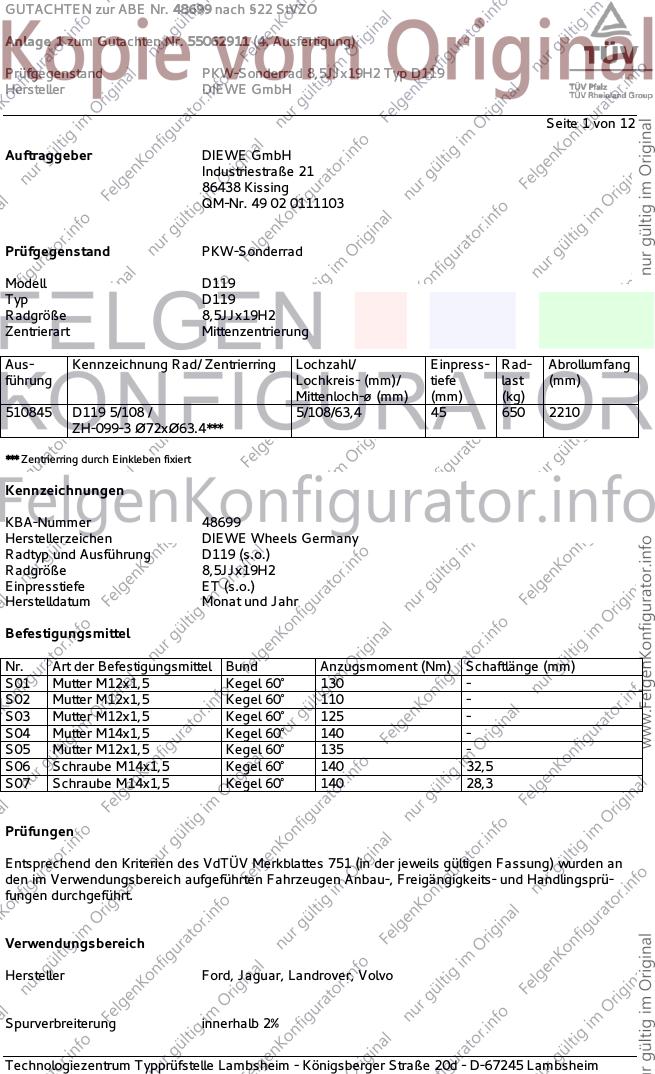

GUTACHTEN zur ABE Nr. 48699 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55062911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JJx19H2 Typ D119
Hersteller DIEWE GmbH
Seite 1 von 12
Auftraggeber DIEWE GmbH
Industriestraße 21
86438 Kissing
QM-Nr. 49 02 0111103
Prüfgegenstand PKW-Sonderrad
Modell D119
Typ D119
Radgröße 8,5JJx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
510845 D119 5/108 / 5/108/63,4 45 650 2210
ZH-099-3 Ø72xØ63.4***
*** Zentrierring durch Einkleben fixiert
Kennzeichnungen
KBA-Nummer 48699
Herstellerzeichen DIEWE Wheels Germany
Radtyp und Ausführung D119 (s.o.)
Radgröße 8,5JJx19H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 130 -
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,5 Kegel 60° 125 -
S04 Mutter M14x1,5 Kegel 60° 140 -
S05 Mutter M12x1,5 Kegel 60° 135 -
S06 Schraube M14x1,5 Kegel 60° 140 32,5
S07 Schraube M14x1,5 Kegel 60° 140 28,3
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Ford, Jaguar, Landrover, Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48699 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55062911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JJx19H2 Typ D119
Hersteller DIEWE GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-Max (Compact) 70-134 225/35R19 T84 T88 A12 A15 A18
DXA 70-134 235/35R19 A01 K1a K2b T87 T91 A58 B02 KoS
e13*2007/46*1103*.. 70-134 245/30R19 A01 K1a K1b K2b K5d T89 V19 S01
70-134 255/30R19 A01 K2a K2b K4i K6i K8e R03 T91
Ford Focus 166 225/35R19 A01 K56 T88 A12 A15 A18
DA3, DB3 59-107 225/35R19 A01 Car K56 LK6 Sth T84 T88 B02 Flh S01
e13*2001/116* 59-92,107 215/35R19 Sth T85
0144,0157*..
Ford Focus 66-134 215/35R19 T85 A12 A15 A18
DYB 66-134 225/35R19 T84 T88 A58 Car Flh
e13*2007/46*1138*.. 66-134 235/35R19 A01 K1a K8d T87 T91 Lim S01
- incl. Facelift 2014 66-134 245/30R19 A01 K1a K1b K2b K4b K8d T89
Ford Focus Cabrio 74-107 225/35R19 K2b K44 K46 K56 LK6 T88 A01 A12 A15
DB3 A18 B02 Cbo
e13*2001/116*0157*. S01
Ford Focus RS 224, 257 235/35R19 K3s A01 A12 A15
DA3, DA3-RS 224, 257 245/30R19 K1a K1b K3s K4i K5a K6d T89 A18 A58 B02
e13*2001/116*0144*. 224, 257 255/30R19 K1c K2a K2b K3s K4i K5a K6d K6i Flh S01
e13*2001/116*1010*.
Ford Focus ST 136, 184 225/35R19 T88 A12 A15 A18
DYB 136, 184 235/35R19 A01 K1a K8d A58 Car Flh
e13*2007/46*1138*.. 136, 184 245/30R19 A01 K1a K1b K2b K4b K8d T89 S01
- incl. Facelift 2015
Ford Galaxy 74-149 235/40R19 T96 139 A12 A15 A18
WA6 74-149 255/35R19 A01 K1a K2b K46 T96 141 A58 B02 S04
e13*2001/116*0185*.
Ford Kuga (I) 100-147 235/45R19 A12 A15 A18
DM2 100-147 245/40R19 A57 B02 S01
e13*2001/116* 100-147 245/45R19
0109*19-31 100-147 255/40R19 A01 K1a
Ford Kuga (II) 85-134 225/45R19 A12 A15 A18
DM2 85-134 235/40R19 A57 S01
e13*2001/116* 85-134 235/45R19
0109*31-.. 85-134 245/40R19
- Modell 2013 85-134 245/45R19 A01 G01
85-134 255/40R19 A01 K1a K1b K2b
Ford Mondeo 74-176 235/35R19 A01 G40 K2b T87 T91 A12 A15 A18
BA7 74-176 235/40R19 A01 G81 K2b R69 A58 B02 Flh
e13*2001/116* 74-176 245/30R19 A01 K2b T89 X98 Lim V19 S01
0249*00-25 74-176 245/30R19 A01 G98 K2b T89
- incl. MJ 2011 74-176 245/35R19 A01 G81 K2b T89 T93
74-176 255/30R19 A01 K1a K1b K2b T87 T91 X98
74-176 255/30R19 A01 G98 K1a K1b K2b T87 T91
81,92,107 225/35R19 A01 G40 T88 X98
81,92,107 225/35R19 R69 T88
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48699 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55062911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JJx19H2 Typ D119
Hersteller DIEWE GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo 85-177 225/40R19 T89 T93 A12 A15 A18
BA7 85-177 235/40R19 A58 Flh Lim
e13*2001/116* 85-177 245/35R19 A01 K2b K6g T89 T93 V19 S05
0249*26-.. 85-177 255/35R19 A01 K1a K1b K2b K4i K6g K6j
- ab MJ 2015 (MK5)
Ford Mondeo Turnier 74-176 235/35R19 G40 K2b T87 T91 A01 A12 A15
BA7 74-176 235/40R19 G81 K2b R69 T92 T96 A18 A58 B02
e13*2001/116* 74-176 245/35R19 G81 K2b T89 T93 Car V19 S01
0249*00-25 74-176 255/30R19 K1a K1b K2b T87 T91 X98
- incl. MJ 2011 74-176 255/30R19 G98 K1a K1b K2b T87 T91
81,92 225/35R19 G40 T88
81,92 245/30R19 K2b T89 X98
81,92 245/30R19 G98 K2b T89
81,92,107 225/35R19 G40 R02 T88 X98
Ford Mondeo Turnier 85-177 225/40R19 T89 T93 A12 A15 A18
BA7 85-177 235/40R19 A58 Car V19
e13*2001/116* 85-177 245/35R19 A01 K2b K6g T89 T93 S05
0249*26-.. 85-177 255/35R19 A01 K1a K1b K2b K4i K6g K6j
- ab MJ 2015 (MK5)
Ford S-Max 74-176 225/40R19 T93 140 A12 A15 A18
WA6 74-176 235/40R19 T92 T96 139 A58 B02 S04
e13*2001/116*0185*. 74-176 245/35R19 A01 K2b T93
74-176 255/35R19 A01 K1a K2b K46 T92 T96 141
Jaguar S-Type 147-219 235/35R19 K42 K45 K56 R37 T91 A01 A12 A15
CCX 147-219 245/35R19 K1a K42 K45 K56 T93 A18 B02 S03
e11*98/14*0115*..
Jaguar X-Type 96-170 225/35R19 K1a K2b K41 K42 K45 K46 K56 L02 A01 A12 A15
CF1 T88 Y16 A18 B02 Lim
e11*98/14*0176*.. S02
Jaguar XF 120-202 235/40R19 A10 R37 A15 A18 Lim
CC9 120-202 235/45R19 A12 R37 V19 S03
e11*2001/116*0323*. 120-283 245/40R19 A32
120-283 255/35R19 A12
120-283 255/40R19 A12
Jaguar XJ 152-291 245/40R19 R37 T94 T98 A12 A15 A18
N*3 152-291 245/45R19 M+S R09 B02 NBF S03
e11*2001/116*0217*.. 152-291 255/40R19 R35
Land Rover Range- 110-177 235/50R19 A12 A15 A18
Rover Evoque A57 S04
LV, LV-A
e11*2007/46*0223*..;
e3*2007/46*0221*..
Volvo C70 100-169 225/35R19 T88 A12 A15 A18
M 100-169 235/35R19 T87 T91 B02 Cbo S02
e4*2001/116*0076
*08-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48699 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55062911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JJx19H2 Typ D119
Hersteller DIEWE GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S60, V60 84-177 225/35R19 A58 K4i T88 A01 A12 A15
F, F-N2D 84-177 235/35R19 K2b K4i K6f T87 T91 A18 A57 Car
e9*2007/46*0023*..; 84-177 245/30R19 A58 K1c K2b K4i K6f T89 Lim V00 V19
e13*2007/46*1157*.. 84-177 255/30R19 K1c K2b K3i K4i T91 S07
84-224 235/40R19 G03 K2b K4i K6f
84-224 245/35R19 K1c K2b K4i K6f T89 T93
Volvo S80 158,224 235/40R19 R09 T92 T96 A12 A15 A18
A, A-2D 80-179 235/35R19 T91 V00 V19 S07
e9*2001/116*0057*.., 80-179 255/30R19 A01 K1a K1b K2b K41 K42 K45 K46
e1*2001/116*0504*.. T91
80-232 225/40R19 T93
80-232 235/40R19 A01 G03 T92 T96
80-232 245/35R19 A01 K1a K1b K2b K46 T93
80-232 255/35R19 A01 K1a K1b K2b K41 K42 K45 K46
T92 T96
Volvo V40 84 - 187 225/35R19 T84 T88 A12 A15 A18
M, M-N2E 84 - 187 235/30R19 A01 K1a K1b K6g T86 A58 Flh X4V
e4*2001/116* 84 - 187 235/35R19 A01 K1a K1b K6g T87 T91 S01
0076*27-..;
e13*2007/46*1337*..
Volvo V40 CC 84-187 225/40R19 A12 A15 A18
M, M-N2E 84-187 235/35R19 A01 K1a K1b T87 T91 A57 Flh S01
e4*2001/116* 84-187 245/35R19 A01 K1c
0076*29..;
e13*2007/46*1337*..
- Cross Country
Volvo V60 Hybrid 158 235/40R19 G81 K2b K4i K6f T96 A01 A12 A15
G 158 245/35R19 K1c K2b K4i K6f T93 A18 A56 Car
e9*2007/46*0093*.. S07
Volvo V70 120-224 235/40R19 R09 T92 T96 A12 A15 A18
B, /-2D, /-N2D, /-N2E 80-179 235/35R19 T91 Car V00 V19
e9*2001/116*0065*..; 80-179 255/30R19 A01 K1c K2b K41 K42 K45 K46 X7V S07
e1*2001/116*0505*..; 80-224 225/40R19 T93
e1*2007/46*0495*..; 80-224 235/40R19 A01 G03 T92 T96
e13*2007/46*1203*.. 80-224 245/35R19 A01 K1a K1b K46 T93
80-224 255/35R19 A01 K1c K2b K41 K42 K45 K46 T92
T96
Volvo XC60 100-224 235/55R19 K1c K2b 127 A01 A12 A15
D, /-2D, /-N2D, /-N2E 100-224 245/50R19 K1c K2b 129 A18 A57 S06
e9*2001/116*0068*..; 100-224 255/45R19 K1c K2b
e1*2001/116*0507*..; 100-224 255/50R19 K1c K2b 128
e1*2007/46*0339*..; 100-224 275/45R19 K1c K2b 129
e13*2007/46*1213*..
Volvo XC70 120-224 225/45R19 T92 T96 A12 A15 A18
B, /-2D, /-N2D, /-N2E 120-224 235/45R19 A01 K1a Car KMV S07
e9*2001/116*0065*..; 120-224 245/40R19 A01 K1c
e1*2001/116*0505*..; 120-224 255/40R19 A01 K1c
e1*2007/46*0495*..;
e13*2007/46*1203*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48699 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55062911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JJx19H2 Typ D119
Hersteller DIEWE GmbH
Seite 5 von 12
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifendruckkon-
trollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte verwen-
det werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48699 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55062911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JJx19H2 Typ D119
Hersteller DIEWE GmbH

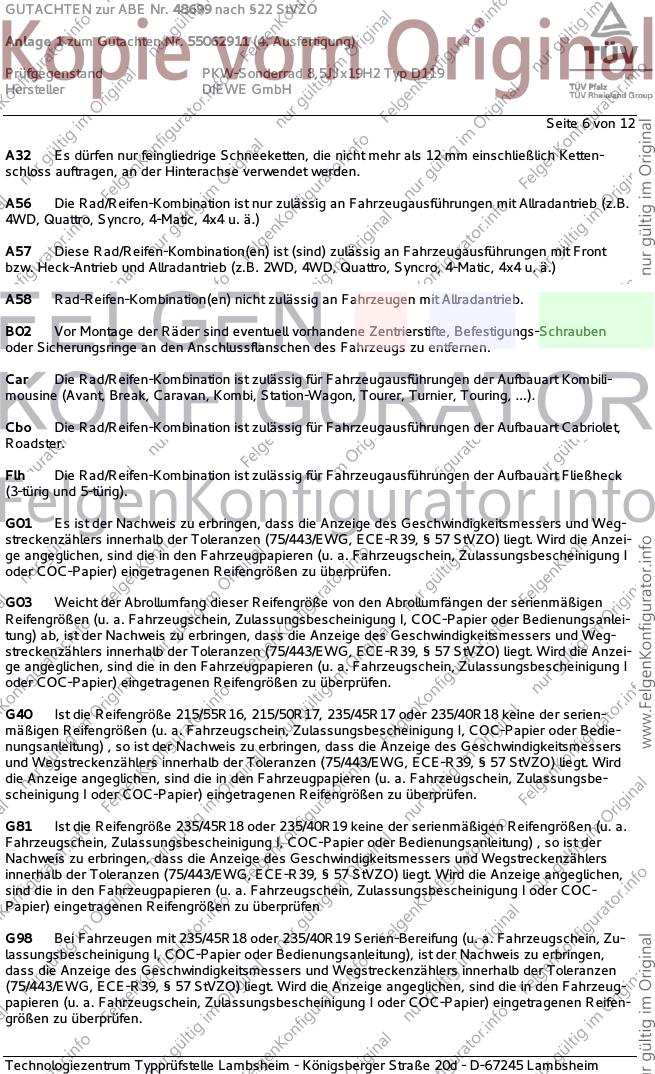

Seite 6 von 12
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedie-
nungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers
und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein, Zu-
lassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48699 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55062911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JJx19H2 Typ D119
Hersteller DIEWE GmbH

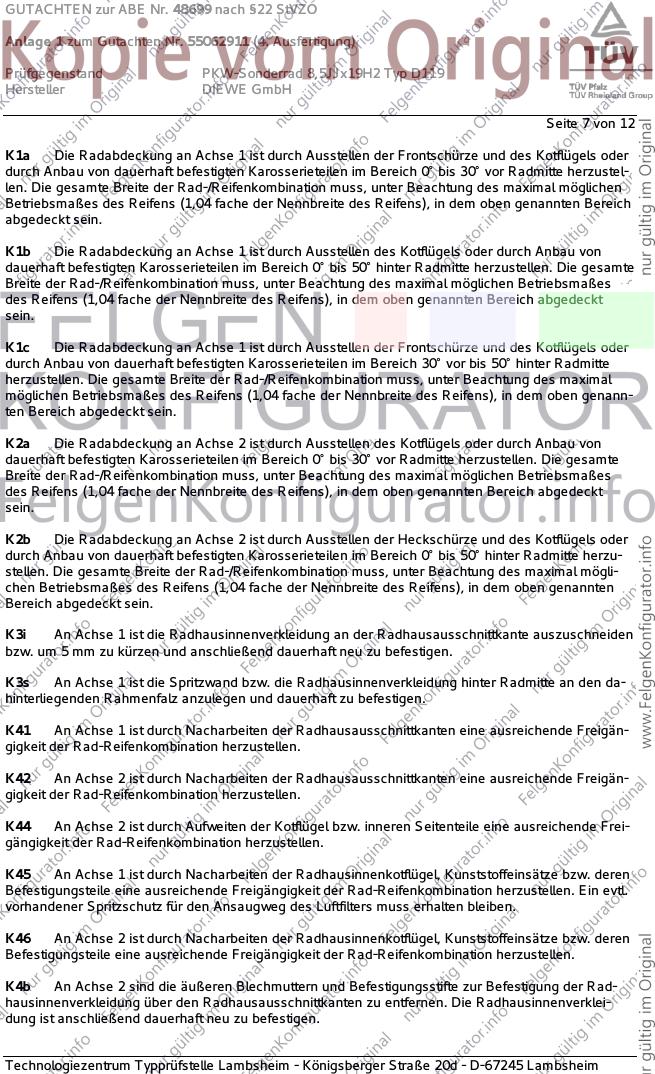

Seite 7 von 12
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der Rad-
hausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die Radhausinnenverklei-
dung ist anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48699 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55062911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JJx19H2 Typ D119
Hersteller DIEWE GmbH
Seite 8 von 12
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48699 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55062911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JJx19H2 Typ D119
Hersteller DIEWE GmbH
Seite 9 von 12
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein, Zulassungs-
bescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48699 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55062911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JJx19H2 Typ D119
Hersteller DIEWE GmbH

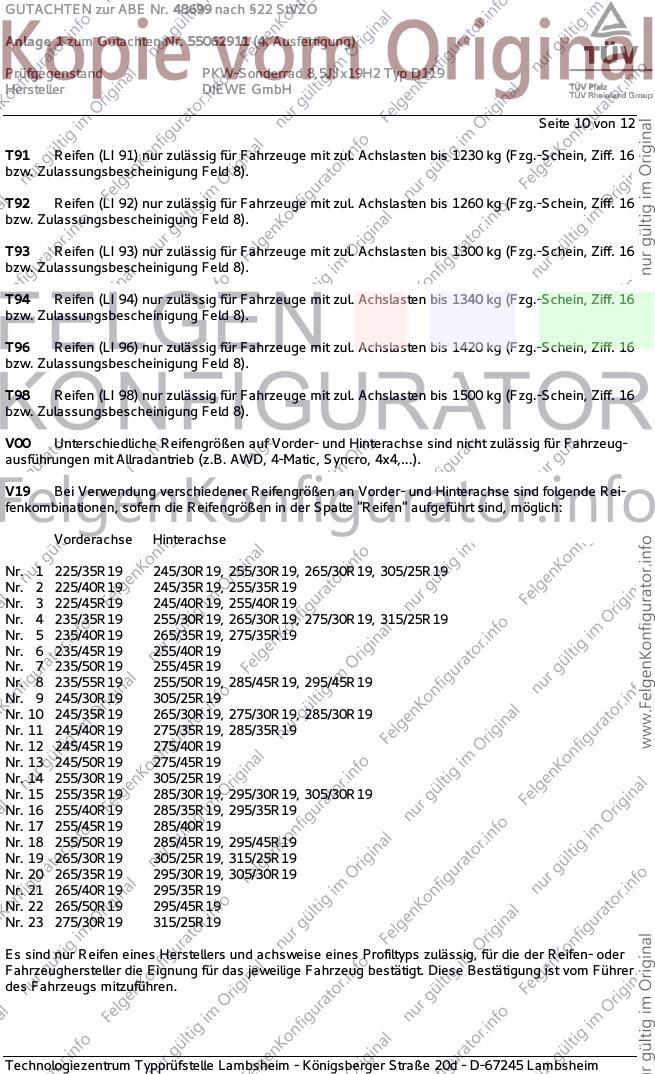

Seite 10 von 12
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 245/35R19, 255/35R19
Nr. 3 225/45R19 245/40R19, 255/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 9 245/30R19 305/25R19
Nr. 10 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 11 245/40R19 275/35R19, 285/35R19
Nr. 12 245/45R19 275/40R19
Nr. 13 245/50R19 275/45R19
Nr. 14 255/30R19 305/25R19
Nr. 15 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 16 255/40R19 285/35R19, 295/35R19
Nr. 17 255/45R19 285/40R19
Nr. 18 255/50R19 285/45R19, 295/45R19
Nr. 19 265/30R19 305/25R19, 315/25R19
Nr. 20 265/35R19 295/30R19, 305/30R19
Nr. 21 265/40R19 295/35R19
Nr. 22 265/50R19 295/45R19
Nr. 23 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48699 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55062911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JJx19H2 Typ D119
Hersteller DIEWE GmbH
Seite 11 von 12
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
235/45R18 oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit Automatikge-
triebe oder elektrohydraulischem Direktschaltgetriebe.
127 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1270 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
128 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1280 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
129 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1290 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
139 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1390 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 10. März 2015 in Lambsheim statt.
Hinweise zum Sonderrad
Die Befestigung der Zentrierringe im Sonderrad erfolgt durch Einkleben durch den Radhersteller. Die
Eignung des Klebers (Loctite 5970) wurde von der Firma Diewe Gmbh für diesen Anwendungsfall
bestätigt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48699 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55062911 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5JJx19H2 Typ D119
Hersteller DIEWE GmbH

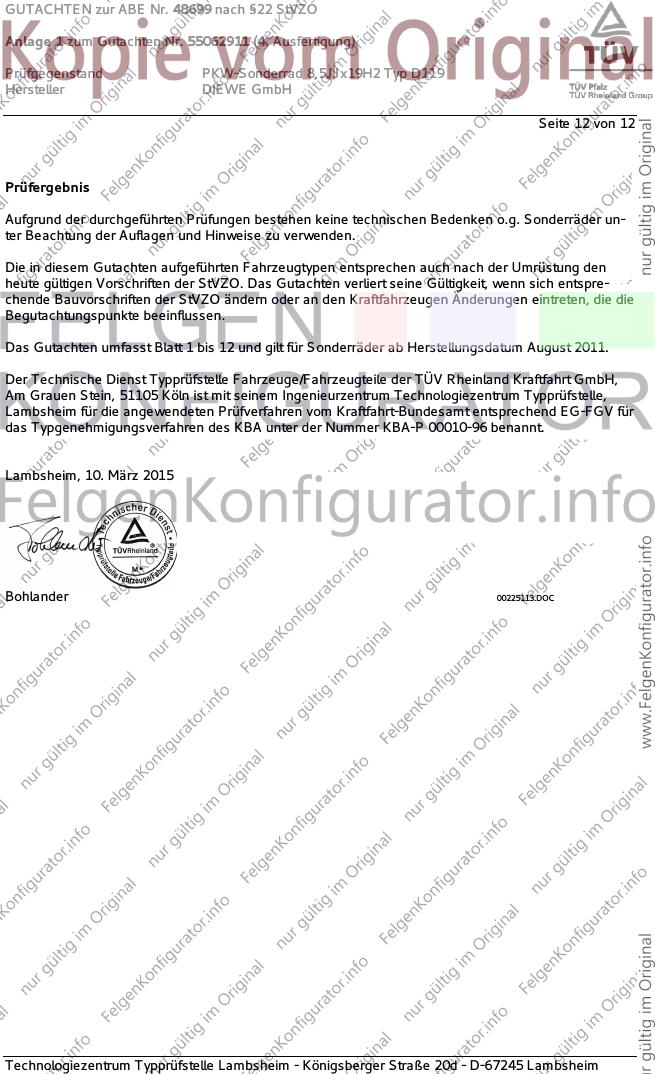

Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum August 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 10. März 2015
Bohlander 00225113.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
