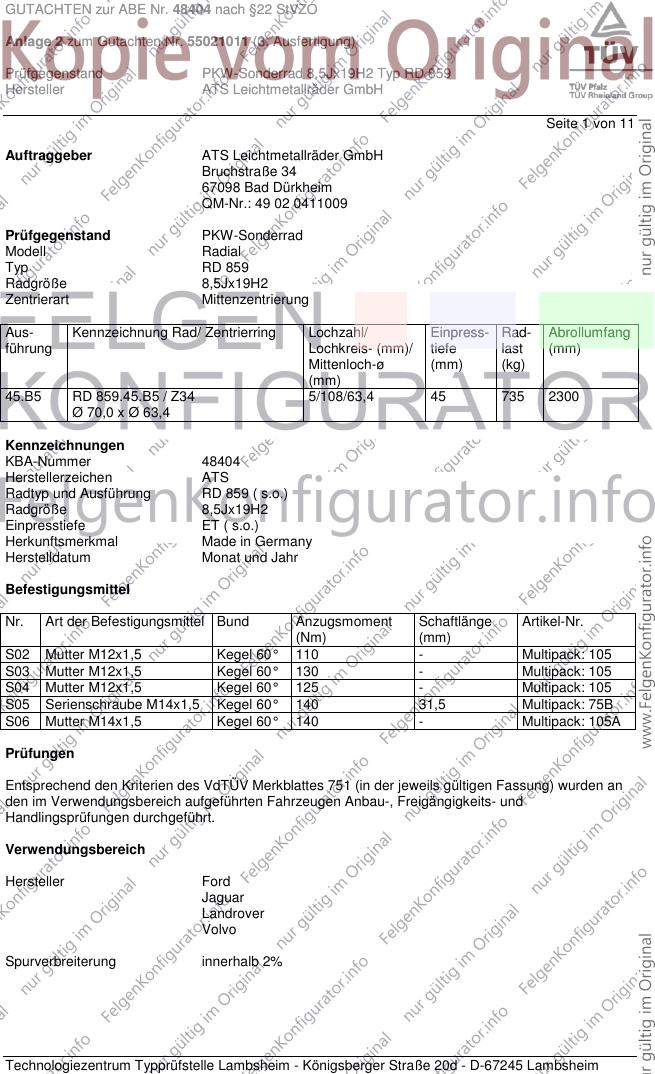

GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55021011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 1 von 11
Auftraggeber ATS Leichtmetallräder GmbH
Bruchstraße 34
67098 Bad Dürkheim
QM-Nr.: 49 02 0411009
Prüfgegenstand PKW-Sonderrad
Modell Radial
Typ RD 859
Radgröße 8,5Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
45.B5 RD 859.45.B5 / Z34 5/108/63,4 45 735 2300
Ø 70,0 x Ø 63,4
Kennzeichnungen
KBA-Nummer 48404
Herstellerzeichen ATS
Radtyp und Ausführung RD 859 ( s.o.)
Radgröße 8,5Jx19H2
Einpresstiefe ET ( s.o.)
Herkunftsmerkmal Made in Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S02 Mutter M12x1,5 Kegel 60° 110 - Multipack: 105
S03 Mutter M12x1,5 Kegel 60° 130 - Multipack: 105
S04 Mutter M12x1,5 Kegel 60° 125 - Multipack: 105
S05 Serienschraube M14x1,5 Kegel 60° 140 31,5 Multipack: 75B
S06 Mutter M14x1,5 Kegel 60° 140 - Multipack: 105A
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Landrover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55021011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-Max 70-134 225/35R19 T84 T88 A12 A19 A58
(Compact) 70-134 235/35R19 A01 K1a K2b T87 T91 A99 B02 KoS
DXA 70-134 245/30R19 A01 K1a K1b K2b K5d T89 V19 S03
e13*2007/46*1103*.. 70-134 255/30R19 A01 K2a K2b K4i K6i K8e R03 T91
Ford Focus 166 225/35R19 A01 K56 T88 A12 A19 A99
DA3, DB3 59-107 225/35R19 A01 Car K56 LK6 Sth T84 T88 B02 Flh S03
e13*2001/116* 59-92,107 215/35R19 Sth T85
0144,0157*..
Ford Focus 66-134 215/35R19 T85 A12 A19 A58
DYB 66-134 225/35R19 T84 T88 A99 Car Flh
e13*2007/46*1138*.. 66-134 235/35R19 A01 K1a K8d T87 T91 Lim S03
- incl. Facelift 2014 66-134 245/30R19 A01 K1a K1b K2b K4b K8d T89
Ford Focus Cabrio 74-107 225/35R19 K2b K44 K46 K56 LK6 T88 A01 A12 A19
DB3 A99 B02 Cbo
e13*2001/116*0157*. S03
Ford Focus RS 224, 257 235/35R19 K3s A01 A12 A19
DA3, DA3-RS 224, 257 245/30R19 K1a K1b K3s K4i K5a K6d T89 A58 A99 B02
e13*2001/116*0144*. 224, 257 255/30R19 K1c K2a K2b K3s K4i K5a K6d K6i Flh S03
e13*2001/116*1010*.
Ford Focus ST 136, 184 225/35R19 T88 A12 A19 A58
DYB 136, 184 235/35R19 A01 K1a K8d A99 Car Flh
e13*2007/46*1138*.. 136, 184 245/30R19 A01 K1a K1b K2b K4b K8d T89 S03
- incl. Facelift 2015
Ford Galaxy 74-149 235/40R19 T96 A12 A19 A58
WA6 74-149 255/35R19 A01 K1a K2b K46 T96 A99 B02 S06
e13*2001/116*0185*.
Ford Kuga (I) 100-147 235/45R19 A12 A19 A57
DM2 100-147 245/40R19 A99 B02 S03
e13*2001/116* 100-147 245/45R19
0109*19-31 100-147 255/40R19 A01 K1a
Ford Kuga (II) 85-134 225/45R19 A12 A19 A57
DM2 85-134 235/40R19 A99 S03
e13*2001/116* 85-134 235/45R19
0109*31-.. 85-134 245/40R19
- Modell 2013 85-134 245/45R19 A01 G01
85-134 255/40R19 A01 K1a K1b K2b
Ford Mondeo 74-176 235/35R19 A01 G40 K2b T87 T91 A12 A19 A58
BA7 74-176 235/40R19 A01 G81 K2b R69 A99 B02 Flh
e13*2001/116* 74-176 245/30R19 A01 K2b T89 Lim V19 S03
0249*00-25 74-176 245/35R19 A01 G81 K2b T89 T93
- incl. MJ 2011 74-176 255/30R19 A01 K1a K1b K2b T87 T91
81,92,107 225/35R19 A01 G40 T88
81,92,107 225/35R19 R69 T88
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

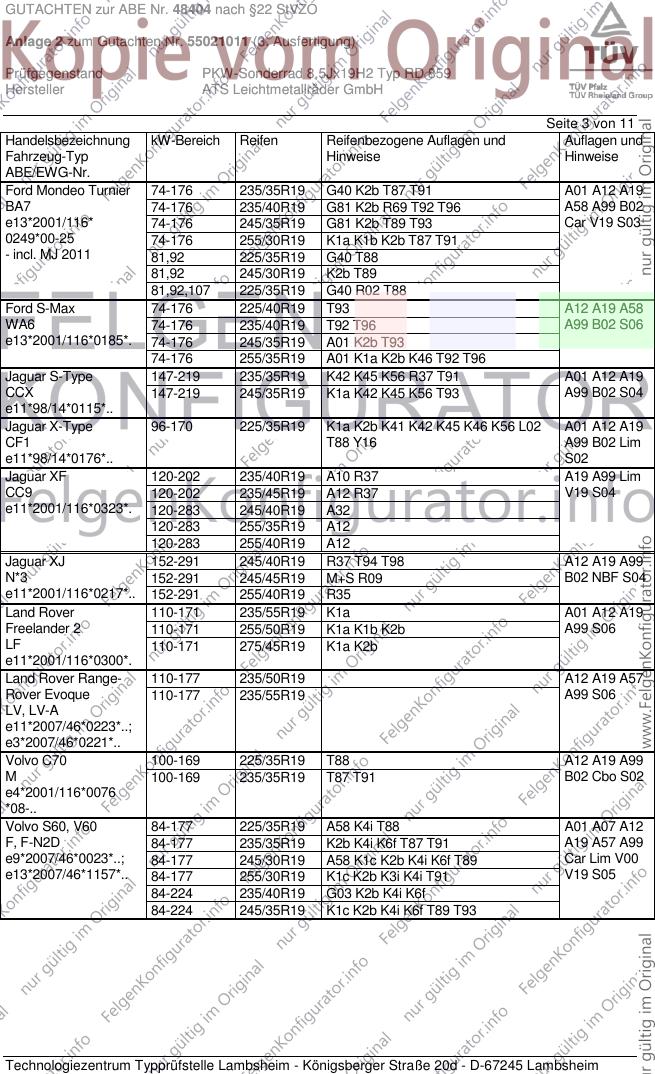

GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55021011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo Turnier 74-176 235/35R19 G40 K2b T87 T91 A01 A12 A19
BA7 74-176 235/40R19 G81 K2b R69 T92 T96 A58 A99 B02
e13*2001/116* 74-176 245/35R19 G81 K2b T89 T93 Car V19 S03
0249*00-25 74-176 255/30R19 K1a K1b K2b T87 T91
- incl. MJ 2011 81,92 225/35R19 G40 T88
81,92 245/30R19 K2b T89
81,92,107 225/35R19 G40 R02 T88
Ford S-Max 74-176 225/40R19 T93 A12 A19 A58
WA6 74-176 235/40R19 T92 T96 A99 B02 S06
e13*2001/116*0185*. 74-176 245/35R19 A01 K2b T93
74-176 255/35R19 A01 K1a K2b K46 T92 T96
Jaguar S-Type 147-219 235/35R19 K42 K45 K56 R37 T91 A01 A12 A19
CCX 147-219 245/35R19 K1a K42 K45 K56 T93 A99 B02 S04
e11*98/14*0115*..
Jaguar X-Type 96-170 225/35R19 K1a K2b K41 K42 K45 K46 K56 L02 A01 A12 A19
CF1 T88 Y16 A99 B02 Lim
e11*98/14*0176*.. S02
Jaguar XF 120-202 235/40R19 A10 R37 A19 A99 Lim
CC9 120-202 235/45R19 A12 R37 V19 S04
e11*2001/116*0323*. 120-283 245/40R19 A32
120-283 255/35R19 A12
120-283 255/40R19 A12
Jaguar XJ 152-291 245/40R19 R37 T94 T98 A12 A19 A99
N*3 152-291 245/45R19 M+S R09 B02 NBF S04
e11*2001/116*0217*.. 152-291 255/40R19 R35
Land Rover 110-171 235/55R19 K1a A01 A12 A19
Freelander 2 110-171 255/50R19 K1a K1b K2b A99 S06
LF 110-171 275/45R19 K1a K2b
e11*2001/116*0300*.
Land Rover Range- 110-177 235/50R19 A12 A19 A57
Rover Evoque 110-177 235/55R19 A99 S06
LV, LV-A
e11*2007/46*0223*..;
e3*2007/46*0221*..
Volvo C70 100-169 225/35R19 T88 A12 A19 A99
M 100-169 235/35R19 T87 T91 B02 Cbo S02
e4*2001/116*0076
*08-..
Volvo S60, V60 84-177 225/35R19 A58 K4i T88 A01 A07 A12
F, F-N2D 84-177 235/35R19 K2b K4i K6f T87 T91 A19 A57 A99
e9*2007/46*0023*..; 84-177 245/30R19 A58 K1c K2b K4i K6f T89 Car Lim V00
e13*2007/46*1157*.. 84-177 255/30R19 K1c K2b K3i K4i T91 V19 S05
84-224 235/40R19 G03 K2b K4i K6f
84-224 245/35R19 K1c K2b K4i K6f T89 T93
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55021011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S80 158,224 235/40R19 R09 T92 T96 A07 A12 A19
A, A-2D 80-179 235/35R19 T91 A99 V00 V19
e9*2001/116*0057*.., 80-179 255/30R19 A01 K1a K1b K2b K41 K42 K45 K46 S05
e1*2001/116*0504*.. T91
80-232 225/40R19 T93
80-232 235/40R19 A01 G03 T92 T96
80-232 245/35R19 A01 K1a K1b K2b K46 T93
80-232 255/35R19 A01 K1a K1b K2b K41 K42 K45 K46
T92 T96
Volvo V40 84 - 187 225/35R19 T84 T88 A12 A19 A58
M, M-N2E 84 - 187 235/30R19 A01 K1a K1b K6g T86 A99 Flh X4V
e4*2001/116* 84 - 187 235/35R19 A01 K1a K1b K6g T87 T91 S03
0076*27-..;
e13*2007/46*1337*..
Volvo V40 CC 84-187 225/40R19 A12 A19 A57
M, M-N2E 84-187 235/35R19 A01 K1a K1b T87 T91 A99 Flh S03
e4*2001/116* 84-187 245/35R19 A01 K1c
0076*29..;
e13*2007/46*1337*..
- Cross Country
Volvo V60 Hybrid 158 235/40R19 G81 K2b K4i K6f T96 A01 A07 A12
G 158 245/35R19 K1c K2b K4i K6f T93 A19 A56 A99
e9*2007/46*0093*.. Car S05
Volvo V70 120-224 235/40R19 R09 T92 T96 A07 A12 A19
B, /-2D, /-N2D, /-N2E 80-179 235/35R19 T91 A99 Car V00
e9*2001/116*0065*..; 80-179 255/30R19 A01 K1c K2b K41 K42 K45 K46 V19 X7V S05
e1*2001/116*0505*..; 80-224 225/40R19 T93
e1*2007/46*0495*..; 80-224 235/40R19 A01 G03 T92 T96
e13*2007/46*1203*.. 80-224 245/35R19 A01 K1a K1b K46 T93
80-224 255/35R19 A01 K1c K2b K41 K42 K45 K46 T92
T96
Volvo XC60 100-224 235/55R19 K1c K2b A01 A07 A12
D, /-2D, /-N2D, /-N2E 100-224 245/50R19 K1c K2b A19 A57 A99
e9*2001/116*0068*..; 100-224 255/45R19 K1c K2b S05
e1*2001/116*0507*..; 100-224 255/50R19 K1c K2b
e1*2007/46*0339*..; 100-224 275/45R19 K1c K2b
e13*2007/46*1213*..
Volvo XC70 120-224 225/45R19 T92 T96 A07 A12 A19
B, /-2D, /-N2D, /-N2E 120-224 235/45R19 A01 K1a A99 Car KMV
e9*2001/116*0065*..; 120-224 245/40R19 A01 K1c S05
e1*2001/116*0505*..; 120-224 255/40R19 A01 K1c
e1*2007/46*0495*..;
e13*2007/46*1203*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55021011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 5 von 11
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55021011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 6 von 11

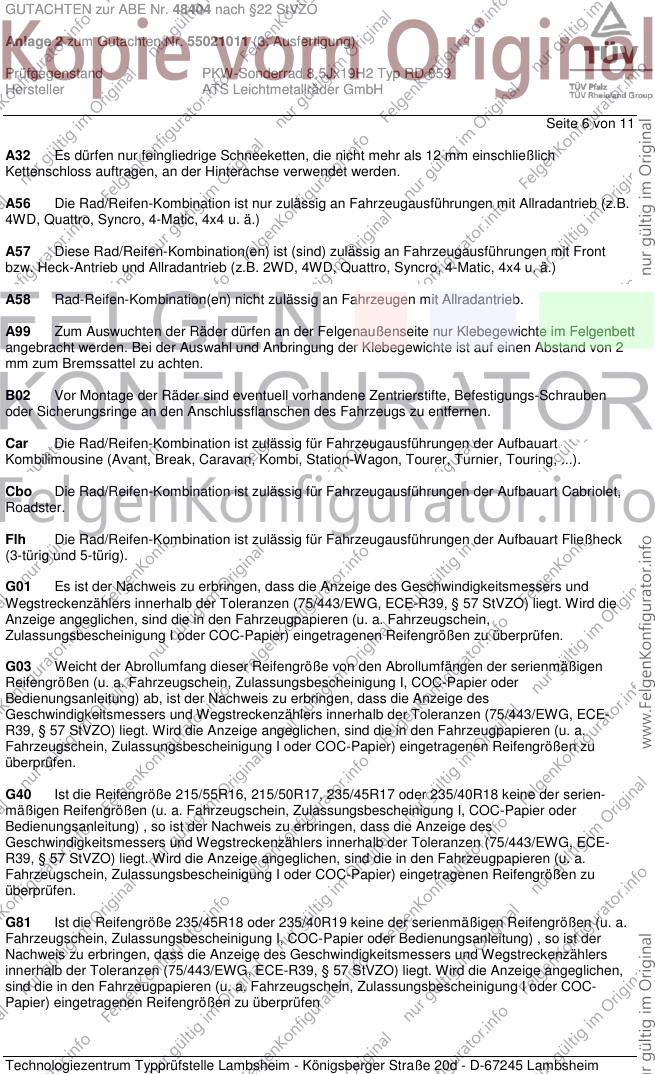

A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen

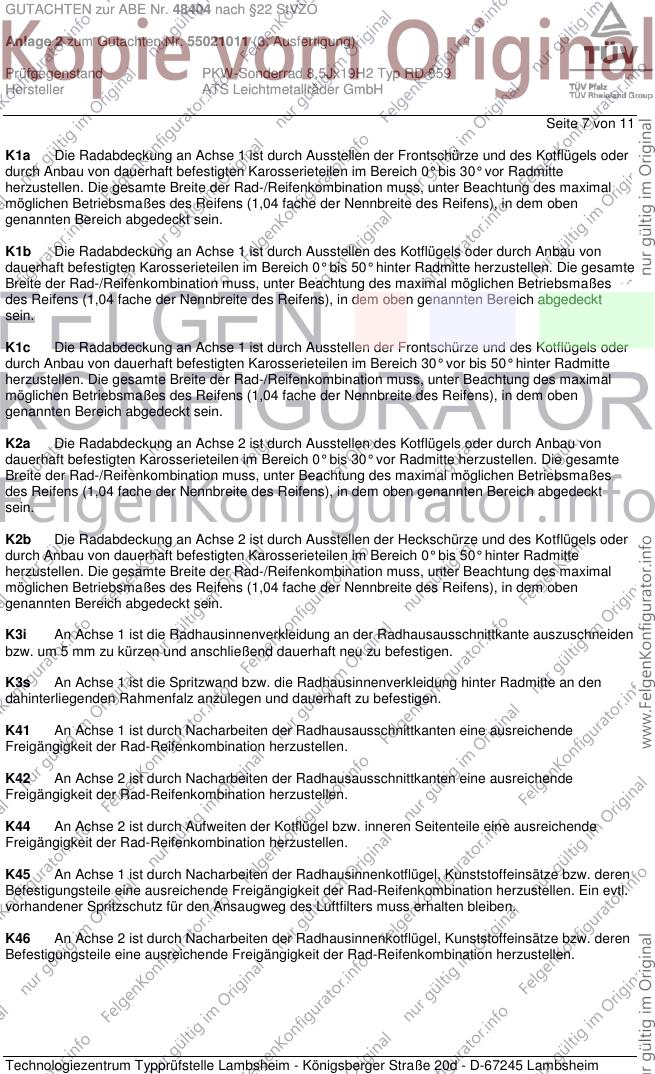

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55021011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 7 von 11
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.

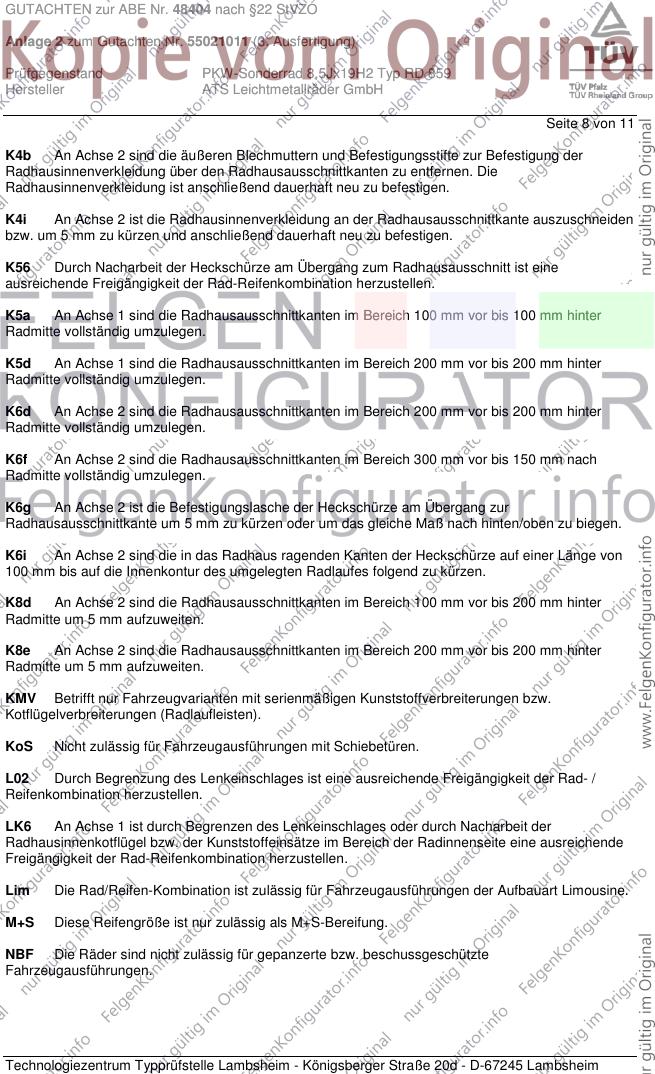

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55021011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 8 von 11
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die
Radhausinnenverkleidung ist anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55021011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 9 von 11
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55021011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH
Seite 10 von 11
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 245/35R19, 255/35R19
Nr. 3 225/45R19 245/40R19, 255/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 9 245/30R19 305/25R19
Nr. 10 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 11 245/40R19 275/35R19, 285/35R19
Nr. 12 245/45R19 275/40R19
Nr. 13 245/50R19 275/45R19
Nr. 14 255/30R19 305/25R19
Nr. 15 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 16 255/40R19 285/35R19, 295/35R19
Nr. 17 255/45R19 285/40R19
Nr. 18 255/50R19 285/45R19, 295/45R19
Nr. 19 265/30R19 305/25R19, 315/25R19
Nr. 20 265/35R19 295/30R19, 305/30R19
Nr. 21 265/40R19 295/35R19
Nr. 22 265/50R19 295/45R19
Nr. 23 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48404 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55021011 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ RD 859
Hersteller ATS Leichtmetallräder GmbH

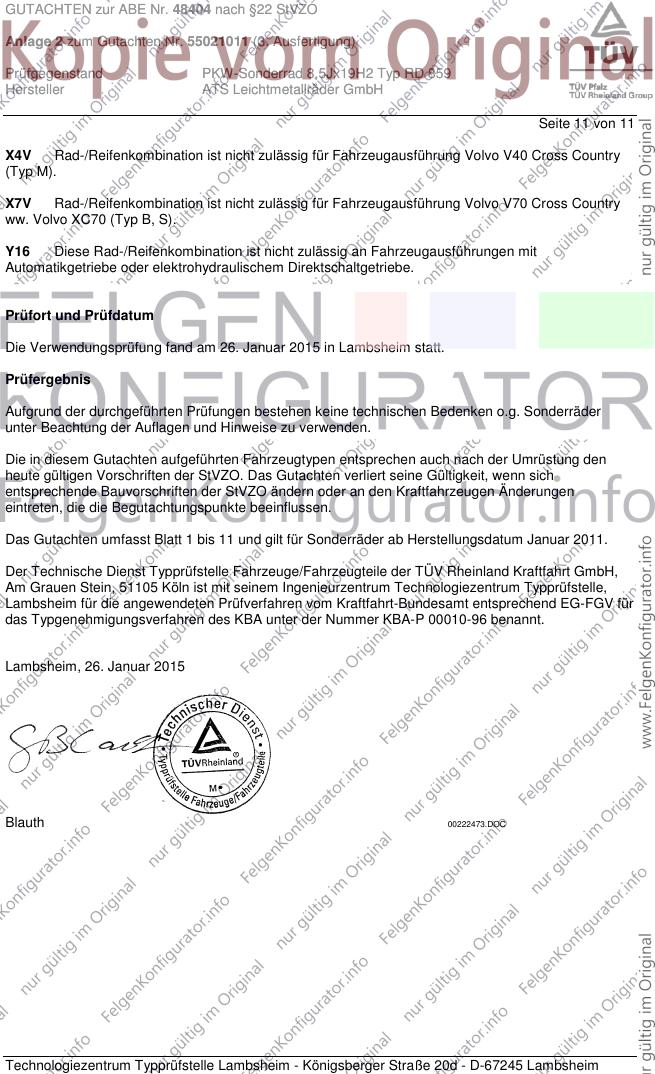

Seite 11 von 11
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 26. Januar 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Januar 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. Januar 2015
Blauth 00222473.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
