GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55015916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 1 von 11
Auftraggeber UNIWHEELS Leichtmetallräder (Germany) GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0751211
Prüfgegenstand PKW-Sonderrad
Modell Torino
Typ TOR 809
Radgröße 8Jx19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B5 TOR 809 B5 / Z34 Ø70,0-63,4 5/108/63,4 48 735 2260
Kennzeichnungen
KBA-Nummer 50792
Herstellerzeichen rial Germany
Radtyp und Ausführung TOR 809 (s.o.)
Radgröße 8Jx19 H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serienschraube M14x1,5 Kegel 60° 140 31,5
S03 Mutter M14x1,5 Kegel 60° 140 -
S04 Mutter M12x1,5 Kegel 60° 130 -
S05 Mutter M12x1,5 Kegel 60° 135 -
S06 Mutter M12x1,5 Kegel 60° 125 -
S07 Mutter M12x1,5 Kegel 60° 140 -
S08 Mutter M14x1,5 Kegel 60° 135 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Landrover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

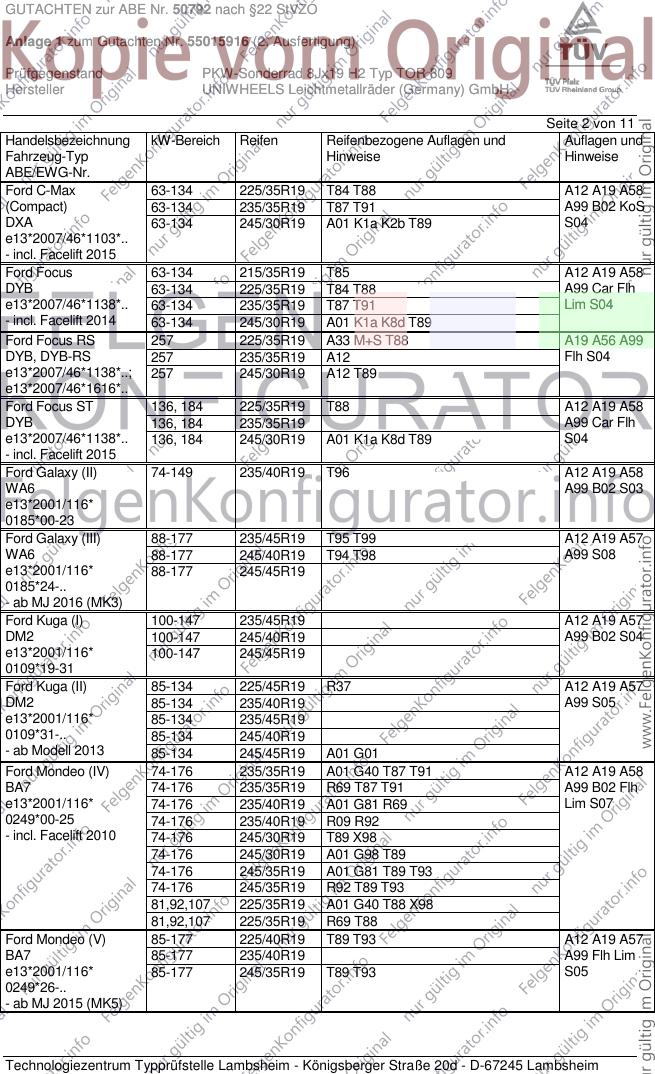

GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55015916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-Max 63-134 225/35R19 T84 T88 A12 A19 A58
(Compact) 63-134 235/35R19 T87 T91 A99 B02 KoS
DXA 63-134 245/30R19 A01 K1a K2b T89 S04
e13*2007/46*1103*..
- incl. Facelift 2015
Ford Focus 63-134 215/35R19 T85 A12 A19 A58
DYB 63-134 225/35R19 T84 T88 A99 Car Flh
e13*2007/46*1138*.. 63-134 235/35R19 T87 T91 Lim S04
- incl. Facelift 2014 63-134 245/30R19 A01 K1a K8d T89
Ford Focus RS 257 225/35R19 A33 M+S T88 A19 A56 A99
DYB, DYB-RS 257 235/35R19 A12 Flh S04
e13*2007/46*1138*..; 257 245/30R19 A12 T89
e13*2007/46*1616*..
Ford Focus ST 136, 184 225/35R19 T88 A12 A19 A58
DYB 136, 184 235/35R19 A99 Car Flh
e13*2007/46*1138*.. 136, 184 245/30R19 A01 K1a K8d T89 S04
- incl. Facelift 2015
Ford Galaxy (II) 74-149 235/40R19 T96 A12 A19 A58
WA6 A99 B02 S03
e13*2001/116*
0185*00-23
Ford Galaxy (III) 88-177 235/45R19 T95 T99 A12 A19 A57
WA6 88-177 245/40R19 T94 T98 A99 S08
e13*2001/116* 88-177 245/45R19
0185*24-..
- ab MJ 2016 (MK3)
Ford Kuga (I) 100-147 235/45R19 A12 A19 A57
DM2 100-147 245/40R19 A99 B02 S04
e13*2001/116* 100-147 245/45R19
0109*19-31
Ford Kuga (II) 85-134 225/45R19 R37 A12 A19 A57
DM2 85-134 235/40R19 A99 S05
e13*2001/116* 85-134 235/45R19
0109*31-.. 85-134 245/40R19
- ab Modell 2013 85-134 245/45R19 A01 G01
Ford Mondeo (IV) 74-176 235/35R19 A01 G40 T87 T91 A12 A19 A58
BA7 74-176 235/35R19 R69 T87 T91 A99 B02 Flh
e13*2001/116* 74-176 235/40R19 A01 G81 R69 Lim S07
0249*00-25 74-176 235/40R19 R09 R92
- incl. Facelift 2010 74-176 245/30R19 T89 X98
74-176 245/30R19 A01 G98 T89
74-176 245/35R19 A01 G81 T89 T93
74-176 245/35R19 R92 T89 T93
81,92,107 225/35R19 A01 G40 T88 X98
81,92,107 225/35R19 R69 T88
Ford Mondeo (V) 85-177 225/40R19 T89 T93 A12 A19 A57
BA7 85-177 235/40R19 A99 Flh Lim
e13*2001/116* 85-177 245/35R19 T89 T93 S05
0249*26-..
- ab MJ 2015 (MK5)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

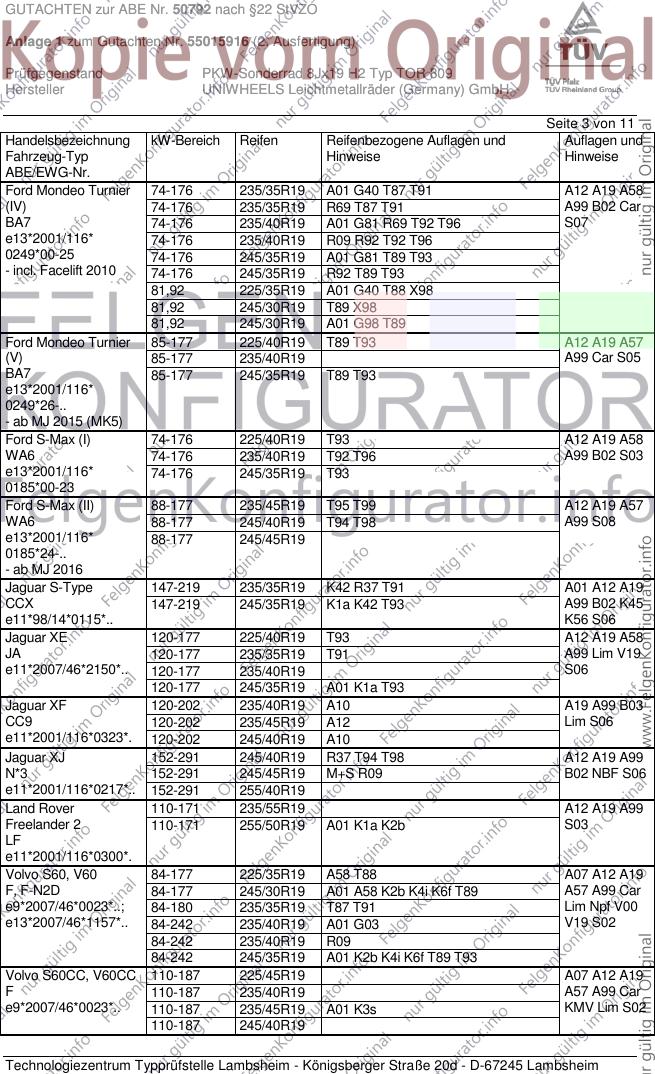

GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55015916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo Turnier 74-176 235/35R19 A01 G40 T87 T91 A12 A19 A58
(IV) 74-176 235/35R19 R69 T87 T91 A99 B02 Car
BA7 74-176 235/40R19 A01 G81 R69 T92 T96 S07
e13*2001/116* 74-176 235/40R19 R09 R92 T92 T96
0249*00-25 74-176 245/35R19 A01 G81 T89 T93
- incl. Facelift 2010 74-176 245/35R19 R92 T89 T93
81,92 225/35R19 A01 G40 T88 X98
81,92 245/30R19 T89 X98
81,92 245/30R19 A01 G98 T89
Ford Mondeo Turnier 85-177 225/40R19 T89 T93 A12 A19 A57
(V) 85-177 235/40R19 A99 Car S05
BA7 85-177 245/35R19 T89 T93
e13*2001/116*
0249*26-..
- ab MJ 2015 (MK5)
Ford S-Max (I) 74-176 225/40R19 T93 A12 A19 A58
WA6 74-176 235/40R19 T92 T96 A99 B02 S03
e13*2001/116* 74-176 245/35R19 T93
0185*00-23
Ford S-Max (II) 88-177 235/45R19 T95 T99 A12 A19 A57
WA6 88-177 245/40R19 T94 T98 A99 S08
e13*2001/116* 88-177 245/45R19
0185*24-..
- ab MJ 2016
Jaguar S-Type 147-219 235/35R19 K42 R37 T91 A01 A12 A19
CCX 147-219 245/35R19 K1a K42 T93 A99 B02 K45
e11*98/14*0115*.. K56 S06
Jaguar XE 120-177 225/40R19 T93 A12 A19 A58
JA 120-177 235/35R19 T91 A99 Lim V19
e11*2007/46*2150*.. 120-177 235/40R19 S06
120-177 245/35R19 A01 K1a T93
Jaguar XF 120-202 235/40R19 A10 A19 A99 B03
CC9 120-202 235/45R19 A12 Lim S06
e11*2001/116*0323*. 120-202 245/40R19 A10
Jaguar XJ 152-291 245/40R19 R37 T94 T98 A12 A19 A99
N*3 152-291 245/45R19 M+S R09 B02 NBF S06
e11*2001/116*0217*.. 152-291 255/40R19
Land Rover 110-171 235/55R19 A12 A19 A99
Freelander 2 110-171 255/50R19 A01 K1a K2b S03
LF
e11*2001/116*0300*.
Volvo S60, V60 84-177 225/35R19 A58 T88 A07 A12 A19
F, F-N2D 84-177 245/30R19 A01 A58 K2b K4i K6f T89 A57 A99 Car
e9*2007/46*0023*..; 84-180 235/35R19 T87 T91 Lim Npf V00
e13*2007/46*1157*.. 84-242 235/40R19 A01 G03 V19 S02
84-242 235/40R19 R09
84-242 245/35R19 A01 K2b K4i K6f T89 T93
Volvo S60CC, V60CC 110-187 225/45R19 A07 A12 A19
F 110-187 235/40R19 A57 A99 Car
e9*2007/46*0023*.. 110-187 235/45R19 A01 K3s KMV Lim S02
110-187 245/40R19
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

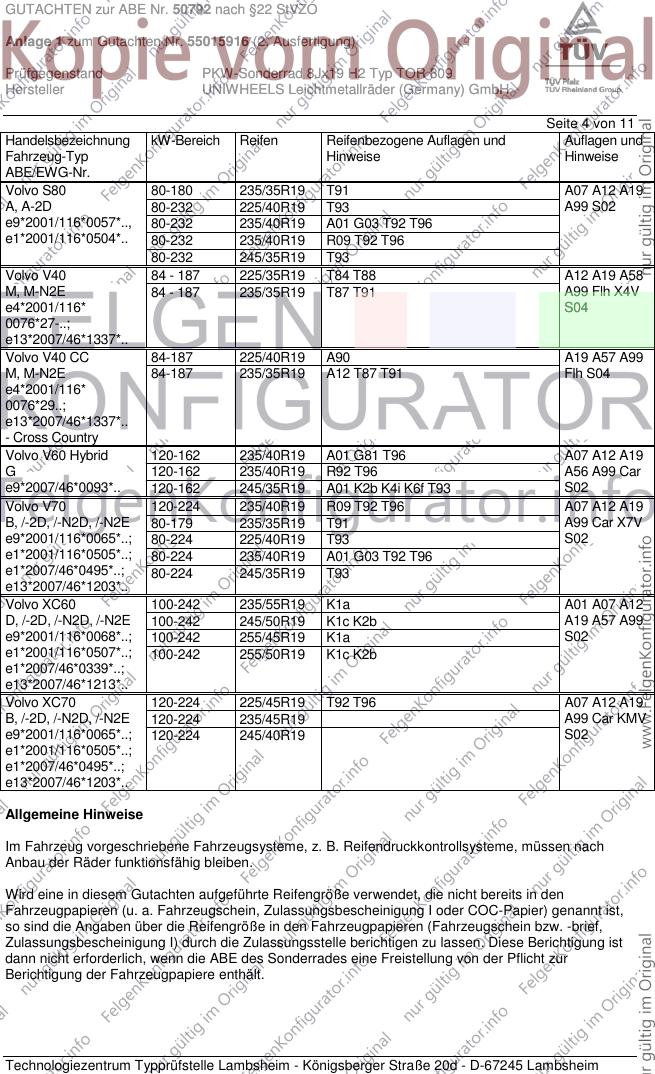

GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55015916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S80 80-180 235/35R19 T91 A07 A12 A19
A, A-2D 80-232 225/40R19 T93 A99 S02
e9*2001/116*0057*.., 80-232 235/40R19 A01 G03 T92 T96
e1*2001/116*0504*.. 80-232 235/40R19 R09 T92 T96
80-232 245/35R19 T93
Volvo V40 84 - 187 225/35R19 T84 T88 A12 A19 A58
M, M-N2E 84 - 187 235/35R19 T87 T91 A99 Flh X4V
e4*2001/116* S04
0076*27-..;
e13*2007/46*1337*..
Volvo V40 CC 84-187 225/40R19 A90 A19 A57 A99
M, M-N2E 84-187 235/35R19 A12 T87 T91 Flh S04
e4*2001/116*
0076*29..;
e13*2007/46*1337*..
- Cross Country
Volvo V60 Hybrid 120-162 235/40R19 A01 G81 T96 A07 A12 A19
G 120-162 235/40R19 R92 T96 A56 A99 Car
e9*2007/46*0093*.. 120-162 245/35R19 A01 K2b K4i K6f T93 S02
Volvo V70 120-224 235/40R19 R09 T92 T96 A07 A12 A19
B, /-2D, /-N2D, /-N2E 80-179 235/35R19 T91 A99 Car X7V
e9*2001/116*0065*..; 80-224 225/40R19 T93 S02
e1*2001/116*0505*..; 80-224 235/40R19 A01 G03 T92 T96
e1*2007/46*0495*..; 80-224 245/35R19 T93
e13*2007/46*1203*..
Volvo XC60 100-242 235/55R19 K1a A01 A07 A12
D, /-2D, /-N2D, /-N2E 100-242 245/50R19 K1c K2b A19 A57 A99
e9*2001/116*0068*..; 100-242 255/45R19 K1a S02
e1*2001/116*0507*..; 100-242 255/50R19 K1c K2b
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC70 120-224 225/45R19 T92 T96 A07 A12 A19
B, /-2D, /-N2D, /-N2E 120-224 235/45R19 A99 Car KMV
e9*2001/116*0065*..; 120-224 245/40R19 S02
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55015916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 5 von 11
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55015916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 6 von 11

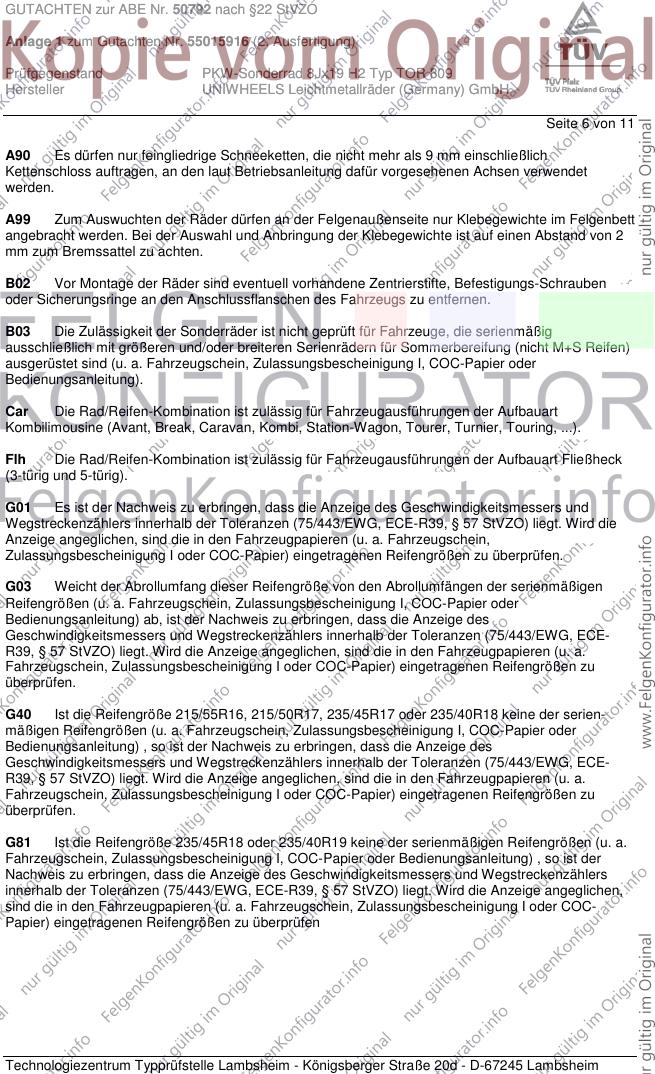

A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55015916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 7 von 11

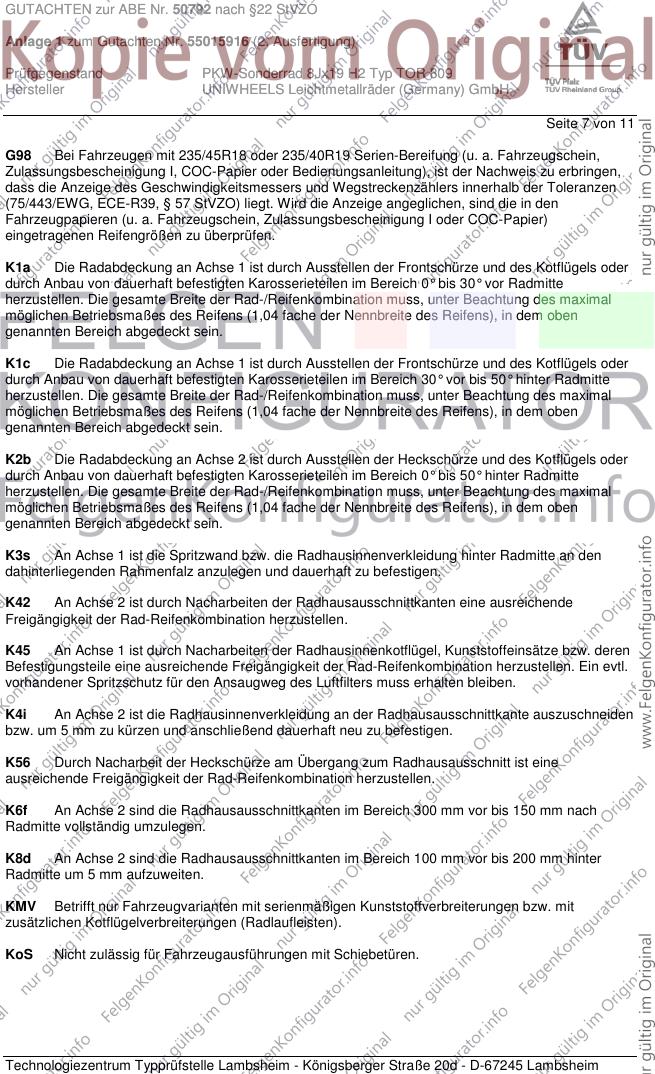

G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55015916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 8 von 11
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R92 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/45R18
oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
S02 Zur Befestigung der Räder dürfen nur die Serien-Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55015916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 9 von 11

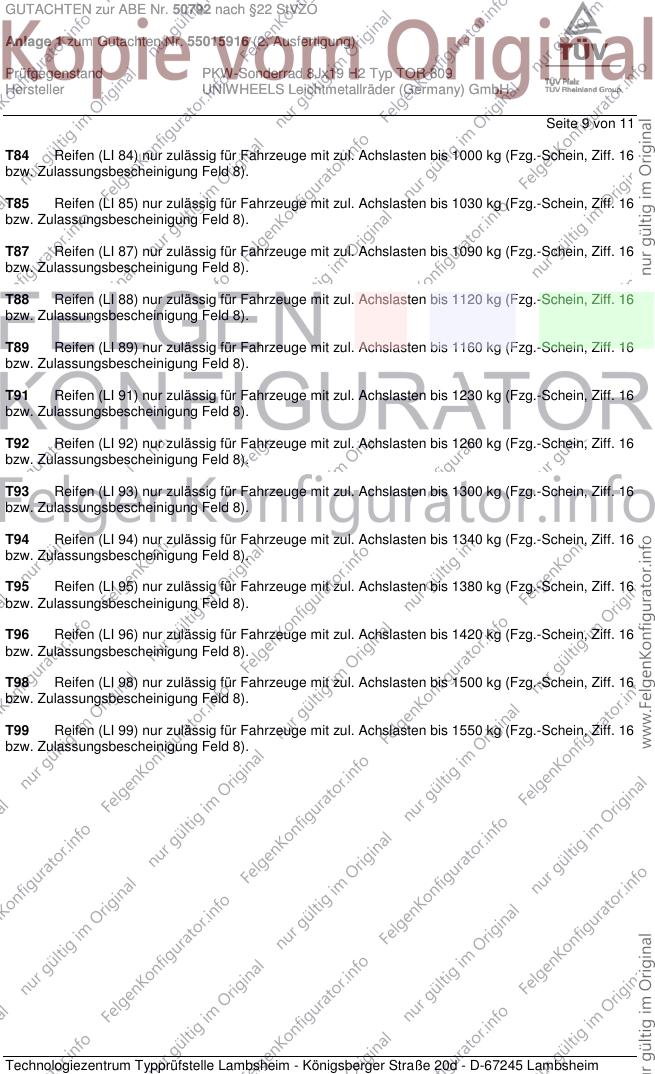

T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55015916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 10 von 11

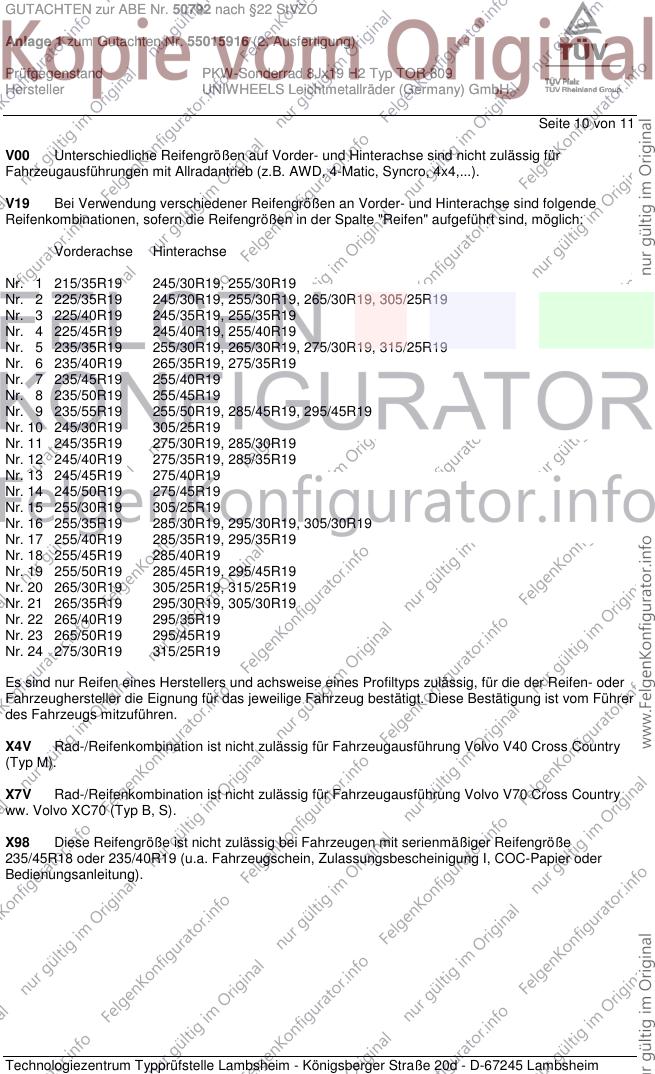

V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/50R19 295/45R19
Nr. 24 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
235/45R18 oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55015916 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 11 von 11
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. Juli 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Januar 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. Juli 2016
Blauth 00254130.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
