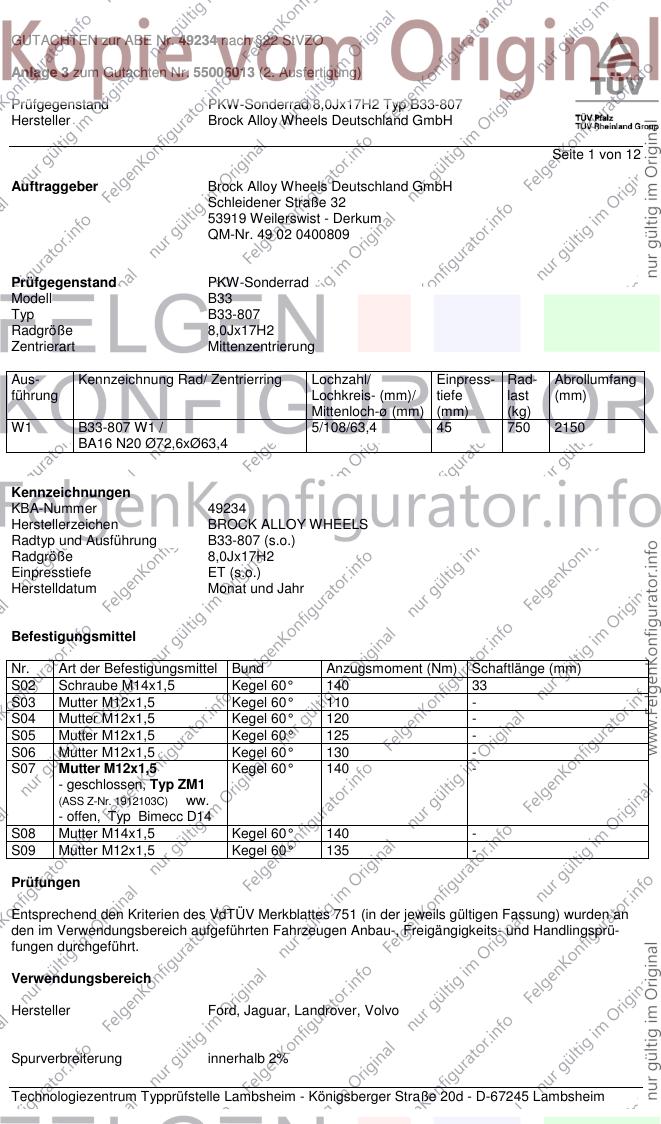

GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55006013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 12
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B33
Typ B33-807
Radgröße 8,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
W1 B33-807 W1 / 5/108/63,4 45 750 2150
BA16 N20 Ø72,6xØ63,4
Kennzeichnungen
KBA-Nummer 49234
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B33-807 (s.o.)
Radgröße 8,0Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 140 33
S03 Mutter M12x1,5 Kegel 60° 110 -
S04 Mutter M12x1,5 Kegel 60° 120 -
S05 Mutter M12x1,5 Kegel 60° 125 -
S06 Mutter M12x1,5 Kegel 60° 130 -
S07 Mutter M12x1,5 Kegel 60° 140 -
- geschlossen, Typ ZM1
(ASS Z-Nr. 1912103C) ww.
- offen, Typ Bimecc D14
S08 Mutter M14x1,5 Kegel 60° 140 -
S09 Mutter M12x1,5 Kegel 60° 135 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Ford, Jaguar, Landrover, Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55006013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/50R17 A01 K2b K42 K46 K56 R70 A12 A14 A18
DM2 66-107 215/45R17 B02 M01 V17
e13*2001/116*0109*. 66-107 225/45R17 A01 K25 K2b K42 K46 K56 S03
66-107 235/40R17 A01 K2b K42 K46 K56 R03
Ford C-Max (Compact) 63-134 205/50R17 R37 R70 A12 A14 A18
DXA 63-134 215/45R17 R37 T87 T91 A58 B02 KoS
e13*2007/46*1103*.. 63-134 215/50R17 A01 K1a K2b R70 M01 V17 S06
- incl. Facelift 2015 63-134 225/45R17
63-134 235/45R17 A01 K1a K2b
63-134 245/40R17 A01 K1a K1b K2b K5d
63-134 245/45R17 A01 K1a K1b K2b K5d
Ford Focus 166 205/50R17 M+S R70 A12 A14 A18
DA3, DB3 166 215/45R17 M+S B02 Car Flh
e13*2001/116* 166 225/45R17 M+S M01 Sth V17
0144,0157*.. 59-107 205/50R17 R70 S06
59-107 215/45R17 T87
59-107 225/45R17
59-107 235/40R17 A01 K1a K25 K2b K56
Ford Focus 63-134 215/45R17 T87 T91 A12 A14 A18
DYB 63-134 215/50R17 R70 A58 Car Flh
e13*2007/46*1138*.. 63-134 225/45R17 Lim M01 V17
- incl. Facelift 2014 63-134 235/45R17 S06
63-134 245/40R17 A01 K1a K8d
63-134 245/45R17 A01 K1a K8d
Ford Focus Cabrio 74-107 205/50R17 A01 K56 R70 A12 A14 A18
DB3 74-107 215/45R17 T87 T88 T91 B02 Cbo M01
e13*2001/116*0157*. 74-107 225/45R17 A01 K56 V17 S06
74-107 235/40R17 A01 K25 K2b K44 K46 K56
Ford Focus ST 136, 184 215/50R17 R70 A12 A14 A18
DYB 136, 184 225/45R17 A58 Car Flh
e13*2007/46*1138*.. 136, 184 235/45R17 M01 V17 S06
- incl. Facelift 2015
Ford Galaxy (II) 74-149 225/50R17 T94 T98 A12 A14 A18
WA6 74-149 235/45R17 T93 T94 T97 A58 B02 M01
e13*2001/116*0185*00-23 74-149 235/50R17 V17 S08
74-149 245/45R17
Ford Grand C-Max 70-134 205/50R17 R37 R70 T93 A12 A14 A18
DXA 70-134 215/50R17 A01 G40 K1a R70 T95 A58 B02 KmS
e13*2007/46*1103*.. 70-134 225/45R17 T94 M01 V17 S06
- incl. Facelift 2015 70-134 235/45R17 A01 G40 K1a T93 T94
70-134 245/40R17 A01 K1a K1b K2b K5d T95
70-134 245/45R17 A01 G40 K1a K1b K2b K5d
Ford Kuga (I) 100-147 235/55R17 A12 A14 A18
DM2 100-147 245/50R17 A01 K1a A57 B02 M01
e13*2001/116*0109*19-31 100-147 245/55R17 A01 K1a S06
100-147 255/50R17 A01 K1a K1b K25 K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55006013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Kuga (II) 85-134 225/55R17 A33 R37 A14 A18 A57
DM2 85-134 225/60R17 A91 R37 M01 S09
e13*2001/116*0109*31-.. 85-134 235/50R17 A91
- ab Modell 2013 85-134 235/55R17 A91
85-134 245/50R17 A01 A12 K1a K1b K2b
85-134 245/55R17 A01 A12 K1a K1b K2b
85-134 255/50R17 A01 A12 K1c K2b
Ford Mondeo (III) 166 205/50R17 M+S R70 T89 T93 A12 A14 A18
B4Y, B5Y 166 225/45R17 A01 K1a K2b K56 M+S A58 B02 B03
e1*98/14*0154,0155*.. 66-150 205/50R17 R70 T89 T93 Flh M01 Sth
66-150 215/45R17 T87 T88 T91 V17 S03
66-150 225/45R17 A01 K1a K2b K56
Ford Mondeo (IV) 74-176 215/45R17 T87 T91 X98 A12 A14 A18
BA7 74-176 215/45R17 A01 G98 T87 T91 A58 B02 Flh
e13*2001/116*0249*00-25 74-176 215/50R17 A01 G40 R70 Lim M01 S07
- incl. Facelift 2010 74-176 215/50R17 R69 R70
74-176 225/45R17 T91 T94 X98
74-176 225/45R17 A01 G98 T91 T94
74-176 235/45R17 A01 G40
74-176 235/45R17 R69
74-176 245/40R17 A01 K2b T91 T95 X98
74-176 245/40R17 A01 G98 K2b T91 T95
Ford Mondeo (V) 85-177 225/50R17 K2b K6g A01 A12 A14
BA7 85-177 235/50R17 K1a K1b K2b K4i K6g K6j A18 A58 Flh
e13*2001/116*0249*26-.. 85-177 245/45R17 K2b K6g Lim M01 V17
- ab MJ 2015 (MK5) 85-177 255/45R17 K1a K1b K2b K4i K6g K6j S09
Ford Mondeo Turnier (III) 166 205/50R17 M+S R70 T89 T93 A12 A14 A18
BWY 166 225/45R17 A01 K1a K2b M+S T90 T91 A58 B02 B03
e1*98/14*0156*.. 66-150 205/50R17 R70 T89 T93 Car M01 V17
66-150 215/45R17 T87 T88 T91 S03
66-150 225/45R17 A01 K1a K2b T90 T91
66-150 235/40R17 A01 K1c K2b K46 T90 T94
66-150 235/45R17 A01 K1c K2b K46
Ford Mondeo Turnier (IV) 74-176 215/45R17 T87 T91 X98 A12 A14 A18
BA7 74-176 215/45R17 A01 G98 T87 T91 A58 B02 Car
e13*2001/116*0249*00-25 74-176 215/50R17 A01 G40 R70 T90 T91 T93 M01 S07
- incl. Facelift 2010 74-176 215/50R17 R69 R70 T90 T91 T93
74-176 225/45R17 T91 T94 X98
74-176 225/45R17 A01 G98 T91 T94
74-176 235/45R17 A01 G40
74-176 235/45R17 R69
74-176 245/40R17 A01 K2b T91 T95 X98
74-176 245/40R17 A01 G98 K2b T91 T95
Ford Mondeo Turnier (V) 85-177 225/50R17 K2b K6g A01 A12 A14
BA7 85-177 235/50R17 K1a K1b K2b K4i K6g K6j A18 A58 Car
e13*2001/116*0249*26-.. 85-177 245/45R17 K2b K6g M01 V17 S09
- ab MJ 2015 (MK5) 85-177 255/45R17 K1a K1b K2b K4i K6g K6j
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55006013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford S-Max (I) 74-176 225/50R17 T94 T98 A12 A14 A18
WA6 74-176 235/45R17 T93 T94 T97 A58 B02 M01
e13*2001/116*0185*00-23 74-176 235/50R17 A01 K2b V17 S08
74-176 245/45R17
Ford Tourneo Connect 55-85 205/50R17 B49 K1a K2b K46 R70 T93 A01 A12 A14
PH2, PJ2 55-85 225/45R17 B49 K1a K2b K46 T90 T91 T93 A18 B02 M01
e1*2001/116*0206*.., T94 S04
0207*00-15
Ford Transit Connect 55-85 205/50R17 B49 K1a K2b K46 R70 T93 A01 A12 A14
PT2, PU2 55-85 225/45R17 B49 K1a K2b K46 T90 T91 T93 A18 B02 M01
L071; L072; T94 S04
e1*2007/46*0271*..;
e1*2007/46*0272*00-03
Ford Transit/Tourneo 55-125 205/55R17 R70 T91 T95 A12 A14 A18
Connect 55-125 215/50R17 R70 T91 T95 A58 M01 V17
PJ2, PU2 55-125 235/45R17 T94 T97 S09
e1*2001/116*0207*16-..;
e1*2007/46*0272*04-..
ab Modell 2014
Jaguar X-Type 96-170 205/50R17 K1a K2b K42 K45 L02 R37 R70 A01 A12 A14
CF1 96-170 215/45R17 K1a K2b K42 K45 R37 T87 T88 A18 B02 K41
e11*98/14*0176*.. 96-170 225/45R17 K1a K2b K42 K45 L02 K46 K56 Lim
96-170 235/40R17 K1a K2b K42 K45 L02 M01 V17 S03
96-170 245/40R17 K1a K2b K42 K44 K45 L02
Jaguar XJ 152-291 235/55R17 R35 A12 A14 A18
N*3 152-291 245/50R17 B02 B03 M01
e11*2001/116*0217*.. 152-291 255/50R17 A01 K41 NBF V17 S05
Land Rover Freelander 2 110-118 225/65R17 A12 R37 A14 A18 M01
LF 110-171 235/65R17 A01 K1a S08
e11*2001/116*0300*. 110-171 255/60R17 A01 A12 K1a K2b
Land Rover Range-Rover 110-177 225/65R17 A01 A12 A14
Evoque 110-177 235/60R17 A18 A57 BH2
LV, LV-A 110-177 235/65R17 M01 S08
e11*2007/46*0223*..;
e3*2007/46*0221*..
Volvo C30 73-169 205/50R17 A01 K1a K2b R70 A12 A14 A18
M, M-2D 73-169 215/45R17 A58 B02 Com
e4*2001/116*0076*.., 73-169 225/45R17 A01 K1a K2b K42 LK6 M01 V17 S03
e1*2001/116*0427*.. 73-169 235/40R17 A01 K2b K42 R03
Volvo C70 100-169 215/50R17 R70 A12 A14 A18
M 100-169 225/45R17 B02 Cbo M01
e4*2001/116*0076*08-.. 100-169 235/45R17 V17 S03
100-169 245/40R17
Volvo S40, V50 73-169 205/50R17 K1b K2b K42 K46 R70 A01 A12 A14
M 73-169 215/45R17 K42 K46 T87 T88 A18 B02 Car
e4*2001/116*0076*.. 73-169 225/45R17 K1b K2b K42 K46 LK6 Lim M01 V00
73-169 235/40R17 K2b K42 K46 R03 V17 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55006013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH

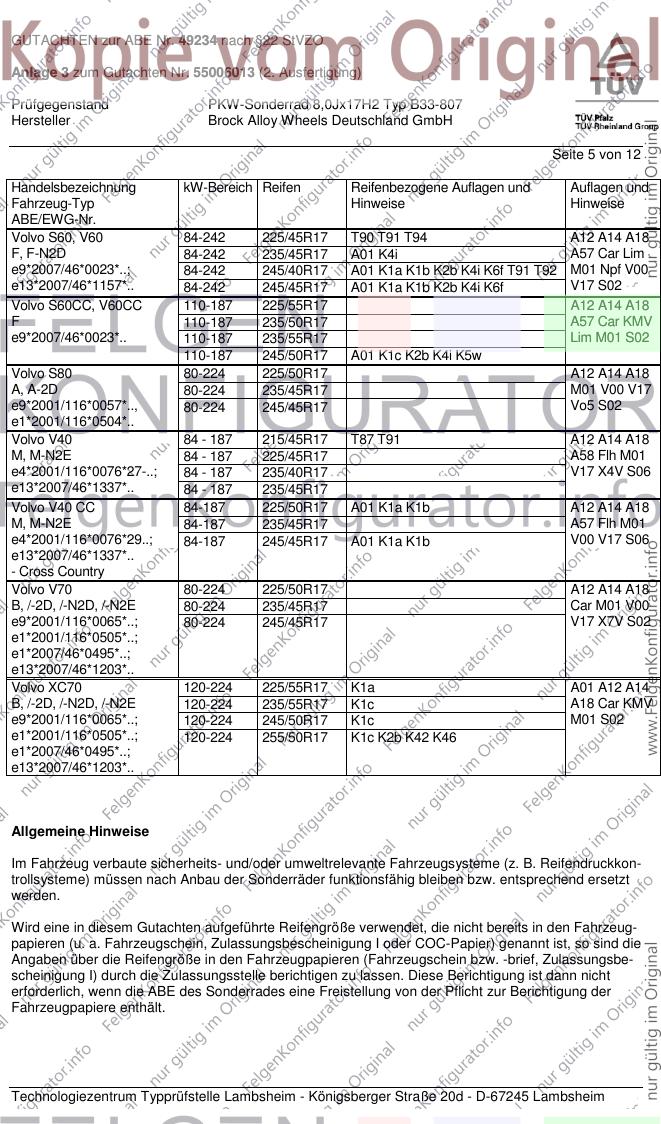

Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S60, V60 84-242 225/45R17 T90 T91 T94 A12 A14 A18
F, F-N2D 84-242 235/45R17 A01 K4i A57 Car Lim
e9*2007/46*0023*..; 84-242 245/40R17 A01 K1a K1b K2b K4i K6f T91 T92 M01 Npf V00
e13*2007/46*1157*.. 84-242 245/45R17 A01 K1a K1b K2b K4i K6f V17 S02
Volvo S60CC, V60CC 110-187 225/55R17 A12 A14 A18
F 110-187 235/50R17 A57 Car KMV
e9*2007/46*0023*.. 110-187 235/55R17 Lim M01 S02
110-187 245/50R17 A01 K1c K2b K4i K5w
Volvo S80 80-224 225/50R17 A12 A14 A18
A, A-2D 80-224 235/45R17 M01 V00 V17
e9*2001/116*0057*.., 80-224 245/45R17 Vo5 S02
e1*2001/116*0504*..
Volvo V40 84 - 187 215/45R17 T87 T91 A12 A14 A18
M, M-N2E 84 - 187 225/45R17 A58 Flh M01
e4*2001/116*0076*27-..; 84 - 187 235/40R17 V17 X4V S06
e13*2007/46*1337*.. 84 - 187 235/45R17
Volvo V40 CC 84-187 225/50R17 A01 K1a K1b A12 A14 A18
M, M-N2E 84-187 235/45R17 A57 Flh M01
e4*2001/116*0076*29..; 84-187 245/45R17 A01 K1a K1b V00 V17 S06
e13*2007/46*1337*..
- Cross Country
Volvo V70 80-224 225/50R17 A12 A14 A18
B, /-2D, /-N2D, /-N2E 80-224 235/45R17 Car M01 V00
e9*2001/116*0065*..; 80-224 245/45R17 V17 X7V S02
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC70 120-224 225/55R17 K1a A01 A12 A14
B, /-2D, /-N2D, /-N2E 120-224 235/55R17 K1c A18 Car KMV
e9*2001/116*0065*..; 120-224 245/50R17 K1c M01 S02
e1*2001/116*0505*..; 120-224 255/50R17 K1c K2b K42 K46
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifendruckkon-
trollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend ersetzt
werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55006013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH

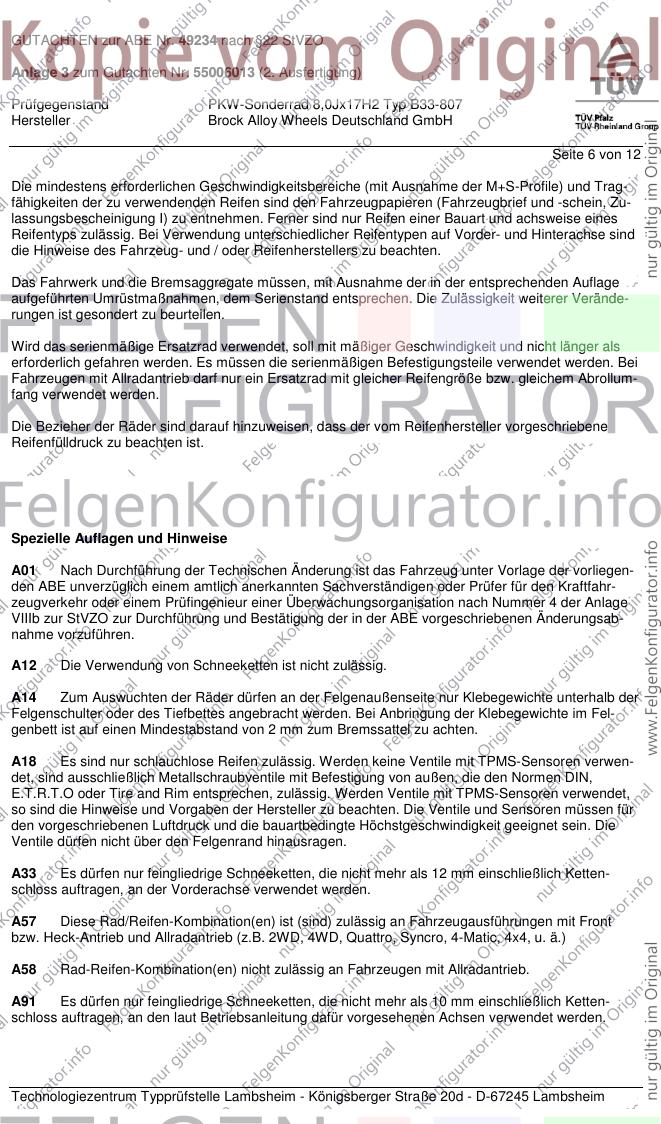

Seite 6 von 12
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55006013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH

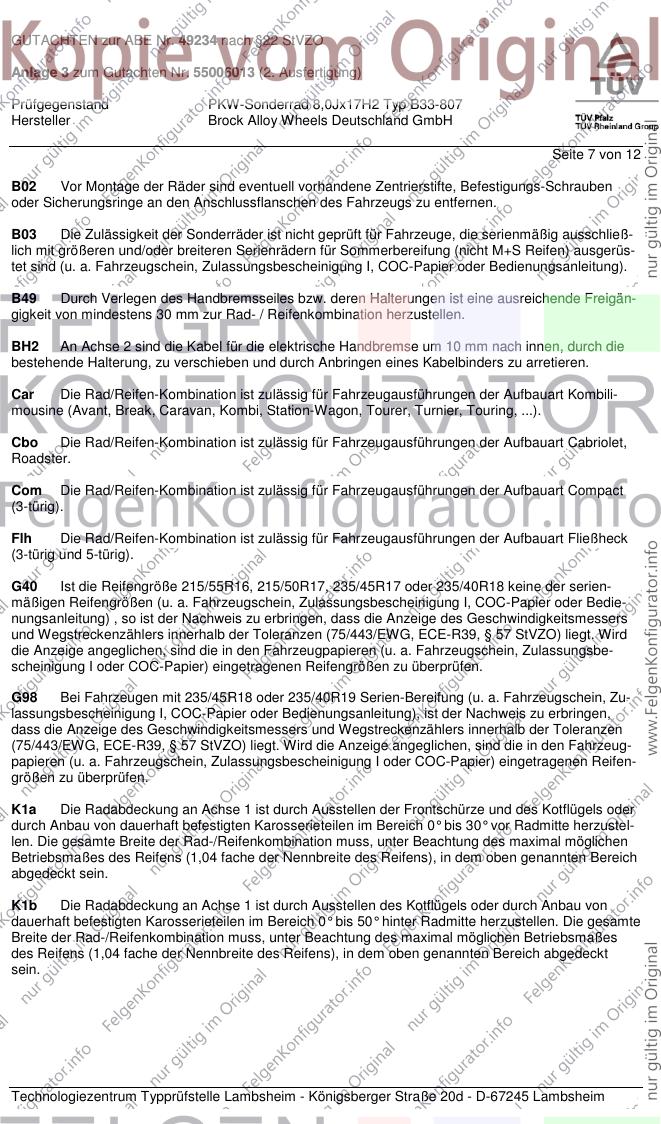

Seite 7 von 12
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B49 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende Freigän-
gigkeit von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.
BH2 An Achse 2 sind die Kabel für die elektrische Handbremse um 10 mm nach innen, durch die
bestehende Halterung, zu verschieben und durch Anbringen eines Kabelbinders zu arretieren.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedie-
nungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers
und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein, Zu-
lassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55006013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 8 von 12
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motor-
schutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55006013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH

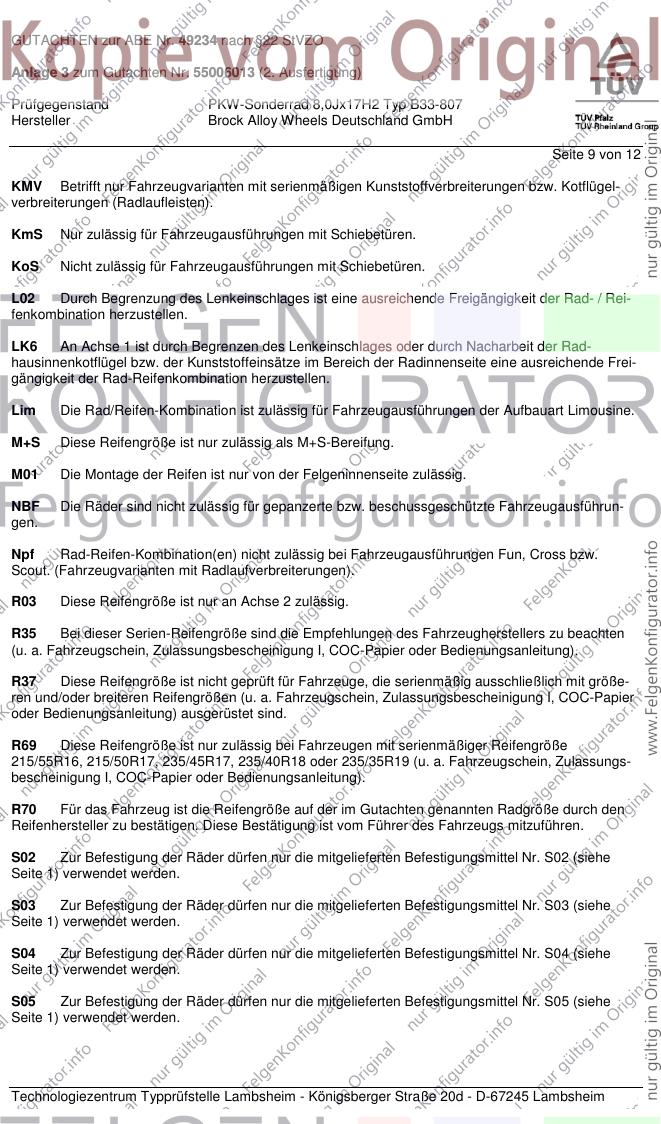

Seite 9 von 12
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
M01 Die Montage der Reifen ist nur von der Felgeninnenseite zulässig.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein, Zulassungs-
bescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55006013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 10 von 12
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55006013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH

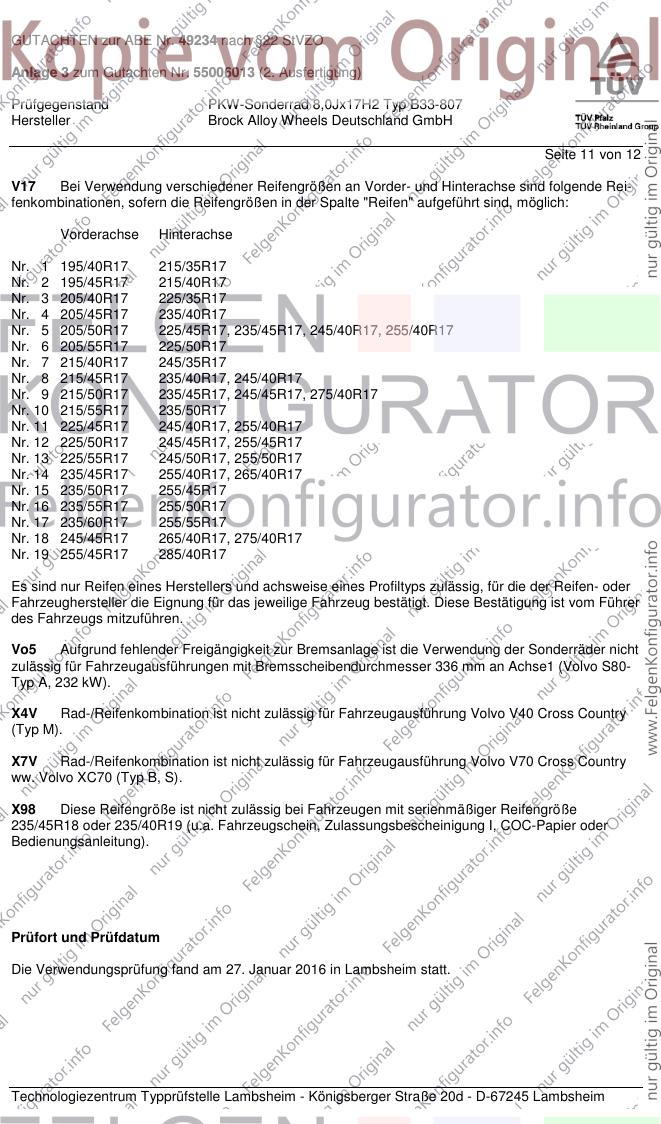

Seite 11 von 12
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Vo5 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 336 mm an Achse1 (Volvo S80-
Typ A, 232 kW).
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
235/45R18 oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 27. Januar 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49234 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55006013 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17H2 Typ B33-807
Hersteller Brock Alloy Wheels Deutschland GmbH

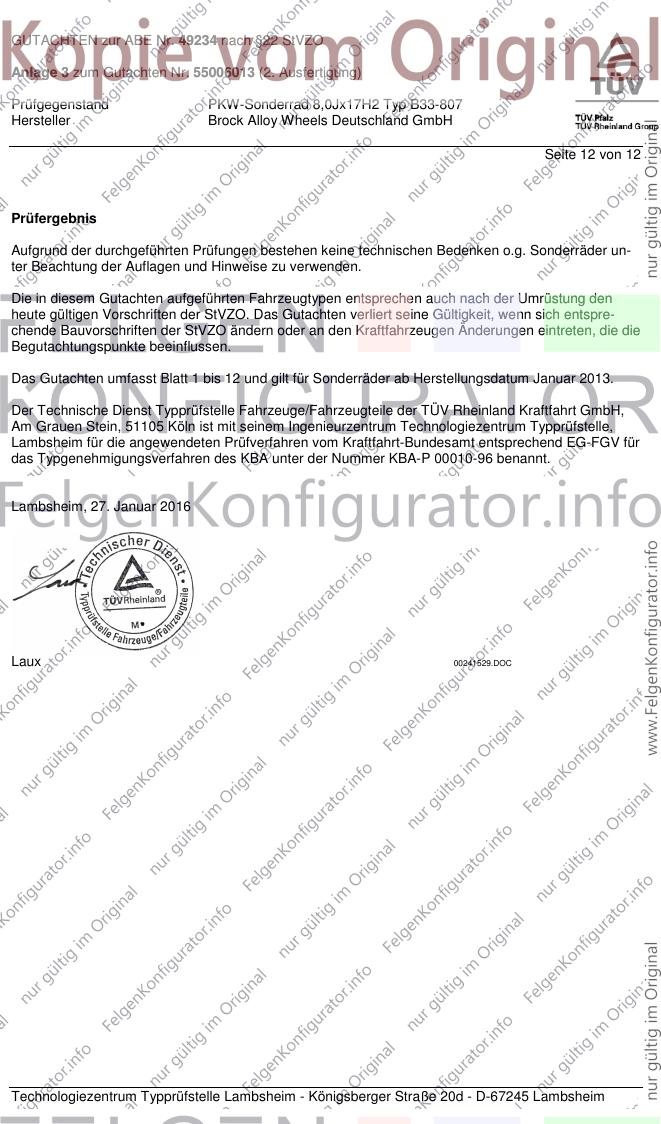

Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Januar 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 27. Januar 2016
Laux 00241529.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

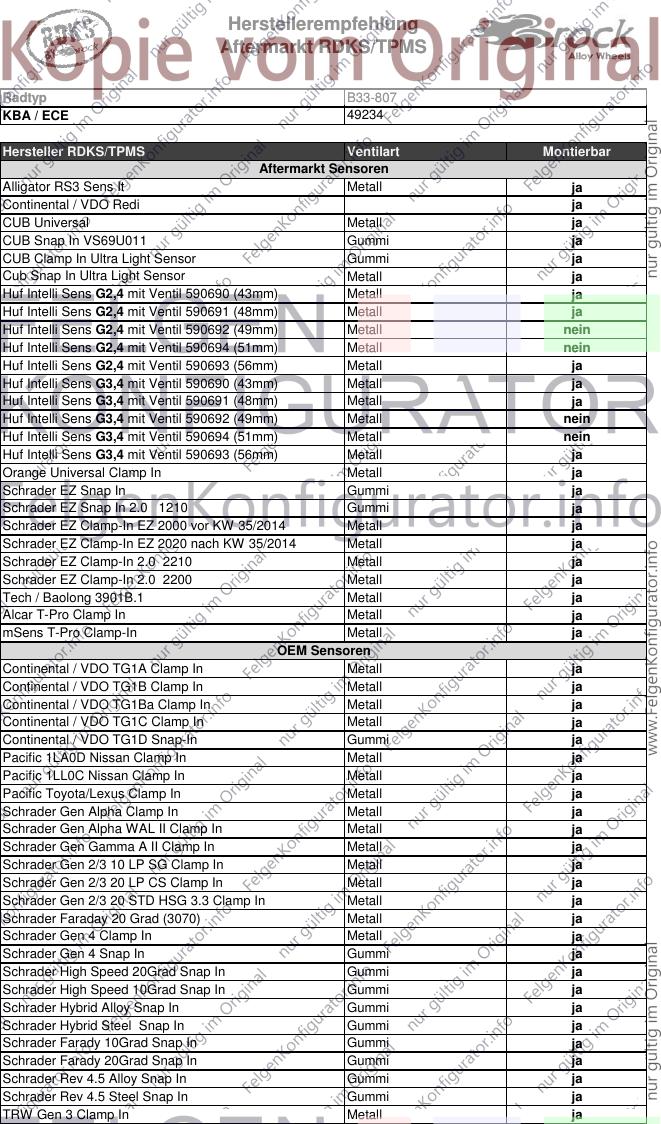

Herstellerempfehlung
Aftermarkt RDKS/TPMS
Radtyp B33-807
KBA / ECE 49234
Hersteller RDKS/TPMS Ventilart Montierbar
Aftermarkt Sensoren
Alligator RS3 Sens It Metall ja
Continental / VDO Redi ja
CUB Universal Metall ja
CUB Snap In VS69U011 Gummi ja
CUB Clamp In Ultra Light Sensor Gummi ja
Cub Snap In Ultra Light Sensor Metall ja
Huf Intelli Sens G2,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590693 (56mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590693 (56mm) Metall ja
Orange Universal Clamp In Metall ja
Schrader EZ Snap In Gummi ja
Schrader EZ Snap In 2.0 1210 Gummi ja
Schrader EZ Clamp-In EZ 2000 vor KW 35/2014 Metall ja
Schrader EZ Clamp-In EZ 2020 nach KW 35/2014 Metall ja
Schrader EZ Clamp-In 2.0 2210 Metall ja
Schrader EZ Clamp-In 2.0 2200 Metall ja
Tech / Baolong 3901B.1 Metall ja
Alcar T-Pro Clamp In Metall ja
mSens T-Pro Clamp-In Metall ja
OEM Sensoren
Continental / VDO TG1A Clamp In Metall ja
Continental / VDO TG1B Clamp In Metall ja
Continental / VDO TG1Ba Clamp In Metall ja
Continental / VDO TG1C Clamp In Metall ja
Continental / VDO TG1D Snap-In Gummi ja
Pacific 1LA0D Nissan Clamp In Metall ja
Pacific 1LL0C Nissan Clamp In Metall ja
Pacific Toyota/Lexus Clamp In Metall ja
Schrader Gen Alpha Clamp In Metall ja
Schrader Gen Alpha WAL II Clamp In Metall ja
Schrader Gen Gamma A II Clamp In Metall ja
Schrader Gen 2/3 10 LP SG Clamp In Metall ja
Schrader Gen 2/3 20 LP CS Clamp In Metall ja
Schrader Gen 2/3 20 STD HSG 3.3 Clamp In Metall ja
Schrader Faraday 20 Grad (3070) Metall ja
Schrader Gen 4 Clamp In Metall ja
Schrader Gen 4 Snap In Gummi ja
Schrader High Speed 20Grad Snap In Gummi ja
Schrader High Speed 10Grad Snap In Gummi ja
Schrader Hybrid Alloy Snap In Gummi ja
Schrader Hybrid Steel Snap In Gummi ja
Schrader Farady 10Grad Snap In Gummi ja
Schrader Farady 20Grad Snap In Gummi ja
Schrader Rev 4.5 Alloy Snap In Gummi ja
Schrader Rev 4.5 Steel Snap In Gummi ja
TRW Gen 3 Clamp In Metall ja
TRW LCCI Clamp In Metall ja
*zulässige Höchstgeschwindigkeit lt. Hersteller 185km/h
Die angegebenen RDK Sensoren sind auf der oben genannten Felge freigegeben.
Für die Bereitstellung der Software sind die einzelnen Hersteller verantwortlich.
