GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55045311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH
Seite 1 von 11
Auftraggeber Borbet Vertriebs GmbH
Tratmoos 5
85467 Niederneuchning
QM-Nr. 49020021101
Prüfgegenstand PKW-Sonderrad
Modell CW1
Typ CW1-7017
Radgröße 7 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
LK108 CW1-7017 LK108 / Ø72,5-Ø63,4 5/108/63,4 45 730 2100
Kennzeichnungen
KBA-Nummer 48318
Radtyp und Ausführung CW1-7017 (s.o.)
Radgröße 7 J x 17 H2
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 60° Kegel 110 -
S03 Mutter M12x1,5 60° Kegel 120 -
S04 Mutter M12x1,5 60° Kegel 130 -
S05 Mutter M12x1,5 60° Kegel 125 -
S06 Mutter M14x1,5 60° Kegel 140 -
S07 Mutter M12x1,5 60° Kegel 135 -
S08 Schraube M14x1,5 60° Kegel 140 33
S09 Mutter M14x1,5 60° Kegel 135 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Landrover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

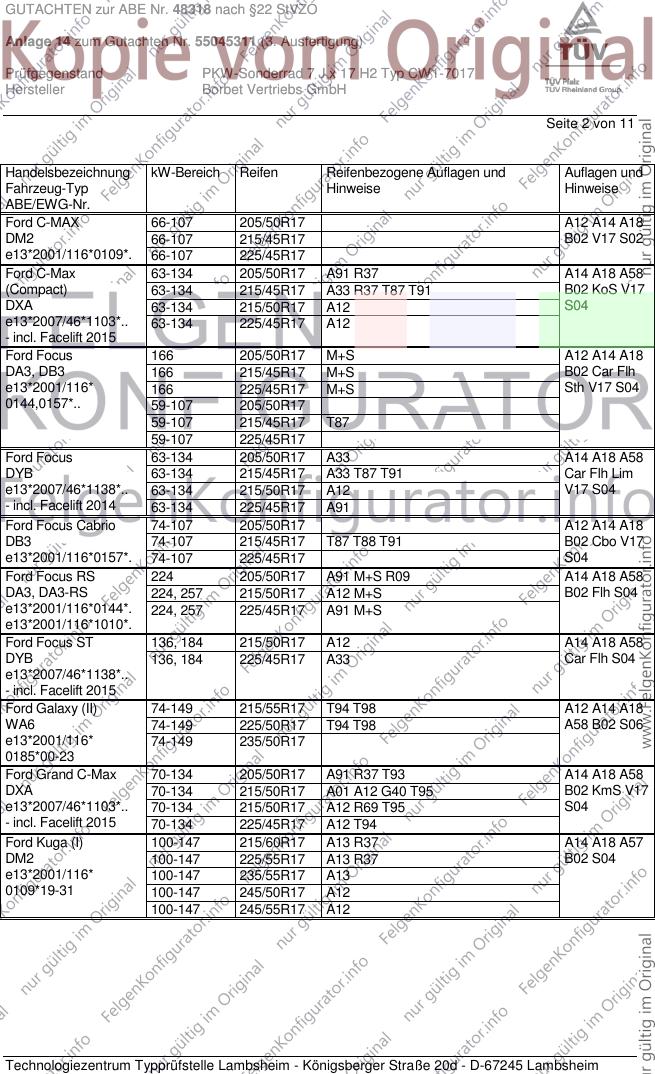

GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55045311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/50R17 A12 A14 A18
DM2 66-107 215/45R17 B02 V17 S02
e13*2001/116*0109*. 66-107 225/45R17
Ford C-Max 63-134 205/50R17 A91 R37 A14 A18 A58
(Compact) 63-134 215/45R17 A33 R37 T87 T91 B02 KoS V17
DXA 63-134 215/50R17 A12 S04
e13*2007/46*1103*.. 63-134 225/45R17 A12
- incl. Facelift 2015
Ford Focus 166 205/50R17 M+S A12 A14 A18
DA3, DB3 166 215/45R17 M+S B02 Car Flh
e13*2001/116* 166 225/45R17 M+S Sth V17 S04
0144,0157*.. 59-107 205/50R17
59-107 215/45R17 T87
59-107 225/45R17
Ford Focus 63-134 205/50R17 A33 A14 A18 A58
DYB 63-134 215/45R17 A33 T87 T91 Car Flh Lim
e13*2007/46*1138*.. 63-134 215/50R17 A12 V17 S04
- incl. Facelift 2014 63-134 225/45R17 A91
Ford Focus Cabrio 74-107 205/50R17 A12 A14 A18
DB3 74-107 215/45R17 T87 T88 T91 B02 Cbo V17
e13*2001/116*0157*. 74-107 225/45R17 S04
Ford Focus RS 224 205/50R17 A91 M+S R09 A14 A18 A58
DA3, DA3-RS 224, 257 215/50R17 A12 M+S B02 Flh S04
e13*2001/116*0144*. 224, 257 225/45R17 A91 M+S
e13*2001/116*1010*.
Ford Focus ST 136, 184 215/50R17 A12 A14 A18 A58
DYB 136, 184 225/45R17 A33 Car Flh S04
e13*2007/46*1138*..
- incl. Facelift 2015
Ford Galaxy (II) 74-149 215/55R17 T94 T98 A12 A14 A18
WA6 74-149 225/50R17 T94 T98 A58 B02 S06
e13*2001/116* 74-149 235/50R17
0185*00-23
Ford Grand C-Max 70-134 205/50R17 A91 R37 T93 A14 A18 A58
DXA 70-134 215/50R17 A01 A12 G40 T95 B02 KmS V17
e13*2007/46*1103*.. 70-134 215/50R17 A12 R69 T95 S04
- incl. Facelift 2015 70-134 225/45R17 A12 T94
Ford Kuga (I) 100-147 215/60R17 A13 R37 A14 A18 A57
DM2 100-147 225/55R17 A13 R37 B02 S04
e13*2001/116* 100-147 235/55R17 A13
0109*19-31 100-147 245/50R17 A12
100-147 245/55R17 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55045311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Kuga (II) 85-134 215/60R17 A13 R37 A14 A18 A57
DM2 85-134 225/55R17 A13 R37 S07
e13*2001/116* 85-134 225/60R17 A33 R37
0109*31-.. 85-134 235/50R17 A13
- ab Modell 2013 85-134 235/55R17 A13
85-134 245/50R17 A12
85-134 245/55R17 A12
Ford Mondeo (III) 166 205/50R17 M+S A12 A14 A18
B4Y, B5Y 166 225/45R17 A01 K2b M+S A58 B02 B03
e1*98/14* 66-150 205/50R17 T89 T93 Flh Sth V17
0154,0155*.. 66-150 215/45R17 T87 T88 T91 S02
66-150 225/45R17 A01 K2b
66-150 235/45R17 A01 K1a K2b R70
Ford Mondeo (V) 85-177 215/50R17 A12 A14 A18
BA7 85-177 215/55R17 A57 Flh Lim
e13*2001/116* 85-177 225/50R17 V00 V17 S07
0249*26-.. 85-177 235/50R17
- ab MJ 2015 (MK5)
Ford Mondeo Turnier 166 205/50R17 M+S T89 T93 A12 A14 A18
(III) 166 225/45R17 M+S T90 T91 A58 B02 B03
BWY 66-150 205/50R17 T89 T93 Car V17 S02
e1*98/14*0156*.. 66-150 215/45R17 T87 T88 T91
66-150 225/45R17 T90 T91
66-150 235/45R17 A01 K1a R70
Ford Mondeo Turnier 85-177 215/50R17 A12 A14 A18
(V) 85-177 215/55R17 A57 Car V00
BA7 85-177 225/50R17 V17 S07
e13*2001/116* 85-177 235/50R17
0249*26-..
- ab MJ 2015 (MK5)
Ford S-Max (I) 74-176 215/55R17 T94 T98 A12 A14 A18
WA6 74-176 225/50R17 T94 T98 A58 B02 S06
e13*2001/116* 74-176 235/50R17
0185*00-23
Ford Tourneo Connect 55-85 205/50R17 K2b T93 A01 A12 A14
PH2, PJ2 55-85 225/45R17 K2b T90 T91 T93 T94 A18 B02 S03
e1*2001/116*
0206*..,
0207*00-15
Ford Transit Connect 55-85 205/50R17 K2b T93 A01 A12 A14
PT2, PU2 55-85 225/45R17 K2b T90 T91 T93 T94 A18 B02 S03
L071; L072;
e1*2007/46*0271*..;
e1*2007/46*
0272*00-03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55045311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Transit/Tourneo 55-125 205/55R17 T89 T93 A12 A14 A18
Connect 55-125 215/50R17 T91 T95 A58 V17 S07
PJ2, PU2 55-125 225/50R17 T91 T95
e1*2001/116*
0207*16-..;
e1*2007/46*0272*04-..
ab Modell 2014
Jaguar S-Type 147-203 225/50R17 K42 K45 K56 A01 A12 A14
CCX 147-203 235/50R17 K42 K45 K56 A18 B02 B03
e11*98/14*0115*.. 147-203 245/45R17 K1a K42 K45 K56 R70 Nk1 S05
Jaguar X-Type 96-170 205/50R17 K1a K2b K41 K45 K46 K56 R37 A01 A12 A14
CF1 96-170 215/45R17 K41 K46 K56 R37 T87 T88 A18 B02 Lim
e11*98/14*0176*.. 96-170 225/45R17 K1a K2b K41 K45 K46 K56 V17 S02
Jaguar XE 120-132 205/55R17 A10 R09 T91 T95 A14 A18 A58
JA 120-132 215/50R17 A32 R37 T91 T95 Lim S05
e11*2007/46*2150*.. 120-177 225/50R17 A91
120-177 235/50R17 A01 A12 K1a
Land Rover Discovery 110-177 225/65R17 A89 140 A14 A18 A57
Sport 110-177 225/70R17 A12 136 S09
LC 110-177 235/65R17 A12 138
e11*2007/46*1659*.. 110-177 255/60R17 A12 137
Land Rover 110-118 225/65R17 A44 A14 A18 B03
Freelander 2 110-118 235/65R17 A44 Z16 S06
LF 110-118 255/60R17 A01 A12 K1a K2b
e11*2001/116*0300*.
Land Rover Range- 110-177 225/65R17 A63 A14 A18 A57
Rover Evoque 110-177 235/60R17 A12 S06
LV, LV-A 110-177 235/65R17 A12
e11*2007/46*0223*..;
e3*2007/46*0221*..
Volvo C30 73-169 205/50R17 A12 A14 A18
M, M-2D 73-169 215/45R17 A58 B02 Com
e4*2001/116*0076*.., 73-169 225/45R17 V17 S02
e1*2001/116*0427*..
Volvo C70 100-169 215/50R17 A33 A14 A18 B02
M 100-169 225/45R17 A13 Cbo S02
e4*2001/116*0076
*08-..
Volvo S40, V50 73-169 205/50R17 K42 K46 A01 A12 A14
M 73-169 215/45R17 K46 T87 T88 A18 B02 Car
e4*2001/116*0076*.. 73-169 225/45R17 K42 K46 Lim V00 V17
S02
Volvo S60, V60 84-180 205/50R17 A33 R37 R59 A14 A18 A57
F, F-N2D 84-180 205/55R17 A33 R37 R59 Car Lim Npf
e9*2007/46*0023*..; 84-242 215/50R17 A90 T91 T95 V00 V17 S08
e13*2007/46*1157*.. 84-242 225/45R17 A33 T90 T91 T94
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

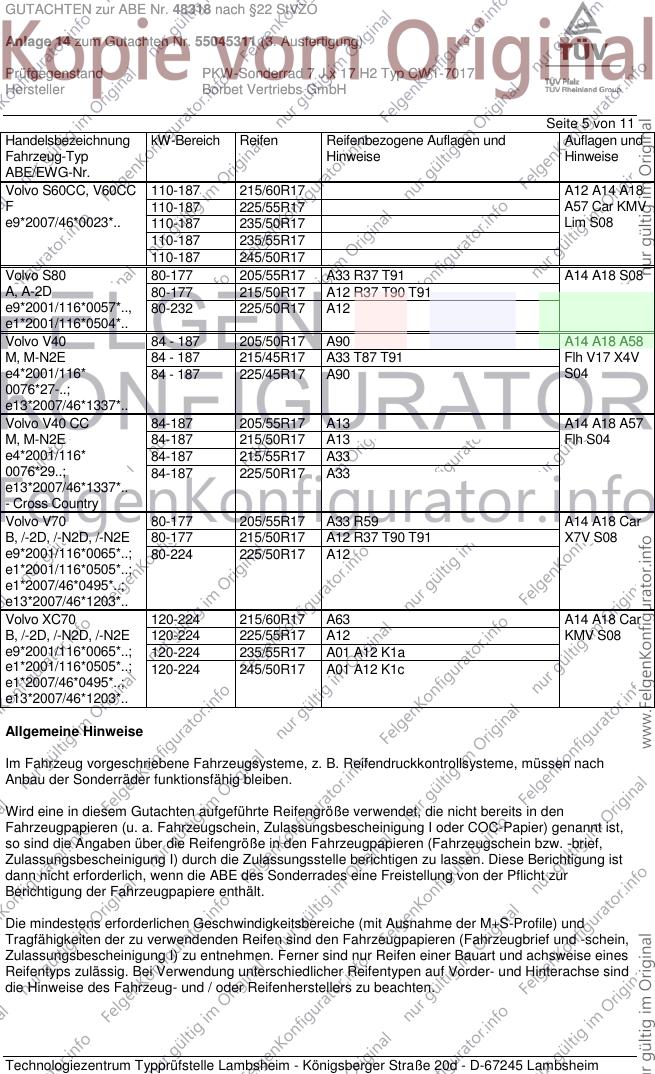

GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55045311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S60CC, V60CC 110-187 215/60R17 A12 A14 A18
F 110-187 225/55R17 A57 Car KMV
e9*2007/46*0023*.. 110-187 235/50R17 Lim S08
110-187 235/55R17
110-187 245/50R17
Volvo S80 80-177 205/55R17 A33 R37 T91 A14 A18 S08
A, A-2D 80-177 215/50R17 A12 R37 T90 T91
e9*2001/116*0057*.., 80-232 225/50R17 A12
e1*2001/116*0504*..
Volvo V40 84 - 187 205/50R17 A90 A14 A18 A58
M, M-N2E 84 - 187 215/45R17 A33 T87 T91 Flh V17 X4V
e4*2001/116* 84 - 187 225/45R17 A90 S04
0076*27-..;
e13*2007/46*1337*..
Volvo V40 CC 84-187 205/55R17 A13 A14 A18 A57
M, M-N2E 84-187 215/50R17 A13 Flh S04
e4*2001/116* 84-187 215/55R17 A33
0076*29..; 84-187 225/50R17 A33
e13*2007/46*1337*..
- Cross Country
Volvo V70 80-177 205/55R17 A33 R59 A14 A18 Car
B, /-2D, /-N2D, /-N2E 80-177 215/50R17 A12 R37 T90 T91 X7V S08
e9*2001/116*0065*..; 80-224 225/50R17 A12
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC70 120-224 215/60R17 A63 A14 A18 Car
B, /-2D, /-N2D, /-N2E 120-224 225/55R17 A12 KMV S08
e9*2001/116*0065*..; 120-224 235/55R17 A01 A12 K1a
e1*2001/116*0505*..; 120-224 245/50R17 A01 A12 K1c
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Sonderräder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

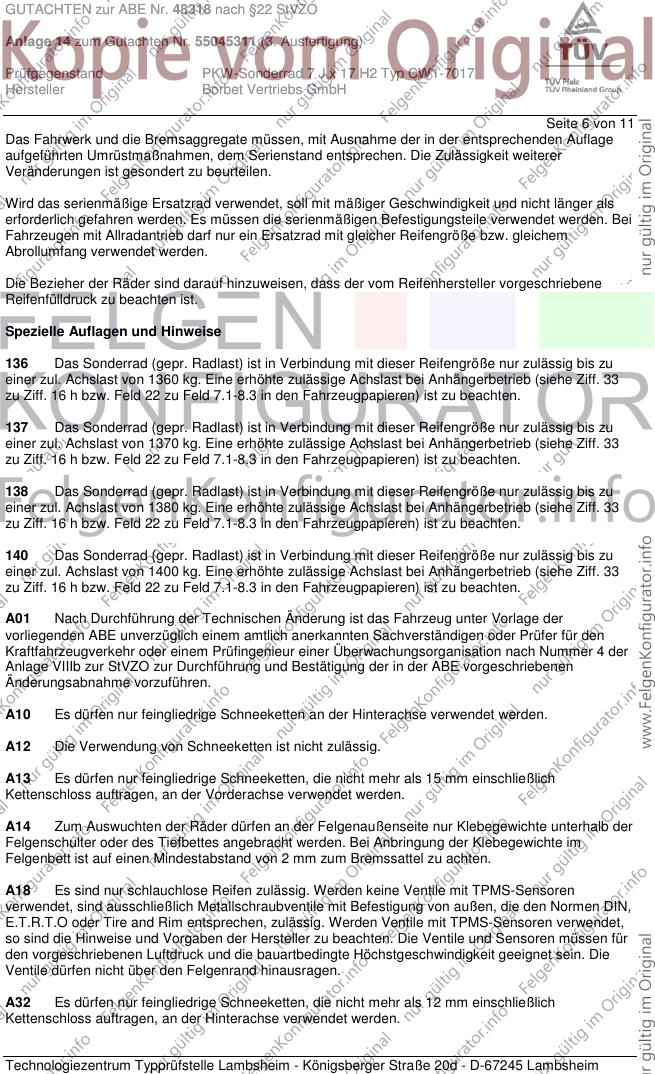

GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55045311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH
Seite 6 von 11
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
136 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1360 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
137 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1370 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55045311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH
Seite 7 von 11
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A44 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, verwendet werden. Die Montage ist nur an allen vier Rädern zulässig.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A89 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeugausführungen
mit einer bauartbedingten Höchstgeschwindigkeit bis einschließlich 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind ab Sonderrad – Produktionsdatum 2008 (Radinnenseite) auch
schlauchlose Reifen und Gummiventile zulässig, die den Normen E.T.R.T.O, DIN oder Tire and Rim
entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht
über den Felgenrand hinausragen.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55045311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH
Seite 8 von 11
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Nk1 Aufgrund der geringen Höhe des Mittenloches ist ein einwandfreier Sitz der Naben-Kappe des
Sonderrades nicht gewährleistet. Es bestehen keine technischen Bedenken das Sonderrad ohne die
mitgelieferte Naben-Kappe zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55045311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH
Seite 9 von 11
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R59 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/60R16
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55045311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH

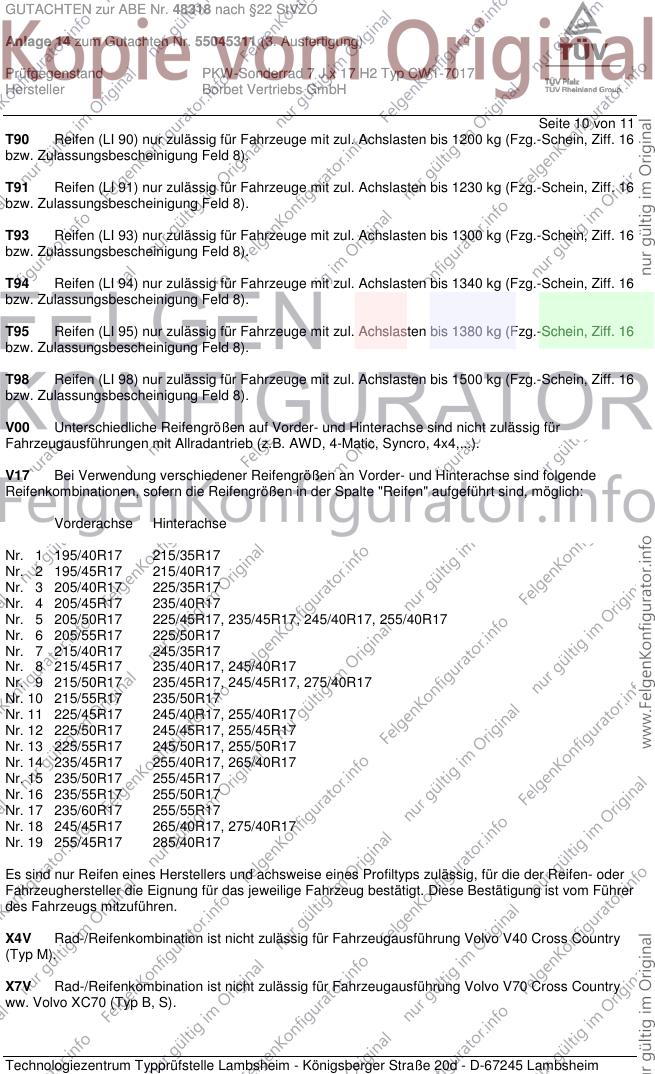

Seite 10 von 11
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48318 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55045311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 17 H2 Typ CW1-7017
Hersteller Borbet Vertriebs GmbH

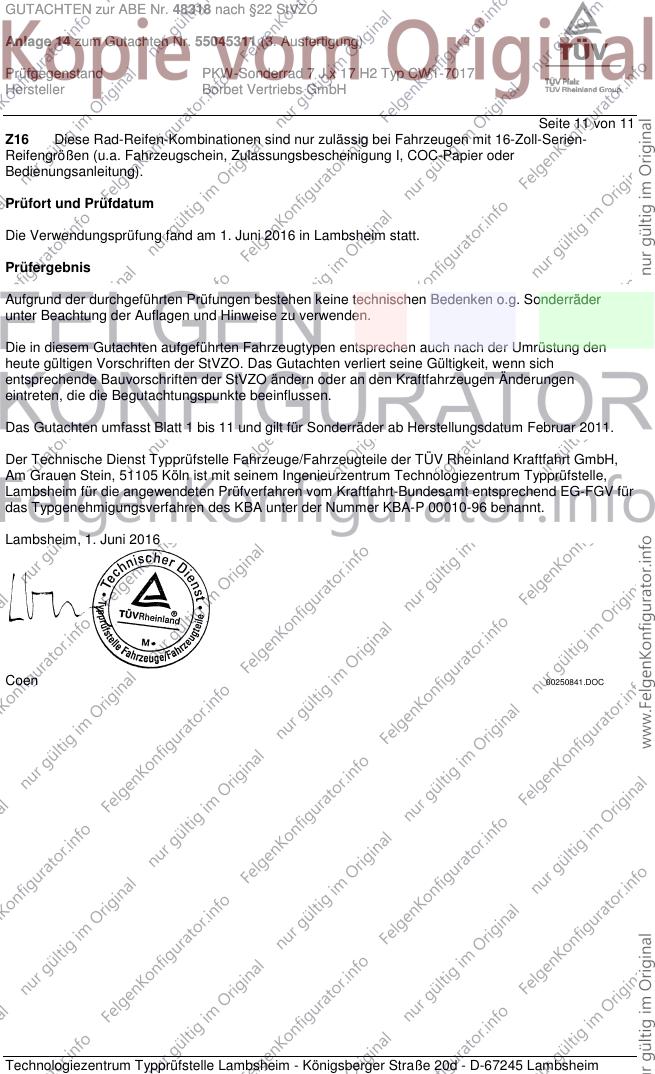

Seite 11 von 11
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. Juni 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Februar 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. Juni 2016
Coen 00250841.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
