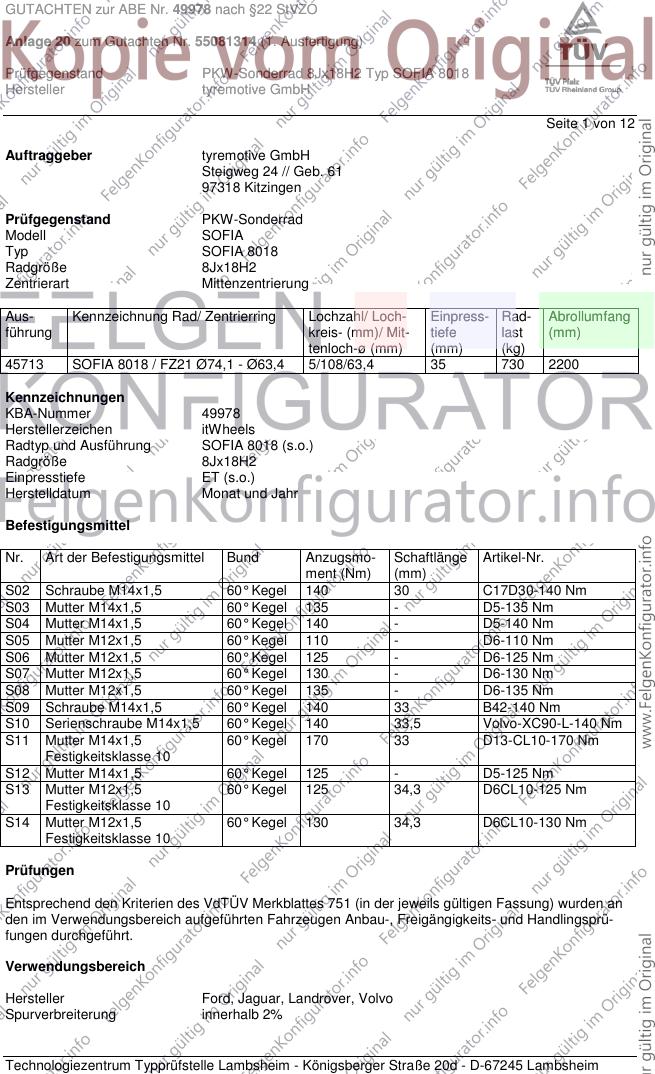

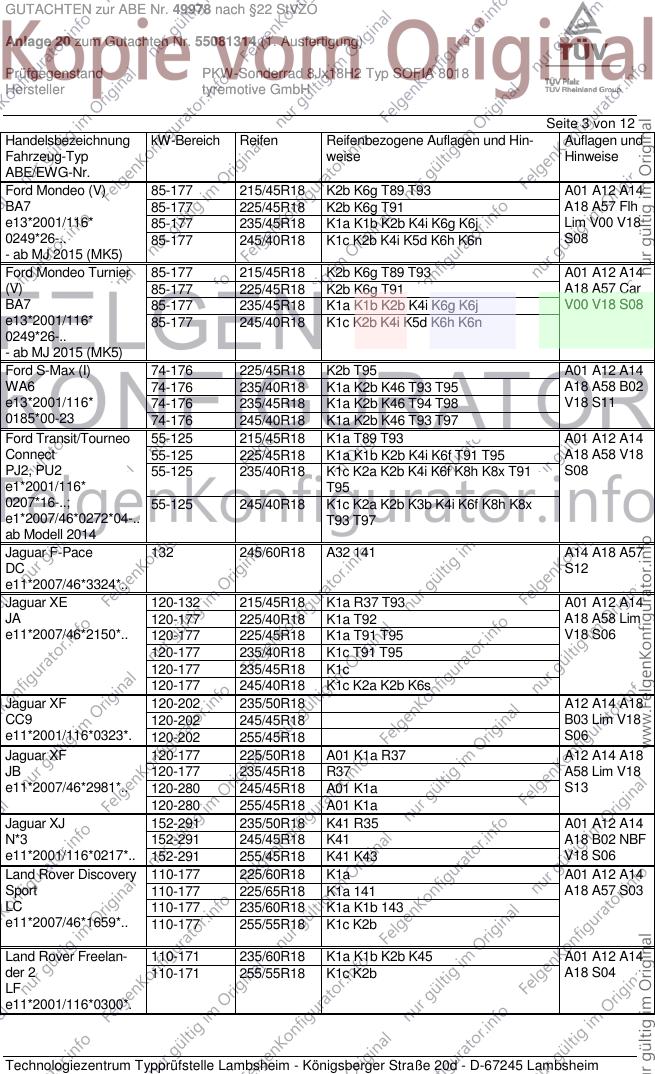

GUTACHTEN zur ABE Nr. 49978 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55081314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ SOFIA 8018
Hersteller tyremotive GmbH
Seite 1 von 12
Auftraggeber tyremotive GmbH
Steigweg 24 // Geb. 61
97318 Kitzingen
Prüfgegenstand PKW-Sonderrad
Modell SOFIA
Typ SOFIA 8018
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
45713 SOFIA 8018 / FZ21 Ø74,1 - Ø63,4 5/108/63,4 35 730 2200
Kennzeichnungen
KBA-Nummer 49978
Herstellerzeichen itWheels
Radtyp und Ausführung SOFIA 8018 (s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmo- Schaftlänge Artikel-Nr.
ment (Nm) (mm)
S02 Schraube M14x1,5 60° Kegel 140 30 C17D30-140 Nm
S03 Mutter M14x1,5 60° Kegel 135 - D5-135 Nm
S04 Mutter M14x1,5 60° Kegel 140 - D5-140 Nm
S05 Mutter M12x1,5 60° Kegel 110 - D6-110 Nm
S06 Mutter M12x1,5 60° Kegel 125 - D6-125 Nm
S07 Mutter M12x1,5 60° Kegel 130 - D6-130 Nm
S08 Mutter M12x1,5 60° Kegel 135 - D6-135 Nm
S09 Schraube M14x1,5 60° Kegel 140 33 B42-140 Nm
S10 Serienschraube M14x1,5 60° Kegel 140 33,5 Volvo-XC90-L-140 Nm
S11 Mutter M14x1,5 60° Kegel 170 33 D13-CL10-170 Nm
Festigkeitsklasse 10
S12 Mutter M14x1,5 60° Kegel 125 - D5-125 Nm
S13 Mutter M12x1,5 60° Kegel 125 34,3 D6CL10-125 Nm
Festigkeitsklasse 10
S14 Mutter M12x1,5 60° Kegel 130 34,3 D6CL10-130 Nm
Festigkeitsklasse 10
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Ford, Jaguar, Landrover, Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49978 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55081314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ SOFIA 8018
Hersteller tyremotive GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford C-Max (Com- 63-134 215/40R18 K1a K2b T85 T89 A01 A12 A14
pact) 63-134 215/45R18 K1a K2b A18 A58 B02
DXA 63-134 225/40R18 K1a K1b K2b K5d T88 T92 KoS V18 S08
e13*2007/46*1103*.. 63-134 235/40R18 K1c K2a K2b K4i K5d K6i K8e
- incl. Facelift 2015 63-134 245/35R18 K1c K2a K2b K4i K5d K6i K7d K8i T88
T92
Ford Focus 59-107 215/40R18 K1a K2b K44 K46 T85 T89 A01 A12 A14
DA3, DB3 59-166 225/40R18 K1a K1b K2b K41 K44 K46 A18 B02 Car
e13*2001/116* 59-166 235/35R18 K1c K2b K41 K44 K46 T86 T90 Flh K56 Sth
0144,0157*.. 59-166 245/35R18 K1c K2b K41 K43 K44 K46 V18 S07
Ford Focus 63-134 215/40R18 K1a K8d T85 T89 A01 A12 A14
DYB 63-134 215/45R18 K1a K8d A18 A58 Car
e13*2007/46*1138*.. 63-134 225/40R18 K1a K1b K2b K4b K8d T88 T92 Flh Lim V18
- incl. Facelift 2014 63-134 235/40R18 K1c K2b K4b K5d K6g K8m S07
63-134 245/35R18 K1c K2b K3i K4b K5d K6g K7d K8m
T88 T92
Ford Focus Cabrio 74-107 215/40R18 K1a K2b K44 K46 T89 A01 A12 A14
DB3 74-107 225/40R18 K1a K1b K2b K41 K44 K46 T88 T89 A18 B02 Cbo
e13*2001/116*0157*. 74-107 235/35R18 K1c K2b K41 K44 K46 T86 T90 K56 V18 S07
74-107 245/35R18 K1c K2b K41 K43 K44 K46 T88 T89
Ford Focus RS 257 225/40R18 K1a K2b M+S A01 A12 A14
DYB, DYB-RS 257 235/40R18 K1a K1b K2a K2b K9v M+S A18 A56 Flh
e13*2007/46*1138*..; 257 245/35R18 K1c K2c K3i K4i K5d K8h K9v M+S S14
e13*2007/46*1616*..
Ford Focus ST 136, 184 215/45R18 K1a K8d A01 A12 A14
DYB 136, 184 225/40R18 K1a K1b K2b K4b K8d A18 A58 Car
e13*2007/46*1138*.. 136, 184 235/40R18 K1c K2b K4b K5d K6g K8m Flh S07
- incl. Facelift 2015 136, 184 245/35R18 K1c K2b K3i K4b K5d K6g K7d K8m
Ford Galaxy (II) 74-149 225/45R18 T95 A12 A14 A18
WA6 74-149 235/40R18 A01 K1a K2b K46 T93 T95 A58 B02 V18
e13*2001/116* 74-149 235/45R18 A01 K1a K2b K46 T94 T98 S11
0185*00-23 74-149 245/40R18 A01 K1a K1b K2b K46 T93 T97
Ford Grand C-Max 70-134 215/45R18 G40 K1a T93 A01 A12 A14
DXA 70-134 225/40R18 K1a K1b K2b K5d T92 A18 A58 B02
e13*2007/46*1103*.. 70-134 235/40R18 G40 K1c K2a K2b K4i K5d K6i K8e KmS V18 S08
- incl. Facelift 2015 T95
70-134 245/35R18 K1c K2a K2b K4i K5d K6i K7d K8i T92
Ford Kuga (I) 100-147 235/50R18 K1a K1b K2b A01 A12 A14
DM2 100-147 245/45R18 K1a K2b A18 A57 B02
e13*2001/116* 100-147 245/50R18 K1c K2b S07
0109*19-31 100-147 255/45R18 K1a K1b K2b
Ford Kuga (II) 85-134 225/50R18 K1c K2b R37 A01 A12 A14
DM2 85-134 225/55R18 G01 K1c K2b R37 A18 A57 S08
e13*2001/116* 85-134 235/45R18 K1a K1b K2b
0109*31-.. 85-134 235/50R18 K1c K2a K2b
- ab Modell 2013 85-134 245/45R18 K1c K2b
85-134 245/50R18 G01 K1c K2a K2b
85-134 255/45R18 K1c K2a K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49978 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55081314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ SOFIA 8018
Hersteller tyremotive GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford Mondeo (V) 85-177 215/45R18 K2b K6g T89 T93 A01 A12 A14
BA7 85-177 225/45R18 K2b K6g T91 A18 A57 Flh
e13*2001/116* 85-177 235/45R18 K1a K1b K2b K4i K6g K6j Lim V00 V18
0249*26-.. 85-177 245/40R18 K1c K2b K4i K5d K6h K6n S08
- ab MJ 2015 (MK5)
Ford Mondeo Turnier 85-177 215/45R18 K2b K6g T89 T93 A01 A12 A14
(V) 85-177 225/45R18 K2b K6g T91 A18 A57 Car
BA7 85-177 235/45R18 K1a K1b K2b K4i K6g K6j V00 V18 S08
e13*2001/116* 85-177 245/40R18 K1c K2b K4i K5d K6h K6n
0249*26-..
- ab MJ 2015 (MK5)
Ford S-Max (I) 74-176 225/45R18 K2b T95 A01 A12 A14
WA6 74-176 235/40R18 K1a K2b K46 T93 T95 A18 A58 B02
e13*2001/116* 74-176 235/45R18 K1a K2b K46 T94 T98 V18 S11
0185*00-23 74-176 245/40R18 K1a K2b K46 T93 T97
Ford Transit/Tourneo 55-125 215/45R18 K1a T89 T93 A01 A12 A14
Connect 55-125 225/45R18 K1a K1b K2b K4i K6f T91 T95 A18 A58 V18
PJ2, PU2 55-125 235/40R18 K1c K2a K2b K4i K6f K8h K8x T91 S08
e1*2001/116* T95
0207*16-..; 55-125 245/40R18 K1c K2a K2b K3b K4i K6f K8h K8x
e1*2007/46*0272*04-.. T93 T97
ab Modell 2014
Jaguar F-Pace 132 245/60R18 A32 141 A14 A18 A57
DC S12
e11*2007/46*3324*..
Jaguar XE 120-132 215/45R18 K1a R37 T93 A01 A12 A14
JA 120-177 225/40R18 K1a T92 A18 A58 Lim
e11*2007/46*2150*.. 120-177 225/45R18 K1a T91 T95 V18 S06
120-177 235/40R18 K1c T91 T95
120-177 235/45R18 K1c
120-177 245/40R18 K1c K2a K2b K6s
Jaguar XF 120-202 235/50R18 A12 A14 A18
CC9 120-202 245/45R18 B03 Lim V18
e11*2001/116*0323*. 120-202 255/45R18 S06
Jaguar XF 120-177 225/50R18 A01 K1a R37 A12 A14 A18
JB 120-177 235/45R18 R37 A58 Lim V18
e11*2007/46*2981*.. 120-280 245/45R18 A01 K1a S13
120-280 255/45R18 A01 K1a
Jaguar XJ 152-291 235/50R18 K41 R35 A01 A12 A14
N*3 152-291 245/45R18 K41 A18 B02 NBF
e11*2001/116*0217*.. 152-291 255/45R18 K41 K43 V18 S06
Land Rover Discovery 110-177 225/60R18 K1a A01 A12 A14
Sport 110-177 225/65R18 K1a 141 A18 A57 S03
LC 110-177 235/60R18 K1a K1b 143
e11*2007/46*1659*.. 110-177 255/55R18 K1c K2b
Land Rover Freelan- 110-171 235/60R18 K1a K1b K2b K45 A01 A12 A14
der 2 110-171 255/55R18 K1c K2b A18 S04
LF
e11*2001/116*0300*.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49978 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55081314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ SOFIA 8018
Hersteller tyremotive GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Land Rover Range- 110-177 225/60R18 A12 A14 A18
Rover Evoque 110-177 235/55R18 A01 K2b A57 Cbo Cpe
LV, LV-A 110-177 235/60R18 A01 K2b Y85 S04
e11*2007/46*0223*..; 110-177 255/50R18 A01 K1a K1b K2b
e3*2007/46*0221*.. 110-177 255/55R18 A01 K1a K1b K2b
Volvo C70 100-169 215/45R18 A12 A14 A18
M 100-169 225/40R18 A01 K46 T88 B02 Cbo V18
e4*2001/116*0076 100-169 235/40R18 A01 K42 K46 S05
*08-.. 100-169 245/35R18 A01 K42 K46 T88
Volvo S60, V60 84-242 215/45R18 K1a K1b K2b K4i K6f T89 T93 A01 A12 A14
F, F-N2D 84-242 225/40R18 K1c K2b K4i K6f T92 A18 A57 Car
e9*2007/46*0023*..; 84-242 235/40R18 K1c K2b K3i K4i K5b K6f T91 T95 Lim Npf V00
e13*2007/46*1157*.. 84-242 245/35R18 K1c K2b K3i K4i K5b K6f T92 V18 S09
84-242 245/40R18 K1c K2b K3i K4i K5b K6f
Volvo S60CC, V60CC 110-187 225/50R18 K1c K2b K4i K5w A01 A12 A14
F 110-187 235/45R18 K1a K1b K5w A18 A57 Car
e9*2007/46*0023*.. 110-187 235/50R18 K1c K2b K3s K4i K5b K5x K6b K6w KMV Lim S09
110-187 245/45R18 K1c K2b K4i K5w
110-187 255/45R18 K1c K2b K3s K4i K5b K5x K6b K6w
Volvo S80 80-232 225/45R18 A01 K1b K2b T91 T95 A12 A14 A18
A, A-2D 80-232 235/40R18 A01 K1a K1b K2b K46 T91 T93 V00 V18 S09
e9*2001/116*0057*.., 80-232 245/40R18 A01 K1c K2b K41 K42 K45 K46
e1*2001/116*0504*..
Volvo S90, V90 140-187 225/50R18 R37 A12 A14 A18
P 140-187 235/45R18 R37 A57 Car Lim
e4*2007/46*1067*.. 140-187 235/50R18 A01 K1a K2a K2b K3i K5d R37 S02
140-235 245/45R18
140-235 255/45R18 A01 K1a K2a K2b K3i K5d
Volvo V40 84 - 187 215/40R18 K1a K1b K6g T85 T89 A01 A12 A14
M, M-N2E 84 - 187 225/40R18 K1c K2b K6g A18 A58 Flh
e4*2001/116* 84 - 187 235/35R18 K1c K2b K3i K5b K6h K8e T86 T90 V18 X4V S07
0076*27-..; 84 - 187 235/40R18 K1c K2b K3i K5b K6h K8e
e13*2007/46*1337*.. 84 - 187 245/35R18 K1c K2b K3i K5b K6h K8e
Volvo V40 CC 84-187 215/45R18 K1a K1b A01 A12 A14
M, M-N2E 84-187 225/45R18 K1c A18 A57 Flh
e4*2001/116* 84-187 235/40R18 K1c K2b V00 V18 S07
0076*29..; 84-187 245/40R18 K1c K2b K6g K6j
e13*2007/46*1337*..
- Cross Country
Volvo V60 Hybrid 120-162 235/40R18 K1c K2b K3i K4i K5b K6f T95 A01 A12 A14
G 120-162 235/45R18 G81 K1c K2b K3i K4i K5b K6f A18 A56 Car
e9*2007/46*0093*.. 120-162 245/40R18 K1c K2b K3i K4i K5b K6f S09
Volvo V70 80-224 225/45R18 A01 K1b T91 T95 A12 A14 A18
B, /-2D, /-N2D, /-N2E 80-224 235/40R18 A01 K1a K1b K2b K46 T91 T93 Car V00 V18
e9*2001/116*0065*..; 80-224 245/40R18 A01 K1c K2b K41 K42 K45 K46 X7V S09
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49978 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55081314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ SOFIA 8018
Hersteller tyremotive GmbH

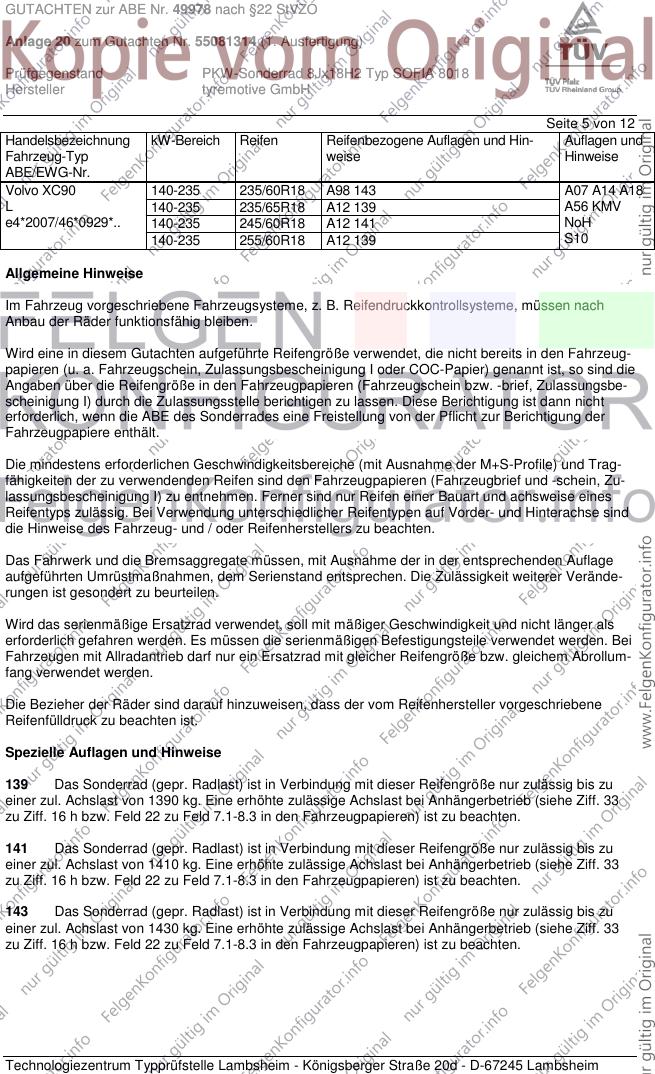

Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Volvo XC90 140-235 235/60R18 A98 143 A07 A14 A18
L 140-235 235/65R18 A12 139 A56 KMV
e4*2007/46*0929*.. 140-235 245/60R18 A12 141 NoH
140-235 255/60R18 A12 139 S10
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
139 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1390 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49978 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55081314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ SOFIA 8018
Hersteller tyremotive GmbH

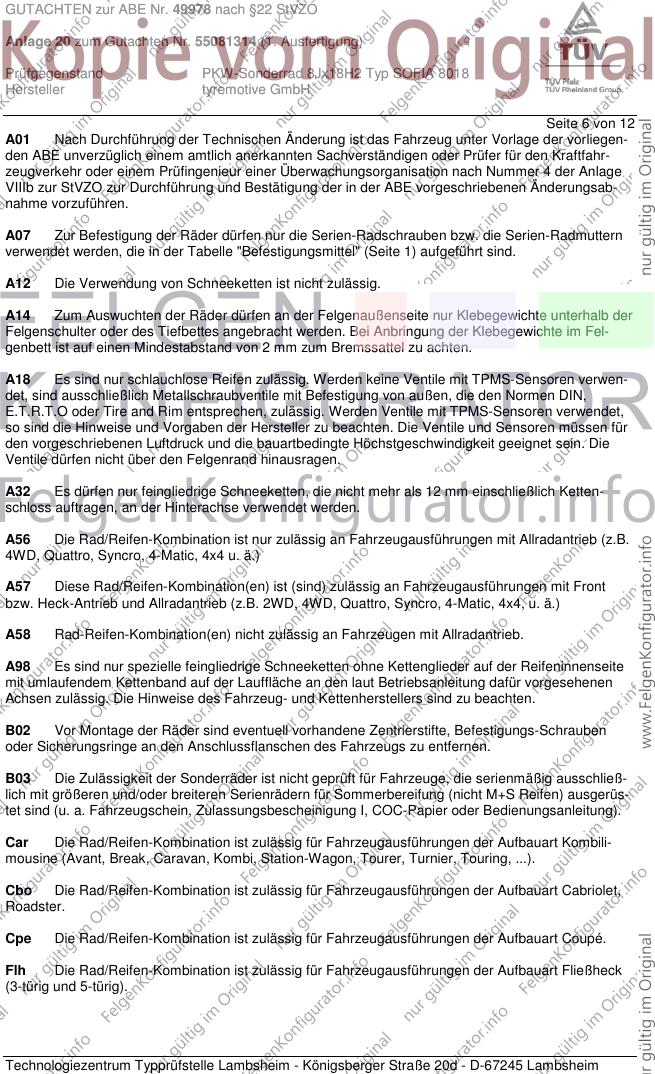

Seite 6 von 12
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49978 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55081314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ SOFIA 8018
Hersteller tyremotive GmbH

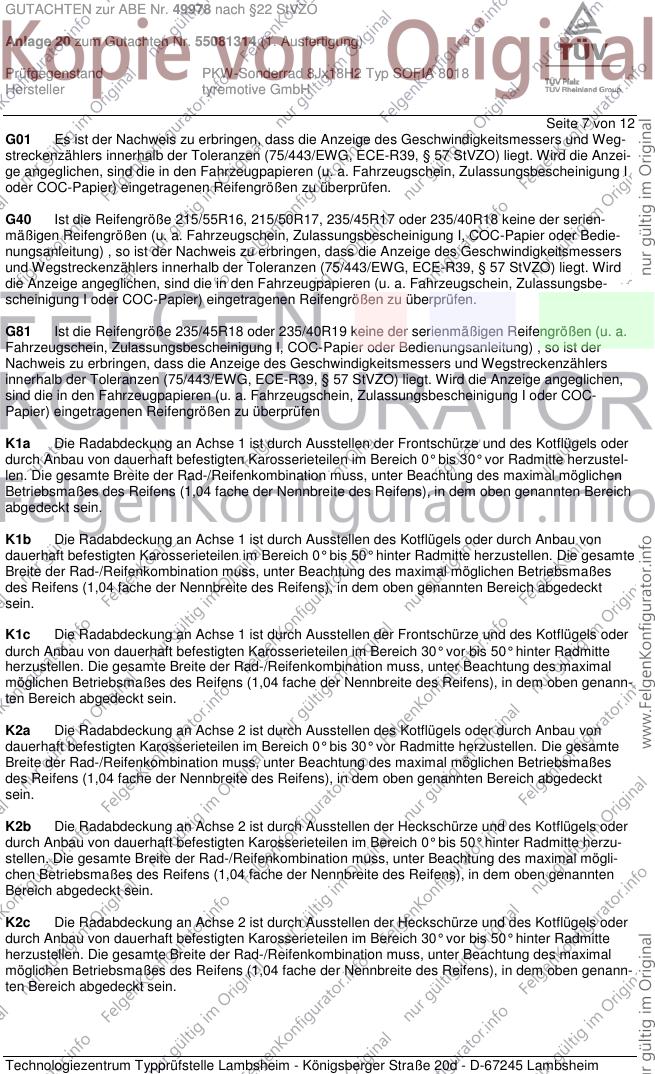

Seite 7 von 12
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedie-
nungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers
und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49978 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55081314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ SOFIA 8018
Hersteller tyremotive GmbH

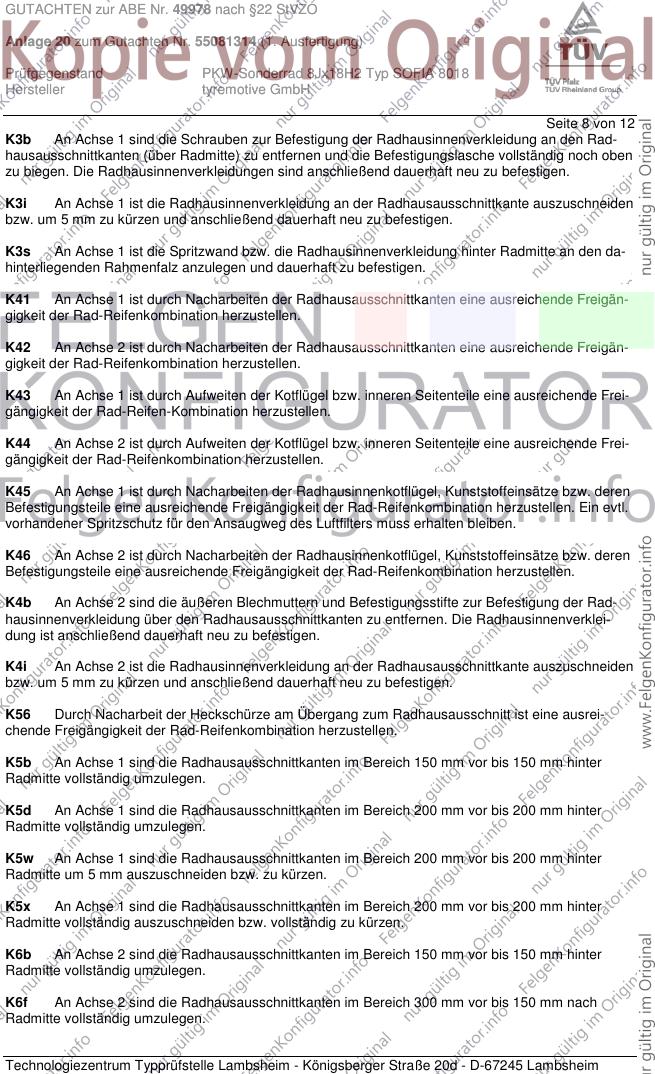

Seite 8 von 12
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch oben
zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der Rad-
hausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die Radhausinnenverklei-
dung ist anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49978 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55081314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ SOFIA 8018
Hersteller tyremotive GmbH

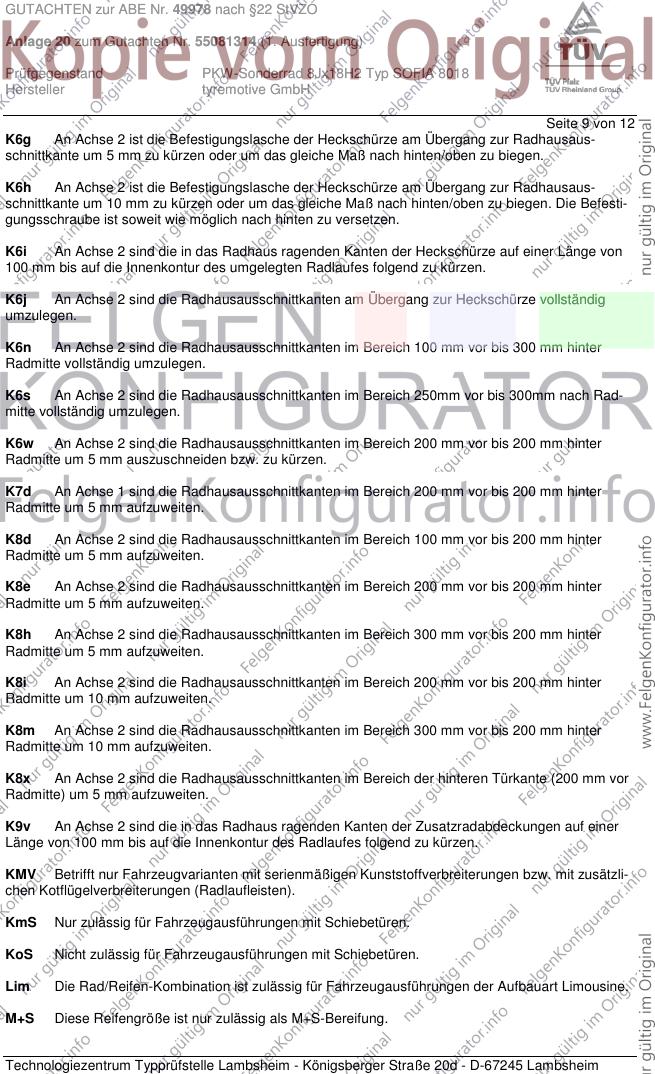

Seite 9 von 12
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6n An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K6s An Achse 2 sind die Radhausausschnittkanten im Bereich 250mm vor bis 300mm nach Rad-
mitte vollständig umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8x An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200 mm vor
Radmitte) um 5 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49978 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55081314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ SOFIA 8018
Hersteller tyremotive GmbH

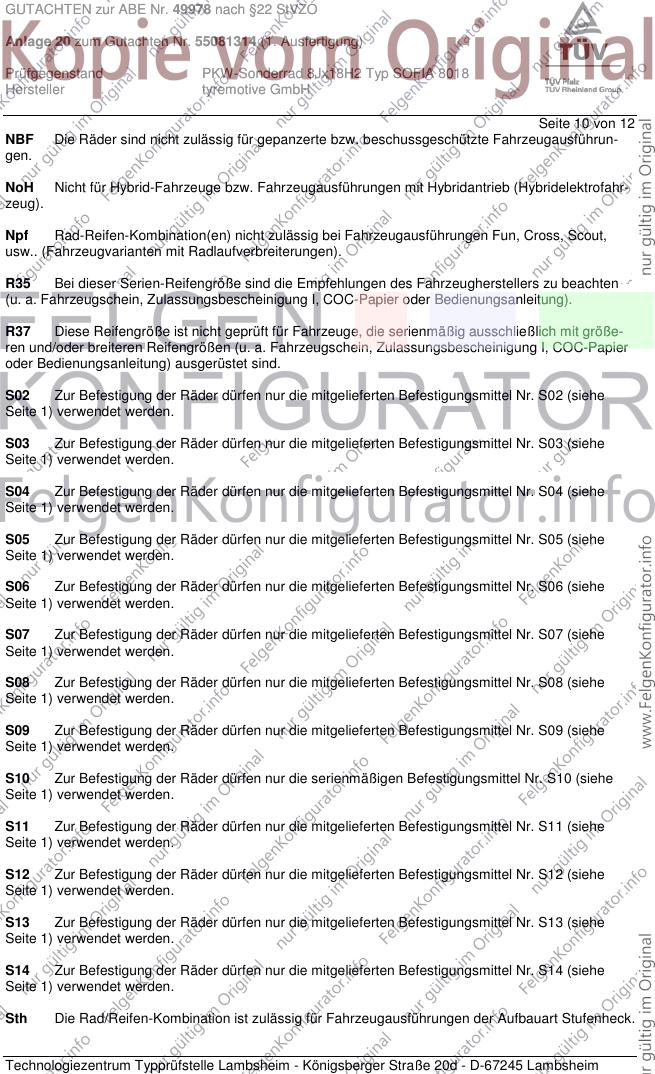

Seite 10 von 12
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
zeug).
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
S12 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S12 (siehe
Seite 1) verwendet werden.
S13 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S13 (siehe
Seite 1) verwendet werden.
S14 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S14 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49978 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55081314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ SOFIA 8018
Hersteller tyremotive GmbH

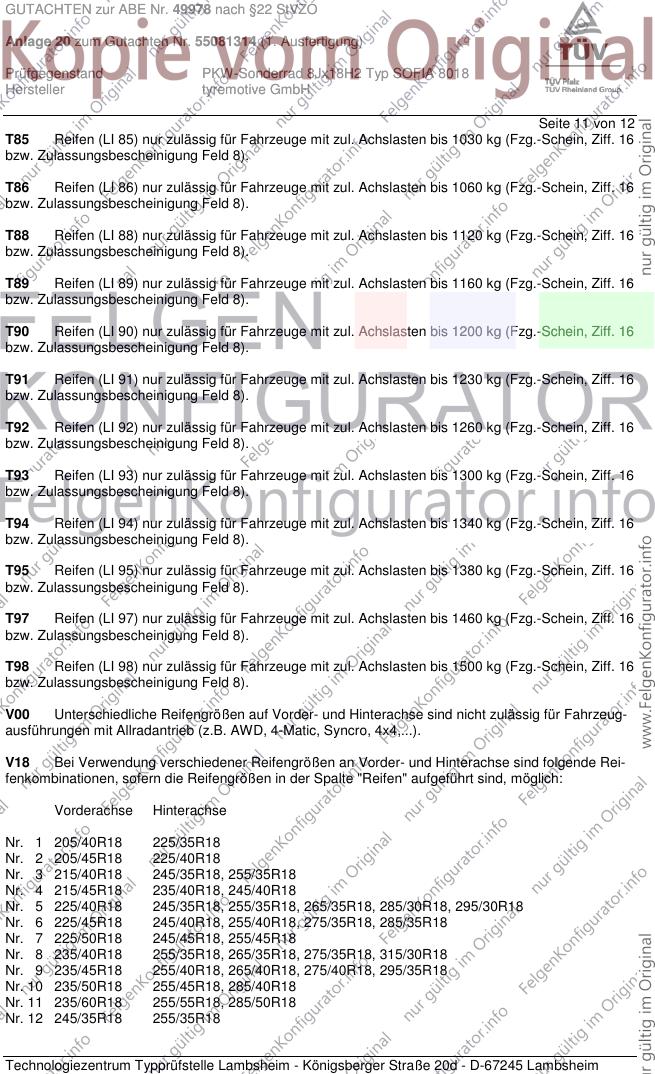

Seite 11 von 12
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49978 nach §22 StVZO
Anlage 20 zum Gutachten Nr. 55081314 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ SOFIA 8018
Hersteller tyremotive GmbH

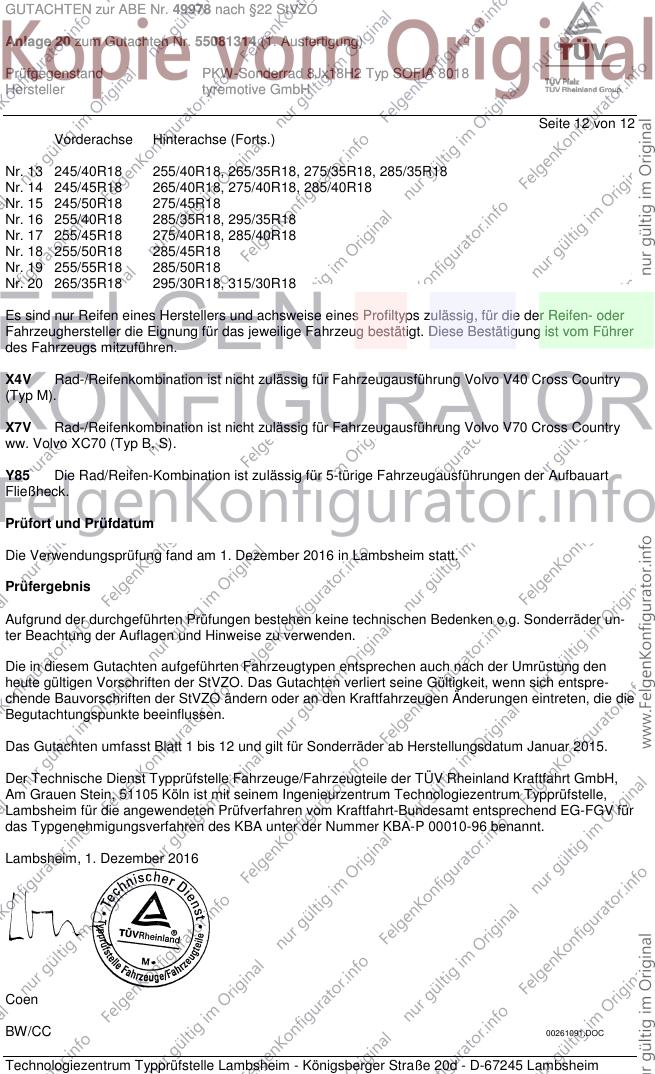

Seite 12 von 12
Vorderachse Hinterachse (Forts.)
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. Dezember 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Januar 2015.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. Dezember 2016
Coen
BW/CC 00261091.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
