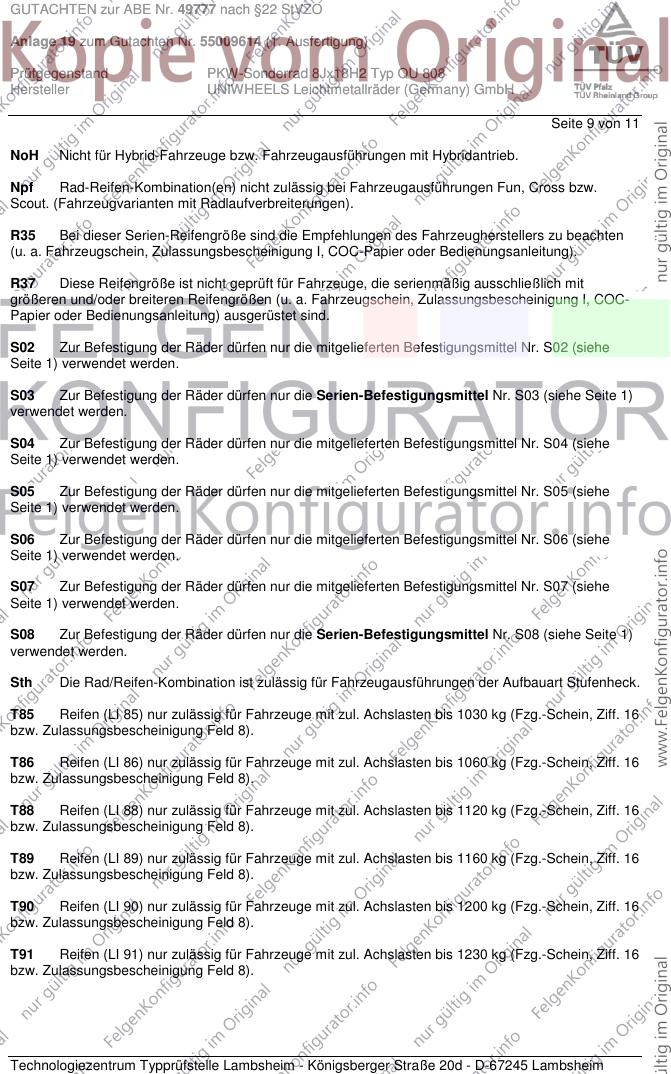

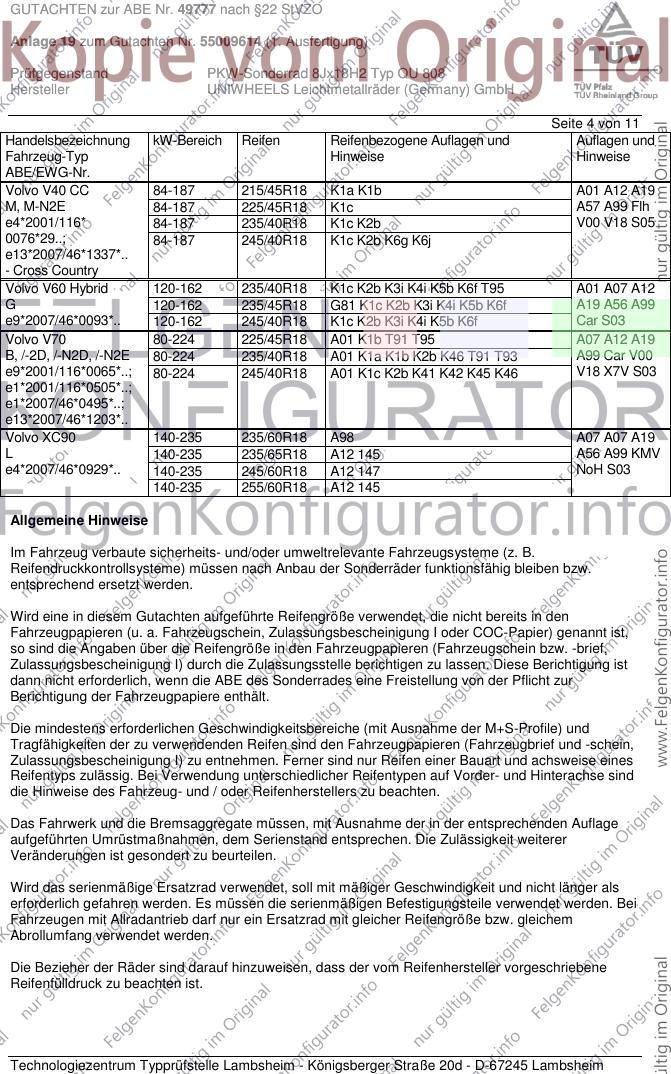

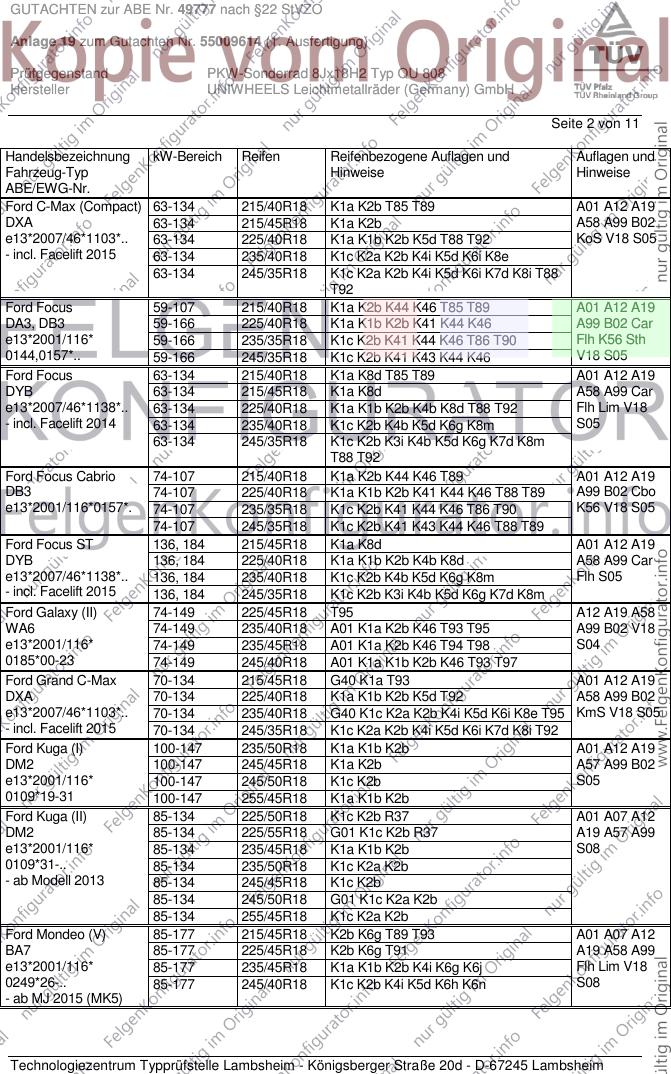

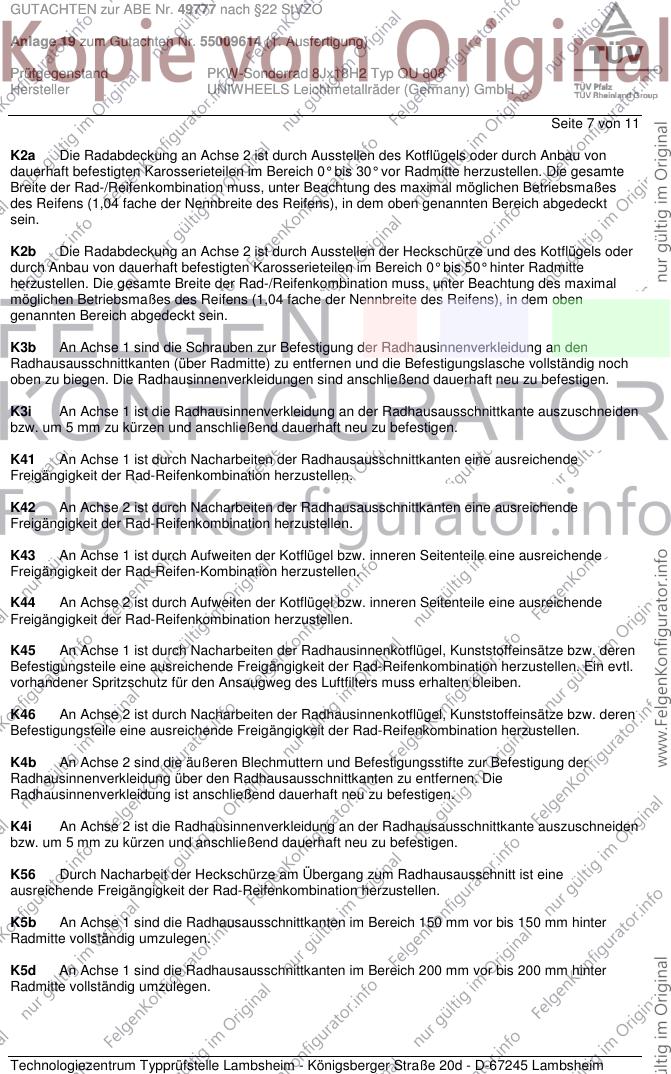

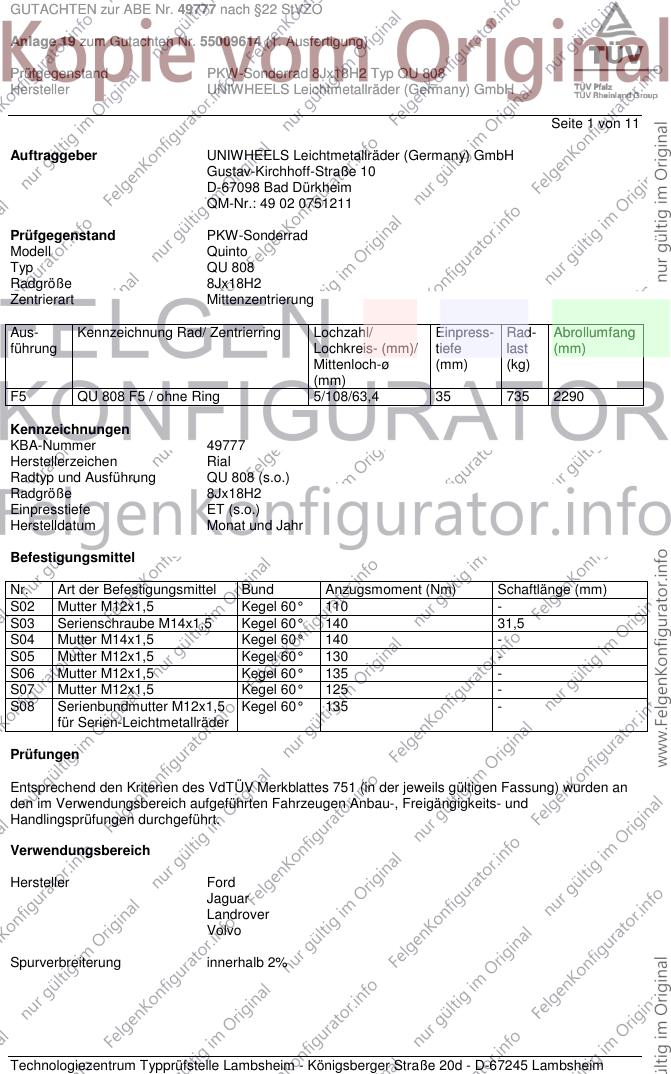

GUTACHTEN zur ABE Nr. 49777 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55009614 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ QU 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 1 von 11
Auftraggeber UNIWHEELS Leichtmetallräder (Germany) GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0751211
Prüfgegenstand PKW-Sonderrad
Modell Quinto
Typ QU 808
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
F5 QU 808 F5 / ohne Ring 5/108/63,4 35 735 2290
Kennzeichnungen
KBA-Nummer 49777
Herstellerzeichen Rial
Radtyp und Ausführung QU 808 (s.o.)
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Serienschraube M14x1,5 Kegel 60° 140 31,5
S04 Mutter M14x1,5 Kegel 60° 140 -
S05 Mutter M12x1,5 Kegel 60° 130 -
S06 Mutter M12x1,5 Kegel 60° 135 -
S07 Mutter M12x1,5 Kegel 60° 125 -
S08 Serienbundmutter M12x1,5 Kegel 60° 135 -
für Serien-Leichtmetallräder
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Landrover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49777 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55009614 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ QU 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-Max (Compact) 63-134 215/40R18 K1a K2b T85 T89 A01 A12 A19
DXA 63-134 215/45R18 K1a K2b A58 A99 B02
e13*2007/46*1103*.. 63-134 225/40R18 K1a K1b K2b K5d T88 T92 KoS V18 S05
- incl. Facelift 2015 63-134 235/40R18 K1c K2a K2b K4i K5d K6i K8e
63-134 245/35R18 K1c K2a K2b K4i K5d K6i K7d K8i T88
T92
Ford Focus 59-107 215/40R18 K1a K2b K44 K46 T85 T89 A01 A12 A19
DA3, DB3 59-166 225/40R18 K1a K1b K2b K41 K44 K46 A99 B02 Car
e13*2001/116* 59-166 235/35R18 K1c K2b K41 K44 K46 T86 T90 Flh K56 Sth
0144,0157*.. 59-166 245/35R18 K1c K2b K41 K43 K44 K46 V18 S05
Ford Focus 63-134 215/40R18 K1a K8d T85 T89 A01 A12 A19
DYB 63-134 215/45R18 K1a K8d A58 A99 Car
e13*2007/46*1138*.. 63-134 225/40R18 K1a K1b K2b K4b K8d T88 T92 Flh Lim V18
- incl. Facelift 2014 63-134 235/40R18 K1c K2b K4b K5d K6g K8m S05
63-134 245/35R18 K1c K2b K3i K4b K5d K6g K7d K8m
T88 T92
Ford Focus Cabrio 74-107 215/40R18 K1a K2b K44 K46 T89 A01 A12 A19
DB3 74-107 225/40R18 K1a K1b K2b K41 K44 K46 T88 T89 A99 B02 Cbo
e13*2001/116*0157*. 74-107 235/35R18 K1c K2b K41 K44 K46 T86 T90 K56 V18 S05
74-107 245/35R18 K1c K2b K41 K43 K44 K46 T88 T89
Ford Focus ST 136, 184 215/45R18 K1a K8d A01 A12 A19
DYB 136, 184 225/40R18 K1a K1b K2b K4b K8d A58 A99 Car
e13*2007/46*1138*.. 136, 184 235/40R18 K1c K2b K4b K5d K6g K8m Flh S05
- incl. Facelift 2015 136, 184 245/35R18 K1c K2b K3i K4b K5d K6g K7d K8m
Ford Galaxy (II) 74-149 225/45R18 T95 A12 A19 A58
WA6 74-149 235/40R18 A01 K1a K2b K46 T93 T95 A99 B02 V18
e13*2001/116* 74-149 235/45R18 A01 K1a K2b K46 T94 T98 S04
0185*00-23 74-149 245/40R18 A01 K1a K1b K2b K46 T93 T97
Ford Grand C-Max 70-134 215/45R18 G40 K1a T93 A01 A12 A19
DXA 70-134 225/40R18 K1a K1b K2b K5d T92 A58 A99 B02
e13*2007/46*1103*.. 70-134 235/40R18 G40 K1c K2a K2b K4i K5d K6i K8e T95 KmS V18 S05
- incl. Facelift 2015 70-134 245/35R18 K1c K2a K2b K4i K5d K6i K7d K8i T92
Ford Kuga (I) 100-147 235/50R18 K1a K1b K2b A01 A12 A19
DM2 100-147 245/45R18 K1a K2b A57 A99 B02
e13*2001/116* 100-147 245/50R18 K1c K2b S05
0109*19-31 100-147 255/45R18 K1a K1b K2b
Ford Kuga (II) 85-134 225/50R18 K1c K2b R37 A01 A07 A12
DM2 85-134 225/55R18 G01 K1c K2b R37 A19 A57 A99
e13*2001/116* 85-134 235/45R18 K1a K1b K2b S08
0109*31-.. 85-134 235/50R18 K1c K2a K2b
- ab Modell 2013 85-134 245/45R18 K1c K2b
85-134 245/50R18 G01 K1c K2a K2b
85-134 255/45R18 K1c K2a K2b
Ford Mondeo (V) 85-177 215/45R18 K2b K6g T89 T93 A01 A07 A12
BA7 85-177 225/45R18 K2b K6g T91 A19 A58 A99
e13*2001/116* 85-177 235/45R18 K1a K1b K2b K4i K6g K6j Flh Lim V18
0249*26-.. 85-177 245/40R18 K1c K2b K4i K5d K6h K6n S08
- ab MJ 2015 (MK5)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49777 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55009614 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ QU 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo Turnier 85-177 215/45R18 K2b K6g T89 T93 A01 A07 A12
(V) 85-177 225/45R18 K2b K6g T91 A19 A58 A99
BA7 85-177 235/45R18 K1a K1b K2b K4i K6g K6j Car V18 S08
e13*2001/116* 85-177 245/40R18 K1c K2b K4i K5d K6h K6n
0249*26-..
- ab MJ 2015 (MK5)
Ford S-Max (I) 74-176 225/45R18 K2b T95 A01 A12 A19
WA6 74-176 235/40R18 K1a K2b K46 T93 T95 A58 A99 B02
e13*2001/116* 74-176 235/45R18 K1a K2b K46 T94 T98 V18 S04
0185*00-23 74-176 245/40R18 K1a K2b K46 T93 T97
Ford Transit/Tourneo 55-125 215/45R18 K1a T89 T93 A01 A12 A19
Connect 55-125 225/45R18 K1a K1b K2b K4i K6f T91 T95 A58 A99 V18
PJ2, PU2 55-125 235/40R18 K1c K2a K2b K4i K6f K8h K8x T91 T95 S06
e1*2001/116* 55-125 245/40R18 K1c K2a K2b K3b K4i K6f K8h K8x T93
0207*16-..; T97
e1*2007/46*0272*04-..
ab Modell 2014
Jaguar XF 120-202 235/50R18 A12 A19 A99
CC9 120-202 245/45R18 B03 Lim V18
e11*2001/116*0323*. 120-202 255/45R18 S07
Jaguar XJ 152-291 235/50R18 K41 R35 A01 A12 A19
N*3 152-291 245/45R18 K41 A99 B02 NBF
e11*2001/116*0217*.. 152-291 255/45R18 K41 K43 V18 S07
Land Rover Freelander 110-171 235/60R18 K1a K1b K2b K45 A01 A12 A19
2 110-171 255/55R18 K1c K2b A99 S04
LF
e11*2001/116*0300*.
Land Rover Range- 110-177 225/60R18 A12 A19 A57
Rover Evoque 110-177 235/55R18 A01 K2b A99 S04
LV, LV-A 110-177 235/60R18 A01 K2b
e11*2007/46*0223*..; 110-177 255/50R18 A01 K1a K1b K2b
e3*2007/46*0221*.. 110-177 255/55R18 A01 K1a K1b K2b
Volvo C70 100-169 215/45R18 A12 A19 A99
M 100-169 225/40R18 A01 K46 T88 B02 Cbo V18
e4*2001/116*0076 100-169 235/40R18 A01 K42 K46 S02
*08-.. 100-169 245/35R18 A01 K42 K46 T88
Volvo S60, V60 84-242 215/45R18 K1a K1b K2b K4i K6f T89 T93 A01 A07 A12
F, F-N2D 84-242 225/40R18 K1c K2b K4i K6f T92 A19 A57 A99
e9*2007/46*0023*..; 84-242 235/40R18 K1c K2b K3i K4i K5b K6f T91 T95 Car Lim Npf
e13*2007/46*1157*.. 84-242 245/35R18 K1c K2b K3i K4i K5b K6f T92 V00 V18 S03
84-242 245/40R18 K1c K2b K3i K4i K5b K6f
Volvo S80 80-232 225/45R18 A01 K1b K2b T91 T95 A07 A12 A19
A, A-2D 80-232 235/40R18 A01 K1a K1b K2b K46 T91 T93 A99 V00 V18
e9*2001/116*0057*.., 80-232 245/40R18 A01 K1c K2b K41 K42 K45 K46 S03
e1*2001/116*0504*..
Volvo V40 84 - 187 215/40R18 K1a K1b K6g T85 T89 A01 A12 A19
M, M-N2E 84 - 187 225/40R18 K1c K2b K6g A58 A99 Flh
e4*2001/116* 84 - 187 235/35R18 K1c K2b K3i K5b K6h K8e T86 T90 V18 X4V S05
0076*27-..; 84 - 187 235/40R18 K1c K2b K3i K5b K6h K8e
e13*2007/46*1337*.. 84 - 187 245/35R18 K1c K2b K3i K5b K6h K8e
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49777 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55009614 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ QU 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V40 CC 84-187 215/45R18 K1a K1b A01 A12 A19
M, M-N2E 84-187 225/45R18 K1c A57 A99 Flh
e4*2001/116* 84-187 235/40R18 K1c K2b V00 V18 S05
0076*29..; 84-187 245/40R18 K1c K2b K6g K6j
e13*2007/46*1337*..
- Cross Country
Volvo V60 Hybrid 120-162 235/40R18 K1c K2b K3i K4i K5b K6f T95 A01 A07 A12
G 120-162 235/45R18 G81 K1c K2b K3i K4i K5b K6f A19 A56 A99
e9*2007/46*0093*.. 120-162 245/40R18 K1c K2b K3i K4i K5b K6f Car S03
Volvo V70 80-224 225/45R18 A01 K1b T91 T95 A07 A12 A19
B, /-2D, /-N2D, /-N2E 80-224 235/40R18 A01 K1a K1b K2b K46 T91 T93 A99 Car V00
e9*2001/116*0065*..; 80-224 245/40R18 A01 K1c K2b K41 K42 K45 K46 V18 X7V S03
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC90 140-235 235/60R18 A98 A07 A07 A19
L 140-235 235/65R18 A12 145 A56 A99 KMV
e4*2007/46*0929*.. 140-235 245/60R18 A12 147 NoH S03
140-235 255/60R18 A12 145
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49777 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55009614 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ QU 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 5 von 11

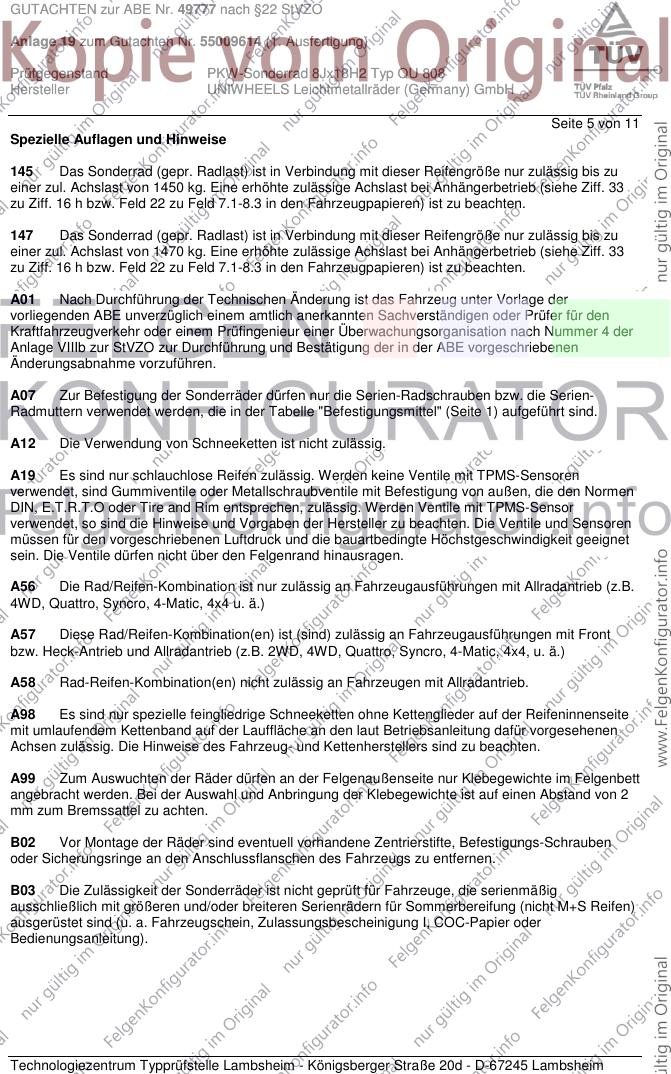

Spezielle Auflagen und Hinweise
145 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1450 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
147 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1470 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49777 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55009614 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ QU 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 6 von 11
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49777 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55009614 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ QU 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 7 von 11
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die
Radhausinnenverkleidung ist anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49777 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55009614 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ QU 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 8 von 11
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6n An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8x An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200 mm vor
Radmitte) um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49777 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55009614 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ QU 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 9 von 11
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die Serien-Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die Serien-Befestigungsmittel Nr. S08 (siehe Seite 1)
verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49777 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55009614 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ QU 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

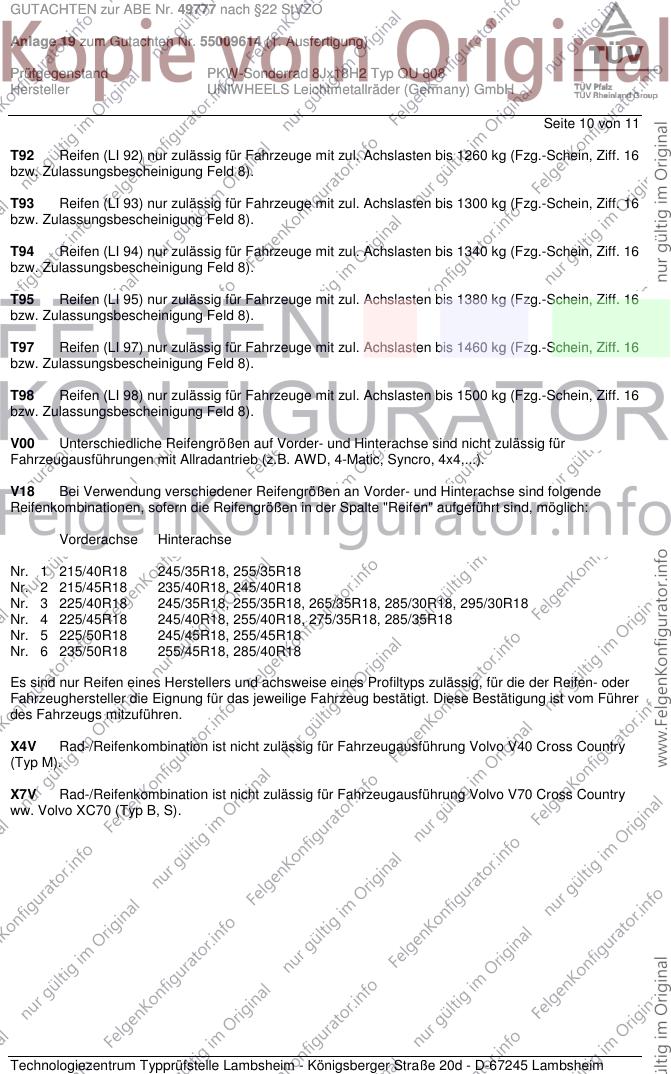

Seite 10 von 11
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/40R18 245/35R18, 255/35R18
Nr. 2 215/45R18 235/40R18, 245/40R18
Nr. 3 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 4 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 5 225/50R18 245/45R18, 255/45R18
Nr. 6 235/50R18 255/45R18, 285/40R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49777 nach §22 StVZO
Anlage 19 zum Gutachten Nr. 55009614 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ QU 808
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH

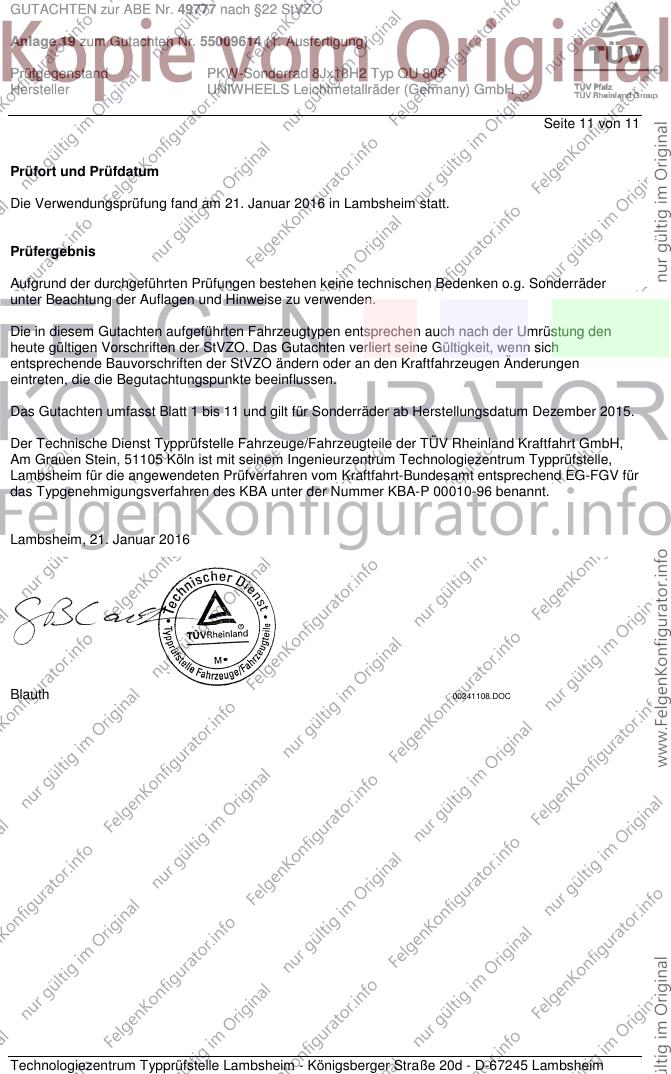

Seite 11 von 11
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. Januar 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Dezember 2015.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. Januar 2016
Blauth 00241108.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
