Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7 J x 17 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 51519
special wheels for passenger cars 7 J x 17 H2
Nummer der Genehmigung: 51519 Erweiterung Nr.: --
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
Reifen Gundlach GmbH
DE-56316 Raubach
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
OX15 7017
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 51519 Erweiterung Nr.: --
Approval No. Extension No.:

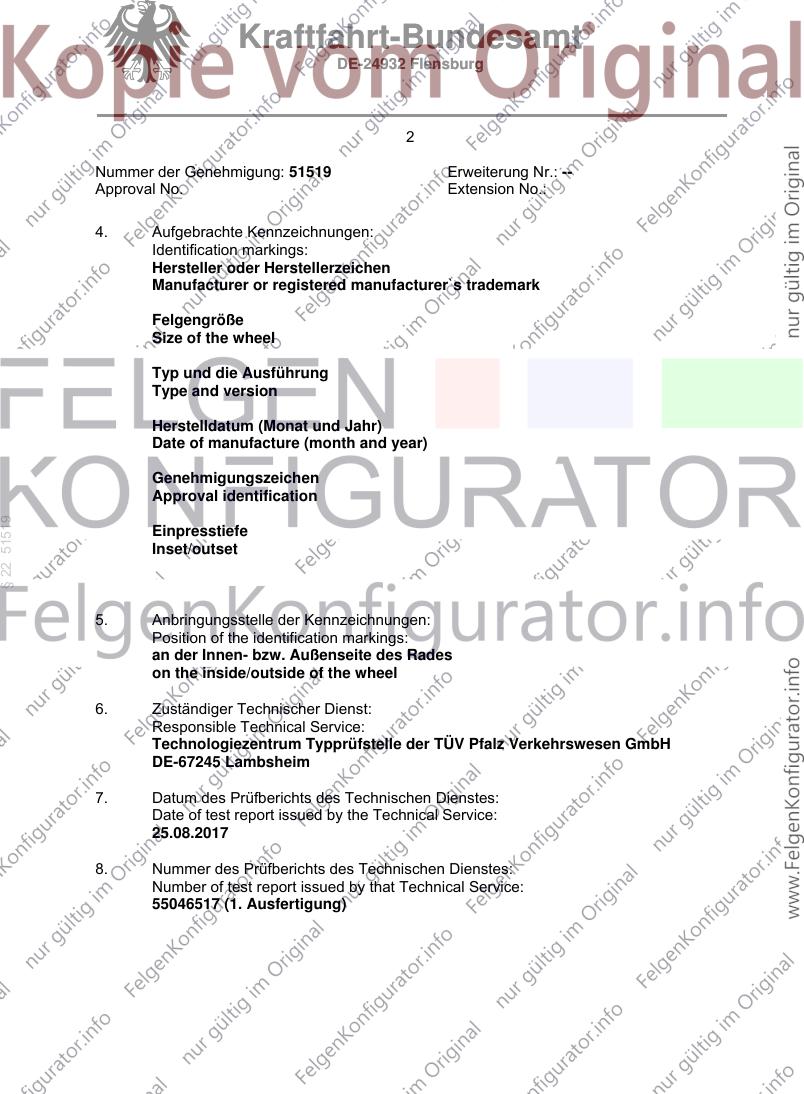

4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 51519
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
25.08.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55046517 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 51519 Erweiterung Nr.: --
Approval No. Extension No.:

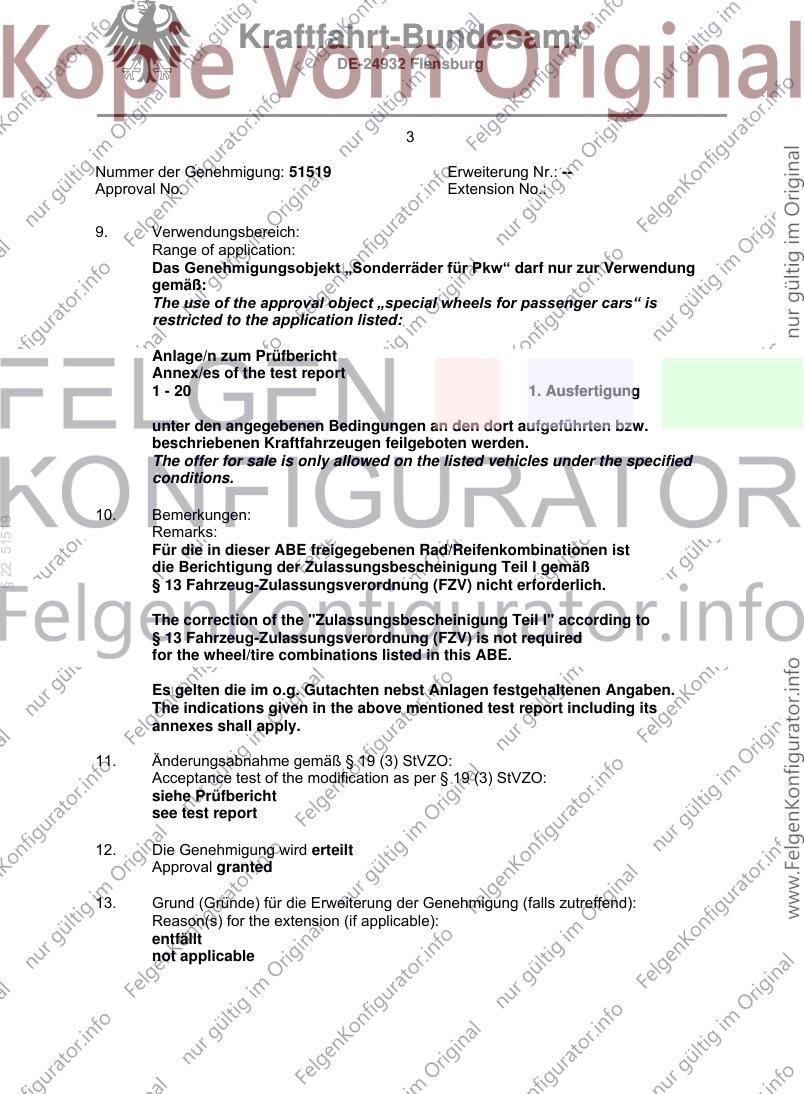

9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 20 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 51519
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erteilt
Approval granted
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
entfällt
not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 51519 Erweiterung Nr.: --
Approval No. Extension No.:
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 13.09.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51519
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package

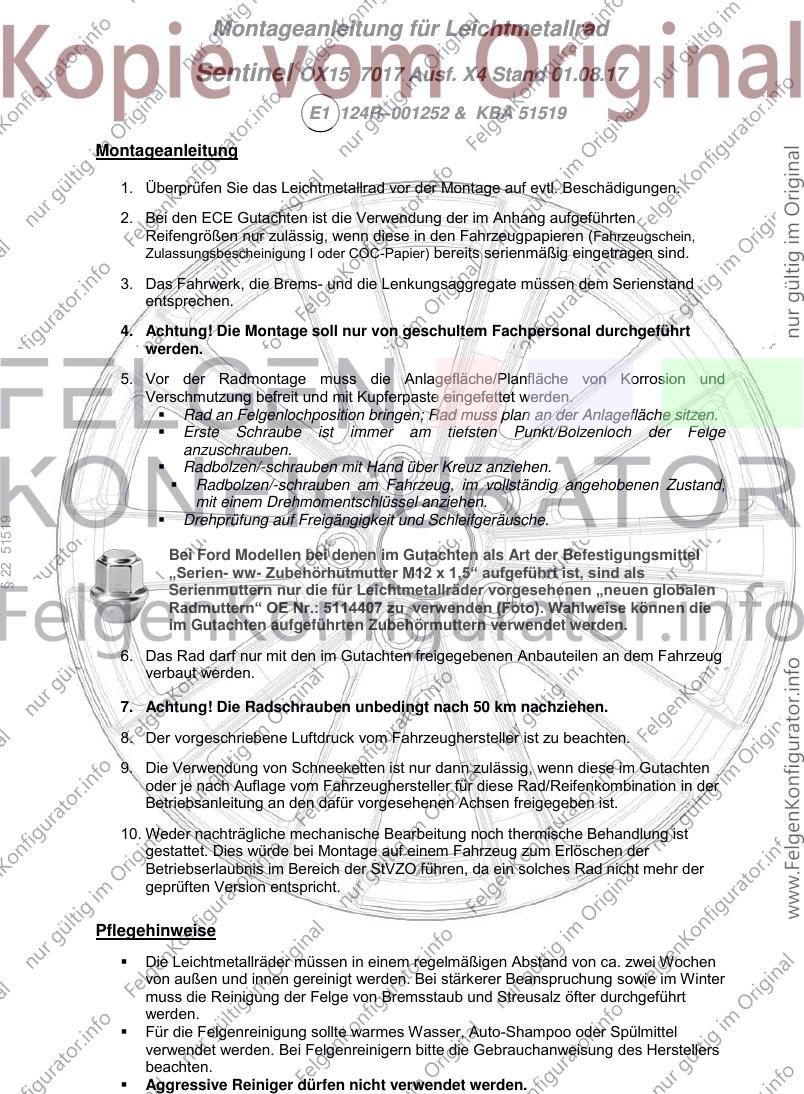

Montageanleitung für Leichtmetallrad
Sentinel OX15 7017 Ausf. X4 Stand 01.08.17
E1 124R–001252 & KBA 51519
Montageanleitung
1. Überprüfen Sie das Leichtmetallrad vor der Montage auf evtl. Beschädigungen.
2. Bei den ECE Gutachten ist die Verwendung der im Anhang aufgeführten
Reifengrößen nur zulässig, wenn diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) bereits serienmäßig eingetragen sind.
3. Das Fahrwerk, die Brems- und die Lenkungsaggregate müssen dem Serienstand
entsprechen.
4. Achtung! Die Montage soll nur von geschultem Fachpersonal durchgeführt
werden.
5. Vor der Radmontage muss die Anlagefläche/Planfläche von Korrosion und
Verschmutzung befreit und mit Kupferpaste eingefettet werden.
Rad an Felgenlochposition bringen; Rad muss plan an der Anlagefläche sitzen.
Erste Schraube ist immer am tiefsten Punkt/Bolzenloch der Felge
anzuschrauben.
Radbolzen/-schrauben mit Hand über Kreuz anziehen.
Radbolzen/-schrauben am Fahrzeug, im vollständig angehobenen Zustand,
mit einem Drehmomentschlüssel anziehen.
Drehprüfung auf Freigängigkeit und Schleifgeräusche.
§ 22 51519
Bei Ford Modellen bei denen im Gutachten als Art der Befestigungsmittel
„Serien- ww- Zubehörhutmutter M12 x 1,5“ aufgeführt ist, sind als
Serienmuttern nur die für Leichtmetallräder vorgesehenen „neuen globalen
Radmuttern“ OE Nr.: 5114407 zu verwenden (Foto). Wahlweise können die
im Gutachten aufgeführten Zubehörmuttern verwendet werden.
6. Das Rad darf nur mit den im Gutachten freigegebenen Anbauteilen an dem Fahrzeug
verbaut werden.
7. Achtung! Die Radschrauben unbedingt nach 50 km nachziehen.
8. Der vorgeschriebene Luftdruck vom Fahrzeughersteller ist zu beachten.
9. Die Verwendung von Schneeketten ist nur dann zulässig, wenn diese im Gutachten
oder je nach Auflage vom Fahrzeughersteller für diese Rad/Reifenkombination in der
Betriebsanleitung an den dafür vorgesehenen Achsen freigegeben ist.
10. Weder nachträgliche mechanische Bearbeitung noch thermische Behandlung ist
gestattet. Dies würde bei Montage auf einem Fahrzeug zum Erlöschen der
Betriebserlaubnis im Bereich der StVZO führen, da ein solches Rad nicht mehr der
geprüften Version entspricht.
Pflegehinweise
Die Leichtmetallräder müssen in einem regelmäßigen Abstand von ca. zwei Wochen
von außen und innen gereinigt werden. Bei stärkerer Beanspruchung sowie im Winter
muss die Reinigung der Felge von Bremsstaub und Streusalz öfter durchgeführt
werden.
Für die Felgenreinigung sollte warmes Wasser, Auto-Shampoo oder Spülmittel
verwendet werden. Bei Felgenreinigern bitte die Gebrauchanweisung des Herstellers
beachten.
Aggressive Reiniger dürfen nicht verwendet werden.

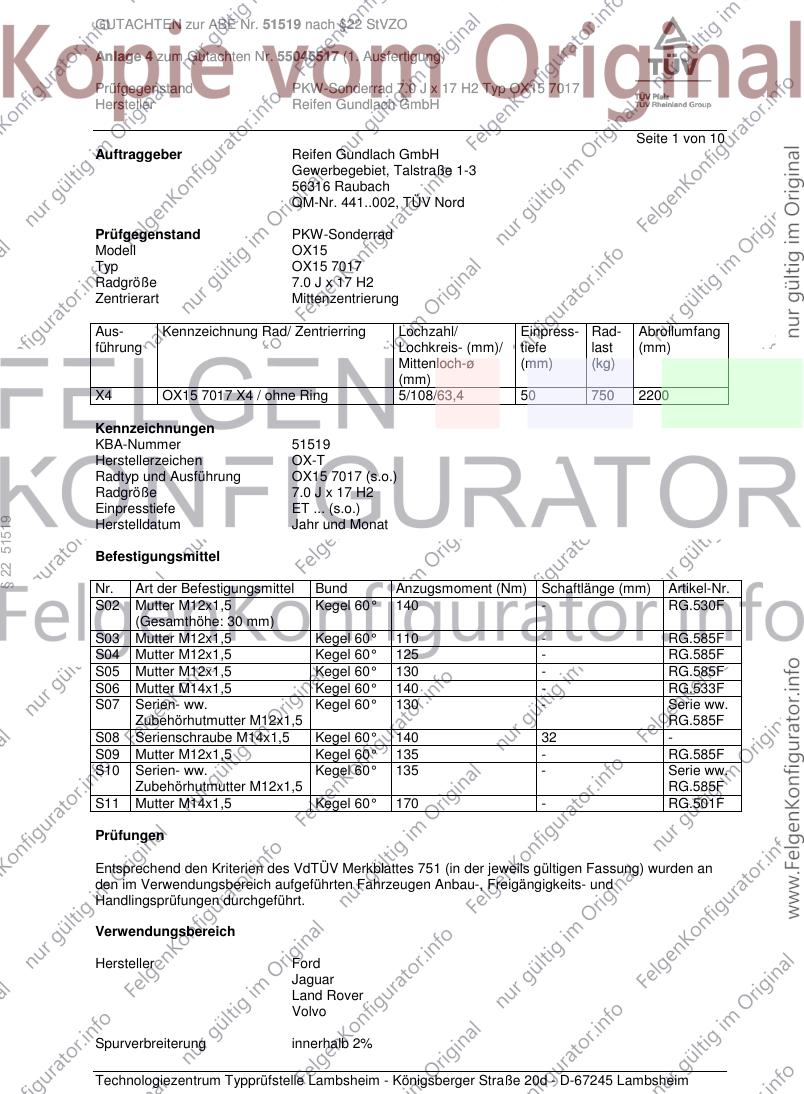

GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 1 von 10
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell OX15
Typ OX15 7017
Radgröße 7.0 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X4 OX15 7017 X4 / ohne Ring 5/108/63,4 50 750 2200
Kennzeichnungen
KBA-Nummer 51519
Herstellerzeichen OX-T
Radtyp und Ausführung OX15 7017 (s.o.)
Radgröße 7.0 J x 17 H2
Einpresstiefe ET ... (s.o.)
§ 22 51519
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
S02 Mutter M12x1,5 Kegel 60° 140 - RG.530F
(Gesamthöhe: 30 mm)
S03 Mutter M12x1,5 Kegel 60° 110 - RG.585F
S04 Mutter M12x1,5 Kegel 60° 125 - RG.585F
S05 Mutter M12x1,5 Kegel 60° 130 - RG.585F
S06 Mutter M14x1,5 Kegel 60° 140 - RG.533F
S07 Serien- ww. Kegel 60° 130 - Serie ww.
Zubehörhutmutter M12x1,5 RG.585F
S08 Serienschraube M14x1,5 Kegel 60° 140 32 -
S09 Mutter M12x1,5 Kegel 60° 135 - RG.585F
S10 Serien- ww. Kegel 60° 135 - Serie ww.
Zubehörhutmutter M12x1,5 RG.585F
S11 Mutter M14x1,5 Kegel 60° 170 - RG.501F
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Land Rover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/50R17 A12 A19 A99
DM2 66-107 215/45R17 B02 V17 S05
e13*2001/116*0109*. 66-107 225/45R17 A01 K25
Ford C-Max 63-134 205/50R17 A91 R37 A19 A58 A99
(Compact) 63-134 215/45R17 A33 R37 T87 T91 B02 KoS V17
DXA 63-134 215/50R17 A12 S10
e13*2007/46*1103*.. 63-134 225/45R17 A12
- incl. Facelift 2015
Ford Focus 166 205/50R17 M+S A12 A19 A99
DA3, DB3 166 215/45R17 M+S B02 Car Flh
e13*2001/116* 166 225/45R17 M+S Sth V17 S05
0144,0157*.. 59-107 205/50R17
59-107 215/45R17 T87
59-107 225/45R17
Ford Focus 63-134 205/50R17 A91 A19 A58 A99
DYB 63-134 215/45R17 A33 T87 T91 Car Flh Lim
e13*2007/46*1138*.. 63-134 215/50R17 A12 V17 S07
- incl. Facelift 2014
§ 22 51519
63-134 225/45R17 A12
Ford Focus Cabrio 74-107 205/50R17 A12 A19 A99
DB3 74-107 215/45R17 T87 T88 T91 B02 Cbo V17
e13*2001/116*0157*. 74-107 225/45R17 S05
Ford Focus RS 224 205/50R17 A13 M+S R09 A19 A58 A99
DA3, DA3-RS 224, 257 215/50R17 A91 M+S B02 Flh S05
e13*2001/116*0144*. 224, 257 225/45R17 A33 M+S
e13*2001/116*1010*.
Ford Focus ST 136, 184 215/50R17 A33 A19 A58 A99
DYB 136, 184 225/45R17 A33 Car Flh S07
e13*2007/46*1138*..
- incl. Facelift 2015
Ford Galaxy (II) 74-149 215/55R17 T94 T98 A12 A19 A58
WA6 74-149 225/50R17 T94 T98 A99 B02 S11
e13*2001/116* 74-149 235/50R17
0185*00-23
Ford Grand C-Max 70-134 205/50R17 A91 R37 T93 A19 A58 A99
DXA 70-134 215/50R17 A01 A12 G40 T95 B02 KmS V17
e13*2007/46*1103*.. 70-134 215/50R17 A12 R69 T95 S10
- incl. Facelift 2015 70-134 225/45R17 A12 T94
Ford Kuga (I) 100-147 215/60R17 A13 R37 A19 A57 A99
DM2 100-147 225/55R17 A33 R37 B02 S05
e13*2001/116* 100-147 235/55R17 A12
0109*19-31 100-147 245/50R17 A12
100-147 245/55R17 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Kuga (II) 85-134 215/60R17 A13 R37 A19 A57 A99
DM2 85-134 225/55R17 A13 R37 B03 S10
e13*2001/116* 85-134 225/60R17 A33 R37
0109*31-.. 85-134 235/50R17 A33
- ab Modell 2013 85-134 235/55R17 A33
- incl. Facelift 2016 85-134 245/50R17 A12
85-134 245/55R17 A12
Ford Mondeo (III) 166 205/50R17 M+S A12 A19 A58
B4Y, B5Y 66-150 205/50R17 T89 T93 A99 B02 B03
e1*98/14* 66-150 215/45R17 T87 T88 T91 Flh Sth S03
0154,0155*..
Ford Mondeo (IV) 74-176 215/45R17 A13 T87 T91 X98 A19 A58 A99
BA7 74-176 215/45R17 A01 A13 G98 T87 T91 B02 Flh Lim
e13*2001/116* 74-176 215/50R17 A01 A33 G40 V17 S02
0249*00-25 74-176 215/50R17 A33 R69
- incl. Facelift 2010 74-176 225/45R17 A13 T91 T94 X98
74-176 225/45R17 A01 A13 G98 T91 T94
74-92 205/50R17 A13 R37 T89 T93 X98
74-92 205/50R17 A01 A13 G98 R37 T89 T93
§ 22 51519
Ford Mondeo (V) 85-177 215/50R17 A91 A19 A57 A99
BA7 85-177 215/55R17 A91 Flh Lim V00
e13*2001/116* 85-177 225/50R17 A12 V17 S10
0249*26-.. 85-177 235/50R17 A12
- ab MJ 2015 (MK5)
Ford 166 205/50R17 M+S T89 T93 A12 A19 A58
Mondeo Turnier (III) 166 225/45R17 M+S T90 T91 A99 B02 B03
BWY 66-150 205/50R17 T89 T93 Car V17 S03
e1*98/14*0156*.. 66-150 215/45R17 T87 T88 T91
66-150 225/45R17 T90 T91
66-150 235/45R17 R70
Ford 74-176 215/45R17 A13 T87 T91 X98 A19 A58 A99
Mondeo Turnier (IV) 74-176 215/45R17 A01 A13 G98 T87 T91 B02 Car V17
BA7 74-176 215/50R17 A01 A33 G40 T90 T91 T93 S02
e13*2001/116* 74-176 215/50R17 A33 R69 T90 T91 T93
0249*00-25 74-176 225/45R17 A13 T91 T94 X98
- incl. Facelift 2010 74-176 225/45R17 A01 A13 G98 T91 T94
74-92 205/50R17 A13 R37 T89 T93 X98
74-92 205/50R17 A01 A13 G98 R37 T89 T93
Ford 85-177 215/50R17 A91 A19 A57 A99
Mondeo Turnier (V) 85-177 215/55R17 A91 Car V00 V17
BA7 85-177 225/50R17 A12 S10
e13*2001/116* 85-177 235/50R17 A12
0249*26-..
- ab MJ 2015 (MK5)
Ford S-Max (I) 74-176 215/55R17 T94 T98 A12 A19 A58
WA6 74-176 225/50R17 T94 T98 A99 B02 S11
e13*2001/116* 74-176 235/50R17
0185*00-23
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

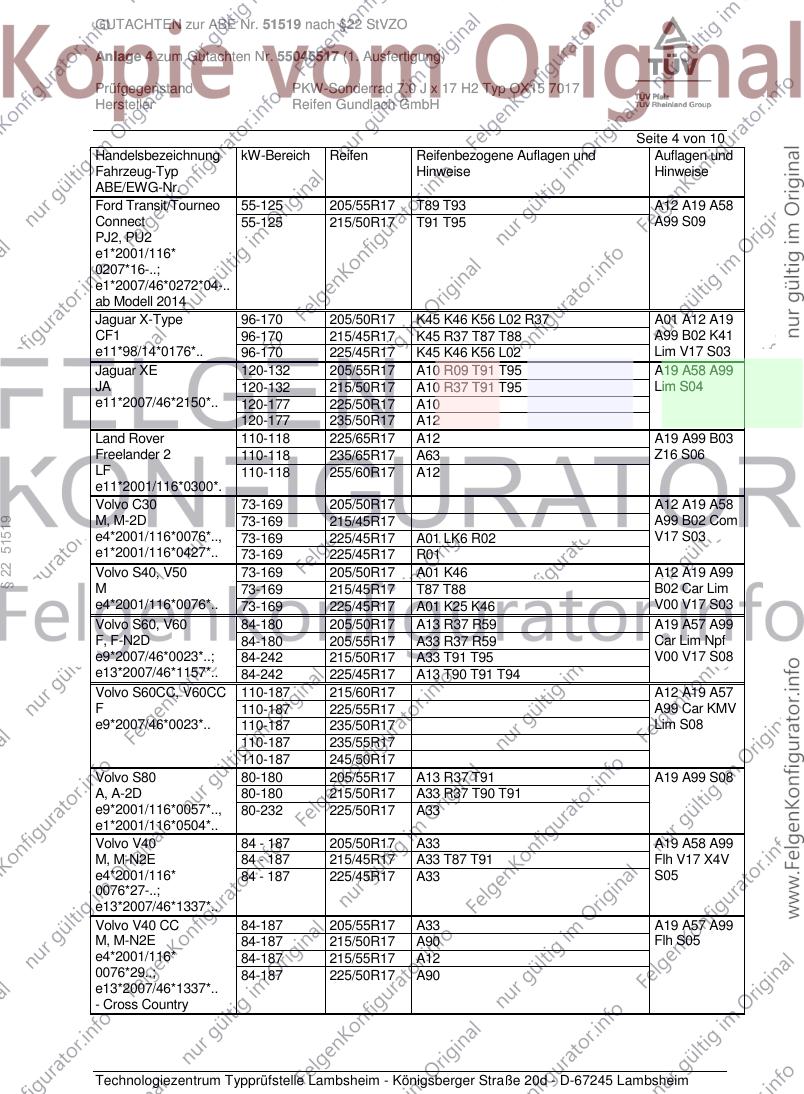

GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Transit/Tourneo 55-125 205/55R17 T89 T93 A12 A19 A58
Connect 55-125 215/50R17 T91 T95 A99 S09
PJ2, PU2
e1*2001/116*
0207*16-..;
e1*2007/46*0272*04-..
ab Modell 2014
Jaguar X-Type 96-170 205/50R17 K45 K46 K56 L02 R37 A01 A12 A19
CF1 96-170 215/45R17 K45 R37 T87 T88 A99 B02 K41
e11*98/14*0176*.. 96-170 225/45R17 K45 K46 K56 L02 Lim V17 S03
Jaguar XE 120-132 205/55R17 A10 R09 T91 T95 A19 A58 A99
JA 120-132 215/50R17 A10 R37 T91 T95 Lim S04
e11*2007/46*2150*.. 120-177 225/50R17 A10
120-177 235/50R17 A12
Land Rover 110-118 225/65R17 A12 A19 A99 B03
Freelander 2 110-118 235/65R17 A63 Z16 S06
LF 110-118 255/60R17 A12
e11*2001/116*0300*.
Volvo C30 73-169 205/50R17 A12 A19 A58
M, M-2D A99 B02 Com
§ 22 51519
73-169 215/45R17
e4*2001/116*0076*.., 73-169 225/45R17 A01 LK6 R02 V17 S03
e1*2001/116*0427*.. 73-169 225/45R17 R01
Volvo S40, V50 73-169 205/50R17 A01 K46 A12 A19 A99
M 73-169 215/45R17 T87 T88 B02 Car Lim
e4*2001/116*0076*.. 73-169 225/45R17 A01 K25 K46 V00 V17 S03
Volvo S60, V60 84-180 205/50R17 A13 R37 R59 A19 A57 A99
F, F-N2D 84-180 205/55R17 A33 R37 R59 Car Lim Npf
e9*2007/46*0023*..; 84-242 215/50R17 A33 T91 T95 V00 V17 S08
e13*2007/46*1157*.. 84-242 225/45R17 A13 T90 T91 T94
Volvo S60CC, V60CC 110-187 215/60R17 A12 A19 A57
F 110-187 225/55R17 A99 Car KMV
e9*2007/46*0023*.. 110-187 235/50R17 Lim S08
110-187 235/55R17
110-187 245/50R17
Volvo S80 80-180 205/55R17 A13 R37 T91 A19 A99 S08
A, A-2D 80-180 215/50R17 A33 R37 T90 T91
e9*2001/116*0057*.., 80-232 225/50R17 A33
e1*2001/116*0504*..
Volvo V40 84 - 187 205/50R17 A33 A19 A58 A99
M, M-N2E 84 - 187 215/45R17 A33 T87 T91 Flh V17 X4V
e4*2001/116* 84 - 187 225/45R17 A33 S05
0076*27-..;
e13*2007/46*1337*..
Volvo V40 CC 84-187 205/55R17 A33 A19 A57 A99
M, M-N2E 84-187 215/50R17 A90 Flh S05
e4*2001/116* 84-187 215/55R17 A12
0076*29..; 84-187 225/50R17 A90
e13*2007/46*1337*..
- Cross Country
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

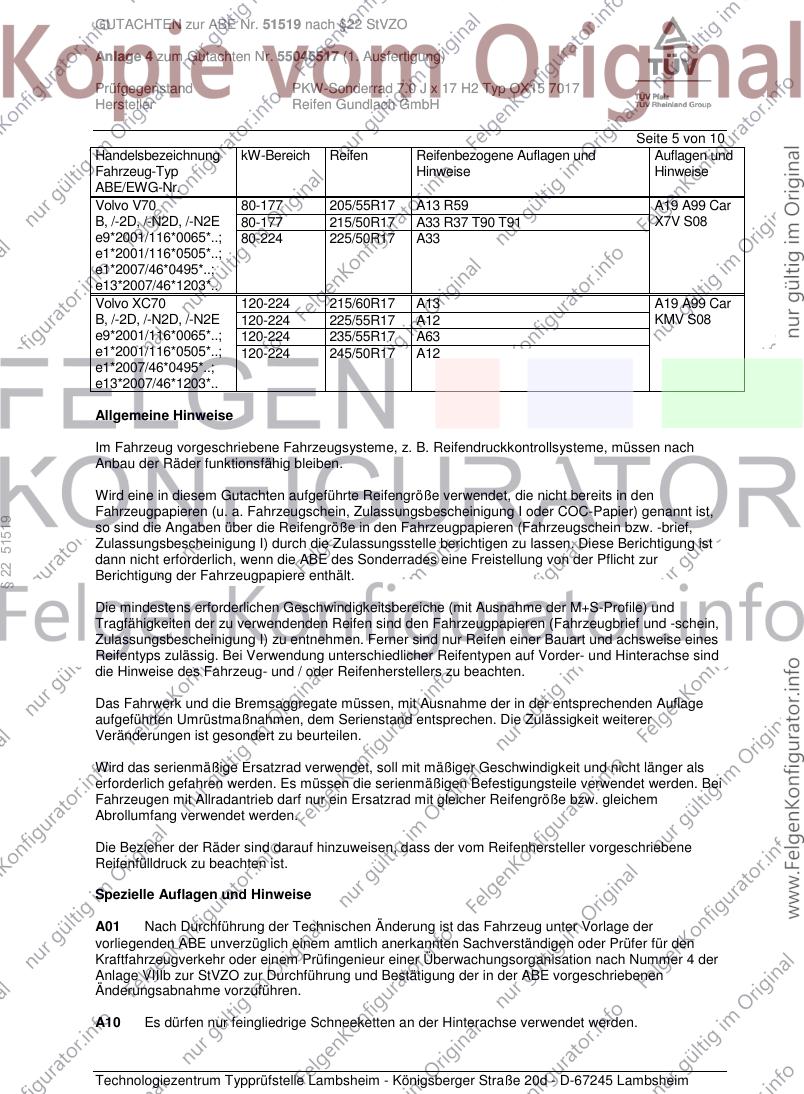

GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V70 80-177 205/55R17 A13 R59 A19 A99 Car
B, /-2D, /-N2D, /-N2E 80-177 215/50R17 A33 R37 T90 T91 X7V S08
e9*2001/116*0065*..; 80-224 225/50R17 A33
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC70 120-224 215/60R17 A13 A19 A99 Car
B, /-2D, /-N2D, /-N2E 120-224 225/55R17 A12 KMV S08
e9*2001/116*0065*..; 120-224 235/55R17 A63
e1*2001/116*0505*..; 120-224 245/50R17 A12
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
§ 22 51519
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

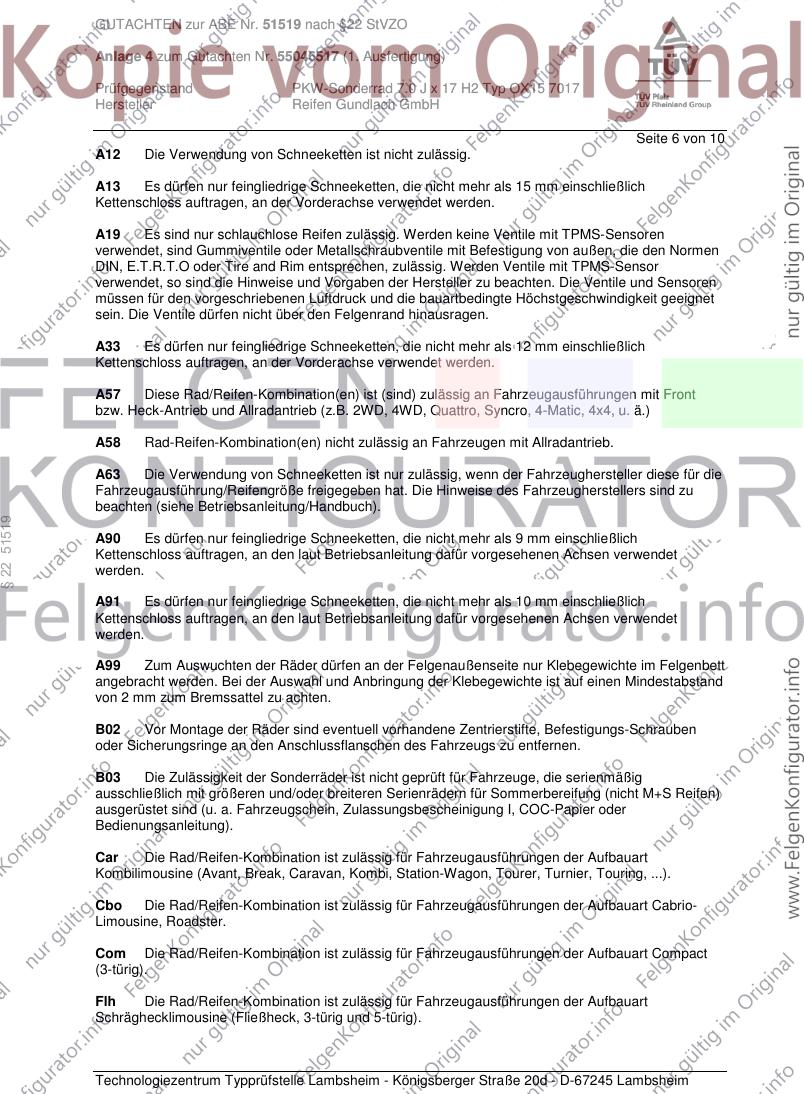

GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 6 von 10
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
§ 22 51519
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabrio-
Limousine, Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

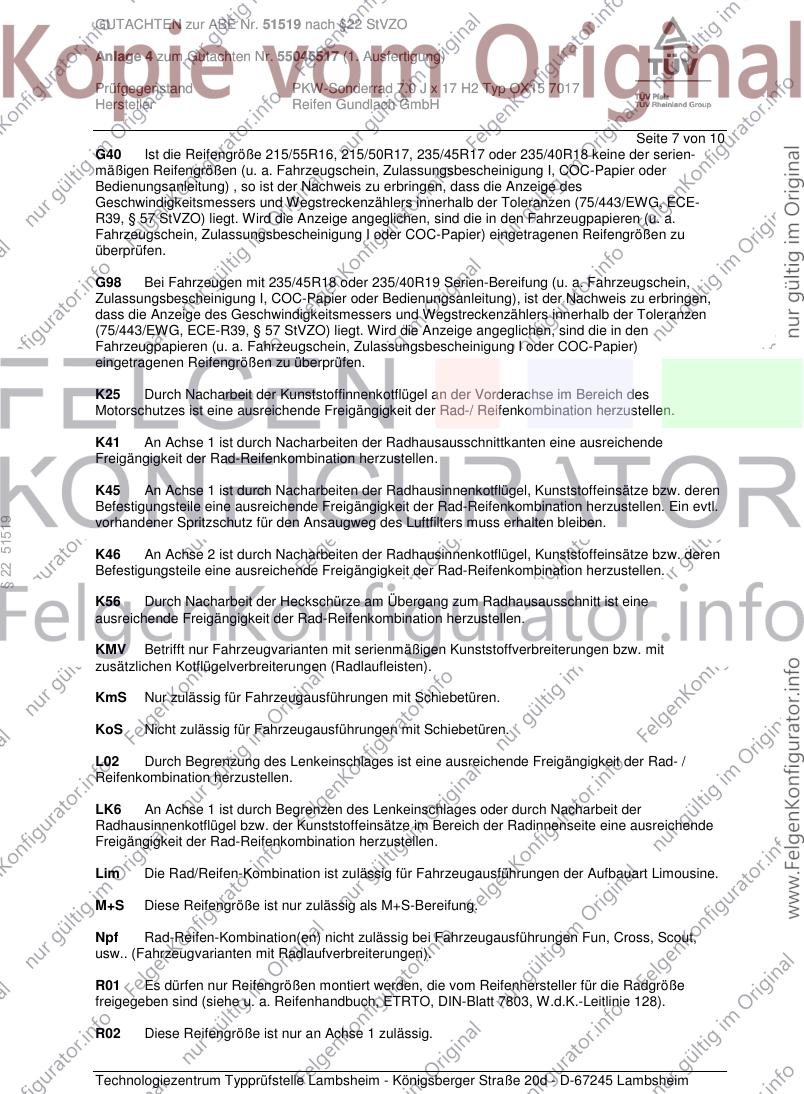

GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 7 von 10
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
§ 22 51519
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R01 Es dürfen nur Reifengrößen montiert werden, die vom Reifenhersteller für die Radgröße
freigegeben sind (siehe u. a. Reifenhandbuch, ETRTO, DIN-Blatt 7803, W.d.K.-Leitlinie 128).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

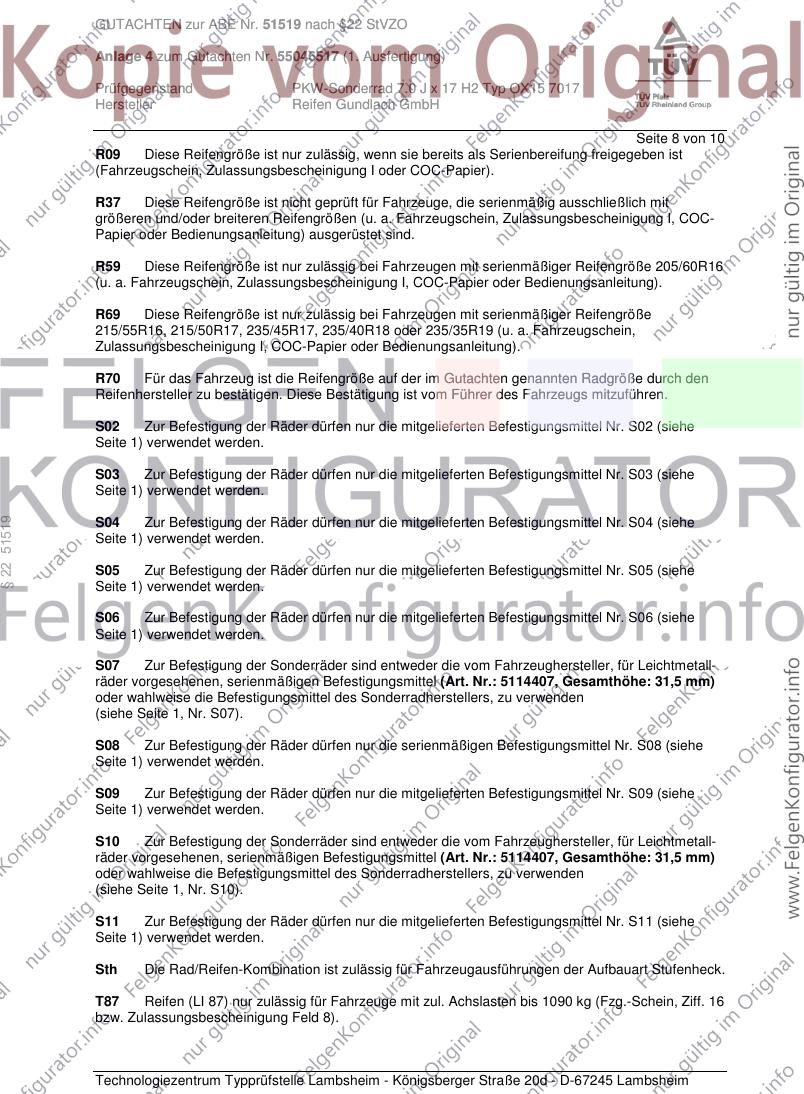

GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 8 von 10
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R59 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/60R16
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
§ 22 51519
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder sind entweder die vom Fahrzeughersteller, für Leichtmetall-
räder vorgesehenen, serienmäßigen Befestigungsmittel (Art. Nr.: 5114407, Gesamthöhe: 31,5 mm)
oder wahlweise die Befestigungsmittel des Sonderradherstellers, zu verwenden
(siehe Seite 1, Nr. S07).
S08 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Sonderräder sind entweder die vom Fahrzeughersteller, für Leichtmetall-
räder vorgesehenen, serienmäßigen Befestigungsmittel (Art. Nr.: 5114407, Gesamthöhe: 31,5 mm)
oder wahlweise die Befestigungsmittel des Sonderradherstellers, zu verwenden
(siehe Seite 1, Nr. S10).
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

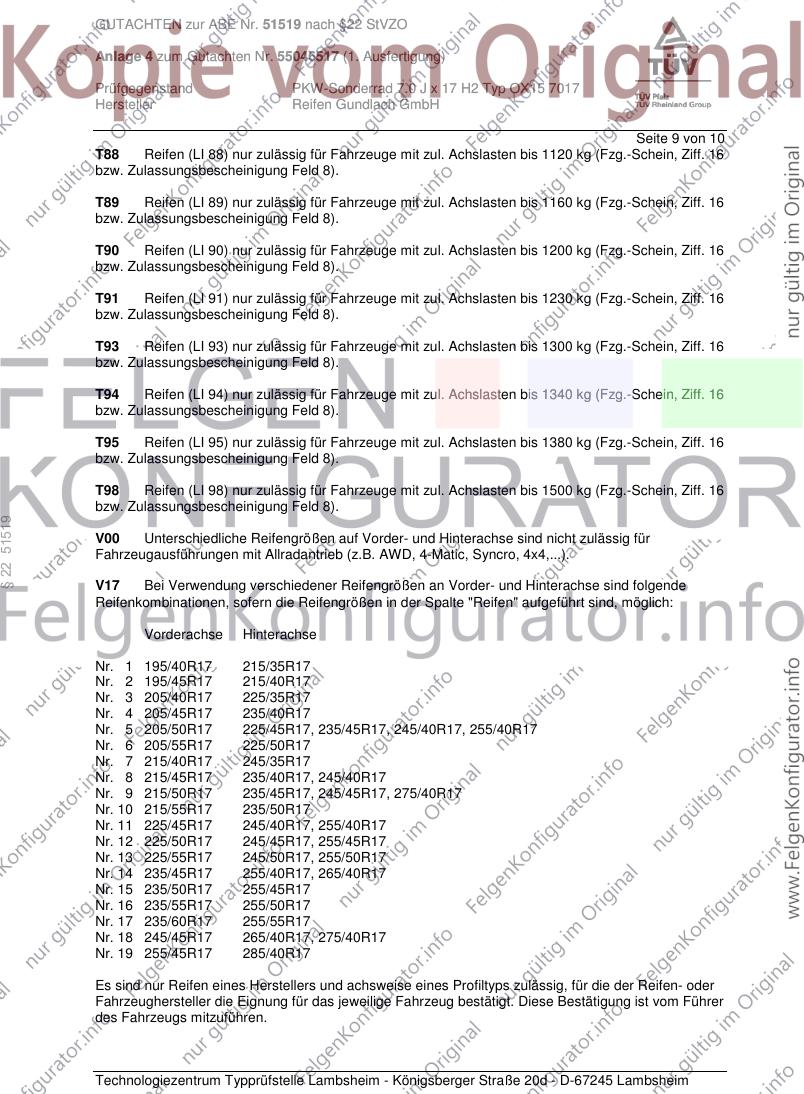

GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 9 von 10
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
§ 22 51519
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51519 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55046517 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0 J x 17 H2 Typ OX15 7017
Hersteller Reifen Gundlach GmbH
Seite 10 von 10
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
235/45R18 oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. August 2017 in Lambsheim statt.
Hinweise zum Sonderrad
Radausführung X4: Die "Montageanleitung für Leichtmetallräder", der Fa. Reifen Gundlach, ist zu
beachten.
§ 22 51519
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Januar 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. August 2017
Laux 00277191.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
