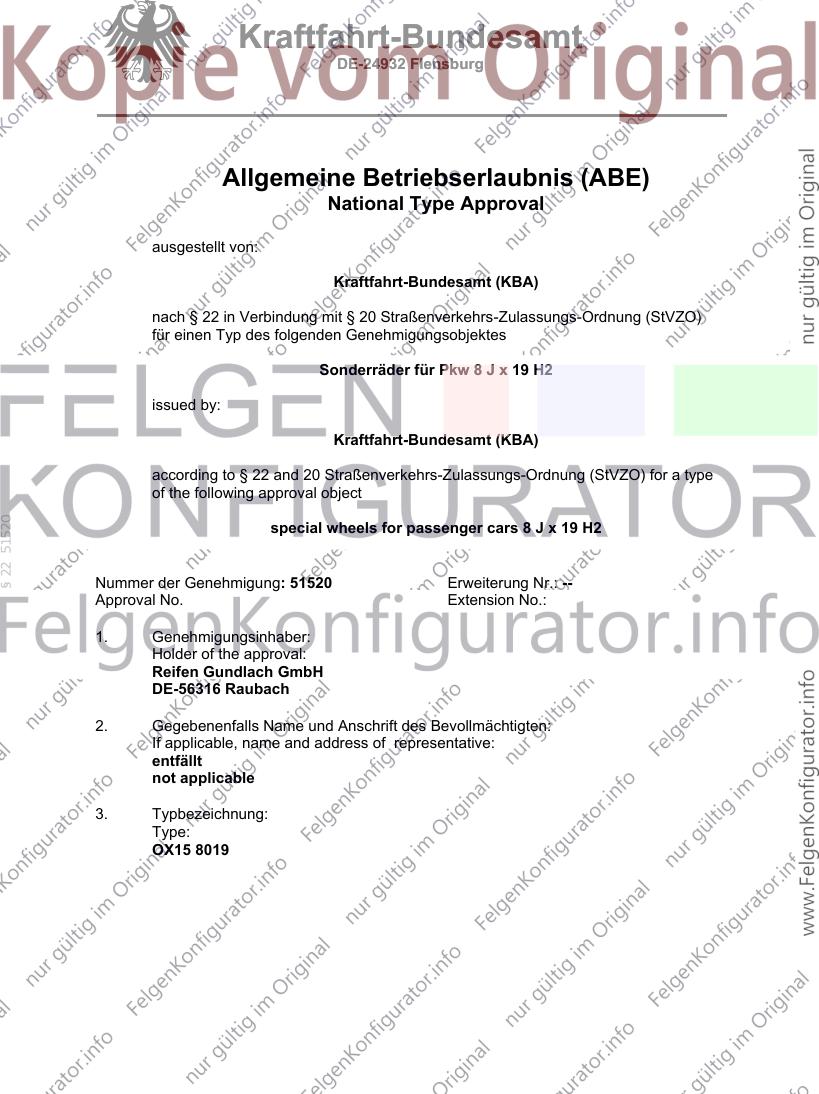

Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 51520
special wheels for passenger cars 8 J x 19 H2
Nummer der Genehmigung: 51520 Erweiterung Nr.: --
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
Reifen Gundlach GmbH
DE-56316 Raubach
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
OX15 8019
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 51520 Erweiterung Nr.: --
Approval No. Extension No.:

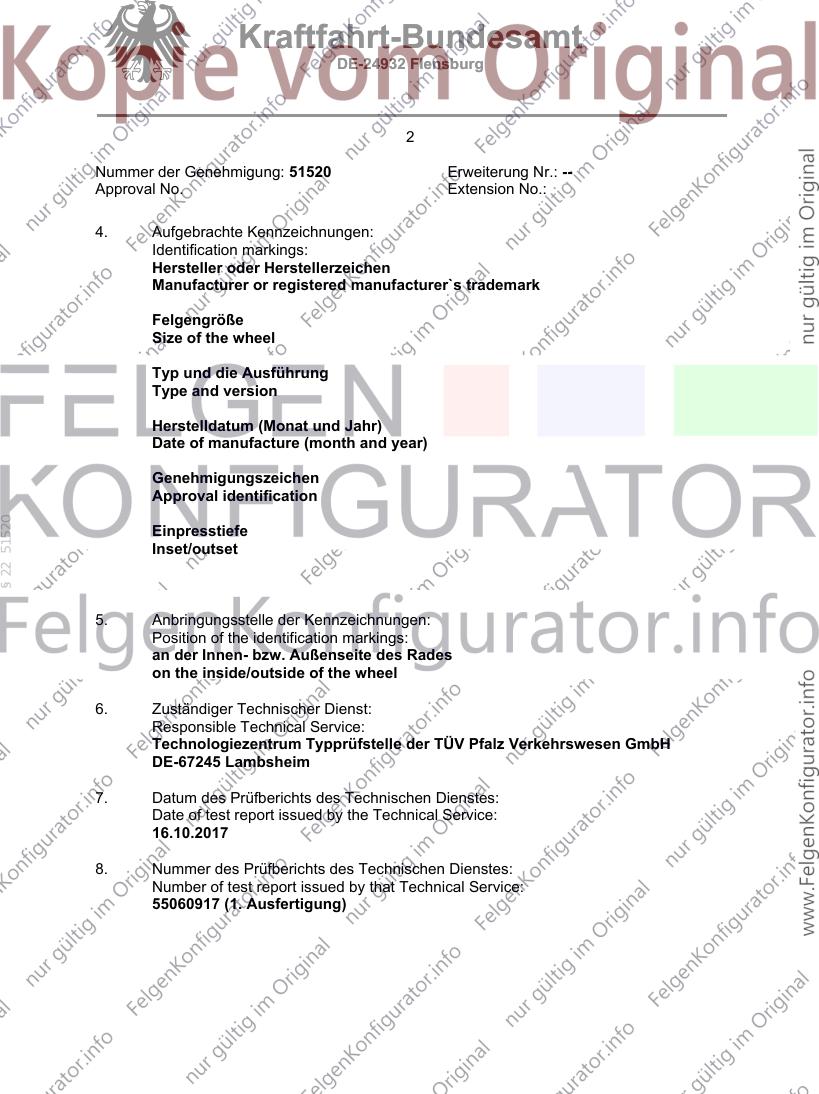

4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 51520
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
16.10.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55060917 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 51520 Erweiterung Nr.: --
Approval No. Extension No.:

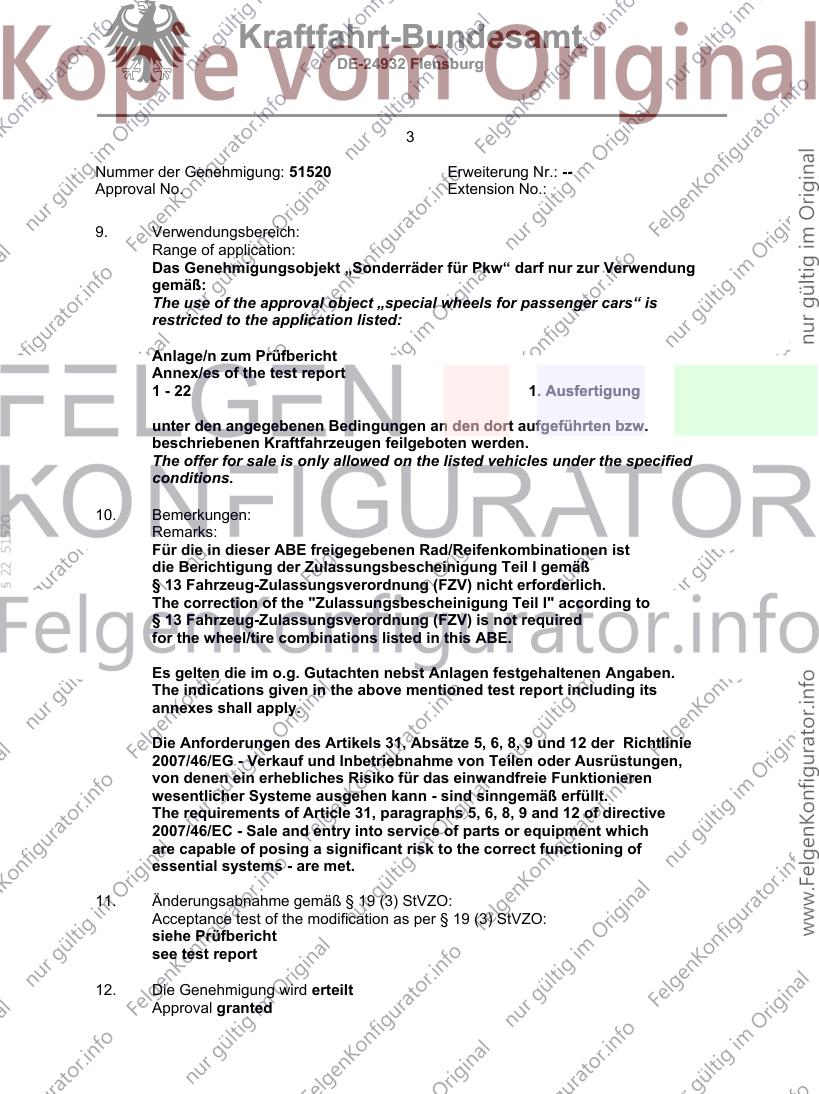

9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 22 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 51520
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erteilt
Approval granted
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 51520 Erweiterung Nr.: --
Approval No. Extension No.:

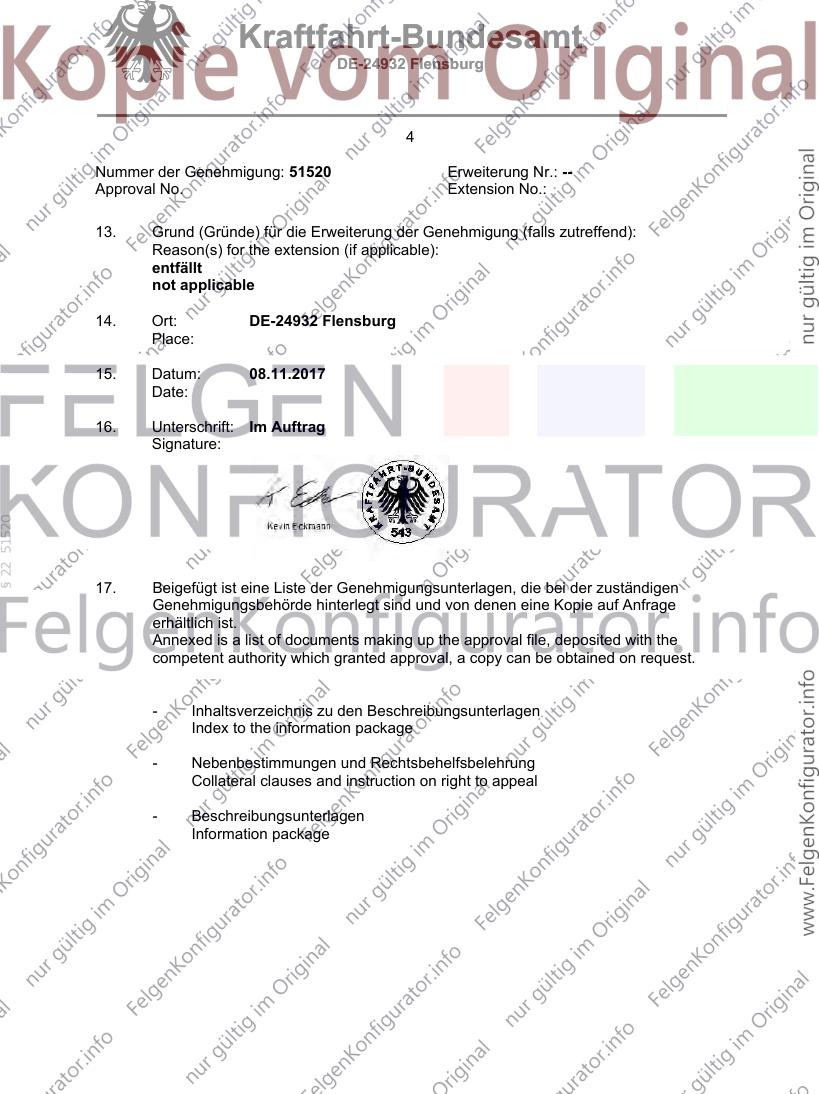

13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
entfällt
not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 08.11.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51520
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package

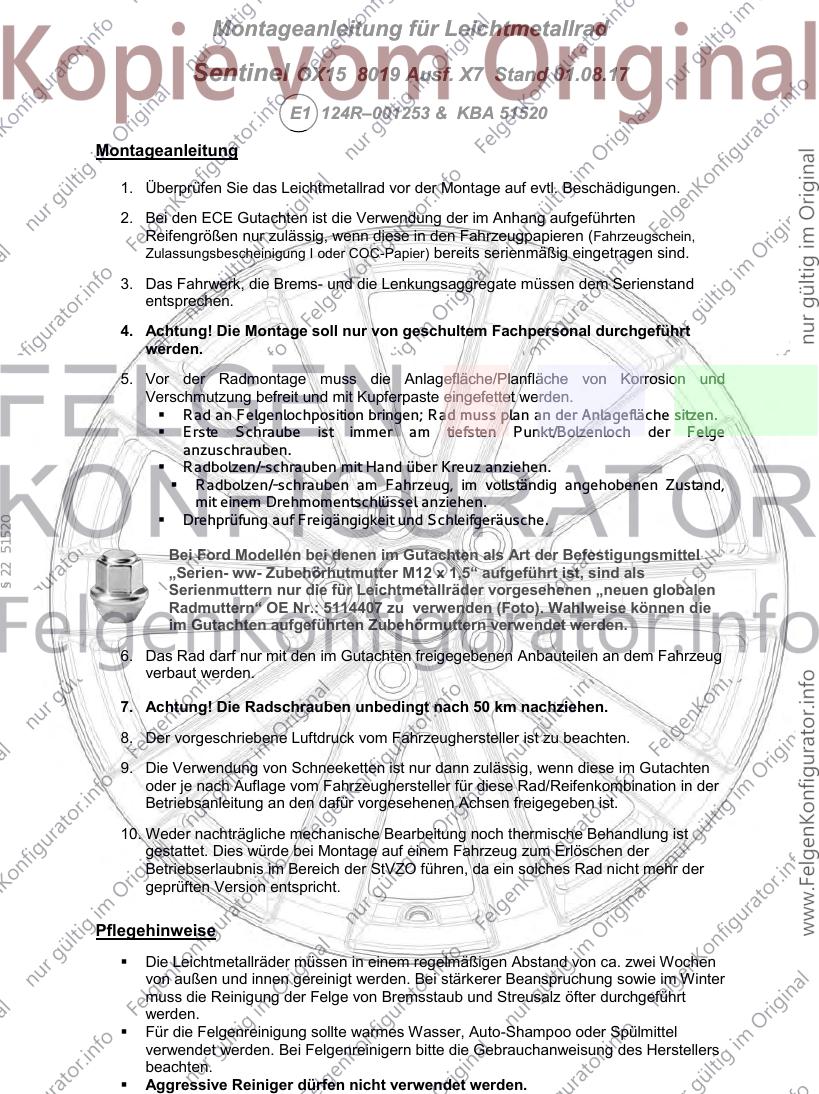

Montageanleitung für Leichtmetallrad
Sentinel OX15 8019 Ausf. X7 Stand 01.08.17
E1 124R–001253 & KBA 51520
Montageanleitung
1. Überprüfen Sie das Leichtmetallrad vor der Montage auf evtl. Beschädigungen.
2. Bei den ECE Gutachten ist die Verwendung der im Anhang aufgeführten
Reifengrößen nur zulässig, wenn diese in den Fahrzeugpapieren (Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) bereits serienmäßig eingetragen sind.
3. Das Fahrwerk, die Brems- und die Lenkungsaggregate müssen dem Serienstand
entsprechen.
4. Achtung! Die Montage soll nur von geschultem Fachpersonal durchgeführt
werden.
5. Vor der Radmontage muss die Anlagefläche/Planfläche von Korrosion und
Verschmutzung befreit und mit Kupferpaste eingefettet werden.
Rad an Felgenlochposition bringen; Rad muss plan an der Anlagefläche sitzen.
Erste Schraube ist immer am tiefsten Punkt/Bolzenloch der Felge
anzuschrauben.
Radbolzen/-schrauben mit Hand über Kreuz anziehen.
Radbolzen/-schrauben am Fahrzeug, im vollständig angehobenen Zustand,
mit einem Drehmomentschlüssel anziehen.
Drehprüfung auf Freigängigkeit und Schleifgeräusche.
§ 22 51520
Bei Ford Modellen bei denen im Gutachten als Art der Befestigungsmittel
„Serien- ww- Zubehörhutmutter M12 x 1,5“ aufgeführt ist, sind als
Serienmuttern nur die für Leichtmetallräder vorgesehenen „neuen globalen
Radmuttern“ OE Nr.: 5114407 zu verwenden (Foto). Wahlweise können die
im Gutachten aufgeführten Zubehörmuttern verwendet werden.
6. Das Rad darf nur mit den im Gutachten freigegebenen Anbauteilen an dem Fahrzeug
verbaut werden.
7. Achtung! Die Radschrauben unbedingt nach 50 km nachziehen.
8. Der vorgeschriebene Luftdruck vom Fahrzeughersteller ist zu beachten.
9. Die Verwendung von Schneeketten ist nur dann zulässig, wenn diese im Gutachten
oder je nach Auflage vom Fahrzeughersteller für diese Rad/Reifenkombination in der
Betriebsanleitung an den dafür vorgesehenen Achsen freigegeben ist.
10. Weder nachträgliche mechanische Bearbeitung noch thermische Behandlung ist
gestattet. Dies würde bei Montage auf einem Fahrzeug zum Erlöschen der
Betriebserlaubnis im Bereich der StVZO führen, da ein solches Rad nicht mehr der
geprüften Version entspricht.
Pflegehinweise
Die Leichtmetallräder müssen in einem regelmäßigen Abstand von ca. zwei Wochen
von außen und innen gereinigt werden. Bei stärkerer Beanspruchung sowie im Winter
muss die Reinigung der Felge von Bremsstaub und Streusalz öfter durchgeführt
werden.
Für die Felgenreinigung sollte warmes Wasser, Auto-Shampoo oder Spülmittel
verwendet werden. Bei Felgenreinigern bitte die Gebrauchanweisung des Herstellers
beachten.
Aggressive Reiniger dürfen nicht verwendet werden.

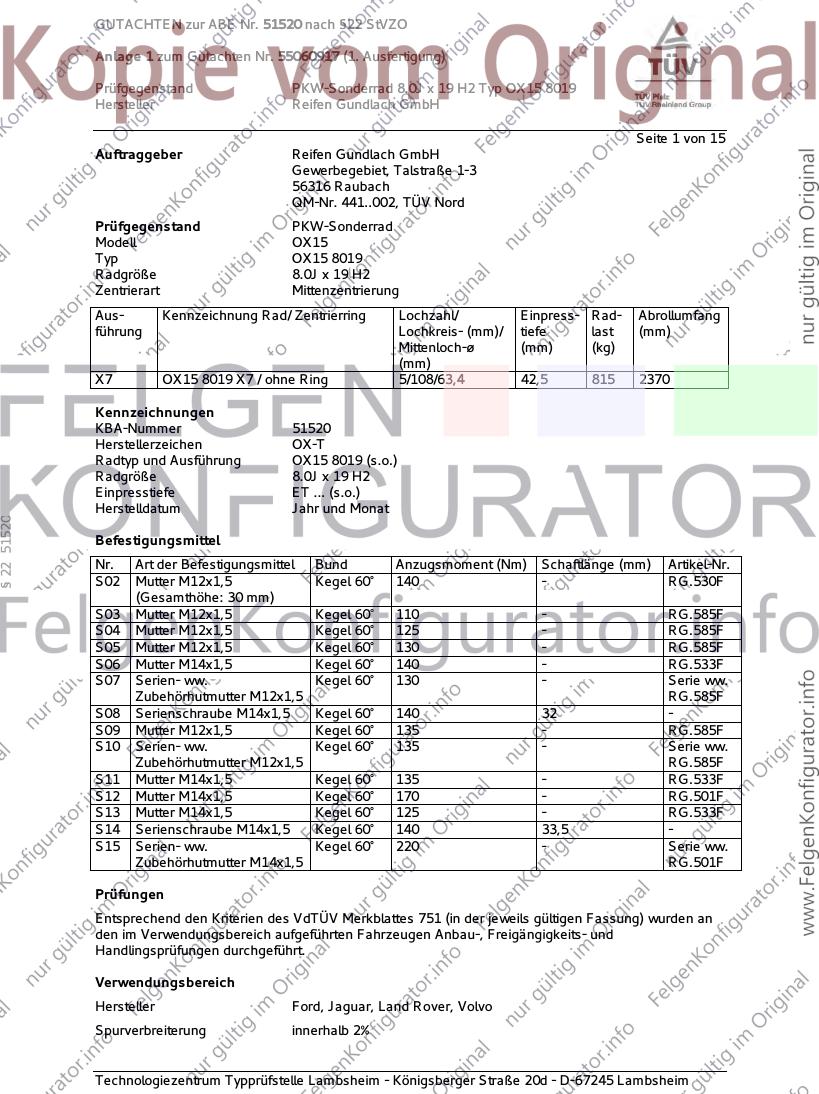

GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55060917 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH
Seite 1 von 15
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell OX15
Typ OX15 8019
Radgröße 8.0J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X7 OX15 8019 X7 / ohne Ring 5/108/63,4 42,5 815 2370
Kennzeichnungen
KBA-Nummer 51520
Herstellerzeichen OX-T
Radtyp und Ausführung OX15 8019 (s.o.)
Radgröße 8.0J x 19 H2
Einpresstiefe ET ... (s.o.)
Herstelldatum Jahr und Monat
§ 22 51520
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
S02 Mutter M12x1,5 Kegel 60° 140 - RG.530F
(Gesamthöhe: 30 mm)
S03 Mutter M12x1,5 Kegel 60° 110 - RG.585F
S04 Mutter M12x1,5 Kegel 60° 125 - RG.585F
S05 Mutter M12x1,5 Kegel 60° 130 - RG.585F
S06 Mutter M14x1,5 Kegel 60° 140 - RG.533F
S07 Serien- ww. Kegel 60° 130 - Serie ww.
Zubehörhutmutter M12x1,5 RG.585F
S08 Serienschraube M14x1,5 Kegel 60° 140 32 -
S09 Mutter M12x1,5 Kegel 60° 135 - RG.585F
S10 Serien- ww. Kegel 60° 135 - Serie ww.
Zubehörhutmutter M12x1,5 RG.585F
S11 Mutter M14x1,5 Kegel 60° 135 - RG.533F
S12 Mutter M14x1,5 Kegel 60° 170 - RG.501F
S13 Mutter M14x1,5 Kegel 60° 125 - RG.533F
S14 Serienschraube M14x1,5 Kegel 60° 140 33,5 -
S15 Serien- ww. Kegel 60° 220 - Serie ww.
Zubehörhutmutter M14x1,5 RG.501F
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford, Jaguar, Land Rover, Volvo
Spurverbreiterung innerhalb 2%

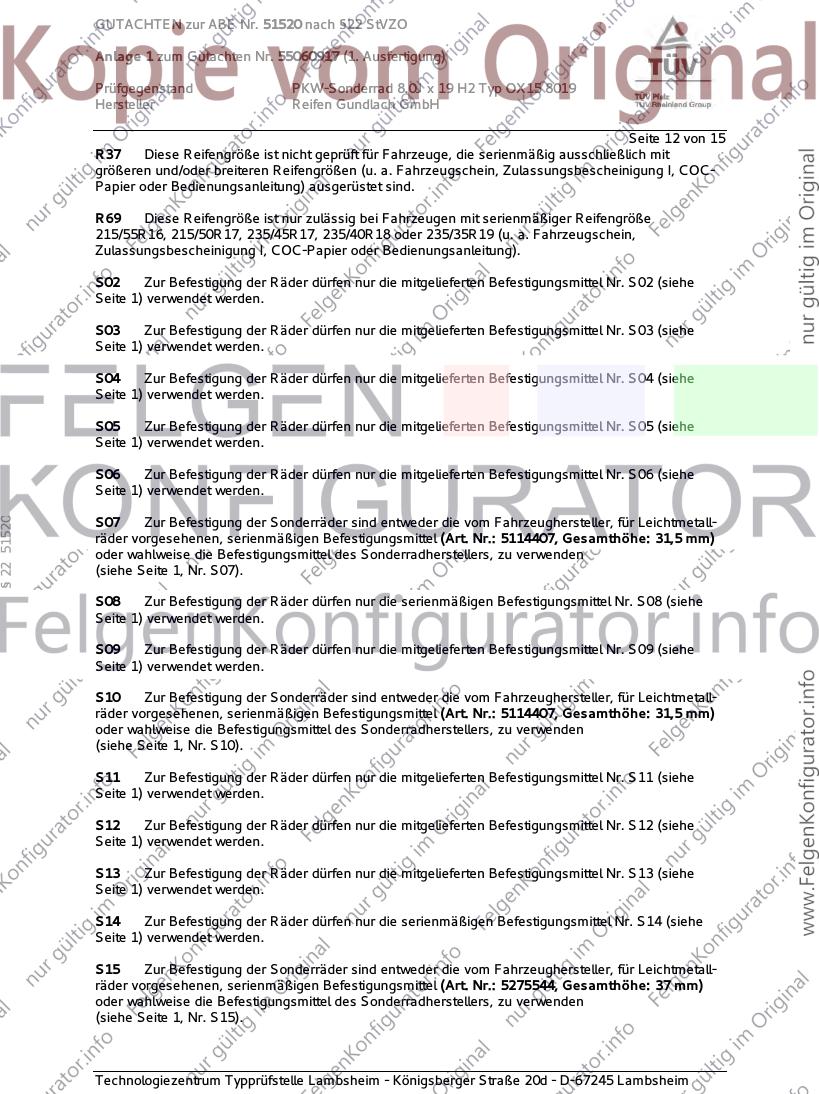

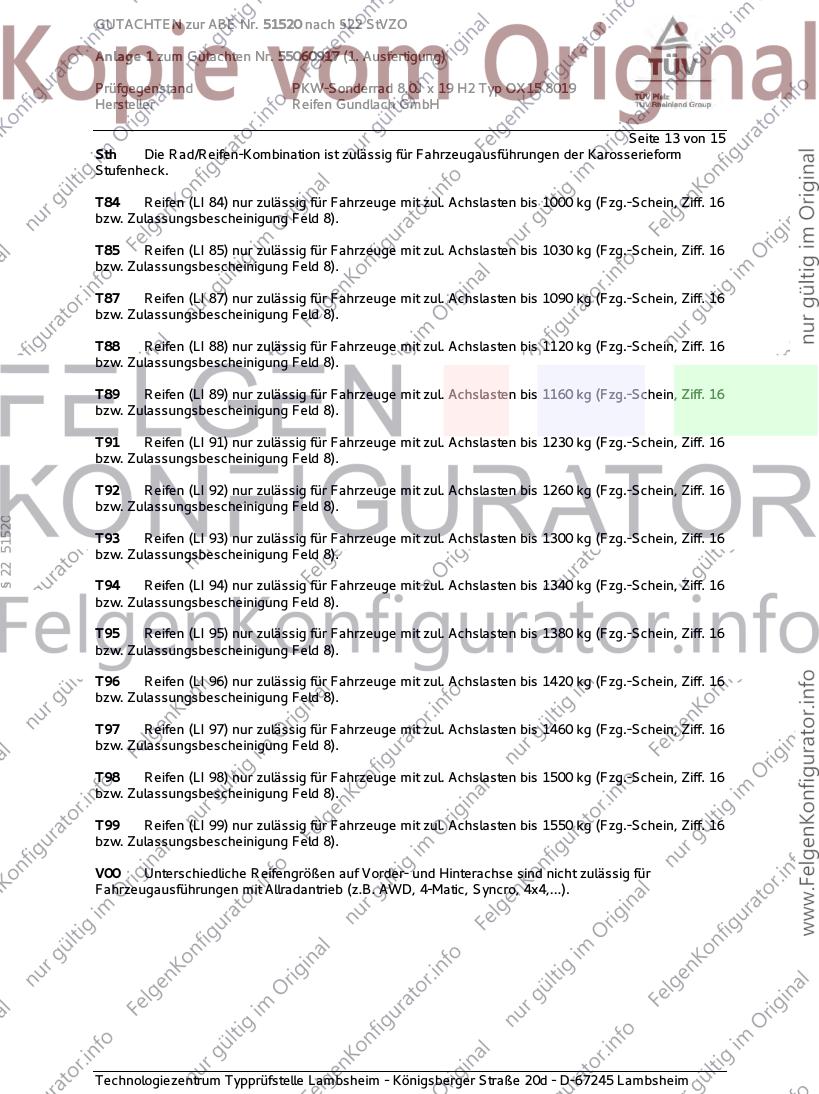

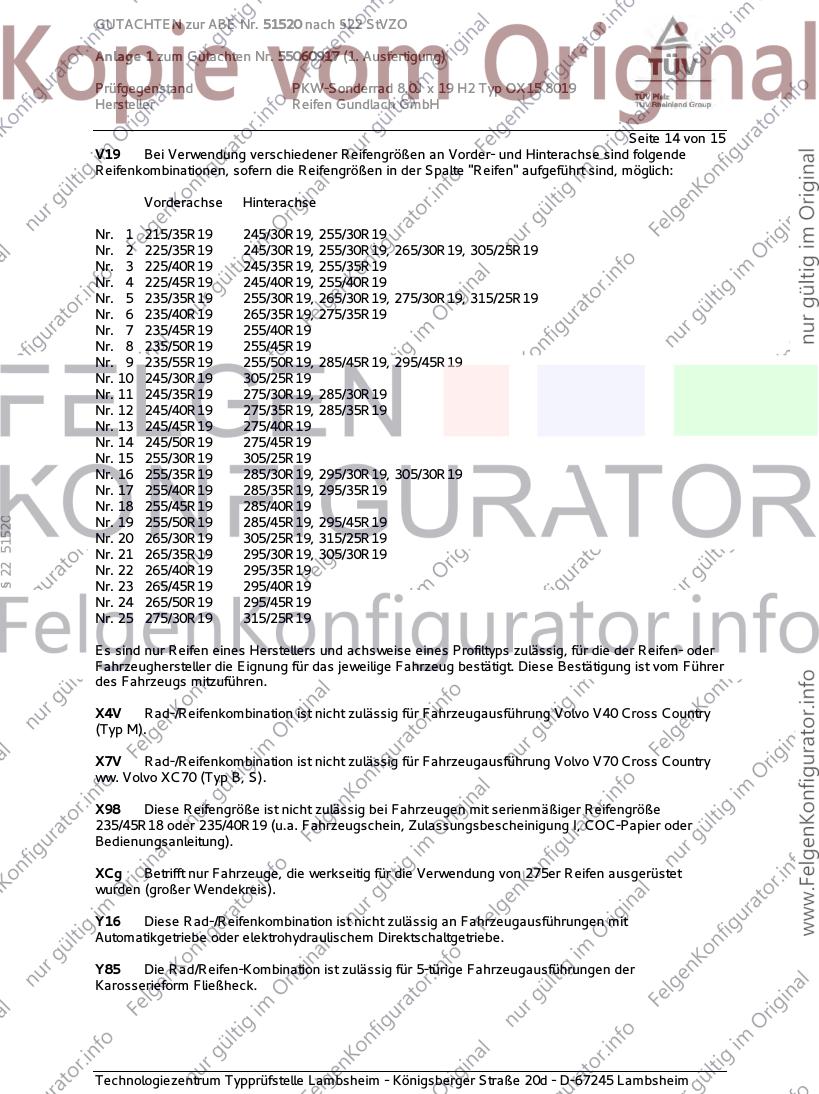

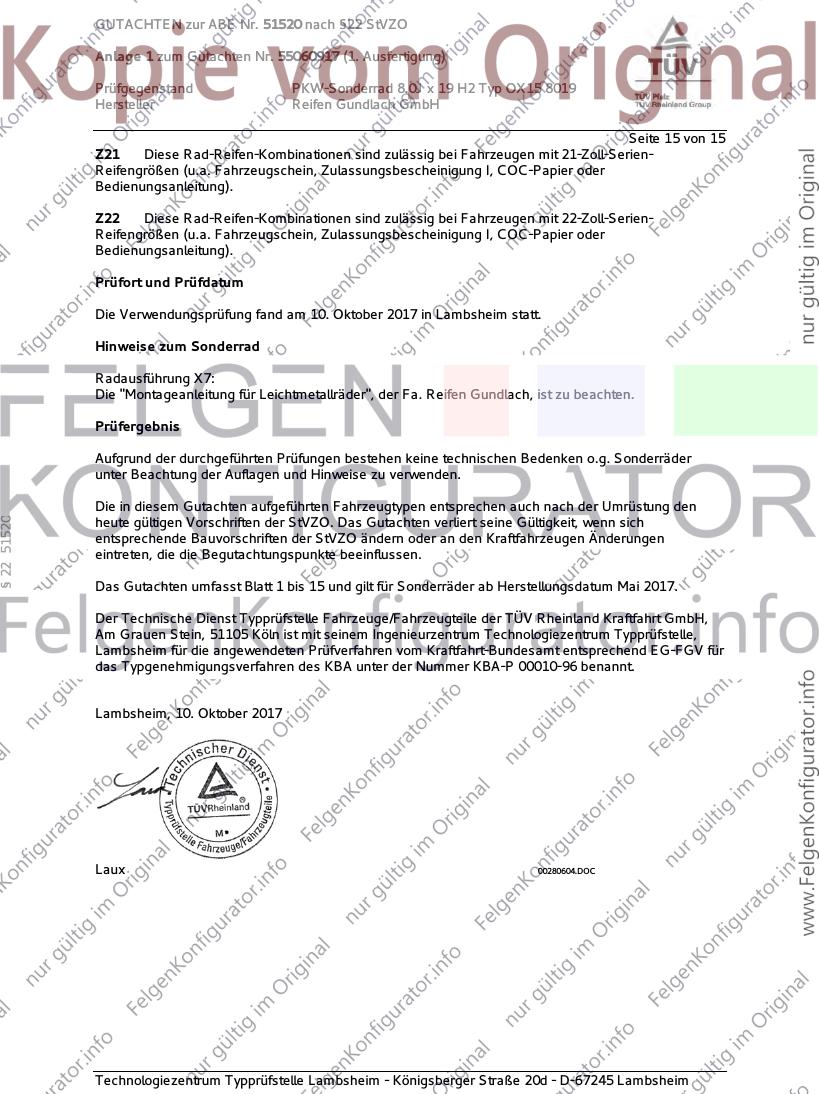

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55060917 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH
Seite 2 von 15

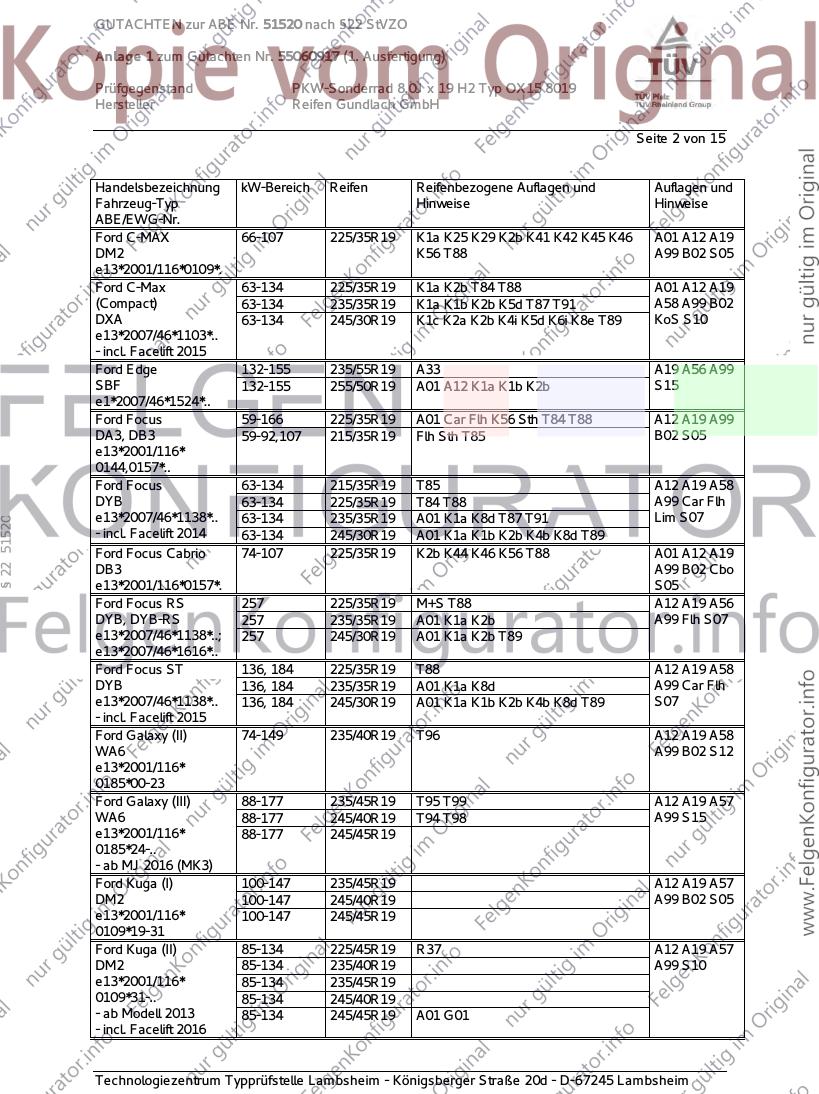

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 225/35R19 K1a K25 K29 K2b K41 K42 K45 K46 A01 A12 A19
DM2 K56 T88 A99 B02 S05
e13*2001/116*0109*.
Ford C-Max 63-134 225/35R19 K1a K2b T84 T88 A01 A12 A19
(Compact) 63-134 235/35R19 K1a K1b K2b K5d T87 T91 A58 A99 B02
DXA 63-134 245/30R19 K1c K2a K2b K4i K5d K6i K8e T89 KoS S10
e13*2007/46*1103*..
- incl. Facelift 2015
Ford Edge 132-155 235/55R19 A33 A19 A56 A99
SBF 132-155 255/50R19 A01 A12 K1a K1b K2b S15
e1*2007/46*1524*..
Ford Focus 59-166 225/35R19 A01 Car Flh K56 Sth T84 T88 A12 A19 A99
DA3, DB3 59-92,107 215/35R19 Flh Sth T85 B02 S05
e13*2001/116*
0144,0157*..
Ford Focus 63-134 215/35R19 T85 A12 A19 A58
DYB 63-134 225/35R19 T84 T88 A99 Car Flh
e13*2007/46*1138*.. 63-134 235/35R19 A01 K1a K8d T87 T91 Lim S07
§ 22 51520
- incl. Facelift 2014 63-134 245/30R19 A01 K1a K1b K2b K4b K8d T89
Ford Focus Cabrio 74-107 225/35R19 K2b K44 K46 K56 T88 A01 A12 A19
DB3 A99 B02 Cbo
e13*2001/116*0157*. S05
Ford Focus RS 257 225/35R19 M+S T88 A12 A19 A56
DYB, DYB-RS 257 235/35R19 A01 K1a K2b A99 Flh S07
e13*2007/46*1138*..; 257 245/30R19 A01 K1a K2b T89
e13*2007/46*1616*..
Ford Focus ST 136, 184 225/35R19 T88 A12 A19 A58
DYB 136, 184 235/35R19 A01 K1a K8d A99 Car Flh
e13*2007/46*1138*.. 136, 184 245/30R19 A01 K1a K1b K2b K4b K8d T89 S07
- incl. Facelift 2015
Ford Galaxy (II) 74-149 235/40R19 T96 A12 A19 A58
WA6 A99 B02 S12
e13*2001/116*
0185*00-23
Ford Galaxy (III) 88-177 235/45R19 T95 T99 A12 A19 A57
WA6 88-177 245/40R19 T94 T98 A99 S15
e13*2001/116* 88-177 245/45R19
0185*24-..
- ab MJ 2016 (MK3)
Ford Kuga (I) 100-147 235/45R19 A12 A19 A57
DM2 100-147 245/40R19 A99 B02 S05
e13*2001/116* 100-147 245/45R19
0109*19-31
Ford Kuga (II) 85-134 225/45R19 R37 A12 A19 A57
DM2 85-134 235/40R19 A99 S10
e13*2001/116* 85-134 235/45R19
0109*31-.. 85-134 245/40R19
- ab Modell 2013 85-134 245/45R19 A01 G01
- incl. Facelift 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55060917 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH
Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo (III) 66-166 225/35R19 K1c K2b K56 T84 T88 A01 A12 A19
B4Y, B5Y A58 A99 B02
e1*98/14* Flh Sth S03
0154,0155*..
Ford Mondeo (IV) 74-176 235/35R19 A01 G40 K2b T87 T91 A12 A19 A58
BA7 74-176 235/40R19 A01 G81 K2b R69 A99 B02 Flh
e13*2001/116* 74-176 245/30R19 A01 K2b T89 X98 Lim S02
0249*00-25 74-176 245/30R19 A01 G98 K2b T89
- incl. Facelift 2010 74-176 245/35R19 A01 G81 K2b T89 T93
81,92,107 225/35R19 A01 G40 T88 X98
81,92,107 225/35R19 R69 T88
Ford Mondeo (V) 85-177 225/40R19 T89 T93 A12 A19 A57
BA7 85-177 235/40R19 A01 K2b K6g A99 Flh Lim
e13*2001/116* 85-177 245/35R19 A01 K1a K1b K2b K4i K6g K6j T89 S10
0249*26-.. T93
- ab MJ 2015 (MK5)
Ford 66-166 225/35R19 K1c K2b T88 A01 A12 A19
Mondeo Turnier (III) 66-166 235/35R19 G01 K1c K2b K46 T87 T91 A58 A99 B02
BWY Car S03
e1*98/14*0156*..
§ 22 51520
Ford 74-176 235/35R19 G40 K2b T87 T91 A01 A12 A19
Mondeo Turnier (IV) 74-176 235/40R19 G81 K2b R69 T92 T96 A58 A99 B02
BA7 74-176 245/35R19 G81 K2b T89 T93 Car S02
e13*2001/116* 81,92 225/35R19 G40 T88 X98
0249*00-25 81,92 245/30R19 K2b T89 X98
- incl. Facelift 2010 81,92 245/30R19 G98 K2b T89
Ford 85-177 225/40R19 T89 T93 A12 A19 A57
Mondeo Turnier (V) 85-177 235/40R19 A01 K2b K6g A99 Car S10
BA7 85-177 245/35R19 A01 K1a K1b K2b K4i K6g K6j T89
e13*2001/116* T93
0249*26-..
- ab MJ 2015 (MK5)
Ford S-Max (I) 74-176 225/40R19 T93 A12 A19 A58
WA6 74-176 235/40R19 T92 T96 A99 B02 S12
e13*2001/116* 74-176 245/35R19 A01 K2b T93
0185*00-23
Ford S-Max (II) 88-177 235/45R19 T95 T99 A12 A19 A57
WA6 88-177 245/40R19 T94 T98 A99 S15
e13*2001/116* 88-177 245/45R19
0185*24-..
- ab MJ 2016
Ford Transit/Tourneo 55-125 225/40R19 T89 T93 A12 A19 A58
Connect 55-125 235/35R19 A01 K1a K1b K2b K4i K6f T91 A99 S09
PJ2, PU2 55-125 245/35R19 A01 K1a K1b K2b K4i K6f T93 T97
e1*2001/116*
0207*16-..;
e1*2007/46*0272*04-..
ab Modell 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55060917 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH
Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Jaguar F-Pace 132 235/55R19 A10 A19 A57 A99
DC 132 245/55R19 A32 S13
e11*2007/46*3324*.. 132-280 255/55R19 A98
Jaguar X-Type 96-170 225/35R19 K1a K2b K41 K42 K45 K46 L02 T88 A01 A12 A19
CF1 Y16 A99 B02 Lim
e11*98/14*0176*.. S03
Jaguar XE 120-177 225/40R19 T93 A12 A19 A58
JA 120-177 235/35R19 A01 K1a T91 A99 Lim V19
e11*2007/46*2150*.. 120-177 235/40R19 A01 K1a S04
120-177 245/35R19 A01 K1a T93
Jaguar XF 120-202 235/40R19 A10 A19 A99 B03
CC9 120-202 235/45R19 A12 Lim S04
e11*2001/116*0323*. 120-202 245/40R19 A32
Jaguar XF 120-177 225/45R19 A12 R37 T92 T96 A19 A58 A99
JB 120-177 235/40R19 A32 R37 T92 T96 Lim V19 S04
e11*2007/46*2981*.. 120-280 245/40R19 A91
Jaguar XJ 152-291 245/40R19 R37 T94 T98 A12 A19 A99
N*3 152-291 245/45R19 A01 K41 M+S R09 B02 NBF S04
e11*2001/116*0217*.. 152-291 255/40R19 A01 K41
§ 22 51520
Land Rover Discovery 110-177 225/55R19 A12 A19 A57 A99
Sport 110-177 235/50R19 A98 S11
LC 110-177 235/55R19 A12
e11*2007/46*1659*.. 110-177 245/50R19 A01 A12 K1a
Land Rover 110-171 235/55R19 K1a K2b A01 A12 A19
Freelander 2 110-171 255/50R19 K1c K2b A99 S06
LF
e11*2001/116*0300*.
Land Rover Range- 110-177 235/50R19 A12 A19 A57
Rover Evoque 110-177 235/55R19 A99 Cbo Cpe
LV, LV-A 110-177 255/45R19 Y85 S06
e11*2007/46*0223*..;
e3*2007/46*0221*..
Volvo C30 73-169 225/35R19 K1c K25 K2b K42 T84 T88 A01 A12 A19
M, M-2D 73-169 235/35R19 K1c K2b K41 K42 K45 LK6 A58 A99 B02
e4*2001/116*0076*.., Com S03
e1*2001/116*0427*..
Volvo C70 100-169 225/35R19 T88 A12 A19 A99
M 100-169 235/35R19 T87 T91 B02 Cbo S03
e4*2001/116*0076
*08-..
Volvo S40, V50 73-169 225/35R19 K1c K25 K2b K41 K42 K45 K46 T84 A01 A12 A19
M T88 A99 B02 Car
e4*2001/116*0076*.. 73-169 235/35R19 K1c K2b K42 K43 K45 K46 LK6 T87 Lim S03
T88
Volvo S60, V60 84-177 225/35R19 A58 K2b K4i K6f T88 A01 A12 A19
F, F-N2D 84-177 245/30R19 A58 K1c K2b K4i K6f T89 A57 A99 Car
e9*2007/46*0023*..; 84-180 235/35R19 K1a K1b K2b K4i K6f T87 T91 Lim Npf V00
e13*2007/46*1157*.. 84-242 235/40R19 G03 K1a K1b K2b K3i K4i K6f V19 S08
84-242 245/35R19 K1c K2b K4i K6f T89 T93
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

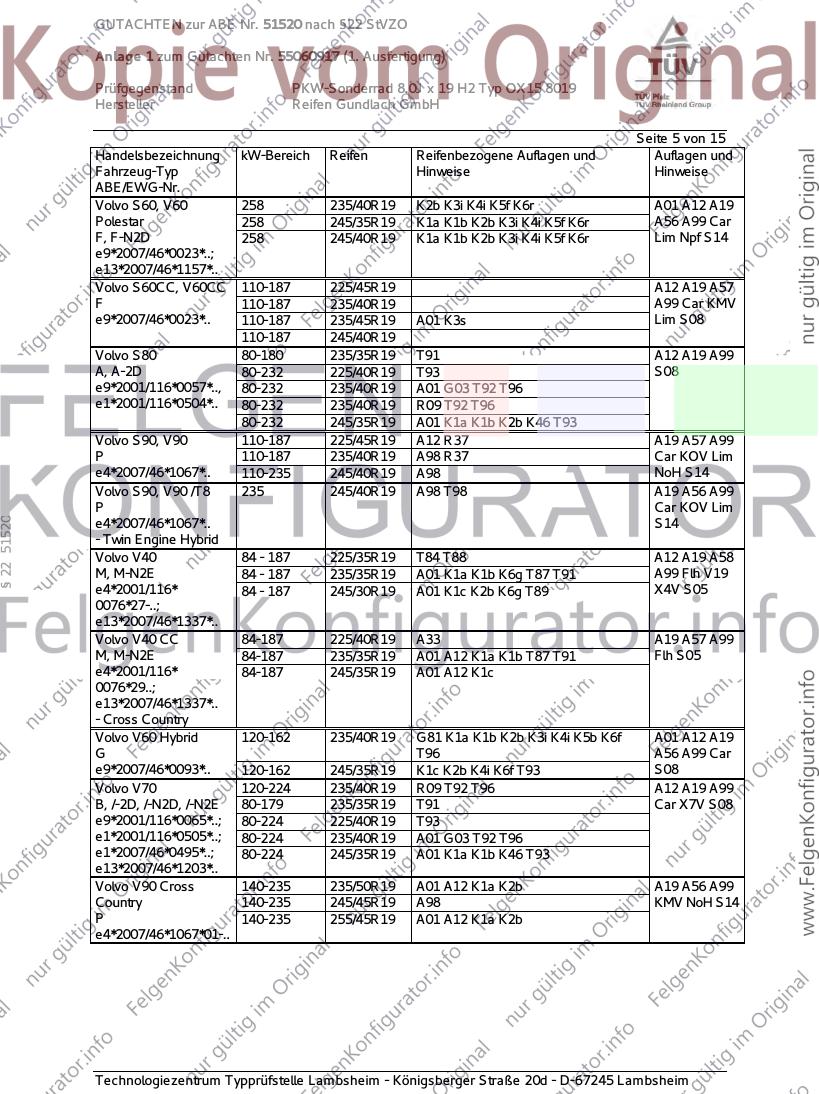

GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55060917 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH
Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S60, V60 258 235/40R19 K2b K3i K4i K5f K6r A01 A12 A19
Polestar 258 245/35R19 K1a K1b K2b K3i K4i K5f K6r A56 A99 Car
F, F-N2D 258 245/40R19 K1a K1b K2b K3i K4i K5f K6r Lim Npf S14
e9*2007/46*0023*..;
e13*2007/46*1157*..
Volvo S60CC, V60CC 110-187 225/45R19 A12 A19 A57
F 110-187 235/40R19 A99 Car KMV
e9*2007/46*0023*.. 110-187 235/45R19 A01 K3s Lim S08
110-187 245/40R19
Volvo S80 80-180 235/35R19 T91 A12 A19 A99
A, A-2D 80-232 225/40R19 T93 S08
e9*2001/116*0057*.., 80-232 235/40R19 A01 G03 T92 T96
e1*2001/116*0504*.. 80-232 235/40R19 R09 T92 T96
80-232 245/35R19 A01 K1a K1b K2b K46 T93
Volvo S90, V90 110-187 225/45R19 A12 R37 A19 A57 A99
P 110-187 235/40R19 A98 R37 Car KOV Lim
e4*2007/46*1067*.. 110-235 245/40R19 A98 NoH S14
Volvo S90, V90 /T8 235 245/40R19 A98 T98 A19 A56 A99
P Car KOV Lim
§ 22 51520
e4*2007/46*1067*.. S14
- Twin Engine Hybrid
Volvo V40 84 - 187 225/35R19 T84 T88 A12 A19 A58
M, M-N2E 84 - 187 235/35R19 A01 K1a K1b K6g T87 T91 A99 Flh V19
e4*2001/116* 84 - 187 245/30R19 A01 K1c K2b K6g T89 X4V S05
0076*27-..;
e13*2007/46*1337*..
Volvo V40 CC 84-187 225/40R19 A33 A19 A57 A99
M, M-N2E 84-187 235/35R19 A01 A12 K1a K1b T87 T91 Flh S05
e4*2001/116* 84-187 245/35R19 A01 A12 K1c
0076*29..;
e13*2007/46*1337*..
- Cross Country
Volvo V60 Hybrid 120-162 235/40R19 G81 K1a K1b K2b K3i K4i K5b K6f A01 A12 A19
G T96 A56 A99 Car
e9*2007/46*0093*.. 120-162 245/35R19 K1c K2b K4i K6f T93 S08
Volvo V70 120-224 235/40R19 R09 T92 T96 A12 A19 A99
B, /-2D, /-N2D, /-N2E 80-179 235/35R19 T91 Car X7V S08
e9*2001/116*0065*..; 80-224 225/40R19 T93
e1*2001/116*0505*..; 80-224 235/40R19 A01 G03 T92 T96
e1*2007/46*0495*..; 80-224 245/35R19 A01 K1a K1b K46 T93
e13*2007/46*1203*..
Volvo V90 Cross 140-235 235/50R19 A01 A12 K1a K2b A19 A56 A99
Country 140-235 245/45R19 A98 KMV NoH S14
P 140-235 255/45R19 A01 A12 K1a K2b
e4*2007/46*1067*01-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

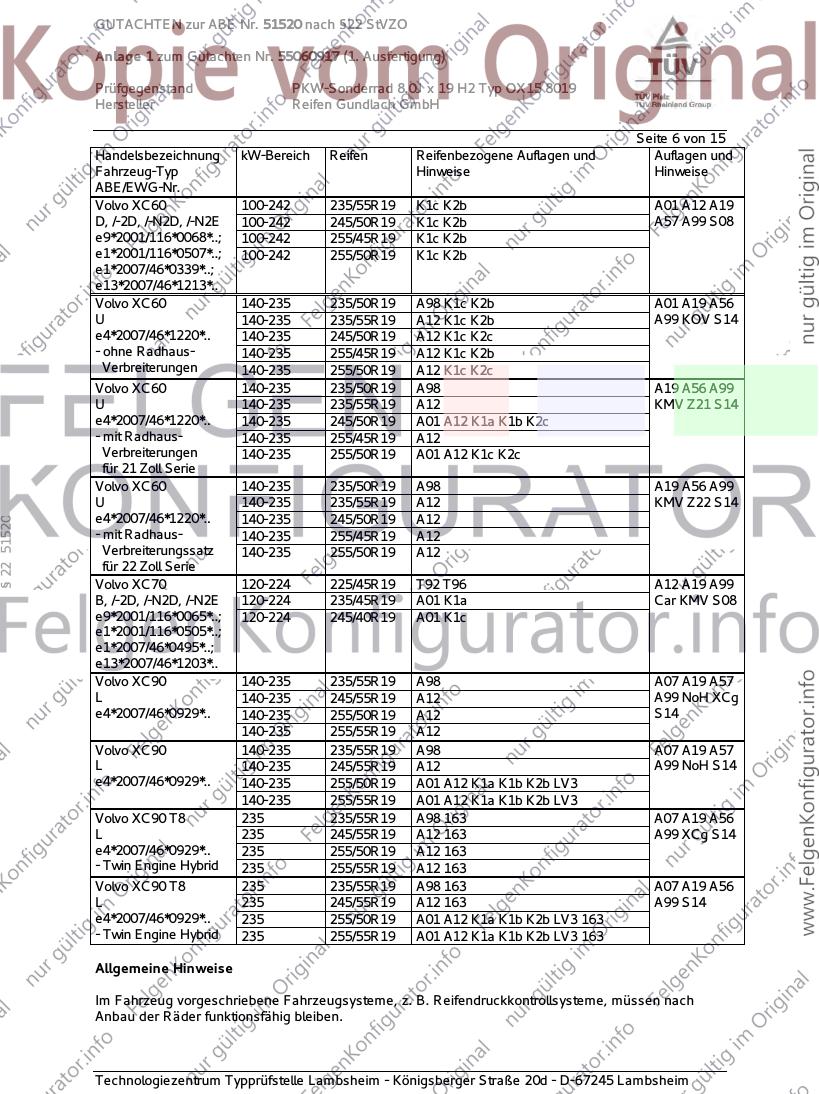

GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55060917 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH
Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC60 100-242 235/55R19 K1c K2b A01 A12 A19
D, /-2D, /-N2D, /-N2E 100-242 245/50R19 K1c K2b A57 A99 S08
e9*2001/116*0068*..; 100-242 255/45R19 K1c K2b
e1*2001/116*0507*..; 100-242 255/50R19 K1c K2b
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC60 140-235 235/50R19 A98 K1c K2b A01 A19 A56
U 140-235 235/55R19 A12 K1c K2b A99 KOV S14
e4*2007/46*1220*.. 140-235 245/50R19 A12 K1c K2c
- ohne Radhaus- 140-235 255/45R19 A12 K1c K2b
Verbreiterungen 140-235 255/50R19 A12 K1c K2c
Volvo XC60 140-235 235/50R19 A98 A19 A56 A99
U 140-235 235/55R19 A12 KMV Z21 S14
e4*2007/46*1220*.. 140-235 245/50R19 A01 A12 K1a K1b K2c
- mit Radhaus- 140-235 255/45R19 A12
Verbreiterungen 140-235 255/50R19 A01 A12 K1c K2c
für 21 Zoll Serie
Volvo XC60 140-235 235/50R19 A98 A19 A56 A99
U 140-235 235/55R19 A12 KMV Z22 S14
e4*2007/46*1220*.. 140-235 245/50R19 A12
§ 22 51520
- mit Radhaus- 140-235 255/45R19 A12
Verbreiterungssatz 140-235 255/50R19 A12
für 22 Zoll Serie
Volvo XC70 120-224 225/45R19 T92 T96 A12 A19 A99
B, /-2D, /-N2D, /-N2E 120-224 235/45R19 A01 K1a Car KMV S08
e9*2001/116*0065*..; 120-224 245/40R19 A01 K1c
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC90 140-235 235/55R19 A98 A07 A19 A57
L 140-235 245/55R19 A12 A99 NoH XCg
e4*2007/46*0929*.. 140-235 255/50R19 A12 S14
140-235 255/55R19 A12
Volvo XC90 140-235 235/55R19 A98 A07 A19 A57
L 140-235 245/55R19 A12 A99 NoH S14
e4*2007/46*0929*.. 140-235 255/50R19 A01 A12 K1a K1b K2b LV3
140-235 255/55R19 A01 A12 K1a K1b K2b LV3
Volvo XC90 T8 235 235/55R19 A98 163 A07 A19 A56
L 235 245/55R19 A12 163 A99 XCg S14
e4*2007/46*0929*.. 235 255/50R19 A12 163
- Twin Engine Hybrid 235 255/55R19 A12 163
Volvo XC90 T8 235 235/55R19 A98 163 A07 A19 A56
L 235 245/55R19 A12 163 A99 S14
e4*2007/46*0929*.. 235 255/50R19 A01 A12 K1a K1b K2b LV3 163
- Twin Engine Hybrid 235 255/55R19 A01 A12 K1a K1b K2b LV3 163
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55060917 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH
Seite 7 von 15
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
§ 22 51520
Reifenfülldruck zu beachten ist.

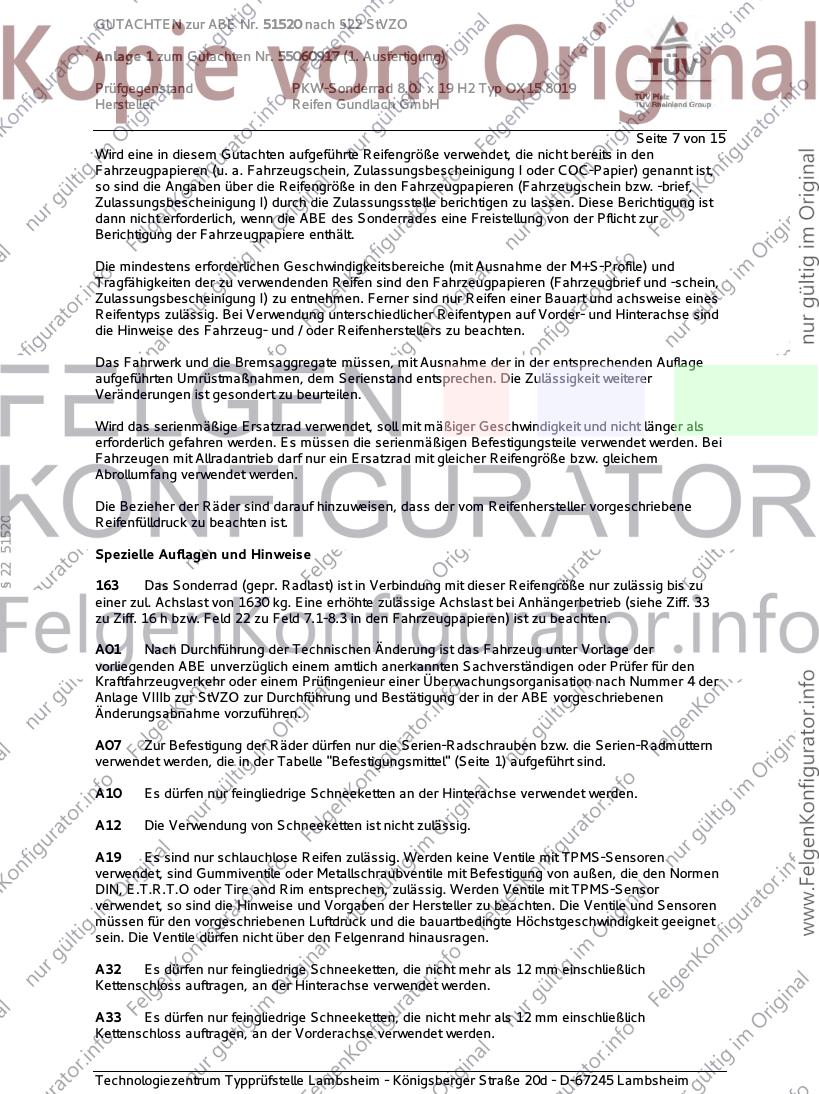

Spezielle Auflagen und Hinweise
163 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1630 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55060917 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH
Seite 8 von 15

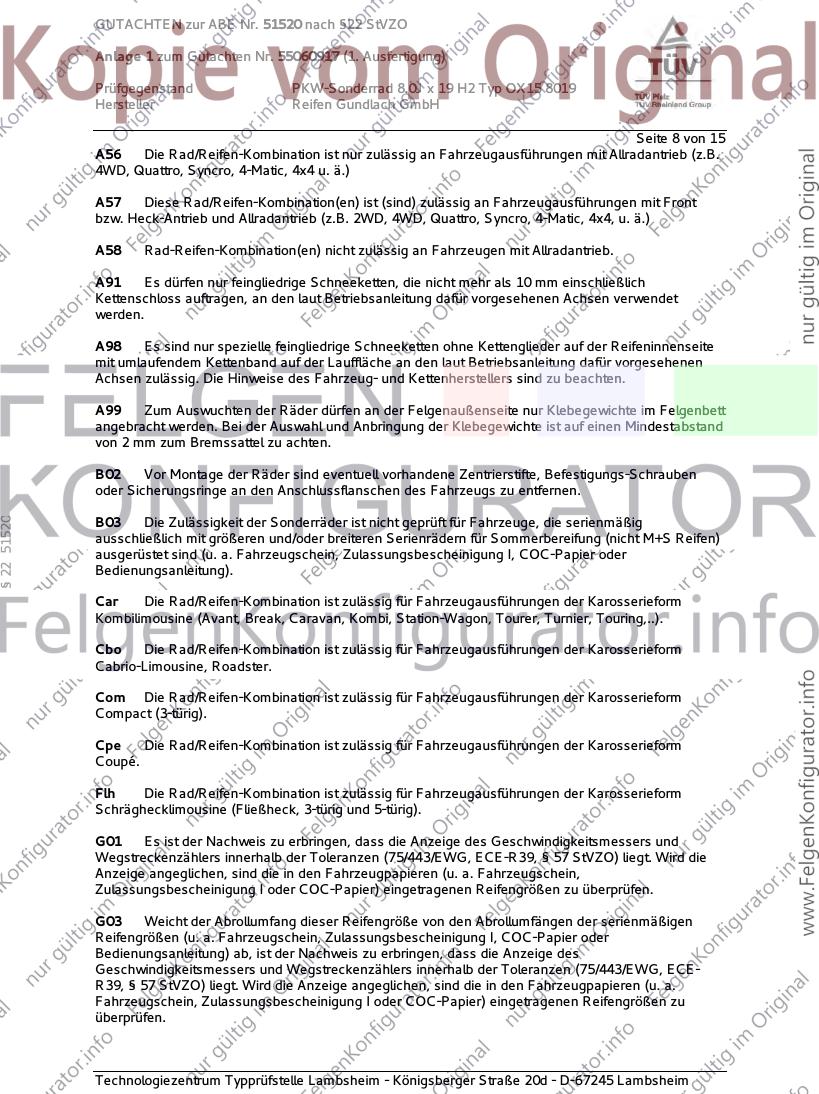

A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
§ 22 51520
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Compact (3-türig).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

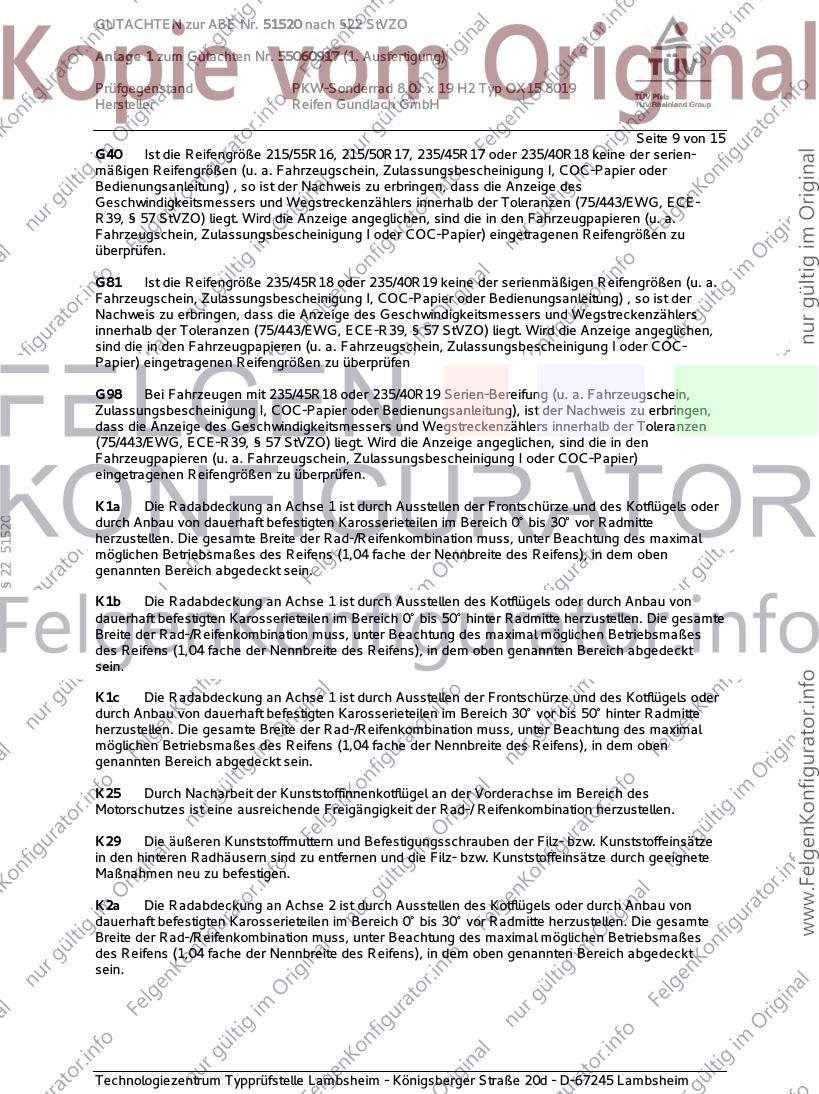

GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55060917 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH
Seite 9 von 15
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
§ 22 51520
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze
in den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55060917 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH
Seite 10 von 15
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
§ 22 51520
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die
Radhausinnenverkleidung ist anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55060917 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH
Seite 11 von 15

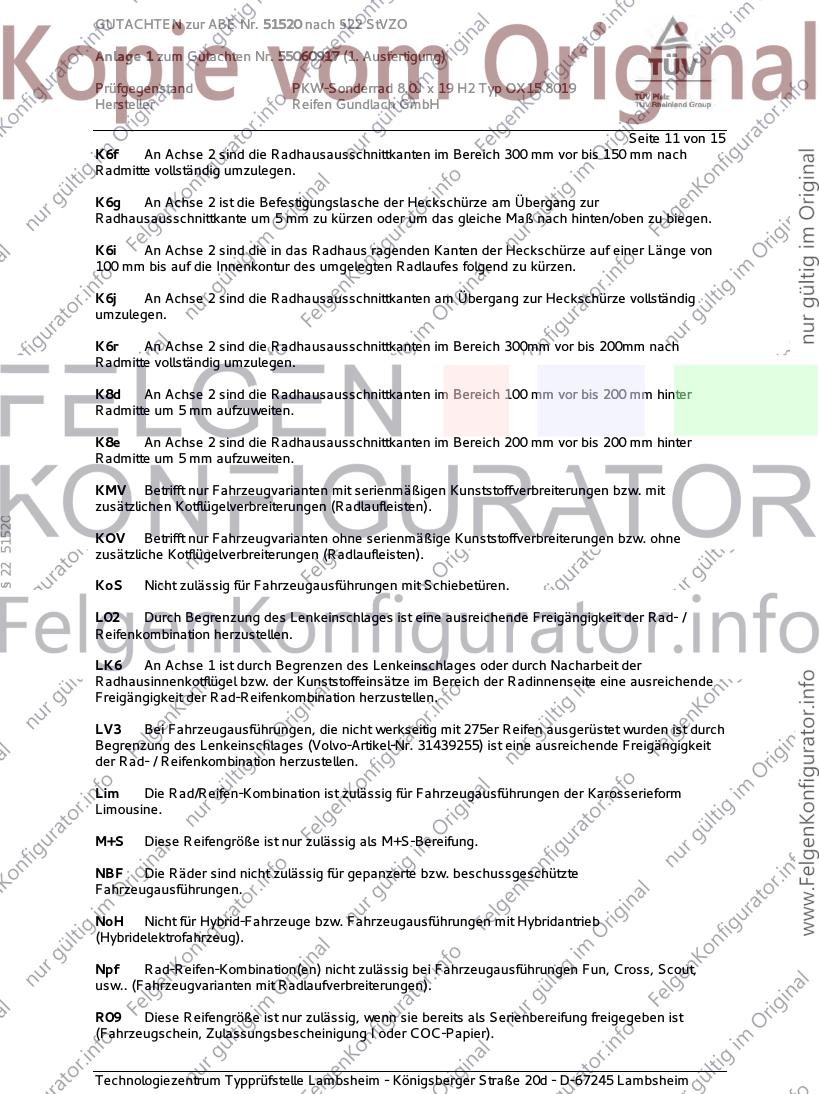

K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
§ 22 51520
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
LV3 Bei Fahrzeugausführungen, die nicht werkseitig mit 275er Reifen ausgerüstet wurden ist durch
Begrenzung des Lenkeinschlages (Volvo-Artikel-Nr. 31439255) ist eine ausreichende Freigängigkeit
der Rad- / Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55060917 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH
Seite 12 von 15
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
§ 22 51520
S07 Zur Befestigung der Sonderräder sind entweder die vom Fahrzeughersteller, für Leichtmetall-
räder vorgesehenen, serienmäßigen Befestigungsmittel (Art. Nr.: 5114407, Gesamthöhe: 31,5 mm)
oder wahlweise die Befestigungsmittel des Sonderradherstellers, zu verwenden
(siehe Seite 1, Nr. S07).
S08 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Sonderräder sind entweder die vom Fahrzeughersteller, für Leichtmetall-
räder vorgesehenen, serienmäßigen Befestigungsmittel (Art. Nr.: 5114407, Gesamthöhe: 31,5 mm)
oder wahlweise die Befestigungsmittel des Sonderradherstellers, zu verwenden
(siehe Seite 1, Nr. S10).
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
S12 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S12 (siehe
Seite 1) verwendet werden.
S13 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S13 (siehe
Seite 1) verwendet werden.
S14 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S14 (siehe
Seite 1) verwendet werden.
S15 Zur Befestigung der Sonderräder sind entweder die vom Fahrzeughersteller, für Leichtmetall-
räder vorgesehenen, serienmäßigen Befestigungsmittel (Art. Nr.: 5275544, Gesamthöhe: 37 mm)
oder wahlweise die Befestigungsmittel des Sonderradherstellers, zu verwenden
(siehe Seite 1, Nr. S15).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55060917 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH
Seite 13 von 15
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
§ 22 51520
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55060917 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH
Seite 14 von 15
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
§ 22 51520
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/45R19 295/40R19
Nr. 24 265/50R19 295/45R19
Nr. 25 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
235/45R18 oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
XCg Betrifft nur Fahrzeuge, die werkseitig für die Verwendung von 275er Reifen ausgerüstet
wurden (großer Wendekreis).
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Fließheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51520 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55060917 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 19 H2 Typ OX15 8019
Hersteller Reifen Gundlach GmbH
Seite 15 von 15
Z21 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 21-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z22 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 22-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 10. Oktober 2017 in Lambsheim statt.
Hinweise zum Sonderrad
Radausführung X7:
Die "Montageanleitung für Leichtmetallräder", der Fa. Reifen Gundlach, ist zu beachten.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
§ 22 51520
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum Mai 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 10. Oktober 2017
Laux 00280604.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
