Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 46944*09
Gerät: Sonderräder für Pkw
8 J x 19 H2
Typ: SH980
§ 22 46944*09
Inhaber der ABE und Reifen Gundlach GmbH
Hersteller: DE-56316 Raubach
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 46944
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

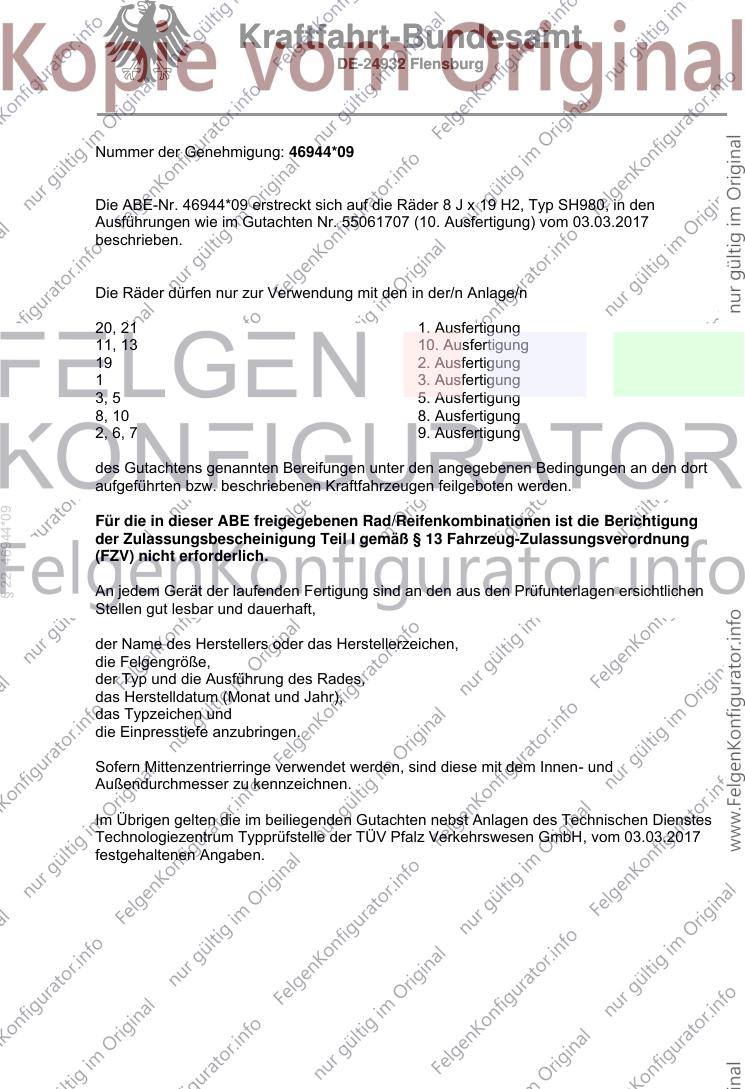

Nummer der Genehmigung: 46944*09
Die ABE-Nr. 46944*09 erstreckt sich auf die Räder 8 J x 19 H2, Typ SH980, in den
Ausführungen wie im Gutachten Nr. 55061707 (10. Ausfertigung) vom 03.03.2017
beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
20, 21 1. Ausfertigung
11, 13 10. Ausfertigung
19 2. Ausfertigung
1 3. Ausfertigung
3, 5 5. Ausfertigung
8, 10 8. Ausfertigung
2, 6, 7 9. Ausfertigung
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
§ 22 46944*09
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH, vom 03.03.2017
festgehaltenen Angaben.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 46944*09
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 20.03.2017
Im Auftrag
§ 22 46944*09

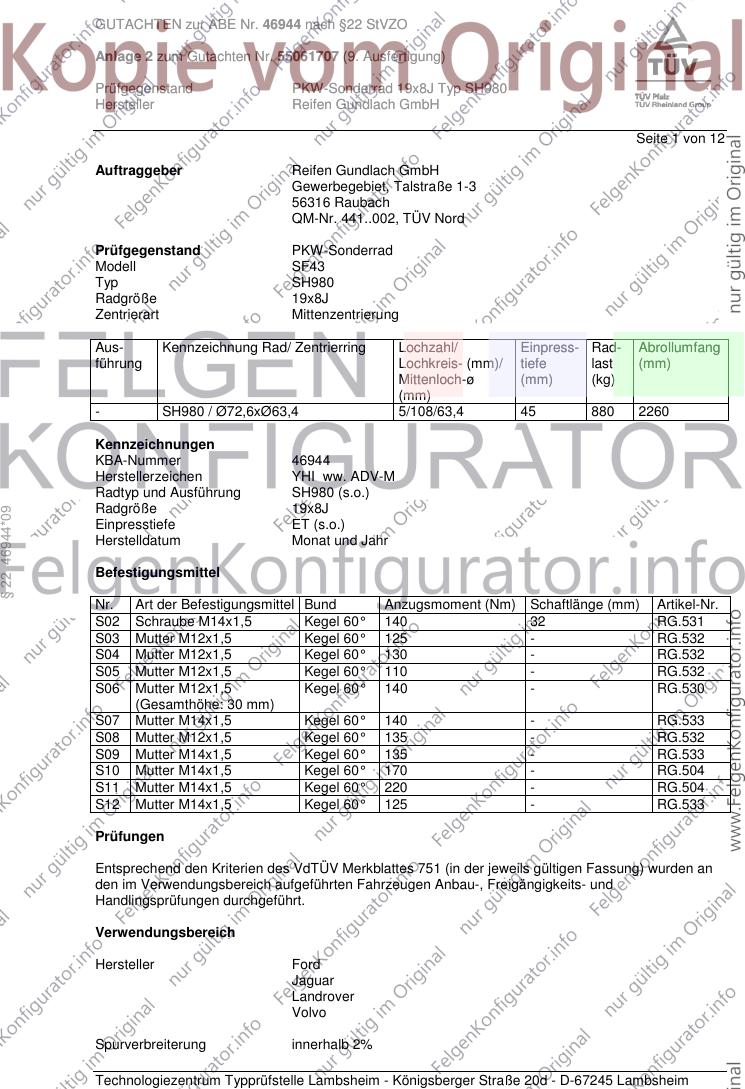

GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55061707 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 1 von 12
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 441..002, TÜV Nord
Prüfgegenstand PKW-Sonderrad
Modell SF43
Typ SH980
Radgröße 19x8J
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- SH980 / Ø72,6xØ63,4 5/108/63,4 45 880 2260
Kennzeichnungen
KBA-Nummer 46944
Herstellerzeichen YHI ww. ADV-M
Radtyp und Ausführung SH980 (s.o.)
Radgröße 19x8J
§ 22 46944*09
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
S02 Schraube M14x1,5 Kegel 60° 140 32 RG.531
S03 Mutter M12x1,5 Kegel 60° 125 - RG.532
S04 Mutter M12x1,5 Kegel 60° 130 - RG.532
S05 Mutter M12x1,5 Kegel 60° 110 - RG.532
S06 Mutter M12x1,5 Kegel 60° 140 - RG.530
(Gesamthöhe: 30 mm)
S07 Mutter M14x1,5 Kegel 60° 140 - RG.533
S08 Mutter M12x1,5 Kegel 60° 135 - RG.532
S09 Mutter M14x1,5 Kegel 60° 135 - RG.533
S10 Mutter M14x1,5 Kegel 60° 170 - RG.504
S11 Mutter M14x1,5 Kegel 60° 220 - RG.504
S12 Mutter M14x1,5 Kegel 60° 125 - RG.533
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Landrover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55061707 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 225/35R19 K25 K41 K46 T88 A01 A12 A15
DM2 A18 B02 S04
e13*2001/116*0109*.
Ford C-Max 63-134 225/35R19 T84 T88 A12 A15 A18
(Compact) 63-134 235/35R19 A01 K1a K2b T87 T91 A58 B02 KoS
DXA 63-134 245/30R19 A01 K1a K1b K2b K5d T89 S08
e13*2007/46*1103*..
- incl. Facelift 2015
Ford Edge 132-155 235/55R19 A33 A15 A18 A56
SBF 132-155 255/50R19 A12 S11
e1*2007/46*1524*.. 132-155 265/50R19 A01 A12 K1a K1b K2b
Ford Focus 59-166 225/35R19 Car Flh Sth T84 T88 A12 A15 A18
DA3, DB3 59-92,107 215/35R19 Flh Sth T85 B02 S04
e13*2001/116*
0144,0157*..
Ford Focus 63-134 215/35R19 T85 A12 A15 A18
§ 22 46944*09
DYB 63-134 225/35R19 T84 T88 A58 Car Flh
e13*2007/46*1138*.. 63-134 235/35R19 T87 T91 Lim S04
- incl. Facelift 2014 63-134 245/30R19 A01 K1a K8d T89
Ford Focus Cabrio 74-107 225/35R19 K56 T88 A01 A12 A15
DB3 A18 B02 Cbo
e13*2001/116*0157*. S04
Ford Focus RS 257 225/35R19 A90 M+S T88 A15 A18 A56
DYB, DYB-RS 257 235/35R19 A12 Flh S04
e13*2007/46*1138*..; 257 245/30R19 A01 A12 K1a K2b T89
e13*2007/46*1616*..
Ford Focus ST 136, 184 225/35R19 T88 A12 A15 A18
DYB 136, 184 235/35R19 A58 Car Flh
e13*2007/46*1138*.. 136, 184 245/30R19 A01 K1a K8d T89 S04
- incl. Facelift 2015
Ford Galaxy (II) 74-149 235/40R19 T96 A12 A15 A18
WA6 A58 B02 S10
e13*2001/116*
0185*00-23
Ford Galaxy (III) 88-177 235/45R19 T95 T99 A12 A15 A18
WA6 88-177 245/40R19 T94 T98 A57 S11
e13*2001/116* 88-177 245/45R19
0185*24-..
- ab MJ 2016 (MK3)
Ford Kuga (I) 100-147 235/45R19 A12 A15 A18
DM2 100-147 245/40R19 A57 B02 S04
e13*2001/116* 100-147 245/45R19
0109*19-31
Ford Kuga (II) 85-134 225/45R19 R37 A12 A15 A18
DM2 85-134 235/40R19 A57 S08
e13*2001/116* 85-134 235/45R19
0109*31-.. 85-134 245/40R19
- ab Modell 2013 85-134 245/45R19 A01 G01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55061707 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo (III) 66-166 225/35R19 K1c K2b K56 T84 T88 A01 A12 A15
B4Y, B5Y A18 A58 B02
e1*98/14* Flh Sth S05
0154,0155*..
Ford Mondeo (IV) 74-176 235/35R19 A01 G40 T87 T91 A12 A15 A18
BA7 74-176 235/35R19 R69 T87 T91 A58 B02 Flh
e13*2001/116* 74-176 235/40R19 A01 G81 R69 Lim S06
0249*00-25 74-176 235/40R19 R09 R92
- incl. Facelift 2010 74-176 245/30R19 A01 K2b T89 X98
74-176 245/30R19 A01 G98 K2b T89
74-176 245/35R19 A01 G81 K2b T89 T93
81,92,107 225/35R19 A01 G40 T88 X98
81,92,107 225/35R19 R69 T88
Ford Mondeo (V) 85-177 225/40R19 T89 T93 A12 A15 A18
BA7 85-177 235/40R19 A57 Flh Lim
e13*2001/116* 85-177 245/35R19 A01 K2b K6g T89 T93 S08
0249*26-..
- ab MJ 2015 (MK5)
Ford Mondeo Turnier 66-166 225/35R19 K1a T88 A01 A12 A15
§ 22 46944*09
(III) 66-166 235/35R19 G01 K1c K2b K46 T87 T91 A18 A58 B02
BWY Car S05
e1*98/14*0156*..
Ford Mondeo Turnier 74-176 235/35R19 A01 G40 T87 T91 A12 A15 A18
(IV) 74-176 235/35R19 R69 T87 T91 A58 B02 Car
BA7 74-176 235/40R19 A01 G81 R69 T92 T96 S06
e13*2001/116* 74-176 235/40R19 R09 R92 T92 T96
0249*00-25 74-176 245/35R19 A01 G81 K2b T89 T93
- incl. Facelift 2010 81,92 225/35R19 A01 G40 T88 X98
81,92 245/30R19 A01 K2b T89 X98
81,92 245/30R19 A01 G98 K2b T89
Ford Mondeo Turnier 85-177 225/40R19 T89 T93 A12 A15 A18
(V) 85-177 235/40R19 A57 Car S08
BA7 85-177 245/35R19 A01 K2b K6g T89 T93
e13*2001/116*
0249*26-..
- ab MJ 2015 (MK5)
Ford S-Max (I) 74-176 225/40R19 T93 A12 A15 A18
WA6 74-176 235/40R19 T92 T96 A58 B02 S10
e13*2001/116* 74-176 245/35R19 T93
0185*00-23
Ford S-Max (II) 88-177 235/45R19 T95 T99 A12 A15 A18
WA6 88-177 245/40R19 T94 T98 A57 S11
e13*2001/116* 88-177 245/45R19
0185*24-..
- ab MJ 2016
Jaguar F-Pace 132 235/55R19 A10 A15 A18 A57
DC 132 245/55R19 A32 S12
e11*2007/46*3324*.. 132-280 255/55R19 A98
132-280 265/50R19 A12
132-280 265/55R19 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55061707 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Jaguar S-Type 147-219 235/35R19 K42 R37 T91 A01 A12 A15
CCX 147-219 245/35R19 K1a K42 T93 A18 B02 K45
e11*98/14*0115*.. K56 S03
Jaguar X-Type 96-170 225/35R19 K1a K2b K41 K42 K45 K46 L02 T88 A01 A12 A15
CF1 Y16 A18 B02 Lim
e11*98/14*0176*.. S05
Jaguar XE 120-177 225/40R19 T93 A12 A15 A18
JA 120-177 235/35R19 A01 K1a T91 A58 Lim V19
e11*2007/46*2150*.. 120-177 235/40R19 A01 K1a S03
120-177 245/35R19 A01 K1a T93
Jaguar XF 120-202 235/40R19 A10 A15 A18 B03
CC9 120-202 235/45R19 A12 Lim S03
e11*2001/116*0323*. 120-202 245/40R19 A10
Jaguar XF 120-177 225/45R19 A12 R37 T92 T96 A15 A18 A58
JB 120-177 235/40R19 A10 R37 T92 T96 Lim V19 S03
e11*2007/46*2981*.. 120-280 245/40R19 A32
Jaguar XJ 152-291 245/40R19 R37 T94 T98 A12 A15 A18
N*3 152-291 245/45R19 M+S R09 B02 NBF S03
e11*2001/116*0217*.. 152-291 255/40R19
§ 22 46944*09
Land Rover Discovery 110-177 225/55R19 A12 A15 A18 A57
Sport 110-177 235/50R19 A98 S09
LC 110-177 235/55R19 A12
e11*2007/46*1659*.. 110-177 245/50R19 A12
Land Rover 110-171 235/55R19 A12 A15 A18
Freelander 2 110-171 255/50R19 A01 K1a K2b S07
LF
e11*2001/116*0300*.
Land Rover Range- 110-177 235/50R19 A12 A15 A18
Rover Evoque 110-177 235/55R19 A57 Cbo Cpe
LV, LV-A 110-177 255/45R19 Y85 S07
e11*2007/46*0223*..;
e3*2007/46*0221*..
Volvo C30 73-169 225/35R19 K42 T84 T88 A01 A12 A15
M, M-2D A18 A58 B02
e4*2001/116*0076*.., Com S05
e1*2001/116*0427*..
Volvo C70 100-169 225/35R19 T88 A12 A15 A18
M 100-169 235/35R19 T87 T91 B02 Cbo S05
e4*2001/116*0076
*08-..
Volvo S40, V50 73-169 225/35R19 K25 K42 K46 T84 T88 A01 A12 A15
M A18 B02 Car
e4*2001/116*0076*.. Lim S05
Volvo S60, V60 84-177 225/35R19 A58 T88 A12 A15 A18
F, F-N2D 84-177 245/30R19 A01 A58 K1a K1b K2b K4i K6f T89 A57 Car Lim
e9*2007/46*0023*..; 84-180 235/35R19 A01 K4i T87 T91 Npf V00 V19
e13*2007/46*1157*.. 84-242 235/40R19 A01 G03 K4i S02
84-242 245/35R19 A01 K1a K1b K2b K4i K6f T89 T93
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55061707 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S60CC, V60CC 110-187 225/45R19 A12 A15 A18

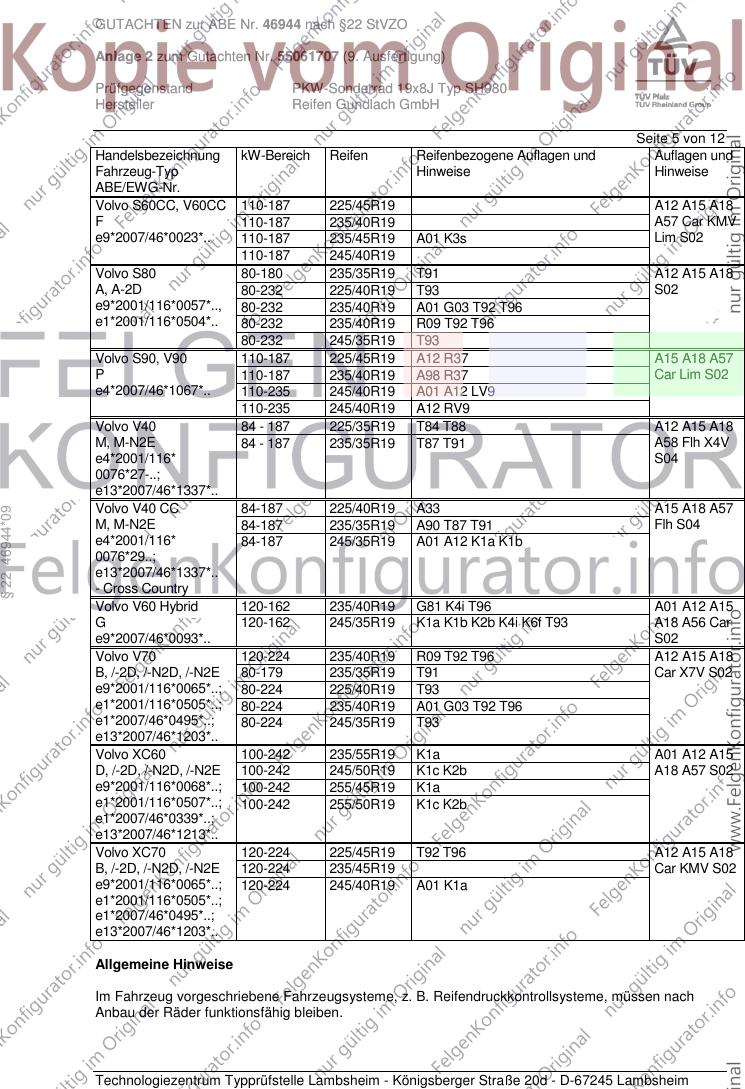

F 110-187 235/40R19 A57 Car KMV
e9*2007/46*0023*.. 110-187 235/45R19 A01 K3s Lim S02
110-187 245/40R19
Volvo S80 80-180 235/35R19 T91 A12 A15 A18
A, A-2D 80-232 225/40R19 T93 S02
e9*2001/116*0057*.., 80-232 235/40R19 A01 G03 T92 T96
e1*2001/116*0504*.. 80-232 235/40R19 R09 T92 T96
80-232 245/35R19 T93
Volvo S90, V90 110-187 225/45R19 A12 R37 A15 A18 A57
P 110-187 235/40R19 A98 R37 Car Lim S02
e4*2007/46*1067*.. 110-235 245/40R19 A01 A12 LV9
110-235 245/40R19 A12 RV9
Volvo V40 84 - 187 225/35R19 T84 T88 A12 A15 A18
M, M-N2E 84 - 187 235/35R19 T87 T91 A58 Flh X4V
e4*2001/116* S04
0076*27-..;
e13*2007/46*1337*..
Volvo V40 CC 84-187 225/40R19 A33 A15 A18 A57
§ 22 46944*09
M, M-N2E 84-187 235/35R19 A90 T87 T91 Flh S04
e4*2001/116* 84-187 245/35R19 A01 A12 K1a K1b
0076*29..;
e13*2007/46*1337*..
- Cross Country
Volvo V60 Hybrid 120-162 235/40R19 G81 K4i T96 A01 A12 A15
G 120-162 245/35R19 K1a K1b K2b K4i K6f T93 A18 A56 Car
e9*2007/46*0093*.. S02
Volvo V70 120-224 235/40R19 R09 T92 T96 A12 A15 A18
B, /-2D, /-N2D, /-N2E 80-179 235/35R19 T91 Car X7V S02
e9*2001/116*0065*..; 80-224 225/40R19 T93
e1*2001/116*0505*..; 80-224 235/40R19 A01 G03 T92 T96
e1*2007/46*0495*..; 80-224 245/35R19 T93
e13*2007/46*1203*..
Volvo XC60 100-242 235/55R19 K1a A01 A12 A15
D, /-2D, /-N2D, /-N2E 100-242 245/50R19 K1c K2b A18 A57 S02
e9*2001/116*0068*..; 100-242 255/45R19 K1a
e1*2001/116*0507*..; 100-242 255/50R19 K1c K2b
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC70 120-224 225/45R19 T92 T96 A12 A15 A18
B, /-2D, /-N2D, /-N2E 120-224 235/45R19 Car KMV S02
e9*2001/116*0065*..; 120-224 245/40R19 A01 K1a
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55061707 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 6 von 12

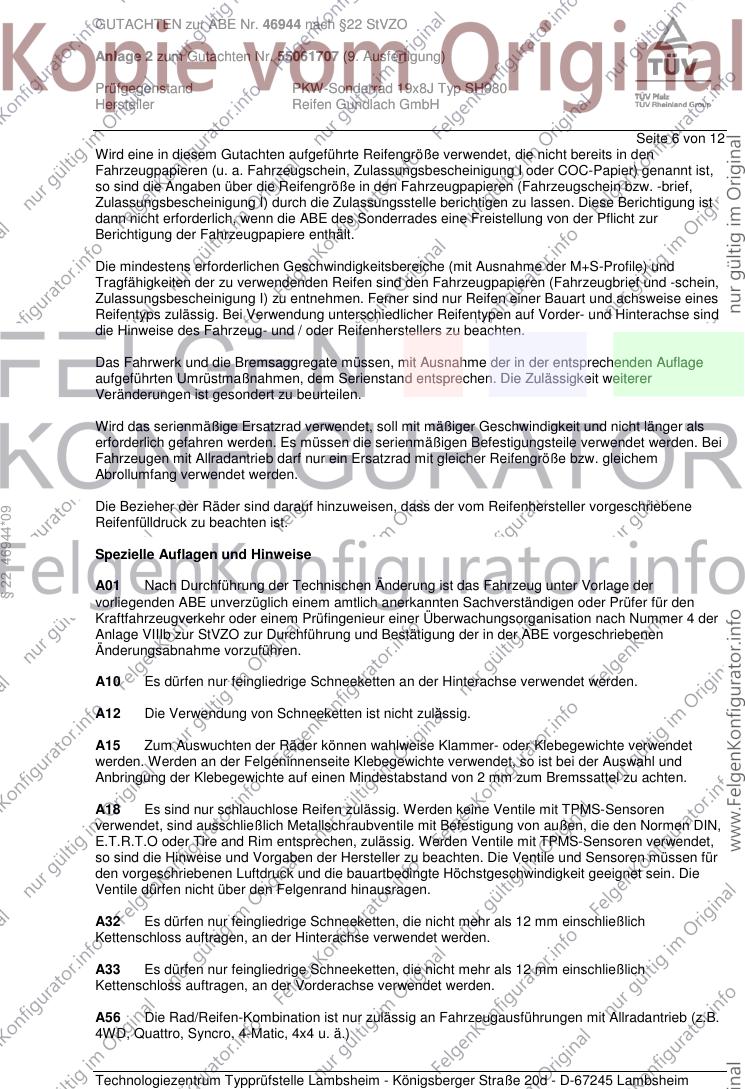

Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
§ 22 46944*09
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55061707 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 7 von 12

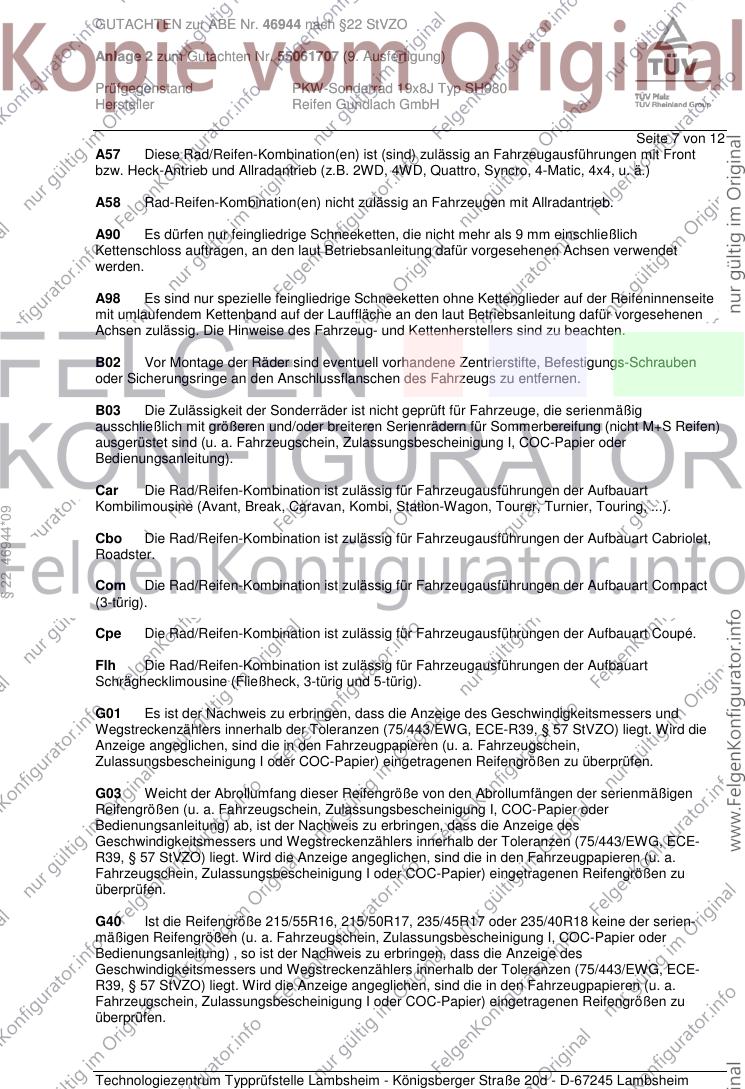

A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
§ 22 46944*09
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55061707 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 8 von 12
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
§ 22 46944*09
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55061707 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 9 von 12
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
§ 22 46944*09
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LV9 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 19 Zoll, 20 Zoll oder
21 Zoll Reifengrößen ausgerüstet sind, ist der Lenkeinschlag durch eine Fachwerkstatt (elektronische
Programmierung) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R92 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/45R18
oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55061707 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 10 von 12
RV9 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen, die werkseitig für die
Verwendung von 19 Zoll, 20 Zoll oder 21 Zoll Reifengrößen ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
§ 22 46944*09
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
S12 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S12 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55061707 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 11 von 12
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
§ 22 46944*09

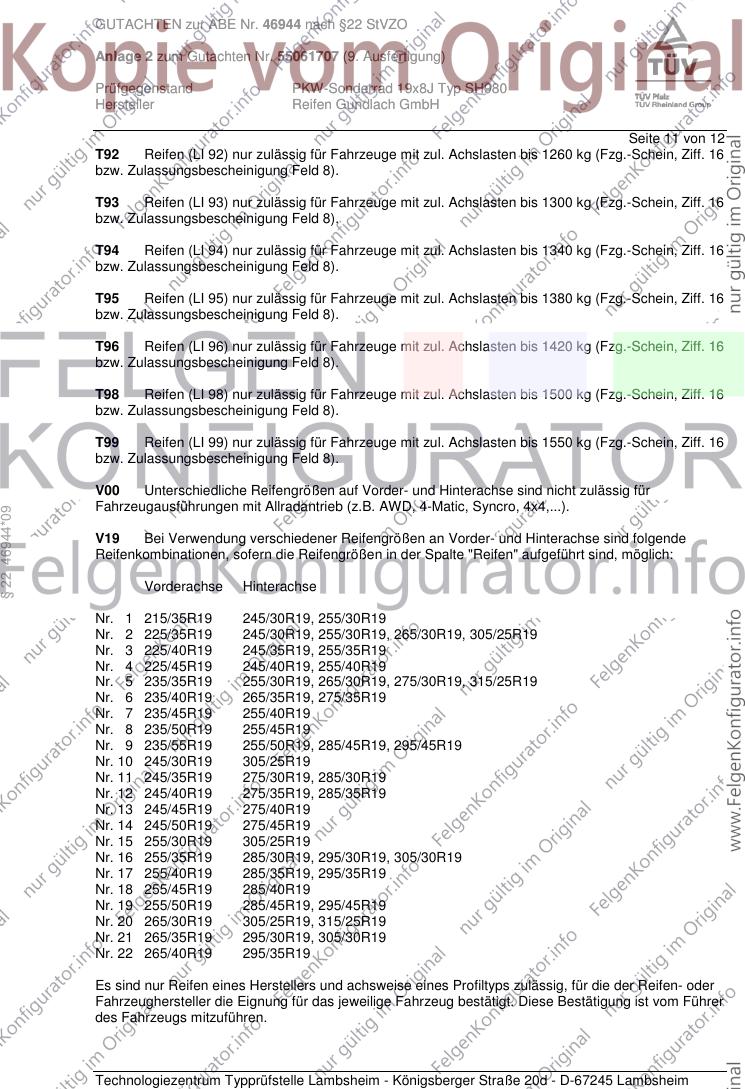

V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46944 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55061707 (9. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 19x8J Typ SH980
Hersteller Reifen Gundlach GmbH
Seite 12 von 12
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
235/45R18 oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. März 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
§ 22 46944*09
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Januar 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. März 2017
Laux 00266240.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
