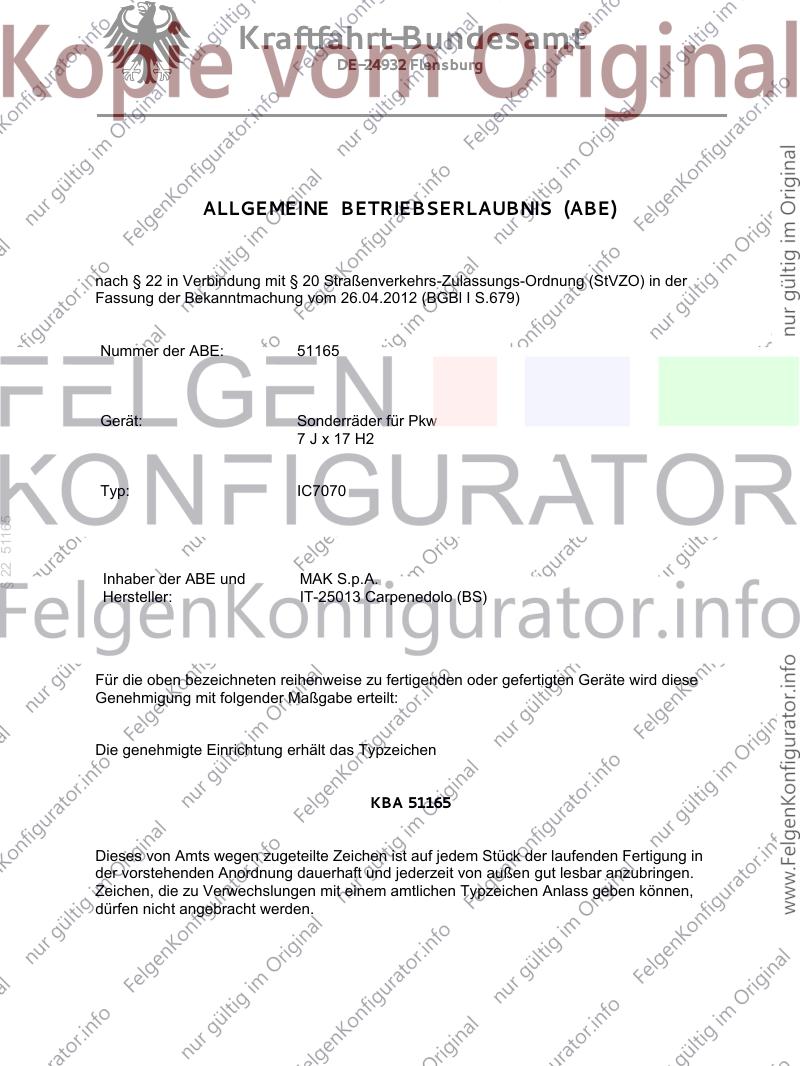

ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 51165
Gerät: Sonderräder für Pkw
7 J x 17 H2
Typ: IC7070
§ 22 51165
Inhaber der ABE und MAK S.p.A.
Hersteller: IT-25013 Carpenedolo (BS)
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 51165
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

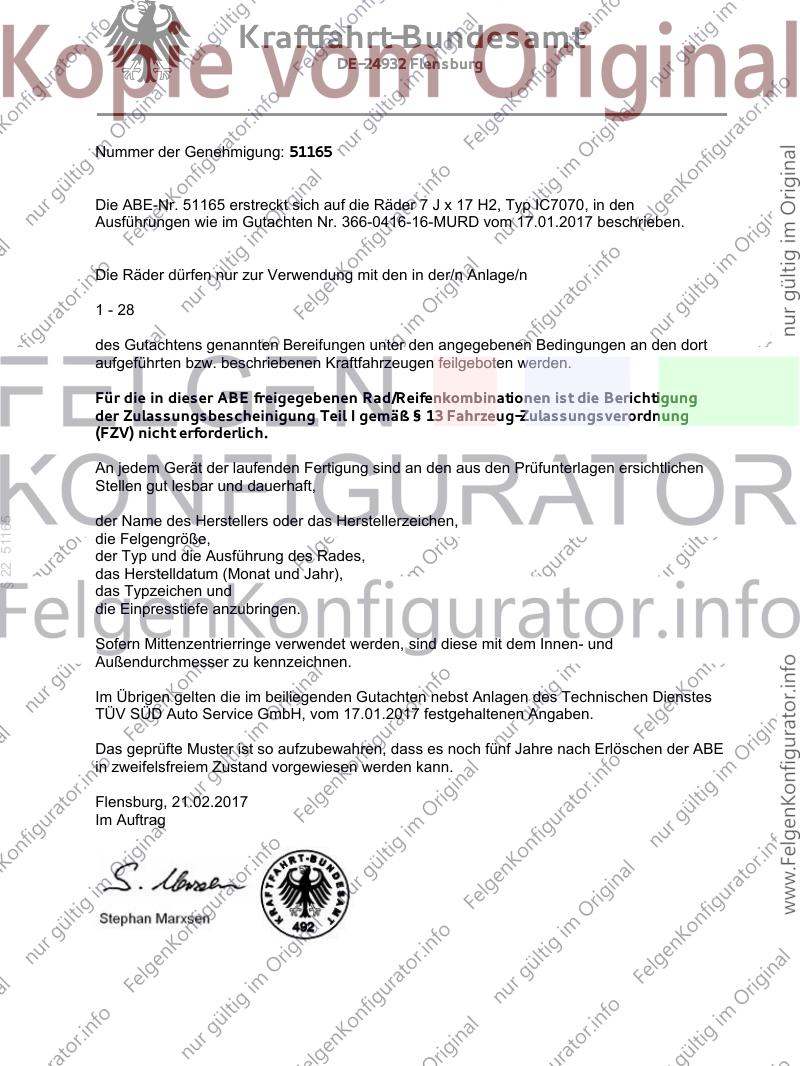

Nummer der Genehmigung: 51165
Die ABE-Nr. 51165 erstreckt sich auf die Räder 7 J x 17 H2, Typ IC7070, in den
Ausführungen wie im Gutachten Nr. 366-0416-16-MURD vom 17.01.2017 beschrieben.
Die Räder dürfen nur zur Verwendung mit den in der/n Anlage/n
1 - 28
des Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß § 13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
§ 22 51165
die Felgengröße,
der Typ und die Ausführung des Rades,
das Herstelldatum (Monat und Jahr),
das Typzeichen und
die Einpresstiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im Übrigen gelten die im beiliegenden Gutachten nebst Anlagen des Technischen Dienstes
TÜV SÜD Auto Service GmbH, vom 17.01.2017 festgehaltenen Angaben.
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 21.02.2017
Im Auftrag
Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 19 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 1 von 12

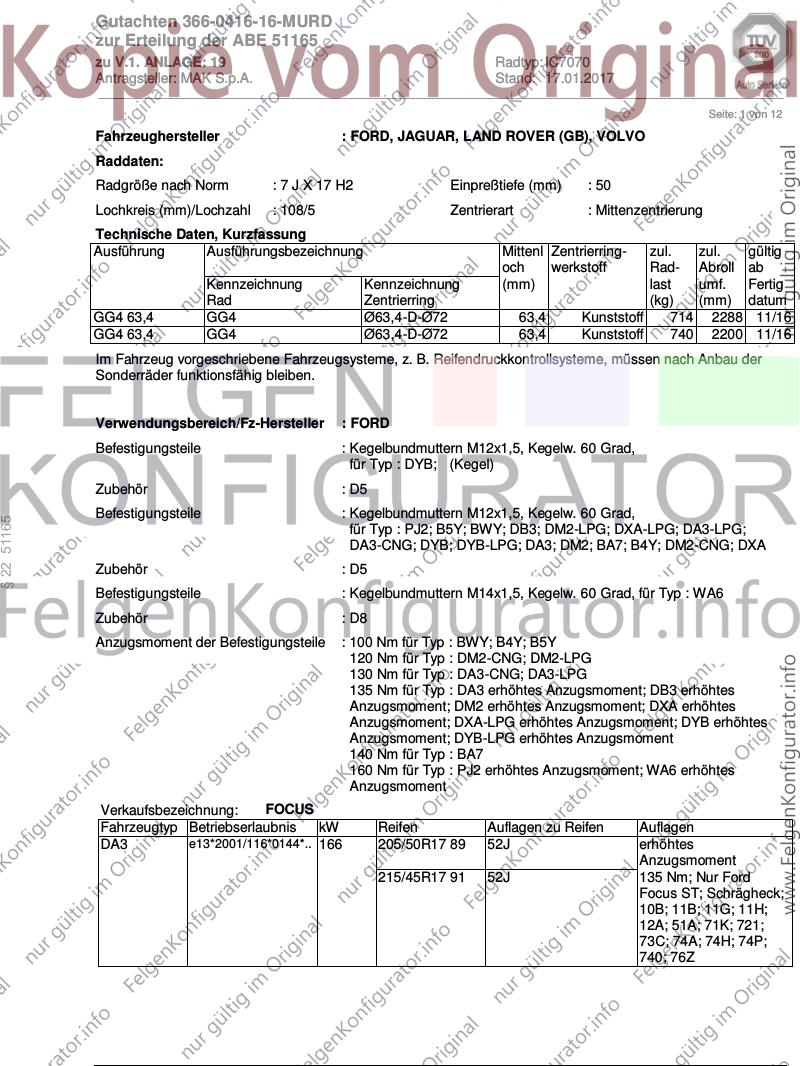

Fahrzeughersteller : FORD, JAGUAR, LAND ROVER (GB), VOLVO
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 50
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
GG4 63,4 GG4 Ø63,4-D-Ø72 63,4 Kunststoff 714 2288 11/16
GG4 63,4 GG4 Ø63,4-D-Ø72 63,4 Kunststoff 740 2200 11/16
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : DYB; (Kegel)
Zubehör : D5
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
§ 22 51165
für Typ : PJ2; B5Y; BWY; DB3; DM2-LPG; DXA-LPG; DA3-LPG;
DA3-CNG; DYB; DYB-LPG; DA3; DM2; BA7; B4Y; DM2-CNG; DXA
Zubehör : D5
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad, für Typ : WA6
Zubehör : D8
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : BWY; B4Y; B5Y
120 Nm für Typ : DM2-CNG; DM2-LPG
130 Nm für Typ : DA3-CNG; DA3-LPG
135 Nm für Typ : DA3 erhöhtes Anzugsmoment; DB3 erhöhtes
Anzugsmoment; DM2 erhöhtes Anzugsmoment; DXA erhöhtes
Anzugsmoment; DXA-LPG erhöhtes Anzugsmoment; DYB erhöhtes
Anzugsmoment; DYB-LPG erhöhtes Anzugsmoment
140 Nm für Typ : BA7
160 Nm für Typ : PJ2 erhöhtes Anzugsmoment; WA6 erhöhtes
Anzugsmoment
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA3 e13*2001/116*0144*.. 166 205/50R17 89 52J erhöhtes
Anzugsmoment
215/45R17 91 52J 135 Nm; Nur Ford
Focus ST; Schrägheck;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
740; 76Z
Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 19 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 2 von 12
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA3 e13*2001/116*0144*.. 59 - 107 205/50R17 51G erhöhtes
Anzugsmoment
205/50R17 89 FGQ; 11A 135 Nm; Kombi;
215/45R17 87W 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
740
DA3 e13*2001/116*0144*.. 59 - 107 205/50R17 51G erhöhtes
Anzugsmoment
205/50R17 89 FGQ; 11A 135 Nm; Schrägheck;
215/45R17 87 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
740
DA3-CNG e13*2001/116*1017*.. 91 - 107 205/50R17 51G 10B; 11G; 11H; 12K;
51A; 71K; 721; 73C;
74A; 74H; 74P
DA3-LPG e13*2001/116*0999*.. 103 - 107 205/50R17 51G 10B; 11G; 11H; 12K;
51A; 71K; 721; 73C;
74A; 74H; 74P
DB3 e13*2001/116*0157*.. 74 - 107 205/50R17 51G erhöhtes
Anzugsmoment
215/45R17 88 5EN 135 Nm; Ford Focus
§ 22 51165
225/45R17 91 FGP; 11A Coupe-Cabriolet;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
740
DB3 e13*2001/116*0157*.. 59 - 107 205/50R17 51G erhöhtes
Anzugsmoment
205/50R17 89 FGQ; 11A 135 Nm; Stufenheck;
215/45R17 87 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
740
DYB e13*2007/46*1138*.. 136 - 184 215/50R17 91 erhöhtes
Anzugsmoment
225/45R17 91 135 Nm; Focus ST;
Kombi; Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
74P; 740; 76S
DYB e13*2007/46*1138*.. 63 - 134 215/50R17 51G erhöhtes
Anzugsmoment
225/45R17 91 135 Nm; Kombi;
Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
74P; 740; 76S; 83L
Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 19 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 3 von 12

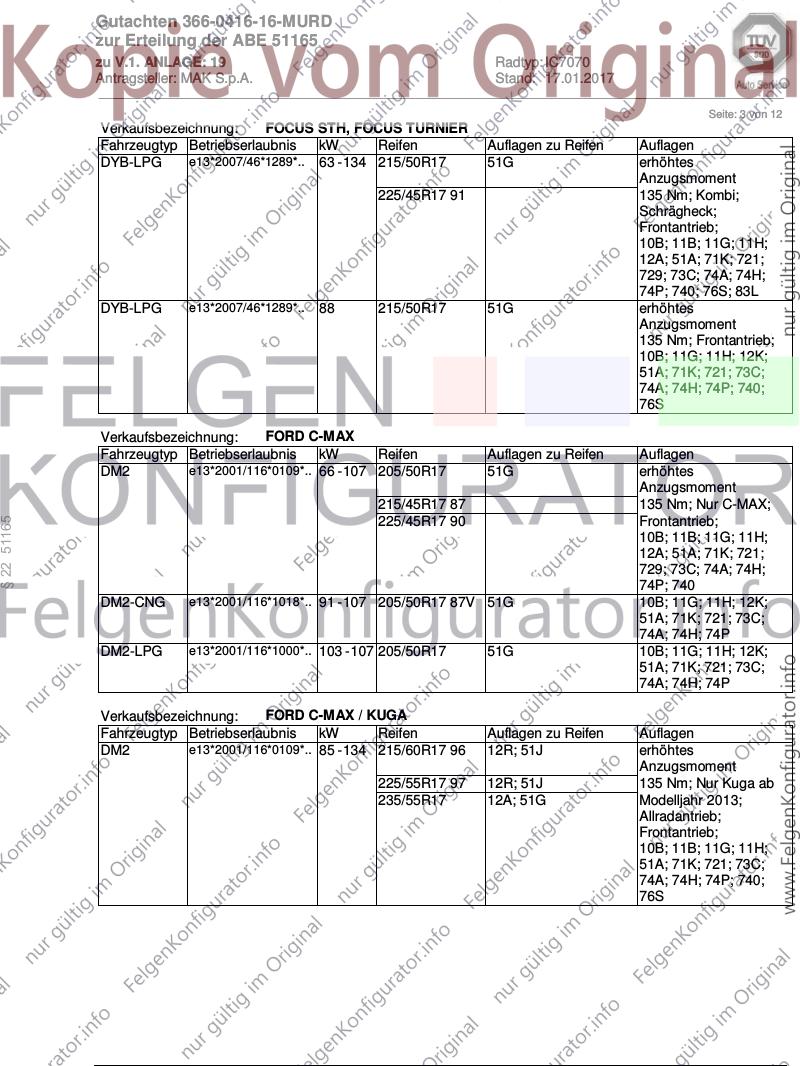

Verkaufsbezeichnung: FOCUS STH, FOCUS TURNIER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-LPG e13*2007/46*1289*.. 63 - 134 215/50R17 51G erhöhtes
Anzugsmoment
225/45R17 91 135 Nm; Kombi;
Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
74P; 740; 76S; 83L
DYB-LPG e13*2007/46*1289*.. 88 215/50R17 51G erhöhtes
Anzugsmoment
135 Nm; Frontantrieb;
10B; 11G; 11H; 12K;
51A; 71K; 721; 73C;
74A; 74H; 74P; 740;
76S
Verkaufsbezeichnung: FORD C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 66 - 107 205/50R17 51G erhöhtes
Anzugsmoment
215/45R17 87 135 Nm; Nur C-MAX;
225/45R17 90 Frontantrieb;
§ 22 51165
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
74P; 740
DM2-CNG e13*2001/116*1018*.. 91 - 107 205/50R17 87V 51G 10B; 11G; 11H; 12K;
51A; 71K; 721; 73C;
74A; 74H; 74P
DM2-LPG e13*2001/116*1000*.. 103 - 107 205/50R17 51G 10B; 11G; 11H; 12K;
51A; 71K; 721; 73C;
74A; 74H; 74P
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 85 - 134 215/60R17 96 12R; 51J erhöhtes
Anzugsmoment
225/55R17 97 12R; 51J 135 Nm; Nur Kuga ab
235/55R17 12A; 51G Modelljahr 2013;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 73C;
74A; 74H; 74P; 740;
76S
Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 19 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 4 von 12
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 100 - 147 235/55R17 99 erhöhtes
Anzugsmoment
245/50R17 99 135 Nm; Nur Kuga bis
Modelljahr 2012;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
74P; 740; 76S

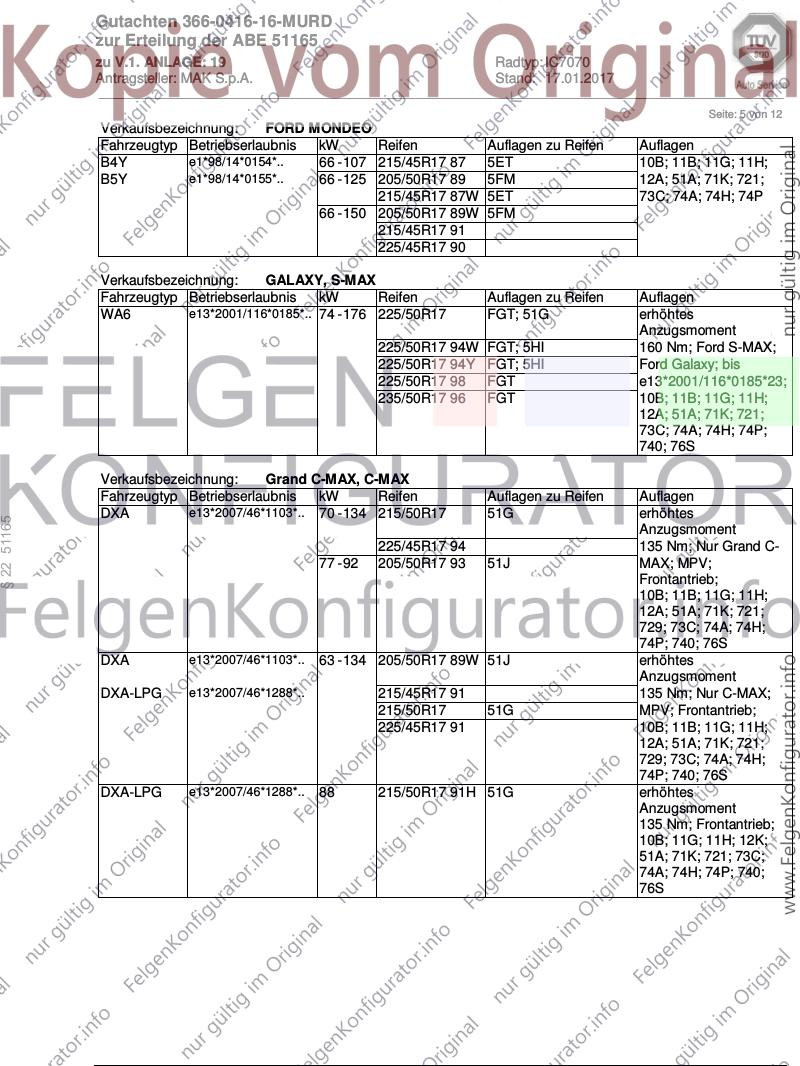

Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 74 - 92 205/50R17 91 51J bis
215/45R17 91 51J e13*2001/116*0249*25;
74 - 107 215/50R17 91 51J Kombi; Frontantrieb;
225/45R17 91 51J 10B; 11B; 11G; 11H;
74 - 176 215/50R17 95 51J 12A; 51A; 71K; 721;
225/45R17 91Y 51J 73C; 74A; 74H; 74P;
76S; 76T
BA7 e13*2001/116*0249*.. 85 - 177 215/50R17 95 12O ab
215/55R17 94 12O e13*2001/116*0249*26;
§ 22 51165
225/50R17 94 12O Kombi; Stufenheck;
225/55R17 97 12N Schrägheck; Ohne
235/50R17 96 11A; 12A; 248 Radhausverbreiter.
Serie;
10B; 11B; 11G; 11H;
51A; 71K; 721; 73C;
74A; 74H; 74P; 76S
BA7 e13*2001/116*0249*.. 74 - 92 205/50R17 89W 5FM; 51J bis
215/45R17 91 51J e13*2001/116*0249*25;
74 - 107 215/50R17 91 51J Stufenheck;
225/45R17 91 51J Schrägheck;
74 - 176 215/50R17 95 51J Frontantrieb;
225/45R17 91Y 51J 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
76S; 76T
BA7 e13*2001/116*0249*.. 85 - 177 215/50R17 95 12O ab
215/55R17 94 12O e13*2001/116*0249*26;
225/50R17 94 12O Kombi; Stufenheck;
225/55R17 97 12N Schrägheck; Mit
235/50R17 96 12A Radhausverbreiterung
Serie;
10B; 11B; 11G; 11H;
51A; 71K; 721; 73C;
74A; 74H; 74P; 76S
BWY e1*98/14*0156*.. 66 - 125 205/50R17 89W 5FM Frontantrieb;
66 - 150 205/50R17 51G 10B; 11B; 11G; 11H;
215/45R17 91 12A; 51A; 71K; 721;
225/45R17 90W 73C; 74A; 74H; 74P
81 - 125 215/45R17 87W 5ET
Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 19 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 5 von 12
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B4Y e1*98/14*0154*.. 66 - 107 215/45R17 87 5ET 10B; 11B; 11G; 11H;
B5Y e1*98/14*0155*.. 66 - 125 205/50R17 89 5FM 12A; 51A; 71K; 721;
215/45R17 87W 5ET 73C; 74A; 74H; 74P
66 - 150 205/50R17 89W 5FM
215/45R17 91
225/45R17 90
Verkaufsbezeichnung: GALAXY, S-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WA6 e13*2001/116*0185*.. 74 - 176 225/50R17 FGT; 51G erhöhtes
Anzugsmoment
225/50R17 94W FGT; 5HI 160 Nm; Ford S-MAX;
225/50R17 94Y FGT; 5HI Ford Galaxy; bis
225/50R17 98 FGT e13*2001/116*0185*23;
235/50R17 96 FGT 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
740; 76S
Verkaufsbezeichnung: Grand C-MAX, C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DXA e13*2007/46*1103*.. 70 - 134 215/50R17 51G erhöhtes
§ 22 51165
Anzugsmoment
225/45R17 94 135 Nm; Nur Grand C-
77 - 92 205/50R17 93 51J MAX; MPV;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
74P; 740; 76S
DXA e13*2007/46*1103*.. 63 - 134 205/50R17 89W 51J erhöhtes
Anzugsmoment
DXA-LPG e13*2007/46*1288*.. 215/45R17 91 135 Nm; Nur C-MAX;
215/50R17 51G MPV; Frontantrieb;
225/45R17 91 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
74P; 740; 76S
DXA-LPG e13*2007/46*1288*.. 88 215/50R17 91H 51G erhöhtes
Anzugsmoment
135 Nm; Frontantrieb;
10B; 11G; 11H; 12K;
51A; 71K; 721; 73C;
74A; 74H; 74P; 740;
76S
Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 19 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 6 von 12
Verkaufsbezeichnung: TOURNEO CONNECT,TRANSIT CONNECT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PJ2 e1*2001/116*0207*.. 55 - 125 205/55R17 51G erhöhtes
Anzugsmoment
160 Nm; ab
e1*2001/116*0207*16;
10B; 11G; 11H; 12A;
51A; 71K; 721; 73C;
74A; 74H; 74P; 740
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : JAGUAR
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : D5
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: JAGUAR X-TYPE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CF1 e11*98/14*0176*.. 96 - 115 205/50R17 51G; 51J erhöhtes
Anzugsmoment
§ 22 51165
96 - 170 225/45R17 51G 120 Nm; Kombi;
Limousine;
10B; 11G; 11H; 12K;
51A; 71K; 721; 73C;
74A; 74H; 74P; 740
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : LAND ROVER (GB)
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad
Zubehör : D8
Anzugsmoment der Befestigungsteile : 160 Nm
Verkaufsbezeichnung: FREELANDER 2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LF e11*2001/116*0300*.. 110 - 177 235/60R17 102 erhöhtes
Anzugsmoment
235/65R17 104 160 Nm; Allradantrieb;
245/65R17 107 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
740; 76S; 76T
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 19 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 7 von 12

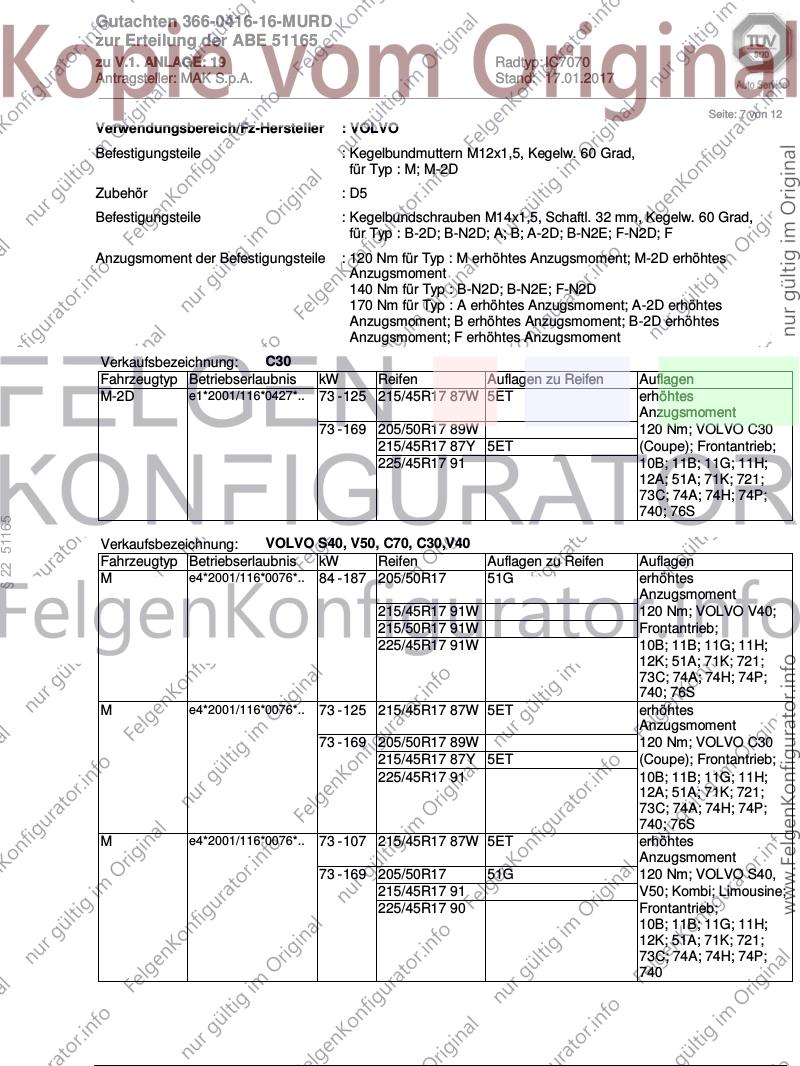

Verwendungsbereich/Fz-Hersteller : VOLVO
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : M; M-2D
Zubehör : D5
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 32 mm, Kegelw. 60 Grad,
für Typ : B-2D; B-N2D; A; B; A-2D; B-N2E; F-N2D; F
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : M erhöhtes Anzugsmoment; M-2D erhöhtes
Anzugsmoment
140 Nm für Typ : B-N2D; B-N2E; F-N2D
170 Nm für Typ : A erhöhtes Anzugsmoment; A-2D erhöhtes
Anzugsmoment; B erhöhtes Anzugsmoment; B-2D erhöhtes
Anzugsmoment; F erhöhtes Anzugsmoment
Verkaufsbezeichnung: C30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M-2D e1*2001/116*0427*.. 73 - 125 215/45R17 87W 5ET erhöhtes
Anzugsmoment
73 - 169 205/50R17 89W 120 Nm; VOLVO C30
215/45R17 87Y 5ET (Coupe); Frontantrieb;
225/45R17 91 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
740; 76S
§ 22 51165

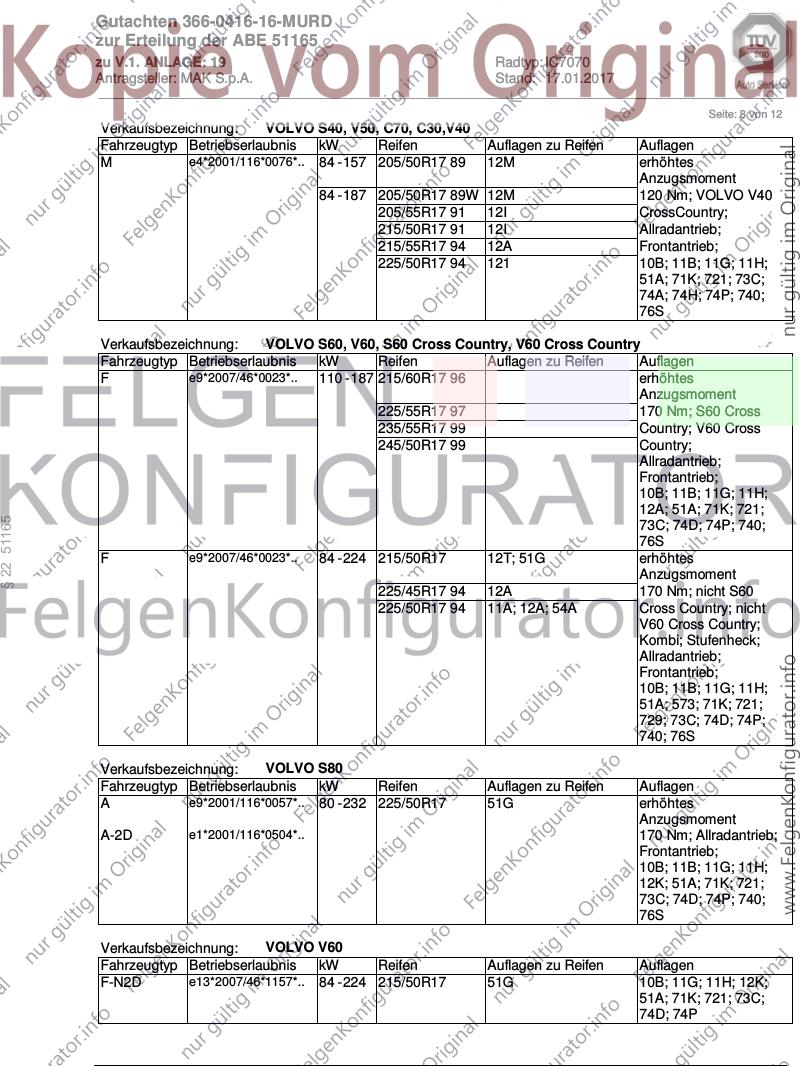

Verkaufsbezeichnung: VOLVO S40, V50, C70, C30,V40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M e4*2001/116*0076*.. 84 - 187 205/50R17 51G erhöhtes
Anzugsmoment
215/45R17 91W 120 Nm; VOLVO V40;
215/50R17 91W Frontantrieb;
225/45R17 91W 10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
73C; 74A; 74H; 74P;
740; 76S
M e4*2001/116*0076*.. 73 - 125 215/45R17 87W 5ET erhöhtes
Anzugsmoment
73 - 169 205/50R17 89W 120 Nm; VOLVO C30
215/45R17 87Y 5ET (Coupe); Frontantrieb;
225/45R17 91 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
740; 76S
M e4*2001/116*0076*.. 73 - 107 215/45R17 87W 5ET erhöhtes
Anzugsmoment
73 - 169 205/50R17 51G 120 Nm; VOLVO S40,
215/45R17 91 V50; Kombi; Limousine;
225/45R17 90 Frontantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
73C; 74A; 74H; 74P;
740
Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 19 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 8 von 12
Verkaufsbezeichnung: VOLVO S40, V50, C70, C30,V40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M e4*2001/116*0076*.. 84 - 157 205/50R17 89 12M erhöhtes
Anzugsmoment
84 - 187 205/50R17 89W 12M 120 Nm; VOLVO V40
205/55R17 91 12I CrossCountry;
215/50R17 91 12I Allradantrieb;
215/55R17 94 12A Frontantrieb;
225/50R17 94 121 10B; 11B; 11G; 11H;
51A; 71K; 721; 73C;
74A; 74H; 74P; 740;
76S
Verkaufsbezeichnung: VOLVO S60, V60, S60 Cross Country, V60 Cross Country
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F e9*2007/46*0023*.. 110 - 187 215/60R17 96 erhöhtes
Anzugsmoment
225/55R17 97 170 Nm; S60 Cross
235/55R17 99 Country; V60 Cross
245/50R17 99 Country;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
§ 22 51165
73C; 74D; 74P; 740;
76S
F e9*2007/46*0023*.. 84 - 224 215/50R17 12T; 51G erhöhtes
Anzugsmoment
225/45R17 94 12A 170 Nm; nicht S60
225/50R17 94 11A; 12A; 54A Cross Country; nicht
V60 Cross Country;
Kombi; Stufenheck;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 573; 71K; 721;
729; 73C; 74D; 74P;
740; 76S
Verkaufsbezeichnung: VOLVO S80
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A e9*2001/116*0057*.. 80 - 232 225/50R17 51G erhöhtes
Anzugsmoment
A-2D e1*2001/116*0504*.. 170 Nm; Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
73C; 74D; 74P; 740;
76S
Verkaufsbezeichnung: VOLVO V60
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F-N2D e13*2007/46*1157*.. 84 - 224 215/50R17 51G 10B; 11G; 11H; 12K;
51A; 71K; 721; 73C;
74D; 74P
Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 19 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 9 von 12

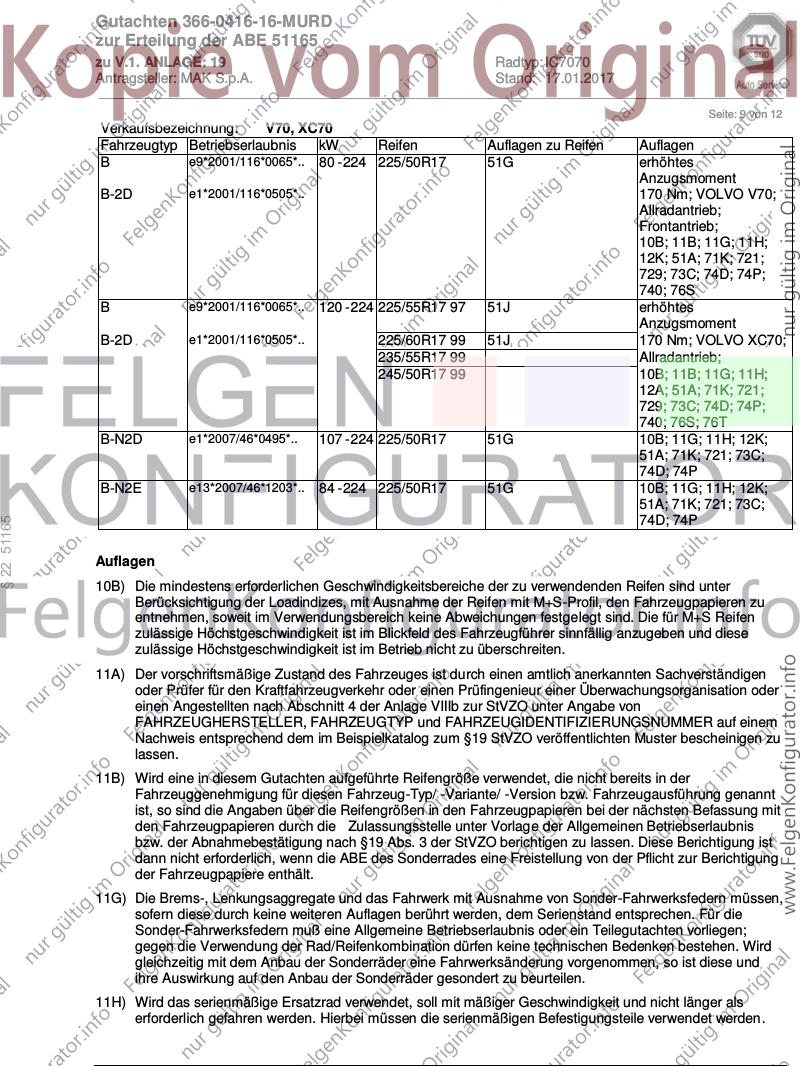

Verkaufsbezeichnung: V70, XC70
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B e9*2001/116*0065*.. 80 - 224 225/50R17 51G erhöhtes
Anzugsmoment
B-2D e1*2001/116*0505*.. 170 Nm; VOLVO V70;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 71K; 721;
729; 73C; 74D; 74P;
740; 76S
B e9*2001/116*0065*.. 120 - 224 225/55R17 97 51J erhöhtes
Anzugsmoment
B-2D e1*2001/116*0505*.. 225/60R17 99 51J 170 Nm; VOLVO XC70;
235/55R17 99 Allradantrieb;
245/50R17 99 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74D; 74P;
740; 76S; 76T
B-N2D e1*2007/46*0495*.. 107 - 224 225/50R17 51G 10B; 11G; 11H; 12K;
51A; 71K; 721; 73C;
74D; 74P
B-N2E e13*2007/46*1203*.. 84 - 224 225/50R17 51G 10B; 11G; 11H; 12K;
51A; 71K; 721; 73C;
74D; 74P
§ 22 51165
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 19 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 10 von 12

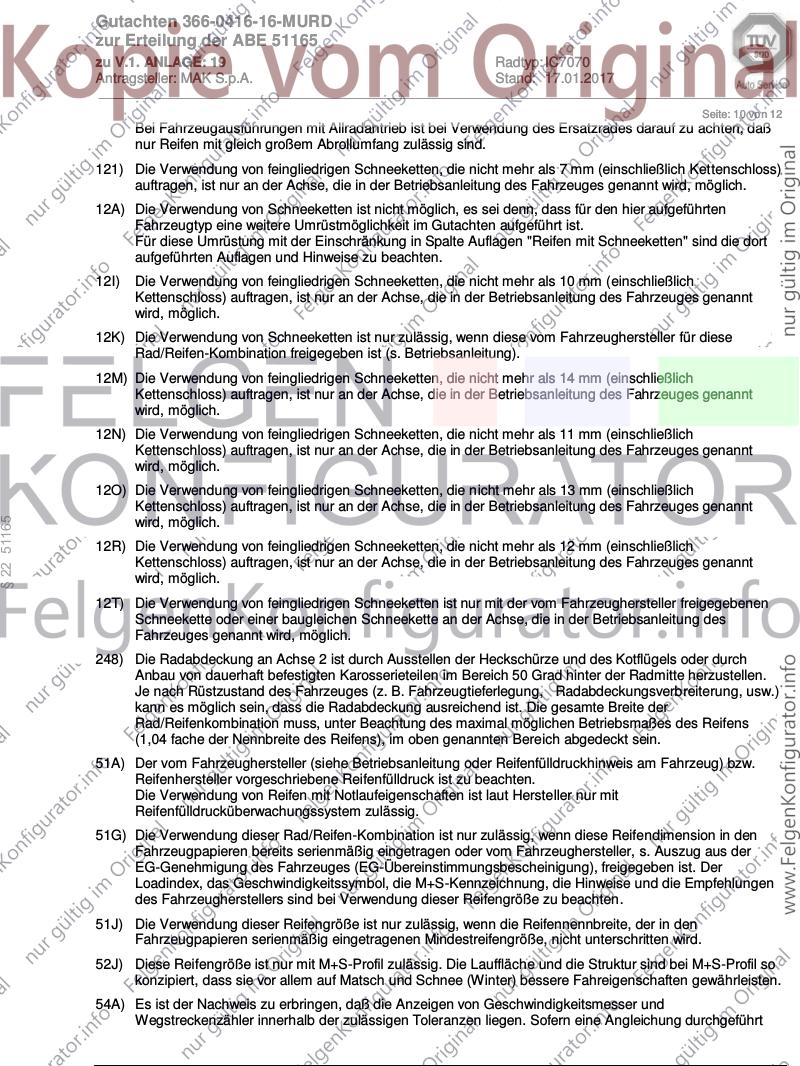

Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
121) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 7 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12I) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 10 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12M) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12N) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 11 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
§ 22 51165
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt

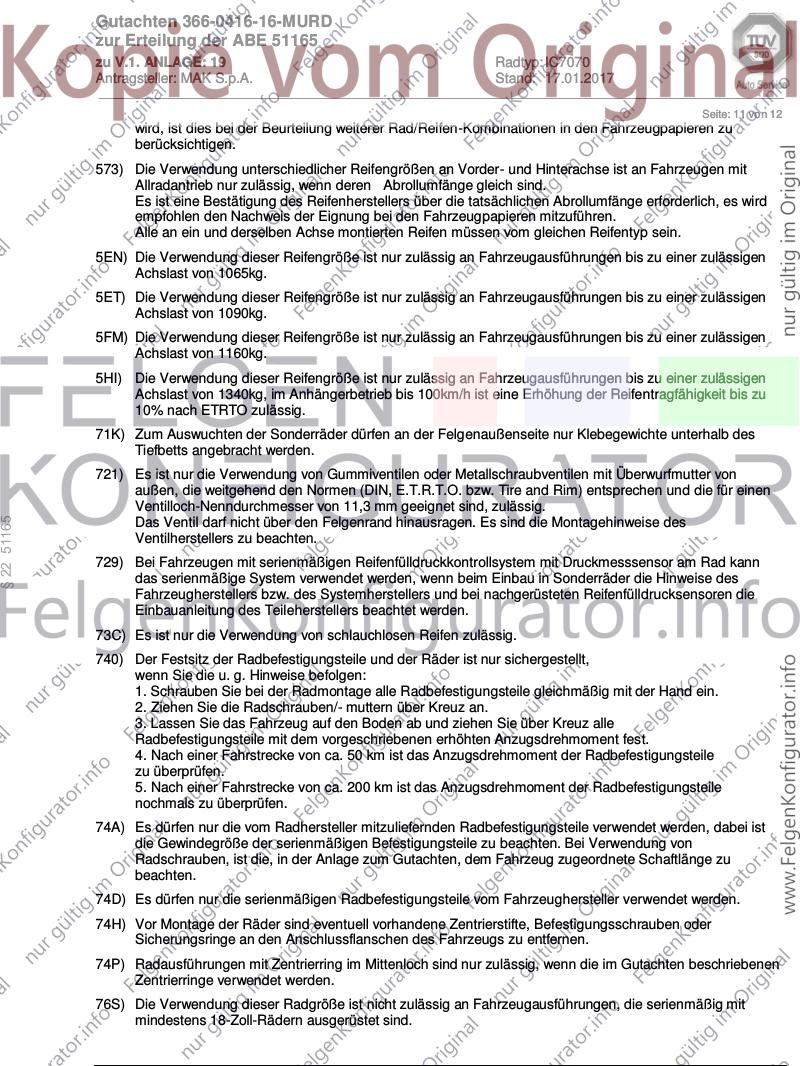

Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 19 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 11 von 12
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5EN) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1065kg.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
§ 22 51165
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.

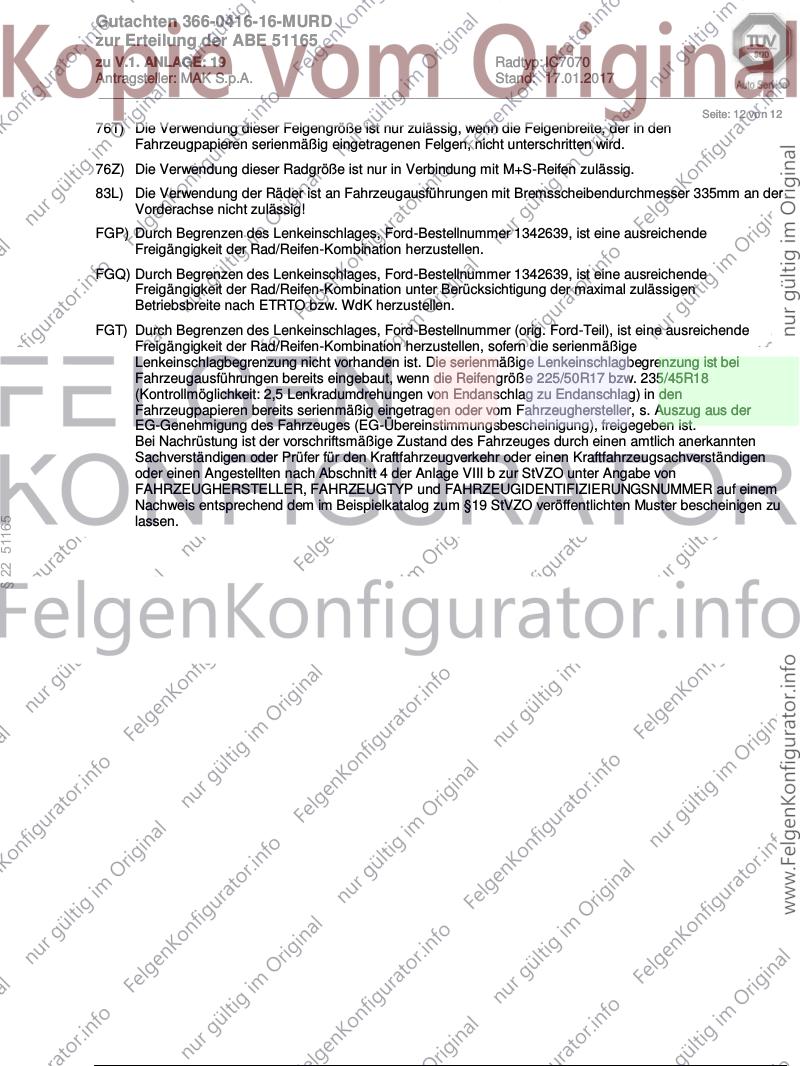

Gutachten 366-0416-16-MURD
zur Erteilung der ABE 51165
zu V.1. ANLAGE: 19 Radtyp: IC7070
Antragsteller: MAK S.p.A. Stand: 17.01.2017
__________________________________________________________________________________________________________________
Seite: 12 von 12
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
83L) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 335mm an der
Vorderachse nicht zulässig!
FGP) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer 1342639, ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
FGQ) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer 1342639, ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen
Betriebsbreite nach ETRTO bzw. WdK herzustellen.
FGT) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer (orig. Ford-Teil), ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen, sofern die serienmäßige
Lenkeinschlagbegrenzung nicht vorhanden ist. Die serienmäßige Lenkeinschlagbegrenzung ist bei
Fahrzeugausführungen bereits eingebaut, wenn die Reifengröße 225/50R17 bzw. 235/45R18
(Kontrollmöglichkeit: 2,5 Lenkradumdrehungen von Endanschlag zu Endanschlag) in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
§ 22 51165
