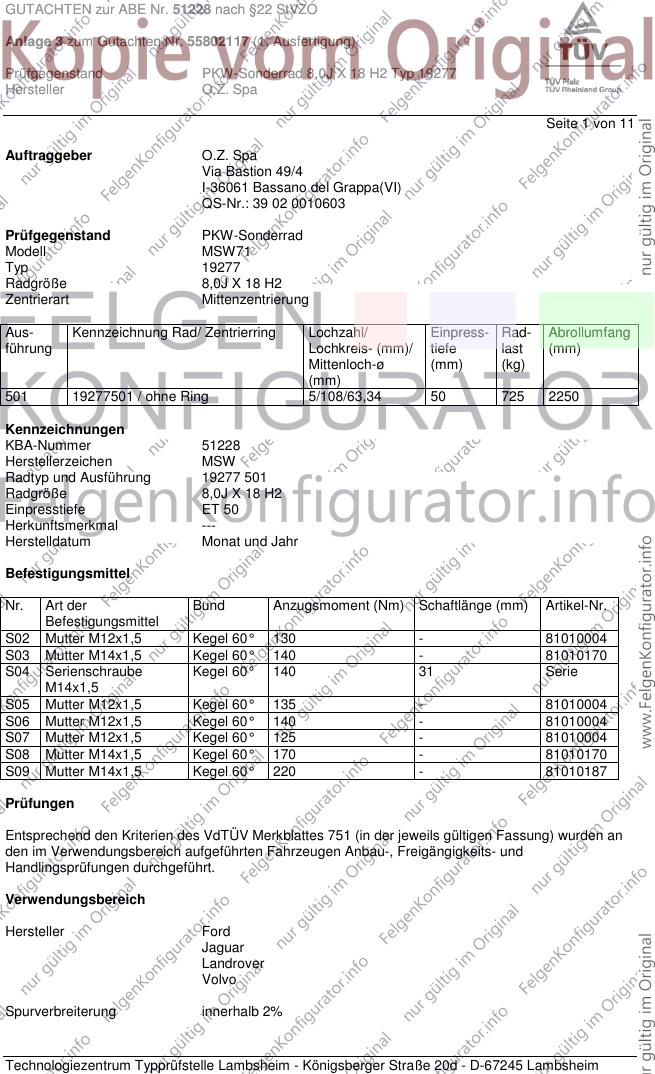

GUTACHTEN zur ABE Nr. 51228 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55802117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J X 18 H2 Typ 19277
Hersteller O.Z. Spa
Seite 1 von 11
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW71
Typ 19277
Radgröße 8,0J X 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
501 19277501 / ohne Ring 5/108/63,34 50 725 2250
Kennzeichnungen
KBA-Nummer 51228
Herstellerzeichen MSW
Radtyp und Ausführung 19277 501
Radgröße 8,0J X 18 H2
Einpresstiefe ET 50
Herkunftsmerkmal ---
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Mutter M12x1,5 Kegel 60° 130 - 81010004
S03 Mutter M14x1,5 Kegel 60° 140 - 81010170
S04 Serienschraube Kegel 60° 140 31 Serie
M14x1,5
S05 Mutter M12x1,5 Kegel 60° 135 - 81010004
S06 Mutter M12x1,5 Kegel 60° 140 - 81010004
S07 Mutter M12x1,5 Kegel 60° 125 - 81010004
S08 Mutter M14x1,5 Kegel 60° 170 - 81010170
S09 Mutter M14x1,5 Kegel 60° 220 - 81010187
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Landrover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

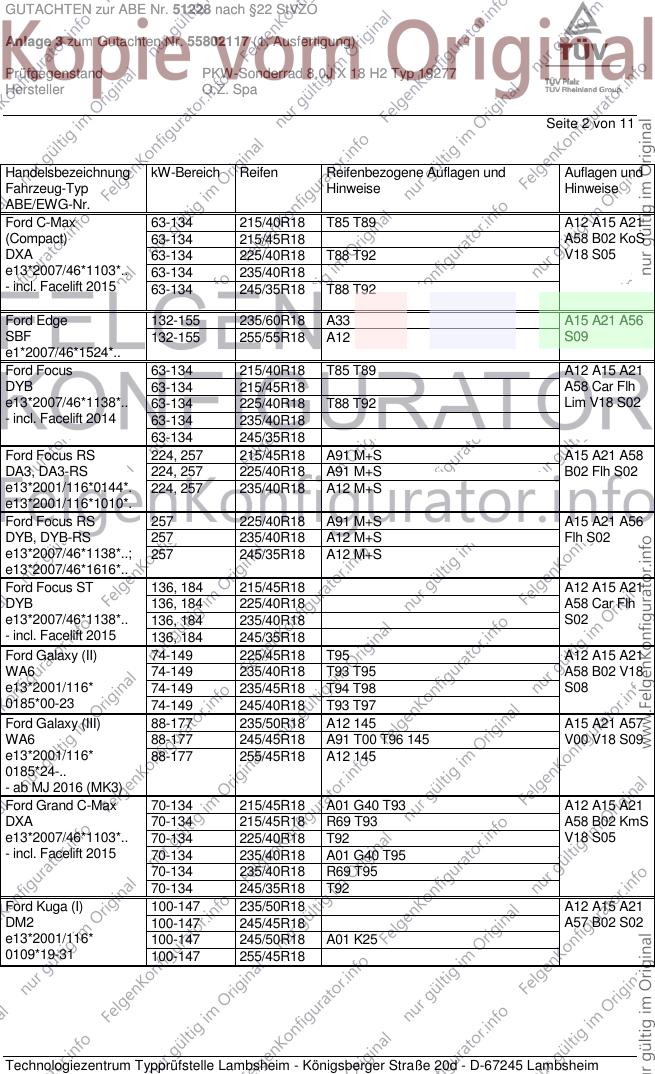

GUTACHTEN zur ABE Nr. 51228 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55802117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J X 18 H2 Typ 19277
Hersteller O.Z. Spa
Seite 2 von 11

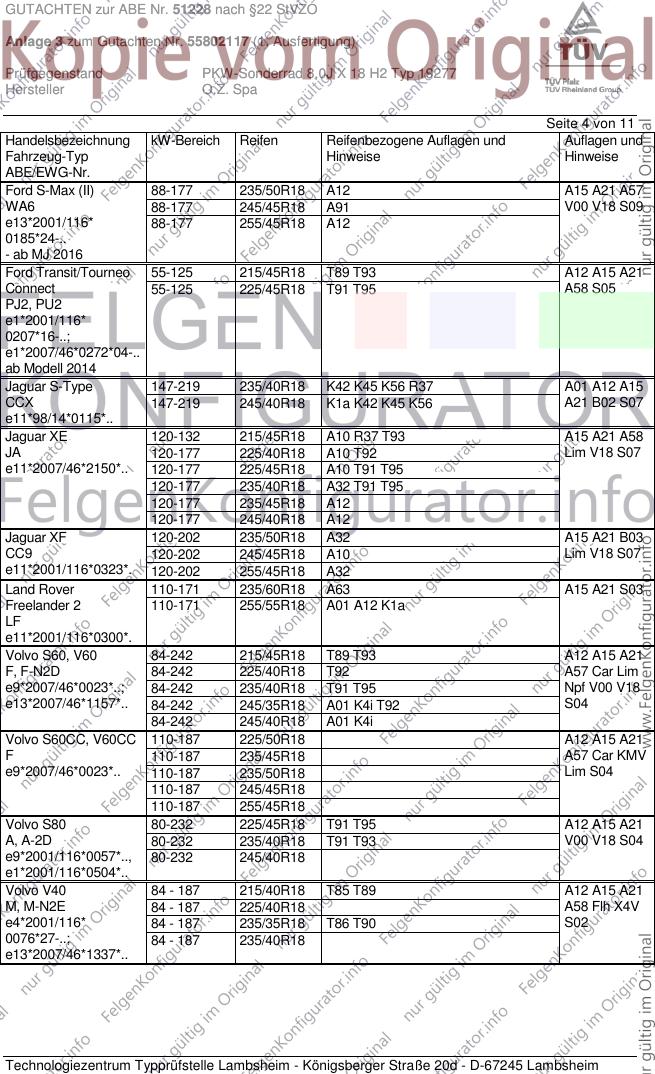

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-Max 63-134 215/40R18 T85 T89 A12 A15 A21
(Compact) 63-134 215/45R18 A58 B02 KoS
DXA 63-134 225/40R18 T88 T92 V18 S05
e13*2007/46*1103*.. 63-134 235/40R18
- incl. Facelift 2015 63-134 245/35R18 T88 T92
Ford Edge 132-155 235/60R18 A33 A15 A21 A56
SBF 132-155 255/55R18 A12 S09
e1*2007/46*1524*..
Ford Focus 63-134 215/40R18 T85 T89 A12 A15 A21
DYB 63-134 215/45R18 A58 Car Flh
e13*2007/46*1138*.. 63-134 225/40R18 T88 T92 Lim V18 S02
- incl. Facelift 2014 63-134 235/40R18
63-134 245/35R18
Ford Focus RS 224, 257 215/45R18 A91 M+S A15 A21 A58
DA3, DA3-RS 224, 257 225/40R18 A91 M+S B02 Flh S02
e13*2001/116*0144*. 224, 257 235/40R18 A12 M+S
e13*2001/116*1010*.
Ford Focus RS 257 225/40R18 A91 M+S A15 A21 A56
DYB, DYB-RS 257 235/40R18 A12 M+S Flh S02
e13*2007/46*1138*..; 257 245/35R18 A12 M+S
e13*2007/46*1616*..
Ford Focus ST 136, 184 215/45R18 A12 A15 A21
DYB 136, 184 225/40R18 A58 Car Flh
e13*2007/46*1138*.. 136, 184 235/40R18 S02
- incl. Facelift 2015 136, 184 245/35R18
Ford Galaxy (II) 74-149 225/45R18 T95 A12 A15 A21
WA6 74-149 235/40R18 T93 T95 A58 B02 V18
e13*2001/116* 74-149 235/45R18 T94 T98 S08
0185*00-23 74-149 245/40R18 T93 T97
Ford Galaxy (III) 88-177 235/50R18 A12 145 A15 A21 A57
WA6 88-177 245/45R18 A91 T00 T96 145 V00 V18 S09
e13*2001/116* 88-177 255/45R18 A12 145
0185*24-..
- ab MJ 2016 (MK3)
Ford Grand C-Max 70-134 215/45R18 A01 G40 T93 A12 A15 A21
DXA 70-134 215/45R18 R69 T93 A58 B02 KmS
e13*2007/46*1103*.. 70-134 225/40R18 T92 V18 S05
- incl. Facelift 2015 70-134 235/40R18 A01 G40 T95
70-134 235/40R18 R69 T95
70-134 245/35R18 T92
Ford Kuga (I) 100-147 235/50R18 A12 A15 A21
DM2 100-147 245/45R18 A57 B02 S02
e13*2001/116* 100-147 245/50R18 A01 K25
0109*19-31 100-147 255/45R18

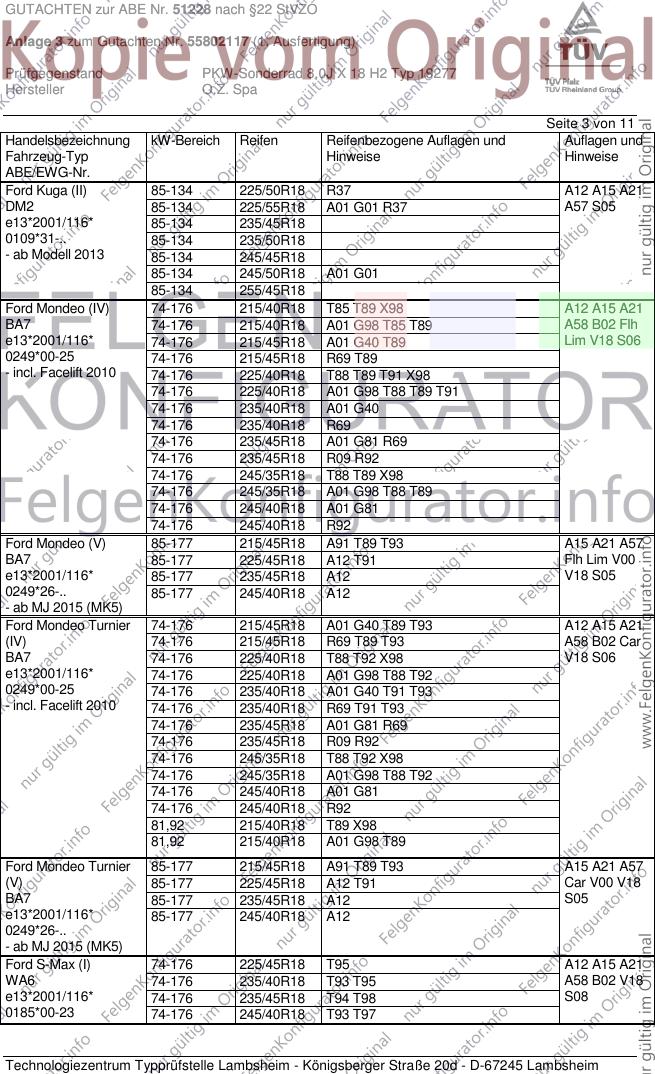

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51228 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55802117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J X 18 H2 Typ 19277
Hersteller O.Z. Spa
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Kuga (II) 85-134 225/50R18 R37 A12 A15 A21
DM2 85-134 225/55R18 A01 G01 R37 A57 S05
e13*2001/116* 85-134 235/45R18
0109*31-.. 85-134 235/50R18
- ab Modell 2013 85-134 245/45R18
85-134 245/50R18 A01 G01
85-134 255/45R18
Ford Mondeo (IV) 74-176 215/40R18 T85 T89 X98 A12 A15 A21
BA7 74-176 215/40R18 A01 G98 T85 T89 A58 B02 Flh
e13*2001/116* 74-176 215/45R18 A01 G40 T89 Lim V18 S06
0249*00-25 74-176 215/45R18 R69 T89
- incl. Facelift 2010 74-176 225/40R18 T88 T89 T91 X98
74-176 225/40R18 A01 G98 T88 T89 T91
74-176 235/40R18 A01 G40
74-176 235/40R18 R69
74-176 235/45R18 A01 G81 R69
74-176 235/45R18 R09 R92
74-176 245/35R18 T88 T89 X98
74-176 245/35R18 A01 G98 T88 T89
74-176 245/40R18 A01 G81
74-176 245/40R18 R92
Ford Mondeo (V) 85-177 215/45R18 A91 T89 T93 A15 A21 A57
BA7 85-177 225/45R18 A12 T91 Flh Lim V00
e13*2001/116* 85-177 235/45R18 A12 V18 S05
0249*26-.. 85-177 245/40R18 A12
- ab MJ 2015 (MK5)
Ford Mondeo Turnier 74-176 215/45R18 A01 G40 T89 T93 A12 A15 A21
(IV) 74-176 215/45R18 R69 T89 T93 A58 B02 Car
BA7 74-176 225/40R18 T88 T92 X98 V18 S06
e13*2001/116* 74-176 225/40R18 A01 G98 T88 T92
0249*00-25 74-176 235/40R18 A01 G40 T91 T93
- incl. Facelift 2010 74-176 235/40R18 R69 T91 T93
74-176 235/45R18 A01 G81 R69
74-176 235/45R18 R09 R92
74-176 245/35R18 T88 T92 X98
74-176 245/35R18 A01 G98 T88 T92
74-176 245/40R18 A01 G81
74-176 245/40R18 R92
81,92 215/40R18 T89 X98
81,92 215/40R18 A01 G98 T89
Ford Mondeo Turnier 85-177 215/45R18 A91 T89 T93 A15 A21 A57
(V) 85-177 225/45R18 A12 T91 Car V00 V18
BA7 85-177 235/45R18 A12 S05
e13*2001/116* 85-177 245/40R18 A12
0249*26-..
- ab MJ 2015 (MK5)
Ford S-Max (I) 74-176 225/45R18 T95 A12 A15 A21
WA6 74-176 235/40R18 T93 T95 A58 B02 V18
e13*2001/116* 74-176 235/45R18 T94 T98 S08
0185*00-23 74-176 245/40R18 T93 T97
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51228 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55802117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J X 18 H2 Typ 19277
Hersteller O.Z. Spa
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford S-Max (II) 88-177 235/50R18 A12 A15 A21 A57
WA6 88-177 245/45R18 A91 V00 V18 S09
e13*2001/116* 88-177 255/45R18 A12
0185*24-..
- ab MJ 2016
Ford Transit/Tourneo 55-125 215/45R18 T89 T93 A12 A15 A21
Connect 55-125 225/45R18 T91 T95 A58 S05
PJ2, PU2
e1*2001/116*
0207*16-..;
e1*2007/46*0272*04-..
ab Modell 2014
Jaguar S-Type 147-219 235/40R18 K42 K45 K56 R37 A01 A12 A15
CCX 147-219 245/40R18 K1a K42 K45 K56 A21 B02 S07
e11*98/14*0115*..
Jaguar XE 120-132 215/45R18 A10 R37 T93 A15 A21 A58
JA 120-177 225/40R18 A10 T92 Lim V18 S07
e11*2007/46*2150*.. 120-177 225/45R18 A10 T91 T95
120-177 235/40R18 A32 T91 T95
120-177 235/45R18 A12
120-177 245/40R18 A12
Jaguar XF 120-202 235/50R18 A32 A15 A21 B03
CC9 120-202 245/45R18 A10 Lim V18 S07
e11*2001/116*0323*. 120-202 255/45R18 A32
Land Rover 110-171 235/60R18 A63 A15 A21 S03
Freelander 2 110-171 255/55R18 A01 A12 K1a
LF
e11*2001/116*0300*.
Volvo S60, V60 84-242 215/45R18 T89 T93 A12 A15 A21
F, F-N2D 84-242 225/40R18 T92 A57 Car Lim
e9*2007/46*0023*..; 84-242 235/40R18 T91 T95 Npf V00 V18
e13*2007/46*1157*.. 84-242 245/35R18 A01 K4i T92 S04
84-242 245/40R18 A01 K4i
Volvo S60CC, V60CC 110-187 225/50R18 A12 A15 A21
F 110-187 235/45R18 A57 Car KMV
e9*2007/46*0023*.. 110-187 235/50R18 Lim S04
110-187 245/45R18
110-187 255/45R18
Volvo S80 80-232 225/45R18 T91 T95 A12 A15 A21
A, A-2D 80-232 235/40R18 T91 T93 V00 V18 S04
e9*2001/116*0057*.., 80-232 245/40R18
e1*2001/116*0504*..
Volvo V40 84 - 187 215/40R18 T85 T89 A12 A15 A21
M, M-N2E 84 - 187 225/40R18 A58 Flh X4V
e4*2001/116* 84 - 187 235/35R18 T86 T90 S02
0076*27-..; 84 - 187 235/40R18
e13*2007/46*1337*..

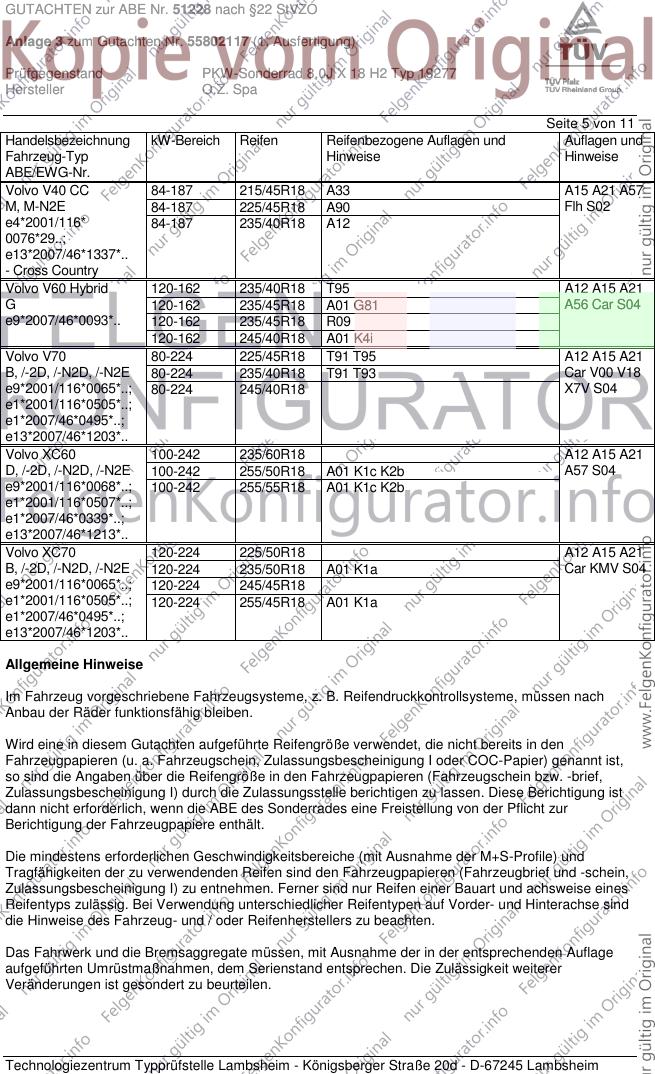

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51228 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55802117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J X 18 H2 Typ 19277
Hersteller O.Z. Spa
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V40 CC 84-187 215/45R18 A33 A15 A21 A57
M, M-N2E 84-187 225/45R18 A90 Flh S02
e4*2001/116* 84-187 235/40R18 A12
0076*29..;
e13*2007/46*1337*..
- Cross Country
Volvo V60 Hybrid 120-162 235/40R18 T95 A12 A15 A21
G 120-162 235/45R18 A01 G81 A56 Car S04
e9*2007/46*0093*.. 120-162 235/45R18 R09
120-162 245/40R18 A01 K4i
Volvo V70 80-224 225/45R18 T91 T95 A12 A15 A21
B, /-2D, /-N2D, /-N2E 80-224 235/40R18 T91 T93 Car V00 V18
e9*2001/116*0065*..; 80-224 245/40R18 X7V S04
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC60 100-242 235/60R18 A12 A15 A21
D, /-2D, /-N2D, /-N2E 100-242 255/50R18 A01 K1c K2b A57 S04
e9*2001/116*0068*..; 100-242 255/55R18 A01 K1c K2b
e1*2001/116*0507*..;
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC70 120-224 225/50R18 A12 A15 A21
B, /-2D, /-N2D, /-N2E 120-224 235/50R18 A01 K1a Car KMV S04
e9*2001/116*0065*..; 120-224 245/45R18
e1*2001/116*0505*..; 120-224 255/45R18 A01 K1a
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.

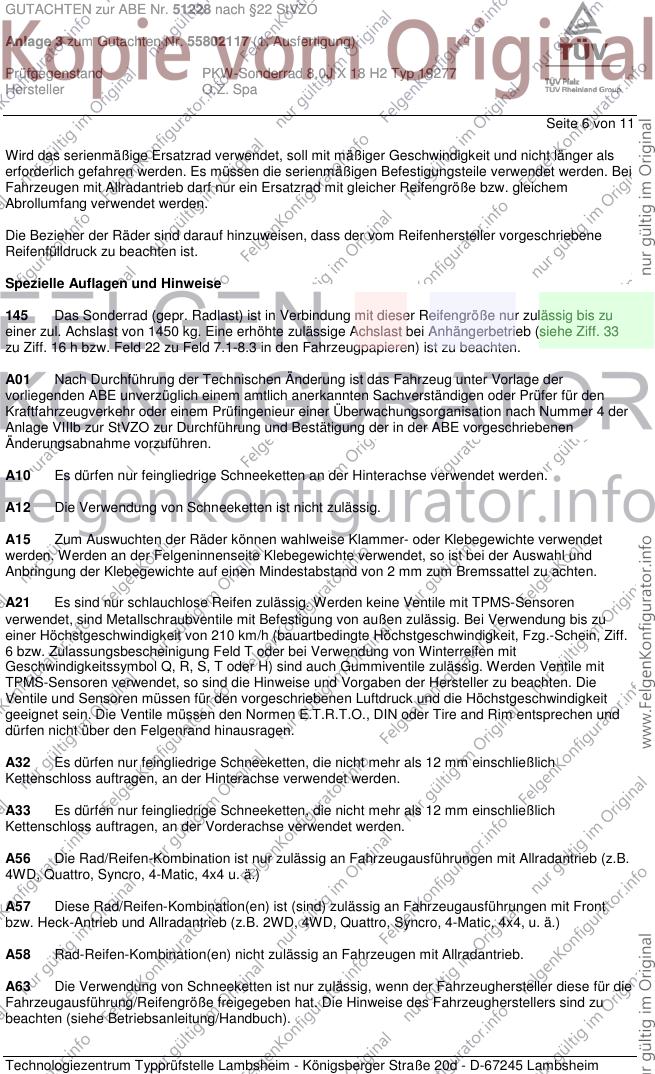

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51228 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55802117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J X 18 H2 Typ 19277
Hersteller O.Z. Spa
Seite 6 von 11
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
145 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1450 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Räder können wahlweise Klammer- oder Klebegewichte verwendet
werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl und
Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51228 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55802117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J X 18 H2 Typ 19277
Hersteller O.Z. Spa
Seite 7 von 11

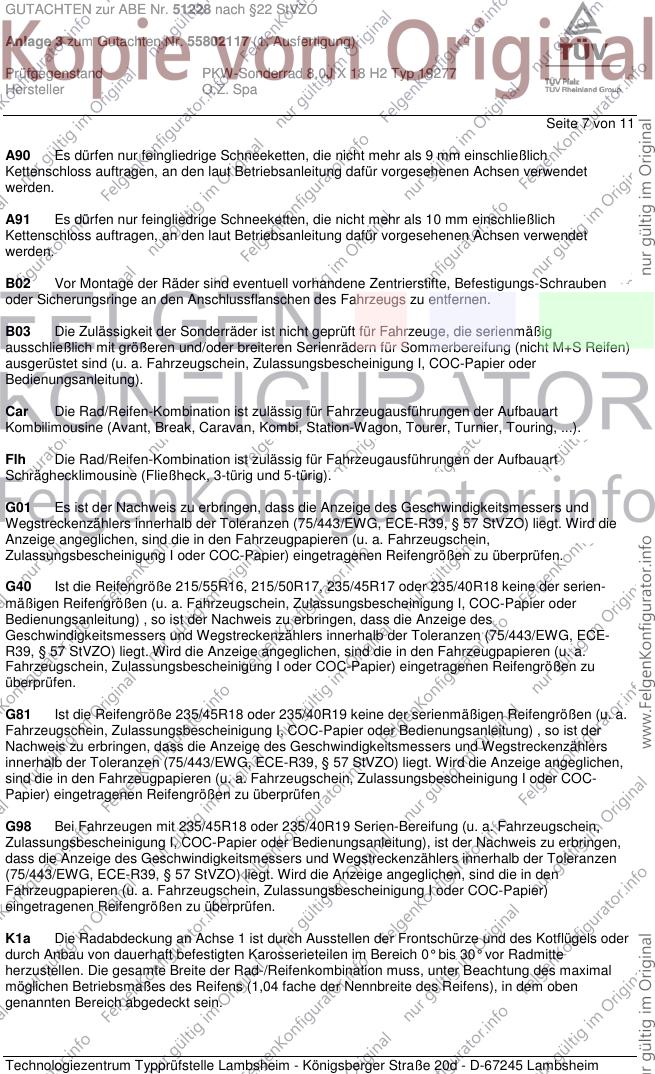

A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51228 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55802117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J X 18 H2 Typ 19277
Hersteller O.Z. Spa
Seite 8 von 11

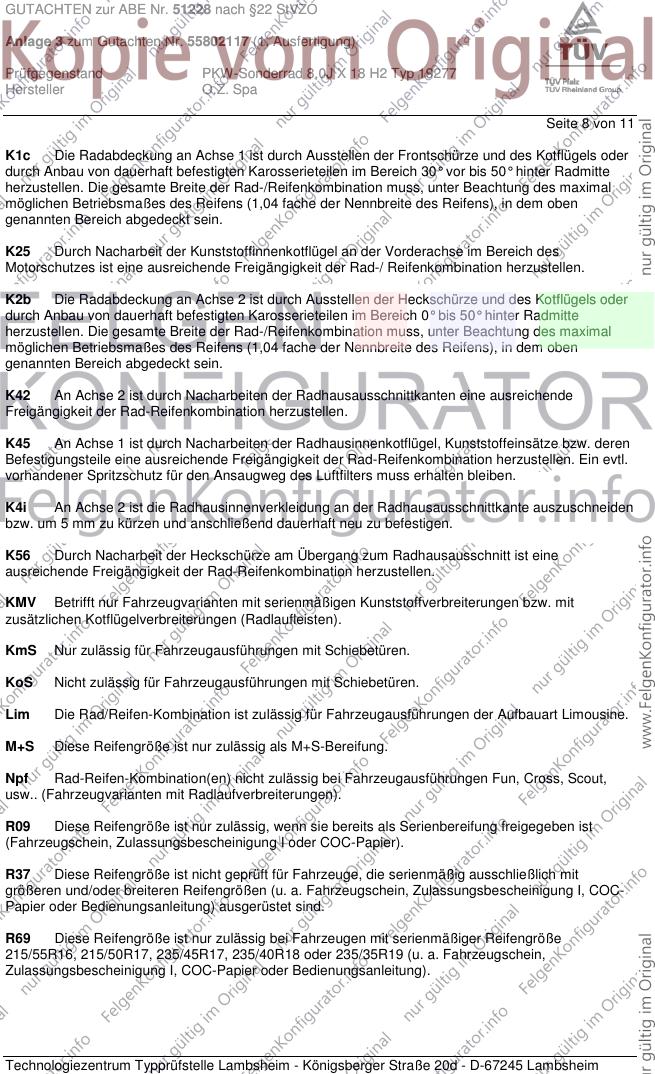

K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51228 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55802117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J X 18 H2 Typ 19277
Hersteller O.Z. Spa
Seite 9 von 11

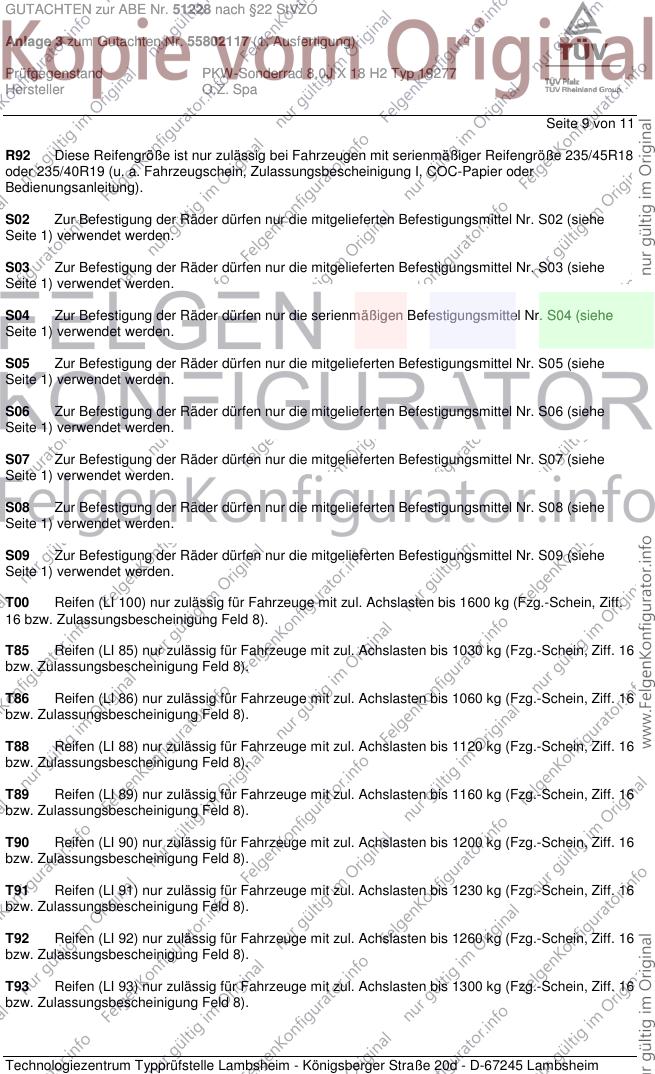

R92 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/45R18
oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51228 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55802117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J X 18 H2 Typ 19277
Hersteller O.Z. Spa
Seite 10 von 11

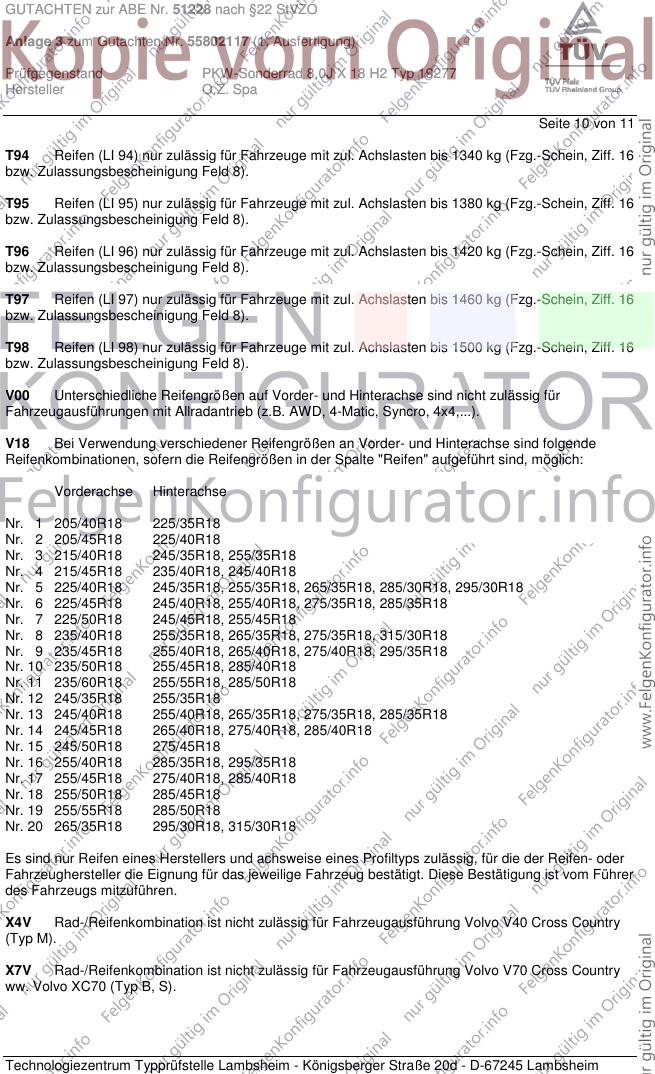

T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

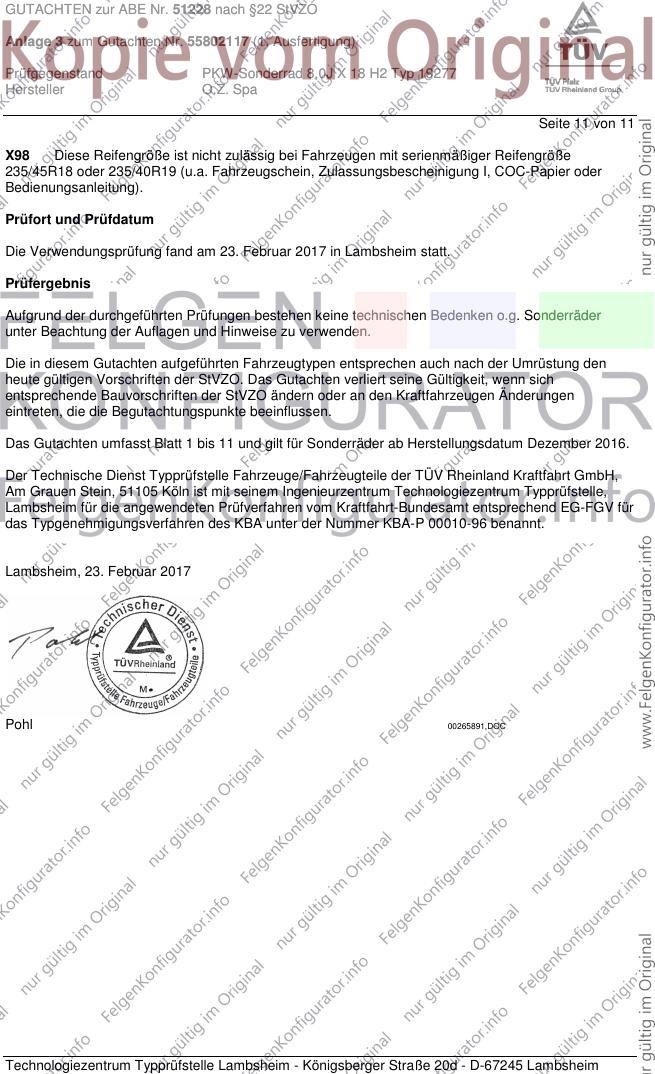

GUTACHTEN zur ABE Nr. 51228 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55802117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0J X 18 H2 Typ 19277
Hersteller O.Z. Spa
Seite 11 von 11
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
235/45R18 oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. Februar 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Dezember 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. Februar 2017
Pohl 00265891.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
