GUTACHTEN zur ABE Nr. 47529 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55118808 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ SH706
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 1 von 10
Auftraggeber UNIWHEELS Leichtmetallräder (Germany) GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0751211
Prüfgegenstand PKW-Sonderrad
Modell Shark
Typ SH706
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B5 SH706 B5/Z34 Ø70-63,4 5/108/63,4 48 725 2060
Kennzeichnungen
KBA-Nummer 47529
Herstellerzeichen ALUTEC Germany
Radtyp und Ausführung SH706 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,5 Kegel 60° 130 -
S04 Serienschraube M14x1,5 Kegel 60° 140 31,5
S05 Mutter M14x1,5 Kegel 60° 140 -
S06 Mutter M12x1,5 Kegel 60° 120 -
S07 Mutter M12x1,5 Kegel 60° 140 -
S08 Mutter M12x1,5 Kegel 60° 135 -
S09 Serienbundmutter M12x1,5 Kegel 60° 135 -
für Alu-Räder
S10 Mutter M14x1,5 (Classe 10) Kegel 60° 170 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Landrover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47529 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55118808 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ SH706
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 2 von 10

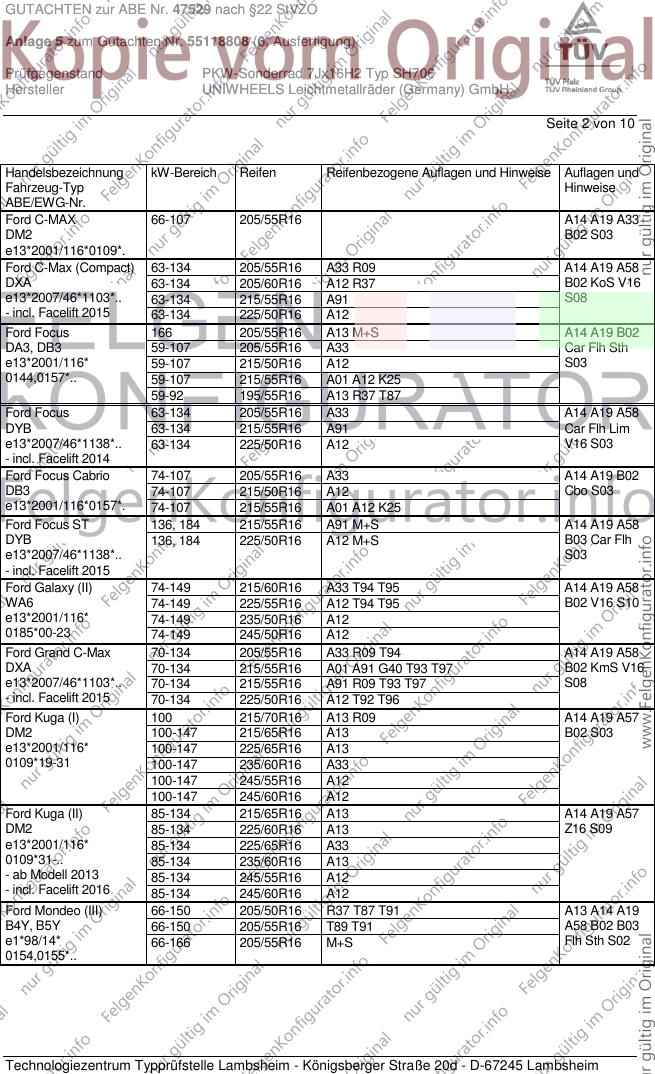

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hinweise Auflagen und
Fahrzeug-Typ Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/55R16 A14 A19 A33
DM2 B02 S03
e13*2001/116*0109*.
Ford C-Max (Compact) 63-134 205/55R16 A33 R09 A14 A19 A58
DXA 63-134 205/60R16 A12 R37 B02 KoS V16
e13*2007/46*1103*.. 63-134 215/55R16 A91 S08
- incl. Facelift 2015 63-134 225/50R16 A12
Ford Focus 166 205/55R16 A13 M+S A14 A19 B02
DA3, DB3 59-107 205/55R16 A33 Car Flh Sth
e13*2001/116* 59-107 215/50R16 A12 S03
0144,0157*.. 59-107 215/55R16 A01 A12 K25
59-92 195/55R16 A13 R37 T87
Ford Focus 63-134 205/55R16 A33 A14 A19 A58
DYB 63-134 215/55R16 A91 Car Flh Lim
e13*2007/46*1138*.. 63-134 225/50R16 A12 V16 S03
- incl. Facelift 2014
Ford Focus Cabrio 74-107 205/55R16 A33 A14 A19 B02
DB3 74-107 215/50R16 A12 Cbo S03
e13*2001/116*0157*. 74-107 215/55R16 A01 A12 K25
Ford Focus ST 136, 184 215/55R16 A91 M+S A14 A19 A58
DYB 136, 184 225/50R16 A12 M+S B03 Car Flh
e13*2007/46*1138*.. S03
- incl. Facelift 2015
Ford Galaxy (II) 74-149 215/60R16 A33 T94 T95 A14 A19 A58
WA6 74-149 225/55R16 A12 T94 T95 B02 V16 S10
e13*2001/116* 74-149 235/50R16 A12
0185*00-23 74-149 245/50R16 A12
Ford Grand C-Max 70-134 205/55R16 A33 R09 T94 A14 A19 A58
DXA 70-134 215/55R16 A01 A91 G40 T93 T97 B02 KmS V16
e13*2007/46*1103*.. 70-134 215/55R16 A91 R09 T93 T97 S08
- incl. Facelift 2015 70-134 225/50R16 A12 T92 T96
Ford Kuga (I) 100 215/70R16 A13 R09 A14 A19 A57
DM2 100-147 215/65R16 A13 B02 S03
e13*2001/116* 100-147 225/65R16 A13
0109*19-31 100-147 235/60R16 A33
100-147 245/55R16 A12
100-147 245/60R16 A12
Ford Kuga (II) 85-134 215/65R16 A13 A14 A19 A57
DM2 85-134 225/60R16 A13 Z16 S09
e13*2001/116* 85-134 225/65R16 A33
0109*31-.. 85-134 235/60R16 A13
- ab Modell 2013 85-134 245/55R16 A12
- incl. Facelift 2016 85-134 245/60R16 A12
Ford Mondeo (III) 66-150 205/50R16 R37 T87 T91 A13 A14 A19
B4Y, B5Y 66-150 205/55R16 T89 T91 A58 B02 B03
e1*98/14* 66-166 205/55R16 M+S Flh Sth S02
0154,0155*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47529 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55118808 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ SH706
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hinweise Auflagen und
Fahrzeug-Typ Hinweise
ABE/EWG-Nr.
Ford Mondeo (IV) 74-176 215/55R16 A01 A33 G03 A14 A19 A58
BA7 74-176 215/55R16 A33 R09 B02 Flh Lim
e13*2001/116* 74-176 225/50R16 A12 V16 S07
0249*00-25 74-176 235/50R16 A01 A12 G40
- incl. Facelift 2010 74-176 235/50R16 A12 R69
74-92 205/55R16 A13 R09
85-120 215/60R16 A12 R09
Ford Mondeo (V) 85-177 215/60R16 A91 A14 A17 A19
BA7 85-177 225/55R16 A12 A57 Flh Lim
e13*2001/116* 85-177 245/50R16 A01 A12 K2b K6g V00 V16 S09
0249*26-..
- ab MJ 2015 (MK5)
Ford Mondeo Turnier 66-150 205/50R16 A13 R37 T87 T91 A14 A19 A58
(III) 66-150 205/55R16 A13 T91 B02 B03 Car
BWY 66-150 225/45R16 A12 T89 V16 S02
e1*98/14*0156*.. 66-166 205/55R16 A13 M+S T91
Ford Mondeo Turnier 74-176 215/55R16 A01 A33 G03 T91 T93 A14 A19 A58
(IV) 74-176 215/55R16 A33 R09 T91 T93 B02 Car V16
BA7 74-176 225/50R16 A12 T92 T93 S07
e13*2001/116* 74-176 235/50R16 A01 A12 G40
0249*00-25 74-176 235/50R16 A12 R69
- incl. Facelift 2010 74-92 205/55R16 A13 R09 T91 T93
85-120 215/60R16 A12 R09
Ford Mondeo Turnier 85-177 215/60R16 A91 A14 A17 A19
(V) 85-177 225/55R16 A12 A57 Car V00
BA7 85-177 245/50R16 A01 A12 K2b K6g V16 S09
e13*2001/116*
0249*26-..
- ab MJ 2015 (MK5)
Ford S-Max (I) 74-176 215/60R16 A33 T94 T95 A14 A19 A58
WA6 74-176 225/55R16 A12 T94 T95 B02 V16 S10
e13*2001/116* 74-176 235/50R16 A12
0185*00-23 74-176 245/50R16 A01 A12 K2b
Ford Tourneo Connect 55-85 205/55R16 K2b T91 T94 A01 A12 A14
PH2, PJ2 A19 B02 S06
e1*2001/116*
0206*..,
0207*00-15
Ford Transit Connect 55-85 205/55R16 K2b T91 T93 T94 A01 A12 A14
PT2, PU2 A19 B02 S06
L071; L072;
e1*2007/46*0271*..;
e1*2007/46*
0272*00-03
Ford Transit/Tourneo 55-125 205/60R16 A31 T91 T95 A14 A19 A58
Connect 55-125 215/55R16 A91 T93 T97 V16 S08
PJ2, PU2 55-125 225/55R16 A12
e1*2001/116*
0207*16-..;
e1*2007/46*0272*04-..
ab Modell 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47529 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55118808 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ SH706
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hinweise Auflagen und
Fahrzeug-Typ Hinweise
ABE/EWG-Nr.
Jaguar X-Type 96-170 205/55R16 K41 K45 K46 K56 L02 A01 A12 A14
CF1 96-170 215/50R16 K1a K2b K41 K45 K46 K56 L02 A19 B02 B03
e11*98/14*0176*.. 96-170 225/45R16 K41 K45 K46 K56 L02 Lim V16 S02
96-170 225/50R16 K1a K2b K41 K42 K45 K46 K56 L02
Land Rover Freelander 110-118 225/70R16 A44 A14 A19 B03
2 S05
LF
e11*2001/116*0300*.
Volvo C30 73-169 195/60R16 A33 R37 A14 A19 A58
M, M-2D 73-169 205/55R16 A12 B02 Com V16
e4*2001/116*0076*.., 73-169 215/50R16 A01 A12 K25 S02
e1*2001/116*0427*.. 73-169 225/50R16 A01 A12 K2b K42 R03
Volvo S40, V50 73-169 195/60R16 R37 A12 A14 A19
M 73-169 205/55R16 A01 K46 B02 B03 Car
e4*2001/116*0076*.. 73-169 215/50R16 A01 K42 K46 LK6 Lim V00 V16
73-169 225/50R16 A01 K2b K42 K46 R03 S02
Volvo S60, V60 84-180 205/55R16 A13 R37 R59 T91 A14 A19 A57
F, F-N2D 84-180 205/60R16 A13 R09 Car Lim Npf
e9*2007/46*0023*..; 84-242 215/55R16 A33 V00 V16 S04
e13*2007/46*1157*.. 84-242 225/50R16 A12
84-242 235/50R16 A01 A12 K4i
Volvo S60CC, V60CC 110-187 215/65R16 A12 A14 A19
F 110-187 225/60R16 A57 Car KMV
e9*2007/46*0023*.. 110-187 225/65R16 A01 K3s Lim S04
110-187 235/60R16
110-187 245/55R16
Volvo S80 80-180 205/60R16 A13 R09 A14 A19 S04
A, A-2D 80-180 215/55R16 A33 R37
e9*2001/116*0057*.., 80-224 225/55R16 A12
e1*2001/116*0504*.. 80-224 235/50R16 A12
Volvo V40 84 195/60R16 A13 R37 A14 A19 A58
M, M-N2E 84 - 187 205/55R16 A33 Flh X4V S03
e4*2001/116* 84 - 187 215/55R16 A12
0076*27-..;
e13*2007/46*1337*..
Volvo V40 CC 84-187 205/60R16 A13 A14 A19 A57
M, M-N2E 84-187 215/55R16 A33 Flh S03
e4*2001/116* 84-187 215/60R16 A33
0076*29..; 84-187 225/55R16 A90
e13*2007/46*1337*..
- Cross Country
Volvo V70 80-177 205/60R16 A13 R09 A14 A19 Car
B, /-2D, /-N2D, /-N2E 80-177 215/55R16 A33 R59 X7V S04
e9*2001/116*0065*..; 80-224 225/55R16 A12
e1*2001/116*0505*..; 80-224 235/50R16 A12
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC70 120-224 215/65R16 A13 A14 A19 Car
B, /-2D, /-N2D, /-N2E 120-224 225/60R16 A12 KMV S04
e9*2001/116*0065*..; 120-224 235/60R16 A12
e1*2001/116*0505*..; 120-224 245/55R16 A01 A12 K1a
e1*2007/46*0495*..;
e13*2007/46*1203*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47529 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55118808 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ SH706
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 5 von 10

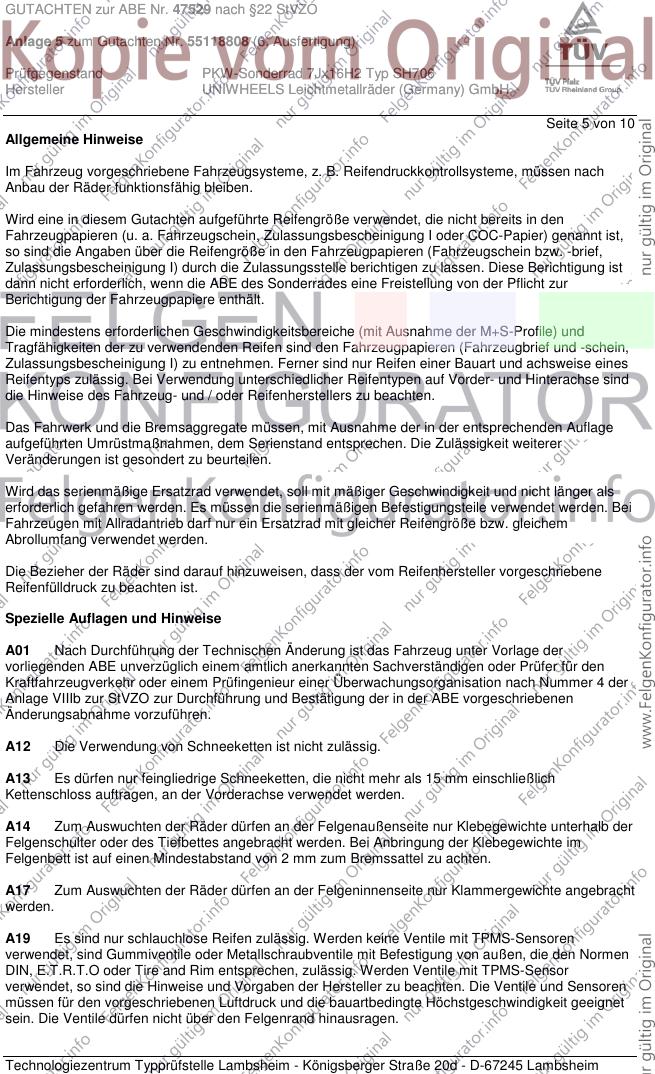

Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A17 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klammergewichte angebracht
werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47529 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55118808 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ SH706
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 6 von 10

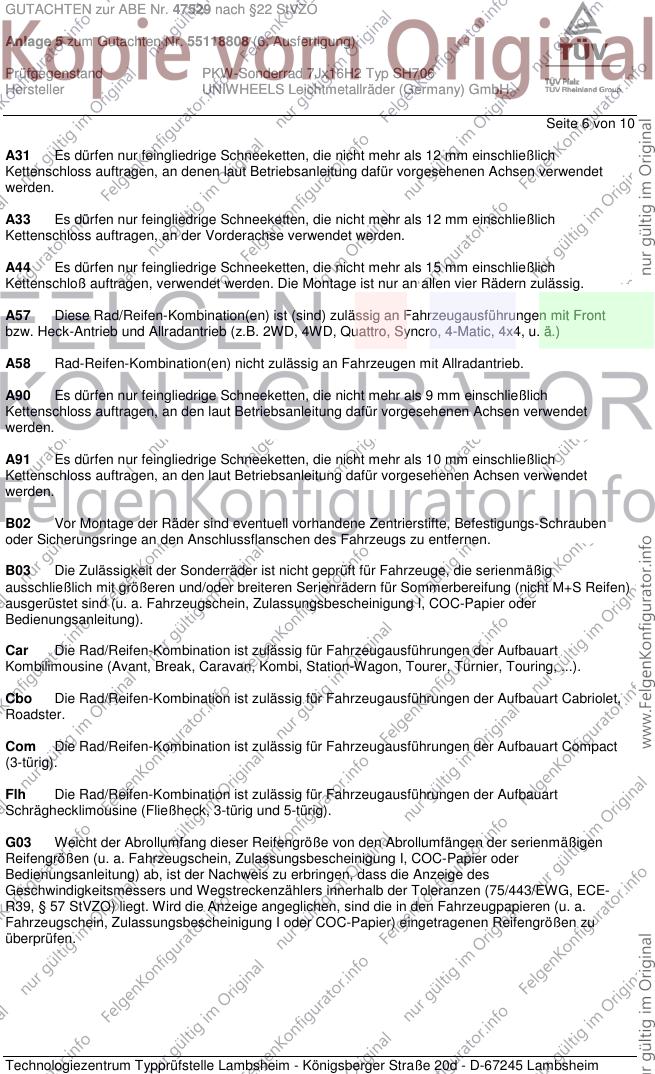

A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A44 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, verwendet werden. Die Montage ist nur an allen vier Rädern zulässig.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47529 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55118808 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ SH706
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 7 von 10

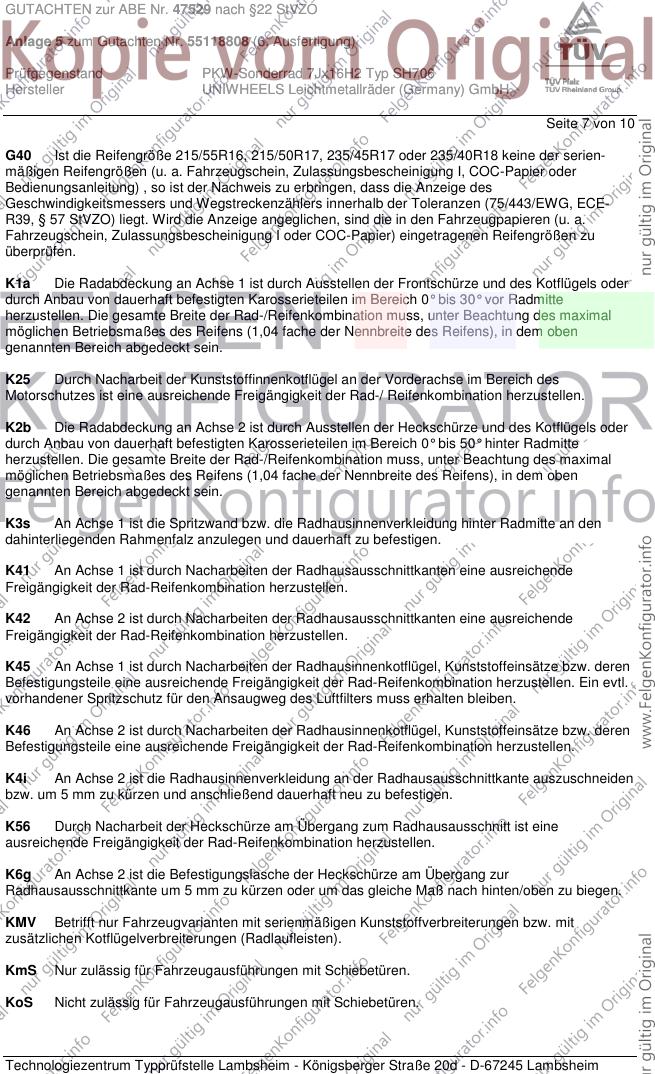

G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47529 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55118808 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ SH706
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 8 von 10

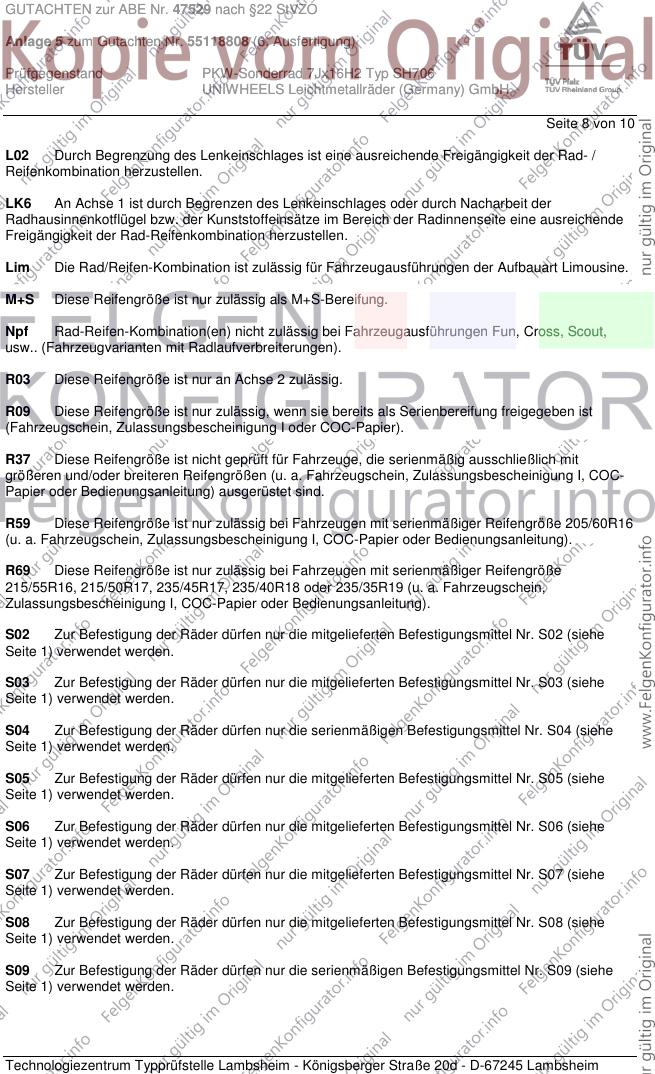

L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R59 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/60R16
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47529 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55118808 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ SH706
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 9 von 10

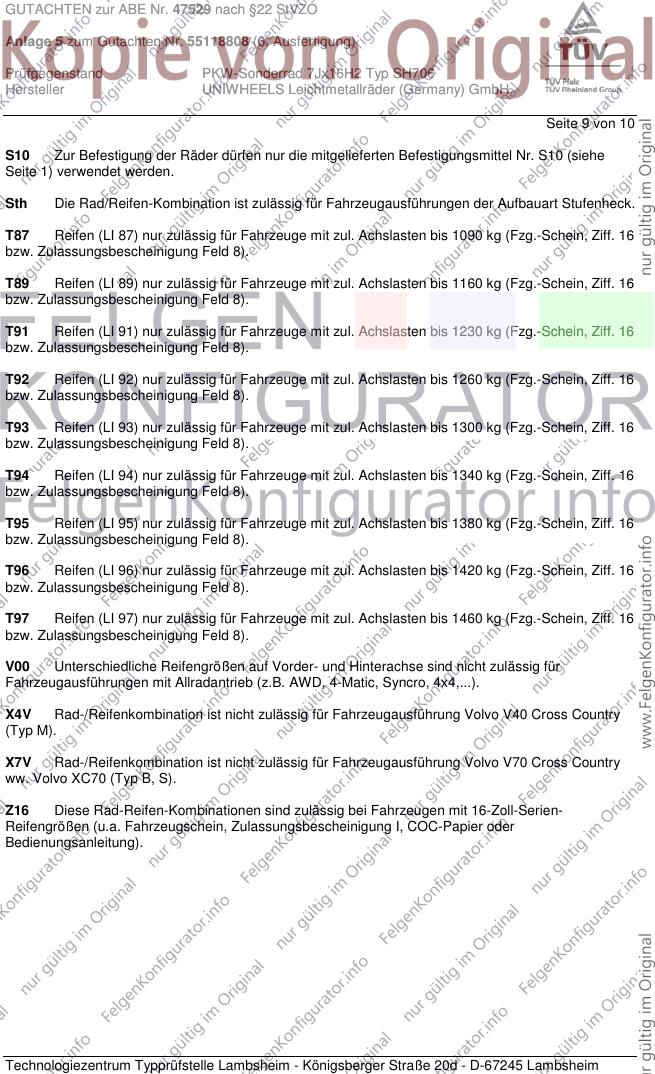

S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47529 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55118808 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ SH706
Hersteller UNIWHEELS Leichtmetallräder (Germany) GmbH
Seite 10 von 10
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 8. Mai 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Oktober 2008.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. Mai 2017
Blauth 00271504.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
