Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 9 J x 20 EH2+
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 50721*01
special wheels for passenger cars 9 J x 20 EH2+
Nummer der Genehmigung: 50721 Erweiterung Nr.: 01
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
MAK S.p.A.
IT-25013 Carpenedolo (BS)
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
KS9020
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 50721 Erweiterung Nr.: 01
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 50721*01
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH
DE-67245 Lambsheim
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
24.05.2017
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55810215 (2. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 50721 Erweiterung Nr.: 01
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 2. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§ 22 50721*01
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Erweiterung des Verwendungsbereiches
Extension of application range
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 50721 Erweiterung Nr.: 01
Approval No. Extension No.:
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 09.06.2017
Date:
16. Unterschrift: Im Auftrag
Signature:
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
§ 22 50721*01
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package

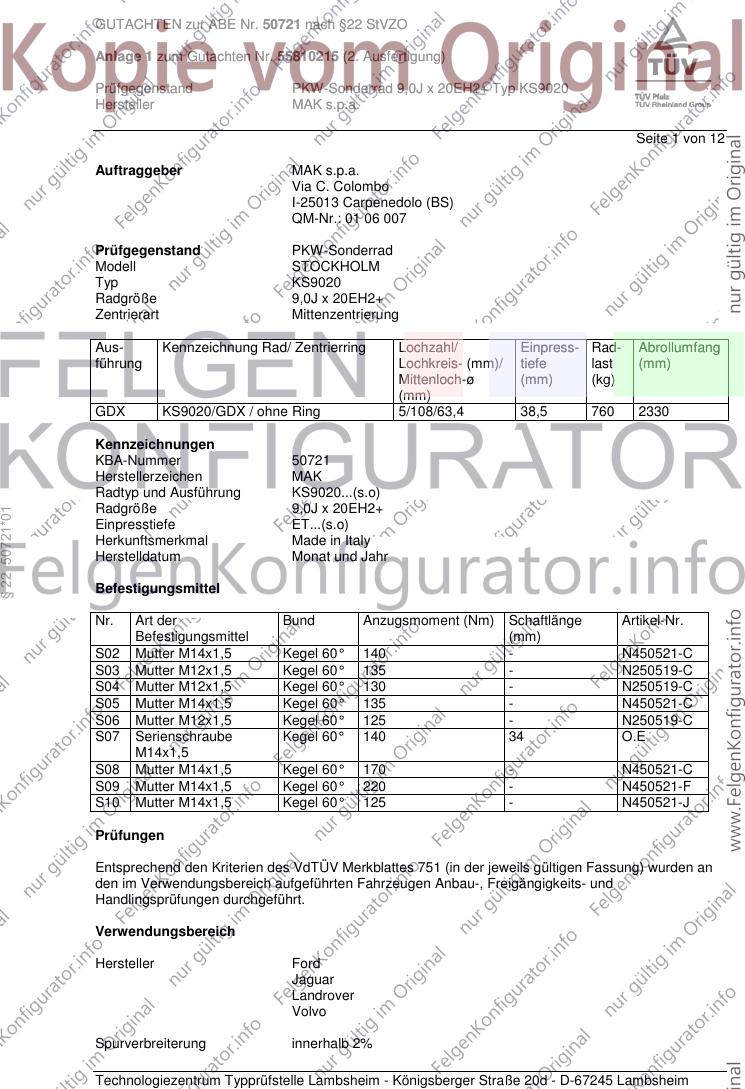

GUTACHTEN zur ABE Nr. 50721 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55810215 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0J x 20EH2+ Typ KS9020
Hersteller MAK s.p.a.
Seite 1 von 12
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell STOCKHOLM
Typ KS9020
Radgröße 9,0J x 20EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
GDX KS9020/GDX / ohne Ring 5/108/63,4 38,5 760 2330
Kennzeichnungen
KBA-Nummer 50721
Herstellerzeichen MAK
Radtyp und Ausführung KS9020...(s.o)
Radgröße 9,0J x 20EH2+
§ 22 50721*01
Einpresstiefe ET...(s.o)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge Artikel-Nr.
Befestigungsmittel (mm)
S02 Mutter M14x1,5 Kegel 60° 140 - N450521-C
S03 Mutter M12x1,5 Kegel 60° 135 - N250519-C
S04 Mutter M12x1,5 Kegel 60° 130 - N250519-C
S05 Mutter M14x1,5 Kegel 60° 135 - N450521-C
S06 Mutter M12x1,5 Kegel 60° 125 - N250519-C
S07 Serienschraube Kegel 60° 140 34 O.E
M14x1,5
S08 Mutter M14x1,5 Kegel 60° 170 - N450521-C
S09 Mutter M14x1,5 Kegel 60° 220 - N450521-F
S10 Mutter M14x1,5 Kegel 60° 125 - N450521-J
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Landrover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50721 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55810215 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0J x 20EH2+ Typ KS9020
Hersteller MAK s.p.a.
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 235/30R20 G01 K1c K25 K29 K2b K41 K44 K46 A01 A12 A14
DM2 K56 L02 R70 T88 A21 B02 S04
e13*2001/116*0109*.
Ford Edge 132-155 245/45R20 A12 A14 A21
SBF 132-155 255/45R20 A01 K1a K1b K2b A56 S09
e1*2007/46*1524*.. 132-155 265/40R20 A01 K1a K1b K2a K2b
132-155 265/45R20 A01 K1a K1b K2a K2b
132-155 275/40R20 A01 K1c K2c
Ford Focus 166 235/30R20 G01 K1c K2b K41 K44 K46 K56 R70 A01 A12 A14
DA3, DB3 T88 A21 B02 Car
e13*2001/116* 59-107 235/30R20 G01 K1c K2b K41 K44 K46 K56 LK6 Flh Sth S04
0144,0157*.. R70 T88
Ford Focus Cabrio 74-107 235/30R20 G01 K1c K2b K41 K44 K46 K56 LK6 A01 A12 A14
DB3 R70 T88 A21 B02 Cbo
e13*2001/116*0157*. S04
Ford Focus RS 257 235/30R20 K1c K2c K3i K4i K5d K8h K9v R70 A01 A12 A14
DYB, DYB-RS T88 A21 A56 Flh
§ 22 50721*01
e13*2007/46*1138*..; S04
e13*2007/46*1616*..
Ford Galaxy (II) 74-149 245/35R20 G01 K1a K1b K2b K42 K46 T95 A01 A12 A14
WA6 74-149 265/30R20 K1c K25 K2c K41 K42 K46 K66 T94 A21 A58 B02
e13*2001/116* S08
0185*00-23
Ford Galaxy (III) 88-177 235/40R20 K1a K3h K5d T96 A01 A12 A14
WA6 88-177 245/35R20 K1a K1b K2b K3h K4i K5d T95 A21 A57 V00
e13*2001/116* 88-177 245/40R20 K1a K1b K2b K3h K4i K5d T95 T99 V20 S09
0185*24-.. 88-177 255/35R20 K1c K2b K3h K4i K5d K6g T93 T97
- ab MJ 2016 (MK3) 88-177 265/35R20 K1c K2b K3h K4i K5d K6g K6j T95
T99
88-177 275/35R20 K2c K4i K6d K6h R03
Ford Kuga (I) 100-147 245/35R20 K1a K1b K2b A01 A12 A14
DM2 100-147 245/40R20 K1a K1b K2b A21 A57 B02
e13*2001/116* 100-147 255/35R20 K1a K1b K2b S04
0109*19-31 100-147 265/35R20 K1c K2a K2b
100-147 275/30R20 K1c K2a K2b
100-147 275/35R20 K1c K2a K2b K41 K42
Ford Kuga (II) 85-134 235/35R20 K1c K2b T92 A01 A12 A14
DM2 85-134 245/35R20 K1c K2b T95 A21 A57 S03
e13*2001/116* 85-134 245/40R20 G01 K1c K2b
0109*31-.. 85-134 255/35R20 K1c K2a K2b
- ab Modell 2013
- incl. Facelift 2016
Ford Mondeo (V) 85-177 225/35R20 K1a K1b K2b K4i K6g K6j T88 T92 A01 A12 A14
BA7 85-177 235/35R20 K1c K2b K4i K5d K6h K6n T88 T92 A21 A57 Flh
e13*2001/116* 85-177 245/30R20 K1c K2b K4i K5d K6h K6n Lim V00 V20
0249*26-.. 85-177 255/30R20 K1c K2c K4i K5d K6h K6n S03
- ab MJ 2015 (MK5) 85-177 265/30R20 K2c K4i K6h K6n K8h R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50721 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55810215 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0J x 20EH2+ Typ KS9020
Hersteller MAK s.p.a.
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo Turnier 85-177 225/35R20 K1a K1b K2b K4i K6g K6j T88 T92 A01 A12 A14
(V) 85-177 235/35R20 K1c K2b K4i K5d K6h K6n T88 T92 A21 A57 Car
BA7 85-177 245/30R20 K1c K2b K4i K5d K6h K6n V00 V20 S03
e13*2001/116* 85-177 255/30R20 K1c K2c K4i K5d K6h K6n
0249*26-.. 85-177 265/30R20 K2c K4i K6h K6n K8h R03
- ab MJ 2015 (MK5)
Ford S-Max (I) 107 255/30R20 K1a K1b K2b K41 K42 K46 T92 A01 A12 A14
WA6 74-176 245/35R20 G01 K1a K1b K2b K42 K46 T95 A21 A58 B02
e13*2001/116* 74-176 265/30R20 K1c K25 K2c K41 K42 K46 K66 T94 S08
0185*00-23
Ford S-Max (II) 88-177 235/40R20 K1a K2b K3h K5d T96 A01 A12 A14
WA6 88-177 245/35R20 K1a K2b K3h K4i K5d T91 T95 A21 A57 V00
e13*2001/116* 88-177 245/40R20 K1a K2b K3h K4i K5d T95 T99 V20 S09
0185*24-.. 88-177 255/35R20 K1c K2b K3h K4i K5d K6g T93 T97
- ab MJ 2016 88-177 265/35R20 K1c K2b K3h K4i K5d K6g K6j T95
T99
88-177 275/35R20 K2c K4i K6d K6h R03
Jaguar F-Pace 132-280 255/50R20 A01 K1a K1b A12 A14 A21
DC 132-280 265/45R20 A57 S10
§ 22 50721*01
e11*2007/46*3324*.. 132-280 265/50R20 A01 K1a K1b
132-280 275/45R20 A01 K1a K1b
132-280 285/45R20 A01 K1a K1b K3s
Jaguar XF 120-283 245/35R20 A12 A14 A21
CC9 120-283 255/30R20 A01 K1a K1b K2b T92 Lim V20 S06
e11*2001/116*0323*. 120-283 255/35R20 A01 K1a K1b K2b K41
120-283 265/30R20 A01 K1c K2b K41 K42 K46
120-283 265/35R20 A01 K1c K2b K41 K42 K46
120-283 275/30R20 A01 K1c K2a K2b K41 K42 K43 K46
Jaguar XF 120-280 245/35R20 K1a T95 A01 A12 A14
JB 120-280 255/35R20 K1c K2b K4i K6j A21 A58 Lim
e11*2007/46*2981*.. 120-280 265/30R20 K1c K2b K3i K4i K5b K6i K6j T94 V20 S06
120-280 275/30R20 K1c K2b K3i K4i K5b K5k K6i K6j K6r
Jaguar XJ 152-291 245/35R20 K41 R37 T95 A01 A12 A14
N*3 152-291 255/35R20 K1a K41 K43 R35 T97 A21 B02 NBF
e11*2001/116*0217*.. S06
Land Rover Discovery 110-177 235/45R20 A12 A14 A21
Sport 110-177 245/45R20 A01 K1a A57 S05
LC 110-177 255/45R20 A01 K1a K1b
e11*2007/46*1659*.. 110-177 265/40R20 A01 K1a K1b K2b
110-177 265/45R20 A01 K1a K1b K2b
Land Rover 110-171 245/45R20 K1a K2b A01 A12 A14
Freelander 2 110-171 255/45R20 K1c K2b A21 S02
LF 110-171 265/45R20 K1c K2b
e11*2001/116*0300*. 110-171 275/40R20 K1c K2a K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50721 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55810215 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0J x 20EH2+ Typ KS9020
Hersteller MAK s.p.a.
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise

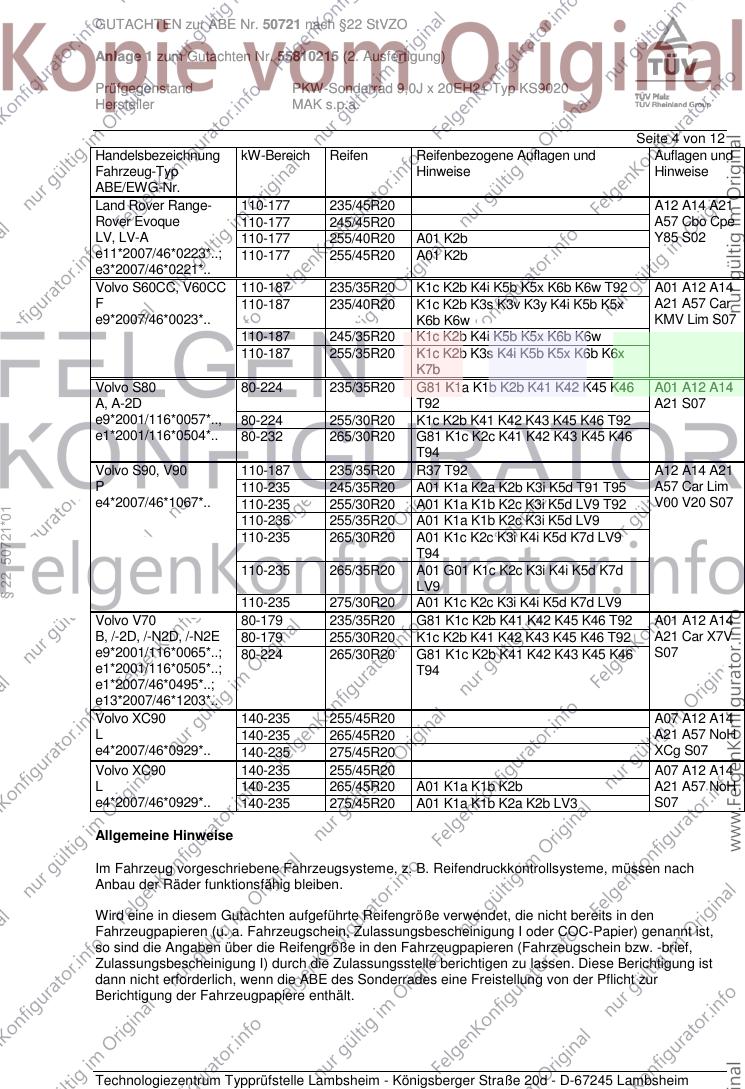

ABE/EWG-Nr.
Land Rover Range- 110-177 235/45R20 A12 A14 A21
Rover Evoque 110-177 245/45R20 A57 Cbo Cpe
LV, LV-A 110-177 255/40R20 A01 K2b Y85 S02
e11*2007/46*0223*..; 110-177 255/45R20 A01 K2b
e3*2007/46*0221*..
Volvo S60CC, V60CC 110-187 235/35R20 K1c K2b K4i K5b K5x K6b K6w T92 A01 A12 A14
F 110-187 235/40R20 K1c K2b K3s K3v K3y K4i K5b K5x A21 A57 Car
e9*2007/46*0023*.. K6b K6w KMV Lim S07
110-187 245/35R20 K1c K2b K4i K5b K5x K6b K6w
110-187 255/35R20 K1c K2b K3s K4i K5b K5x K6b K6x
K7b
Volvo S80 80-224 235/35R20 G81 K1a K1b K2b K41 K42 K45 K46 A01 A12 A14
A, A-2D T92 A21 S07
e9*2001/116*0057*.., 80-224 255/30R20 K1c K2b K41 K42 K43 K45 K46 T92
e1*2001/116*0504*.. 80-232 265/30R20 G81 K1c K2c K41 K42 K43 K45 K46
T94
Volvo S90, V90 110-187 235/35R20 R37 T92 A12 A14 A21
P 110-235 245/35R20 A01 K1a K2a K2b K3i K5d T91 T95 A57 Car Lim
e4*2007/46*1067*.. 110-235 255/30R20 A01 K1a K1b K2c K3i K5d LV9 T92 V00 V20 S07
§ 22 50721*01
110-235 255/35R20 A01 K1a K1b K2c K3i K5d LV9
110-235 265/30R20 A01 K1c K2c K3i K4i K5d K7d LV9
T94
110-235 265/35R20 A01 G01 K1c K2c K3i K4i K5d K7d
LV9
110-235 275/30R20 A01 K1c K2c K3i K4i K5d K7d LV9
Volvo V70 80-179 235/35R20 G81 K1c K2b K41 K42 K45 K46 T92 A01 A12 A14
B, /-2D, /-N2D, /-N2E 80-179 255/30R20 K1c K2b K41 K42 K43 K45 K46 T92 A21 Car X7V
e9*2001/116*0065*..; 80-224 265/30R20 G81 K1c K2b K41 K42 K43 K45 K46 S07
e1*2001/116*0505*..; T94
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC90 140-235 255/45R20 A07 A12 A14
L 140-235 265/45R20 A21 A57 NoH
e4*2007/46*0929*.. 140-235 275/45R20 XCg S07
Volvo XC90 140-235 255/45R20 A07 A12 A14
L 140-235 265/45R20 A01 K1a K1b K2b A21 A57 NoH
e4*2007/46*0929*.. 140-235 275/45R20 A01 K1a K1b K2a K2b LV3 S07
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50721 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55810215 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0J x 20EH2+ Typ KS9020
Hersteller MAK s.p.a.
Seite 5 von 12

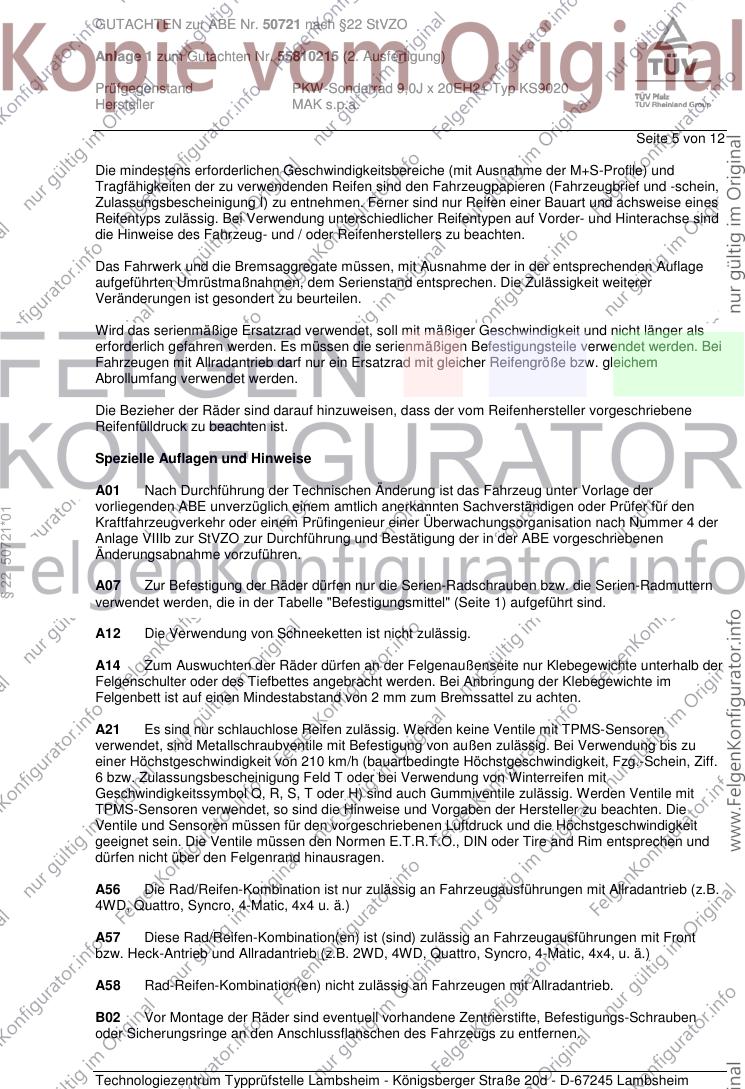

Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
§ 22 50721*01
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50721 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55810215 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0J x 20EH2+ Typ KS9020
Hersteller MAK s.p.a.
Seite 6 von 12
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
§ 22 50721*01
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze
in den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50721 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55810215 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0J x 20EH2+ Typ KS9020
Hersteller MAK s.p.a.
Seite 7 von 12
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung 300 bis 350 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder
Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
§ 22 50721*01
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden
bzw. nachzuarbeiten und dauerhaft zu befestigen.
K3y An Achse 1 sind die in das Radhaus ragenden Kanten der Befestigungen der
Zusatzradabdeckungen vor und hinter Radmitte um 20 mm zu kürzen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50721 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55810215 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0J x 20EH2+ Typ KS9020
Hersteller MAK s.p.a.
Seite 8 von 12
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
§ 22 50721*01
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6n An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50721 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55810215 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0J x 20EH2+ Typ KS9020
Hersteller MAK s.p.a.
Seite 9 von 12
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
LV3 Bei Fahrzeugausführungen, die nicht werkseitig mit 275er Reifen ausgerüstet wurden ist durch
Begrenzung des Lenkeinschlages (Volvo-Artikel-Nr. 31439255) ist eine ausreichende Freigängigkeit
der Rad- / Reifenkombination herzustellen.
LV9 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 19 Zoll, 20 Zoll oder
21 Zoll Reifengrößen ausgerüstet sind, ist der Lenkeinschlag durch eine Fachwerkstatt (elektronische
Programmierung) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
§ 22 50721*01
Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50721 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55810215 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0J x 20EH2+ Typ KS9020
Hersteller MAK s.p.a.

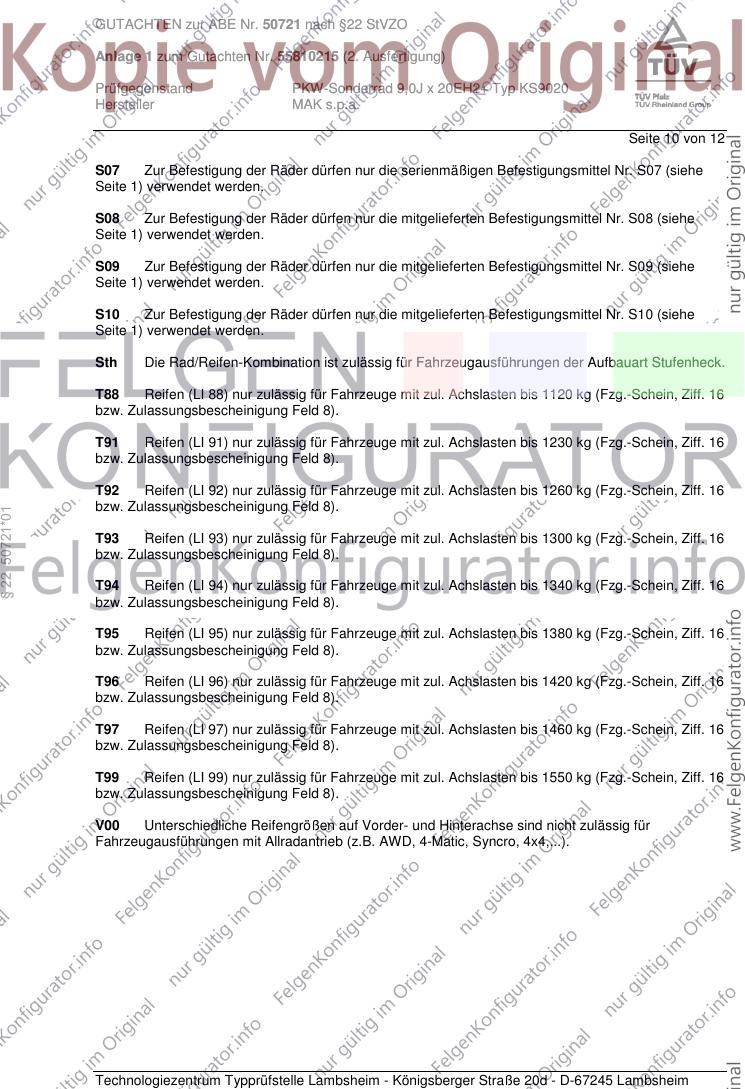

Seite 10 von 12
S07 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
§ 22 50721*01
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50721 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55810215 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0J x 20EH2+ Typ KS9020
Hersteller MAK s.p.a.

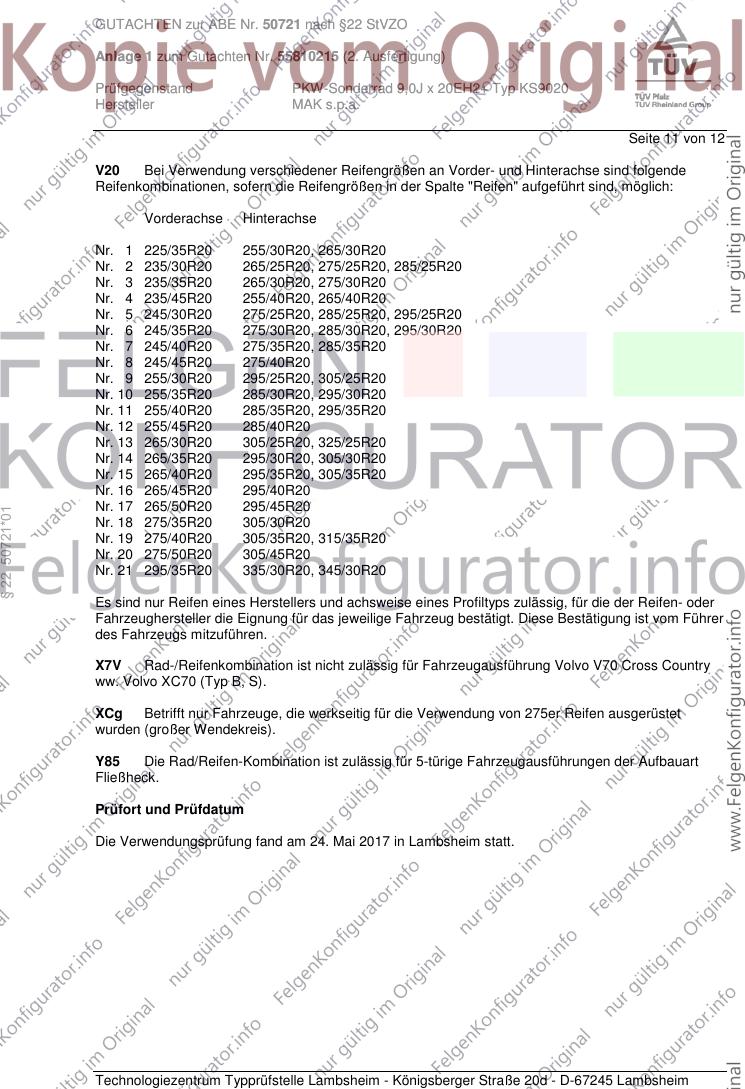

Seite 11 von 12
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 265/50R20 295/45R20
§ 22 50721*01
Nr. 18 275/35R20 305/30R20
Nr. 19 275/40R20 305/35R20, 315/35R20
Nr. 20 275/50R20 305/45R20
Nr. 21 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
XCg Betrifft nur Fahrzeuge, die werkseitig für die Verwendung von 275er Reifen ausgerüstet
wurden (großer Wendekreis).
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Aufbauart
Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 24. Mai 2017 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50721 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55810215 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0J x 20EH2+ Typ KS9020
Hersteller MAK s.p.a.
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Oktober 2015.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. Mai 2017
§ 22 50721*01
Schmidt 00273026.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
