GUTACHTEN zur ABE Nr. 48916 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55805712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 20 H2 Typ D520
Hersteller DIEWE GmbH

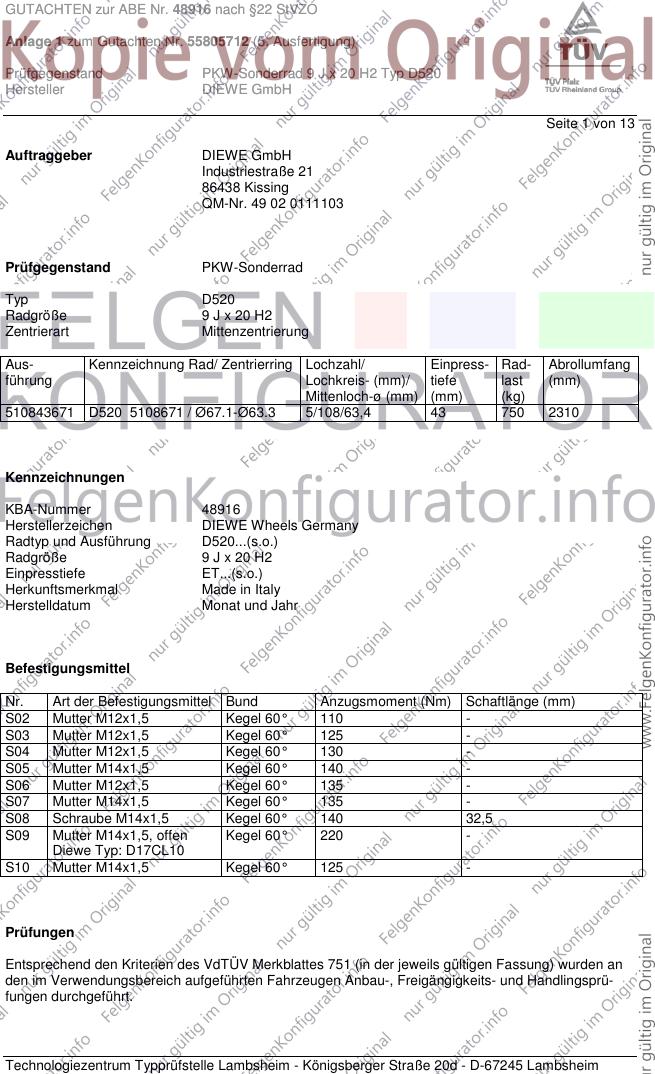

Seite 1 von 13
Auftraggeber DIEWE GmbH
Industriestraße 21
86438 Kissing
QM-Nr. 49 02 0111103
Prüfgegenstand PKW-Sonderrad
Typ D520
Radgröße 9 J x 20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
510843671 D520 5108671 / Ø67.1-Ø63.3 5/108/63,4 43 750 2310
Kennzeichnungen
KBA-Nummer 48916
Herstellerzeichen DIEWE Wheels Germany
Radtyp und Ausführung D520...(s.o.)
Radgröße 9 J x 20 H2
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,5 Kegel 60° 125 -
S04 Mutter M12x1,5 Kegel 60° 130 -
S05 Mutter M14x1,5 Kegel 60° 140 -
S06 Mutter M12x1,5 Kegel 60° 135 -
S07 Mutter M14x1,5 Kegel 60° 135 -
S08 Schraube M14x1,5 Kegel 60° 140 32,5
S09 Mutter M14x1,5, offen Kegel 60° 220 -
Diewe Typ: D17CL10
S10 Mutter M14x1,5 Kegel 60° 125 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48916 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55805712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 20 H2 Typ D520
Hersteller DIEWE GmbH

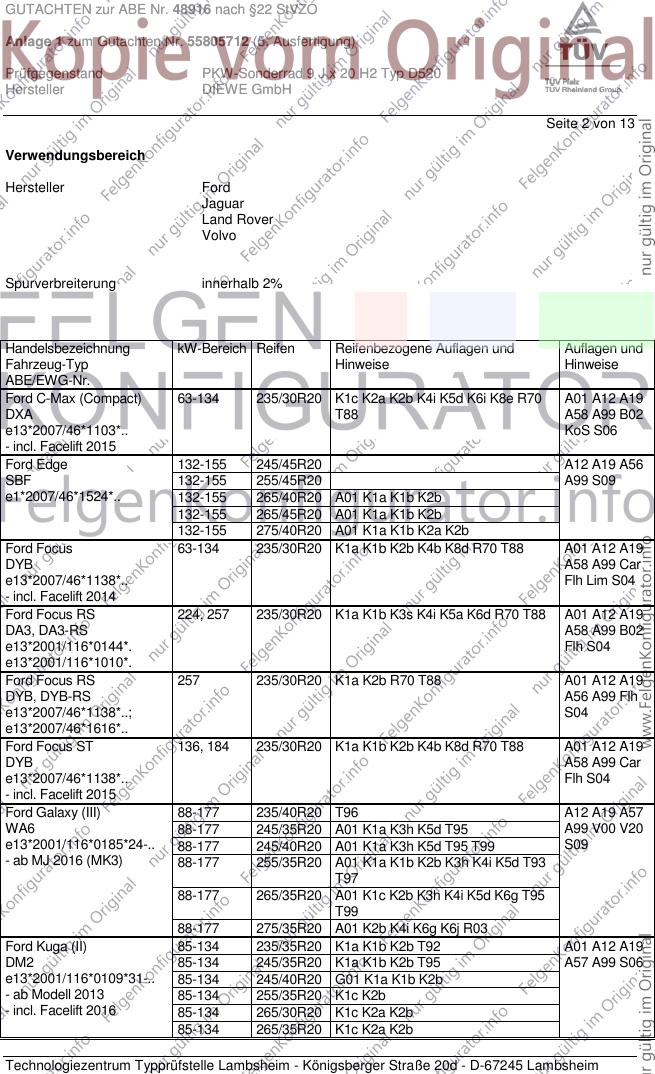

Seite 2 von 13
Verwendungsbereich
Hersteller Ford
Jaguar
Land Rover
Volvo
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-Max (Compact) 63-134 235/30R20 K1c K2a K2b K4i K5d K6i K8e R70 A01 A12 A19
DXA T88 A58 A99 B02
e13*2007/46*1103*.. KoS S06
- incl. Facelift 2015
Ford Edge 132-155 245/45R20 A12 A19 A56
SBF 132-155 255/45R20 A99 S09
e1*2007/46*1524*.. 132-155 265/40R20 A01 K1a K1b K2b
132-155 265/45R20 A01 K1a K1b K2b
132-155 275/40R20 A01 K1a K1b K2a K2b
Ford Focus 63-134 235/30R20 K1a K1b K2b K4b K8d R70 T88 A01 A12 A19
DYB A58 A99 Car
e13*2007/46*1138*.. Flh Lim S04
- incl. Facelift 2014
Ford Focus RS 224, 257 235/30R20 K1a K1b K3s K4i K5a K6d R70 T88 A01 A12 A19
DA3, DA3-RS A58 A99 B02
e13*2001/116*0144*. Flh S04
e13*2001/116*1010*.
Ford Focus RS 257 235/30R20 K1a K2b R70 T88 A01 A12 A19
DYB, DYB-RS A56 A99 Flh
e13*2007/46*1138*..; S04
e13*2007/46*1616*..
Ford Focus ST 136, 184 235/30R20 K1a K1b K2b K4b K8d R70 T88 A01 A12 A19
DYB A58 A99 Car
e13*2007/46*1138*.. Flh S04
- incl. Facelift 2015
Ford Galaxy (III) 88-177 235/40R20 T96 A12 A19 A57
WA6 88-177 245/35R20 A01 K1a K3h K5d T95 A99 V00 V20
e13*2001/116*0185*24-.. 88-177 245/40R20 A01 K1a K3h K5d T95 T99 S09
- ab MJ 2016 (MK3) 88-177 255/35R20 A01 K1a K1b K2b K3h K4i K5d T93
T97
88-177 265/35R20 A01 K1c K2b K3h K4i K5d K6g T95
T99
88-177 275/35R20 A01 K2b K4i K6g K6j R03
Ford Kuga (II) 85-134 235/35R20 K1a K1b K2b T92 A01 A12 A19
DM2 85-134 245/35R20 K1a K1b K2b T95 A57 A99 S06
e13*2001/116*0109*31-.. 85-134 245/40R20 G01 K1a K1b K2b
- ab Modell 2013 85-134 255/35R20 K1c K2b
- incl. Facelift 2016 85-134 265/30R20 K1c K2a K2b
85-134 265/35R20 K1c K2a K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48916 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55805712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 20 H2 Typ D520
Hersteller DIEWE GmbH

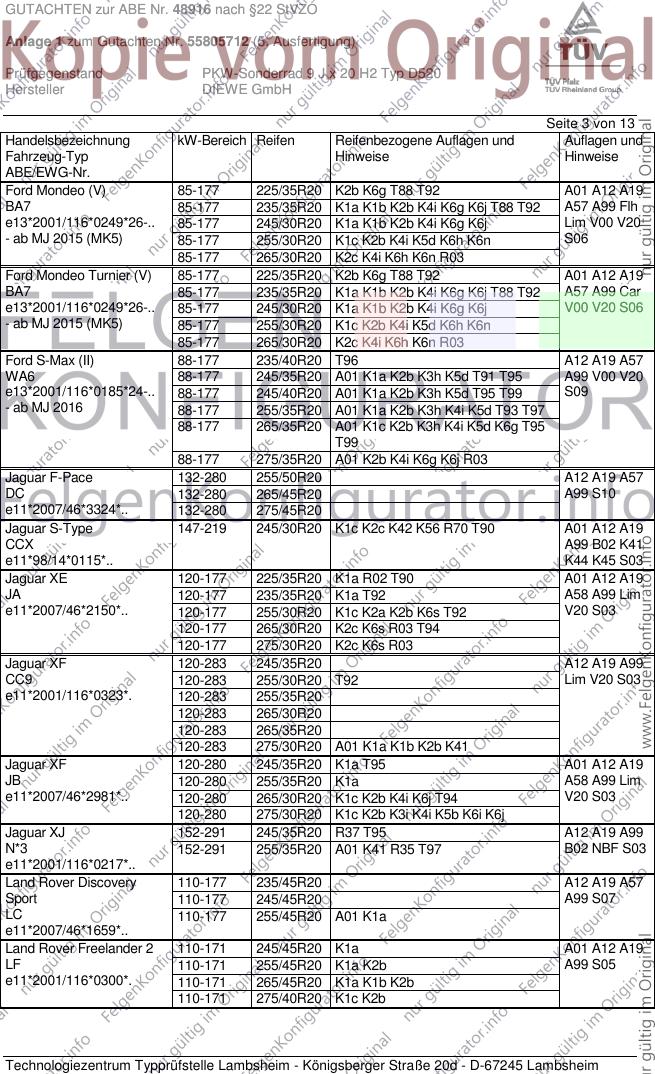

Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo (V) 85-177 225/35R20 K2b K6g T88 T92 A01 A12 A19
BA7 85-177 235/35R20 K1a K1b K2b K4i K6g K6j T88 T92 A57 A99 Flh
e13*2001/116*0249*26-.. 85-177 245/30R20 K1a K1b K2b K4i K6g K6j Lim V00 V20
- ab MJ 2015 (MK5) 85-177 255/30R20 K1c K2b K4i K5d K6h K6n S06
85-177 265/30R20 K2c K4i K6h K6n R03
Ford Mondeo Turnier (V) 85-177 225/35R20 K2b K6g T88 T92 A01 A12 A19
BA7 85-177 235/35R20 K1a K1b K2b K4i K6g K6j T88 T92 A57 A99 Car
e13*2001/116*0249*26-.. 85-177 245/30R20 K1a K1b K2b K4i K6g K6j V00 V20 S06
- ab MJ 2015 (MK5) 85-177 255/30R20 K1c K2b K4i K5d K6h K6n
85-177 265/30R20 K2c K4i K6h K6n R03
Ford S-Max (II) 88-177 235/40R20 T96 A12 A19 A57
WA6 88-177 245/35R20 A01 K1a K2b K3h K5d T91 T95 A99 V00 V20
e13*2001/116*0185*24-.. 88-177 245/40R20 A01 K1a K2b K3h K5d T95 T99 S09
- ab MJ 2016 88-177 255/35R20 A01 K1a K2b K3h K4i K5d T93 T97
88-177 265/35R20 A01 K1c K2b K3h K4i K5d K6g T95
T99
88-177 275/35R20 A01 K2b K4i K6g K6j R03
Jaguar F-Pace 132-280 255/50R20 A12 A19 A57
DC 132-280 265/45R20 A99 S10
e11*2007/46*3324*.. 132-280 275/45R20
Jaguar S-Type 147-219 245/30R20 K1c K2c K42 K56 R70 T90 A01 A12 A19
CCX A99 B02 K41
e11*98/14*0115*.. K44 K45 S03
Jaguar XE 120-177 225/35R20 K1a R02 T90 A01 A12 A19
JA 120-177 235/35R20 K1a T92 A58 A99 Lim
e11*2007/46*2150*.. 120-177 255/30R20 K1c K2a K2b K6s T92 V20 S03
120-177 265/30R20 K2c K6s R03 T94
120-177 275/30R20 K2c K6s R03
Jaguar XF 120-283 245/35R20 A12 A19 A99
CC9 120-283 255/30R20 T92 Lim V20 S03
e11*2001/116*0323*. 120-283 255/35R20
120-283 265/30R20
120-283 265/35R20
120-283 275/30R20 A01 K1a K1b K2b K41
Jaguar XF 120-280 245/35R20 K1a T95 A01 A12 A19
JB 120-280 255/35R20 K1a A58 A99 Lim
e11*2007/46*2981*.. 120-280 265/30R20 K1c K2b K4i K6j T94 V20 S03
120-280 275/30R20 K1c K2b K3i K4i K5b K6i K6j
Jaguar XJ 152-291 245/35R20 R37 T95 A12 A19 A99
N*3 152-291 255/35R20 A01 K41 R35 T97 B02 NBF S03
e11*2001/116*0217*..
Land Rover Discovery 110-177 235/45R20 A12 A19 A57
Sport 110-177 245/45R20 A99 S07
LC 110-177 255/45R20 A01 K1a
e11*2007/46*1659*..
Land Rover Freelander 2 110-171 245/45R20 K1a A01 A12 A19
LF 110-171 255/45R20 K1a K2b A99 S05
e11*2001/116*0300*. 110-171 265/45R20 K1a K1b K2b
110-171 275/40R20 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48916 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55805712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 20 H2 Typ D520
Hersteller DIEWE GmbH

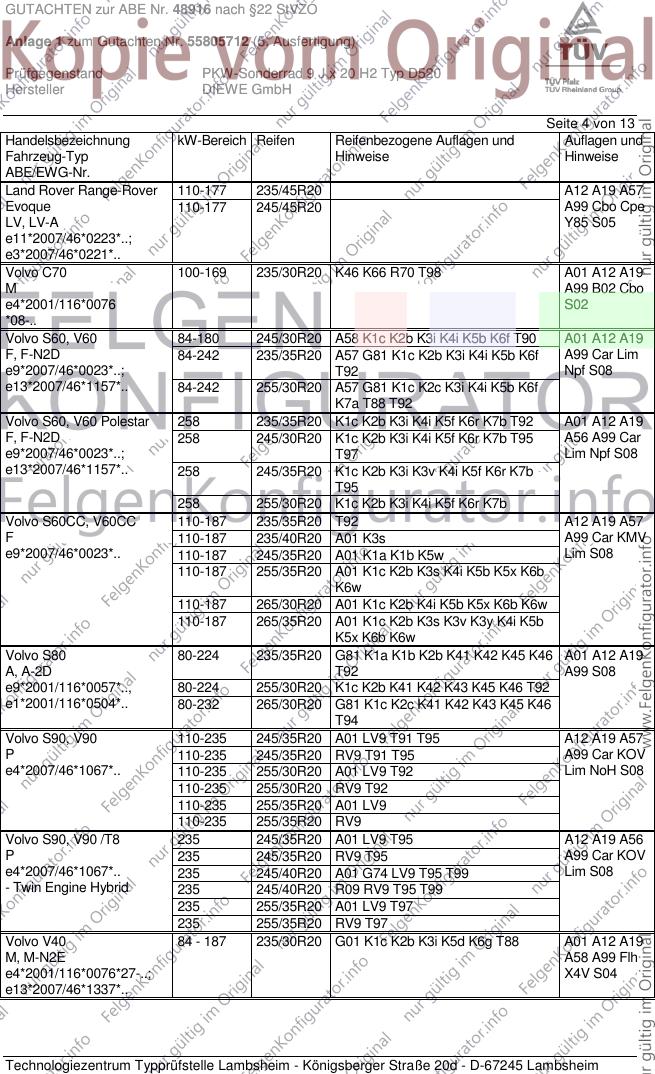

Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Land Rover Range-Rover 110-177 235/45R20 A12 A19 A57
Evoque 110-177 245/45R20 A99 Cbo Cpe
LV, LV-A Y85 S05
e11*2007/46*0223*..;
e3*2007/46*0221*..
Volvo C70 100-169 235/30R20 K46 K66 R70 T98 A01 A12 A19
M A99 B02 Cbo
e4*2001/116*0076 S02
*08-..
Volvo S60, V60 84-180 245/30R20 A58 K1c K2b K3i K4i K5b K6f T90 A01 A12 A19
F, F-N2D 84-242 235/35R20 A57 G81 K1c K2b K3i K4i K5b K6f A99 Car Lim
e9*2007/46*0023*..; T92 Npf S08
e13*2007/46*1157*.. 84-242 255/30R20 A57 G81 K1c K2c K3i K4i K5b K6f
K7a T88 T92
Volvo S60, V60 Polestar 258 235/35R20 K1c K2b K3i K4i K5f K6r K7b T92 A01 A12 A19
F, F-N2D 258 245/30R20 K1c K2b K3i K4i K5f K6r K7b T95 A56 A99 Car
e9*2007/46*0023*..; T97 Lim Npf S08
e13*2007/46*1157*.. 258 245/35R20 K1c K2b K3i K3v K4i K5f K6r K7b
T95
258 255/30R20 K1c K2b K3i K4i K5f K6r K7b
Volvo S60CC, V60CC 110-187 235/35R20 T92 A12 A19 A57
F 110-187 235/40R20 A01 K3s A99 Car KMV
e9*2007/46*0023*.. 110-187 245/35R20 A01 K1a K1b K5w Lim S08
110-187 255/35R20 A01 K1c K2b K3s K4i K5b K5x K6b
K6w
110-187 265/30R20 A01 K1c K2b K4i K5b K5x K6b K6w
110-187 265/35R20 A01 K1c K2b K3s K3v K3y K4i K5b
K5x K6b K6w
Volvo S80 80-224 235/35R20 G81 K1a K1b K2b K41 K42 K45 K46 A01 A12 A19
A, A-2D T92 A99 S08
e9*2001/116*0057*.., 80-224 255/30R20 K1c K2b K41 K42 K43 K45 K46 T92
e1*2001/116*0504*.. 80-232 265/30R20 G81 K1c K2c K41 K42 K43 K45 K46
T94
Volvo S90, V90 110-235 245/35R20 A01 LV9 T91 T95 A12 A19 A57
P 110-235 245/35R20 RV9 T91 T95 A99 Car KOV
e4*2007/46*1067*.. 110-235 255/30R20 A01 LV9 T92 Lim NoH S08
110-235 255/30R20 RV9 T92
110-235 255/35R20 A01 LV9
110-235 255/35R20 RV9
Volvo S90, V90 /T8 235 245/35R20 A01 LV9 T95 A12 A19 A56
P 235 245/35R20 RV9 T95 A99 Car KOV
e4*2007/46*1067*.. 235 245/40R20 A01 G74 LV9 T95 T99 Lim S08
- Twin Engine Hybrid 235 245/40R20 R09 RV9 T95 T99
235 255/35R20 A01 LV9 T97
235 255/35R20 RV9 T97
Volvo V40 84 - 187 235/30R20 G01 K1c K2b K3i K5d K6g T88 A01 A12 A19
M, M-N2E A58 A99 Flh
e4*2001/116*0076*27-..; X4V S04
e13*2007/46*1337*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48916 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55805712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 20 H2 Typ D520
Hersteller DIEWE GmbH

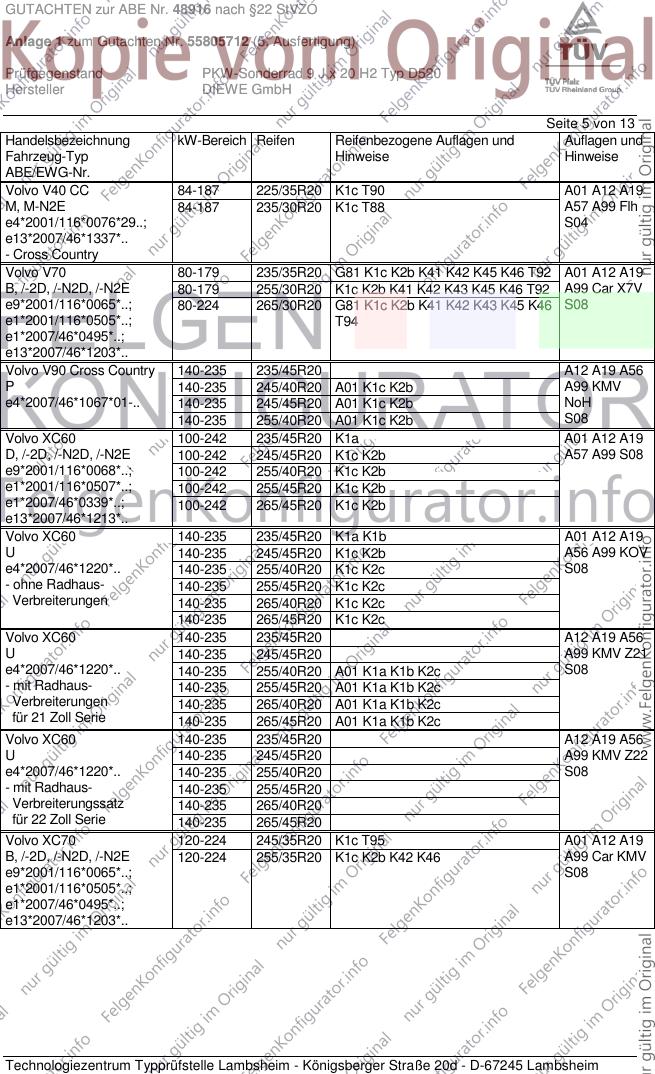

Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V40 CC 84-187 225/35R20 K1c T90 A01 A12 A19
M, M-N2E 84-187 235/30R20 K1c T88 A57 A99 Flh
e4*2001/116*0076*29..; S04
e13*2007/46*1337*..
- Cross Country
Volvo V70 80-179 235/35R20 G81 K1c K2b K41 K42 K45 K46 T92 A01 A12 A19
B, /-2D, /-N2D, /-N2E 80-179 255/30R20 K1c K2b K41 K42 K43 K45 K46 T92 A99 Car X7V
e9*2001/116*0065*..; 80-224 265/30R20 G81 K1c K2b K41 K42 K43 K45 K46 S08
e1*2001/116*0505*..; T94
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo V90 Cross Country 140-235 235/45R20 A12 A19 A56
P 140-235 245/40R20 A01 K1c K2b A99 KMV
e4*2007/46*1067*01-.. 140-235 245/45R20 A01 K1c K2b NoH
140-235 255/40R20 A01 K1c K2b S08
Volvo XC60 100-242 235/45R20 K1a A01 A12 A19
D, /-2D, /-N2D, /-N2E 100-242 245/45R20 K1c K2b A57 A99 S08
e9*2001/116*0068*..; 100-242 255/40R20 K1c K2b
e1*2001/116*0507*..; 100-242 255/45R20 K1c K2b
e1*2007/46*0339*..; 100-242 265/45R20 K1c K2b
e13*2007/46*1213*..
Volvo XC60 140-235 235/45R20 K1a K1b A01 A12 A19
U 140-235 245/45R20 K1c K2b A56 A99 KOV
e4*2007/46*1220*.. 140-235 255/40R20 K1c K2c S08
- ohne Radhaus- 140-235 255/45R20 K1c K2c
Verbreiterungen 140-235 265/40R20 K1c K2c
140-235 265/45R20 K1c K2c
Volvo XC60 140-235 235/45R20 A12 A19 A56
U 140-235 245/45R20 A99 KMV Z21
e4*2007/46*1220*.. 140-235 255/40R20 A01 K1a K1b K2c S08
- mit Radhaus- 140-235 255/45R20 A01 K1a K1b K2c
Verbreiterungen 140-235 265/40R20 A01 K1a K1b K2c
für 21 Zoll Serie 140-235 265/45R20 A01 K1a K1b K2c
Volvo XC60 140-235 235/45R20 A12 A19 A56
U 140-235 245/45R20 A99 KMV Z22
e4*2007/46*1220*.. 140-235 255/40R20 S08
- mit Radhaus- 140-235 255/45R20
Verbreiterungssatz 140-235 265/40R20
für 22 Zoll Serie 140-235 265/45R20
Volvo XC70 120-224 245/35R20 K1c T95 A01 A12 A19
B, /-2D, /-N2D, /-N2E 120-224 255/35R20 K1c K2b K42 K46 A99 Car KMV
e9*2001/116*0065*..; S08
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48916 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55805712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 20 H2 Typ D520
Hersteller DIEWE GmbH

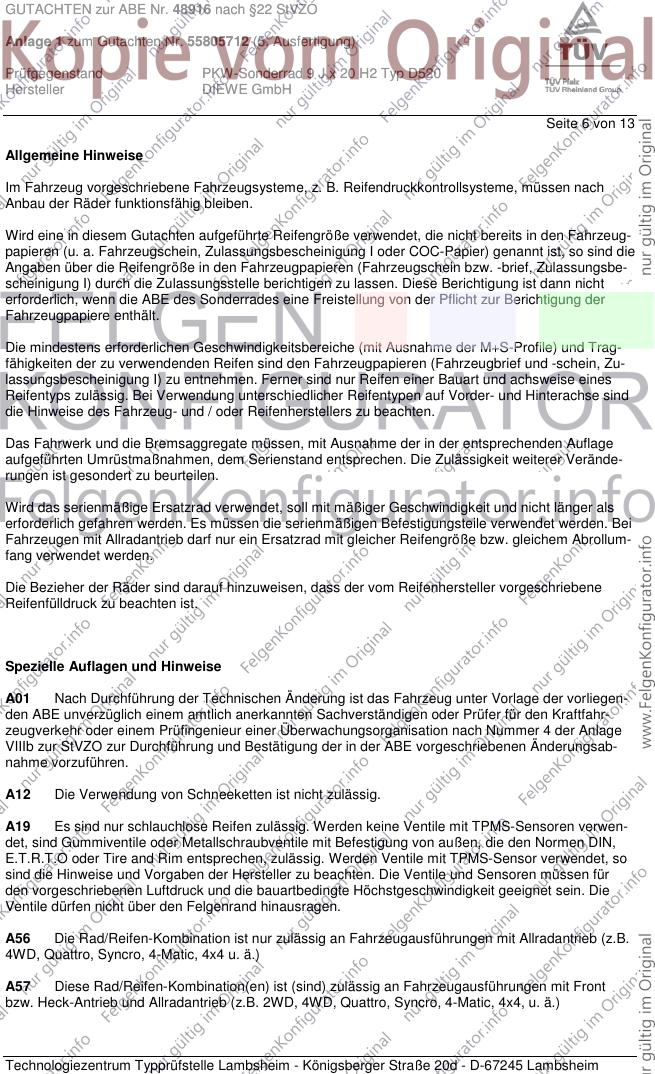

Seite 6 von 13
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so
sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48916 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55805712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 20 H2 Typ D520
Hersteller DIEWE GmbH

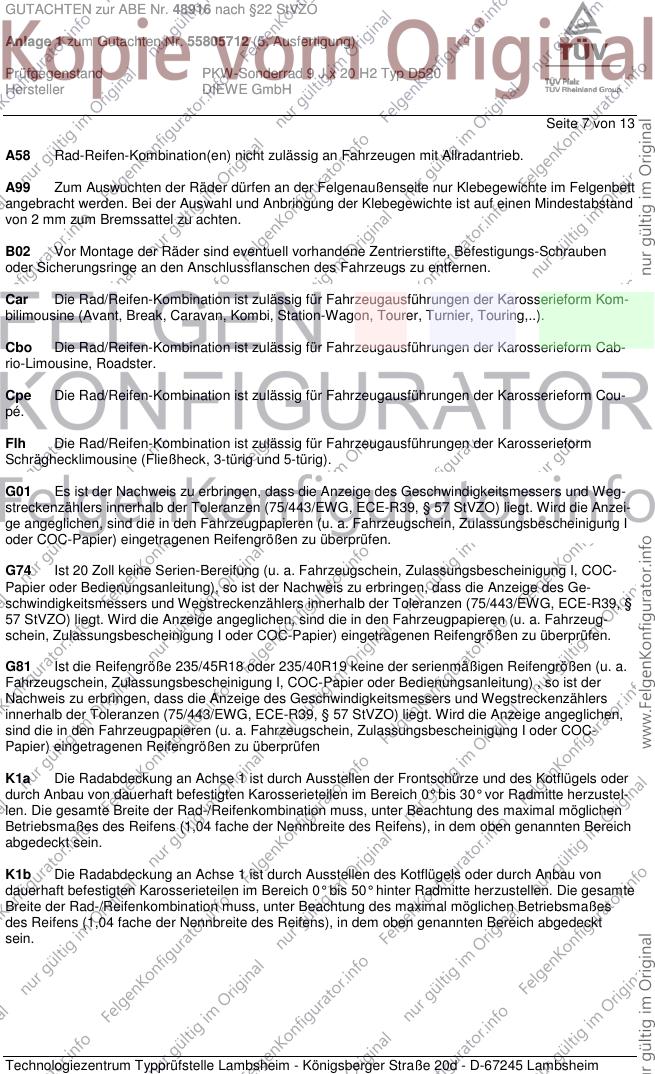

Seite 7 von 13
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G74 Ist 20 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, §
57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48916 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55805712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 20 H2 Typ D520
Hersteller DIEWE GmbH

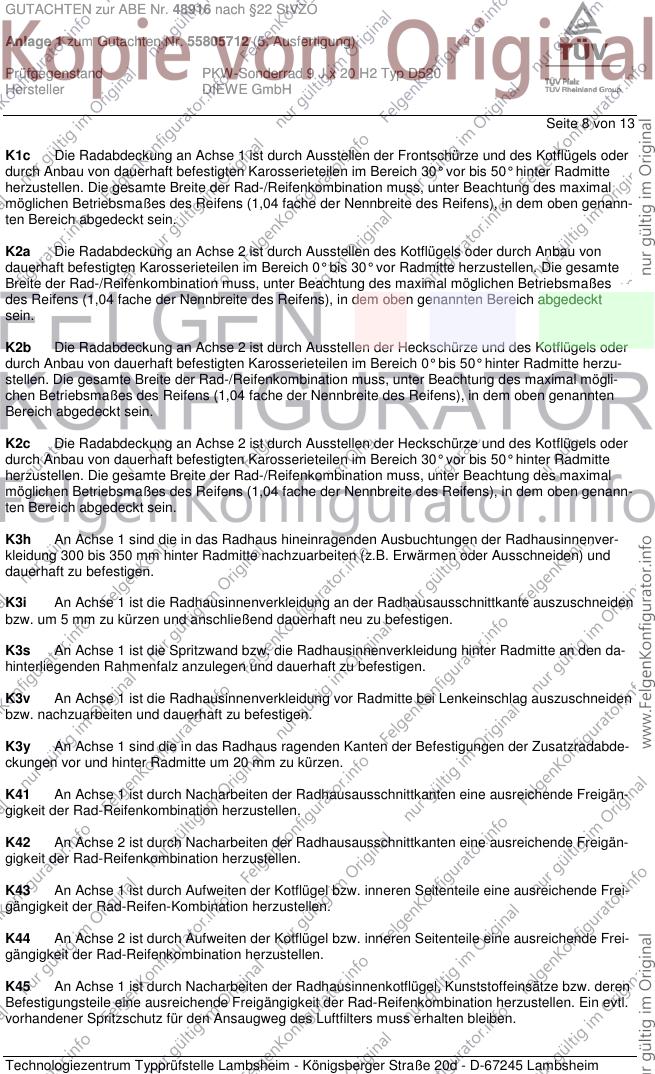

Seite 8 von 13
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenver-
kleidung 300 bis 350 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder Ausschneiden) und
dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden
bzw. nachzuarbeiten und dauerhaft zu befestigen.
K3y An Achse 1 sind die in das Radhaus ragenden Kanten der Befestigungen der Zusatzradabde-
ckungen vor und hinter Radmitte um 20 mm zu kürzen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48916 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55805712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 20 H2 Typ D520
Hersteller DIEWE GmbH

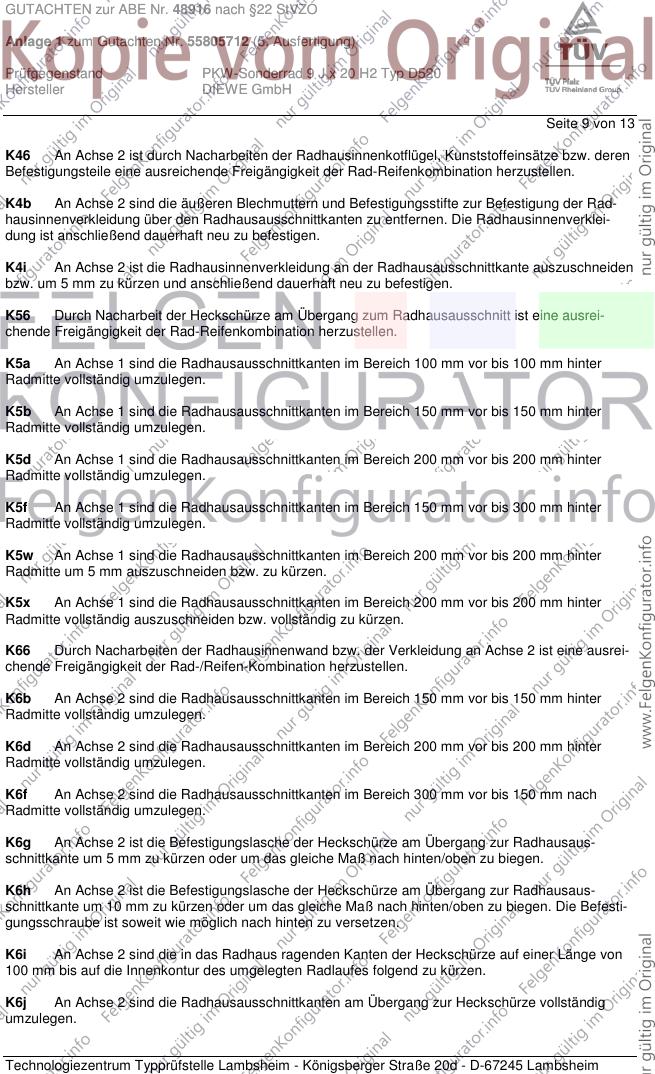

Seite 9 von 13
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der Rad-
hausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die Radhausinnenverklei-
dung ist anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausrei-
chende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48916 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55805712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 20 H2 Typ D520
Hersteller DIEWE GmbH

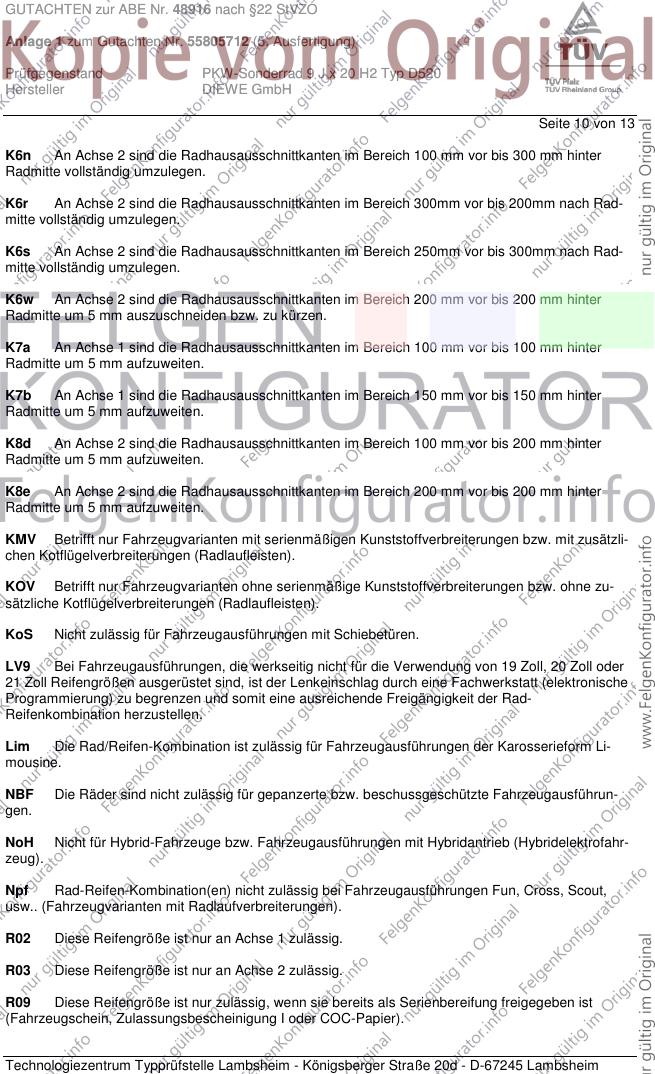

Seite 10 von 13
K6n An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K6s An Achse 2 sind die Radhausausschnittkanten im Bereich 250mm vor bis 300mm nach Rad-
mitte vollständig umzulegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
LV9 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 19 Zoll, 20 Zoll oder
21 Zoll Reifengrößen ausgerüstet sind, ist der Lenkeinschlag durch eine Fachwerkstatt (elektronische
Programmierung) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
zeug).
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48916 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55805712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 20 H2 Typ D520
Hersteller DIEWE GmbH

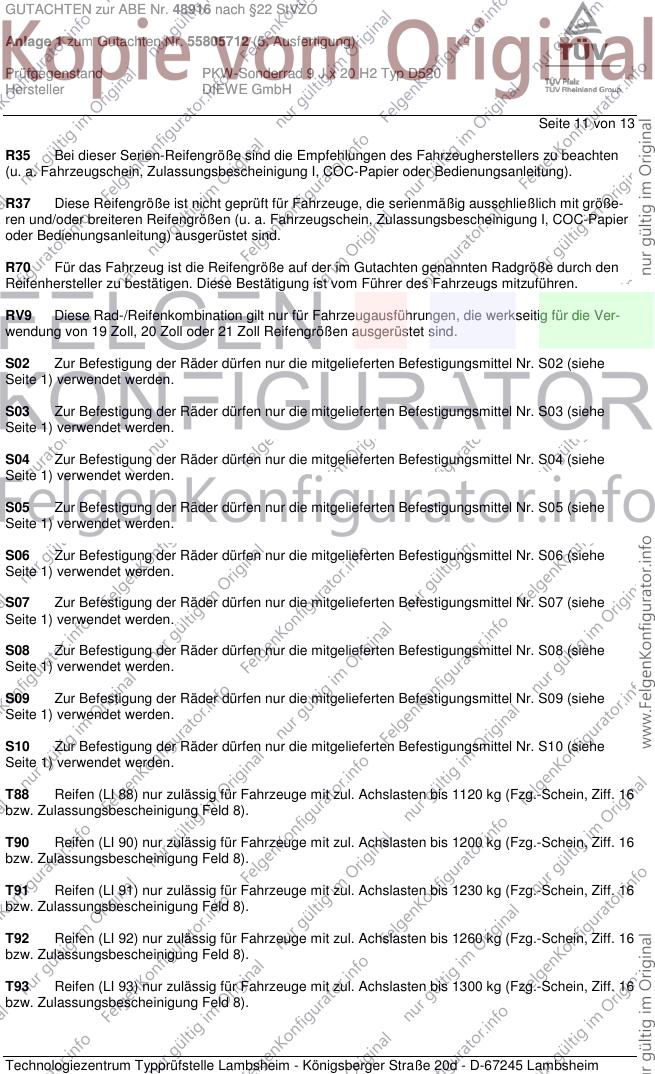

Seite 11 von 13
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RV9 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen, die werkseitig für die Ver-
wendung von 19 Zoll, 20 Zoll oder 21 Zoll Reifengrößen ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48916 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55805712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 20 H2 Typ D520
Hersteller DIEWE GmbH

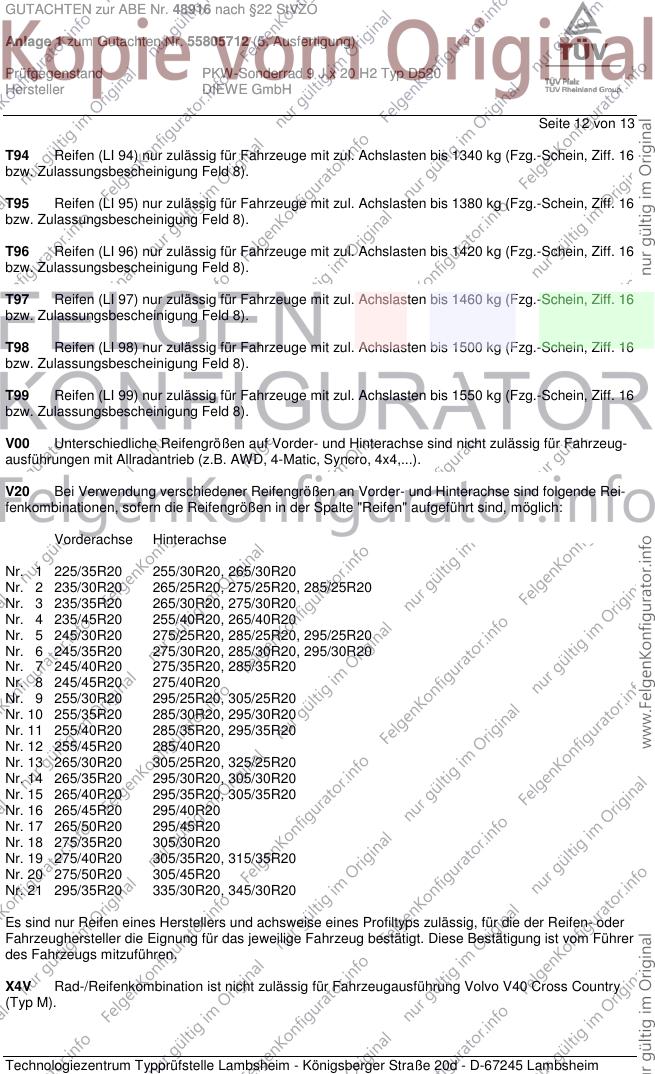

Seite 12 von 13
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 265/50R20 295/45R20
Nr. 18 275/35R20 305/30R20
Nr. 19 275/40R20 305/35R20, 315/35R20
Nr. 20 275/50R20 305/45R20
Nr. 21 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48916 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55805712 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 20 H2 Typ D520
Hersteller DIEWE GmbH

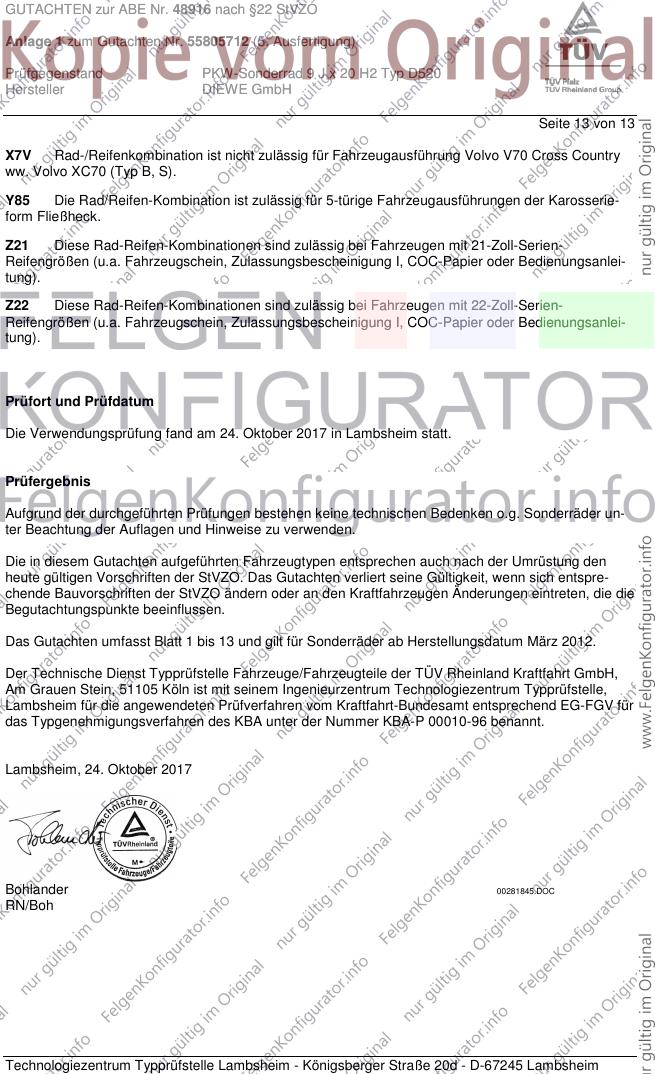

Seite 13 von 13
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserie-
form Fließheck.
Z21 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 21-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z22 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 22-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 24. Oktober 2017 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum März 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. Oktober 2017
Bohlander 00281845.DOC
RN/Boh
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
