GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55005318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 1 von 16
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell TN20
Typ TN20-8018
Radgröße 8JX18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5C TN20-8018 5C / Ø72,6 - Ø63,4 5/108/63,4 45 720 2200
Kennzeichnungen
KBA-Nummer 51740
Herstellerzeichen TOMASON
Radtyp und Ausführung TN20-8018 (s.o.)
Radgröße 8JX18H2
§ 22 51740
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 140 32,5
S03 Mutter M12x1,5 Kegel 60° 120 -
S04 Mutter M12x1,5 Kegel 60° 140 -
S05 Mutter M12x1,5 Kegel 60° 130 -
S06 Mutter M12x1,5 Kegel 60° 125 -
S07 Mutter M14x1,5 Kegel 60° 135 -
S08 Mutter M14x1,5 Kegel 60° 170 -
S09 Mutter M14x1,5 CL10 Kegel 60° 220 -
S10 Mutter M12x1,5 Kegel 60° 135 -
S11 Mutter M14x1,5 Kegel 60° 140 -
S12 Mutter M12x1,5 Kegel 60° 110 -
S13 Schraube M14x1,5 Kegel 60° 140 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford, Jaguar, Land Rover, Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55005318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 215/40R18 K46 T85 T89 A01 A12 A14
DM2 66-107 225/35R18 K25 K2b K42 K46 K56 T87 A16 A19 B02
e13*2001/116*0109*. 66-107 225/40R18 K25 K2b K41 K42 K46 K56 S05
Ford C-Max 63-134 215/40R18 T85 T89 A12 A14 A16
(Compact) 63-134 215/45R18 A19 A58 B02
DXA 63-134 225/40R18 T88 T92 KoS V18 S10
e13*2007/46*1103*.. 63-134 235/40R18 A01 K1a K2b
- incl. Facelift 2015 63-134 245/35R18 A01 K1a K1b K2b K5d T88 T92
Ford Edge 132-155 235/60R18 A33 A14 A16 A19
SBF 132-155 255/55R18 A12 A56 S09
e1*2007/46*1524*..
Ford Focus 166 235/35R18 A01 K56 A12 A14 A16
DA3, DB3 59-107 215/40R18 T85 T89 A19 B02 Car
e13*2001/116* 59-107 235/35R18 A01 K25 K56 T86 T90 Flh Sth S05
0144,0157*.. 59-166 225/40R18
Ford Focus 63-134 215/40R18 T85 T89 A12 A14 A16
DYB 63-134 215/45R18 A19 A58 Car
§ 22 51740
e13*2007/46*1138*.. 63-134 225/40R18 T88 T92 Flh Lim V18
- incl. Facelift 2014 63-134 235/40R18 A01 K1a K8d S05
63-134 245/35R18 A01 K1a K1b K2b K4b K8d T88 T92
Ford Focus Cabrio 74-107 215/40R18 T89 A12 A14 A16
DB3 74-107 225/40R18 A01 K56 T88 T89 A19 B02 Cbo
e13*2001/116*0157*. 74-107 235/35R18 A01 K25 K2b K44 K46 K56 T86 T90 S05
Ford Focus RS 224, 257 215/45R18 M+S A12 A14 A16
DA3, DA3-RS 224, 257 225/40R18 M+S A19 A58 B02
e13*2001/116*0144*. 224, 257 235/40R18 M+S Flh S05
e13*2001/116*1010*.
Ford Focus RS 257 225/40R18 A91 M+S A14 A16 A19
DYB, DYB-RS 257 235/40R18 A12 M+S A56 Flh S05
e13*2007/46*1138*..; 257 245/35R18 A01 A12 K1a K2b M+S
e13*2007/46*1616*..
Ford Focus ST 136, 184 215/45R18 A12 A14 A16
DYB 136, 184 225/40R18 A19 A58 Car
e13*2007/46*1138*.. 136, 184 235/40R18 A01 K1a K8d Flh S05
- incl. Facelift 2015 136, 184 245/35R18 A01 K1a K1b K2b K4b K8d
Ford Galaxy (II) 74-149 225/45R18 T95 A12 A14 A16
WA6 74-149 235/40R18 T93 T95 A19 A58 B02
e13*2001/116* 74-149 235/45R18 T94 T98 V18 S08
0185*00-23 74-149 245/40R18 T93 T97
Ford Galaxy (III) 88-177 235/50R18 144 A12 A14 A16
WA6 88-177 245/45R18 T00 T96 144 A19 A57 V00
e13*2001/116* 88-177 245/50R18 A01 K1a K5d 144 V18 S09
0185*24-.. 88-177 255/45R18 144
- ab MJ 2016 (MK3)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55005318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Grand C-Max 70-134 215/45R18 A01 G40 T93 A12 A14 A16
DXA 70-134 215/45R18 R69 T93 A19 A58 B02
e13*2007/46*1103*.. 70-134 225/40R18 T92 KmS V18 S10
- incl. Facelift 2015 70-134 235/40R18 A01 G40 K1a T95
70-134 245/35R18 A01 K1a K1b K2b K5d T92
Ford Kuga (I) 100-147 235/50R18 A12 A14 A16
DM2 100-147 245/45R18 A19 A57 B02
e13*2001/116* 100-147 245/50R18 A01 K1a S05
0109*19-31 100-147 255/45R18
Ford Kuga (II) 85-134 225/50R18 R37 A12 A14 A16
DM2 85-134 225/55R18 A01 G01 R37 A19 A57 S10
e13*2001/116* 85-134 235/45R18
0109*31-.. 85-134 235/50R18
- ab Modell 2013 85-134 245/45R18
- incl. Facelift 2016 85-134 245/50R18 A01 G01 K1a K1b K2b
85-134 255/45R18
Ford Mondeo (III) 66-150 215/40R18 K1a K2b T85 T89 A01 A12 A14
B4Y, B5Y 66-150 225/35R18 K1c K2b K56 T87 A16 A19 A58
e1*98/14* 66-166 225/40R18 K1c K2b K56 T88 T89 T91 B02 Flh Sth
§ 22 51740
0154,0155*.. S12
Ford Mondeo (IV) 74-176 215/40R18 T85 T89 X98 A12 A14 A16
BA7 74-176 215/40R18 A01 G98 T85 T89 A19 A58 B02
e13*2001/116* 74-176 215/45R18 A01 G40 T89 Flh Lim V18
0249*00-25 74-176 215/45R18 R69 T89 S04
- incl. Facelift 2010 74-176 225/40R18 T88 T89 T91 X98
74-176 225/40R18 A01 G98 T88 T89 T91
74-176 235/40R18 A01 G40
74-176 235/40R18 R69
74-176 235/45R18 A01 G81 R69
74-176 235/45R18 R09 R92
74-176 245/35R18 A01 K2b T88 T89 X98
74-176 245/35R18 A01 G98 K2b T88 T89
74-176 245/40R18 A01 G81 K2b
Ford Mondeo (V) 85-177 215/45R18 T89 T93 A12 A14 A16
BA7 85-177 225/45R18 T91 A19 A57 Flh
e13*2001/116* 85-177 235/45R18 Lim V00 V18
0249*26-.. 85-177 245/40R18 A01 K2b K6g S10
- ab MJ 2015 (MK5)
Ford Mondeo Turnier 66-125 225/35R18 A01 K1a T87 A12 A14 A16
(III) 66-150 215/40R18 T89 A19 A58 B02
BWY 66-166 225/40R18 A01 K1a T88 T91 Car S12
e1*98/14*0156*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55005318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo Turnier 74-176 215/45R18 A01 G40 T89 T93 A12 A14 A16
(IV) 74-176 215/45R18 R69 T89 T93 A19 A58 B02
BA7 74-176 225/40R18 T88 T92 X98 Car V18 S04
e13*2001/116* 74-176 225/40R18 A01 G98 T88 T92
0249*00-25 74-176 235/40R18 A01 G40 T91 T93
- incl. Facelift 2010 74-176 235/40R18 R69 T91 T93
74-176 235/45R18 A01 G81 R69
74-176 235/45R18 R09 R92
74-176 245/35R18 A01 K2b T88 T92 X98
74-176 245/35R18 A01 G98 K2b T88 T92
74-176 245/40R18 A01 G81 K2b
81,92 215/40R18 T89 X98
81,92 215/40R18 A01 G98 T89
Ford Mondeo Turnier 85-177 215/45R18 T89 T93 A12 A14 A16
(V) 85-177 225/45R18 T91 A19 A57 Car
BA7 85-177 235/45R18 V00 V18 S10
e13*2001/116* 85-177 245/40R18 A01 K2b K6g
0249*26-..
- ab MJ 2015 (MK5)
§ 22 51740
Ford S-Max (I) 74-176 225/45R18 T95 A12 A14 A16
WA6 74-176 235/40R18 T93 T95 A19 A58 B02
e13*2001/116* 74-176 235/45R18 T94 T98 V18 S08
0185*00-23 74-176 245/40R18 T93 T97
Ford S-Max (II) 88-177 235/50R18 A12 A14 A16
WA6 88-177 245/45R18 A19 A57 V00
e13*2001/116* 88-177 245/50R18 A01 K1a K2b K5d V18 S09
0185*24-.. 88-177 255/45R18
- ab MJ 2016
Ford Tourneo Connect 55-85 225/40R18 B49 K1a K2b K46 T91 T92 A01 A12 A14
PH2, PJ2 A16 A19 B02
e1*2001/116* S03
0206*..,
0207*00-15
Ford Transit Connect 55-85 225/40R18 B49 K1a K2b K46 T91 T92 A01 A12 A14
PT2, PU2 A16 A19 B02
L071; L072; S03
e1*2007/46*0271*..;
e1*2007/46*
0272*00-03
Ford Transit/Tourneo 55-125 215/45R18 T89 T93 A12 A14 A16
Connect 55-125 225/45R18 T91 T95 A19 A58 V18
PJ2, PU2 55-125 235/40R18 T91 T95 S10
e1*2001/116*
0207*16-..;
e1*2007/46*0272*04-..
ab Modell 2014
Jaguar S-Type 147-219 235/40R18 K42 K45 K56 R37 A01 A12 A14
CCX 147-219 245/40R18 K1a K42 K45 K56 A16 A19 B02
e11*98/14*0115*.. S06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55005318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Jaguar X-Type 96-170 225/40R18 K1a K2b K42 L02 T88 T92 A01 A12 A14
CF1 96-170 245/35R18 K1a K2b K42 K44 L02 T88 T92 A16 A19 B02
e11*98/14*0176*.. K41 K45 K46
K56 Lim V18
S12
Jaguar XE 120-132 215/45R18 A10 R37 T93 A14 A16 A19
JA 120-177 225/40R18 A32 T92 A58 Lim V18
e11*2007/46*2150*.. 120-177 225/45R18 A32 T91 T95 S06
120-177 235/40R18 A01 A12 K1a T91 T95
120-177 235/45R18 A12
120-177 245/40R18 A01 A12 K1a
Jaguar XF 120-202 235/50R18 A12 A14 A16 A19
CC9 120-202 245/45R18 A10 B03 Lim V18
e11*2001/116*0323*. 120-202 255/45R18 A12 S06
Jaguar XF 120-177 225/50R18 A12 R37 A14 A16 A19
JB 120-177 235/45R18 A10 R37 A58 Lim V18
e11*2007/46*2981*.. 120-280 245/45R18 A32 S06
120-280 255/45R18 A12
Jaguar XJ 152-291 235/50R18 R35 A12 A14 A16
§ 22 51740
N*3 152-291 245/45R18 A19 B02 NBF
e11*2001/116*0217*.. 152-291 255/45R18 A01 K41 V18 S06
Land Rover Discovery 110-177 225/60R18 A98 A14 A16 A19
Sport 110-177 225/65R18 A12 139 A57 S07
LC 110-177 235/60R18 A12 141
e11*2007/46*1659*..
Land Rover 110-171 235/60R18 A63 A14 A16 A19
Freelander 2 110-171 255/55R18 A01 A12 K1a K2b S11
LF
e11*2001/116*0300*.
Land Rover Range- 110-177 225/60R18 A12 A14 A16
Rover Evoque 110-177 235/55R18 A19 A57 Cbo
LV, LV-A 110-177 235/60R18 Cpe Y85 S11
e11*2007/46*0223*..;
e3*2007/46*0221*..
Volvo C30 73-169 215/40R18 T85 T89 A12 A14 A16
M, M-2D 73-169 215/45R18 A01 G03 K42 LK6 A19 A58 B02
e4*2001/116*0076*.., 73-169 225/35R18 A01 K1a K25 K2b K42 T83 T87 Com S12
e1*2001/116*0427*.. 73-169 225/40R18 A01 K1a K2b K42 LK6
Volvo C70 100-169 215/45R18 A12 A14 A16
M 100-169 225/40R18 T88 A19 B02 Cbo
e4*2001/116*0076 100-169 235/40R18 V18 S12
*08-.. 100-169 245/35R18 A01 K46 K66 T88
Volvo S40, V50 73-169 215/40R18 K42 K46 T85 T89 A01 A12 A14
M 73-169 215/45R18 G03 K42 K46 LK6 A16 A19 B02
e4*2001/116*0076*.. 73-169 225/35R18 K1b K25 K2b K42 K46 T87 Car Lim V00
73-169 225/40R18 K1b K2b K42 K46 LK6 V18 S12
73-169 245/35R18 K2b K42 K46 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55005318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S60, V60 84-242 215/45R18 T89 T93 A12 A14 A16
F, F-N2D 84-242 225/40R18 T92 A19 A57 Car
e9*2007/46*0023*..; 84-242 235/40R18 A01 K4i T91 T95 Lim Npf V00
e13*2007/46*1157*.. 84-242 245/35R18 A01 K1a K1b K2b K4i K6f T92 V18 S13
84-242 245/40R18 A01 K1a K1b K2b K4i K6f
Volvo S60CC, V60CC 110-187 225/50R18 A12 A14 A16
F 110-187 235/45R18 A19 A57 Car
e9*2007/46*0023*.. 110-187 235/50R18 A01 K3s KMV Lim S13
110-187 245/45R18
110-187 255/45R18
Volvo S80 80-232 225/45R18 T91 T95 A12 A14 A16
A, A-2D 80-232 235/40R18 T91 T93 A19 V00 V18
e9*2001/116*0057*.., 80-232 245/40R18 S13
e1*2001/116*0504*..
Volvo S90, V90 110-187 235/45R18 A98 R37 A14 A16 A19
P 110-235 245/45R18 A01 A12 LV9 A57 Car DB8
e4*2007/46*1067*.. 110-235 245/45R18 A12 RV9 KOV Lim NoH
S13
Volvo V40 84 - 187 215/40R18 T85 T89 A12 A14 A16
M, M-N2E 84 - 187 225/40R18 A19 A58 Flh
§ 22 51740
e4*2001/116* 84 - 187 235/35R18 T86 T90 X4V S05
0076*27-..; 84 - 187 235/40R18
e13*2007/46*1337*..
Volvo V40 CC 84-187 215/45R18 A13 A14 A16 A19
M, M-N2E 84-187 225/45R18 A33 A57 Flh V00
e4*2001/116* 84-187 235/40R18 A90 V18 S05
0076*29..; 84-187 245/40R18 A01 A12 K1a K1b
e13*2007/46*1337*..
- Cross Country
Volvo V60 Hybrid 120-162 235/40R18 A01 K4i T95 A12 A14 A16
G 120-162 235/45R18 A01 G81 K4i A19 A56 Car
e9*2007/46*0093*.. 120-162 245/40R18 A01 K1a K1b K2b K4i K6f S13
Volvo V70 80-224 225/45R18 T91 T95 A12 A14 A16
B, /-2D, /-N2D, /-N2E 80-224 235/40R18 T91 T93 A19 Car V00
e9*2001/116*0065*..; 80-224 245/40R18 V18 X7V S13
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC60 100-242 235/60R18 K1a A01 A12 A14
D, /-2D, /-N2D, /-N2E 100-242 255/50R18 K1c K2b A16 A19 A57
e9*2001/116*0068*..; 100-242 255/55R18 K1c K2b S13
e1*2001/116*0507*..;
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC60 140-187 235/55R18 A98 K1a K1b A01 A14 A16
U 140-187 235/60R18 A98 K1a K1b A19 A56 DB8
e4*2007/46*1220*.. KOV NoH
- ohne Radhaus- S02
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55005318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC60 140-187 235/55R18 A98 A14 A16 A19
U 140-187 235/60R18 A98 A56 DB8
e4*2007/46*1220*.. KMV NoH
- mit Radhaus- Z21 S02
Verbreiterungen
für 21 Zoll Serie
Volvo XC60 140-187 235/55R18 A98 A14 A16 A19
U 140-187 235/60R18 A98 A56 DB8
e4*2007/46*1220*.. KMV NoH
- mit Radhaus- Z22 S02
Verbreiterungssatz
für 22 Zoll Serie
Volvo XC70 120-224 225/50R18 K1a A01 A12 A14
B, /-2D, /-N2D, /-N2E 120-224 235/50R18 K1c A16 A19 Car
e9*2001/116*0065*..; 120-224 245/45R18 K1a KMV S13
e1*2001/116*0505*..; 120-224 255/45R18 K1c
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
§ 22 51740
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55005318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH

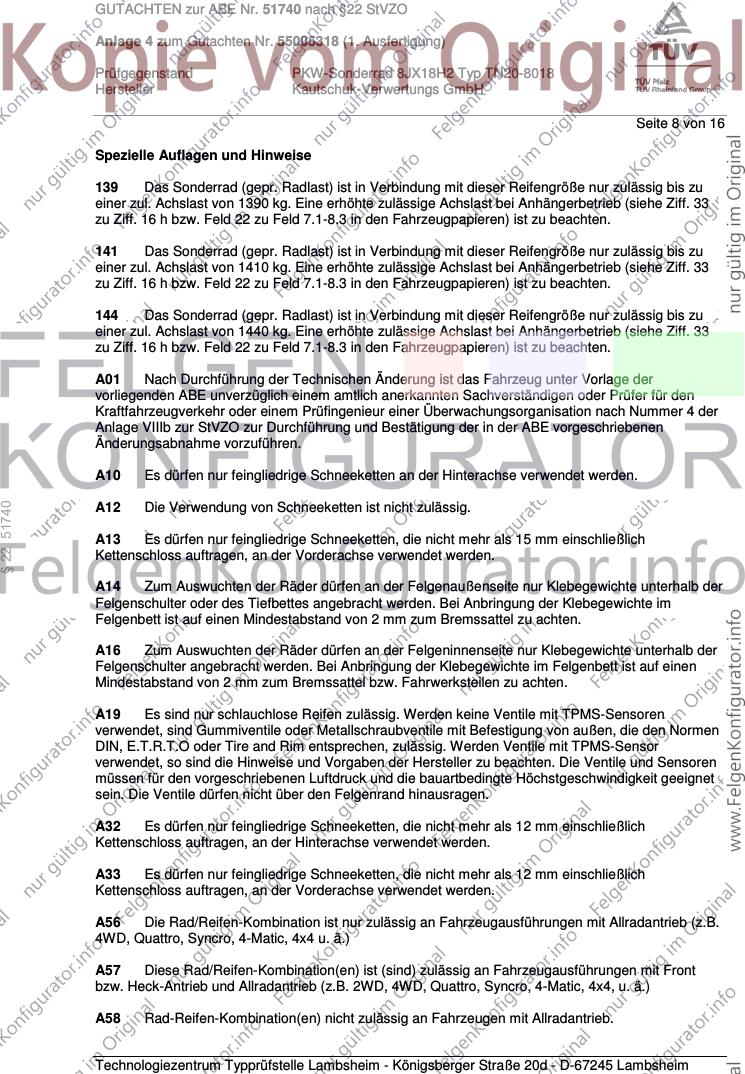

Seite 8 von 16
Spezielle Auflagen und Hinweise
139 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1390 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
Die Verwendung von Schneeketten ist nicht zulässig.
§ 22 51740
A12
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55005318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 9 von 16
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
§ 22 51740
B49 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Compact (3-türig).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55005318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 10 von 16
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
§ 22 51740
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55005318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH

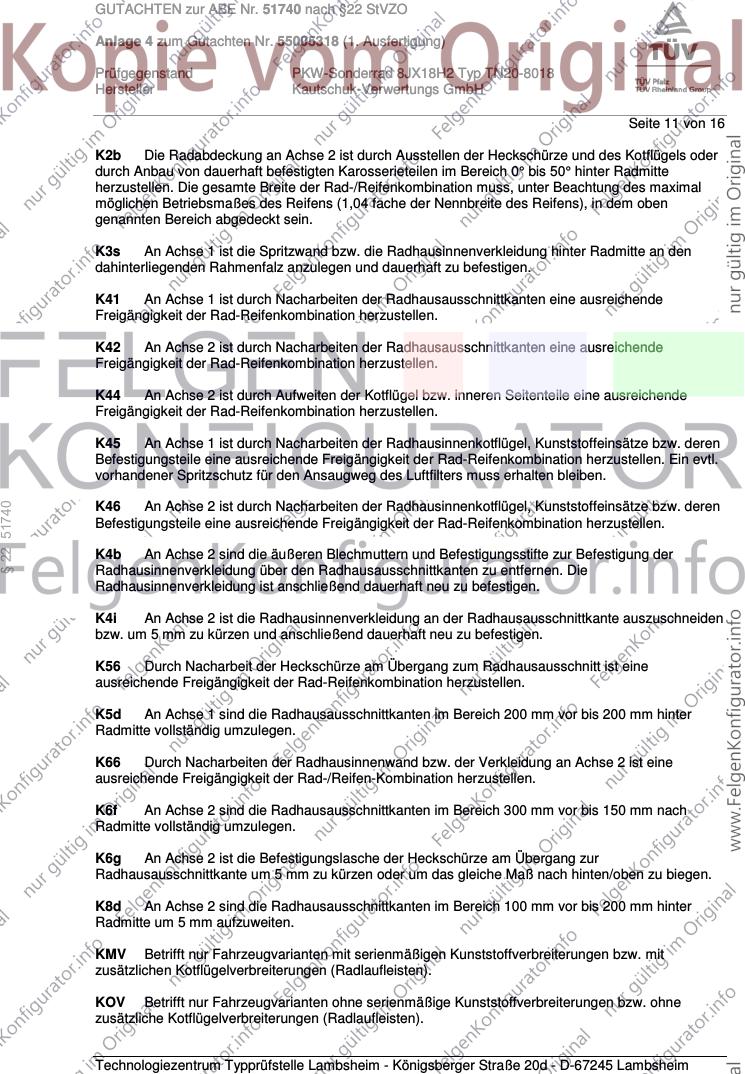

Seite 11 von 16
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
§ 22 51740
K46
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die
Radhausinnenverkleidung ist anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55005318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH

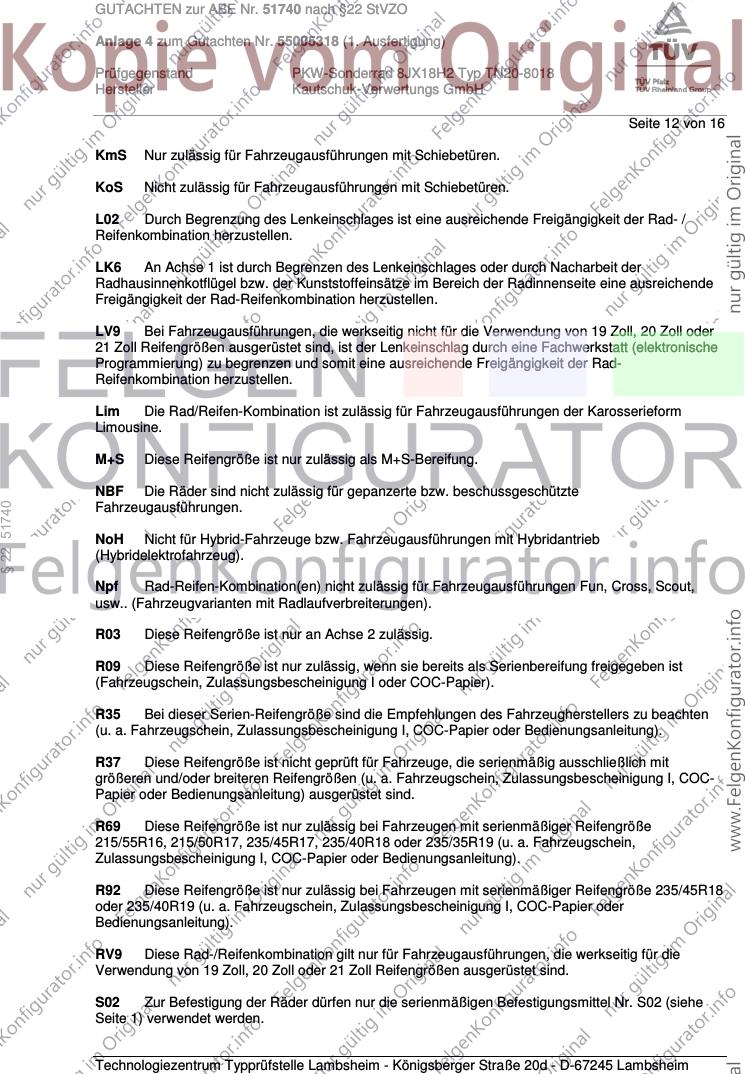

Seite 12 von 16
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
LV9 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 19 Zoll, 20 Zoll oder
21 Zoll Reifengrößen ausgerüstet sind, ist der Lenkeinschlag durch eine Fachwerkstatt (elektronische
Programmierung) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
§ 22 51740
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R92 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/45R18
oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
RV9 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen, die werkseitig für die
Verwendung von 19 Zoll, 20 Zoll oder 21 Zoll Reifengrößen ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55005318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 13 von 16
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
§ 22 51740
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
S12 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S12 (siehe
Seite 1) verwendet werden.
S13 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S13 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55005318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH

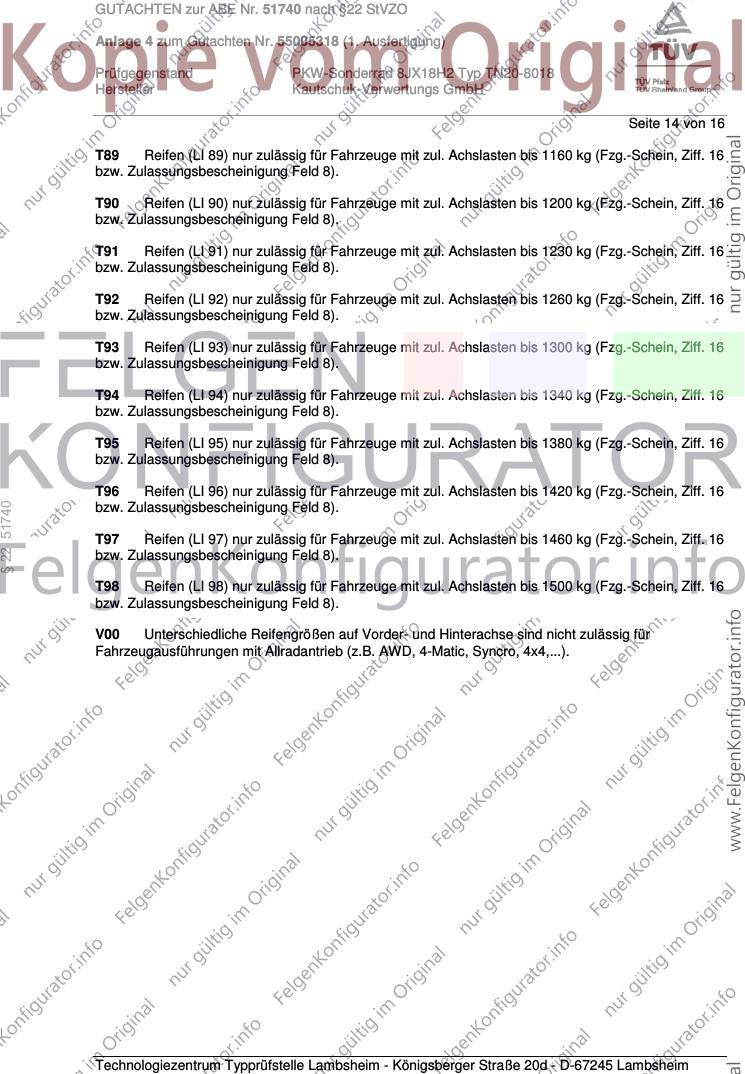

Seite 14 von 16
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
§ 22 51740
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55005318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 15 von 16
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
§ 22 51740
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
235/45R18 oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z21 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 21-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z22 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 22-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 11. Januar 2018 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55005318 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 16 von 16

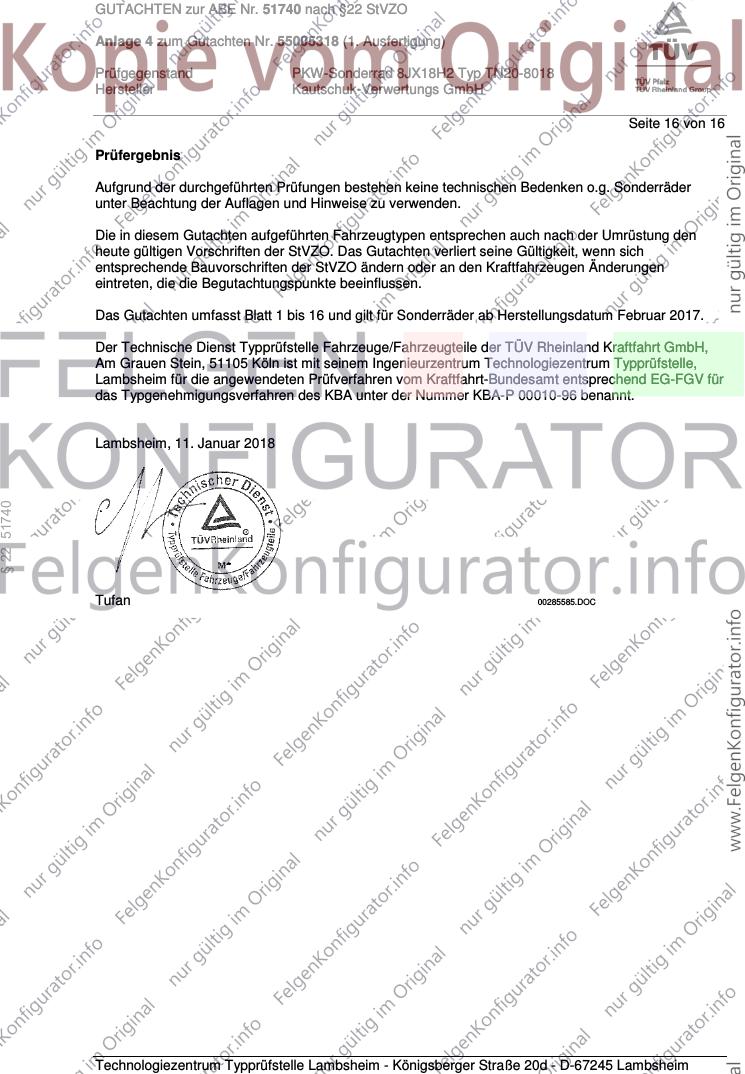

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum Februar 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. Januar 2018
§ 22 51740
Tufan 00285585.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
