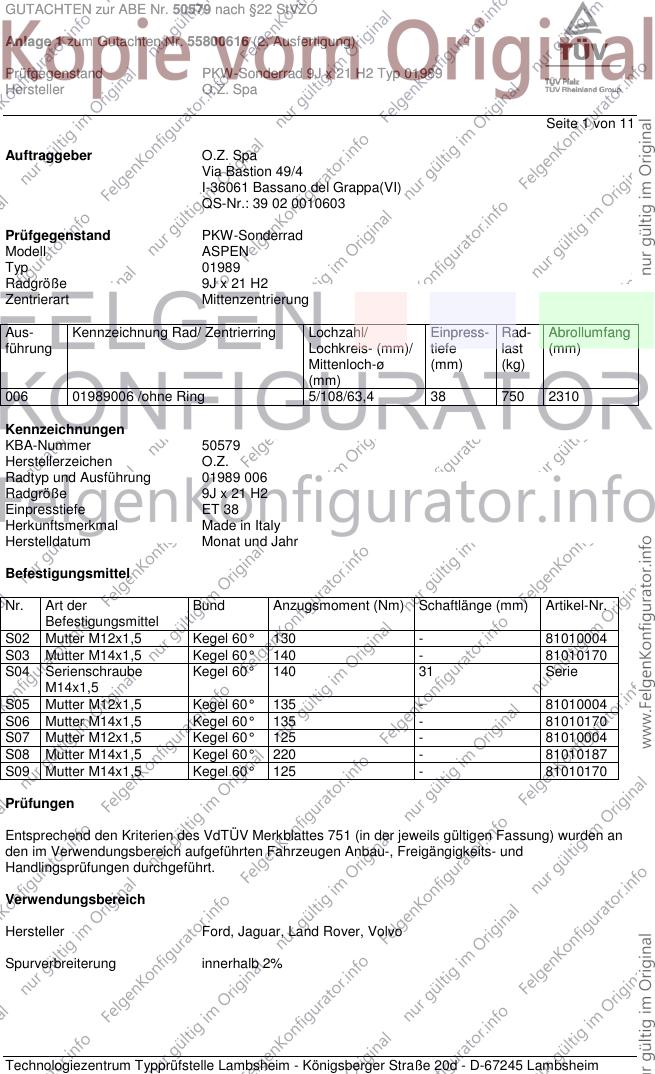

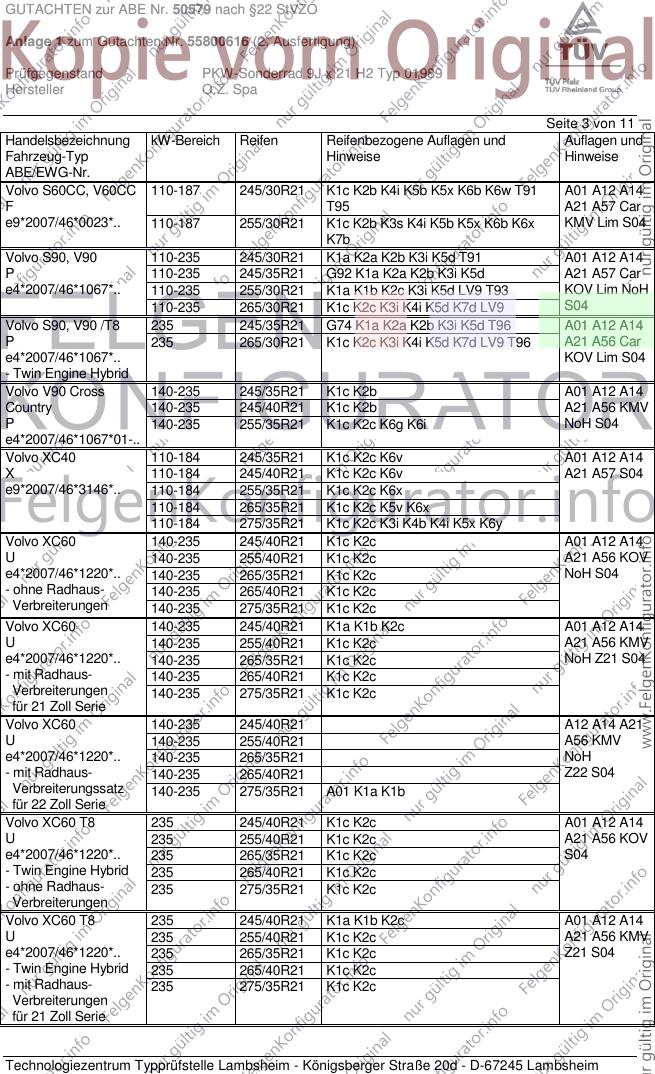

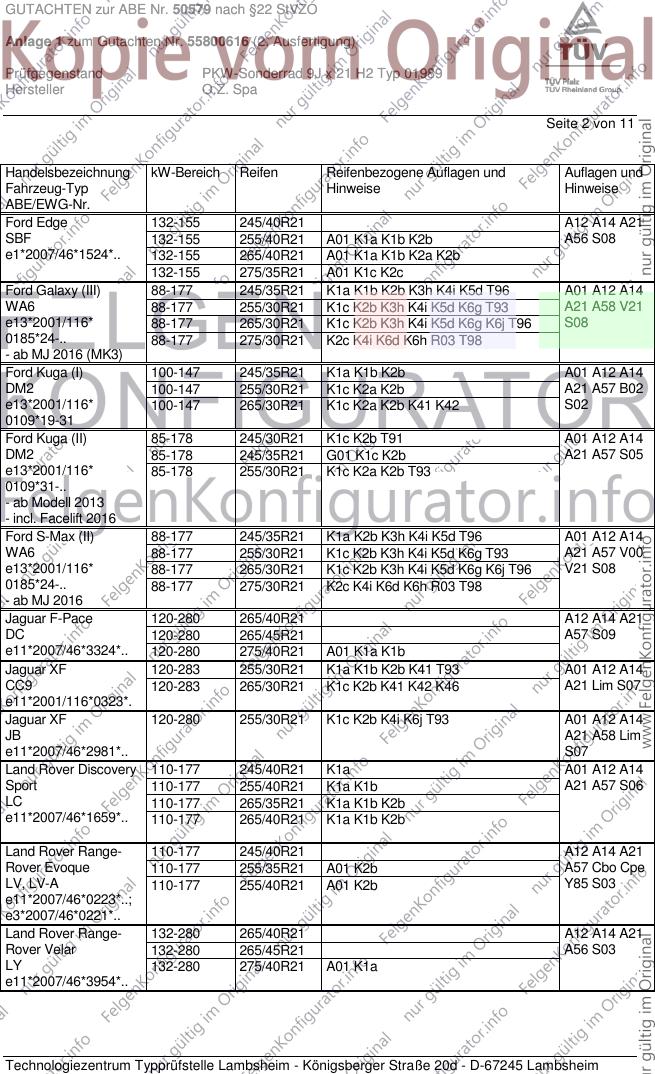

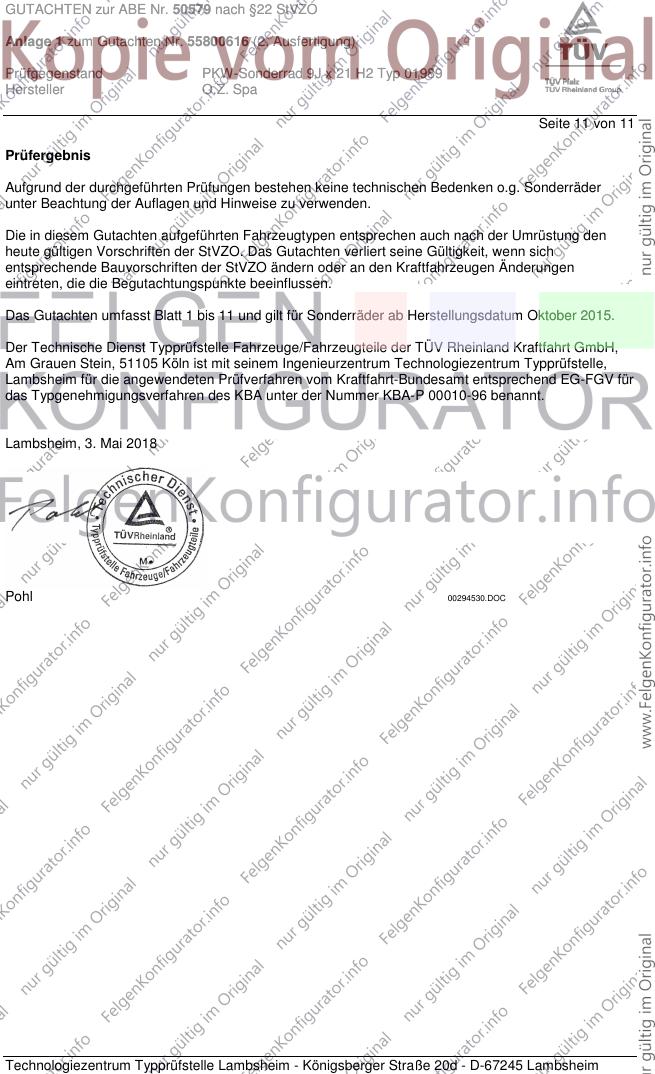

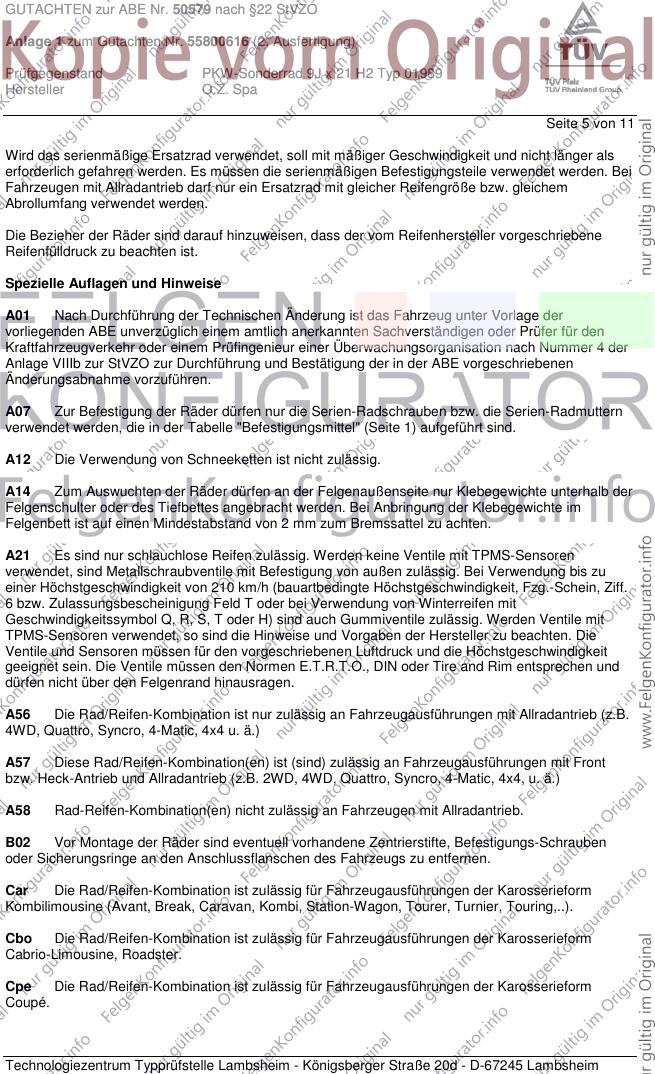

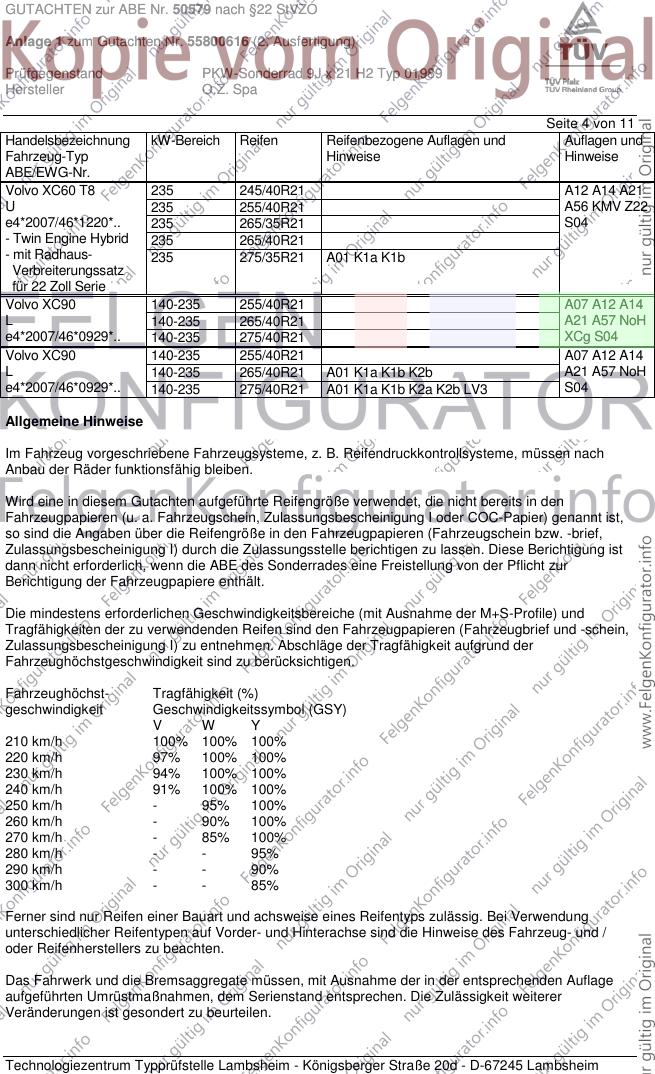

GUTACHTEN zur ABE Nr. 50579 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55800616 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 21 H2 Typ 01989
Hersteller O.Z. Spa
Seite 1 von 11
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell ASPEN
Typ 01989
Radgröße 9J x 21 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
006 01989006 /ohne Ring 5/108/63,4 38 750 2310
Kennzeichnungen
KBA-Nummer 50579
Herstellerzeichen O.Z.
Radtyp und Ausführung 01989 006
Radgröße 9J x 21 H2
Einpresstiefe ET 38
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Mutter M12x1,5 Kegel 60° 130 - 81010004
S03 Mutter M14x1,5 Kegel 60° 140 - 81010170
S04 Serienschraube Kegel 60° 140 31 Serie
M14x1,5
S05 Mutter M12x1,5 Kegel 60° 135 - 81010004
S06 Mutter M14x1,5 Kegel 60° 135 - 81010170
S07 Mutter M12x1,5 Kegel 60° 125 - 81010004
S08 Mutter M14x1,5 Kegel 60° 220 - 81010187
S09 Mutter M14x1,5 Kegel 60° 125 - 81010170
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford, Jaguar, Land Rover, Volvo
Spurverbreiterung innerhalb 2%

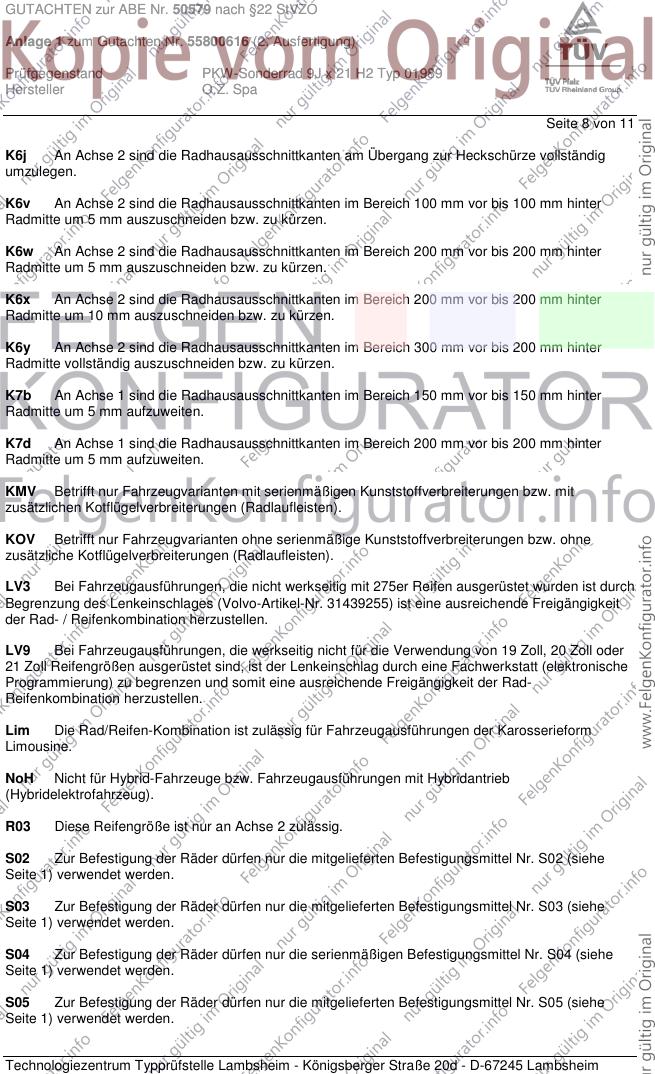

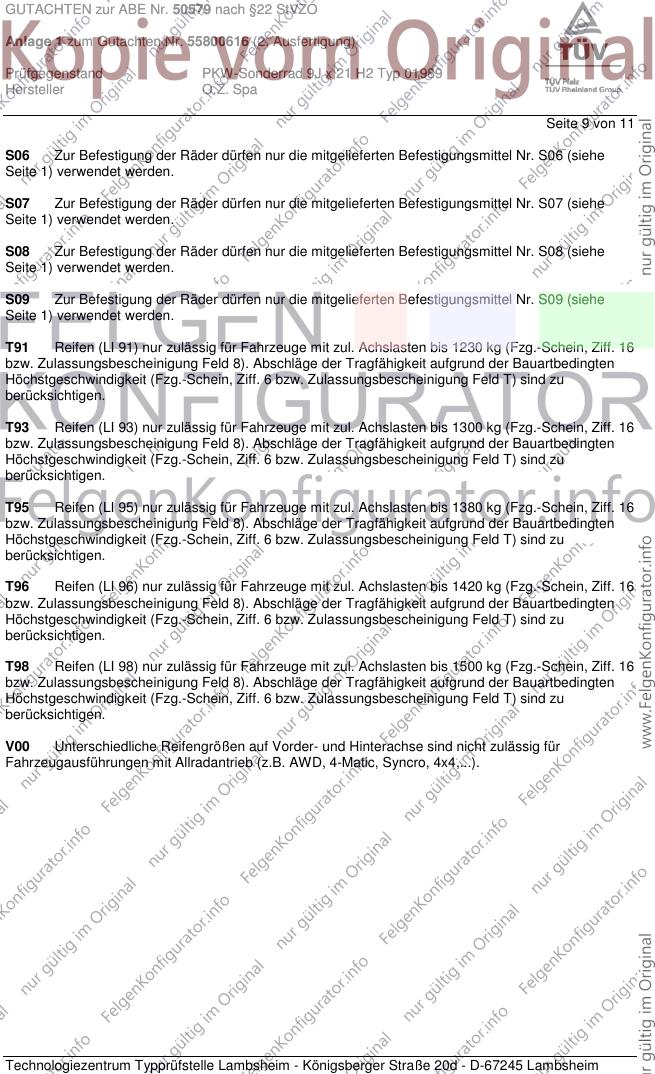

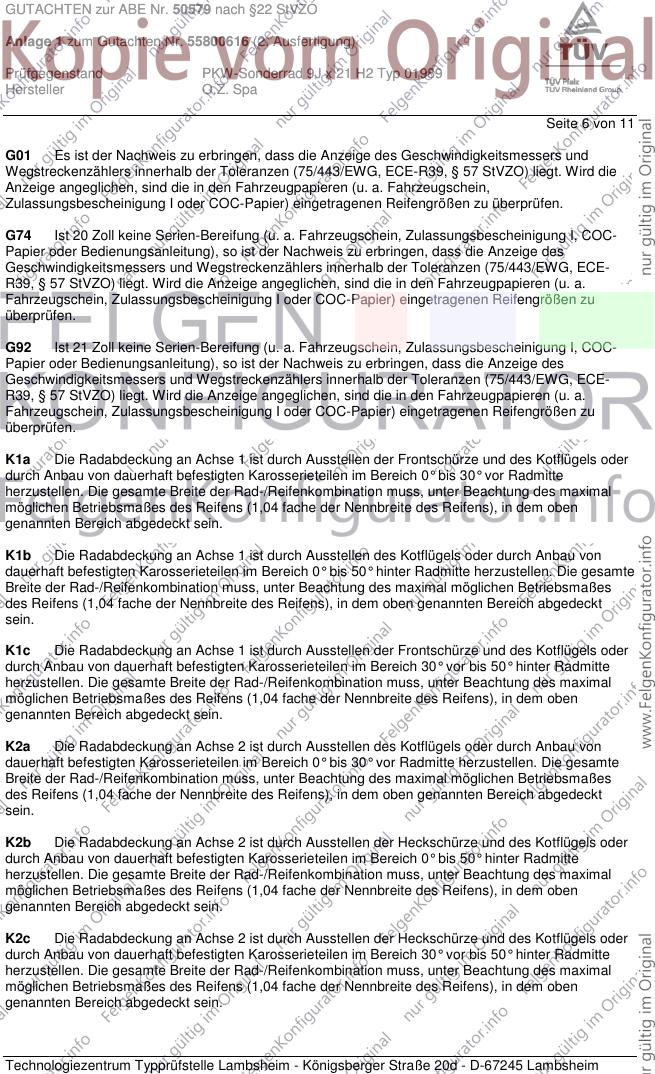

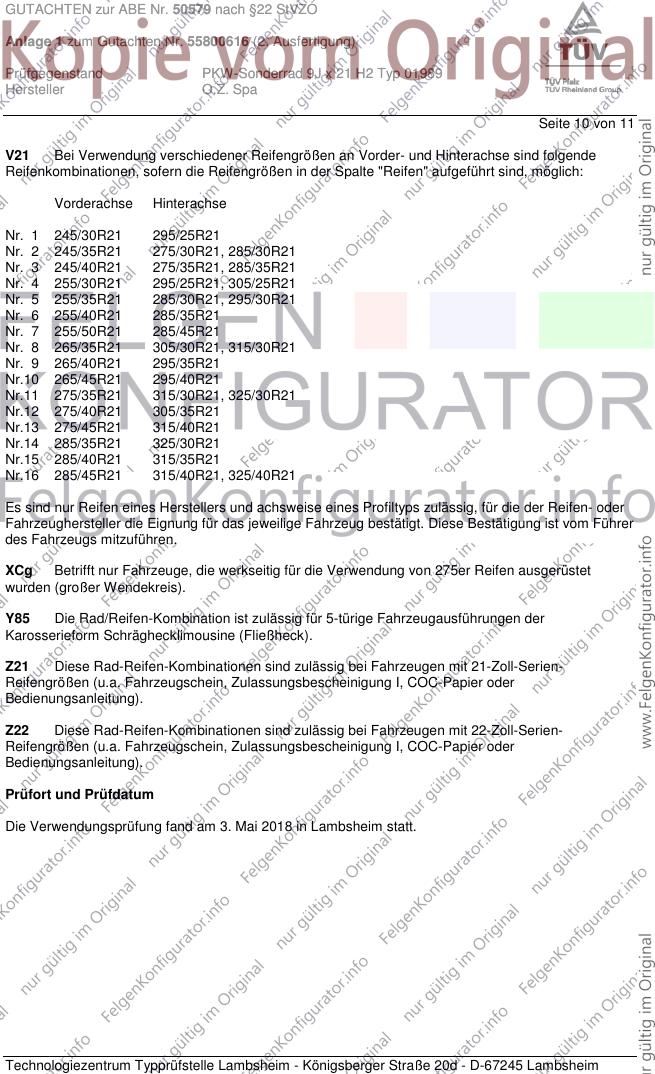

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50579 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55800616 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 21 H2 Typ 01989
Hersteller O.Z. Spa
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Edge 132-155 245/40R21 A12 A14 A21
SBF 132-155 255/40R21 A01 K1a K1b K2b A56 S08
e1*2007/46*1524*.. 132-155 265/40R21 A01 K1a K1b K2a K2b
132-155 275/35R21 A01 K1c K2c
Ford Galaxy (III) 88-177 245/35R21 K1a K1b K2b K3h K4i K5d T96 A01 A12 A14
WA6 88-177 255/30R21 K1c K2b K3h K4i K5d K6g T93 A21 A58 V21
e13*2001/116* 88-177 265/30R21 K1c K2b K3h K4i K5d K6g K6j T96 S08
0185*24-.. 88-177 275/30R21 K2c K4i K6d K6h R03 T98
- ab MJ 2016 (MK3)
Ford Kuga (I) 100-147 245/35R21 K1a K1b K2b A01 A12 A14
DM2 100-147 255/30R21 K1c K2a K2b A21 A57 B02
e13*2001/116* 100-147 265/30R21 K1c K2a K2b K41 K42 S02
0109*19-31
Ford Kuga (II) 85-178 245/30R21 K1c K2b T91 A01 A12 A14
DM2 85-178 245/35R21 G01 K1c K2b A21 A57 S05
e13*2001/116* 85-178 255/30R21 K1c K2a K2b T93
0109*31-..
- ab Modell 2013
- incl. Facelift 2016
Ford S-Max (II) 88-177 245/35R21 K1a K2b K3h K4i K5d T96 A01 A12 A14
WA6 88-177 255/30R21 K1c K2b K3h K4i K5d K6g T93 A21 A57 V00
e13*2001/116* 88-177 265/30R21 K1c K2b K3h K4i K5d K6g K6j T96 V21 S08
0185*24-.. 88-177 275/30R21 K2c K4i K6d K6h R03 T98
- ab MJ 2016
Jaguar F-Pace 120-280 265/40R21 A12 A14 A21
DC 120-280 265/45R21 A57 S09
e11*2007/46*3324*.. 120-280 275/40R21 A01 K1a K1b
Jaguar XF 120-283 255/30R21 K1a K1b K2b K41 T93 A01 A12 A14
CC9 120-283 265/30R21 K1c K2b K41 K42 K46 A21 Lim S07
e11*2001/116*0323*.
Jaguar XF 120-280 255/30R21 K1c K2b K4i K6j T93 A01 A12 A14
JB A21 A58 Lim
e11*2007/46*2981*.. S07
Land Rover Discovery 110-177 245/40R21 K1a A01 A12 A14
Sport 110-177 255/40R21 K1a K1b A21 A57 S06
LC 110-177 265/35R21 K1a K1b K2b
e11*2007/46*1659*.. 110-177 265/40R21 K1a K1b K2b
Land Rover Range- 110-177 245/40R21 A12 A14 A21
Rover Evoque 110-177 255/35R21 A01 K2b A57 Cbo Cpe
LV, LV-A 110-177 255/40R21 A01 K2b Y85 S03
e11*2007/46*0223*..;
e3*2007/46*0221*..
Land Rover Range- 132-280 265/40R21 A12 A14 A21
Rover Velar 132-280 265/45R21 A56 S03
LY 132-280 275/40R21 A01 K1a
e11*2007/46*3954*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50579 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55800616 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 21 H2 Typ 01989
Hersteller O.Z. Spa
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S60CC, V60CC 110-187 245/30R21 K1c K2b K4i K5b K5x K6b K6w T91 A01 A12 A14
F T95 A21 A57 Car
e9*2007/46*0023*.. 110-187 255/30R21 K1c K2b K3s K4i K5b K5x K6b K6x KMV Lim S04
K7b
Volvo S90, V90 110-235 245/30R21 K1a K2a K2b K3i K5d T91 A01 A12 A14
P 110-235 245/35R21 G92 K1a K2a K2b K3i K5d A21 A57 Car
e4*2007/46*1067*.. 110-235 255/30R21 K1a K1b K2c K3i K5d LV9 T93 KOV Lim NoH
110-235 265/30R21 K1c K2c K3i K4i K5d K7d LV9 S04
Volvo S90, V90 /T8 235 245/35R21 G74 K1a K2a K2b K3i K5d T96 A01 A12 A14
P 235 265/30R21 K1c K2c K3i K4i K5d K7d LV9 T96 A21 A56 Car
e4*2007/46*1067*.. KOV Lim S04
- Twin Engine Hybrid
Volvo V90 Cross 140-235 245/35R21 K1c K2b A01 A12 A14
Country 140-235 245/40R21 K1c K2b A21 A56 KMV
P 140-235 255/35R21 K1c K2c K6g K6i NoH S04
e4*2007/46*1067*01-..
Volvo XC40 110-184 245/35R21 K1c K2c K6v A01 A12 A14
X 110-184 245/40R21 K1c K2c K6v A21 A57 S04
e9*2007/46*3146*.. 110-184 255/35R21 K1c K2c K6x
110-184 265/35R21 K1c K2c K5v K6x
110-184 275/35R21 K1c K2c K3i K4b K4i K5x K6y
Volvo XC60 140-235 245/40R21 K1c K2c A01 A12 A14
U 140-235 255/40R21 K1c K2c A21 A56 KOV
e4*2007/46*1220*.. 140-235 265/35R21 K1c K2c NoH S04
- ohne Radhaus- 140-235 265/40R21 K1c K2c
Verbreiterungen 140-235 275/35R21 K1c K2c
Volvo XC60 140-235 245/40R21 K1a K1b K2c A01 A12 A14
U 140-235 255/40R21 K1c K2c A21 A56 KMV
e4*2007/46*1220*.. 140-235 265/35R21 K1c K2c NoH Z21 S04
- mit Radhaus- 140-235 265/40R21 K1c K2c
Verbreiterungen 140-235 275/35R21 K1c K2c
für 21 Zoll Serie
Volvo XC60 140-235 245/40R21 A12 A14 A21
U 140-235 255/40R21 A56 KMV
e4*2007/46*1220*.. 140-235 265/35R21 NoH
- mit Radhaus- 140-235 265/40R21 Z22 S04
Verbreiterungssatz 140-235 275/35R21 A01 K1a K1b
für 22 Zoll Serie
Volvo XC60 T8 235 245/40R21 K1c K2c A01 A12 A14
U 235 255/40R21 K1c K2c A21 A56 KOV
e4*2007/46*1220*.. 235 265/35R21 K1c K2c S04
- Twin Engine Hybrid 235 265/40R21 K1c K2c
- ohne Radhaus- 235 275/35R21 K1c K2c
Verbreiterungen
Volvo XC60 T8 235 245/40R21 K1a K1b K2c A01 A12 A14
U 235 255/40R21 K1c K2c A21 A56 KMV
e4*2007/46*1220*.. 235 265/35R21 K1c K2c Z21 S04
- Twin Engine Hybrid 235 265/40R21 K1c K2c
- mit Radhaus- 235 275/35R21 K1c K2c
Verbreiterungen
für 21 Zoll Serie
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50579 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55800616 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 21 H2 Typ 01989
Hersteller O.Z. Spa
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC60 T8 235 245/40R21 A12 A14 A21
U 235 255/40R21 A56 KMV Z22
e4*2007/46*1220*.. 235 265/35R21 S04
- Twin Engine Hybrid 235 265/40R21
- mit Radhaus- 235 275/35R21 A01 K1a K1b
Verbreiterungssatz
für 22 Zoll Serie
Volvo XC90 140-235 255/40R21 A07 A12 A14
L 140-235 265/40R21 A21 A57 NoH
e4*2007/46*0929*.. 140-235 275/40R21 XCg S04
Volvo XC90 140-235 255/40R21 A07 A12 A14
L 140-235 265/40R21 A01 K1a K1b K2b A21 A57 NoH
e4*2007/46*0929*.. 140-235 275/40R21 A01 K1a K1b K2a K2b LV3 S04
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50579 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55800616 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 21 H2 Typ 01989
Hersteller O.Z. Spa
Seite 5 von 11
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die Serien-Radschrauben bzw. die Serien-Radmuttern
verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50579 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55800616 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 21 H2 Typ 01989
Hersteller O.Z. Spa
Seite 6 von 11
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G74 Ist 20 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G92 Ist 21 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50579 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55800616 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 21 H2 Typ 01989
Hersteller O.Z. Spa
Seite 7 von 11
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung 300 bis 350 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder
Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die
Radhausinnenverkleidung ist anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50579 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55800616 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 21 H2 Typ 01989
Hersteller O.Z. Spa
Seite 8 von 11
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LV3 Bei Fahrzeugausführungen, die nicht werkseitig mit 275er Reifen ausgerüstet wurden ist durch
Begrenzung des Lenkeinschlages (Volvo-Artikel-Nr. 31439255) ist eine ausreichende Freigängigkeit
der Rad- / Reifenkombination herzustellen.
LV9 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 19 Zoll, 20 Zoll oder
21 Zoll Reifengrößen ausgerüstet sind, ist der Lenkeinschlag durch eine Fachwerkstatt (elektronische
Programmierung) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50579 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55800616 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 21 H2 Typ 01989
Hersteller O.Z. Spa
Seite 9 von 11
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50579 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55800616 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 21 H2 Typ 01989
Hersteller O.Z. Spa
Seite 10 von 11
V21 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/30R21 295/25R21
Nr. 2 245/35R21 275/30R21, 285/30R21
Nr. 3 245/40R21 275/35R21, 285/35R21
Nr. 4 255/30R21 295/25R21, 305/25R21
Nr. 5 255/35R21 285/30R21, 295/30R21
Nr. 6 255/40R21 285/35R21
Nr. 7 255/50R21 285/45R21
Nr. 8 265/35R21 305/30R21, 315/30R21
Nr. 9 265/40R21 295/35R21
Nr.10 265/45R21 295/40R21
Nr.11 275/35R21 315/30R21, 325/30R21
Nr.12 275/40R21 305/35R21
Nr.13 275/45R21 315/40R21
Nr.14 285/35R21 325/30R21
Nr.15 285/40R21 315/35R21
Nr.16 285/45R21 315/40R21, 325/40R21
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
XCg Betrifft nur Fahrzeuge, die werkseitig für die Verwendung von 275er Reifen ausgerüstet
wurden (großer Wendekreis).
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z21 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 21-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z22 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 22-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 3. Mai 2018 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50579 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55800616 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J x 21 H2 Typ 01989
Hersteller O.Z. Spa
Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Oktober 2015.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 3. Mai 2018
Pohl 00294530.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
