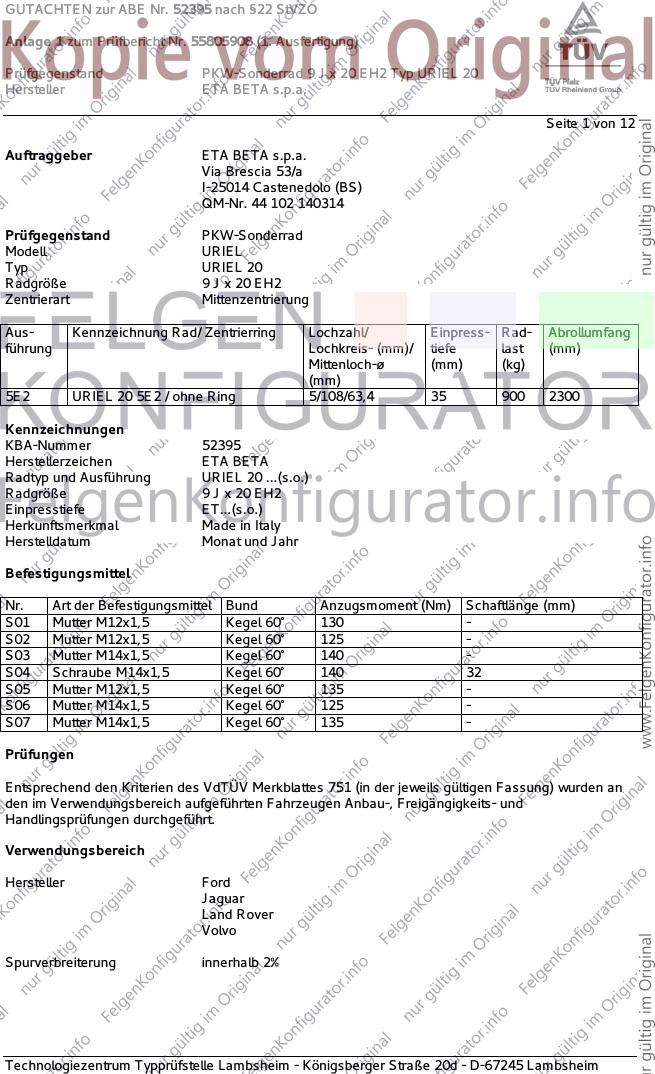

GUTACHTEN zur ABE Nr. 52395 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55805908 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 20 EH2 Typ URIEL 20
Hersteller ETA BETA s.p.a.
Seite 1 von 12
Auftraggeber ETA BETA s.p.a.
Via Brescia 53/a
I-25014 Castenedolo (BS)
QM-Nr. 44 102 140314
Prüfgegenstand PKW-Sonderrad
Modell URIEL
Typ URIEL 20
Radgröße 9 J x 20 EH2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5E2 URIEL 20 5E2 / ohne Ring 5/108/63,4 35 900 2300
Kennzeichnungen
KBA-Nummer 52395
Herstellerzeichen ETA BETA
Radtyp und Ausführung URIEL 20 ...(s.o.)
Radgröße 9 J x 20 EH2
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 130 -
S02 Mutter M12x1,5 Kegel 60° 125 -
S03 Mutter M14x1,5 Kegel 60° 140 -
S04 Schraube M14x1,5 Kegel 60° 140 32
S05 Mutter M12x1,5 Kegel 60° 135 -
S06 Mutter M14x1,5 Kegel 60° 125 -
S07 Mutter M14x1,5 Kegel 60° 135 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Land Rover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52395 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55805908 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 20 EH2 Typ URIEL 20
Hersteller ETA BETA s.p.a.
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Kuga (I) 100-147 245/35R20 K1a K1b K2b A01 A12 A14
DM2 100-147 245/40R20 K1a K1b K2b A19 A57 B02
e13*2001/116* 100-147 255/35R20 K1c K2a K2b S01
0109*19-31 100-147 265/35R20 K1c K2a K2b K41 K42
Ford Kuga (II) 85-178 235/35R20 K1c K2b T92 A01 A12 A14
DM2 85-178 245/35R20 K1c K2a K2b T91 T95 A19 A57 S05
e13*2001/116* 85-178 245/40R20 G01 K1c K2a K2b
0109*31-..
- ab Modell 2013
- incl. Facelift 2016
Ford Mondeo (V) 85-177 235/35R20 K1c K2b K4i K5d K6h K6n T88 T92 A01 A12 A14
BA7 85-177 245/30R20 K1c K2c K4i K5d K6h K6n A19 A57 Flh
e13*2001/116* 85-177 255/30R20 K1c K2c K4i K5d K6h K6n K7d K8h Lim V00 V20
0249*26-.. S05
- ab MJ 2015 (MK5)
Ford Mondeo Turnier 85-177 235/35R20 K1c K2b K4i K5d K6h K6n T88 T92 A01 A12 A14
(V) 85-177 245/30R20 K1c K2c K4i K5d K6h K6n A19 A57 Car
BA7 85-177 255/30R20 K1c K2c K4i K5d K6h K6n K7d K8h V00 V20 S05
e13*2001/116*
0249*26-..
- ab MJ 2015 (MK5)
Jaguar F-Pace 120-280 255/50R20 K1a K1b A01 A12 A14
DC 120-280 265/45R20 K1a K1b A19 A57 S06
e11*2007/46*3324*.. 120-280 265/50R20 K1c K2c K3s
120-280 275/45R20 K1a K1b
120-280 285/45R20 K1c K2b K3s
Jaguar XF 120-283 245/35R20 A12 A14 A19
CC9 120-283 255/30R20 A01 K1a K1b K2b T92 Lim V20 S02
e11*2001/116*0323*. 120-283 255/35R20 A01 K1a K1b K2b K41
120-283 265/30R20 A01 K1c K2b K41 K42 K46
120-283 265/35R20 A01 K1c K2b K41 K42 K46
120-283 275/30R20 A01 K1c K2a K2b K41 K42 K43 K46
Jaguar XF 120-280 245/35R20 K1a T95 A01 A12 A14
JB 120-280 255/35R20 K1c K2b K3i K4i K5b K6i K6j A19 A58 Lim
e11*2007/46*2981*.. 120-280 265/30R20 K1c K2b K3i K4i K5b K6i K6j T94 V20 S02
120-280 275/30R20 K1c K2b K3i K4i K5b K5k K6i K6j K6r
Jaguar XJ 152-291 245/35R20 K41 R37 T95 A01 A12 A14
N*3 152-291 255/35R20 K1a K41 K43 R35 T97 A19 B02 NBF
e11*2001/116*0217*.. S02
Land Rover Discovery 110-177 235/45R20 K1a A01 A12 A14
Sport 110-177 245/45R20 K1a K1b A19 A57 S07
LC 110-177 255/45R20 K1a K1b K2b
e11*2007/46*1659*.. 110-177 265/40R20 K1c K2b
110-177 265/45R20 K1c K2b
110-177 275/40R20 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

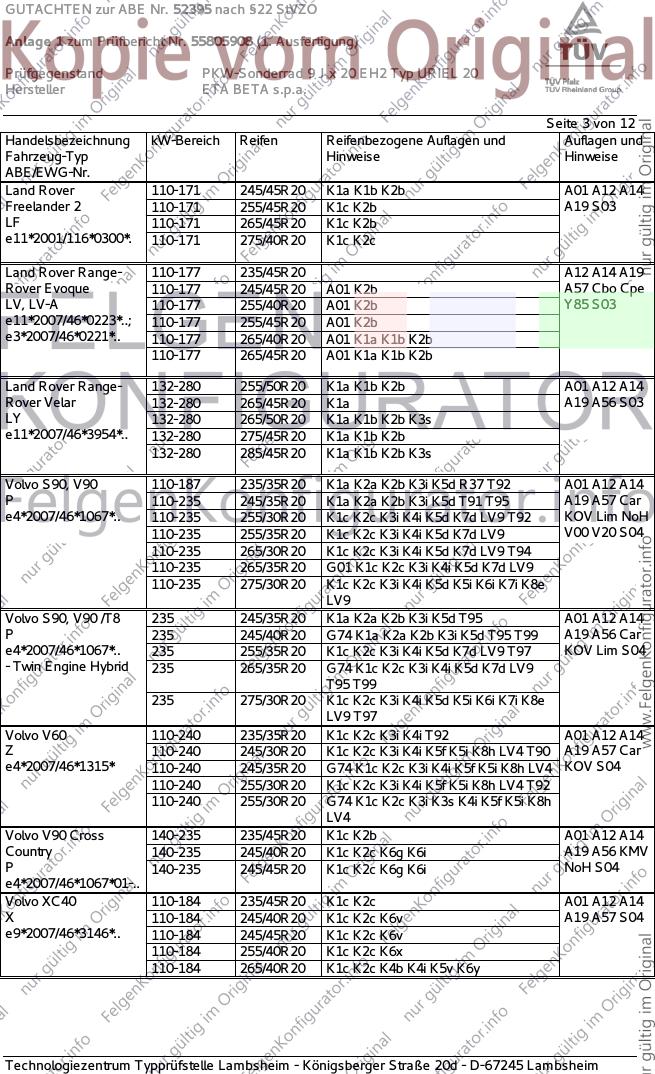

GUTACHTEN zur ABE Nr. 52395 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55805908 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 20 EH2 Typ URIEL 20
Hersteller ETA BETA s.p.a.
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Land Rover 110-171 245/45R20 K1a K1b K2b A01 A12 A14
Freelander 2 110-171 255/45R20 K1c K2b A19 S03
LF 110-171 265/45R20 K1c K2b
e11*2001/116*0300*. 110-171 275/40R20 K1c K2c
Land Rover Range- 110-177 235/45R20 A12 A14 A19
Rover Evoque 110-177 245/45R20 A01 K2b A57 Cbo Cpe
LV, LV-A 110-177 255/40R20 A01 K2b Y85 S03
e11*2007/46*0223*..; 110-177 255/45R20 A01 K2b
e3*2007/46*0221*.. 110-177 265/40R20 A01 K1a K1b K2b
110-177 265/45R20 A01 K1a K1b K2b
Land Rover Range- 132-280 255/50R20 K1a K1b K2b A01 A12 A14
Rover Velar 132-280 265/45R20 K1a A19 A56 S03
LY 132-280 265/50R20 K1a K1b K2b K3s
e11*2007/46*3954*.. 132-280 275/45R20 K1a K1b K2b
132-280 285/45R20 K1a K1b K2b K3s
Volvo S90, V90 110-187 235/35R20 K1a K2a K2b K3i K5d R37 T92 A01 A12 A14
P 110-235 245/35R20 K1a K2a K2b K3i K5d T91 T95 A19 A57 Car
e4*2007/46*1067*.. 110-235 255/30R20 K1c K2c K3i K4i K5d K7d LV9 T92 KOV Lim NoH
110-235 255/35R20 K1c K2c K3i K4i K5d K7d LV9 V00 V20 S04
110-235 265/30R20 K1c K2c K3i K4i K5d K7d LV9 T94
110-235 265/35R20 G01 K1c K2c K3i K4i K5d K7d LV9
110-235 275/30R20 K1c K2c K3i K4i K5d K5i K6i K7i K8e
LV9
Volvo S90, V90 /T8 235 245/35R20 K1a K2a K2b K3i K5d T95 A01 A12 A14
P 235 245/40R20 G74 K1a K2a K2b K3i K5d T95 T99 A19 A56 Car
e4*2007/46*1067*.. 235 255/35R20 K1c K2c K3i K4i K5d K7d LV9 T97 KOV Lim S04
- Twin Engine Hybrid 235 265/35R20 G74 K1c K2c K3i K4i K5d K7d LV9
T95 T99
235 275/30R20 K1c K2c K3i K4i K5d K5i K6i K7i K8e
LV9 T97
Volvo V60 110-240 235/35R20 K1c K2c K3i K4i T92 A01 A12 A14
Z 110-240 245/30R20 K1c K2c K3i K4i K5f K5i K8h LV4 T90 A19 A57 Car
e4*2007/46*1315* 110-240 245/35R20 G74 K1c K2c K3i K4i K5f K5i K8h LV4 KOV S04
110-240 255/30R20 K1c K2c K3i K4i K5f K5i K8h LV4 T92
110-240 255/30R20 G74 K1c K2c K3i K3s K4i K5f K5i K8h
LV4
Volvo V90 Cross 140-235 235/45R20 K1c K2b A01 A12 A14
Country 140-235 245/40R20 K1c K2c K6g K6i A19 A56 KMV
P 140-235 245/45R20 K1c K2c K6g K6i NoH S04
e4*2007/46*1067*01-..
Volvo XC40 110-184 235/45R20 K1c K2c A01 A12 A14
X 110-184 245/40R20 K1c K2c K6v A19 A57 S04
e9*2007/46*3146*.. 110-184 245/45R20 K1c K2c K6v
110-184 255/40R20 K1c K2c K6x
110-184 265/40R20 K1c K2c K4b K4i K5v K6y
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52395 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55805908 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 20 EH2 Typ URIEL 20
Hersteller ETA BETA s.p.a.
Seite 4 von 12

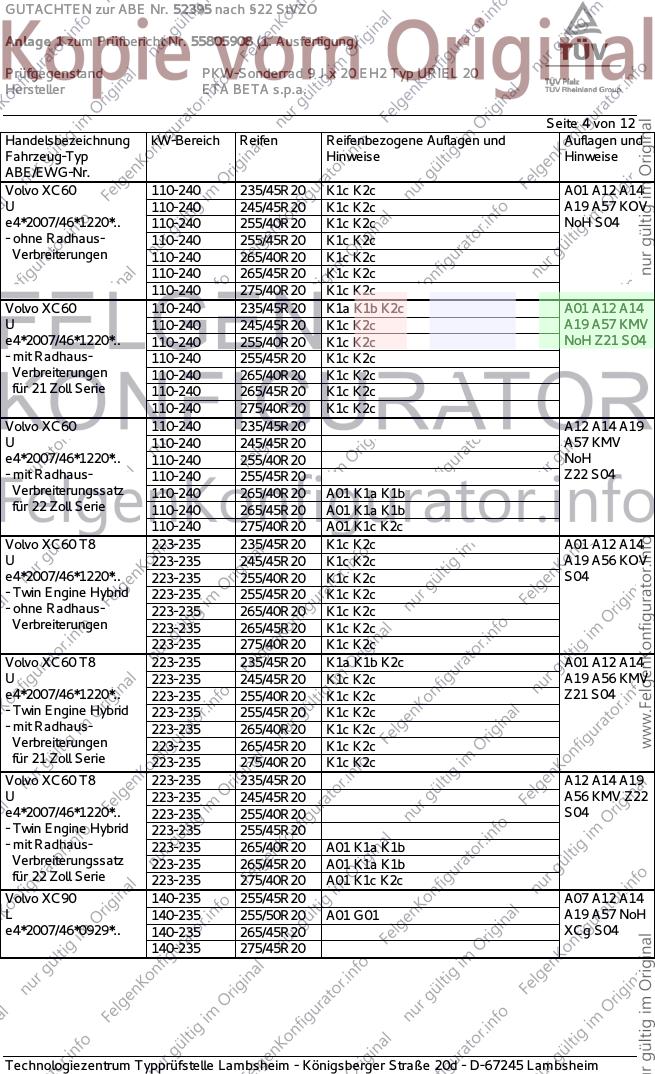

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC60 110-240 235/45R20 K1c K2c A01 A12 A14
U 110-240 245/45R20 K1c K2c A19 A57 KOV
e4*2007/46*1220*.. 110-240 255/40R20 K1c K2c NoH S04
- ohne Radhaus- 110-240 255/45R20 K1c K2c
Verbreiterungen 110-240 265/40R20 K1c K2c
110-240 265/45R20 K1c K2c
110-240 275/40R20 K1c K2c
Volvo XC60 110-240 235/45R20 K1a K1b K2c A01 A12 A14
U 110-240 245/45R20 K1c K2c A19 A57 KMV
e4*2007/46*1220*.. 110-240 255/40R20 K1c K2c NoH Z21 S04
- mit Radhaus- 110-240 255/45R20 K1c K2c
Verbreiterungen 110-240 265/40R20 K1c K2c
für 21 Zoll Serie 110-240 265/45R20 K1c K2c
110-240 275/40R20 K1c K2c
Volvo XC60 110-240 235/45R20 A12 A14 A19
U 110-240 245/45R20 A57 KMV
e4*2007/46*1220*.. 110-240 255/40R20 NoH
- mit Radhaus- 110-240 255/45R20 Z22 S04
Verbreiterungssatz 110-240 265/40R20 A01 K1a K1b
für 22 Zoll Serie 110-240 265/45R20 A01 K1a K1b
110-240 275/40R20 A01 K1c K2c
Volvo XC60 T8 223-235 235/45R20 K1c K2c A01 A12 A14
U 223-235 245/45R20 K1c K2c A19 A56 KOV
e4*2007/46*1220*.. 223-235 255/40R20 K1c K2c S04
- Twin Engine Hybrid 223-235 255/45R20 K1c K2c
- ohne Radhaus- 223-235 265/40R20 K1c K2c
Verbreiterungen 223-235 265/45R20 K1c K2c
223-235 275/40R20 K1c K2c
Volvo XC60 T8 223-235 235/45R20 K1a K1b K2c A01 A12 A14
U 223-235 245/45R20 K1c K2c A19 A56 KMV
e4*2007/46*1220*.. 223-235 255/40R20 K1c K2c Z21 S04
- Twin Engine Hybrid 223-235 255/45R20 K1c K2c
- mit Radhaus- 223-235 265/40R20 K1c K2c
Verbreiterungen 223-235 265/45R20 K1c K2c
für 21 Zoll Serie 223-235 275/40R20 K1c K2c
Volvo XC60 T8 223-235 235/45R20 A12 A14 A19
U 223-235 245/45R20 A56 KMV Z22
e4*2007/46*1220*.. 223-235 255/40R20 S04
- Twin Engine Hybrid 223-235 255/45R20
- mit Radhaus- 223-235 265/40R20 A01 K1a K1b
Verbreiterungssatz 223-235 265/45R20 A01 K1a K1b
für 22 Zoll Serie 223-235 275/40R20 A01 K1c K2c
Volvo XC90 140-235 255/45R20 A07 A12 A14
L 140-235 255/50R20 A01 G01 A19 A57 NoH
e4*2007/46*0929*.. 140-235 265/45R20 XCg S04
140-235 275/45R20
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52395 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55805908 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 20 EH2 Typ URIEL 20
Hersteller ETA BETA s.p.a.
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC90 140-235 255/45R20 K1a K1b K2b A01 A07 A12
L 140-235 255/50R20 G01 K1c K2c A14 A19 A57
e4*2007/46*0929*.. 140-235 265/45R20 K1a K1b K2a K2b NoH S04
140-235 275/45R20 K1c K2c LV3
Volvo XC90 T8 235 255/45R20 K1a K1b K2b A01 A07 A12
L 235 255/50R20 G01 K1c K2c A14 A19 A56
e4*2007/46*0929*.. 235 265/45R20 K1a K1b K2a K2b S04
- Twin Engine Hybrid 235 275/45R20 K1c K2c LV3
Volvo XC90 T8 235 255/45R20 A07 A12 A14
L 235 255/50R20 A01 G01 A19 A56 XCg
e4*2007/46*0929*.. 235 265/45R20 S04
- Twin Engine Hybrid 235 275/45R20

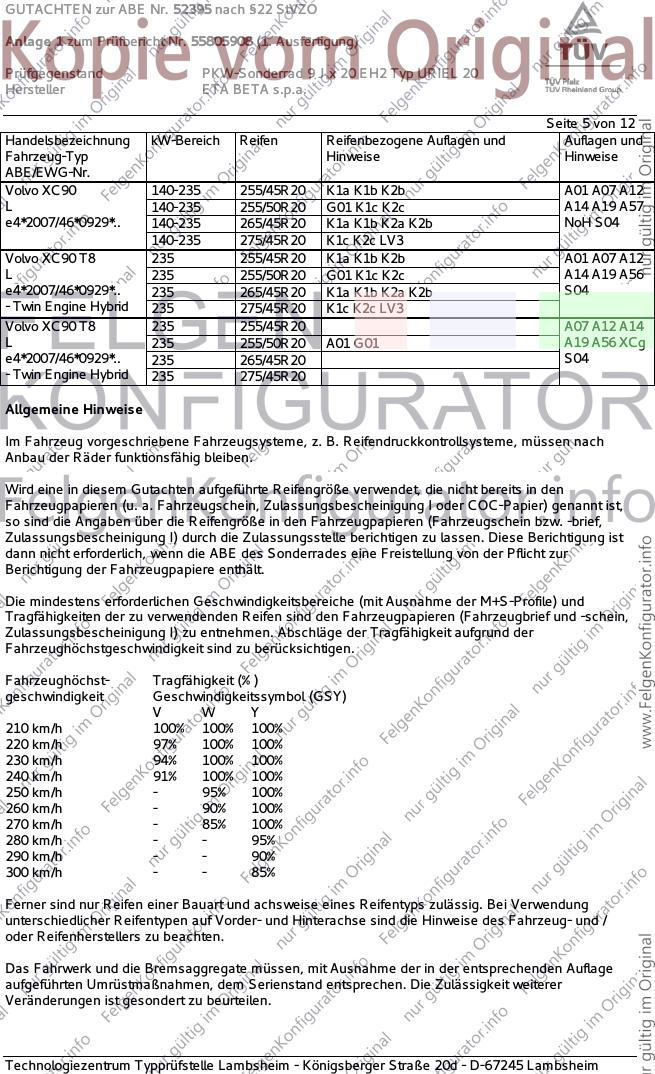

Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52395 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55805908 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 20 EH2 Typ URIEL 20
Hersteller ETA BETA s.p.a.

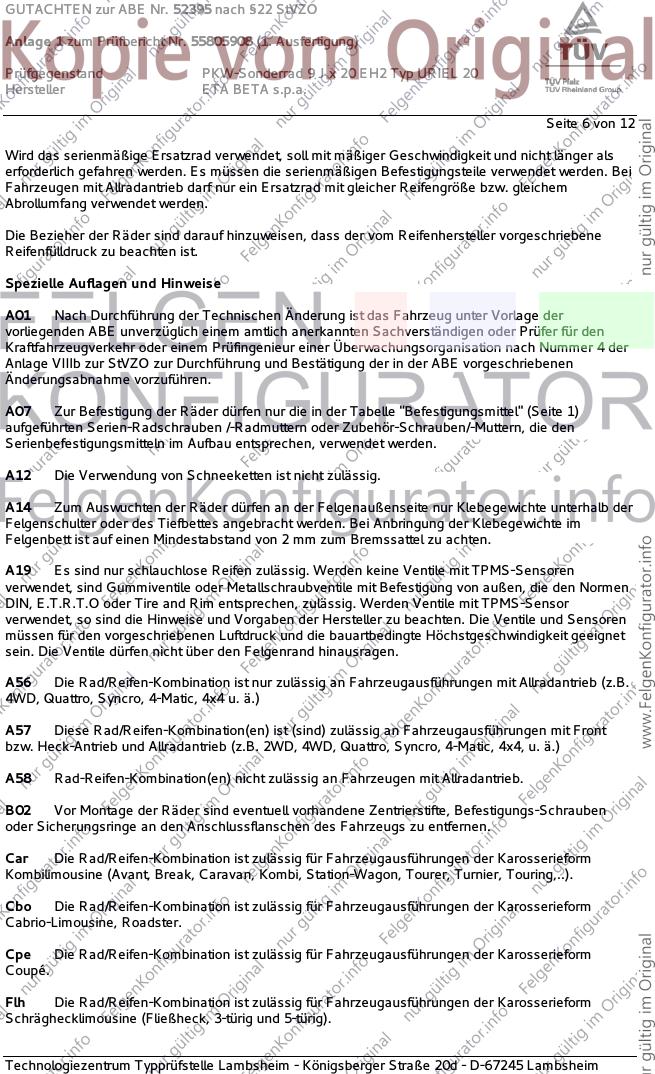

Seite 6 von 12
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1)
aufgeführten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den
Serienbefestigungsmitteln im Aufbau entsprechen, verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52395 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55805908 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 20 EH2 Typ URIEL 20
Hersteller ETA BETA s.p.a.

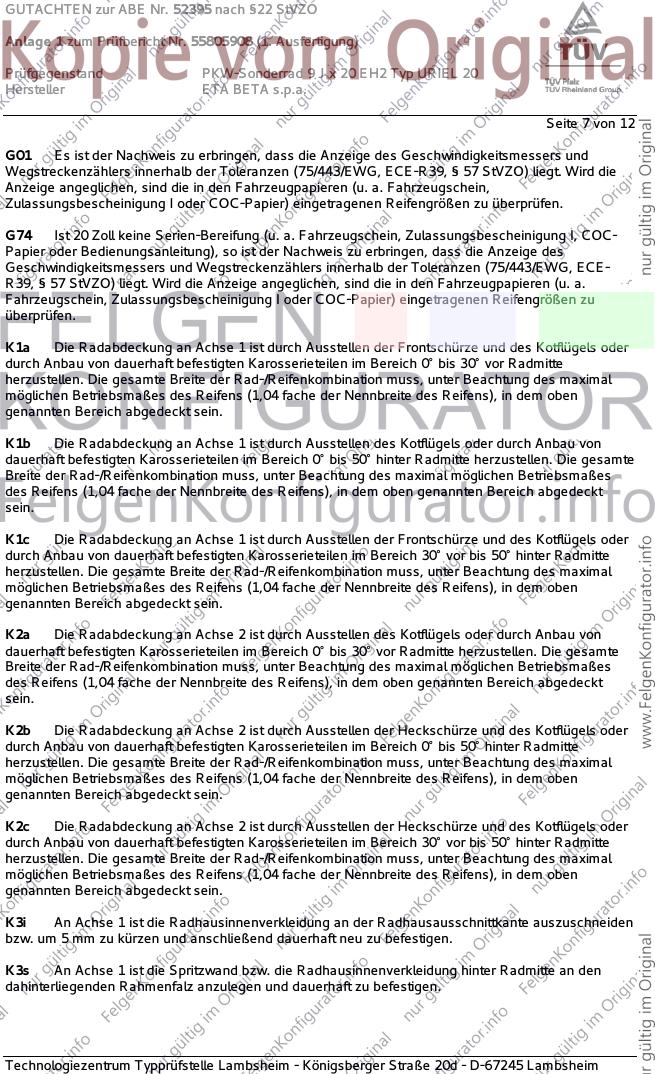

Seite 7 von 12
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G74 Ist 20 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52395 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55805908 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 20 EH2 Typ URIEL 20
Hersteller ETA BETA s.p.a.
Seite 8 von 12
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die
Radhausinnenverkleidung ist anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6n An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52395 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55805908 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 20 EH2 Typ URIEL 20
Hersteller ETA BETA s.p.a.

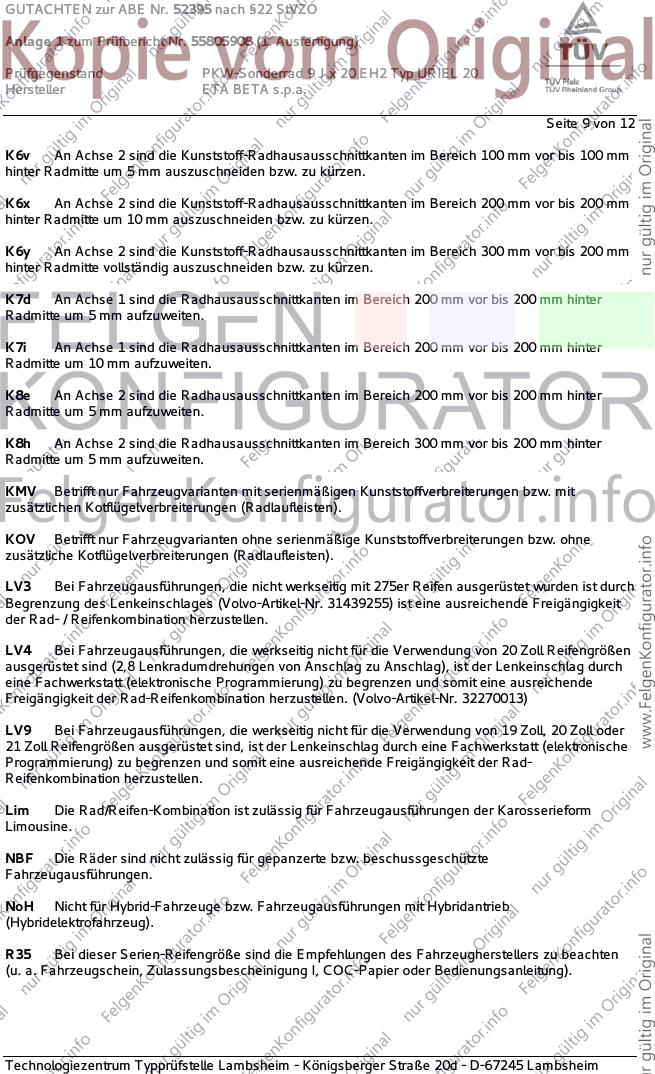

Seite 9 von 12
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
LV3 Bei Fahrzeugausführungen, die nicht werkseitig mit 275er Reifen ausgerüstet wurden ist durch
Begrenzung des Lenkeinschlages (Volvo-Artikel-Nr. 31439255) ist eine ausreichende Freigängigkeit
der Rad- / Reifenkombination herzustellen.
LV4 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 20 Zoll Reifengrößen
ausgerüstet sind (2,8 Lenkradumdrehungen von Anschlag zu Anschlag), ist der Lenkeinschlag durch
eine Fachwerkstatt (elektronische Programmierung) zu begrenzen und somit eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen. (Volvo-Artikel-Nr. 32270013)
LV9 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 19 Zoll, 20 Zoll oder
21 Zoll Reifengrößen ausgerüstet sind, ist der Lenkeinschlag durch eine Fachwerkstatt (elektronische
Programmierung) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52395 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55805908 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 20 EH2 Typ URIEL 20
Hersteller ETA BETA s.p.a.

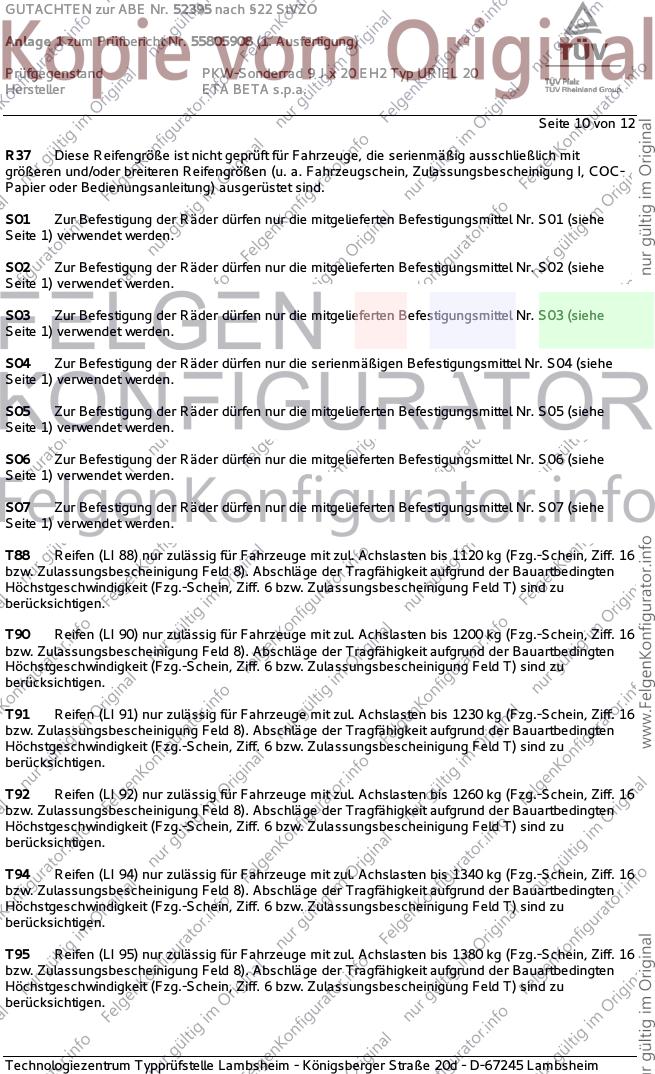

Seite 10 von 12
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52395 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55805908 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 20 EH2 Typ URIEL 20
Hersteller ETA BETA s.p.a.
Seite 11 von 12

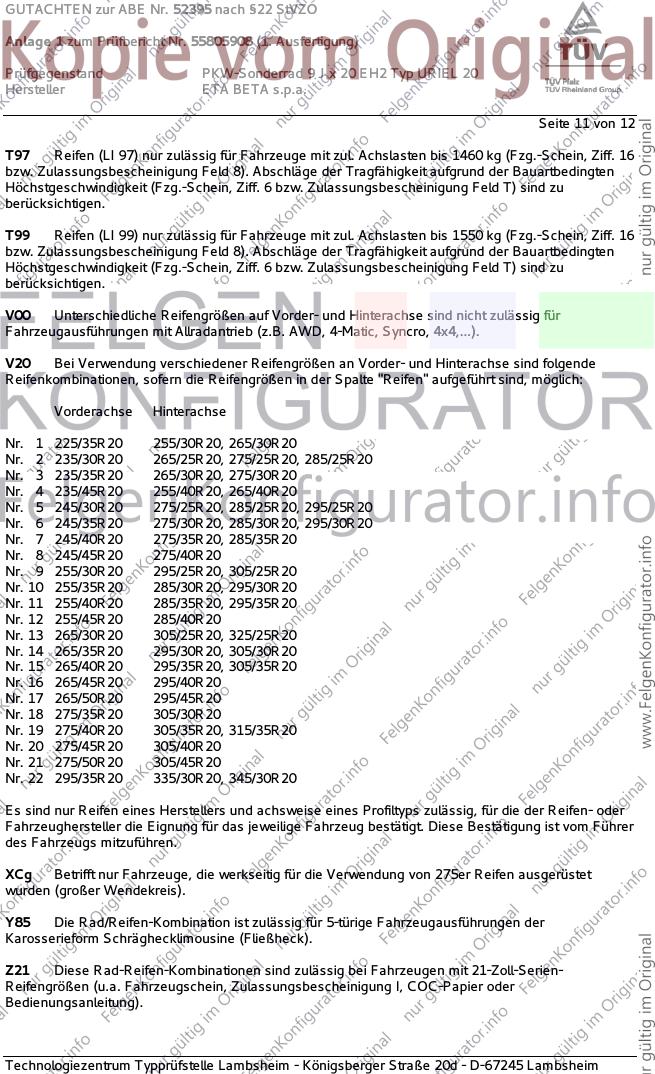

T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 265/50R20 295/45R20
Nr. 18 275/35R20 305/30R20
Nr. 19 275/40R20 305/35R20, 315/35R20
Nr. 20 275/45R20 305/40R20
Nr. 21 275/50R20 305/45R20
Nr. 22 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
XCg Betrifft nur Fahrzeuge, die werkseitig für die Verwendung von 275er Reifen ausgerüstet
wurden (großer Wendekreis).
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z21 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 21-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52395 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55805908 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 20 EH2 Typ URIEL 20
Hersteller ETA BETA s.p.a.
Seite 12 von 12

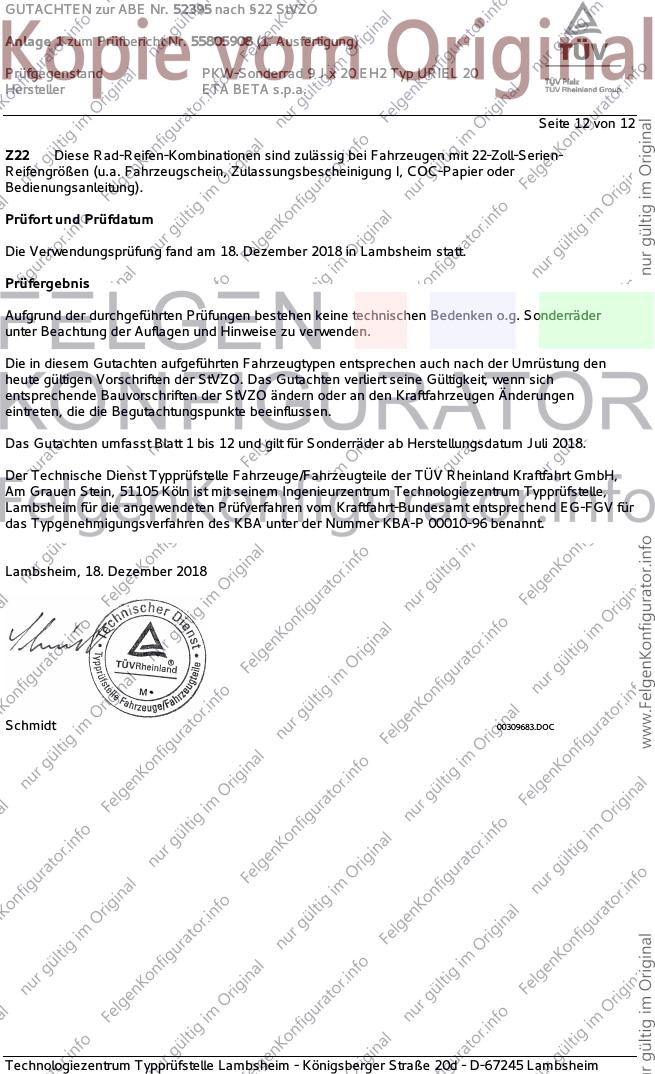

Z22 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 22-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 18. Dezember 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Juli 2018.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 18. Dezember 2018
Schmidt 00309683.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
