Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 7 J x 17 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 50694
special wheels for passenger cars 7 J x 17 H2
Nummer der Genehmigung: 50694 Erweiterung Nr.: --
Approval No. Extension No.:
1. Genehmigungsinhaber:
Holder of the approval:
MAK S.p.A.
IT-25013 Carpenedolo (BS)
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
entfällt
not applicable
3. Typbezeichnung:
Type:
EB7070

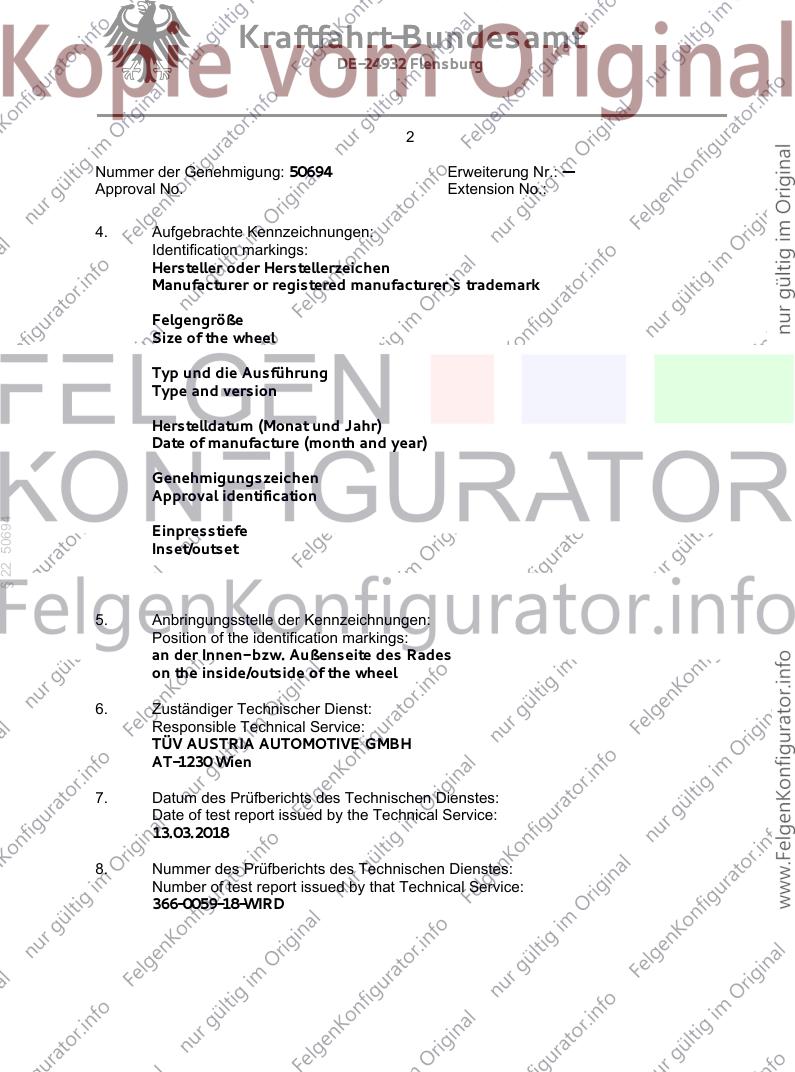

Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der Genehmigung: 50694 Erweiterung Nr.: --
Approval No. Extension No.:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 50694
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
TÜV AUSTRIA AUTOMOTIVE GMBH
AT-1230 Wien
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
13.03.2018
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
366-0059-18-WIRD
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Nummer der Genehmigung: 50694 Erweiterung Nr.: --
Approval No. Extension No.:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 32
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 50694
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erteilt
Approval granted
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Nummer der Genehmigung: 50694 Erweiterung Nr.: --
Approval No. Extension No.:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
entfällt
not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 29.03.2018
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 50694
17. Beigefügt ist eine Liste der Genehmigungsunterlagen, die bei der zuständigen
Genehmigungsbehörde hinterlegt sind und von denen eine Kopie auf Anfrage
erhältlich ist.
Annexed is a list of documents making up the approval file, deposited with the
competent authority which granted approval, a copy can be obtained on request.
- Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
- Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
- Beschreibungsunterlagen
Information package

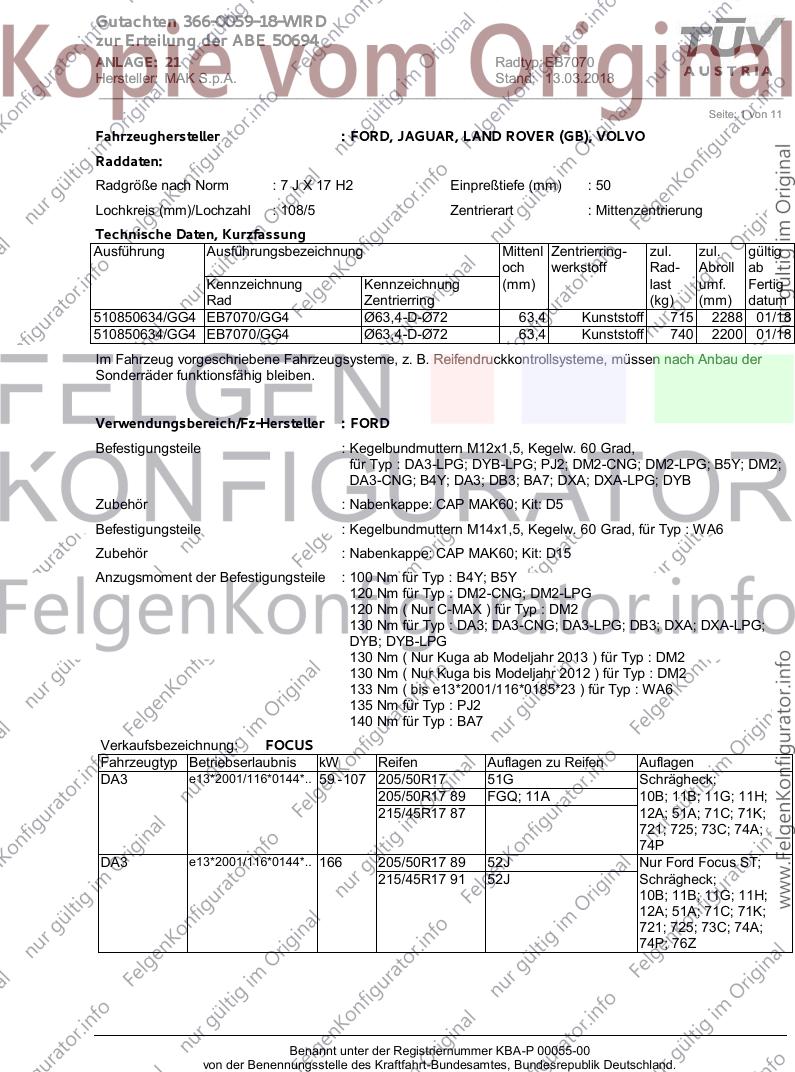

Gutachten 366-0059-18-WIRD
zur Erteilung der ABE 50694
ANLAGE: 21 Radtyp: EB7070
Hersteller: MAK S.p.A. Stand: 13.03.2018
__________________________________________________________________________________________________________________
Seite: 1 von 11
Fahrzeughersteller : FORD, JAGUAR, LAND ROVER (GB), VOLVO
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 50
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
510850634/GG4 EB7070/GG4 Ø63,4-D-Ø72 63,4 Kunststoff 715 2288 01/18
510850634/GG4 EB7070/GG4 Ø63,4-D-Ø72 63,4 Kunststoff 740 2200 01/18
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : DA3-LPG; DYB-LPG; PJ2; DM2-CNG; DM2-LPG; B5Y; DM2;
DA3-CNG; B4Y; DA3; DB3; BA7; DXA; DXA-LPG; DYB
Zubehör : Nabenkappe: CAP MAK60; Kit: D5
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad, für Typ : WA6
Zubehör : Nabenkappe: CAP MAK60; Kit: D15
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : B4Y; B5Y
120 Nm für Typ : DM2-CNG; DM2-LPG
120 Nm ( Nur C-MAX ) für Typ : DM2
130 Nm für Typ : DA3; DA3-CNG; DA3-LPG; DB3; DXA; DXA-LPG;
DYB; DYB-LPG
130 Nm ( Nur Kuga ab Modeljahr 2013 ) für Typ : DM2
130 Nm ( Nur Kuga bis Modeljahr 2012 ) für Typ : DM2
133 Nm ( bis e13*2001/116*0185*23 ) für Typ : WA6
135 Nm für Typ : PJ2
140 Nm für Typ : BA7
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA3 e13*2001/116*0144*.. 59 - 107 205/50R17 51G Schrägheck;
205/50R17 89 FGQ; 11A 10B; 11B; 11G; 11H;
215/45R17 87 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
DA3 e13*2001/116*0144*.. 166 205/50R17 89 52J Nur Ford Focus ST;
215/45R17 91 52J Schrägheck;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76Z
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0059-18-WIRD
zur Erteilung der ABE 50694
ANLAGE: 21 Radtyp: EB7070
Hersteller: MAK S.p.A. Stand: 13.03.2018
__________________________________________________________________________________________________________________
Seite: 2 von 11

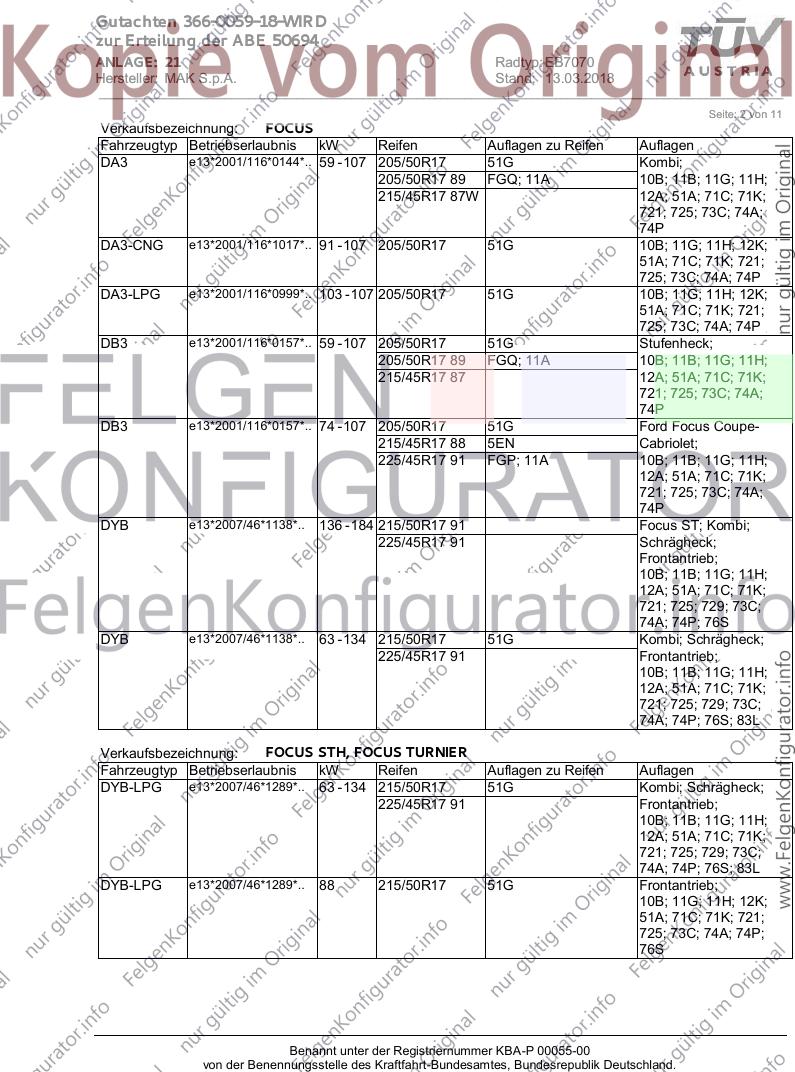

Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA3 e13*2001/116*0144*.. 59 - 107 205/50R17 51G Kombi;
205/50R17 89 FGQ; 11A 10B; 11B; 11G; 11H;
215/45R17 87W 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
DA3-CNG e13*2001/116*1017*.. 91 - 107 205/50R17 51G 10B; 11G; 11H; 12K;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P
DA3-LPG e13*2001/116*0999*.. 103 - 107 205/50R17 51G 10B; 11G; 11H; 12K;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P
DB3 e13*2001/116*0157*.. 59 - 107 205/50R17 51G Stufenheck;
205/50R17 89 FGQ; 11A 10B; 11B; 11G; 11H;
215/45R17 87 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
DB3 e13*2001/116*0157*.. 74 - 107 205/50R17 51G Ford Focus Coupe-
215/45R17 88 5EN Cabriolet;
225/45R17 91 FGP; 11A 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
DYB e13*2007/46*1138*.. 136 - 184 215/50R17 91 Focus ST; Kombi;
225/45R17 91 Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 76S
DYB e13*2007/46*1138*.. 63 - 134 215/50R17 51G Kombi; Schrägheck;
225/45R17 91 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 76S; 83L
Verkaufsbezeichnung: FOCUS STH, FOCUS TURNIER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-LPG e13*2007/46*1289*.. 63 - 134 215/50R17 51G Kombi; Schrägheck;
225/45R17 91 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 76S; 83L
DYB-LPG e13*2007/46*1289*.. 88 215/50R17 51G Frontantrieb;
10B; 11G; 11H; 12K;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
76S
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

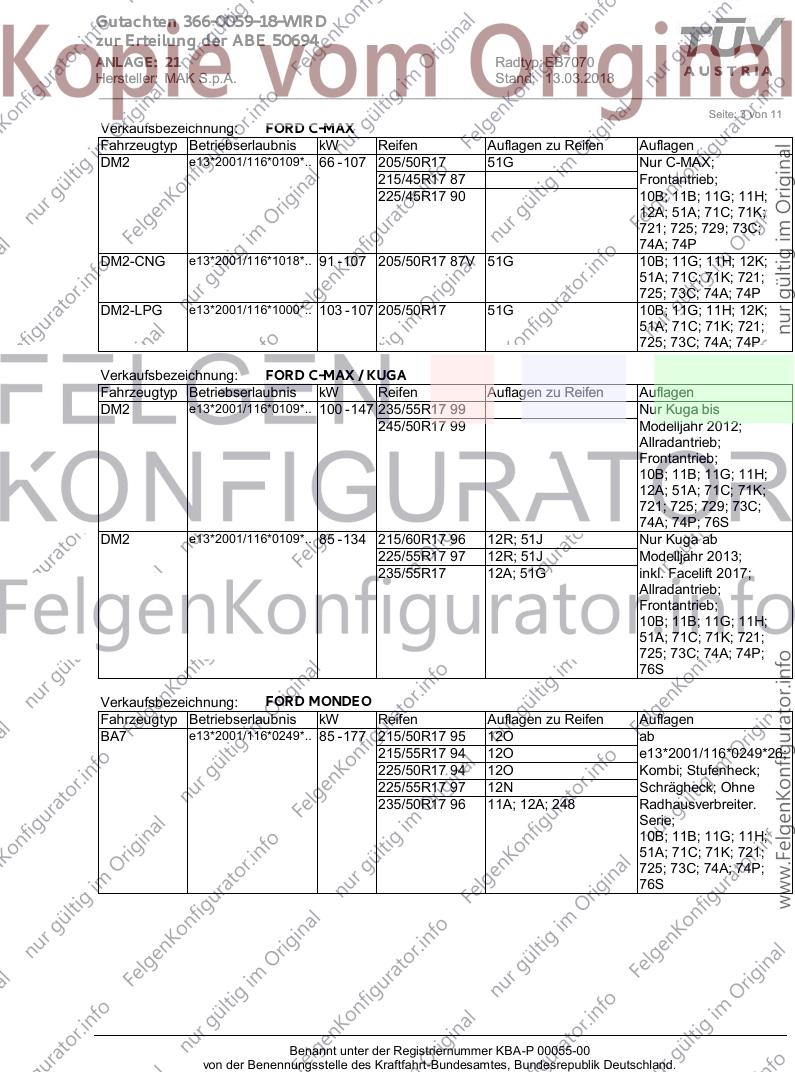

Gutachten 366-0059-18-WIRD
zur Erteilung der ABE 50694
ANLAGE: 21 Radtyp: EB7070
Hersteller: MAK S.p.A. Stand: 13.03.2018
__________________________________________________________________________________________________________________
Seite: 3 von 11
Verkaufsbezeichnung: FORD C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 66 - 107 205/50R17 51G Nur C-MAX;
215/45R17 87 Frontantrieb;
225/45R17 90 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P
DM2-CNG e13*2001/116*1018*.. 91 - 107 205/50R17 87V 51G 10B; 11G; 11H; 12K;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P
DM2-LPG e13*2001/116*1000*.. 103 - 107 205/50R17 51G 10B; 11G; 11H; 12K;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 100 - 147 235/55R17 99 Nur Kuga bis
245/50R17 99 Modelljahr 2012;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 76S
DM2 e13*2001/116*0109*.. 85 - 134 215/60R17 96 12R; 51J Nur Kuga ab
225/55R17 97 12R; 51J Modelljahr 2013;
235/55R17 12A; 51G inkl. Facelift 2017;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
76S
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 85 - 177 215/50R17 95 12O ab
215/55R17 94 12O e13*2001/116*0249*26;
225/50R17 94 12O Kombi; Stufenheck;
225/55R17 97 12N Schrägheck; Ohne
235/50R17 96 11A; 12A; 248 Radhausverbreiter.
Serie;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
76S
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0059-18-WIRD
zur Erteilung der ABE 50694
ANLAGE: 21 Radtyp: EB7070
Hersteller: MAK S.p.A. Stand: 13.03.2018
__________________________________________________________________________________________________________________
Seite: 4 von 11

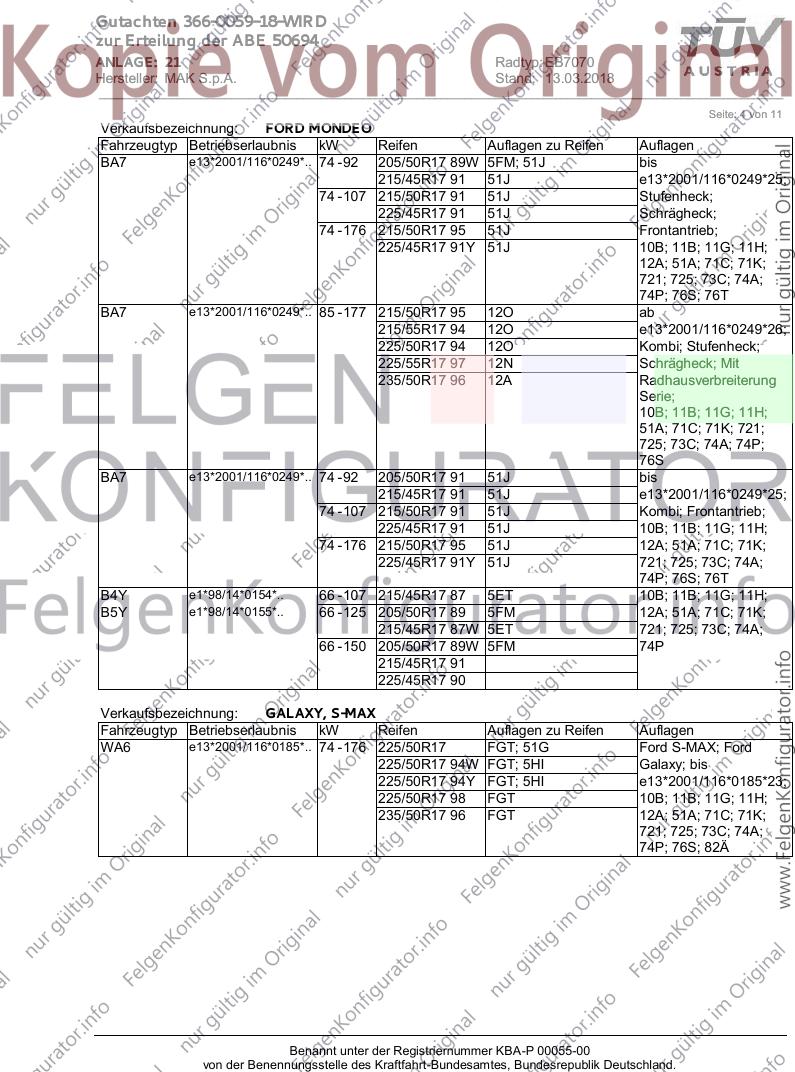

Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 74 - 92 205/50R17 89W 5FM; 51J bis
215/45R17 91 51J e13*2001/116*0249*25;
74 - 107 215/50R17 91 51J Stufenheck;
225/45R17 91 51J Schrägheck;
74 - 176 215/50R17 95 51J Frontantrieb;
225/45R17 91Y 51J 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76S; 76T
BA7 e13*2001/116*0249*.. 85 - 177 215/50R17 95 12O ab
215/55R17 94 12O e13*2001/116*0249*26;
225/50R17 94 12O Kombi; Stufenheck;
225/55R17 97 12N Schrägheck; Mit
235/50R17 96 12A Radhausverbreiterung
Serie;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
76S
BA7 e13*2001/116*0249*.. 74 - 92 205/50R17 91 51J bis
215/45R17 91 51J e13*2001/116*0249*25;
74 - 107 215/50R17 91 51J Kombi; Frontantrieb;
225/45R17 91 51J 10B; 11B; 11G; 11H;
74 - 176 215/50R17 95 51J 12A; 51A; 71C; 71K;
225/45R17 91Y 51J 721; 725; 73C; 74A;
74P; 76S; 76T
B4Y e1*98/14*0154*.. 66 - 107 215/45R17 87 5ET 10B; 11B; 11G; 11H;
B5Y e1*98/14*0155*.. 66 - 125 205/50R17 89 5FM 12A; 51A; 71C; 71K;
215/45R17 87W 5ET 721; 725; 73C; 74A;
66 - 150 205/50R17 89W 5FM 74P
215/45R17 91
225/45R17 90
Verkaufsbezeichnung: GALAXY, S-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WA6 e13*2001/116*0185*.. 74 - 176 225/50R17 FGT; 51G Ford S-MAX; Ford
225/50R17 94W FGT; 5HI Galaxy; bis
225/50R17 94Y FGT; 5HI e13*2001/116*0185*23;
225/50R17 98 FGT 10B; 11B; 11G; 11H;
235/50R17 96 FGT 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76S; 82Ä
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

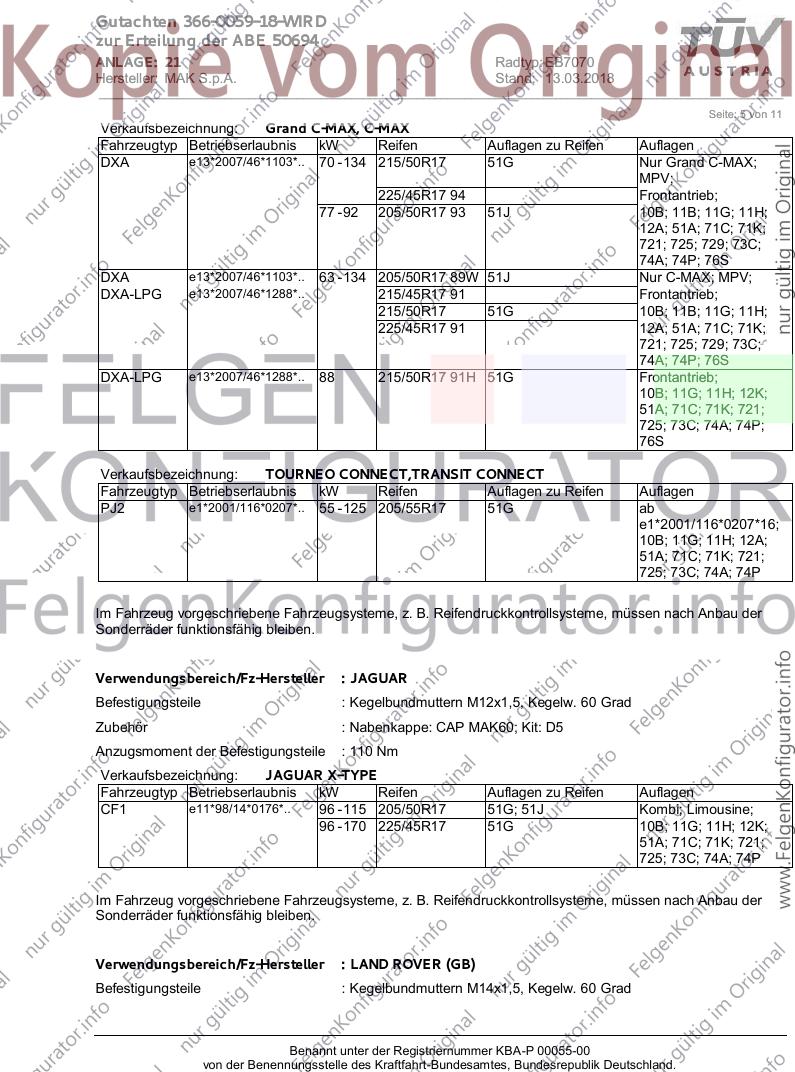

Gutachten 366-0059-18-WIRD
zur Erteilung der ABE 50694
ANLAGE: 21 Radtyp: EB7070
Hersteller: MAK S.p.A. Stand: 13.03.2018
__________________________________________________________________________________________________________________
Seite: 5 von 11
Verkaufsbezeichnung: Grand C-MAX, C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DXA e13*2007/46*1103*.. 70 - 134 215/50R17 51G Nur Grand C-MAX;
MPV;
225/45R17 94 Frontantrieb;
77 - 92 205/50R17 93 51J 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 76S
DXA e13*2007/46*1103*.. 63 - 134 205/50R17 89W 51J Nur C-MAX; MPV;
DXA-LPG e13*2007/46*1288*.. 215/45R17 91 Frontantrieb;
215/50R17 51G 10B; 11B; 11G; 11H;
225/45R17 91 12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 76S
DXA-LPG e13*2007/46*1288*.. 88 215/50R17 91H 51G Frontantrieb;
10B; 11G; 11H; 12K;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
76S
Verkaufsbezeichnung: TOURNEO CONNECT,TRANSIT CONNECT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PJ2 e1*2001/116*0207*.. 55 - 125 205/55R17 51G ab
e1*2001/116*0207*16;
10B; 11G; 11H; 12A;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : JAGUAR
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : Nabenkappe: CAP MAK60; Kit: D5
Anzugsmoment der Befestigungsteile : 110 Nm
Verkaufsbezeichnung: JAGUAR X-TYPE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CF1 e11*98/14*0176*.. 96 - 115 205/50R17 51G; 51J Kombi; Limousine;
96 - 170 225/45R17 51G 10B; 11G; 11H; 12K;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : LAND ROVER (GB)
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

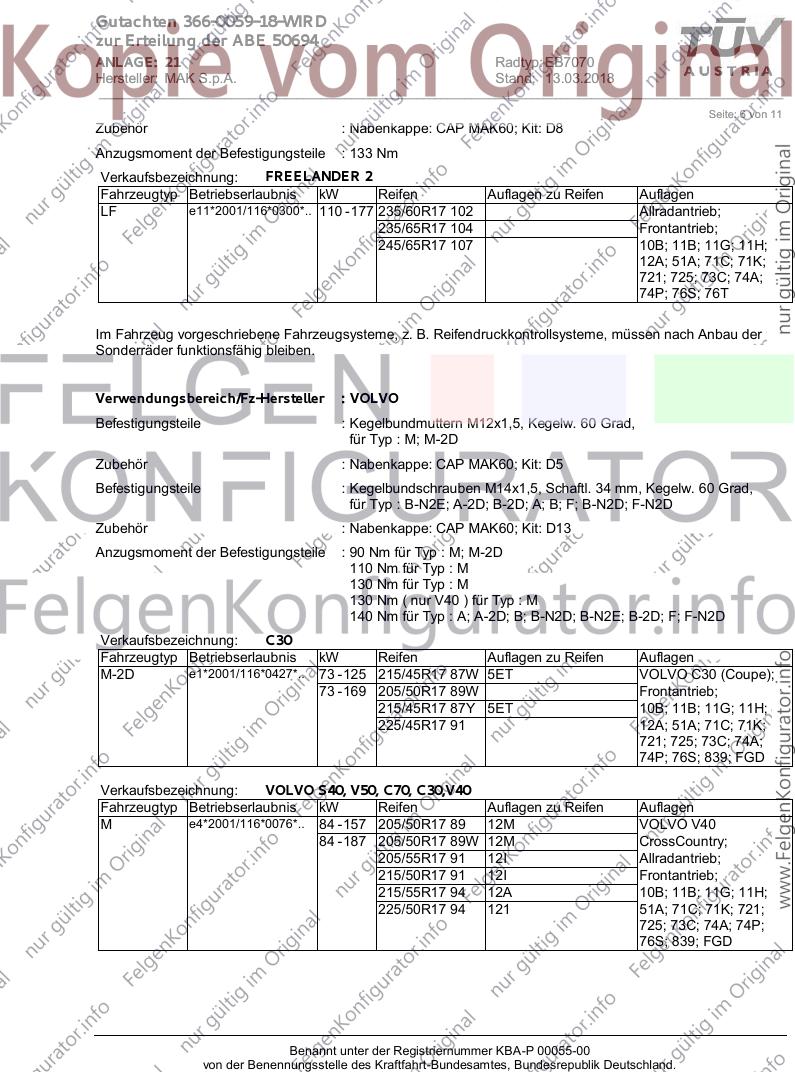

Gutachten 366-0059-18-WIRD
zur Erteilung der ABE 50694
ANLAGE: 21 Radtyp: EB7070
Hersteller: MAK S.p.A. Stand: 13.03.2018
__________________________________________________________________________________________________________________
Seite: 6 von 11
Zubehör : Nabenkappe: CAP MAK60; Kit: D8
Anzugsmoment der Befestigungsteile : 133 Nm
Verkaufsbezeichnung: FREELANDER 2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LF e11*2001/116*0300*.. 110 - 177 235/60R17 102 Allradantrieb;
235/65R17 104 Frontantrieb;
245/65R17 107 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76S; 76T
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : VOLVO
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : M; M-2D
Zubehör : Nabenkappe: CAP MAK60; Kit: D5
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 34 mm, Kegelw. 60 Grad,
für Typ : B-N2E; A-2D; B-2D; A; B; F; B-N2D; F-N2D
Zubehör : Nabenkappe: CAP MAK60; Kit: D13
Anzugsmoment der Befestigungsteile : 90 Nm für Typ : M; M-2D
110 Nm für Typ : M
130 Nm für Typ : M
130 Nm ( nur V40 ) für Typ : M
140 Nm für Typ : A; A-2D; B; B-N2D; B-N2E; B-2D; F; F-N2D
Verkaufsbezeichnung: C30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M-2D e1*2001/116*0427*.. 73 - 125 215/45R17 87W 5ET VOLVO C30 (Coupe);
73 - 169 205/50R17 89W Frontantrieb;
215/45R17 87Y 5ET 10B; 11B; 11G; 11H;
225/45R17 91 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76S; 839; FGD
Verkaufsbezeichnung: VOLVO S40, V50, C70, C30,V40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M e4*2001/116*0076*.. 84 - 157 205/50R17 89 12M VOLVO V40
84 - 187 205/50R17 89W 12M CrossCountry;
205/55R17 91 12I Allradantrieb;
215/50R17 91 12I Frontantrieb;
215/55R17 94 12A 10B; 11B; 11G; 11H;
225/50R17 94 121 51A; 71C; 71K; 721;
725; 73C; 74A; 74P;
76S; 839; FGD
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

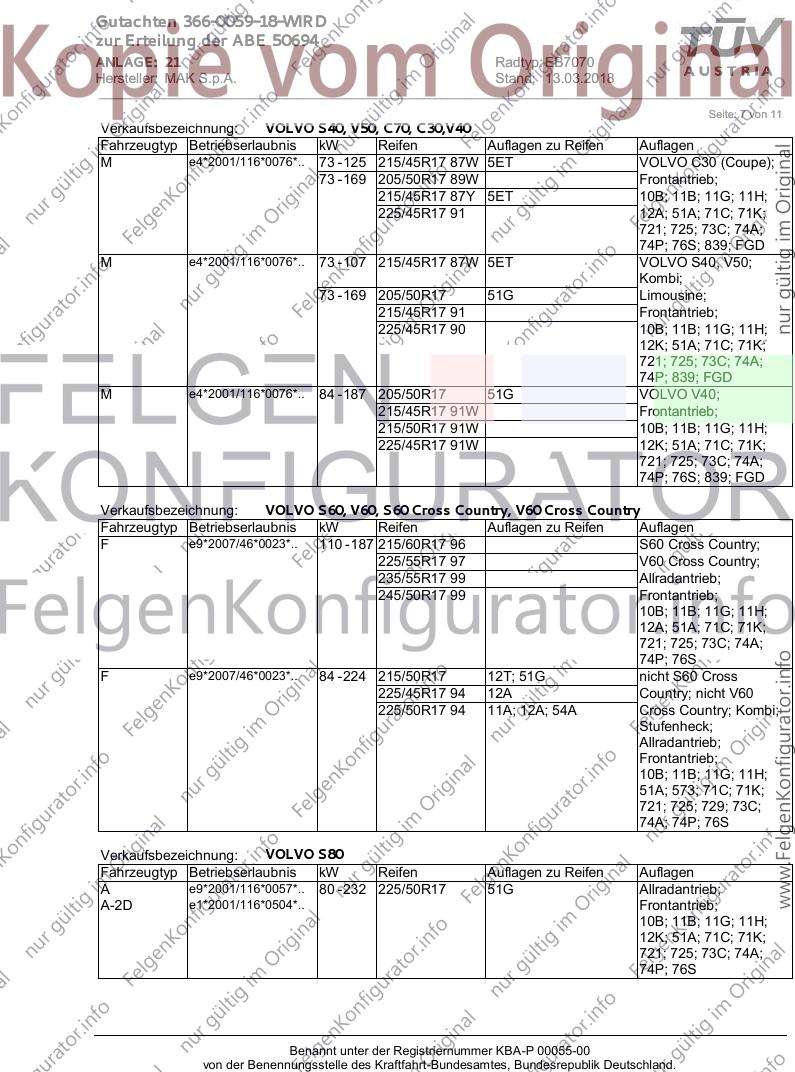

Gutachten 366-0059-18-WIRD
zur Erteilung der ABE 50694
ANLAGE: 21 Radtyp: EB7070
Hersteller: MAK S.p.A. Stand: 13.03.2018
__________________________________________________________________________________________________________________
Seite: 7 von 11
Verkaufsbezeichnung: VOLVO S40, V50, C70, C30,V40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M e4*2001/116*0076*.. 73 - 125 215/45R17 87W 5ET VOLVO C30 (Coupe);
73 - 169 205/50R17 89W Frontantrieb;
215/45R17 87Y 5ET 10B; 11B; 11G; 11H;
225/45R17 91 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76S; 839; FGD
M e4*2001/116*0076*.. 73 - 107 215/45R17 87W 5ET VOLVO S40, V50;
Kombi;
73 - 169 205/50R17 51G Limousine;
215/45R17 91 Frontantrieb;
225/45R17 90 10B; 11B; 11G; 11H;
12K; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 839; FGD
M e4*2001/116*0076*.. 84 - 187 205/50R17 51G VOLVO V40;
215/45R17 91W Frontantrieb;
215/50R17 91W 10B; 11B; 11G; 11H;
225/45R17 91W 12K; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76S; 839; FGD
Verkaufsbezeichnung: VOLVO S60, V60, S60 Cross Country, V60 Cross Country
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F e9*2007/46*0023*.. 110 - 187 215/60R17 96 S60 Cross Country;
225/55R17 97 V60 Cross Country;
235/55R17 99 Allradantrieb;
245/50R17 99 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76S
F e9*2007/46*0023*.. 84 - 224 215/50R17 12T; 51G nicht S60 Cross
225/45R17 94 12A Country; nicht V60
225/50R17 94 11A; 12A; 54A Cross Country; Kombi;
Stufenheck;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 573; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 76S
Verkaufsbezeichnung: VOLVO S80
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A e9*2001/116*0057*.. 80 - 232 225/50R17 51G Allradantrieb;
A-2D e1*2001/116*0504*.. Frontantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 76S
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

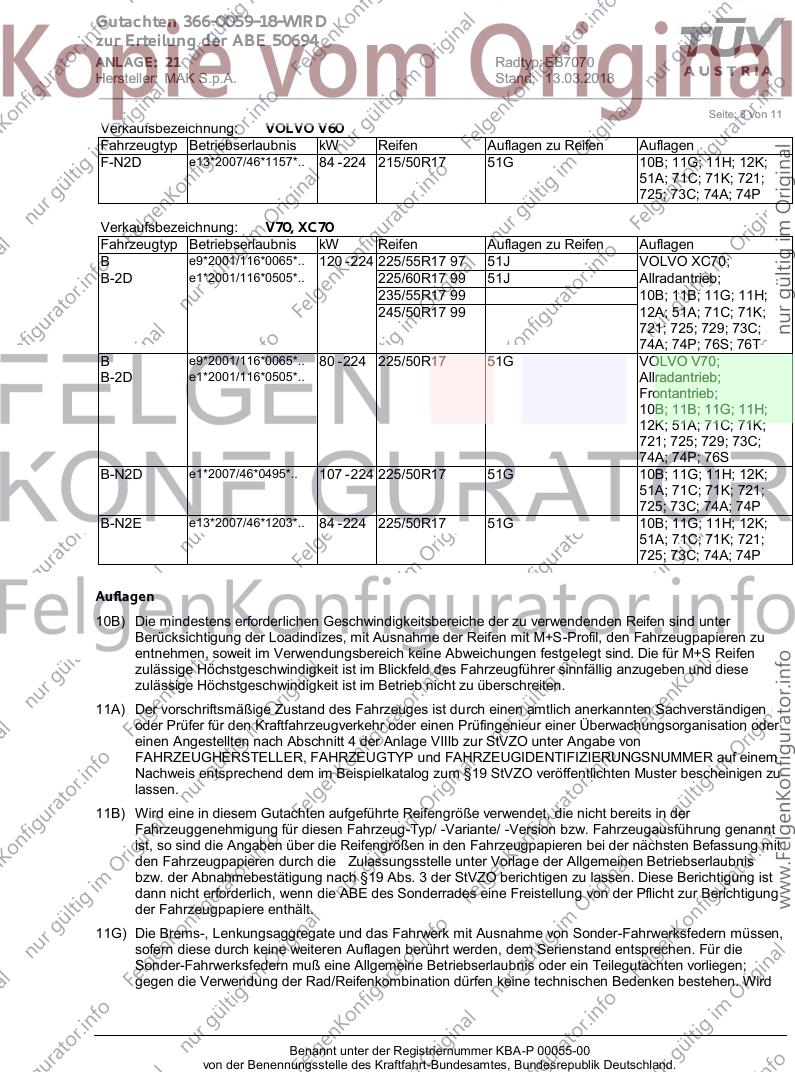

Gutachten 366-0059-18-WIRD
zur Erteilung der ABE 50694
ANLAGE: 21 Radtyp: EB7070
Hersteller: MAK S.p.A. Stand: 13.03.2018
__________________________________________________________________________________________________________________
Seite: 8 von 11
Verkaufsbezeichnung: VOLVO V60
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F-N2D e13*2007/46*1157*.. 84 - 224 215/50R17 51G 10B; 11G; 11H; 12K;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P
Verkaufsbezeichnung: V70, XC70
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B e9*2001/116*0065*.. 120 - 224 225/55R17 97 51J VOLVO XC70;
B-2D e1*2001/116*0505*.. 225/60R17 99 51J Allradantrieb;
235/55R17 99 10B; 11B; 11G; 11H;
245/50R17 99 12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 76S; 76T
B e9*2001/116*0065*.. 80 - 224 225/50R17 51G VOLVO V70;
B-2D e1*2001/116*0505*.. Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12K; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 76S
B-N2D e1*2007/46*0495*.. 107 - 224 225/50R17 51G 10B; 11G; 11H; 12K;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P
B-N2E e13*2007/46*1203*.. 84 - 224 225/50R17 51G 10B; 11G; 11H; 12K;
51A; 71C; 71K; 721;
725; 73C; 74A; 74P
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

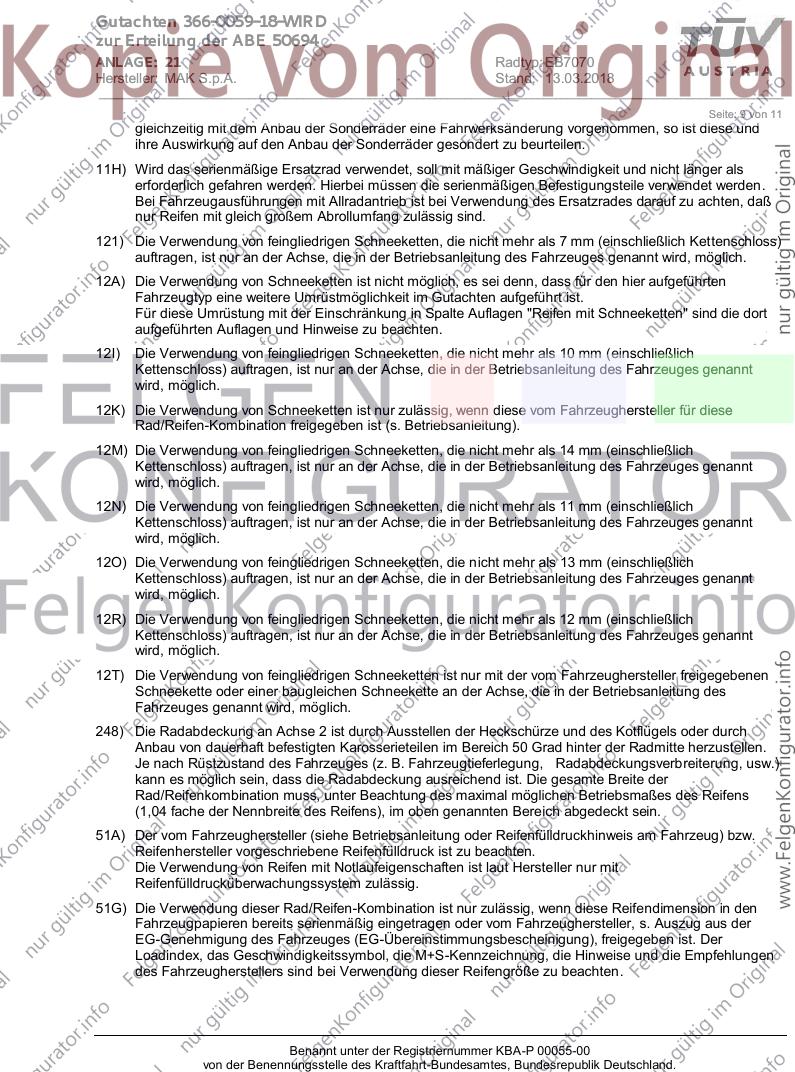

Gutachten 366-0059-18-WIRD
zur Erteilung der ABE 50694
ANLAGE: 21 Radtyp: EB7070
Hersteller: MAK S.p.A. Stand: 13.03.2018
__________________________________________________________________________________________________________________
Seite: 9 von 11
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
121) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 7 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12I) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 10 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12K) Die Verwendung von Schneeketten ist nur zulässig, wenn diese vom Fahrzeughersteller für diese
Rad/Reifen-Kombination freigegeben ist (s. Betriebsanleitung).
12M) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 14 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12N) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 11 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

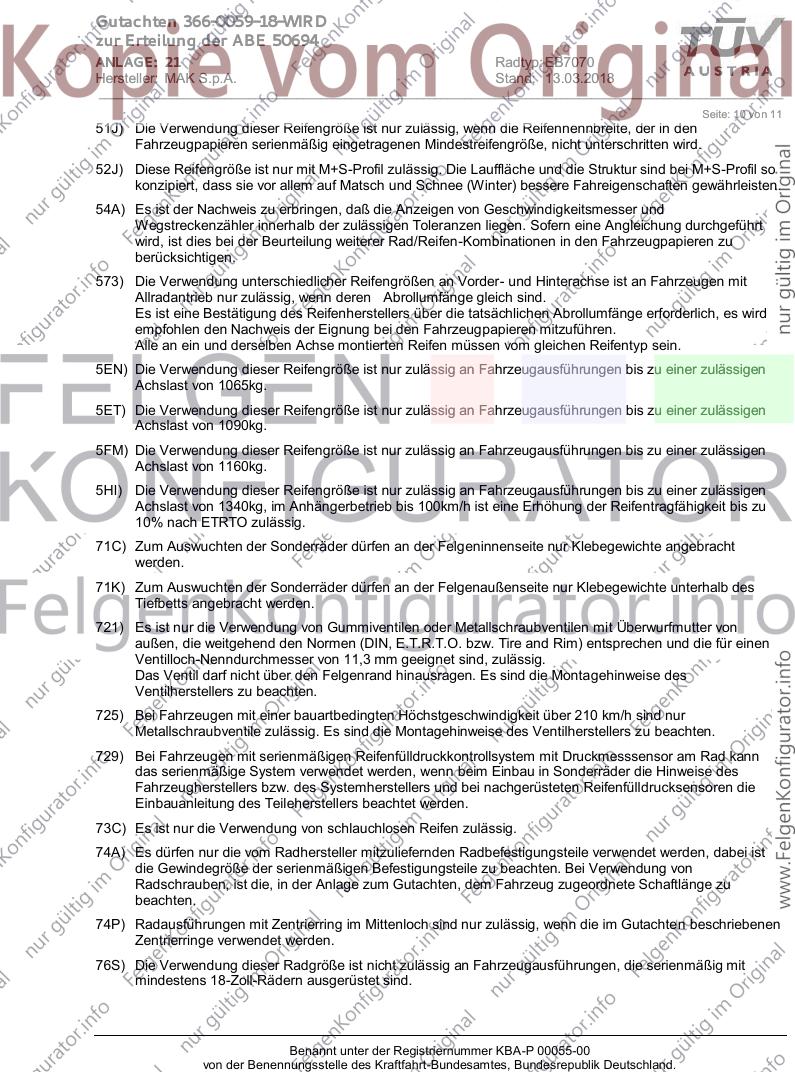

Gutachten 366-0059-18-WIRD
zur Erteilung der ABE 50694
ANLAGE: 21 Radtyp: EB7070
Hersteller: MAK S.p.A. Stand: 13.03.2018
__________________________________________________________________________________________________________________
Seite: 10 von 11
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5EN) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1065kg.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

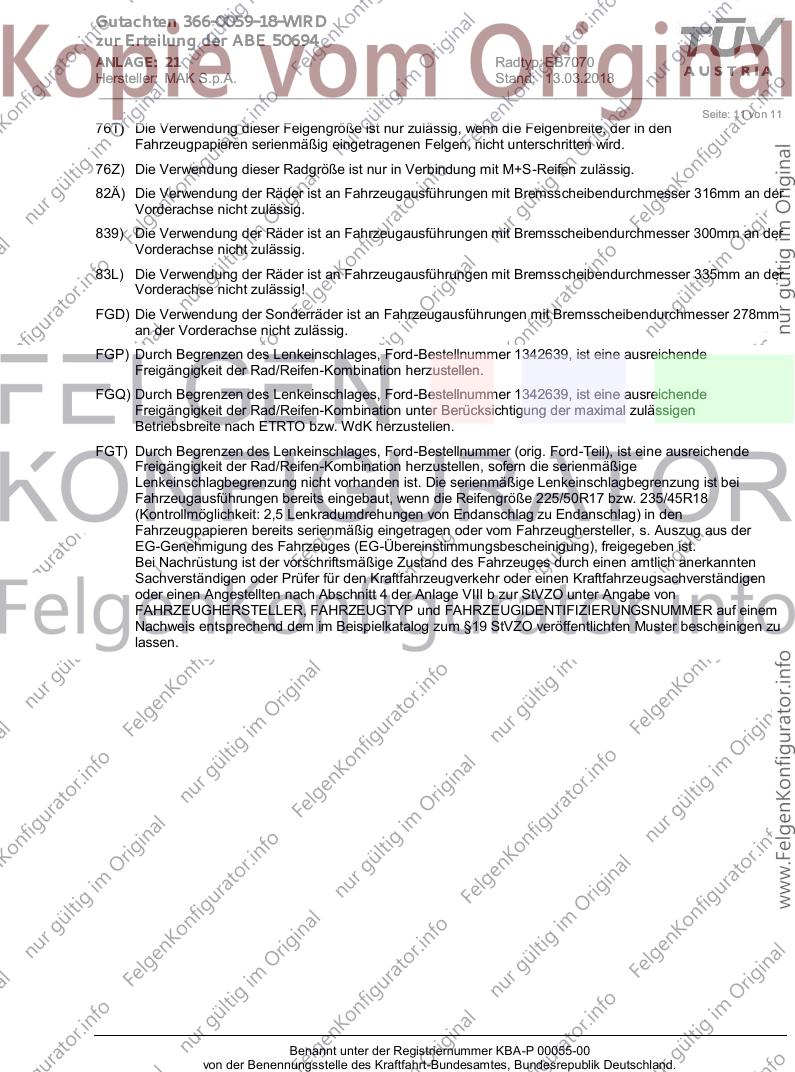

Gutachten 366-0059-18-WIRD
zur Erteilung der ABE 50694
ANLAGE: 21 Radtyp: EB7070
Hersteller: MAK S.p.A. Stand: 13.03.2018
__________________________________________________________________________________________________________________
Seite: 11 von 11
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
82Ä) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 316mm an der
Vorderachse nicht zulässig.
839) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 300mm an der
Vorderachse nicht zulässig.
83L) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 335mm an der
Vorderachse nicht zulässig!
FGD) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 278mm
an der Vorderachse nicht zulässig.
FGP) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer 1342639, ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
FGQ) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer 1342639, ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen
Betriebsbreite nach ETRTO bzw. WdK herzustellen.
FGT) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer (orig. Ford-Teil), ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen, sofern die serienmäßige
Lenkeinschlagbegrenzung nicht vorhanden ist. Die serienmäßige Lenkeinschlagbegrenzung ist bei
Fahrzeugausführungen bereits eingebaut, wenn die Reifengröße 225/50R17 bzw. 235/45R18
(Kontrollmöglichkeit: 2,5 Lenkradumdrehungen von Endanschlag zu Endanschlag) in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
