GUTACHTEN zur ABE Nr. 51088 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55088516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J X 19 H2 Typ Y-9019
Hersteller Borbet Vertriebs GmbH
Seite 1 von 14
Auftraggeber Borbet Vertriebs GmbH
Tratmoos 5
85467 Neuching
QM-Nr. 49020121806
Prüfgegenstand PKW-Sonderrad
Modell Y
Typ Y-9019
Radgröße 9J X 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
108 Y-9019 LK108 / ohne Ring 5/108/63,4 42 740 2200
Kennzeichnungen
KBA-Nummer 51088
Herstellerzeichen BORBET
Radtyp und Ausführung Y-9019 (s.o.)
Radgröße 9J X 19 H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 60° Kegel 110 -
S02 Mutter M12x1,5 60° Kegel 130 -
S03 Mutter M12x1,5 60° Kegel 125 -
S04 Mutter M14x1,5 60° Kegel 140 -
S05 Mutter M12x1,5 60° Kegel 135 -
S06 Schraube M14x1,5 60° Kegel 140 33
S07 Mutter M14x1,5 60° Kegel 135 -
S08 Mutter M14x1,5 Klasse 10 60° Kegel 170 -
S09 Mutter M14x1,5 Klasse 10 60° Kegel 220 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Land Rover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51088 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55088516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J X 19 H2 Typ Y-9019
Hersteller Borbet Vertriebs GmbH
Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford C-Max (Com- 63-134 235/35R19 K1c K2a K2b K4i K5d K6i K8e T87 A01 A12 A21
pact) T91 A58 A99 B02
DXA 63-134 245/30R19 K1c K2a K2b K4i K5d K6i K8e T89 KoS V19 S05
e13*2007/46*1103*.. 63-134 255/30R19 K1c K2a K2b K4i K5d K6i K7d K8i T91
- incl. Facelift 2015
Ford Edge 132-155 235/55R19 R70 A12 A21 A56
SBF 132-155 255/50R19 A01 K1a K1b K2a K2b A99 S09
e1*2007/46*1524*.. 132-155 265/50R19 A01 K1c K2c
132-155 275/45R19 A01 K1a K1b K2a K2b
132-155 285/45R19 A01 K1c K2c
Ford Focus 63-134 235/35R19 K1c K2b K4b K5d K6g K8m T87 T91 A01 A12 A21
DYB 63-134 245/30R19 K1c K2b K3i K4b K5d K6g K7d K8m A58 A99 Car
e13*2007/46*1138*.. T89 Flh Lim V19
- incl. Facelift 2014 63-134 255/30R19 K1c K2a K2b K3i K4b K5d K6h K7d S02
K8s T91
Ford Focus RS 224, 257 235/35R19 K1a K1b K3s K4i K5a K6d A01 A12 A21
DA3, DA3-RS 224, 257 245/30R19 K1c K2a K2b K3s K4i K5a K6d K6i A58 A99 B02
e13*2001/116*0144*. T89 Flh V19 S02
e13*2001/116*1010*. 224, 257 255/30R19 K1c K2c K3s K4i K5a K6d K6i K7a
K8e
224, 257 265/30R19 K2c K4i K6d K6i K8e R03
Ford Focus RS 257 235/35R19 K1a K1b K2a K2b K9v A01 A12 A21
DYB, DYB-RS 257 245/30R19 K1c K2c K3i K4i K5d K8h K9v T89 A56 A99 Flh
e13*2007/46*1138*..; 257 255/30R19 K1c K2c K3i K4i K5d K8h K9v S02
e13*2007/46*1616*..
Ford Focus ST 136, 184 235/35R19 K1c K2b K4b K5d K6g K8m A01 A12 A21
DYB 136, 184 245/30R19 K1c K2b K3i K4b K5d K6g K7d K8m A58 A99 Car
e13*2007/46*1138*.. T89 Flh V19 S02
- incl. Facelift 2015 136, 184 255/30R19 K1c K2a K2b K3i K4b K5d K6h K7d
K8s
Ford Galaxy (II) 74-149 235/40R19 K1a K2b K46 T96 A01 A12 A21
WA6 74-149 255/35R19 K1a K1b K2b K42 K46 T96 A58 A99 B02
e13*2001/116* S08
0185*00-23
Ford Galaxy (III) 88-177 235/45R19 T95 T99 A12 A21 A57
WA6 88-177 245/40R19 A01 K1a K3h K5d T94 T98 A99 V00 V19
e13*2001/116* 88-177 245/45R19 A01 K1a K3h K5d S09
0185*24-.. 88-177 255/40R19 A01 K1a K1b K2b K3h K4i K5d
- ab MJ 2016 (MK3) 88-177 265/40R19 A01 K1c K2b K3h K4i K5d K6g
88-177 275/40R19 A01 K2b K4i K6g K6j R03
Ford Kuga (I) 100-147 235/45R19 K1a A01 A12 A21
DM2 100-147 245/40R19 K1a K2b A57 A99 B02
e13*2001/116* 100-147 245/45R19 K1a K2b S02
0109*19-31 100-147 255/40R19 K1a K1b K2b
100-147 265/35R19 K1a K1b K2b
100-147 275/35R19 K1c K2a K2b
100-147 275/40R19 K1c K25 K2a K2b K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51088 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55088516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J X 19 H2 Typ Y-9019
Hersteller Borbet Vertriebs GmbH
Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford Kuga (II) 85-178 235/40R19 K1a K1b K2b A01 A12 A21
DM2 85-178 235/45R19 K1a K1b K2b A57 A99 S05
e13*2001/116* 85-178 245/40R19 K1a K1b K2b
0109*31-.. 85-178 245/45R19 G01 K1a K1b K2b
- ab Modell 2013 85-178 255/40R19 K1c K2b
- incl. Facelift 2016 85-178 265/35R19 K1c K2a K2b
85-178 265/40R19 K1c K2a K2b
Ford Mondeo (V) 85-177 235/40R19 K1a K1b K2b K4i K6g K6j A01 A12 A21
BA7 85-177 245/35R19 K1a K1b K2b K4i K6g K6j T89 T93 A57 A99 Flh
e13*2001/116* 85-177 255/35R19 K1c K2b K4i K5d K6h K6n Lim V00 V19
0249*26-.. 85-177 265/35R19 K2c K4i K6h K6n R03 S05
- ab MJ 2015 (MK5)
Ford Mondeo Turnier 66-166 235/35R19 G01 K1c K2c K46 T87 T91 A01 A12 A21
(III) A58 A99 B02
BWY Car S01
e1*98/14*0156*..
Ford Mondeo Turnier 85-177 235/40R19 K1a K1b K2b K4i K6g K6j A01 A12 A21
(V) 85-177 245/35R19 K1a K1b K2b K4i K6g K6j T89 T93 A57 A99 Car
BA7 85-177 255/35R19 K1c K2b K4i K5d K6h K6n V00 V19 S05
e13*2001/116* 85-177 265/35R19 K2c K4i K6h K6n R03
0249*26-..
- ab MJ 2015 (MK5)
Ford S-Max (I) 74-176 235/40R19 K1a K2b K46 T92 T96 A01 A12 A21
WA6 74-176 245/35R19 K1a K2b K46 T93 A58 A99 B02
e13*2001/116* 74-176 255/35R19 K1a K1b K2b K42 K46 T92 T96 S08
0185*00-23
Ford S-Max (II) 88-177 235/45R19 T95 T99 A12 A21 A57
WA6 88-177 245/40R19 A01 K1a K2b K3h K5d T94 T98 A99 V00 V19
e13*2001/116* 88-177 245/45R19 A01 K1a K2b K3h K5d S09
0185*24-.. 88-177 255/40R19 A01 K1a K2b K3h K4i K5d
- ab MJ 2016 88-177 265/40R19 A01 K1c K2b K3h K4i K5d K6g
88-177 275/40R19 A01 K2b K4i K6g K6j R03
Jaguar XE 120-177 235/35R19 K1a T91 A01 A12 A21
JA 120-177 235/40R19 K1a A58 A99 Lim
e11*2007/46*2150*.. 120-177 245/35R19 K1c T93 V19 S03
120-177 255/30R19 K1c K2a K2b K6s T91
120-177 255/35R19 K1c K2a K2b K6s
120-177 265/30R19 K2c K6s R03 T93
120-177 265/35R19 K2c K6s R03
120-177 275/30R19 K2c K6s R03
Jaguar XF 120-283 245/40R19 A12 A21 A99
CC9 120-283 255/35R19 Lim V19 S03
e11*2001/116*0323*. 120-283 255/40R19
120-283 265/35R19 A01 K1a K1b K2b K41
120-283 275/35R19 A01 K1c K2b K41 K42 K46
Jaguar XF 120-280 245/40R19 A01 K1a A12 A21 A58
JB 120-280 255/40R19 A01 K1a A99 Lim V19
e11*2007/46*2981*.. 120-280 265/35R19 A01 K1a S03
120-280 275/35R19 A01 K2b K4i K6i K6j R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51088 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55088516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J X 19 H2 Typ Y-9019
Hersteller Borbet Vertriebs GmbH
Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Jaguar XJ 152-291 245/40R19 R37 T94 T98 A12 A21 A99
N*3 152-291 245/45R19 M+S R09 R35 B02 NBF S03
e11*2001/116*0217*.. 152-291 255/40R19 A01 K41 R35
Land Rover Discovery 110-177 235/55R19 K1a R70 A01 A12 A21
Sport A57 A99 S07
LC
e11*2007/46*1659*..
Land Rover Freelan- 110-171 255/50R19 K1c K2c A01 A12 A21
der 2 110-171 275/45R19 K1c K2c A99 S04
LF 110-171 285/45R19 K1c K2c
e11*2001/116*0300*.
Land Rover Range- 110-177 235/55R19 R70 A12 A21 A57
Rover Evoque A99 Cbo Cpe
LV, LV-A Y85 S04
e11*2007/46*0223*..;
e3*2007/46*0221*..
Volvo S60, V60 258, 270 235/40R19 K1c K2b K3i K4i K5f K6r K7b A01 A12 A21
Polestar 258, 270 245/35R19 K1c K2b K3i K4i K5f K6r K7b A56 A99 Car
F, F-N2D 258, 270 245/40R19 K1c K2b K3i K4i K5f K6r K7b Lim Npf S06
e9*2007/46*0023*..; 258, 270 255/35R19 K1c K2b K3i K4i K5f K6r K7b
e13*2007/46*1157*..
Volvo S60CC, V60CC 110-187 235/40R19 K1a K1b K5w A01 A12 A21
F 110-187 235/45R19 K3s A57 A99 Car
e9*2007/46*0023*.. 110-187 245/40R19 K1c K2b K4i K5w KMV Lim S06
110-187 255/40R19 K1c K2b K3s K4i K5b K5x K6b K6w
110-187 265/35R19 K1c K2b K4i K5b K5x K6b K6w
110-187 265/40R19 K1c K2b K3s K3v K3y K4i K5b K5x
K6b K6w
Volvo S80 80-180 235/35R19 K1a K1b K2b K46 T91 A01 A12 A21
A, A-2D 80-180 255/30R19 K1c K2b K41 K42 K45 K46 T91 A99 V00 V19
e9*2001/116*0057*.., 80-180 265/30R19 K2b K42 K46 R03 S06
e1*2001/116*0504*.. 80-232 235/40R19 G03 K1a K1b K2b K46 T92 T96
80-232 245/35R19 K1a K1b K2b K41 K42 K45 K46 T93
80-232 255/35R19 K1c K2b K41 K42 K43 K45 K46 T92
T96
Volvo S90, V90 110-235 245/40R19 A01 LV9 A12 A21 A57
P 110-235 245/40R19 RV9 A99 Car KOV
e4*2007/46*1067*.. 110-235 255/35R19 A01 K1a K2a K2b K3i K5d LV9 Lim NoH S06
110-235 255/40R19 A01 K1a K2a K2b K3i K5d LV9
Volvo S90, V90 /T8 235 245/40R19 A01 LV9 T98 A12 A21 A56
P 235 245/40R19 RV9 T98 A99 Car KOV
e4*2007/46*1067*.. 235 255/35R19 A01 K1a K2a K2b K3i K5d LV9 T96 Lim S06
- Twin Engine Hybrid 235 255/40R19 A01 K1a K2a K2b K3i K5d LV9 T00
Volvo V40 84 - 187 235/35R19 K1c K2b K6g T87 T91 A01 A12 A21
M, M-N2E A58 A99 Flh
e4*2001/116* X4V S02
0076*27-..;
e13*2007/46*1337*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51088 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55088516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J X 19 H2 Typ Y-9019
Hersteller Borbet Vertriebs GmbH
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Volvo V40 CC 84-187 235/35R19 K1c T87 T91 A01 A12 A21
M, M-N2E 84-187 245/35R19 K1c K2b A57 A99 Flh
e4*2001/116* S02
0076*29..;
e13*2007/46*1337*..
- Cross Country
Volvo V70 80-179 235/35R19 K1a K1b K46 T91 A01 A12 A21
B, /-2D, /-N2D, /-N2E 80-179 255/30R19 K1c K2b K41 K42 K45 K46 T91 A99 Car V00
e9*2001/116*0065*..; 80-224 235/40R19 G03 K1a K1b K46 T92 T96 V19 X7V S06
e1*2001/116*0505*..; 80-224 245/35R19 K1c K2b K41 K42 K45 K46 T93
e1*2007/46*0495*..; 80-224 255/35R19 K1c K2b K41 K42 K43 K45 K46 T92
e13*2007/46*1203*.. T96
Volvo V90 Cross 140-235 235/50R19 K1c K2b R70 A01 A12 A21
Country 140-235 245/45R19 K1c K2b A56 A99 KMV
P 140-235 255/45R19 K1c K2b NoH S06
e4*2007/46*1067*01-..
Volvo XC40 110-184 245/45R19 K1a K1b K2a K2b A01 A12 A21
X 110-184 255/45R19 K1c K2c A57 A99 S06
e9*2007/46*3146*.. 110-184 265/45R19 K1c K2c K6v
Volvo XC60 100-242 235/55R19 R70 A01 A12 A21
D, /-2D, /-N2D, /-N2E 100-242 255/45R19 A57 A99 K1c
e9*2001/116*0068*..; K2b S06
e1*2001/116*0507*..;
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC60 140-235 235/55R19 K1c K2c R70 A01 A12 A21
U 140-235 255/45R19 K1c K2c A56 A99 KOV
e4*2007/46*1220*.. 140-235 265/45R19 K1c K2c NoH S06
- ohne Radhaus-
Verbreiterungen
Volvo XC60 140-235 235/55R19 K1a K1b K2c R70 A01 A12 A21
U 140-235 255/45R19 K1a K1b K2c A56 A99 KMV
e4*2007/46*1220*.. 140-235 265/45R19 K1c K2c NoH Z21 S06
- mit Radhaus-
Verbreiterungen
für 21 Zoll Serie
Volvo XC60 140-235 235/55R19 R70 A12 A21 A56
U 140-235 255/45R19 A99 KMV
e4*2007/46*1220*.. 140-235 265/45R19 NoH
- mit Radhaus- Z22 S06
Verbreiterungssatz
für 22 Zoll Serie
Volvo XC60 T8 235 235/55R19 K1c K2c R70 A01 A12 A21
U 235 255/45R19 K1c K2c A56 A99 KOV
e4*2007/46*1220*.. 235 265/45R19 K1c K2c S06
- Twin Engine Hybrid
- ohne Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51088 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55088516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J X 19 H2 Typ Y-9019
Hersteller Borbet Vertriebs GmbH
Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Volvo XC60 T8 235 235/55R19 K1a K1b K2c R70 A01 A12 A21
U 235 255/45R19 K1a K1b K2c A56 A99 KMV
e4*2007/46*1220*.. 235 265/45R19 K1c K2c Z21 S06
- Twin Engine Hybrid
- mit Radhaus-
Verbreiterungen
für 21 Zoll Serie
Volvo XC60 T8 235 235/55R19 R70 A12 A21 A56
U 235 255/45R19 A99 KMV Z22
e4*2007/46*1220*.. 235 265/45R19 S06
- Twin Engine Hybrid
- mit Radhaus-
Verbreiterungssatz
für 22 Zoll Serie
Volvo XC70 120-224 235/45R19 K1c A01 A12 A21
B, /-2D, /-N2D, /-N2E 120-224 245/40R19 K1c K2b K42 K46 A99 Car KMV
e9*2001/116*0065*..; S06
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51088 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55088516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J X 19 H2 Typ Y-9019
Hersteller Borbet Vertriebs GmbH
Seite 7 von 14
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51088 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55088516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J X 19 H2 Typ Y-9019
Hersteller Borbet Vertriebs GmbH
Seite 8 von 14
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motor-
schutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51088 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55088516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J X 19 H2 Typ Y-9019
Hersteller Borbet Vertriebs GmbH
Seite 9 von 14
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenver-
kleidung 300 bis 350 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder Ausschneiden) und
dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden
bzw. nachzuarbeiten und dauerhaft zu befestigen.
K3y An Achse 1 sind die in das Radhaus ragenden Kanten der Befestigungen der Zusatzradabde-
ckungen vor und hinter Radmitte um 20 mm zu kürzen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der Rad-
hausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die Radhausinnenverklei-
dung ist anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51088 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55088516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J X 19 H2 Typ Y-9019
Hersteller Borbet Vertriebs GmbH
Seite 10 von 14
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6n An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K6s An Achse 2 sind die Radhausausschnittkanten im Bereich 250mm vor bis 300mm nach Rad-
mitte vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51088 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55088516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J X 19 H2 Typ Y-9019
Hersteller Borbet Vertriebs GmbH

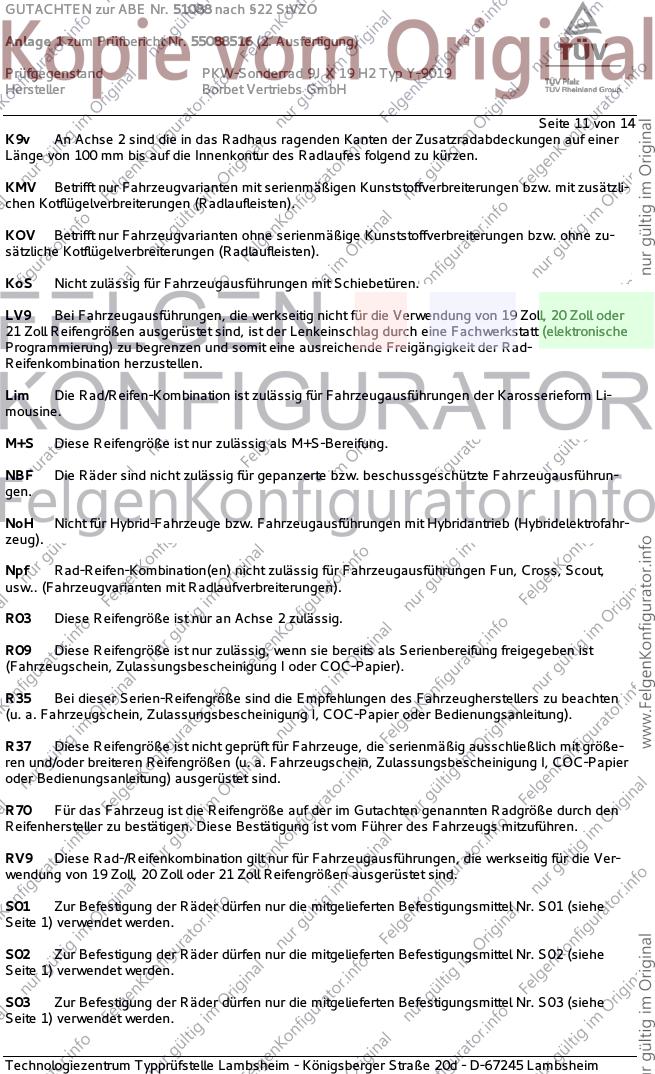

Seite 11 von 14
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
LV9 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 19 Zoll, 20 Zoll oder
21 Zoll Reifengrößen ausgerüstet sind, ist der Lenkeinschlag durch eine Fachwerkstatt (elektronische
Programmierung) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
zeug).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RV9 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen, die werkseitig für die Ver-
wendung von 19 Zoll, 20 Zoll oder 21 Zoll Reifengrößen ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51088 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55088516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J X 19 H2 Typ Y-9019
Hersteller Borbet Vertriebs GmbH

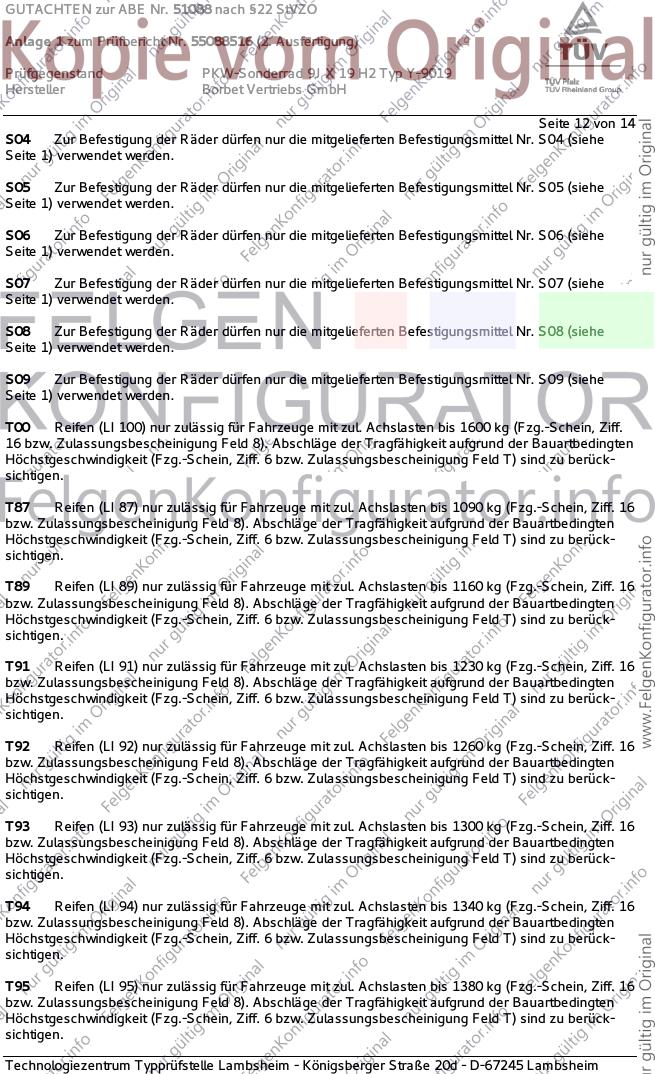

Seite 12 von 14
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51088 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55088516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J X 19 H2 Typ Y-9019
Hersteller Borbet Vertriebs GmbH

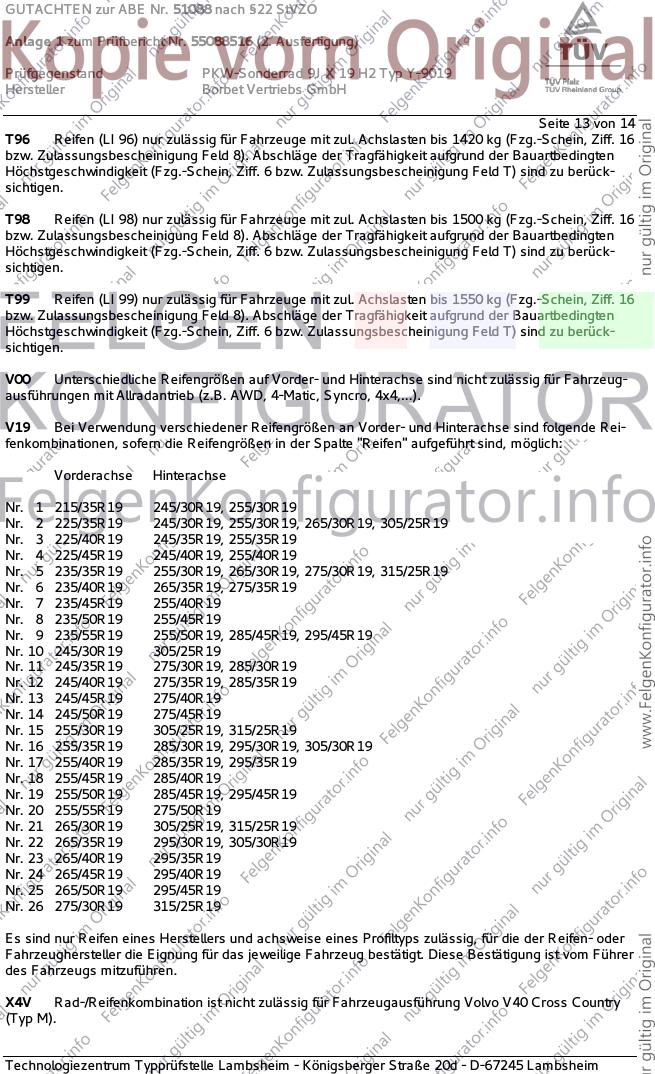

Seite 13 von 14
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19, 315/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 255/55R19 275/50R19
Nr. 21 265/30R19 305/25R19, 315/25R19
Nr. 22 265/35R19 295/30R19, 305/30R19
Nr. 23 265/40R19 295/35R19
Nr. 24 265/45R19 295/40R19
Nr. 25 265/50R19 295/45R19
Nr. 26 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51088 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55088516 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9J X 19 H2 Typ Y-9019
Hersteller Borbet Vertriebs GmbH

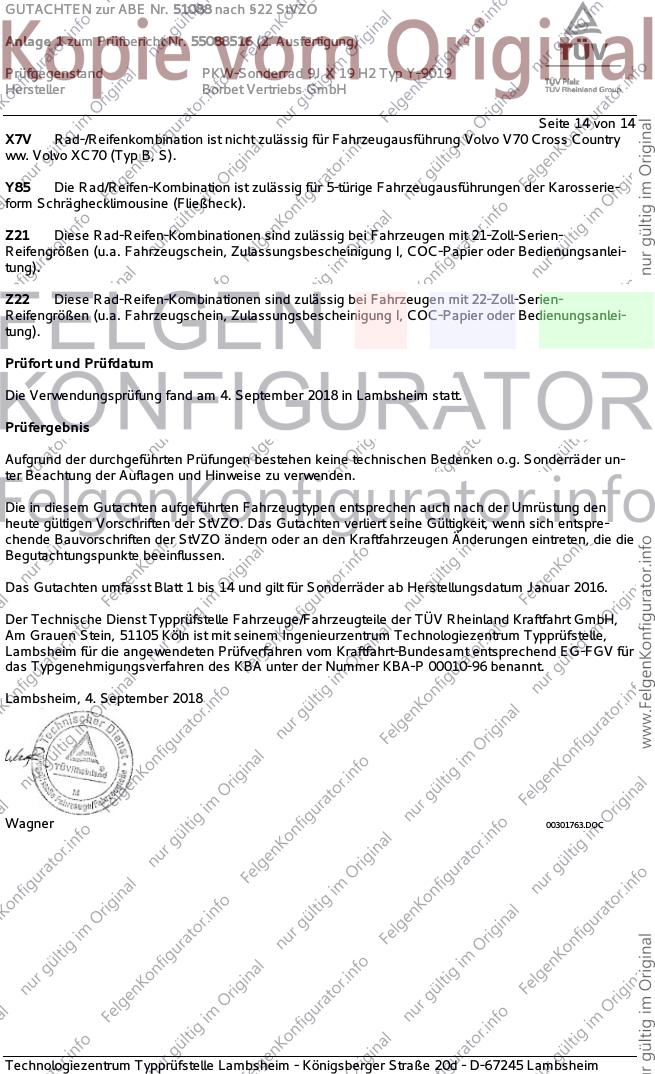

Seite 14 von 14
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserie-
form Schräghecklimousine (Fließheck).
Z21 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 21-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Z22 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 22-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 4. September 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum Januar 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 4. September 2018
Wagner 00301763.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
