GUTACHTEN zur ABE Nr. 51894 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55082117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ RL2-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 1 von 17
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell RL2
Typ RL2-8019
Radgröße 8JX19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
VO RL2-8019 5C / ohne Ring 5/108/63,4 42 820 2300
Kennzeichnungen
KBA-Nummer 51894
Herstellerzeichen FINEST
Radtyp und Ausführung RL2-8019 (s.o.)
Radgröße 8JX19 H2
§ 22 51894
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 140 -
S02 Mutter M12x1,5 Kegel 60° 130 -
S03 Mutter M12x1,5 Kegel 60° 125 -
S04 Mutter M14x1,5 Kegel 60° 135 -
S05 Mutter M14x1,5 Kegel 60° 170 -
S06 Mutter M14x1,5 CL10 Kegel 60° 220 -
S07 Mutter M14x1,5 Kegel 60° 125 -
S08 Mutter M12x1,5 Kegel 60° 135 -
S09 Mutter M14x1,5 Kegel 60° 140 -
S10 Mutter M12x1,5 Kegel 60° 110 -
S11 Schraube M14x1,5 Kegel 60° 140 33
S12 Serienschraube M14x1,5 Kegel 60° 140 33,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Land Rover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51894 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55082117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ RL2-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 225/35R19 K1a K25 K29 K2b K41 K42 K45 K46 A01 A12 A14
DM2 K56 T88 A16 A19 B02
e13*2001/116*0109*. S02
Ford C-Max 63-134 225/35R19 K1a K2b T84 T88 A01 A12 A14
(Compact) 63-134 235/35R19 K1a K1b K2b K5d T87 T91 A16 A19 A58
DXA 63-134 245/30R19 K1c K2a K2b K4i K5d K6i K8e T89 B02 KoS S08
e13*2007/46*1103*..
- incl. Facelift 2015
Ford Edge 132-155 235/55R19 A33 A14 A16 A19
SBF 132-155 255/50R19 A01 A12 K1a K1b K2b A56 S06
e1*2007/46* 132-155 265/50R19 A01 A12 K1a K1b K2b
1524*00-02
Ford Focus (II) 59-166 225/35R19 A01 Car Flh K56 Sth T84 T88 A12 A14 A16
DA3, DB3 59-92,107 215/35R19 Flh Sth T85 A19 B02 S02
e13*2001/116*
0144,0157*..
Ford Focus (III) 63-134 215/35R19 T85 A12 A14 A16
DYB 63-134 225/35R19 T84 T88 A19 A58 Car
§ 22 51894
e13*2007/46*1138*.. 63-134 235/35R19 A01 K1a K8d T87 T91 Flh Lim S02
- incl. Facelift 2014 63-134 245/30R19 A01 K1a K1b K2b K4b K8d T89
Ford Focus (IV) 110-134 225/35R19 K2b T84 T88 A01 A12 A14
DEH 110-134 225/40R19 K2b A16 A19 A58
e13*2007/46*1911*.. 110-134 235/35R19 K1a K2b F24 Flh KOV
110-134 245/35R19 K1a K1b K2b K5b S08
Ford Focus (IV) 63-92 225/35R19 K2b T84 T88 A01 A12 A14
DEH 63-92 225/40R19 K2b A16 A19 A58
e13*2007/46*1911*.. 63-92 235/35R19 K1a K2b F23 Flh KOV
63-92 245/35R19 K1a K1b K2b K5b S08
Ford Focus Cabrio (II) 74-107 225/35R19 K2b K44 K46 K56 T88 A01 A12 A14
DB3 A16 A19 B02
e13*2001/116*0157*. Cbo S02
Ford Focus RS (III) 257 225/35R19 M+S T88 A12 A14 A16
DYB, DYB-RS 257 235/35R19 A01 K1a K2b A19 A56 Flh
e13*2007/46*1138*..; 257 245/30R19 A01 K1a K2b T89 S02
e13*2007/46*1616*..
Ford Focus ST (III) 136, 184 225/35R19 T88 A12 A14 A16
DYB 136, 184 235/35R19 A01 K1a K8d A19 A58 Car
e13*2007/46*1138*.. 136, 184 245/30R19 A01 K1a K1b K2b K4b K8d T89 Flh S02
- incl. Facelift 2015
Ford Focus Turnier 63-134 225/35R19 K2b T84 T88 A01 A12 A14
(IV) 63-134 225/40R19 K2b A16 A19 A58
DEH 63-134 235/35R19 K1a K2b Car F24 KOV
e13*2007/46*1911*.. 63-134 245/35R19 K1a K1b K2b K5b S08
Ford Galaxy (II) 74-149 235/40R19 T96 A12 A14 A16
WA6 A19 A58 B02
e13*2001/116* S05
0185*00-23
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51894 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55082117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ RL2-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Galaxy (III) 88-177 235/45R19 T95 T99 A12 A14 A16
WA6 88-177 245/40R19 T94 T98 A19 A57 S06
e13*2001/116* 88-177 245/45R19
0185*24-..
- ab MJ 2016 (MK3)
Ford Kuga (I) 100-147 235/45R19 A12 A14 A16
DM2 100-147 245/40R19 A19 A57 B02
e13*2001/116* 100-147 245/45R19 S02
0109*19-31
Ford Kuga (II) 85-134 225/45R19 R37 A12 A14 A16
DM2 85-178 235/40R19 A19 A57 S08
e13*2001/116* 85-178 235/45R19
0109*31-.. 85-178 245/40R19
- ab Modell 2013 85-178 245/45R19 A01 G01
- incl. Facelift 2016
Ford Mondeo (III) 66-166 225/35R19 K1c K2b K56 T84 T88 A01 A12 A14
B4Y, B5Y A16 A19 A58
e1*98/14* B02 Flh Sth
0154,0155*.. S10
Ford Mondeo (IV) 74-176 235/35R19 A01 G40 K2b T87 T91 A12 A14 A16
§ 22 51894
BA7 74-176 235/40R19 A01 G81 K2b R69 A19 A58 B02
e13*2001/116* 74-176 245/30R19 A01 K2b T89 X98 Flh Lim S01
0249*00-25 74-176 245/30R19 A01 G98 K2b T89
- incl. Facelift 2010 74-176 245/35R19 A01 G81 K2b T89 T93
81,92,107 225/35R19 A01 G40 T88 X98
81,92,107 225/35R19 R69 T88
Ford Mondeo (V) 85-177 225/40R19 T89 T93 A12 A14 A16
BA7 85-177 235/40R19 A01 K2b K6g A19 A57 Flh
e13*2001/116* 85-177 245/35R19 A01 K1a K1b K2b K4i K6g K6j T89 Lim S08
0249*26-.. T93
- ab MJ 2015 (MK5)
Ford Mondeo Turnier 66-166 225/35R19 K1c K2b T88 A01 A12 A14
(III) 66-166 235/35R19 G01 K1c K2b K46 T87 T91 A16 A19 A58
BWY B02 Car S10
e1*98/14*0156*..
Ford Mondeo Turnier 74-176 235/35R19 G40 K2b T87 T91 A01 A12 A14
(IV) 74-176 235/40R19 G81 K2b R69 T92 T96 A16 A19 A58
BA7 74-176 245/35R19 G81 K2b T89 T93 B02 Car S01
e13*2001/116* 81,92 225/35R19 G40 T88 X98
0249*00-25 81,92 245/30R19 K2b T89 X98
- incl. Facelift 2010 81,92 245/30R19 G98 K2b T89
Ford Mondeo Turnier 85-177 225/40R19 T89 T93 A12 A14 A16
(V) 85-177 235/40R19 A01 K2b K6g A19 A57 Car
BA7 85-177 245/35R19 A01 K1a K1b K2b K4i K6g K6j T89 S08
e13*2001/116* T93
0249*26-..
- ab MJ 2015 (MK5)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51894 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55082117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ RL2-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford S-Max (I) 74-176 225/40R19 T93 A12 A14 A16
WA6 74-176 235/40R19 T92 T96 A19 A58 B02
e13*2001/116* 74-176 245/35R19 A01 K2b T93 S05
0185*00-23
Ford S-Max (II) 88-177 235/45R19 T95 T99 A12 A14 A16
WA6 88-177 245/40R19 T94 T98 A19 A57 S06
e13*2001/116* 88-177 245/45R19
0185*24-..
- ab MJ 2016
Ford Transit/Tourneo 55-125 225/40R19 T89 T93 A12 A14 A16
Connect 55-125 235/35R19 A01 K1a K1b K2b K4i K6f T91 A19 A58 S08
PJ2, PU2 55-125 245/35R19 A01 K1a K1b K2b K4i K6f T93 T97
e1*2001/116*
0207*16-25;
e1*2007/46*
0272*04-14,
- Modell 2014 bis 2017
- mit Radmuttern
M12x1,5
Jaguar F-Pace 120-132 235/55R19 A10 A14 A16 A19
§ 22 51894
DC 120-132 245/55R19 A32 A57 S07
e11*2007/46*3324*.. 120-280 255/55R19 A98
120-280 265/50R19 A12
120-280 265/55R19 A12
Jaguar S-Type 147-219 235/35R19 K42 R37 T91 A01 A12 A14
CCX 147-219 245/35R19 K1a K2b K42 K44 T93 A16 A19 B02
e11*98/14*0115*.. K41 K56 S03
Jaguar X-Type 96-170 225/35R19 K1a K2b K41 K42 K45 K46 L02 T88 A01 A12 A14
CF1 Y16 A16 A19 B02
e11*98/14*0176*.. Lim S10
Jaguar XE 120-184 225/40R19 T93 A12 A14 A16
JA 120-184 235/35R19 A01 K1a T91 A19 A58 Lim
e11*2007/46*2150*.. 120-184 235/40R19 A01 K1a P35 V19 S03
120-184 245/35R19 A01 K1a T93
Jaguar XF 120-202 235/40R19 A10 A14 A16 A19
CC9 120-202 235/45R19 A12 B03 Lim S03
e11*2001/116*0323*. 120-202 245/40R19 A32
Jaguar XF 120-221 225/45R19 A12 R37 T92 T96 A14 A16 A19
JB 120-221 235/40R19 A32 R37 T92 T96 A58 Lim V19
e11*2007/46*2981*.. 120-280 245/40R19 A91 S03
Jaguar XJ 152-291 245/40R19 R37 T94 T98 A12 A14 A16
N*3 152-291 245/45R19 A01 K41 M+S R09 A19 B02 NBF
e11*2001/116*0217*.. 152-291 255/40R19 A01 K41 S03
Land Rover Discovery 110-177 225/55R19 A12 A14 A16 A19
Sport 110-177 235/50R19 A98 A57 S04
LC 110-177 235/55R19 A12
e11*2007/46*1659*.. 110-177 245/50R19 A01 A12 K1a
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51894 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55082117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ RL2-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Land Rover 110-171 235/55R19 K1a K2b A01 A12 A14
Freelander 2 110-171 255/50R19 K1c K2b A16 A19 S09
LF
e11*2001/116*0300*.
Land Rover Range- 110-177 235/50R19 A12 A14 A16
Rover Evoque 110-177 235/55R19 A19 A57 Cbo
LV, LV-A 110-177 255/45R19 Cpe Y85 S09
e11*2007/46*0223*..;
e3*2007/46*0221*..
Land Rover Range- 132, 177 235/55R19 A10 R37 A14 A16 A19
Rover Velar 132, 177 245/55R19 A10 R37 A56 S09
LY 132-280 255/55R19 A10
e11*2007/46*3954*.. 132-280 265/50R19 A32
132-280 265/55R19 A12
Volvo C30 73-169 225/35R19 K1c K25 K2b K42 T84 T88 A01 A12 A14
M, M-2D 73-169 235/35R19 K1c K2b K41 K42 K45 LK6 A16 A19 A58
e4*2001/116*0076*.., B02 Com S10
e1*2001/116*0427*..
Volvo C70 100-169 225/35R19 T88 A12 A14 A16
§ 22 51894
M 100-169 235/35R19 T87 T91 A19 B02 Cbo
e4*2001/116*0076 S10
*08-..
Volvo S40, V50 73-169 225/35R19 K1c K25 K2b K41 K42 K45 K46 T84 A01 A12 A14
M T88 A16 A19 B02
e4*2001/116*0076*.. 73-169 235/35R19 K1c K2b K42 K43 K45 K46 LK6 T87 Car Lim S10
T88
Volvo S60, V60 84-177 225/35R19 A58 K2b K4i K6f T88 A01 A12 A14
F, F-N2D 84-177 245/30R19 A58 K1c K2b K4i K6f T89 A16 A19 A57
e9*2007/46*0023*..; 84-180 235/35R19 K1a K1b K2b K4i K6f T87 T91 Car Lim Npf
e13*2007/46*1157*.. 84-242 235/40R19 G03 K1a K1b K2b K3i K4i K6f V00 V19 S11
84-242 245/35R19 K1c K2b K4i K6f T89 T93
Volvo S60CC, V60CC 110-187 225/45R19 A12 A14 A16
F 110-187 235/40R19 A19 A57 Car
e9*2007/46*0023*.. 110-187 235/45R19 A01 K3s KMV Lim S11
110-187 245/40R19
Volvo S80 80-180 235/35R19 T91 A12 A14 A16
A, A-2D 80-232 225/40R19 T93 A19 S11
e9*2001/116*0057*.., 80-232 235/40R19 A01 G03 T92 T96
e1*2001/116*0504*.. 80-232 235/40R19 R09 T92 T96
80-232 245/35R19 A01 K1a K1b K2b K46 T93
Volvo S90, V90 110-187 225/45R19 A12 R37 A14 A16 A19
P 110-187 235/40R19 A98 R37 A57 Car KOV
e4*2007/46*1067*.. 110-235 245/40R19 A98 Lim NoH S12
Volvo S90, V90 /T8 235 245/40R19 A98 T98 A14 A16 A19
P A56 Car KOV
e4*2007/46*1067*.. Lim S12
- Twin Engine Hybrid
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51894 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55082117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ RL2-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V40 84 - 187 225/35R19 T84 T88 A12 A14 A16
M, M-N2E 84 - 187 235/35R19 A01 K1a K1b K6g T87 T91 A19 A58 Flh
e4*2001/116* 84 - 187 245/30R19 A01 K1c K2b K6g T89 V19 X4V S02
0076*27-..;
e13*2007/46*1337*..
Volvo V40 CC 84-187 225/40R19 A33 A14 A16 A19
M, M-N2E 84-187 235/35R19 A01 A12 K1a K1b T87 T91 A57 Flh S02
e4*2001/116* 84-187 245/35R19 A01 A12 K1c
0076*29..;
e13*2007/46*1337*..
- Cross Country
Volvo V60 120-162 235/40R19 G81 K1a K1b K2b K3i K4i K5b K6f A01 A12 A14
G T96 A16 A19 A56
e9*2007/46*0093*.. 120-162 245/35R19 K1c K2b K4i K6f T93 Car S11
- Twin Engine Hybrid
Volvo V60 110-184 225/40R19 R37 T89 T93 A12 A14 A16
Z 110-240 235/40R19 A19 A57 Car
e4*2007/46*1315* 110-240 245/40R19 A01 G74 LV4 KOV S12
110-240 245/40R19 A12 Z20
Volvo V70 120-224 235/40R19 R09 T92 T96 A12 A14 A16
§ 22 51894
B, /-2D, /-N2D, /-N2E 80-179 235/35R19 T91 A19 Car X7V
e9*2001/116*0065*..; 80-224 225/40R19 T93 S11
e1*2001/116*0505*..; 80-224 235/40R19 A01 G03 T92 T96
e1*2007/46*0495*..; 80-224 245/35R19 A01 K1a K1b K46 T93
e13*2007/46*1203*..
Volvo V90 Cross 140-235 235/50R19 A01 A12 K1a K2b A14 A16 A19
Country 140-235 245/45R19 A98 A56 KMV
P 140-235 255/45R19 A01 A12 K1a K2b NoH
e4*2007/46*1067*01-.. S12
Volvo XC40 110-184 235/50R19 K1a K1b K2a K2b A01 A12 A14
X 110-184 245/45R19 K2b A16 A19 A57
e9*2007/46*3146*.. 110-184 245/50R19 K1c K2c S12
110-184 255/45R19 K1a K1b K2a K2b
Volvo XC60 100-242 235/55R19 K1c K2b A01 A12 A14
D, /-2D, /-N2D, /-N2E 100-242 245/50R19 K1c K2b A16 A19 A57
e9*2001/116*0068*..; 100-242 255/45R19 K1c K2b S11
e1*2001/116*0507*..; 100-242 255/50R19 K1c K2b
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC60 110-240 235/50R19 A98 K1c K2b A01 A14 A16
U 110-240 235/55R19 A12 K1c K2b A19 A57 KOV
e4*2007/46*1220*.. 110-240 245/50R19 A12 K1c K2c NoH S12
- ohne Radhaus- 110-240 255/45R19 A12 K1c K2b
Verbreiterungen 110-240 255/50R19 A12 K1c K2c
Volvo XC60 110-240 235/50R19 A98 A14 A16 A19
U 110-240 235/55R19 A12 A57 KMV
e4*2007/46*1220*.. 110-240 245/50R19 A01 A12 K1a K1b K2c NoH
- mit Radhaus- 110-240 255/45R19 A12 Z21 S12
Verbreiterungen 110-240 255/50R19 A01 A12 K1c K2c
für 21 Zoll Serie
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51894 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55082117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ RL2-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC60 110-240 235/50R19 A98 A14 A16 A19
U 110-240 235/55R19 A12 A57 KMV
e4*2007/46*1220*.. 110-240 245/50R19 A12 NoH
- mit Radhaus- 110-240 255/45R19 A12 Z22 S12
Verbreiterungssatz 110-240 255/50R19 A12
für 22 Zoll Serie
Volvo XC60 T8 223-235 235/50R19 A98 K1c K2b A01 A14 A16
U 223-235 235/55R19 A12 K1c K2b A19 A56 KOV
e4*2007/46*1220*.. 223-235 245/50R19 A12 K1c K2c S12
- Twin Engine Hybrid 223-235 255/45R19 A12 K1c K2b
- ohne Radhaus- 223-235 255/50R19 A12 K1c K2c
Verbreiterungen
Volvo XC60 T8 223-235 235/50R19 A98 A14 A16 A19
U 223-235 235/55R19 A12 A56 KMV Z21
e4*2007/46*1220*.. 223-235 245/50R19 A01 A12 K1a K1b K2c S12
- Twin Engine Hybrid 223-235 255/45R19 A12
- mit Radhaus- 223-235 255/50R19 A01 A12 K1c K2c
Verbreiterungen
für 21 Zoll Serie
Volvo XC60 T8 223-235 235/50R19 A98 A14 A16 A19
§ 22 51894
U 223-235 235/55R19 A12 A56 KMV Z22
e4*2007/46*1220*.. 223-235 245/50R19 A12 S12
- Twin Engine Hybrid 223-235 255/45R19 A12
- mit Radhaus- 223-235 255/50R19 A12
Verbreiterungssatz
für 22 Zoll Serie
Volvo XC70 120-224 225/45R19 T92 T96 A12 A14 A16
B, /-2D, /-N2D, /-N2E 120-224 235/45R19 A01 K1a A19 Car KMV
e9*2001/116*0065*..; 120-224 245/40R19 A01 K1c S11
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC90 140-235 235/55R19 A98 A07 A14 A16
L 140-235 245/55R19 A12 A19 A57 NoH
e4*2007/46*0929*.. 140-235 255/50R19 A12 XCg S11
140-235 255/55R19 A12
Volvo XC90 140-235 235/55R19 A98 A07 A14 A16
L 140-235 245/55R19 A12 A19 A57 NoH
e4*2007/46*0929*.. 140-235 255/50R19 A01 A12 K1a K1b K2b LV3 S11
140-235 255/55R19 A01 A12 K1a K1b K2b LV3
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51894 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55082117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ RL2-8019
Hersteller Kautschuk-Verwertungs GmbH

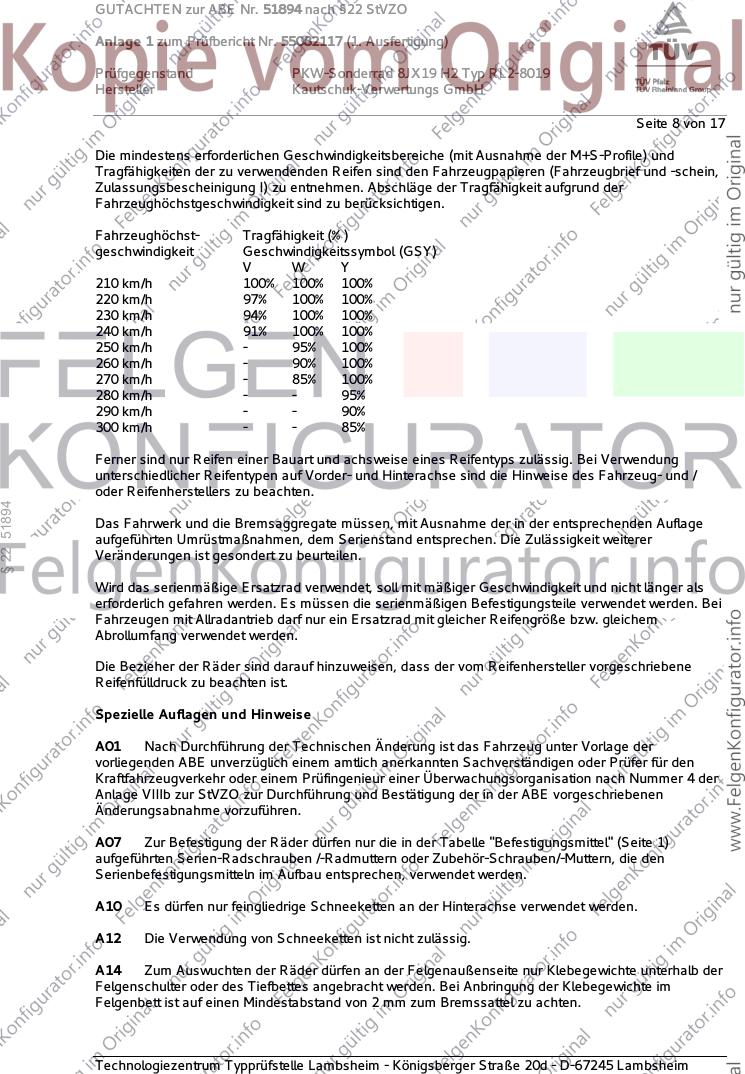

Seite 8 von 17
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
§ 22 51894
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1)
aufgeführten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den
Serienbefestigungsmitteln im Aufbau entsprechen, verwendet werden.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51894 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55082117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ RL2-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 9 von 17

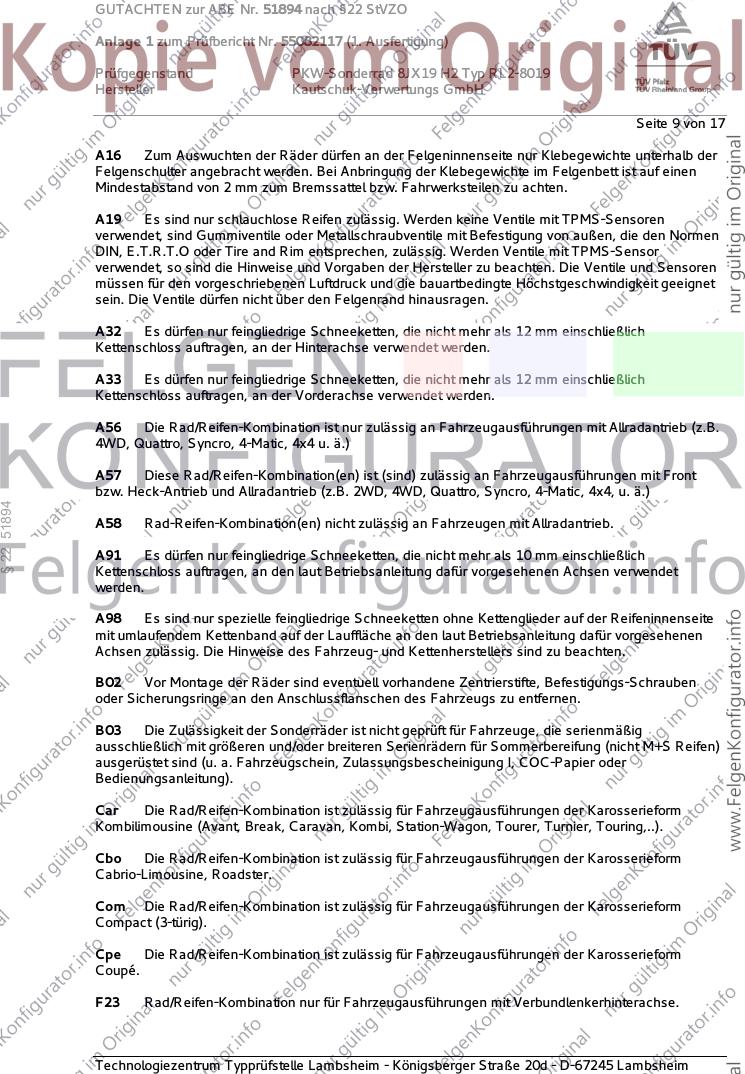

A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
§ 22 51894
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Compact (3-türig).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51894 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55082117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ RL2-8019
Hersteller Kautschuk-Verwertungs GmbH
Seite 10 von 17

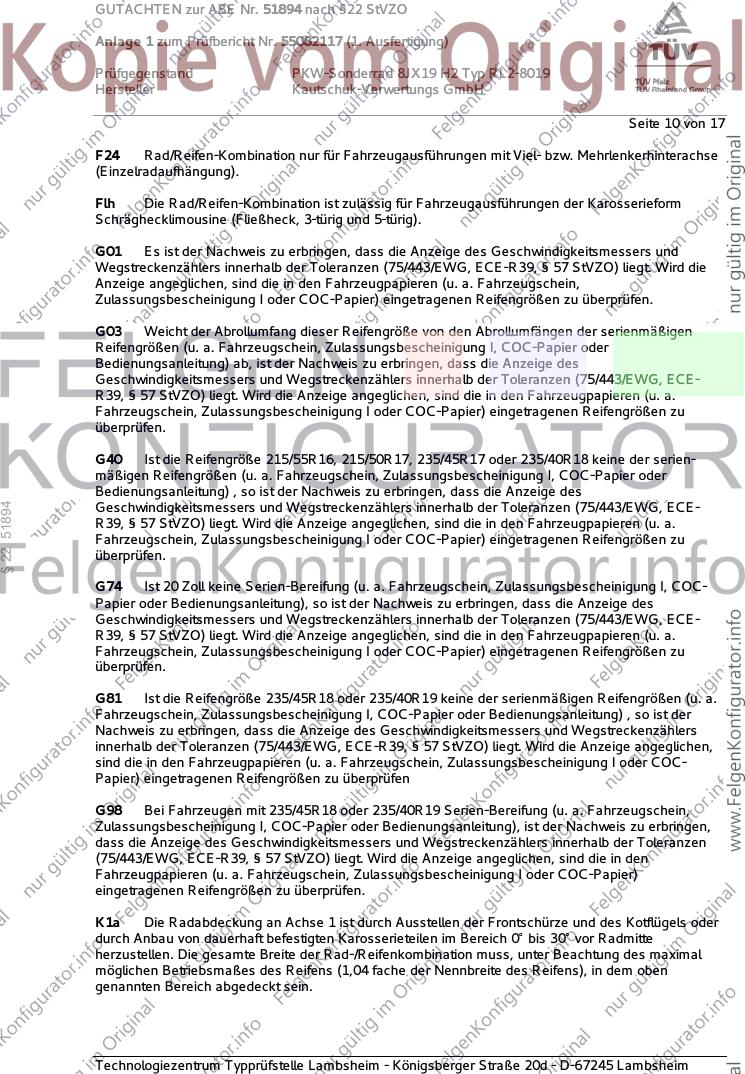

F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
§ 22 51894
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G74 Ist 20 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51894 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55082117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ RL2-8019
Hersteller Kautschuk-Verwertungs GmbH

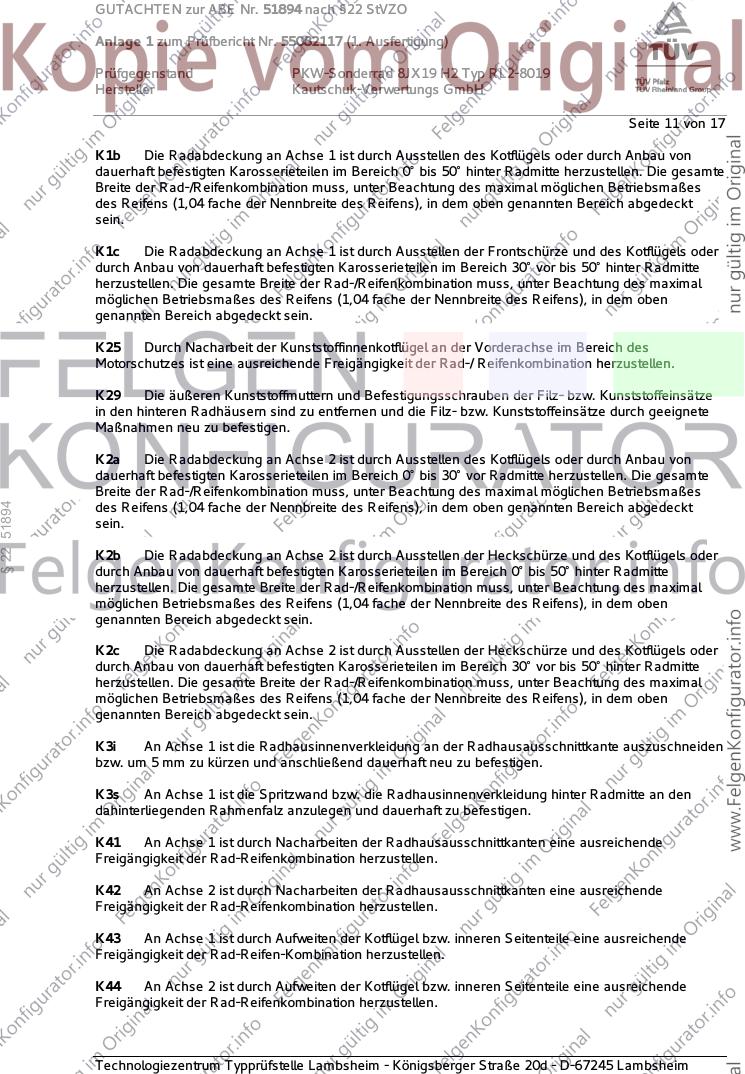

Seite 11 von 17
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze
in den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
§ 22 51894
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51894 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55082117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ RL2-8019
Hersteller Kautschuk-Verwertungs GmbH

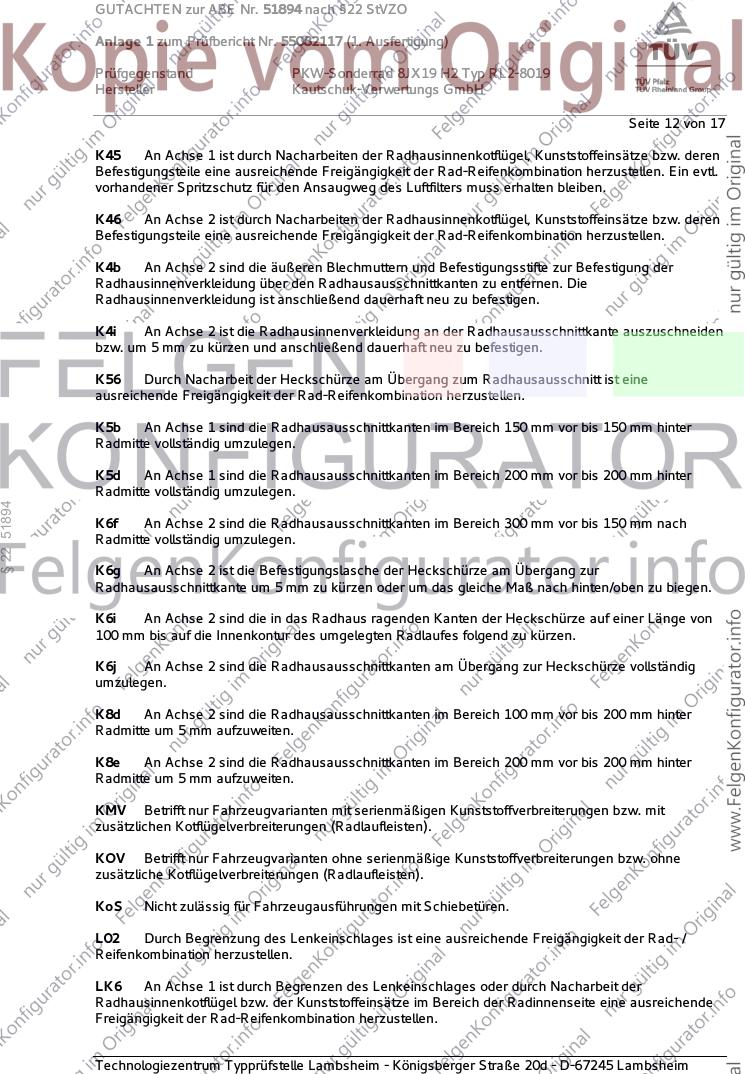

Seite 12 von 17
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die
Radhausinnenverkleidung ist anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
§ 22 51894
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51894 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55082117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ RL2-8019
Hersteller Kautschuk-Verwertungs GmbH

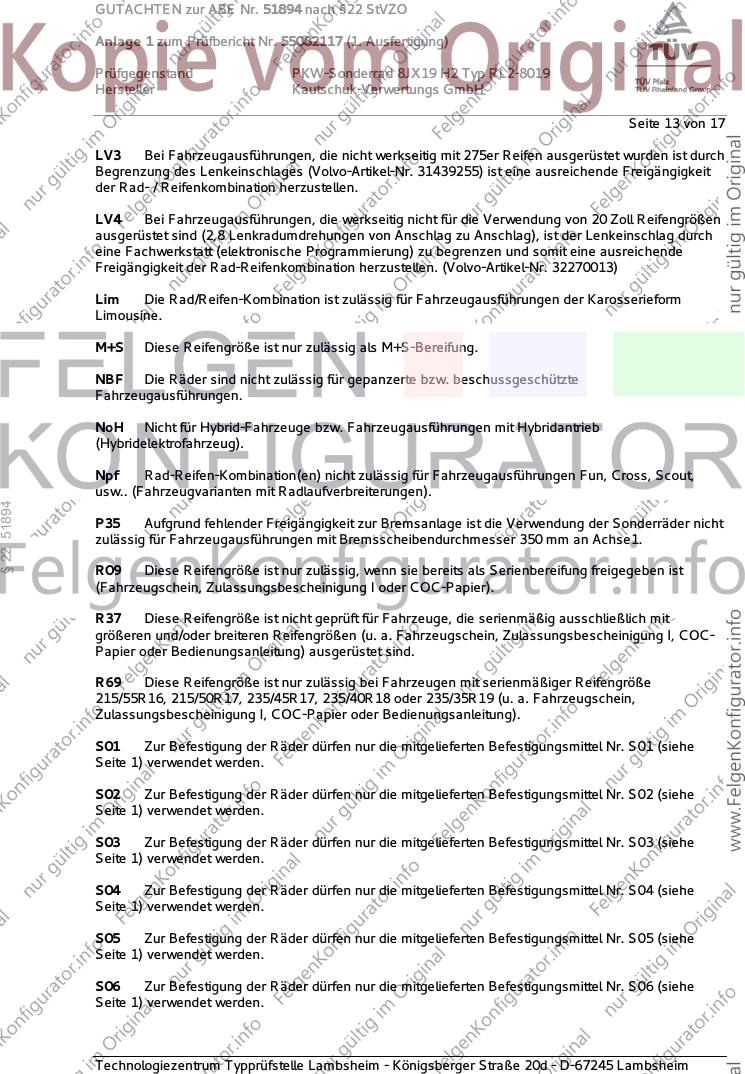

Seite 13 von 17
LV3 Bei Fahrzeugausführungen, die nicht werkseitig mit 275er Reifen ausgerüstet wurden ist durch
Begrenzung des Lenkeinschlages (Volvo-Artikel-Nr. 31439255) ist eine ausreichende Freigängigkeit
der Rad- / Reifenkombination herzustellen.
LV4 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 20 Zoll Reifengrößen
ausgerüstet sind (2,8 Lenkradumdrehungen von Anschlag zu Anschlag), ist der Lenkeinschlag durch
eine Fachwerkstatt (elektronische Programmierung) zu begrenzen und somit eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen. (Volvo-Artikel-Nr. 32270013)
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw.. (Fahrzeugvarianten mit Radlaufverbreiterungen).
§ 22 51894
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51894 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55082117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ RL2-8019
Hersteller Kautschuk-Verwertungs GmbH

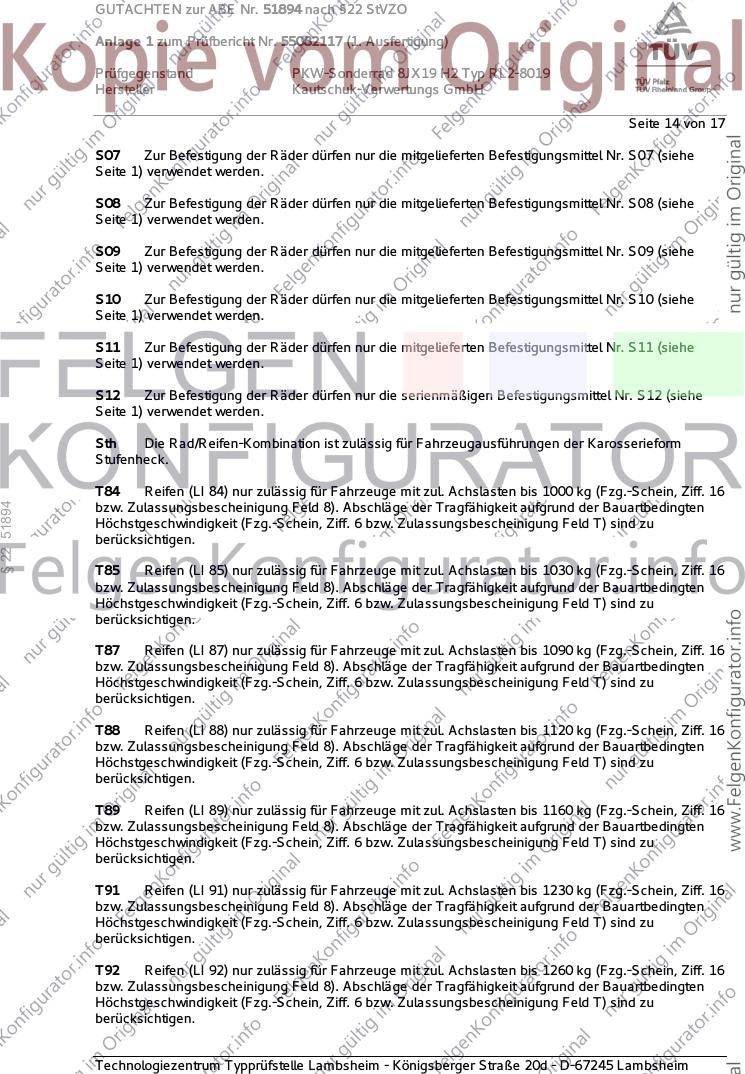

Seite 14 von 17
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
S12 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S12 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
§ 22 51894
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51894 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55082117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ RL2-8019
Hersteller Kautschuk-Verwertungs GmbH

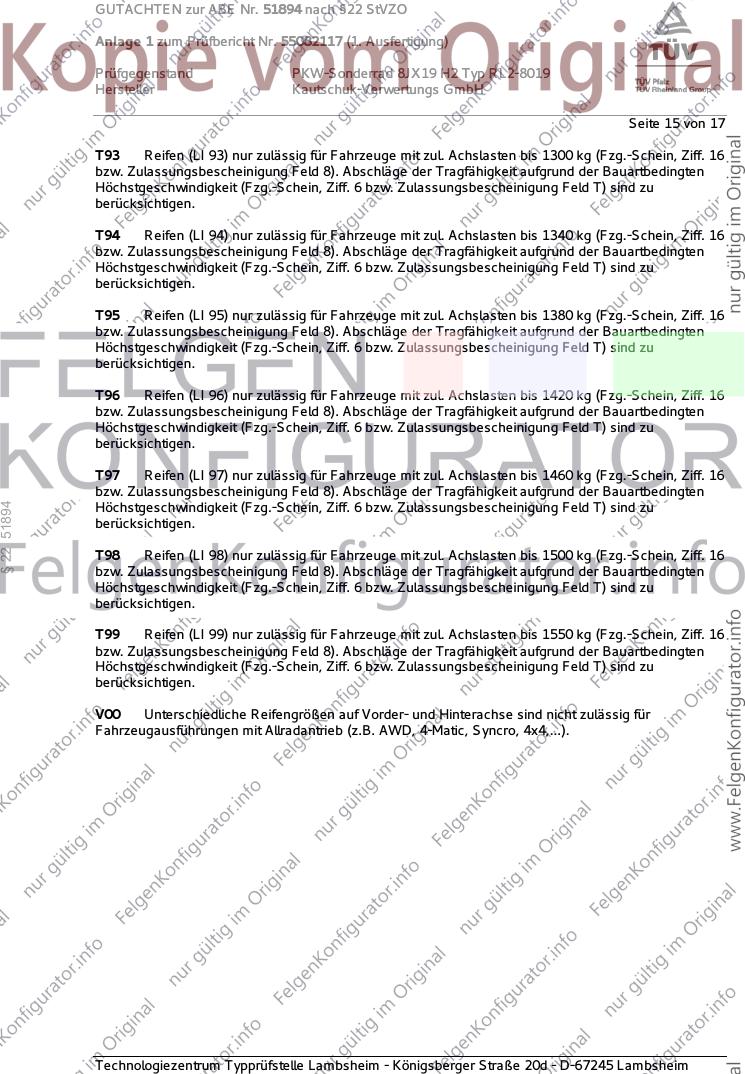

Seite 15 von 17
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§ 22 51894
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51894 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55082117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ RL2-8019
Hersteller Kautschuk-Verwertungs GmbH

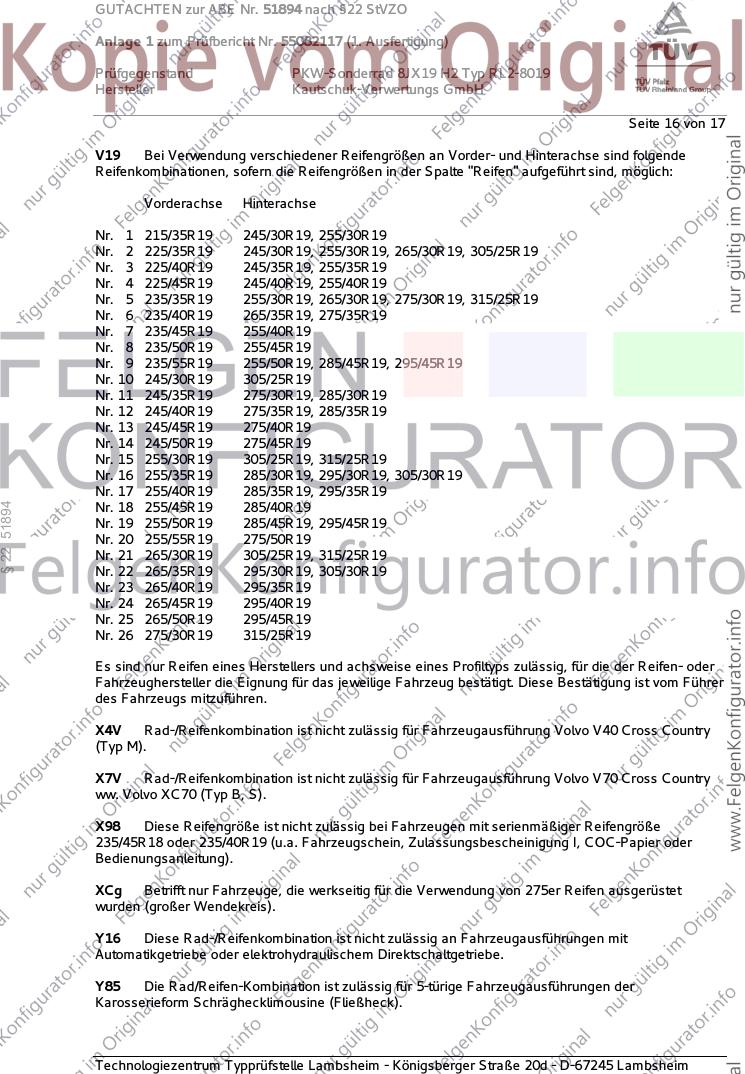

Seite 16 von 17
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19, 315/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
§ 22 51894
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 255/55R19 275/50R19
Nr. 21 265/30R19 305/25R19, 315/25R19
Nr. 22 265/35R19 295/30R19, 305/30R19
Nr. 23 265/40R19 295/35R19
Nr. 24 265/45R19 295/40R19
Nr. 25 265/50R19 295/45R19
Nr. 26 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
235/45R18 oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
XCg Betrifft nur Fahrzeuge, die werkseitig für die Verwendung von 275er Reifen ausgerüstet
wurden (großer Wendekreis).
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51894 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55082117 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19 H2 Typ RL2-8019
Hersteller Kautschuk-Verwertungs GmbH

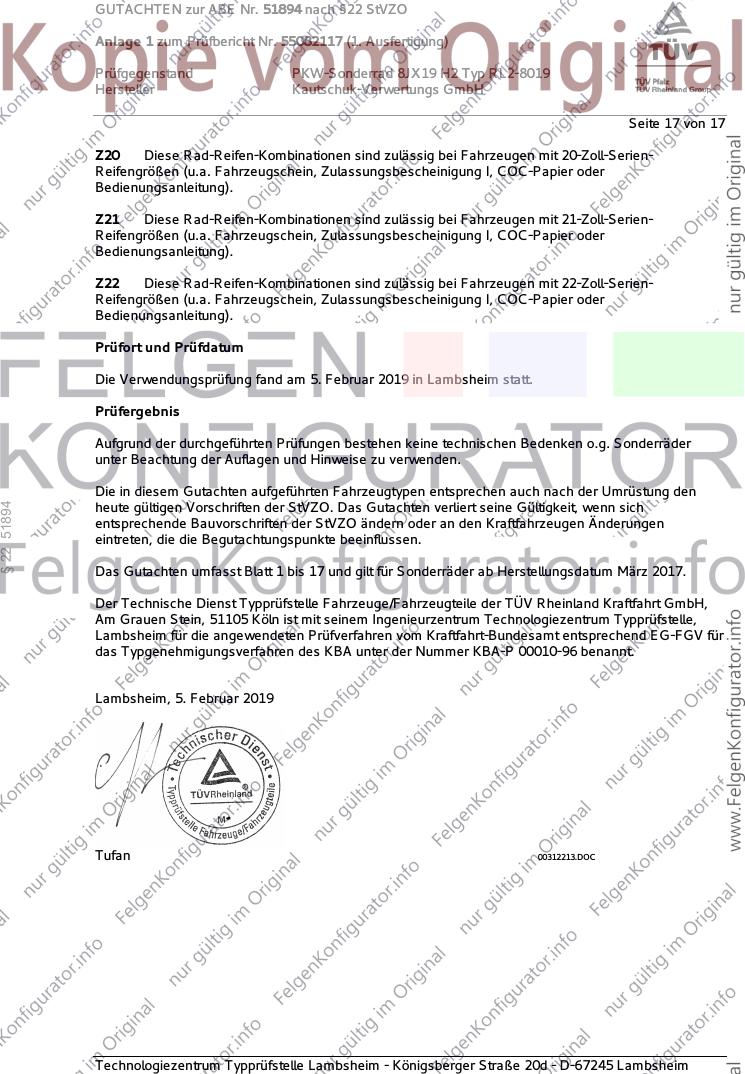

Seite 17 von 17
Z20 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 20-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z21 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 21-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z22 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 22-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 5. Februar 2019 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
§ 22 51894
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum März 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. Februar 2019
Tufan 00312213.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
