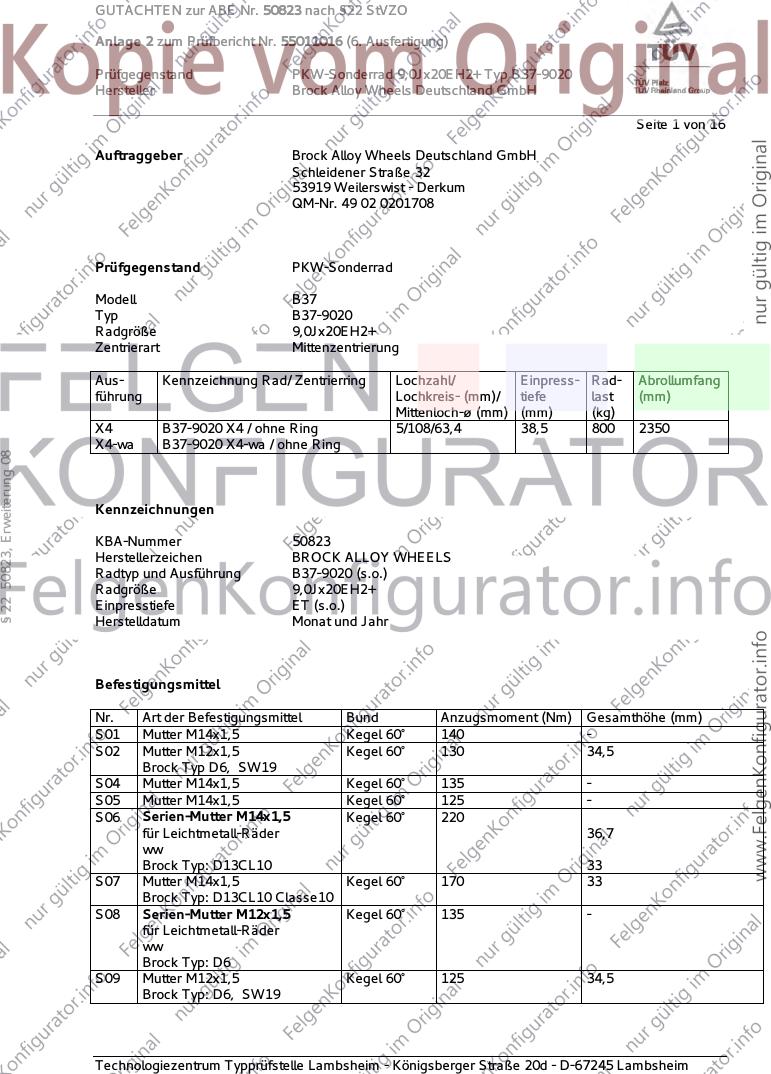

GUTACHTEN zur ABE Nr. 50823 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55011016 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2+ Typ B37-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 16
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0201708
Prüfgegenstand PKW-Sonderrad
Modell B37
Typ B37-9020
Radgröße 9,0Jx20EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
X4 B37-9020 X4 / ohne Ring 5/108/63,4 38,5 800 2350
X4-wa B37-9020 X4-wa / ohne Ring
§ 22 50823, Erweiterung 08
Kennzeichnungen
KBA-Nummer 50823
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B37-9020 (s.o.)
Radgröße 9,0Jx20EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Gesamthöhe (mm)
S01 Mutter M14x1,5 Kegel 60° 140 -
S02 Mutter M12x1,5 Kegel 60° 130 34,5
Brock Typ D6, SW19
S04 Mutter M14x1,5 Kegel 60° 135 -
S05 Mutter M14x1,5 Kegel 60° 125 -
S06 Serien-Mutter M14x1,5 Kegel 60° 220
für Leichtmetall-Räder 36,7
ww
Brock Typ: D13CL10 33
S07 Mutter M14x1,5 Kegel 60° 170 33
Brock Typ: D13CL10 Classe10
S08 Serien-Mutter M12x1,5 Kegel 60° 135 -
für Leichtmetall-Räder
ww
Brock Typ: D6
S09 Mutter M12x1,5 Kegel 60° 125 34,5
Brock Typ: D6, SW19
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50823 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55011016 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2+ Typ B37-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 16
Befestigungsmittel - Fortsetzung –
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S03 Serien-Schraube M14x1,5 Kegel 60° 140 31,5
S10 Schraube M14x1,5 Kegel 60° 140 33
Brock Typ: DN4626005, SW17
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
§ 22 50823, Erweiterung 08
Hersteller Ford
Jaguar
Land Rover
Volvo
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 235/30R20 G01 K1c K25 K29 K2b K41 K44 K46 A01 A12 A14
DM2 K56 L02 R70 T88 A18 B02 S02
e13*2001/116*0109*.
Ford Edge 132-155 245/45R20 A07 A12 A14
SBF 132-155 255/45R20 A01 K1a K1b K2b A18 A56 S06
e1*2007/46*1524*00-02 132-155 265/40R20 A01 K1a K1b K2a K2b
132-155 265/45R20 A01 K1a K1b K2a K2b
132-155 275/40R20 A01 K1c K2c
Ford Focus (II) 166 235/30R20 G01 K1c K2b K41 K44 K46 K56 R70 A01 A12 A14
DA3, DB3 T88 A18 B02 Car
e13*2001/116*0144,0157*.. 59-107 235/30R20 G01 K1c K2b K41 K44 K46 K56 LK6 Flh Sth S02
R70 T88
Ford Focus Active (IV) 63-134 225/35R20 K5d K5x K6i K6w T90 A01 A07 A12
DEH 63-134 235/35R20 K5d K5x K6i K6w T88 T92 A14 A18 A58
e13*2007/46*1911*03-.. 63-134 245/30R20 K1a K2b K4h K5d K5x K6i K6x K8e F24 Flh KMV
T90 V20 S08
63-134 245/35R20 K1a K2b K3s K3v K4h K5d K5x K6i
K6x K8e
63-134 255/30R20 K1a K2b K3s K3v K4g K5d K5x K6i
K6y K7b K8e T88 T92
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

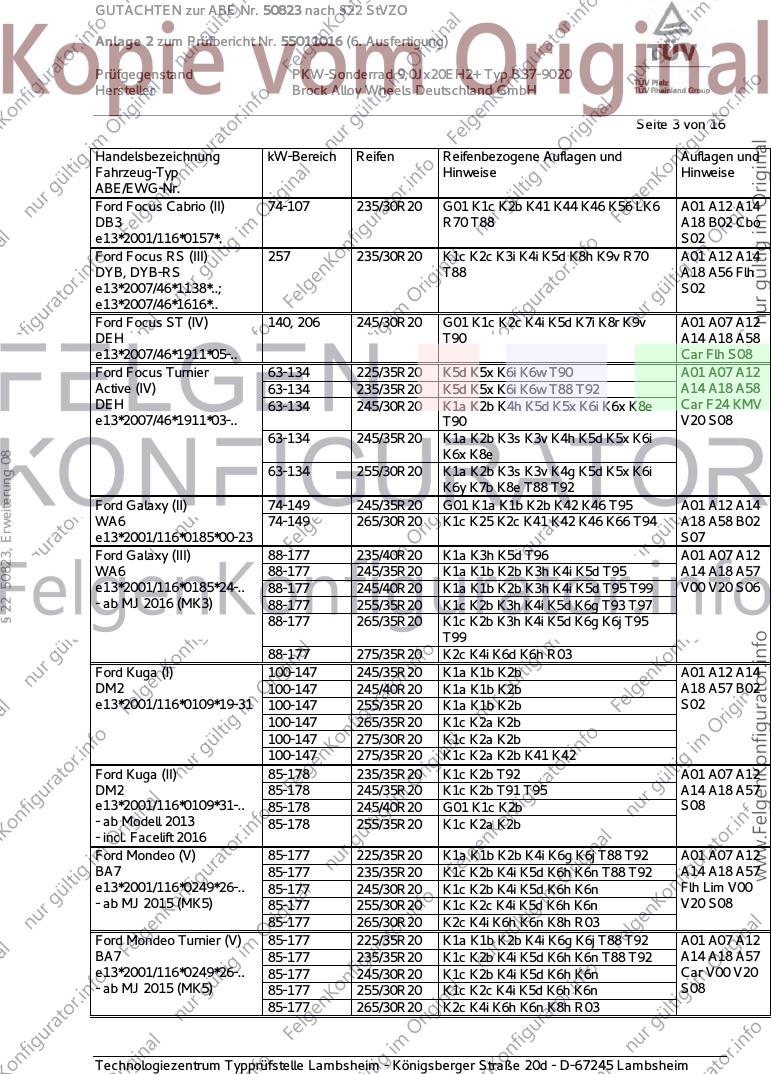

GUTACHTEN zur ABE Nr. 50823 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55011016 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2+ Typ B37-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus Cabrio (II) 74-107 235/30R20 G01 K1c K2b K41 K44 K46 K56 LK6 A01 A12 A14
DB3 R70 T88 A18 B02 Cbo
e13*2001/116*0157*. S02
Ford Focus RS (III) 257 235/30R20 K1c K2c K3i K4i K5d K8h K9v R70 A01 A12 A14
DYB, DYB-RS T88 A18 A56 Flh
e13*2007/46*1138*..; S02
e13*2007/46*1616*..
Ford Focus ST (IV) 140, 206 245/30R20 G01 K1c K2c K4i K5d K7i K8r K9v A01 A07 A12
DEH T90 A14 A18 A58
e13*2007/46*1911*05-.. Car Flh S08
Ford Focus Turnier 63-134 225/35R20 K5d K5x K6i K6w T90 A01 A07 A12
Active (IV) 63-134 235/35R20 K5d K5x K6i K6w T88 T92 A14 A18 A58
DEH 63-134 245/30R20 K1a K2b K4h K5d K5x K6i K6x K8e Car F24 KMV
e13*2007/46*1911*03-.. T90 V20 S08
63-134 245/35R20 K1a K2b K3s K3v K4h K5d K5x K6i
K6x K8e
§ 22 50823, Erweiterung 08
63-134 255/30R20 K1a K2b K3s K3v K4g K5d K5x K6i
K6y K7b K8e T88 T92
Ford Galaxy (II) 74-149 245/35R20 G01 K1a K1b K2b K42 K46 T95 A01 A12 A14
WA6 74-149 265/30R20 K1c K25 K2c K41 K42 K46 K66 T94 A18 A58 B02
e13*2001/116*0185*00-23 S07
Ford Galaxy (III) 88-177 235/40R20 K1a K3h K5d T96 A01 A07 A12
WA6 88-177 245/35R20 K1a K1b K2b K3h K4i K5d T95 A14 A18 A57
e13*2001/116*0185*24-.. 88-177 245/40R20 K1a K1b K2b K3h K4i K5d T95 T99 V00 V20 S06
- ab MJ 2016 (MK3) 88-177 255/35R20 K1c K2b K3h K4i K5d K6g T93 T97
88-177 265/35R20 K1c K2b K3h K4i K5d K6g K6j T95
T99
88-177 275/35R20 K2c K4i K6d K6h R03
Ford Kuga (I) 100-147 245/35R20 K1a K1b K2b A01 A12 A14
DM2 100-147 245/40R20 K1a K1b K2b A18 A57 B02
e13*2001/116*0109*19-31 100-147 255/35R20 K1a K1b K2b S02
100-147 265/35R20 K1c K2a K2b
100-147 275/30R20 K1c K2a K2b
100-147 275/35R20 K1c K2a K2b K41 K42
Ford Kuga (II) 85-178 235/35R20 K1c K2b T92 A01 A07 A12
DM2 85-178 245/35R20 K1c K2b T91 T95 A14 A18 A57
e13*2001/116*0109*31-.. 85-178 245/40R20 G01 K1c K2b S08
- ab Modell 2013 85-178 255/35R20 K1c K2a K2b
- incl. Facelift 2016
Ford Mondeo (V) 85-177 225/35R20 K1a K1b K2b K4i K6g K6j T88 T92 A01 A07 A12
BA7 85-177 235/35R20 K1c K2b K4i K5d K6h K6n T88 T92 A14 A18 A57
e13*2001/116*0249*26-.. 85-177 245/30R20 K1c K2b K4i K5d K6h K6n Flh Lim V00
- ab MJ 2015 (MK5) 85-177 255/30R20 K1c K2c K4i K5d K6h K6n V20 S08
85-177 265/30R20 K2c K4i K6h K6n K8h R03
Ford Mondeo Turnier (V) 85-177 225/35R20 K1a K1b K2b K4i K6g K6j T88 T92 A01 A07 A12
BA7 85-177 235/35R20 K1c K2b K4i K5d K6h K6n T88 T92 A14 A18 A57
e13*2001/116*0249*26-.. 85-177 245/30R20 K1c K2b K4i K5d K6h K6n Car V00 V20
- ab MJ 2015 (MK5) 85-177 255/30R20 K1c K2c K4i K5d K6h K6n S08
85-177 265/30R20 K2c K4i K6h K6n K8h R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

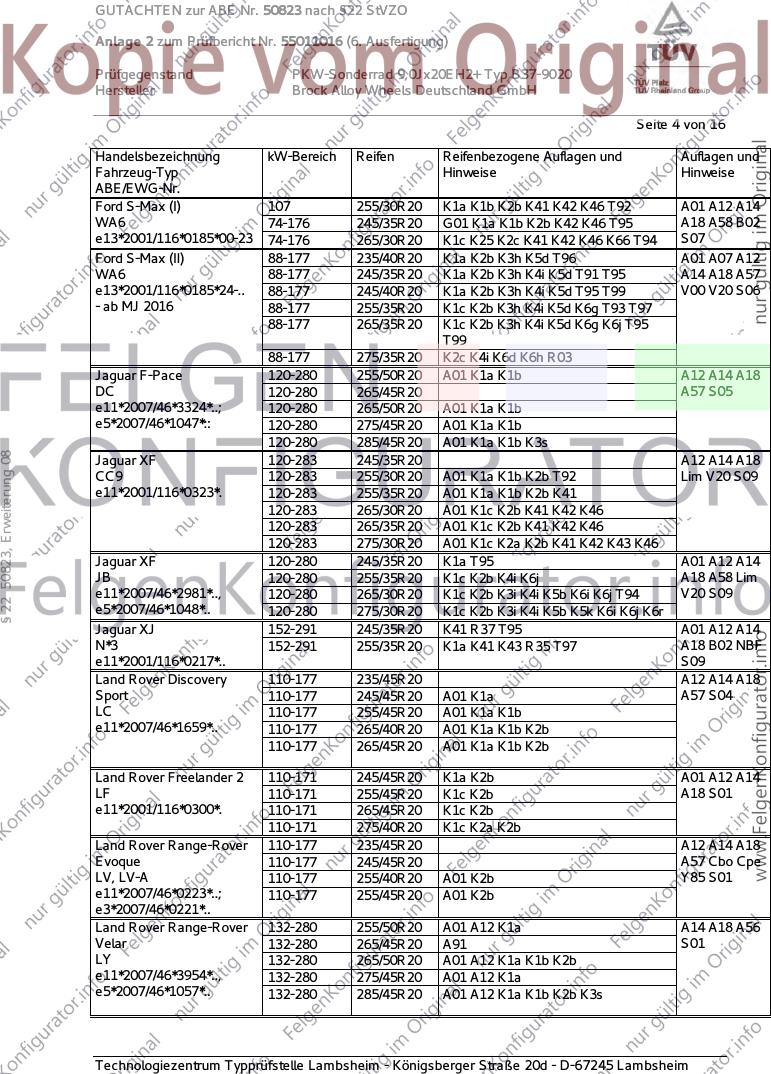

GUTACHTEN zur ABE Nr. 50823 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55011016 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2+ Typ B37-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford S-Max (I) 107 255/30R20 K1a K1b K2b K41 K42 K46 T92 A01 A12 A14
WA6 74-176 245/35R20 G01 K1a K1b K2b K42 K46 T95 A18 A58 B02
e13*2001/116*0185*00-23 74-176 265/30R20 K1c K25 K2c K41 K42 K46 K66 T94 S07
Ford S-Max (II) 88-177 235/40R20 K1a K2b K3h K5d T96 A01 A07 A12
WA6 88-177 245/35R20 K1a K2b K3h K4i K5d T91 T95 A14 A18 A57
e13*2001/116*0185*24-.. 88-177 245/40R20 K1a K2b K3h K4i K5d T95 T99 V00 V20 S06
- ab MJ 2016 88-177 255/35R20 K1c K2b K3h K4i K5d K6g T93 T97
88-177 265/35R20 K1c K2b K3h K4i K5d K6g K6j T95
T99
88-177 275/35R20 K2c K4i K6d K6h R03
Jaguar F-Pace 120-280 255/50R20 A01 K1a K1b A12 A14 A18
DC 120-280 265/45R20 A57 S05
e11*2007/46*3324*..; 120-280 265/50R20 A01 K1a K1b
e5*2007/46*1047*:: 120-280 275/45R20 A01 K1a K1b
120-280 285/45R20 A01 K1a K1b K3s
§ 22 50823, Erweiterung 08
Jaguar XF 120-283 245/35R20 A12 A14 A18
CC9 120-283 255/30R20 A01 K1a K1b K2b T92 Lim V20 S09
e11*2001/116*0323*. 120-283 255/35R20 A01 K1a K1b K2b K41
120-283 265/30R20 A01 K1c K2b K41 K42 K46
120-283 265/35R20 A01 K1c K2b K41 K42 K46
120-283 275/30R20 A01 K1c K2a K2b K41 K42 K43 K46
Jaguar XF 120-280 245/35R20 K1a T95 A01 A12 A14
JB 120-280 255/35R20 K1c K2b K4i K6j A18 A58 Lim
e11*2007/46*2981*.., 120-280 265/30R20 K1c K2b K3i K4i K5b K6i K6j T94 V20 S09
e5*2007/46*1048*.. 120-280 275/30R20 K1c K2b K3i K4i K5b K5k K6i K6j K6r
Jaguar XJ 152-291 245/35R20 K41 R37 T95 A01 A12 A14
N*3 152-291 255/35R20 K1a K41 K43 R35 T97 A18 B02 NBF
e11*2001/116*0217*.. S09
Land Rover Discovery 110-177 235/45R20 A12 A14 A18
Sport 110-177 245/45R20 A01 K1a A57 S04
LC 110-177 255/45R20 A01 K1a K1b
e11*2007/46*1659*.. 110-177 265/40R20 A01 K1a K1b K2b
110-177 265/45R20 A01 K1a K1b K2b
Land Rover Freelander 2 110-171 245/45R20 K1a K2b A01 A12 A14
LF 110-171 255/45R20 K1c K2b A18 S01
e11*2001/116*0300*. 110-171 265/45R20 K1c K2b
110-171 275/40R20 K1c K2a K2b
Land Rover Range-Rover 110-177 235/45R20 A12 A14 A18
Evoque 110-177 245/45R20 A57 Cbo Cpe
LV, LV-A 110-177 255/40R20 A01 K2b Y85 S01
e11*2007/46*0223*..; 110-177 255/45R20 A01 K2b
e3*2007/46*0221*..
Land Rover Range-Rover 132-280 255/50R20 A01 A12 K1a A14 A18 A56
Velar 132-280 265/45R20 A91 S01
LY 132-280 265/50R20 A01 A12 K1a K1b K2b
e11*2007/46*3954*.., 132-280 275/45R20 A01 A12 K1a
e5*2007/46*1057*.. 132-280 285/45R20 A01 A12 K1a K1b K2b K3s
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50823 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55011016 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2+ Typ B37-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

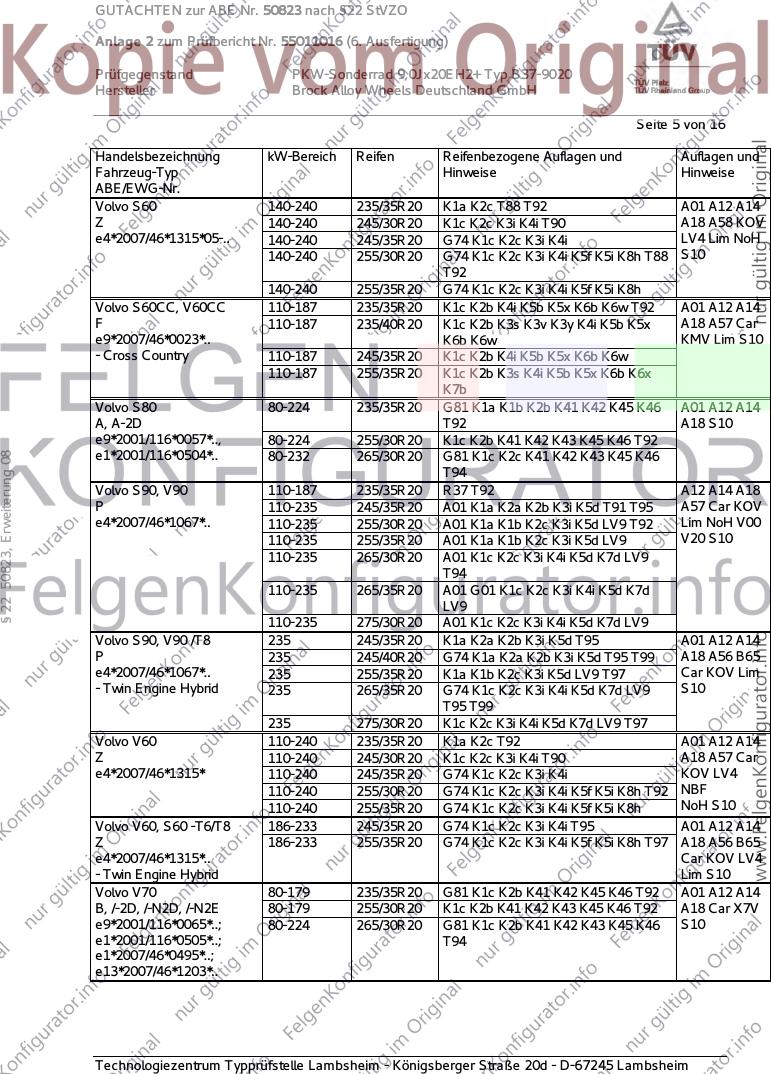

Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S60 140-240 235/35R20 K1a K2c T88 T92 A01 A12 A14
Z 140-240 245/30R20 K1c K2c K3i K4i T90 A18 A58 KOV
e4*2007/46*1315*05-.. 140-240 245/35R20 G74 K1c K2c K3i K4i LV4 Lim NoH
140-240 255/30R20 G74 K1c K2c K3i K4i K5f K5i K8h T88 S10
T92
140-240 255/35R20 G74 K1c K2c K3i K4i K5f K5i K8h
Volvo S60CC, V60CC 110-187 235/35R20 K1c K2b K4i K5b K5x K6b K6w T92 A01 A12 A14
F 110-187 235/40R20 K1c K2b K3s K3v K3y K4i K5b K5x A18 A57 Car
e9*2007/46*0023*.. K6b K6w KMV Lim S10
- Cross Country 110-187 245/35R20 K1c K2b K4i K5b K5x K6b K6w
110-187 255/35R20 K1c K2b K3s K4i K5b K5x K6b K6x
K7b
Volvo S80 80-224 235/35R20 G81 K1a K1b K2b K41 K42 K45 K46 A01 A12 A14
A, A-2D T92 A18 S10
e9*2001/116*0057*.., 80-224 255/30R20 K1c K2b K41 K42 K43 K45 K46 T92
e1*2001/116*0504*..
§ 22 50823, Erweiterung 08
80-232 265/30R20 G81 K1c K2c K41 K42 K43 K45 K46
T94
Volvo S90, V90 110-187 235/35R20 R37 T92 A12 A14 A18
P 110-235 245/35R20 A01 K1a K2a K2b K3i K5d T91 T95 A57 Car KOV
e4*2007/46*1067*.. 110-235 255/30R20 A01 K1a K1b K2c K3i K5d LV9 T92 Lim NoH V00
110-235 255/35R20 A01 K1a K1b K2c K3i K5d LV9 V20 S10
110-235 265/30R20 A01 K1c K2c K3i K4i K5d K7d LV9
T94
110-235 265/35R20 A01 G01 K1c K2c K3i K4i K5d K7d
LV9
110-235 275/30R20 A01 K1c K2c K3i K4i K5d K7d LV9
Volvo S90, V90 /T8 235 245/35R20 K1a K2a K2b K3i K5d T95 A01 A12 A14
P 235 245/40R20 G74 K1a K2a K2b K3i K5d T95 T99 A18 A56 B65
e4*2007/46*1067*.. 235 255/35R20 K1a K1b K2c K3i K5d LV9 T97 Car KOV Lim
- Twin Engine Hybrid 235 265/35R20 G74 K1c K2c K3i K4i K5d K7d LV9 S10
T95 T99
235 275/30R20 K1c K2c K3i K4i K5d K7d LV9 T97
Volvo V60 110-240 235/35R20 K1a K2c T92 A01 A12 A14
Z 110-240 245/30R20 K1c K2c K3i K4i T90 A18 A57 Car
e4*2007/46*1315* 110-240 245/35R20 G74 K1c K2c K3i K4i KOV LV4
110-240 255/30R20 G74 K1c K2c K3i K4i K5f K5i K8h T92 NBF
110-240 255/35R20 G74 K1c K2c K3i K4i K5f K5i K8h NoH S10
Volvo V60, S60 -T6/T8 186-233 245/35R20 G74 K1c K2c K3i K4i T95 A01 A12 A14
Z 186-233 255/35R20 G74 K1c K2c K3i K4i K5f K5i K8h T97 A18 A56 B65
e4*2007/46*1315*.. Car KOV LV4
- Twin Engine Hybrid Lim S10
Volvo V70 80-179 235/35R20 G81 K1c K2b K41 K42 K45 K46 T92 A01 A12 A14
B, /-2D, /-N2D, /-N2E 80-179 255/30R20 K1c K2b K41 K42 K43 K45 K46 T92 A18 Car X7V
e9*2001/116*0065*..; 80-224 265/30R20 G81 K1c K2b K41 K42 K43 K45 K46 S10
e1*2001/116*0505*..; T94
e1*2007/46*0495*..;
e13*2007/46*1203*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50823 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55011016 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2+ Typ B37-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

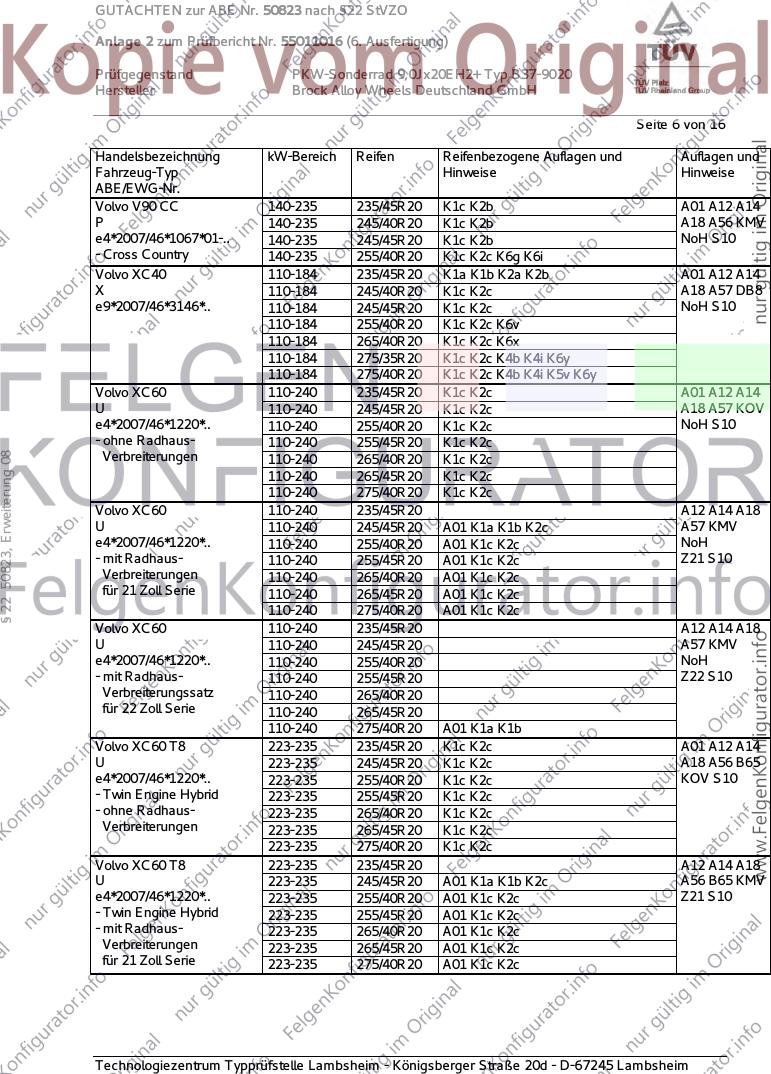

Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V90 CC 140-235 235/45R20 K1c K2b A01 A12 A14
P 140-235 245/40R20 K1c K2b A18 A56 KMV
e4*2007/46*1067*01-.. 140-235 245/45R20 K1c K2b NoH S10
- Cross Country 140-235 255/40R20 K1c K2c K6g K6i
Volvo XC40 110-184 235/45R20 K1a K1b K2a K2b A01 A12 A14
X 110-184 245/40R20 K1c K2c A18 A57 DB8
e9*2007/46*3146*.. 110-184 245/45R20 K1c K2c NoH S10
110-184 255/40R20 K1c K2c K6v
110-184 265/40R20 K1c K2c K6x
110-184 275/35R20 K1c K2c K4b K4i K6y
110-184 275/40R20 K1c K2c K4b K4i K5v K6y
Volvo XC60 110-240 235/45R20 K1c K2c A01 A12 A14
U 110-240 245/45R20 K1c K2c A18 A57 KOV
e4*2007/46*1220*.. 110-240 255/40R20 K1c K2c NoH S10
- ohne Radhaus- 110-240 255/45R20 K1c K2c
§ 22 50823, Erweiterung 08
Verbreiterungen 110-240 265/40R20 K1c K2c
110-240 265/45R20 K1c K2c
110-240 275/40R20 K1c K2c
Volvo XC60 110-240 235/45R20 A12 A14 A18
U 110-240 245/45R20 A01 K1a K1b K2c A57 KMV
e4*2007/46*1220*.. 110-240 255/40R20 A01 K1c K2c NoH
- mit Radhaus- 110-240 255/45R20 A01 K1c K2c Z21 S10
Verbreiterungen 110-240 265/40R20 A01 K1c K2c
für 21 Zoll Serie 110-240 265/45R20 A01 K1c K2c
110-240 275/40R20 A01 K1c K2c
Volvo XC60 110-240 235/45R20 A12 A14 A18
U 110-240 245/45R20 A57 KMV
e4*2007/46*1220*.. 110-240 255/40R20 NoH
- mit Radhaus- 110-240 255/45R20 Z22 S10
Verbreiterungssatz 110-240 265/40R20
für 22 Zoll Serie 110-240 265/45R20
110-240 275/40R20 A01 K1a K1b
Volvo XC60 T8 223-235 235/45R20 K1c K2c A01 A12 A14
U 223-235 245/45R20 K1c K2c A18 A56 B65
e4*2007/46*1220*.. 223-235 255/40R20 K1c K2c KOV S10
- Twin Engine Hybrid 223-235 255/45R20 K1c K2c
- ohne Radhaus- 223-235 265/40R20 K1c K2c
Verbreiterungen 223-235 265/45R20 K1c K2c
223-235 275/40R20 K1c K2c
Volvo XC60 T8 223-235 235/45R20 A12 A14 A18
U 223-235 245/45R20 A01 K1a K1b K2c A56 B65 KMV
e4*2007/46*1220*.. 223-235 255/40R20 A01 K1c K2c Z21 S10
- Twin Engine Hybrid 223-235 255/45R20 A01 K1c K2c
- mit Radhaus- 223-235 265/40R20 A01 K1c K2c
Verbreiterungen 223-235 265/45R20 A01 K1c K2c
für 21 Zoll Serie 223-235 275/40R20 A01 K1c K2c
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50823 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55011016 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2+ Typ B37-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC60 T8 223-235 235/45R20 A12 A14 A18
U 223-235 245/45R20 A56 B65 KMV
e4*2007/46*1220*.. 223-235 255/40R20 Z22 S10
- Twin Engine Hybrid 223-235 255/45R20
- mit Radhaus- 223-235 265/40R20
Verbreiterungssatz 223-235 265/45R20
für 22 Zoll Serie 223-235 275/40R20 A01 K1a K1b
Volvo XC90 140-235 255/45R20 A07 A07 A12
L 140-235 265/45R20 A14 A18 A57
e4*2007/46*0929*.. 140-235 275/45R20 NoH XCg S03
Volvo XC90 140-235 255/45R20 A07 A07 A12
L 140-235 265/45R20 A01 K1a K1b K2b A14 A18 A57
e4*2007/46*0929*.. 140-235 275/45R20 A01 K1a K1b K2a K2b LV3 NoH S03
Volvo XC90 T8 223-235 255/45R20 160 A07 A07 A12
L 223-235 265/45R20 A01 K1a K1b K2b 160 A14 A18 A56
§ 22 50823, Erweiterung 08
e4*2007/46*0929*.. 223-235 275/45R20 A01 K1a K1b K2a K2b LV3 160 S03
- Twin Engine Hybrid
Volvo XC90 T8 223-235 255/45R20 160 A07 A07 A12
L 223-235 265/45R20 160 A14 A18 A56
e4*2007/46*0929*.. 223-235 275/45R20 160 XCg S03
- Twin Engine Hybrid
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50823 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55011016 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2+ Typ B37-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 8 von 16
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
§ 22 50823, Erweiterung 08
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1) aufge-
führten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den Serienbefesti-
gungsmitteln im Aufbau entsprechen, verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50823 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55011016 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2+ Typ B37-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

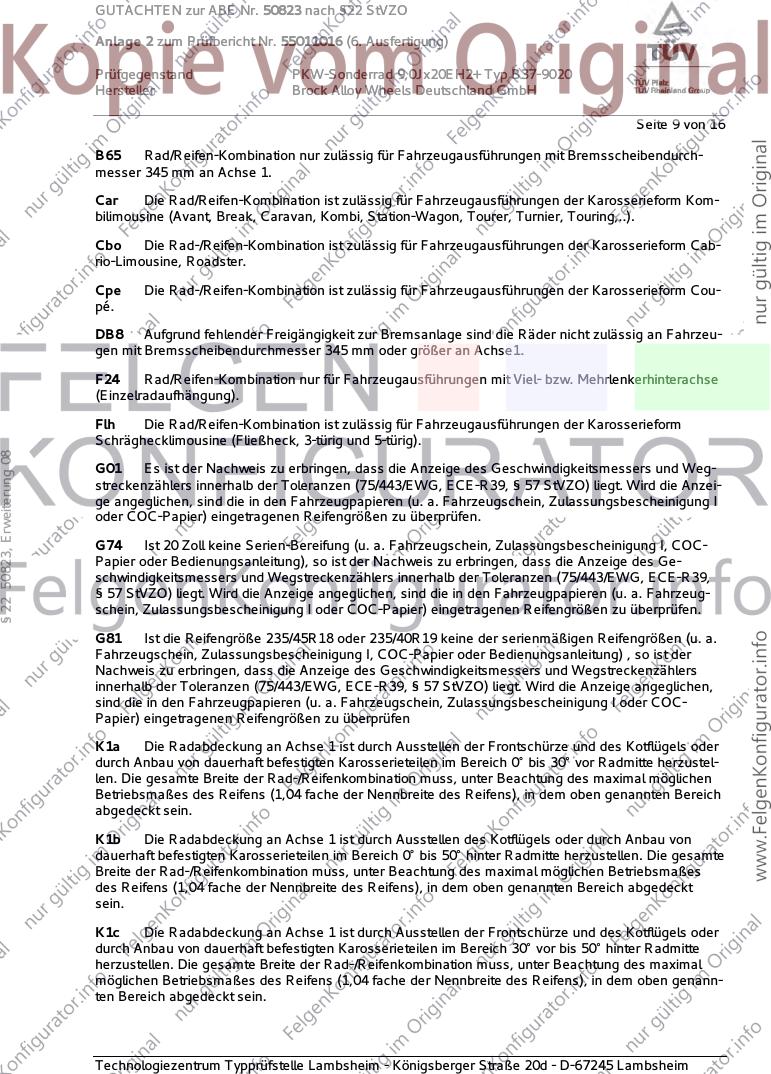

Seite 9 von 16
B65 Rad/Reifen-Kombination nur zulässig für Fahrzeugausführungen mit Bremsscheibendurch-
messer 345 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
§ 22 50823, Erweiterung 08
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G74 Ist 20 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39,
§ 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50823 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55011016 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2+ Typ B37-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

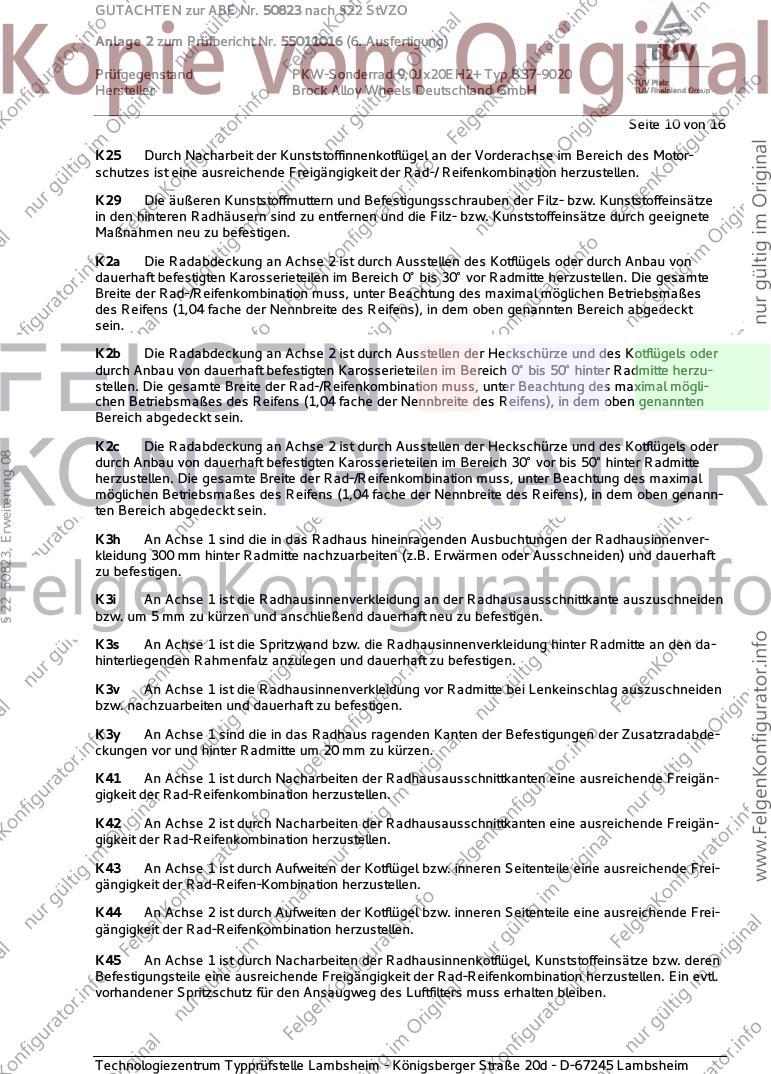

Seite 10 von 16
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motor-
schutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze
in den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
§ 22 50823, Erweiterung 08
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenver-
kleidung 300 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder Ausschneiden) und dauerhaft
zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden
bzw. nachzuarbeiten und dauerhaft zu befestigen.
K3y An Achse 1 sind die in das Radhaus ragenden Kanten der Befestigungen der Zusatzradabde-
ckungen vor und hinter Radmitte um 20 mm zu kürzen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50823 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55011016 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2+ Typ B37-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

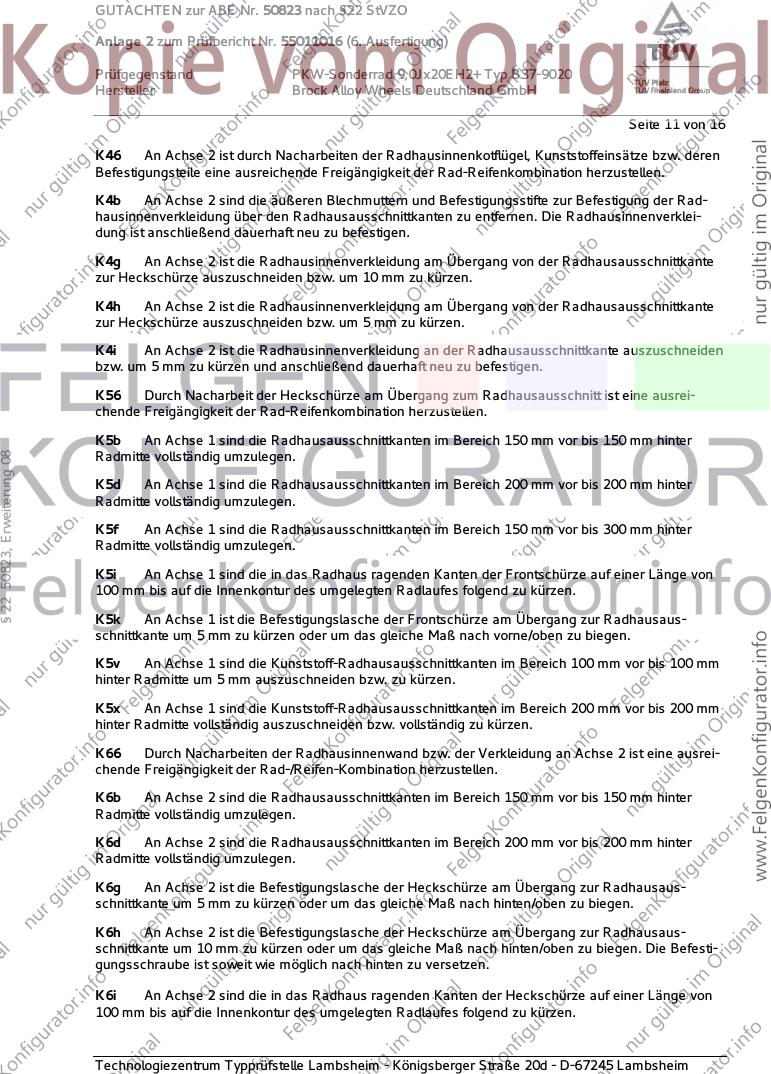

Seite 11 von 16
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der Rad-
hausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die Radhausinnenverklei-
dung ist anschließend dauerhaft neu zu befestigen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
§ 22 50823, Erweiterung 08
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine ausrei-
chende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50823 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55011016 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2+ Typ B37-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

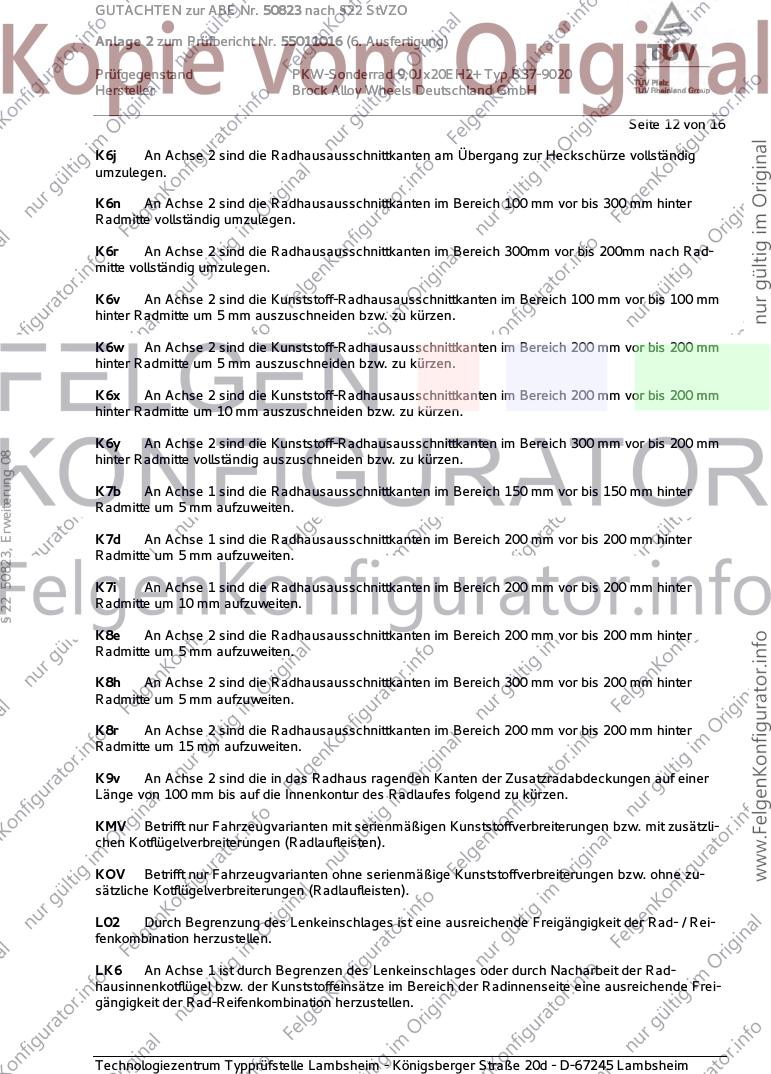

Seite 12 von 16
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6n An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
§ 22 50823, Erweiterung 08
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50823 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55011016 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2+ Typ B37-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

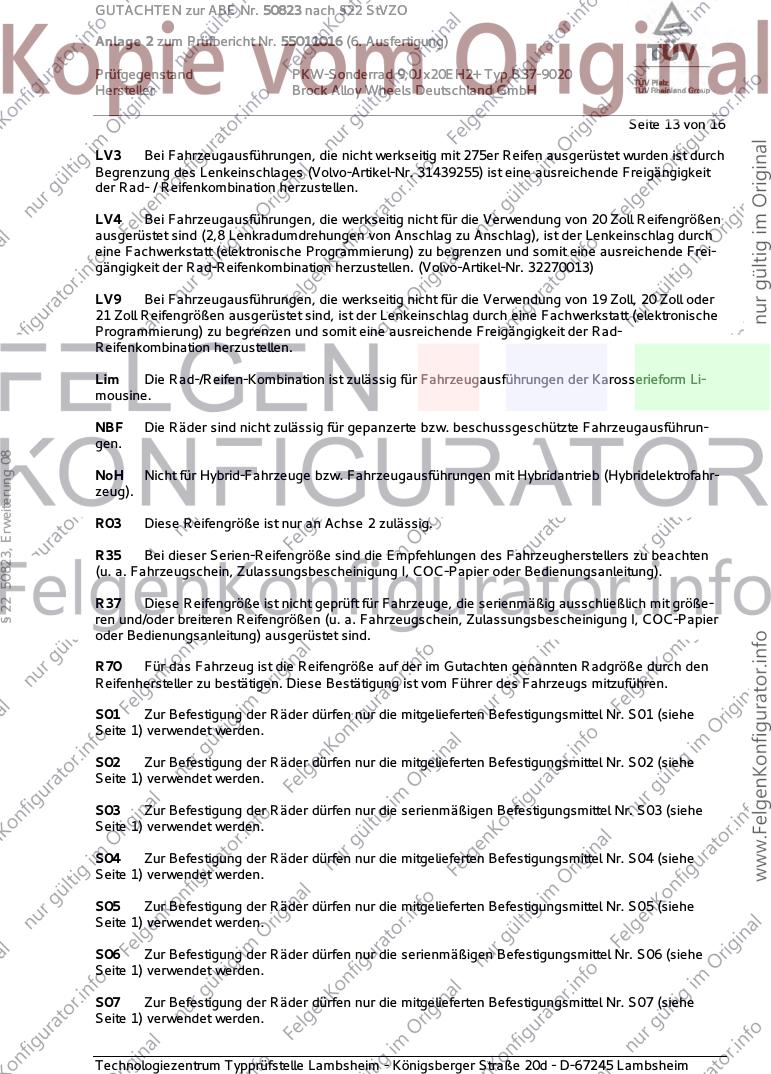

Seite 13 von 16
LV3 Bei Fahrzeugausführungen, die nicht werkseitig mit 275er Reifen ausgerüstet wurden ist durch
Begrenzung des Lenkeinschlages (Volvo-Artikel-Nr. 31439255) ist eine ausreichende Freigängigkeit
der Rad- / Reifenkombination herzustellen.
LV4 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 20 Zoll Reifengrößen
ausgerüstet sind (2,8 Lenkradumdrehungen von Anschlag zu Anschlag), ist der Lenkeinschlag durch
eine Fachwerkstatt (elektronische Programmierung) zu begrenzen und somit eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen. (Volvo-Artikel-Nr. 32270013)
LV9 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 19 Zoll, 20 Zoll oder
21 Zoll Reifengrößen ausgerüstet sind, ist der Lenkeinschlag durch eine Fachwerkstatt (elektronische
Programmierung) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
§ 22 50823, Erweiterung 08
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
zeug).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50823 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55011016 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2+ Typ B37-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

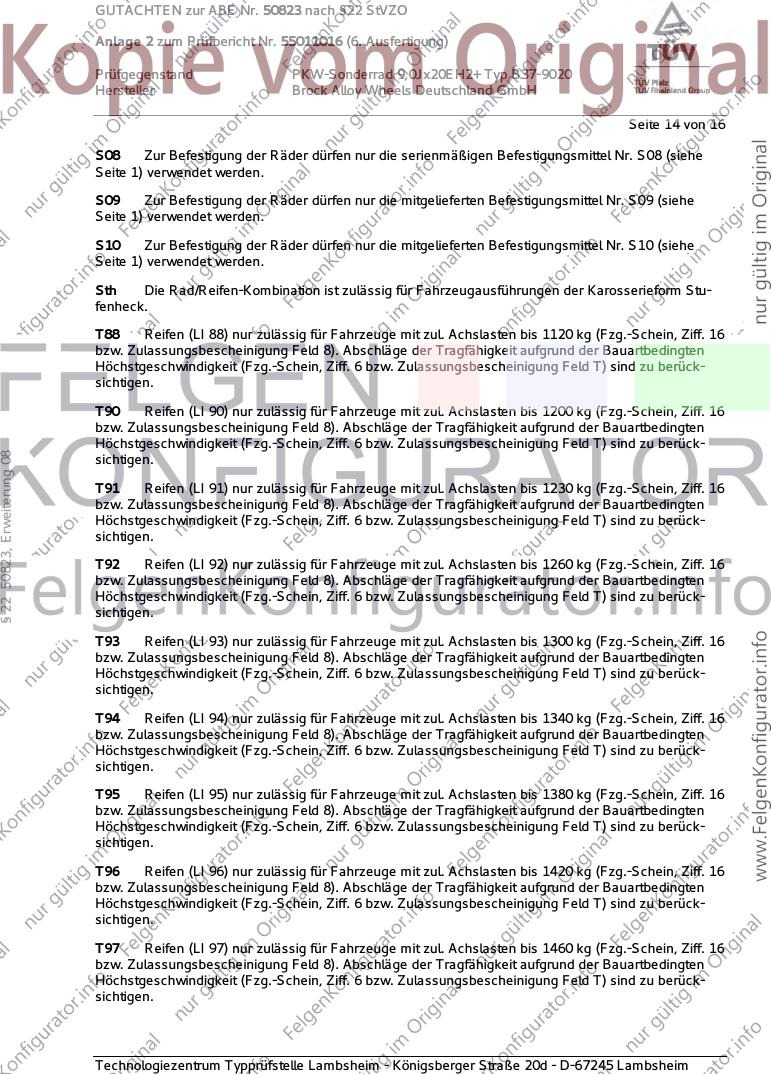

Seite 14 von 16
S08 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Stu-
fenheck.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
§ 22 50823, Erweiterung 08
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50823 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55011016 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2+ Typ B37-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 15 von 16
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
§ 22 50823, Erweiterung 08
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 265/50R20 295/45R20
Nr. 18 275/35R20 305/30R20
Nr. 19 275/40R20 305/35R20, 315/35R20
Nr. 20 275/45R20 305/40R20
Nr. 21 275/50R20 305/45R20
Nr. 22 285/35R20 335/30R20
Nr. 23 285/40R20 325/35R20
Nr. 24 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
XCg Betrifft nur Fahrzeuge, die werkseitig für die Verwendung von 275er Reifen ausgerüstet wur-
den (großer Wendekreis).
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserie-
form Schräghecklimousine (Fließheck).
Z21 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 21-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50823 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55011016 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2+ Typ B37-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 16 von 16
Z22 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 22-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
160 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1600 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 21. November 2019 in Lambsheim statt.
Hinweise zum Sonderrad
Ab Februar 2016 werden die Sonderräder wahlweise in den Legierungen AlSi11Mg oder AlSi7Mg-wa
§ 22 50823, Erweiterung 08
gefertigt. Die AlSi7Mg-wa Fertigung ist mit dem Zusatz -wa gekennzeichnet.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum Januar 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 21. November 2019
Bohlander 00333058.DOC
RN/Boh
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
