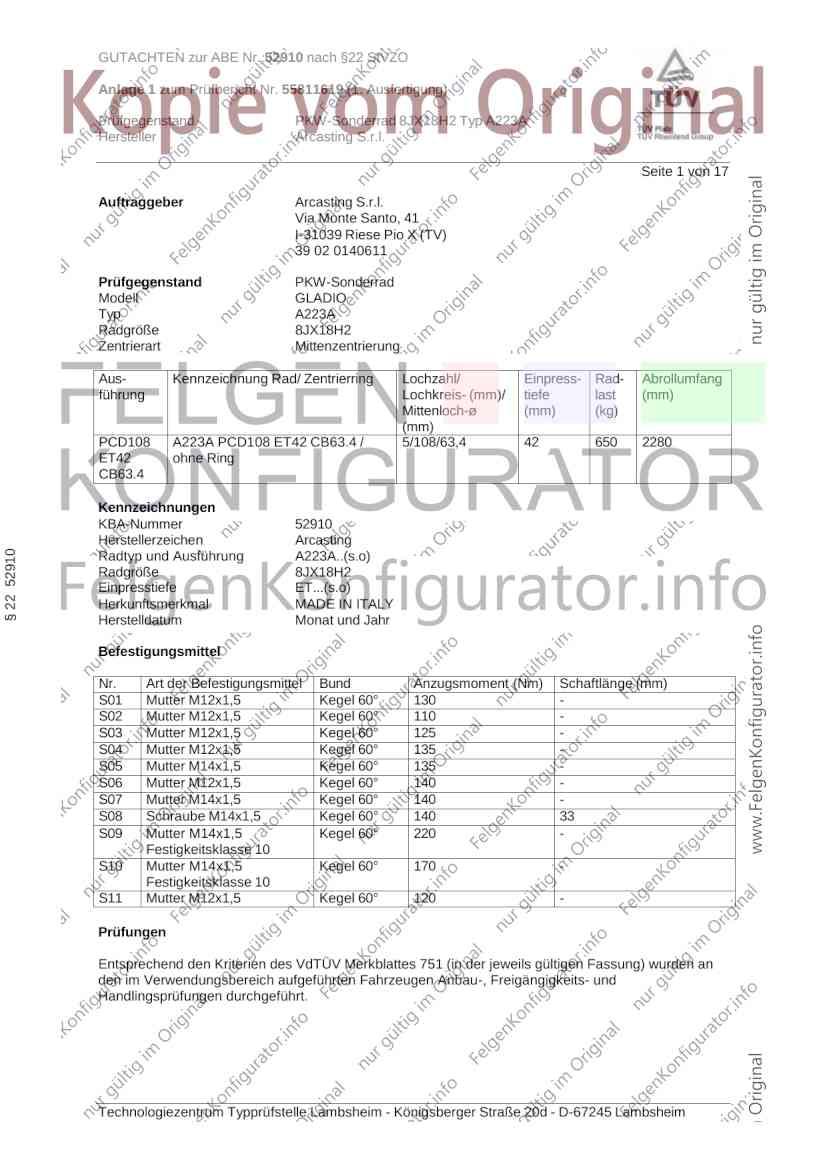

GUTACHTEN zur ABE Nr. 52910 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55811619 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ A223A
Hersteller Arcasting S.r.l.
Seite 1 von 17
Auftraggeber Arcasting S.r.l.
Via Monte Santo, 41
I-31039 Riese Pio X (TV)
39 02 0140611
Prüfgegenstand PKW-Sonderrad
Modell GLADIO
Typ A223A
Radgröße 8JX18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
PCD108 A223A PCD108 ET42 CB63.4 / 5/108/63,4 42 650 2280
ET42 ohne Ring
CB63.4
Kennzeichnungen
KBA-Nummer 52910
Herstellerzeichen Arcasting
§ 22 52910
Radtyp und Ausführung A223A..(s.o)
Radgröße 8JX18H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal MADE IN ITALY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 130 -
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,5 Kegel 60° 125 -
S04 Mutter M12x1,5 Kegel 60° 135 -
S05 Mutter M14x1,5 Kegel 60° 135 -
S06 Mutter M12x1,5 Kegel 60° 140 -
S07 Mutter M14x1,5 Kegel 60° 140 -
S08 Schraube M14x1,5 Kegel 60° 140 33
S09 Mutter M14x1,5 Kegel 60° 220 -
Festigkeitsklasse 10
S10 Mutter M14x1,5 Kegel 60° 170 -
Festigkeitsklasse 10
S11 Mutter M12x1,5 Kegel 60° 120 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52910 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55811619 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ A223A
Hersteller Arcasting S.r.l.
Seite 2 von 17
Verwendungsbereich
Hersteller Ford
Jaguar
Land Rover
Volvo
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 225/40R18 K25 K29 K2b K41 K42 K45 K56 A01 A12 A14
DM2 66-107 245/35R18 K2b K44 K56 R03 A18 B02 K46
e13*2001/116*0109*. V18 S01
Ford C-Max 63-134 225/40R18 A01 K1a K2b T88 T92 A12 A14 A18
(Compact) 63-134 235/40R18 A01 K1a K1b K2b K5d A58 B02 KoS
DXA 63-134 245/35R18 A01 K1c K2a K2b K4i K5d K6i K8e V18 S04
e13*2007/46*1103*.. T88 T92
- incl. Facelift 2015
Ford Focus (II) 59-166 225/40R18 A01 K56 A12 A14 A18
DA3, DB3 59-166 235/35R18 A01 K1a K1b K2b K46 K56 T86 B02 Car Flh
§ 22 52910
e13*2001/116* 59-166 245/35R18 A01 K1c K25 K2b K41 K44 K46 K56 Sth V18 S01
0144,0157*..
Ford Focus (III) 63-134 225/40R18 T88 T92 A12 A14 A18
DYB 63-134 235/40R18 A01 K1a K8d A58 Car Flh
e13*2007/46*1138*.. 63-134 245/35R18 A01 K1a K1b K2b K4b K8d T88 T92 Lim V18 S01
- incl. Facelift 2014
Ford Focus (IV) 110-134 225/40R18 A01 K2b A12 A14 A18
DEH 110-134 225/45R18 A01 K2b A58 F24 Flh
e13*2007/46*1911*.. 110-134 235/40R18 A01 K1a K2b KOV V18 S04
110-134 245/40R18 A01 K1a K1b K2b K5b
Ford Focus (IV) 63-134 225/40R18 A01 K2b A12 A14 A18
DEH 63-134 225/45R18 A01 K2b A58 F23 Flh
e13*2007/46*1911*.. 63-134 235/40R18 A01 K1a K2b KOV V18 S04
63-134 245/40R18 A01 K1a K1b K2b K5b
Ford Focus Active (IV) 63-134 225/45R18 A12 A14 A18
DEH 63-134 235/45R18 A58 F24 Flh
e13*2007/46* 63-134 245/40R18 A01 K5w K6w KMV V18 S04
1911*03-.. 63-134 245/45R18 A01 K5w K6w
Ford Focus Cabrio (II) 74-107 225/40R18 K44 K46 K56 T88 T89 A01 A12 A14
DB3 74-107 235/35R18 K1a K1b K44 K46 K56 T86 T90 A18 B02 Cbo
e13*2001/116*0157*. 74-107 245/35R18 K1a K1b K25 K41 K44 K46 K56 T88 K2b V18 S01
T89
Ford Focus RS (II) 224, 257 225/40R18 M+S A12 A14 A18
DA3, DA3-RS 224, 257 235/40R18 A01 K3s M+S A58 B02 Flh
e13*2001/116*0144*. S01
e13*2001/116*1010*.
Ford Focus RS (III) 257 225/40R18 M+S A12 A14 A18
DYB, DYB-RS 257 235/40R18 A01 K1a K2b M+S A56 Flh S01
e13*2007/46*1138*..; 257 245/35R18 A01 K1a K2b M+S
e13*2007/46*1616*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52910 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55811619 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ A223A
Hersteller Arcasting S.r.l.
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

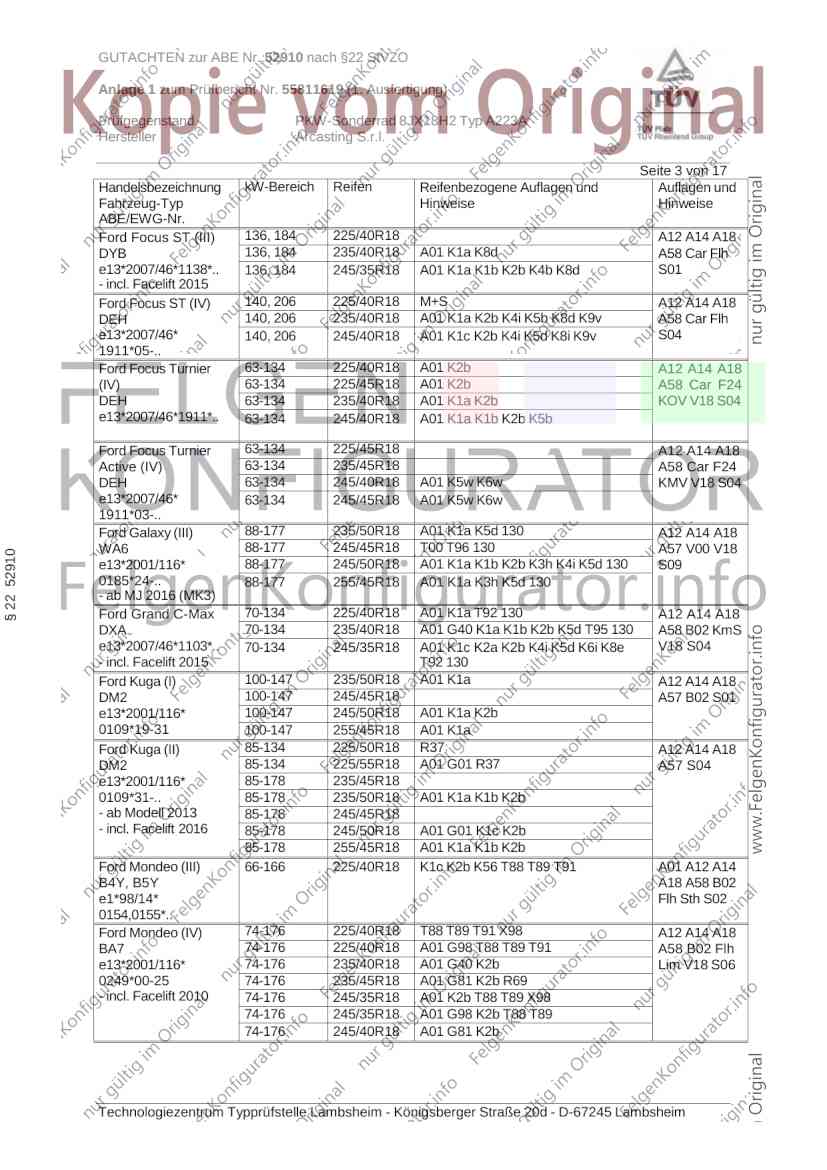

Ford Focus ST (III) 136, 184 225/40R18 A12 A14 A18
DYB 136, 184 235/40R18 A01 K1a K8d A58 Car Flh
e13*2007/46*1138*.. 136, 184 245/35R18 A01 K1a K1b K2b K4b K8d S01
- incl. Facelift 2015
Ford Focus ST (IV) 140, 206 225/40R18 M+S A12 A14 A18
DEH 140, 206 235/40R18 A01 K1a K2b K4i K5b K8d K9v A58 Car Flh
e13*2007/46* 140, 206 245/40R18 A01 K1c K2b K4i K5d K8i K9v S04
1911*05-..
Ford Focus Turnier 63-134 225/40R18 A01 K2b A12 A14 A18
(IV) 63-134 225/45R18 A01 K2b A58 Car F24
DEH 63-134 235/40R18 A01 K1a K2b KOV V18 S04
e13*2007/46*1911*.. 63-134 245/40R18 A01 K1a K1b K2b K5b
Ford Focus Turnier 63-134 225/45R18 A12 A14 A18
Active (IV) 63-134 235/45R18 A58 Car F24
DEH 63-134 245/40R18 A01 K5w K6w KMV V18 S04
e13*2007/46* 63-134 245/45R18 A01 K5w K6w
1911*03-..
Ford Galaxy (III) 88-177 235/50R18 A01 K1a K5d 130 A12 A14 A18
WA6 88-177 245/45R18 T00 T96 130 A57 V00 V18
§ 22 52910
e13*2001/116* 88-177 245/50R18 A01 K1a K1b K2b K3h K4i K5d 130 S09
0185*24-.. 88-177 255/45R18 A01 K1a K3h K5d 130
- ab MJ 2016 (MK3)
Ford Grand C-Max 70-134 225/40R18 A01 K1a T92 130 A12 A14 A18
DXA 70-134 235/40R18 A01 G40 K1a K1b K2b K5d T95 130 A58 B02 KmS
e13*2007/46*1103*.. 70-134 245/35R18 A01 K1c K2a K2b K4i K5d K6i K8e V18 S04
- incl. Facelift 2015 T92 130
Ford Kuga (I) 100-147 235/50R18 A01 K1a A12 A14 A18
DM2 100-147 245/45R18 A57 B02 S01
e13*2001/116* 100-147 245/50R18 A01 K1a K2b
0109*19-31 100-147 255/45R18 A01 K1a
Ford Kuga (II) 85-134 225/50R18 R37 A12 A14 A18
DM2 85-134 225/55R18 A01 G01 R37 A57 S04
e13*2001/116* 85-178 235/45R18
0109*31-.. 85-178 235/50R18 A01 K1a K1b K2b
- ab Modell 2013 85-178 245/45R18
- incl. Facelift 2016 85-178 245/50R18 A01 G01 K1c K2b
85-178 255/45R18 A01 K1a K1b K2b
Ford Mondeo (III) 66-166 225/40R18 K1c K2b K56 T88 T89 T91 A01 A12 A14
B4Y, B5Y A18 A58 B02
e1*98/14* Flh Sth S02
0154,0155*..
Ford Mondeo (IV) 74-176 225/40R18 T88 T89 T91 X98 A12 A14 A18
BA7 74-176 225/40R18 A01 G98 T88 T89 T91 A58 B02 Flh
e13*2001/116* 74-176 235/40R18 A01 G40 K2b Lim V18 S06
0249*00-25 74-176 235/45R18 A01 G81 K2b R69
- incl. Facelift 2010 74-176 245/35R18 A01 K2b T88 T89 X98
74-176 245/35R18 A01 G98 K2b T88 T89
74-176 245/40R18 A01 G81 K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52910 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55811619 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ A223A
Hersteller Arcasting S.r.l.
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo (V) 85-177 225/45R18 T91 A12 A14 A18
BA7 85-177 235/45R18 A57 Flh Lim
e13*2001/116* 85-177 245/40R18 A01 K2b K6g V00 V18 S04
0249*26-..
- ab MJ 2015 (MK5)
Ford Mondeo Turnier 66-166 225/40R18 K1c K2b T88 T89 T91 A01 A12 A14
(III) 66-166 235/40R18 K1c K2b K46 A18 A58 B02
BWY Car S02
e1*98/14*0156*..
Ford Mondeo Turnier 74-176 225/40R18 T88 T92 X98 130 A12 A14 A18
(IV) 74-176 225/40R18 A01 G98 T88 T92 130 A58 B02 Car
BA7 74-176 235/40R18 A01 G40 K2b T91 T93 130 V18 S06
e13*2001/116* 74-176 235/45R18 A01 G81 K2b R69 130
0249*00-25 74-176 245/35R18 A01 K2b T88 T92 X98 130
- incl. Facelift 2010 74-176 245/35R18 A01 G98 K2b T88 T92 130
74-176 245/40R18 A01 G81 K2b 130
Ford Mondeo Turnier 85-177 225/45R18 T91 130 A12 A14 A18
(V) 85-177 235/45R18 130 A57 Car V00
BA7 85-177 245/40R18 A01 K2b K6g 130 V18 S04
§ 22 52910
e13*2001/116*
0249*26-..
- ab MJ 2015 (MK5)
Ford S-Max (I) 74-176 225/45R18 T95 130 A12 A14 A18
WA6 74-176 235/40R18 A01 K2b T93 T95 130 A58 B02 V18
e13*2001/116* 74-176 235/45R18 T94 T98 130 S10
0185*00-23 74-176 245/40R18 A01 K1a K2b T93 T97 130
Ford S-Max (II) 88-177 235/50R18 A01 K1a K2b K5d 130 A12 A14 A18
WA6 88-177 245/45R18 130 A57 V00 V18
e13*2001/116* 88-177 245/50R18 A01 K1a K2b K3h K4i K5d 130 S09
0185*24-.. 88-177 255/45R18 A01 K1a K2b K3h K5d 130
- ab MJ 2016
Ford Tourneo Connect 55-85 225/40R18 K1a K1b K2a K2b T91 T92 130 A01 A12 A14
PH2, PJ2 55-85 235/40R18 B49 G01 K1c K2c K45 T91 T93 T95 A18 B02 S11
e1*2001/116* 130
0206*..,
0207*00-15
Ford Transit Connect 55-85 225/40R18 K1a K1b K2a K2b T91 T92 130 A01 A12 A14
PT2, PU2 55-85 235/40R18 B49 G01 K1c K2c K45 T91 T93 T95 A18 B02 S11
L071; L072; 130
e1*2007/46*0271*..;
e1*2007/46*
0272*00-03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52910 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55811619 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ A223A
Hersteller Arcasting S.r.l.
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

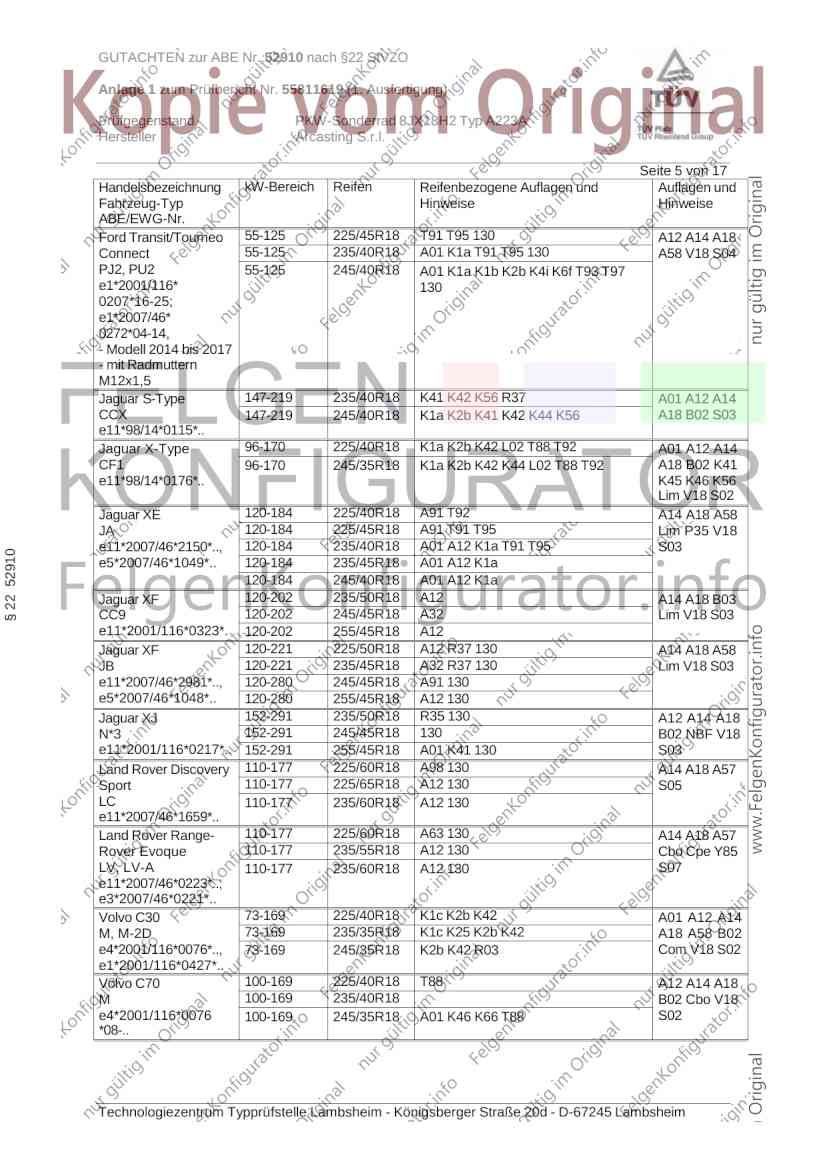

Ford Transit/Tourneo 55-125 225/45R18 T91 T95 130 A12 A14 A18
Connect 55-125 235/40R18 A01 K1a T91 T95 130 A58 V18 S04
PJ2, PU2 55-125 245/40R18 A01 K1a K1b K2b K4i K6f T93 T97
e1*2001/116* 130
0207*16-25;
e1*2007/46*
0272*04-14,
- Modell 2014 bis 2017
- mit Radmuttern
M12x1,5
Jaguar S-Type 147-219 235/40R18 K41 K42 K56 R37 A01 A12 A14
CCX 147-219 245/40R18 K1a K2b K41 K42 K44 K56 A18 B02 S03
e11*98/14*0115*..
Jaguar X-Type 96-170 225/40R18 K1a K2b K42 L02 T88 T92 A01 A12 A14
CF1 96-170 245/35R18 K1a K2b K42 K44 L02 T88 T92 A18 B02 K41
e11*98/14*0176*.. K45 K46 K56
Lim V18 S02
Jaguar XE 120-184 225/40R18 A91 T92 A14 A18 A58
JA 120-184 225/45R18 A91 T91 T95 Lim P35 V18
e11*2007/46*2150*.., 120-184 235/40R18 A01 A12 K1a T91 T95 S03
§ 22 52910
e5*2007/46*1049*.. 120-184 235/45R18 A01 A12 K1a
120-184 245/40R18 A01 A12 K1a
Jaguar XF 120-202 235/50R18 A12 A14 A18 B03
CC9 120-202 245/45R18 A32 Lim V18 S03
e11*2001/116*0323*. 120-202 255/45R18 A12
Jaguar XF 120-221 225/50R18 A12 R37 130 A14 A18 A58
JB 120-221 235/45R18 A32 R37 130 Lim V18 S03
e11*2007/46*2981*.., 120-280 245/45R18 A91 130
e5*2007/46*1048*.. 120-280 255/45R18 A12 130
Jaguar XJ 152-291 235/50R18 R35 130 A12 A14 A18
N*3 152-291 245/45R18 130 B02 NBF V18
e11*2001/116*0217*.. 152-291 255/45R18 A01 K41 130 S03
Land Rover Discovery 110-177 225/60R18 A98 130 A14 A18 A57
Sport 110-177 225/65R18 A12 130 S05
LC 110-177 235/60R18 A12 130
e11*2007/46*1659*..
Land Rover Range- 110-177 225/60R18 A63 130 A14 A18 A57
Rover Evoque 110-177 235/55R18 A12 130 Cbo Cpe Y85
LV, LV-A 110-177 235/60R18 A12 130 S07
e11*2007/46*0223*..;
e3*2007/46*0221*..
Volvo C30 73-169 225/40R18 K1c K2b K42 A01 A12 A14
M, M-2D 73-169 235/35R18 K1c K25 K2b K42 A18 A58 B02
e4*2001/116*0076*.., 73-169 245/35R18 K2b K42 R03 Com V18 S02
e1*2001/116*0427*..
Volvo C70 100-169 225/40R18 T88 A12 A14 A18
M 100-169 235/40R18 B02 Cbo V18
e4*2001/116*0076 100-169 245/35R18 A01 K46 K66 T88 S02
*08-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52910 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55811619 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ A223A
Hersteller Arcasting S.r.l.

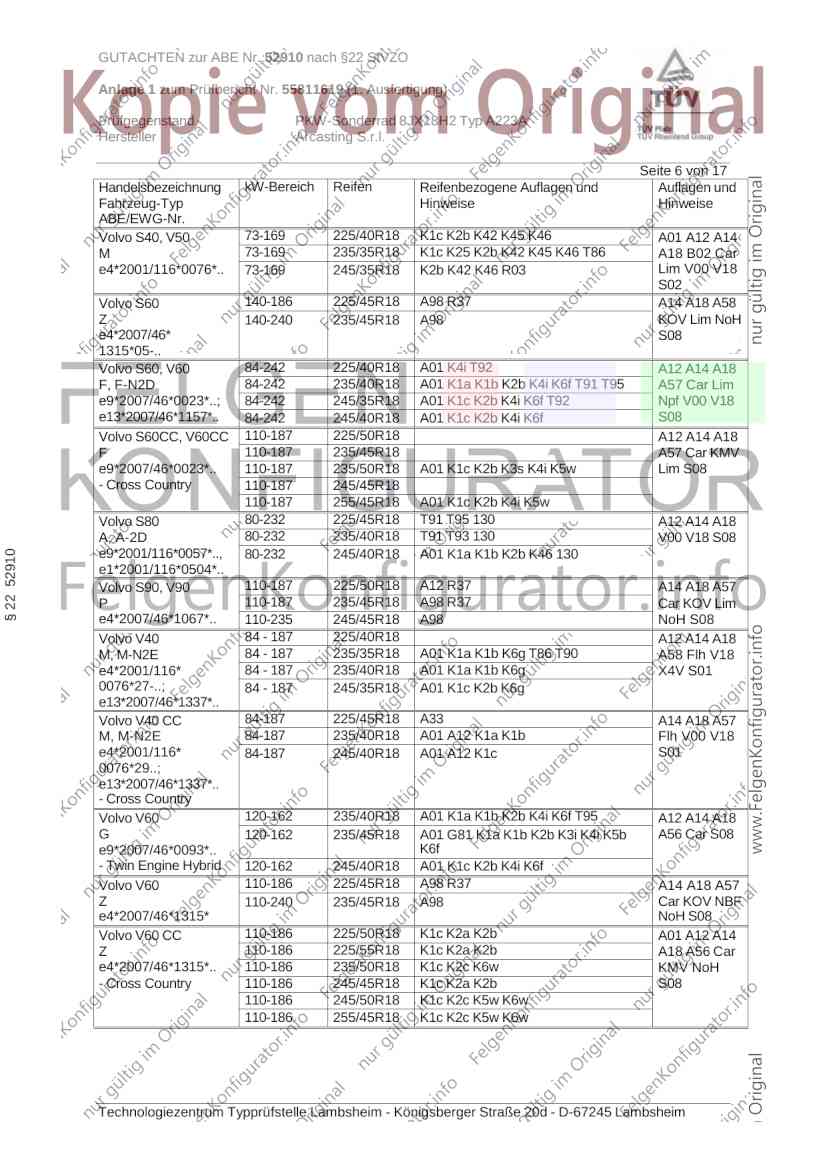

Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S40, V50 73-169 225/40R18 K1c K2b K42 K45 K46 A01 A12 A14
M 73-169 235/35R18 K1c K25 K2b K42 K45 K46 T86 A18 B02 Car
e4*2001/116*0076*.. 73-169 245/35R18 K2b K42 K46 R03 Lim V00 V18
S02
Volvo S60 140-186 225/45R18 A98 R37 A14 A18 A58
Z 140-240 235/45R18 A98 KOV Lim NoH
e4*2007/46* S08
1315*05-..
Volvo S60, V60 84-242 225/40R18 A01 K4i T92 A12 A14 A18
F, F-N2D 84-242 235/40R18 A01 K1a K1b K2b K4i K6f T91 T95 A57 Car Lim
e9*2007/46*0023*..; 84-242 245/35R18 A01 K1c K2b K4i K6f T92 Npf V00 V18
e13*2007/46*1157*.. 84-242 245/40R18 A01 K1c K2b K4i K6f S08
Volvo S60CC, V60CC 110-187 225/50R18 A12 A14 A18
F 110-187 235/45R18 A57 Car KMV
e9*2007/46*0023*.. 110-187 235/50R18 A01 K1c K2b K3s K4i K5w Lim S08
- Cross Country 110-187 245/45R18
110-187 255/45R18 A01 K1c K2b K4i K5w
Volvo S80 80-232 225/45R18 T91 T95 130 A12 A14 A18
A, A-2D 80-232 235/40R18 T91 T93 130 V00 V18 S08
e9*2001/116*0057*..,
§ 22 52910
80-232 245/40R18 A01 K1a K1b K2b K46 130
e1*2001/116*0504*..
Volvo S90, V90 110-187 225/50R18 A12 R37 A14 A18 A57
P 110-187 235/45R18 A98 R37 Car KOV Lim
e4*2007/46*1067*.. 110-235 245/45R18 A98 NoH S08
Volvo V40 84 - 187 225/40R18 A12 A14 A18
M, M-N2E 84 - 187 235/35R18 A01 K1a K1b K6g T86 T90 A58 Flh V18
e4*2001/116* 84 - 187 235/40R18 A01 K1a K1b K6g X4V S01
0076*27-..; 84 - 187 245/35R18 A01 K1c K2b K6g
e13*2007/46*1337*..
Volvo V40 CC 84-187 225/45R18 A33 A14 A18 A57
M, M-N2E 84-187 235/40R18 A01 A12 K1a K1b Flh V00 V18
e4*2001/116* 84-187 245/40R18 A01 A12 K1c S01
0076*29..;
e13*2007/46*1337*..
- Cross Country
Volvo V60 120-162 235/40R18 A01 K1a K1b K2b K4i K6f T95 A12 A14 A18
G 120-162 235/45R18 A01 G81 K1a K1b K2b K3i K4i K5b A56 Car S08
e9*2007/46*0093*.. K6f
- Twin Engine Hybrid 120-162 245/40R18 A01 K1c K2b K4i K6f
Volvo V60 110-186 225/45R18 A98 R37 A14 A18 A57
Z 110-240 235/45R18 A98 Car KOV NBF
e4*2007/46*1315* NoH S08
Volvo V60 CC 110-186 225/50R18 K1c K2a K2b A01 A12 A14
Z 110-186 225/55R18 K1c K2a K2b A18 A56 Car
e4*2007/46*1315*.. 110-186 235/50R18 K1c K2c K6w KMV NoH
- Cross Country 110-186 245/45R18 K1c K2a K2b S08
110-186 245/50R18 K1c K2c K5w K6w
110-186 255/45R18 K1c K2c K5w K6w
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52910 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55811619 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ A223A
Hersteller Arcasting S.r.l.

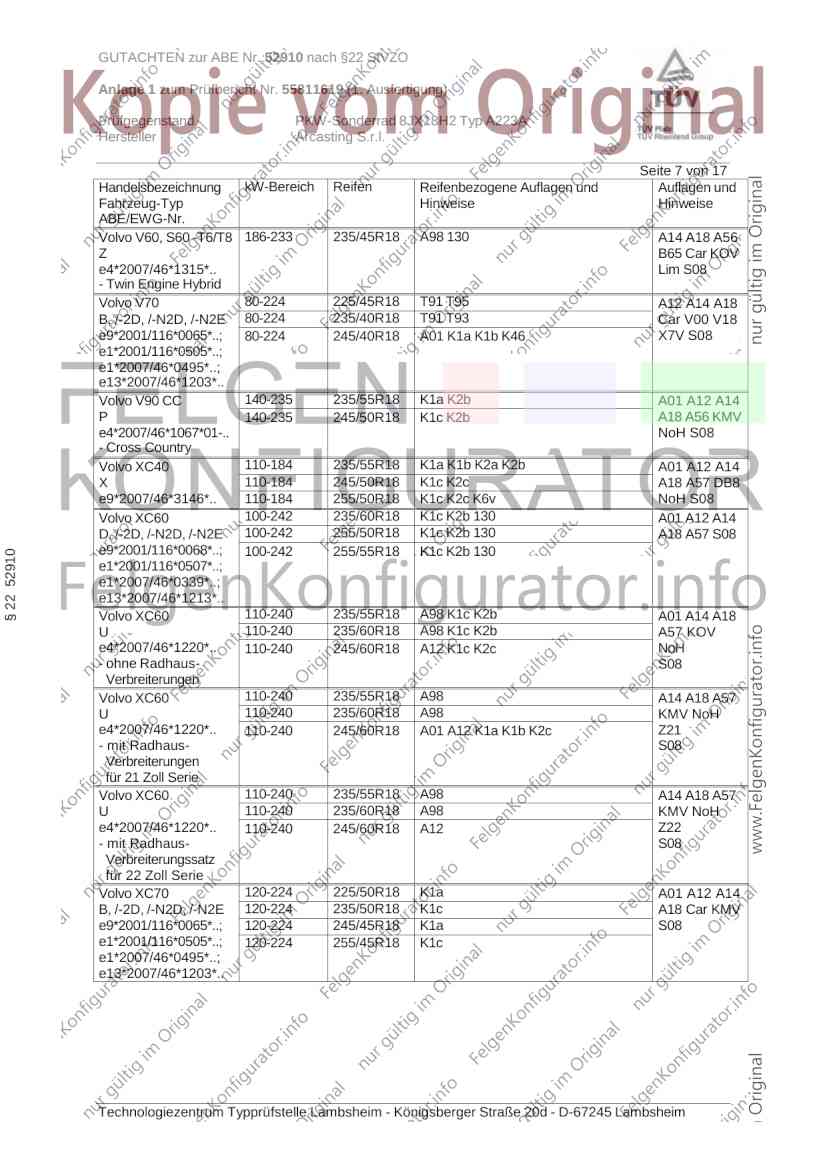

Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V60, S60 -T6/T8 186-233 235/45R18 A98 130 A14 A18 A56
Z B65 Car KOV
e4*2007/46*1315*.. Lim S08
- Twin Engine Hybrid
Volvo V70 80-224 225/45R18 T91 T95 A12 A14 A18
B, /-2D, /-N2D, /-N2E 80-224 235/40R18 T91 T93 Car V00 V18
e9*2001/116*0065*..; 80-224 245/40R18 A01 K1a K1b K46 X7V S08
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo V90 CC 140-235 235/55R18 K1a K2b A01 A12 A14
P 140-235 245/50R18 K1c K2b A18 A56 KMV
e4*2007/46*1067*01-.. NoH S08
- Cross Country
Volvo XC40 110-184 235/55R18 K1a K1b K2a K2b A01 A12 A14
X 110-184 245/50R18 K1c K2c A18 A57 DB8
e9*2007/46*3146*.. 110-184 255/50R18 K1c K2c K6v NoH S08
Volvo XC60 100-242 235/60R18 K1c K2b 130 A01 A12 A14
D, /-2D, /-N2D, /-N2E 100-242 255/50R18 K1c K2b 130 A18 A57 S08
e9*2001/116*0068*..; 100-242 255/55R18 K1c K2b 130
§ 22 52910
e1*2001/116*0507*..;
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC60 110-240 235/55R18 A98 K1c K2b A01 A14 A18
U 110-240 235/60R18 A98 K1c K2b A57 KOV
e4*2007/46*1220*.. 110-240 245/60R18 A12 K1c K2c NoH
- ohne Radhaus- S08
Verbreiterungen
Volvo XC60 110-240 235/55R18 A98 A14 A18 A57
U 110-240 235/60R18 A98 KMV NoH
e4*2007/46*1220*.. 110-240 245/60R18 A01 A12 K1a K1b K2c Z21
- mit Radhaus- S08
Verbreiterungen
für 21 Zoll Serie
Volvo XC60 110-240 235/55R18 A98 A14 A18 A57
U 110-240 235/60R18 A98 KMV NoH
e4*2007/46*1220*.. 110-240 245/60R18 A12 Z22
- mit Radhaus- S08
Verbreiterungssatz
für 22 Zoll Serie
Volvo XC70 120-224 225/50R18 K1a A01 A12 A14
B, /-2D, /-N2D, /-N2E 120-224 235/50R18 K1c A18 Car KMV
e9*2001/116*0065*..; 120-224 245/45R18 K1a S08
e1*2001/116*0505*..; 120-224 255/45R18 K1c
e1*2007/46*0495*..;
e13*2007/46*1203*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52910 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55811619 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ A223A
Hersteller Arcasting S.r.l.
Seite 8 von 17

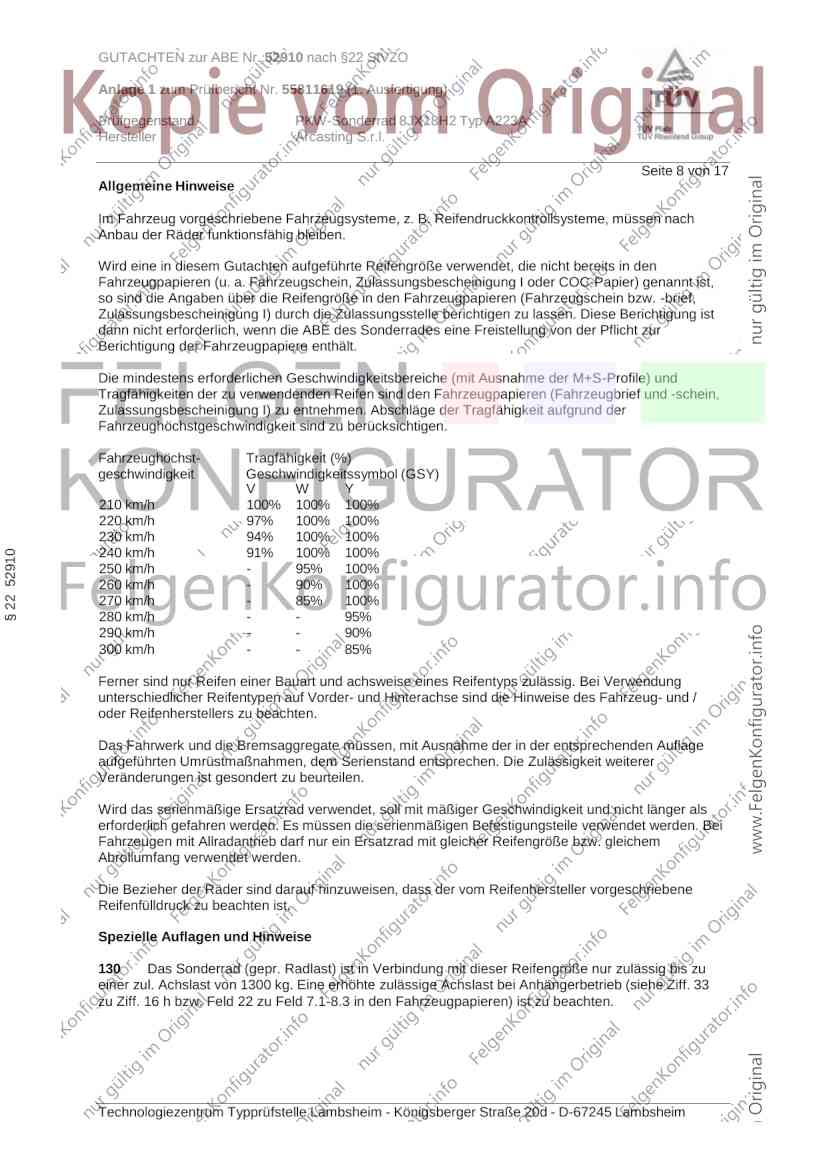

Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
§ 22 52910
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52910 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55811619 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ A223A
Hersteller Arcasting S.r.l.
Seite 9 von 17

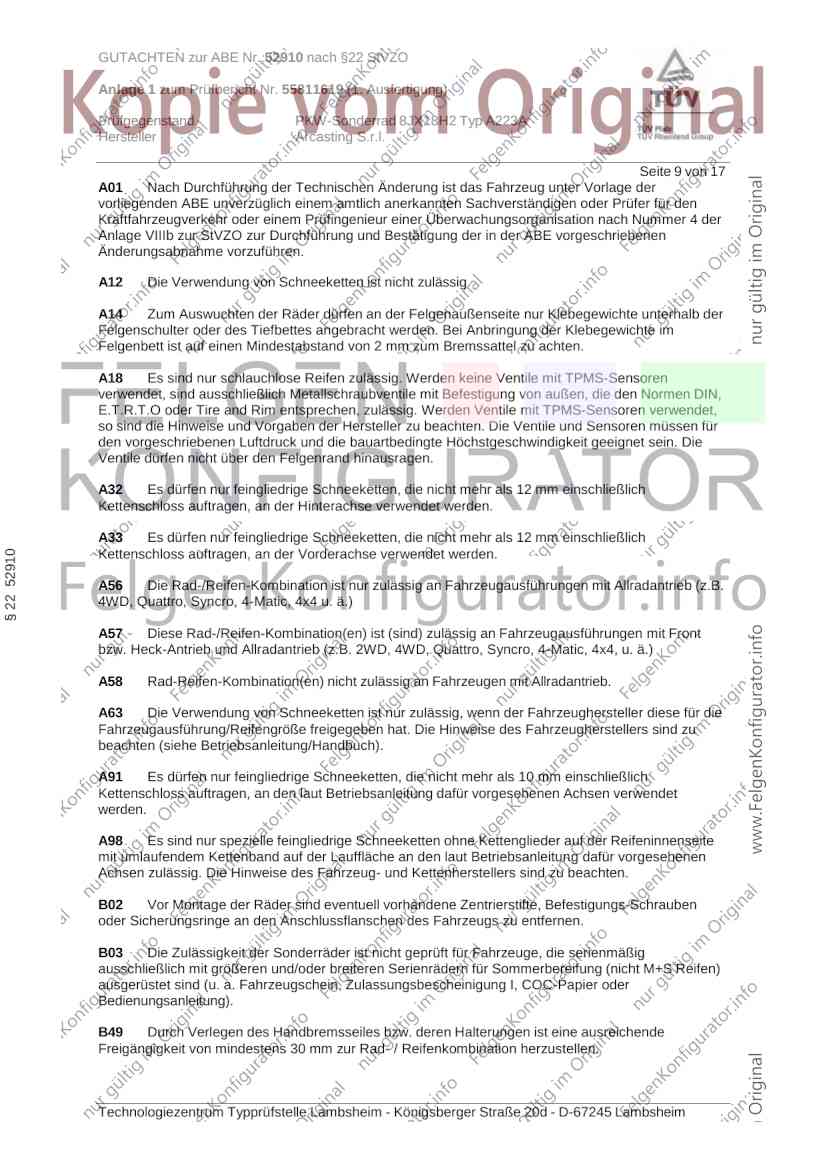

A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
§ 22 52910
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B49 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52910 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55811619 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ A223A
Hersteller Arcasting S.r.l.
Seite 10 von 17

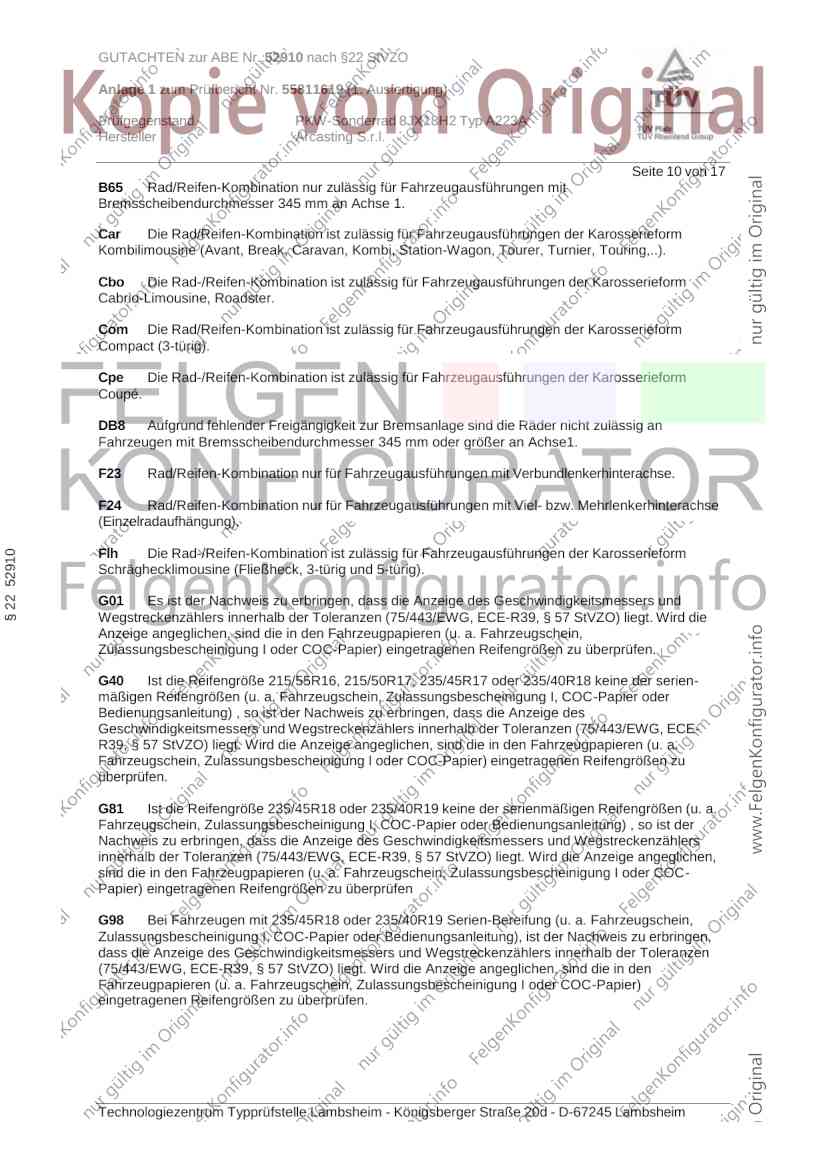

B65 Rad/Reifen-Kombination nur zulässig für Fahrzeugausführungen mit
Bremsscheibendurchmesser 345 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Compact (3-türig).
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
§ 22 52910
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52910 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55811619 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ A223A
Hersteller Arcasting S.r.l.
Seite 11 von 17

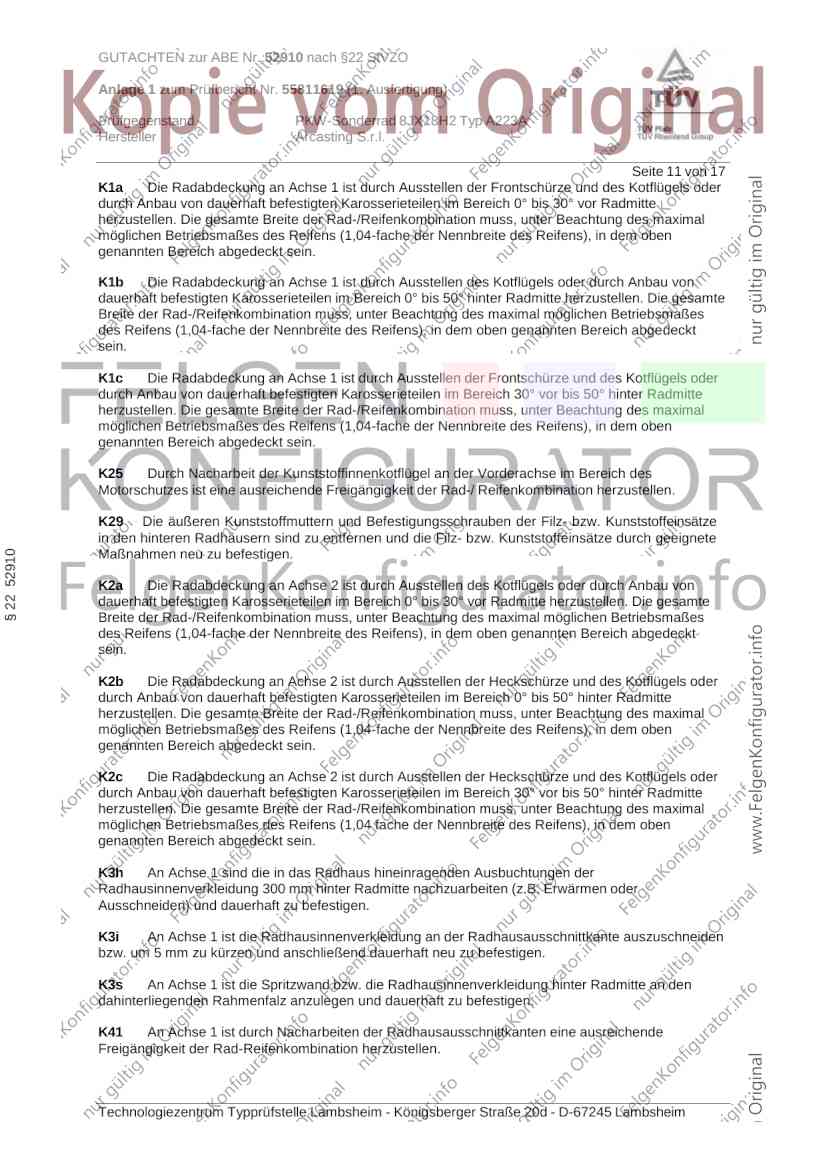

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze
in den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
§ 22 52910
Maßnahmen neu zu befestigen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung 300 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder
Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52910 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55811619 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ A223A
Hersteller Arcasting S.r.l.
Seite 12 von 17
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die
Radhausinnenverkleidung ist anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
§ 22 52910
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52910 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55811619 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ A223A
Hersteller Arcasting S.r.l.
Seite 13 von 17
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
§ 22 52910
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52910 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55811619 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ A223A
Hersteller Arcasting S.r.l.
Seite 14 von 17
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
§ 22 52910
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52910 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55811619 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ A223A
Hersteller Arcasting S.r.l.
Seite 15 von 17

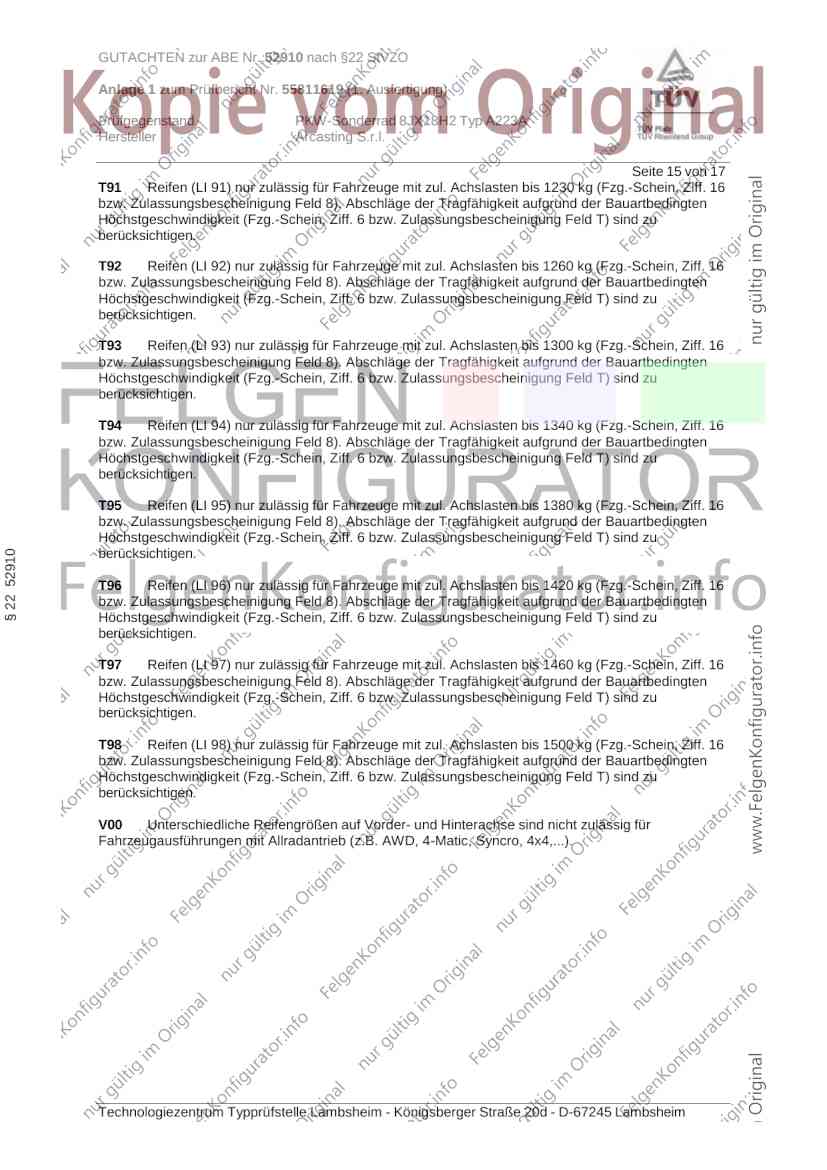

T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 52910
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52910 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55811619 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ A223A
Hersteller Arcasting S.r.l.
Seite 16 von 17

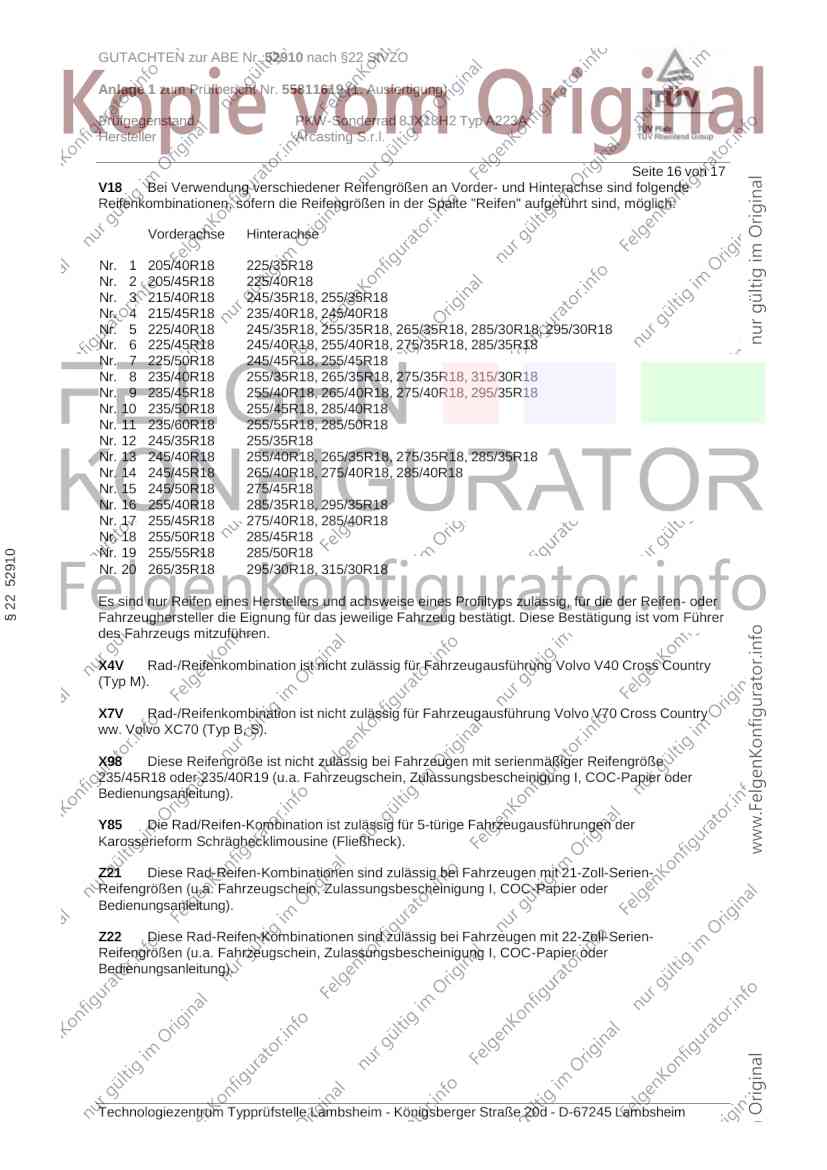

V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
§ 22 52910
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
235/45R18 oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y85 Die Rad/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z21 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 21-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z22 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 22-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52910 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55811619 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ A223A
Hersteller Arcasting S.r.l.
Seite 17 von 17

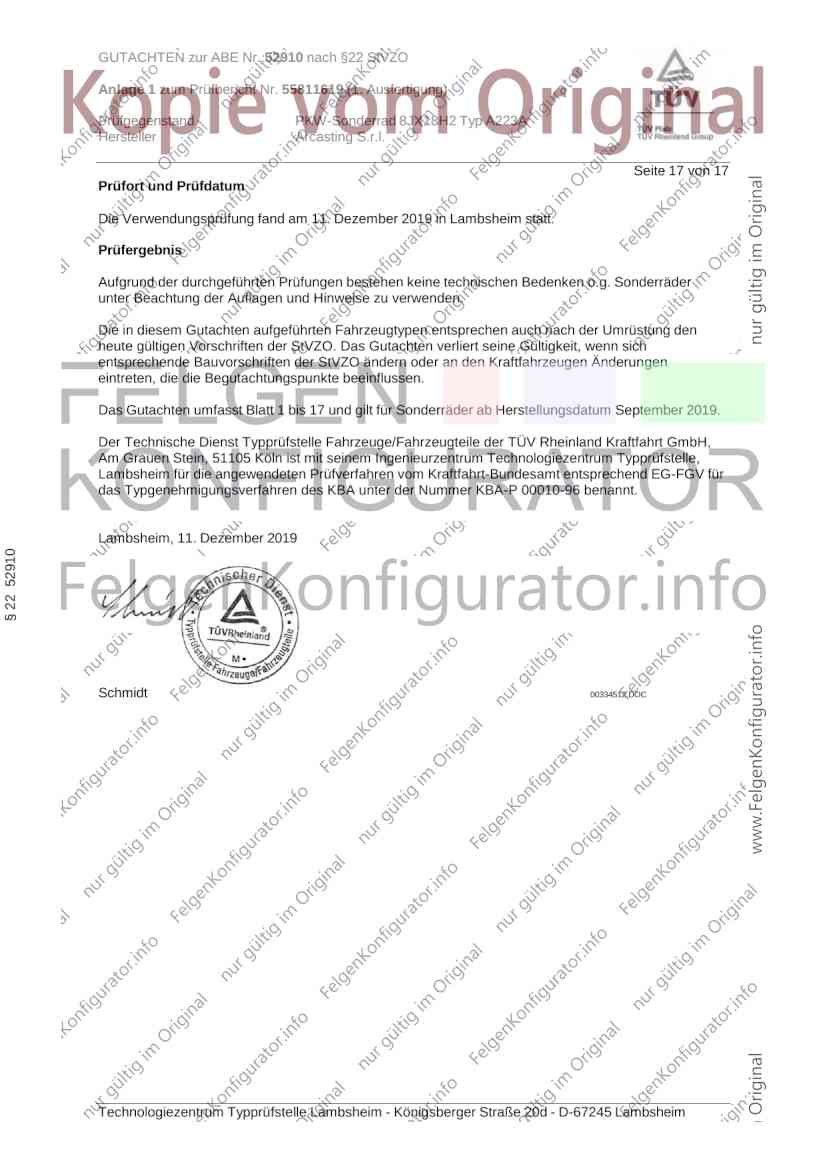

Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 11. Dezember 2019 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum September 2019.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. Dezember 2019
§ 22 52910
Schmidt 00334512.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
