GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 1 von 20
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr.44100160890,TÜVNord
Prüfgegenstand PKW-Sonderrad
Modell OX15
Typ OX15 8018
Radgröße 8.0J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X7 OX15 8018 X7 / ohne Ring 5/108/63,4 42,5 750 2350
Kennzeichnungen
KBA-Nummer 51523
Herstellerzeichen OX-T
Radtyp und Ausführung OX15 8018 (s.o.)
Radgröße 8.0J x 18 H2
§ 22 51523, Erweiterung 03
Einpresstiefe ET ... (s.o.)
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
S01 Mutter M12x1,5 Kegel 60° 140 - RG.530F
(Gesamthöhe: 30 mm)
S02 Mutter M12x1,5 Kegel 60° 110 - RG.585F
S03 Mutter M12x1,5 Kegel 60° 120 - RG.585F
S04 Mutter M12x1,5 Kegel 60° 125 - RG.585F
S05 Mutter M12x1,5 Kegel 60° 130 - RG.585F
S06 Mutter M14x1,5 Kegel 60° 140 - RG.533F
S07 Serien- wahlweise Kegel 60° 130 - 5114407 ww.
Zubehörhutmutter M12x1,5 RG.585F
S08 Serienschraube M14x1,5 Kegel 60° 140 32 -
S09 Mutter M12x1,5 Kegel 60° 135 - RG.585F
S10 Serien- wahlweise Kegel 60° 135 - 5114407 ww.
Zubehörhutmutter M12x1,5 RG.585F
S11 Mutter M14x1,5 Kegel 60° 135 - RG.533F
S12 Mutter M14x1,5 Kegel 60° 170 - RG.501F
(Festigkeitsklasse 10)
S13 Mutter M14x1,5 Kegel 60° 125 - RG.533F
S14 Serienschraube M14x1,5 Kegel 60° 140 33,5 -
S15 Serien- wahlweise Kegel 60° 220 - 5275544 ww.
Zubehörhutmutter M14x1,5 RG.501F
S16 Serien- wahlweise Kegel 60° 204 - 5275544 ww.
Zubehörhutmutter M14x1,5 RG.501F
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford, Jaguar, Land Rover, Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 2 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 215/40R18 K2b K42 K56 T85 T89 A01 A12 A19
DM2 66-107 225/35R18 K2b K41 K42 K56 T87 A99 B02 K46
e13*2001/116*0109*. 66-107 225/40R18 K25 K29 K2b K41 K42 K45 K56 V18 S05
66-107 245/35R18 K2b K44 K56 R03
Ford C-Max (Compact) 63-134 215/40R18 T85 T89 A12 A19 A58
DXA 63-134 215/45R18 A99 B02 KoS
e13*2007/46*1103*.. 63-134 225/40R18 A01 K1a K2b T88 T92 V18 S10
- incl. Facelift 2015 63-134 235/40R18 A01 K1a K1b K2b K5d
63-134 245/35R18 A01 K1c K2a K2b K4i K5d K6i K8e
T88 T92
Ford Edge 132-155 235/60R18 A33 A19 A56 A99
SBF 132-155 255/55R18 A01 A12 K1a K1b K2b S15
e1*2007/46*
1524*00-02
Ford Edge 110-175 235/60R18 A33 A19 A57 A99
§ 22 51523, Erweiterung 03
SBF 110-175 255/55R18 A01 A12 K1a K1b K2b S15
e1*2007/46*
1524*03-..
ab MJ 2019
Ford Focus (II) 59-107 215/40R18 T85 T89 A12 A19 A99
DA3, DB3 59-166 225/40R18 A01 K56 B02 Car Flh
e13*2001/116* 59-166 235/35R18 A01 K1a K1b K2b K46 K56 T86 Sth V18 S05
0144,0157*.. 59-166 245/35R18 A01 K1c K25 K2b K41 K44 K46 K56
Ford Focus (III) 63-134 215/40R18 T85 T89 A12 A19 A58
DYB 63-134 215/45R18 A99 Car Flh
e13*2007/46*1138*.. 63-134 225/40R18 T88 T92 Lim V18 S07
- incl. Facelift 2014 63-134 235/40R18 A01 K1a K8d
63-134 245/35R18 A01 K1a K1b K2b K4b K8d T88 T92
Ford Focus (IV) 110-134 215/45R18 A12 A19 A58
DEH 110-134 225/40R18 A01 K2b A99 F24 Flh
e13*2007/46*1911*.. 110-134 225/45R18 A01 K2b KOV V18 S10
110-134 235/40R18 A01 K1a K2b
110-134 245/40R18 A01 K1a K1b K2b K5b
Ford Focus (IV) 63-134 215/45R18 A12 A19 A58
DEH 63-134 225/40R18 A01 K2b A99 F23 Flh
e13*2007/46*1911*.. 63-134 225/45R18 A01 K2b KOV V18 S10
63-134 235/40R18 A01 K1a K2b
63-134 245/40R18 A01 K1a K1b K2b K5b
Ford Focus Active (IV) 63-134 215/50R18 R70 A12 A19 A58
DEH 63-134 225/45R18 A99 F24 Flh
e13*2007/46* 63-134 235/45R18 KMV V18 S10
1911*03-.. 63-134 245/40R18 A01 K5w K6w
63-134 245/45R18 A01 K5w K6w
Ford Focus Cabrio (II) 74-107 215/40R18 K56 T89 A01 A12 A19
DB3 74-107 225/40R18 K44 K46 K56 T88 T89 A99 B02 Cbo
e13*2001/116*0157*. 74-107 235/35R18 K1a K1b K44 K46 K56 T86 T90 K2b V18 S05
74-107 245/35R18 K1a K1b K25 K41 K44 K46 K56 T88
T89
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 3 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus RS (II) 224, 257 215/45R18 M+S A12 A19 A58
DA3, DA3-RS 224, 257 225/40R18 M+S A99 B02 Flh
e13*2001/116*0144*. 224, 257 235/40R18 A01 K3s M+S S05
e13*2001/116*1010*.
Ford Focus RS (III) 257 225/40R18 M+S A12 A19 A56
DYB, DYB-RS 257 235/40R18 A01 K1a K2b M+S A99 Flh S07
e13*2007/46*1138*..; 257 245/35R18 A01 K1a K2b M+S
e13*2007/46*1616*..
Ford Focus ST (III) 136, 184 215/45R18 A12 A19 A58
DYB 136, 184 225/40R18 A99 Car Flh
e13*2007/46*1138*.. 136, 184 235/40R18 A01 K1a K8d S07
- incl. Facelift 2015 136, 184 245/35R18 A01 K1a K1b K2b K4b K8d
Ford Focus ST (IV) 140, 206 215/45R18 M+S A12 A19 A58
DEH 140, 206 225/40R18 M+S A99 Car Flh
e13*2007/46* 140, 206 235/40R18 A01 K1a K2b K4i K5b K8d K9v S10
1911*05-.. 140, 206 245/40R18 A01 K1c K2b K4i K5d K8i K9v
§ 22 51523, Erweiterung 03
Ford Focus Turnier (IV) 63-134 215/45R18 A12 A19 A58
DEH 63-134 225/40R18 A01 K2b A99 Car F24
e13*2007/46*1911*.. 63-134 225/45R18 A01 K2b KOV V18 S10
63-134 235/40R18 A01 K1a K2b
63-134 245/40R18 A01 K1a K1b K2b K5b
Ford Focus Turnier 63-134 215/50R18 R70 A12 A19 A58
Active (IV) 63-134 225/45R18 A99 Car F24
DEH 63-134 235/45R18 KMV V18 S10
e13*2007/46* 63-134 245/40R18 A01 K5w K6w
1911*03-.. 63-134 245/45R18 A01 K5w K6w
Ford Galaxy (II) 74-149 225/45R18 T95 A12 A19 A58
WA6 74-149 235/40R18 T93 T95 A99 B02 V18
e13*2001/116* 74-149 235/45R18 T94 T98 S12
0185*00-23 74-149 245/40R18 A01 K1a K2b T93 T97
Ford Galaxy (III) 88-177 235/50R18 A01 K1a K5d A12 A19 A57
WA6 88-177 245/45R18 T00 T96 A99 V00 V18
e13*2001/116* 88-177 245/50R18 A01 K1a K1b K2b K3h K4i K5d S15
0185*24-.. 88-177 255/45R18 A01 K1a K3h K5d
- ab MJ 2016 (MK3)
Ford Grand C-Max 70-134 215/45R18 A01 G40 T93 A12 A19 A58
DXA 70-134 215/45R18 R69 T93 A99 B02 KmS
e13*2007/46*1103*.. 70-134 225/40R18 A01 K1a T92 V18 S10
- incl. Facelift 2015 70-134 235/40R18 A01 G40 K1a K1b K2b K5d T95
70-134 245/35R18 A01 K1c K2a K2b K4i K5d K6i K8e
T92
Ford Kuga (I) 100-147 235/50R18 A01 K1a A12 A19 A57
DM2 100-147 245/45R18 A99 B02 S05
e13*2001/116* 100-147 245/50R18 A01 K1a K2b
0109*19-31 100-147 255/45R18 A01 K1a
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 4 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Kuga (II) 85-134 225/50R18 R37 A12 A19 A57
DM2 85-134 225/55R18 A01 G01 R37 A99 S10
e13*2001/116* 85-178 235/45R18
0109*31-.. 85-178 235/50R18 A01 K1a K1b K2b
- ab Modell 2013 85-178 245/45R18
- incl. Facelift 2016 85-178 245/50R18 A01 G01 K1c K2b
85-178 255/45R18 A01 K1a K1b K2b
Ford Kuga (III) 88-140 225/60R18 A12 A19 A57
DFK 88-140 235/55R18 A99 NoP S10
e13*2007/46*2188*.. 88-140 255/50R18 A01 K1c K2a K2b K4w K6y
88-140 255/55R18 A01 K1c K2a K2b K4w K6y
Ford Kuga (III) 112 225/60R18 A12 A19 A58
Plug-in Hybrid 112 235/55R18 A99 S10
DFK 112 255/50R18 A01 K1c K2a K2b K4w K6y
e13*2007/46*2188*.. 112 255/55R18 A01 K1c K2a K2b K4w K6y
Ford Mondeo (III) 66-150 215/40R18 K1a K2b T85 T89 A01 A12 A19
§ 22 51523, Erweiterung 03
B4Y, B5Y 66-150 225/35R18 K1c K2b K56 T87 A58 A99 B02
e1*98/14* 66-166 225/40R18 K1c K2b K56 T88 T89 T91 Flh Sth S02
0154,0155*..
Ford Mondeo (IV) 74-176 215/40R18 T85 T89 X98 A12 A19 A58
BA7 74-176 215/40R18 A01 G98 T85 T89 A99 B02 Flh
e13*2001/116* 74-176 215/45R18 A01 G40 T89 Lim V18 S01
0249*00-25 74-176 215/45R18 R69 T89
- incl. Facelift 2010 74-176 225/40R18 T88 T89 T91 X98
74-176 225/40R18 A01 G98 T88 T89 T91
74-176 235/40R18 A01 G40 K2b
74-176 235/45R18 A01 G81 K2b R69
74-176 245/35R18 A01 K2b T88 T89 X98
74-176 245/35R18 A01 G98 K2b T88 T89
74-176 245/40R18 A01 G81 K2b
Ford Mondeo (V) 85-177 215/45R18 T89 T93 A12 A19 A57
BA7 85-177 225/45R18 T91 A99 Flh Lim
e13*2001/116* 85-177 235/45R18 V00 V18 S10
0249*26-.. 85-177 245/40R18 A01 K2b K6g
- ab MJ 2015 (MK5)
Ford Mondeo 103 215/45R18 T93 A12 A19 A58
Hybrid (V) 103 225/45R18 A99 Car Lim
BA7-HEV 103 235/45R18 V18 S10
e13*2007/46*1485*.. 103 245/40R18 A01 K2b K6g
Ford Mondeo 66-125 225/35R18 K1c K2b T87 A01 A12 A19
Turnier (III) 66-150 215/40R18 K1a T89 A58 A99 B02
BWY 66-166 225/40R18 K1c K2b T88 T89 T91 Car S02
e1*98/14*0156*.. 66-166 235/40R18 K1c K2b K46
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

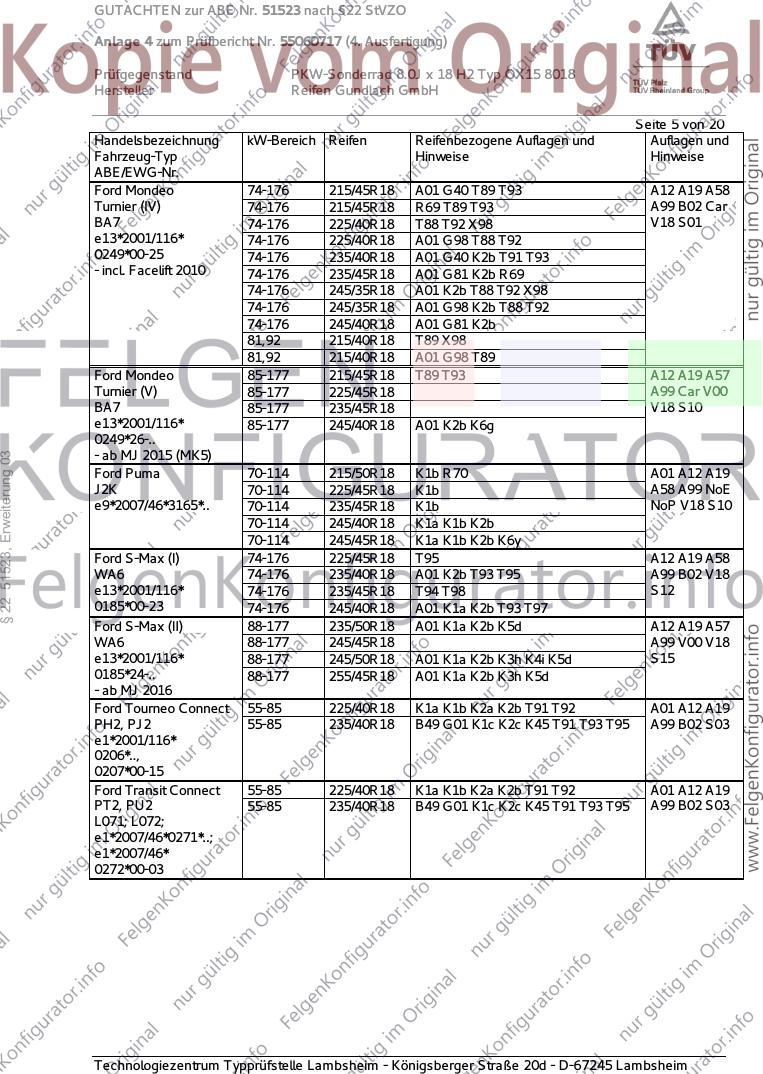

GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 5 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo 74-176 215/45R18 A01 G40 T89 T93 A12 A19 A58
Turnier (IV) 74-176 215/45R18 R69 T89 T93 A99 B02 Car
BA7 74-176 225/40R18 T88 T92 X98 V18 S01
e13*2001/116* 74-176 225/40R18 A01 G98 T88 T92
0249*00-25 74-176 235/40R18 A01 G40 K2b T91 T93
- incl. Facelift 2010 74-176 235/45R18 A01 G81 K2b R69
74-176 245/35R18 A01 K2b T88 T92 X98
74-176 245/35R18 A01 G98 K2b T88 T92
74-176 245/40R18 A01 G81 K2b
81,92 215/40R18 T89 X98
81,92 215/40R18 A01 G98 T89
Ford Mondeo 85-177 215/45R18 T89 T93 A12 A19 A57
Turnier (V) 85-177 225/45R18 A99 Car V00
BA7 85-177 235/45R18 V18 S10
e13*2001/116* 85-177 245/40R18 A01 K2b K6g
0249*26-..
- ab MJ 2015 (MK5)
§ 22 51523, Erweiterung 03
Ford Puma 70-114 215/50R18 K1b R70 A01 A12 A19
J2K 70-114 225/45R18 K1b A58 A99 NoE
e9*2007/46*3165*.. 70-114 235/45R18 K1b NoP V18 S10
70-114 245/40R18 K1a K1b K2b
70-114 245/45R18 K1a K1b K2b K6y
Ford S-Max (I) 74-176 225/45R18 T95 A12 A19 A58
WA6 74-176 235/40R18 A01 K2b T93 T95 A99 B02 V18
e13*2001/116* 74-176 235/45R18 T94 T98 S12
0185*00-23 74-176 245/40R18 A01 K1a K2b T93 T97
Ford S-Max (II) 88-177 235/50R18 A01 K1a K2b K5d A12 A19 A57
WA6 88-177 245/45R18 A99 V00 V18
e13*2001/116* 88-177 245/50R18 A01 K1a K2b K3h K4i K5d S15
0185*24-.. 88-177 255/45R18 A01 K1a K2b K3h K5d
- ab MJ 2016
Ford Tourneo Connect 55-85 225/40R18 K1a K1b K2a K2b T91 T92 A01 A12 A19
PH2, PJ2 55-85 235/40R18 B49 G01 K1c K2c K45 T91 T93 T95 A99 B02 S03
e1*2001/116*
0206*..,
0207*00-15
Ford Transit Connect 55-85 225/40R18 K1a K1b K2a K2b T91 T92 A01 A12 A19
PT2, PU2 55-85 235/40R18 B49 G01 K1c K2c K45 T91 T93 T95 A99 B02 S03
L071; L072;
e1*2007/46*0271*..;
e1*2007/46*
0272*00-03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 6 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Transit/Tourneo 55-125 215/45R18 T93 A12 A19 A58
Connect 55-125 225/45R18 T91 T95 A99 V18 S09
PJ2, PU2 55-125 235/40R18 A01 K1a T91 T95
e1*2001/116* 55-125 245/40R18 A01 K1a K1b K2b K4i K6f T93 T97
0207*16-25;
e1*2007/46*
0272*04-13,
- Modell 2014 bis 2017
- mit Radmuttern
M12x1,5
Ford Transit/Tourneo 55-88 215/45R18 T93 A12 A19 A58
Connect 55-88 225/45R18 T91 T95 A99 V18 S16
PJ2, PU2 55-88 235/40R18 A01 K1a T91 T95
e1*2001/116*0207*26-.; 55-88 245/40R18 A01 K1a K1b K2b K4i K6f T93 T97
e1*2007/46*0272*14-..
ab Modelljahr 2018
- mit Radmuttern
§ 22 51523, Erweiterung 03
M14x1,5
Jaguar F-Pace 120-132 235/65R18 A10 A19 A57 A99
DC 120-132 245/60R18 A32 S13
e11*2007/46*3324*..; 120-280 255/60R18 A32
e5*2007/46*1047*::
Jaguar X-Type 96-170 225/40R18 K1a K2b K42 L02 T88 T92 A01 A12 A19
CF1 96-170 245/35R18 K1a K2b K42 K44 L02 T88 T92 A99 B02 K41
e11*98/14*0176*.. K45 K46 K56
Lim V18 S02
Jaguar XE 120-132 215/45R18 A32 R37 T93 A19 A58 A99
JA 120-184 225/40R18 A91 T92 Lim P35 V18
e11*2007/46*2150*.., 120-184 225/45R18 A91 T91 T95 S04
e5*2007/46*1049*.. 120-184 235/40R18 A01 A12 K1a T91 T95
120-184 235/45R18 A01 A12 K1a
120-184 245/40R18 A01 A12 K1a
Jaguar XF 120-202 235/50R18 A12 A19 A99 B03
CC9 120-202 245/45R18 A32 Lim V18 S04
e11*2001/116*0323*. 120-202 255/45R18 A12
Jaguar XF 120-221 225/50R18 A12 R37 A19 A58 A99
JB 120-221 235/45R18 A32 R37 Lim V18 S04
e11*2007/46*2981*.., 120-280 245/45R18 A91
e5*2007/46*1048*.. 120-280 255/45R18 A12
Jaguar XJ 152-291 235/50R18 R35 A12 A19 A99
N*3 152-291 245/45R18 B02 NBF V18
e11*2001/116*0217*.. 152-291 255/45R18 A01 K41 S04
Land Rover Discovery 110-177 225/60R18 A98 A19 A57 A99
Sport 110-177 225/65R18 A12 S11
LC 110-177 235/60R18 A12
e11*2007/46*1659*..
Land Rover Freelander 110-171 235/60R18 K1a K2b A01 A12 A19
2 110-171 255/55R18 K1c K2b A99 S06
LF
e11*2001/116*0300*.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 7 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Land Rover Range 110-147 225/60R18 A91 R37 A19 A57 A99
Rover Evoque 110-221 235/60R18 A98 NoP S11
LZ
e5*2007/46*0076*..
Land Rover Range- 110-177 225/60R18 A63 A19 A57 A99
Rover Evoque 110-213 235/55R18 A12 Cbo Cpe Y85
LV, LV-A 110-213 235/60R18 A12 S06
e11*2007/46*0223*..;
e3*2007/46*0221*..
Land Rover Range- 132, 177 235/65R18 A10 R37 A19 A56 A99
Rover Velar 132, 177 245/60R18 A10 R37 S06
LY 132-280 255/60R18 A10
e11*2007/46*3954*..,
e5*2007/46*1057*..
Volvo C30 73-169 215/40R18 K1c K2b K42 T85 T89 A01 A12 A19
M, M-2D 73-169 215/45R18 G03 K1c K2b K42 A58 A99 B02
e4*2001/116*0076*.., 73-169 225/35R18 K1c K2b K42 T83 T87 Com V18 S02
§ 22 51523, Erweiterung 03
e1*2001/116*0427*.. 73-169 225/40R18 K1c K2b K42
73-169 235/35R18 K1c K25 K2b K42
73-169 245/35R18 K2b K42 R03
Volvo C70 100-169 215/45R18 A12 A19 A99
M 100-169 225/40R18 T88 B02 Cbo V18
e4*2001/116*0076 100-169 235/40R18 S02
*08-.. 100-169 245/35R18 A01 K46 K66 T88
Volvo S40, V50 73-169 215/40R18 K1c K2b K42 K46 T85 T89 A01 A12 A19
M 73-169 215/45R18 G03 K1c K2b K41 K42 K45 K46 A99 B02 Car
e4*2001/116*0076*.. 73-169 225/35R18 K1c K2b K42 K46 T87 Lim V00 V18
73-169 225/40R18 K1c K2b K42 K45 K46 S02
73-169 235/35R18 K1c K25 K2b K42 K45 K46 T86
73-169 245/35R18 K2b K42 K46 R03
Volvo S60 120-186 225/45R18 A98 R37 A19 A57 A99
Z 120-240 235/45R18 A98 KOV Lim NoH
e4*2007/46* S14
1315*05-..
Volvo S60, V60 84-242 215/45R18 T89 T93 A12 A19 A57
F, F-N2D 84-242 225/40R18 A01 K4i T92 A99 Car Lim
e9*2007/46*0023*..; 84-242 235/40R18 A01 K1a K1b K2b K4i K6f T91 T95 Npf V00 V18
e13*2007/46*1157*.. 84-242 245/35R18 A01 K1c K2b K4i K6f T92 S08
84-242 245/40R18 A01 K1c K2b K4i K6f
Volvo S60CC, V60CC 110-187 225/50R18 A12 A19 A57
F 110-187 235/45R18 A99 Car KMV
e9*2007/46*0023*.. 110-187 235/50R18 A01 K1c K2b K3s K4i K5w Lim S08
- Cross Country 110-187 245/45R18
110-187 255/45R18 A01 K1c K2b K4i K5w
Volvo S80 80-232 225/45R18 T91 T95 A12 A19 A99
A, A-2D 80-232 235/40R18 T91 T93 V00 V18 S08
e9*2001/116*0057*.., 80-232 245/40R18 A01 K1a K1b K2b K46
e1*2001/116*0504*..
Volvo S90, V90 110-187 225/50R18 A12 R37 A19 A57 A99
P 110-187 235/45R18 A98 R37 Car KOV Lim
e4*2007/46*1067*.. 110-240 245/45R18 A98 NBF NoH S14
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH

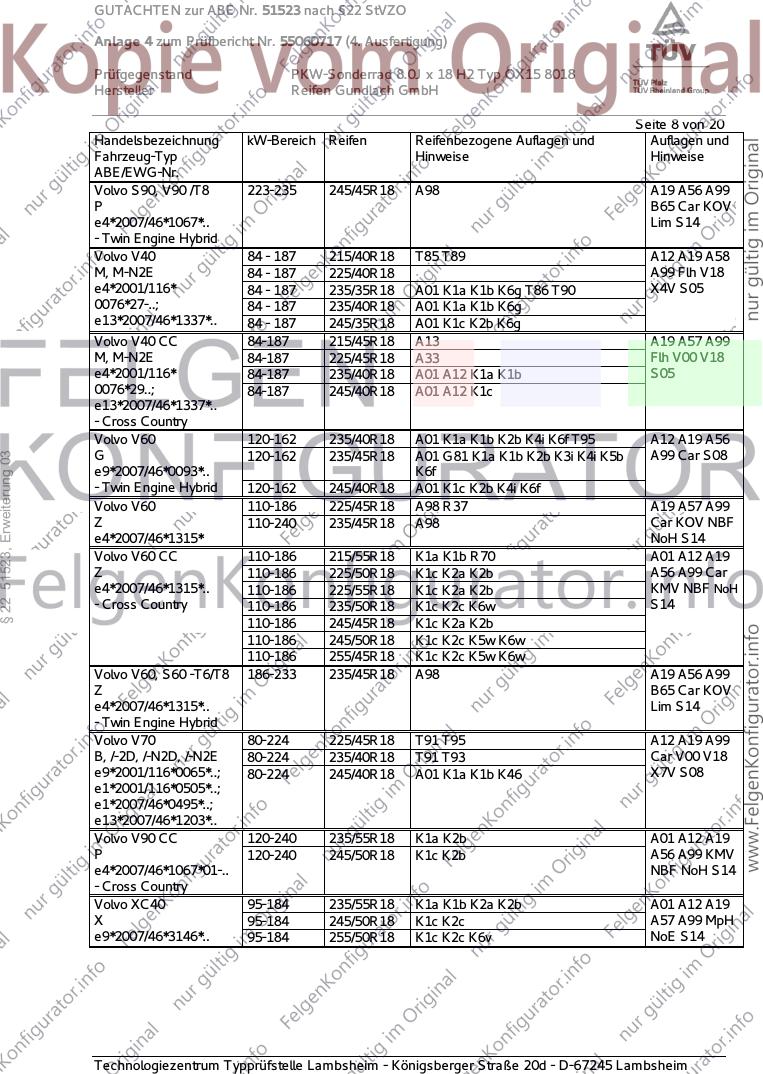

Seite 8 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S90, V90 /T8 223-235 245/45R18 A98 A19 A56 A99
P B65 Car KOV
e4*2007/46*1067*.. Lim S14
- Twin Engine Hybrid
Volvo V40 84 - 187 215/40R18 T85 T89 A12 A19 A58
M, M-N2E 84 - 187 225/40R18 A99 Flh V18
e4*2001/116* 84 - 187 235/35R18 A01 K1a K1b K6g T86 T90 X4V S05
0076*27-..; 84 - 187 235/40R18 A01 K1a K1b K6g
e13*2007/46*1337*.. 84 - 187 245/35R18 A01 K1c K2b K6g
Volvo V40 CC 84-187 215/45R18 A13 A19 A57 A99
M, M-N2E 84-187 225/45R18 A33 Flh V00 V18
e4*2001/116* 84-187 235/40R18 A01 A12 K1a K1b S05
0076*29..; 84-187 245/40R18 A01 A12 K1c
e13*2007/46*1337*..
- Cross Country
Volvo V60 120-162 235/40R18 A01 K1a K1b K2b K4i K6f T95 A12 A19 A56
G A99 Car S08
§ 22 51523, Erweiterung 03
120-162 235/45R18 A01 G81 K1a K1b K2b K3i K4i K5b
e9*2007/46*0093*.. K6f
- Twin Engine Hybrid 120-162 245/40R18 A01 K1c K2b K4i K6f
Volvo V60 110-186 225/45R18 A98 R37 A19 A57 A99
Z 110-240 235/45R18 A98 Car KOV NBF
e4*2007/46*1315* NoH S14
Volvo V60 CC 110-186 215/55R18 K1a K1b R70 A01 A12 A19
Z 110-186 225/50R18 K1c K2a K2b A56 A99 Car
e4*2007/46*1315*.. 110-186 225/55R18 K1c K2a K2b KMV NBF NoH
- Cross Country 110-186 235/50R18 K1c K2c K6w S14
110-186 245/45R18 K1c K2a K2b
110-186 245/50R18 K1c K2c K5w K6w
110-186 255/45R18 K1c K2c K5w K6w
Volvo V60, S60 -T6/T8 186-233 235/45R18 A98 A19 A56 A99
Z B65 Car KOV
e4*2007/46*1315*.. Lim S14
- Twin Engine Hybrid
Volvo V70 80-224 225/45R18 T91 T95 A12 A19 A99
B, /-2D, /-N2D, /-N2E 80-224 235/40R18 T91 T93 Car V00 V18
e9*2001/116*0065*..; 80-224 245/40R18 A01 K1a K1b K46 X7V S08
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo V90 CC 120-240 235/55R18 K1a K2b A01 A12 A19
P 120-240 245/50R18 K1c K2b A56 A99 KMV
e4*2007/46*1067*01-.. NBF NoH S14
- Cross Country
Volvo XC40 95-184 235/55R18 K1a K1b K2a K2b A01 A12 A19
X 95-184 245/50R18 K1c K2c A57 A99 MpH
e9*2007/46*3146*.. 95-184 255/50R18 K1c K2c K6v NoE S14
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH

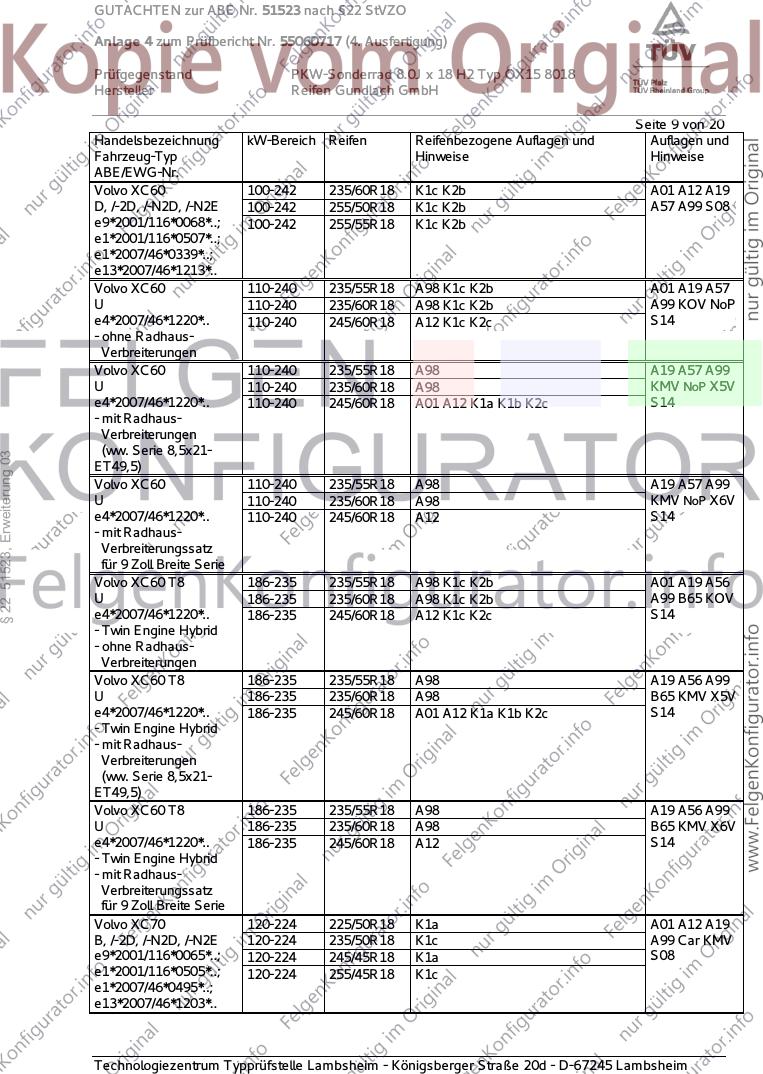

Seite 9 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC60 100-242 235/60R18 K1c K2b A01 A12 A19
D, /-2D, /-N2D, /-N2E 100-242 255/50R18 K1c K2b A57 A99 S08
e9*2001/116*0068*..; 100-242 255/55R18 K1c K2b
e1*2001/116*0507*..;
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC60 110-240 235/55R18 A98 K1c K2b A01 A19 A57
U 110-240 235/60R18 A98 K1c K2b A99 KOV NoP
e4*2007/46*1220*.. 110-240 245/60R18 A12 K1c K2c S14
- ohne Radhaus-
Verbreiterungen
Volvo XC60 110-240 235/55R18 A98 A19 A57 A99
U 110-240 235/60R18 A98 KMV NoP X5V
e4*2007/46*1220*.. 110-240 245/60R18 A01 A12 K1a K1b K2c S14
- mit Radhaus-
Verbreiterungen
(ww. Serie 8,5x21-
§ 22 51523, Erweiterung 03
ET49,5)
Volvo XC60 110-240 235/55R18 A98 A19 A57 A99
U 110-240 235/60R18 A98 KMV NoP X6V
e4*2007/46*1220*.. 110-240 245/60R18 A12 S14
- mit Radhaus-
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC60 T8 186-235 235/55R18 A98 K1c K2b A01 A19 A56
U 186-235 235/60R18 A98 K1c K2b A99 B65 KOV
e4*2007/46*1220*.. 186-235 245/60R18 A12 K1c K2c S14
- Twin Engine Hybrid
- ohne Radhaus-
Verbreiterungen
Volvo XC60 T8 186-235 235/55R18 A98 A19 A56 A99
U 186-235 235/60R18 A98 B65 KMV X5V
e4*2007/46*1220*.. 186-235 245/60R18 A01 A12 K1a K1b K2c S14
- Twin Engine Hybrid
- mit Radhaus-
Verbreiterungen
(ww. Serie 8,5x21-
ET49,5)
Volvo XC60 T8 186-235 235/55R18 A98 A19 A56 A99
U 186-235 235/60R18 A98 B65 KMV X6V
e4*2007/46*1220*.. 186-235 245/60R18 A12 S14
- Twin Engine Hybrid
- mit Radhaus-
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC70 120-224 225/50R18 K1a A01 A12 A19
B, /-2D, /-N2D, /-N2E 120-224 235/50R18 K1c A99 Car KMV
e9*2001/116*0065*..; 120-224 245/45R18 K1a S08
e1*2001/116*0505*..; 120-224 255/45R18 K1c
e1*2007/46*0495*..;
e13*2007/46*1203*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH

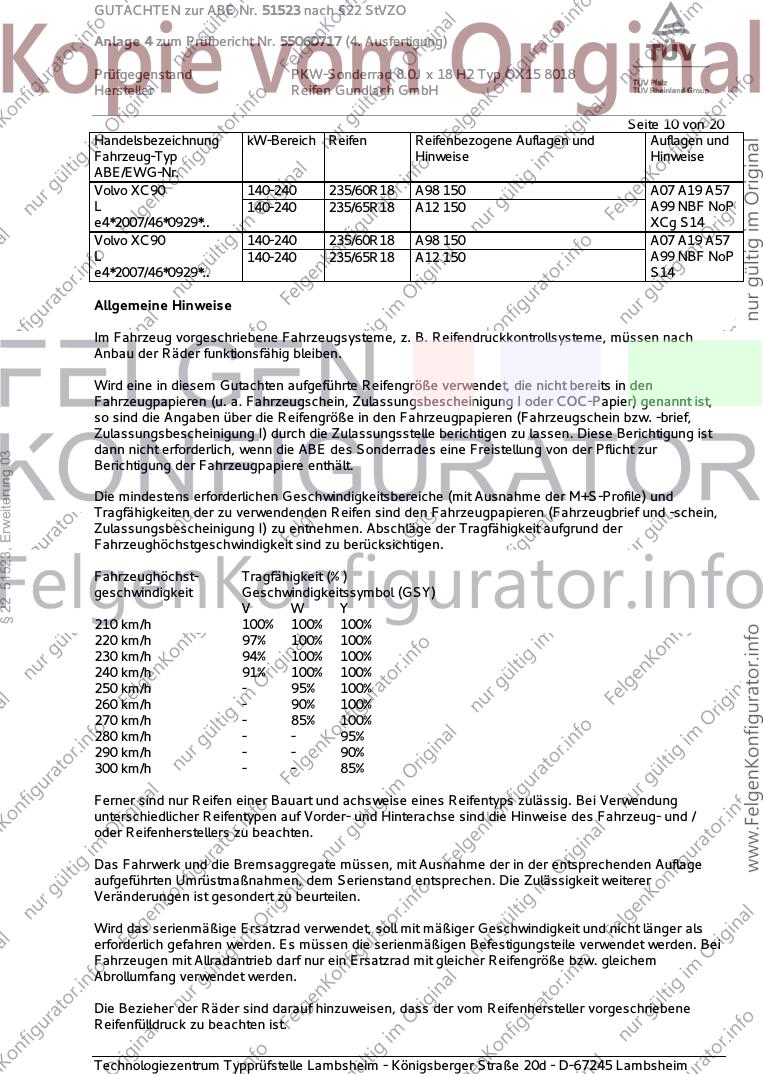

Seite 10 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC90 140-240 235/60R18 A98 150 A07 A19 A57
L 140-240 235/65R18 A12 150 A99 NBF NoP
e4*2007/46*0929*.. XCg S14
Volvo XC90 140-240 235/60R18 A98 150 A07 A19 A57
L 140-240 235/65R18 A12 150 A99 NBF NoP
e4*2007/46*0929*.. S14
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
§ 22 51523, Erweiterung 03
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 11 von 20

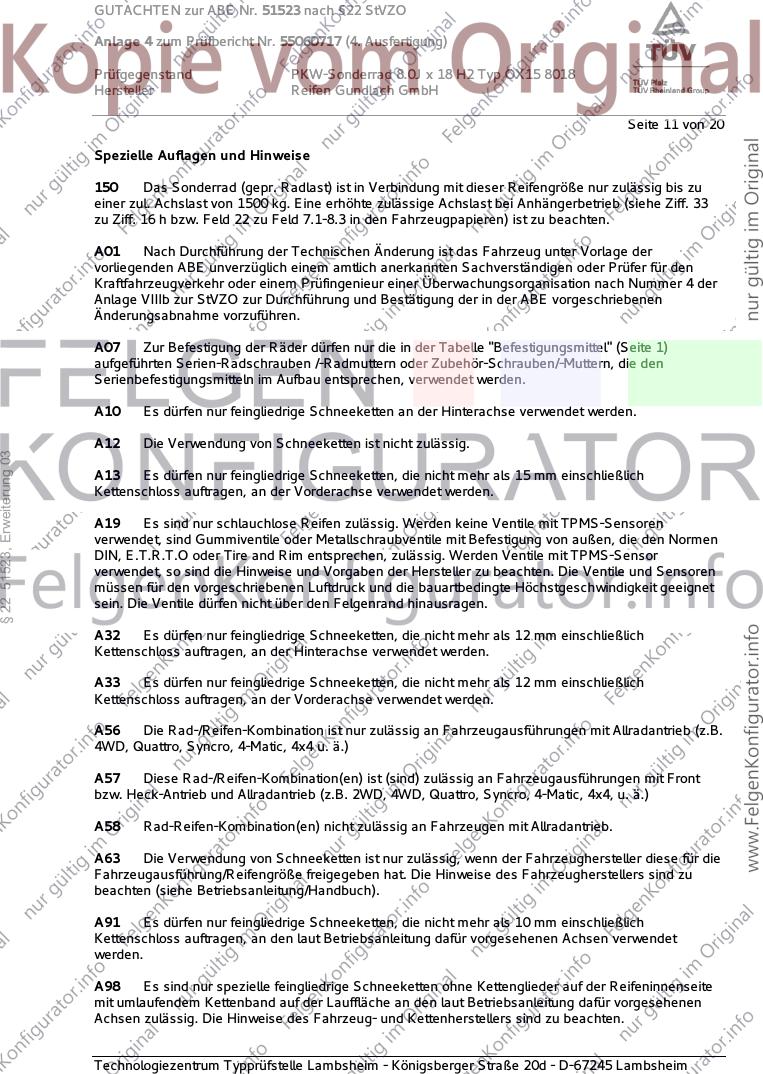

Spezielle Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1)
aufgeführten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den
Serienbefestigungsmitteln im Aufbau entsprechen, verwendet werden.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
§ 22 51523, Erweiterung 03
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH

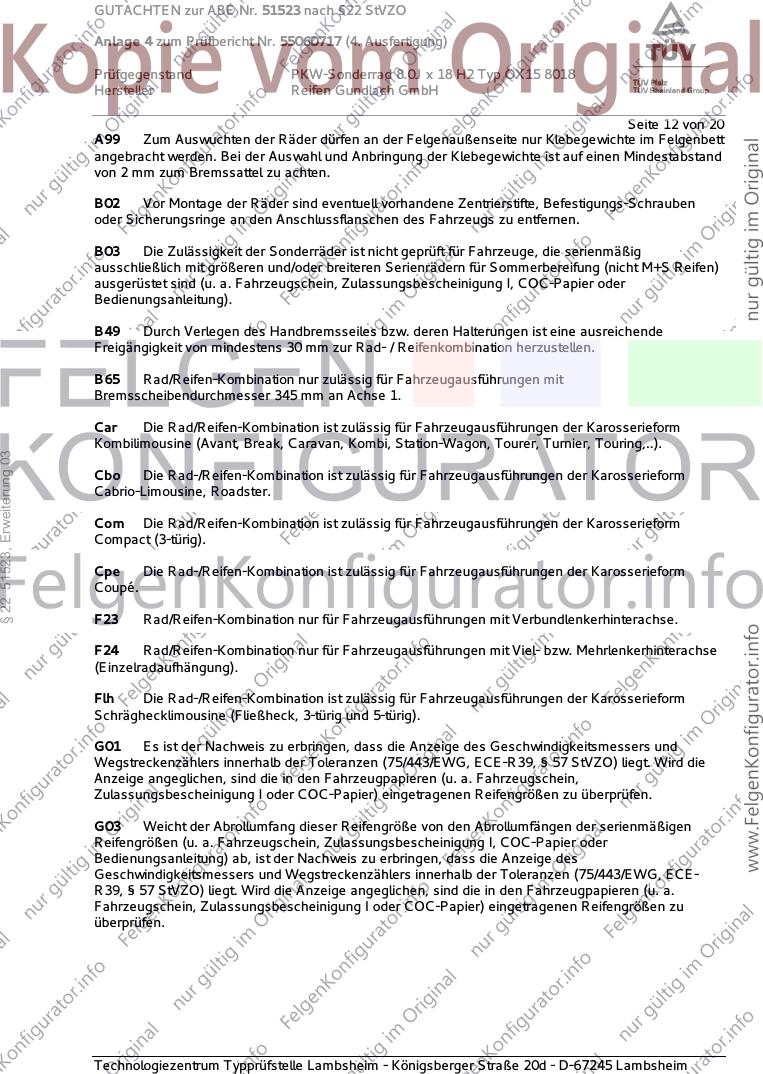

Seite 12 von 20
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B49 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.
B65 Rad/Reifen-Kombination nur zulässig für Fahrzeugausführungen mit
Bremsscheibendurchmesser 345 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
§ 22 51523, Erweiterung 03
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Compact (3-türig).
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 13 von 20

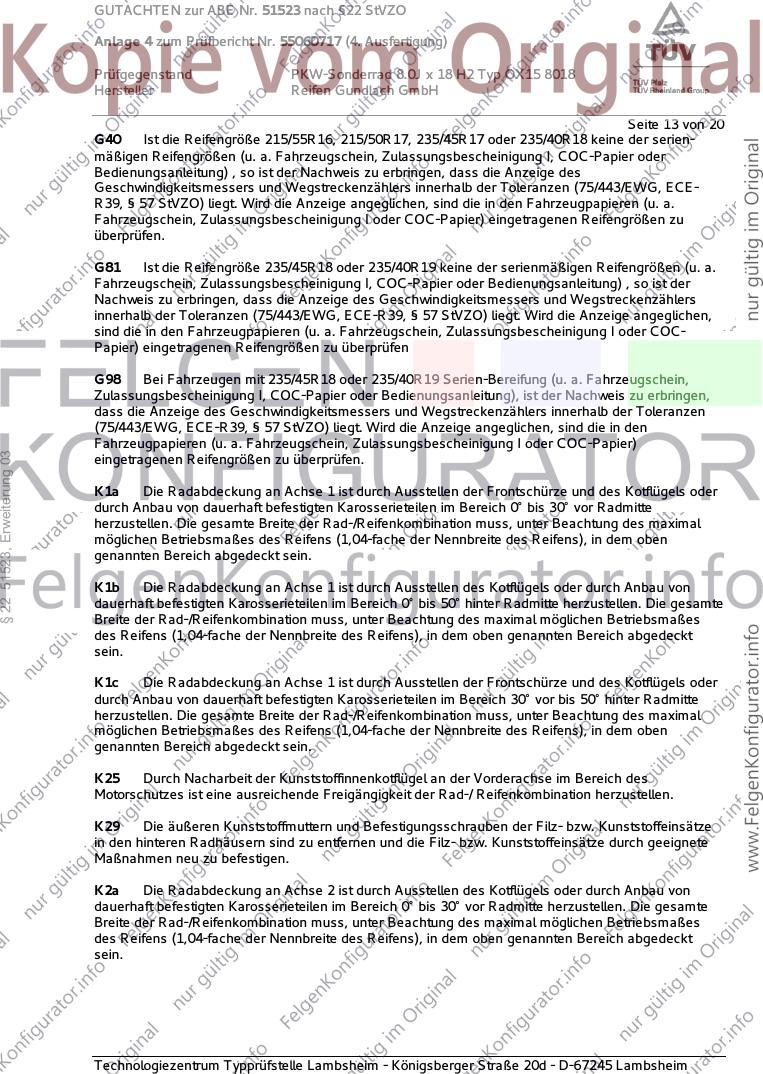

G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
§ 22 51523, Erweiterung 03
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze
in den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH

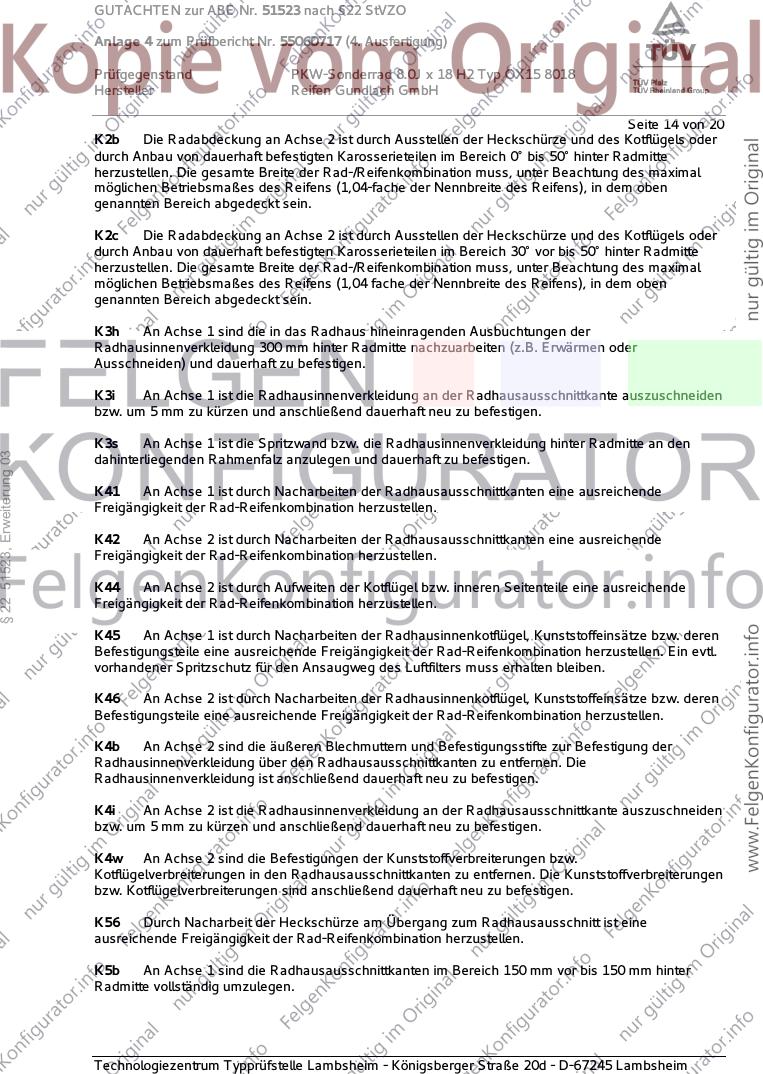

Seite 14 von 20
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung 300 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder
Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
§ 22 51523, Erweiterung 03
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die
Radhausinnenverkleidung ist anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4w An Achse 2 sind die Befestigungen der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen in den Radhausausschnittkanten zu entfernen. Die Kunststoffverbreiterungen
bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH

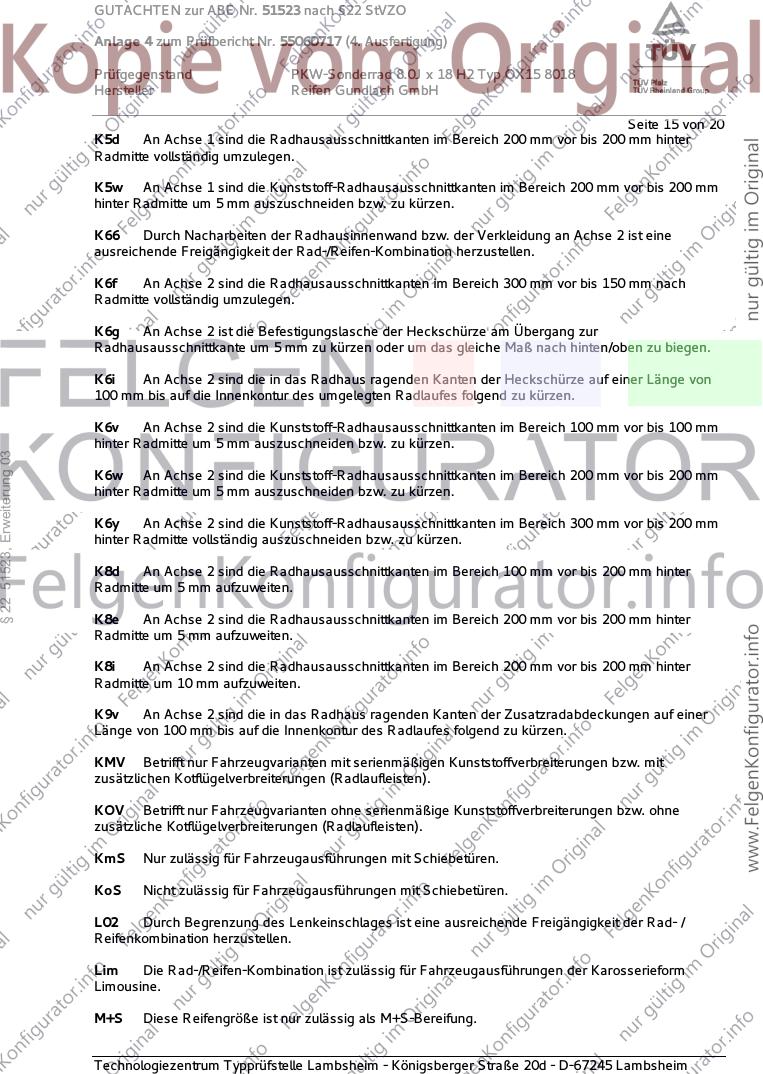

Seite 15 von 20
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
§ 22 51523, Erweiterung 03
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH

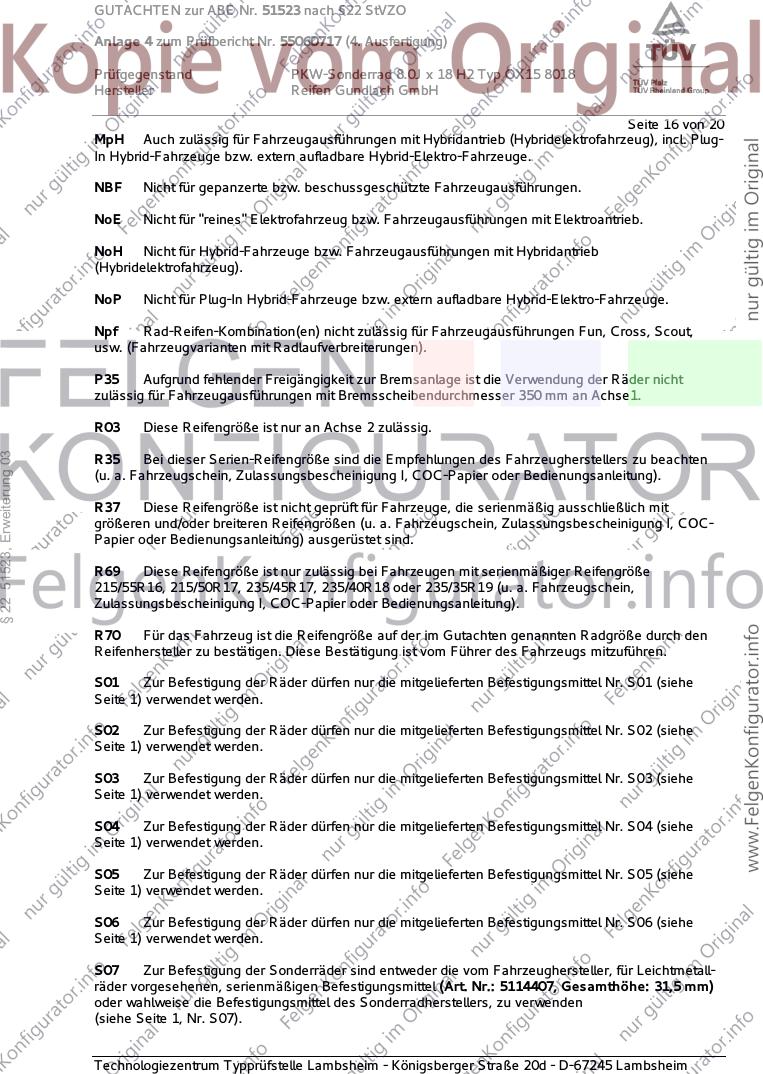

Seite 16 von 20
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug), incl. Plug-
In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
§ 22 51523, Erweiterung 03
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder sind entweder die vom Fahrzeughersteller, für Leichtmetall-
räder vorgesehenen, serienmäßigen Befestigungsmittel (Art. Nr.: 5114407, Gesamthöhe: 31,5 mm)
oder wahlweise die Befestigungsmittel des Sonderradherstellers, zu verwenden
(siehe Seite 1, Nr. S07).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH

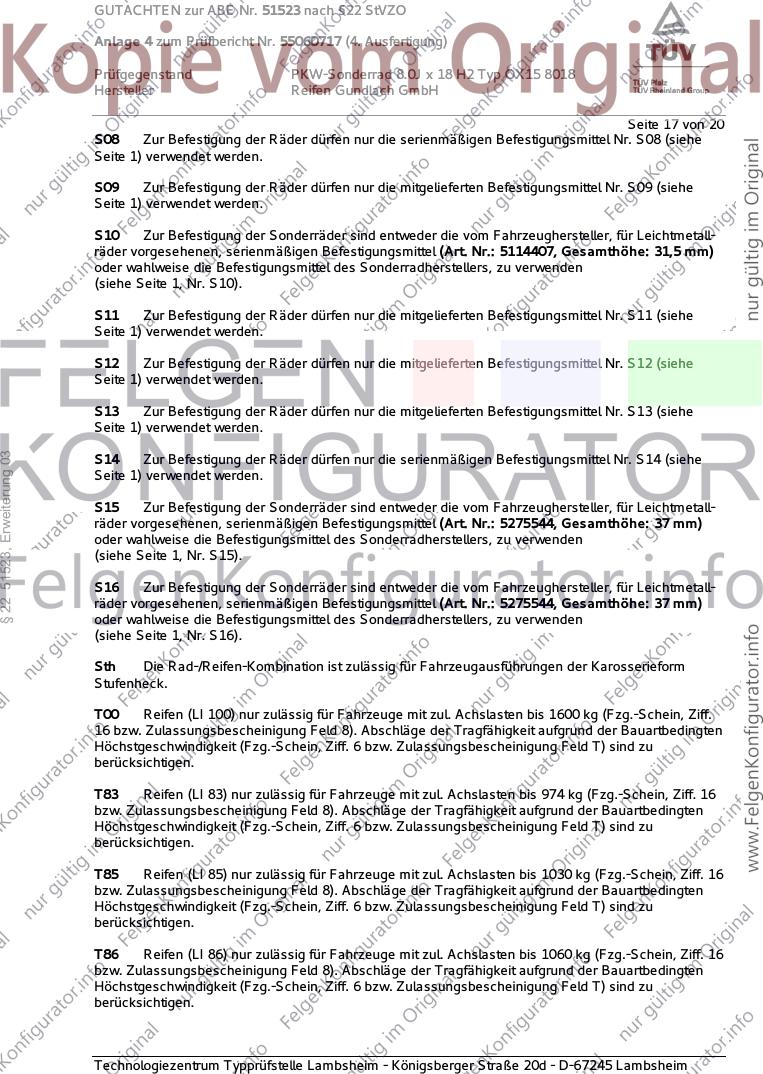

Seite 17 von 20
S08 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Sonderräder sind entweder die vom Fahrzeughersteller, für Leichtmetall-
räder vorgesehenen, serienmäßigen Befestigungsmittel (Art. Nr.: 5114407, Gesamthöhe: 31,5 mm)
oder wahlweise die Befestigungsmittel des Sonderradherstellers, zu verwenden
(siehe Seite 1, Nr. S10).
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
S12 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S12 (siehe
Seite 1) verwendet werden.
S13 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S13 (siehe
Seite 1) verwendet werden.
§ 22 51523, Erweiterung 03
S14 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S14 (siehe
Seite 1) verwendet werden.
S15 Zur Befestigung der Sonderräder sind entweder die vom Fahrzeughersteller, für Leichtmetall-
räder vorgesehenen, serienmäßigen Befestigungsmittel (Art. Nr.: 5275544, Gesamthöhe: 37 mm)
oder wahlweise die Befestigungsmittel des Sonderradherstellers, zu verwenden
(siehe Seite 1, Nr. S15).
S16 Zur Befestigung der Sonderräder sind entweder die vom Fahrzeughersteller, für Leichtmetall-
räder vorgesehenen, serienmäßigen Befestigungsmittel (Art. Nr.: 5275544, Gesamthöhe: 37 mm)
oder wahlweise die Befestigungsmittel des Sonderradherstellers, zu verwenden
(siehe Seite 1, Nr. S16).
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH

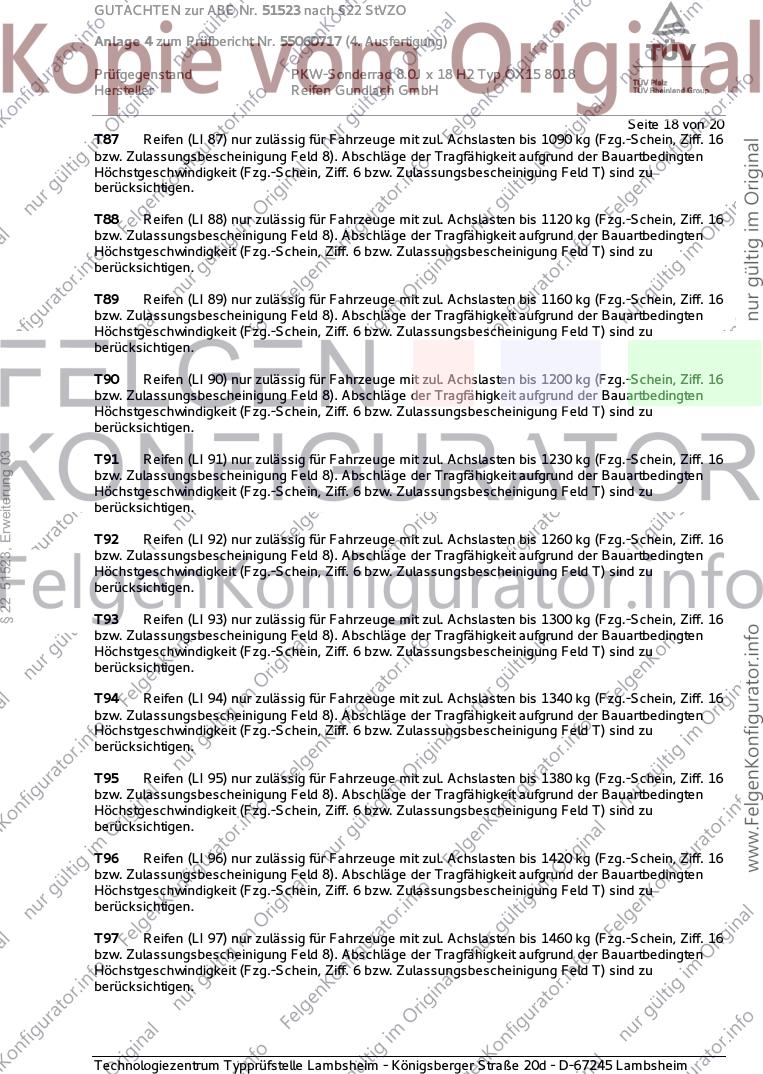

Seite 18 von 20
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 51523, Erweiterung 03
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 19 von 20
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
§ 22 51523, Erweiterung 03
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-
ET38,5 ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
235/45R18 oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51523 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55060717 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 18 H2 Typ OX15 8018
Hersteller Reifen Gundlach GmbH
Seite 20 von 20
XCg Betrifft nur Fahrzeuge, die werkseitig für die Verwendung von 275er Reifen ausgerüstet
wurden (großer Wendekreis).
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 3. September 2020 in Lambsheim statt.
Hinweise zum Sonderrad
Radausführung X7:
Die "Montageanleitung für Leichtmetallräder", der Fa. Reifen Gundlach, ist zu beachten.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
§ 22 51523, Erweiterung 03
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 20 und gilt für Sonderräder ab Herstellungsdatum Juli 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 3. September 2020
Laux 00350391.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
