GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 1 von 19
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0280806
Prüfgegenstand PKW-Sonderrad
Modell TN20
Typ TN20-8018
Radgröße 8JX18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5C TN20-8018 5C / Ø72,6 - Ø63,4 5/108/63,4 45 720 2200
Kennzeichnungen
KBA-Nummer 51740
Herstellerzeichen TOMASON
Radtyp und Ausführung TN20-8018 (s.o.)
Radgröße 8JX18H2
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 120 -
S02 Mutter M12x1,5 Kegel 60° 140 -
S03 Mutter M12x1,5 Kegel 60° 130 -
S04 Mutter M12x1,5 Kegel 60° 125 -
S05 Mutter M14x1,5 Kegel 60° 135 -
S06 Mutter M14x1,5 Kegel 60° 170 -
S07 Mutter M14x1,5 CL10 Kegel 60° 220 -
S08 Mutter M12x1,5 Kegel 60° 135 -
S09 Mutter M14x1,5 Kegel 60° 140 -
S10 Mutter M12x1,5 Kegel 60° 110 -
S11 Schraube M14x1,5 Kegel 60° 140 33
S12 Serienschraube M14x1,5 Kegel 60° 140 33,5
S13 Mutter M14x1,5 CL10 Kegel 60° 204 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Land Rover
Volvo
Spurverbreiterung innerhalb 2%

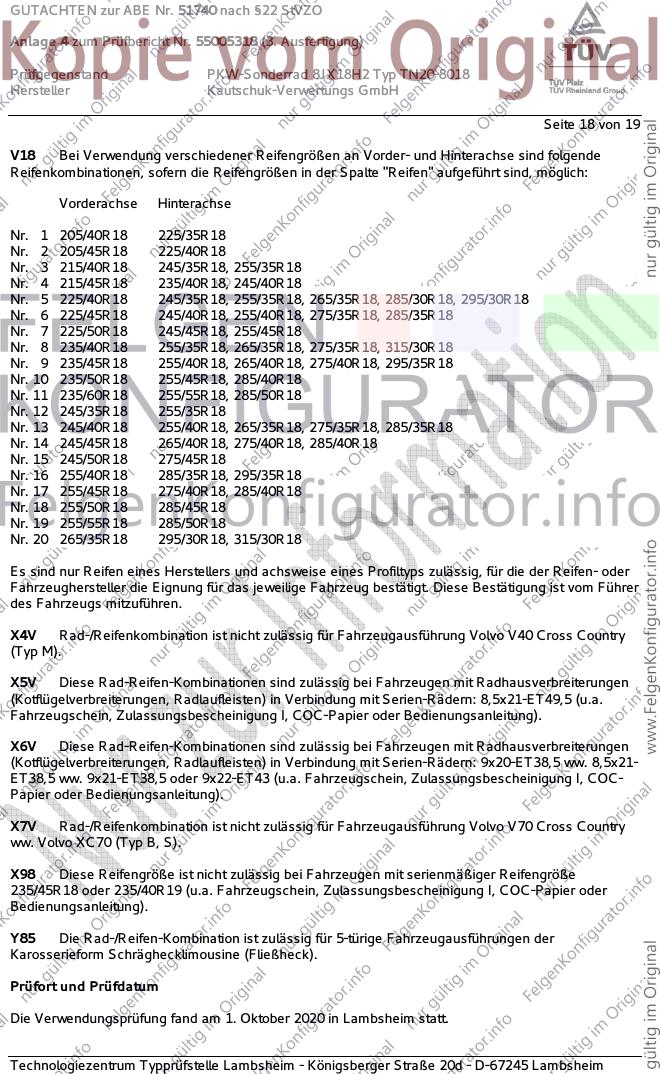

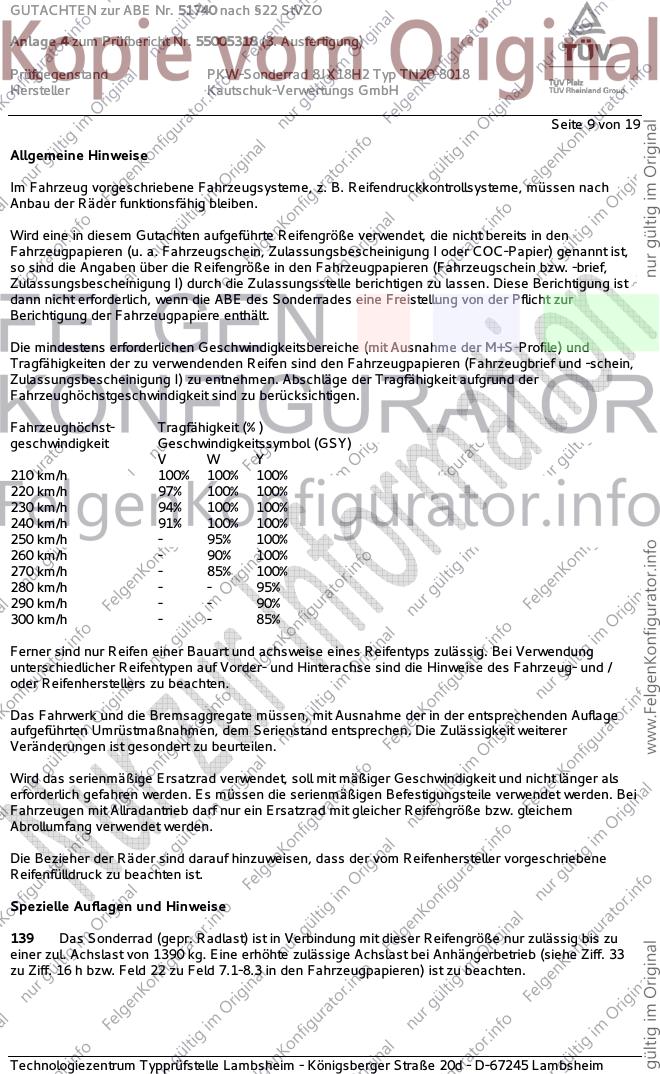

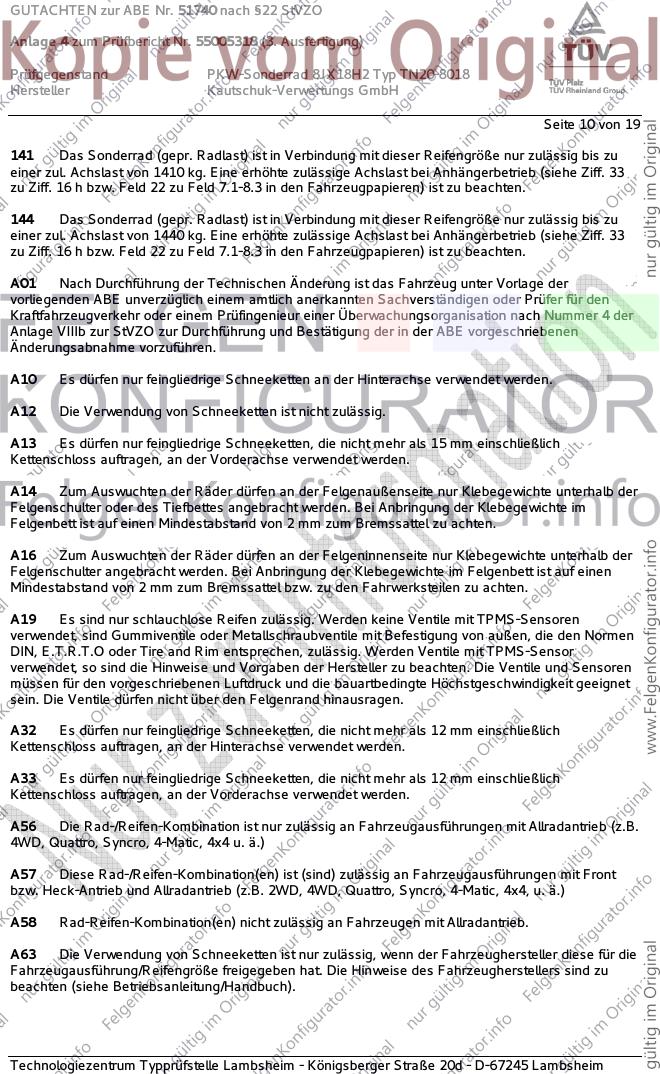

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 2 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 215/40R18 K46 T85 T89 A01 A12 A14
DM2 66-107 225/35R18 K25 K2b K42 K46 K56 T87 A16 A19 B02
e13*2001/116*0109*. 66-107 225/40R18 K25 K2b K41 K42 K46 K56 S03
Ford C-Max 63-134 215/40R18 T85 T89 A12 A14 A16
(Compact) 63-134 215/45R18 A19 A58 B02
DXA 63-134 225/40R18 T88 T92 KoS V18 S08
e13*2007/46*1103*.. 63-134 235/40R18 A01 K1a K2b
- incl. Facelift 2015 63-134 245/35R18 A01 K1a K1b K2b K5d T88 T92
Ford Edge 132-155 235/60R18 A33 A14 A16 A19
SBF 132-155 255/55R18 A12 A56 S07
e1*2007/46*
1524*00-02
Ford Edge 110-175 235/60R18 A33 141 A14 A16 A19
SBF 110-175 255/55R18 A12 141 A57 S07
e1*2007/46*
1524*03-..
ab MJ 2019
Ford Focus (II) 166 235/35R18 A01 K56 A12 A14 A16
DA3, DB3 59-107 215/40R18 T85 T89 A19 B02 Car
e13*2001/116* 59-107 235/35R18 A01 K25 K56 T86 T90 Flh Sth S03
0144,0157*.. 59-166 225/40R18
Ford Focus (III) 63-134 215/40R18 T85 T89 A12 A14 A16
DYB 63-134 215/45R18 A19 A58 Car
e13*2007/46*1138*.. 63-134 225/40R18 T88 T92 Flh Lim V18
- incl. Facelift 2014 63-134 235/40R18 A01 K1a K8d S03
63-134 245/35R18 A01 K1a K1b K2b K4b K8d T88 T92
Ford Focus (IV) 110-134 215/45R18 A12 A14 A16
DEH 110-134 225/40R18 A19 A58 F24
e13*2007/46*1911*.. 110-134 225/45R18 Flh KOV V18
110-134 235/40R18 A01 K2b S08
110-134 245/40R18 A01 K1a K2b
Ford Focus (IV) 63-134 215/45R18 A12 A14 A16
DEH 63-134 225/40R18 A19 A58 F23
e13*2007/46*1911*.. 63-134 225/45R18 Flh KOV V18
63-134 235/40R18 A01 K2b S08
63-134 245/40R18 A01 K1a K2b
Ford Focus Active (IV) 63-134 215/50R18 R70 A12 A14 A16
DEH 63-134 225/45R18 A19 A58 F24
e13*2007/46* 63-134 235/45R18 Flh KMV V18
1911*03-.. 63-134 245/40R18 S08
63-134 245/45R18
Ford Focus Cabrio (II) 74-107 215/40R18 T89 A12 A14 A16
DB3 74-107 225/40R18 A01 K56 T88 T89 A19 B02 Cbo
e13*2001/116*0157*. 74-107 235/35R18 A01 K25 K2b K44 K46 K56 T86 T90 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 3 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus RS (II) 224, 257 215/45R18 M+S A12 A14 A16
DA3, DA3-RS 224, 257 225/40R18 M+S A19 A58 B02
e13*2001/116*0144*. 224, 257 235/40R18 M+S Flh S03
e13*2001/116*1010*.
Ford Focus RS (III) 257 225/40R18 A91 M+S A14 A16 A19
DYB, DYB-RS 257 235/40R18 A12 M+S A56 Flh S03
e13*2007/46*1138*..; 257 245/35R18 A01 A12 K1a K2b M+S
e13*2007/46*1616*..
Ford Focus ST (III) 136, 184 215/45R18 A12 A14 A16
DYB 136, 184 225/40R18 A19 A58 Car
e13*2007/46*1138*.. 136, 184 235/40R18 A01 K1a K8d Flh S03
- incl. Facelift 2015 136, 184 245/35R18 A01 K1a K1b K2b K4b K8d
Ford Focus ST (IV) 140, 206 215/45R18 M+S A12 A14 A16
DEH 140, 206 225/40R18 M+S A19 A58 Car
e13*2007/46* 140, 206 235/40R18 Flh S08
1911*05-.. 140, 206 245/40R18 A01 K1a K2b K4i K5b K8d K9v
Ford Focus Turnier 63-134 215/45R18 A12 A14 A16
(IV) 63-134 225/40R18 A19 A58 Car
DEH 63-134 225/45R18 F24 KOV V18
e13*2007/46*1911*.. 63-134 235/40R18 A01 K2b S08
63-134 245/40R18 A01 K1a K2b
Ford Focus Turnier 63-134 215/50R18 R70 A12 A14 A16
Active (IV) 63-134 225/45R18 A19 A58 Car
DEH 63-134 235/45R18 F24 KMV V18
e13*2007/46* 63-134 245/40R18 S08
1911*03-.. 63-134 245/45R18
Ford Galaxy (II) 74-149 225/45R18 T95 A12 A14 A16
WA6 74-149 235/40R18 T93 T95 A19 A58 B02
e13*2001/116* 74-149 235/45R18 T94 T98 V18 S06
0185*00-23 74-149 245/40R18 T93 T97
Ford Galaxy (III) 88-177 235/50R18 144 A12 A14 A16
WA6 88-177 245/45R18 T00 T96 144 A19 A57 V00
e13*2001/116* 88-177 245/50R18 A01 K1a K5d 144 V18 S07
0185*24-.. 88-177 255/45R18 144
- ab MJ 2016 (MK3)
Ford Grand C-Max 70-134 215/45R18 A01 G40 T93 A12 A14 A16
DXA 70-134 215/45R18 R69 T93 A19 A58 B02
e13*2007/46*1103*.. 70-134 225/40R18 T92 KmS V18 S08
- incl. Facelift 2015 70-134 235/40R18 A01 G40 K1a T95
70-134 245/35R18 A01 K1a K1b K2b K5d T92
Ford Kuga (I) 100-147 235/50R18 A12 A14 A16
DM2 100-147 245/45R18 A19 A57 B02
e13*2001/116* 100-147 245/50R18 A01 K1a S03
0109*19-31 100-147 255/45R18
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 4 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Kuga (II) 85-134 225/50R18 R37 A12 A14 A16
DM2 85-134 225/55R18 A01 G01 R37 A19 A57 S08
e13*2001/116* 85-178 235/45R18
0109*31-.. 85-178 235/50R18
- ab Modell 2013 85-178 245/45R18
- incl. Facelift 2016 85-178 245/50R18 A01 G01 K1a K1b K2b
85-178 255/45R18
Ford Kuga (III) 88-140 225/60R18 A91 A14 A16 A19
DFK 88-140 235/55R18 A12 A57 NoP S08
e13*2007/46*2188*..
Ford Kuga (III) Plug-in 112 225/60R18 A91 A14 A16 A19
Hybrid 112 235/55R18 A12 A58 S08
DFK
e13*2007/46*2188*..
Ford Mondeo (III) 66-150 215/40R18 K1a K2b T85 T89 A01 A12 A14
B4Y, B5Y 66-150 225/35R18 K1c K2b K56 T87 A16 A19 A58
e1*98/14* 66-166 225/40R18 K1c K2b K56 T88 T89 T91 B02 Flh Sth
0154,0155*.. S10
Ford Mondeo (IV) 74-176 215/40R18 T85 T89 X98 A12 A14 A16
BA7 74-176 215/40R18 A01 G98 T85 T89 A19 A58 B02
e13*2001/116* 74-176 215/45R18 A01 G40 T89 Flh Lim V18
0249*00-25 74-176 215/45R18 R69 T89 S02
- incl. Facelift 2010 74-176 225/40R18 T88 T89 T91 X98
74-176 225/40R18 A01 G98 T88 T89 T91
74-176 235/40R18 A01 G40
74-176 235/40R18 R69
74-176 235/45R18 A01 G81 R69
74-176 235/45R18 R09 R92
74-176 245/35R18 A01 K2b T88 T89 X98
74-176 245/35R18 A01 G98 K2b T88 T89
74-176 245/40R18 A01 G81 K2b
Ford Mondeo (V) 85-177 215/45R18 T89 T93 A12 A14 A16
BA7 85-177 225/45R18 T91 A19 A57 Flh
e13*2001/116* 85-177 235/45R18 Lim V00 V18
0249*26-.. 85-177 245/40R18 A01 K2b K6g S08
- ab MJ 2015 (MK5)
Ford Mondeo Hybrid 103 215/45R18 T93 A12 A14 A16
(V) 103 225/45R18 A19 A58 Car
BA7-HEV 103 235/45R18 Lim V18 S08
e13*2007/46*1485*.. 103 245/40R18 A01 K2b K6g
Ford Mondeo Turnier 66-125 225/35R18 A01 K1a T87 A12 A14 A16
(III) 66-150 215/40R18 T89 A19 A58 B02
BWY 66-166 225/40R18 A01 K1a T88 T91 Car S10
e1*98/14*0156*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 5 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo Turnier 74-176 215/45R18 A01 G40 T89 T93 A12 A14 A16
(IV) 74-176 215/45R18 R69 T89 T93 A19 A58 B02
BA7 74-176 225/40R18 T88 T92 X98 Car V18 S02
e13*2001/116* 74-176 225/40R18 A01 G98 T88 T92
0249*00-25 74-176 235/40R18 A01 G40 T91 T93
- incl. Facelift 2010 74-176 235/40R18 R69 T91 T93
74-176 235/45R18 A01 G81 R69
74-176 235/45R18 R09 R92
74-176 245/35R18 A01 K2b T88 T92 X98
74-176 245/35R18 A01 G98 K2b T88 T92
74-176 245/40R18 A01 G81 K2b
81,92 215/40R18 T89 X98
81,92 215/40R18 A01 G98 T89
Ford Mondeo Turnier 85-177 215/45R18 T89 T93 A12 A14 A16
(V) 85-177 225/45R18 A19 A57 Car
BA7 85-177 235/45R18 V00 V18 S08
e13*2001/116* 85-177 245/40R18 A01 K2b K6g
0249*26-..
- ab MJ 2015 (MK5)
Ford Puma 70-114 215/50R18 A01 K1b R70 A12 A14 A16
J2K 70-114 225/45R18 A19 A58 NoE
e9*2007/46*3165*.. 70-114 235/45R18 A01 K1b NoP V18 S08
70-114 245/40R18 A01 K1a K1b K2b
70-114 245/45R18 A01 K1a K1b K2b
Ford S-Max (I) 74-176 225/45R18 T95 A12 A14 A16
WA6 74-176 235/40R18 T93 T95 A19 A58 B02
e13*2001/116* 74-176 235/45R18 T94 T98 V18 S06
0185*00-23 74-176 245/40R18 T93 T97
Ford S-Max (II) 88-177 235/50R18 A12 A14 A16
WA6 88-177 245/45R18 A19 A57 V00
e13*2001/116* 88-177 245/50R18 A01 K1a K2b K5d V18 S07
0185*24-.. 88-177 255/45R18
- ab MJ 2016
Ford Tourneo Connect 55-85 225/40R18 B49 K1a K2b K46 T91 T92 A01 A12 A14
PH2, PJ2 A16 A19 B02
e1*2001/116* S01
0206*..,
0207*00-15
Ford Transit Connect 55-85 225/40R18 B49 K1a K2b K46 T91 T92 A01 A12 A14
PT2, PU2 A16 A19 B02
L071; L072; S01
e1*2007/46*0271*..;
e1*2007/46*
0272*00-03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 6 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Transit/Tourneo 55-125 215/45R18 T93 A12 A14 A16
Connect 55-125 225/45R18 T91 T95 A19 A58 V18
PJ2, PU2 55-125 235/40R18 T91 T95 S08
e1*2001/116*
0207*16-25;
e1*2007/46*
0272*04-13,
- Modell 2014 bis 2017
- mit Radmuttern
M12x1,5
Ford Transit/Tourneo 55-88 215/45R18 T93 A12 A14 A16
Connect 55-88 225/45R18 T91 T95 A19 A58 V18
PJ2, PU2 55-88 235/40R18 T91 T95 S13
e1*2001/116*0207*26-
..;
e1*2007/46*0272*14-..
ab Modelljahr 2018
- mit Radmuttern
M14x1,5
Jaguar S-Type 147-219 235/40R18 K42 K45 K56 R37 A01 A12 A14
CCX 147-219 245/40R18 K1a K42 K45 K56 A16 A19 B02
e11*98/14*0115*.. S04
Jaguar X-Type 96-170 225/40R18 K1a K2b K42 L02 T88 T92 A01 A12 A14
CF1 96-170 245/35R18 K1a K2b K42 K44 L02 T88 T92 A16 A19 B02
e11*98/14*0176*.. K41 K45 K46
K56 Lim V18
S10
Jaguar XE 120-132 215/45R18 A10 R37 T93 A14 A16 A19
JA 120-184 225/40R18 A32 T92 A58 Lim P35
e11*2007/46*2150*.., 120-184 225/45R18 A32 T91 T95 V18 S04
e5*2007/46*1049*.. 120-184 235/40R18 A01 A12 K1a T91 T95
120-184 235/45R18 A12
120-184 245/40R18 A01 A12 K1a
Jaguar XF 120-202 235/50R18 A12 A14 A16 A19
CC9 120-202 245/45R18 A10 B03 Lim V18
e11*2001/116*0323*. 120-202 255/45R18 A12 S04
Jaguar XF 120-221 225/50R18 A12 R37 A14 A16 A19
JB 120-221 235/45R18 A10 R37 A58 Lim V18
e11*2007/46*2981*.., 120-280 245/45R18 A32 S04
e5*2007/46*1048*.. 120-280 255/45R18 A12
Jaguar XJ 152-291 235/50R18 R35 A12 A14 A16
N*3 152-291 245/45R18 A19 B02 NBF
e11*2001/116*0217*.. 152-291 255/45R18 A01 K41 V18 S04
Land Rover Discovery 110-177 225/60R18 A98 A14 A16 A19
Sport 110-177 225/65R18 A12 139 A57 S05
LC 110-177 235/60R18 A12 141
e11*2007/46*1659*..
Land Rover 110-171 235/60R18 A63 A14 A16 A19
Freelander 2 110-171 255/55R18 A01 A12 K1a K2b S09
LF
e11*2001/116*0300*.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 7 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Land Rover Range 110-147 225/60R18 A98 R37 A14 A16 A19
Rover Evoque 110-221 235/60R18 A98 A57 NoP S05
LZ
e5*2007/46*0076*..
Land Rover Range- 110-177 225/60R18 A12 A14 A16
Rover Evoque 110-213 235/55R18 A19 A57 Cbo
LV, LV-A 110-213 235/60R18 Cpe Y85 S09
e11*2007/46*0223*..;
e3*2007/46*0221*..
Volvo C30 73-169 215/40R18 T85 T89 A12 A14 A16
M, M-2D 73-169 215/45R18 A01 G03 K42 LK6 A19 A58 B02
e4*2001/116*0076*.., 73-169 225/35R18 A01 K1a K25 K2b K42 T83 T87 Com S10
e1*2001/116*0427*.. 73-169 225/40R18 A01 K1a K2b K42 LK6
Volvo C70 100-169 215/45R18 A12 A14 A16
M 100-169 225/40R18 T88 A19 B02 Cbo
e4*2001/116*0076 100-169 235/40R18 V18 S10
*08-.. 100-169 245/35R18 A01 K46 K66 T88
Volvo S40, V50 73-169 215/40R18 K42 K46 T85 T89 A01 A12 A14
M 73-169 215/45R18 G03 K42 K46 LK6 A16 A19 B02
e4*2001/116*0076*.. 73-169 225/35R18 K1b K25 K2b K42 K46 T87 Car Lim V00
73-169 225/40R18 K1b K2b K42 K46 LK6 V18 S10
73-169 245/35R18 K2b K42 K46 R03
Volvo S60, V60 84-242 215/45R18 T89 T93 A12 A14 A16
F, F-N2D 84-242 225/40R18 T92 A19 A57 Car
e9*2007/46*0023*..; 84-242 235/40R18 A01 K4i T91 T95 Lim Npf V00
e13*2007/46*1157*.. 84-242 245/35R18 A01 K1a K1b K2b K4i K6f T92 V18 S11
84-242 245/40R18 A01 K1a K1b K2b K4i K6f
Volvo S60CC, V60CC 110-187 225/50R18 A12 A14 A16
F 110-187 235/45R18 A19 A57 Car
e9*2007/46*0023*.. 110-187 235/50R18 A01 K3s KMV Lim S11
- Cross Country 110-187 245/45R18
110-187 255/45R18
Volvo S80 80-232 225/45R18 T91 T95 A12 A14 A16
A, A-2D 80-232 235/40R18 T91 T93 A19 V00 V18
e9*2001/116*0057*.., 80-232 245/40R18 S11
e1*2001/116*0504*..
Volvo S90, V90 110-187 235/45R18 A98 R37 A14 A16 A19
P 110-240 245/45R18 A01 A12 LV9 A57 Car DB8
e4*2007/46*1067*.. 110-240 245/45R18 A12 RV9 KOV Lim NBF
NoH S12
Volvo V40 84 - 187 215/40R18 T85 T89 A12 A14 A16
M, M-N2E 84 - 187 225/40R18 A19 A58 Flh
e4*2001/116* 84 - 187 235/35R18 T86 T90 X4V S03
0076*27-..; 84 - 187 235/40R18
e13*2007/46*1337*..
Volvo V40 CC 84-187 215/45R18 A13 A14 A16 A19
M, M-N2E 84-187 225/45R18 A33 A57 Flh V00
e4*2001/116* 84-187 235/40R18 A90 V18 S03
0076*29..; 84-187 245/40R18 A01 A12 K1a K1b
e13*2007/46*1337*..
- Cross Country
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 8 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V60 120-162 235/40R18 A01 K4i T95 A12 A14 A16
G 120-162 235/45R18 A01 G81 K4i A19 A56 Car
e9*2007/46*0093*.. 120-162 245/40R18 A01 K1a K1b K2b K4i K6f S11
- Twin Engine Hybrid
Volvo V60 CC 110-186 215/55R18 K1a K1b R70 A01 A12 A14
Z 110-186 225/50R18 K1c K2a K2b A16 A19 A56
e4*2007/46*1315*.. 110-186 225/55R18 K1c K2a K2b Car DB8 KMV
- Cross Country 110-186 235/50R18 K1c K2c K6w NBF NoH
110-186 245/45R18 K1c K2a K2b S12
110-186 245/50R18 K1c K2c K5w K6w
110-186 255/45R18 K1c K2c K5w K6w
Volvo V70 80-224 225/45R18 T91 T95 A12 A14 A16
B, /-2D, /-N2D, /-N2E 80-224 235/40R18 T91 T93 A19 Car V00
e9*2001/116*0065*..; 80-224 245/40R18 V18 X7V S11
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC40 95-184 235/55R18 A12 A14 A16
X 95-184 245/50R18 A01 K1a K1b K2a K2b A19 A57 DB8
e9*2007/46*3146*.. MpH NoE
S12
Volvo XC60 100-242 235/60R18 K1a A01 A12 A14
D, /-2D, /-N2D, /-N2E 100-242 255/50R18 K1c K2b A16 A19 A57
e9*2001/116*0068*..; 100-242 255/55R18 K1c K2b S11
e1*2001/116*0507*..;
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC60 110-240 235/55R18 A98 K1a K1b A01 A14 A16
U 110-240 235/60R18 A98 K1a K1b A19 A57 DB8
e4*2007/46*1220*.. KOV NoP
- ohne Radhaus- S12
Verbreiterungen
Volvo XC60 110-240 235/55R18 A98 A14 A16 A19
U 110-240 235/60R18 A98 A57 DB8
e4*2007/46*1220*.. KMV NoP
- mit Radhaus- X5V S12
Verbreiterungen
(ww. Serie 8,5x21-
ET49,5)
Volvo XC60 110-240 235/55R18 A98 A14 A16 A19
U 110-240 235/60R18 A98 A57 DB8
e4*2007/46*1220*.. KMV NoP
- mit Radhaus- X6V S12
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC70 120-224 225/50R18 K1a A01 A12 A14
B, /-2D, /-N2D, /-N2E 120-224 235/50R18 K1c A16 A19 Car
e9*2001/116*0065*..; 120-224 245/45R18 K1a KMV S11
e1*2001/116*0505*..; 120-224 255/45R18 K1c
e1*2007/46*0495*..;
e13*2007/46*1203*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 9 von 19
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
139 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1390 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 10 von 19
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 11 von 19
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B49 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Compact (3-türig).
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 12 von 19
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH

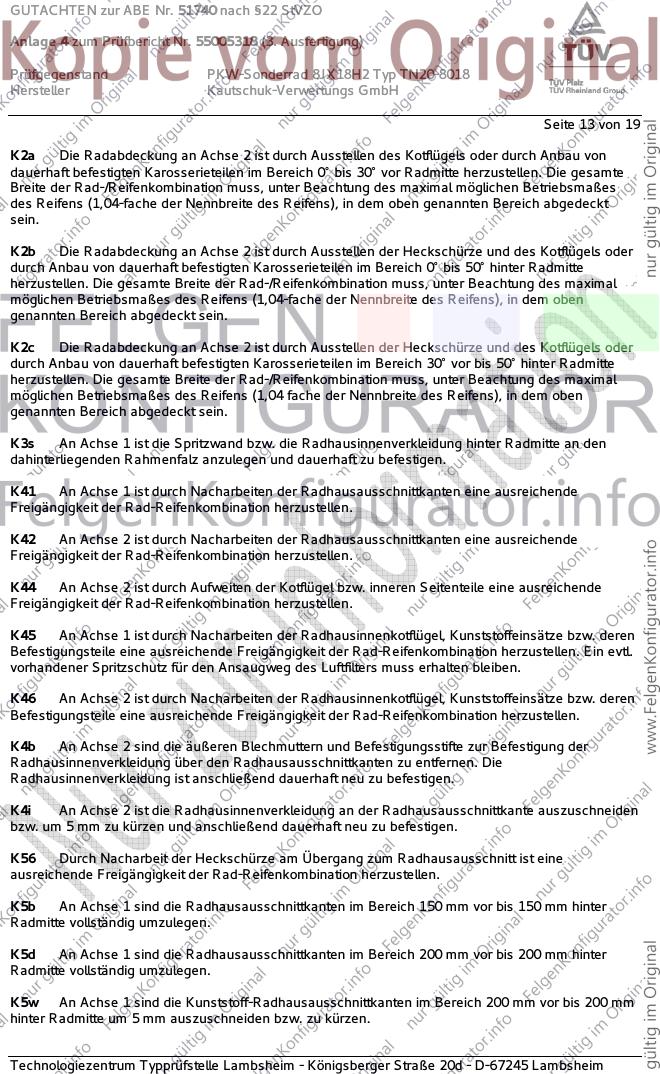

Seite 13 von 19
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die
Radhausinnenverkleidung ist anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 14 von 19
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
LV9 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 19 Zoll, 20 Zoll oder
21 Zoll Reifengrößen ausgerüstet sind, ist der Lenkeinschlag durch eine Fachwerkstatt (elektronische
Programmierung) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug), incl. Plug-
in-Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH

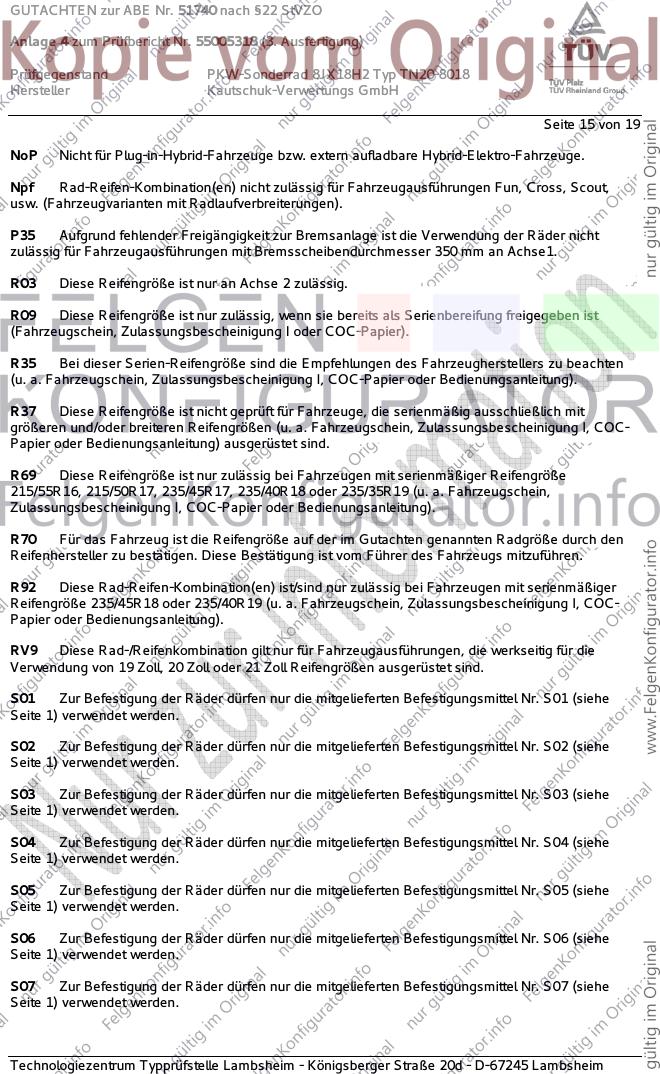

Seite 15 von 19
NoP Nicht für Plug-in-Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
RV9 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen, die werkseitig für die
Verwendung von 19 Zoll, 20 Zoll oder 21 Zoll Reifengrößen ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 16 von 19
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
S12 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S12 (siehe
Seite 1) verwendet werden.
S13 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S13 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 17 von 19
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 18 von 19
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-
ET38,5 ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
235/45R18 oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. Oktober 2020 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51740 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55005318 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18H2 Typ TN20-8018
Hersteller Kautschuk-Verwertungs GmbH
Seite 19 von 19
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 19 und gilt für Sonderräder ab Herstellungsdatum Februar 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. Oktober 2020
Tufan 00352567.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
