Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 18 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
§ 22 51511, Erweiterung 03
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
special wheels for passenger cars 8 J x 18 H2
Genehmigungsnummer: 51511 Erweiterung: 03
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
AVO-Fahrzeugtechnik GmbH & Co. KG
DE- 67454 Haßloch
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
MCR2-8018
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 51511 Erweiterung: 03
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
§ 22 51511, Erweiterung 03
Genehmigungszeichen
Approval identification
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
02.03.2020
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55067117 (4. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 51511 Erweiterung: 03
Approval number: Extension:

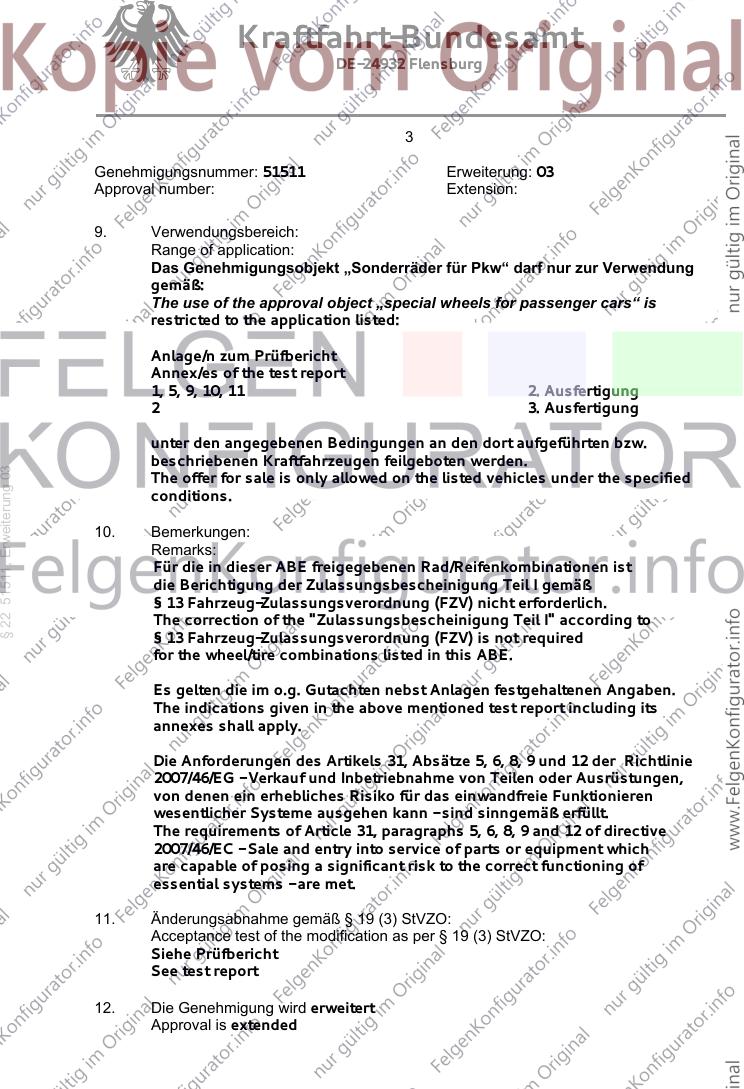

9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1, 5, 9, 10, 11 2. Ausfertigung
2 3. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
§ 22 51511, Erweiterung 03
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erweitert
Approval is extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 51511 Erweiterung: 03
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereichs
Update of the range of application
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 17.03.2020
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51511, Erweiterung 03
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
Kraftfahrt-Bundesamt
DE-24932 Flensburg

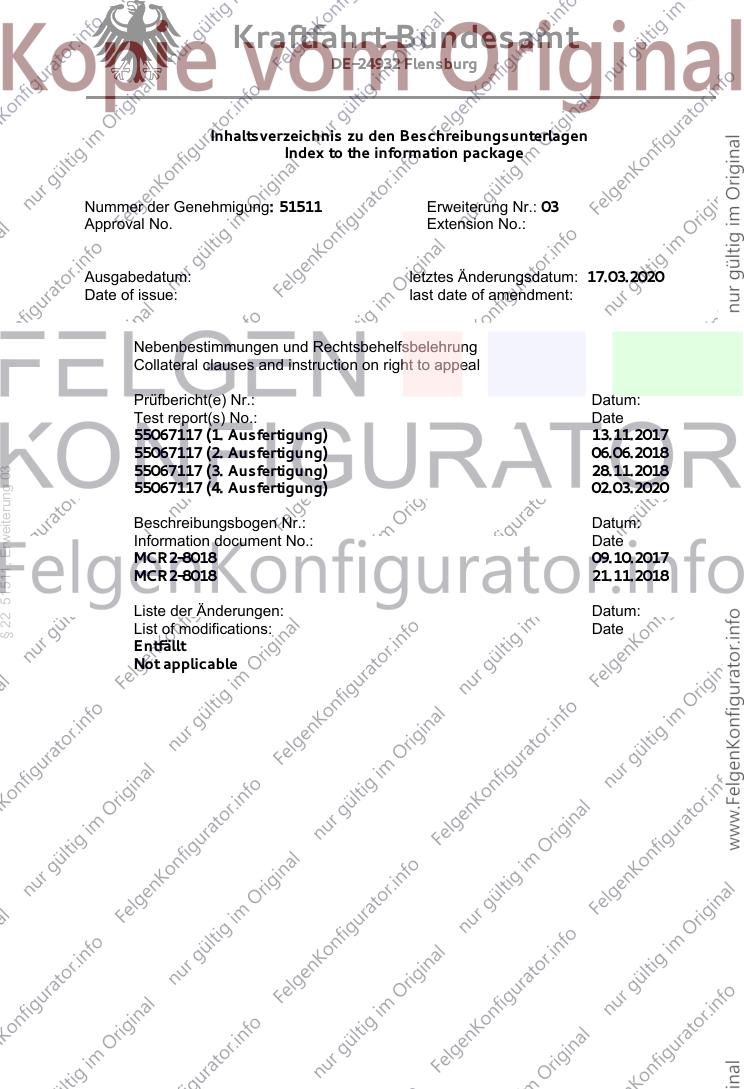

Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 51511 Erweiterung Nr.: 03
Approval No. Extension No.:
Ausgabedatum: letztes Änderungsdatum: 17.03.2020
Date of issue: last date of amendment:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
55067117 (1. Ausfertigung) 13.11.2017
55067117 (2. Ausfertigung) 06.06.2018
55067117 (3. Ausfertigung) 28.11.2018
§ 22 51511, Erweiterung 03
55067117 (4. Ausfertigung) 02.03.2020
Beschreibungsbogen Nr.: Datum:
Information document No.: Date
MCR2-8018 09.10.2017
MCR2-8018 21.11.2018
Liste der Änderungen: Datum:
List of modifications: Date
Entfällt
Not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg

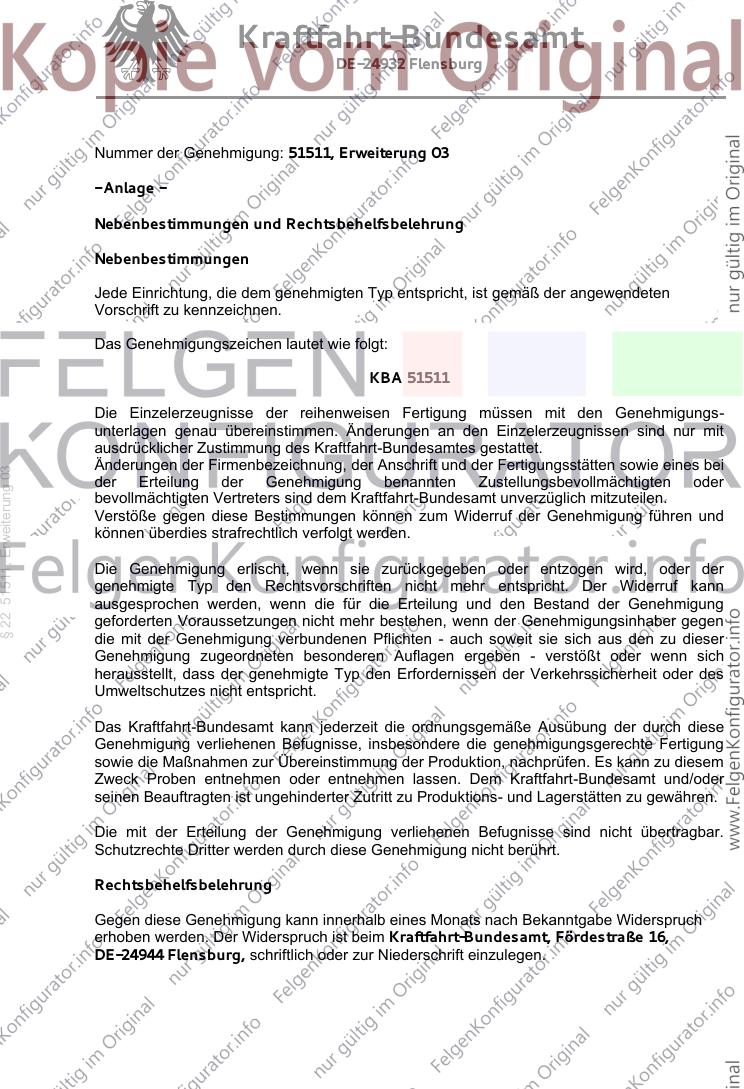

Nummer der Genehmigung: 51511, Erweiterung 03
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 51511
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
§ 22 51511, Erweiterung 03
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 51511, Erweiterung 03
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
§ 22 51511, Erweiterung 03
prosecuted.
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Prüfbericht Nr. 55067117 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 3
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell MCR2
Typ MCR2-8018
Radgröße 8 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
SU MCR2-8018 SU / ohne Ring 5/100/56,1 35 580 1990 11/2018
VW MCR2-8018 VW / ohne Ring 5/100/57,1 35 580 1990 4/2018
§ 22 51511, Erweiterung 03
5C MCR2-8018 5C / Ø72,6-Ø65,1 5/108/65,1 40 650 2200 1/2017
MB MCR2-8018 MB / Ø66,5-Ø57,1 5/112/57,1 45 650 2200 1/2017
MB MCR2-8018 MB / ohne Ring 5/112/66,6 45 650 2200 1/2017
5F MCR2-8018 5F / Ø72,6-Ø60,1 5/114,3/60,1 50 650 2200 1/2017
5F MCR2-8018 5F / Ø72,6-Ø64,1 5/114,3/64,1 50 650 2200 1/2017
5F MCR2-8018 5F / Ø72,6-Ø66,1 5/114,3/66,1 50 650 2200 1/2017
5F MCR2-8018 5F / Ø72,6-Ø67,1 5/114,3/67,1 50 650 2200 1/2017
5G MCR2-8018 5G / Ø72,6-Ø67,1 5/120/67,1 30 650 2200 1/2017
5G MCR2-8018 5G / ohne Ring 5/120/72,6 30 650 2200 1/2017
PO MCR2-8018 PO / ohne Ring 5/130/71,5 45 650 2200 1/2017
Kennzeichnung
KBA-Nummer 51511
Herstellerzeichen MOTEC
Radtyp und Ausführung MCR2-8018 (s.o.)
Radgröße 8JX18 H2
Einpreßtiefe ET...(s.o.)
Gießereikennzeichen TAM
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 51511 Erweiterung: 03
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereichs
Update of the range of application
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 17.03.2020
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51511, Erweiterung 03
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Prüfbericht Nr. 55067117 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 3
Das Gewicht der nicht lackierten Sonderradausführung 108/5-ET40-5C betrug 8,618 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfungen wurden durch folgende Prüflabore durchgeführt:
TÜV Rheinland Malaysia, Shah Alam ab August 2017
TÜV Pfalz Verkehrswesen GmbH Technologiezentrum Typprüfstelle Lambsheim ab September 2017
Hinweise zum Sonderrad
Für die Ausführungen PO und SU wurden keine Verwendungen festgelegt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
§ 22 51511, Erweiterung 03
Beschreibung - 09.10.2017
mit Änderung vom 21.11.2018
Radzeichnung MCR2-8018 15.05.2017
mit Änderung vom 07.11.2018
Verwendungen Anlagen 1-11
Der Prüfbericht umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. März 2020
Tufan 00338705.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55067117 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Verwendungsbereich
Es wird berichtigt:
Es wird hinzugefügt:
Es entfällt:
§ 22 51511, Erweiterung 03
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55067117 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 19
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell MCR2
Typ MCR2-8018
Radgröße 8JX18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5C MCR2-8018 5C / Ø72,6-Ø63,4 5/108/63,4 40 650 2200
Kennzeichnungen
KBA-Nummer 51511
§ 22 51511, Erweiterung 03
Herstellerzeichen MOTEC
Radtyp und Ausführung MCR2-8018 (s.o.)
Radgröße 8JX18 H2
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 135 -
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M14x1,5 Kegel 60° 140 -
S04 Mutter M12x1,5 Kegel 60° 130 -
S05 Mutter M12x1,5 Kegel 60° 125 -
S06 Mutter M12x1,5 Kegel 60° 140 -
S07 Mutter M14x1,5 Kegel 60° 135 -
S08 Schraube M14x1,5 Kegel 60° 140 33
S09 Mutter M12x1,5 Kegel 60° 120 -
S10 Mutter M14x1,5 (CL 10) Kegel 60° 220 -
S11 Mutter M14x1,5 (CL 10) Kegel 60° 170 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Land Rover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55067117 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

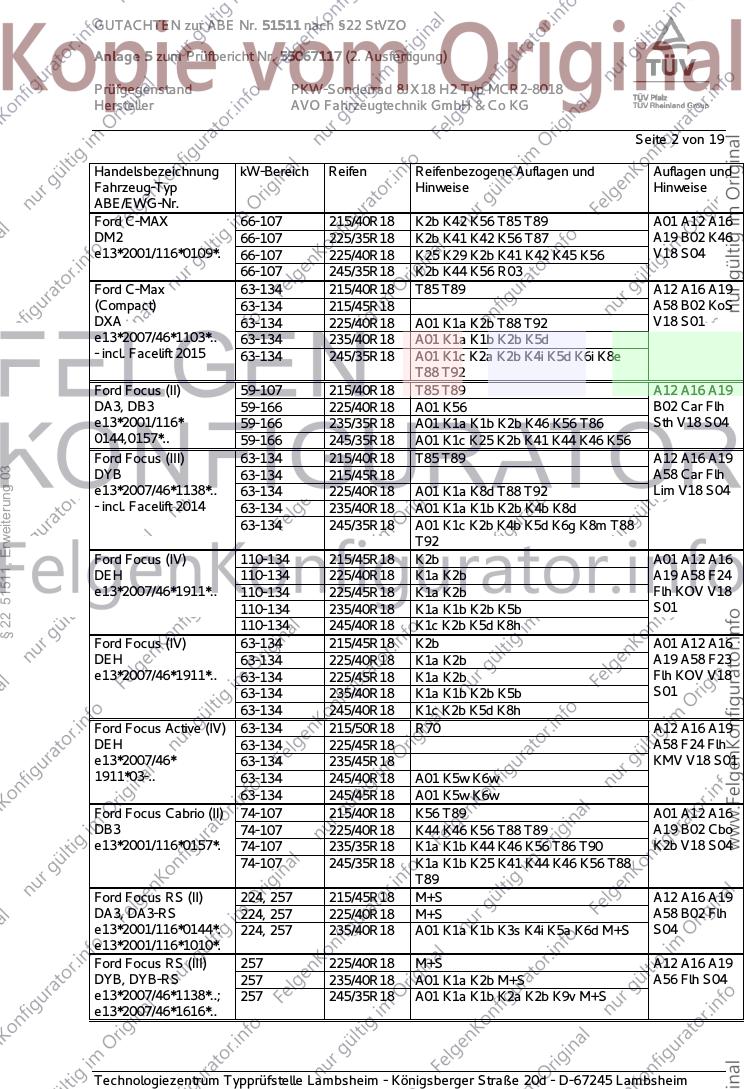

Seite 2 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 215/40R18 K2b K42 K56 T85 T89 A01 A12 A16
DM2 66-107 225/35R18 K2b K41 K42 K56 T87 A19 B02 K46
e13*2001/116*0109*. 66-107 225/40R18 K25 K29 K2b K41 K42 K45 K56 V18 S04
66-107 245/35R18 K2b K44 K56 R03
Ford C-Max 63-134 215/40R18 T85 T89 A12 A16 A19
(Compact) 63-134 215/45R18 A58 B02 KoS
DXA 63-134 225/40R18 A01 K1a K2b T88 T92 V18 S01
e13*2007/46*1103*.. 63-134 235/40R18 A01 K1a K1b K2b K5d
- incl. Facelift 2015 63-134 245/35R18 A01 K1c K2a K2b K4i K5d K6i K8e
T88 T92
Ford Focus (II) 59-107 215/40R18 T85 T89 A12 A16 A19
DA3, DB3 59-166 225/40R18 A01 K56 B02 Car Flh
e13*2001/116* 59-166 235/35R18 A01 K1a K1b K2b K46 K56 T86 Sth V18 S04
0144,0157*.. 59-166 245/35R18 A01 K1c K25 K2b K41 K44 K46 K56
Ford Focus (III) 63-134 215/40R18 T85 T89 A12 A16 A19
§ 22 51511, Erweiterung 03
DYB 63-134 215/45R18 A58 Car Flh
e13*2007/46*1138*.. 63-134 225/40R18 A01 K1a K8d T88 T92 Lim V18 S04
- incl. Facelift 2014 63-134 235/40R18 A01 K1a K1b K2b K4b K8d
63-134 245/35R18 A01 K1c K2b K4b K5d K6g K8m T88
T92
Ford Focus (IV) 110-134 215/45R18 K2b A01 A12 A16
DEH 110-134 225/40R18 K1a K2b A19 A58 F24
e13*2007/46*1911*.. 110-134 225/45R18 K1a K2b Flh KOV V18
110-134 235/40R18 K1a K1b K2b K5b S01
110-134 245/40R18 K1c K2b K5d K8h
Ford Focus (IV) 63-134 215/45R18 K2b A01 A12 A16
DEH 63-134 225/40R18 K1a K2b A19 A58 F23
e13*2007/46*1911*.. 63-134 225/45R18 K1a K2b Flh KOV V18
63-134 235/40R18 K1a K1b K2b K5b S01
63-134 245/40R18 K1c K2b K5d K8h
Ford Focus Active (IV) 63-134 215/50R18 R70 A12 A16 A19
DEH 63-134 225/45R18 A58 F24 Flh
e13*2007/46* 63-134 235/45R18 KMV V18 S01
1911*03-.. 63-134 245/40R18 A01 K5w K6w
63-134 245/45R18 A01 K5w K6w
Ford Focus Cabrio (II) 74-107 215/40R18 K56 T89 A01 A12 A16
DB3 74-107 225/40R18 K44 K46 K56 T88 T89 A19 B02 Cbo
e13*2001/116*0157*. 74-107 235/35R18 K1a K1b K44 K46 K56 T86 T90 K2b V18 S04
74-107 245/35R18 K1a K1b K25 K41 K44 K46 K56 T88
T89
Ford Focus RS (II) 224, 257 215/45R18 M+S A12 A16 A19
DA3, DA3-RS 224, 257 225/40R18 M+S A58 B02 Flh
e13*2001/116*0144*. 224, 257 235/40R18 A01 K1a K1b K3s K4i K5a K6d M+S S04
e13*2001/116*1010*.
Ford Focus RS (III) 257 225/40R18 M+S A12 A16 A19
DYB, DYB-RS 257 235/40R18 A01 K1a K2b M+S A56 Flh S04
e13*2007/46*1138*..; 257 245/35R18 A01 K1a K1b K2a K2b K9v M+S
e13*2007/46*1616*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55067117 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

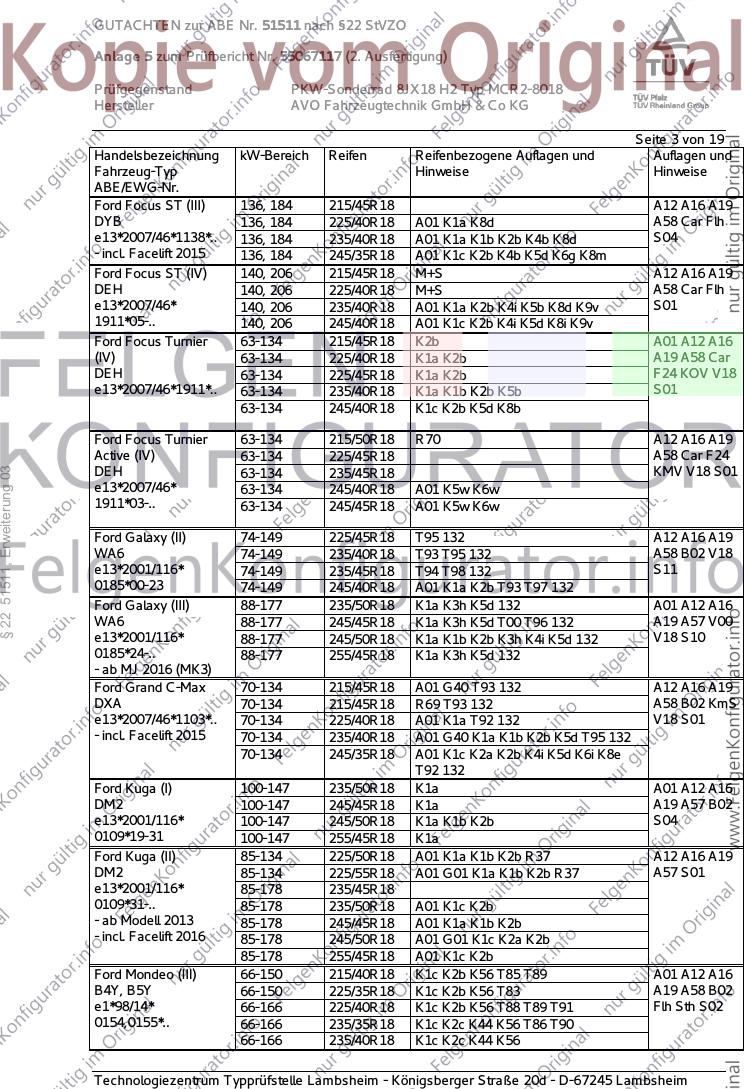

Seite 3 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus ST (III) 136, 184 215/45R18 A12 A16 A19
DYB 136, 184 225/40R18 A01 K1a K8d A58 Car Flh
e13*2007/46*1138*.. 136, 184 235/40R18 A01 K1a K1b K2b K4b K8d S04
- incl. Facelift 2015 136, 184 245/35R18 A01 K1c K2b K4b K5d K6g K8m
Ford Focus ST (IV) 140, 206 215/45R18 M+S A12 A16 A19
DEH 140, 206 225/40R18 M+S A58 Car Flh
e13*2007/46* 140, 206 235/40R18 A01 K1a K2b K4i K5b K8d K9v S01
1911*05-.. 140, 206 245/40R18 A01 K1c K2b K4i K5d K8i K9v
Ford Focus Turnier 63-134 215/45R18 K2b A01 A12 A16
(IV) 63-134 225/40R18 K1a K2b A19 A58 Car
DEH 63-134 225/45R18 K1a K2b F24 KOV V18
e13*2007/46*1911*.. 63-134 235/40R18 K1a K1b K2b K5b S01
63-134 245/40R18 K1c K2b K5d K8b
Ford Focus Turnier 63-134 215/50R18 R70 A12 A16 A19
Active (IV) 63-134 225/45R18 A58 Car F24
§ 22 51511, Erweiterung 03
DEH 63-134 235/45R18 KMV V18 S01
e13*2007/46* 63-134 245/40R18 A01 K5w K6w
1911*03-.. 63-134 245/45R18 A01 K5w K6w
Ford Galaxy (II) 74-149 225/45R18 T95 132 A12 A16 A19
WA6 74-149 235/40R18 T93 T95 132 A58 B02 V18
e13*2001/116* 74-149 235/45R18 T94 T98 132 S11
0185*00-23 74-149 245/40R18 A01 K1a K2b T93 T97 132
Ford Galaxy (III) 88-177 235/50R18 K1a K3h K5d 132 A01 A12 A16
WA6 88-177 245/45R18 K1a K3h K5d T00 T96 132 A19 A57 V00
e13*2001/116* 88-177 245/50R18 K1a K1b K2b K3h K4i K5d 132 V18 S10
0185*24-.. 88-177 255/45R18 K1a K3h K5d 132
- ab MJ 2016 (MK3)
Ford Grand C-Max 70-134 215/45R18 A01 G40 T93 132 A12 A16 A19
DXA 70-134 215/45R18 R69 T93 132 A58 B02 KmS
e13*2007/46*1103*.. 70-134 225/40R18 A01 K1a T92 132 V18 S01
- incl. Facelift 2015 70-134 235/40R18 A01 G40 K1a K1b K2b K5d T95 132
70-134 245/35R18 A01 K1c K2a K2b K4i K5d K6i K8e
T92 132
Ford Kuga (I) 100-147 235/50R18 K1a A01 A12 A16
DM2 100-147 245/45R18 K1a A19 A57 B02
e13*2001/116* 100-147 245/50R18 K1a K1b K2b S04
0109*19-31 100-147 255/45R18 K1a
Ford Kuga (II) 85-134 225/50R18 A01 K1a K1b K2b R37 A12 A16 A19
DM2 85-134 225/55R18 A01 G01 K1a K1b K2b R37 A57 S01
e13*2001/116* 85-178 235/45R18
0109*31-.. 85-178 235/50R18 A01 K1c K2b
- ab Modell 2013 85-178 245/45R18 A01 K1a K1b K2b
- incl. Facelift 2016 85-178 245/50R18 A01 G01 K1c K2a K2b
85-178 255/45R18 A01 K1c K2b
Ford Mondeo (III) 66-150 215/40R18 K1c K2b K56 T85 T89 A01 A12 A16
B4Y, B5Y 66-150 225/35R18 K1c K2b K56 T83 A19 A58 B02
e1*98/14* 66-166 225/40R18 K1c K2b K56 T88 T89 T91 Flh Sth S02
0154,0155*.. 66-166 235/35R18 K1c K2c K44 K56 T86 T90
66-166 235/40R18 K1c K2c K44 K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55067117 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

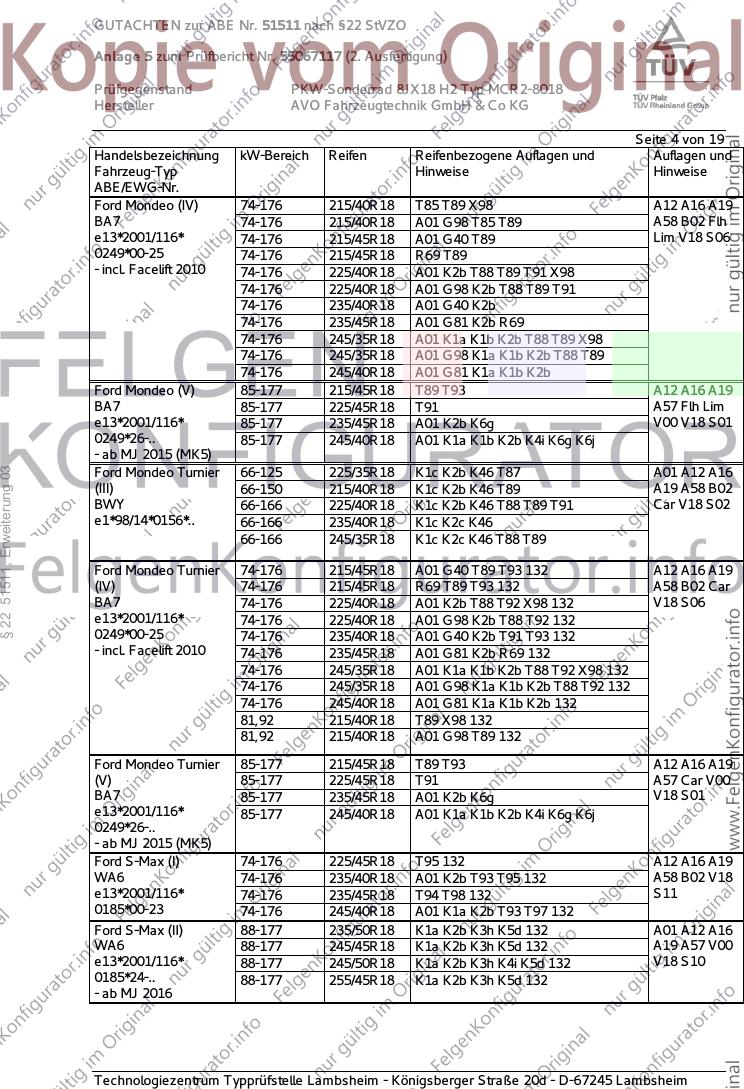

Seite 4 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo (IV) 74-176 215/40R18 T85 T89 X98 A12 A16 A19
BA7 74-176 215/40R18 A01 G98 T85 T89 A58 B02 Flh
e13*2001/116* 74-176 215/45R18 A01 G40 T89 Lim V18 S06
0249*00-25 74-176 215/45R18 R69 T89
- incl. Facelift 2010 74-176 225/40R18 A01 K2b T88 T89 T91 X98
74-176 225/40R18 A01 G98 K2b T88 T89 T91
74-176 235/40R18 A01 G40 K2b
74-176 235/45R18 A01 G81 K2b R69
74-176 245/35R18 A01 K1a K1b K2b T88 T89 X98
74-176 245/35R18 A01 G98 K1a K1b K2b T88 T89
74-176 245/40R18 A01 G81 K1a K1b K2b
Ford Mondeo (V) 85-177 215/45R18 T89 T93 A12 A16 A19
BA7 85-177 225/45R18 T91 A57 Flh Lim
e13*2001/116* 85-177 235/45R18 A01 K2b K6g V00 V18 S01
0249*26-.. 85-177 245/40R18 A01 K1a K1b K2b K4i K6g K6j
- ab MJ 2015 (MK5)
§ 22 51511, Erweiterung 03
Ford Mondeo Turnier 66-125 225/35R18 K1c K2b K46 T87 A01 A12 A16
(III) 66-150 215/40R18 K1c K2b K46 T89 A19 A58 B02
BWY 66-166 225/40R18 K1c K2b K46 T88 T89 T91 Car V18 S02
e1*98/14*0156*.. 66-166 235/40R18 K1c K2c K46
66-166 245/35R18 K1c K2c K46 T88 T89
Ford Mondeo Turnier 74-176 215/45R18 A01 G40 T89 T93 132 A12 A16 A19
(IV) 74-176 215/45R18 R69 T89 T93 132 A58 B02 Car
BA7 74-176 225/40R18 A01 K2b T88 T92 X98 132 V18 S06
e13*2001/116* 74-176 225/40R18 A01 G98 K2b T88 T92 132
0249*00-25 74-176 235/40R18 A01 G40 K2b T91 T93 132
- incl. Facelift 2010 74-176 235/45R18 A01 G81 K2b R69 132
74-176 245/35R18 A01 K1a K1b K2b T88 T92 X98 132
74-176 245/35R18 A01 G98 K1a K1b K2b T88 T92 132
74-176 245/40R18 A01 G81 K1a K1b K2b 132
81,92 215/40R18 T89 X98 132
81,92 215/40R18 A01 G98 T89 132
Ford Mondeo Turnier 85-177 215/45R18 T89 T93 A12 A16 A19
(V) 85-177 225/45R18 T91 A57 Car V00
BA7 85-177 235/45R18 A01 K2b K6g V18 S01
e13*2001/116* 85-177 245/40R18 A01 K1a K1b K2b K4i K6g K6j
0249*26-..
- ab MJ 2015 (MK5)
Ford S-Max (I) 74-176 225/45R18 T95 132 A12 A16 A19
WA6 74-176 235/40R18 A01 K2b T93 T95 132 A58 B02 V18
e13*2001/116* 74-176 235/45R18 T94 T98 132 S11
0185*00-23 74-176 245/40R18 A01 K1a K2b T93 T97 132
Ford S-Max (II) 88-177 235/50R18 K1a K2b K3h K5d 132 A01 A12 A16
WA6 88-177 245/45R18 K1a K2b K3h K5d 132 A19 A57 V00
e13*2001/116* 88-177 245/50R18 K1a K2b K3h K4i K5d 132 V18 S10
0185*24-.. 88-177 255/45R18 K1a K2b K3h K5d 132
- ab MJ 2016
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55067117 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Tourneo Connect 55-85 225/40R18 K1a K1b K2a K2b T91 T92 132 A01 A12 A16
PH2, PJ2 55-85 235/40R18 B49 G01 K1c K2c K45 T91 T93 T95 A19 B02 S09
e1*2001/116* 132
0206*..,
0207*00-15
Ford Transit Connect 55-85 225/40R18 K1a K1b K2a K2b T91 T92 132 A01 A12 A16
PT2, PU2 55-85 235/40R18 B49 G01 K1c K2c K45 T91 T93 T95 A19 B02 S09
L071; L072; 132
e1*2007/46*0271*..;
e1*2007/46*
0272*00-03
Ford Transit/Tourneo 55-125 215/45R18 T89 T93 132 A12 A16 A19
Connect 55-125 225/45R18 A01 K1a T91 T95 132 A58 V18 S01
PJ2, PU2 55-125 235/40R18 A01 K1a K1b K2b K4i K6f T91 T95
e1*2001/116* 132
0207*16-25; 55-125 245/40R18 A01 K1c K2a K2b K4i K6f K8h K8x
e1*2007/46* T93 T97 132
§ 22 51511, Erweiterung 03
0272*04-14,
- Modell 2014 bis 2017
- mit Radmuttern
M12x1,5
Jaguar X-Type 96-170 225/40R18 K1a K2b K41 K42 K45 K46 K56 T88 A01 A12 A16
CF1 T92 A19 B02 Lim
e11*98/14*0176*.. 96-170 245/35R18 K1c K2c K41 K42 K43 K44 K45 K46 V18 S02
K56 L02 T88 T92
Jaguar XE 120-132 215/45R18 A91 R37 T93 A16 A19 A58
JA 120-184 225/40R18 A01 A12 K1a T92 Lim P35 V18
e11*2007/46*2150*.., 120-184 225/45R18 A01 A12 K1a T91 T95 S05
e5*2007/46*1049*.. 120-184 235/40R18 A01 A12 K1a T91 T95
120-184 235/45R18 A01 A12 K1a
120-184 245/40R18 A01 A12 K1c
Jaguar XF 120-202 235/50R18 A12 A16 A19
CC9 120-202 245/45R18 B03 Lim V18
e11*2001/116*0323*. 120-202 255/45R18 S05
Jaguar XF 120-221 225/50R18 A12 R37 A16 A19 A58
JB 120-221 235/45R18 A32 R37 Lim V18 S05
e11*2007/46*2981*.., 120-280 245/45R18 A12
e5*2007/46*1048*.. 120-280 255/45R18 A01 A12 K1a
Jaguar XJ 152-291 235/50R18 R35 132 A12 A16 A19
N*3 152-291 245/45R18 132 B02 NBF V18
e11*2001/116*0217*.. 152-291 255/45R18 A01 K41 132 S05
Land Rover Discovery 110-177 225/60R18 A98 129 A16 A19 A57
Sport 110-177 225/65R18 A12 126 S07
LC 110-177 235/60R18 A12 127
e11*2007/46*1659*.. 110-177 255/55R18 A01 A12 K1a K1b K2b 128
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Prüfbericht Nr. 55067117 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 3
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell MCR2
Typ MCR2-8018
Radgröße 8 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
SU MCR2-8018 SU / ohne Ring 5/100/56,1 35 580 1990 11/2018
VW MCR2-8018 VW / ohne Ring 5/100/57,1 35 580 1990 4/2018
§ 22 51511, Erweiterung 03
5C MCR2-8018 5C / Ø72,6-Ø65,1 5/108/65,1 40 650 2200 1/2017
MB MCR2-8018 MB / Ø66,5-Ø57,1 5/112/57,1 45 650 2200 1/2017
MB MCR2-8018 MB / ohne Ring 5/112/66,6 45 650 2200 1/2017
5F MCR2-8018 5F / Ø72,6-Ø60,1 5/114,3/60,1 50 650 2200 1/2017
5F MCR2-8018 5F / Ø72,6-Ø64,1 5/114,3/64,1 50 650 2200 1/2017
5F MCR2-8018 5F / Ø72,6-Ø66,1 5/114,3/66,1 50 650 2200 1/2017
5F MCR2-8018 5F / Ø72,6-Ø67,1 5/114,3/67,1 50 650 2200 1/2017
5G MCR2-8018 5G / Ø72,6-Ø67,1 5/120/67,1 30 650 2200 1/2017
5G MCR2-8018 5G / ohne Ring 5/120/72,6 30 650 2200 1/2017
PO MCR2-8018 PO / ohne Ring 5/130/71,5 45 650 2200 1/2017
Kennzeichnung
KBA-Nummer 51511
Herstellerzeichen MOTEC
Radtyp und Ausführung MCR2-8018 (s.o.)
Radgröße 8JX18 H2
Einpreßtiefe ET...(s.o.)
Gießereikennzeichen TAM
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung

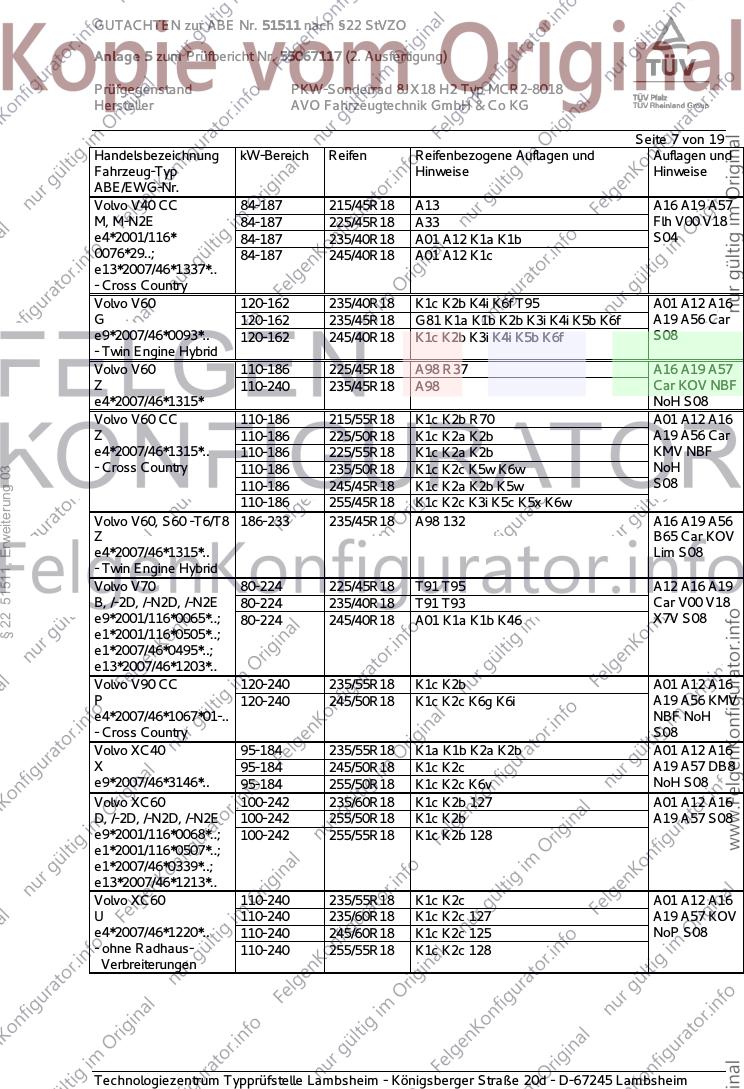

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55067117 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 7 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V40 CC 84-187 215/45R18 A13 A16 A19 A57
M, M-N2E 84-187 225/45R18 A33 Flh V00 V18
e4*2001/116* 84-187 235/40R18 A01 A12 K1a K1b S04
0076*29..; 84-187 245/40R18 A01 A12 K1c
e13*2007/46*1337*..
- Cross Country
Volvo V60 120-162 235/40R18 K1c K2b K4i K6f T95 A01 A12 A16
G 120-162 235/45R18 G81 K1a K1b K2b K3i K4i K5b K6f A19 A56 Car
e9*2007/46*0093*.. 120-162 245/40R18 K1c K2b K3i K4i K5b K6f S08
- Twin Engine Hybrid
Volvo V60 110-186 225/45R18 A98 R37 A16 A19 A57
Z 110-240 235/45R18 A98 Car KOV NBF
e4*2007/46*1315* NoH S08
Volvo V60 CC 110-186 215/55R18 K1c K2b R70 A01 A12 A16
Z 110-186 225/50R18 K1c K2a K2b A19 A56 Car
e4*2007/46*1315*.. 110-186 225/55R18 K1c K2a K2b KMV NBF
- Cross Country 110-186 235/50R18 K1c K2c K5w K6w NoH
§ 22 51511, Erweiterung 03
110-186 245/45R18 K1c K2a K2b K5w S08
110-186 255/45R18 K1c K2c K3i K5c K5x K6w
Volvo V60, S60 -T6/T8 186-233 235/45R18 A98 132 A16 A19 A56
Z B65 Car KOV
e4*2007/46*1315*.. Lim S08
- Twin Engine Hybrid
Volvo V70 80-224 225/45R18 T91 T95 A12 A16 A19
B, /-2D, /-N2D, /-N2E 80-224 235/40R18 T91 T93 Car V00 V18
e9*2001/116*0065*..; 80-224 245/40R18 A01 K1a K1b K46 X7V S08
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo V90 CC 120-240 235/55R18 K1c K2b A01 A12 A16
P 120-240 245/50R18 K1c K2c K6g K6i A19 A56 KMV
e4*2007/46*1067*01-.. NBF NoH
- Cross Country S08
Volvo XC40 95-184 235/55R18 K1a K1b K2a K2b A01 A12 A16
X 95-184 245/50R18 K1c K2c A19 A57 DB8
e9*2007/46*3146*.. 95-184 255/50R18 K1c K2c K6v NoH S08
Volvo XC60 100-242 235/60R18 K1c K2b 127 A01 A12 A16
D, /-2D, /-N2D, /-N2E 100-242 255/50R18 K1c K2b A19 A57 S08
e9*2001/116*0068*..; 100-242 255/55R18 K1c K2b 128
e1*2001/116*0507*..;
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC60 110-240 235/55R18 K1c K2c A01 A12 A16
U 110-240 235/60R18 K1c K2c 127 A19 A57 KOV
e4*2007/46*1220*.. 110-240 245/60R18 K1c K2c 125 NoP S08
- ohne Radhaus- 110-240 255/55R18 K1c K2c 128
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55067117 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

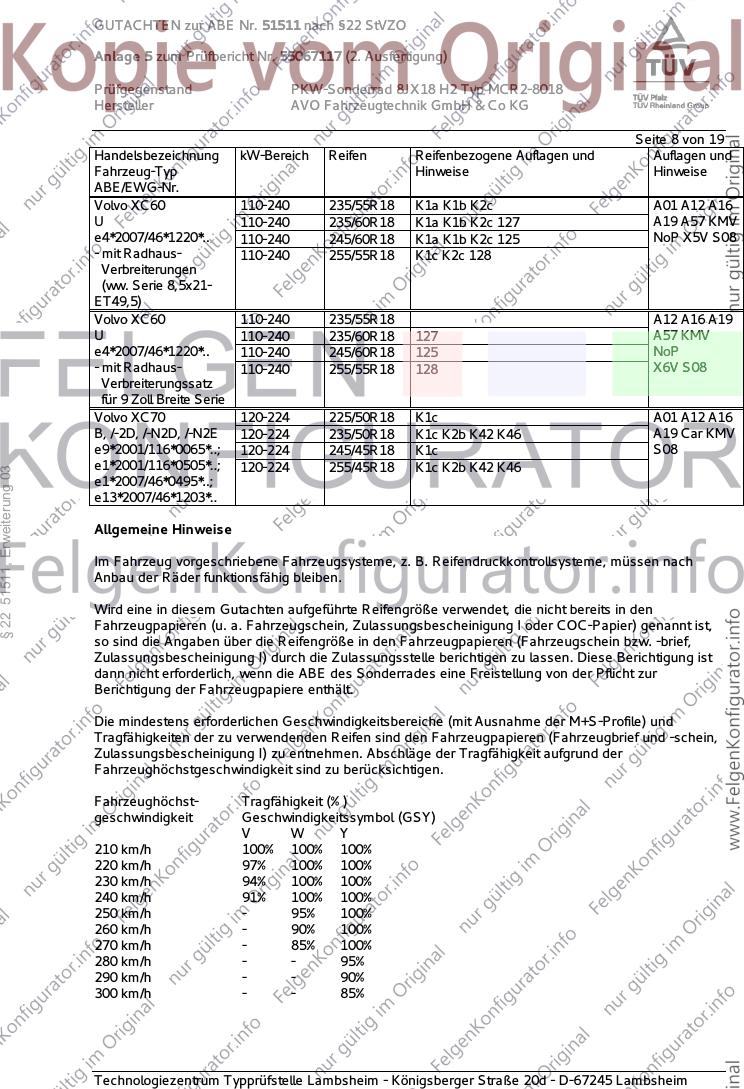

Volvo XC60 110-240 235/55R18 K1a K1b K2c A01 A12 A16
U 110-240 235/60R18 K1a K1b K2c 127 A19 A57 KMV
e4*2007/46*1220*.. 110-240 245/60R18 K1a K1b K2c 125 NoP X5V S08
- mit Radhaus- 110-240 255/55R18 K1c K2c 128
Verbreiterungen
(ww. Serie 8,5x21-
ET49,5)
Volvo XC60 110-240 235/55R18 A12 A16 A19
U 110-240 235/60R18 127 A57 KMV
e4*2007/46*1220*.. 110-240 245/60R18 125 NoP
- mit Radhaus- 110-240 255/55R18 128 X6V S08
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC70 120-224 225/50R18 K1c A01 A12 A16
B, /-2D, /-N2D, /-N2E 120-224 235/50R18 K1c K2b K42 K46 A19 Car KMV
e9*2001/116*0065*..; 120-224 245/45R18 K1c S08
e1*2001/116*0505*..; 120-224 255/45R18 K1c K2b K42 K46
§ 22 51511, Erweiterung 03
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55067117 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 9 von 19
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
125 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
§ 22 51511, Erweiterung 03
einer zul. Achslast von 1250 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
126 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1260 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
127 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1270 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
128 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1280 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
129 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1290 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
131 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1310 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
132 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1320 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55067117 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 10 von 19

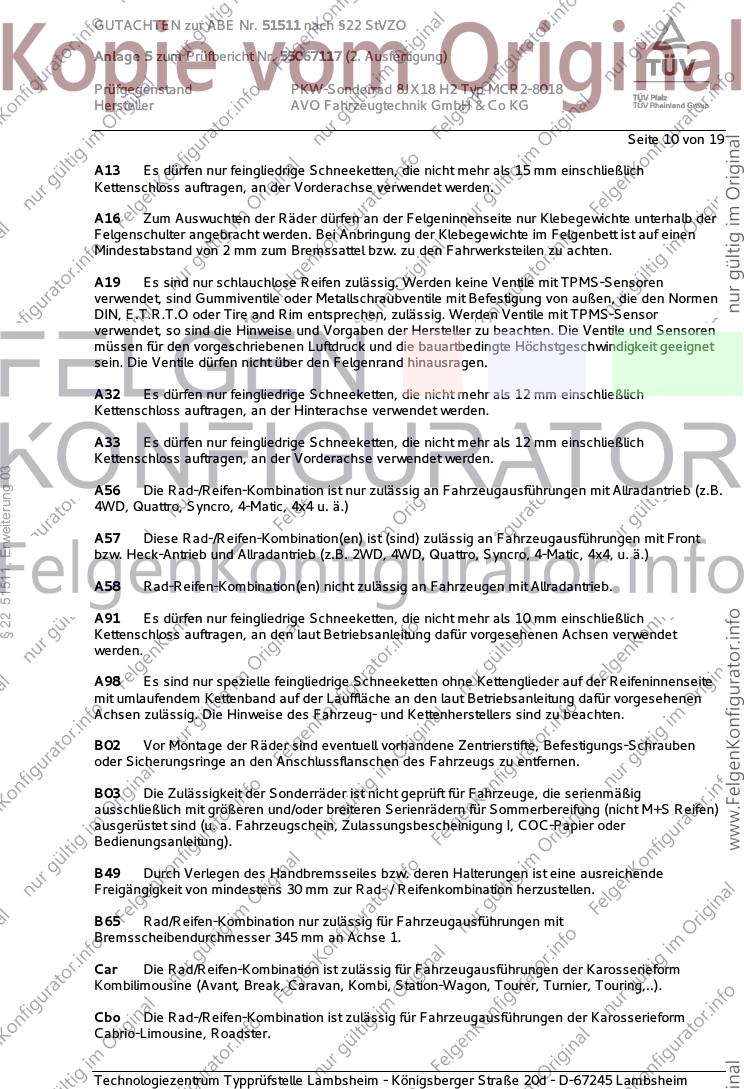

A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
§ 22 51511, Erweiterung 03
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B49 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.
B65 Rad/Reifen-Kombination nur zulässig für Fahrzeugausführungen mit
Bremsscheibendurchmesser 345 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55067117 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 11 von 19

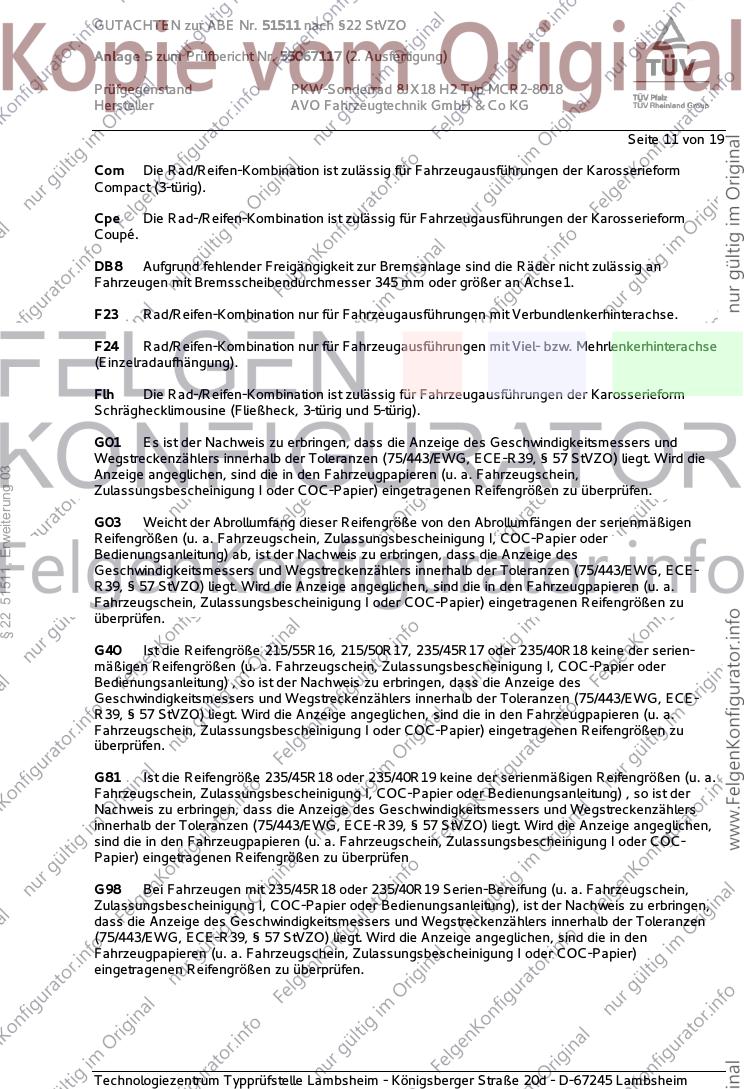

Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Compact (3-türig).
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
§ 22 51511, Erweiterung 03
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55067117 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 12 von 19

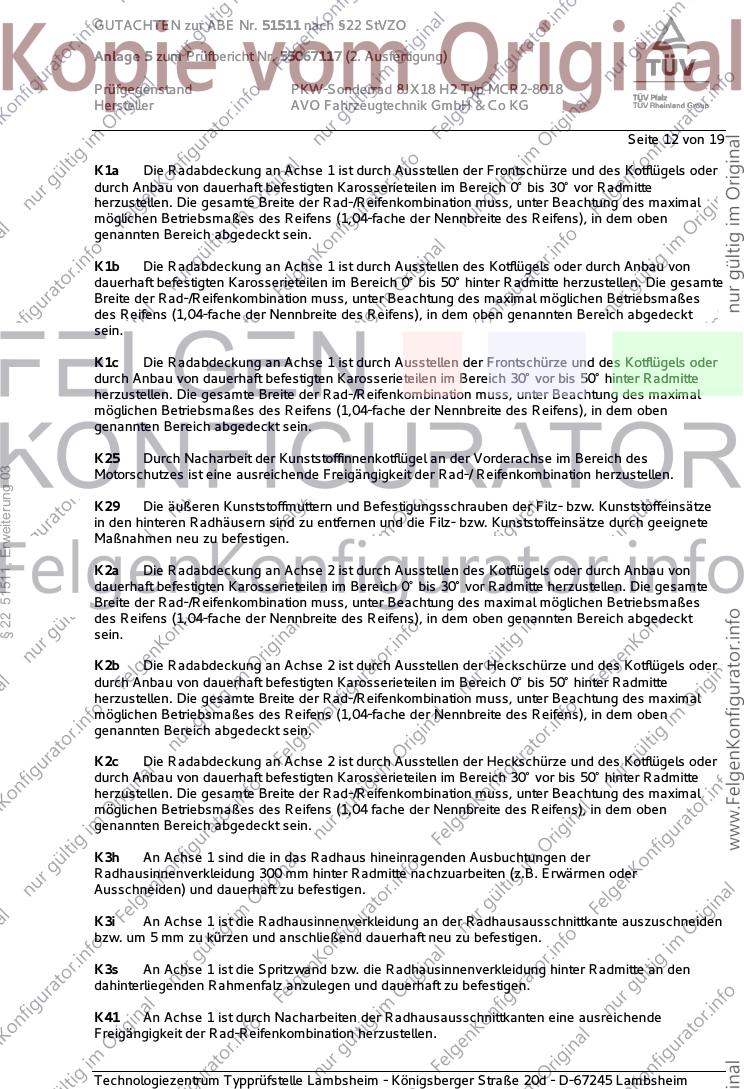

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
§ 22 51511, Erweiterung 03
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze
in den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung 300 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder
Ausschneiden) und dauerhaft zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55067117 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 13 von 19
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die
Radhausinnenverkleidung ist anschließend dauerhaft neu zu befestigen.
§ 22 51511, Erweiterung 03
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55067117 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 14 von 19

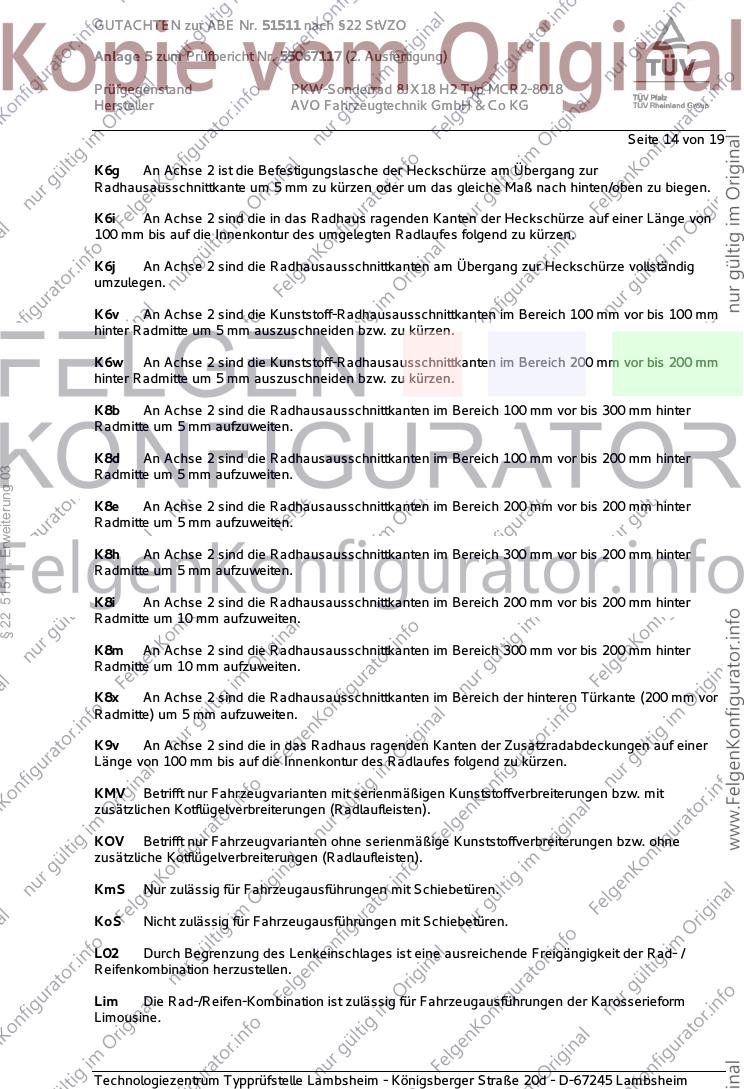

K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
§ 22 51511, Erweiterung 03
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8x An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200 mm vor
Radmitte) um 5 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55067117 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 15 von 19
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
§ 22 51511, Erweiterung 03
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55067117 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 16 von 19

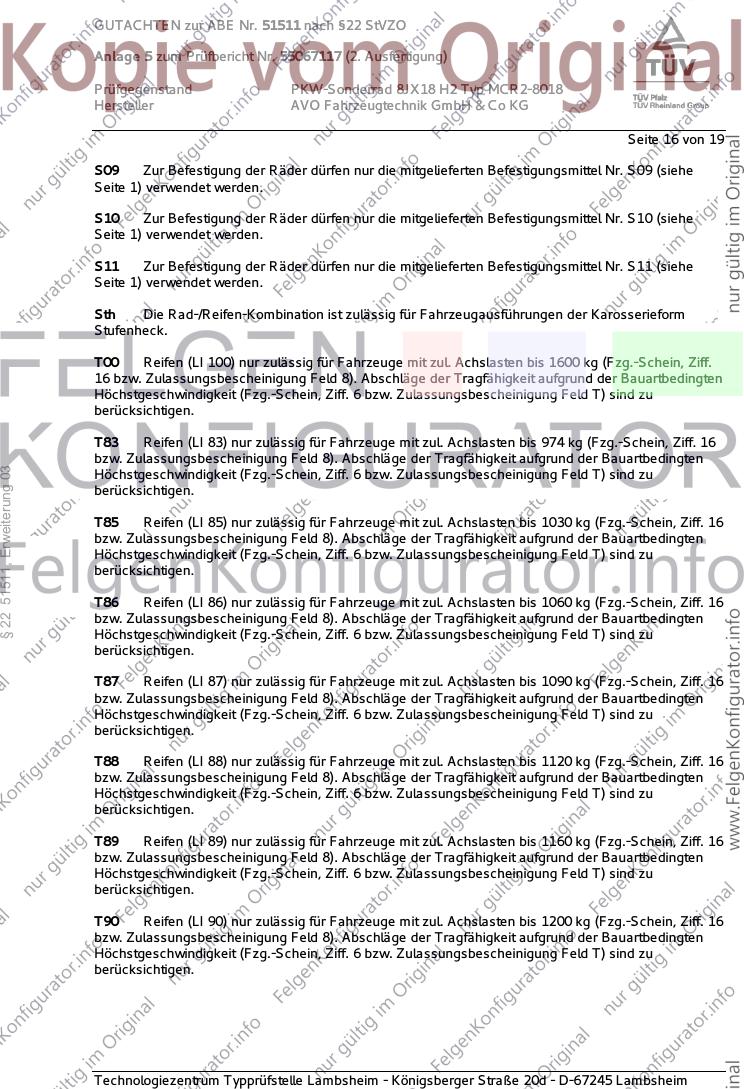

S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§ 22 51511, Erweiterung 03
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55067117 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 17 von 19

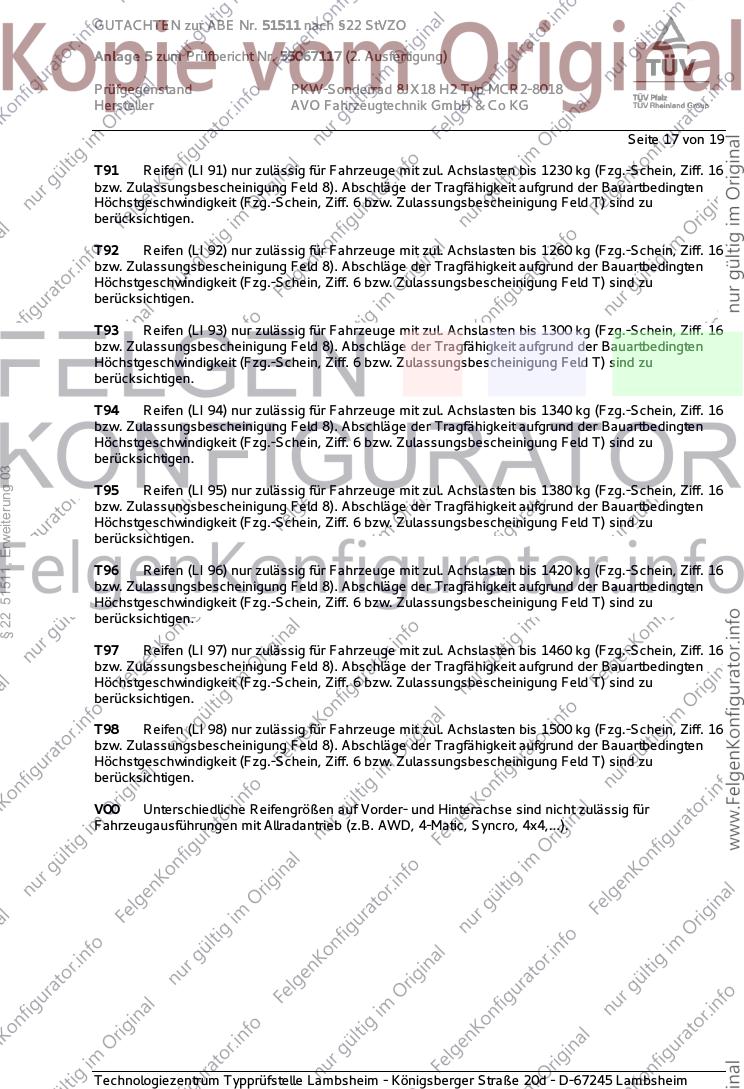

T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 51511, Erweiterung 03
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55067117 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 18 von 19

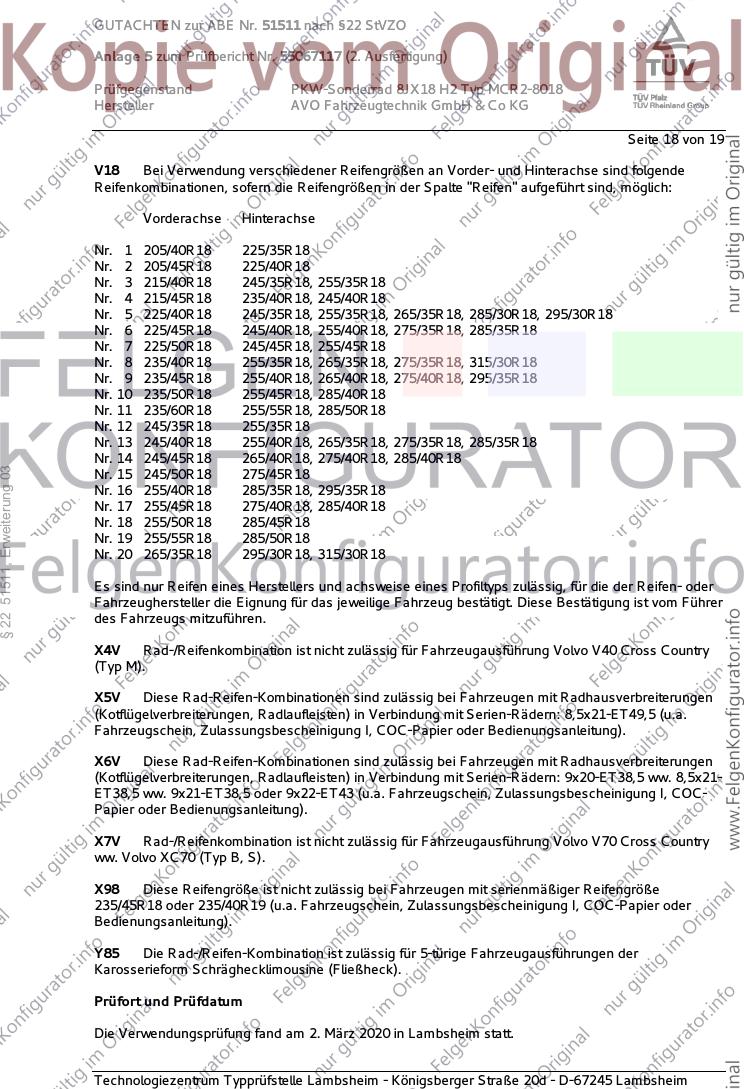

V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
§ 22 51511, Erweiterung 03
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-
ET38,5 ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
235/45R18 oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 2. März 2020 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55067117 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 19 von 19
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 19 und gilt für Sonderräder ab Herstellungsdatum Januar 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. März 2020
§ 22 51511, Erweiterung 03
Tufan 00338707.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51511 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55067117 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCR2-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 215/40R18 K2b K42 K56 T85 T89 A01 A12 A16
DM2 66-107 225/35R18 K2b K41 K42 K56 T87 A19 B02 K46
e13*2001/116*0109*. 66-107 225/40R18 K25 K29 K2b K41 K42 K45 K56 V18 S04
66-107 245/35R18 K2b K44 K56 R03
Ford C-Max 63-134 215/40R18 T85 T89 A12 A16 A19
(Compact) 63-134 215/45R18 A58 B02 KoS
DXA 63-134 225/40R18 A01 K1a K2b T88 T92 V18 S01
e13*2007/46*1103*.. 63-134 235/40R18 A01 K1a K1b K2b K5d
- incl. Facelift 2015 63-134 245/35R18 A01 K1c K2a K2b K4i K5d K6i K8e
T88 T92
Ford Focus (II) 59-107 215/40R18 T85 T89 A12 A16 A19
DA3, DB3 59-166 225/40R18 A01 K56 B02 Car Flh
e13*2001/116* 59-166 235/35R18 A01 K1a K1b K2b K46 K56 T86 Sth V18 S04
0144,0157*.. 59-166 245/35R18 A01 K1c K25 K2b K41 K44 K46 K56
Ford Focus (III) 63-134 215/40R18 T85 T89 A12 A16 A19
§ 22 51511, Erweiterung 03
DYB 63-134 215/45R18 A58 Car Flh
e13*2007/46*1138*.. 63-134 225/40R18 A01 K1a K8d T88 T92 Lim V18 S04
- incl. Facelift 2014 63-134 235/40R18 A01 K1a K1b K2b K4b K8d
63-134 245/35R18 A01 K1c K2b K4b K5d K6g K8m T88
T92
Ford Focus (IV) 110-134 215/45R18 K2b A01 A12 A16
DEH 110-134 225/40R18 K1a K2b A19 A58 F24
e13*2007/46*1911*.. 110-134 225/45R18 K1a K2b Flh KOV V18
110-134 235/40R18 K1a K1b K2b K5b S01
110-134 245/40R18 K1c K2b K5d K8h
Ford Focus (IV) 63-134 215/45R18 K2b A01 A12 A16
DEH 63-134 225/40R18 K1a K2b A19 A58 F23
e13*2007/46*1911*.. 63-134 225/45R18 K1a K2b Flh KOV V18
63-134 235/40R18 K1a K1b K2b K5b S01
63-134 245/40R18 K1c K2b K5d K8h
Ford Focus Active (IV) 63-134 215/50R18 R70 A12 A16 A19
DEH 63-134 225/45R18 A58 F24 Flh
e13*2007/46* 63-134 235/45R18 KMV V18 S01
1911*03-.. 63-134 245/40R18 A01 K5w K6w
63-134 245/45R18 A01 K5w K6w
Ford Focus Cabrio (II) 74-107 215/40R18 K56 T89 A01 A12 A16
DB3 74-107 225/40R18 K44 K46 K56 T88 T89 A19 B02 Cbo
e13*2001/116*0157*. 74-107 235/35R18 K1a K1b K44 K46 K56 T86 T90 K2b V18 S04
74-107 245/35R18 K1a K1b K25 K41 K44 K46 K56 T88
T89
Ford Focus RS (II) 224, 257 215/45R18 M+S A12 A16 A19
DA3, DA3-RS 224, 257 225/40R18 M+S A58 B02 Flh
e13*2001/116*0144*. 224, 257 235/40R18 A01 K1a K1b K3s K4i K5a K6d M+S S04
e13*2001/116*1010*.
Ford Focus RS (III) 257 225/40R18 M+S A12 A16 A19
DYB, DYB-RS 257 235/40R18 A01 K1a K2b M+S A56 Flh S04
e13*2007/46*1138*..; 257 245/35R18 A01 K1a K1b K2a K2b K9v M+S
e13*2007/46*1616*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
