Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 1 von 41
Fahrzeughersteller : FORD, FORD MOTOR, JAGUAR, Jaguar Land Rover Limited,
JAGUAR LAND ROVER LIMITED (GB), LAND ROVER (GB),
VOLVO, VOLVO CAR CORPORATION
Raddaten:
Radgröße nach Norm : 8 J X 19 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
W1 W1 Ø74,1 - Ø63,4 63,4 Kunststoff 735 2364 01/19
W1 W1 Ø74,1 - Ø63,4 63,4 Kunststoff 745 2330 01/19
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
§ 22 52562, Erweiterung 01
Verwendungsbereich/Fz-Hersteller : FORD, FORD MOTOR
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad,
für Typ : DM2; DA3; BA7; DB3
Zubehör : KIT117
___
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad,
für Typ : DYB; (Kegel)
Zubehör : KIT18
___
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad,
für Typ : DEH; (Kegelbund)
Zubehör : KIT18
___
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad,
für Typ : DEH; J2K; DYB-LPG; B5Y; B4Y; DFK; BWY; DM2; DYB;
DXA
Zubehör : KIT18
___
Befestigungsteile : Kegelbund-muttern M14x1,5, Kegelw. 60 Grad,
für Typ : SBF; (Kegelbund)
Zubehör : KIT6
___
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 2 von 41
Befestigungsteile : Kegelbund-muttern M14x1,5, Kegelw. 60 Grad, für Typ : WA6
Zubehör : KIT6
___
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : BWY; B4Y; B5Y
120 Nm ( Nur C-MAX ) für Typ : DM2
130 Nm für Typ : DA3; DB3; DXA; DYB
130 Nm ( Nur Kuga ab Modeljahr 2013 ) für Typ : DM2
130 Nm ( Nur Kuga bis Modeljahr 2012 ) für Typ : DM2
135 Nm für Typ : DA3 erhöhtes Anzugsmoment; DEH; DFK; DYB
erhöhtes Anzugsmoment; DYB-LPG erhöhtes Anzugsmoment; J2K
140 Nm für Typ : BA7
160 Nm für Typ : WA6 erhöhtes Anzugsmoment
180 Nm für Typ : SBF
180 Nm ( ab e13*2001/116*0185*24 ) für Typ : WA6
Verkaufsbezeichnung: Edge
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SBF e1*2007/46*1524*.. 110 - 175 235/55R19 101 12O Allradantrieb;
§ 22 52562, Erweiterung 01
245/50R19 101 11A; 12A; 24J Frontantrieb;
255/50R19 103 11A; 12A; 24J; 248 10B; 11B; 11G; 11H;
265/50R19 106 11A; 12A; 24J; 248; 51A; 71C; 71K; 721;
26P 725; 73C; 74A; 74P
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA3 e13*2001/116*0144*.. 59 - 107 225/35R19 88 11A; 21P; 22P; 24J; Schrägheck;
24M 10B; 11B; 11G; 11H;
235/35R19 87 FGP; 11A; 21B; 22M; 12A; 51A; 71C; 71K;
22P; 24J; 24M; 54A 721; 725; 73C; 74A;
74P
DA3 e13*2001/116*0144*.. 166 225/35R19 88Y 11A; 21P; 22P; 24J; erhöhtes
24M Anzugsmoment
135 Nm; Nur Ford
235/35R19 87Y 11A; 21B; 22M; 22P; Focus ST; Schrägheck;
24J; 24M; 54A 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
DA3 e13*2001/116*0144*.. 59 - 107 225/35R19 88 11A; 21P; 22P; 24J; Kombi;
24M 10B; 11B; 11G; 11H;
235/35R19 87W FGP; 11A; 21B; 22M; 12A; 51A; 71C; 71K;
22P; 24J; 24M; 54A 721; 725; 73C; 74A;
74P
DB3 e13*2001/116*0157*.. 59 - 107 225/35R19 88 11A; 21P; 22P; 24J; Stufenheck;
24M 10B; 11B; 11G; 11H;
235/35R19 87 FGP; 11A; 21B; 22M; 12A; 51A; 71C; 71K;
22P; 24J; 24M; 54A 721; 725; 73C; 74A;
74P
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 3 von 41
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DB3 e13*2001/116*0157*.. 74 - 107 225/35R19 88 11A; 21P; 22I; 22M; Ford Focus Coupe-
24M Cabriolet;
235/35R19 87W FGP; 11A; 21B; 22H; 10B; 11B; 11G; 11H;
22I; 22L; 24J; 24M 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
DEH e13*2007/46*1911*.. 63 - 134 225/35R19 88 11A; 245; 248; 26B; nicht FOCUS ACTIVE;
26N Kombi; Limousine;
225/40R19 89 11A; 245; 248; 26B; Schrägheck;
26N 10B; 11B; 11G; 11H;
235/35R19 87 11A; 245; 248; 26B; 12A; 51A; 71C; 71K;
26J; 27I 721; 725; 73C; 74A;
245/30R19 89 11A; 241; 246; 248; 74P
26B; 26J; 27I
245/35R19 89 11A; 241; 246; 248;
26B; 26J; 27I
DEH e13*2007/46*1911*.. 63 - 134 225/40R19 89 11A; 26B; 26N FOCUS ACTIVE;
235/35R19 91 11A; 26B; 26N 10B; 11B; 11G; 11H;
245/30R19 89 11A; 26B; 26J; 27I 12A; 51A; 71C; 71K;
§ 22 52562, Erweiterung 01
245/35R19 89 11A; 26B; 26J; 27I 721; 725; 73C; 74A;
74P
DEH e13*2007/46*1911*.. 140 - 206 235/35R19 91 11A; 245; 26B; 26N; FOCUS ST;
27I 10B; 11B; 11G; 11H;
245/30R19 89 11A; 24J; 26B; 26J; 27I 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
245/35R19 89 11A; 24J; 26B; 26J; 27I 74P
DYB e13*2007/46*1138*.. 136 - 184 225/35R19 88 11A; 245; 248; 26P; Focus ST; Kombi;
27H Schrägheck;
235/35R19 91 11A; 245; 248; 26B; Frontantrieb;
26N; 27F 10B; 11B; 11G; 11H;
245/30R19 89 11A; 24J; 248; 26B; 12A; 51A; 71C; 71K;
26N; 27F 721; 725; 729; 73C;
74A; 74P
DYB e13*2007/46*1138*.. 63 - 134 225/35R19 88 11A; 245; 248; 26P erhöhtes
Anzugsmoment
235/35R19 91 11A; 24J; 248; 26P 135 Nm; Kombi;
245/30R19 89 11A; 24J; 248; 26P; Schrägheck;
260; 270 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 4 von 41
Verkaufsbezeichnung: FOCUS STH, FOCUS TURNIER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-LPG e13*2007/46*1289*.. 63 - 134 225/35R19 88 11A; 245; 248; 26P erhöhtes
Anzugsmoment
235/35R19 91 11A; 24J; 248; 26P 135 Nm; Kombi;
245/30R19 89 11A; 24J; 248; 26P; Schrägheck;
260; 270 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P
Verkaufsbezeichnung: FORD C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 66 - 107 225/35R19 88 11A; 24J; 24M Nur C-MAX;
235/35R19 87 11A; 21B; 22B; 24J; Frontantrieb;
24M 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P
§ 22 52562, Erweiterung 01
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 85 - 178 225/45R19 92 51J Nur Kuga ab
235/40R19 92 Modelljahr 2013;
235/45R19 95 11A; 26P inkl. Facelift 2017;
245/40R19 94 11A; 24J; 248 Allradantrieb;
245/45R19 98 11A; 24J; 248; 26P Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
DM2 e13*2001/116*0109*.. 100 - 147 235/40R19 92 11A; 24J Nur Kuga bis
235/45R19 95 11A; 24J Modelljahr 2012;
245/40R19 94 11A; 24J Allradantrieb;
245/45R19 98 11A; 24J Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P
Verkaufsbezeichnung: FORD KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DFK e13*2007/46*2188*.. 88 - 140 225/55R19 99 Allradantrieb;
235/50R19 99 11A; 248; 27I Frontantrieb;
235/55R19 101 11A; 248; 27I 10B; 11B; 11G; 11H;
245/50R19 101 11A; 24J; 248; 26P; 27I 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 5 von 41
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 85 - 177 235/40R19 96 11A; 248; 26P ab
245/35R19 95 11A; 24J; 244; 26P; 27I e13*2001/116*0249*26;
Kombi; Stufenheck;
245/40R19 94 11A; 24J; 244; 26P; 27I Schrägheck; Ohne
Radhausverbreiter.
Serie;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
BA7 e13*2001/116*0249*.. 74 - 107 235/35R19 91 11A; 21P; 22I; 22M; bis
24D e13*2001/116*0249*25;
74 - 176 235/35R19 91Y 11A; 21P; 22I; 22M; Kombi; Frontantrieb;
24D 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
BA7 e13*2001/116*0249*.. 85 - 177 235/40R19 96 11A; 248; 26P ab
245/35R19 95 11A; 24J; 248; 26P; 27I e13*2001/116*0249*26;
§ 22 52562, Erweiterung 01
Kombi; Stufenheck;
245/40R19 94 11A; 24J; 248; 26P; 27I Schrägheck; Mit
Radhausverbreiterung
Serie;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
BA7 e13*2001/116*0249*.. 74 - 107 235/35R19 91 11A; 21P; 22I; 22M; bis
24D e13*2001/116*0249*25;
74 - 176 235/35R19 91Y 11A; 21P; 22I; 22M; Stufenheck;
24D Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
BWY e1*98/14*0156*.. 66 - 166 225/35R19 88Y 11A; 21B; 22F; 24J; Frontantrieb;
24M; 5FE 10B; 11B; 11G; 11H;
235/35R19 91 11A; 21B; 22F; 24C; 12A; 51A; 71C; 71K;
24M; 54A 721; 725; 73C; 74A;
81 - 125 235/35R19 87W 11A; 21B; 22F; 24C; 74P
24M; 5ET; 54A
B4Y e1*98/14*0154*.. 66 - 125 235/35R19 87W 11A; 21P; 22M; 24C; Frontantrieb;
B5Y e1*98/14*0155*.. 24D; 5ET; 54A 10B; 11B; 11G; 11H;
66 - 166 225/35R19 88Y 11A; 21P; 22M; 24C; 12A; 51A; 71C; 71K;
24M; 5FE 721; 725; 73C; 74A;
235/35R19 91 11A; 21P; 22M; 24C; 74P
24D; 54A
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 6 von 41
Verkaufsbezeichnung: GALAXY, S-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WA6 e13*2001/116*0185*.. 88 - 177 245/40R19 98 11A; 245; 26P ab
245/45R19 11A; 245; 26P; 51G e13*2001/116*0185*24;
245/45R19 98 11A; 245; 26P Galaxy; S-MAX;
255/45R19 100 11A; 245; 26P; 27I Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
WA6 e13*2001/116*0185*.. 74 - 176 245/35R19 93Y Nicht Ford Galaxy; erhöhtes
FGT; 11A; 24J; 24M; Anzugsmoment
5HA 160 Nm; Ford S-MAX;
245/40R19 94W FGT; 11A; 24J; 24M; Ford Galaxy; bis
5HI e13*2001/116*0185*23;
245/40R19 94Y FGT; 11A; 24J; 24M; 10B; 11B; 11G; 11H;
5HI 12A; 51A; 71C; 71K;
245/40R19 98 FGT; 11A; 24J; 24M 721; 725; 73C; 74A;
74P; 740
§ 22 52562, Erweiterung 01
Verkaufsbezeichnung: Grand C-MAX, C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DXA e13*2007/46*1103*.. 63 - 134 235/35R19 91 11A; 21P; 22I; 245; 248 Nur C-MAX; MPV;
Frontantrieb;
245/30R19 89W 11A; 21B; 22B; 24J; 10B; 11B; 11G; 11H;
248; 260; 270 12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P
Verkaufsbezeichnung: PUMA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
J2K e9*2007/46*3165*.. 70 - 114 225/40R19 89 11A; 246; 26B; 26N Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : JAGUAR, Jaguar Land Rover Limited, JAGUAR LAND ROVER
LIMITED (GB)
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad,
für Typ : N*3; CCX; CC9; JA; JB
Zubehör : KIT18
___
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 7 von 41
Befestigungsteile : Kegelbund-muttern M14x1,5, Kegelw. 60 Grad,
für Typ : LZ (Kegelbund lose)
Zubehör : KIT20
___
Befestigungsteile : Kegelbund-muttern M14x1,5, Kegelw. 60 Grad,
für Typ : LC (SERIE Kegelbund lose)
Zubehör : KIT20
___
Befestigungsteile : Kegelbund-muttern M14x1,5, Kegelw. 60 Grad,
für Typ : DH; DC; LY; DF
Zubehör : KIT20
___
Anzugsmoment der Befestigungsteile : 125 Nm für Typ : DH
128 Nm für Typ : CCX
§ 22 52562, Erweiterung 01
133 Nm für Typ : LC; LZ
135 Nm für Typ : N*3 erhöhtes Anzugsmoment
140 Nm für Typ : LY
144 Nm für Typ : DF erhöhtes Anzugsmoment
160 Nm für Typ : DC erhöhtes Anzugsmoment; JA erhöhtes
Anzugsmoment; JB erhöhtes Anzugsmoment
165 Nm für Typ : CC9 erhöhtes Anzugsmoment
Verkaufsbezeichnung: DISCOVERY SPORT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LC e11*2007/46*1659*.., 110 - 213 225/55R19 99 10B; 11B; 11G; 11H;
e5*2007/46*1058*.. 235/50R19 99 12A; 51A; 71C; 71K;
235/55R19 101 721; 725; 73C; 74A;
255/45R19 100 74P; 75I
Verkaufsbezeichnung: Jaguar E-PACE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DF e11*2007/46*4161*.., 110 - 221 225/55R19 99 12A erhöhtes
Anzugsmoment
e5*2007/46*1050*.. 235/50R19 99 12A 144 Nm;
235/55R19 101 12T 10B; 11B; 11G; 11H;
245/50R19 101 12A 51A; 71C; 71K; 721;
255/45R19 100 12A 725; 73C; 74A; 74P;
740
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 8 von 41
Verkaufsbezeichnung: Jaguar F-PACE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DC e11*2007/46*3324*.., 120 - 280 245/55R19 103 erhöhtes
Anzugsmoment
e5*2007/46*1047*.. 255/55R19 107 160 Nm; Allradantrieb;
265/50R19 106 11A; 245 Heckantrieb;
265/55R19 109 11A; 245 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 771
Verkaufsbezeichnung: JAGUAR I-PACE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DH e11*2007/46*4311*.., 172 235/55R19 101 Allradantrieb;
e5*2007/46*1052*.. 245/55R19 103 10B; 11B; 11G; 11H;
255/50R19 103 11A; 24J 12A; 51A; 71C; 71K;
255/55R19 107 11A; 24J 721; 725; 73C; 74A;
265/50R19 106 11A; 24J; 248 74P
265/55R19 109 11A; 24J; 248
275/50R19 108 11A; 24J; 24M; 26P;
27I
§ 22 52562, Erweiterung 01
Verkaufsbezeichnung: JAGUAR S-TYPE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CCX e11*98/14*0115*.. 147 - 175 245/35R19 93 11A; 21B; 22B; 22L; ab e11*98/14*0115*06;
24J; 24M 10B; 11B; 11G; 11H;
147 - 219 245/35R19 93Y 11A; 21B; 22B; 22L; 12A; 51A; 71C; 71K;
24J; 24M 721; 725; 73C; 74A;
74P

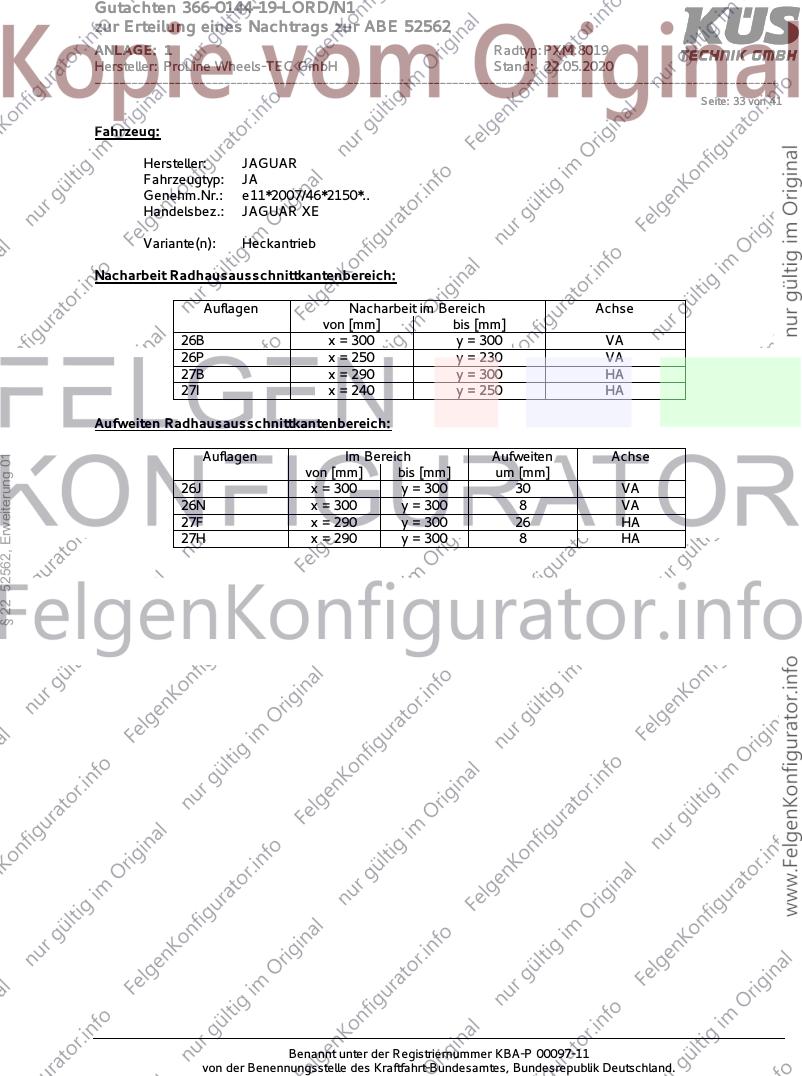

Verkaufsbezeichnung: JAGUAR XE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JA e11*2007/46*2150*.., 120 - 280 235/40R19 96 11A; 245; 26B; 26J erhöhtes
Anzugsmoment
e5*2007/46*1049*.. 245/35R19 93W 11A; 241; 246; 26B; 160 Nm; Allradantrieb;
26J; 27I Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740
Verkaufsbezeichnung: Jaguar XF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JB e11*2007/46*2981*.., 120 - 280 245/40R19 98 erhöhtes
Anzugsmoment
e5*2007/46*1048*.. 160 Nm; Kombi;
Limousine;
Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 9 von 41

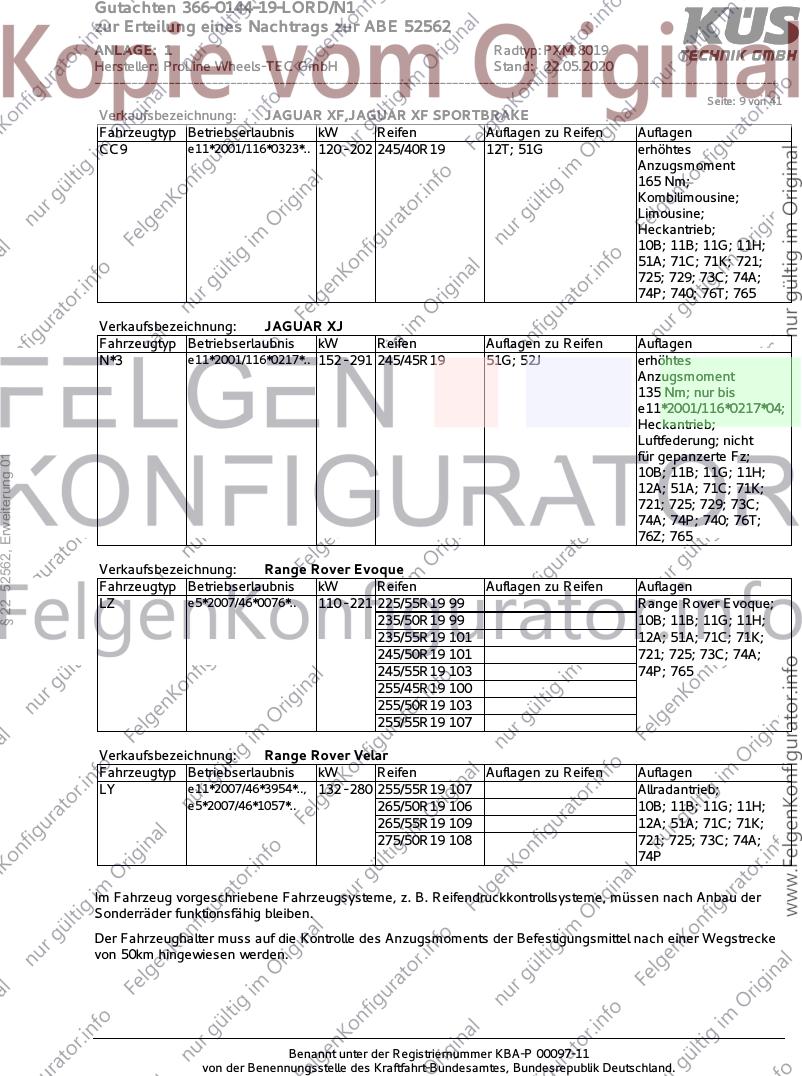

Verkaufsbezeichnung: JAGUAR XF,JAGUAR XF SPORTBRAKE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CC9 e11*2001/116*0323*.. 120 - 202 245/40R19 12T; 51G erhöhtes
Anzugsmoment
165 Nm;
Kombilimousine;
Limousine;
Heckantrieb;
10B; 11B; 11G; 11H;
51A; 71C; 71K; 721;
725; 729; 73C; 74A;
74P; 740; 76T; 765
Verkaufsbezeichnung: JAGUAR XJ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
N*3 e11*2001/116*0217*.. 152 - 291 245/45R19 51G; 52J erhöhtes
Anzugsmoment
135 Nm; nur bis
e11*2001/116*0217*04;
Heckantrieb;
Luftfederung; nicht
für gepanzerte Fz;
§ 22 52562, Erweiterung 01
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 740; 76T;
76Z; 765
Verkaufsbezeichnung: Range Rover Evoque
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LZ e5*2007/46*0076*.. 110 - 221 225/55R19 99 Range Rover Evoque;
235/50R19 99 10B; 11B; 11G; 11H;
235/55R19 101 12A; 51A; 71C; 71K;
245/50R19 101 721; 725; 73C; 74A;
245/55R19 103 74P; 765
255/45R19 100
255/50R19 103
255/55R19 107
Verkaufsbezeichnung: Range Rover Velar
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LY e11*2007/46*3954*.., 132 - 280 255/55R19 107 Allradantrieb;
e5*2007/46*1057*.. 265/50R19 106 10B; 11B; 11G; 11H;
265/55R19 109 12A; 51A; 71C; 71K;
275/50R19 108 721; 725; 73C; 74A;
74P
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 10 von 41

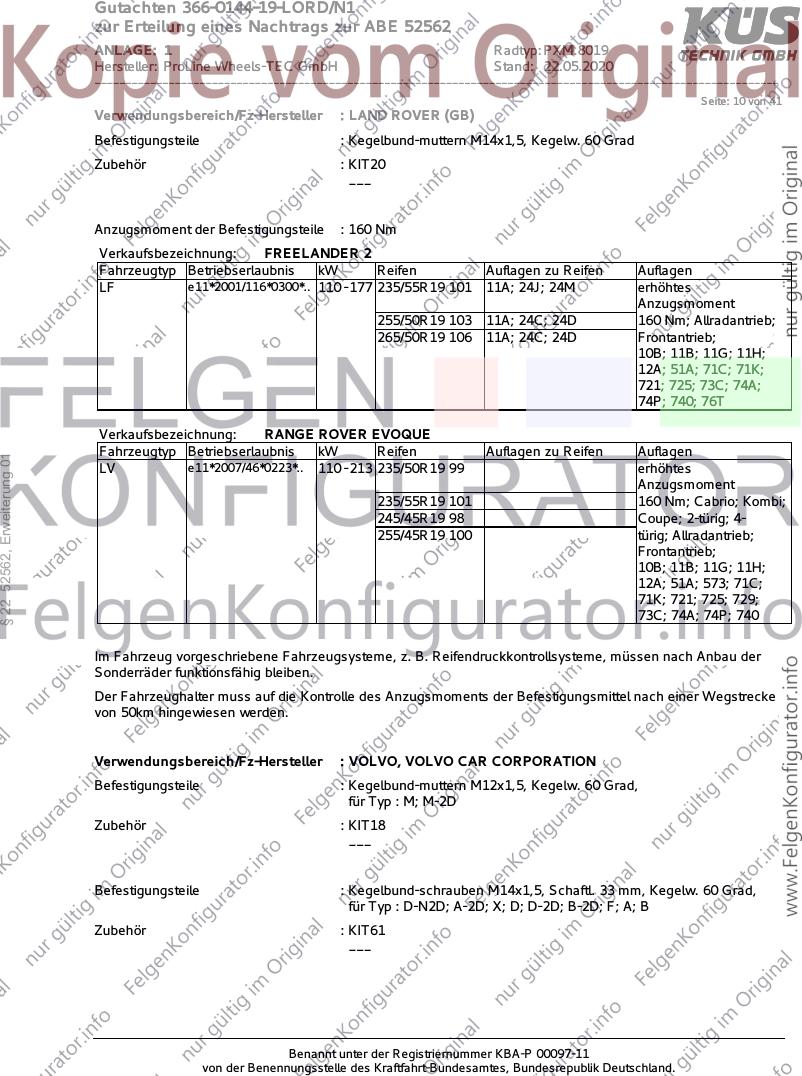

Verwendungsbereich/Fz-Hersteller : LAND ROVER (GB)
Befestigungsteile : Kegelbund-muttern M14x1,5, Kegelw. 60 Grad
Zubehör : KIT20
___
Anzugsmoment der Befestigungsteile : 160 Nm
Verkaufsbezeichnung: FREELANDER 2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LF e11*2001/116*0300*.. 110 - 177 235/55R19 101 11A; 24J; 24M erhöhtes
Anzugsmoment
255/50R19 103 11A; 24C; 24D 160 Nm; Allradantrieb;
265/50R19 106 11A; 24C; 24D Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740; 76T
Verkaufsbezeichnung: RANGE ROVER EVOQUE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
§ 22 52562, Erweiterung 01
LV e11*2007/46*0223*.. 110 - 213 235/50R19 99 erhöhtes
Anzugsmoment
235/55R19 101 160 Nm; Cabrio; Kombi;
245/45R19 98 Coupe; 2-türig; 4-
255/45R19 100 türig; Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74P; 740
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : VOLVO, VOLVO CAR CORPORATION
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad,
für Typ : M; M-2D
Zubehör : KIT18
___
Befestigungsteile : Kegelbund-schrauben M14x1,5, Schaftl. 33 mm, Kegelw. 60 Grad,
für Typ : D-N2D; A-2D; X; D; D-2D; B-2D; F; A; B
Zubehör : KIT61
___
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 11 von 41

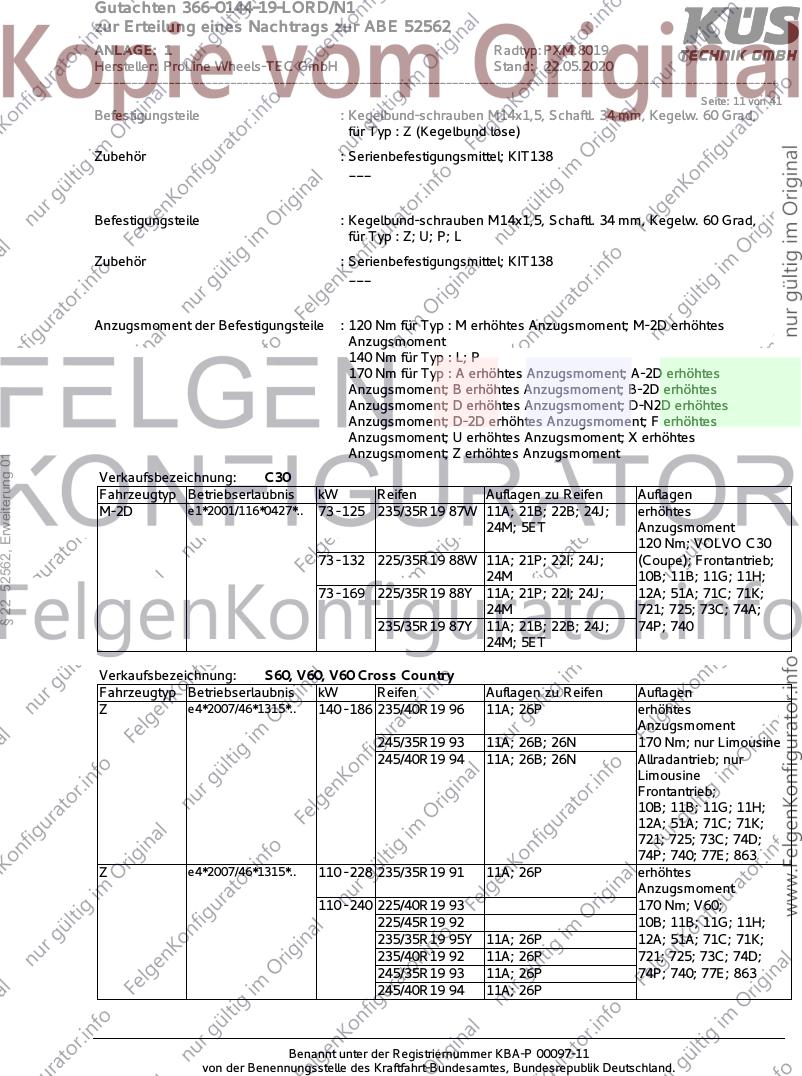

Befestigungsteile : Kegelbund-schrauben M14x1,5, Schaftl. 34 mm, Kegelw. 60 Grad,
für Typ : Z (Kegelbund lose)
Zubehör : Serienbefestigungsmittel; KIT138
___
Befestigungsteile : Kegelbund-schrauben M14x1,5, Schaftl. 34 mm, Kegelw. 60 Grad,
für Typ : Z; U; P; L
Zubehör : Serienbefestigungsmittel; KIT138
___
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : M erhöhtes Anzugsmoment; M-2D erhöhtes
Anzugsmoment
140 Nm für Typ : L; P
170 Nm für Typ : A erhöhtes Anzugsmoment; A-2D erhöhtes
Anzugsmoment; B erhöhtes Anzugsmoment; B-2D erhöhtes
Anzugsmoment; D erhöhtes Anzugsmoment; D-N2D erhöhtes
Anzugsmoment; D-2D erhöhtes Anzugsmoment; F erhöhtes
Anzugsmoment; U erhöhtes Anzugsmoment; X erhöhtes
Anzugsmoment; Z erhöhtes Anzugsmoment
§ 22 52562, Erweiterung 01
Verkaufsbezeichnung: C30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M-2D e1*2001/116*0427*.. 73 - 125 235/35R19 87W 11A; 21B; 22B; 24J; erhöhtes
24M; 5ET Anzugsmoment
120 Nm; VOLVO C30
73 - 132 225/35R19 88W 11A; 21P; 22I; 24J; (Coupe); Frontantrieb;
24M 10B; 11B; 11G; 11H;
73 - 169 225/35R19 88Y 11A; 21P; 22I; 24J; 12A; 51A; 71C; 71K;
24M 721; 725; 73C; 74A;
235/35R19 87Y 11A; 21B; 22B; 24J; 74P; 740
24M; 5ET
Verkaufsbezeichnung: S60, V60, V60 Cross Country
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z e4*2007/46*1315*.. 140 - 186 235/40R19 96 11A; 26P erhöhtes
Anzugsmoment
245/35R19 93 11A; 26B; 26N 170 Nm; nur Limousine
245/40R19 94 11A; 26B; 26N Allradantrieb; nur
Limousine
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74D;
74P; 740; 77E; 863
Z e4*2007/46*1315*.. 110 - 228 235/35R19 91 11A; 26P erhöhtes
Anzugsmoment
110 - 240 225/40R19 93 170 Nm; V60;
225/45R19 92 10B; 11B; 11G; 11H;
235/35R19 95Y 11A; 26P 12A; 51A; 71C; 71K;
235/40R19 92 11A; 26P 721; 725; 73C; 74D;
245/35R19 93 11A; 26P 74P; 740; 77E; 863
245/40R19 94 11A; 26P
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 12 von 41
Verkaufsbezeichnung: S60, V60, V60 Cross Country
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z e4*2007/46*1315*.. 110 - 186 225/45R19 96 11A; 24J; 248; 26N erhöhtes
Anzugsmoment
235/45R19 95 11A; 24J; 248; 26J 170 Nm; V60 CROSS
245/40R19 94 11A; 24J; 248; 26J; COUNTRY;
27H 10B; 11B; 11G; 11H;
245/45R19 98 11A; 24J; 248; 26J; 12A; 51A; 71C; 71K;
27H 721; 725; 73C; 74D;
74P; 740; 77E
Verkaufsbezeichnung: S90, V90, V90 C. Country, S90 & V90 T8 Twin E., S90 Exc
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P e4*2007/46*1067*.. 110 - 240 225/45R19 96 nicht Cross Country;
235/40R19 96 Kombi; Limousine;
235/45R19 95 Allradantrieb;
245/40R19 98 11A; 26P Frontantrieb;
245/45R19 98 11A; 26P 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74D;
74P; 77E
§ 22 52562, Erweiterung 01
P e4*2007/46*1067*.. 120 - 240 225/55R19 99 V90 Cross Country;
235/50R19 99 11A; 245; 248; 26P Allradantrieb;
245/45R19 98 10B; 11B; 11G; 11H;
245/50R19 101 11A; 24J; 248; 26P; 12A; 51A; 71C; 71K;
27H 721; 725; 73C; 74D;
255/45R19 100 11A; 245; 248; 26P 74P; 77E
Verkaufsbezeichnung: VOLVO S40, V50, C70, C30,V40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M e4*2001/116*0076*.. 84 - 157 225/35R19 88W 11A; 245; 248 erhöhtes
Anzugsmoment
235/35R19 87W 11A; 22P; 24J; 248; 120 Nm; VOLVO V40;
26P; 5ET Frontantrieb;
245/30R19 89W 11A; 22P; 24J; 248; 10B; 11B; 11G; 11H;
26P; 27H 12A; 51A; 71C; 71K;
84 - 187 235/35R19 91 11A; 22P; 24J; 248; 721; 725; 73C; 74A;
26P 74P; 740
M e4*2001/116*0076*.. 100 - 125 225/35R19 88W 11A; 22I; 5FE erhöhtes
Anzugsmoment
100 - 169 225/35R19 88Y 11A; 22I; 5FE 120 Nm; VOLVO C70
235/35R19 91 11A; 22I (Cabrio);
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________

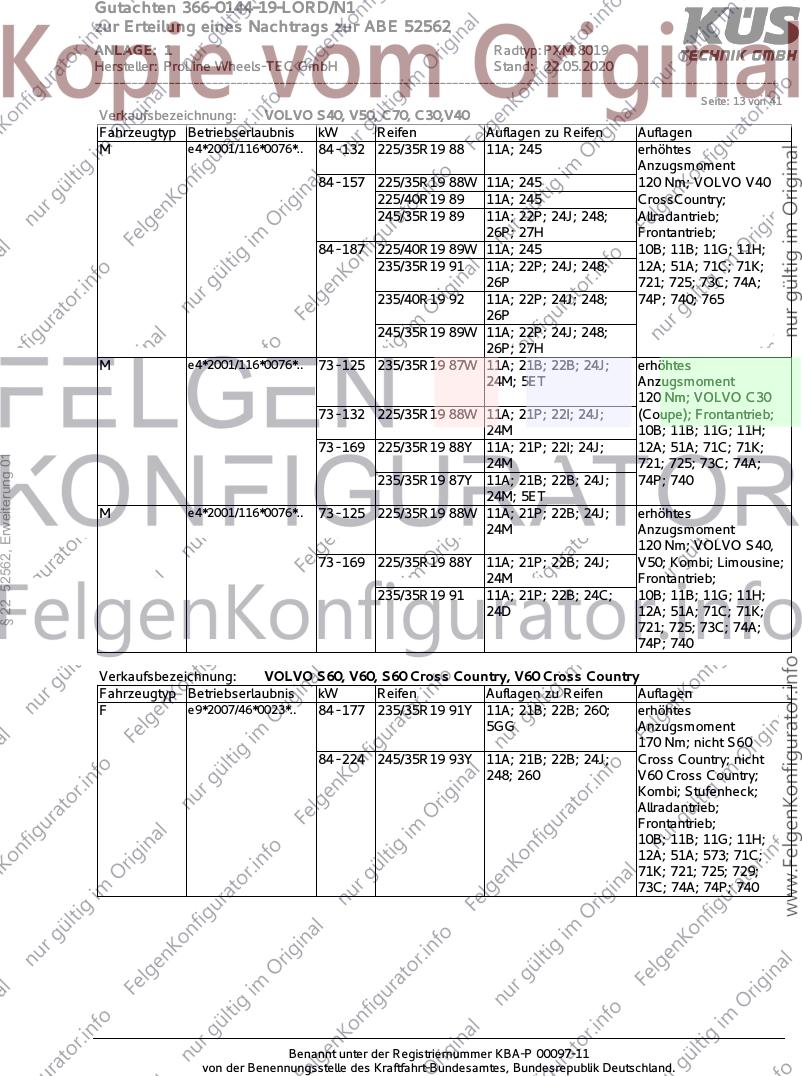

Seite: 13 von 41
Verkaufsbezeichnung: VOLVO S40, V50, C70, C30,V40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M e4*2001/116*0076*.. 84 - 132 225/35R19 88 11A; 245 erhöhtes
Anzugsmoment
84 - 157 225/35R19 88W 11A; 245 120 Nm; VOLVO V40
225/40R19 89 11A; 245 CrossCountry;
245/35R19 89 11A; 22P; 24J; 248; Allradantrieb;
26P; 27H Frontantrieb;
84 - 187 225/40R19 89W 11A; 245 10B; 11B; 11G; 11H;
235/35R19 91 11A; 22P; 24J; 248; 12A; 51A; 71C; 71K;
26P 721; 725; 73C; 74A;
235/40R19 92 11A; 22P; 24J; 248; 74P; 740; 765
26P
245/35R19 89W 11A; 22P; 24J; 248;
26P; 27H
M e4*2001/116*0076*.. 73 - 125 235/35R19 87W 11A; 21B; 22B; 24J; erhöhtes
24M; 5ET Anzugsmoment
120 Nm; VOLVO C30
73 - 132 225/35R19 88W 11A; 21P; 22I; 24J; (Coupe); Frontantrieb;
24M 10B; 11B; 11G; 11H;
73 - 169 225/35R19 88Y 11A; 21P; 22I; 24J; 12A; 51A; 71C; 71K;
§ 22 52562, Erweiterung 01
24M 721; 725; 73C; 74A;
235/35R19 87Y 11A; 21B; 22B; 24J; 74P; 740
24M; 5ET
M e4*2001/116*0076*.. 73 - 125 225/35R19 88W 11A; 21P; 22B; 24J; erhöhtes
24M Anzugsmoment
120 Nm; VOLVO S40,
73 - 169 225/35R19 88Y 11A; 21P; 22B; 24J; V50; Kombi; Limousine;
24M Frontantrieb;
235/35R19 91 11A; 21P; 22B; 24C; 10B; 11B; 11G; 11H;
24D 12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740
Verkaufsbezeichnung: VOLVO S60, V60, S60 Cross Country, V60 Cross Country
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F e9*2007/46*0023*.. 84 - 177 235/35R19 91Y 11A; 21B; 22B; 260; erhöhtes
5GG Anzugsmoment
170 Nm; nicht S60
84 - 224 245/35R19 93Y 11A; 21B; 22B; 24J; Cross Country; nicht
248; 260 V60 Cross Country;
Kombi; Stufenheck;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71C;
71K; 721; 725; 729;
73C; 74A; 74P; 740
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________

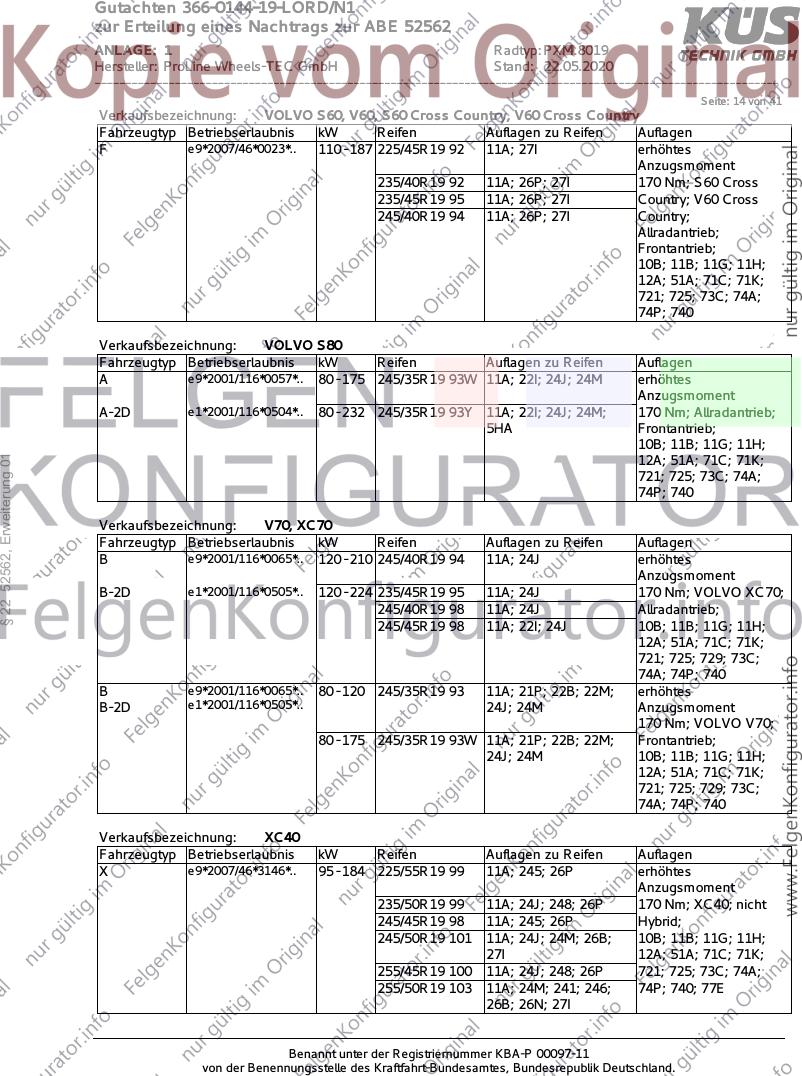

Seite: 14 von 41
Verkaufsbezeichnung: VOLVO S60, V60, S60 Cross Country, V60 Cross Country
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F e9*2007/46*0023*.. 110 - 187 225/45R19 92 11A; 27I erhöhtes
Anzugsmoment
235/40R19 92 11A; 26P; 27I 170 Nm; S60 Cross
235/45R19 95 11A; 26P; 27I Country; V60 Cross
245/40R19 94 11A; 26P; 27I Country;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740
Verkaufsbezeichnung: VOLVO S80
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A e9*2001/116*0057*.. 80 - 175 245/35R19 93W 11A; 22I; 24J; 24M erhöhtes
Anzugsmoment
A-2D e1*2001/116*0504*.. 80 - 232 245/35R19 93Y 11A; 22I; 24J; 24M; 170 Nm; Allradantrieb;
5HA Frontantrieb;
10B; 11B; 11G; 11H;
§ 22 52562, Erweiterung 01
12A; 51A; 71C; 71K;
721; 725; 73C; 74A;
74P; 740
Verkaufsbezeichnung: V70, XC70
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B e9*2001/116*0065*.. 120 - 210 245/40R19 94 11A; 24J erhöhtes
Anzugsmoment
B-2D e1*2001/116*0505*.. 120 - 224 235/45R19 95 11A; 24J 170 Nm; VOLVO XC70;
245/40R19 98 11A; 24J Allradantrieb;
245/45R19 98 11A; 22I; 24J 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 740
B e9*2001/116*0065*.. 80 - 120 245/35R19 93 11A; 21P; 22B; 22M; erhöhtes
B-2D e1*2001/116*0505*.. 24J; 24M Anzugsmoment
170 Nm; VOLVO V70;
80 - 175 245/35R19 93W 11A; 21P; 22B; 22M; Frontantrieb;
24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 740
Verkaufsbezeichnung: XC40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X e9*2007/46*3146*.. 95 - 184 225/55R19 99 11A; 245; 26P erhöhtes
Anzugsmoment
235/50R19 99 11A; 24J; 248; 26P 170 Nm; XC40; nicht
245/45R19 98 11A; 245; 26P Hybrid;
245/50R19 101 11A; 24J; 24M; 26B; 10B; 11B; 11G; 11H;
27I 12A; 51A; 71C; 71K;
255/45R19 100 11A; 24J; 248; 26P 721; 725; 73C; 74A;
255/50R19 103 11A; 24M; 241; 246; 74P; 740; 77E
26B; 26N; 27I
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________

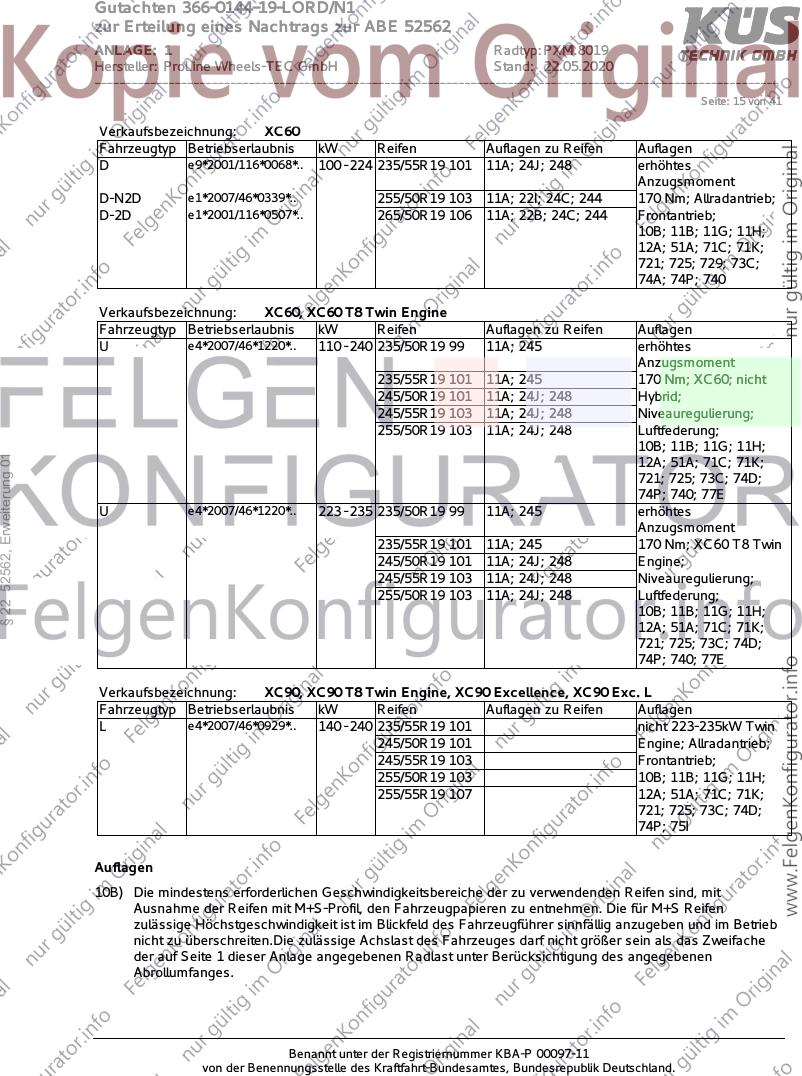

Seite: 15 von 41
Verkaufsbezeichnung: XC60
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
D e9*2001/116*0068*.. 100 - 224 235/55R19 101 11A; 24J; 248 erhöhtes
Anzugsmoment
D-N2D e1*2007/46*0339*.. 255/50R19 103 11A; 22I; 24C; 244 170 Nm; Allradantrieb;
D-2D e1*2001/116*0507*.. 265/50R19 106 11A; 22B; 24C; 244 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 729; 73C;
74A; 74P; 740
Verkaufsbezeichnung: XC60, XC60 T8 Twin Engine
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
U e4*2007/46*1220*.. 110 - 240 235/50R19 99 11A; 245 erhöhtes
Anzugsmoment
235/55R19 101 11A; 245 170 Nm; XC60; nicht
245/50R19 101 11A; 24J; 248 Hybrid;
245/55R19 103 11A; 24J; 248 Niveauregulierung;
255/50R19 103 11A; 24J; 248 Luftfederung;
10B; 11B; 11G; 11H;
§ 22 52562, Erweiterung 01
12A; 51A; 71C; 71K;
721; 725; 73C; 74D;
74P; 740; 77E
U e4*2007/46*1220*.. 223 - 235 235/50R19 99 11A; 245 erhöhtes
Anzugsmoment
235/55R19 101 11A; 245 170 Nm; XC60 T8 Twin
245/50R19 101 11A; 24J; 248 Engine;
245/55R19 103 11A; 24J; 248 Niveauregulierung;
255/50R19 103 11A; 24J; 248 Luftfederung;
10B; 11B; 11G; 11H;
12A; 51A; 71C; 71K;
721; 725; 73C; 74D;
74P; 740; 77E
Verkaufsbezeichnung: XC90, XC90 T8 Twin Engine, XC90 Excellence, XC90 Exc. L
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
L e4*2007/46*0929*.. 140 - 240 235/55R19 101 nicht 223-235kW Twin
245/50R19 101 Engine; Allradantrieb;
245/55R19 103 Frontantrieb;
255/50R19 103 10B; 11B; 11G; 11H;
255/55R19 107 12A; 51A; 71C; 71K;
721; 725; 73C; 74D;
74P; 75I
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 16 von 41

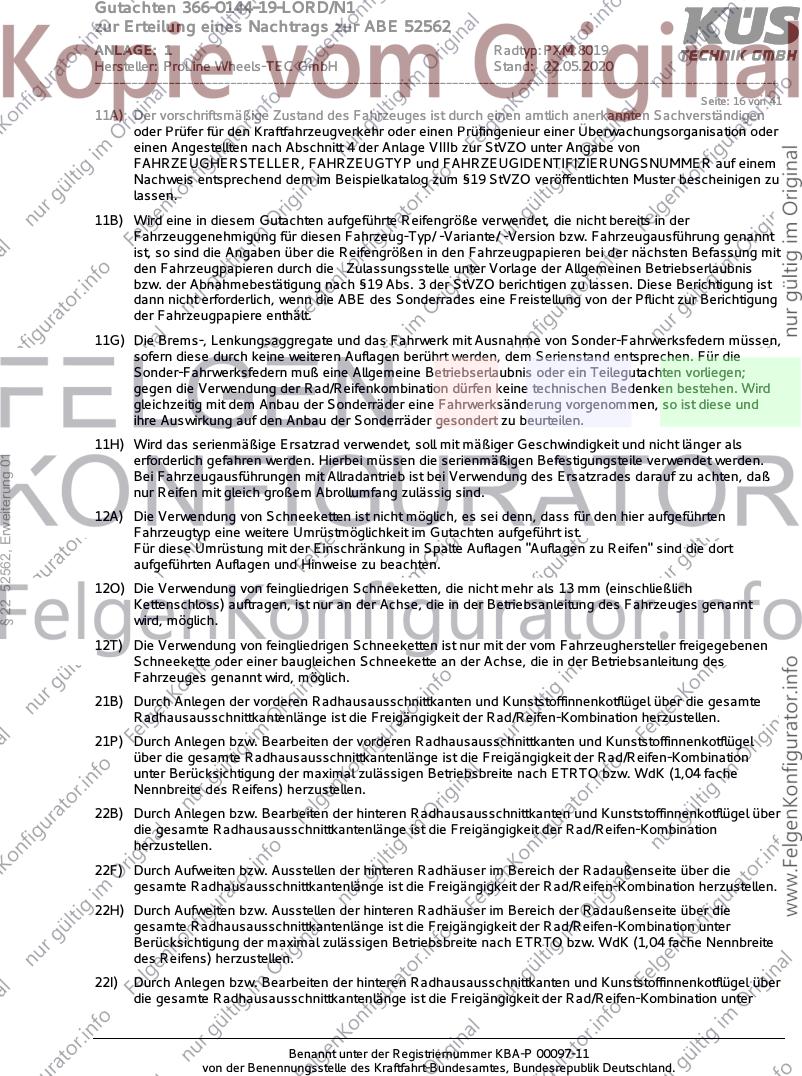

11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
§ 22 52562, Erweiterung 01
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________

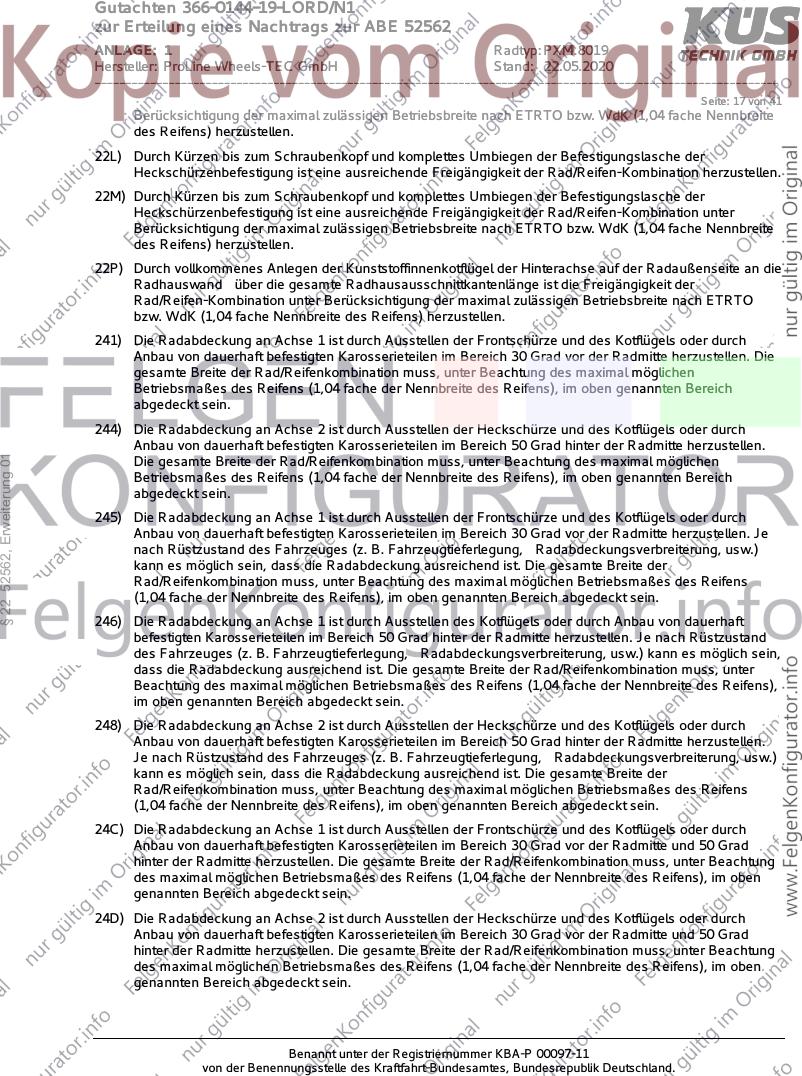

Seite: 17 von 41
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
§ 22 52562, Erweiterung 01
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________

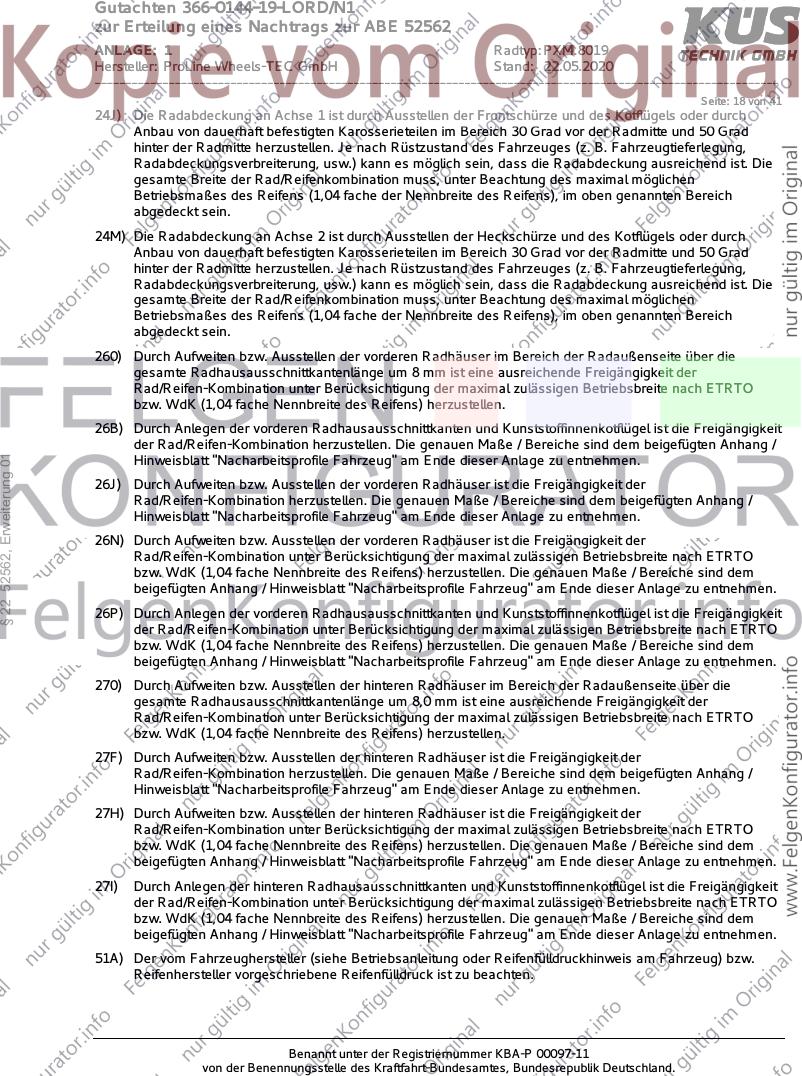

Seite: 18 von 41
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
260) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
§ 22 52562, Erweiterung 01
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
27F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________

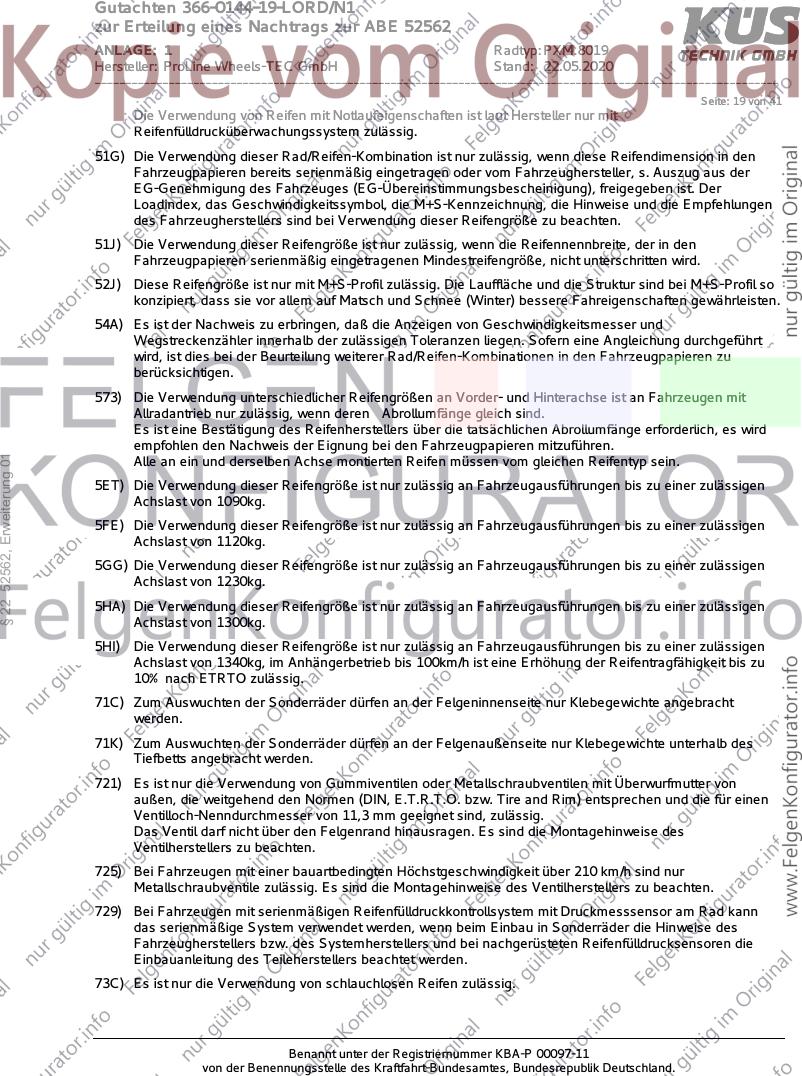

Seite: 19 von 41
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
§ 22 52562, Erweiterung 01
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5FE) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1120kg.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
71C) Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte angebracht
werden.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 20 von 41
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
§ 22 52562, Erweiterung 01
765) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 20-Zoll-Rädern ausgerüstet
sind. Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
771) Die Verwendung der Räder/Reifenkombination ist nicht zulässig an Fahrzeugen, die ab Werk nur mit der
Reifengröße 235/65R18 ausgerüstet sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
863) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsanlagen des Herstellers
"Brembo" an der Vorderachse nicht zulässig.
FGP) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer 1342639, ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
FGT) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer (orig. Ford-Teil), ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen, sofern die serienmäßige
Lenkeinschlagbegrenzung nicht vorhanden ist. Die serienmäßige Lenkeinschlagbegrenzung ist bei
Fahrzeugausführungen bereits eingebaut, wenn die Reifengröße 225/50R17 bzw. 235/45R18
(Kontrollmöglichkeit: 2,5 Lenkradumdrehungen von Endanschlag zu Endanschlag) in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 21 von 41
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DEH
Genehm.Nr.: e13*2007/46*1911*..
Handelsbez.: FOCUS
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 275 VA
26P x = 250 y = 225 VA
27B x = 290 y = 315 HA
27I x = 240 y = 265 HA
§ 22 52562, Erweiterung 01
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 275 28 VA
26N x = 300 y = 275 8 VA
27F x = 290 y = 315 15 HA
27H x = 290 y = 315 8 HA
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 22 von 41
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DEH
Genehm.Nr.: e13*2007/46*1911*..
Handelsbez.: FOCUS
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 300 VA
26B x = 200 y = 350 VA
27I x = 200 y = 250 HA
27B x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 52562, Erweiterung 01
von [mm] bis [mm] um [mm]
26N x = 200 y = 350 8 VA
26J x = 200 y = 350 30 VA
27H x = 250 y = 300 8 HA
27F x = 250 y = 300 20 HA
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 23 von 41
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DEH
Genehm.Nr.: e13*2007/46*1911*..
Handelsbez.: FOCUS
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 295 y = 245 VA
26P x = 245 y = 195 VA
27B x = 290 y = 330 HA
27I x = 240 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 52562, Erweiterung 01
von [mm] bis [mm] um [mm]
26J x = 295 y = 245 30 VA
26N x = 295 y = 245 8 VA
27F x = 290 y = 330 15 HA
27H x = 290 y = 330 8 HA
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 24 von 41
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DFK
Genehm.Nr.: e13*2007/46*2188*..
Handelsbez.: FORD KUGA
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 350 y = 270 VA
26B x = 400 y = 320 VA
27I x = 350 y = 380 HA
27B x = 400 y = 430 HA
§ 22 52562, Erweiterung 01
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 25 von 41
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DYB
Genehm.Nr.: e13*2007/46*1138*..
Handelsbez.: FOCUS
Variante(n): Frontantrieb, Kombi, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 270 y = 300 VA
26B x = 320 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 320 y = 350 18 VA
§ 22 52562, Erweiterung 01
26N x = 320 y = 350 8 VA
27F x = 300 y = 350 24 HA
27H x = 300 y = 350 8 HA
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 26 von 41
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DM2
Genehm.Nr.: e13*2001/116*0109*..
Handelsbez.: FORD C-MAX / KUGA
Variante(n): Nur Kuga ab Modeljahr 2013
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 230 y = 360 VA
26B x = 300 y = 400 VA
27I x = 250 y = 300 HA
27B x = 300 y = 350 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 52562, Erweiterung 01
von [mm] bis [mm] um [mm]
26N x = 300 y = 400 8 VA
26J x = 300 y = 400 15 VA
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 27 von 41
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DYB
Genehm.Nr.: e13*2007/46*1138*..
Handelsbez.: FOCUS
Variante(n): Frontantrieb, Kombi, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 270 y = 300 VA
26B x = 320 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 320 y = 350 15 VA
§ 22 52562, Erweiterung 01
26N x = 320 y = 350 8 VA
27F x = 300 y = 350 25 HA
27H x = 300 y = 350 8 HA
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 28 von 41
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: J2K
Genehm.Nr.: e9*2007/46*3165*..
Handelsbez.: PUMA
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 240 y = 225 VA
26B x = 290 y = 275 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 290 y = 275 20 VA
§ 22 52562, Erweiterung 01
26N x = 290 y = 275 8 VA
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 29 von 41
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: WA6
Genehm.Nr.: e13*2001/116*0185*..
Handelsbez.: GALAXY, S-MAX
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 250 VA
26P x = 250 y = 200 VA
27B x = 300 y = 350 HA
27I x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 52562, Erweiterung 01
von [mm] bis [mm] um [mm]
26J x = 350 y = 300 15 VA
26N x = 300 y = 250 8 VA
27H x = 300 y = 350 8 HA
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 30 von 41
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: BA7
Genehm.Nr.: e13*2001/116*0249*..
Handelsbez.: FORD MONDEO
Variante(n): ab e13*2001/116*0249*26, Kombi, Schrägheck, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 150 y = 170 VA
26P x = 100 y = 120 VA
27B x = 270 y = 330 HA
27I x = 220 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 52562, Erweiterung 01
von [mm] bis [mm] um [mm]
26J x = 150 y = 170 13 VA
26N x = 150 y = 170 8 VA
27F x = 270 y = 330 3 HA
27H x = 270 y = 330 3 HA
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 31 von 41
Fahrzeug:
Hersteller: FORD MOTOR
Fahrzeugtyp: SBF
Genehm.Nr.: e1*2007/46*1524*..
Handelsbez.: Edge
Variante(n): Allradantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 330 y = 330 VA
26P x = 280 y = 280 VA
27B x = 230 y = 280 HA
27I x = 180 y = 230 HA
§ 22 52562, Erweiterung 01
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 32 von 41
Fahrzeug:
Hersteller: JAGUAR
Fahrzeugtyp: DH
Genehm.Nr.: e11*2007/46*4311*..
Handelsbez.: JAGUAR I-PACE
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 200 y = 200 VA
26P x = 150 y = 150 VA
27B x = 250 y = 250 HA
27I x = 200 y = 200 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 52562, Erweiterung 01
von [mm] bis [mm] um [mm]
26J x = 200 y = 200 10 VA
26N x = 200 y = 200 8 VA
27F x = 250 y = 250 10 HA
27H x = 250 y = 250 8 HA
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 33 von 41
Fahrzeug:
Hersteller: JAGUAR
Fahrzeugtyp: JA
Genehm.Nr.: e11*2007/46*2150*..
Handelsbez.: JAGUAR XE
Variante(n): Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 230 VA
27B x = 290 y = 300 HA
27I x = 240 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 52562, Erweiterung 01
von [mm] bis [mm] um [mm]
26J x = 300 y = 300 30 VA
26N x = 300 y = 300 8 VA
27F x = 290 y = 300 26 HA
27H x = 290 y = 300 8 HA
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 34 von 41
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: Z
Genehm.Nr.: e4*2007/46*1315*..
Handelsbez.: S60, V60, V60 Cross Country
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 295 y = 270 VA
26P x = 245 y = 220 VA
27B x = 260 y = 305 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
§ 22 52562, Erweiterung 01
26J x = 295 y = 270 28 VA
26N x = 295 y = 270 8 VA
27F x = 260 y = 305 20 HA
27H x = 260 y = 305 8 HA
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 35 von 41
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: P
Genehm.Nr.: e4*2007/46*1067*..
Handelsbez.: S90, V90, V90 C. Country, S90 & V90 T8 Twin E., S90 Exc
Variante(n): Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 240 y = 280 VA
26P x = 190 y = 230 VA
27P x = 190 y = 220 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
§ 22 52562, Erweiterung 01
26N x = 240 y = 280 8 VA
26J x = 240 y = 280 27 VA
27H x = 240 y = 270 8 HA
27F x = 240 y = 270 13 HA
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 36 von 41
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: Z
Genehm.Nr.: e4*2007/46*1315*..
Handelsbez.: S60, V60, V60 Cross Country
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 335 y = 270 VA
27B x = 330 y = 320 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 335 y = 270 8 VA
§ 22 52562, Erweiterung 01
26J x = 335 y = 270 30 VA
27H x = 330 y = 320 8 HA
27F x = 330 y = 320 30 HA
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 37 von 41
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: P
Genehm.Nr.: e4*2007/46*1067*..
Handelsbez.: S90, V90, V90 C. Country, S90 & V90 T8 Twin E., S90 Exc
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
21B x = 270 y = 270 VA
22I x = 190 y = 350 HA
21P x = 220 y = 220 VA
22B x = 240 y = 400 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 52562, Erweiterung 01
von [mm] bis [mm] um [mm]
21N x = 270 y = 270 8 VA
21J x = 270 y = 270 10 VA
22H x = 240 y = 400 8 HA
22F x = 240 y = 400 20 HA
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 38 von 41
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: X
Genehm.Nr.: e9*2007/46*3146*..
Handelsbez.: XC40
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I x = 200 y = 200 HA
26P x = 150 y = 200 VA
26B x = 200 y = 250 VA
27B x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 52562, Erweiterung 01
von [mm] bis [mm] um [mm]
26N x = 200 y = 250 8 VA
26J x = 200 y = 250 25 VA
27H x = 250 y = 250 8 HA
27F x = 250 y = 250 15 HA
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 39 von 41
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: Z
Genehm.Nr.: e4*2007/46*1315*..
Handelsbez.: S60, V60, V60 Cross Country
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 250 y = 250 VA
26P x = 200 y = 200 VA
27B x = 250 y = 300 HA
27I x = 200 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 52562, Erweiterung 01
von [mm] bis [mm] um [mm]
26J x = 250 y = 250 30 VA
26N x = 250 y = 250 8 VA
27F x = 250 y = 300 30 HA
27H x = 250 y = 250 8 HA
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 40 von 41
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: F
Genehm.Nr.: e9*2007/46*0023*..
Handelsbez.: VOLVO S60, V60, S60 Cross Country, V60 Cross Country
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
27B x = 300 y = 300 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 52562, Erweiterung 01
von [mm] bis [mm] um [mm]
26J x = 300 y = 300 25 VA
26N x = 300 y = 300 8 VA
27H x = 300 y = 300 8 HA
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0144-19-LORD/N1
zur Erteilung eines Nachtrags zur ABE 52562
ANLAGE: 1 Radtyp: PXM.8019
Hersteller: ProLine Wheels-TEC GmbH Stand: 22.05.2020
_______________________________________________________________________________________________________________
Seite: 41 von 41
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: M
Genehm.Nr.: e4*2001/116*0076*..
Handelsbez.: VOLVO S40, V50, C70, C30,V40
Variante(n): Frontantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 370 y = 350 VA
26P x = 320 y = 300 VA
27B x = 250 y = 300 HA
27I x = 210 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 52562, Erweiterung 01
von [mm] bis [mm] um [mm]
26J x = 370 y = 350 15 VA
26N x = 370 y = 350 8 VA
27F x = 250 y = 300 15 HA
27H x = 250 y = 300 8 HA
Benannt unter der Registriernummer KBA-P 00097-11
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
