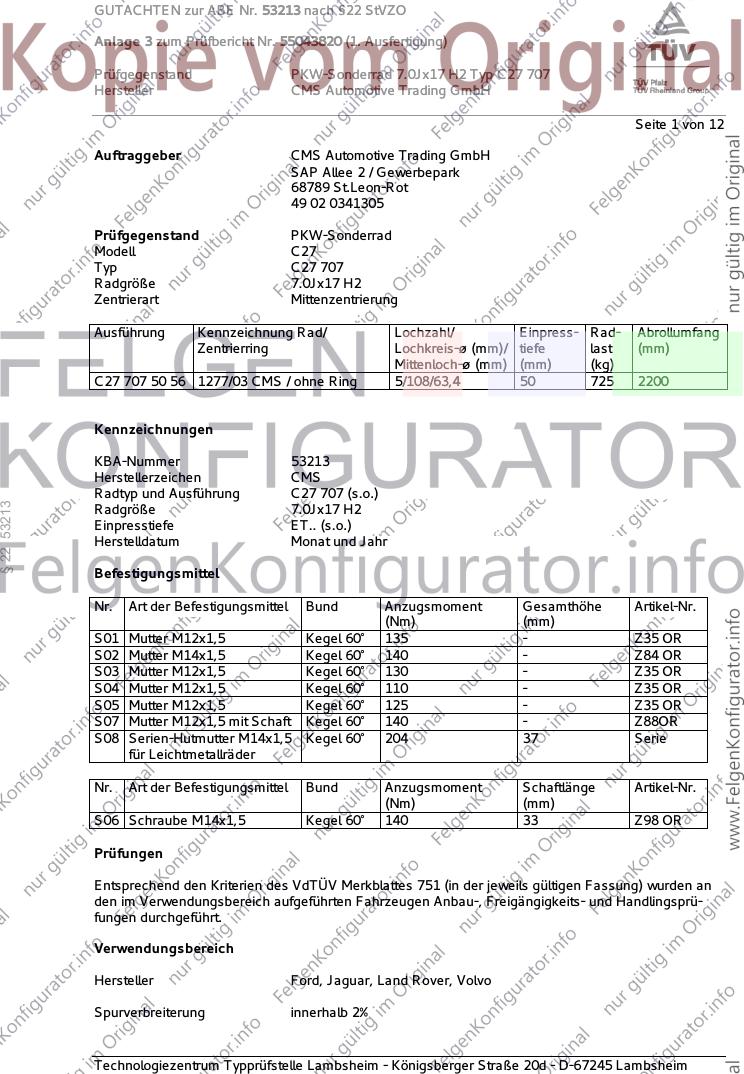

GUTACHTEN zur ABE Nr. 53213 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55043820 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ C27 707
Hersteller CMS Automotive Trading GmbH
Seite 1 von 12
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0341305
Prüfgegenstand PKW-Sonderrad
Modell C27
Typ C27 707
Radgröße 7.0Jx17 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Lochzahl/ Einpress- Rad- Abrollumfang
Zentrierring Lochkreis-ø (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
C27 707 50 56 1277/03 CMS / ohne Ring 5/108/63,4 50 725 2200
Kennzeichnungen
KBA-Nummer 53213
Herstellerzeichen CMS
Radtyp und Ausführung C27 707 (s.o.)
§ 22 53213
Radgröße 7.0Jx17 H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Gesamthöhe Artikel-Nr.
(Nm) (mm)
S01 Mutter M12x1,5 Kegel 60° 135 - Z35 OR
S02 Mutter M14x1,5 Kegel 60° 140 - Z84 OR
S03 Mutter M12x1,5 Kegel 60° 130 - Z35 OR
S04 Mutter M12x1,5 Kegel 60° 110 - Z35 OR
S05 Mutter M12x1,5 Kegel 60° 125 - Z35 OR
S07 Mutter M12x1,5 mit Schaft Kegel 60° 140 - Z88OR
S08 Serien-Hutmutter M14x1,5 Kegel 60° 204 37 Serie
für Leichtmetallräder
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S06 Schraube M14x1,5 Kegel 60° 140 33 Z98 OR
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Ford, Jaguar, Land Rover, Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53213 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55043820 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ C27 707
Hersteller CMS Automotive Trading GmbH
Seite 2 von 12
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ Bereich weise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/50R17 A12 A19 A99
DM2 66-107 215/45R17 B02 V17 S03
e13*2001/116*0109*. 66-107 225/45R17 A01 K25
Ford C-Max 63-134 205/50R17 A91 R37 A19 A58 A99
(Compact) 63-134 215/45R17 A33 R37 T87 T91 B02 KoS V17
DXA 63-134 215/50R17 A12 S01
e13*2007/46*1103*.. 63-134 225/45R17 A12
- incl. Facelift 2015
Ford Focus (II) 166 205/50R17 M+S A12 A19 A99
DA3, DB3 166 215/45R17 M+S B02 Car Flh
e13*2001/116* 166 225/45R17 M+S Sth V17 S03
0144,0157*.. 59-107 205/50R17
59-107 215/45R17 T87
59-107 225/45R17
Ford Focus (III) 63-134 205/50R17 A91 A19 A58 A99
DYB 63-134 215/45R17 A33 T87 T91 Car Flh Lim
e13*2007/46*1138*.. 63-134 215/50R17 A12 V17 S03
- incl. Facelift 2014
§ 22 53213
63-134 225/45R17 A12
Ford Focus (IV) 110-134 205/50R17 A91 A19 A58 A99
DEH 110-134 205/55R17 A94 F24 Flh KOV
e13*2007/46*1911*.. 110-134 215/50R17 A91 S01
110-134 225/50R17 A12
Ford Focus (IV) 63-134 205/50R17 A91 A19 A58 A99
DEH 63-134 205/55R17 A94 F23 Flh KOV
e13*2007/46*1911*.. 63-134 215/50R17 A91 S01
63-134 225/50R17 A12
Ford Focus Cabrio (II) 74-107 205/50R17 A12 A19 A99
DB3 74-107 215/45R17 T87 T88 T91 B02 Cbo V17
e13*2001/116*0157*. 74-107 225/45R17 S03
Ford Focus RS (II) 224 205/50R17 A13 M+S R09 A19 A58 A99
DA3, DA3-RS 224, 257 215/50R17 A91 M+S B02 Flh S03
e13*2001/116*0144*. 224, 257 225/45R17 A33 M+S
e13*2001/116*1010*.
Ford Focus ST (III) 136, 184 215/50R17 A33 A19 A58 A99
DYB 136, 184 225/45R17 A33 Car Flh S03
e13*2007/46*1138*..
- incl. Facelift 2015
Ford Focus ST (IV) 140, 206 215/50R17 A94 M+S A19 A58 A99
DEH Car Flh S01
e13*2007/46*
1911*05-..
Ford 63-134 205/50R17 A91 A19 A58 A99
Focus Turnier (IV) 63-134 205/55R17 A94 Car F24 KOV
DEH 63-134 215/50R17 A91 S01
e13*2007/46*1911*.. 63-134 225/50R17 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53213 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55043820 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ C27 707
Hersteller CMS Automotive Trading GmbH
Seite 3 von 12
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ Bereich weise Hinweise
ABE/EWG-Nr.
Ford Grand C-Max 70-134 205/50R17 A91 R37 T93 A19 A58 A99
DXA 70-134 215/50R17 A01 A12 G40 T95 B02 KmS V17
e13*2007/46*1103*.. 70-134 215/50R17 A12 R69 T95 S01
- incl. Facelift 2015 70-134 225/45R17 A12 T94
Ford Kuga (I) 100-147 215/60R17 A13 R37 A19 A57 A99
DM2 100-147 225/55R17 A33 R37 B02 S03
e13*2001/116* 100-147 235/55R17 A12
0109*19-31 100-147 245/50R17 A12
100-147 245/55R17 A12
Ford Kuga (II) 85-134 215/60R17 A13 R37 A19 A57 A99
DM2 85-134 225/55R17 A13 R37 B03 S01
e13*2001/116* 85-134 225/60R17 A33 R37
0109*31-.. 85-134 235/50R17 A33
- ab Modell 2013 85-134 235/55R17 A33
- incl. Facelift 2016 85-134 245/50R17 A12
85-134 245/55R17 A12
Ford Kuga (III) 88-140 225/65R17 A91 A19 A57 A99
DFK 88-140 235/60R17 A12 NoP S01
e13*2007/46*2188*.. 88-140 235/65R17 A12
§ 22 53213
Ford Mondeo (III) 166 205/50R17 M+S A12 A19 A58
B4Y, B5Y 66-150 205/50R17 T89 T93 A99 B02 B03
e1*98/14* 66-150 215/45R17 T87 T88 T91 Flh Sth S04
0154,0155*..
Ford Mondeo (IV) 74-176 215/45R17 A13 T87 T91 X98 A19 A58 A99
BA7 74-176 215/45R17 A01 A13 G98 T87 T91 B02 Flh Lim
e13*2001/116* 74-176 215/50R17 A01 A33 G40 V17 S07
0249*00-25 74-176 215/50R17 A33 R69
- incl. Facelift 2010 74-176 225/45R17 A13 T91 T94 X98
74-176 225/45R17 A01 A13 G98 T91 T94
74-92 205/50R17 A13 R37 T89 T93 X98
74-92 205/50R17 A01 A13 G98 R37 T89 T93
Ford Mondeo (V) 85-177 215/50R17 A91 A19 A57 A99
BA7 85-177 215/55R17 A91 Flh Lim V00
e13*2001/116* 85-177 225/50R17 A12 V17 S01
0249*26-.. 85-177 235/50R17 A12
- ab MJ 2015 (MK5)
Ford 103 215/50R17 A91 A19 A58 A99
Mondeo Hybrid (V) 103 215/55R17 A91 Car Lim V17
BA7-HEV 103 225/50R17 A12 S01
e13*2007/46*1485*.. 103 235/50R17 A12
Ford 166 205/50R17 M+S T89 T93 A12 A19 A58
Mondeo Turnier (III) 166 225/45R17 M+S T90 T91 A99 B02 B03
BWY 66-150 205/50R17 T89 T93 Car V17 S04
e1*98/14*0156*.. 66-150 215/45R17 T87 T88 T91
66-150 225/45R17 T90 T91
66-150 235/45R17 R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53213 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55043820 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ C27 707
Hersteller CMS Automotive Trading GmbH
Seite 4 von 12
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ Bereich weise Hinweise
ABE/EWG-Nr.
Ford 74-176 215/45R17 A13 T91 X98 A19 A58 A99
Mondeo Turnier (IV) 74-176 215/45R17 A01 A13 G98 T91 B02 Car V17
BA7 74-176 215/50R17 A01 A33 G40 S07
e13*2001/116* 74-176 215/50R17 A33 R69
0249*00-25 74-176 225/45R17 A13 T91 T94 X98
- incl. Facelift 2010 74-176 225/45R17 A01 A13 G98 T91 T94
74-92 205/50R17 A13 R37 T89 T93 X98
74-92 205/50R17 A01 A13 G98 R37 T89 T93
Ford 85-177 215/50R17 A91 A19 A57 A99
Mondeo Turnier (V) 85-177 215/55R17 A91 Car V00 V17
BA7 85-177 225/50R17 A12 S01
e13*2001/116* 85-177 235/50R17 A12
0249*26-..
- ab MJ 2015 (MK5)
Ford Transit / 55-125 205/55R17 T95 A12 A19 A58
Tourneo Connect 55-125 215/50R17 T95 A99 S01
PJ2, PU2
e1*2001/116*
0207*16-25;
§ 22 53213
e1*2007/46*
0272*04-13,
- Modell 2014 bis 2017
- mit
Radmuttern M12x1,5
Ford Transit / 55-88 205/55R17 T95 A07 A12 A19
Tourneo Connect 55-88 215/50R17 T95 A58 A99 S08
PJ2, PU2
e1*2001/116*0207*26-..;
e1*2007/46*0272*14-..
ab Modelljahr 2018
- mit
Radmuttern M14x1,5
Jaguar S-Type 147-203 225/50R17 K42 K45 K56 A01 A12 A19
CCX 147-203 235/50R17 K42 K45 K56 A99 B02 B03
e11*98/14*0115*.. 147-203 245/45R17 K1a K42 K45 K56 R70 S05
Jaguar X-Type 96-170 205/50R17 K45 K46 K56 L02 R37 A01 A12 A19
CF1 96-170 215/45R17 K45 R37 T87 T88 A99 B02 K41
e11*98/14*0176*.. 96-170 225/45R17 K45 K46 K56 L02 Lim V17 S04
Jaguar XE 120-132 205/55R17 A10 R09 T91 T95 A19 A58 A99
JA 120-132 215/50R17 A10 R37 T91 T95 Lim P35 S05
e11*2007/46*2150*.., 120-184 225/50R17 A10
e5*2007/46*1049*.. 120-184 235/50R17 A12
Land Rover Freelander 2 110-118 225/65R17 A12 A19 A99 B03
LF 110-118 235/65R17 A63 Z16 S02
e11*2001/116*0300*. 110-118 255/60R17 A12
Volvo C30 73-169 205/50R17 A12 A19 A58
M, M-2D 73-169 215/45R17 A99 B02 Com
e4*2001/116*0076*.., 73-169 225/45R17 A01 LK6 R02 V17 S04
e1*2001/116*0427*.. 73-169 225/45R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53213 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55043820 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ C27 707
Hersteller CMS Automotive Trading GmbH
Seite 5 von 12
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ Bereich weise Hinweise
ABE/EWG-Nr.
Volvo S40, V50 73-169 205/50R17 A01 K46 A12 A19 A99
M 73-169 215/45R17 T87 T88 B02 Car Lim
e4*2001/116*0076*.. 73-169 225/45R17 A01 K25 K46 V00 V17 S04
Volvo S60, V60 84-180 205/50R17 A13 R37 R59 A19 A57 A99
F, F-N2D 84-180 205/55R17 A33 R37 R59 Car Lim Npf
e9*2007/46*0023*..; 84-242 215/50R17 A33 T91 T95 V00 V17 S06
e13*2007/46*1157*.. 84-242 225/45R17 A13 T90 T91 T94
Volvo S60CC, V60CC 110-187 215/60R17 A12 A19 A57
F 110-187 225/55R17 A99 Car KMV
e9*2007/46*0023*.. 110-187 235/50R17 Lim S06
- Cross Country 110-187 235/55R17
110-187 245/50R17
Volvo S80 80-180 205/55R17 A13 R37 T91 A19 A99 S06
A, A-2D 80-180 215/50R17 A33 R37 T91 T95
e9*2001/116*0057*.., 80-232 225/50R17 A33
e1*2001/116*0504*..
Volvo V40 84 - 187 205/50R17 A33 A19 A58 A99
M, M-N2E 84 - 187 215/45R17 A33 T87 T91 Flh V17 X4V
§ 22 53213
e4*2001/116* 84 - 187 225/45R17 A33 S03
0076*27-..;
e13*2007/46*1337*..
Volvo V40 CC 84-187 205/55R17 A33 A19 A57 A99
M, M-N2E 84-187 215/50R17 A90 Flh S03
e4*2001/116* 84-187 215/55R17 A12
0076*29..; 84-187 225/50R17 A90
e13*2007/46*1337*..
- Cross Country
Volvo V70 80-180 205/55R17 A13 R59 A19 A99 Car
B, /-2D, /-N2D, /-N2E 80-180 215/50R17 A33 R37 X7V S06
e9*2001/116*0065*..; 80-224 225/50R17 A33
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC70 120-224 215/60R17 A13 A19 A99 Car
B, /-2D, /-N2D, /-N2E 120-224 225/55R17 A12 KMV S06
e9*2001/116*0065*..; 120-224 235/55R17 A63
e1*2001/116*0505*..; 120-224 245/50R17 A12
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53213 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55043820 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ C27 707
Hersteller CMS Automotive Trading GmbH
Seite 6 von 12

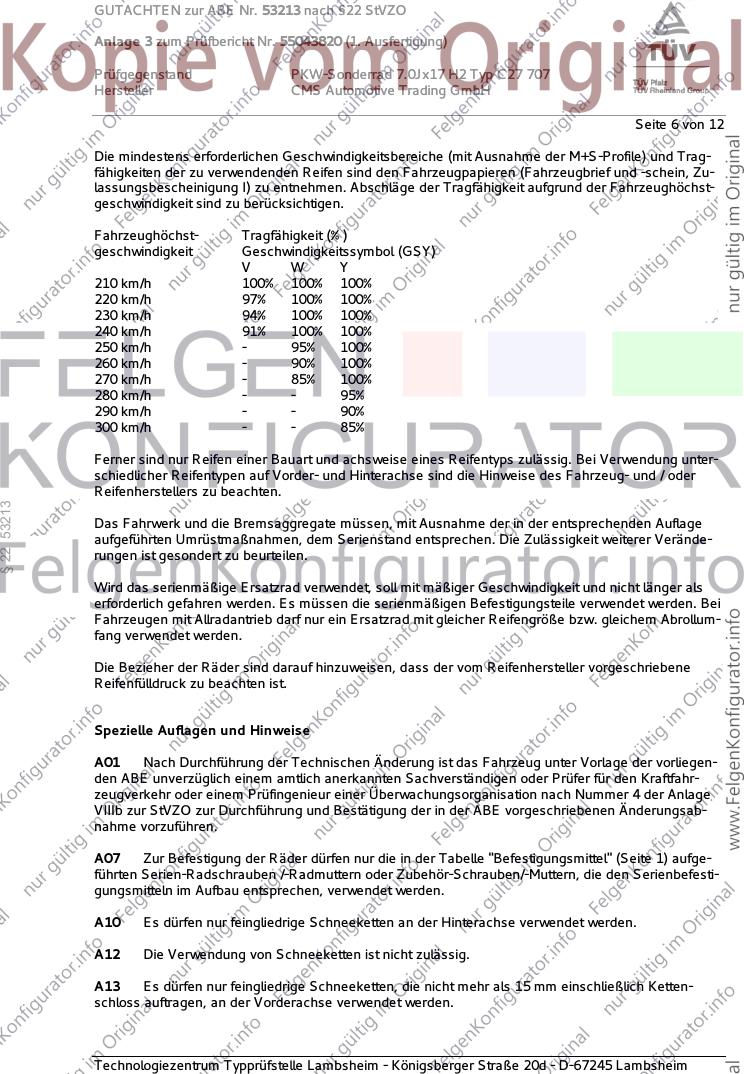

Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
§ 22 53213
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1) aufge-
führten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den Serienbefesti-
gungsmitteln im Aufbau entsprechen, verwendet werden.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53213 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55043820 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ C27 707
Hersteller CMS Automotive Trading GmbH

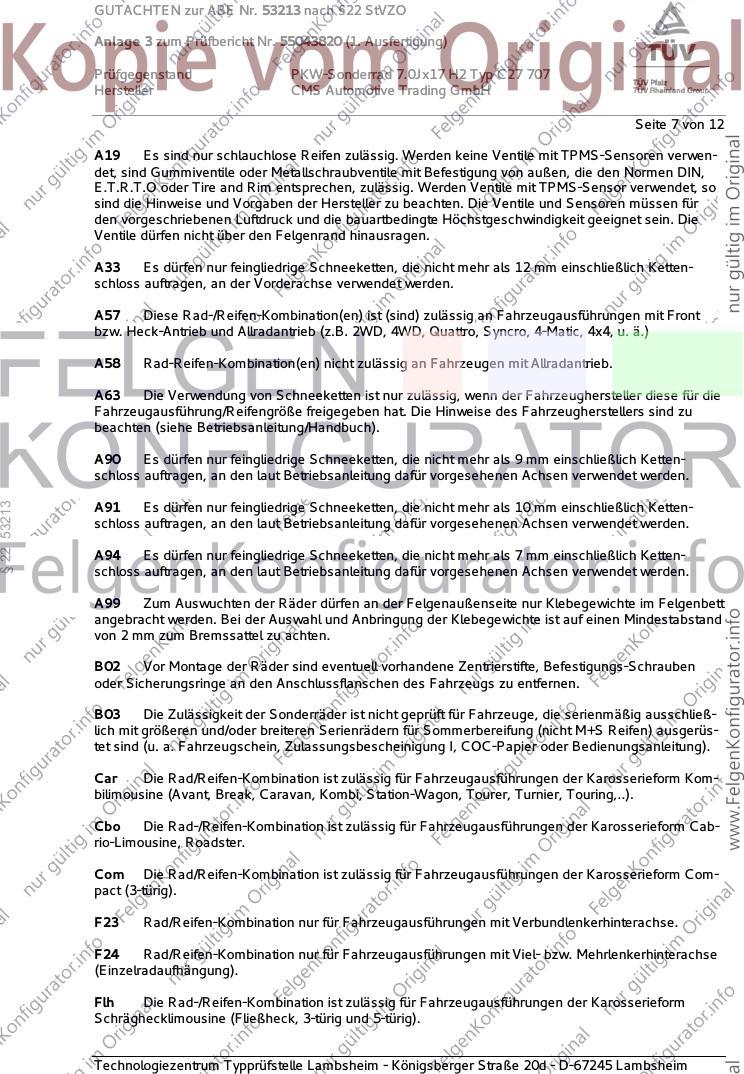

Seite 7 von 12
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so
sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
§ 22 53213
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Com-
pact (3-türig).
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53213 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55043820 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ C27 707
Hersteller CMS Automotive Trading GmbH

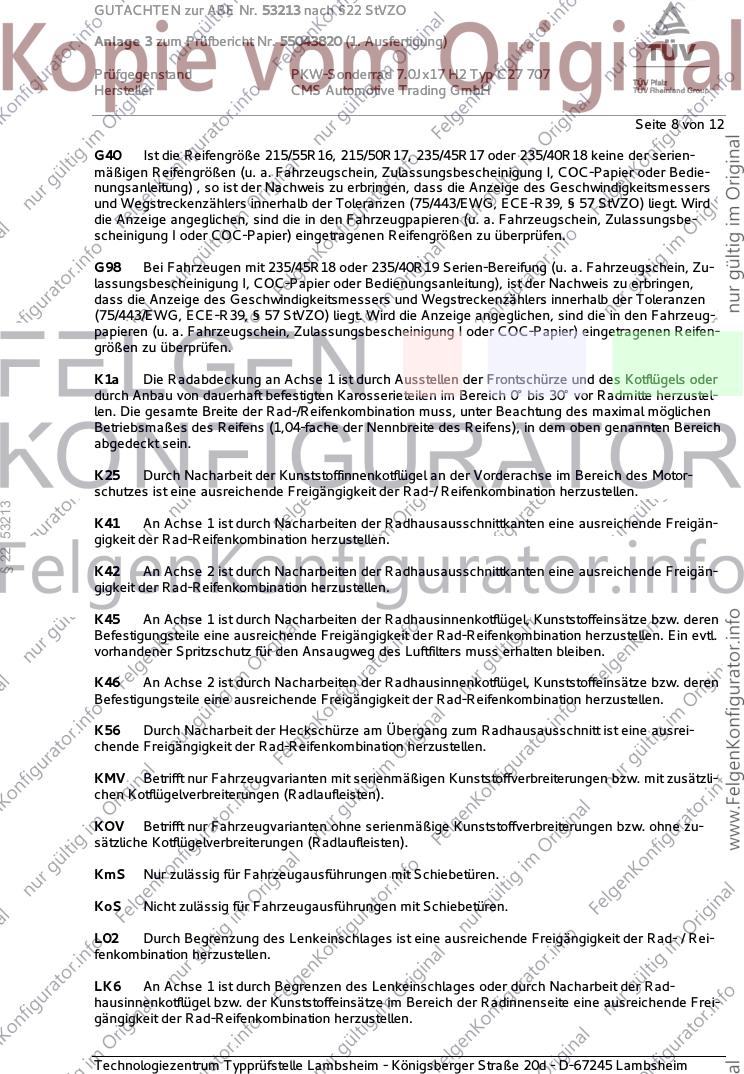

Seite 8 von 12
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedie-
nungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers
und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein, Zu-
lassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motor-
schutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
§ 22 53213
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53213 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55043820 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ C27 707
Hersteller CMS Automotive Trading GmbH

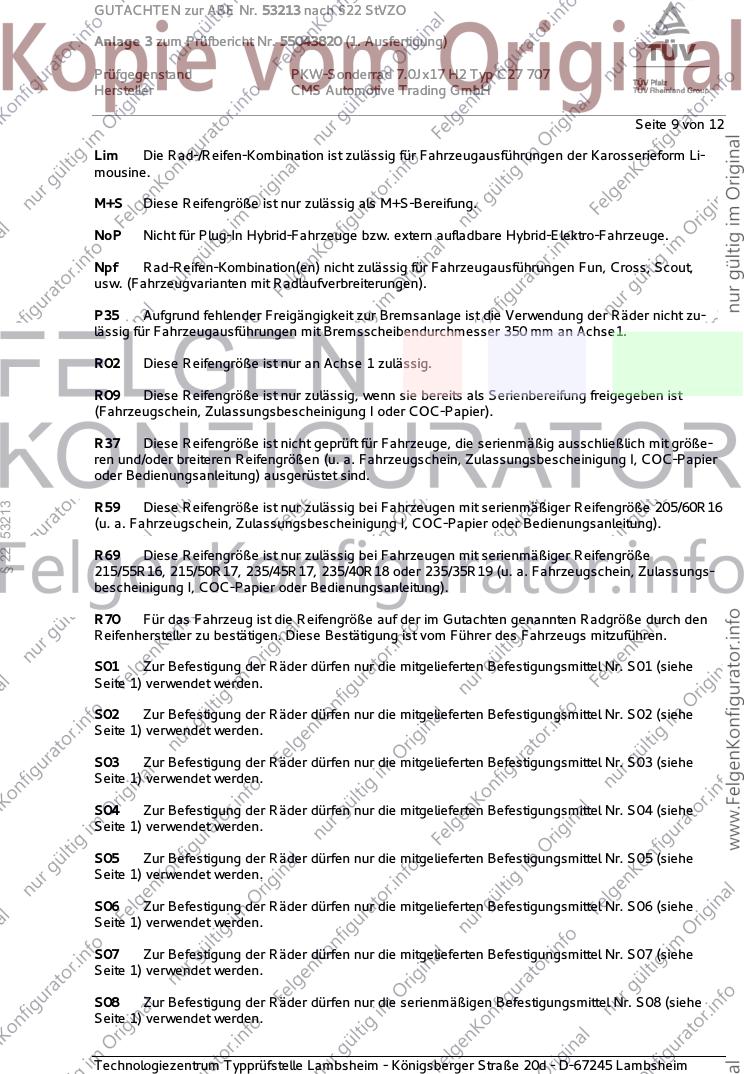

Seite 9 von 12
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zu-
lässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
§ 22 53213
R59 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/60R16
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein, Zulassungs-
bescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53213 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55043820 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ C27 707
Hersteller CMS Automotive Trading GmbH

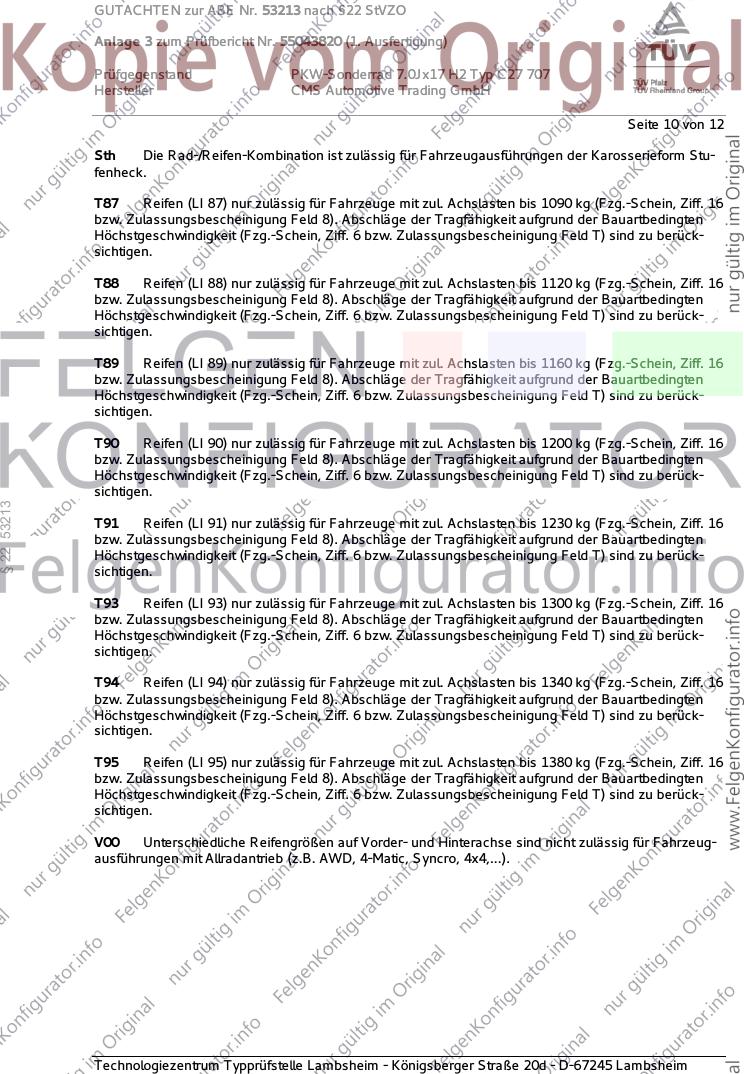

Seite 10 von 12
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Stu-
fenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
§ 22 53213
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53213 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55043820 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ C27 707
Hersteller CMS Automotive Trading GmbH

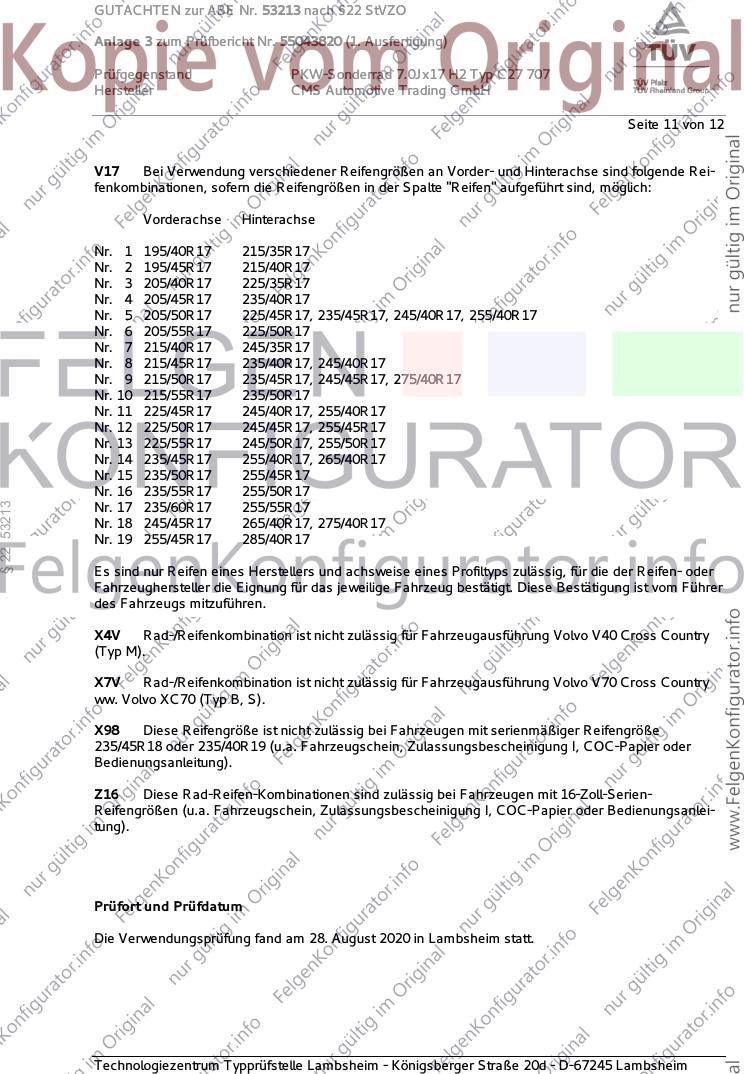

Seite 11 von 12
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
§ 22 53213
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
235/45R18 oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 28. August 2020 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53213 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55043820 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ C27 707
Hersteller CMS Automotive Trading GmbH
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Juni 2020.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 28. August 2020
§ 22 53213
Bohlander 00349894.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
