Kraftfahrt-Bundesamt
DE-24932 Flensburg

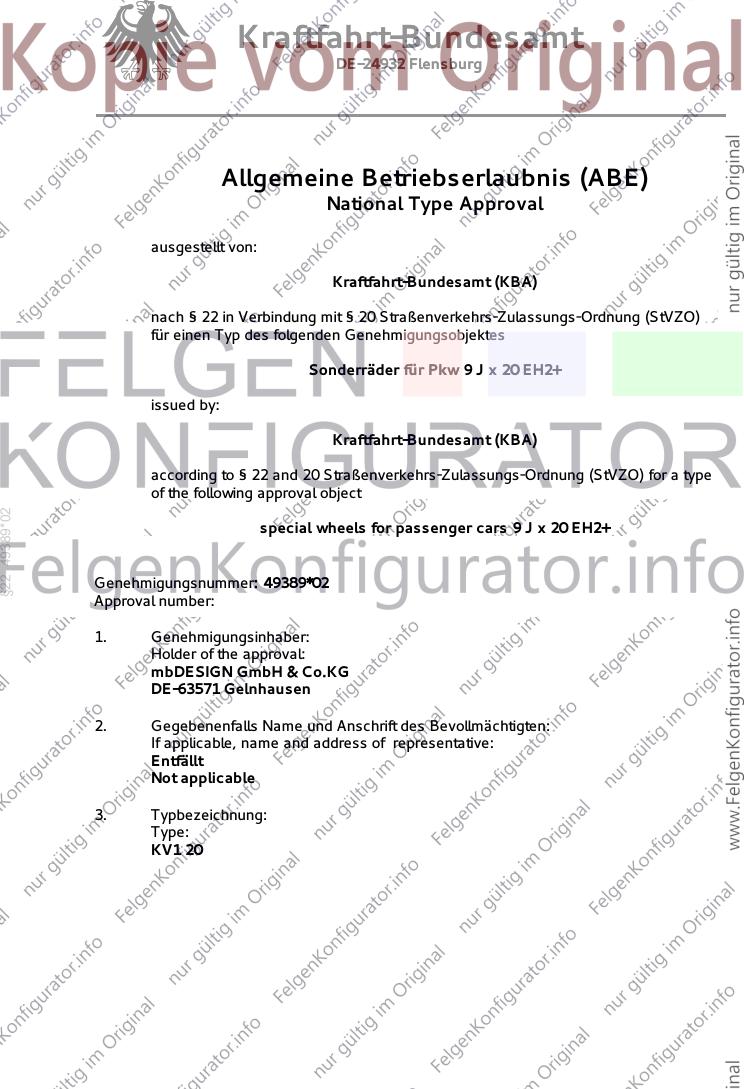

Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 9 J x 20 EH2+
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§22 49389*02
special wheels for passenger cars 9 J x 20 EH2+
Genehmigungsnummer: 49389*02
Approval number:
1. Genehmigungsinhaber:
Holder of the approval:
mbDESIGN GmbH & Co.KG
DE-63571 Gelnhausen
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
KV1 20
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 49389*02
Approval number:

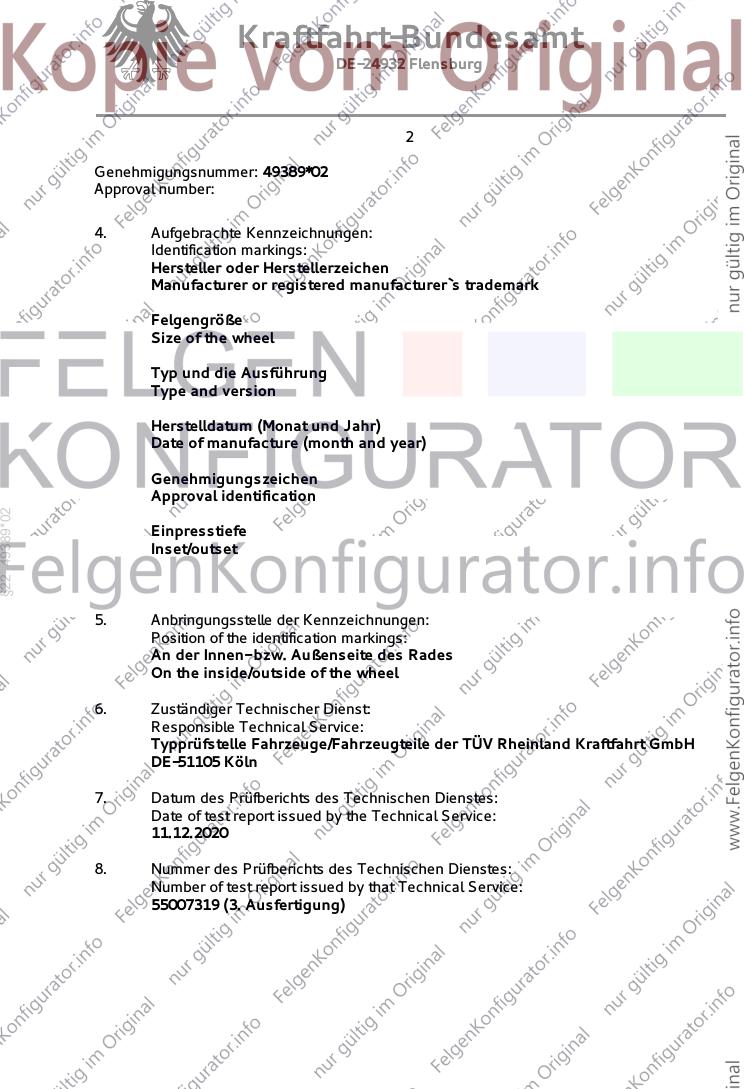

4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§22 49389*02
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
11.12.2020
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55007319 (3. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 49389*02
Approval number:

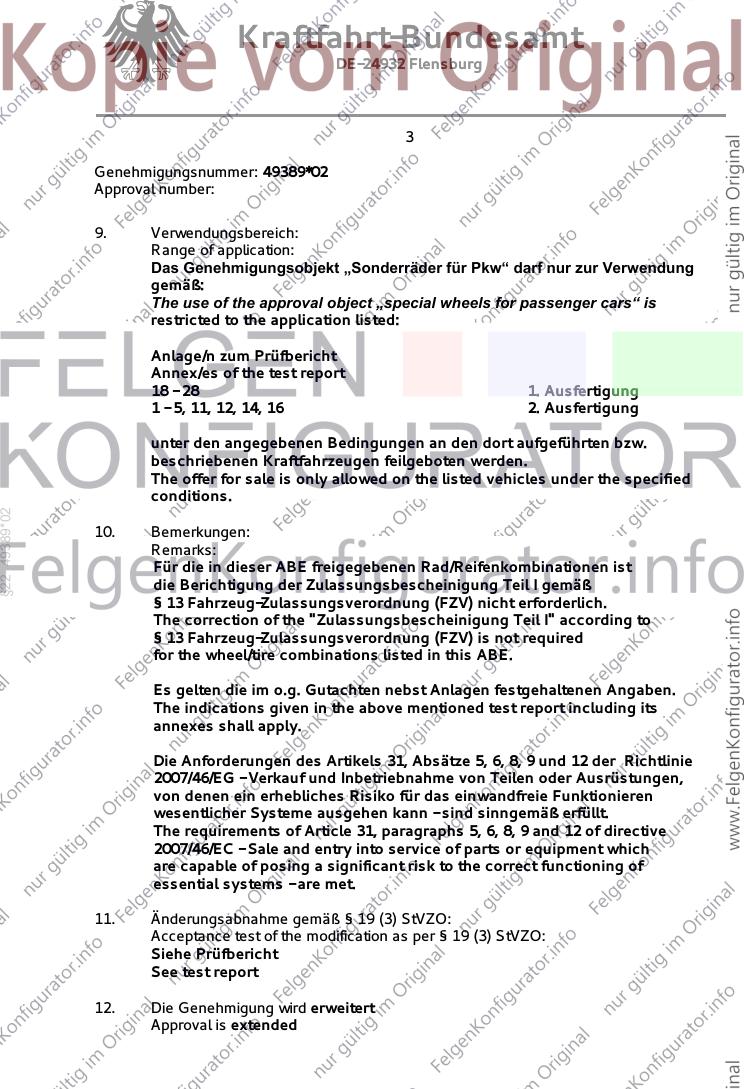

9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
18 - 28 1. Ausfertigung
1 - 5, 11, 12, 14, 16 2. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§22 49389*02
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erweitert
Approval is extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 49389*02
Approval number:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereiches
Update of the range of application
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 26.01.2021
Date:
16. Unterschrift: Im Auftrag
Signature:
§22 49389*02
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
GUTACHTEN zur ABE Nr. 49389 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55007319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG
Seite 1 von 18
Auftraggeber mbDESIGN GmbH & Co.KG
Im Steinigen Graben 18
63571 Gelnhausen
QM Nr.: TIC 15 102 16080
Prüfgegenstand PKW-Sonderrad
Typ KV1 20
Radgröße 9.0Jx20EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5E KV1 20 5E / Ø75,0-Ø63,4 5/108/63,4 42 810 2135
Kennzeichnungen
KBA-Nummer 49389
Herstellerzeichen mbdesign
Radtyp und Ausführung KV1 20 (s.o.)
Radgröße 9.0Jx20EH2+
Einpresstiefe ET.. (s.o.)
§22 49389*02
Herstelldatum Monat und Jahr

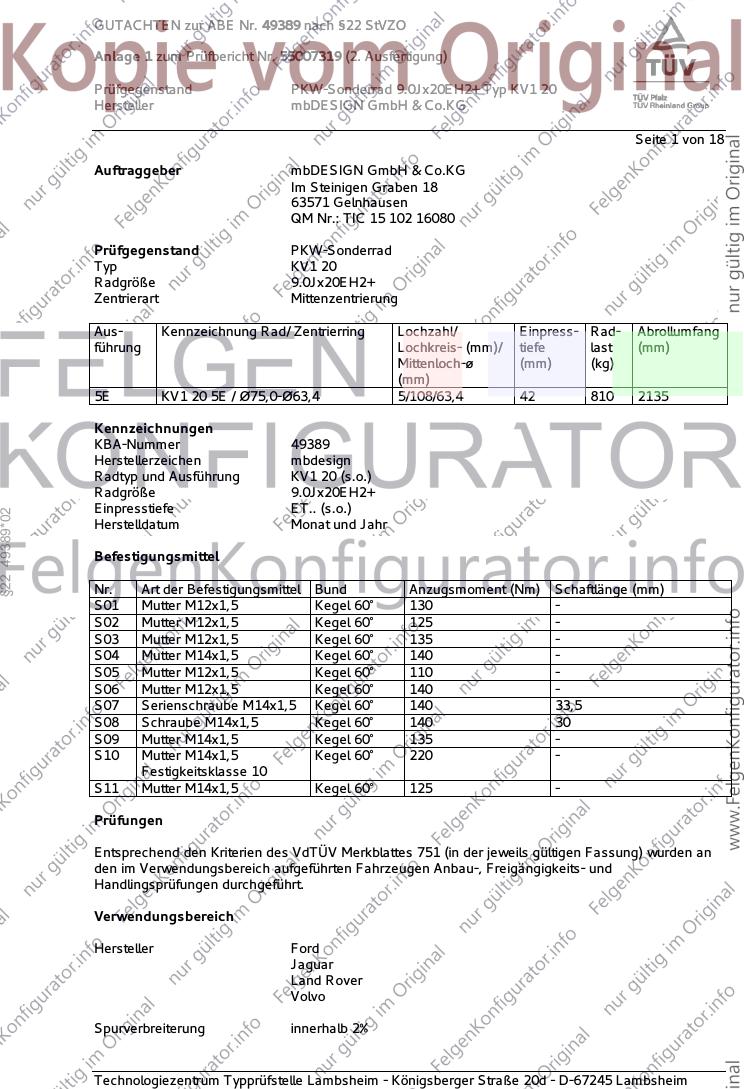

Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 130 -
S02 Mutter M12x1,5 Kegel 60° 125 -
S03 Mutter M12x1,5 Kegel 60° 135 -
S04 Mutter M14x1,5 Kegel 60° 140 -
S05 Mutter M12x1,5 Kegel 60° 110 -
S06 Mutter M12x1,5 Kegel 60° 140 -
S07 Serienschraube M14x1,5 Kegel 60° 140 33,5
S08 Schraube M14x1,5 Kegel 60° 140 30
S09 Mutter M14x1,5 Kegel 60° 135 -
S10 Mutter M14x1,5 Kegel 60° 220 -
Festigkeitsklasse 10
S11 Mutter M14x1,5 Kegel 60° 125 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Land Rover
Volvo
Spurverbreiterung innerhalb 2%

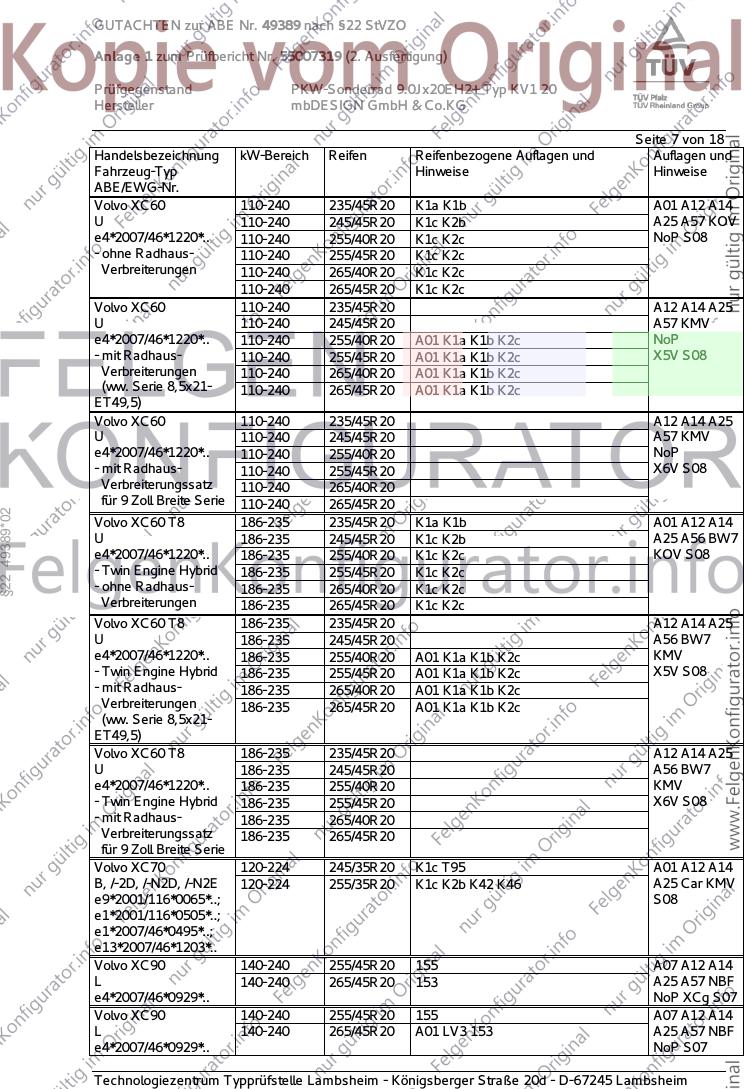

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49389 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55007319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG
Seite 2 von 18

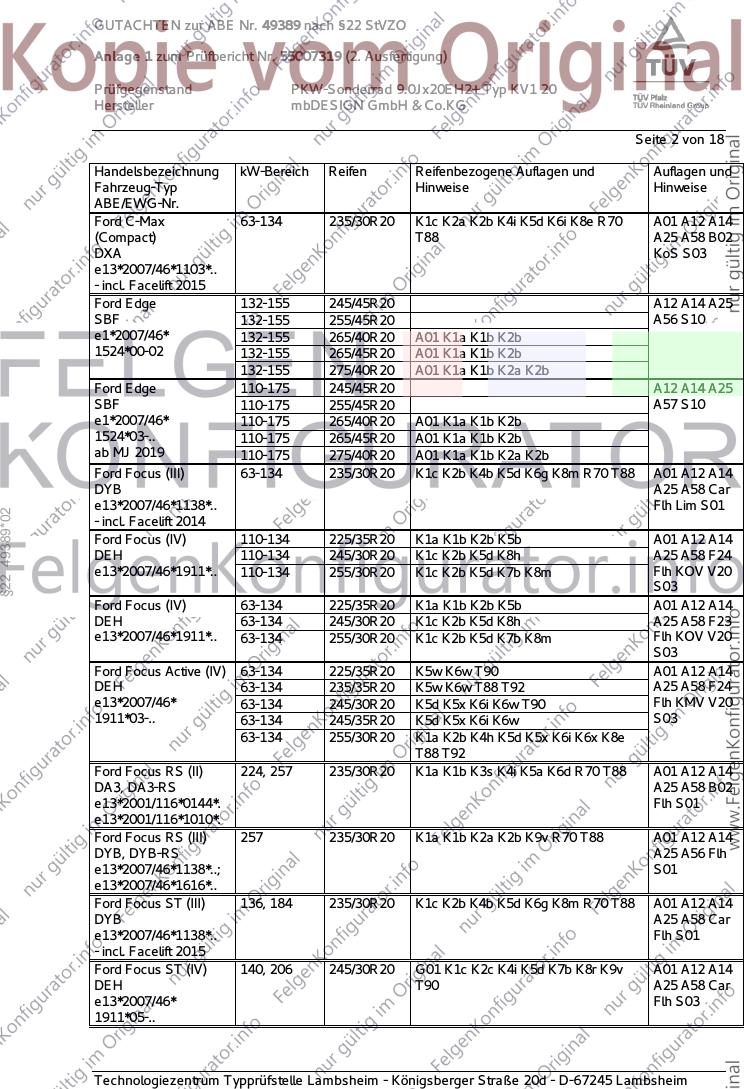

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-Max 63-134 235/30R20 K1c K2a K2b K4i K5d K6i K8e R70 A01 A12 A14
(Compact) T88 A25 A58 B02
DXA KoS S03
e13*2007/46*1103*..
- incl. Facelift 2015
Ford Edge 132-155 245/45R20 A12 A14 A25
SBF 132-155 255/45R20 A56 S10
e1*2007/46* 132-155 265/40R20 A01 K1a K1b K2b
1524*00-02 132-155 265/45R20 A01 K1a K1b K2b
132-155 275/40R20 A01 K1a K1b K2a K2b
Ford Edge 110-175 245/45R20 A12 A14 A25
SBF 110-175 255/45R20 A57 S10
e1*2007/46* 110-175 265/40R20 A01 K1a K1b K2b
1524*03-.. 110-175 265/45R20 A01 K1a K1b K2b
ab MJ 2019 110-175 275/40R20 A01 K1a K1b K2a K2b
Ford Focus (III) 63-134 235/30R20 K1c K2b K4b K5d K6g K8m R70 T88 A01 A12 A14
DYB A25 A58 Car
e13*2007/46*1138*.. Flh Lim S01
§22 49389*02
- incl. Facelift 2014
Ford Focus (IV) 110-134 225/35R20 K1a K1b K2b K5b A01 A12 A14
DEH 110-134 245/30R20 K1c K2b K5d K8h A25 A58 F24
e13*2007/46*1911*.. 110-134 255/30R20 K1c K2b K5d K7b K8m Flh KOV V20
S03
Ford Focus (IV) 63-134 225/35R20 K1a K1b K2b K5b A01 A12 A14
DEH 63-134 245/30R20 K1c K2b K5d K8h A25 A58 F23
e13*2007/46*1911*.. 63-134 255/30R20 K1c K2b K5d K7b K8m Flh KOV V20
S03
Ford Focus Active (IV) 63-134 225/35R20 K5w K6w T90 A01 A12 A14
DEH 63-134 235/35R20 K5w K6w T88 T92 A25 A58 F24
e13*2007/46* 63-134 245/30R20 K5d K5x K6i K6w T90 Flh KMV V20
1911*03-.. 63-134 245/35R20 K5d K5x K6i K6w S03
63-134 255/30R20 K1a K2b K4h K5d K5x K6i K6x K8e
T88 T92
Ford Focus RS (II) 224, 257 235/30R20 K1a K1b K3s K4i K5a K6d R70 T88 A01 A12 A14
DA3, DA3-RS A25 A58 B02
e13*2001/116*0144*. Flh S01
e13*2001/116*1010*.
Ford Focus RS (III) 257 235/30R20 K1a K1b K2a K2b K9v R70 T88 A01 A12 A14
DYB, DYB-RS A25 A56 Flh
e13*2007/46*1138*..; S01
e13*2007/46*1616*..
Ford Focus ST (III) 136, 184 235/30R20 K1c K2b K4b K5d K6g K8m R70 T88 A01 A12 A14
DYB A25 A58 Car
e13*2007/46*1138*.. Flh S01
- incl. Facelift 2015
Ford Focus ST (IV) 140, 206 245/30R20 G01 K1c K2c K4i K5d K7b K8r K9v A01 A12 A14
DEH T90 A25 A58 Car
e13*2007/46* Flh S03
1911*05-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

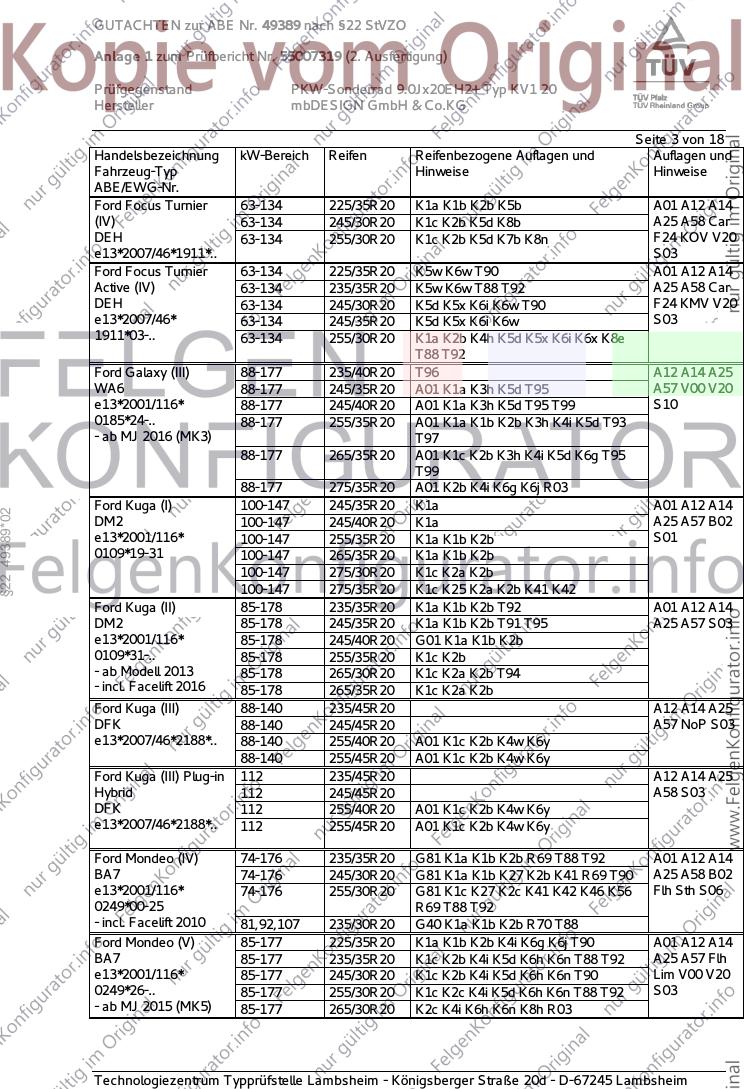

GUTACHTEN zur ABE Nr. 49389 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55007319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus Turnier 63-134 225/35R20 K1a K1b K2b K5b A01 A12 A14
(IV) 63-134 245/30R20 K1c K2b K5d K8b A25 A58 Car
DEH 63-134 255/30R20 K1c K2b K5d K7b K8n F24 KOV V20
e13*2007/46*1911*.. S03
Ford Focus Turnier 63-134 225/35R20 K5w K6w T90 A01 A12 A14
Active (IV) 63-134 235/35R20 K5w K6w T88 T92 A25 A58 Car
DEH 63-134 245/30R20 K5d K5x K6i K6w T90 F24 KMV V20
e13*2007/46* 63-134 245/35R20 K5d K5x K6i K6w S03
1911*03-.. 63-134 255/30R20 K1a K2b K4h K5d K5x K6i K6x K8e
T88 T92
Ford Galaxy (III) 88-177 235/40R20 T96 A12 A14 A25
WA6 88-177 245/35R20 A01 K1a K3h K5d T95 A57 V00 V20
e13*2001/116* 88-177 245/40R20 A01 K1a K3h K5d T95 T99 S10
0185*24-.. 88-177 255/35R20 A01 K1a K1b K2b K3h K4i K5d T93
- ab MJ 2016 (MK3) T97
88-177 265/35R20 A01 K1c K2b K3h K4i K5d K6g T95
T99
88-177 275/35R20 A01 K2b K4i K6g K6j R03
Ford Kuga (I) 100-147 245/35R20 K1a A01 A12 A14
§22 49389*02
DM2 100-147 245/40R20 K1a A25 A57 B02
e13*2001/116* 100-147 255/35R20 K1a K1b K2b S01
0109*19-31 100-147 265/35R20 K1a K1b K2b
100-147 275/30R20 K1c K2a K2b
100-147 275/35R20 K1c K25 K2a K2b K41 K42
Ford Kuga (II) 85-178 235/35R20 K1a K1b K2b T92 A01 A12 A14
DM2 85-178 245/35R20 K1a K1b K2b T91 T95 A25 A57 S03
e13*2001/116* 85-178 245/40R20 G01 K1a K1b K2b
0109*31-.. 85-178 255/35R20 K1c K2b
- ab Modell 2013 85-178 265/30R20 K1c K2a K2b T94
- incl. Facelift 2016 85-178 265/35R20 K1c K2a K2b
Ford Kuga (III) 88-140 235/45R20 A12 A14 A25
DFK 88-140 245/45R20 A57 NoP S03
e13*2007/46*2188*.. 88-140 255/40R20 A01 K1c K2b K4w K6y
88-140 255/45R20 A01 K1c K2b K4w K6y
Ford Kuga (III) Plug-in 112 235/45R20 A12 A14 A25
Hybrid 112 245/45R20 A58 S03
DFK 112 255/40R20 A01 K1c K2b K4w K6y
e13*2007/46*2188*.. 112 255/45R20 A01 K1c K2b K4w K6y
Ford Mondeo (IV) 74-176 235/35R20 G81 K1a K1b K2b R69 T88 T92 A01 A12 A14
BA7 74-176 245/30R20 G81 K1a K1b K27 K2b K41 R69 T90 A25 A58 B02
e13*2001/116* 74-176 255/30R20 G81 K1c K27 K2c K41 K42 K46 K56 Flh Sth S06
0249*00-25 R69 T88 T92
- incl. Facelift 2010 81,92,107 235/30R20 G40 K1a K1b K2b R70 T88
Ford Mondeo (V) 85-177 225/35R20 K1a K1b K2b K4i K6g K6j T90 A01 A12 A14
BA7 85-177 235/35R20 K1c K2b K4i K5d K6h K6n T88 T92 A25 A57 Flh
e13*2001/116* 85-177 245/30R20 K1c K2b K4i K5d K6h K6n T90 Lim V00 V20
0249*26-.. 85-177 255/30R20 K1c K2c K4i K5d K6h K6n T88 T92 S03
- ab MJ 2015 (MK5) 85-177 265/30R20 K2c K4i K6h K6n K8h R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49389 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55007319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20

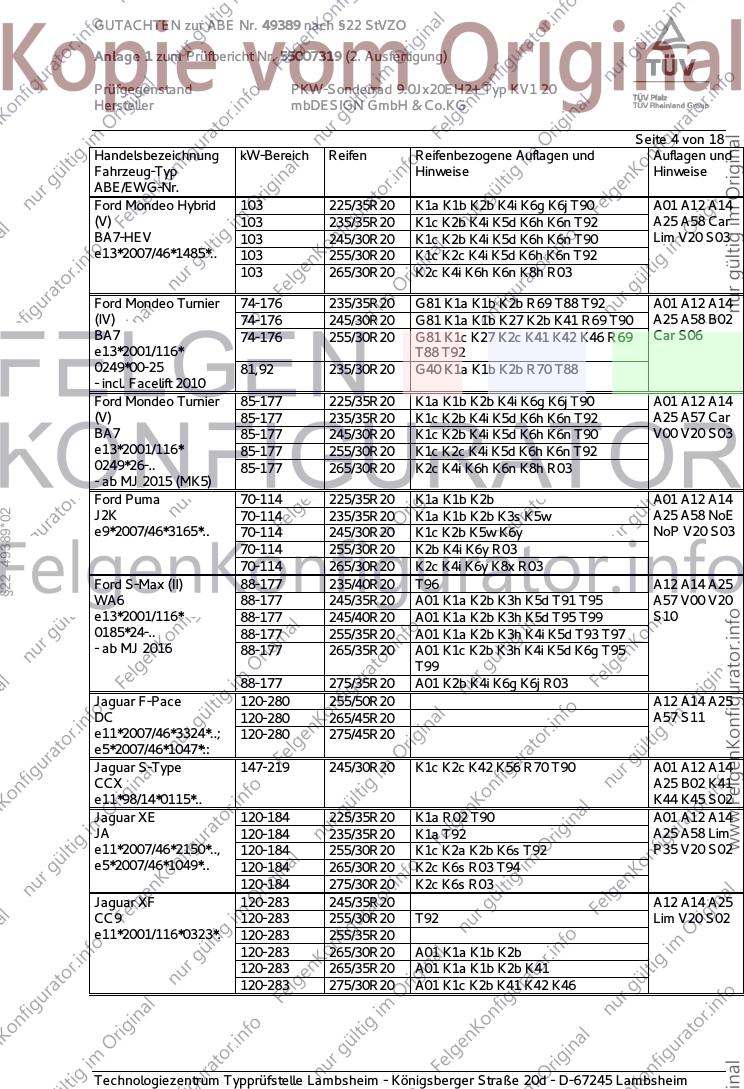

Hersteller mbDESIGN GmbH & Co.KG
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo Hybrid 103 225/35R20 K1a K1b K2b K4i K6g K6j T90 A01 A12 A14
(V) 103 235/35R20 K1c K2b K4i K5d K6h K6n T92 A25 A58 Car
BA7-HEV 103 245/30R20 K1c K2b K4i K5d K6h K6n T90 Lim V20 S03
e13*2007/46*1485*.. 103 255/30R20 K1c K2c K4i K5d K6h K6n T92
103 265/30R20 K2c K4i K6h K6n K8h R03
Ford Mondeo Turnier 74-176 235/35R20 G81 K1a K1b K2b R69 T88 T92 A01 A12 A14
(IV) 74-176 245/30R20 G81 K1a K1b K27 K2b K41 R69 T90 A25 A58 B02
BA7 74-176 255/30R20 G81 K1c K27 K2c K41 K42 K46 R69 Car S06
e13*2001/116* T88 T92
0249*00-25 81,92 235/30R20 G40 K1a K1b K2b R70 T88
- incl. Facelift 2010
Ford Mondeo Turnier 85-177 225/35R20 K1a K1b K2b K4i K6g K6j T90 A01 A12 A14
(V) 85-177 235/35R20 K1c K2b K4i K5d K6h K6n T92 A25 A57 Car
BA7 85-177 245/30R20 K1c K2b K4i K5d K6h K6n T90 V00 V20 S03
e13*2001/116* 85-177 255/30R20 K1c K2c K4i K5d K6h K6n T92
0249*26-.. 85-177 265/30R20 K2c K4i K6h K6n K8h R03
- ab MJ 2015 (MK5)
Ford Puma 70-114 225/35R20 K1a K1b K2b A01 A12 A14
§22 49389*02
J2K 70-114 235/35R20 K1a K1b K2b K3s K5w A25 A58 NoE
e9*2007/46*3165*.. 70-114 245/30R20 K1c K2b K5w K6y NoP V20 S03
70-114 255/30R20 K2b K4i K6y R03
70-114 265/30R20 K2c K4i K6y K8x R03
Ford S-Max (II) 88-177 235/40R20 T96 A12 A14 A25
WA6 88-177 245/35R20 A01 K1a K2b K3h K5d T91 T95 A57 V00 V20
e13*2001/116* 88-177 245/40R20 A01 K1a K2b K3h K5d T95 T99 S10
0185*24-.. 88-177 255/35R20 A01 K1a K2b K3h K4i K5d T93 T97
- ab MJ 2016 88-177 265/35R20 A01 K1c K2b K3h K4i K5d K6g T95
T99
88-177 275/35R20 A01 K2b K4i K6g K6j R03
Jaguar F-Pace 120-280 255/50R20 A12 A14 A25
DC 120-280 265/45R20 A57 S11
e11*2007/46*3324*..; 120-280 275/45R20
e5*2007/46*1047*::
Jaguar S-Type 147-219 245/30R20 K1c K2c K42 K56 R70 T90 A01 A12 A14
CCX A25 B02 K41
e11*98/14*0115*.. K44 K45 S02
Jaguar XE 120-184 225/35R20 K1a R02 T90 A01 A12 A14
JA 120-184 235/35R20 K1a T92 A25 A58 Lim
e11*2007/46*2150*.., 120-184 255/30R20 K1c K2a K2b K6s T92 P35 V20 S02
e5*2007/46*1049*.. 120-184 265/30R20 K2c K6s R03 T94
120-184 275/30R20 K2c K6s R03
Jaguar XF 120-283 245/35R20 A12 A14 A25
CC9 120-283 255/30R20 T92 Lim V20 S02
e11*2001/116*0323*. 120-283 255/35R20
120-283 265/30R20 A01 K1a K1b K2b
120-283 265/35R20 A01 K1a K1b K2b K41
120-283 275/30R20 A01 K1c K2b K41 K42 K46
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49389 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55007319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Jaguar XF 120-280 245/35R20 K1a T95 A01 A12 A14
JB 120-280 255/35R20 K1a A25 A58 Lim
e11*2007/46*2981*.., 120-280 265/30R20 K1c K2b K4i K6j T94 V20 S02
e5*2007/46*1048*.. 120-280 275/30R20 K1c K2b K3i K4i K5b K6i K6j
Jaguar XJ 152-291 245/35R20 R37 T95 A12 A14 A25
N*3 152-291 255/35R20 A01 K41 R35 T97 B02 NBF S02
e11*2001/116*0217*..
Land Rover Discovery 110-177 235/45R20 A12 A14 A25
Sport 110-177 245/45R20 A57 S09
LC 110-177 255/45R20 A01 K1a
e11*2007/46*1659*..
Land Rover 110-171 245/45R20 K1a A01 A12 A14
Freelander 2 110-171 255/45R20 K1a K2b A25 S04
LF 110-171 265/45R20 K1a K1b K2b
e11*2001/116*0300*. 110-171 275/40R20 K1c K2b
Land Rover Range- 110-213 235/45R20 A12 A14 A25
Rover Evoque 110-213 245/45R20 A57 Cbo Cpe
LV, LV-A Y85 S04
§22 49389*02
e11*2007/46*0223*..;
e3*2007/46*0221*..
Land Rover Range- 132-280 255/50R20 A10 A14 A25 A56
Rover Velar 132-280 265/45R20 A10 S04
LY 132-280 275/45R20 A12
e11*2007/46*3954*..,
e5*2007/46*1057*..
Volvo C70 100-169 235/30R20 K46 K66 R70 T98 A01 A12 A14
M A25 B02 Cbo
e4*2001/116*0076 S05
*08-..
Volvo S60, V60 84-180 245/30R20 A58 K1c K2b K3i K4i K5b K6f T90 A01 A12 A14
F, F-N2D 84-242 235/35R20 A57 G81 K1c K2b K3i K4i K5b K6f A25 Car Lim
e9*2007/46*0023*..; T92 Npf S08
e13*2007/46*1157*.. 84-242 255/30R20 A57 G81 K1c K2c K3i K4i K5b K6f
K7a T88 T92
Volvo S60CC, V60CC 110-187 235/35R20 K1a K1b K5w T92 A01 A12 A14
F 110-187 235/40R20 K1a K1b K3s K5w A25 A57 Car
e9*2007/46*0023*.. 110-187 245/35R20 K1c K2b K4i K5w KMV Lim S08
- Cross Country 110-187 255/35R20 K1c K2b K3s K4i K5b K5x K6b K6w
110-187 265/30R20 K1c K2b K4i K5b K5x K6b K6x K7b
110-187 265/35R20 K1c K2b K3s K3v K3y K4i K5b K5x
K6b K6x K7b
Volvo S80 80-224 235/35R20 G81 K1a K1b K2b K41 K42 K45 K46 A01 A12 A14
A, A-2D T92 A25 S08
e9*2001/116*0057*.., 80-224 255/30R20 K1c K2b K41 K42 K43 K45 K46 T92
e1*2001/116*0504*.. 80-232 265/30R20 G81 K1c K2c K41 K42 K43 K45 K46
T94
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49389 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55007319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S90, V90 110-240 245/35R20 A01 LV9 T91 T95 A12 A14 A25
P 110-240 245/35R20 RV9 T91 T95 A57 Car KOV
e4*2007/46*1067*.. 110-240 255/30R20 A01 K1a K2a K2b K3i K5d LV9 T92 Lim NBF NoH
110-240 255/35R20 A01 K1a K2a K2b K3i K5d LV9 S08
110-240 265/30R20 A01 K1a K2a K2b K3i K5d LV9 T94
110-240 265/35R20 A01 G01 K1a K2a K2b K3i K5d LV9
Volvo S90, V90 /T8 223-235 245/35R20 A01 LV9 T95 A12 A14 A25
P 223-235 245/35R20 RV9 T95 A56 B65 Car
e4*2007/46*1067*.. 223-235 245/40R20 A01 G74 LV9 T95 T99 KOV Lim S08
- Twin Engine Hybrid 223-235 245/40R20 R09 RV9 T95 T99
223-235 255/35R20 A01 K1a K2a K2b K3i K5d LV9 T97
223-235 265/35R20 A01 G74 K1a K2a K2b K3i K5d LV9
T95 T99
Volvo V40 84 - 187 235/30R20 G01 K1c K2b K3i K5d K6g T88 A01 A12 A14
M, M-N2E A25 A58 Flh
e4*2001/116* X4V S01
0076*27-..;
e13*2007/46*1337*..
Volvo V40 CC 84-187 225/35R20 K1c T90 A01 A12 A14
§22 49389*02
M, M-N2E 84-187 235/30R20 K1c T88 A25 A57 Flh
e4*2001/116* 84-187 245/30R20 K1c K2b T90 S01
0076*29..;
e13*2007/46*1337*..
- Cross Country
Volvo V60 CC 110-186 225/40R20 K1c K2a K2b T94 A01 A12 A14
Z 110-186 235/40R20 K1c K2a K2b K5w A25 A56 Car
e4*2007/46*1315*.. 110-186 245/35R20 K1c K2c K5w K6w T95 KMV NBF
- Cross Country 110-186 245/40R20 K1c K2c K5w K6w NoH
110-186 255/35R20 K1c K2c K3i K5c K5x K6u K8z S08
Volvo V70 80-180 235/35R20 G81 K1c K2b K41 K42 K45 K46 T92 A01 A12 A14
B, /-2D, /-N2D, /-N2E 80-180 255/30R20 K1c K2b K41 K42 K43 K45 K46 T92 A25 Car X7V
e9*2001/116*0065*..; 80-224 265/30R20 G81 K1c K2b K41 K42 K43 K45 K46 S08
e1*2001/116*0505*..; T94
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo V90 CC 120-240 235/45R20 A12 A14 A25
P 120-240 245/40R20 A01 K1c K2b A56 KMV
e4*2007/46*1067*01-.. 120-240 245/45R20 A01 K1c K2b NBF
- Cross Country 120-240 255/40R20 A01 K1c K2b NoH S08
Volvo XC40 95-184 235/45R20 K2b A01 A12 A14
X 95-184 245/40R20 K1a K1b K2a K2b A25 A57 MpH
e9*2007/46*3146*.. 95-184 245/45R20 K1a K1b K2a K2b NoE S08
95-184 255/40R20 K1c K2c K6v
95-184 265/40R20 K1c K2c K6v
Volvo XC60 100-242 235/45R20 K1a A01 A12 A14
D, /-2D, /-N2D, /-N2E 100-242 245/45R20 K1c K2b A25 A57 S08
e9*2001/116*0068*..; 100-242 255/40R20 K1c K2b
e1*2001/116*0507*..; 100-242 255/45R20 K1c K2b
e1*2007/46*0339*..; 100-242 265/45R20 K1c K2b
e13*2007/46*1213*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49389 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55007319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG
Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC60 110-240 235/45R20 K1a K1b A01 A12 A14
U 110-240 245/45R20 K1c K2b A25 A57 KOV
e4*2007/46*1220*.. 110-240 255/40R20 K1c K2c NoP S08
- ohne Radhaus- 110-240 255/45R20 K1c K2c
Verbreiterungen 110-240 265/40R20 K1c K2c
110-240 265/45R20 K1c K2c
Volvo XC60 110-240 235/45R20 A12 A14 A25
U 110-240 245/45R20 A57 KMV
e4*2007/46*1220*.. 110-240 255/40R20 A01 K1a K1b K2c NoP
- mit Radhaus- 110-240 255/45R20 A01 K1a K1b K2c X5V S08
Verbreiterungen 110-240 265/40R20 A01 K1a K1b K2c
(ww. Serie 8,5x21- 110-240 265/45R20 A01 K1a K1b K2c
ET49,5)
Volvo XC60 110-240 235/45R20 A12 A14 A25
U 110-240 245/45R20 A57 KMV
e4*2007/46*1220*.. 110-240 255/40R20 NoP
- mit Radhaus- 110-240 255/45R20 X6V S08
Verbreiterungssatz 110-240 265/40R20
für 9 Zoll Breite Serie 110-240 265/45R20
§22 49389*02
Volvo XC60 T8 186-235 235/45R20 K1a K1b A01 A12 A14
U 186-235 245/45R20 K1c K2b A25 A56 BW7
e4*2007/46*1220*.. 186-235 255/40R20 K1c K2c KOV S08
- Twin Engine Hybrid 186-235 255/45R20 K1c K2c
- ohne Radhaus- 186-235 265/40R20 K1c K2c
Verbreiterungen 186-235 265/45R20 K1c K2c
Volvo XC60 T8 186-235 235/45R20 A12 A14 A25
U 186-235 245/45R20 A56 BW7
e4*2007/46*1220*.. 186-235 255/40R20 A01 K1a K1b K2c KMV
- Twin Engine Hybrid 186-235 255/45R20 A01 K1a K1b K2c X5V S08
- mit Radhaus- 186-235 265/40R20 A01 K1a K1b K2c
Verbreiterungen 186-235 265/45R20 A01 K1a K1b K2c
(ww. Serie 8,5x21-
ET49,5)
Volvo XC60 T8 186-235 235/45R20 A12 A14 A25
U 186-235 245/45R20 A56 BW7
e4*2007/46*1220*.. 186-235 255/40R20 KMV
- Twin Engine Hybrid 186-235 255/45R20 X6V S08
- mit Radhaus- 186-235 265/40R20
Verbreiterungssatz 186-235 265/45R20
für 9 Zoll Breite Serie
Volvo XC70 120-224 245/35R20 K1c T95 A01 A12 A14
B, /-2D, /-N2D, /-N2E 120-224 255/35R20 K1c K2b K42 K46 A25 Car KMV
e9*2001/116*0065*..; S08
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC90 140-240 255/45R20 155 A07 A12 A14
L 140-240 265/45R20 153 A25 A57 NBF
e4*2007/46*0929*.. NoP XCg S07
Volvo XC90 140-240 255/45R20 155 A07 A12 A14
L 140-240 265/45R20 A01 LV3 153 A25 A57 NBF
e4*2007/46*0929*.. NoP S07
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49389 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55007319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20

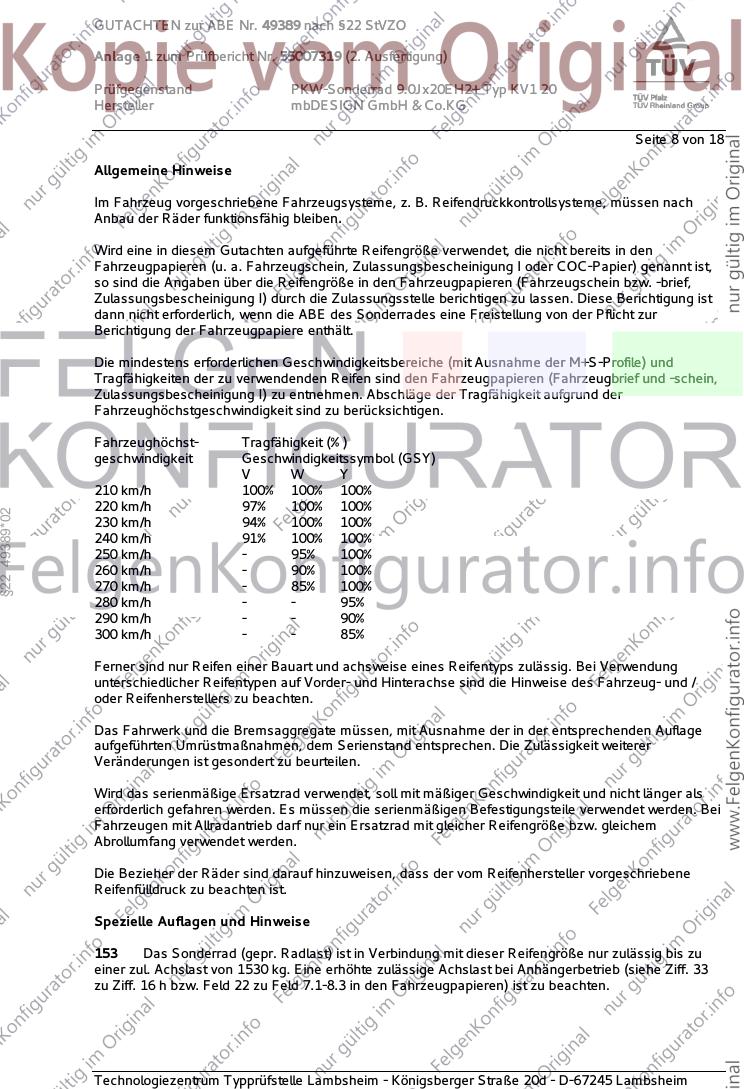

Hersteller mbDESIGN GmbH & Co.KG
Seite 8 von 18
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
§22 49389*02
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
153 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1530 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

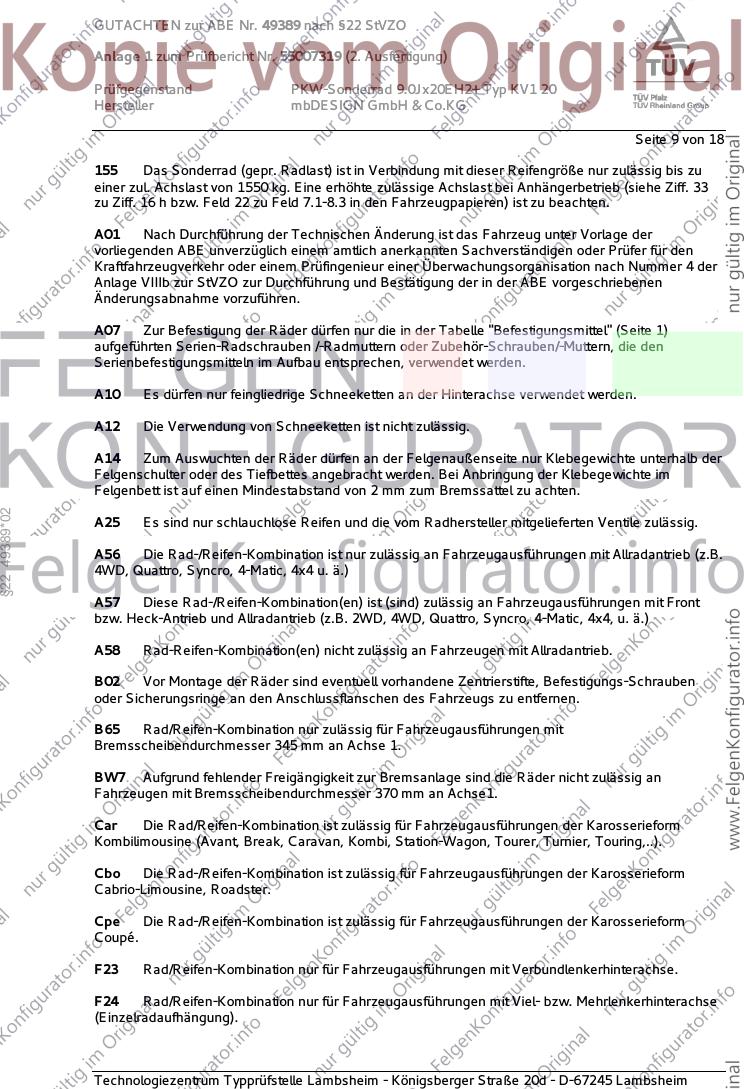

GUTACHTEN zur ABE Nr. 49389 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55007319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG
Seite 9 von 18
155 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1550 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1)
aufgeführten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den
Serienbefestigungsmitteln im Aufbau entsprechen, verwendet werden.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
§22 49389*02
A25 Es sind nur schlauchlose Reifen und die vom Radhersteller mitgelieferten Ventile zulässig.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B65 Rad/Reifen-Kombination nur zulässig für Fahrzeugausführungen mit
Bremsscheibendurchmesser 345 mm an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

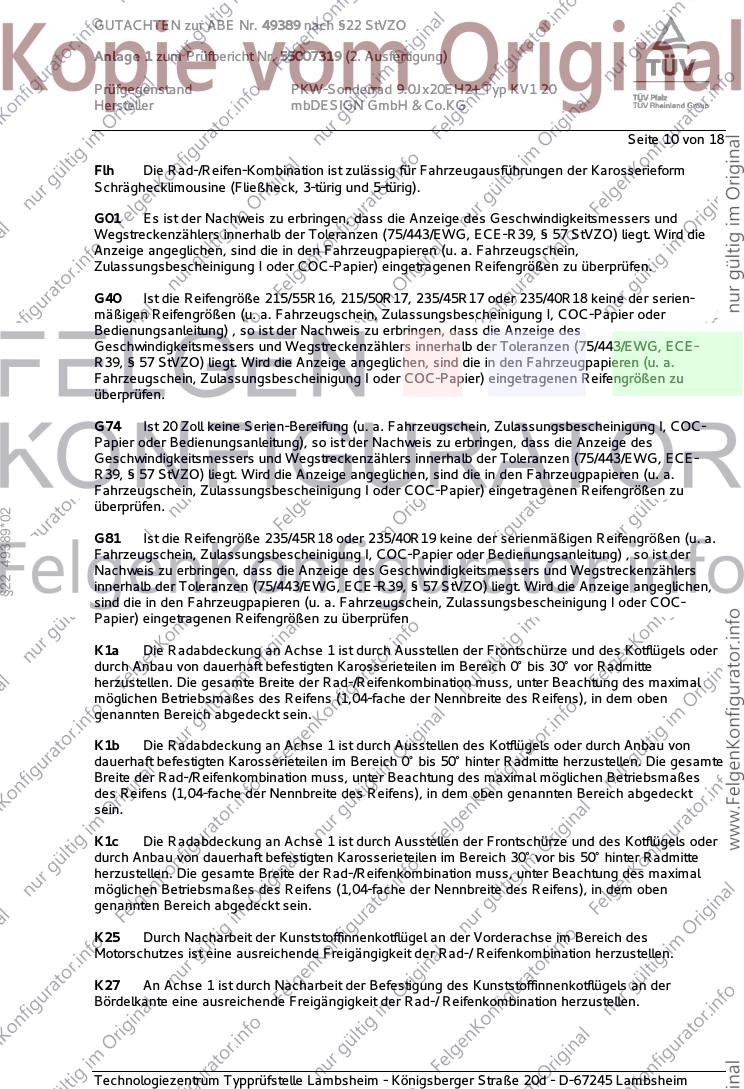

GUTACHTEN zur ABE Nr. 49389 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55007319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG
Seite 10 von 18
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G74 Ist 20 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
§22 49389*02
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen

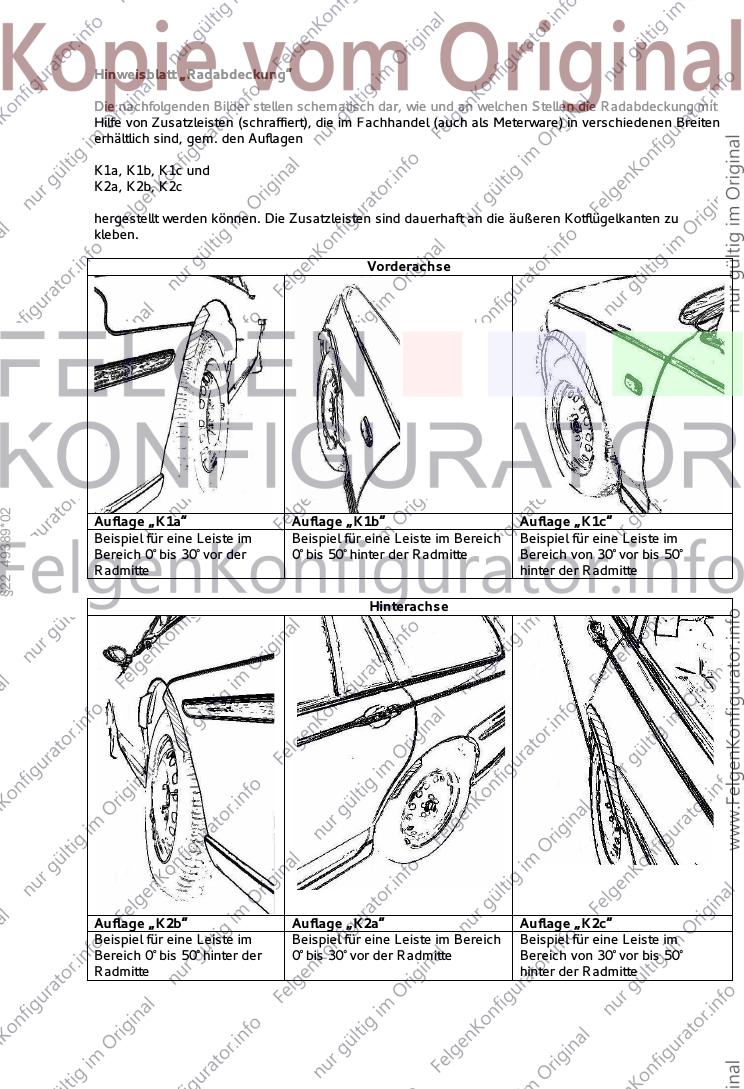

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K27 An Achse 1 ist durch Nacharbeit der Befestigung des Kunststoffinnenkotflügels an der
Bördelkante eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

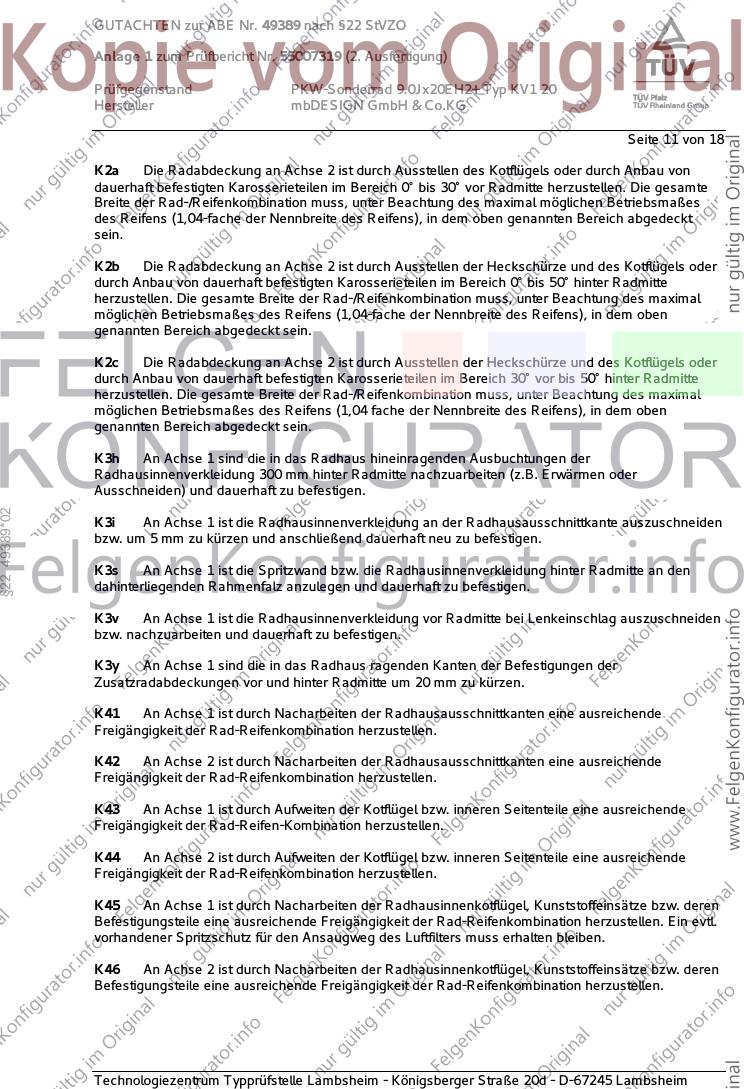

GUTACHTEN zur ABE Nr. 49389 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55007319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG
Seite 11 von 18
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung 300 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder
Ausschneiden) und dauerhaft zu befestigen.
§22 49389*02
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K3v An Achse 1 ist die Radhausinnenverkleidung vor Radmitte bei Lenkeinschlag auszuschneiden
bzw. nachzuarbeiten und dauerhaft zu befestigen.
K3y An Achse 1 sind die in das Radhaus ragenden Kanten der Befestigungen der
Zusatzradabdeckungen vor und hinter Radmitte um 20 mm zu kürzen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

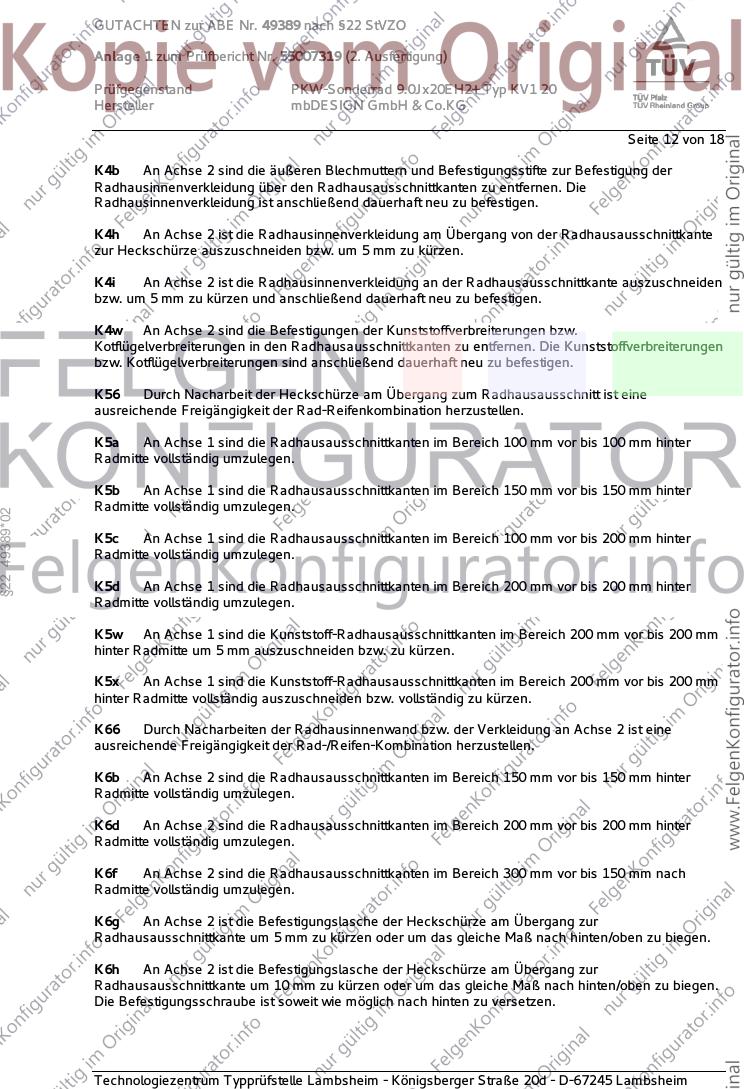

GUTACHTEN zur ABE Nr. 49389 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55007319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG
Seite 12 von 18
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die
Radhausinnenverkleidung ist anschließend dauerhaft neu zu befestigen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4w An Achse 2 sind die Befestigungen der Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen in den Radhausausschnittkanten zu entfernen. Die Kunststoffverbreiterungen
bzw. Kotflügelverbreiterungen sind anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
§22 49389*02
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

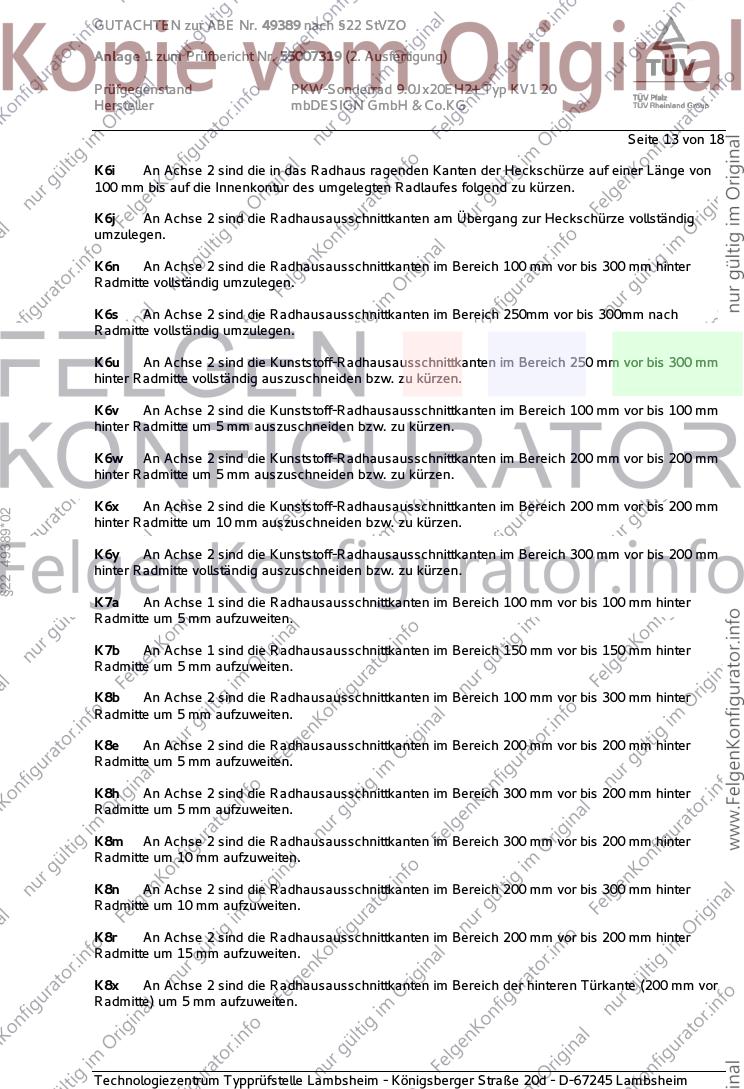

GUTACHTEN zur ABE Nr. 49389 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55007319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG
Seite 13 von 18
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6n An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K6s An Achse 2 sind die Radhausausschnittkanten im Bereich 250mm vor bis 300mm nach
Radmitte vollständig umzulegen.
K6u An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 250 mm vor bis 300 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
§22 49389*02
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8x An Achse 2 sind die Radhausausschnittkanten im Bereich der hinteren Türkante (200 mm vor
Radmitte) um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

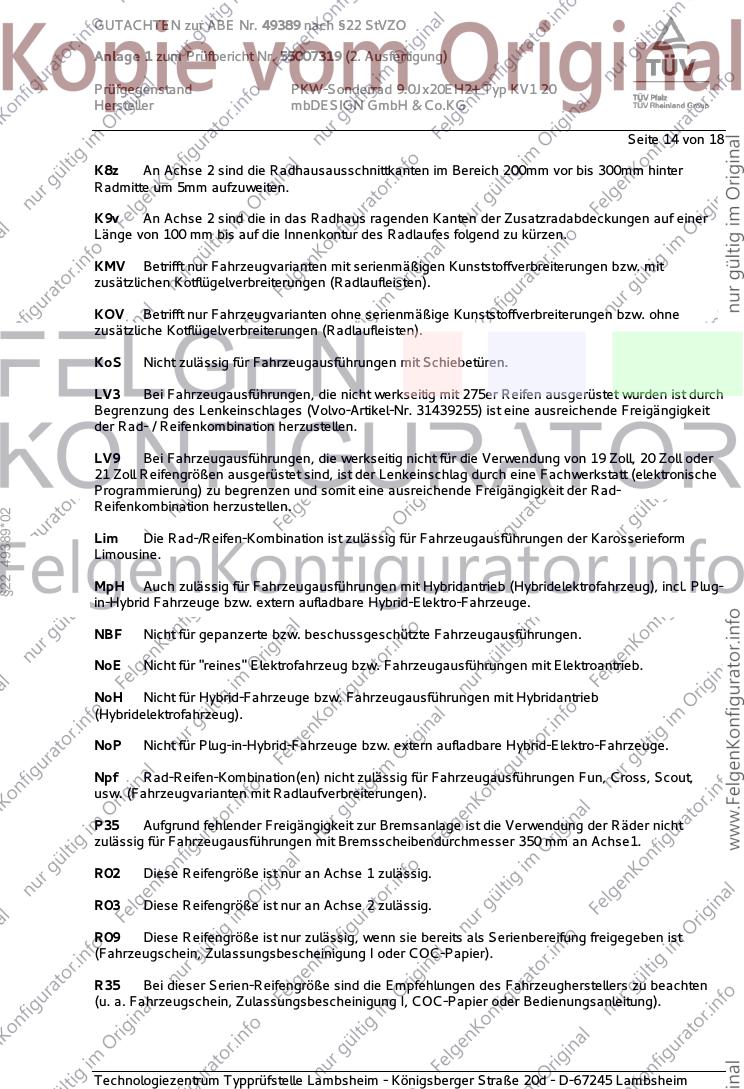

GUTACHTEN zur ABE Nr. 49389 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55007319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG
Seite 14 von 18
K8z An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 300mm hinter
Radmitte um 5mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
LV3 Bei Fahrzeugausführungen, die nicht werkseitig mit 275er Reifen ausgerüstet wurden ist durch
Begrenzung des Lenkeinschlages (Volvo-Artikel-Nr. 31439255) ist eine ausreichende Freigängigkeit
der Rad- / Reifenkombination herzustellen.
LV9 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 19 Zoll, 20 Zoll oder
21 Zoll Reifengrößen ausgerüstet sind, ist der Lenkeinschlag durch eine Fachwerkstatt (elektronische
Programmierung) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
§22 49389*02
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug), incl. Plug-
in-Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-in-Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

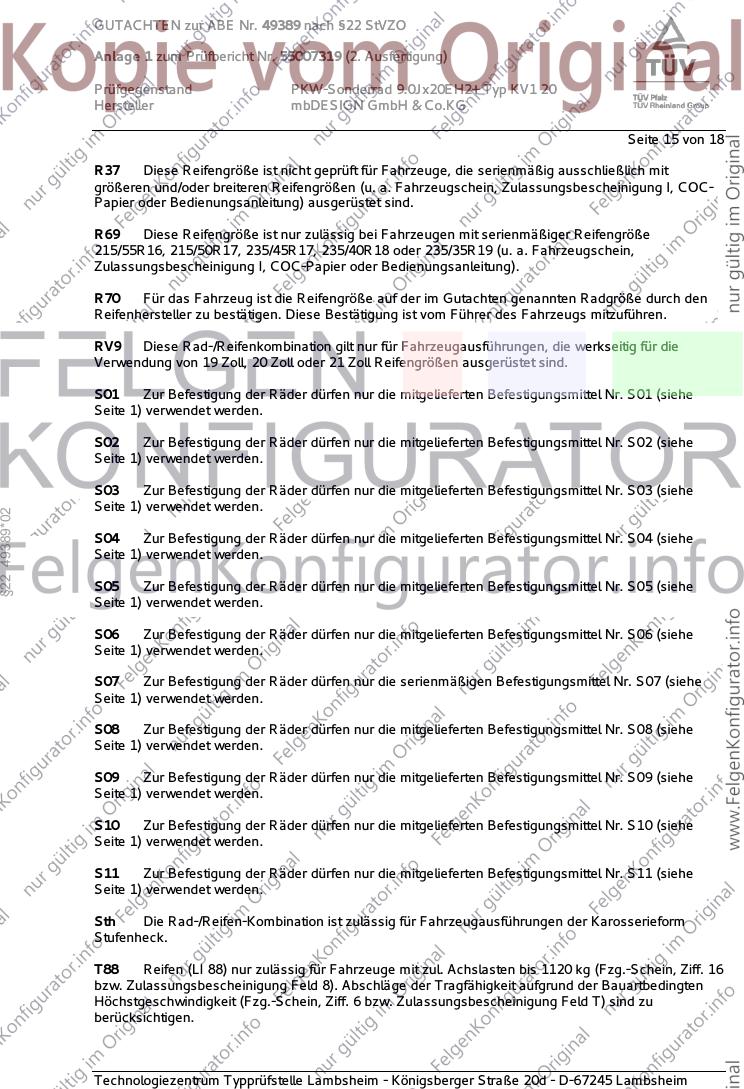

GUTACHTEN zur ABE Nr. 49389 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55007319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG
Seite 15 von 18
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RV9 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen, die werkseitig für die
Verwendung von 19 Zoll, 20 Zoll oder 21 Zoll Reifengrößen ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
§22 49389*02
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

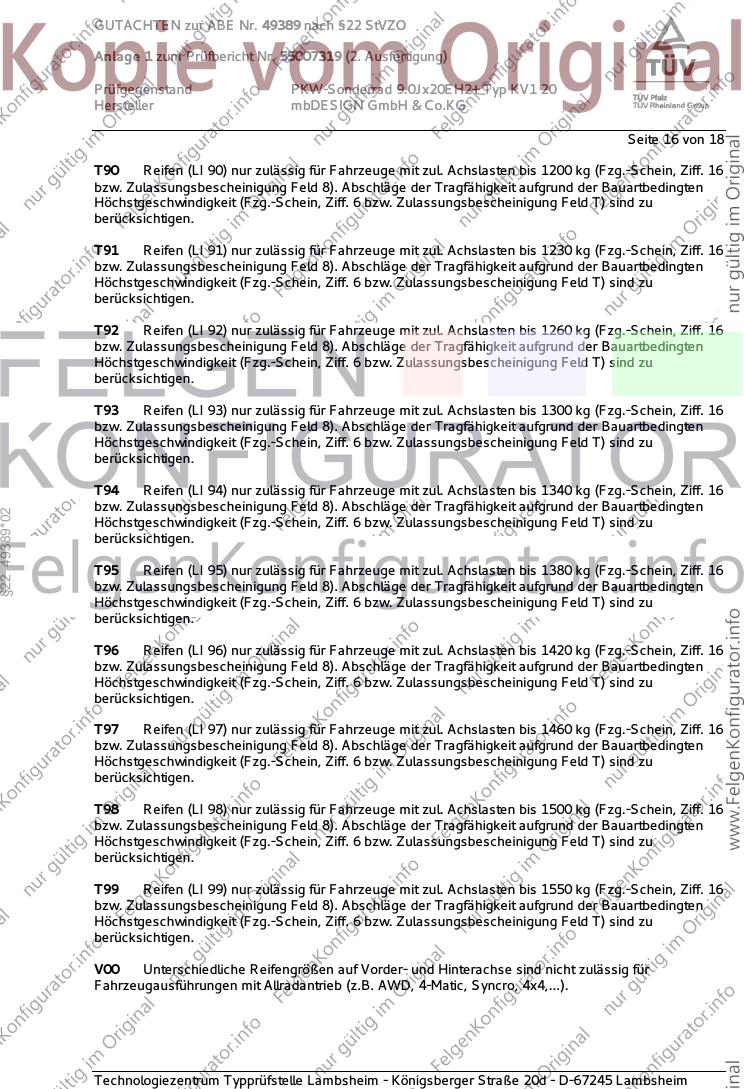

GUTACHTEN zur ABE Nr. 49389 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55007319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG
Seite 16 von 18
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 49389*02
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

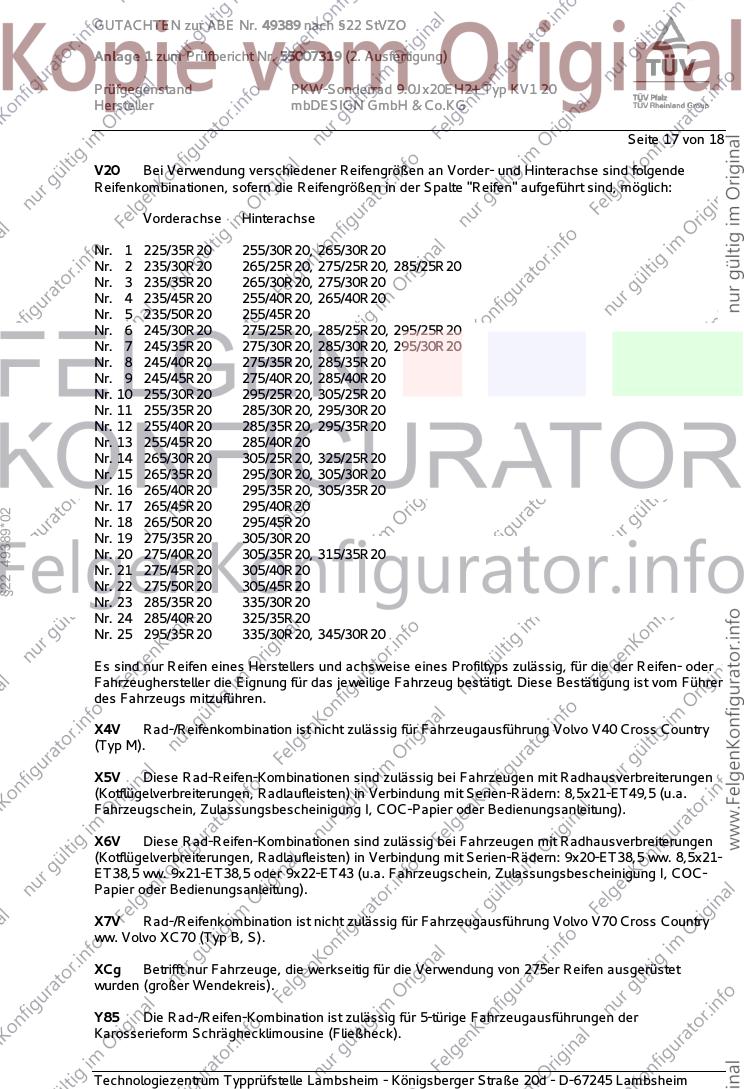

GUTACHTEN zur ABE Nr. 49389 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55007319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG
Seite 17 von 18
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20
Nr. 6 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 7 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 8 245/40R20 275/35R20, 285/35R20
Nr. 9 245/45R20 275/40R20, 285/40R20
Nr. 10 255/30R20 295/25R20, 305/25R20
Nr. 11 255/35R20 285/30R20, 295/30R20
Nr. 12 255/40R20 285/35R20, 295/35R20
Nr. 13 255/45R20 285/40R20
Nr. 14 265/30R20 305/25R20, 325/25R20
Nr. 15 265/35R20 295/30R20, 305/30R20
Nr. 16 265/40R20 295/35R20, 305/35R20
Nr. 17 265/45R20 295/40R20
§22 49389*02
Nr. 18 265/50R20 295/45R20
Nr. 19 275/35R20 305/30R20
Nr. 20 275/40R20 305/35R20, 315/35R20
Nr. 21 275/45R20 305/40R20
Nr. 22 275/50R20 305/45R20
Nr. 23 285/35R20 335/30R20
Nr. 24 285/40R20 325/35R20
Nr. 25 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-
ET38,5 ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
XCg Betrifft nur Fahrzeuge, die werkseitig für die Verwendung von 275er Reifen ausgerüstet
wurden (großer Wendekreis).
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49389 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55007319 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0Jx20EH2+ Typ KV1 20
Hersteller mbDESIGN GmbH & Co.KG
Seite 18 von 18
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 29. Oktober 2020 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum November 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§22 49389*02
Lambsheim, 29. Oktober 2020
Schmidt 00354594.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§22 49389*02
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
