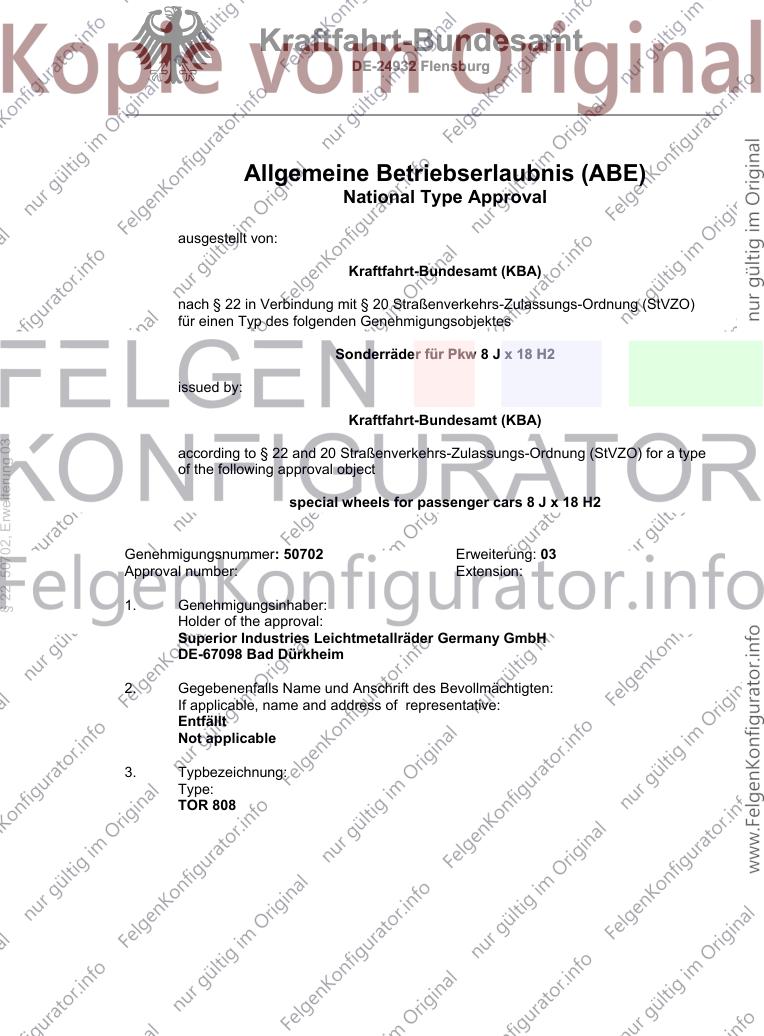

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 18 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
§ 22 50702, Erweiterung 03
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
special wheels for passenger cars 8 J x 18 H2
Genehmigungsnummer: 50702 Erweiterung: 03
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
Superior Industries Leichtmetallräder Germany GmbH
DE-67098 Bad Dürkheim
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
TOR 808
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 50702 Erweiterung: 03
Approval number: Extension:

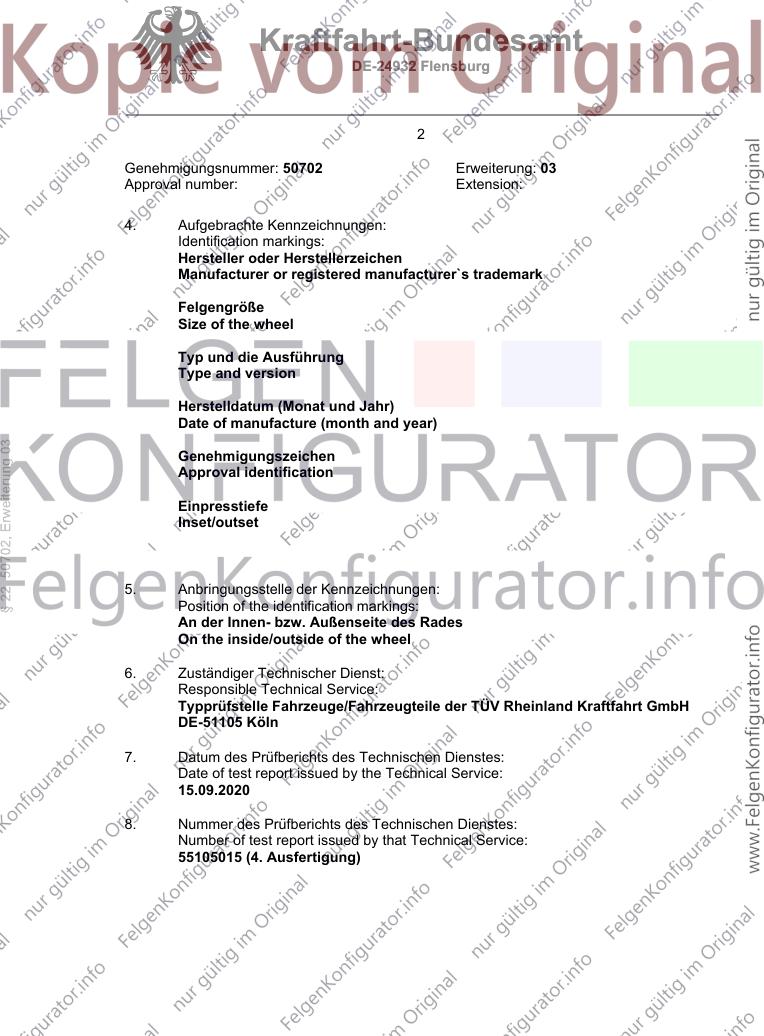

4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
15.09.2020
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55105015 (4. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 50702 Erweiterung: 03
Approval number: Extension:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
2 - 15 4. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
§ 22 50702, Erweiterung 03
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erweitert
Approval is extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 50702 Erweiterung: 03
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereichs
Update of the range of application
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 25.09.2020
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 50702, Erweiterung 03
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 1 von 18
Auftraggeber Superior Industries Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0131806
Prüfgegenstand PKW-Sonderrad
Modell Torino
Typ TOR 808
Radgröße 8Jx18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B5 TOR 808 B5 / Z34 Ø70,0-63,4 5/108/63,4 45 680 2150
Kennzeichnungen
KBA-Nummer 50702
§ 22 50702, Erweiterung 03
Herstellerzeichen rial Germany
Radtyp und Ausführung TOR 808 (s.o.)
Radgröße 8Jx18 H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,5 Kegel 60° 110 - Multipack: 105
S02 Mutter M12x1,5 Kegel 60° 120 - Multipack: 105
S03 Mutter M12x1,5 Kegel 60° 125 - Multipack: 105
S04 Mutter M12x1,5 Kegel 60° 130 - Multipack: 105
S05 Mutter M14x1,5 Kegel 60° 140 - Multipack: 105A
S06 Serienschraube Kegel 60° 140 31,5 Multipack: 75B
M14x1,5
S07 Mutter M12x1,5 Kegel 60° 135 - Multipack: 105
S08 Mutter M12x1,5 Kegel 60° 140 - Multipack: 105
S09 Serienbundmutter Kegel 60° 135 - Multipack: 75B
M12x1,5 für Alu-
Räder
S10 Serienschraube Kegel 60° 140 33,5 Multipack: 75B
M14x1,5
S11 Mutter M14x1,5 Kegel 60° 135 - Multipack: 105A
S12 Mutter M14x1,5 Kegel 60° 170 - Multipack: 105B
(Classe 10)
S13 Mutter M14x1,5 Kegel 60° 204 - Multipack: 105B
(Classe 10)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 2 von 18
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Land Rover
Volvo
Spurverbreiterung innerhalb 2%

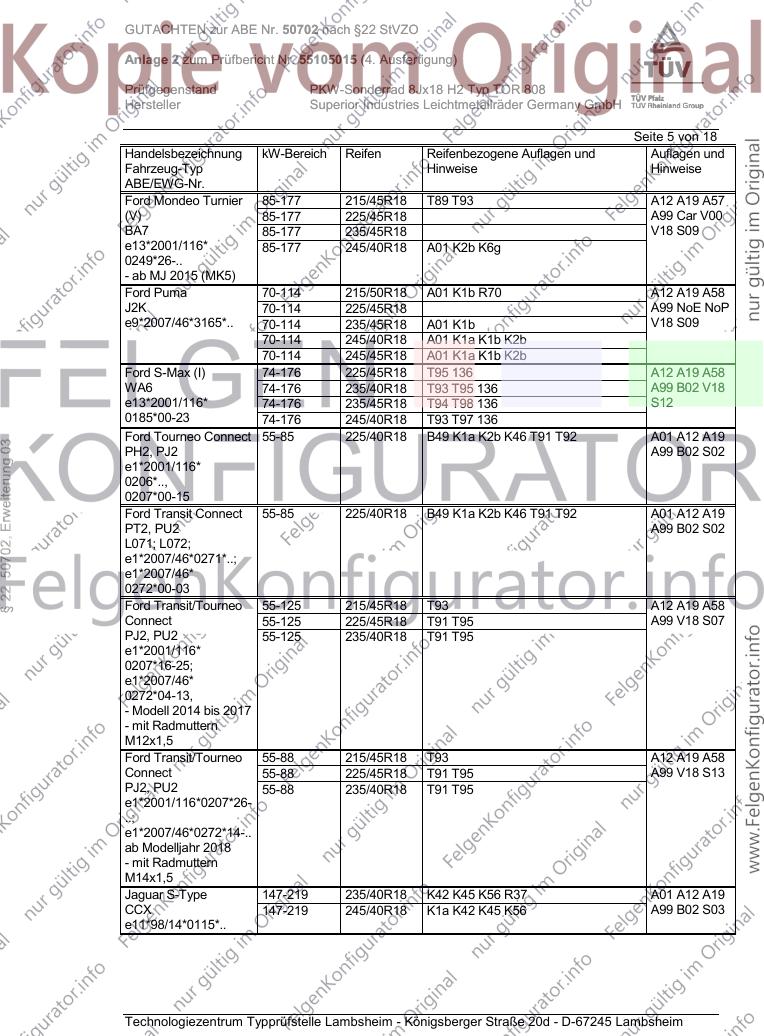

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
§ 22 50702, Erweiterung 03
Ford C-MAX 66-107 215/40R18 K46 T85 T89 A01 A12 A19
DM2 66-107 225/35R18 K25 K2b K42 K46 K56 T87 A99 B02 S04
e13*2001/116*0109*. 66-107 225/40R18 K25 K2b K41 K42 K46 K56
Ford C-Max 63-134 215/40R18 T85 T89 A12 A19 A58
(Compact) 63-134 215/45R18 A99 B02 KoS
DXA 63-134 225/40R18 T88 T92 V18 S07
e13*2007/46*1103*.. 63-134 235/40R18 A01 K1a K2b
- incl. Facelift 2015 63-134 245/35R18 A01 K1a K1b K2b K5d T88 T92
Ford Focus (II) 166 235/35R18 A01 K56 A12 A19 A99
DA3, DB3 59-107 215/40R18 T85 T89 B02 Car Flh
e13*2001/116* 59-107 235/35R18 A01 K25 K56 T86 T90 Sth S04
0144,0157*.. 59-166 225/40R18
Ford Focus (III) 63-134 215/40R18 T85 T89 A12 A19 A58
DYB 63-134 215/45R18 A99 Car Flh
e13*2007/46*1138*.. 63-134 225/40R18 T88 T92 Lim V18 S04
- incl. Facelift 2014 63-134 235/40R18 A01 K1a K8d
63-134 245/35R18 A01 K1a K1b K2b K4b K8d T88 T92
Ford Focus (IV) 110-134 215/45R18 A12 A19 A58
DEH 110-134 225/40R18 A99 F24 Flh
e13*2007/46*1911*.. 110-134 225/45R18 KOV V18 S09
110-134 235/40R18 A01 K2b
110-134 245/40R18 A01 K1a K2b
Ford Focus (IV) 63-134 215/45R18 A12 A19 A58
DEH 63-134 225/40R18 A99 F23 Flh
e13*2007/46*1911*.. 63-134 225/45R18 KOV V18 S09
63-134 235/40R18 A01 K2b
63-134 245/40R18 A01 K1a K2b
Ford Focus Active (IV) 63-134 215/50R18 R70 A12 A19 A58
DEH 63-134 225/45R18 A99 F24 Flh
e13*2007/46* 63-134 235/45R18 KMV V18 S09
1911*03-.. 63-134 245/40R18
63-134 245/45R18
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

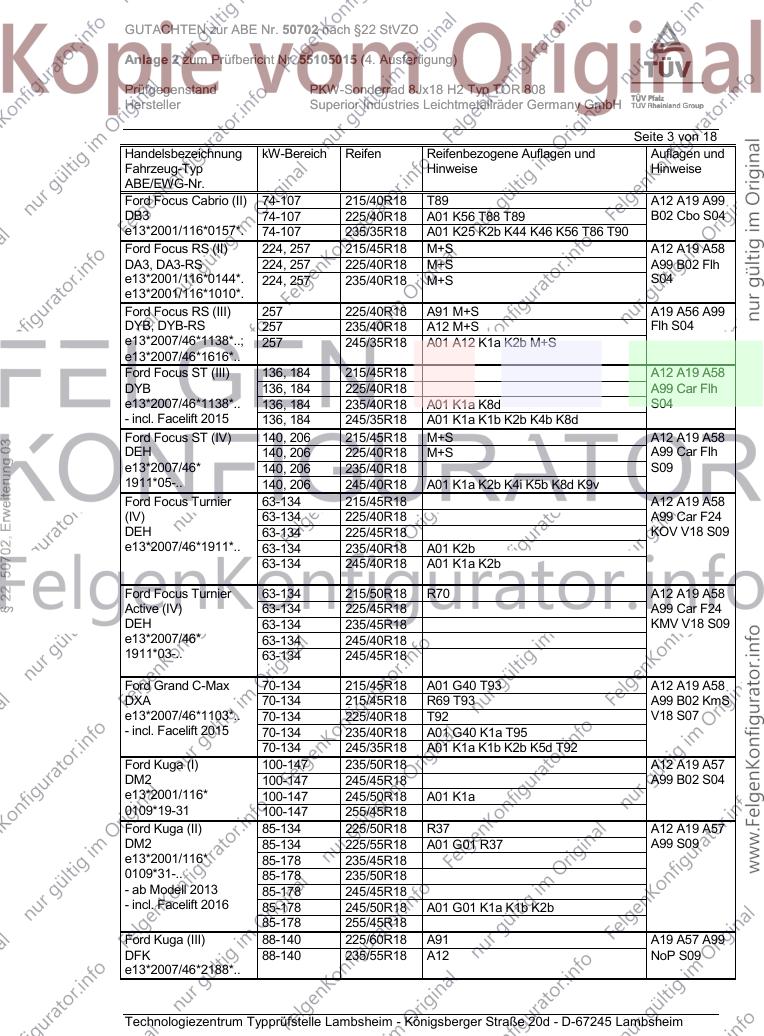

GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus Cabrio (II) 74-107 215/40R18 T89 A12 A19 A99
DB3 74-107 225/40R18 A01 K56 T88 T89 B02 Cbo S04
e13*2001/116*0157*. 74-107 235/35R18 A01 K25 K2b K44 K46 K56 T86 T90
Ford Focus RS (II) 224, 257 215/45R18 M+S A12 A19 A58
DA3, DA3-RS 224, 257 225/40R18 M+S A99 B02 Flh
e13*2001/116*0144*. 224, 257 235/40R18 M+S S04
e13*2001/116*1010*.
Ford Focus RS (III) 257 225/40R18 A91 M+S A19 A56 A99
DYB, DYB-RS 257 235/40R18 A12 M+S Flh S04
e13*2007/46*1138*..; 257 245/35R18 A01 A12 K1a K2b M+S
e13*2007/46*1616*..
Ford Focus ST (III) 136, 184 215/45R18 A12 A19 A58
DYB 136, 184 225/40R18 A99 Car Flh
e13*2007/46*1138*.. 136, 184 235/40R18 A01 K1a K8d S04
- incl. Facelift 2015 136, 184 245/35R18 A01 K1a K1b K2b K4b K8d
Ford Focus ST (IV) 140, 206 215/45R18 M+S A12 A19 A58
§ 22 50702, Erweiterung 03
DEH 140, 206 225/40R18 M+S A99 Car Flh
e13*2007/46* 140, 206 235/40R18 S09
1911*05-.. 140, 206 245/40R18 A01 K1a K2b K4i K5b K8d K9v
Ford Focus Turnier 63-134 215/45R18 A12 A19 A58
(IV) 63-134 225/40R18 A99 Car F24
DEH 63-134 225/45R18 KOV V18 S09
e13*2007/46*1911*.. 63-134 235/40R18 A01 K2b
63-134 245/40R18 A01 K1a K2b
Ford Focus Turnier 63-134 215/50R18 R70 A12 A19 A58
Active (IV) 63-134 225/45R18 A99 Car F24
DEH 63-134 235/45R18 KMV V18 S09
e13*2007/46* 63-134 245/40R18
1911*03-.. 63-134 245/45R18
Ford Grand C-Max 70-134 215/45R18 A01 G40 T93 A12 A19 A58
DXA 70-134 215/45R18 R69 T93 A99 B02 KmS
e13*2007/46*1103*.. 70-134 225/40R18 T92 V18 S07
- incl. Facelift 2015 70-134 235/40R18 A01 G40 K1a T95
70-134 245/35R18 A01 K1a K1b K2b K5d T92
Ford Kuga (I) 100-147 235/50R18 A12 A19 A57
DM2 100-147 245/45R18 A99 B02 S04
e13*2001/116* 100-147 245/50R18 A01 K1a
0109*19-31 100-147 255/45R18
Ford Kuga (II) 85-134 225/50R18 R37 A12 A19 A57
DM2 85-134 225/55R18 A01 G01 R37 A99 S09
e13*2001/116* 85-178 235/45R18
0109*31-.. 85-178 235/50R18
- ab Modell 2013 85-178 245/45R18
- incl. Facelift 2016 85-178 245/50R18 A01 G01 K1a K1b K2b
85-178 255/45R18
Ford Kuga (III) 88-140 225/60R18 A91 A19 A57 A99
DFK 88-140 235/55R18 A12 NoP S09
e13*2007/46*2188*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Kuga (III) Plug-in 112 225/60R18 A91 A19 A58 A99
Hybrid 112 235/55R18 A12 S09
DFK
e13*2007/46*2188*..
Ford Mondeo (III) 66-150 215/40R18 K1a K2b T85 T89 A01 A12 A19
B4Y, B5Y 66-150 225/35R18 K1c K2b K56 T87 A58 A99 B02
e1*98/14* 66-166 225/40R18 K1c K2b K56 T88 T89 T91 Flh Sth S01
0154,0155*..
Ford Mondeo (IV) 74-176 215/40R18 T85 T89 X98 A12 A19 A58
BA7 74-176 215/40R18 A01 G98 T85 T89 A99 B02 Flh
e13*2001/116* 74-176 215/45R18 A01 G40 T89 Lim V18 S08
0249*00-25 74-176 215/45R18 R69 T89
- incl. Facelift 2010 74-176 225/40R18 T88 T89 T91 X98
74-176 225/40R18 A01 G98 T88 T89 T91
74-176 235/40R18 A01 G40
74-176 235/40R18 R69
§ 22 50702, Erweiterung 03
74-176 235/45R18 A01 G81 R69
74-176 235/45R18 R09 R92
74-176 245/35R18 A01 K2b T88 T89 X98
74-176 245/35R18 A01 G98 K2b T88 T89
74-176 245/40R18 A01 G81 K2b
Ford Mondeo (V) 85-177 215/45R18 T89 T93 A12 A19 A57
BA7 85-177 225/45R18 T91 A99 Flh Lim
e13*2001/116* 85-177 235/45R18 V00 V18 S09
0249*26-.. 85-177 245/40R18 A01 K2b K6g
- ab MJ 2015 (MK5)
Ford Mondeo Hybrid 103 215/45R18 T93 A12 A19 A58
(V) 103 225/45R18 A99 Car Lim
BA7-HEV 103 235/45R18 V18 S09
e13*2007/46*1485*.. 103 245/40R18 A01 K2b K6g
Ford Mondeo Turnier 66-125 225/35R18 A01 K1a T87 A12 A19 A58
(III) 66-150 215/40R18 T89 A99 B02 Car
BWY 66-166 225/40R18 A01 K1a T88 T91 S01
e1*98/14*0156*..
Ford Mondeo Turnier 74-176 215/45R18 A01 G40 T89 T93 A12 A19 A58
(IV) 74-176 215/45R18 R69 T89 T93 A99 B02 Car
BA7 74-176 225/40R18 T88 T92 X98 V18 S08
e13*2001/116* 74-176 225/40R18 A01 G98 T88 T92
0249*00-25 74-176 235/40R18 A01 G40 T91 T93
- incl. Facelift 2010 74-176 235/40R18 R69 T91 T93
74-176 235/45R18 A01 G81 R69
74-176 235/45R18 R09 R92
74-176 245/35R18 A01 K2b T88 T92 X98
74-176 245/35R18 A01 G98 K2b T88 T92
74-176 245/40R18 A01 G81 K2b
81,92 215/40R18 T89 X98
81,92 215/40R18 A01 G98 T89
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo Turnier 85-177 215/45R18 T89 T93 A12 A19 A57
(V) 85-177 225/45R18 A99 Car V00
BA7 85-177 235/45R18 V18 S09
e13*2001/116* 85-177 245/40R18 A01 K2b K6g
0249*26-..
- ab MJ 2015 (MK5)
Ford Puma 70-114 215/50R18 A01 K1b R70 A12 A19 A58
J2K 70-114 225/45R18 A99 NoE NoP
e9*2007/46*3165*.. 70-114 235/45R18 A01 K1b V18 S09
70-114 245/40R18 A01 K1a K1b K2b
70-114 245/45R18 A01 K1a K1b K2b
Ford S-Max (I) 74-176 225/45R18 T95 136 A12 A19 A58
WA6 74-176 235/40R18 T93 T95 136 A99 B02 V18
e13*2001/116* 74-176 235/45R18 T94 T98 136 S12
0185*00-23 74-176 245/40R18 T93 T97 136
Ford Tourneo Connect 55-85 225/40R18 B49 K1a K2b K46 T91 T92 A01 A12 A19
§ 22 50702, Erweiterung 03
PH2, PJ2 A99 B02 S02
e1*2001/116*
0206*..,
0207*00-15
Ford Transit Connect 55-85 225/40R18 B49 K1a K2b K46 T91 T92 A01 A12 A19
PT2, PU2 A99 B02 S02
L071; L072;
e1*2007/46*0271*..;
e1*2007/46*
0272*00-03
Ford Transit/Tourneo 55-125 215/45R18 T93 A12 A19 A58
Connect 55-125 225/45R18 T91 T95 A99 V18 S07
PJ2, PU2 55-125 235/40R18 T91 T95
e1*2001/116*
0207*16-25;
e1*2007/46*
0272*04-13,
- Modell 2014 bis 2017
- mit Radmuttern
M12x1,5
Ford Transit/Tourneo 55-88 215/45R18 T93 A12 A19 A58
Connect 55-88 225/45R18 T91 T95 A99 V18 S13
PJ2, PU2 55-88 235/40R18 T91 T95
e1*2001/116*0207*26-
..;
e1*2007/46*0272*14-..
ab Modelljahr 2018
- mit Radmuttern
M14x1,5
Jaguar S-Type 147-219 235/40R18 K42 K45 K56 R37 A01 A12 A19
CCX 147-219 245/40R18 K1a K42 K45 K56 A99 B02 S03
e11*98/14*0115*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

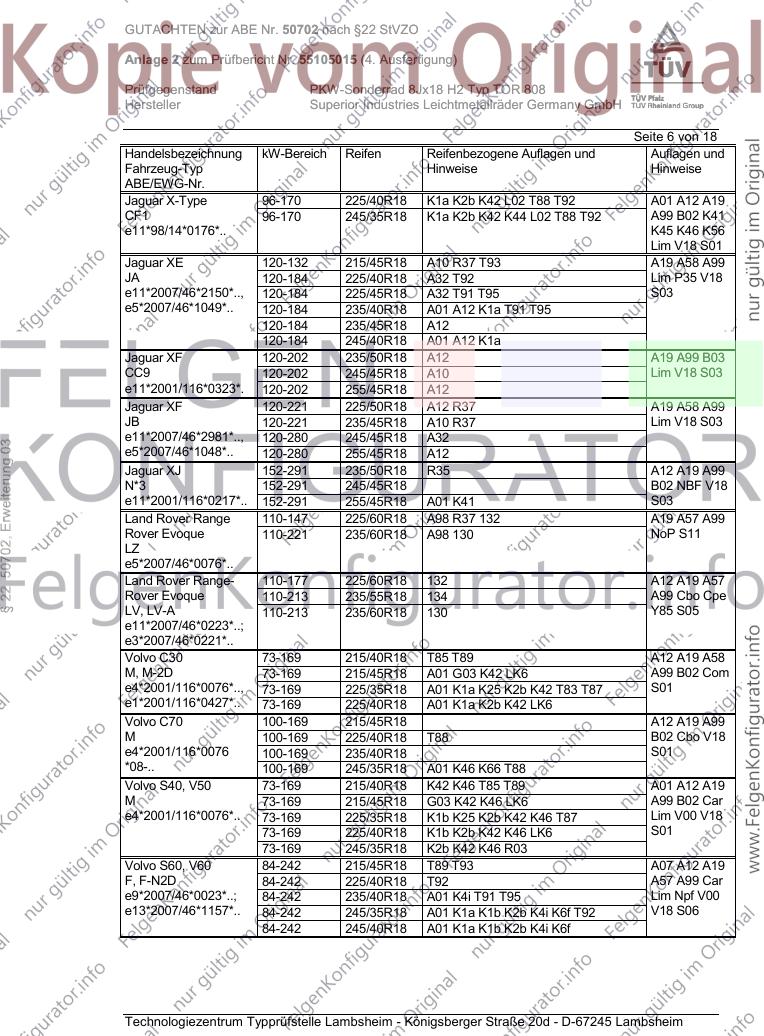

GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Jaguar X-Type 96-170 225/40R18 K1a K2b K42 L02 T88 T92 A01 A12 A19
CF1 96-170 245/35R18 K1a K2b K42 K44 L02 T88 T92 A99 B02 K41
e11*98/14*0176*.. K45 K46 K56
Lim V18 S01
Jaguar XE 120-132 215/45R18 A10 R37 T93 A19 A58 A99
JA 120-184 225/40R18 A32 T92 Lim P35 V18
e11*2007/46*2150*.., 120-184 225/45R18 A32 T91 T95 S03
e5*2007/46*1049*.. 120-184 235/40R18 A01 A12 K1a T91 T95
120-184 235/45R18 A12
120-184 245/40R18 A01 A12 K1a
Jaguar XF 120-202 235/50R18 A12 A19 A99 B03
CC9 120-202 245/45R18 A10 Lim V18 S03
e11*2001/116*0323*. 120-202 255/45R18 A12
Jaguar XF 120-221 225/50R18 A12 R37 A19 A58 A99
JB 120-221 235/45R18 A10 R37 Lim V18 S03
e11*2007/46*2981*.., 120-280 245/45R18 A32
§ 22 50702, Erweiterung 03
e5*2007/46*1048*.. 120-280 255/45R18 A12
Jaguar XJ 152-291 235/50R18 R35 A12 A19 A99
N*3 152-291 245/45R18 B02 NBF V18
e11*2001/116*0217*.. 152-291 255/45R18 A01 K41 S03
Land Rover Range 110-147 225/60R18 A98 R37 132 A19 A57 A99
Rover Evoque 110-221 235/60R18 A98 130 NoP S11
LZ
e5*2007/46*0076*..
Land Rover Range- 110-177 225/60R18 132 A12 A19 A57
Rover Evoque 110-213 235/55R18 134 A99 Cbo Cpe
LV, LV-A 110-213 235/60R18 130 Y85 S05
e11*2007/46*0223*..;
e3*2007/46*0221*..
Volvo C30 73-169 215/40R18 T85 T89 A12 A19 A58
M, M-2D 73-169 215/45R18 A01 G03 K42 LK6 A99 B02 Com
e4*2001/116*0076*.., 73-169 225/35R18 A01 K1a K25 K2b K42 T83 T87 S01
e1*2001/116*0427*.. 73-169 225/40R18 A01 K1a K2b K42 LK6
Volvo C70 100-169 215/45R18 A12 A19 A99
M 100-169 225/40R18 T88 B02 Cbo V18
e4*2001/116*0076 100-169 235/40R18 S01
*08-.. 100-169 245/35R18 A01 K46 K66 T88
Volvo S40, V50 73-169 215/40R18 K42 K46 T85 T89 A01 A12 A19
M 73-169 215/45R18 G03 K42 K46 LK6 A99 B02 Car
e4*2001/116*0076*.. 73-169 225/35R18 K1b K25 K2b K42 K46 T87 Lim V00 V18
73-169 225/40R18 K1b K2b K42 K46 LK6 S01
73-169 245/35R18 K2b K42 K46 R03
Volvo S60, V60 84-242 215/45R18 T89 T93 A07 A12 A19
F, F-N2D 84-242 225/40R18 T92 A57 A99 Car
e9*2007/46*0023*..; 84-242 235/40R18 A01 K4i T91 T95 Lim Npf V00
e13*2007/46*1157*.. 84-242 245/35R18 A01 K1a K1b K2b K4i K6f T92 V18 S06
84-242 245/40R18 A01 K1a K1b K2b K4i K6f
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S60CC, V60CC 110-187 225/50R18 A12 A19 A57
F 110-187 235/45R18 A99 Car KMV
e9*2007/46*0023*.. 110-187 235/50R18 A01 K3s Lim S06
- Cross Country 110-187 245/45R18
110-187 255/45R18
Volvo S80 80-232 225/45R18 T91 T95 A12 A19 A99
A, A-2D 80-232 235/40R18 T91 T93 V00 V18 S06
e9*2001/116*0057*.., 80-232 245/40R18
e1*2001/116*0504*..
Volvo S90, V90 110-187 235/45R18 A98 R37 A19 A57 A99
P 110-240 245/45R18 A01 A12 LV9 Car KOV Lim
e4*2007/46*1067*.. 110-240 245/45R18 A12 RV9 NBF NoH
S10
Volvo S90, V90 /T8 223-235 245/45R18 A01 LV9 136 A12 A19 A56
P 223-235 245/45R18 RV9 136 A99 B65 Car
e4*2007/46*1067*.. KOV Lim S10
§ 22 50702, Erweiterung 03
- Twin Engine Hybrid
Volvo V40 84 - 187 215/40R18 T85 T89 A12 A19 A58
M, M-N2E 84 - 187 225/40R18 A99 Flh X4V
e4*2001/116* 84 - 187 235/35R18 T86 T90 S04
0076*27-..; 84 - 187 235/40R18
e13*2007/46*1337*..
Volvo V40 CC 84-187 215/45R18 A13 A19 A57 A99
M, M-N2E 84-187 225/45R18 A33 Flh V00 V18
e4*2001/116* 84-187 235/40R18 A90 S04
0076*29..; 84-187 245/40R18 A01 A12 K1a K1b
e13*2007/46*1337*..
- Cross Country
Volvo V60 120-162 235/40R18 A01 K4i T95 A12 A19 A56
G 120-162 235/45R18 A01 G81 K4i A99 Car S06
e9*2007/46*0093*.. 120-162 245/40R18 A01 K1a K1b K2b K4i K6f
- Twin Engine Hybrid
Volvo V60 CC 110-186 215/55R18 K1a K1b R70 A01 A12 A19
Z 110-186 225/50R18 K1c K2a K2b A56 A99 Car
e4*2007/46*1315*.. 110-186 225/55R18 K1c K2a K2b KMV NBF
- Cross Country 110-186 235/50R18 K1c K2c K6w NoH
110-186 245/45R18 K1c K2a K2b S10
110-186 245/50R18 K1c K2c K5w K6w
110-186 255/45R18 K1c K2c K5w K6w
Volvo V70 80-224 225/45R18 T91 T95 A12 A19 A99
B, /-2D, /-N2D, /-N2E 80-224 235/40R18 T91 T93 Car V00 V18
e9*2001/116*0065*..; 80-224 245/40R18 X7V S06
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo V90 CC 120-240 235/55R18 A98 A19 A56 A99
P KMV NBF
e4*2007/46*1067*01-.. NoH S10
- Cross Country
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC40 95-184 235/55R18 A12 A19 A57
X 95-184 245/50R18 A01 K1a K1b K2a K2b A99 MpH
e9*2007/46*3146*.. NoE S10
Volvo XC60 100-242 235/60R18 K1a 130 A01 A12 A19
D, /-2D, /-N2D, /-N2E 100-242 255/50R18 K1c K2b A57 A99 S06
e9*2001/116*0068*..; 100-242 255/55R18 K1c K2b 131
e1*2001/116*0507*..;
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC60 110-240 235/55R18 A98 K1a K1b A01 A19 A57
U 110-240 235/60R18 A98 K1a K1b A99 KOV
e4*2007/46*1220*.. NoP S10
- ohne Radhaus-
Verbreiterungen
Volvo XC60 110-240 235/55R18 A98 A19 A57 A99
U 110-240 235/60R18 A98 KMV NoP
§ 22 50702, Erweiterung 03
e4*2007/46*1220*.. X5V S10
- mit Radhaus-
Verbreiterungen
(ww. Serie 8,5x21-
ET49,5)
Volvo XC60 110-240 235/55R18 A98 A19 A57 A99
U 110-240 235/60R18 A98 KMV NoP
e4*2007/46*1220*.. X6V S10
- mit Radhaus-
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC70 120-224 225/50R18 K1a A01 A12 A19
B, /-2D, /-N2D, /-N2E 120-224 235/50R18 K1c A99 Car KMV
e9*2001/116*0065*..; 120-224 245/45R18 K1a S06
e1*2001/116*0505*..; 120-224 255/45R18 K1c
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 9 von 18
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
§ 22 50702, Erweiterung 03
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
131 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1310 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
132 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1320 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
136 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1360 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 10 von 18

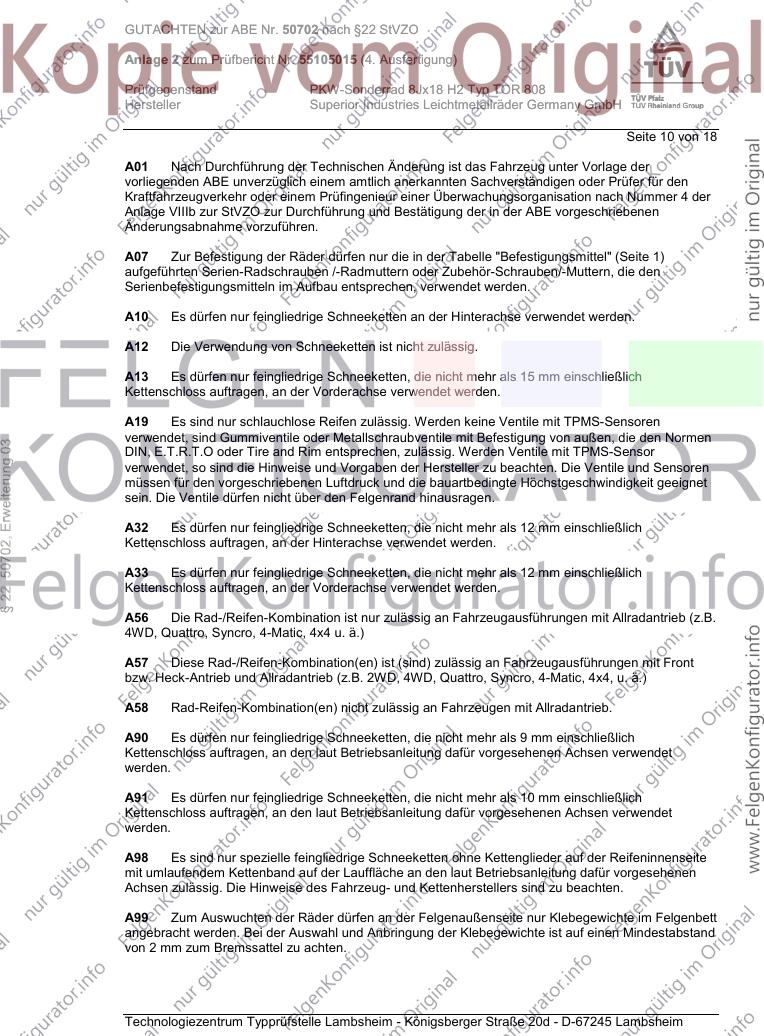

A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1)
aufgeführten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den
Serienbefestigungsmitteln im Aufbau entsprechen, verwendet werden.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
§ 22 50702, Erweiterung 03
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 11 von 18

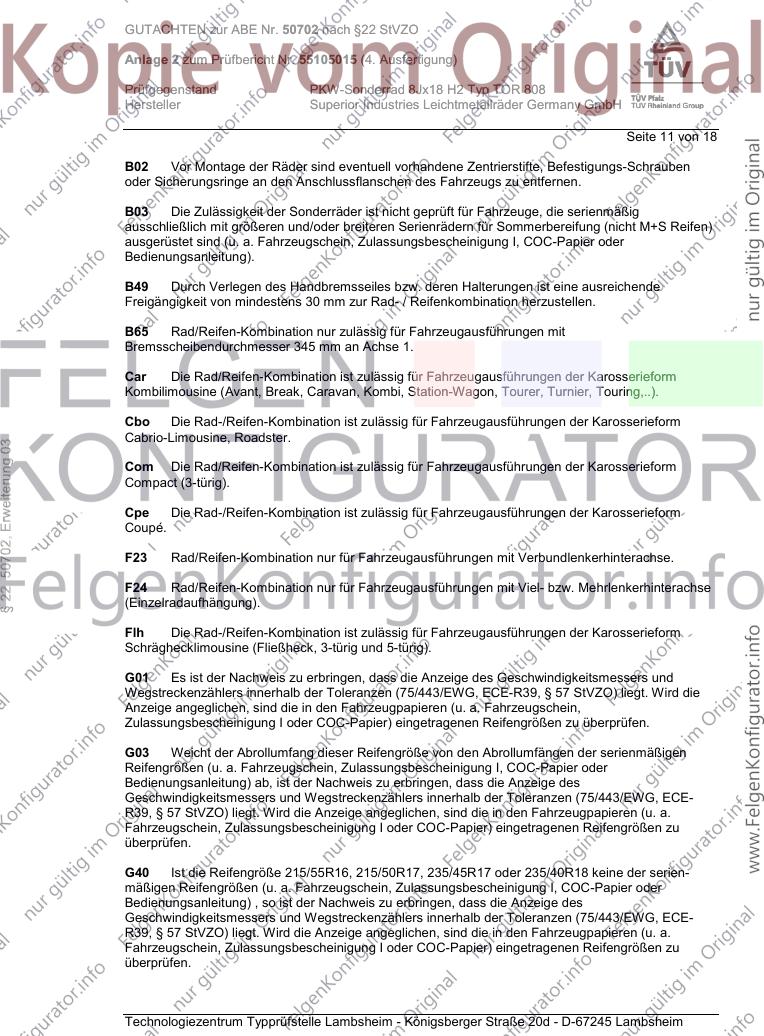

B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B49 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.
B65 Rad/Reifen-Kombination nur zulässig für Fahrzeugausführungen mit
Bremsscheibendurchmesser 345 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
§ 22 50702, Erweiterung 03
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Compact (3-türig).
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 12 von 18

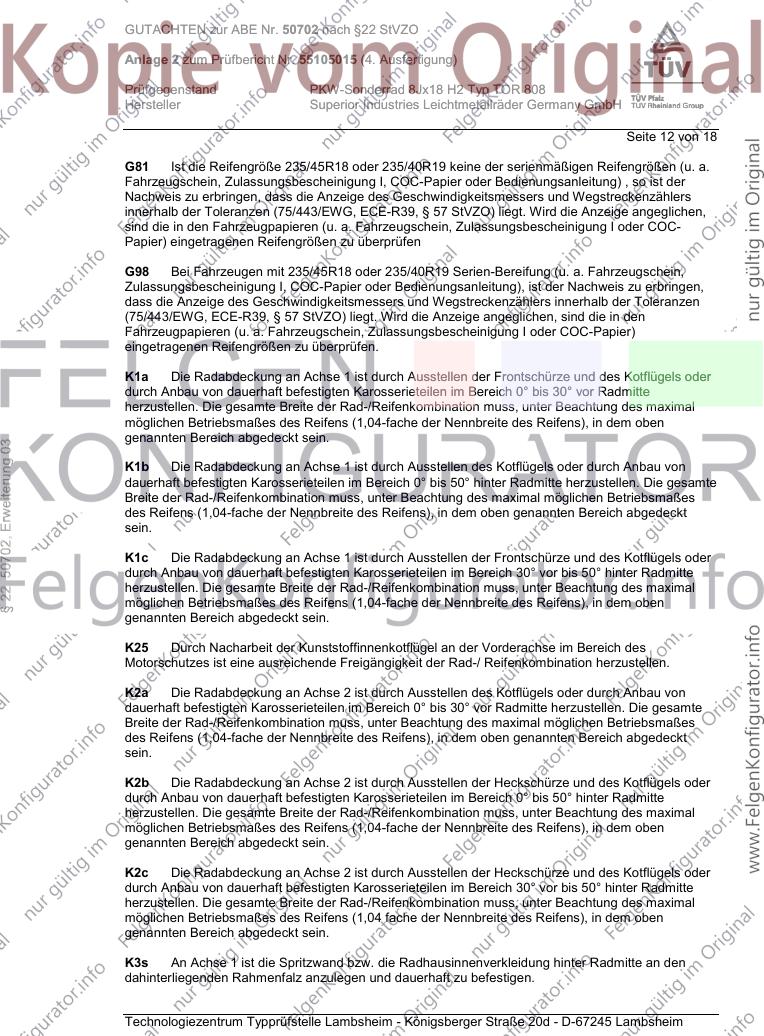

G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
§ 22 50702, Erweiterung 03
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 13 von 18
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die
Radhausinnenverkleidung ist anschließend dauerhaft neu zu befestigen.
§ 22 50702, Erweiterung 03
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

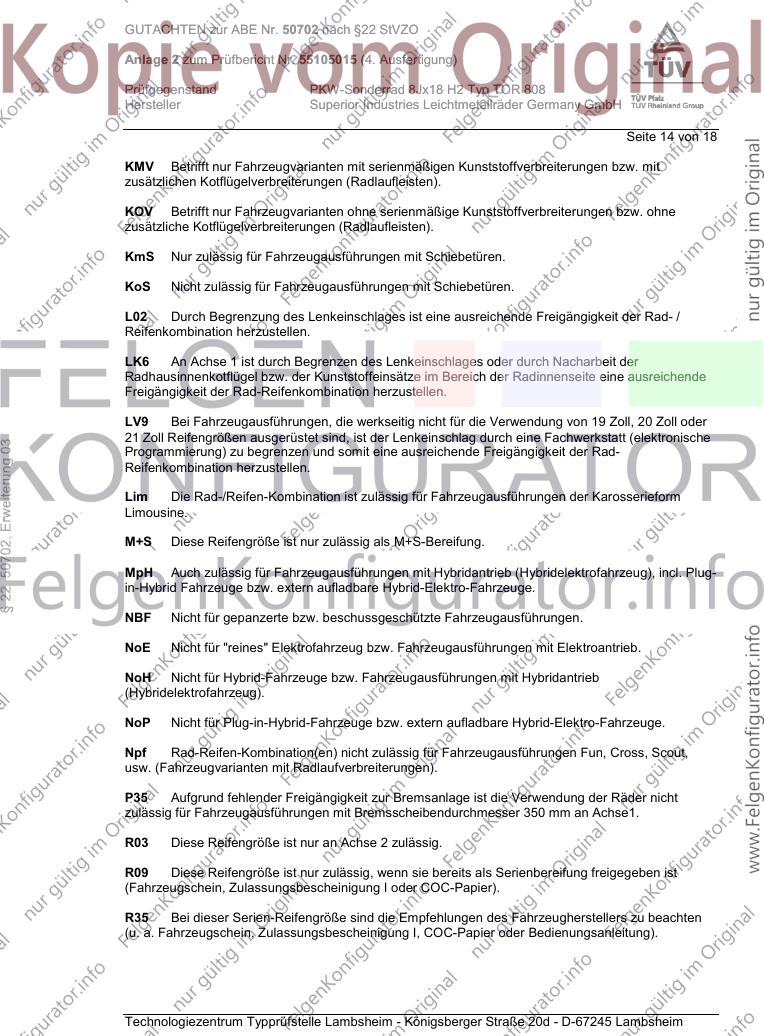

GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 14 von 18
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
LV9 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 19 Zoll, 20 Zoll oder
21 Zoll Reifengrößen ausgerüstet sind, ist der Lenkeinschlag durch eine Fachwerkstatt (elektronische
§ 22 50702, Erweiterung 03
Programmierung) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug), incl. Plug-
in-Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-in-Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 15 von 18
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
RV9 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen, die werkseitig für die
Verwendung von 19 Zoll, 20 Zoll oder 21 Zoll Reifengrößen ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
§ 22 50702, Erweiterung 03
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
S12 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S12 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

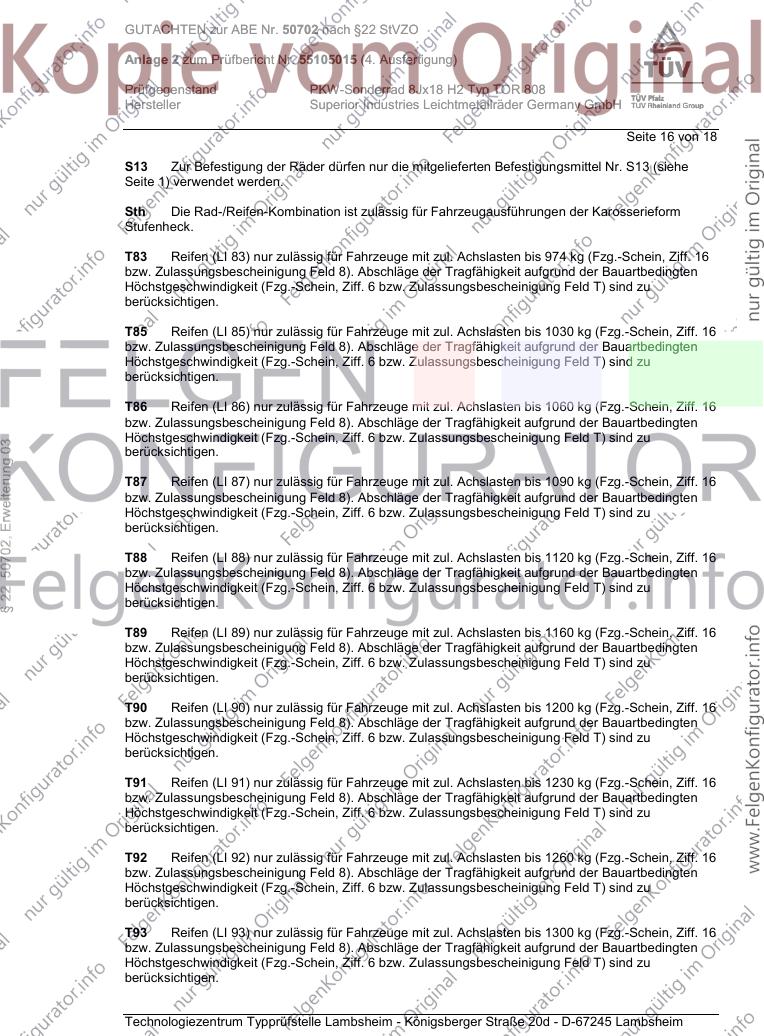

GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 16 von 18
S13 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S13 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
§ 22 50702, Erweiterung 03
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

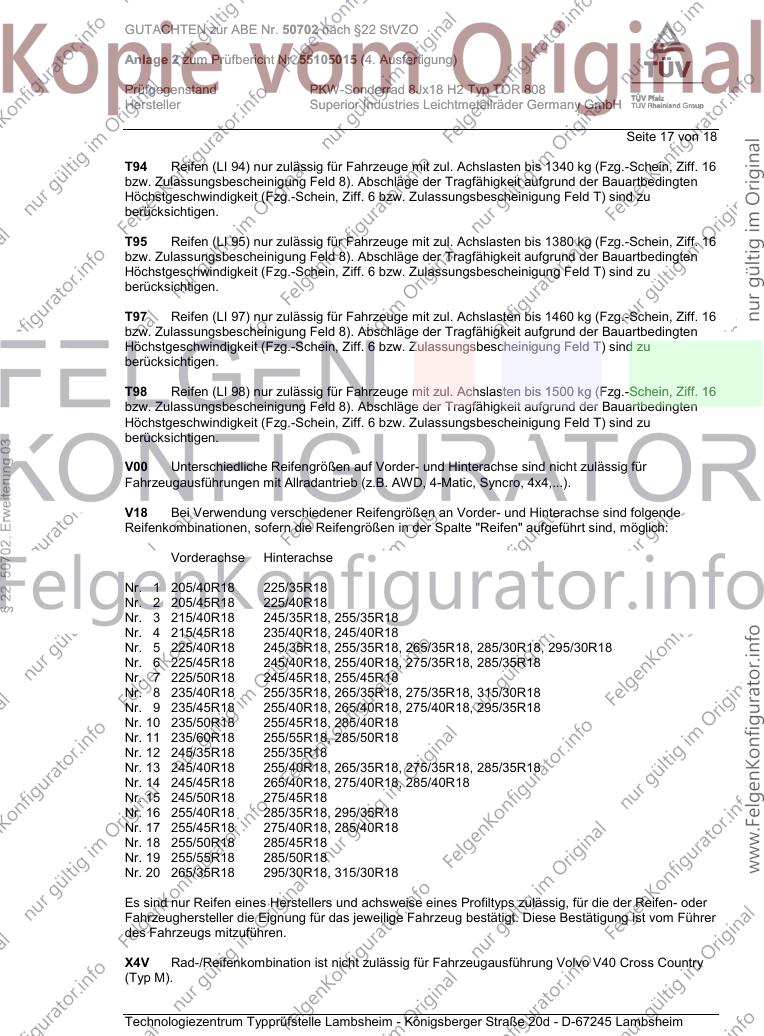

GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 17 von 18
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 50702, Erweiterung 03
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

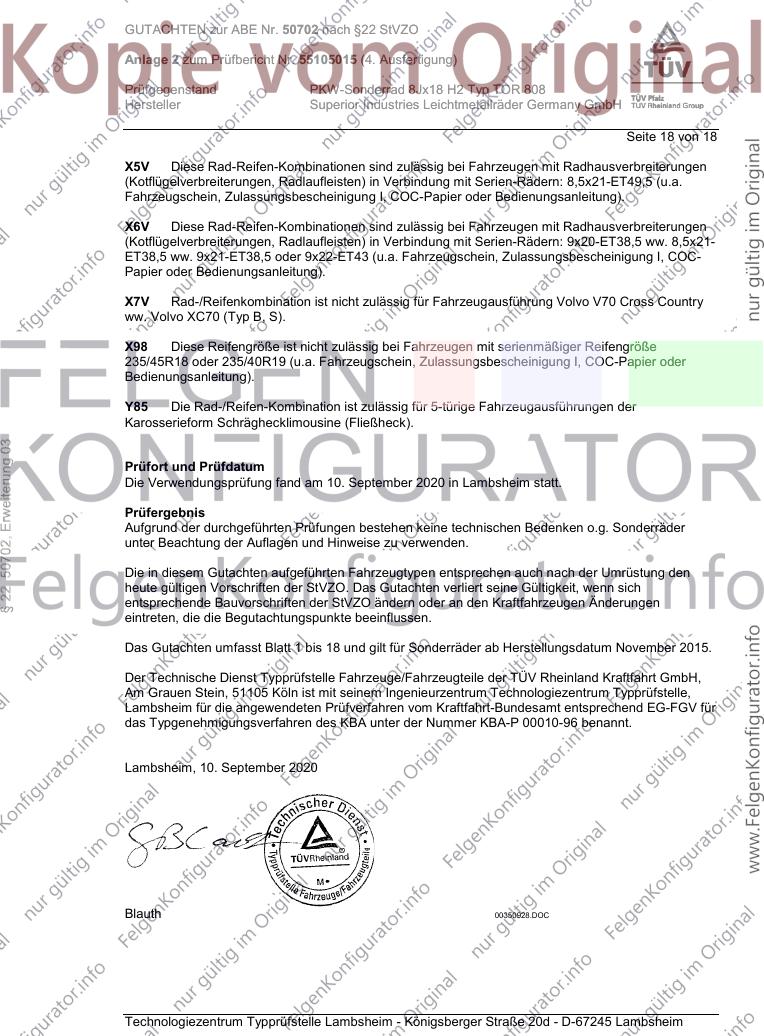

GUTACHTEN zur ABE Nr. 50702 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55105015 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18 H2 Typ TOR 808
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 18 von 18
X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-
ET38,5 ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
235/45R18 oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
§ 22 50702, Erweiterung 03
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 10. September 2020 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum November 2015.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 10. September 2020
Blauth 00350928.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Bad Dürkheim, 24.05.2019
3ÁHJHKLQZHLVH
für RIAL Leichtmetallfelgen
'DPLW6LHODQJH)UHXGHDQ,KUHQ5,$//HLFKWPHWDOOIHOJHQKDEHQEHDFKWHQ6LHELWWHGLHIROJHQGHQ3ÁHJHKLQ-
ZHLVH(LQÁVVHZLH%UHPVVWDXE6FKPXW])HXFKWLJNHLW6DO]XQG6WHLQHODVVHQVLFKQLFKWYHUPHLGHQDEHULKUH
$XVZLUNXQJDXIGLH)HOJHQOlVVWVLFKGXUFKVRUJIlOWLJH3ÁHJHEHVHLWLJHQRGHUPLQLPLHUHQ
5(,1,*81*6,17(59$//(
Bleiben Verschmutzungen längere Zeit auf der Felge haften, kann dies zu Dauerschäden führen. Deshalb empfehlen wir Reinigungs-
intervalle von höchstens zwei Wochen. Dabei sollten die Räder außen und innen gründlich von allen Verschmutzungen befreit werden.
In der Winterzeit sollten die Felgen einmal pro Woche gereinigt werden. Kleine Lackschäden sind unbedingt sofort mit Klarlack auszu-
bessern, um eine unterwandernde Korrosion zu vermeiden.
5(,1,*81*60,77(/
Warmes Wasser mit Spülmittel oder Auto-Shampoo sind die Mittel der Wahl. Sollten Sie sich für Felgenreiniger entscheiden, beachten
Sie unbedingt die Herstellerangaben und die vorgegebene Einwirkzeit. Verzichten Sie auf säure-, laugen- oder alkoholhaltige Reini-
gungsmittel, da diese den Lack und eventuell auch das Bremssystem in Mitleidenschaft ziehen können.
5(,1,*81*67,336
• Um ein Eintrocknen des Reinigers zu vermeiden, sollten die Felgen bei der Reinigung kalt sein
• Verwenden Sie nur saubere und weiche Schwämme oder Bürsten
• Aggressive Reinigungsgegenstände und -mittel wie Stahlwolle oder Scheuersand sind bei einer Reinigung von Leichtmetallfelgen
fehl am Platz
• Falls Sie sich für einen Felgenreiniger entscheiden, überschreiten Sie auf keinen Fall dessen maximale Einwirkzeit
• Nach dem Reinigungsvorgang ist der Reiniger gründlich abzuwaschen
• Zu einer sorgfältigen Reinigung gehören immer auch die Innenseiten
• Bessern Sie Lackschäden sofort aus, um Oxidation zu verhindern
• Mit handelsüblicher Felgenversiegelung sorgen Sie im Übrigen für zusätzlichen Schutz, aber auch hier sind unbedingt die
Herstellerangaben zu beachten.
• Autowaschanlagen mit härteren Bürsten sollten Sie meiden
'LH1LFKWEHDFKWXQJGLHVHU3ÁHJHKLQZHLVHIKUWQLFKW]XPJHQHUHOOHQ9HUOXVWGHU*DUDQWLHDQVSUFKHNDQQ
DEHU]X%HVFKlGLJXQJHQGHU/HLFKWPHWDOOIHOJHQIKUHQGLHQDFKGHQYRUVWHKHQGHQ*DUDQWLHEHGLQJXQJHQ
QLFKWXQWHUGLH*DUDQWLHIDOOHQ
*$5$17,($86)$//%(,'(562*(1$117(1Å237,6&+(15$'$8)%(5(,781*´
EinigeWerkstätten bieten eine optische Rad- oder Felgenaufbereitung an und versprechen damit Schäden am Rad zu reparieren. Dieser
Vorgang ist ein schwerer Eingriff in die Beschaffenheit und Festigkeit einer Felge, z.B. durch spanende Verfahren oder starke Erhitzung,
und führt deshalb zum (UO|VFKHQGHU*DUDQWLH! Aus Sicherheitsgründen raten wir dringend von der optischen Radaufbereitung ab.
Hersteller:
SUPERIOR INDUSTRIES Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
67098 Bad Dürkheim
Germany
Tel.: +49 6322 9899 - 6000
ZZZULDOGH
Fax: +49 6322 9899 - 6001
E-Mail: kundenservice@supind.com

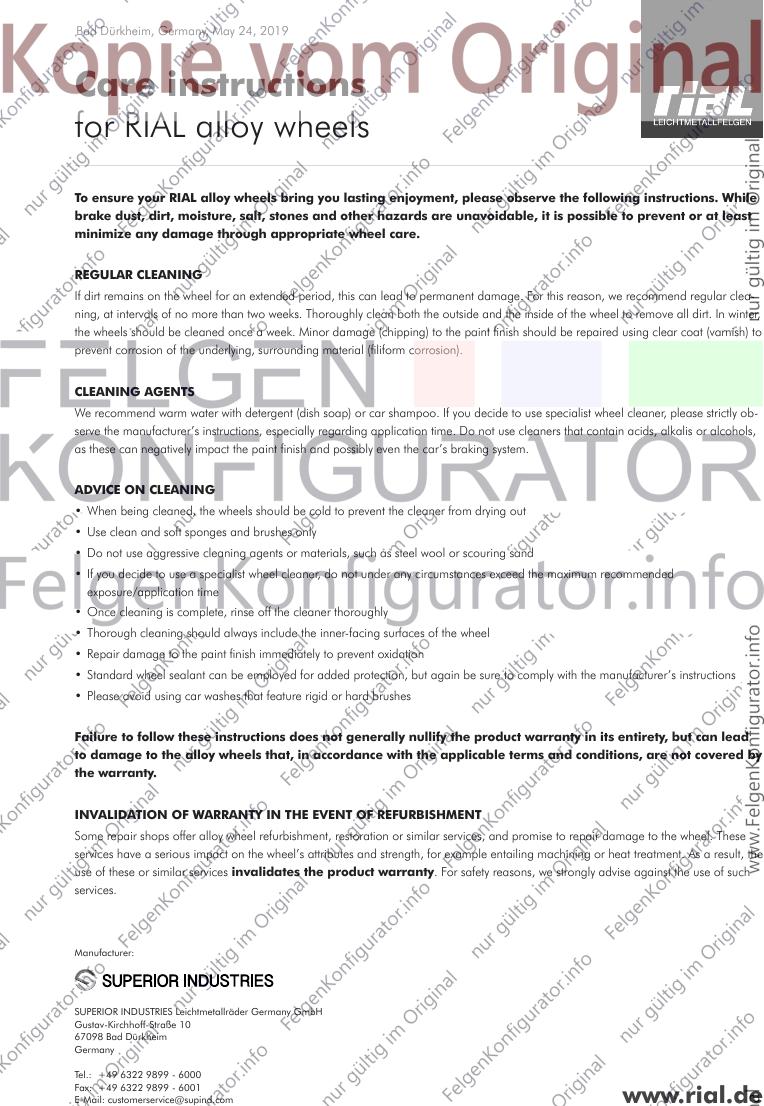

Bad Dürkheim, Germany, May 24, 2019
&DUHLQVWUXFWLRQV
for RIAL alloy wheels
7RHQVXUH\RXU5,$/DOOR\ZKHHOVEULQJ\RXODVWLQJHQMR\PHQWSOHDVHREVHUYHWKHIROORZLQJLQVWUXFWLRQV:KLOH
EUDNHGXVWGLUWPRLVWXUHVDOWVWRQHVDQGRWKHUKD]DUGVDUHXQDYRLGDEOHLWLVSRVVLEOHWRSUHYHQWRUDWOHDVW
PLQLPL]HDQ\GDPDJHWKURXJKDSSURSULDWHZKHHOFDUH
5(*8/$5&/($1,1*
If dirt remains on the wheel for an extended period, this can lead to permanent damage. For this reason, we recommend regular clea-
ning, at intervals of no more than two weeks. Thoroughly clean both the outside and the inside of the wheel to remove all dirt. In winter,
WKHZKHHOVVKRXOGEHFOHDQHGRQFHDZHHN0LQRUGDPDJH FKLSSLQJ WRWKHSDLQWÀQLVKVKRXOGEHUHSDLUHGXVLQJFOHDUFRDW YDUQLVK WR
SUHYHQWFRUURVLRQRIWKHXQGHUO\LQJVXUURXQGLQJPDWHULDO ÀOLIRUPFRUURVLRQ
&/($1,1*$*(176
We recommend warm water with detergent (dish soap) or car shampoo. If you decide to use specialist wheel cleaner, please strictly ob-
serve the manufacturer’s instructions, especially regarding application time. Do not use cleaners that contain acids, alkalis or alcohols,
DVWKHVHFDQQHJDWLYHO\LPSDFWWKHSDLQWÀQLVKDQGSRVVLEO\HYHQWKHFDU·VEUDNLQJV\VWHP
$'9,&(21&/($1,1*
• When being cleaned, the wheels should be cold to prevent the cleaner from drying out
• Use clean and soft sponges and brushes only
• Do not use aggressive cleaning agents or materials, such as steel wool or scouring sand
• If you decide to use a specialist wheel cleaner, do not under any circumstances exceed the maximum recommended
exposure/application time
• Once cleaning is complete, rinse off the cleaner thoroughly
• Thorough cleaning should always include the inner-facing surfaces of the wheel
5HSDLUGDPDJHWRWKHSDLQWÀQLVKLPPHGLDWHO\WRSUHYHQWR[LGDWLRQ
• Standard wheel sealant can be employed for added protection, but again be sure to comply with the manufacturer’s instructions
• Please avoid using car washes that feature rigid or hard brushes
)DLOXUHWRIROORZWKHVHLQVWUXFWLRQVGRHVQRWJHQHUDOO\QXOOLI\WKHSURGXFWZDUUDQW\LQLWVHQWLUHW\EXWFDQOHDG
WRGDPDJHWRWKHDOOR\ZKHHOVWKDWLQDFFRUGDQFHZLWKWKHDSSOLFDEOHWHUPVDQGFRQGLWLRQVDUHQRWFRYHUHGE\
WKHZDUUDQW\
,19$/,'$7,212):$55$17<,17+((9(172)5()85%,6+0(17
Some repair shops offer alloy wheel refurbishment, restoration or similar services, and promise to repair damage to the wheel. These
services have a serious impact on the wheel’s attributes and strength, for example entailing machining or heat treatment. As a result, the
use of these or similar servicesLQYDOLGDWHVWKHSURGXFWZDUUDQW\. For safety reasons, we strongly advise against the use of such
services.
Manufacturer:
SUPERIOR INDUSTRIES Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
67098 Bad Dürkheim
Germany
Tel.: +49 6322 9899 - 6000
ZZZULDOGH
Fax: +49 6322 9899 - 6001
E-Mail: customerservice@supind.com
