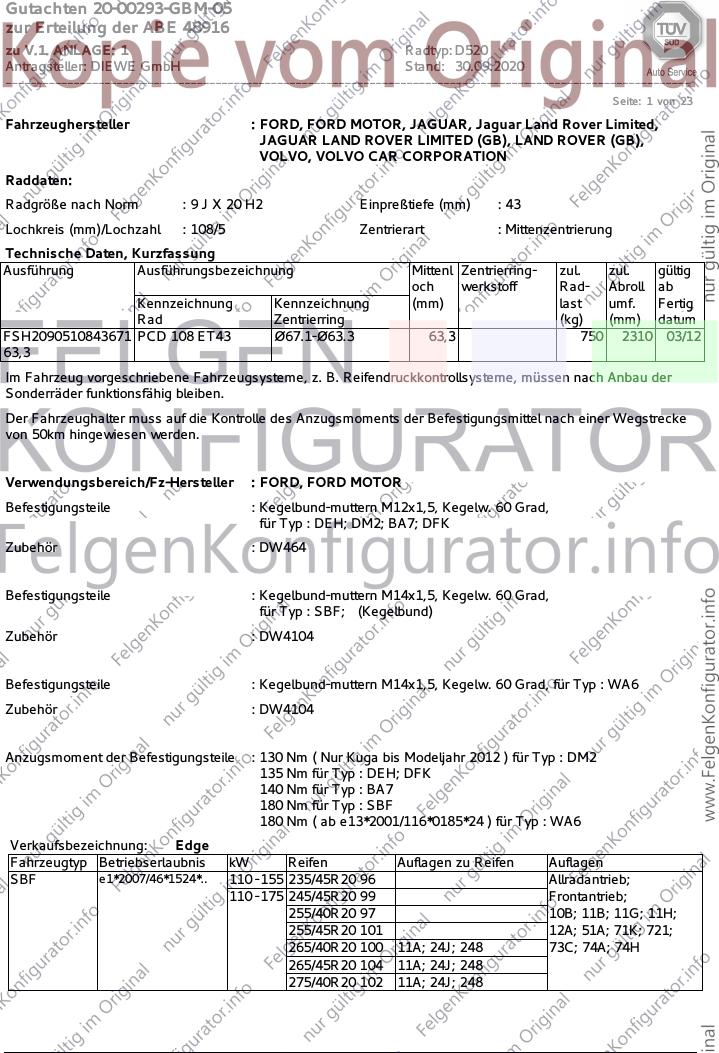

Gutachten 20-00293-GBM-05
zur Erteilung der ABE 48916
zu V.1. ANLAGE: 1 Radtyp: D520
Antragsteller: DIEWE GmbH Stand: 30.09.2020
_______________________________________________________________________________________________________________
Seite: 1 von 23
Fahrzeughersteller : FORD, FORD MOTOR, JAGUAR, Jaguar Land Rover Limited,
JAGUAR LAND ROVER LIMITED (GB), LAND ROVER (GB),
VOLVO, VOLVO CAR CORPORATION
Raddaten:
Radgröße nach Norm : 9 J X 20 H2 Einpreßtiefe (mm) : 43
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
FSH2090510843671 PCD 108 ET43 Ø67.1-Ø63.3 63,3 750 2310 03/12
63,3
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : FORD, FORD MOTOR
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad,
für Typ : DEH; DM2; BA7; DFK
Zubehör : DW464
Befestigungsteile : Kegelbund-muttern M14x1,5, Kegelw. 60 Grad,
für Typ : SBF; (Kegelbund)
Zubehör : DW4104
Befestigungsteile : Kegelbund-muttern M14x1,5, Kegelw. 60 Grad, für Typ : WA6
Zubehör : DW4104
Anzugsmoment der Befestigungsteile : 130 Nm ( Nur Kuga bis Modeljahr 2012 ) für Typ : DM2
135 Nm für Typ : DEH; DFK
140 Nm für Typ : BA7
180 Nm für Typ : SBF
180 Nm ( ab e13*2001/116*0185*24 ) für Typ : WA6
Verkaufsbezeichnung: Edge
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
SBF e1*2007/46*1524*.. 110 - 155 235/45R20 96 Allradantrieb;
110 - 175 245/45R20 99 Frontantrieb;
255/40R20 97 10B; 11B; 11G; 11H;
255/45R20 101 12A; 51A; 71K; 721;
265/40R20 100 11A; 24J; 248 73C; 74A; 74H
265/45R20 104 11A; 24J; 248
275/40R20 102 11A; 24J; 248
Gutachten 20-00293-GBM-05
zur Erteilung der ABE 48916
zu V.1. ANLAGE: 1 Radtyp: D520
Antragsteller: DIEWE GmbH Stand: 30.09.2020
_______________________________________________________________________________________________________________

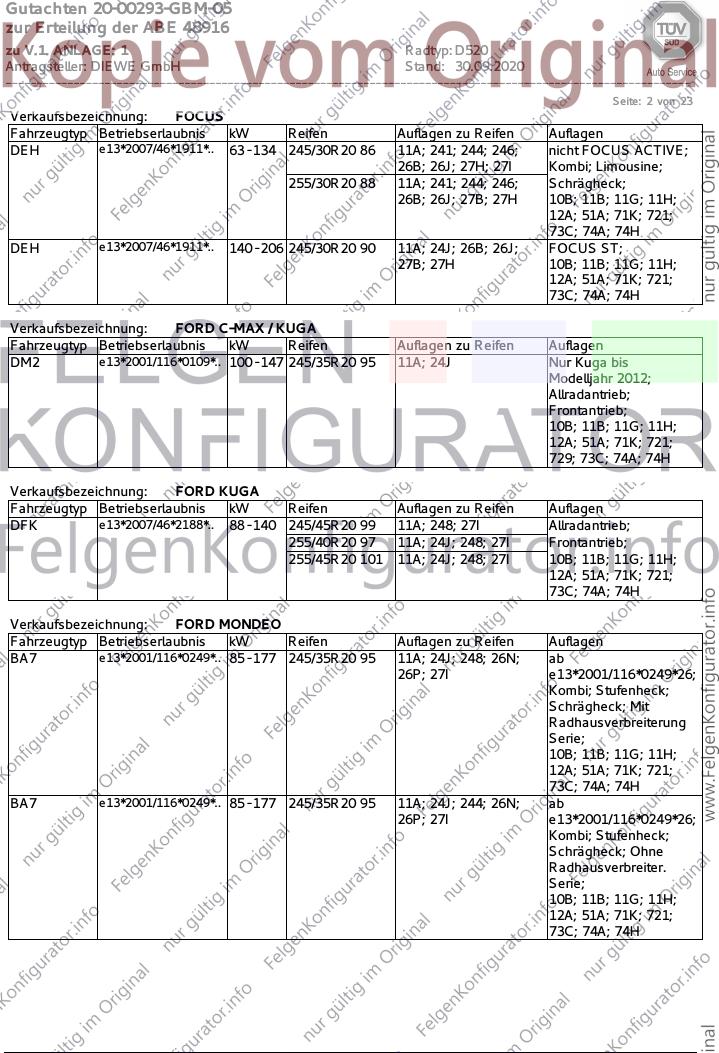

Seite: 2 von 23

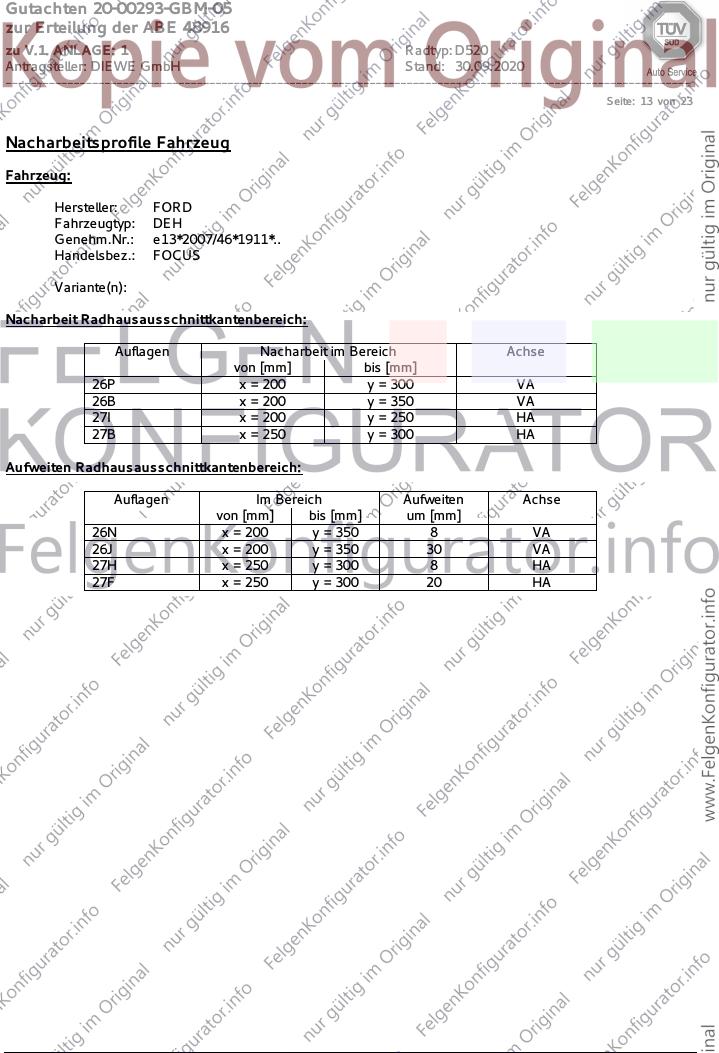

Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DEH e13*2007/46*1911*.. 63 - 134 245/30R20 86 11A; 241; 244; 246; nicht FOCUS ACTIVE;
26B; 26J; 27H; 27I Kombi; Limousine;
255/30R20 88 11A; 241; 244; 246; Schrägheck;
26B; 26J; 27B; 27H 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H
DEH e13*2007/46*1911*.. 140 - 206 245/30R20 90 11A; 24J; 26B; 26J; FOCUS ST;
27B; 27H 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 100 - 147 245/35R20 95 11A; 24J Nur Kuga bis
Modelljahr 2012;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H
Verkaufsbezeichnung: FORD KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DFK e13*2007/46*2188*.. 88 - 140 245/45R20 99 11A; 248; 27I Allradantrieb;
255/40R20 97 11A; 24J; 248; 27I Frontantrieb;
255/45R20 101 11A; 24J; 248; 27I 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 85 - 177 245/35R20 95 11A; 24J; 248; 26N; ab
26P; 27I e13*2001/116*0249*26;
Kombi; Stufenheck;
Schrägheck; Mit
Radhausverbreiterung
Serie;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H
BA7 e13*2001/116*0249*.. 85 - 177 245/35R20 95 11A; 24J; 244; 26N; ab
26P; 27I e13*2001/116*0249*26;
Kombi; Stufenheck;
Schrägheck; Ohne
Radhausverbreiter.
Serie;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H

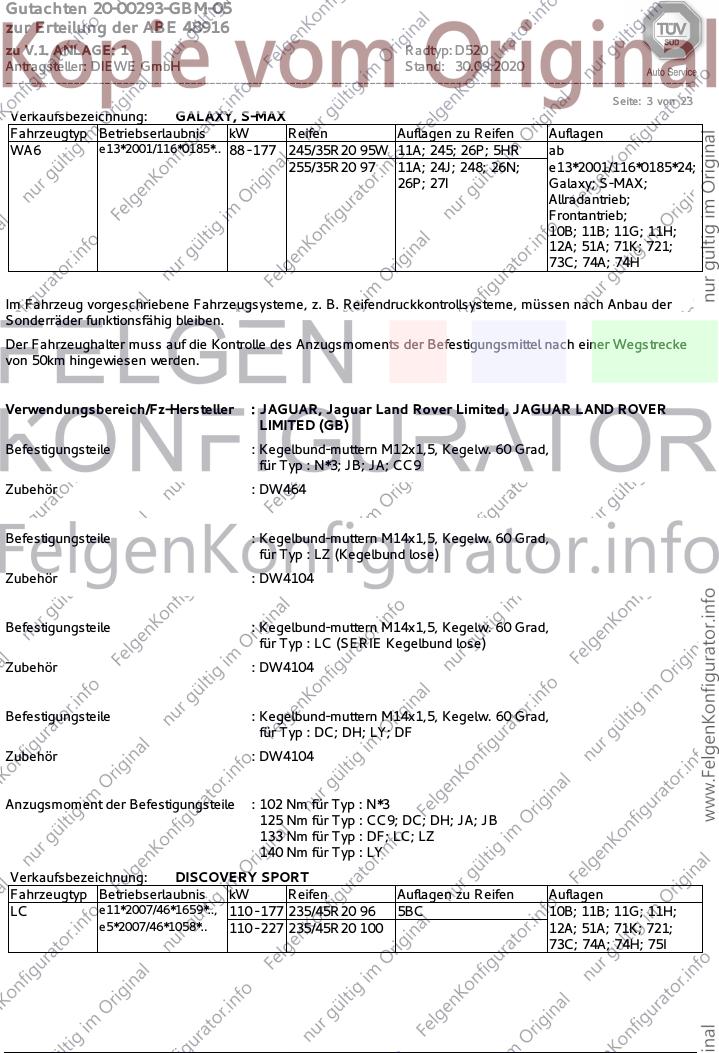

Gutachten 20-00293-GBM-05
zur Erteilung der ABE 48916
zu V.1. ANLAGE: 1 Radtyp: D520
Antragsteller: DIEWE GmbH Stand: 30.09.2020
_______________________________________________________________________________________________________________
Seite: 3 von 23
Verkaufsbezeichnung: GALAXY, S-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WA6 e13*2001/116*0185*.. 88 - 177 245/35R20 95W 11A; 245; 26P; 5HR ab
255/35R20 97 11A; 24J; 248; 26N; e13*2001/116*0185*24;
26P; 27I Galaxy; S-MAX;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : JAGUAR, Jaguar Land Rover Limited, JAGUAR LAND ROVER
LIMITED (GB)
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad,
für Typ : N*3; JB; JA; CC9
Zubehör : DW464
Befestigungsteile : Kegelbund-muttern M14x1,5, Kegelw. 60 Grad,
für Typ : LZ (Kegelbund lose)
Zubehör : DW4104
Befestigungsteile : Kegelbund-muttern M14x1,5, Kegelw. 60 Grad,
für Typ : LC (SERIE Kegelbund lose)
Zubehör : DW4104
Befestigungsteile : Kegelbund-muttern M14x1,5, Kegelw. 60 Grad,
für Typ : DC; DH; LY; DF
Zubehör : DW4104
Anzugsmoment der Befestigungsteile : 102 Nm für Typ : N*3
125 Nm für Typ : CC9; DC; DH; JA; JB
133 Nm für Typ : DF; LC; LZ
140 Nm für Typ : LY
Verkaufsbezeichnung: DISCOVERY SPORT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LC e11*2007/46*1659*.., 110 - 177 235/45R20 96 5BC 10B; 11B; 11G; 11H;
e5*2007/46*1058*.. 110 - 227 235/45R20 100 12A; 51A; 71K; 721;
73C; 74A; 74H; 75I
Gutachten 20-00293-GBM-05
zur Erteilung der ABE 48916
zu V.1. ANLAGE: 1 Radtyp: D520
Antragsteller: DIEWE GmbH Stand: 30.09.2020
_______________________________________________________________________________________________________________

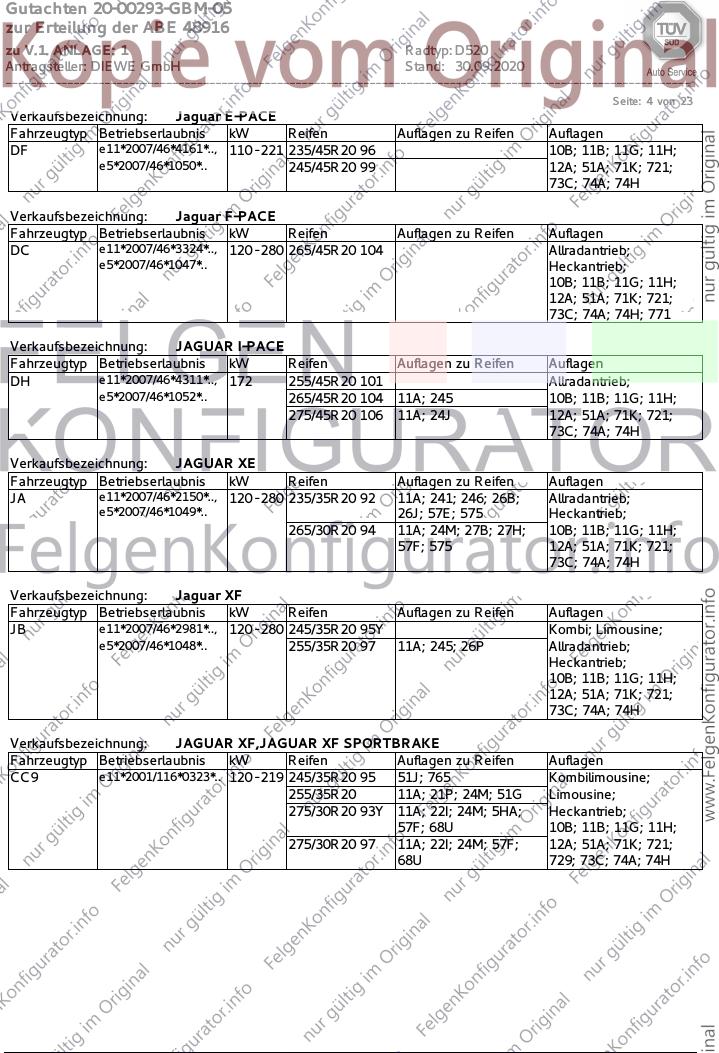

Seite: 4 von 23
Verkaufsbezeichnung: Jaguar E-PACE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DF e11*2007/46*4161*.., 110 - 221 235/45R20 96 10B; 11B; 11G; 11H;
e5*2007/46*1050*.. 245/45R20 99 12A; 51A; 71K; 721;
73C; 74A; 74H
Verkaufsbezeichnung: Jaguar F-PACE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DC e11*2007/46*3324*.., 120 - 280 265/45R20 104 Allradantrieb;
e5*2007/46*1047*.. Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 771
Verkaufsbezeichnung: JAGUAR I-PACE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DH e11*2007/46*4311*.., 172 255/45R20 101 Allradantrieb;
e5*2007/46*1052*.. 265/45R20 104 11A; 245 10B; 11B; 11G; 11H;
275/45R20 106 11A; 24J 12A; 51A; 71K; 721;
73C; 74A; 74H
Verkaufsbezeichnung: JAGUAR XE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JA e11*2007/46*2150*.., 120 - 280 235/35R20 92 11A; 241; 246; 26B; Allradantrieb;
e5*2007/46*1049*.. 26J; 57E; 575 Heckantrieb;
265/30R20 94 11A; 24M; 27B; 27H; 10B; 11B; 11G; 11H;
57F; 575 12A; 51A; 71K; 721;
73C; 74A; 74H

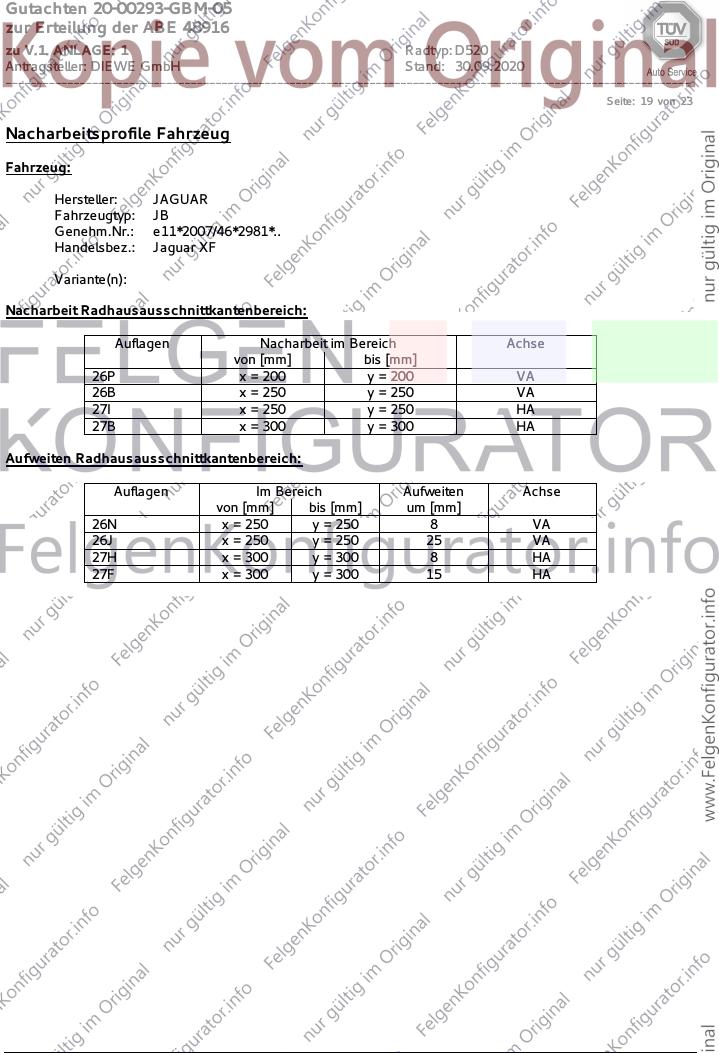

Verkaufsbezeichnung: Jaguar XF
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
JB e11*2007/46*2981*.., 120 - 280 245/35R20 95Y Kombi; Limousine;
e5*2007/46*1048*.. 255/35R20 97 11A; 245; 26P Allradantrieb;
Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H
Verkaufsbezeichnung: JAGUAR XF,JAGUAR XF SPORTBRAKE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CC9 e11*2001/116*0323*.. 120 - 219 245/35R20 95 51J; 765 Kombilimousine;
255/35R20 11A; 21P; 24M; 51G Limousine;
275/30R20 93Y 11A; 22I; 24M; 5HA; Heckantrieb;
57F; 68U 10B; 11B; 11G; 11H;
275/30R20 97 11A; 22I; 24M; 57F; 12A; 51A; 71K; 721;
68U 729; 73C; 74A; 74H

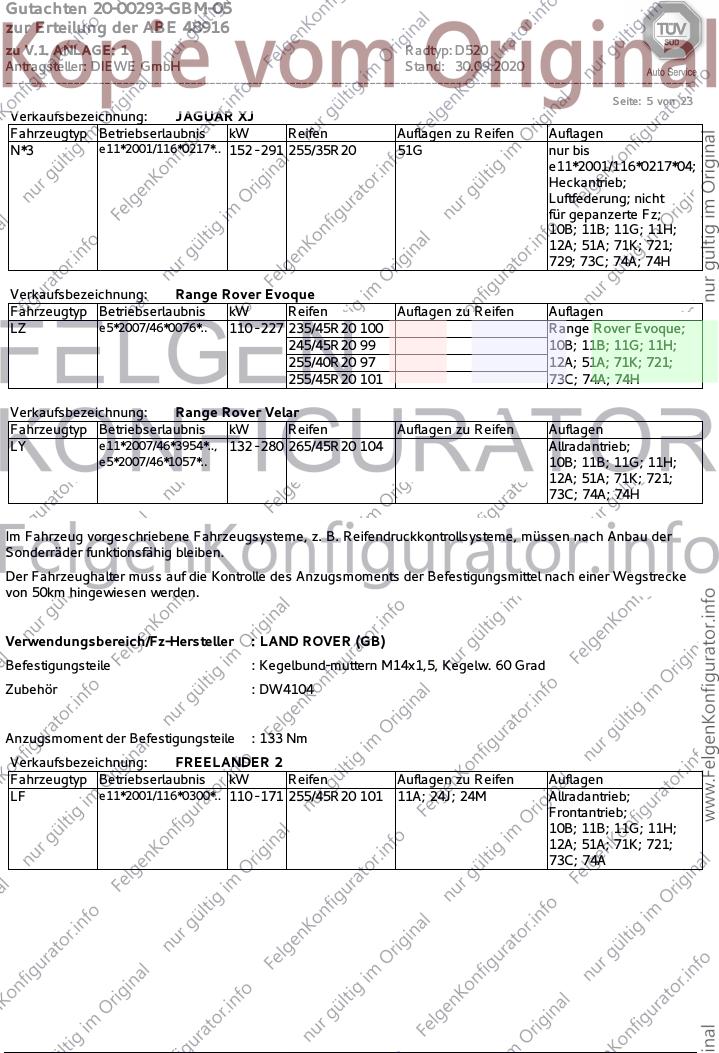

Gutachten 20-00293-GBM-05
zur Erteilung der ABE 48916
zu V.1. ANLAGE: 1 Radtyp: D520
Antragsteller: DIEWE GmbH Stand: 30.09.2020
_______________________________________________________________________________________________________________
Seite: 5 von 23
Verkaufsbezeichnung: JAGUAR XJ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
N*3 e11*2001/116*0217*.. 152 - 291 255/35R20 51G nur bis
e11*2001/116*0217*04;
Heckantrieb;
Luftfederung; nicht
für gepanzerte Fz;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H
Verkaufsbezeichnung: Range Rover Evoque
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LZ e5*2007/46*0076*.. 110 - 227 235/45R20 100 Range Rover Evoque;
245/45R20 99 10B; 11B; 11G; 11H;
255/40R20 97 12A; 51A; 71K; 721;
255/45R20 101 73C; 74A; 74H
Verkaufsbezeichnung: Range Rover Velar
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LY e11*2007/46*3954*.., 132 - 280 265/45R20 104 Allradantrieb;
e5*2007/46*1057*.. 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : LAND ROVER (GB)
Befestigungsteile : Kegelbund-muttern M14x1,5, Kegelw. 60 Grad
Zubehör : DW4104
Anzugsmoment der Befestigungsteile : 133 Nm
Verkaufsbezeichnung: FREELANDER 2
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LF e11*2001/116*0300*.. 110 - 171 255/45R20 101 11A; 24J; 24M Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A

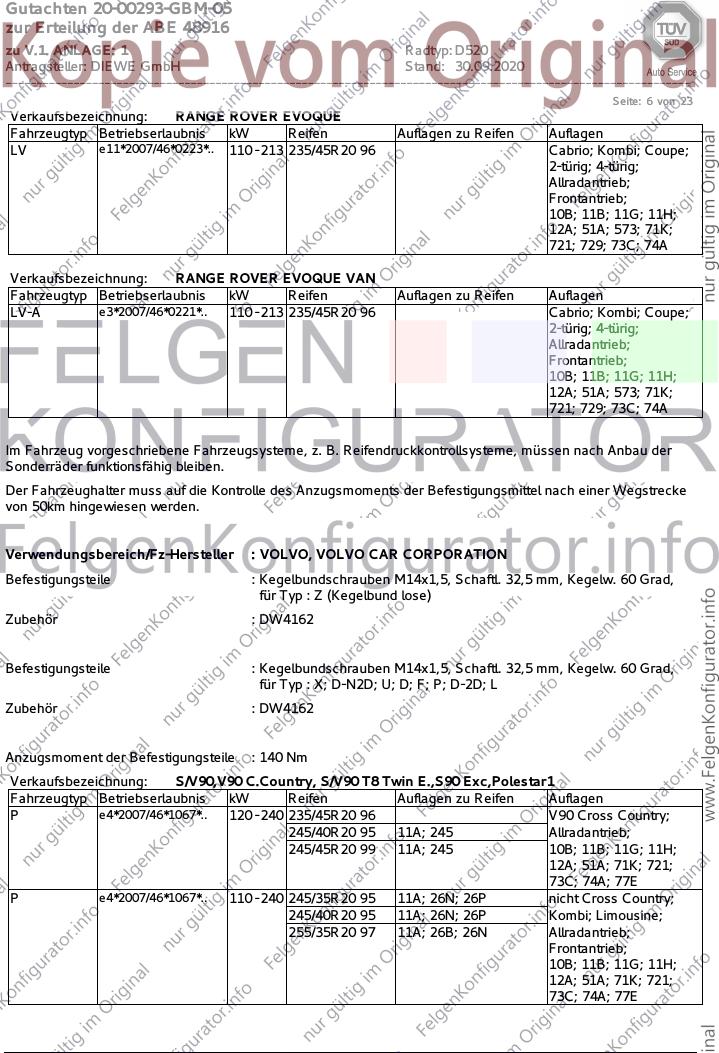

Gutachten 20-00293-GBM-05
zur Erteilung der ABE 48916
zu V.1. ANLAGE: 1 Radtyp: D520
Antragsteller: DIEWE GmbH Stand: 30.09.2020
_______________________________________________________________________________________________________________
Seite: 6 von 23
Verkaufsbezeichnung: RANGE ROVER EVOQUE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LV e11*2007/46*0223*.. 110 - 213 235/45R20 96 Cabrio; Kombi; Coupe;
2-türig; 4-türig;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74A
Verkaufsbezeichnung: RANGE ROVER EVOQUE VAN
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
LV-A e3*2007/46*0221*.. 110 - 213 235/45R20 96 Cabrio; Kombi; Coupe;
2-türig; 4-türig;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74A
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : VOLVO, VOLVO CAR CORPORATION
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 32,5 mm, Kegelw. 60 Grad,
für Typ : Z (Kegelbund lose)
Zubehör : DW4162
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 32,5 mm, Kegelw. 60 Grad,
für Typ : X; D-N2D; U; D; F; P; D-2D; L
Zubehör : DW4162
Anzugsmoment der Befestigungsteile : 140 Nm
Verkaufsbezeichnung: S/V90,V90 C.Country, S/V90 T8 Twin E.,S90 Exc,Polestar1
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P e4*2007/46*1067*.. 120 - 240 235/45R20 96 V90 Cross Country;
245/40R20 95 11A; 245 Allradantrieb;
245/45R20 99 11A; 245 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 77E
P e4*2007/46*1067*.. 110 - 240 245/35R20 95 11A; 26N; 26P nicht Cross Country;
245/40R20 95 11A; 26N; 26P Kombi; Limousine;
255/35R20 97 11A; 26B; 26N Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 77E
Gutachten 20-00293-GBM-05
zur Erteilung der ABE 48916
zu V.1. ANLAGE: 1 Radtyp: D520
Antragsteller: DIEWE GmbH Stand: 30.09.2020
_______________________________________________________________________________________________________________

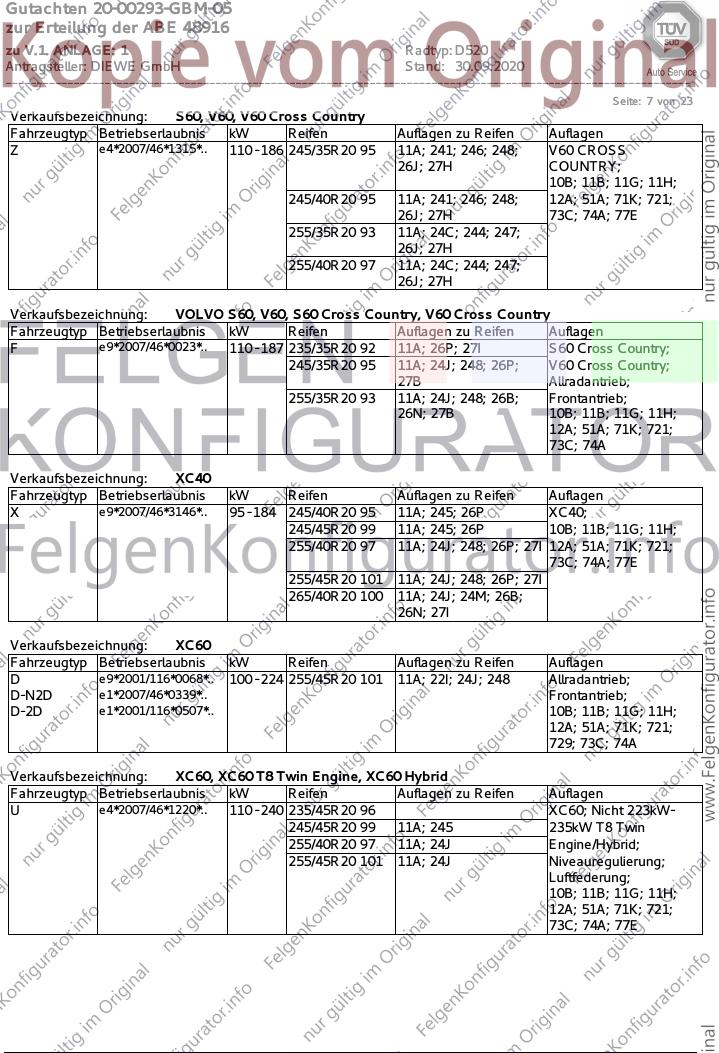

Seite: 7 von 23
Verkaufsbezeichnung: S60, V60, V60 Cross Country
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z e4*2007/46*1315*.. 110 - 186 245/35R20 95 11A; 241; 246; 248; V60 CROSS
26J; 27H COUNTRY;
10B; 11B; 11G; 11H;
245/40R20 95 11A; 241; 246; 248; 12A; 51A; 71K; 721;
26J; 27H 73C; 74A; 77E
255/35R20 93 11A; 24C; 244; 247;
26J; 27H
255/40R20 97 11A; 24C; 244; 247;
26J; 27H
Verkaufsbezeichnung: VOLVO S60, V60, S60 Cross Country, V60 Cross Country
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F e9*2007/46*0023*.. 110 - 187 235/35R20 92 11A; 26P; 27I S60 Cross Country;
245/35R20 95 11A; 24J; 248; 26P; V60 Cross Country;
27B Allradantrieb;
255/35R20 93 11A; 24J; 248; 26B; Frontantrieb;
26N; 27B 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A
Verkaufsbezeichnung: XC40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X e9*2007/46*3146*.. 95 - 184 245/40R20 95 11A; 245; 26P XC40;
245/45R20 99 11A; 245; 26P 10B; 11B; 11G; 11H;
255/40R20 97 11A; 24J; 248; 26P; 27I 12A; 51A; 71K; 721;
73C; 74A; 77E
255/45R20 101 11A; 24J; 248; 26P; 27I
265/40R20 100 11A; 24J; 24M; 26B;
26N; 27I
Verkaufsbezeichnung: XC60
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
D e9*2001/116*0068*.. 100 - 224 255/45R20 101 11A; 22I; 24J; 248 Allradantrieb;
D-N2D e1*2007/46*0339*.. Frontantrieb;
D-2D e1*2001/116*0507*.. 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A
Verkaufsbezeichnung: XC60, XC60 T8 Twin Engine, XC60 Hybrid
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
U e4*2007/46*1220*.. 110 - 240 235/45R20 96 XC60; Nicht 223kW-
245/45R20 99 11A; 245 235kW T8 Twin
255/40R20 97 11A; 24J Engine/Hybrid;
255/45R20 101 11A; 24J Niveauregulierung;
Luftfederung;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 77E
Gutachten 20-00293-GBM-05
zur Erteilung der ABE 48916
zu V.1. ANLAGE: 1 Radtyp: D520
Antragsteller: DIEWE GmbH Stand: 30.09.2020
_______________________________________________________________________________________________________________

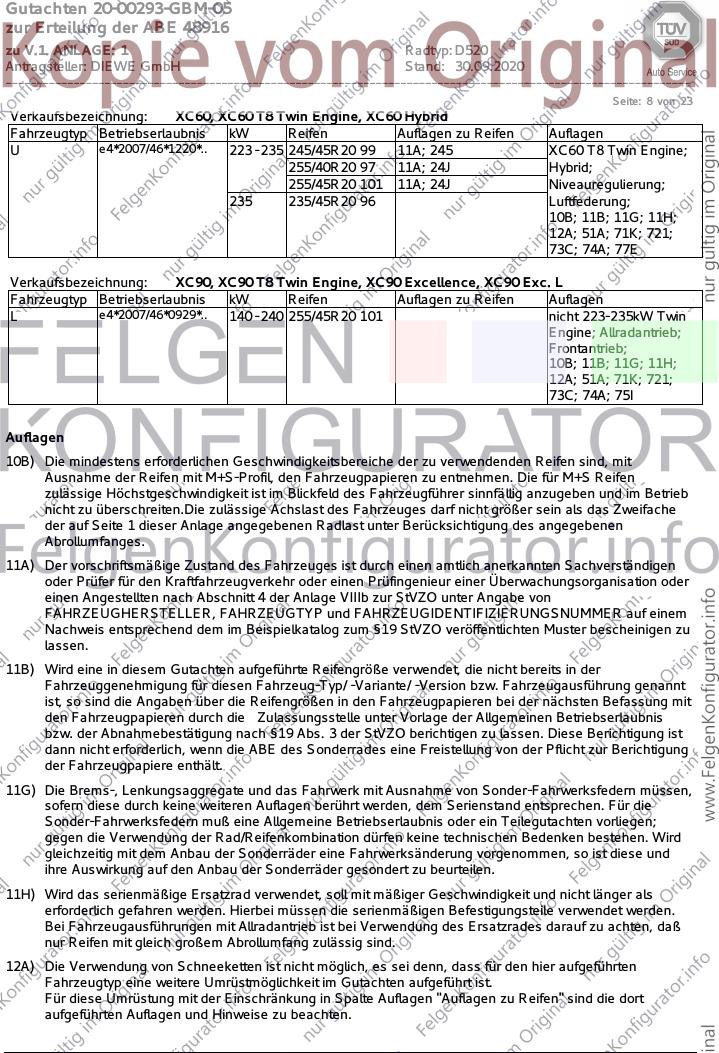

Seite: 8 von 23
Verkaufsbezeichnung: XC60, XC60 T8 Twin Engine, XC60 Hybrid
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
U e4*2007/46*1220*.. 223 - 235 245/45R20 99 11A; 245 XC60 T8 Twin Engine;
255/40R20 97 11A; 24J Hybrid;
255/45R20 101 11A; 24J Niveauregulierung;
235 235/45R20 96 Luftfederung;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 77E
Verkaufsbezeichnung: XC90, XC90 T8 Twin Engine, XC90 Excellence, XC90 Exc. L
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
L e4*2007/46*0929*.. 140 - 240 255/45R20 101 nicht 223-235kW Twin
Engine; Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 75I
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind, mit
Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu entnehmen. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und im Betrieb
nicht zu überschreiten.Die zulässige Achslast des Fahrzeuges darf nicht größer sein als das Zweifache
der auf Seite 1 dieser Anlage angegebenen Radlast unter Berücksichtigung des angegebenen
Abrollumfanges.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
Gutachten 20-00293-GBM-05
zur Erteilung der ABE 48916
zu V.1. ANLAGE: 1 Radtyp: D520
Antragsteller: DIEWE GmbH Stand: 30.09.2020
_______________________________________________________________________________________________________________
Seite: 9 von 23

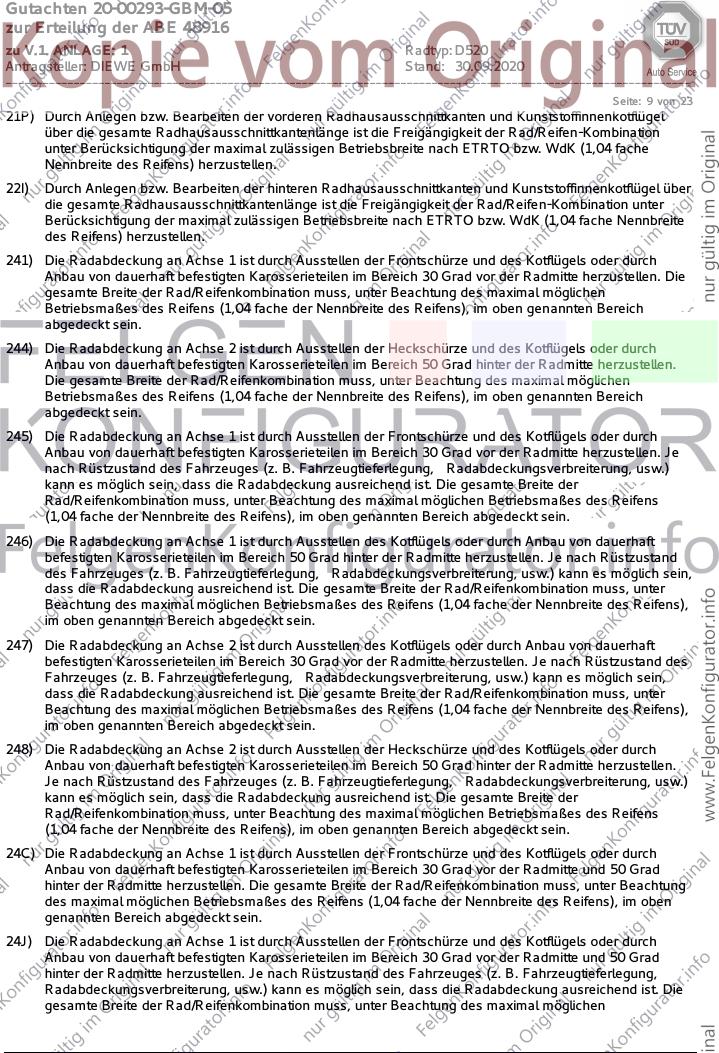

21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
244) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
247) Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je nach Rüstzustand des
Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Gutachten 20-00293-GBM-05
zur Erteilung der ABE 48916
zu V.1. ANLAGE: 1 Radtyp: D520
Antragsteller: DIEWE GmbH Stand: 30.09.2020
_______________________________________________________________________________________________________________

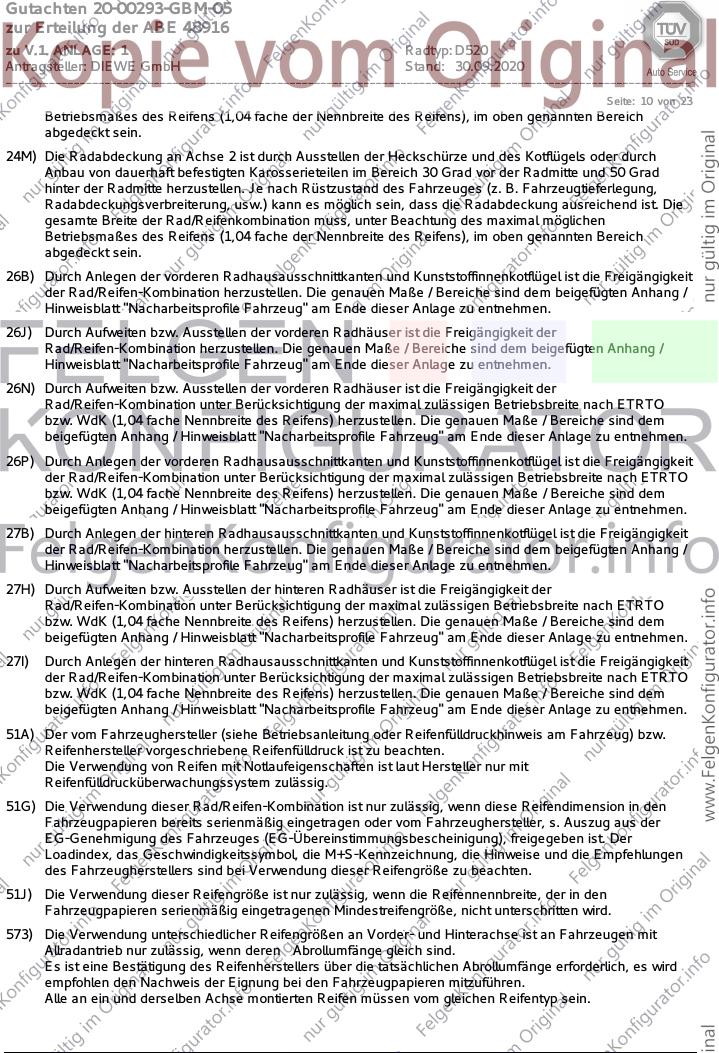

Seite: 10 von 23
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.

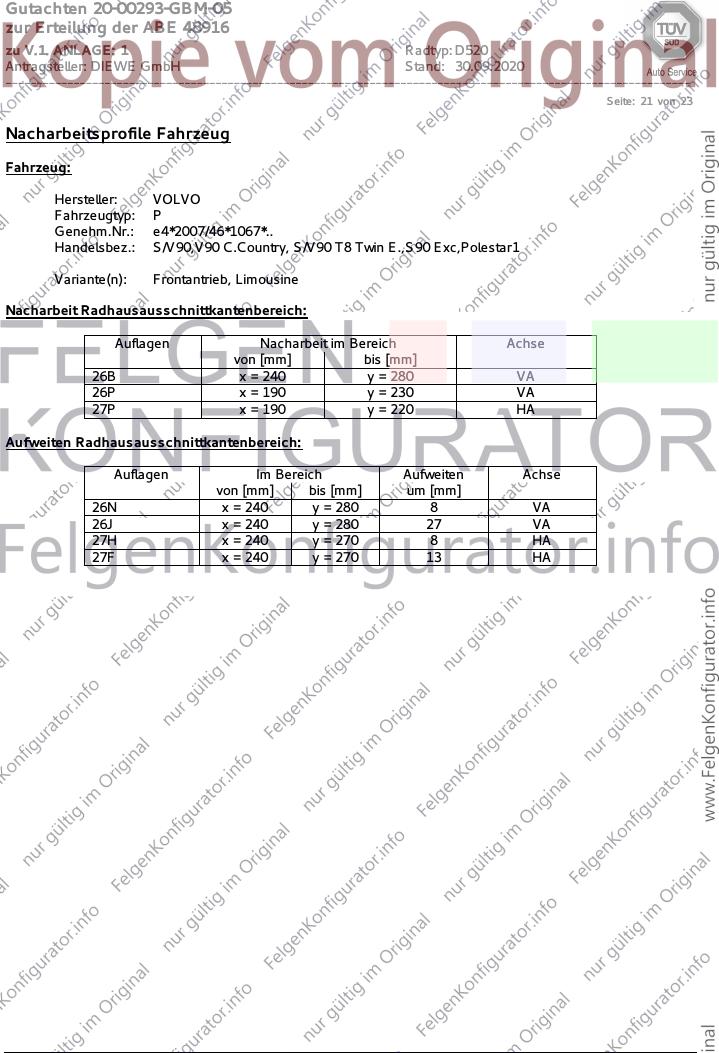

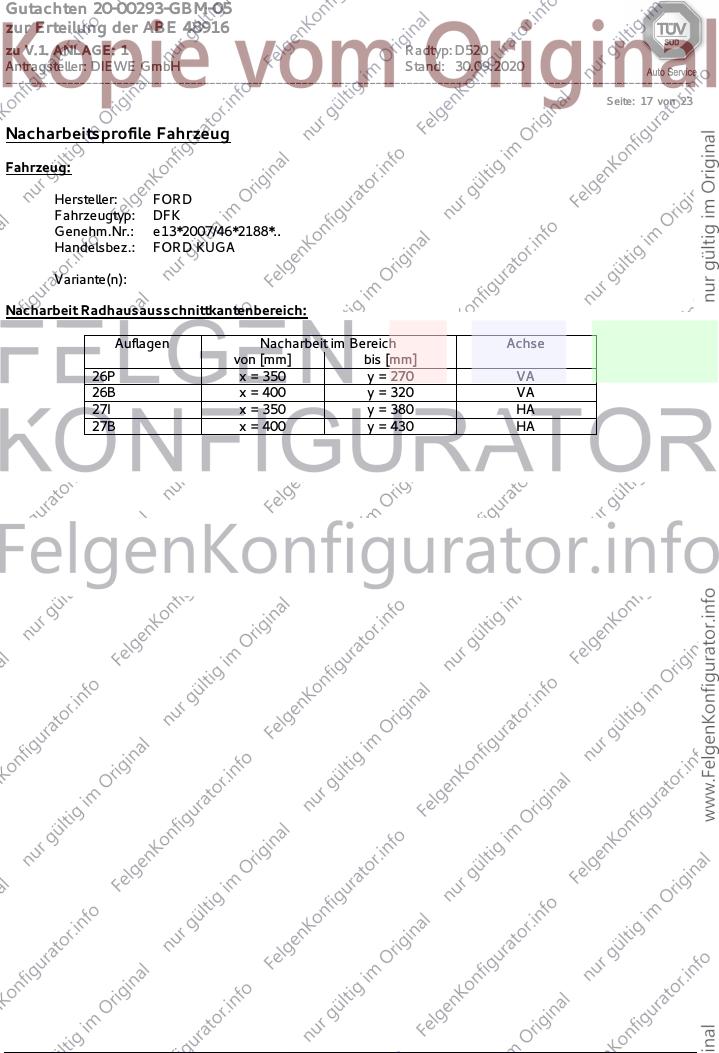

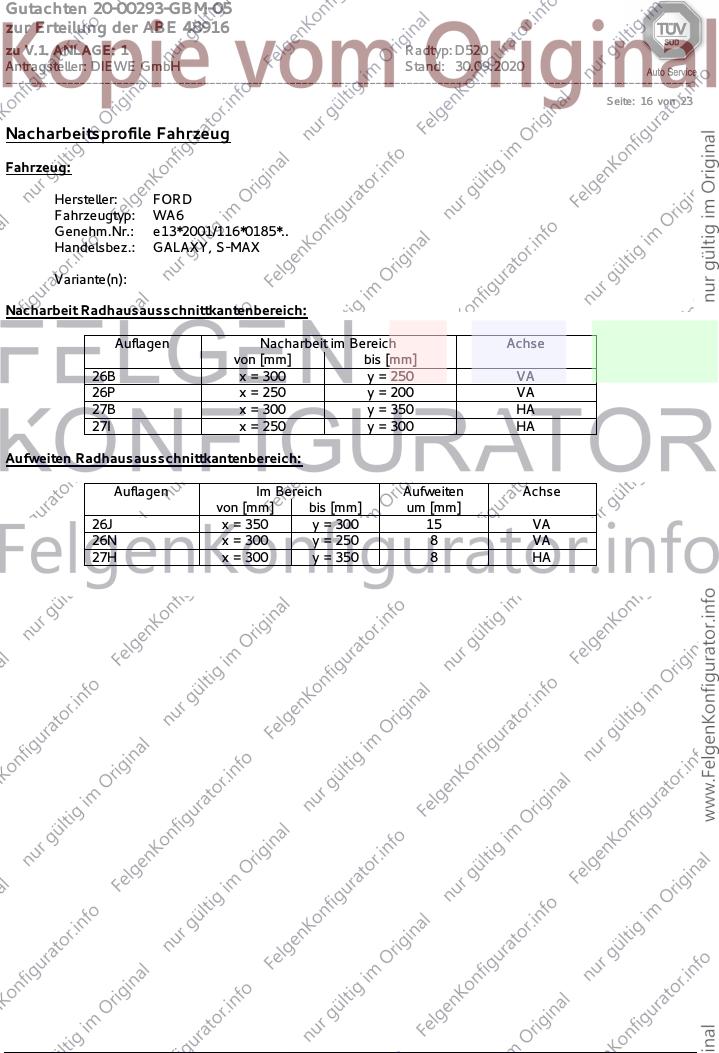

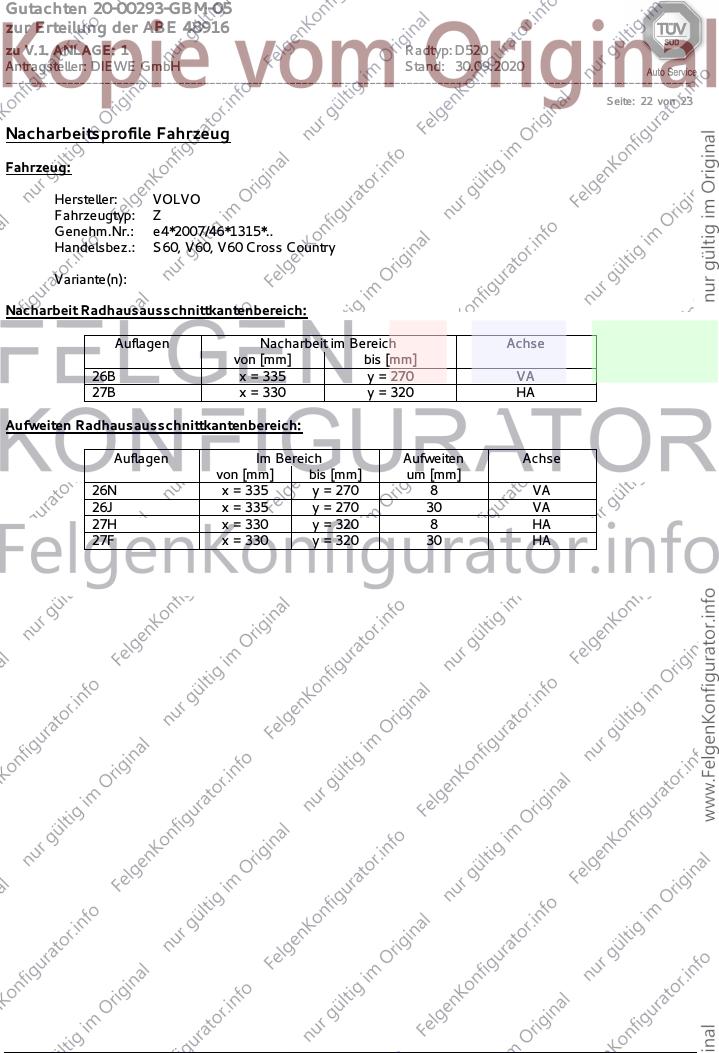

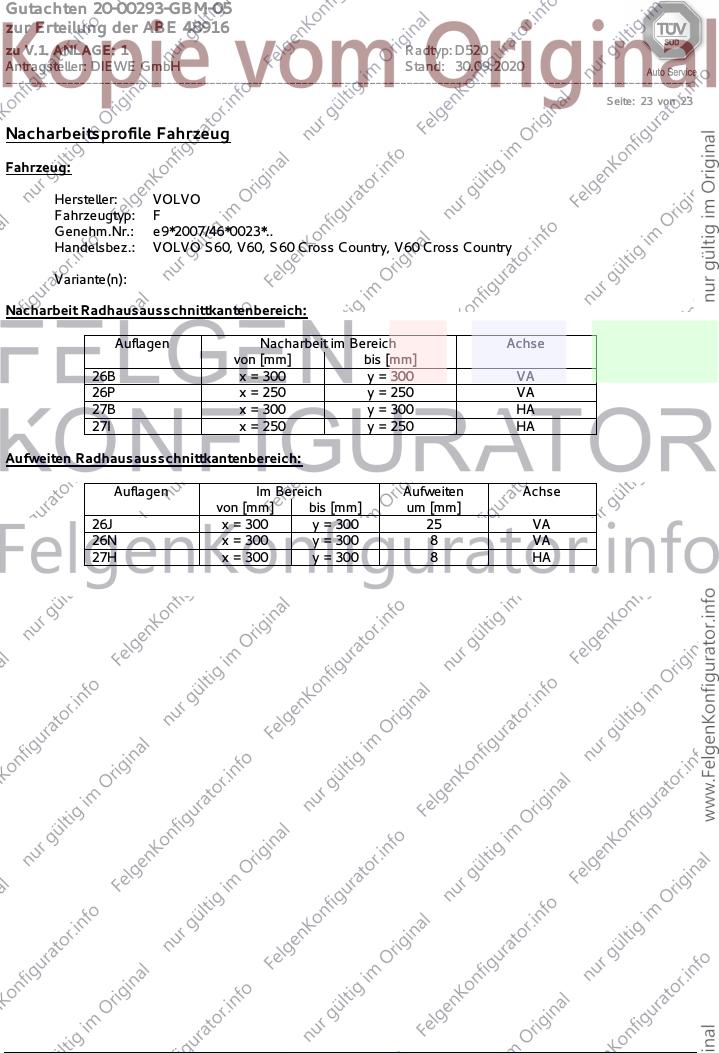

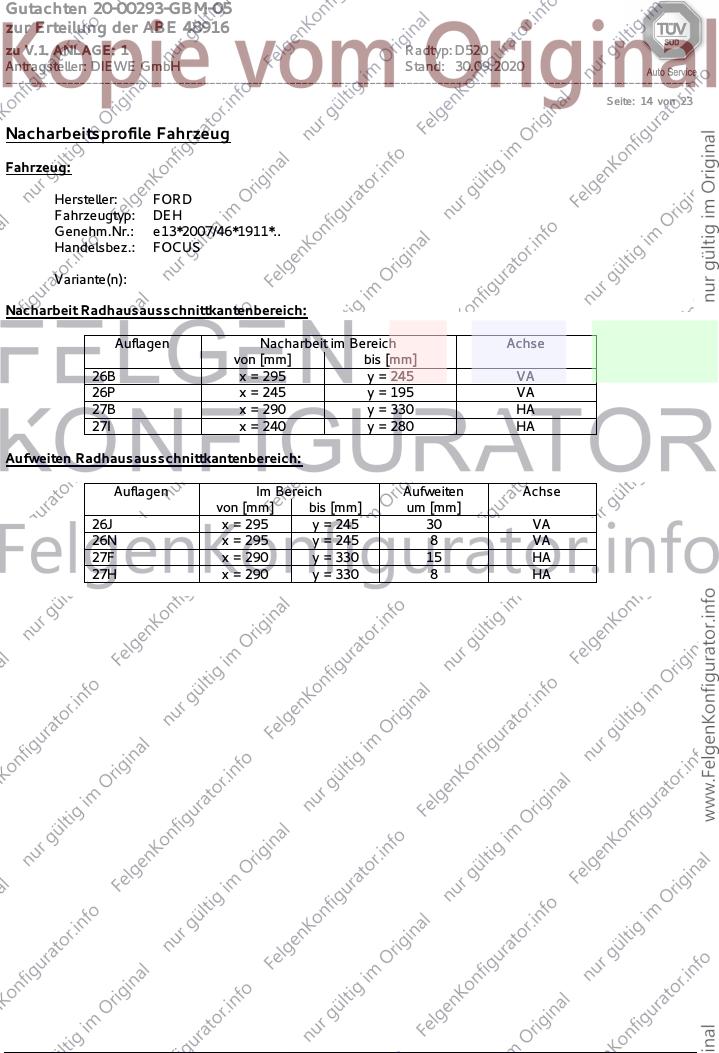

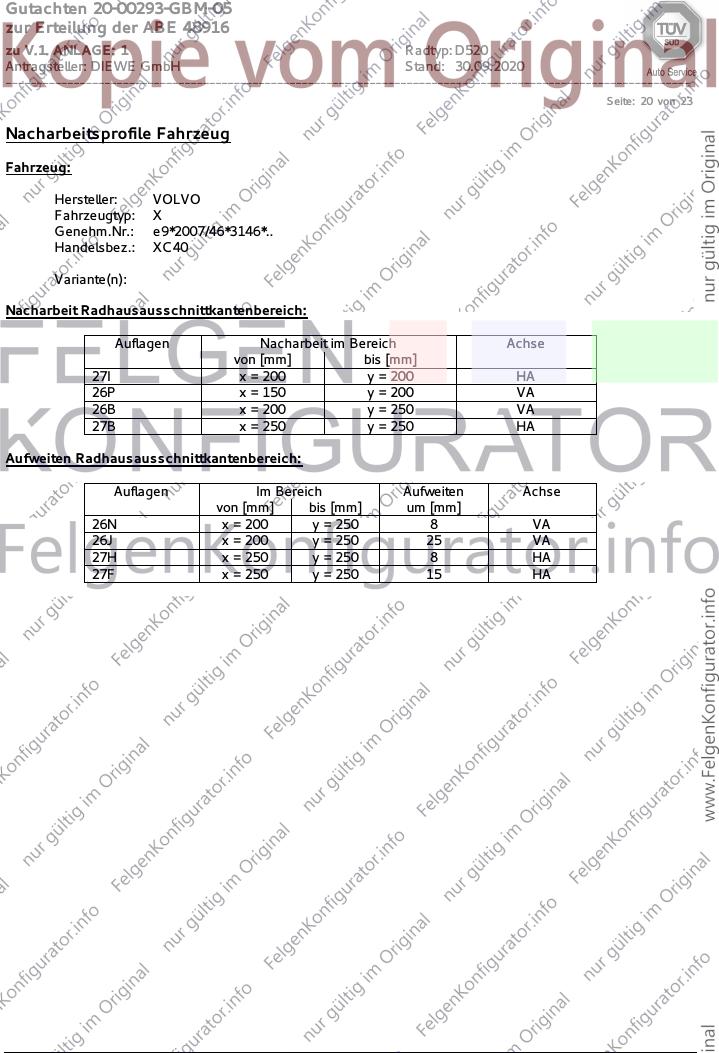

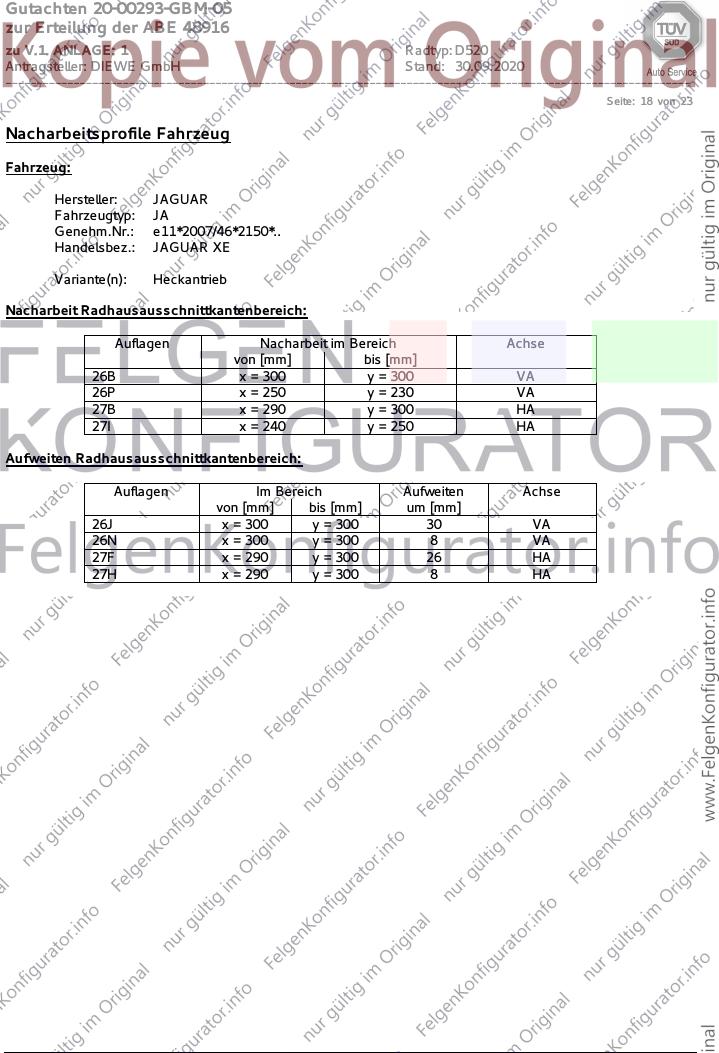

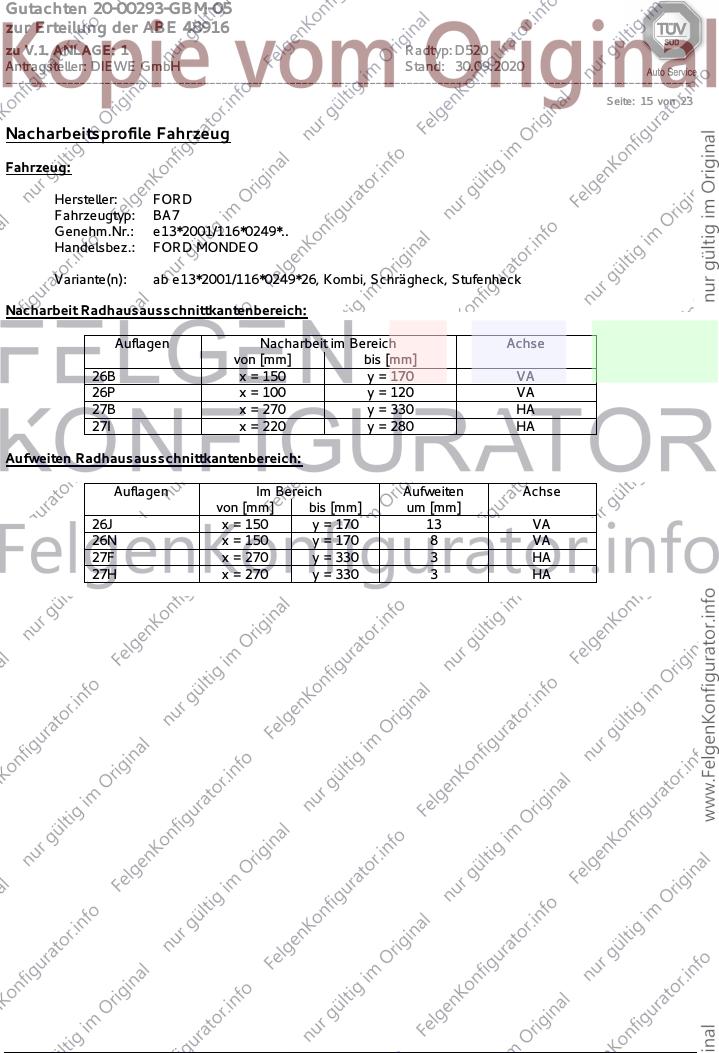

26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.

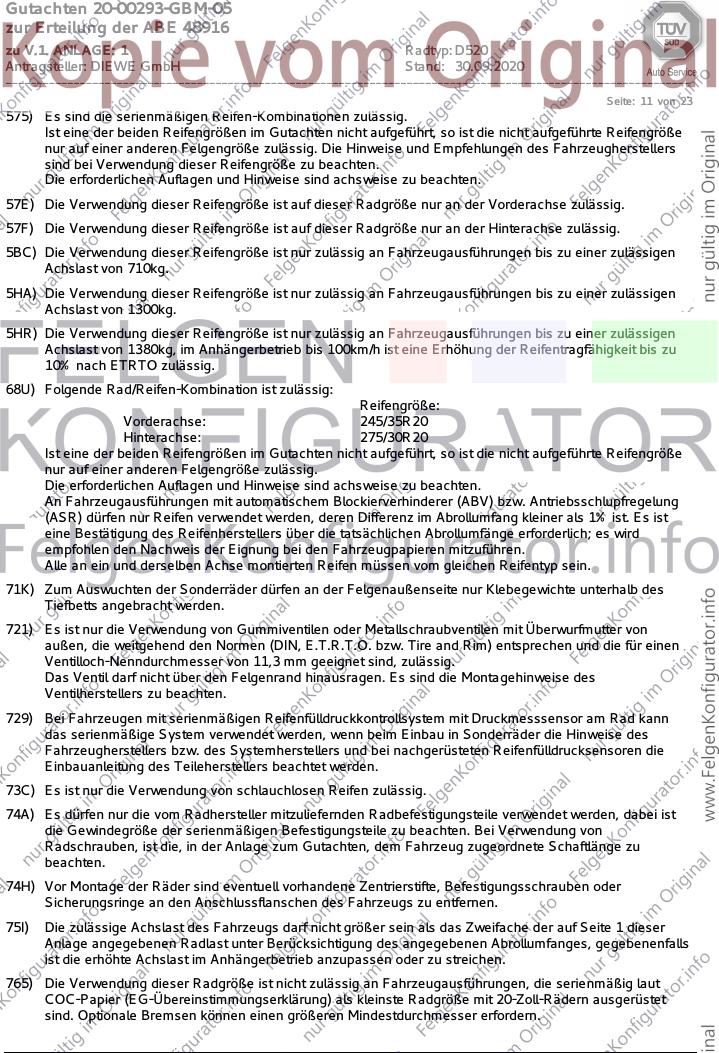

51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
Gutachten 20-00293-GBM-05
zur Erteilung der ABE 48916
zu V.1. ANLAGE: 1 Radtyp: D520
Antragsteller: DIEWE GmbH Stand: 30.09.2020
_______________________________________________________________________________________________________________
Seite: 11 von 23
575) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
57F) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Hinterachse zulässig.
5BC) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 710kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
5HR) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1380kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
68U) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 245/35R20
Hinterachse: 275/30R20
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
765) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 20-Zoll-Rädern ausgerüstet
sind. Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
Gutachten 20-00293-GBM-05
zur Erteilung der ABE 48916
zu V.1. ANLAGE: 1 Radtyp: D520
Antragsteller: DIEWE GmbH Stand: 30.09.2020
_______________________________________________________________________________________________________________
Seite: 12 von 23

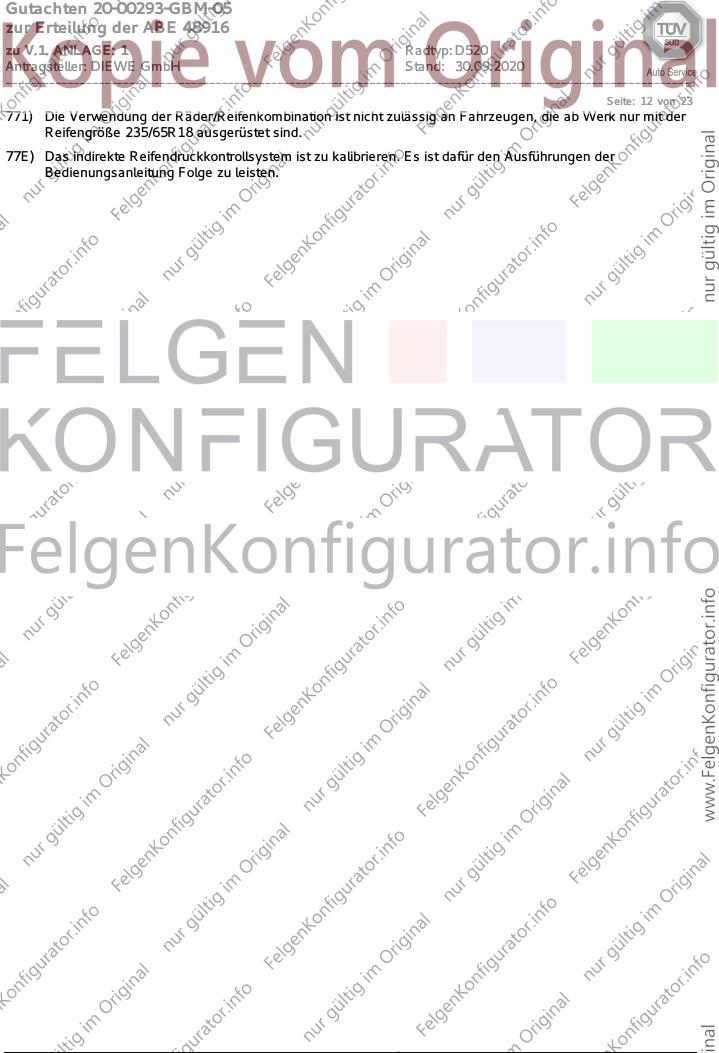

771) Die Verwendung der Räder/Reifenkombination ist nicht zulässig an Fahrzeugen, die ab Werk nur mit der
Reifengröße 235/65R18 ausgerüstet sind.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
Gutachten 20-00293-GBM-05
zur Erteilung der ABE 48916
zu V.1. ANLAGE: 1 Radtyp: D520
Antragsteller: DIEWE GmbH Stand: 30.09.2020
_______________________________________________________________________________________________________________
Seite: 13 von 23
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DEH
Genehm.Nr.: e13*2007/46*1911*..
Handelsbez.: FOCUS
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 300 VA
26B x = 200 y = 350 VA
27I x = 200 y = 250 HA
27B x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 200 y = 350 8 VA
26J x = 200 y = 350 30 VA
27H x = 250 y = 300 8 HA
27F x = 250 y = 300 20 HA
Gutachten 20-00293-GBM-05
zur Erteilung der ABE 48916
zu V.1. ANLAGE: 1 Radtyp: D520
Antragsteller: DIEWE GmbH Stand: 30.09.2020
_______________________________________________________________________________________________________________
Seite: 14 von 23
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DEH
Genehm.Nr.: e13*2007/46*1911*..
Handelsbez.: FOCUS
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 295 y = 245 VA
26P x = 245 y = 195 VA
27B x = 290 y = 330 HA
27I x = 240 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 295 y = 245 30 VA
26N x = 295 y = 245 8 VA
27F x = 290 y = 330 15 HA
27H x = 290 y = 330 8 HA
Gutachten 20-00293-GBM-05
zur Erteilung der ABE 48916
zu V.1. ANLAGE: 1 Radtyp: D520
Antragsteller: DIEWE GmbH Stand: 30.09.2020
_______________________________________________________________________________________________________________
Seite: 15 von 23
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: BA7
Genehm.Nr.: e13*2001/116*0249*..
Handelsbez.: FORD MONDEO
Variante(n): ab e13*2001/116*0249*26, Kombi, Schrägheck, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 150 y = 170 VA
26P x = 100 y = 120 VA
27B x = 270 y = 330 HA
27I x = 220 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 150 y = 170 13 VA
26N x = 150 y = 170 8 VA
27F x = 270 y = 330 3 HA
27H x = 270 y = 330 3 HA
Gutachten 20-00293-GBM-05
zur Erteilung der ABE 48916
zu V.1. ANLAGE: 1 Radtyp: D520
Antragsteller: DIEWE GmbH Stand: 30.09.2020
_______________________________________________________________________________________________________________
Seite: 16 von 23
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: WA6
Genehm.Nr.: e13*2001/116*0185*..
Handelsbez.: GALAXY, S-MAX
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 250 VA
26P x = 250 y = 200 VA
27B x = 300 y = 350 HA
27I x = 250 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 350 y = 300 15 VA
26N x = 300 y = 250 8 VA
27H x = 300 y = 350 8 HA
Gutachten 20-00293-GBM-05
zur Erteilung der ABE 48916
zu V.1. ANLAGE: 1 Radtyp: D520
Antragsteller: DIEWE GmbH Stand: 30.09.2020
_______________________________________________________________________________________________________________
Seite: 17 von 23
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DFK
Genehm.Nr.: e13*2007/46*2188*..
Handelsbez.: FORD KUGA
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 350 y = 270 VA
26B x = 400 y = 320 VA
27I x = 350 y = 380 HA
27B x = 400 y = 430 HA
Gutachten 20-00293-GBM-05
zur Erteilung der ABE 48916
zu V.1. ANLAGE: 1 Radtyp: D520
Antragsteller: DIEWE GmbH Stand: 30.09.2020
_______________________________________________________________________________________________________________
Seite: 18 von 23
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: JAGUAR
Fahrzeugtyp: JA
Genehm.Nr.: e11*2007/46*2150*..
Handelsbez.: JAGUAR XE
Variante(n): Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 230 VA
27B x = 290 y = 300 HA
27I x = 240 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 300 30 VA
26N x = 300 y = 300 8 VA
27F x = 290 y = 300 26 HA
27H x = 290 y = 300 8 HA
Gutachten 20-00293-GBM-05
zur Erteilung der ABE 48916
zu V.1. ANLAGE: 1 Radtyp: D520
Antragsteller: DIEWE GmbH Stand: 30.09.2020
_______________________________________________________________________________________________________________
Seite: 19 von 23
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: JAGUAR
Fahrzeugtyp: JB
Genehm.Nr.: e11*2007/46*2981*..
Handelsbez.: Jaguar XF
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 200 VA
26B x = 250 y = 250 VA
27I x = 250 y = 250 HA
27B x = 300 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 250 y = 250 8 VA
26J x = 250 y = 250 25 VA
27H x = 300 y = 300 8 HA
27F x = 300 y = 300 15 HA
Gutachten 20-00293-GBM-05
zur Erteilung der ABE 48916
zu V.1. ANLAGE: 1 Radtyp: D520
Antragsteller: DIEWE GmbH Stand: 30.09.2020
_______________________________________________________________________________________________________________
Seite: 20 von 23
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: X
Genehm.Nr.: e9*2007/46*3146*..
Handelsbez.: XC40
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
27I x = 200 y = 200 HA
26P x = 150 y = 200 VA
26B x = 200 y = 250 VA
27B x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 200 y = 250 8 VA
26J x = 200 y = 250 25 VA
27H x = 250 y = 250 8 HA
27F x = 250 y = 250 15 HA
Gutachten 20-00293-GBM-05
zur Erteilung der ABE 48916
zu V.1. ANLAGE: 1 Radtyp: D520
Antragsteller: DIEWE GmbH Stand: 30.09.2020
_______________________________________________________________________________________________________________
Seite: 21 von 23
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: P
Genehm.Nr.: e4*2007/46*1067*..
Handelsbez.: S/V90,V90 C.Country, S/V90 T8 Twin E.,S90 Exc,Polestar1
Variante(n): Frontantrieb, Limousine
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 240 y = 280 VA
26P x = 190 y = 230 VA
27P x = 190 y = 220 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 240 y = 280 8 VA
26J x = 240 y = 280 27 VA
27H x = 240 y = 270 8 HA
27F x = 240 y = 270 13 HA
Gutachten 20-00293-GBM-05
zur Erteilung der ABE 48916
zu V.1. ANLAGE: 1 Radtyp: D520
Antragsteller: DIEWE GmbH Stand: 30.09.2020
_______________________________________________________________________________________________________________
Seite: 22 von 23
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: Z
Genehm.Nr.: e4*2007/46*1315*..
Handelsbez.: S60, V60, V60 Cross Country
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 335 y = 270 VA
27B x = 330 y = 320 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 335 y = 270 8 VA
26J x = 335 y = 270 30 VA
27H x = 330 y = 320 8 HA
27F x = 330 y = 320 30 HA
Gutachten 20-00293-GBM-05
zur Erteilung der ABE 48916
zu V.1. ANLAGE: 1 Radtyp: D520
Antragsteller: DIEWE GmbH Stand: 30.09.2020
_______________________________________________________________________________________________________________
Seite: 23 von 23
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: F
Genehm.Nr.: e9*2007/46*0023*..
Handelsbez.: VOLVO S60, V60, S60 Cross Country, V60 Cross Country
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
27B x = 300 y = 300 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 300 25 VA
26N x = 300 y = 300 8 VA
27H x = 300 y = 300 8 HA
