GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 1 von 16
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr.44100160890,TÜVNord
Prüfgegenstand PKW-Sonderrad
Modell OX15
Typ OX15 8017
Radgröße 8.0J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
X7 OX15 8017 X7 / ohne Ring 5/108/63,4 42 750 2300
Kennzeichnungen
KBA-Nummer 51522
Herstellerzeichen OX-T
Radtyp und Ausführung OX15 8017 (s.o.)
Radgröße 8.0J x 17 H2
Einpresstiefe ET ... (s.o.)
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Mutter M12x1,5
S01 Kegel 60° 140 - RG.530F
(Gesamthöhe: 30 mm)
S02 Mutter M12x1,5 Kegel 60° 110 - RG.585F
S03 Mutter M12x1,5 Kegel 60° 120 - RG.585F
S04 Mutter M12x1,5 Kegel 60° 125 - RG.585F
S05 Mutter M12x1,5 Kegel 60° 130 - RG.585F
S06 Mutter M14x1,5 Kegel 60° 140 - RG.533F
Serien- wahlweise 5114407 ww.
S07 Kegel 60° 130 -
Zubehörhutmutter M12x1,5 RG.585F
S08 Serienschraube M14x1,5 Kegel 60° 140 32 -
S09 Mutter M12x1,5 Kegel 60° 135 - RG.585F
Serien- wahlweise 5114407 ww.
S10 Kegel 60° 135 -
Zubehörhutmutter M12x1,5 RG.585F
S11 Mutter M14x1,5 Kegel 60° 170 - RG.501F
S12 Serienschraube M14x1,5 Kegel 60° 140 33,5 -
Serien- wahlweise 5275544 ww.
S13 Kegel 60° 220 -
Zubehörhutmutter M14x1,5 RG.501F
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford, Jaguar, Land Rover, Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/50R17 K29 K2b K42 K46 R70 A01 A12 A19
DM2 66-107 215/45R17 K2b K42 K46 A99 B02 K56
e13*2001/116*0109*. 66-107 225/45R17 K25 K29 K2b K41 K42 K45 K46 V17 S05
66-107 235/40R17 K2b K42 K46 R03
Ford C-Max (Compact) 63-134 205/50R17 A01 K1a K2b R37 R70 A12 A19 A58
DXA 63-134 215/45R17 R37 T87 T91 A99 B02 KoS
e13*2007/46*1103*.. 63-134 215/50R17 A01 K1a K2b R70 V17 S10
- incl. Facelift 2015 63-134 225/45R17 A01 K1a K2b
63-134 235/45R17 A01 K1a K2b
63-134 245/40R17 A01 K1c K2a K2b K4i K5d K6i K8e
63-134 245/45R17 A01 K1c K2a K2b K4i K5d K6i K8e
Ford Focus (II) 166 205/50R17 A01 K56 M+S R70 A12 A19 A99
DA3, DB3 166 215/45R17 M+S B02 Car Flh
e13*2001/116* 166 225/45R17 A01 K56 M+S Sth V17 S05
0144,0157*.. 59-107 205/50R17 A01 K56 R70
59-107 215/45R17 T87
59-107 225/45R17 A01 K56
59-107 235/40R17 A01 K1a K1b K2b K44 K46 K56
Ford Focus (III) 63-134 215/45R17 T87 T91 A12 A19 A58
DYB 63-134 215/50R17 A01 K1a K8d R70 A99 Car Flh
e13*2007/46*1138*.. 63-134 225/45R17 Lim V17 S07
- incl. Facelift 2014 63-134 235/45R17 A01 K1a K8d
63-134 245/40R17 A01 K1a K1b K2b K4b K8d
63-134 245/45R17 A01 K1a K1b K2b K4b K8d
Ford Focus (IV) 110-134 215/50R17 K1a K2b R70 A01 A12 A19
DEH 110-134 225/50R17 K1a K1b K2b K5b A58 A99 F24
e13*2007/46*1911*.. 110-134 235/45R17 K1a K2b Flh KOV V17
110-134 245/45R17 K1a K1b K2b K5b S10
110-134 255/45R17 K1c K2b K5d K8h
Ford Focus (IV) 63-134 215/50R17 K1a K2b R70 A01 A12 A19
DEH 63-134 225/50R17 K1a K1b K2b K5b A58 A99 F23
e13*2007/46*1911*.. 63-134 235/45R17 K1a K2b Flh KOV V17
63-134 245/45R17 K1a K1b K2b K5b S10
63-134 255/45R17 K1c K2b K5d K8h
Ford Focus Active (IV) 63-134 215/55R17 R70 A12 A19 A58
DEH 63-134 225/50R17 A01 K5w K6w A99 F24 Flh
e13*2007/46* 63-134 225/55R17 A01 K5w K6w KMV V17 S10
1911*03-.. 63-134 235/50R17 A01 K5d K5x K6i K6w
63-134 245/45R17 A01 K5w K6w
63-134 245/50R17 A01 K1a K2b K4h K5d K5x K6i K6x
K8e
63-134 255/45R17 A01 K5d K5x K6i K6w
Ford Focus Cabrio (II) 74-107 205/50R17 K2b K44 K46 K56 R70 A01 A12 A19
DB3 74-107 215/45R17 K2b K56 T87 T88 T91 A99 B02 Cbo
e13*2001/116*0157*. 74-107 225/45R17 K2b K44 K46 K56 V17 S05
74-107 235/40R17 K1a K1b K2b K44 K46 K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus RS (II) 224 205/50R17 M+S R09 R70 A12 A19 A58
DA3, DA3-RS 224, 257 215/50R17 M+S R70 A99 B02 Flh
e13*2001/116*0144*. 224, 257 225/45R17 M+S S05
e13*2001/116*1010*. 224, 257 235/45R17 M+S
Ford Focus ST (III) 136, 184 215/50R17 A01 K1a K8d R70 A12 A19 A58
DYB 136, 184 225/45R17 A99 Car Flh
e13*2007/46*1138*.. 136, 184 235/45R17 A01 K1a K8d V17 S07
- incl. Facelift 2015
Ford Focus ST (IV) 140, 206 215/50R17 K1a K2b K4i K5b K8d K9v M+S R70 A01 A12 A19
DEH 140, 206 235/45R17 K1a K2b K4i K5b K8d K9v M+S A58 A99 Car
e13*2007/46* 140, 206 245/45R17 K1a K1b K2b K4i K5d K8i K9v M+S Flh S10
1911*05-..
Ford Focus Turnier (IV) 63-134 215/50R17 K1a K2b R70 A01 A12 A19
DEH 63-134 225/50R17 K1a K1b K2b K5b A58 A99 Car
e13*2007/46*1911*.. 63-134 235/45R17 K1a K2b F24 KOV V17
63-134 245/45R17 K1a K1b K2b K5b S10
63-134 255/45R17 K1c K2b K5d K8b
Ford Focus Turnier 63-134 215/55R17 R70 A12 A19 A58
Active (IV) 63-134 225/50R17 A01 K5w K6w A99 Car F24
DEH 63-134 225/55R17 A01 K5w K6w KMV V17 S10
e13*2007/46* 63-134 235/50R17 A01 K5d K5x K6i K6w
1911*03-.. 63-134 245/45R17 A01 K5w K6w
63-134 245/50R17 A01 K1a K2b K4h K5d K5x K6i K6x
K8e
63-134 255/45R17 A01 K5d K5x K6i K6w
Ford Galaxy (II) 74-149 225/50R17 T94 T98 A12 A19 A58
WA6 74-149 235/45R17 T93 T94 T97 A99 B02 V17
e13*2001/116* 74-149 235/50R17 A01 K1a K2b K46 S11
0185*00-23 74-149 245/45R17
Ford Galaxy (III) 88-177 235/55R17 K1a K5d A01 A12 A19
WA6 88-177 245/50R17 K1a K1b K2b K3h K4i K5d A57 A99 V00
e13*2001/116* 88-177 245/55R17 K1a K1b K2b K3h K4i K5d V17 S13
0185*24-.. 88-177 255/50R17 K1c K2b K3h K4i K5d K6g
- ab MJ 2016 (MK3)
Ford Grand C-Max 70-134 205/50R17 K1a R37 R70 T93 A01 A12 A19
DXA 70-134 215/50R17 G40 K1a R70 T95 A58 A99 B02
e13*2007/46*1103*.. 70-134 225/45R17 K1a T94 KmS V17 S10
- incl. Facelift 2015 70-134 235/45R17 G40 K1a T93 T94
70-134 245/40R17 K1c K2a K2b K4i K5d K6i K8e T95
70-134 245/45R17 G40 K1c K2a K2b K4i K5d K6i K8e
Ford Kuga (I) 100-147 235/55R17 K1a A01 A12 A19
DM2 100-147 245/50R17 K1a K1b K2b A57 A99 B02
e13*2001/116* 100-147 245/55R17 K1a K1b K2b S05
0109*19-31 100-147 255/50R17 K1a K1b K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Kuga (II) 85-134 225/55R17 A91 R37 A19 A57 A99
DM2 85-134 225/60R17 A12 R37 S10
e13*2001/116* 85-178 235/50R17 A01 A12 K1a K1b K2b
0109*31-.. 85-178 235/55R17 A01 A12 K1a K1b K2b
- ab Modell 2013 85-178 245/50R17 A01 A12 K1c K2b
- incl. Facelift 2016 85-178 245/55R17 A01 A12 K1c K2b
85-178 255/50R17 A01 A12 K1c K2a K2b
Ford Mondeo (III) 166 205/50R17 K2b K56 M+S R70 T89 T93 A01 A12 A19
B4Y, B5Y 166 225/45R17 K1c K2b K56 M+S A58 A99 B02
e1*98/14* 66-150 205/50R17 K2b K56 R70 T89 T93 B03 Flh Sth
0154,0155*.. 66-150 215/45R17 K1a K2b T87 T88 T91 V17 S02
66-150 225/45R17 K1c K2b K56
66-150 235/45R17 K1c K2b K44 K56
Ford Mondeo (IV) 74-176 215/45R17 T87 T91 X98 A12 A19 A58
BA7 74-176 215/45R17 A01 G98 T87 T91 A99 B02 Flh
e13*2001/116* 74-176 215/50R17 A01 G40 K2b R70 Lim S01
0249*00-25 74-176 225/45R17 T91 T94 X98
- incl. Facelift 2010 74-176 225/45R17 A01 G98 T91 T94
74-176 235/45R17 A01 G40 K2b
74-176 245/40R17 A01 K2b T91 T95 X98
74-176 245/40R17 A01 G98 K2b T91 T95
Ford Mondeo (V) 85-177 225/50R17 K2b K6g A01 A12 A19
BA7 85-177 235/50R17 K1a K1b K2b K4i K6g K6j A57 A99 Flh
e13*2001/116* 85-177 245/45R17 K2b K6g Lim V00 V17
0249*26-.. 85-177 255/45R17 K1a K1b K2b K4i K6g K6j S10
- ab MJ 2015 (MK5)
Ford 166 205/50R17 M+S R70 T89 T93 A12 A19 A58
Mondeo Turnier (III) 166 225/45R17 A01 K1c K2b M+S T90 T91 A99 B02 B03
BWY 66-150 205/50R17 R70 T89 T93 Car V17 S02
e1*98/14*0156*.. 66-150 215/45R17 A01 K1a K2b T87 T88 T91
66-150 225/45R17 A01 K1c K2b T90 T91
66-150 235/40R17 A01 K1c K2b K46 T90 T94
66-150 235/45R17 A01 K1c K2b K46
66-150 245/40R17 A01 K1c K2c K46
Ford 74-176 215/45R17 T91 X98 A12 A19 A58
Mondeo Turnier (IV) 74-176 215/45R17 A01 G98 T91 A99 B02 Car
BA7 74-176 215/50R17 A01 G40 K2b R70 S01
e13*2001/116* 74-176 225/45R17 T91 T94 X98
0249*00-25 74-176 225/45R17 A01 G98 T91 T94
- incl. Facelift 2010 74-176 235/45R17 A01 G40 K2b
74-176 245/40R17 A01 K2b T91 T95 X98
74-176 245/40R17 A01 G98 K2b T91 T95
Ford 85-177 225/50R17 K2b K6g A01 A12 A19
Mondeo Turnier (V) 85-177 235/50R17 K1a K1b K2b K4i K6g K6j A57 A99 Car
BA7 85-177 245/45R17 K2b K6g V00 V17 S10
e13*2001/116* 85-177 255/45R17 K1a K1b K2b K4i K6g K6j
0249*26-..
- ab MJ 2015 (MK5)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford S-Max (I) 74-176 225/50R17 A01 K2b T94 T98 A12 A19 A58
WA6 74-176 235/45R17 T93 T94 T97 A99 B02 V17
e13*2001/116* 74-176 235/50R17 A01 K1a K2b K46 S11
0185*00-23 74-176 245/45R17 A01 K2b
Ford S-Max (II) 88-177 235/55R17 K1a K2b K5d A01 A12 A19
WA6 88-177 245/50R17 K1a K2b K3h K4i K5d A57 A99 V00
e13*2001/116* 88-177 245/55R17 K1a K2b K3h K4i K5d V17 S13
0185*24-.. 88-177 255/50R17 K1c K2b K3h K4i K5d K6g
- ab MJ 2016
Ford Tourneo Connect 55-85 205/50R17 K1a K1b K2a K2b R70 T93 A01 A12 A19
PH2, PJ2 55-85 225/45R17 K1a K1b K2a K2b T90 T91 T93 T94 A99 B02 S03
e1*2001/116* 55-85 235/40R17 B49 K1c K2c K45 T90 T94
0206*.., 55-85 235/45R17 B49 G01 K1c K2c K45 T93 T94
0207*00-15
Ford Transit Connect 55-85 205/50R17 K1a K1b K2a K2b R70 T93 A01 A12 A19
PT2, PU2 55-85 225/45R17 K1a K1b K2a K2b T90 T91 T93 T94 A99 B02 S03
L071; L072; 55-85 235/40R17 B49 K1c K2c K45 T90 T94
e1*2007/46*0271*..; 55-85 235/45R17 B49 G01 K1c K2c K45 T93 T94
e1*2007/46*
0272*00-03
Ford Transit/Tourneo 55-125 205/55R17 R70 T91 T95 A12 A19 A58
Connect 55-125 215/50R17 A01 K1a R70 T91 T95 A99 V17 S09
PJ2, PU2 55-125 225/50R17 A01 K1a K1b K2b K4i K6f T94 T98
e1*2001/116* 55-125 235/45R17 A01 K1a T94 T97
0207*16-25; 55-125 245/45R17 A01 K1a K1b K2b K4i K6f
e1*2007/46*
0272*04-14,
- Modell 2014 bis 2017
- mit Radmuttern
M12x1,5
Jaguar X-Type 96-170 205/50R17 K1a K2b K42 K45 L02 R37 R70 A01 A12 A19
CF1 96-170 215/45R17 K1a K2b K42 K45 R37 T87 T88 A99 B02 K41
e11*98/14*0176*.. 96-170 225/45R17 K1a K2b K42 K45 L02 K46 K56 Lim
96-170 235/40R17 K1a K2b K42 K45 L02 V17 S02
96-170 245/40R17 K1a K2b K42 K44 K45 L02
Jaguar XE 120-132 205/55R17 R09 R70 T91 T95 A12 A19 A58
JA 120-184 225/50R17 A01 K1a A99 Lim P35
e11*2007/46*2150*.., 120-184 235/45R17 A01 K1a V17 S04
e5*2007/46*1049*.. 120-184 235/50R17 A01 K1c
120-184 245/45R17 A01 K1a
120-184 255/45R17 A01 K1c
Jaguar XF 120-202 235/55R17 A12 A19 A99
CC9 120-202 245/50R17 B03 J18 Lim
e11*2001/116*0323*. 120-202 255/45R17 V17 S04
120-202 255/50R17 A01 K1a K1b K2b
Jaguar XF 120-221 225/55R17 A91 A19 A58 A99
JB 120-221 235/50R17 A12 B03 Lim V17
e11*2007/46*2981*.., 120-221 235/55R17 A12 S04
e5*2007/46*1048*.. 120-221 245/50R17 A01 A12 K1a
120-221 255/50R17 A01 A12 K1a
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH

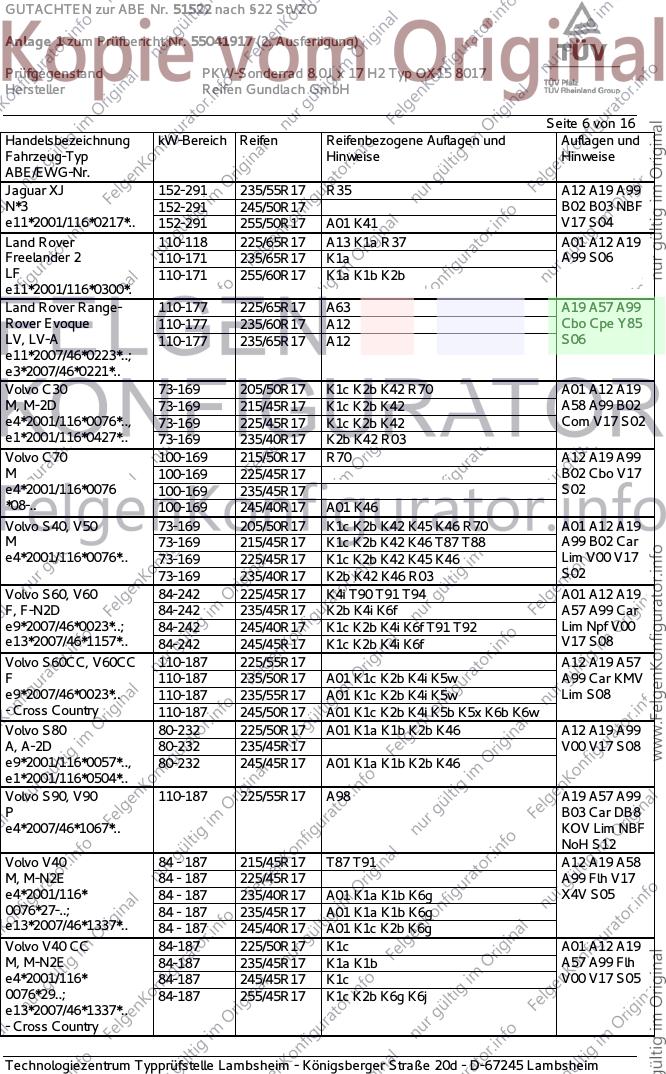

Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Jaguar XJ 152-291 235/55R17 R35 A12 A19 A99
N*3 152-291 245/50R17 B02 B03 NBF
e11*2001/116*0217*.. 152-291 255/50R17 A01 K41 V17 S04
Land Rover 110-118 225/65R17 A13 K1a R37 A01 A12 A19
Freelander 2 110-171 235/65R17 K1a A99 S06
LF 110-171 255/60R17 K1a K1b K2b
e11*2001/116*0300*.
Land Rover Range- 110-177 225/65R17 A63 A19 A57 A99
Rover Evoque 110-177 235/60R17 A12 Cbo Cpe Y85
LV, LV-A 110-177 235/65R17 A12 S06
e11*2007/46*0223*..;
e3*2007/46*0221*..
Volvo C30 73-169 205/50R17 K1c K2b K42 R70 A01 A12 A19
M, M-2D 73-169 215/45R17 K1c K2b K42 A58 A99 B02
e4*2001/116*0076*.., 73-169 225/45R17 K1c K2b K42 Com V17 S02
e1*2001/116*0427*.. 73-169 235/40R17 K2b K42 R03
Volvo C70 100-169 215/50R17 R70 A12 A19 A99
M 100-169 225/45R17 B02 Cbo V17
e4*2001/116*0076 100-169 235/45R17 S02
*08-.. 100-169 245/40R17 A01 K46
Volvo S40, V50 73-169 205/50R17 K1c K2b K42 K45 K46 R70 A01 A12 A19
M 73-169 215/45R17 K1c K2b K42 K46 T87 T88 A99 B02 Car
e4*2001/116*0076*.. 73-169 225/45R17 K1c K2b K42 K45 K46 Lim V00 V17
73-169 235/40R17 K2b K42 K46 R03 S02
Volvo S60, V60 84-242 225/45R17 K4i T90 T91 T94 A01 A12 A19
F, F-N2D 84-242 235/45R17 K2b K4i K6f A57 A99 Car
e9*2007/46*0023*..; 84-242 245/40R17 K1c K2b K4i K6f T91 T92 Lim Npf V00
e13*2007/46*1157*.. 84-242 245/45R17 K1c K2b K4i K6f V17 S08
Volvo S60CC, V60CC 110-187 225/55R17 A12 A19 A57
F 110-187 235/50R17 A01 K1c K2b K4i K5w A99 Car KMV
e9*2007/46*0023*.. 110-187 235/55R17 A01 K1c K2b K4i K5w Lim S08
- Cross Country 110-187 245/50R17 A01 K1c K2b K4i K5b K5x K6b K6w
Volvo S80 80-232 225/50R17 A01 K1a K1b K2b K46 A12 A19 A99
A, A-2D 80-232 235/45R17 V00 V17 S08
e9*2001/116*0057*.., 80-232 245/45R17 A01 K1a K1b K2b K46
e1*2001/116*0504*..
Volvo S90, V90 110-187 225/55R17 A98 A19 A57 A99
P B03 Car DB8
e4*2007/46*1067*.. KOV Lim NBF
NoH S12
Volvo V40 84 - 187 215/45R17 T87 T91 A12 A19 A58
M, M-N2E 84 - 187 225/45R17 A99 Flh V17
e4*2001/116* 84 - 187 235/40R17 A01 K1a K1b K6g X4V S05
0076*27-..; 84 - 187 235/45R17 A01 K1a K1b K6g
e13*2007/46*1337*.. 84 - 187 245/40R17 A01 K1c K2b K6g
Volvo V40 CC 84-187 225/50R17 K1c A01 A12 A19
M, M-N2E 84-187 235/45R17 K1a K1b A57 A99 Flh
e4*2001/116* 84-187 245/45R17 K1c V00 V17 S05
0076*29..; 84-187 255/45R17 K1c K2b K6g K6j
e13*2007/46*1337*..
- Cross Country
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH

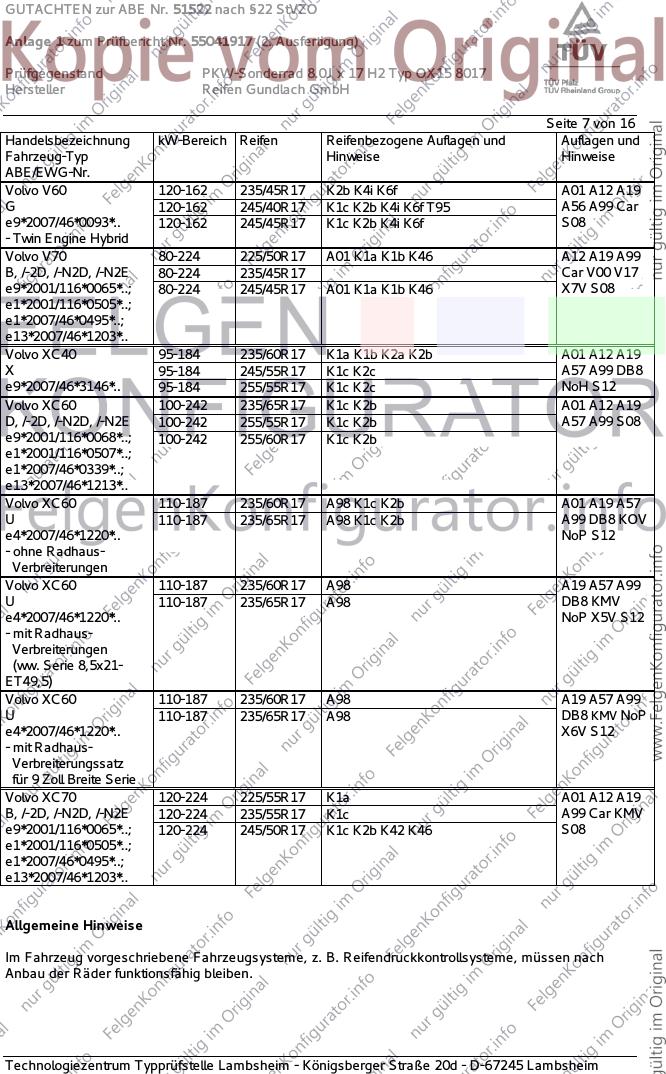

Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo V60 120-162 235/45R17 K2b K4i K6f A01 A12 A19
G 120-162 245/40R17 K1c K2b K4i K6f T95 A56 A99 Car
e9*2007/46*0093*.. 120-162 245/45R17 K1c K2b K4i K6f S08
- Twin Engine Hybrid
Volvo V70 80-224 225/50R17 A01 K1a K1b K46 A12 A19 A99
B, /-2D, /-N2D, /-N2E 80-224 235/45R17 Car V00 V17
e9*2001/116*0065*..; 80-224 245/45R17 A01 K1a K1b K46 X7V S08
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC40 95-184 235/60R17 K1a K1b K2a K2b A01 A12 A19
X 95-184 245/55R17 K1c K2c A57 A99 DB8
e9*2007/46*3146*.. 95-184 255/55R17 K1c K2c NoH S12
Volvo XC60 100-242 235/65R17 K1c K2b A01 A12 A19
D, /-2D, /-N2D, /-N2E 100-242 255/55R17 K1c K2b A57 A99 S08
e9*2001/116*0068*..; 100-242 255/60R17 K1c K2b
e1*2001/116*0507*..;
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC60 110-187 235/60R17 A98 K1c K2b A01 A19 A57
U 110-187 235/65R17 A98 K1c K2b A99 DB8 KOV
e4*2007/46*1220*.. NoP S12
- ohne Radhaus-
Verbreiterungen
Volvo XC60 110-187 235/60R17 A98 A19 A57 A99
U 110-187 235/65R17 A98 DB8 KMV
e4*2007/46*1220*.. NoP X5V S12
- mit Radhaus-
Verbreiterungen
(ww. Serie 8,5x21-
ET49,5)
Volvo XC60 110-187 235/60R17 A98 A19 A57 A99
U 110-187 235/65R17 A98 DB8 KMV NoP
e4*2007/46*1220*.. X6V S12
- mit Radhaus-
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC70 120-224 225/55R17 K1a A01 A12 A19
B, /-2D, /-N2D, /-N2E 120-224 235/55R17 K1c A99 Car KMV
e9*2001/116*0065*..; 120-224 245/50R17 K1c K2b K42 K46 S08
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH

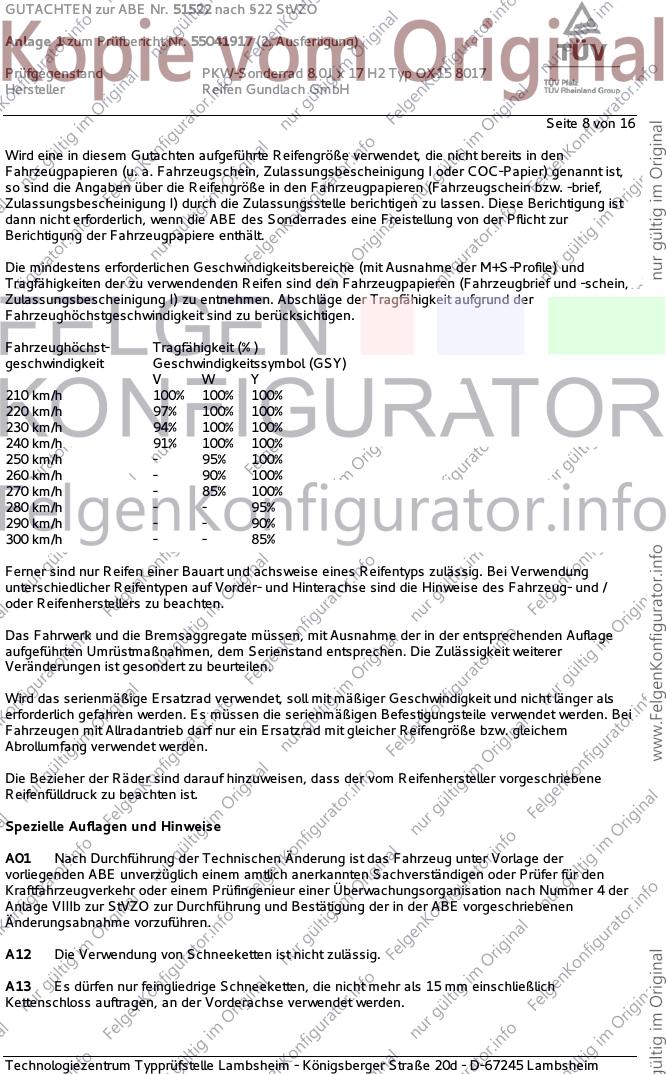

Seite 8 von 16
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 9 von 16
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B49 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Compact (3-türig).
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH

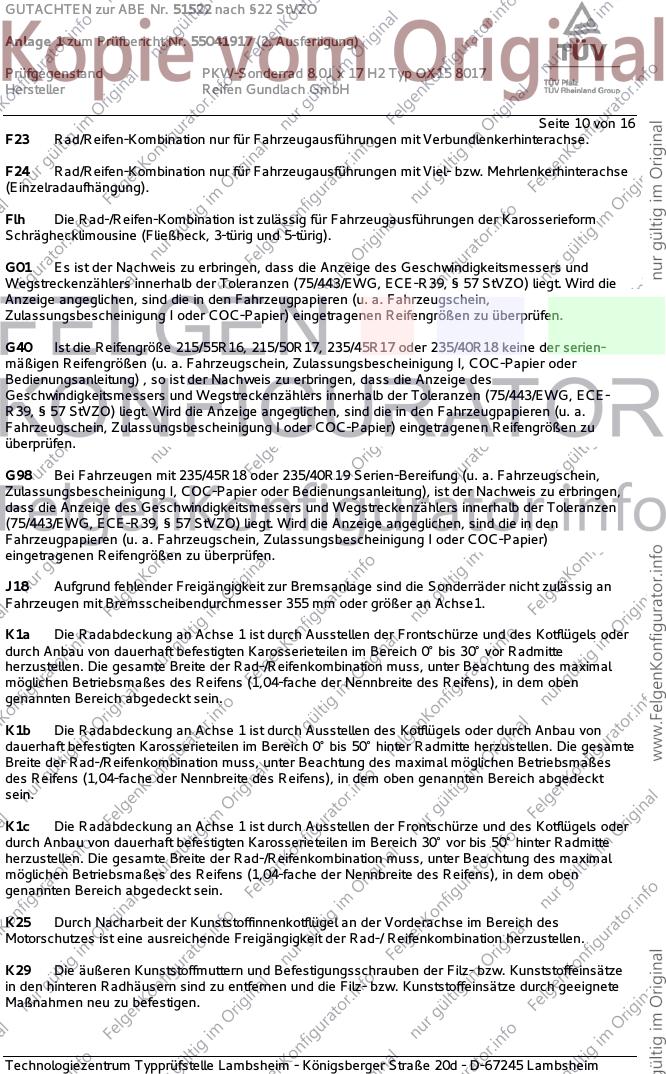

Seite 10 von 16
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
J18 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 355 mm oder größer an Achse1.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze
in den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH

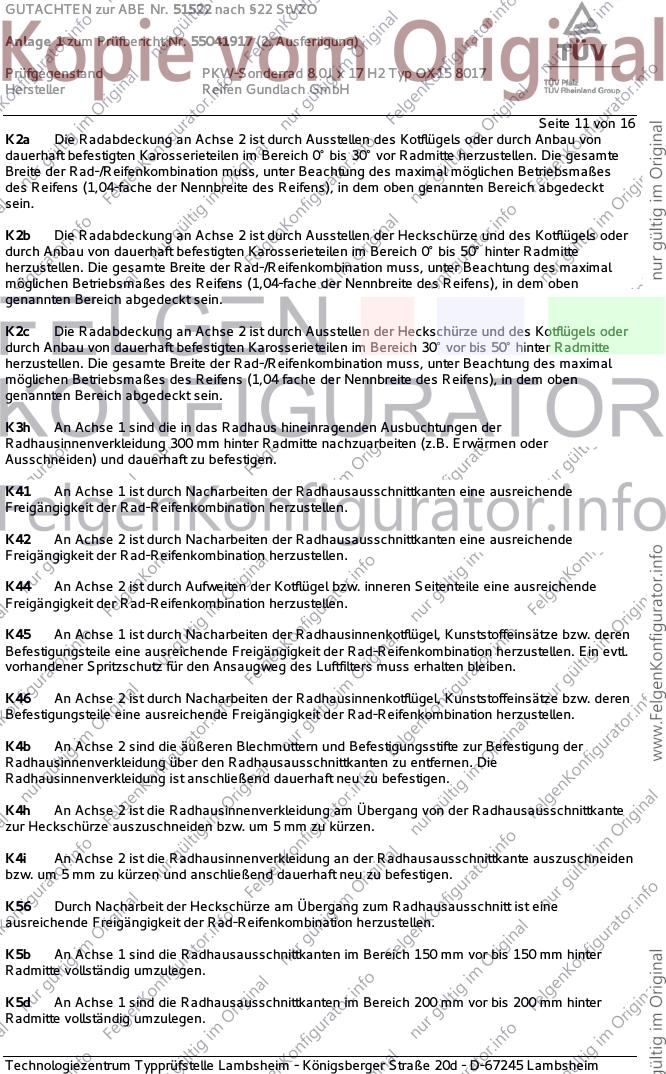

Seite 11 von 16
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3h An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung 300 mm hinter Radmitte nachzuarbeiten (z.B. Erwärmen oder
Ausschneiden) und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die
Radhausinnenverkleidung ist anschließend dauerhaft neu zu befestigen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH

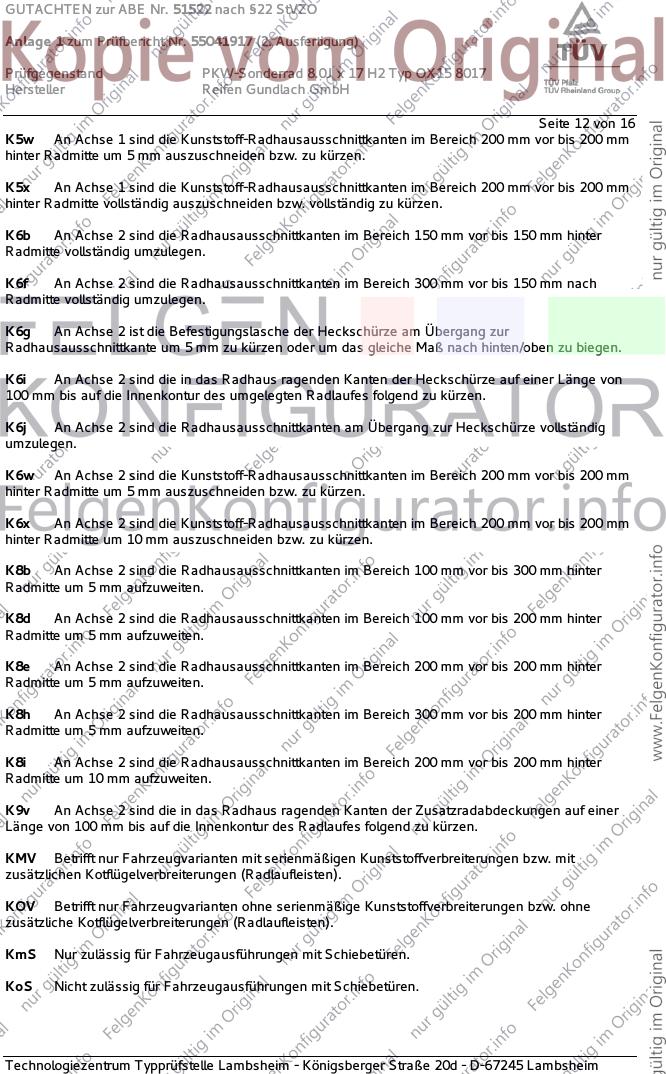

Seite 12 von 16
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH

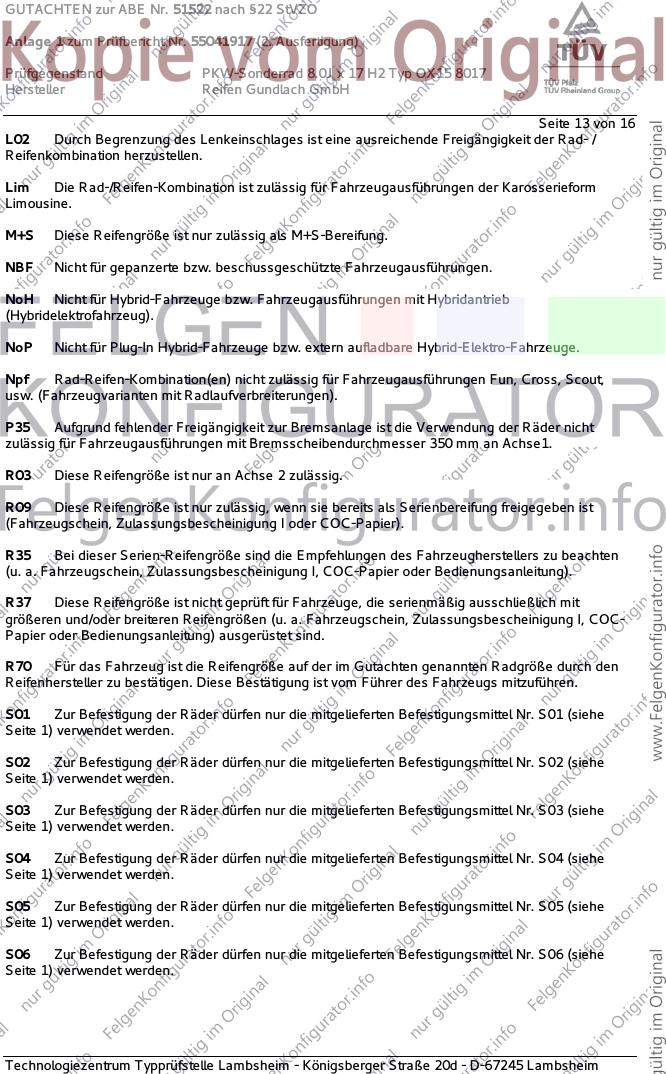

Seite 13 von 16
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 14 von 16
S07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" aufgeführten
serienmäßigen Hutmuttern (Art. Nr.: 5114407, Gesamthöhe: 31,5 mm, Muttern für Leichtmetallräder)
oder die Zubehörhutmuttern des Radherstellers, verwendet werden. (siehe Seite 1, Nr. S07).
S08 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" aufgeführten
serienmäßigen Hutmuttern (Art. Nr.: 5114407, Gesamthöhe: 31,5 mm, Muttern für Leichtmetallräder)
oder die Zubehörhutmuttern des Radherstellers, verwendet werden. (siehe Seite 1, Nr. S10).
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
S12 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S12 (siehe
Seite 1) verwendet werden.
S13 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" aufgeführten
serienmäßigen Hutmuttern (Art. Nr.: 5275544, Gesamthöhe: 37 mm, Muttern für Leichtmetallräder)
oder die Zubehörhutmuttern des Radherstellers, verwendet werden. (siehe Seite 1, Nr. S13).
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH

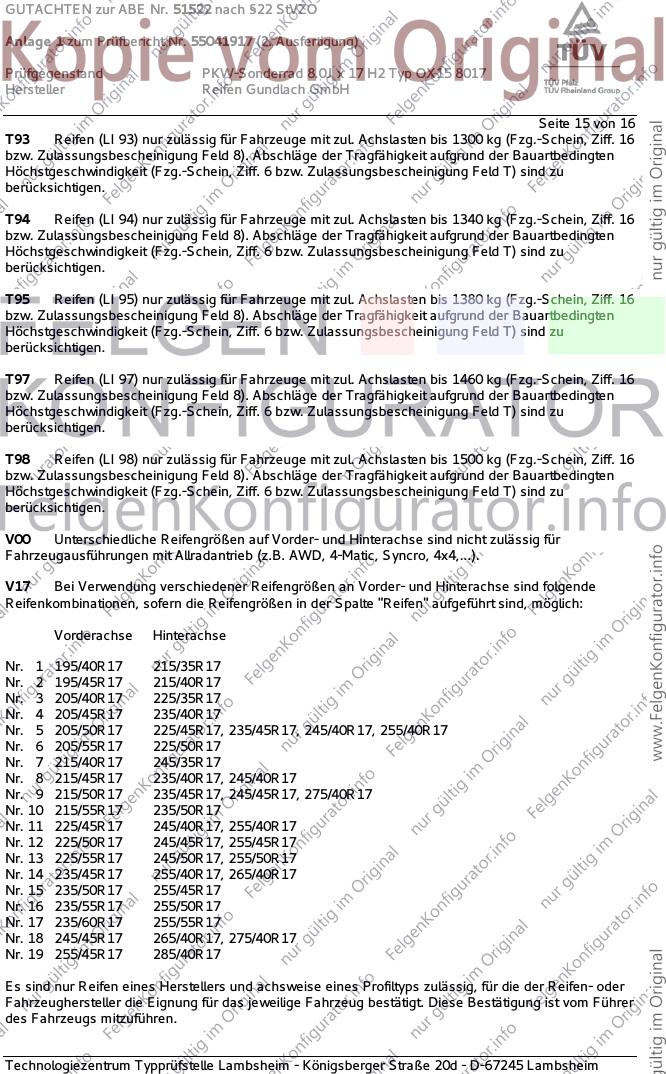

Seite 15 von 16
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51522 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55041917 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0J x 17 H2 Typ OX15 8017
Hersteller Reifen Gundlach GmbH
Seite 16 von 16
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-
ET38,5 ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
235/45R18 oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. April 2020 in Lambsheim statt.
Hinweise zum Sonderrad
Radausführung X7:
Die "Montageanleitung für Leichtmetallräder", der Fa. Reifen Gundlach, ist zu beachten.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum Mai 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. April 2020
Laux 00341105.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
