GUTACHTEN zur ABE Nr. 51471 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55058521 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0JX16 H2 Typ DBV 5SP 001 7JX16 H2
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 1 von 12
Auftraggeber Dt. Brennstoffvertrieb GmbH
Paradiesstraße 14b
97080 Würzburg
Prüfgegenstand PKW-Sonderrad
Modell DBV 5SP
Typ DBV 5SP 001 7JX16 H2
Radgröße 7,0JX16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
DA6IK48 DBV 5SP 001/ 7JX16 H2 ET48 5/108/63,4 48 730 2160
SXX 5X108 / Ø74,1-Ø63,4
DA6IK48
BGP
Kennzeichnungen
KBA-Nummer 51471
Herstellerzeichen DBV
Radtyp und Ausführung DBV 5SP 001 (s.o.)
Radgröße 7,0JX16 H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Mutter M12x1,5 Kegel 60° 110 - 49340
S02 Mutter M12x1,5 Kegel 60° 125 - 49340
S03 Mutter M12x1,5 Kegel 60° 120 - 49340
S04 Mutter M14x1,5 Kegel 60° 140 - 49346
S05 Mutter M12x1,5 Kegel 60° 130 - 49340
S06 Schraube M14x1,5 Kegel 60° 140 33 49369
S07 Mutter M12x1,5 Kegel 60° 135 - 49340
S08 Mutter M12x1,5 Kegel 60° 140 - 49340
S09 Mutter M14x1,5 Kegel 60° 170 - 49470
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford, Jaguar
Land Rover, Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51471 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55058521 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0JX16 H2 Typ DBV 5SP 001 7JX16 H2
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 2 von 12

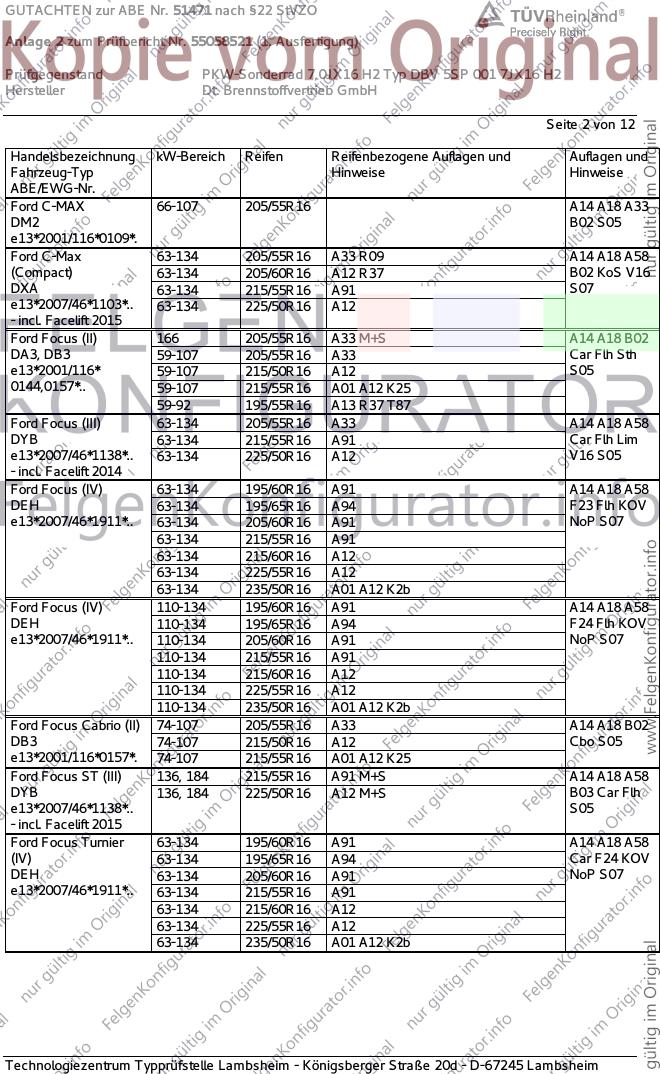

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/55R16 A14 A18 A33
DM2 B02 S05
e13*2001/116*0109*.
Ford C-Max 63-134 205/55R16 A33 R09 A14 A18 A58
(Compact) 63-134 205/60R16 A12 R37 B02 KoS V16
DXA 63-134 215/55R16 A91 S07
e13*2007/46*1103*.. 63-134 225/50R16 A12
- incl. Facelift 2015
Ford Focus (II) 166 205/55R16 A33 M+S A14 A18 B02
DA3, DB3 59-107 205/55R16 A33 Car Flh Sth
e13*2001/116* 59-107 215/50R16 A12 S05
0144,0157*.. 59-107 215/55R16 A01 A12 K25
59-92 195/55R16 A13 R37 T87
Ford Focus (III) 63-134 205/55R16 A33 A14 A18 A58
DYB 63-134 215/55R16 A91 Car Flh Lim
e13*2007/46*1138*.. 63-134 225/50R16 A12 V16 S05
- incl. Facelift 2014
Ford Focus (IV) 63-134 195/60R16 A91 A14 A18 A58
DEH 63-134 195/65R16 A94 F23 Flh KOV
e13*2007/46*1911*.. 63-134 205/60R16 A91 NoP S07
63-134 215/55R16 A91
63-134 215/60R16 A12
63-134 225/55R16 A12
63-134 235/50R16 A01 A12 K2b
Ford Focus (IV) 110-134 195/60R16 A91 A14 A18 A58
DEH 110-134 195/65R16 A94 F24 Flh KOV
e13*2007/46*1911*.. 110-134 205/60R16 A91 NoP S07
110-134 215/55R16 A91
110-134 215/60R16 A12
110-134 225/55R16 A12
110-134 235/50R16 A01 A12 K2b
Ford Focus Cabrio (II) 74-107 205/55R16 A33 A14 A18 B02
DB3 74-107 215/50R16 A12 Cbo S05
e13*2001/116*0157*. 74-107 215/55R16 A01 A12 K25
Ford Focus ST (III) 136, 184 215/55R16 A91 M+S A14 A18 A58
DYB 136, 184 225/50R16 A12 M+S B03 Car Flh
e13*2007/46*1138*.. S05
- incl. Facelift 2015
Ford Focus Turnier 63-134 195/60R16 A91 A14 A18 A58
(IV) 63-134 195/65R16 A94 Car F24 KOV
DEH 63-134 205/60R16 A91 NoP S07
e13*2007/46*1911*.. 63-134 215/55R16 A91
63-134 215/60R16 A12
63-134 225/55R16 A12
63-134 235/50R16 A01 A12 K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51471 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55058521 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0JX16 H2 Typ DBV 5SP 001 7JX16 H2
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Galaxy (II) 74-149 215/60R16 A33 T94 T95 A14 A18 A58
WA6 74-149 225/55R16 A12 T94 T95 B02 V16 S09
e13*2001/116* 74-149 235/50R16 A12
0185*00-23 74-149 245/50R16 A12
Ford Grand C-Max 70-134 205/55R16 A33 R09 T94 A14 A18 A58
DXA 70-134 215/55R16 A01 A91 G40 T93 T97 B02 KmS V16
e13*2007/46*1103*.. 70-134 215/55R16 A91 R09 T93 T97 S07
- incl. Facelift 2015 70-134 225/50R16 A12 T92 T96
Ford Kuga (I) 100 215/70R16 A13 R09 A14 A18 A57
DM2 100-147 215/65R16 A13 B02 S05
e13*2001/116* 100-147 225/65R16 A13
0109*19-31 100-147 235/60R16 A33
100-147 245/60R16 A12
Ford Kuga (II) 85-134 215/65R16 A13 A14 A18 A57
DM2 85-134 225/60R16 A13 Z16 S07
e13*2001/116* 85-134 225/65R16 A33
0109*31-.. 85-134 235/60R16 A13
- ab Modell 2013 85-134 245/60R16 A12
- incl. Facelift 2016
Ford Mondeo (III) 66-150 205/50R16 R37 T87 T91 A13 A14 A18
B4Y, B5Y 66-150 205/55R16 T89 T91 A58 B02 B03
e1*98/14* 66-166 205/55R16 M+S Flh Sth S01
0154,0155*..
Ford Mondeo (IV) 74-176 215/55R16 A01 A33 G03 A14 A18 A58
BA7 74-176 215/55R16 A33 R09 B02 Flh Lim
e13*2001/116* 74-176 225/50R16 A12 V16 S08
0249*00-25 74-176 235/50R16 A01 A12 G40
- incl. Facelift 2010 74-176 235/50R16 A12 R69
74-92 205/55R16 A13 R09
85-120 215/60R16 A12 R09
Ford Mondeo (V) 85-177 215/60R16 A91 A14 A18 A57
BA7 85-177 225/55R16 A12 F17 Flh Lim
e13*2001/116* 85-177 245/50R16 A01 A12 K2b K6g V00 V16 S07
0249*26-..
- ab MJ 2015 (MK5)
Ford Mondeo Hybrid 103 215/60R16 A91 A14 A18 A58
(V) 103 225/55R16 A12 Car F17 Lim
BA7-HEV, BA7H 103 245/50R16 A01 A12 K2b K6g V16 S07
e13*2007/46*1485*..
Ford Mondeo Turnier 66-150 205/50R16 A13 R37 T87 T91 A14 A18 A58
(III) 66-150 205/55R16 A13 T91 B02 B03 Car
BWY 66-150 225/45R16 A12 T89 V16 S01
e1*98/14*0156*.. 66-166 205/55R16 A13 M+S T91
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51471 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55058521 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0JX16 H2 Typ DBV 5SP 001 7JX16 H2
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo Turnier 74-176 215/55R16 A01 A33 G03 T91 T93 A14 A18 A58
(IV) 74-176 215/55R16 A33 R09 T91 T93 B02 Car V16
BA7 74-176 225/50R16 A12 T92 T93 S08
e13*2001/116* 74-176 235/50R16 A01 A12 G40
0249*00-25 74-176 235/50R16 A12 R69
- incl. Facelift 2010 74-92 205/55R16 A13 R09 T91 T93
85-120 215/60R16 A12 R09
Ford Mondeo Turnier 85-177 215/60R16 A91 A14 A18 A57
(V) 85-177 225/55R16 A12 Car F17 V00
BA7 85-177 245/50R16 A01 A12 K2b K6g V16 S07
e13*2001/116*
0249*26-..
- ab MJ 2015 (MK5)
Ford Puma 70-114 205/65R16 A94 A14 A18 A58
J2K 70-114 215/60R16 A94 NoE NoP Z16
e9*2007/46*3165*.. 70-114 225/55R16 A12 S07
70-114 225/60R16 A12
Ford S-Max (I) 74-176 215/60R16 A33 T94 T95 A14 A18 A58
WA6 74-176 225/55R16 A12 T94 T95 B02 V16 S09
e13*2001/116* 74-176 235/50R16 A12
0185*00-23 74-176 245/50R16 A01 A12 K2b
Ford Tourneo Connect 55-85 205/55R16 K2b T91 T94 A01 A12 A14
PH2, PJ2 A18 B02 S03
e1*2001/116*
0206*..,
0207*00-15
Ford Transit Connect 55-85 205/55R16 K2b T91 T93 T94 A01 A12 A14
PT2, PU2 A18 B02 S03
L071; L072;
e1*2007/46*0271*..;
e1*2007/46*
0272*00-03
Ford Transit/Tourneo 55-125 205/60R16 A31 T96 A14 A18 A58
Connect 55-125 215/55R16 A91 T97 V16 S07
PJ2, PU2 55-125 225/55R16 A12 T95
e1*2001/116*
0207*16-25;
e1*2007/46*
0272*04-13,
- Modell 2014 bis 2017
- mit Radmuttern
M12x1,5
Jaguar S-Type 147,175 205/60R16 R37 A12 A14 A18
CCX 147-203 225/55R16 A01 K42 K45 K46 B02 B03 Y62
e11*98/14*0115*.. 147-203 235/50R16 A01 K1a K42 K45 K46 S02
Jaguar X-Type 96-170 205/55R16 K41 K45 K46 K56 L02 A01 A12 A14
CF1 96-170 215/50R16 K1a K2b K41 K45 K46 K56 L02 A18 B02 B03
e11*98/14*0176*.. 96-170 225/45R16 K41 K45 K46 K56 L02 Lim V16 S01
96-170 225/50R16 K1a K2b K41 K42 K45 K46 K56 L02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51471 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55058521 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0JX16 H2 Typ DBV 5SP 001 7JX16 H2
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Land Rover 110-118 215/75R16 A44 A14 A18 B03
Freelander 2 110-118 225/70R16 A44 S04
LF 110-118 225/75R16 A44
e11*2001/116*0300*. 110-118 235/70R16 A12
110-118 255/65R16 A01 A12 K1a
Volvo C30 73-169 195/60R16 A33 R37 A14 A18 A58
M, M-2D 73-169 205/55R16 A12 B02 Com V16
e4*2001/116*0076*.., 73-169 215/50R16 A01 A12 K25 S01
e1*2001/116*0427*.. 73-169 225/50R16 A01 A12 K2b K42 R03
Volvo S40, V50 73-169 195/60R16 R37 A12 A14 A18
M 73-169 205/55R16 A01 K46 B02 B03 Car
e4*2001/116*0076*.. 73-169 215/50R16 A01 K42 K46 LK6 Lim V00 V16
73-169 225/50R16 A01 K2b K42 K46 R03 S01
Volvo S60, V60 84-180 205/55R16 A13 R37 R59 T91 A14 A18 A57
F, F-N2D 84-180 205/60R16 A13 R09 Car Lim Npf
e9*2007/46*0023*..; 84-242 215/55R16 A33 V00 V16 S06
e13*2007/46*1157*.. 84-242 225/50R16 A12
84-242 235/50R16 A01 A12 K4i
Volvo S60CC, V60CC 110-187 215/65R16 A12 A14 A18
F 110-187 225/60R16 A57 Car KMV
e9*2007/46*0023*.. 110-187 225/65R16 A01 K3s Lim S06
- Cross Country 110-187 235/60R16
Volvo S80 80-180 205/60R16 A13 R09 A14 A18 S06
A, A-2D 80-180 215/55R16 A33 R37
e9*2001/116*0057*.., 80-224 225/55R16 A12
e1*2001/116*0504*.. 80-224 235/50R16 A12
Volvo V40 84 195/60R16 A13 R37 A14 A18 A58
M, M-N2E 84 - 187 205/55R16 A33 Flh X4V S05
e4*2001/116* 84 - 187 215/55R16 A12
0076*27-..;
e13*2007/46*1337*..
Volvo V40 CC 84-187 205/60R16 A13 A14 A18 A57
M, M-N2E 84-187 215/55R16 A33 Flh S05
e4*2001/116* 84-187 215/60R16 A33
0076*29..; 84-187 225/55R16 A90
e13*2007/46*1337*..
- Cross Country
Volvo V70 80-180 205/60R16 A13 R09 A14 A18 Car
B, /-2D, /-N2D, /-N2E 80-180 215/55R16 A33 R59 X7V S06
e9*2001/116*0065*..; 80-224 225/55R16 A12
e1*2001/116*0505*..; 80-224 235/50R16 A12
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC70 120-224 215/65R16 A13 A14 A18 Car
B, /-2D, /-N2D, /-N2E 120-224 225/60R16 A12 KMV S06
e9*2001/116*0065*..; 120-224 235/60R16 A12
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51471 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55058521 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0JX16 H2 Typ DBV 5SP 001 7JX16 H2
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 6 von 12
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51471 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55058521 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0JX16 H2 Typ DBV 5SP 001 7JX16 H2
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 7 von 12
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A44 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, verwendet werden. Die Montage ist nur an allen vier Rädern zulässig.
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51471 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55058521 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0JX16 H2 Typ DBV 5SP 001 7JX16 H2
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 8 von 12
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Compact (3-türig).
F17 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klammergewichte angebracht
werden.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51471 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55058521 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0JX16 H2 Typ DBV 5SP 001 7JX16 H2
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 9 von 12
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51471 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55058521 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0JX16 H2 Typ DBV 5SP 001 7JX16 H2
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 10 von 12
R59 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/60R16
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51471 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55058521 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0JX16 H2 Typ DBV 5SP 001 7JX16 H2
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 11 von 12
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 185/60R16 205/55R16
Nr. 3 195/40R16 215/35R16
Nr. 4 195/45R16 215/40R16, 225/40R16
Nr. 5 195/50R16 215/45R16
Nr. 6 205/45R16 225/40R16
Nr. 7 205/50R16 225/45R16
Nr. 8 205/55R16 225/50R16, 245/45R16
Nr. 9 205/60R16 225/55R16
Nr. 10 215/40R16 225/40R16, 245/35R16
Nr. 11 215/55R16 235/50R16
Nr. 12 225/40R16 245/35R16
Nr. 13 225/50R16 245/45R16
Nr. 14 225/55R16 245/50R16
Nr. 15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51471 nach §22 StVZO
Anlage 2 zum Prüfbericht Nr. 55058521 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0JX16 H2 Typ DBV 5SP 001 7JX16 H2
Hersteller Dt. Brennstoffvertrieb GmbH
Seite 12 von 12

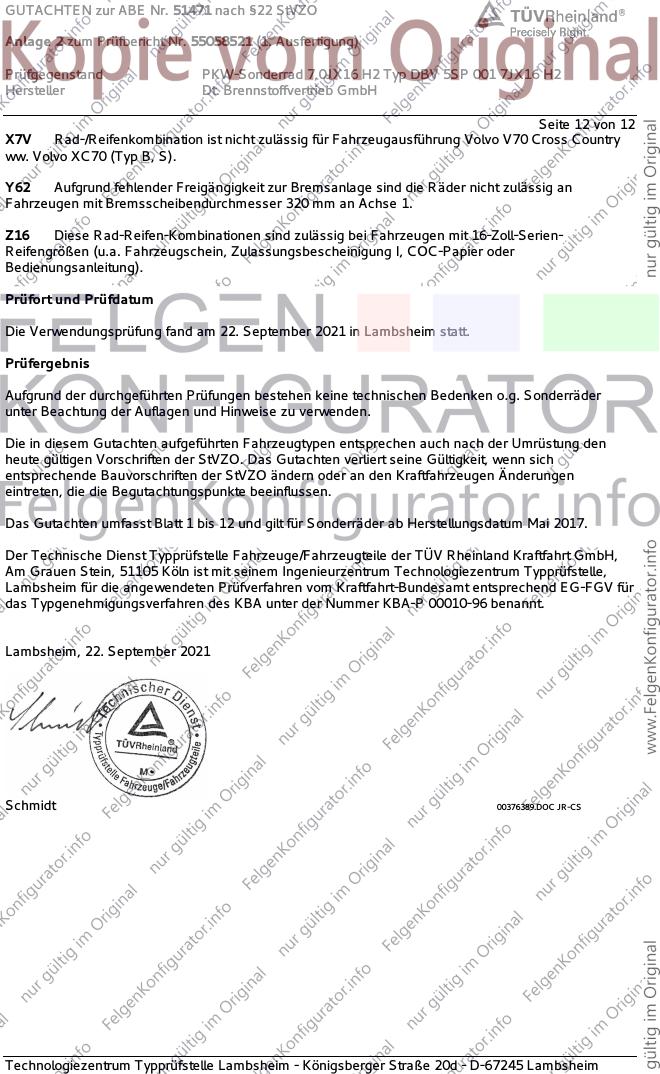

X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Y62 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 320 mm an Achse 1.
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 22. September 2021 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Mai 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 22. September 2021
Schmidt 00376389.DOC JR-CS
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
