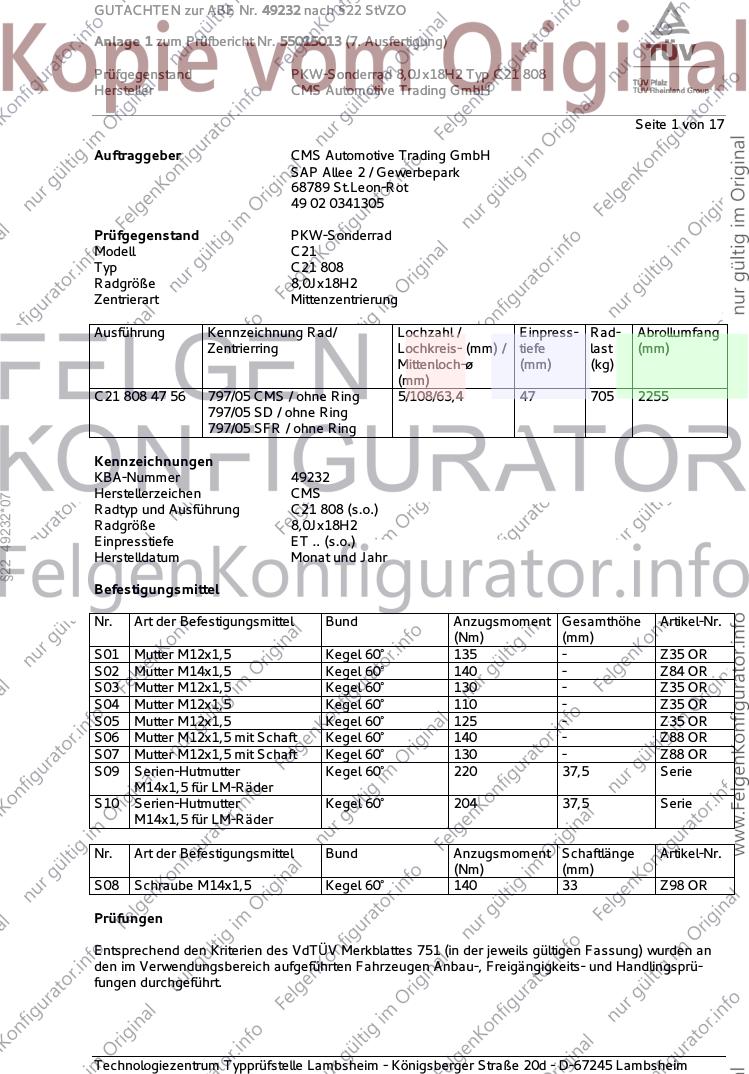

GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55015013 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH
Seite 1 von 17
Auftraggeber CMS Automotive Trading GmbH
SAP Allee 2 / Gewerbepark
68789 St.Leon-Rot
49 02 0341305
Prüfgegenstand PKW-Sonderrad
Modell C21
Typ C21 808
Radgröße 8,0Jx18H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Lochzahl / Einpress- Rad- Abrollumfang
Zentrierring Lochkreis- (mm) / tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
C21 808 47 56 797/05 CMS / ohne Ring 5/108/63,4 47 705 2255
797/05 SD / ohne Ring
797/05 SFR / ohne Ring
Kennzeichnungen
KBA-Nummer 49232
Herstellerzeichen CMS
§22 49232*07
Radtyp und Ausführung C21 808 (s.o.)
Radgröße 8,0Jx18H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Gesamthöhe Artikel-Nr.
(Nm) (mm)
S01 Mutter M12x1,5 Kegel 60° 135 - Z35 OR
S02 Mutter M14x1,5 Kegel 60° 140 - Z84 OR
S03 Mutter M12x1,5 Kegel 60° 130 - Z35 OR
S04 Mutter M12x1,5 Kegel 60° 110 - Z35 OR
S05 Mutter M12x1,5 Kegel 60° 125 - Z35 OR
S06 Mutter M12x1,5 mit Schaft Kegel 60° 140 - Z88 OR
S07 Mutter M12x1,5 mit Schaft Kegel 60° 130 - Z88 OR
S09 Serien-Hutmutter Kegel 60° 220 37,5 Serie
M14x1,5 für LM-Räder
S10 Serien-Hutmutter Kegel 60° 204 37,5 Serie
M14x1,5 für LM-Räder
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S08 Schraube M14x1,5 Kegel 60° 140 33 Z98 OR
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55015013 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH
Seite 2 von 17
Verwendungsbereich
Hersteller Ford
Jaguar
Land Rover
Volvo
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 215/40R18 K25 T85 T89 A01 A12 A16
DM2 66-107 225/35R18 LK6 T87 A23 B02 S03
e13*2001/116*0109*. 66-107 225/40R18 K41 L02
66-107 225/40R18 K41 R09
Ford C-Max 63-134 215/40R18 T85 T89 A12 A16 A23
(Compact) 63-134 215/45R18 A58 B02 KoS
DXA 63-134 225/40R18 T88 T92 V18 S01
e13*2007/46*1103*.. 63-134 235/40R18
- incl. Facelift 2015 63-134 245/35R18 A01 K1a K2b T88 T92
§22 49232*07
Ford Edge 132-155 235/60R18 A33 A07 A16 A23
SBF 132-155 255/55R18 A12 A56 S09
e1*2007/46*1524*00-02
Ford Edge 110-175 235/60R18 A33 141 A07 A16 A23
SBF 110-175 255/55R18 A12 141 A57 S09
e1*2007/46*1524*03-
ab MJ 2019
Ford Focus (II) 166 225/40R18 A12 A16 A23
DA3, DB3 59-107 215/40R18 T85 T89 B02 Car Flh
e13*2001/116*0144,0157* 59-107 225/40R18 A01 LK6 Sth S07
59-166 225/40R18 R09 R35
Ford Focus (III) 63-134 215/40R18 T85 T89 A12 A16 A23
DYB 63-134 215/45R18 A58 Car Flh
e13*2007/46*1138*.. 63-134 225/40R18 T88 T92 Lim V18 S03
- incl. Facelift 2014 63-134 235/40R18
63-134 245/35R18 A01 K1a K8d T88 T92
Ford Focus (IV) 63-134 215/45R18 A12 A16 A23
DEH 63-134 225/40R18 A58 F23 Flh
e13*2007/46*1911*.. 63-134 225/45R18 KOV V18 S01
63-134 235/40R18 A01 K2b
63-134 245/40R18 A01 K1a K2b
Ford Focus (IV) 110-134 215/45R18 A12 A16 A23
DEH 110-134 225/40R18 A58 F24 Flh
e13*2007/46*1911*.. 110-134 225/45R18 KOV V18 S01
110-134 235/40R18 A01 K2b
110-134 245/40R18 A01 K1a K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55015013 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH
Seite 3 von 17
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ Bereich weise Hinweise
ABE/EWG-Nr.
Ford Focus Active (IV) 63-134 215/50R18 R70 A12 A16 A23
DEH 63-134 225/45R18 A58 F24 Flh
e13*2007/46*1911*03- 63-134 235/45R18 KMV V18 S01
63-134 245/40R18
63-134 245/45R18
Ford Focus Cabrio (II) 74-107 215/40R18 T89 A12 A16 A23
DB3 74-107 225/40R18 A01 LK6 T88 T89 B02 Cbo S03
e13*2001/116*0157*. 74-107 225/40R18 R09 R35 T88 T89
Ford Focus RS (II) 224, 257 215/45R18 A91 M+S A16 A23 A58
DA3, DA3-RS 224, 257 225/40R18 A12 M+S B02 Flh S07
e13*2001/116*0144*. 224, 257 235/40R18 A12 M+S
e13*2001/116*1010*.
Ford Focus RS (III) 257 225/40R18 A33 M+S A16 A23 A56
DYB, DYB-RS 257 235/40R18 A12 M+S Flh S03
e13*2007/46*1138*..; 257 245/35R18 A12 M+S
e13*2007/46*1616*..
Ford Focus ST (III) 136, 184 215/45R18 A12 A16 A23
DYB 136, 184 225/40R18 A58 Car Flh
e13*2007/46*1138*.. 136, 184 235/40R18 S03
§22 49232*07
- incl. Facelift 2015 136, 184 245/35R18 A01 K1a K8d
Ford Focus ST (IV) 140, 206 215/45R18 A94 M+S A16 A23 A58
DEH 140, 206 225/40R18 A12 M+S Car Flh S01
e13*2007/46*1911*05- 140, 206 235/40R18 A12
140, 206 245/40R18 A12
Ford Focus Turnier (IV) 63-134 215/45R18 A12 A16 A23
DEH 63-134 225/40R18 A58 Car F24
e13*2007/46*1911*.. 63-134 225/45R18 KOV V18 S01
63-134 235/40R18 A01 K2b
63-134 245/40R18 A01 K1a K2b
Ford Focus Turnier 63-134 215/50R18 R70 A12 A16 A23
Active (IV) 63-134 225/45R18 A58 Car F24
DEH 63-134 235/45R18 KMV V18 S01
e13*2007/46*1911*03- 63-134 245/40R18
63-134 245/45R18
Ford Galaxy (III) 88-177 235/50R18 143 A07 A12 A16
WA6 88-177 245/45R18 T00 T96 143 A23 A57 V00
e13*2001/116*0185*24- 88-177 245/50R18 A01 K1a K5d 143 V18 S09
- ab MJ 2016 (MK3) 88-177 255/45R18 143
Ford Grand C-Max 70-134 215/45R18 A01 G40 T93 A12 A16 A23
DXA 70-134 215/45R18 R69 T93 A58 B02 KmS
e13*2007/46*1103*.. 70-134 225/40R18 T92 V18 S01
- incl. Facelift 2015 70-134 235/40R18 A01 G40 T95
70-134 235/40R18 R69 T95
70-134 245/35R18 A01 K1a T92
Ford Kuga (I) 100-147 235/50R18 A12 A16 A23
DM2 100-147 245/45R18 A57 B02 S07
e13*2001/116*0109* 100-147 245/50R18 A01 K1a
19-31 100-147 255/45R18
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55015013 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH
Seite 4 von 17
Handelsbezeichnung kW- Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ Bereich weise Hinweise
ABE/EWG-Nr.
Ford Kuga (II) 85-134 225/50R18 R37 A12 A16 A23
DM2 85-134 225/55R18 A01 G01 R37 A57 S01
e13*2001/116*0109*31-.. 85-178 235/45R18
- ab Modell 2013 85-178 235/50R18
- incl. Facelift 2016 85-178 245/45R18
85-178 245/50R18 A01 G01 K1a K1b K2b
85-178 255/45R18
Ford Kuga (III) 88-140 225/60R18 A91 A16 A23 A57
DFK 88-140 235/55R18 A12 NoP S01
e13*2007/46*2188*..
Ford Kuga (III) Plug-in 112 225/60R18 A91 A16 A23 A58
Hybrid 112 235/55R18 A12 S01
DFK
e13*2007/46*2188*..
Ford Mondeo (IV) 74-176 215/40R18 T85 T89 X98 A12 A16 A23
BA7 74-176 215/40R18 A01 G98 T85 T89 A58 B02 Flh
e13*2001/116*0249* 74-176 215/45R18 A01 G40 T89 Lim V18 S06
00-25 74-176 215/45R18 R69 T89
- incl. Facelift 2010 74-176 225/40R18 T88 T89 T91 X98
§22 49232*07
74-176 225/40R18 A01 G98 T88 T89 T91
74-176 235/40R18 A01 G40
74-176 235/40R18 R69
74-176 235/45R18 A01 G81 R69
74-176 235/45R18 R09 R92
74-176 245/35R18 A01 K2b T88 T89 X98
74-176 245/35R18 A01 G98 K2b T88 T89
74-176 245/40R18 A01 G81 K2b
Ford Mondeo (V) 85-177 215/45R18 A91 T89 T93 A16 A23 A57
BA7 85-177 225/45R18 A12 T91 Flh Lim V00
e13*2001/116*0249*26-.. 85-177 235/45R18 A12 V18 S01
- ab MJ 2015 (MK5) 85-177 245/40R18 A12
Ford Mondeo Hybrid (V) 103 215/45R18 A91 T93 A16 A23 A58
BA7-HEV 103 225/45R18 A12 Car Lim V18
e13*2007/46*1485*.. 103 235/45R18 A12 S01
103 245/40R18 A12
Ford Mondeo Turnier (III) 66-125 225/35R18 A01 K1a T87 A12 A16 A23
BWY 66-150 215/40R18 T89 A58 B02 Car
e1*98/14*0156*.. 66-166 225/40R18 A01 K1a T88 T91 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55015013 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford Mondeo Turnier 74-176 215/45R18 A01 G40 T89 T93 A12 A16 A23
(IV) 74-176 215/45R18 R69 T89 T93 A58 B02 Car
BA7 74-176 225/40R18 T88 T92 X98 V18 S06
e13*2001/116*0249* 74-176 225/40R18 A01 G98 T88 T92
00-25 74-176 235/40R18 A01 G40 T91 T93
- incl. Facelift 2010 74-176 235/40R18 R69 T91 T93
74-176 235/45R18 A01 G81 R69
74-176 235/45R18 R09 R92
74-176 245/35R18 A01 K2b T88 T92 X98
74-176 245/35R18 A01 G98 K2b T88 T92
74-176 245/40R18 A01 G81 K2b
81,92 215/40R18 T89 X98
81,92 215/40R18 A01 G98 T89
Ford Mondeo Turnier 85-177 215/45R18 A91 T89 T93 A16 A23 A57
(V) 85-177 225/45R18 A12 Car V00 V18
BA7 85-177 235/45R18 A12 S01
e13*2001/116*0249* 85-177 245/40R18 A12
26-..
- ab MJ 2015 (MK5)
§22 49232*07
Ford Puma 70-114 215/50R18 A01 K1b R70 A12 A16 A23
J2K 70-114 225/45R18 A58 NoE NoP
e9*2007/46*3165* 70-114 235/45R18 A01 K1b V18 S01
70-114 245/40R18 A01 K1b
70-114 245/45R18 A01 K1b
Ford Puma ST 147 215/50R18 A01 K1b R70 A12 A16 A23
J2K 147 225/45R18 A58 NoE NoP
e9*2007/46*3165*.. 147 235/45R18 A01 K1b V18 S01
147 245/40R18 A01 K1b
147 245/45R18 A01 K1b
Ford S-Max (II) 88-177 235/50R18 A07 A12 A16
WA6 88-177 245/45R18 A23 A57 V00
e13*2001/116* 88-177 245/50R18 A01 K1a K2b K5d V18 S09
0185*24-.. 88-177 255/45R18
- ab MJ 2016
Ford Transit / 55-125 215/45R18 T93 A12 A16 A23
Tourneo Connect 55-125 225/45R18 T91 T95 A58 V18 S01
PJ2, PU2 55-125 235/40R18 T91 T95
e1*2001/116*
0207*16-25;
e1*2007/46*
0272*04-13,
- Modell 2014 bis 2017
- mit Radmuttern
M12x1,5
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55015013 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford Transit/Tourneo 55-88 215/45R18 T93 A07 A12 A16
Connect 55-88 225/45R18 T91 T95 A23 A58 V18
PJ2, PU2 55-88 235/40R18 T91 T95 S10
e1*2001/116*0207*26-
e1*2007/46*0272*14-..
ab Modelljahr 2018
- mit Radmuttern
M14x1,5
Jaguar S-Type 147-219 235/40R18 K42 K45 K56 R37 A01 A12 A16
CCX 147-219 245/40R18 K1a K42 K45 K56 A23 B02 S05
e11*98/14*0115*..
Jaguar XE 120-132 215/45R18 A10 R37 T93 A16 A23 A58
JA 120-184 225/40R18 A32 T92 Lim P35 V18
e11*2007/46*2150*.., 120-184 225/45R18 A32 T91 T95 S05
e5*2007/46*1049*.. 120-184 235/40R18 A91 T91 T95
120-184 235/45R18 A12
120-184 245/40R18 A01 A12 K1a
Jaguar XF 120-202 235/50R18 A32 A16 A23 B03
CC9 120-202 245/45R18 A10 Lim V18 S05
§22 49232*07
e11*2001/116*0323*. 120-202 255/45R18 A32
Jaguar XF 120-221 225/50R18 A12 R37 A16 A23 A58
JB 120-221 235/45R18 A10 R37 Lim V18 S05
e11*2007/46*2981*.., 120-280 245/45R18 A10
e5*2007/46*1048*.. 120-280 255/45R18 A12
Jaguar XJ 152-291 235/50R18 R35 A12 A16 A23
N*3 152-291 245/45R18 B02 NBF V18
e11*2001/116*0217*.. 152-291 255/45R18 S05
Jaguar X-Type 96-170 225/40R18 K1a K2b K42 L02 T88 T92 A01 A12 A16
CF1 96-170 245/35R18 K1a K2b K42 K44 L02 T88 T92 A23 B02 K41
e11*98/14*0176*.. K45 K46 K56
Lim V18 S04
Land Rover Freelan- 110-171 235/60R18 A63 A16 A23 S02
der 2 110-171 255/55R18 A01 A12 K1a K2b
LF
e11*2001/116*0300*.
Volvo C30 73-169 215/40R18 T85 T89 A12 A16 A23
M, M-2D 73-169 215/45R18 A01 G03 K42 LK6 A58 B02 Com
e4*2001/116*0076*.., 73-169 225/35R18 A01 K1a K25 K2b K42 T83 T87 S04
e1*2001/116*0427*.. 73-169 225/40R18 A01 K1a K2b K42 LK6
Volvo S40, V50 73-169 215/40R18 K42 K46 T85 T89 A01 A12 A16
M 73-169 215/45R18 G03 K42 K46 L02 A23 B02 Car
e4*2001/116*0076*.. 73-169 225/35R18 K25 K42 K46 T87 Lim V00 V18
73-169 225/40R18 K42 K46 L02 S04
73-169 245/35R18 K2b K42 K46 R03
Volvo S60, V60 84-242 215/45R18 T89 T93 A12 A16 A23
F, F-N2D 84-242 225/40R18 T92 A57 Car Lim
e9*2007/46*0023*..; 84-242 235/40R18 T91 T95 Npf V00 V18
e13*2007/46*1157*.. 84-242 245/35R18 A01 K2b K4i K6f T92 S08
84-242 245/40R18 A01 K2b K4i K6f
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55015013 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH

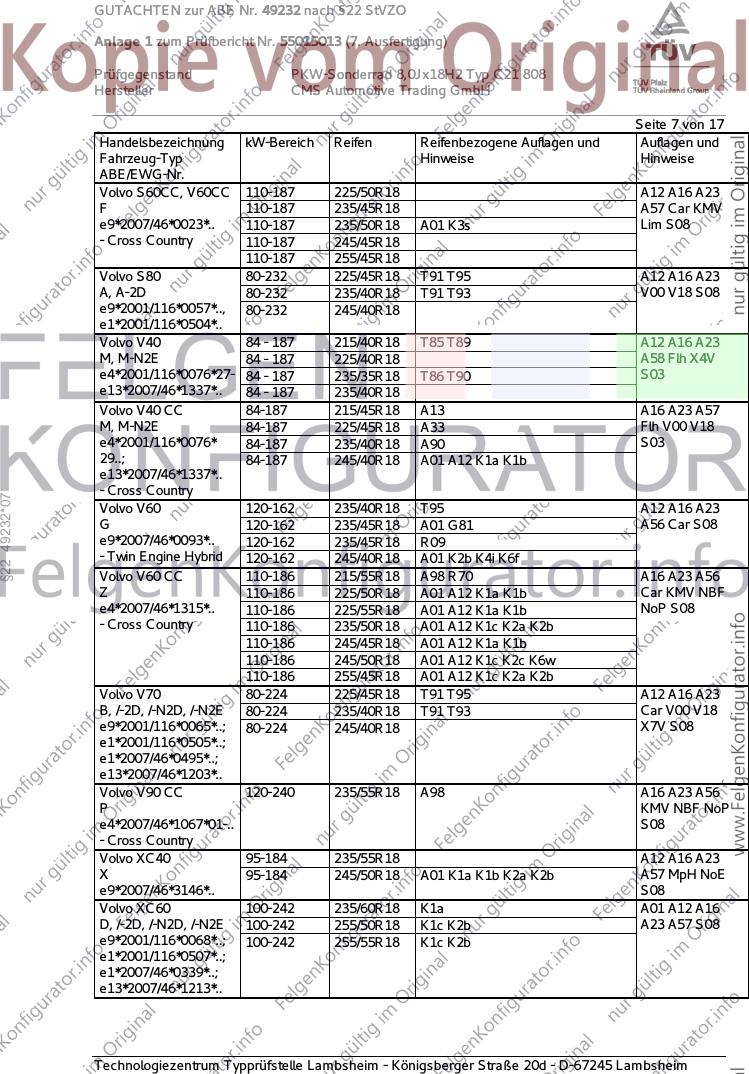

Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S60CC, V60CC 110-187 225/50R18 A12 A16 A23
F 110-187 235/45R18 A57 Car KMV
e9*2007/46*0023*.. 110-187 235/50R18 A01 K3s Lim S08
- Cross Country 110-187 245/45R18
110-187 255/45R18
Volvo S80 80-232 225/45R18 T91 T95 A12 A16 A23
A, A-2D 80-232 235/40R18 T91 T93 V00 V18 S08
e9*2001/116*0057*.., 80-232 245/40R18
e1*2001/116*0504*..
Volvo V40 84 - 187 215/40R18 T85 T89 A12 A16 A23
M, M-N2E 84 - 187 225/40R18 A58 Flh X4V
e4*2001/116*0076*27- 84 - 187 235/35R18 T86 T90 S03
e13*2007/46*1337*.. 84 - 187 235/40R18
Volvo V40 CC 84-187 215/45R18 A13 A16 A23 A57
M, M-N2E 84-187 225/45R18 A33 Flh V00 V18
e4*2001/116*0076* 84-187 235/40R18 A90 S03
29..; 84-187 245/40R18 A01 A12 K1a K1b
e13*2007/46*1337*..
- Cross Country
§22 49232*07
Volvo V60 120-162 235/40R18 T95 A12 A16 A23
G 120-162 235/45R18 A01 G81 A56 Car S08
e9*2007/46*0093*.. 120-162 235/45R18 R09
- Twin Engine Hybrid 120-162 245/40R18 A01 K2b K4i K6f
Volvo V60 CC 110-186 215/55R18 A98 R70 A16 A23 A56
Z 110-186 225/50R18 A01 A12 K1a K1b Car KMV NBF
e4*2007/46*1315*.. 110-186 225/55R18 A01 A12 K1a K1b NoP S08
- Cross Country 110-186 235/50R18 A01 A12 K1c K2a K2b
110-186 245/45R18 A01 A12 K1a K1b
110-186 245/50R18 A01 A12 K1c K2c K6w
110-186 255/45R18 A01 A12 K1c K2a K2b
Volvo V70 80-224 225/45R18 T91 T95 A12 A16 A23
B, /-2D, /-N2D, /-N2E 80-224 235/40R18 T91 T93 Car V00 V18
e9*2001/116*0065*..; 80-224 245/40R18 X7V S08
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo V90 CC 120-240 235/55R18 A98 A16 A23 A56
P KMV NBF NoP
e4*2007/46*1067*01-.. S08
- Cross Country
Volvo XC40 95-184 235/55R18 A12 A16 A23
X 95-184 245/50R18 A01 K1a K1b K2a K2b A57 MpH NoE
e9*2007/46*3146*.. S08
Volvo XC60 100-242 235/60R18 K1a A01 A12 A16
D, /-2D, /-N2D, /-N2E 100-242 255/50R18 K1c K2b A23 A57 S08
e9*2001/116*0068*..; 100-242 255/55R18 K1c K2b
e1*2001/116*0507*..;
e1*2007/46*0339*..;
e13*2007/46*1213*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55015013 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH

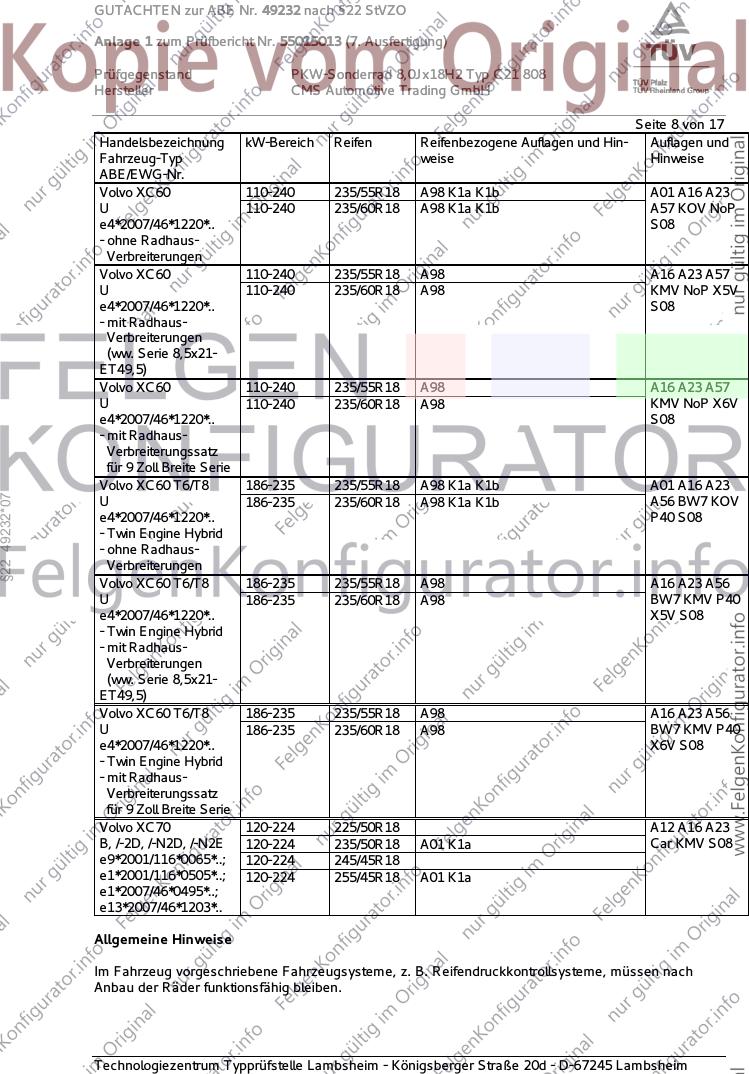

Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Volvo XC60 110-240 235/55R18 A98 K1a K1b A01 A16 A23
U 110-240 235/60R18 A98 K1a K1b A57 KOV NoP
e4*2007/46*1220*.. S08
- ohne Radhaus-
Verbreiterungen
Volvo XC60 110-240 235/55R18 A98 A16 A23 A57
U 110-240 235/60R18 A98 KMV NoP X5V
e4*2007/46*1220*.. S08
- mit Radhaus-
Verbreiterungen
(ww. Serie 8,5x21-
ET49,5)
Volvo XC60 110-240 235/55R18 A98 A16 A23 A57
U 110-240 235/60R18 A98 KMV NoP X6V
e4*2007/46*1220*.. S08
- mit Radhaus-
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC60 T6/T8 186-235 235/55R18 A98 K1a K1b A01 A16 A23
§22 49232*07
U 186-235 235/60R18 A98 K1a K1b A56 BW7 KOV
e4*2007/46*1220*.. P40 S08
- Twin Engine Hybrid
- ohne Radhaus-
Verbreiterungen
Volvo XC60 T6/T8 186-235 235/55R18 A98 A16 A23 A56
U 186-235 235/60R18 A98 BW7 KMV P40
e4*2007/46*1220*.. X5V S08
- Twin Engine Hybrid
- mit Radhaus-
Verbreiterungen
(ww. Serie 8,5x21-
ET49,5)
Volvo XC60 T6/T8 186-235 235/55R18 A98 A16 A23 A56
U 186-235 235/60R18 A98 BW7 KMV P40
e4*2007/46*1220*.. X6V S08
- Twin Engine Hybrid
- mit Radhaus-
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC70 120-224 225/50R18 A12 A16 A23
B, /-2D, /-N2D, /-N2E 120-224 235/50R18 A01 K1a Car KMV S08
e9*2001/116*0065*..; 120-224 245/45R18
e1*2001/116*0505*..; 120-224 255/45R18 A01 K1a
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55015013 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH

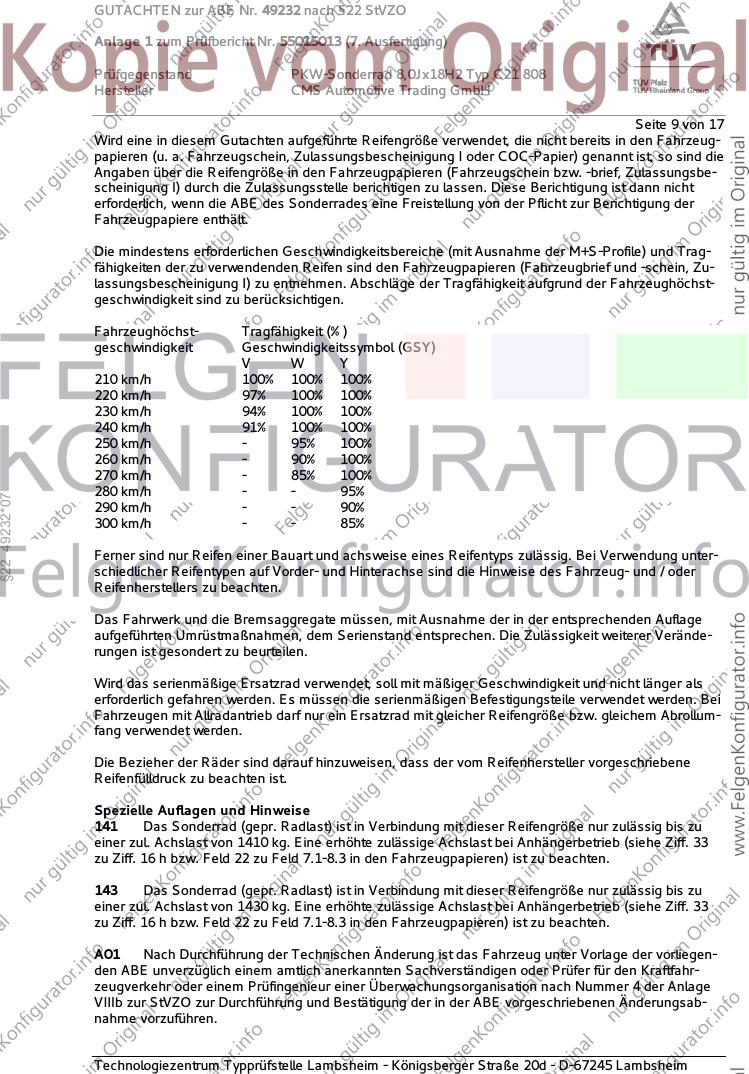

Seite 9 von 17
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
§22 49232*07
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55015013 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH

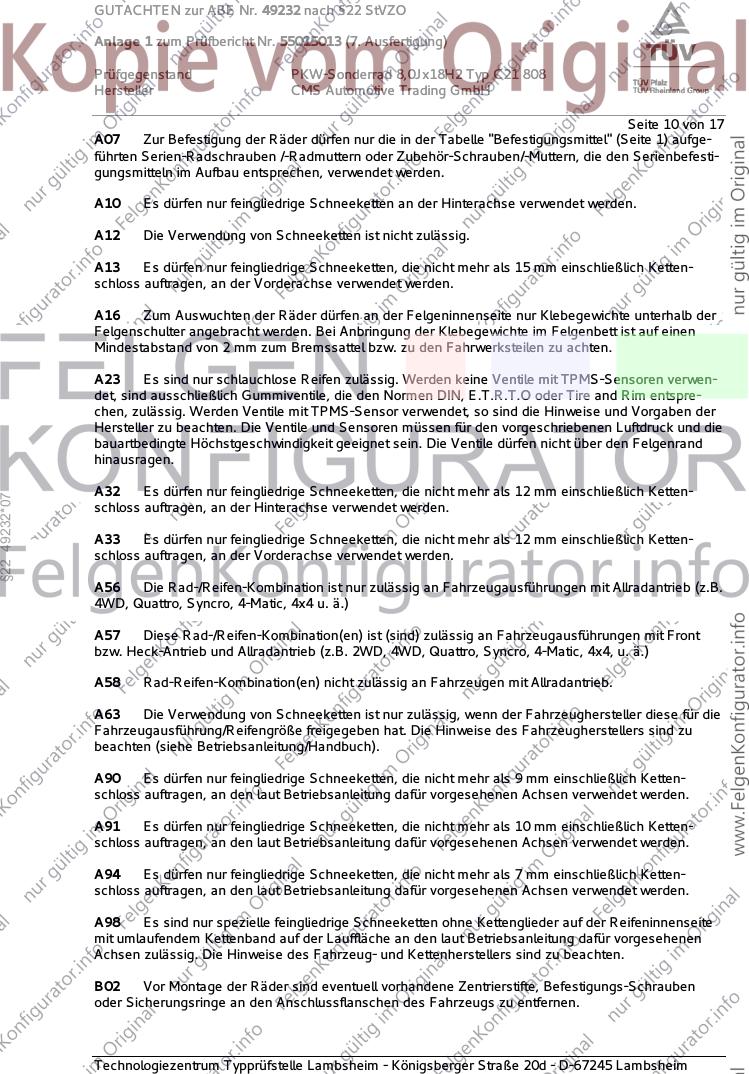

Seite 10 von 17
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1) aufge-
führten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den Serienbefesti-
gungsmitteln im Aufbau entsprechen, verwendet werden.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A23 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Gummiventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim entspre-
chen, zulässig. Werden Ventile mit TPMS-Sensor verwendet, so sind die Hinweise und Vorgaben der
Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die
bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den Felgenrand
hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
§22 49232*07
schloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A94 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 7 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55015013 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH

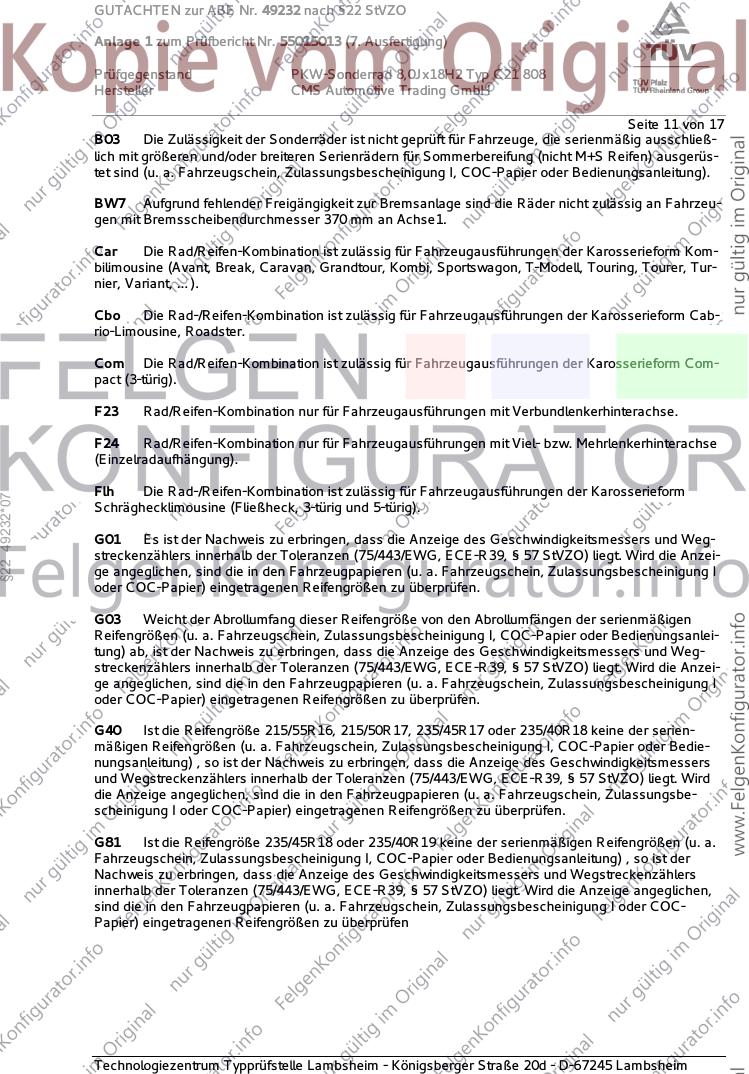

Seite 11 von 17
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Tur-
nier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Com-
pact (3-türig).
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
§22 49232*07
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedie-
nungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers
und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55015013 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH

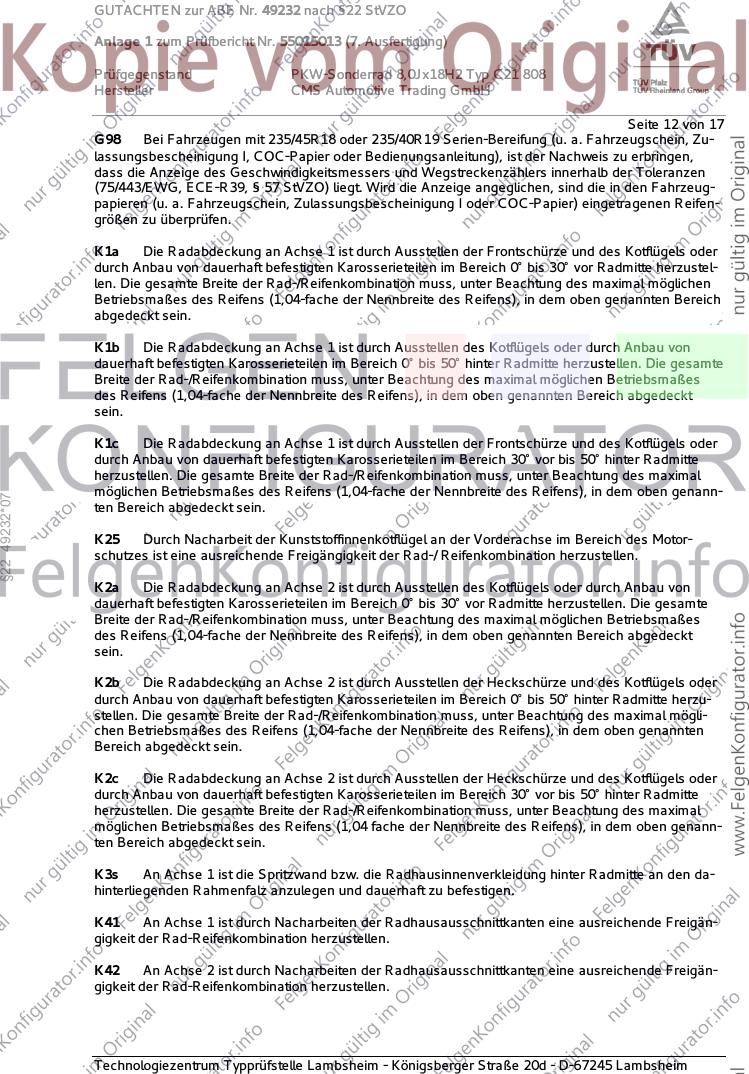

Seite 12 von 17
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein, Zu-
lassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifen-
größen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
§22 49232*07
ten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motor-
schutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den da-
hinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55015013 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH

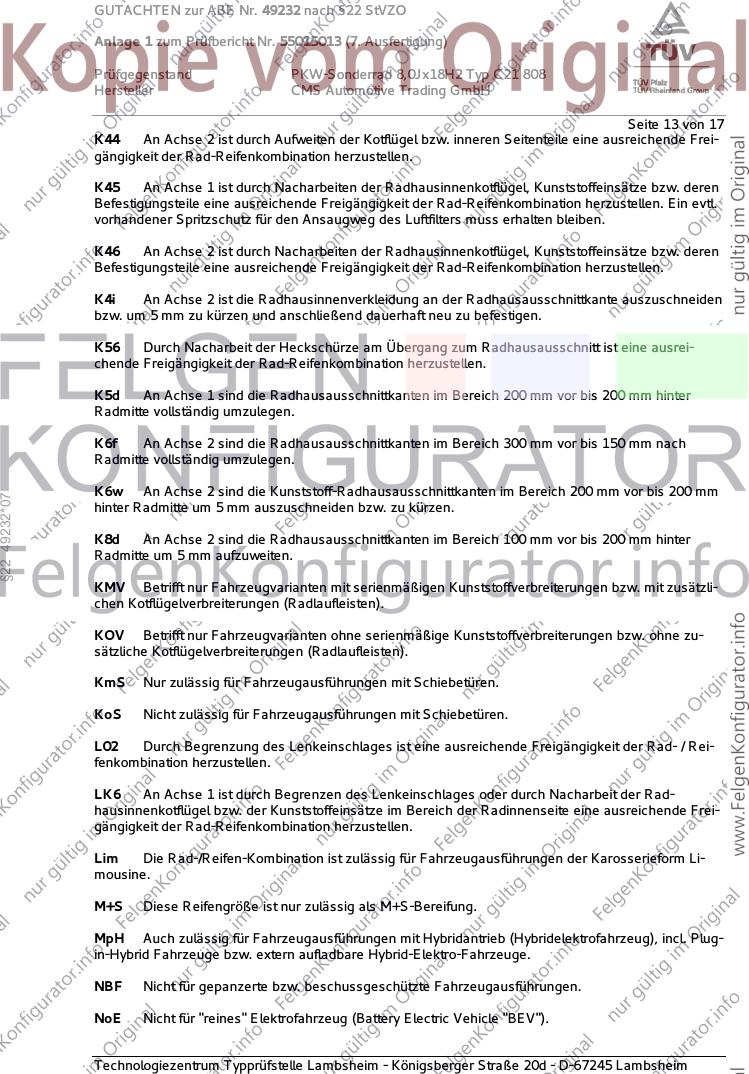

Seite 13 von 17
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
§22 49232*07
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug), incl. Plug-
in-Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55015013 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH

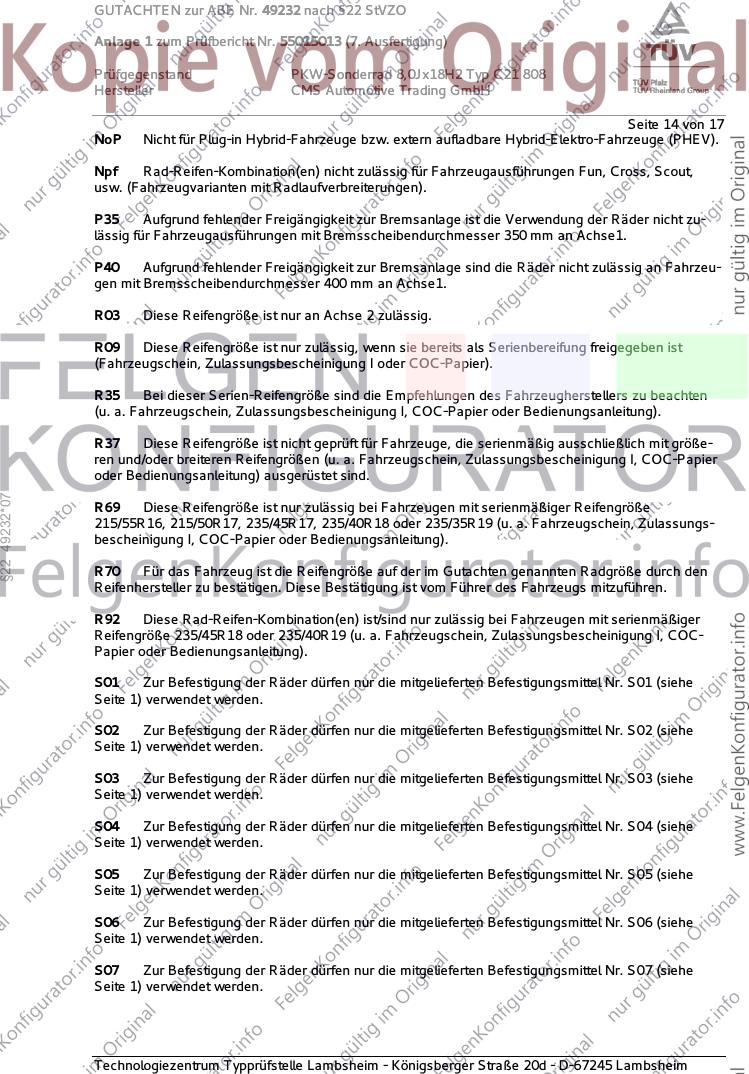

Seite 14 von 17
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zu-
lässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
P40 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 400 mm an Achse1.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
§22 49232*07
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein, Zulassungs-
bescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
R92 Diese Rad-Reifen-Kombination(en) ist/sind nur zulässig bei Fahrzeugen mit serienmäßiger
Reifengröße 235/45R18 oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55015013 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH

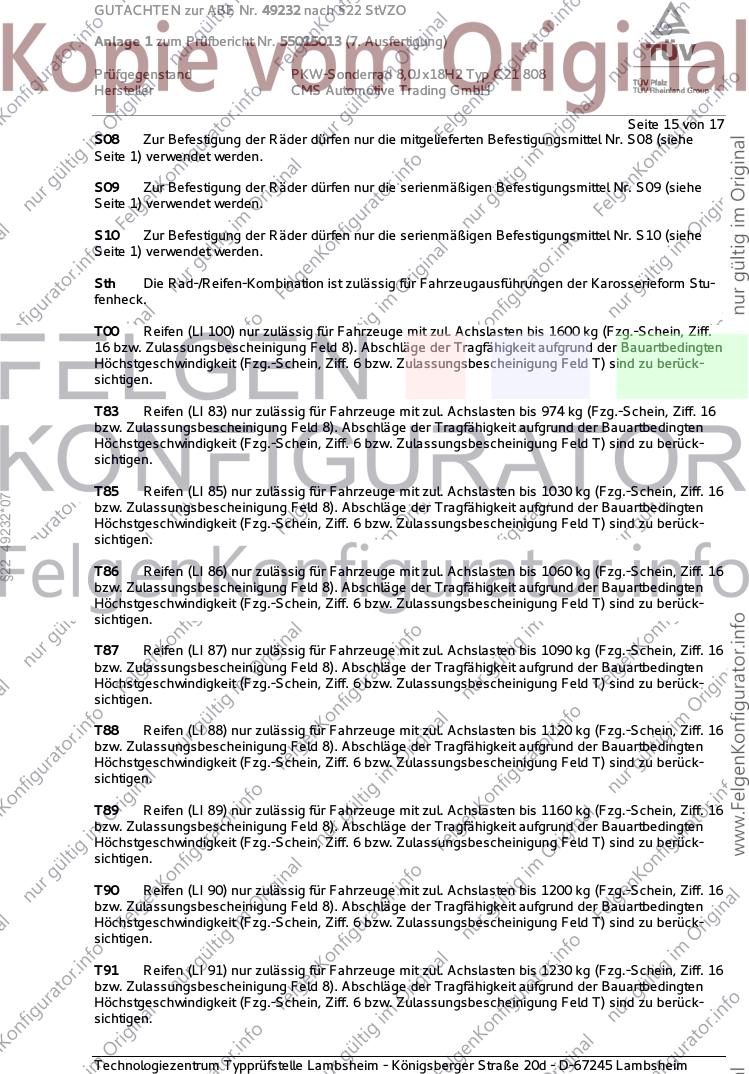

Seite 15 von 17
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Stu-
fenheck.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
§22 49232*07
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55015013 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH

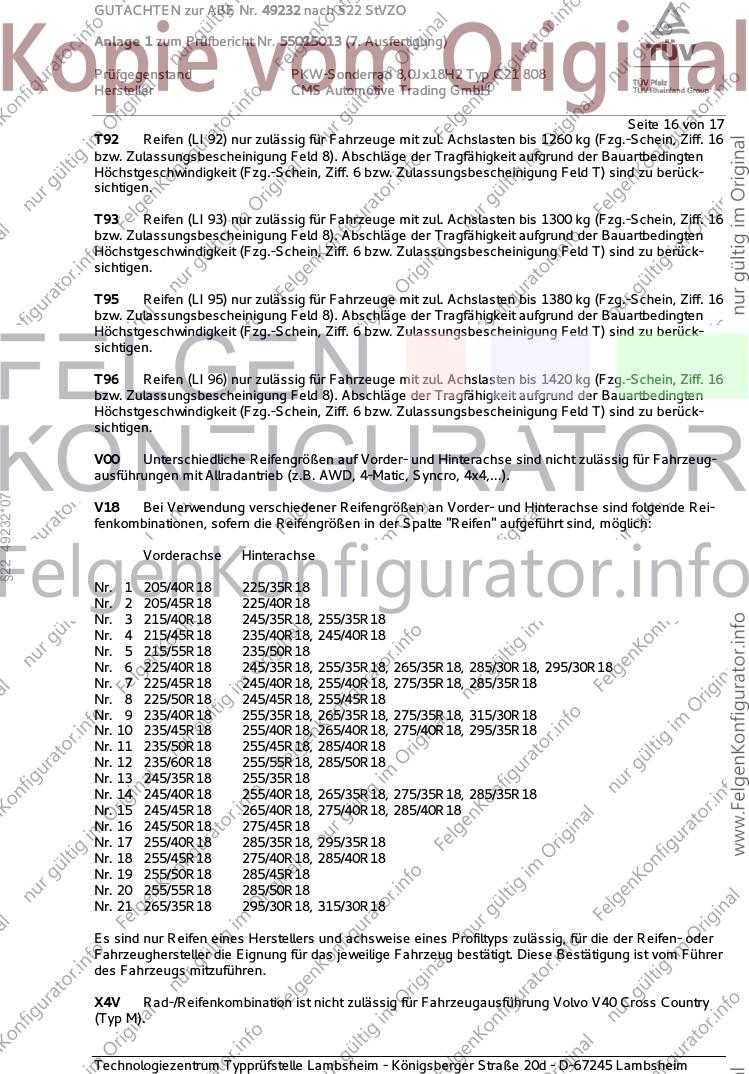

Seite 16 von 17
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
§22 49232*07
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 215/55R18 235/50R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 225/50R18 245/45R18, 255/45R18
Nr. 9 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 10 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 11 235/50R18 255/45R18, 285/40R18
Nr. 12 235/60R18 255/55R18, 285/50R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55015013 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH

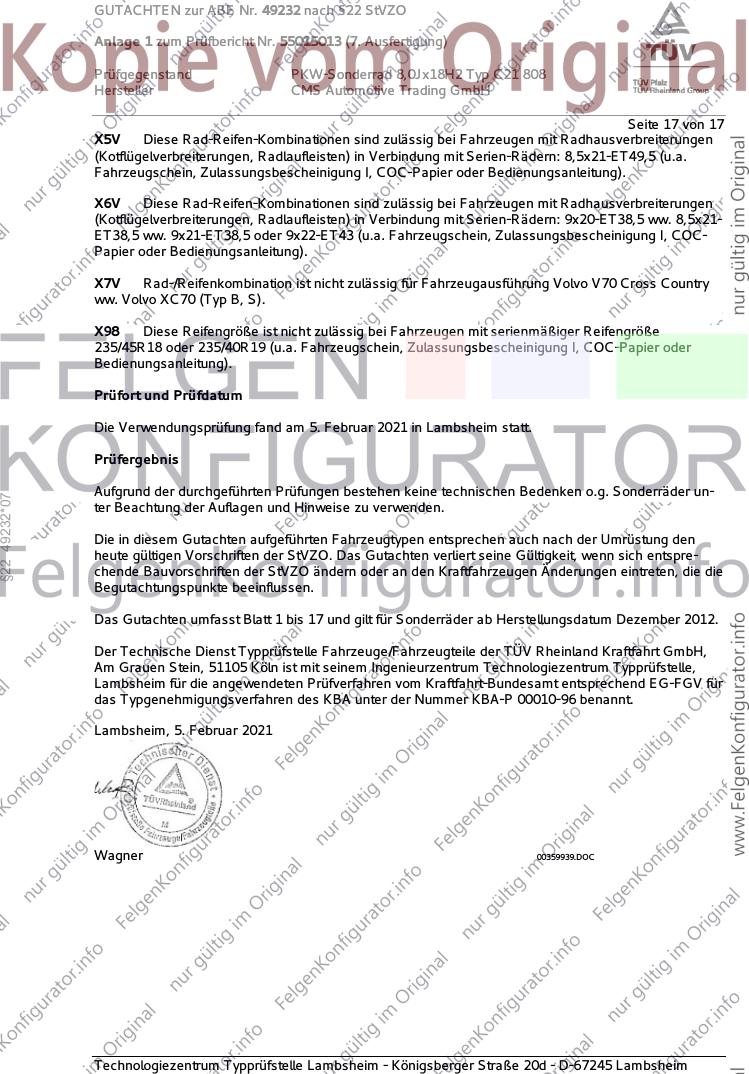

Seite 17 von 17
X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-
ET38,5 ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
235/45R18 oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 5. Februar 2021 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
§22 49232*07
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Dezember 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 5. Februar 2021
Wagner 00359939.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
