GUTACHTEN zur ABE Nr. 49243 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55003113 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 Jx19 H2 Typ OXIGIN 18-8519
Hersteller AD Vimotion GmbH
Seite 1 von 18
Auftraggeber AD Vimotion GmbH
Liebigstrasse 27
73760 Ostfildern-Scharnhausen
QM-Nr.: 20110008817
Prüfgegenstand PKW-Sonderrad
Modell OXIGIN 18
Typ OXIGIN 18-8519
Radgröße 8,5 Jx19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
F OXIGIN 18-8519 F / Ø72.6x63,4 5/108/63,4 45 725 2175
F HD OXIGIN 18-8519 F HD / Ø72.6x63,4
Kennzeichnungen
KBA-Nummer 49243
Herstellerzeichen AD VIMOTION
Radtyp und Ausführung OXIGIN 18-8519 .. (s.o.)
Radgröße 8,5 Jx19 H2
Einpresstiefe ET: .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 140 33
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,5 Kegel 60° 125 -
S04 Mutter M12x1,5 Kegel 60° 130 -
S05 Mutter M12x1,5 Kegel 60° 140 -
S06 Mutter M14x1,5 Kegel 60° 135 -
S07 Mutter M14x1,5 Kegel 60° 140 -
S08 Mutter M12x1,5 Kegel 60° 135 -
S09 Mutter M12x1,5 Kegel 60° 135 -
S10 Mutter M14x1,5 Klasse 10 Kegel 60° 170 33
S11 Mutter M14x1,5 Klasse 10 Kegel 60° 220 33
S12 Mutter M14x1,5 Kegel 60° 125 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford, Jaguar
Land Rover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49243 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55003113 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 Jx19 H2 Typ OXIGIN 18-8519
Hersteller AD Vimotion GmbH

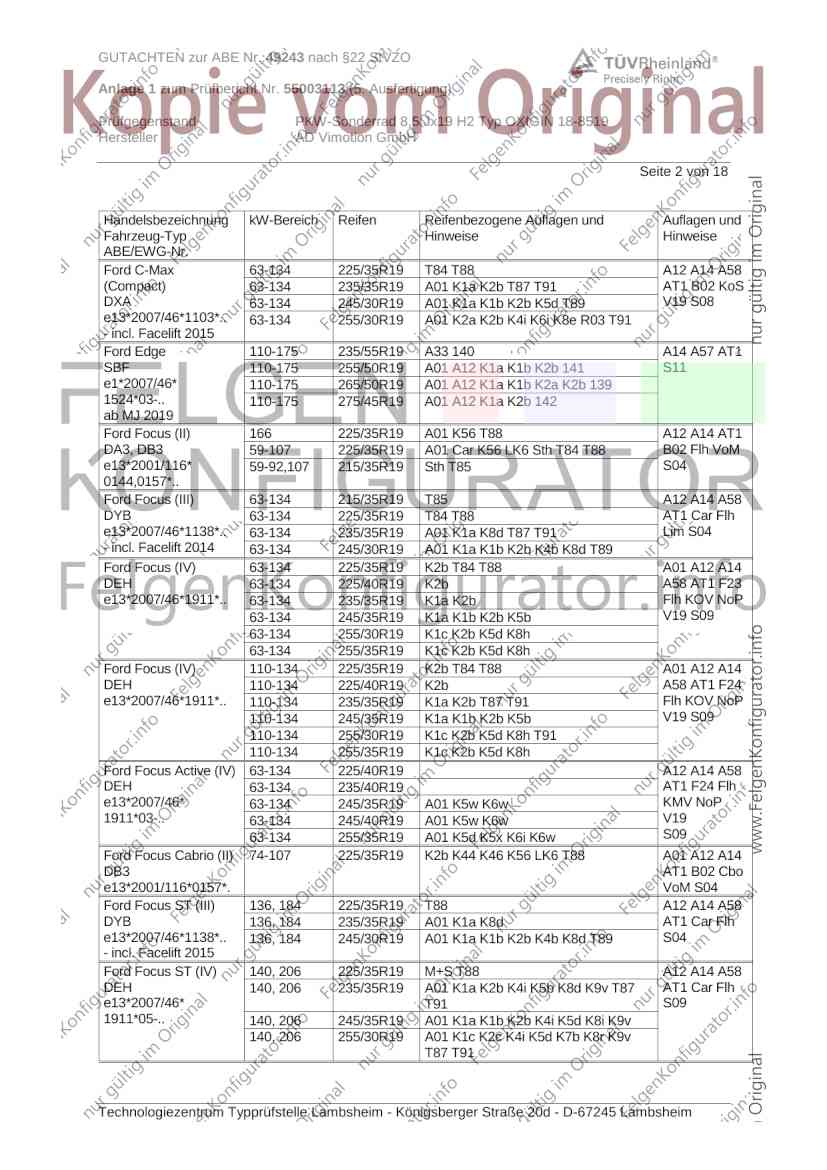

Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-Max 63-134 225/35R19 T84 T88 A12 A14 A58
(Compact) 63-134 235/35R19 A01 K1a K2b T87 T91 AT1 B02 KoS
DXA 63-134 245/30R19 A01 K1a K1b K2b K5d T89 V19 S08
e13*2007/46*1103*.. 63-134 255/30R19 A01 K2a K2b K4i K6i K8e R03 T91
- incl. Facelift 2015
Ford Edge 110-175 235/55R19 A33 140 A14 A57 AT1
SBF 110-175 255/50R19 A01 A12 K1a K1b K2b 141 S11
e1*2007/46* 110-175 265/50R19 A01 A12 K1a K1b K2a K2b 139
1524*03-.. 110-175 275/45R19 A01 A12 K1a K2b 142
ab MJ 2019
Ford Focus (II) 166 225/35R19 A01 K56 T88 A12 A14 AT1
DA3, DB3 59-107 225/35R19 A01 Car K56 LK6 Sth T84 T88 B02 Flh VoM
e13*2001/116* 59-92,107 215/35R19 Sth T85 S04
0144,0157*..
Ford Focus (III) 63-134 215/35R19 T85 A12 A14 A58
DYB 63-134 225/35R19 T84 T88 AT1 Car Flh
e13*2007/46*1138*.. 63-134 235/35R19 A01 K1a K8d T87 T91 Lim S04
- incl. Facelift 2014 63-134 245/30R19 A01 K1a K1b K2b K4b K8d T89
Ford Focus (IV) 63-134 225/35R19 K2b T84 T88 A01 A12 A14
DEH 63-134 225/40R19 K2b A58 AT1 F23
e13*2007/46*1911*.. 63-134 235/35R19 K1a K2b Flh KOV NoP
63-134 245/35R19 K1a K1b K2b K5b V19 S09
63-134 255/30R19 K1c K2b K5d K8h
63-134 255/35R19 K1c K2b K5d K8h
Ford Focus (IV) 110-134 225/35R19 K2b T84 T88 A01 A12 A14
DEH 110-134 225/40R19 K2b A58 AT1 F24
e13*2007/46*1911*.. 110-134 235/35R19 K1a K2b T87 T91 Flh KOV NoP
110-134 245/35R19 K1a K1b K2b K5b V19 S09
110-134 255/30R19 K1c K2b K5d K8h T91
110-134 255/35R19 K1c K2b K5d K8h
Ford Focus Active (IV) 63-134 225/40R19 A12 A14 A58
DEH 63-134 235/40R19 AT1 F24 Flh
e13*2007/46* 63-134 245/35R19 A01 K5w K6w KMV NoP
1911*03-.. 63-134 245/40R19 A01 K5w K6w V19
63-134 255/35R19 A01 K5d K5x K6i K6w S09
Ford Focus Cabrio (II) 74-107 225/35R19 K2b K44 K46 K56 LK6 T88 A01 A12 A14
DB3 AT1 B02 Cbo
e13*2001/116*0157*. VoM S04
Ford Focus ST (III) 136, 184 225/35R19 T88 A12 A14 A58
DYB 136, 184 235/35R19 A01 K1a K8d AT1 Car Flh
e13*2007/46*1138*.. 136, 184 245/30R19 A01 K1a K1b K2b K4b K8d T89 S04
- incl. Facelift 2015
Ford Focus ST (IV) 140, 206 225/35R19 M+S T88 A12 A14 A58
DEH 140, 206 235/35R19 A01 K1a K2b K4i K5b K8d K9v T87 AT1 Car Flh
e13*2007/46* T91 S09
1911*05-.. 140, 206 245/35R19 A01 K1a K1b K2b K4i K5d K8i K9v
140, 206 255/30R19 A01 K1c K2c K4i K5d K7b K8r K9v
T87 T91
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49243 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55003113 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 Jx19 H2 Typ OXIGIN 18-8519
Hersteller AD Vimotion GmbH

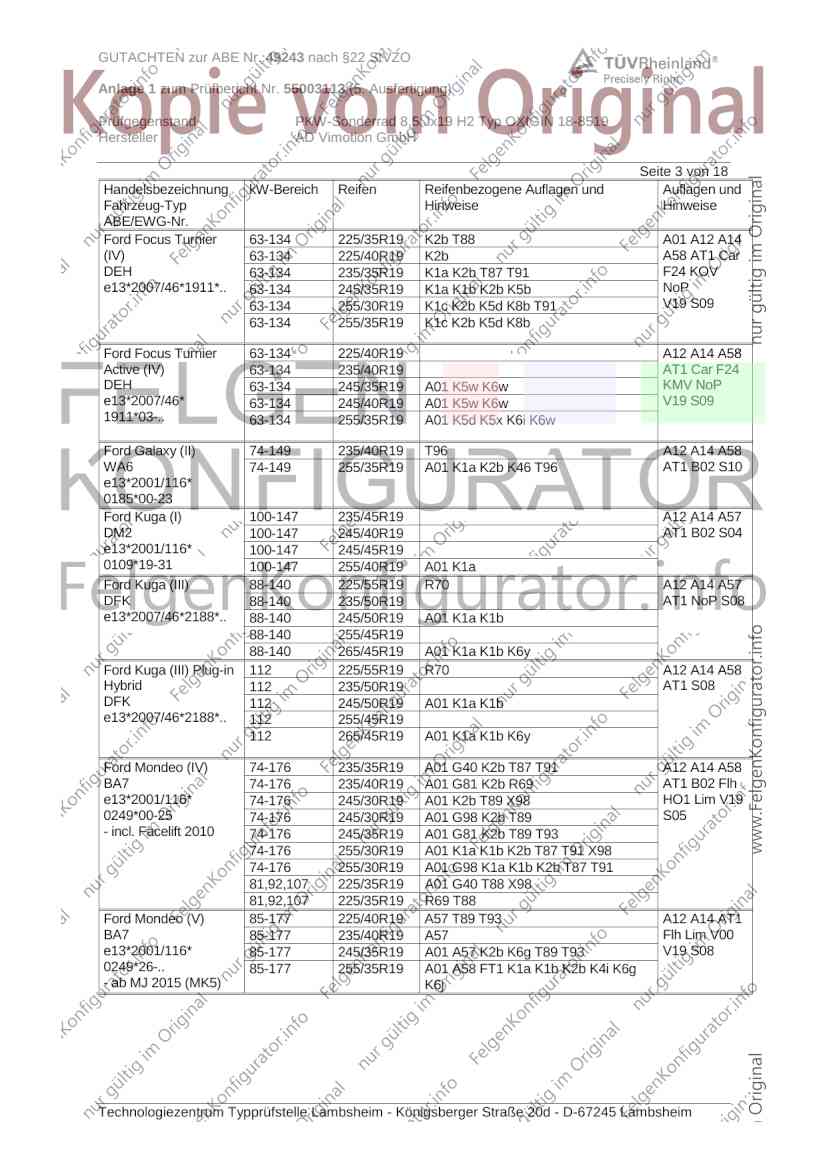

Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus Turnier 63-134 225/35R19 K2b T88 A01 A12 A14
(IV) 63-134 225/40R19 K2b A58 AT1 Car
DEH 63-134 235/35R19 K1a K2b T87 T91 F24 KOV
e13*2007/46*1911*.. 63-134 245/35R19 K1a K1b K2b K5b NoP
63-134 255/30R19 K1c K2b K5d K8b T91 V19 S09
63-134 255/35R19 K1c K2b K5d K8b
Ford Focus Turnier 63-134 225/40R19 A12 A14 A58
Active (IV) 63-134 235/40R19 AT1 Car F24
DEH 63-134 245/35R19 A01 K5w K6w KMV NoP
e13*2007/46* 63-134 245/40R19 A01 K5w K6w V19 S09
1911*03-.. 63-134 255/35R19 A01 K5d K5x K6i K6w
Ford Galaxy (II) 74-149 235/40R19 T96 A12 A14 A58
WA6 74-149 255/35R19 A01 K1a K2b K46 T96 AT1 B02 S10
e13*2001/116*
0185*00-23
Ford Kuga (I) 100-147 235/45R19 A12 A14 A57
DM2 100-147 245/40R19 AT1 B02 S04
e13*2001/116* 100-147 245/45R19
0109*19-31 100-147 255/40R19 A01 K1a
Ford Kuga (III) 88-140 225/55R19 R70 A12 A14 A57
DFK 88-140 235/50R19 AT1 NoP S08
e13*2007/46*2188*.. 88-140 245/50R19 A01 K1a K1b
88-140 255/45R19
88-140 265/45R19 A01 K1a K1b K6y
Ford Kuga (III) Plug-in 112 225/55R19 R70 A12 A14 A58
Hybrid 112 235/50R19 AT1 S08
DFK 112 245/50R19 A01 K1a K1b
e13*2007/46*2188*.. 112 255/45R19
112 265/45R19 A01 K1a K1b K6y
Ford Mondeo (IV) 74-176 235/35R19 A01 G40 K2b T87 T91 A12 A14 A58
BA7 74-176 235/40R19 A01 G81 K2b R69 AT1 B02 Flh
e13*2001/116* 74-176 245/30R19 A01 K2b T89 X98 HO1 Lim V19
0249*00-25 74-176 245/30R19 A01 G98 K2b T89 S05
- incl. Facelift 2010 74-176 245/35R19 A01 G81 K2b T89 T93
74-176 255/30R19 A01 K1a K1b K2b T87 T91 X98
74-176 255/30R19 A01 G98 K1a K1b K2b T87 T91
81,92,107 225/35R19 A01 G40 T88 X98
81,92,107 225/35R19 R69 T88
Ford Mondeo (V) 85-177 225/40R19 A57 T89 T93 A12 A14 AT1
BA7 85-177 235/40R19 A57 Flh Lim V00
e13*2001/116* 85-177 245/35R19 A01 A57 K2b K6g T89 T93 V19 S08
0249*26-.. 85-177 255/35R19 A01 A58 FT1 K1a K1b K2b K4i K6g
- ab MJ 2015 (MK5) K6j
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49243 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55003113 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 Jx19 H2 Typ OXIGIN 18-8519
Hersteller AD Vimotion GmbH

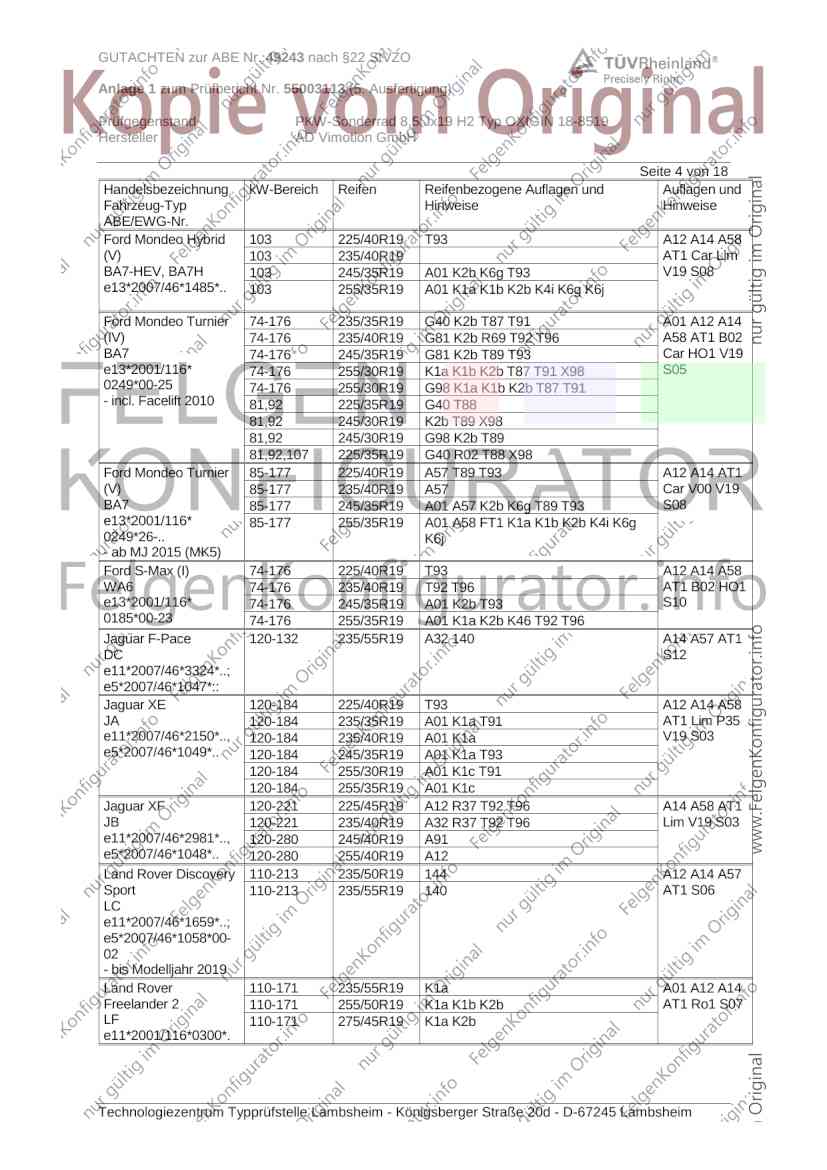

Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo Hybrid 103 225/40R19 T93 A12 A14 A58
(V) 103 235/40R19 AT1 Car Lim
BA7-HEV, BA7H 103 245/35R19 A01 K2b K6g T93 V19 S08
e13*2007/46*1485*.. 103 255/35R19 A01 K1a K1b K2b K4i K6g K6j
Ford Mondeo Turnier 74-176 235/35R19 G40 K2b T87 T91 A01 A12 A14
(IV) 74-176 235/40R19 G81 K2b R69 T92 T96 A58 AT1 B02
BA7 74-176 245/35R19 G81 K2b T89 T93 Car HO1 V19
e13*2001/116* 74-176 255/30R19 K1a K1b K2b T87 T91 X98 S05
0249*00-25 74-176 255/30R19 G98 K1a K1b K2b T87 T91
- incl. Facelift 2010 81,92 225/35R19 G40 T88
81,92 245/30R19 K2b T89 X98
81,92 245/30R19 G98 K2b T89
81,92,107 225/35R19 G40 R02 T88 X98
Ford Mondeo Turnier 85-177 225/40R19 A57 T89 T93 A12 A14 AT1
(V) 85-177 235/40R19 A57 Car V00 V19
BA7 85-177 245/35R19 A01 A57 K2b K6g T89 T93 S08
e13*2001/116* 85-177 255/35R19 A01 A58 FT1 K1a K1b K2b K4i K6g
0249*26-.. K6j
- ab MJ 2015 (MK5)
Ford S-Max (I) 74-176 225/40R19 T93 A12 A14 A58
WA6 74-176 235/40R19 T92 T96 AT1 B02 HO1
e13*2001/116* 74-176 245/35R19 A01 K2b T93 S10
0185*00-23 74-176 255/35R19 A01 K1a K2b K46 T92 T96
Jaguar F-Pace 120-132 235/55R19 A32 140 A14 A57 AT1
DC S12
e11*2007/46*3324*..;
e5*2007/46*1047*::
Jaguar XE 120-184 225/40R19 T93 A12 A14 A58
JA 120-184 235/35R19 A01 K1a T91 AT1 Lim P35
e11*2007/46*2150*.., 120-184 235/40R19 A01 K1a V19 S03
e5*2007/46*1049*.. 120-184 245/35R19 A01 K1a T93
120-184 255/30R19 A01 K1c T91
120-184 255/35R19 A01 K1c
Jaguar XF 120-221 225/45R19 A12 R37 T92 T96 A14 A58 AT1
JB 120-221 235/40R19 A32 R37 T92 T96 Lim V19 S03
e11*2007/46*2981*.., 120-280 245/40R19 A91
e5*2007/46*1048*.. 120-280 255/40R19 A12
Land Rover Discovery 110-213 235/50R19 144 A12 A14 A57
Sport 110-213 235/55R19 140 AT1 S06
LC
e11*2007/46*1659*..;
e5*2007/46*1058*00-
02
- bis Modelljahr 2019
Land Rover 110-171 235/55R19 K1a A01 A12 A14
Freelander 2 110-171 255/50R19 K1a K1b K2b AT1 Ro1 S07
LF 110-171 275/45R19 K1a K2b
e11*2001/116*0300*.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49243 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55003113 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 Jx19 H2 Typ OXIGIN 18-8519
Hersteller AD Vimotion GmbH

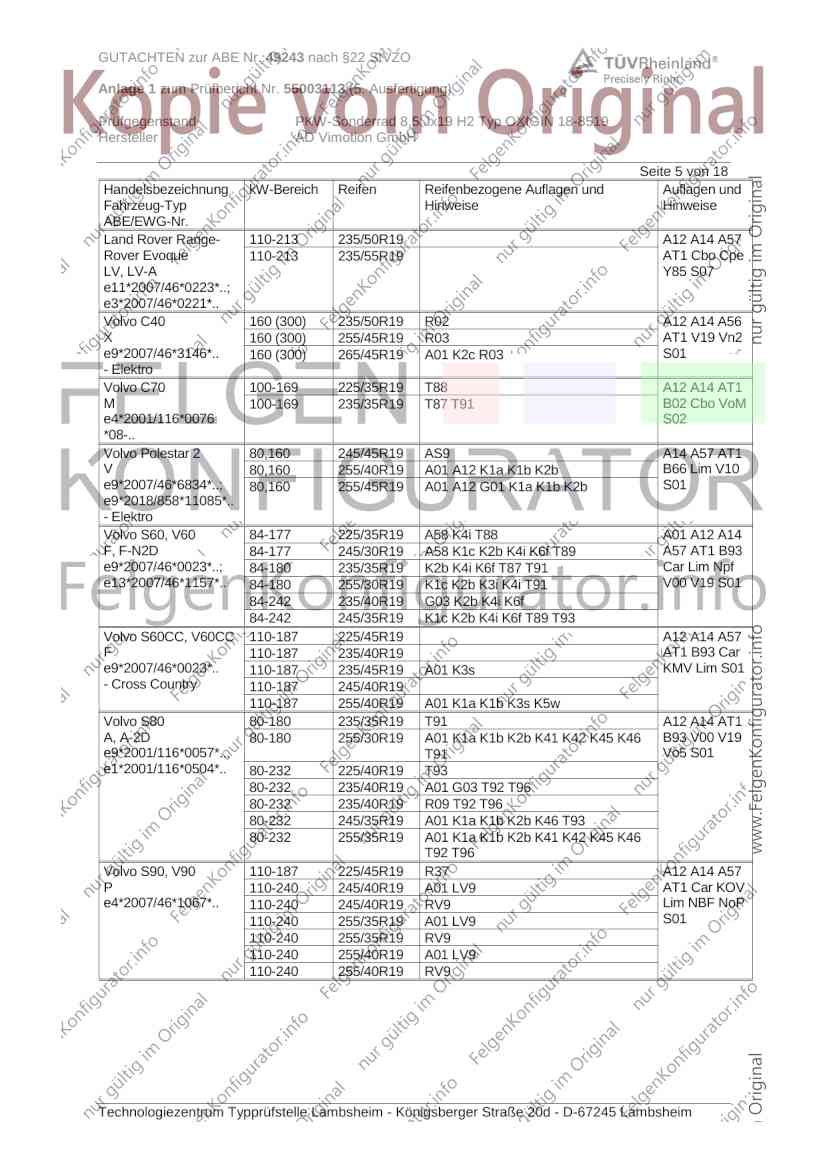

Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Land Rover Range- 110-213 235/50R19 A12 A14 A57
Rover Evoque 110-213 235/55R19 AT1 Cbo Cpe
LV, LV-A Y85 S07
e11*2007/46*0223*..;
e3*2007/46*0221*..
Volvo C40 160 (300) 235/50R19 R02 A12 A14 A56
X 160 (300) 255/45R19 R03 AT1 V19 Vn2
e9*2007/46*3146*.. 160 (300) 265/45R19 A01 K2c R03 S01
- Elektro
Volvo C70 100-169 225/35R19 T88 A12 A14 AT1
M 100-169 235/35R19 T87 T91 B02 Cbo VoM
e4*2001/116*0076 S02
*08-..
Volvo Polestar 2 80,160 245/45R19 AS9 A14 A57 AT1
V 80,160 255/40R19 A01 A12 K1a K1b K2b B66 Lim V10
e9*2007/46*6834*..; 80,160 255/45R19 A01 A12 G01 K1a K1b K2b S01
e9*2018/858*11085*..
- Elektro
Volvo S60, V60 84-177 225/35R19 A58 K4i T88 A01 A12 A14
F, F-N2D 84-177 245/30R19 A58 K1c K2b K4i K6f T89 A57 AT1 B93
e9*2007/46*0023*..; 84-180 235/35R19 K2b K4i K6f T87 T91 Car Lim Npf
e13*2007/46*1157*.. 84-180 255/30R19 K1c K2b K3i K4i T91 V00 V19 S01
84-242 235/40R19 G03 K2b K4i K6f
84-242 245/35R19 K1c K2b K4i K6f T89 T93
Volvo S60CC, V60CC 110-187 225/45R19 A12 A14 A57
F 110-187 235/40R19 AT1 B93 Car
e9*2007/46*0023*.. 110-187 235/45R19 A01 K3s KMV Lim S01
- Cross Country 110-187 245/40R19
110-187 255/40R19 A01 K1a K1b K3s K5w
Volvo S80 80-180 235/35R19 T91 A12 A14 AT1
A, A-2D 80-180 255/30R19 A01 K1a K1b K2b K41 K42 K45 K46 B93 V00 V19
e9*2001/116*0057*.., T91 Vo5 S01
e1*2001/116*0504*.. 80-232 225/40R19 T93
80-232 235/40R19 A01 G03 T92 T96
80-232 235/40R19 R09 T92 T96
80-232 245/35R19 A01 K1a K1b K2b K46 T93
80-232 255/35R19 A01 K1a K1b K2b K41 K42 K45 K46
T92 T96
Volvo S90, V90 110-187 225/45R19 R37 A12 A14 A57
P 110-240 245/40R19 A01 LV9 AT1 Car KOV
e4*2007/46*1067*.. 110-240 245/40R19 RV9 Lim NBF NoP
110-240 255/35R19 A01 LV9 S01
110-240 255/35R19 RV9
110-240 255/40R19 A01 LV9
110-240 255/40R19 RV9
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49243 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55003113 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 Jx19 H2 Typ OXIGIN 18-8519
Hersteller AD Vimotion GmbH
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S90, V90 -T6/T8 186-235 245/40R19 A01 LV9 T98 A12 A14 A56
P 186-235 245/40R19 RV9 T98 AT1 B65 Car
e4*2007/46*1067*.. 186-235 255/35R19 A01 LV9 T96 KOV Lim S01
- Twin Engine Hybrid 186-235 255/35R19 RV9 T96
186-235 255/40R19 A01 LV9
186-235 255/40R19 RV9
Volvo V40 84 - 187 225/35R19 T84 T88 A12 A14 A58
M, M-N2E 84 - 187 235/30R19 A01 K1a K1b K6g T86 AT1 Flh VoM
e4*2001/116* 84 - 187 235/35R19 A01 K1a K1b K6g T87 T91 X4V S04
0076*27-..;
e13*2007/46*1337*..
Volvo V40 CC 84-187 225/40R19 A12 A14 A57
M, M-N2E 84-187 235/35R19 A01 K1a K1b T87 T91 AT1 Flh VoM
e4*2001/116* 84-187 245/35R19 A01 K1c S04
0076*29-..;
e13*2007/46*1337*..
- Cross Country
Volvo V60 CC 110-186 225/45R19 K1a K1b A01 A12 A14
Z 110-186 235/45R19 K1a K1b A56 AT1 Car
e4*2007/46*1315*.. 110-186 245/40R19 K1c K2a K2b KMV NBF
- Cross Country 110-186 245/45R19 K1c K2a K2b NoP S01
110-186 255/40R19 K1c K2a K2b K5w
Volvo V90 CC 120-240 235/50R19 A01 A12 K1a K2b A14 A56 AT1
P 120-240 245/45R19 A98 KMV NBF
e4*2007/46*1067*01-.. 120-240 255/45R19 A01 A12 K1a K2b NoP S01
- Cross Country
Volvo XC40 95-184 235/50R19 A01 K2b A12 A14 A57
X 95-184 245/45R19 AT1 DB8
e9*2007/46*3146*.. 95-184 245/50R19 A01 K1c K2c MpH NoE
95-184 255/45R19 A01 K2b OP0 S01
95-184 265/45R19 A01 K1c K2c
Volvo XC40 Recharge 80, 160 235/50R19 R02 144 A12 A14 A57
Electric 80, 160 255/45R19 R03 145 AT1 V19 Vn2
X 80, 160 265/45R19 A01 K2c R03 144 S01
e9*2007/46*3146*..
- Elektro
Volvo XC60 110-240 235/50R19 A98 K1a K1b A01 A14 A57
U 110-240 235/55R19 A12 K1a K1b AT1 KOV
e4*2007/46*1220*.. 110-240 255/45R19 A12 K1a K1b NoP S01
- ohne Radhaus-
Verbreiterungen
Volvo XC60 110-240 235/50R19 A98 A14 A57 AT1
U 110-240 235/55R19 A12 KMV NoP
e4*2007/46*1220*.. 110-240 255/45R19 A12 X5V S01
- mit Radhaus-
Verbreiterungen
(ww. Serie 8,5x21-
ET49,5)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49243 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55003113 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 Jx19 H2 Typ OXIGIN 18-8519
Hersteller AD Vimotion GmbH

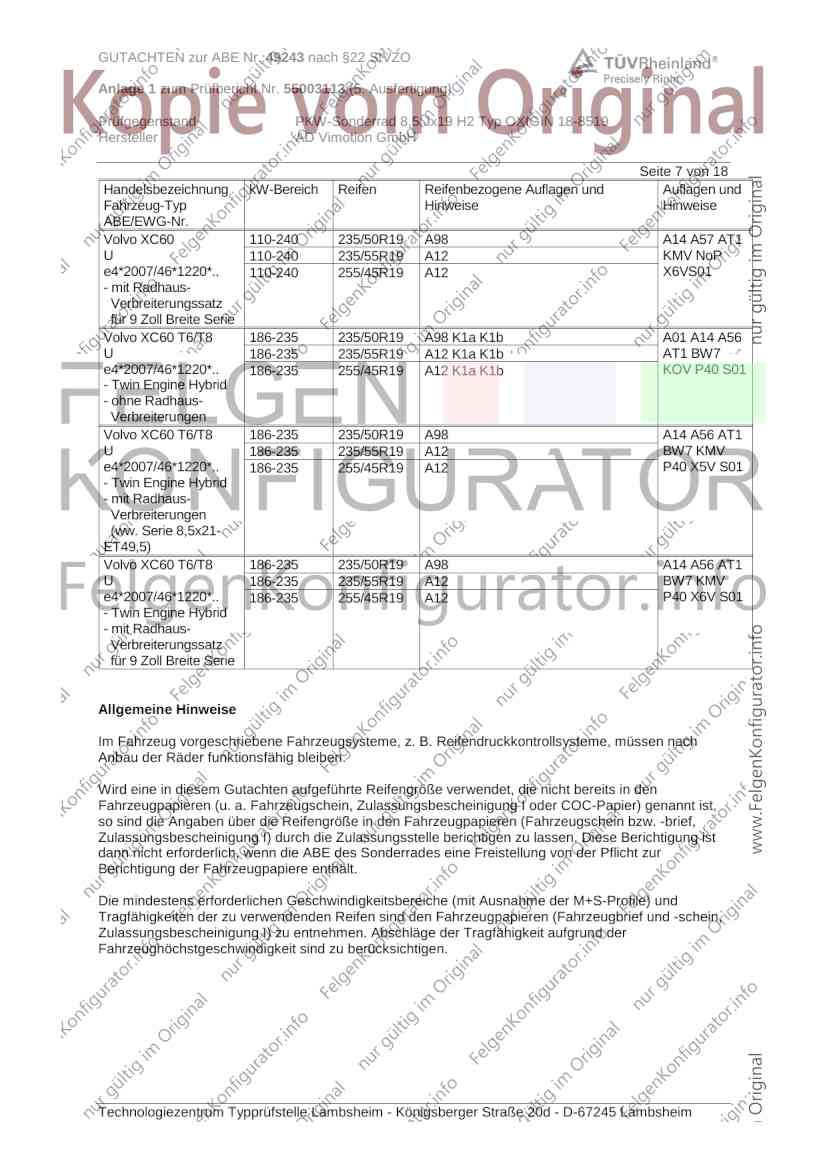

Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC60 110-240 235/50R19 A98 A14 A57 AT1
U 110-240 235/55R19 A12 KMV NoP
e4*2007/46*1220*.. 110-240 255/45R19 A12 X6VS01
- mit Radhaus-
Verbreiterungssatz
für 9 Zoll Breite Serie
Volvo XC60 T6/T8 186-235 235/50R19 A98 K1a K1b A01 A14 A56
U 186-235 235/55R19 A12 K1a K1b AT1 BW7
e4*2007/46*1220*.. 186-235 255/45R19 A12 K1a K1b KOV P40 S01
- Twin Engine Hybrid
- ohne Radhaus-
Verbreiterungen
Volvo XC60 T6/T8 186-235 235/50R19 A98 A14 A56 AT1
U 186-235 235/55R19 A12 BW7 KMV
e4*2007/46*1220*.. 186-235 255/45R19 A12 P40 X5V S01
- Twin Engine Hybrid
- mit Radhaus-
Verbreiterungen
(ww. Serie 8,5x21-
ET49,5)
Volvo XC60 T6/T8 186-235 235/50R19 A98 A14 A56 AT1
U 186-235 235/55R19 A12 BW7 KMV
e4*2007/46*1220*.. 186-235 255/45R19 A12 P40 X6V S01
- Twin Engine Hybrid
- mit Radhaus-
Verbreiterungssatz
für 9 Zoll Breite Serie
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49243 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55003113 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 Jx19 H2 Typ OXIGIN 18-8519
Hersteller AD Vimotion GmbH

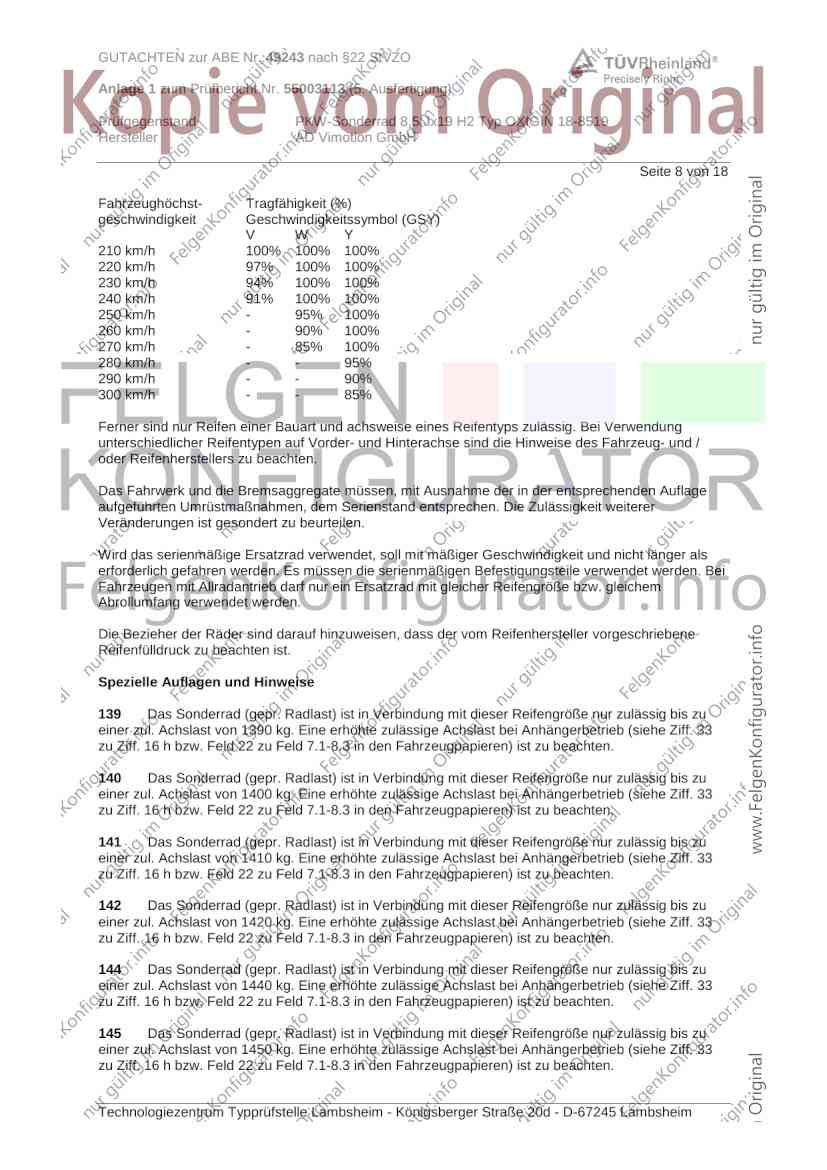

Seite 8 von 18
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
139 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1390 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
145 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1450 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49243 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55003113 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 Jx19 H2 Typ OXIGIN 18-8519
Hersteller AD Vimotion GmbH
Seite 9 von 18
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A98 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche an den laut Betriebsanleitung dafür vorgesehenen
Achsen zulässig. Die Hinweise des Fahrzeug- und Kettenherstellers sind zu beachten.
AS9 Es sind nur spezielle feingliedrige Schneeketten ohne Kettenglieder auf der Reifeninnenseite
mit umlaufendem Kettenband auf der Lauffläche, welches maximal 9mm aufträgt, an den laut
Betriebsanleitung dafür vorgesehenen Achsen zulässig. Die Hinweise des Fahrzeug- und
Kettenherstellers sind zu beachten.
AT1 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile (ausschließlich Metallventile) mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbedingte
Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B65 Rad/Reifen-Kombination nur zulässig für Fahrzeugausführungen mit
Bremsscheibendurchmesser 345 mm an Achse 1.
B66 Räder nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 375 mm an
Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49243 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55003113 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 Jx19 H2 Typ OXIGIN 18-8519
Hersteller AD Vimotion GmbH

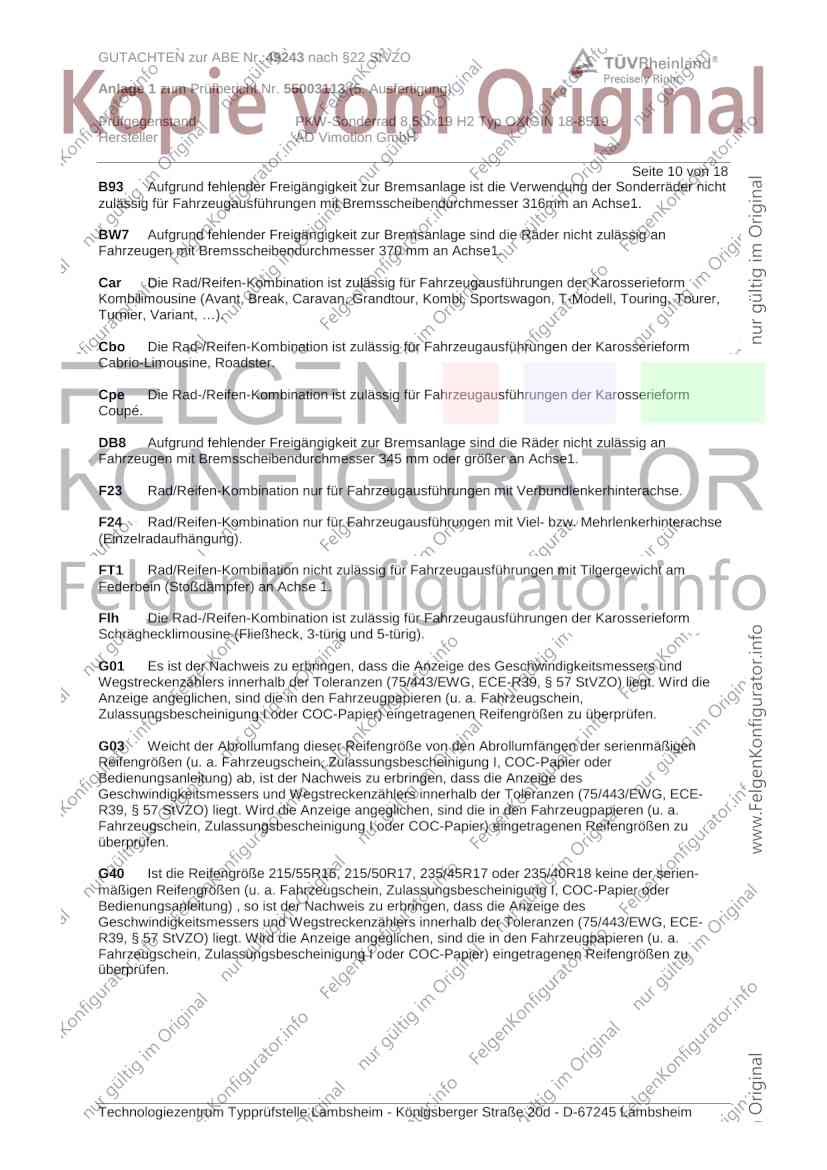

Seite 10 von 18
B93 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 316mm an Achse1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
FT1 Rad/Reifen-Kombination nicht zulässig für Fahrzeugausführungen mit Tilgergewicht am
Federbein (Stoßdämpfer) an Achse 1.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49243 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55003113 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 Jx19 H2 Typ OXIGIN 18-8519
Hersteller AD Vimotion GmbH
Seite 11 von 18
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
HO1 Rad-/Reifenkombination nur zulässig für Fahrzeugausführungen mit
Bremsscheibendurchmesser 300 mm an Achse 1.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49243 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55003113 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 Jx19 H2 Typ OXIGIN 18-8519
Hersteller AD Vimotion GmbH

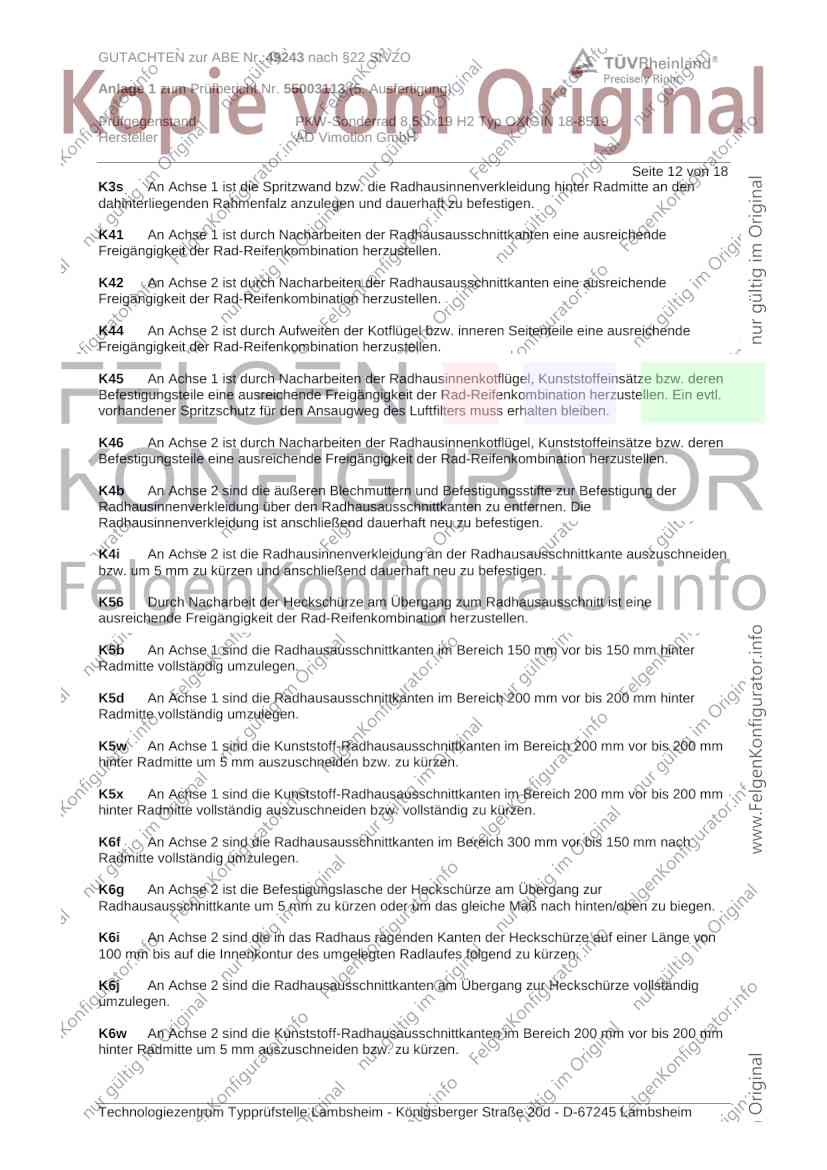

Seite 12 von 18
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die
Radhausinnenverkleidung ist anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49243 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55003113 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 Jx19 H2 Typ OXIGIN 18-8519
Hersteller AD Vimotion GmbH

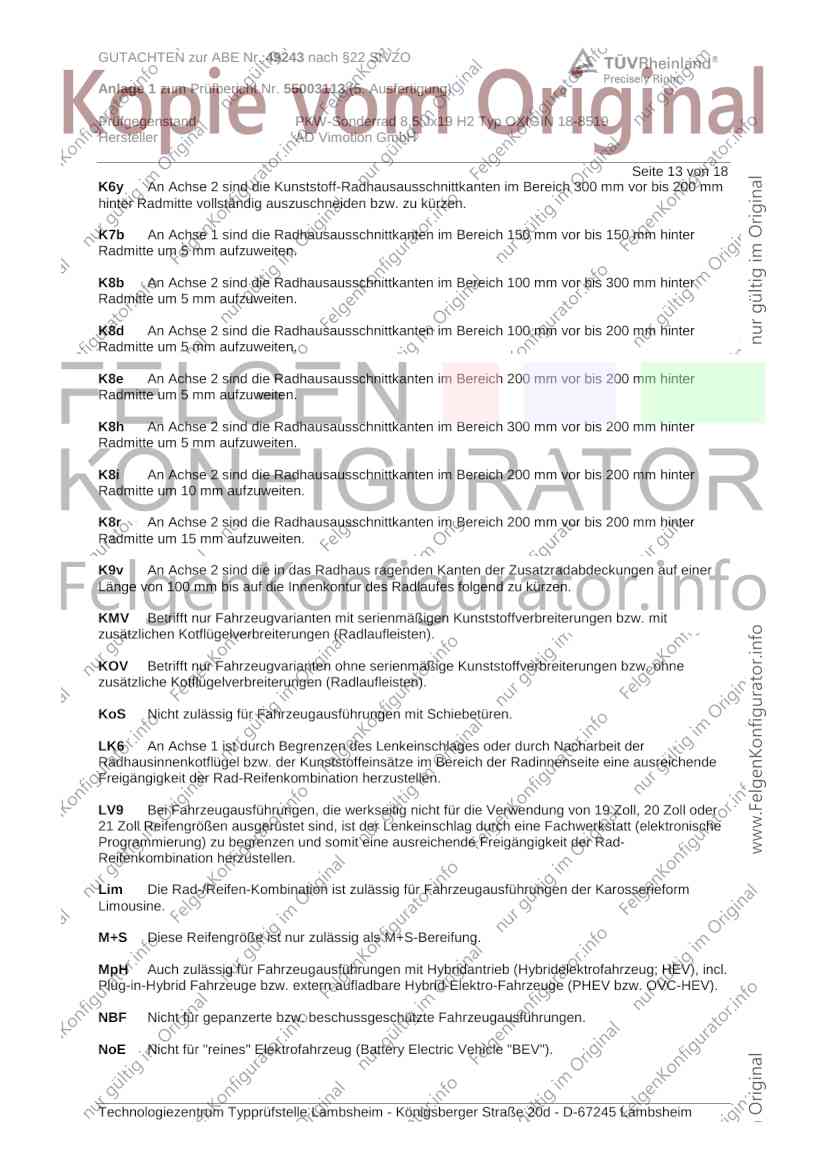

Seite 13 von 18
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
LV9 Bei Fahrzeugausführungen, die werkseitig nicht für die Verwendung von 19 Zoll, 20 Zoll oder
21 Zoll Reifengrößen ausgerüstet sind, ist der Lenkeinschlag durch eine Fachwerkstatt (elektronische
Programmierung) zu begrenzen und somit eine ausreichende Freigängigkeit der Rad-
Reifenkombination herzustellen.
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in-Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49243 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55003113 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 Jx19 H2 Typ OXIGIN 18-8519
Hersteller AD Vimotion GmbH

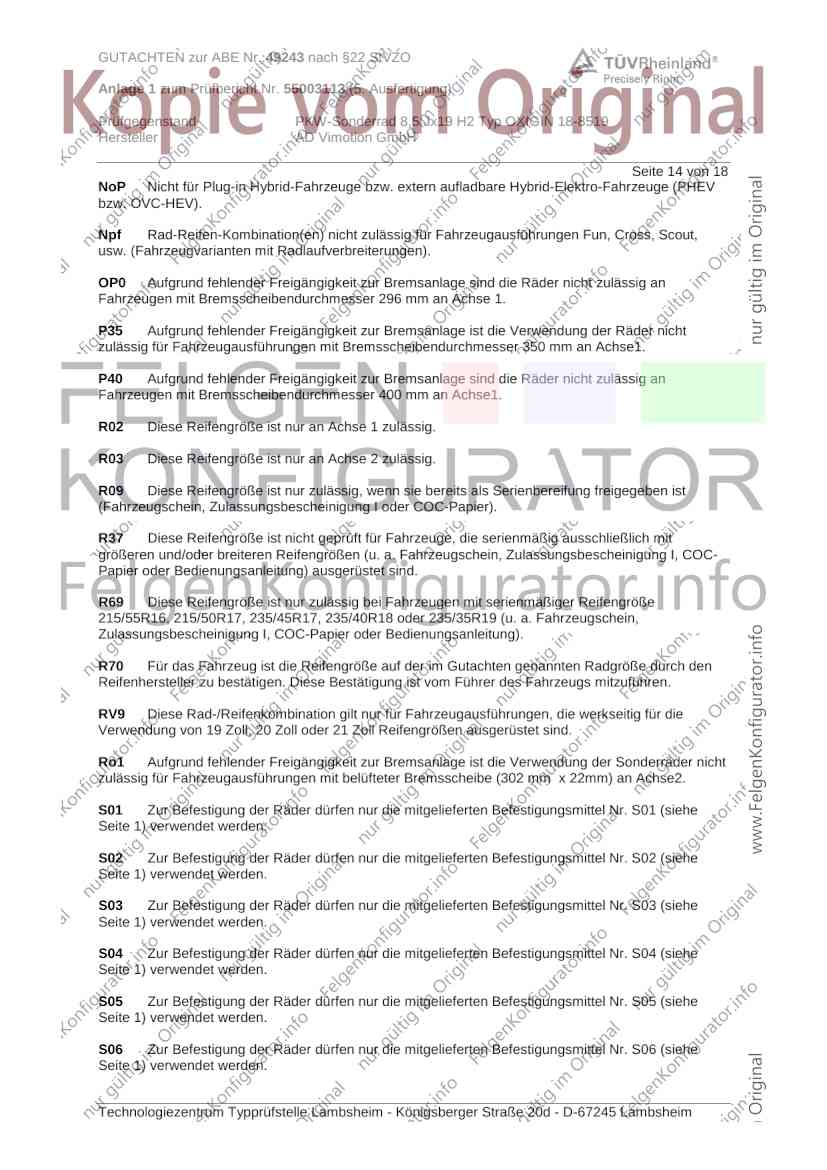

Seite 14 von 18
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
Npf Rad-Reifen-Kombination(en) nicht zulässig für Fahrzeugausführungen Fun, Cross, Scout,
usw. (Fahrzeugvarianten mit Radlaufverbreiterungen).
OP0 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 296 mm an Achse 1.
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
P40 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 400 mm an Achse1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RV9 Diese Rad-/Reifenkombination gilt nur für Fahrzeugausführungen, die werkseitig für die
Verwendung von 19 Zoll, 20 Zoll oder 21 Zoll Reifengrößen ausgerüstet sind.
Ro1 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit belüfteter Bremsscheibe (302 mm x 22mm) an Achse2.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49243 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55003113 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 Jx19 H2 Typ OXIGIN 18-8519
Hersteller AD Vimotion GmbH

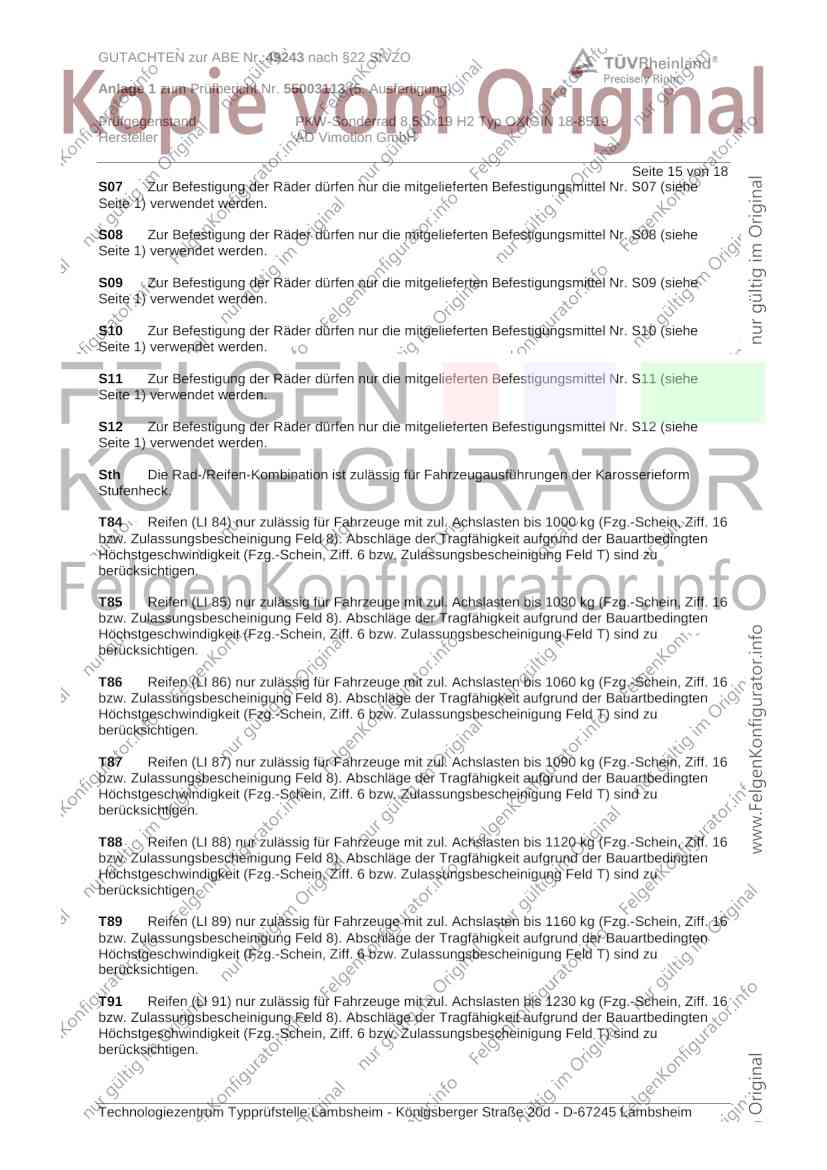

Seite 15 von 18
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe
Seite 1) verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe
Seite 1) verwendet werden.
S12 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S12 (siehe
Seite 1) verwendet werden.
Sth Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49243 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55003113 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 Jx19 H2 Typ OXIGIN 18-8519
Hersteller AD Vimotion GmbH

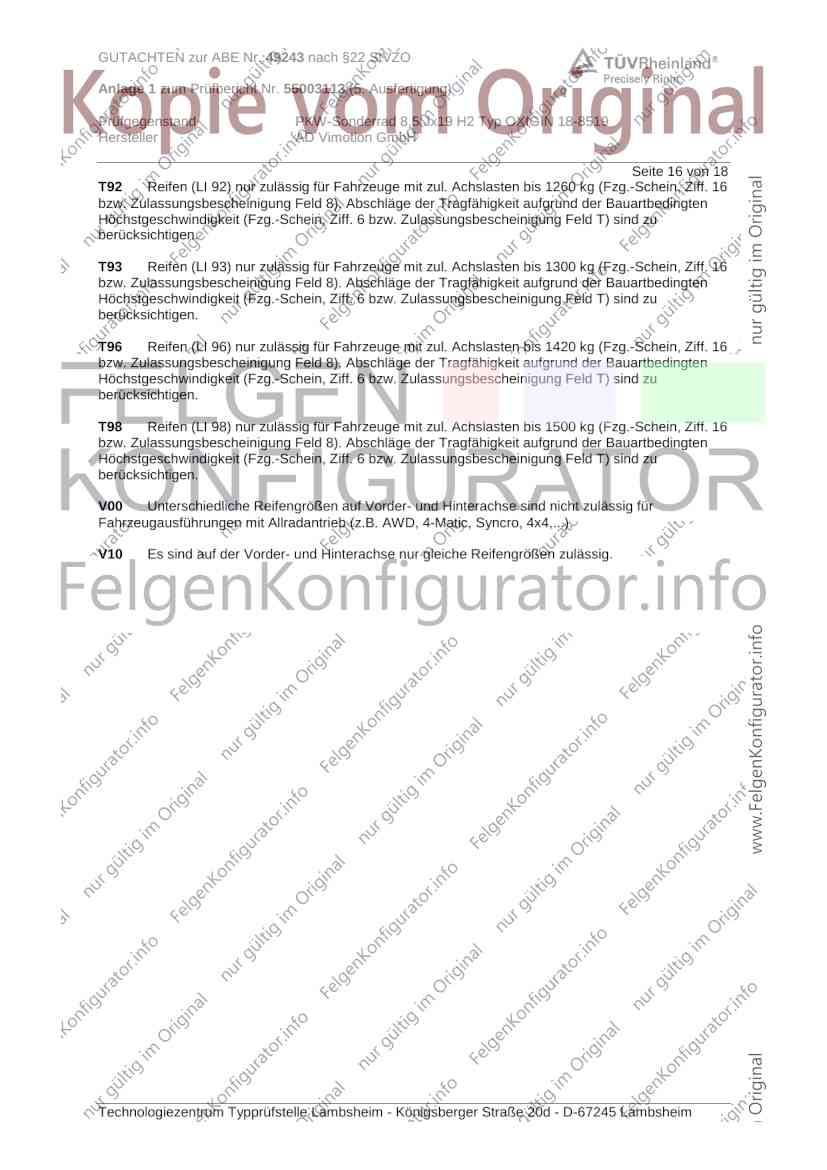

Seite 16 von 18
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V10 Es sind auf der Vorder- und Hinterachse nur gleiche Reifengrößen zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49243 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55003113 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 Jx19 H2 Typ OXIGIN 18-8519
Hersteller AD Vimotion GmbH
Seite 17 von 18
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 18 255/40R19 285/35R19, 295/35R19
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Nr. 27 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Vn2 Es sind auf Vorder- und Hinterachse nur unterschiedliche Reifengrößen zulässig. Dabei muss
die Reifengröße an Achse 2 mindestens 2 Nennbreiten größer sein als die Reifengröße an Achse 1.
Vo5 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 336 mm an Achse1 (Volvo S80-
Typ A, 232 kW).
VoM Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser von max. 300 mm an Achse 1.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X5V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 8,5x21-ET49,5 (u.a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49243 nach §22 StVZO
Anlage 1 zum Prüfbericht Nr. 55003113 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 Jx19 H2 Typ OXIGIN 18-8519
Hersteller AD Vimotion GmbH

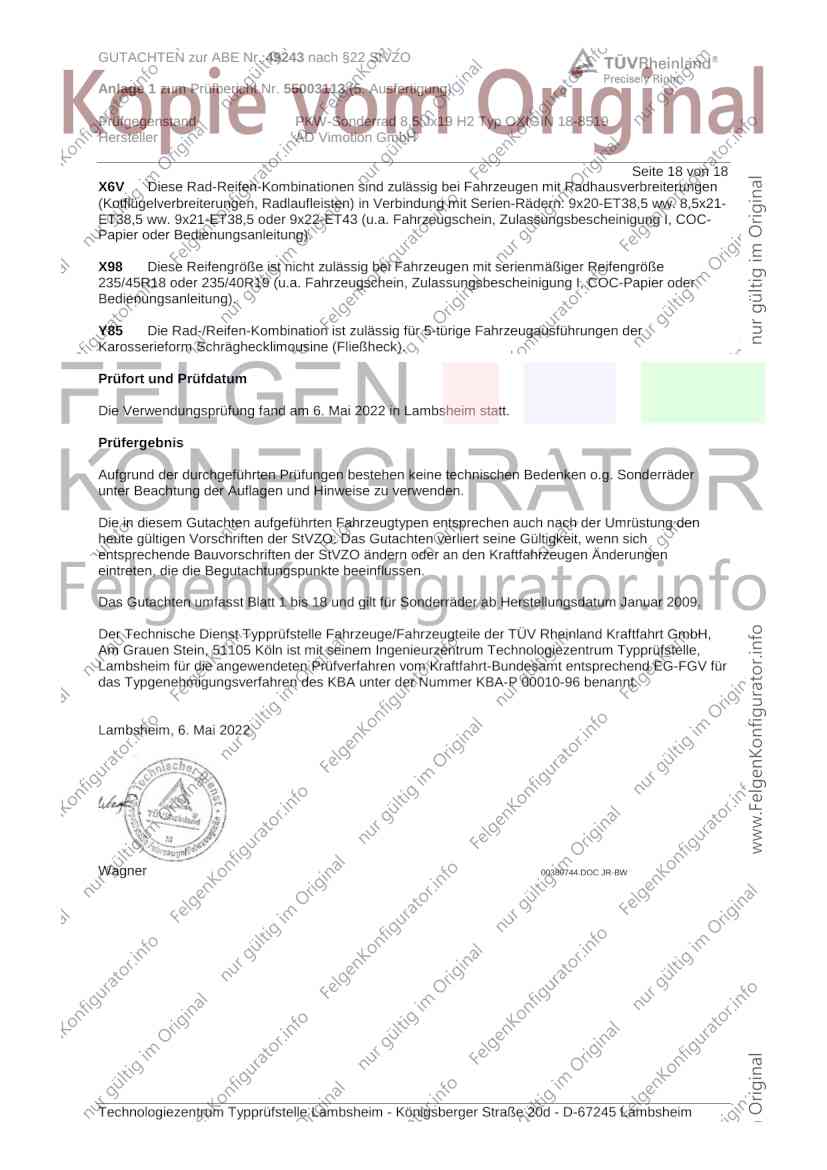

Seite 18 von 18
X6V Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit Serien-Rädern: 9x20-ET38,5 ww. 8,5x21-
ET38,5 ww. 9x21-ET38,5 oder 9x22-ET43 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
235/45R18 oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 6. Mai 2022 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum Januar 2009.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 6. Mai 2022
Wagner 00389744.DOC JR-BW
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
