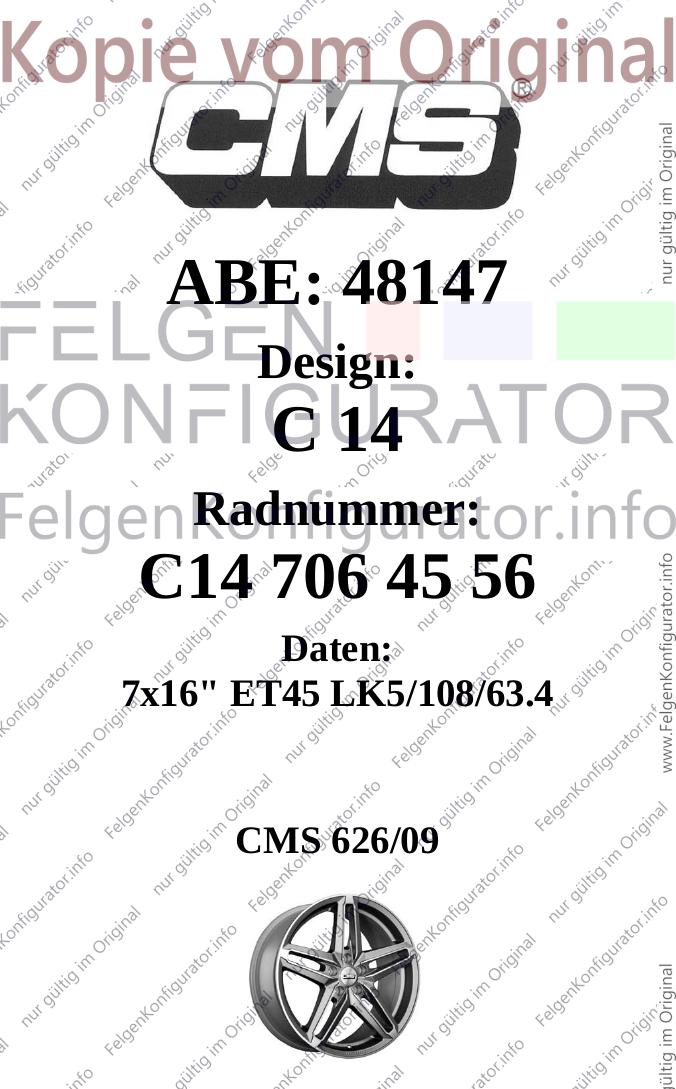

ABE: 48147
Design:
C 14
Radnummer:
C14 706 45 56
Daten:
7x16" ET45 LK5/108/63.4
CMS 626/09
CMS Automotive Trading GmbH
Lanzstraße 20 D - 68789 St.Leon-Rot Tel.: +49 (0) 6227 35838-0 Fax : +49 (0) 6227 35838-33 Mail : info@cms-wheels.de
Kundeninformation:
1. Nach der Montage von CMS - Leichtmetallrädern ist nicht mehr sichergestellt, dass diese mit dem serienmäßigen
Bordwerkzeug demontiert werden können. Bitte überprüfen Sie die Schlüsselweite Ihres Bordwerkzeuges und
ergänzen es, falls erforderlich.
2. Legen Sie bitte die Originalbefestigungsteile zu Ihrem Reserverad. Dies kann nur mit diesen Befestigungsteilen
montiert werden.
3. Ihr Fachhändler händigt Ihnen dieses Dokument aus, das im nach folgende ein TÜV-Gutachten, oder eine
Allgemeine Betriebserlaubnis (ABE)enthält. Gegebenenfalls ist die Begutachtung Ihrer Rad-Reifenkombination
durch einen Sachverständigen notwendig. Bitte überprüfen Sie dies in dem Dokument. Das Gutachten, bzw. die
ABE sollte bei den Fahrzeugpapieren aufbewahrt werden.
4. Die CMS - Leichtmetallräder sollten, wie Ihr Fahrzeug, regelmäßig mit einem nicht aggressiven Reinigungsmittel
gesäubert werden.
5. Beim Überfahren von Hindernissen und beim Auffahren auf Bordsteine bitten wir Sie, besonders vorsichtig zu
sein, da hierbei sowohl der Reifen als auch das Rad beschädigt werden können und wir daraus resultierende
Reklamationen nicht anerkennen.
6. Wir machen ausdrücklich darauf aufmerksam, dass Reklamationen, die durch unsachgemäße Montage und
fehlende oder falsche Pflege entstehen, von uns oder unseren Händlern nicht anerkannt werden.
Montageinformation:
1. Vor der Montage muss geprüft werden, ob die Räder auf das vorgesehene Fahrzeug passen. Dazu ein Rad
wechselnd auf alle Naben des Fahrzeugs stecken und den Bremsenfreigang prüfen. Gleichzeitig prüfen, ob die
Räder mitvollständigem und passendem Zubehör geliefert werden.
2. Bereits mit Reifen montierte Räder, bei denen nachträglich festgestellt wird, dass sie nicht passen können
wir nicht zurück nehmen.
3. Die Radnabe, Befestigungsfläche und ggf. Stehbolzen müssen vor der Montage der Räder gründlich von Rost und
Schmutz befreit werden.
4. Bitte beachten Sie, dass nicht alle Reifen von der Vorderseite montiert werden können.
5. Bei allen CMS Rädern sind ausschließlich Klebegewichte zu verwenden.
6. Bitte beachten Sie das Anzugsmoment der Radschrauben bzw. Radmuttern laut ABE/Gutachten
7. Die Verwendung der Sonderräder ist nur zulässig, wenn mindestens 6 Umdrehungen bei M12 x 1,5 und 7
Umdrehungen bei M14 x 1,5 bzw. mindestens die Anzahl der Umdrehungen der serienmäßigen Befestigungsteile
bei der Befestigung mit Radschrauben bzw. -muttern erreicht werden.
8. Schrauben oder Muttern sollten nicht geölt oder gefettet werden.
9. Die Gewährleistung richtet sich nach den gesetzlichen Bestimmungen.
St. Leon Rot , November 2012
Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48147*02
Gerät: Sonderräder für Personenkraftwagen
7 J x 16 H2
Typ: C14 706
Inhaber der ABE CMS Automotive Trading GmbH
und Hersteller: DE - 68789 St. Leon-Rot
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.

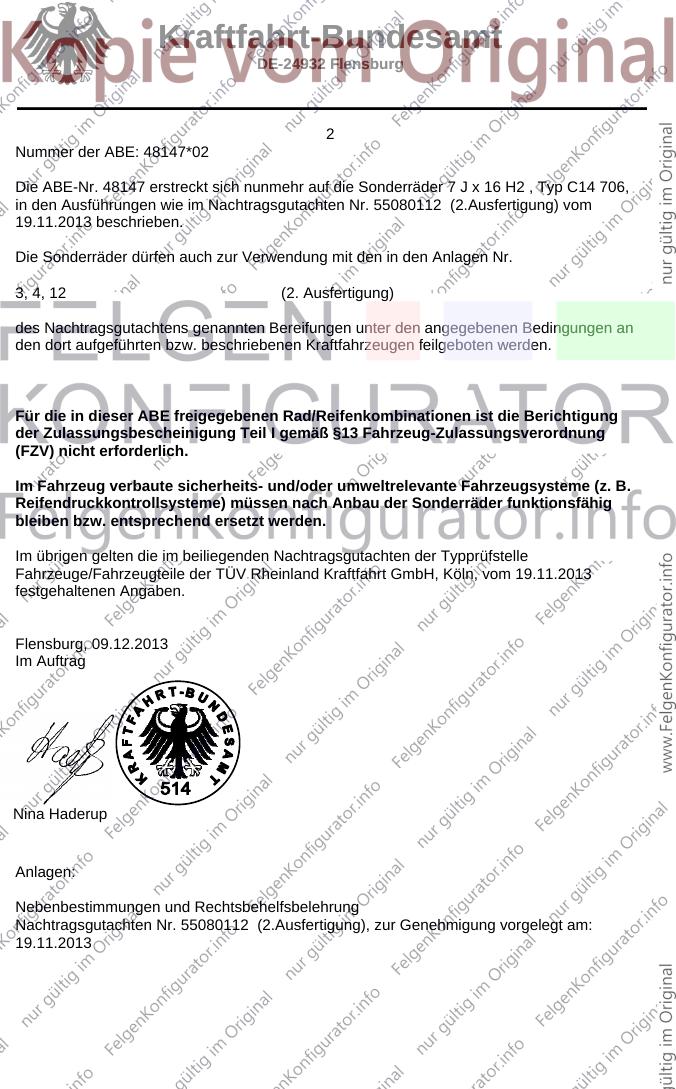

Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 48147*02
Die ABE-Nr. 48147 erstreckt sich nunmehr auf die Sonderräder 7 J x 16 H2 , Typ C14 706,
in den Ausführungen wie im Nachtragsgutachten Nr. 55080112 (2.Ausfertigung) vom
19.11.2013 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
3, 4, 12 (2. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig
bleiben bzw. entsprechend ersetzt werden.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 19.11.2013
festgehaltenen Angaben.
Flensburg, 09.12.2013
Im Auftrag
Nina Haderup
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55080112 (2.Ausfertigung), zur Genehmigung vorgelegt am:
19.11.2013
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 48147*02
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
GUTACHTEN zur ABE Nr. 48147 nach §22 StVZO
Gutachten Nr. 55080112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C14 706
Hersteller CMS Automotive Trading GmbH
Seite 1 von 4
Auftraggeber CMS Automotive Trading GmbH
Lanzstraße 20 / Gewerbepark
68789 St.Leon-Rot
Prüfgegenstand PKW-Sonderrad
Modell C14
Typ C14 706
Radgröße 7 J x 16 H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
C14 706 40 95 626/07 CMS / ohne Ring 5/105/56,6 40 610 2025 2/2012
626/07 SD / ohne Ring
C14 706 45 07 626/02 CMS/SR10 Ø67,1 -Ø60,1 5/108/60,1 45 710 2065 2/2012
626/02 SD / SR10 Ø67,1 -Ø60,1
C14 706 45 56 626/09 CMS / ohne Ring 5/108/63,4 45 710 2065 2/2012
626/09 SD / ohne Ring
C14 706 45 07 626/02 CMS/SR11 Ø67,1 -Ø63,4 5/108/63,4 45 710 2065 2/2012
626/02 SD / SR11 Ø67,1 -Ø63,4
C14 706 45 07 626/02 CMS/SR13 Ø67,1 -Ø65,1 5/108/65,1 45 710 2065 2/2012
626/02 SD / SR13 Ø67,1 - Ø65,1
C14 706 45 91S 626/06 CMS/SR22 Ø66,45-Ø57,1 5/112/57,1 45 710 2060 2/2012
626/06 SD / SR22 Ø66,45 -Ø57,1
C14 706 45 91S 626/06 CMS / ohne Ring 5/112/66,6 45 710 2060 2/2012
626/06 SD / ohne Ring
C14 706 45 10 626/04 CMS/SR04 Ø67,1 -Ø56,6 5/114,3/56,6 45 690 2200 2/2012
626/04 SD / SR04 Ø67,1- Ø56,6
C14 706 45 10 626/04 CMS/SR10 Ø67,1 -Ø60,1 5/114,3/60,1 45 690 2200 2/2012
626/04 SD / SR10 Ø67,1 - Ø60,1
C14 706 45 10 626/04 CMS/SR12 Ø67,1 -Ø64,1 5/114,3/64,1 45 690 2200 2/2012
626/04 SD / SR12 Ø67,1 - Ø64,1
C14 706 45 10 626/04 CMS/SR14 Ø67,1 -Ø66,1 5/114,3/66,1 45 690 2200 2/2012
626/04 SD / SR14 Ø67,1 - Ø66,1
C14 706 45 10 626/04 CMS / ohne Ring 5/114,3/67,1 45 690 2200 2/2012
626/04 SD / ohne Ring
C14 706 40 70 626/08 CMS / ohne Ring 5/115/70,2 40 670 2205 2/2012
626/08 SD / ohne Ring
C14 706 44 16 626/01 CMS/SRZ11 Ø72,6-Ø67,1 5/120/67,1 44 650 1930 2/2012
626/01 SD / SRZ11 Ø72,6-Ø67,1
C14 706 44 16 626/01 CMS / ohne Ring 5/120/72,6 44 650 1930 2/2012
626/01 SD / ohne Ring
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

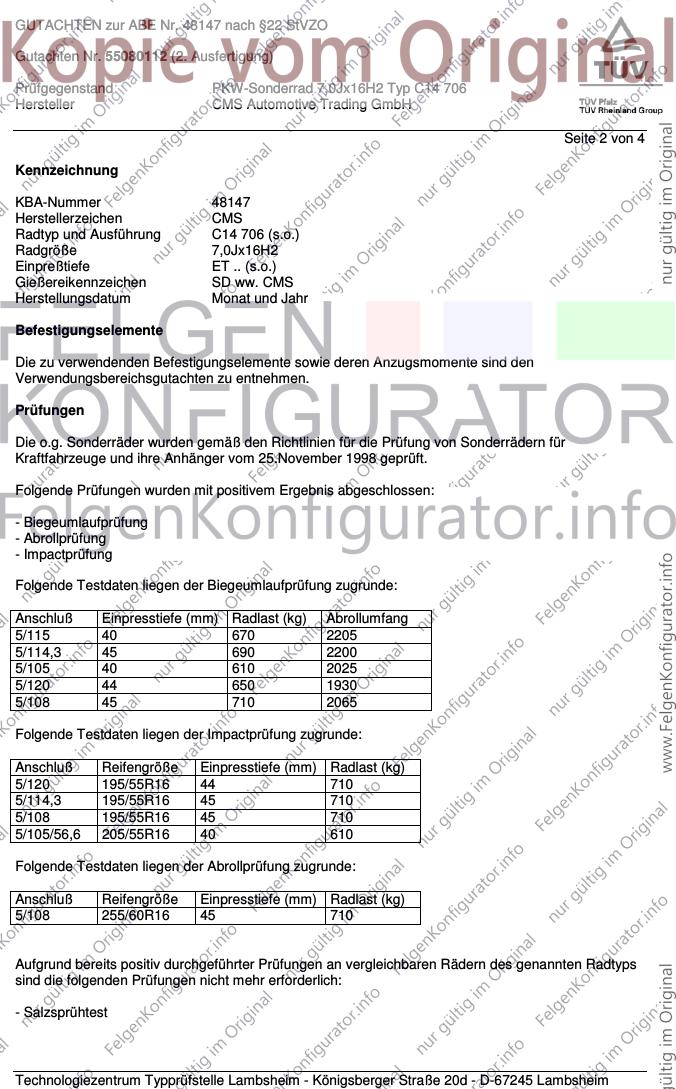

GUTACHTEN zur ABE Nr. 48147 nach §22 StVZO
Gutachten Nr. 55080112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C14 706
Hersteller CMS Automotive Trading GmbH
Seite 2 von 4
Kennzeichnung
KBA-Nummer 48147
Herstellerzeichen CMS
Radtyp und Ausführung C14 706 (s.o.)
Radgröße 7,0Jx16H2
Einpreßtiefe ET .. (s.o.)
Gießereikennzeichen SD ww. CMS
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Anschluß Einpresstiefe (mm) Radlast (kg) Abrollumfang
5/115 40 670 2205
5/114,3 45 690 2200
5/105 40 610 2025
5/120 44 650 1930
5/108 45 710 2065
Folgende Testdaten liegen der Impactprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/120 195/55R16 44 710
5/114,3 195/55R16 45 710
5/108 195/55R16 45 710
5/105/56,6 205/55R16 40 610
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Anschluß Reifengröße Einpresstiefe (mm) Radlast (kg)
5/108 255/60R16 45 710
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48147 nach §22 StVZO
Gutachten Nr. 55080112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C14 706
Hersteller CMS Automotive Trading GmbH
Seite 3 von 4
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht einer unlackierten Probe betrug 8,916 kg.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TÜV Rheinland China, Wuxi ab Februar 2012
durchgeführt.
Hinweise zum Sonderrad
Leichtmetallsonderrad mit 5 Doppelspeichen ww. lackiert oder poliert.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung (SD) - 14.08.2012
Anlage zur Radbeschreibung SD - 25.09.2012
und CMS
Radzeichnung (SD) 303-3101001 Blatt 1/2 04.11.2011
mit Änderung vom 03.08.2012
Radzeichnung (SD) 301-3101001 Blatt 2/2 04.11.2011
Beschreibung (CMS) 21.02.2011
Radzeichnung (CMS) J 626 000_D 26.03.2010
mit Änderung vom 21.04.2011
Radzeichnung (CMS) J 626 001 24.03.2010
Radzeichnung (CMS) J 626 002 24.03.2010
Radzeichnung (CMS) J 626 004 24.03.2010
Radzeichnung (CMS) J 626 006 24.03.2010
Radzeichnung (CMS) J 626 007 24.03.2010
Radzeichnung (CMS) J 626 008 24.03.2010
Radzeichnung (CMS) J 626 009 21.04.2011
Zentrierringzeichnung Übersicht Zentrierringe 18.01.2012
mit Zeichnungen
Stand 02.08.2012
Befestigungsmittelzeichnung Übersicht Befestigungsmittel 09.02.2010
mit Zeichnungen
Stand 02.08.2012
Nabenkappenzeichnung C020122-B 07.07.2000
mit Änderung vom 31.08.2001
Befestigungsmittel RS M14x1,5 RAD S.14.14. 22.11.1992
Befestigungsmittel RS M14x1,25 3714T08 12.09.2006
Verwendungsbereich Anlage 1 - 15
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48147 nach §22 StVZO
Gutachten Nr. 55080112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C14 706
Hersteller CMS Automotive Trading GmbH
Seite 4 von 4
Das Gutachten umfasst Blatt 1 bis 4.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 19. November 2013
Bohlander 00202854.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

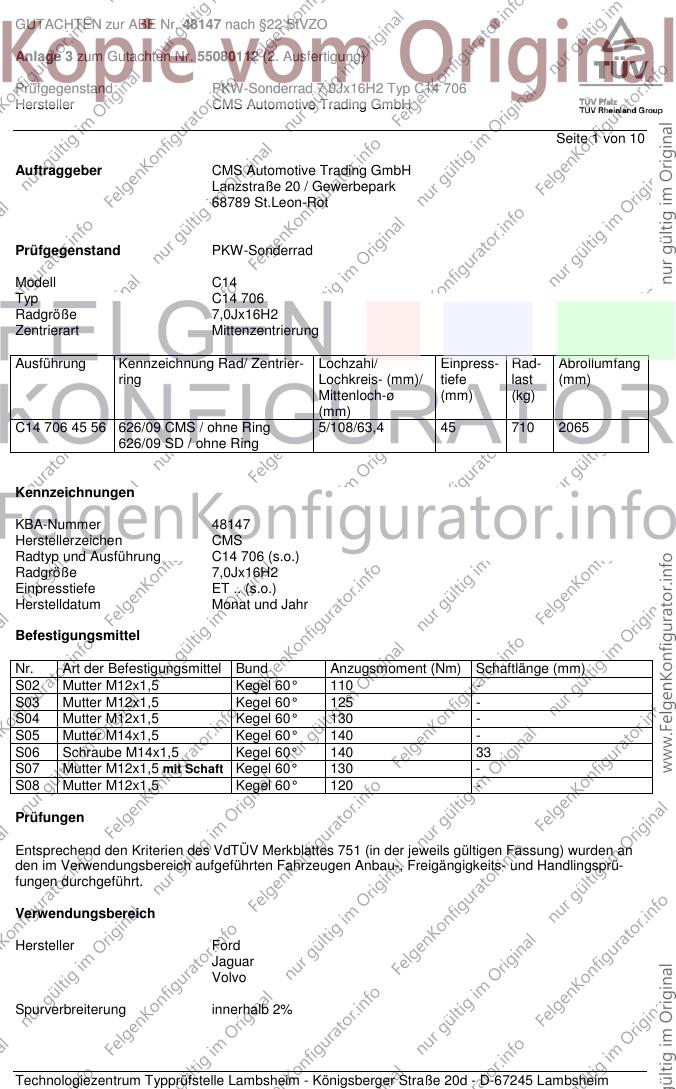

GUTACHTEN zur ABE Nr. 48147 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55080112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C14 706
Hersteller CMS Automotive Trading GmbH
Seite 1 von 10
Auftraggeber CMS Automotive Trading GmbH
Lanzstraße 20 / Gewerbepark
68789 St.Leon-Rot
Prüfgegenstand PKW-Sonderrad
Modell C14
Typ C14 706
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrier- Lochzahl/ Einpress- Rad- Abrollumfang
ring Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
C14 706 45 56 626/09 CMS / ohne Ring 5/108/63,4 45 710 2065
626/09 SD / ohne Ring
Kennzeichnungen
KBA-Nummer 48147
Herstellerzeichen CMS
Radtyp und Ausführung C14 706 (s.o.)
Radgröße 7,0Jx16H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,5 Kegel 60° 125 -
S04 Mutter M12x1,5 Kegel 60° 130 -
S05 Mutter M14x1,5 Kegel 60° 140 -
S06 Schraube M14x1,5 Kegel 60° 140 33
S07 Mutter M12x1,5 mit Schaft Kegel 60° 130 -
S08 Mutter M12x1,5 Kegel 60° 120 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48147 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55080112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C14 706
Hersteller CMS Automotive Trading GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/55R16 A02 A04 A05
DM2 66-107 215/50R16 A08 A09 A12
e13*2001/116*0109*. 66-107 225/50R16 A01 K2b K42 K46 K56 R03 A16 A21 B02
V16 S02
Ford C-Max (Com- 70-134 205/55R16 A91 R09 A02 A04 A05
pact) 70-134 205/60R16 A12 R37 A08 A09 A16
DXA 70-134 215/55R16 A12 A21 A58 B02
e13*2007/46*1103*.. 70-134 225/50R16 A12 KoS V16 S04
Ford Focus 166 205/55R16 A12 M+S A02 A04 A05
DA3, DB3 59-107 205/55R16 A12 A08 A09 A16
e13*2001/116* 59-107 215/50R16 A12 A21 B02 Car
0144,0157*.. 59-107 215/55R16 A12 Flh Sth V16
59-107 225/50R16 A01 A12 LK6 S07
59-92 195/55R16 A33 R37 T87
Ford Focus 63-134 205/55R16 A33 A02 A04 A05
DYB 63-134 215/55R16 A90 A08 A09 A16
e13*2007/46*1138*.. 63-134 225/50R16 A12 A21 A58 Car
Flh Lim V16
S04
Ford Focus Cabrio 74-107 205/55R16 A02 A04 A05
DB3 74-107 215/50R16 A08 A09 A12
e13*2001/116*0157*. 74-107 215/55R16 A16 A21 B02
74-107 225/50R16 A01 K2b LK6 Cbo V16 S07
Ford Focus ST 184 215/55R16 A90 M+S A02 A04 A05
DYB 184 225/50R16 A12 M+S A08 A09 A16
e13*2007/46*1138*.. A21 A58 Car
Flh S04
Ford Galaxy 74-149 215/60R16 A33 T94 T95 A02 A04 A05
WA6 74-149 225/55R16 A12 T94 T95 A08 A09 A16
e13*2001/116*0185*. 74-149 235/50R16 A12 A21 A58 B02
74-149 245/50R16 A12 V16 S05
Ford Grand C-Max 70-134 215/55R16 A01 A12 G40 T93 T97 A02 A04 A05
DXA 70-134 215/55R16 A12 R09 T93 T97 A08 A09 A16
e13*2007/46*1103*.. 70-134 225/50R16 A12 T92 T96 A21 A58 B02
77,92 205/55R16 A91 NoD R09 T94 KmS V16 S04
Ford Kuga (I) 100 215/70R16 A13 R09 A02 A04 A05
DM2 100-147 215/65R16 A13 A08 A09 A16
e13*2001/116* 100-147 225/65R16 A13 A21 A57 B02
0109*19-31 100-147 235/60R16 A13 S07
100-147 245/55R16 A12
100-147 245/60R16 A12
Ford Kuga (II) 85-134 215/65R16 A13 A02 A04 A05
DM2 85-134 225/60R16 A13 A08 A09 A16
e13*2001/116* 85-134 225/65R16 A33 A21 A57 B03
0109*31-.. 85-134 235/60R16 A13 S04
- Modell 2013 85-134 245/55R16 A12
85-134 245/60R16 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48147 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55080112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C14 706
Hersteller CMS Automotive Trading GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford Mondeo 66-150 205/50R16 A13 R37 T87 T91 A02 A04 A05
B4Y, B5Y 66-150 205/55R16 A13 T88 T89 T91 A08 A09 A16
e1*98/14* 66-150 215/55R16 A01 A12 K1a K2b A21 A58 B02
0154,0155*.. 66-150 225/45R16 A01 A12 K1a K2b T89 B03 Flh Sth
66-166 205/55R16 A13 M+S S02
Ford Mondeo 74-176 215/55R16 A01 A12 G03 A02 A04 A05
BA7 74-176 215/55R16 A12 R09 A08 A09 A16
e13*2001/116*0249*. 74-176 225/50R16 A12 A21 A58 B02
- incl. MJ 2011 74-176 235/50R16 A01 A12 G40 K2b Flh Lim V16
74-92 205/55R16 A33 R37 S07
Ford Mondeo Turnier 74-176 215/55R16 A01 A12 G03 T91 T93 A02 A04 A05
BA7 74-176 215/55R16 A12 R09 T91 T93 A08 A09 A16
e13*2001/116*0249*. 74-176 225/50R16 A12 T92 T93 A21 A58 B02
- incl. MJ 2011 74-176 235/50R16 A01 A12 G40 K2b Car V16 S07
74-92 205/55R16 A33 R37 T91 T93
Ford Mondeo Turnier 66-150 205/50R16 A13 R37 T87 T91 A02 A04 A05
BWY 66-150 205/55R16 A13 T91 A08 A09 A16
e1*98/14*0156*.. 66-150 215/50R16 A01 A12 K1a T90 A21 A58 B02
66-150 215/55R16 A01 A12 K1a B03 Car V16
66-150 225/45R16 A01 A12 K1a T89 S02
66-150 225/50R16 A01 A12 K1c K2b
66-166 205/55R16 A13 M+S T91
Ford S-Max 74-176 215/60R16 A33 T94 T95 A02 A04 A05
WA6 74-176 225/55R16 A12 T94 T95 A08 A09 A16
e13*2001/116*0185*. 74-176 235/50R16 A12 A21 A58 B02
74-176 245/50R16 A01 A12 K2b V16 S05
Ford Tourneo Connect 55-85 205/55R16 K2b T91 T94 A01 A02 A04
PH2, PJ2 A05 A08 A09
e1*2001/116* A12 A16 A21
0206*,0207* .. B02 S08
Ford Transit Connect 55-85 205/55R16 K2b T91 T93 T94 A01 A02 A04
PT2, PU2 A05 A08 A09
L071; L072; A12 A16 A21
e1*2007/46*0271*..; B02 S08
e1*2007/46*0272*..
Jaguar S-Type 147,175 205/60R16 R37 A02 A04 A05
CCX 147-203 225/55R16 A01 K42 K45 K46 A08 A09 A12
e11*98/14*0115*.. 147-203 235/50R16 A01 K1a K42 K45 K46 A16 A21 B02
B03 Y62 S03
Jaguar X-Type 96-170 205/55R16 K1a K2b K45 K46 K56 A01 A02 A04
CF1 96-170 215/50R16 K1a K2b K42 K45 K46 K56 A05 A08 A09
e11*98/14*0176*.. 96-170 225/45R16 K1a K2b K45 K46 K56 A12 A16 A21
96-170 225/50R16 K1a K2b K42 K45 K46 K56 L02 B02 B03 K41
Lim V16 S02
Volvo C30 73-169 195/60R16 A33 R37 A02 A04 A05
M, M-2D 73-169 205/55R16 A12 A08 A09 A16
e4*2001/116*0076*.., 73-169 215/50R16 A12 A21 A58 B02
e1*2001/116*0427*.. 73-169 215/55R16 A01 A12 K25 K42 Com V16 S02
73-169 225/50R16 A01 A12 K1c K2b K42 LK6
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48147 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55080112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C14 706
Hersteller CMS Automotive Trading GmbH

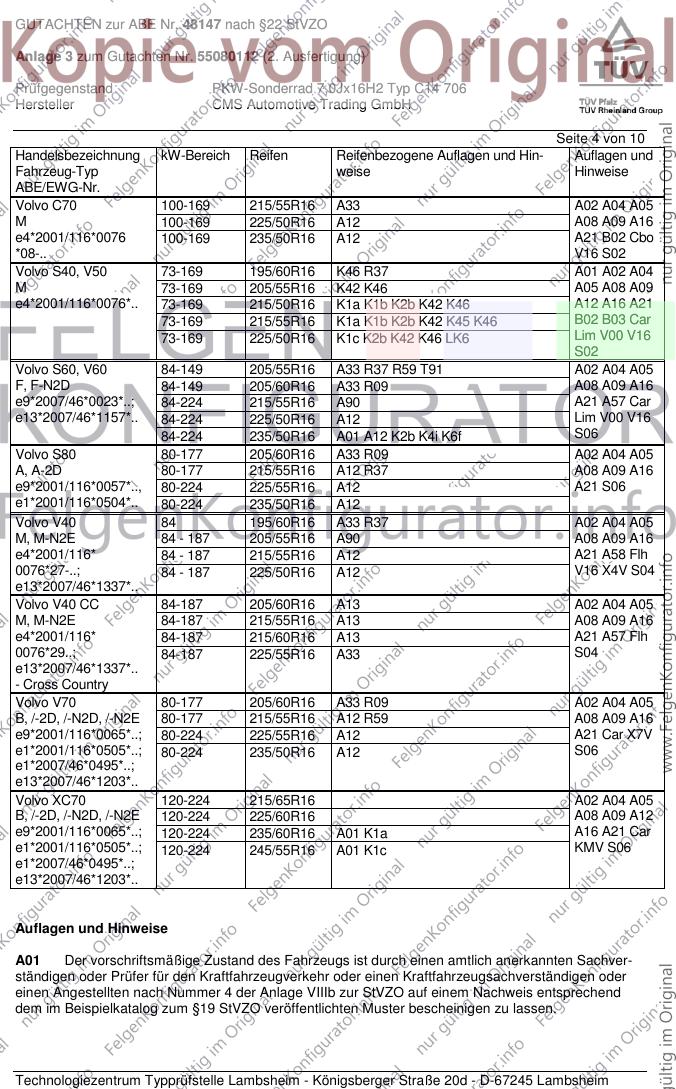

Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Volvo C70 100-169 215/55R16 A33 A02 A04 A05
M 100-169 225/50R16 A12 A08 A09 A16
e4*2001/116*0076 100-169 235/50R16 A12 A21 B02 Cbo
*08-.. V16 S02
Volvo S40, V50 73-169 195/60R16 K46 R37 A01 A02 A04
M 73-169 205/55R16 K42 K46 A05 A08 A09
e4*2001/116*0076*.. 73-169 215/50R16 K1a K1b K2b K42 K46 A12 A16 A21
73-169 215/55R16 K1a K1b K2b K42 K45 K46 B02 B03 Car
73-169 225/50R16 K1c K2b K42 K46 LK6 Lim V00 V16
S02
Volvo S60, V60 84-149 205/55R16 A33 R37 R59 T91 A02 A04 A05
F, F-N2D 84-149 205/60R16 A33 R09 A08 A09 A16
e9*2007/46*0023*..; 84-224 215/55R16 A90 A21 A57 Car
e13*2007/46*1157*.. 84-224 225/50R16 A12 Lim V00 V16
84-224 235/50R16 A01 A12 K2b K4i K6f S06
Volvo S80 80-177 205/60R16 A33 R09 A02 A04 A05
A, A-2D 80-177 215/55R16 A12 R37 A08 A09 A16
e9*2001/116*0057*.., 80-224 225/55R16 A12 A21 S06
e1*2001/116*0504*.. 80-224 235/50R16 A12
Volvo V40 84 195/60R16 A33 R37 A02 A04 A05
M, M-N2E 84 - 187 205/55R16 A90 A08 A09 A16
e4*2001/116* 84 - 187 215/55R16 A12 A21 A58 Flh
0076*27-..; 84 - 187 225/50R16 A12 V16 X4V S04
e13*2007/46*1337*..
Volvo V40 CC 84-187 205/60R16 A13 A02 A04 A05
M, M-N2E 84-187 215/55R16 A13 A08 A09 A16
e4*2001/116* 84-187 215/60R16 A13 A21 A57 Flh
0076*29..; 84-187 225/55R16 A33 S04
e13*2007/46*1337*..
- Cross Country
Volvo V70 80-177 205/60R16 A33 R09 A02 A04 A05
B, /-2D, /-N2D, /-N2E 80-177 215/55R16 A12 R59 A08 A09 A16
e9*2001/116*0065*..; 80-224 225/55R16 A12 A21 Car X7V
e1*2001/116*0505*..; 80-224 235/50R16 A12 S06
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC70 120-224 215/65R16 A02 A04 A05
B, /-2D, /-N2D, /-N2E 120-224 225/60R16 A08 A09 A12
e9*2001/116*0065*..; 120-224 235/60R16 A01 K1a A16 A21 Car
e1*2001/116*0505*..; 120-224 245/55R16 A01 K1c KMV S06
e1*2007/46*0495*..;
e13*2007/46*1203*..
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48147 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55080112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C14 706
Hersteller CMS Automotive Trading GmbH
Seite 5 von 10
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für Fahrzeug-
ausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein,
Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die Ventile müs-
sen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand hinaus-
ragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.

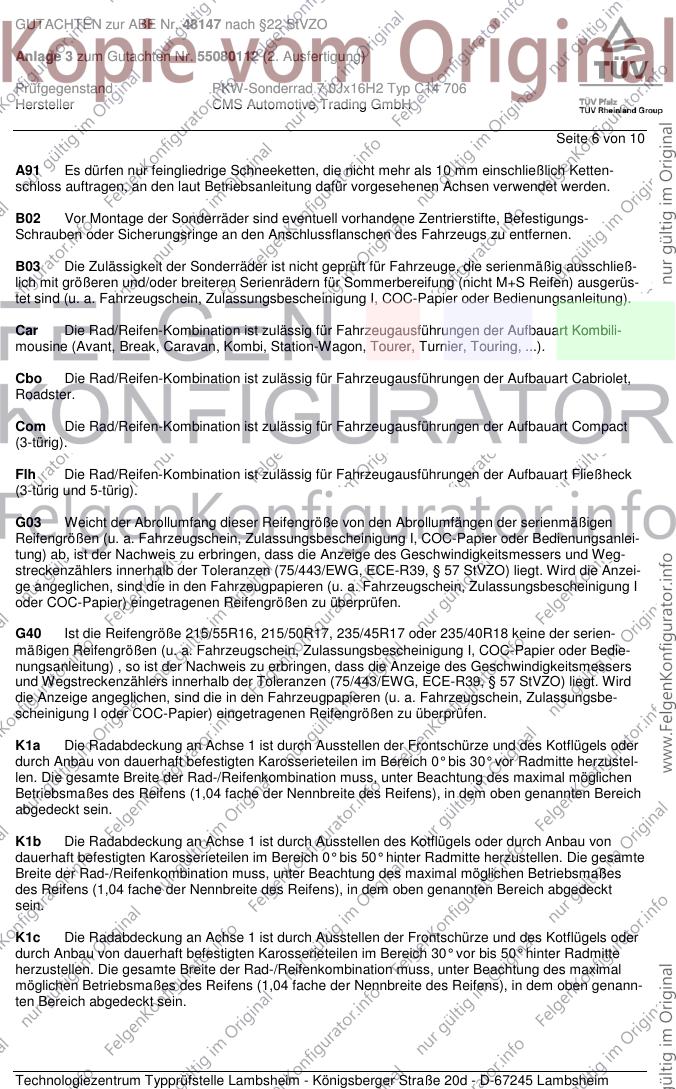

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48147 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55080112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C14 706
Hersteller CMS Automotive Trading GmbH
Seite 6 von 10
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedie-
nungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers
und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48147 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55080112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C14 706
Hersteller CMS Automotive Trading GmbH
Seite 7 von 10
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motor-
schutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.

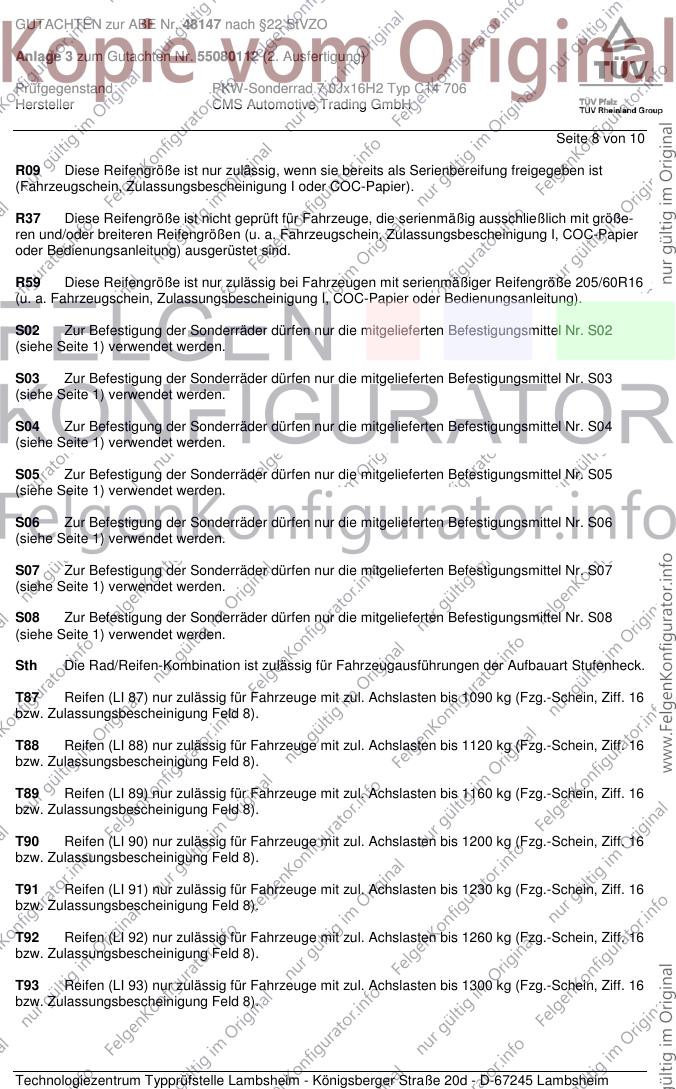

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48147 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55080112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C14 706
Hersteller CMS Automotive Trading GmbH
Seite 8 von 10
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R59 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/60R16
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
S08 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48147 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55080112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C14 706
Hersteller CMS Automotive Trading GmbH
Seite 9 von 10
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Y62 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 320 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48147 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55080112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C14 706
Hersteller CMS Automotive Trading GmbH
Seite 10 von 10
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 22. August 2013 in Lambsheim statt.
Hinweise zum Sonderrad
Leichtmetallsonderrad mit 5 Doppelspeichen ww. lackiert oder poliert.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Februar 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 22. August 2013
Bohlander 00199179.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
