GUTACHTEN zur ABE Nr. 46438 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55014806 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RC13-757
Hersteller Brock Alloy Wheels GmbH

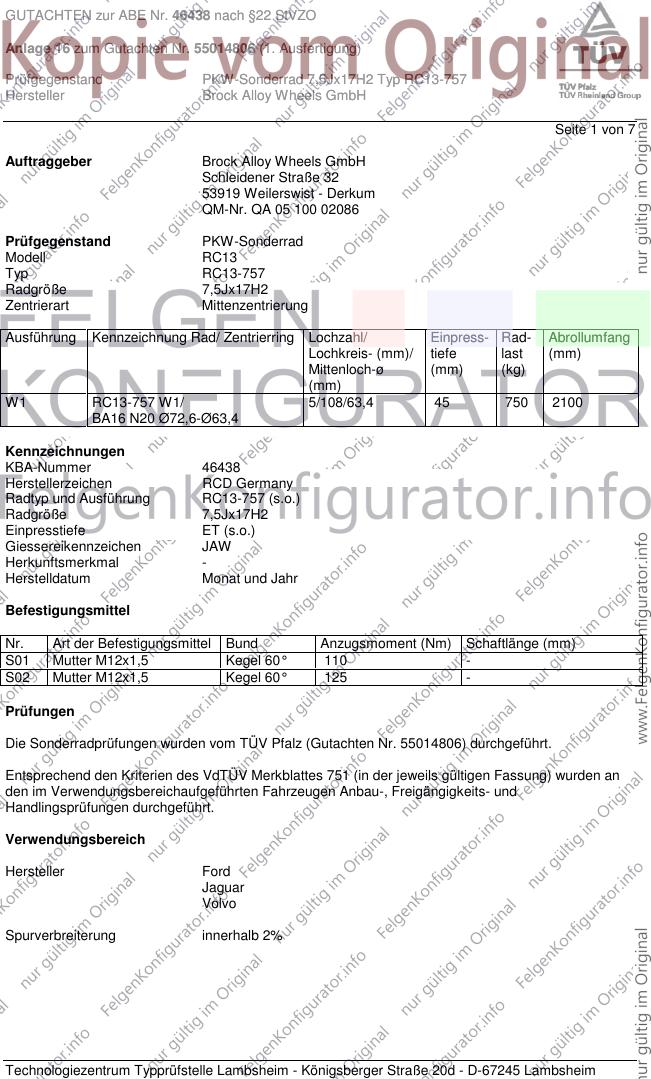

Seite 1 von 7
Auftraggeber Brock Alloy Wheels GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. QA 05 100 02086
Prüfgegenstand PKW-Sonderrad
Modell RC13
Typ RC13-757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W1 RC13-757 W1/ 5/108/63,4 45 750 2100
BA16 N20 Ø72,6-Ø63,4
Kennzeichnungen
KBA-Nummer 46438
Herstellerzeichen RCD Germany
Radtyp und Ausführung RC13-757 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 125 -
Prüfungen
Die Sonderradprüfungen wurden vom TÜV Pfalz (Gutachten Nr. 55014806) durchgeführt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46438 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55014806 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RC13-757
Hersteller Brock Alloy Wheels GmbH

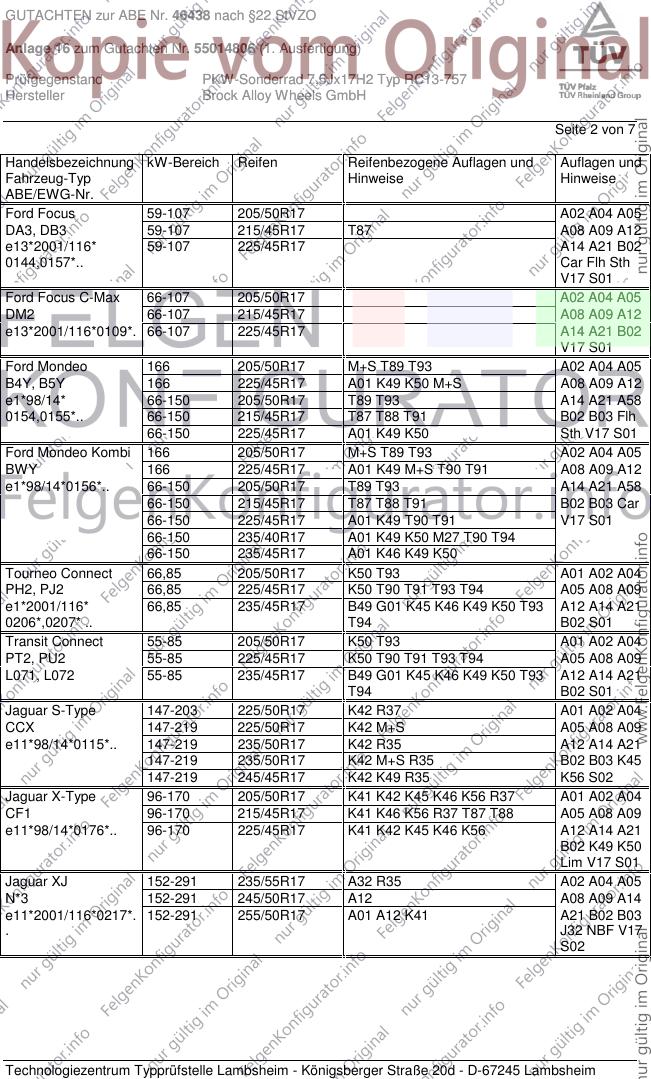

Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Focus 59-107 205/50R17 A02 A04 A05
DA3, DB3 59-107 215/45R17 T87 A08 A09 A12
e13*2001/116* 59-107 225/45R17 A14 A21 B02
0144,0157*.. Car Flh Sth
V17 S01
Ford Focus C-Max 66-107 205/50R17 A02 A04 A05
DM2 66-107 215/45R17 A08 A09 A12
e13*2001/116*0109*. 66-107 225/45R17 A14 A21 B02
V17 S01
Ford Mondeo 166 205/50R17 M+S T89 T93 A02 A04 A05
B4Y, B5Y 166 225/45R17 A01 K49 K50 M+S A08 A09 A12
e1*98/14* 66-150 205/50R17 T89 T93 A14 A21 A58
0154,0155*.. 66-150 215/45R17 T87 T88 T91 B02 B03 Flh
66-150 225/45R17 A01 K49 K50 Sth V17 S01
Ford Mondeo Kombi 166 205/50R17 M+S T89 T93 A02 A04 A05
BWY 166 225/45R17 A01 K49 M+S T90 T91 A08 A09 A12
e1*98/14*0156*.. 66-150 205/50R17 T89 T93 A14 A21 A58
66-150 215/45R17 T87 T88 T91 B02 B03 Car
66-150 225/45R17 A01 K49 T90 T91 V17 S01
66-150 235/40R17 A01 K49 K50 M27 T90 T94
66-150 235/45R17 A01 K46 K49 K50
Tourneo Connect 66,85 205/50R17 K50 T93 A01 A02 A04
PH2, PJ2 66,85 225/45R17 K50 T90 T91 T93 T94 A05 A08 A09
e1*2001/116* 66,85 235/45R17 B49 G01 K45 K46 K49 K50 T93 A12 A14 A21
0206*,0207* .. T94 B02 S01
Transit Connect 55-85 205/50R17 K50 T93 A01 A02 A04
PT2, PU2 55-85 225/45R17 K50 T90 T91 T93 T94 A05 A08 A09
L071, L072 55-85 235/45R17 B49 G01 K45 K46 K49 K50 T93 A12 A14 A21
T94 B02 S01
Jaguar S-Type 147-203 225/50R17 K42 R37 A01 A02 A04
CCX 147-219 225/50R17 K42 M+S A05 A08 A09
e11*98/14*0115*.. 147-219 235/50R17 K42 R35 A12 A14 A21
147-219 235/50R17 K42 M+S R35 B02 B03 K45
147-219 245/45R17 K42 K49 R35 K56 S02
Jaguar X-Type 96-170 205/50R17 K41 K42 K45 K46 K56 R37 A01 A02 A04
CF1 96-170 215/45R17 K41 K46 K56 R37 T87 T88 A05 A08 A09
e11*98/14*0176*.. 96-170 225/45R17 K41 K42 K45 K46 K56 A12 A14 A21
B02 K49 K50
Lim V17 S01
Jaguar XJ 152-291 235/55R17 A32 R35 A02 A04 A05
N*3 152-291 245/50R17 A12 A08 A09 A14
e11*2001/116*0217*. 152-291 255/50R17 A01 A12 K41 A21 B02 B03
. J32 NBF V17
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46438 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55014806 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RC13-757
Hersteller Brock Alloy Wheels GmbH

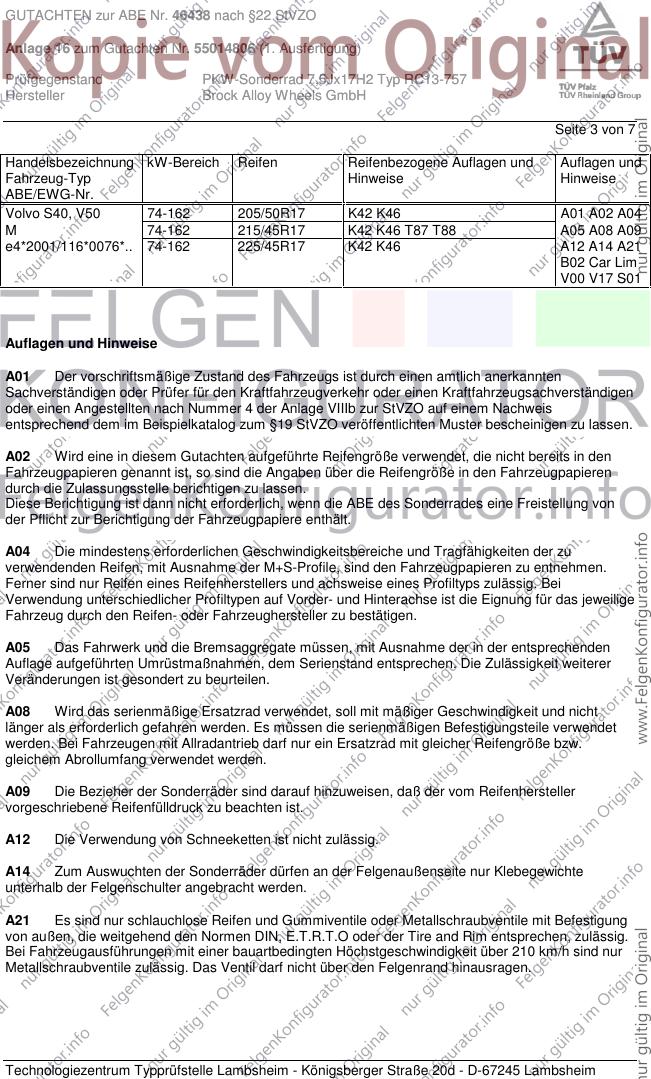

Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S40, V50 74-162 205/50R17 K42 K46 A01 A02 A04
M 74-162 215/45R17 K42 K46 T87 T88 A05 A08 A09
e4*2001/116*0076*.. 74-162 225/45R17 K42 K46 A12 A14 A21
B02 Car Lim
V00 V17 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren genannt ist, so sind die Angaben über die Reifengröße in den Fahrzeugpapieren
durch die Zulassungsstelle berichtigen zu lassen.
Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von
der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren zu entnehmen.
Ferner sind nur Reifen eines Reifenherstellers und achsweise eines Profiltyps zulässig. Bei
Verwendung unterschiedlicher Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige
Fahrzeug durch den Reifen- oder Fahrzeughersteller zu bestätigen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen, die weitgehend den Normen DIN, E.T.R.T.O oder der Tire and Rim entsprechen, zulässig.
Bei Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Das Ventil darf nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46438 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55014806 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RC13-757
Hersteller Brock Alloy Wheels GmbH

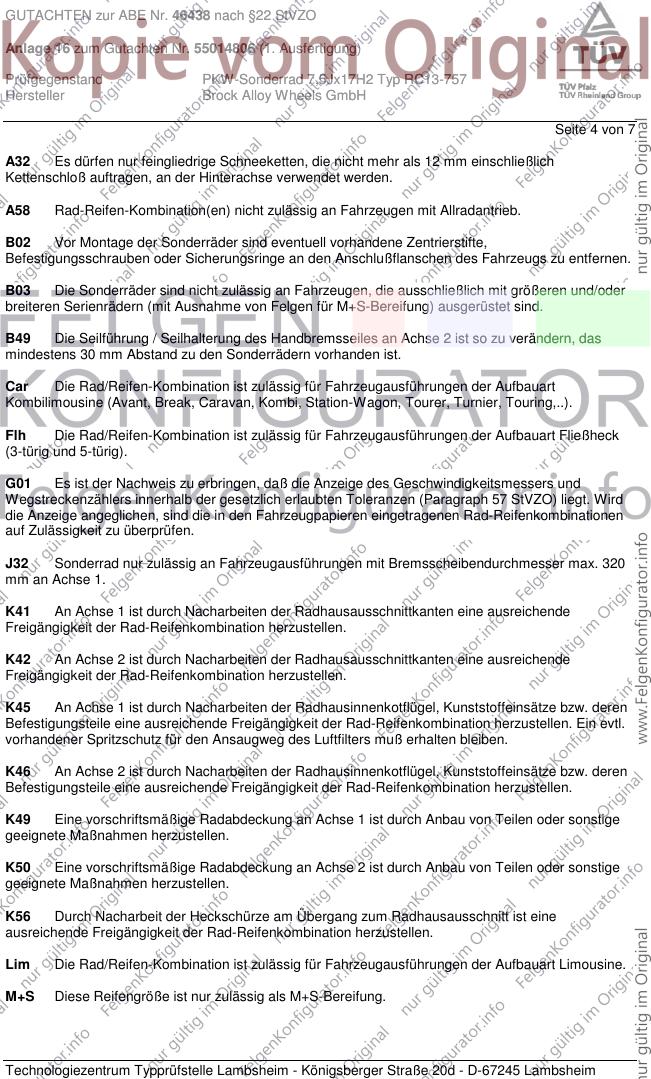

Seite 4 von 7
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloß auftragen, an der Hinterachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte,
Befestigungsschrauben oder Sicherungsringe an den Anschlußflanschen des Fahrzeugs zu entfernen.
B03 Die Sonderräder sind nicht zulässig an Fahrzeugen, die ausschließlich mit größeren und/oder
breiteren Serienrädern (mit Ausnahme von Felgen für M+S-Bereifung) ausgerüstet sind.
B49 Die Seilführung / Seilhalterung des Handbremsseiles an Achse 2 ist so zu verändern, das
mindestens 30 mm Abstand zu den Sonderrädern vorhanden ist.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, daß die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der gesetzlich erlaubten Toleranzen (Paragraph 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren eingetragenen Rad-Reifenkombinationen
auf Zulässigkeit zu überprüfen.
J32 Sonderrad nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 320
mm an Achse 1.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muß erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K49 Eine vorschriftsmäßige Radabdeckung an Achse 1 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K50 Eine vorschriftsmäßige Radabdeckung an Achse 2 ist durch Anbau von Teilen oder sonstige
geeignete Maßnahmen herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46438 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55014806 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RC13-757
Hersteller Brock Alloy Wheels GmbH

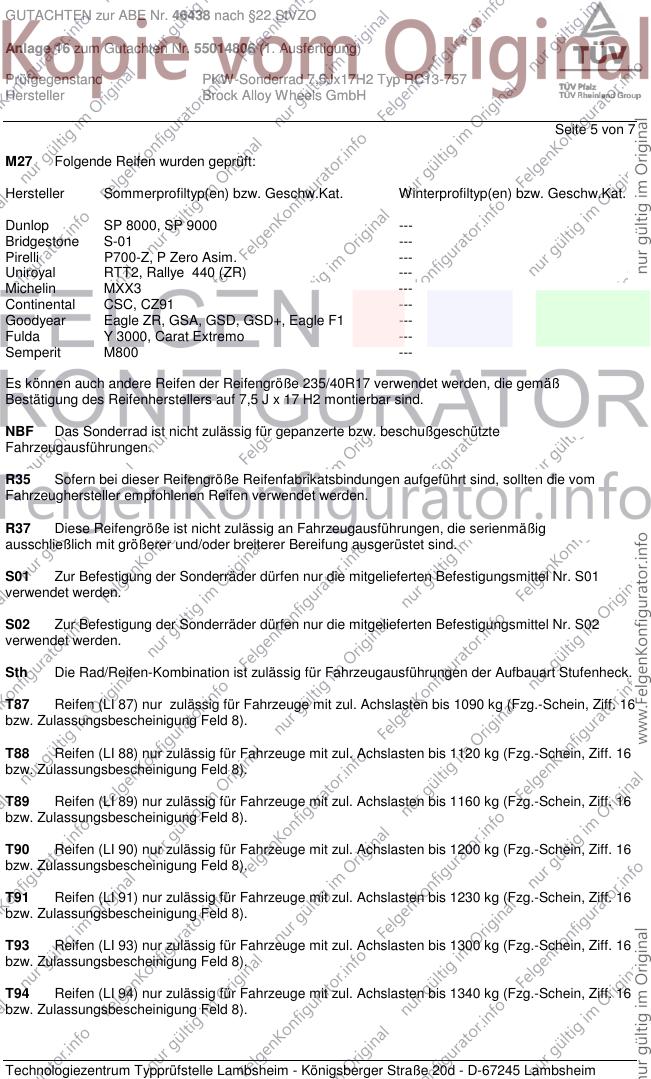

Seite 5 von 7
M27 Folgende Reifen wurden geprüft:
Hersteller Sommerprofiltyp(en) bzw. Geschw.Kat. Winterprofiltyp(en) bzw. Geschw.Kat.
Dunlop SP 8000, SP 9000 ---
Bridgestone S-01 ---
Pirelli P700-Z, P Zero Asim. ---
Uniroyal RTT2, Rallye 440 (ZR) ---
Michelin MXX3 ---
Continental CSC, CZ91 ---
Goodyear Eagle ZR, GSA, GSD, GSD+, Eagle F1 ---
Fulda Y 3000, Carat Extremo ---
Semperit M800 ---
Es können auch andere Reifen der Reifengröße 235/40R17 verwendet werden, die gemäß
Bestätigung des Reifenherstellers auf 7,5 J x 17 H2 montierbar sind.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschußgeschützte
Fahrzeugausführungen.
R35 Sofern bei dieser Reifengröße Reifenfabrikatsbindungen aufgeführt sind, sollten die vom
Fahrzeughersteller empfohlenen Reifen verwendet werden.
R37 Diese Reifengröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig
ausschließlich mit größerer und/oder breiterer Bereifung ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46438 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55014806 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RC13-757
Hersteller Brock Alloy Wheels GmbH

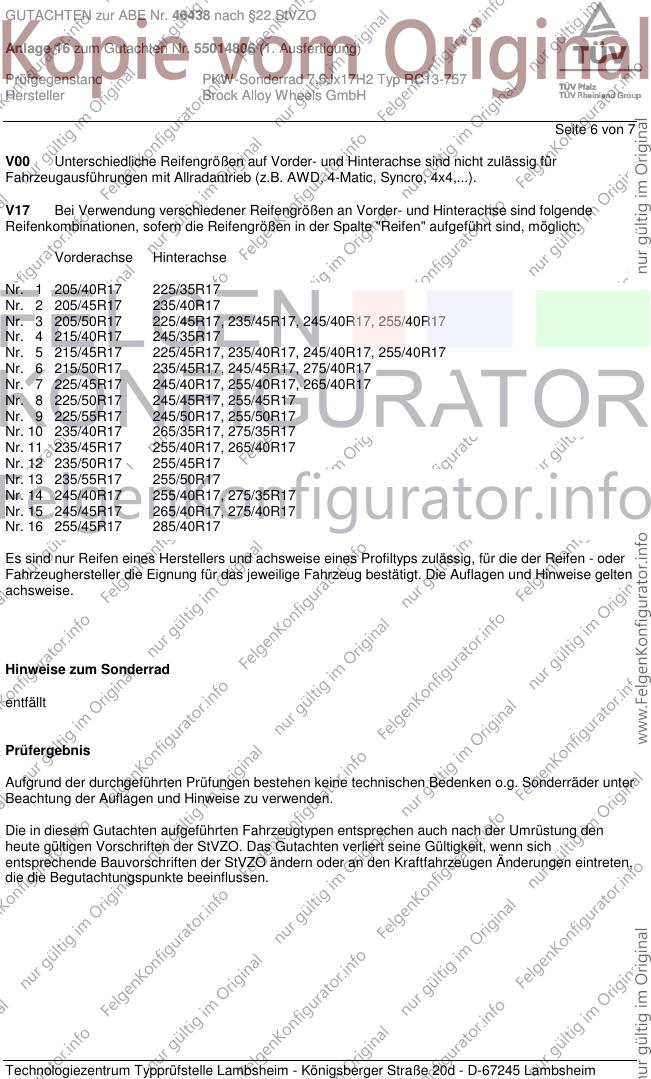

Seite 6 von 7
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Nr. 2 205/45R17 235/40R17
Nr. 3 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 4 215/40R17 245/35R17
Nr. 5 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 6 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 7 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 8 225/50R17 245/45R17, 255/45R17
Nr. 9 225/55R17 245/50R17, 255/50R17
Nr. 10 235/40R17 265/35R17, 275/35R17
Nr. 11 235/45R17 255/40R17, 265/40R17
Nr. 12 235/50R17 255/45R17
Nr. 13 235/55R17 255/50R17
Nr. 14 245/40R17 255/40R17, 275/35R17
Nr. 15 245/45R17 265/40R17, 275/40R17
Nr. 16 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen - oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46438 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55014806 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RC13-757
Hersteller Brock Alloy Wheels GmbH
Seite 7 von 7
Das Gutachten umfaßt Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Dezember 2005.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 16.Februar 2006
Bohlander 00090344.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
