ABE
C16
Radnummer:
C16 6564507
Dimension: 6,5x16“
Lochkreis: 5/108/R67,1
ABE-Nr.: 47667
CMS Kundeninformation CMS Automotive Trading
Lanzstraße 20
1) Nach der Montage von CMS- D-68789 St. Leon-Rot
Leichtmetallrädern ist nicht mehr Tel.: +49 (0) 6227 35838-0
sichergestellt, daß diese mit dem Fax: +49 (0) 6227 35838-33
serienmäßigen Bordwerkzeug Mail: info@cms-wheels.de
demontiert werden können. Bitte www.cms-wheels.de
überprüfen Sie die Schlüsselweite Ihres
Bordwerkzeuges und ergänzen es, falls Montageinformation
erforderlich.
1) Vor der Montage muß geprüft werden,
2) Legen Sie bitte die ob die Räder auf das vorgesehene
Originalbefestigungsteile zu Ihrem Fahrzeug passen. Dazu ein Rad
Reserverad. Dies kann nur mit diesen wechselnd auf alle Naben des
Befestigungsteilen montiert werden. Fahrzeugs stecken und den Freigang
prüfen. Bereits mit Reifen montierte
3) Ihr Fachhändler händigt Ihnen dieses Räder, bei denen nachträglich
Dokument aus, das im nachfolgenden festgestellt wird, daß sie nicht passen
ein Tüv-Gutachten, oder eine können wir nicht zurücknehmen.
Allgemeine Betriebserlaubnis (ABE) Gleichzeitig prüfen, ob die Räder mit
enthält. Gegebenenfalls ist die vollständigem und passenden Zubehör
Begutachtung Ihrer Rad- geliefert wurden.
Reifenkombination durch einen
Sachverständigen notwendig. Bitte 2) Die Radnabe, Befestigungsfläche und
überprüfen Sie dies in dem Dokument. ggf. Stehbolzen müssen vor der
Das Gutachten, bzw. die ABE sollte Montage der Räder gründlich von Rost
bei den Fahrzeugpapieren aufbewahrt und Schmutz befreit werden.
werden.
3) Bitte beachten Sie, daß nicht alle Räder
4) Die CMS-Leichtmetallräder sollten, von der Vorderseite montiert werden
wie Ihr Fahrzeug, regelmäßig mit können.
einem nicht aggressivem
4) Bei allen CMS Rädern sind
Reinigungsmittel gesäubert werden.
ausschließlich Klebegewichte zu
verwenden.
5) Beim Überfahren von Hindernissen
und beim Auffahren auf Bordsteine
5) Bitte beachten Sie das Anzugsmoment
bitten wir Sie, besonders vorsichtig zu
laut ABE/Gutachten.
sein, da hierbei sowohl der Reifen als
auch das Rad beschädigt werden
6) Schrauben oder Muttern sollten nicht
können und wir daraus resultierende
geölt oder gefettet werden.
Reklamationen nicht anerkennen.
7) Die Gewährleistung richted sich
6) Wir machen ausdrücklich darauf
nach den gesetzlichen Bestimmungen.
aufmerksam, daß Reklamationen, die
durch unsachgemäße Montage und
fehlende oder falsche Pflege entstehen,
von uns oder unseren Händlern nicht
anerkannt werden.
St. Leon-Rot, im Juni 2007

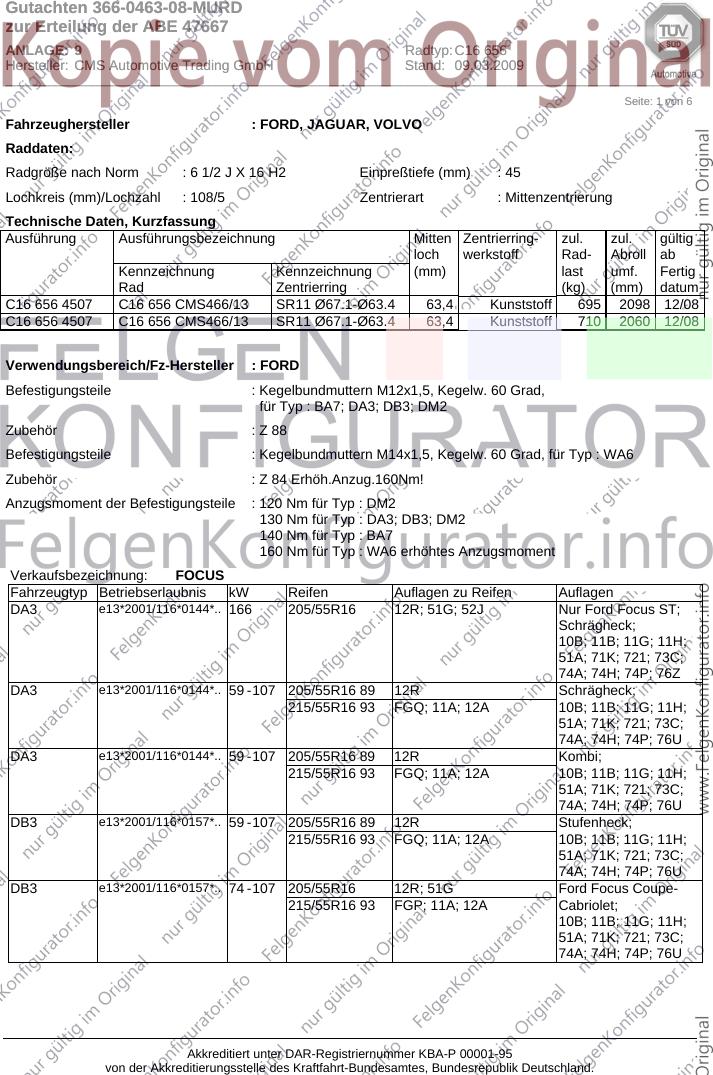

Gutachten 366-0463-08-MURD
zur Erteilung der ABE 47667
ANLAGE: 9 Radtyp: C16 656
Hersteller: CMS Automotive Trading GmbH Stand: 09.03.2009
_______________________________________________________________________________________________________________
Seite: 1 von 6
Fahrzeughersteller : FORD, JAGUAR, VOLVO
Raddaten:
Radgröße nach Norm : 6 1/2 J X 16 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
C16 656 4507 C16 656 CMS466/13 SR11 Ø67.1-Ø63.4 63,4 Kunststoff 695 2098 12/08
C16 656 4507 C16 656 CMS466/13 SR11 Ø67.1-Ø63.4 63,4 Kunststoff 710 2060 12/08
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : BA7; DA3; DB3; DM2
Zubehör : Z 88
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad, für Typ : WA6
Zubehör : Z 84 Erhöh.Anzug.160Nm!
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : DM2
130 Nm für Typ : DA3; DB3; DM2
140 Nm für Typ : BA7
160 Nm für Typ : WA6 erhöhtes Anzugsmoment
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA3 e13*2001/116*0144*.. 166 205/55R16 12R; 51G; 52J Nur Ford Focus ST;
Schrägheck;
10B; 11B; 11G; 11H;
51A; 71K; 721; 73C;
74A; 74H; 74P; 76Z
DA3 e13*2001/116*0144*.. 59 - 107 205/55R16 89 12R Schrägheck;
215/55R16 93 FGQ; 11A; 12A 10B; 11B; 11G; 11H;
51A; 71K; 721; 73C;
74A; 74H; 74P; 76U
DA3 e13*2001/116*0144*.. 59 - 107 205/55R16 89 12R Kombi;
215/55R16 93 FGQ; 11A; 12A 10B; 11B; 11G; 11H;
51A; 71K; 721; 73C;
74A; 74H; 74P; 76U
DB3 e13*2001/116*0157*.. 59 - 107 205/55R16 89 12R Stufenheck;
215/55R16 93 FGQ; 11A; 12A 10B; 11B; 11G; 11H;
51A; 71K; 721; 73C;
74A; 74H; 74P; 76U
DB3 e13*2001/116*0157*.. 74 - 107 205/55R16 12R; 51G Ford Focus Coupe-
215/55R16 93 FGP; 11A; 12A Cabriolet;
10B; 11B; 11G; 11H;
51A; 71K; 721; 73C;
74A; 74H; 74P; 76U
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

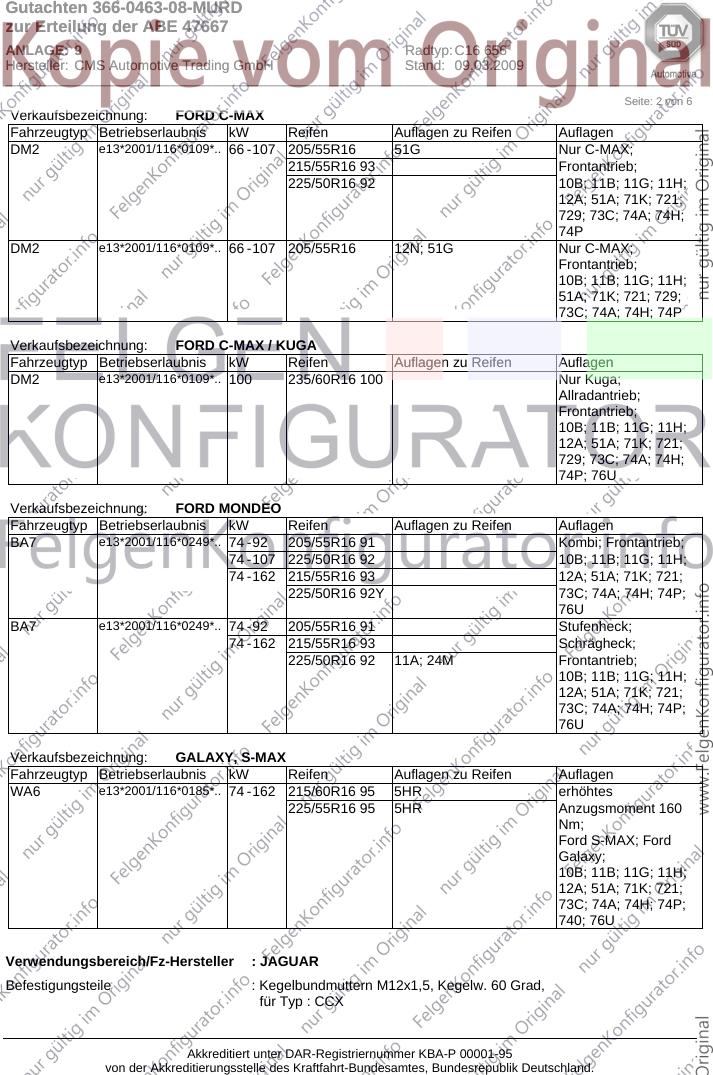

Gutachten 366-0463-08-MURD
zur Erteilung der ABE 47667
ANLAGE: 9 Radtyp: C16 656
Hersteller: CMS Automotive Trading GmbH Stand: 09.03.2009
_______________________________________________________________________________________________________________
Seite: 2 von 6
Verkaufsbezeichnung: FORD C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 66 - 107 205/55R16 51G Nur C-MAX;
215/55R16 93 Frontantrieb;
225/50R16 92 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
74P
DM2 e13*2001/116*0109*.. 66 - 107 205/55R16 12N; 51G Nur C-MAX;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 729;
73C; 74A; 74H; 74P
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 100 235/60R16 100 Nur Kuga;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
74P; 76U
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 74 - 92 205/55R16 91 Kombi; Frontantrieb;
74 - 107 225/50R16 92 10B; 11B; 11G; 11H;
74 - 162 215/55R16 93 12A; 51A; 71K; 721;
225/50R16 92Y 73C; 74A; 74H; 74P;
76U
BA7 e13*2001/116*0249*.. 74 - 92 205/55R16 91 Stufenheck;
74 - 162 215/55R16 93 Schrägheck;
225/50R16 92 11A; 24M Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
76U
Verkaufsbezeichnung: GALAXY, S-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WA6 e13*2001/116*0185*.. 74 - 162 215/60R16 95 5HR erhöhtes
225/55R16 95 5HR Anzugsmoment 160
Nm;
Ford S-MAX; Ford
Galaxy;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
740; 76U
Verwendungsbereich/Fz-Hersteller : JAGUAR
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : CCX
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

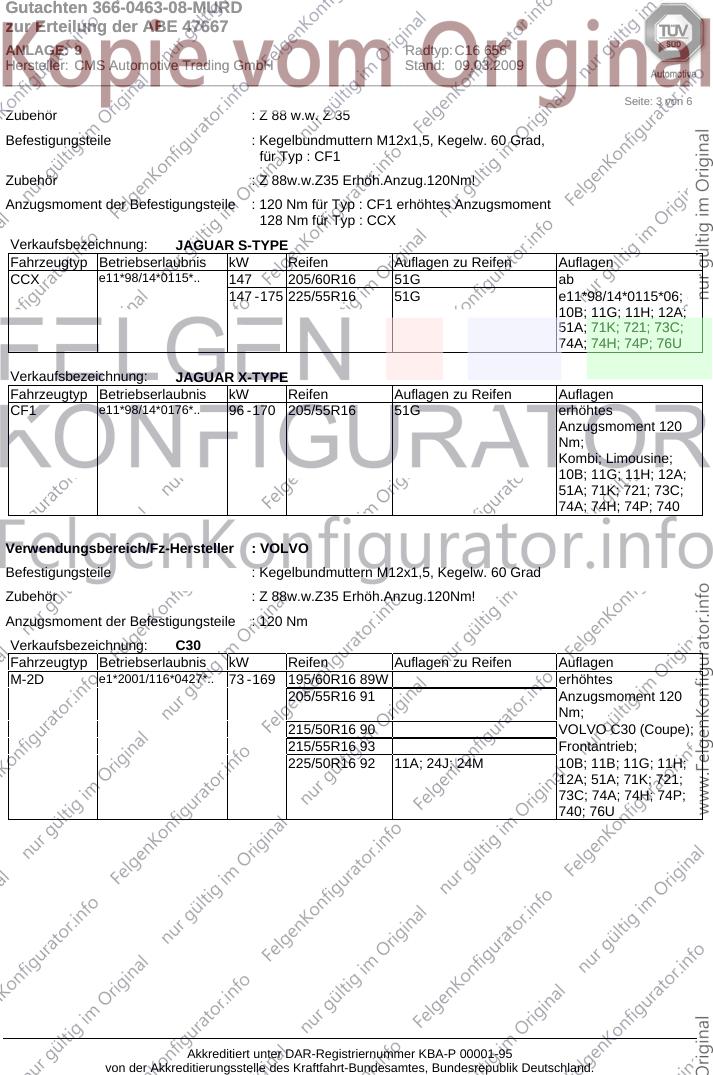

Gutachten 366-0463-08-MURD
zur Erteilung der ABE 47667
ANLAGE: 9 Radtyp: C16 656
Hersteller: CMS Automotive Trading GmbH Stand: 09.03.2009
_______________________________________________________________________________________________________________
Seite: 3 von 6
Zubehör : Z 88 w.w. Z 35
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : CF1
Zubehör : Z 88w.w.Z35 Erhöh.Anzug.120Nm!
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : CF1 erhöhtes Anzugsmoment
128 Nm für Typ : CCX
Verkaufsbezeichnung: JAGUAR S-TYPE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CCX e11*98/14*0115*.. 147 205/60R16 51G ab
147 - 175 225/55R16 51G e11*98/14*0115*06;
10B; 11G; 11H; 12A;
51A; 71K; 721; 73C;
74A; 74H; 74P; 76U
Verkaufsbezeichnung: JAGUAR X-TYPE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CF1 e11*98/14*0176*.. 96 - 170 205/55R16 51G erhöhtes
Anzugsmoment 120
Nm;
Kombi; Limousine;
10B; 11G; 11H; 12A;
51A; 71K; 721; 73C;
74A; 74H; 74P; 740
Verwendungsbereich/Fz-Hersteller : VOLVO
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : Z 88w.w.Z35 Erhöh.Anzug.120Nm!
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: C30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M-2D e1*2001/116*0427*.. 73 - 169 195/60R16 89W erhöhtes
205/55R16 91 Anzugsmoment 120
Nm;
215/50R16 90 VOLVO C30 (Coupe);
215/55R16 93 Frontantrieb;
225/50R16 92 11A; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
740; 76U
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0463-08-MURD
zur Erteilung der ABE 47667
ANLAGE: 9 Radtyp: C16 656
Hersteller: CMS Automotive Trading GmbH Stand: 09.03.2009
_______________________________________________________________________________________________________________
Seite: 4 von 6
Verkaufsbezeichnung: VOLVO S40, V50, C70, C30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M e4*2001/116*0076*.. 73 - 169 195/60R16 51G erhöhtes
205/55R16 51G Anzugsmoment 120
Nm;
215/55R16 93 VOLVO S40, V50;
225/50R16 92 Kombi; Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
740; 76U
M e4*2001/116*0076*.. 73 - 169 195/60R16 89W erhöhtes
205/55R16 91 Anzugsmoment 120
Nm;
215/50R16 90 VOLVO C30 (Coupe);
215/55R16 93 Frontantrieb;
225/50R16 92 11A; 24J; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 74P;
740; 76U
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend dem
im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis bzw.
der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist dann
nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen; gegen
die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und ihre
Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0463-08-MURD
zur Erteilung der ABE 47667
ANLAGE: 9 Radtyp: C16 656
Hersteller: CMS Automotive Trading GmbH Stand: 09.03.2009
_______________________________________________________________________________________________________________

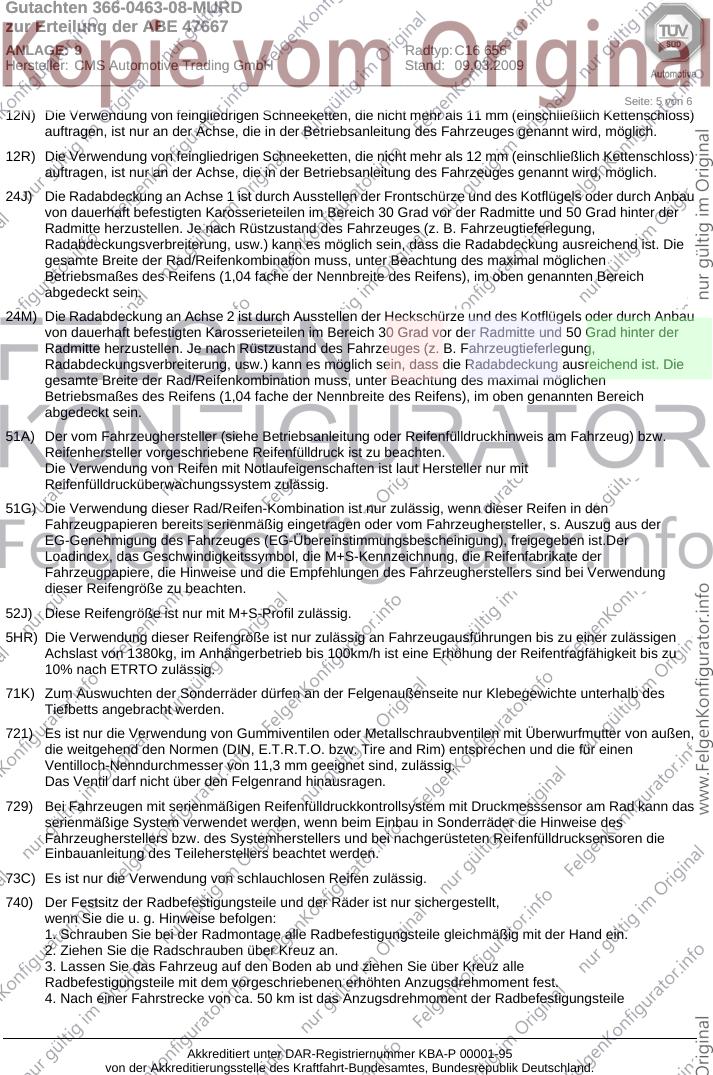

Seite: 5 von 6
12N) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 11 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch Anbau
von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad hinter der
Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch Anbau
von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad hinter der
Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist.Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
5HR) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1380kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von außen,
die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann das
serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0463-08-MURD
zur Erteilung der ABE 47667
ANLAGE: 9 Radtyp: C16 656
Hersteller: CMS Automotive Trading GmbH Stand: 09.03.2009
_______________________________________________________________________________________________________________

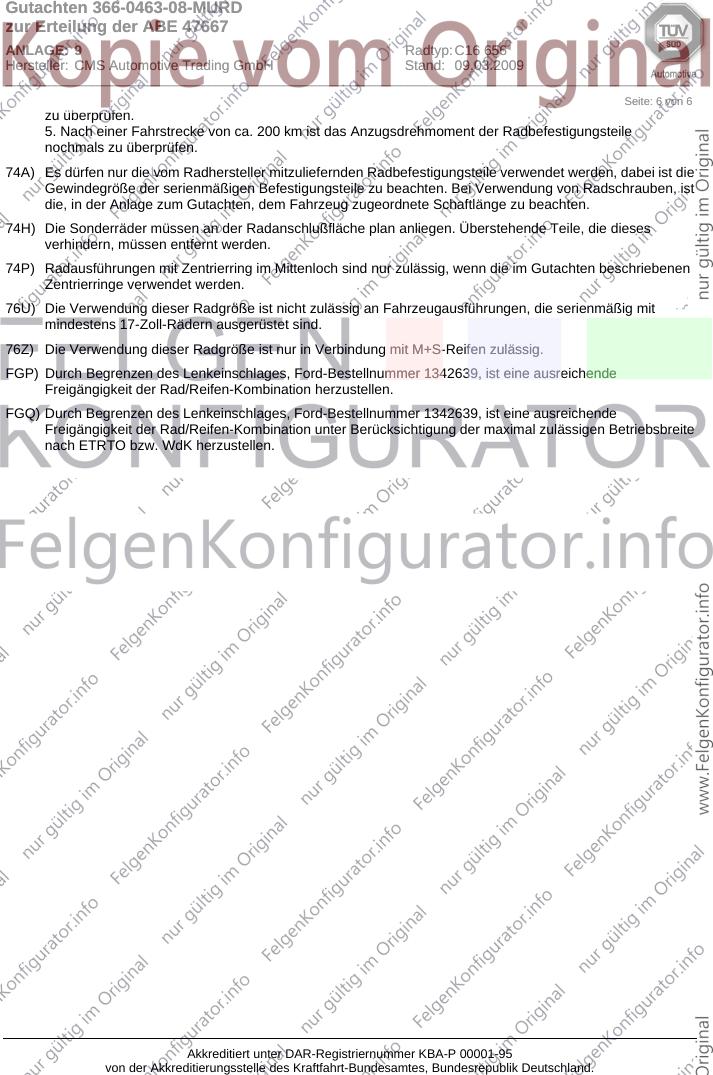

Seite: 6 von 6
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist die
Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von Radschrauben, ist
die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu beachten.
74H) Die Sonderräder müssen an der Radanschlußfläche plan anliegen. Überstehende Teile, die dieses
verhindern, müssen entfernt werden.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
FGP) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer 1342639, ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
FGQ) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer 1342639, ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite
nach ETRTO bzw. WdK herzustellen.
Akkreditiert unter DAR-Registriernummer KBA-P 00001-95
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
