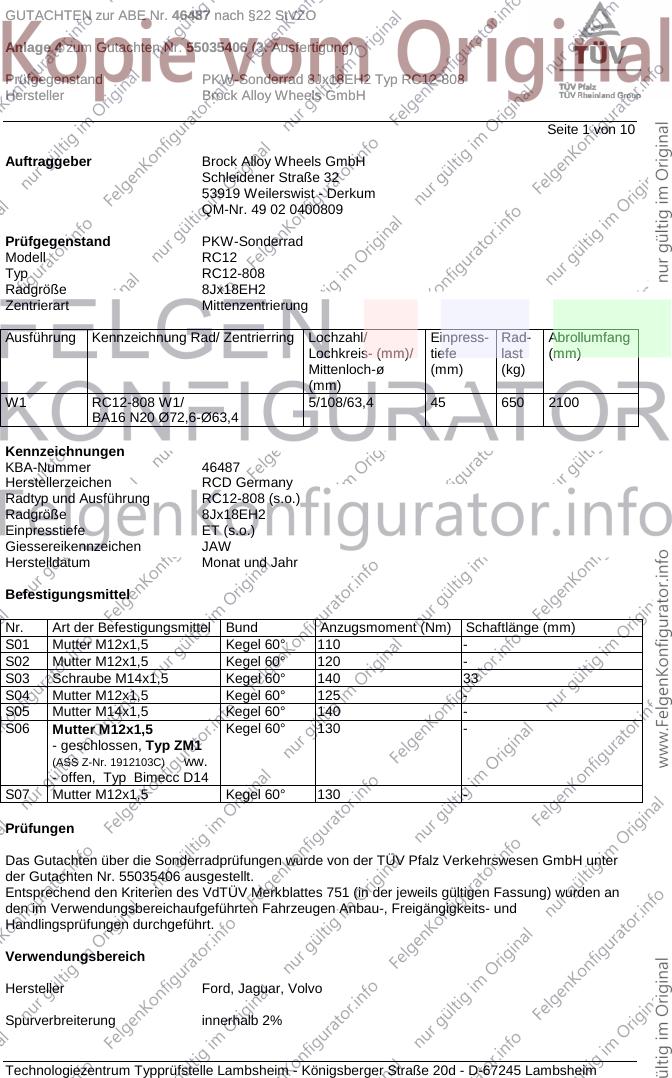

GUTACHTEN zur ABE Nr. 46487 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55035406 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2 Typ RC12-808
Hersteller Brock Alloy Wheels GmbH
Seite 1 von 10
Auftraggeber Brock Alloy Wheels GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell RC12
Typ RC12-808
Radgröße 8Jx18EH2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W1 RC12-808 W1/ 5/108/63,4 45 650 2100
BA16 N20 Ø72,6-Ø63,4
Kennzeichnungen
KBA-Nummer 46487
Herstellerzeichen RCD Germany
Radtyp und Ausführung RC12-808 (s.o.)
Radgröße 8Jx18EH2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 120 -
S03 Schraube M14x1,5 Kegel 60° 140 33
S04 Mutter M12x1,5 Kegel 60° 125 -
S05 Mutter M14x1,5 Kegel 60° 140 -
S06 Mutter M12x1,5 Kegel 60° 130 -
- geschlossen, Typ ZM1
(ASS Z-Nr. 1912103C) ww.
- offen, Typ Bimecc D14
S07 Mutter M12x1,5 Kegel 60° 130 -
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55035406 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford, Jaguar, Volvo
Spurverbreiterung innerhalb 2%

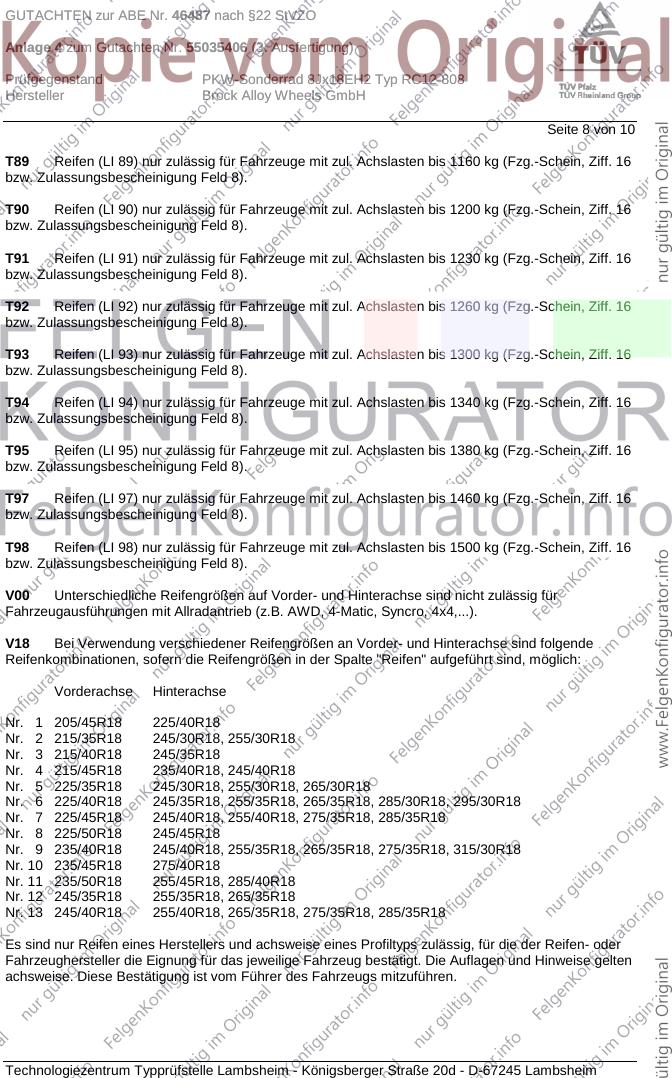

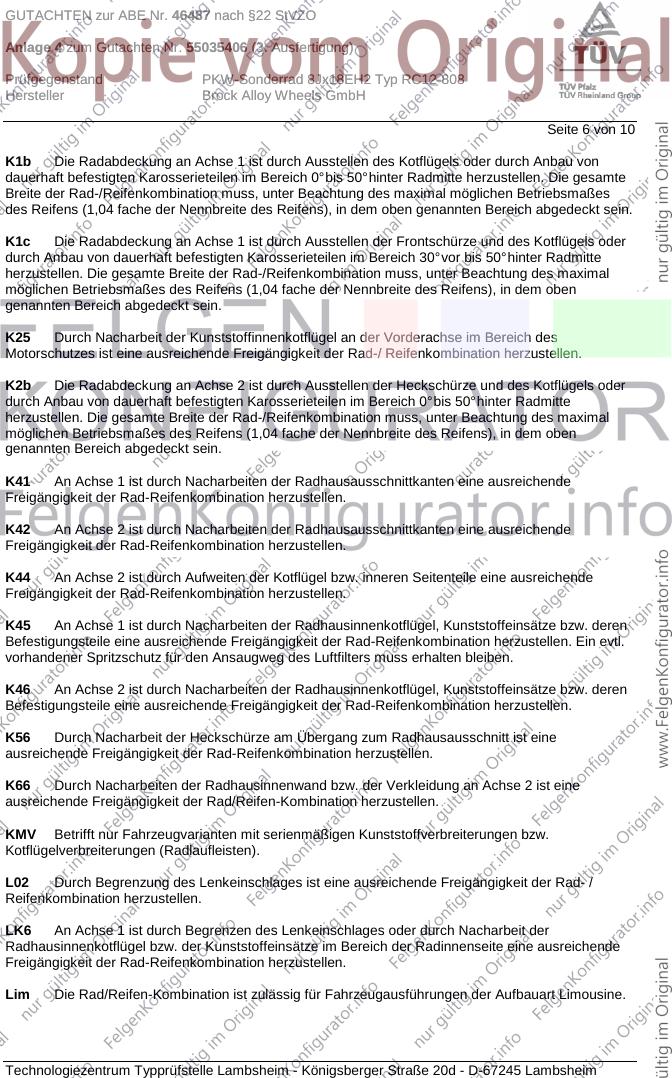

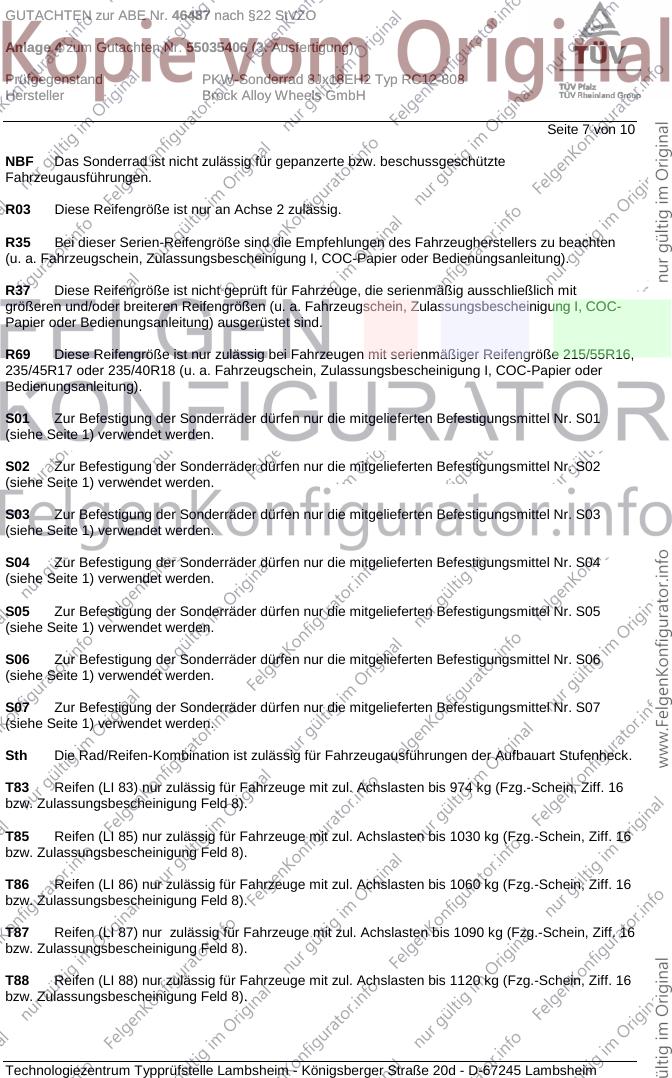

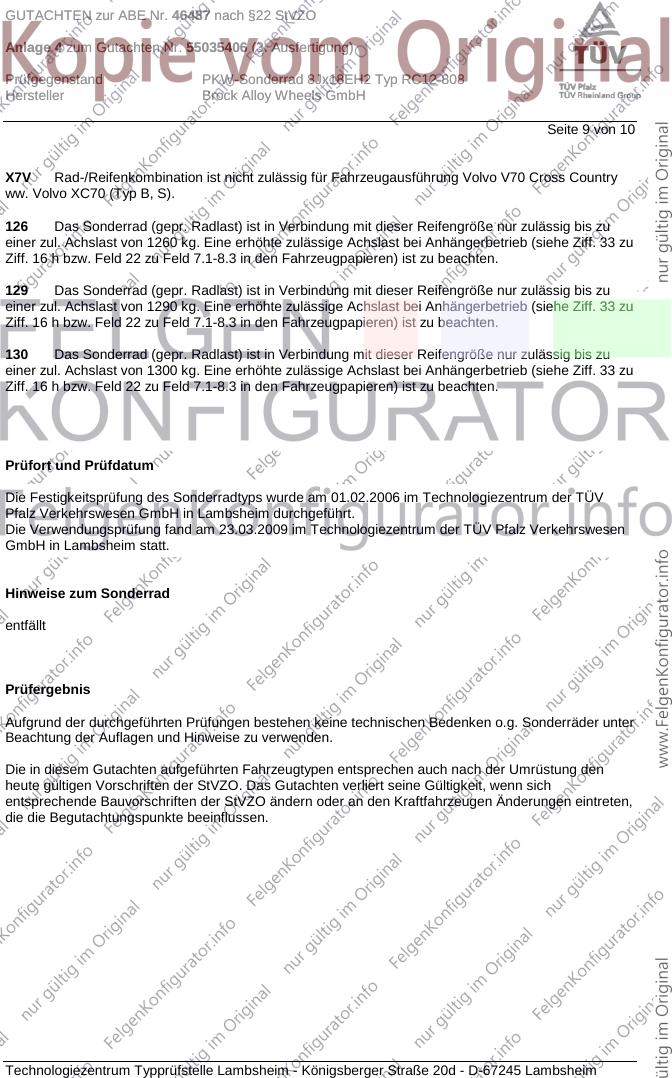

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

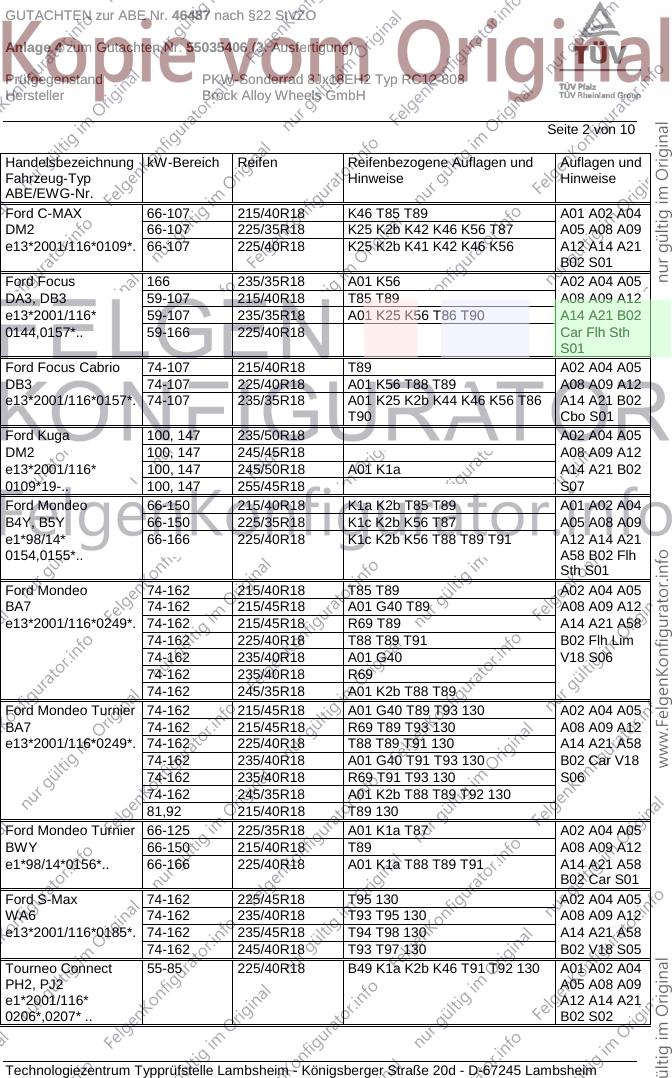

GUTACHTEN zur ABE Nr. 46487 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55035406 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2 Typ RC12-808
Hersteller Brock Alloy Wheels GmbH
Seite 2 von 10

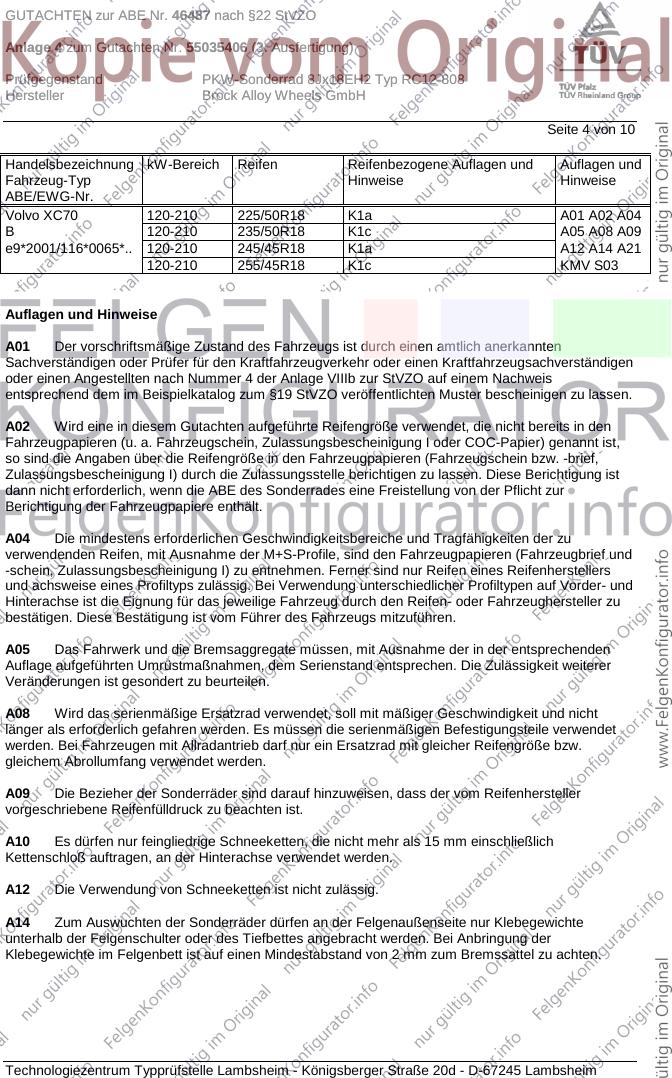

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 215/40R18 K46 T85 T89 A01 A02 A04
DM2 66-107 225/35R18 K25 K2b K42 K46 K56 T87 A05 A08 A09
e13*2001/116*0109*. 66-107 225/40R18 K25 K2b K41 K42 K46 K56 A12 A14 A21
B02 S01
Ford Focus 166 235/35R18 A01 K56 A02 A04 A05
DA3, DB3 59-107 215/40R18 T85 T89 A08 A09 A12
e13*2001/116* 59-107 235/35R18 A01 K25 K56 T86 T90 A14 A21 B02
0144,0157*.. 59-166 225/40R18 Car Flh Sth
S01
Ford Focus Cabrio 74-107 215/40R18 T89 A02 A04 A05
DB3 74-107 225/40R18 A01 K56 T88 T89 A08 A09 A12
e13*2001/116*0157*. 74-107 235/35R18 A01 K25 K2b K44 K46 K56 T86 A14 A21 B02
T90 Cbo S01
Ford Kuga 100, 147 235/50R18 A02 A04 A05
DM2 100, 147 245/45R18 A08 A09 A12
e13*2001/116* 100, 147 245/50R18 A01 K1a A14 A21 B02
0109*19-.. 100, 147 255/45R18 S07
Ford Mondeo 66-150 215/40R18 K1a K2b T85 T89 A01 A02 A04
B4Y, B5Y 66-150 225/35R18 K1c K2b K56 T87 A05 A08 A09
e1*98/14* 66-166 225/40R18 K1c K2b K56 T88 T89 T91 A12 A14 A21
0154,0155*.. A58 B02 Flh
Sth S01
Ford Mondeo 74-162 215/40R18 T85 T89 A02 A04 A05
BA7 74-162 215/45R18 A01 G40 T89 A08 A09 A12
e13*2001/116*0249*. 74-162 215/45R18 R69 T89 A14 A21 A58
74-162 225/40R18 T88 T89 T91 B02 Flh Lim
74-162 235/40R18 A01 G40 V18 S06
74-162 235/40R18 R69
74-162 245/35R18 A01 K2b T88 T89
Ford Mondeo Turnier 74-162 215/45R18 A01 G40 T89 T93 130 A02 A04 A05
BA7 74-162 215/45R18 R69 T89 T93 130 A08 A09 A12
e13*2001/116*0249*. 74-162 225/40R18 T88 T89 T91 130 A14 A21 A58
74-162 235/40R18 A01 G40 T91 T93 130 B02 Car V18
74-162 235/40R18 R69 T91 T93 130 S06
74-162 245/35R18 A01 K2b T88 T89 T92 130
81,92 215/40R18 T89 130
Ford Mondeo Turnier 66-125 225/35R18 A01 K1a T87 A02 A04 A05
BWY 66-150 215/40R18 T89 A08 A09 A12
e1*98/14*0156*.. 66-166 225/40R18 A01 K1a T88 T89 T91 A14 A21 A58
B02 Car S01
Ford S-Max 74-162 225/45R18 T95 130 A02 A04 A05
WA6 74-162 235/40R18 T93 T95 130 A08 A09 A12
e13*2001/116*0185*. 74-162 235/45R18 T94 T98 130 A14 A21 A58
74-162 245/40R18 T93 T97 130 B02 V18 S05
Tourneo Connect 55-85 225/40R18 B49 K1a K2b K46 T91 T92 130 A01 A02 A04
PH2, PJ2 A05 A08 A09
e1*2001/116* A12 A14 A21
0206*,0207* .. B02 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

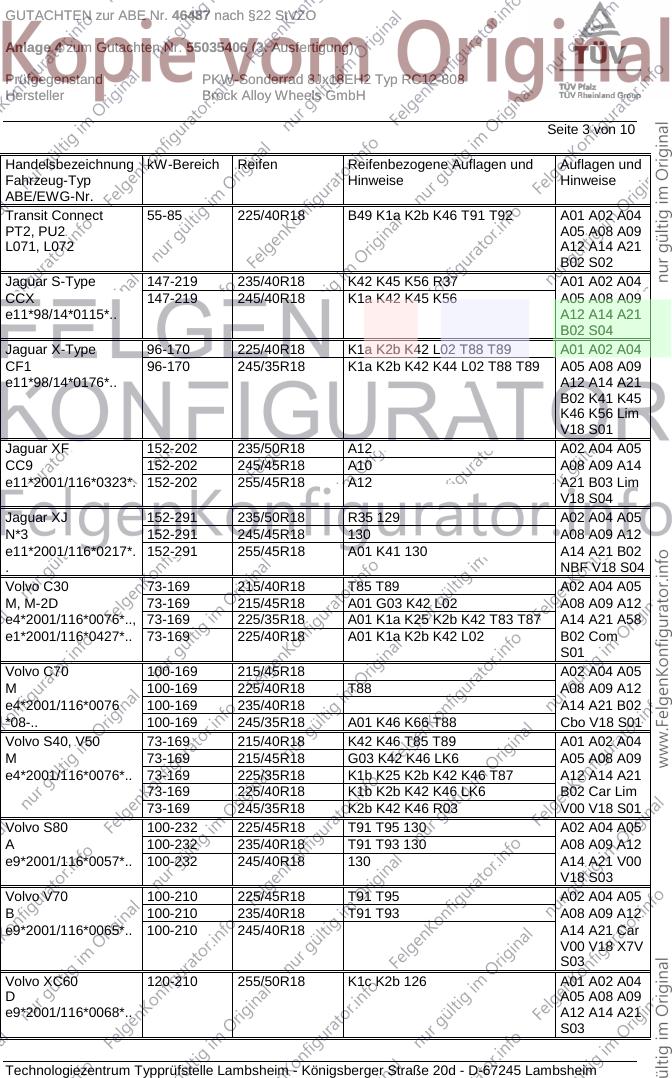

GUTACHTEN zur ABE Nr. 46487 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55035406 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2 Typ RC12-808
Hersteller Brock Alloy Wheels GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Transit Connect 55-85 225/40R18 B49 K1a K2b K46 T91 T92 A01 A02 A04
PT2, PU2 A05 A08 A09
L071, L072 A12 A14 A21
B02 S02
Jaguar S-Type 147-219 235/40R18 K42 K45 K56 R37 A01 A02 A04
CCX 147-219 245/40R18 K1a K42 K45 K56 A05 A08 A09
e11*98/14*0115*.. A12 A14 A21
B02 S04
Jaguar X-Type 96-170 225/40R18 K1a K2b K42 L02 T88 T89 A01 A02 A04
CF1 96-170 245/35R18 K1a K2b K42 K44 L02 T88 T89 A05 A08 A09
e11*98/14*0176*.. A12 A14 A21
B02 K41 K45
K46 K56 Lim
V18 S01
Jaguar XF 152-202 235/50R18 A12 A02 A04 A05
CC9 152-202 245/45R18 A10 A08 A09 A14
e11*2001/116*0323*. 152-202 255/45R18 A12 A21 B03 Lim
V18 S04
Jaguar XJ 152-291 235/50R18 R35 129 A02 A04 A05
N*3 152-291 245/45R18 130 A08 A09 A12
e11*2001/116*0217*. 152-291 255/45R18 A01 K41 130 A14 A21 B02
. NBF V18 S04
Volvo C30 73-169 215/40R18 T85 T89 A02 A04 A05
M, M-2D 73-169 215/45R18 A01 G03 K42 L02 A08 A09 A12
e4*2001/116*0076*.., 73-169 225/35R18 A01 K1a K25 K2b K42 T83 T87 A14 A21 A58
e1*2001/116*0427*.. 73-169 225/40R18 A01 K1a K2b K42 L02 B02 Com
S01
Volvo C70 100-169 215/45R18 A02 A04 A05
M 100-169 225/40R18 T88 A08 A09 A12
e4*2001/116*0076 100-169 235/40R18 A14 A21 B02
*08-.. 100-169 245/35R18 A01 K46 K66 T88 Cbo V18 S01
Volvo S40, V50 73-169 215/40R18 K42 K46 T85 T89 A01 A02 A04
M 73-169 215/45R18 G03 K42 K46 LK6 A05 A08 A09
e4*2001/116*0076*.. 73-169 225/35R18 K1b K25 K2b K42 K46 T87 A12 A14 A21
73-169 225/40R18 K1b K2b K42 K46 LK6 B02 Car Lim
73-169 245/35R18 K2b K42 K46 R03 V00 V18 S01
Volvo S80 100-232 225/45R18 T91 T95 130 A02 A04 A05
A 100-232 235/40R18 T91 T93 130 A08 A09 A12
e9*2001/116*0057*.. 100-232 245/40R18 130 A14 A21 V00
V18 S03
Volvo V70 100-210 225/45R18 T91 T95 A02 A04 A05
B 100-210 235/40R18 T91 T93 A08 A09 A12
e9*2001/116*0065*.. 100-210 245/40R18 A14 A21 Car
V00 V18 X7V
S03
Volvo XC60 120-210 255/50R18 K1c K2b 126 A01 A02 A04
D A05 A08 A09
e9*2001/116*0068*.. A12 A14 A21
S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46487 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55035406 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2 Typ RC12-808
Hersteller Brock Alloy Wheels GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC70 120-210 225/50R18 K1a A01 A02 A04
B 120-210 235/50R18 K1c A05 A08 A09
e9*2001/116*0065*.. 120-210 245/45R18 K1a A12 A14 A21
120-210 255/45R18 K1c KMV S03
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

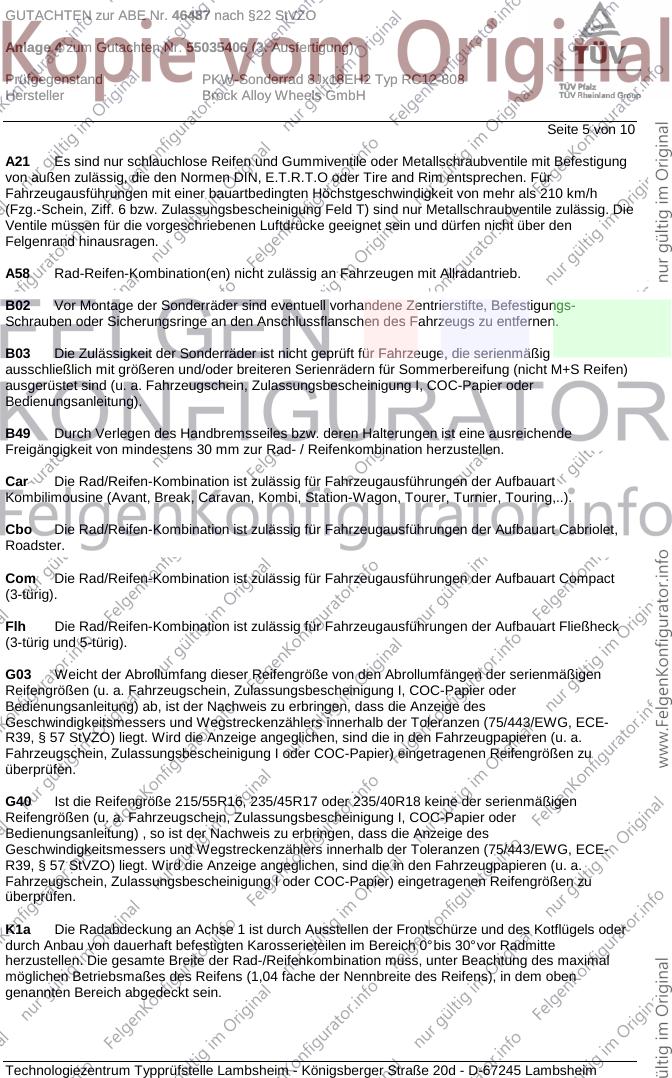

GUTACHTEN zur ABE Nr. 46487 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55035406 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2 Typ RC12-808
Hersteller Brock Alloy Wheels GmbH
Seite 5 von 10
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die
Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B49 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 235/45R17 oder 235/40R18 keine der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46487 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55035406 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2 Typ RC12-808
Hersteller Brock Alloy Wheels GmbH
Seite 6 von 10
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46487 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55035406 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2 Typ RC12-808
Hersteller Brock Alloy Wheels GmbH
Seite 7 von 10
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 215/55R16,
235/45R17 oder 235/40R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46487 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55035406 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2 Typ RC12-808
Hersteller Brock Alloy Wheels GmbH
Seite 8 von 10
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/45R18 225/40R18
Nr. 2 215/35R18 245/30R18, 255/30R18
Nr. 3 215/40R18 245/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 225/50R18 245/45R18
Nr. 9 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 10 235/45R18 275/40R18
Nr. 11 235/50R18 255/45R18, 285/40R18
Nr. 12 245/35R18 255/35R18, 265/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46487 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55035406 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2 Typ RC12-808
Hersteller Brock Alloy Wheels GmbH
Seite 9 von 10
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
126 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1260 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
129 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1290 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde am 01.02.2006 im Technologiezentrum der TÜV
Pfalz Verkehrswesen GmbH in Lambsheim durchgeführt.
Die Verwendungsprüfung fand am 23.03.2009 im Technologiezentrum der TÜV Pfalz Verkehrswesen
GmbH in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46487 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55035406 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18EH2 Typ RC12-808
Hersteller Brock Alloy Wheels GmbH
Seite 10 von 10
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Februar 2006.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 23.März 2009
Bohlander 00134370.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
