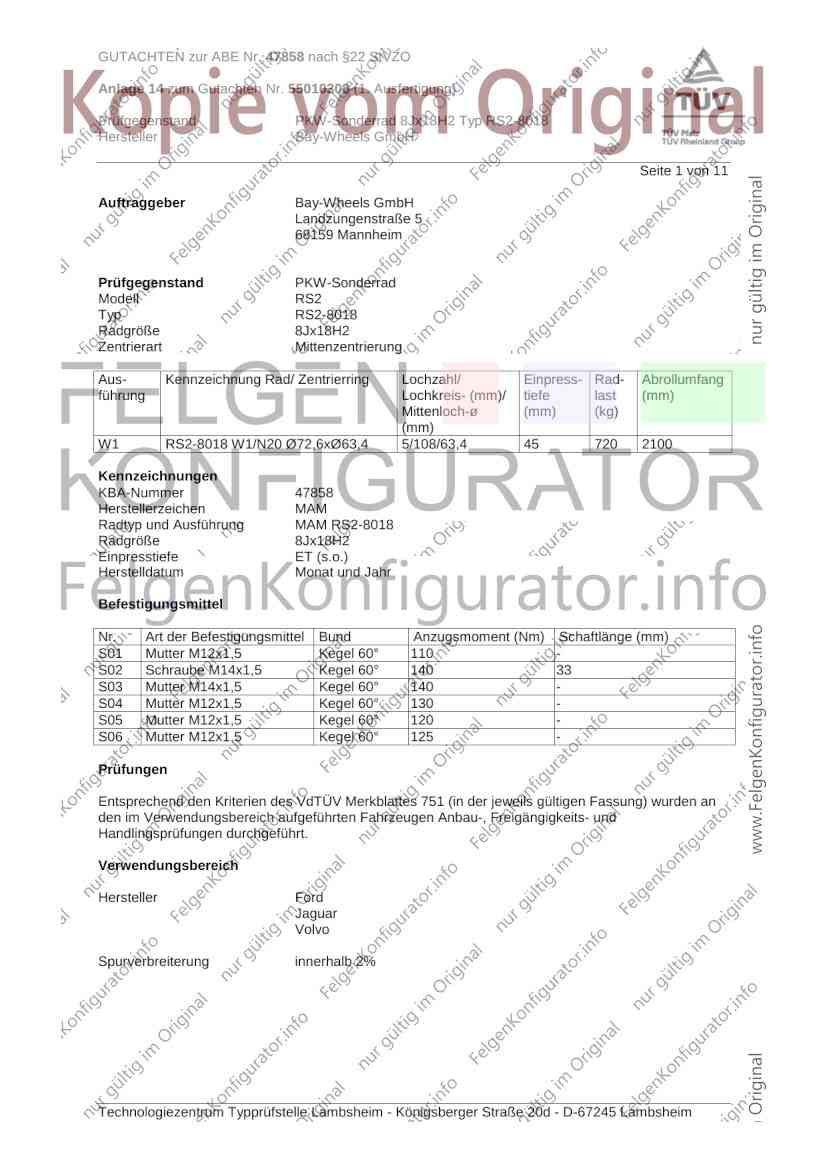

GUTACHTEN zur ABE Nr. 47858 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55010308 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Hersteller Bay-Wheels GmbH
Seite 1 von 11
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Modell RS2
Typ RS2-8018
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W1 RS2-8018 W1/N20 Ø72,6xØ63,4 5/108/63,4 45 720 2100
Kennzeichnungen
KBA-Nummer 47858
Herstellerzeichen MAM
Radtyp und Ausführung MAM RS2-8018
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M14x1,5 Kegel 60° 140 33
S03 Mutter M14x1,5 Kegel 60° 140 -
S04 Mutter M12x1,5 Kegel 60° 130 -
S05 Mutter M12x1,5 Kegel 60° 120 -
S06 Mutter M12x1,5 Kegel 60° 125 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47858 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55010308 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Hersteller Bay-Wheels GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 215/40R18 K46 T85 T89 A01 A02 A04
DM2 66-107 225/35R18 K25 K2b K42 K46 K56 T87 A05 A08 A09
e13*2001/116*0109*. 66-107 225/40R18 K25 K2b K41 K42 K46 K56 A12 A14 A16
A19 B02 S01
Ford C-Max 70-134 215/40R18 T85 T89 A02 A04 A05
(Compact) 70-134 215/45R18 A08 A09 A12
DXA 70-134 225/40R18 T88 T92 A14 A16 A19
e13*2007/46*1103*.. 70-134 235/40R18 A01 K1a K2b A58 B02 KoS
70-134 245/35R18 A01 K1a K1b K2b K5d T88 T92 V18 S04
Ford Focus 166 235/35R18 A01 K56 A02 A04 A05
DA3, DB3 59-107 215/40R18 T85 T89 A08 A09 A12
e13*2001/116* 59-107 235/35R18 A01 K25 K56 T86 T90 A14 A16 A19
0144,0157*.. 59-166 225/40R18 B02 Car Flh
Sth S04
Ford Focus 70-134 215/40R18 T85 T89 A02 A04 A05
DYB 70-134 215/45R18 A08 A09 A12
e13*2007/46*1138*.. 70-134 225/40R18 T88 T92 A14 A16 A19
70-134 235/40R18 A01 K1a K8d A58 Flh Lim
70-134 245/35R18 A01 K1a K1b K2b K4b K8d T88 T92 V18 S04
Ford Focus Cabrio 74-107 215/40R18 T89 A02 A04 A05
DB3 74-107 225/40R18 A01 K56 T88 T89 A08 A09 A12
e13*2001/116*0157*. 74-107 235/35R18 A01 K25 K2b K44 K46 K56 T86 T90 A14 A16 A19
B02 Cbo S04
Ford Focus RS 224, 257 215/45R18 M+S A02 A04 A05
DA3, DA3-RS 224, 257 225/40R18 M+S A08 A09 A12
e13*2001/116*0144*. 224, 257 235/40R18 M+S A14 A16 A19
e13*2001/116*1010*. A58 B02 Flh
S04
Ford Galaxy 74-149 225/45R18 T95 A02 A04 A05
WA6 74-149 235/40R18 T93 T95 A08 A09 A12
e13*2001/116*0185*. 74-149 235/45R18 T94 T98 A14 A16 A19
74-149 245/40R18 T93 T97 A58 B02 V18
S03
Ford Grand C-Max 70-134 215/45R18 A01 G40 T93 A02 A04 A05
DXA 70-134 215/45R18 R69 T93 A08 A09 A12
e13*2007/46*1103*.. 70-134 225/40R18 T92 A14 A16 A19
70-134 235/40R18 A01 G40 K1a T95 A58 B02 KmS
70-134 245/35R18 A01 K1a K1b K2b K5d T92 V18 S04
Ford Kuga 100-147 235/50R18 A02 A04 A05
DM2 100-147 245/45R18 A08 A09 A12
e13*2001/116* 100-147 245/50R18 A01 K1a A14 A16 A19
0109*19-.. 100-147 255/45R18 A57 B02 S04
Ford Mondeo 66-150 215/40R18 K1a K2b T85 T89 A01 A02 A04
B4Y, B5Y 66-150 225/35R18 K1c K2b K56 T87 A05 A08 A09
e1*98/14* 66-166 225/40R18 K1c K2b K56 T88 T89 T91 A12 A14 A16
0154,0155*.. A19 A58 B02
Flh Sth S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47858 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55010308 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Hersteller Bay-Wheels GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo 74-176 215/40R18 T85 T89 A02 A04 A05
BA7 74-176 215/45R18 A01 G40 T89 A08 A09 A12
e13*2001/116*0249*. 74-176 215/45R18 R69 T89 A14 A16 A19
- incl. MJ 2011 74-176 225/40R18 T88 T89 T91 A58 B02 Flh
74-176 235/40R18 A01 G40 Lim V18 S04
74-176 235/40R18 R69
74-176 235/45R18 A01 G81 R69
74-176 235/45R18 R09 R92
74-176 245/35R18 A01 K2b T88 T89
74-176 245/40R18 A01 G81 K2b
Ford Mondeo Turnier 74-176 215/45R18 A01 G40 T89 T93 A02 A04 A05
BA7 74-176 215/45R18 R69 T89 T93 A08 A09 A12
e13*2001/116*0249*. 74-176 225/40R18 T88 T89 T91 A14 A16 A19
- incl. MJ 2011 74-176 235/40R18 A01 G40 T91 T93 A58 B02 Car
74-176 235/40R18 R69 T91 T93 V18 S04
74-176 235/45R18 A01 G81 R69
74-176 235/45R18 R09 R92
74-176 245/35R18 A01 K2b T88 T89 T92
74-176 245/40R18 A01 G81 K2b
81,92 215/40R18 T89
Ford Mondeo Turnier 66-125 225/35R18 A01 K1a T87 A02 A04 A05
BWY 66-150 215/40R18 T89 A08 A09 A12
e1*98/14*0156*.. 66-166 225/40R18 A01 K1a T88 T89 T91 A14 A16 A19
A58 B02 Car
S01
Ford S-Max 74-176 225/45R18 T95 A02 A04 A05
WA6 74-176 235/40R18 T93 T95 A08 A09 A12
e13*2001/116*0185*. 74-176 235/45R18 T94 T98 A14 A16 A19
74-176 245/40R18 T93 T97 A58 B02 V18
S03
Ford Tourneo Connect 55-85 225/40R18 B49 K1a K2b K46 T91 T92 A01 A02 A04
PH2, PJ2 A05 A08 A09
e1*2001/116* A12 A14 A16
0206*,0207* .. A19 B02 S05
Ford Transit Connect 55-85 225/40R18 B49 K1a K2b K46 T91 T92 A01 A02 A04
PT2, PU2 A05 A08 A09
L071, L072 A12 A14 A16
A19 B02 S05
Jaguar S-Type 147-219 235/40R18 K42 K45 K56 R37 A01 A02 A04
CCX 147-219 245/40R18 K1a K42 K45 K56 A05 A08 A09
e11*98/14*0115*.. A12 A14 A16
A19 B02 S06
Jaguar X-Type 96-170 225/40R18 K1a K2b K42 L02 T88 T89 A01 A02 A04
CF1 96-170 245/35R18 K1a K2b K42 K44 L02 T88 T89 A05 A08 A09
e11*98/14*0176*.. A12 A14 A16
A19 B02 K41
K45 K46 K56
Lim V18 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47858 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55010308 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Hersteller Bay-Wheels GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Jaguar XF 152-202 235/50R18 A12 A02 A04 A05
CC9 152-202 245/45R18 A10 A08 A09 A14
e11*2001/116*0323*. 152-202 255/45R18 A12 A16 A19 B03
Lim V18 S06
Jaguar XJ 152-291 235/50R18 R35 A02 A04 A05
N*3 152-291 245/45R18 A08 A09 A12
e11*2001/116*0217*.. 152-291 255/45R18 A01 K41 A14 A16 A19
B02 NBF V18
S06
Volvo C30 73-169 215/40R18 T85 T89 A02 A04 A05
M, M-2D 73-169 215/45R18 A01 G03 K42 L02 A08 A09 A12
e4*2001/116*0076*.., 73-169 225/35R18 A01 K1a K25 K2b K42 T83 T87 A14 A16 A19
e1*2001/116*0427*.. 73-169 225/40R18 A01 K1a K2b K42 L02 A58 B02 Com
S01
Volvo C70 100-169 215/45R18 A02 A04 A05
M 100-169 225/40R18 T88 A08 A09 A12
e4*2001/116*0076 100-169 235/40R18 A14 A16 A19
*08-.. 100-169 245/35R18 A01 K46 K66 T88 B02 Cbo V18
S01
Volvo S40, V50 73-169 215/40R18 K42 K46 T85 T89 A01 A02 A04
M 73-169 215/45R18 G03 K42 K46 LK6 A05 A08 A09
e4*2001/116*0076*.. 73-169 225/35R18 K1b K25 K2b K42 K46 T87 A12 A14 A16
73-169 225/40R18 K1b K2b K42 K46 LK6 A19 B02 Car
73-169 245/35R18 K2b K42 K46 R03 Lim V00 V18
S01
Volvo S60, V60 110-224 215/45R18 T89 T93 A02 A04 A05
F 110-224 225/40R18 T92 A08 A09 A12
e9*2007/46*0023*.. 110-224 235/40R18 A01 K4i T91 T95 A14 A16 A19
110-224 245/35R18 A01 K1a K1b K2b K4i K6f T92 A57 Car Lim
110-224 245/40R18 A01 K1a K1b K2b K4i K6f V00 V18 S02
Volvo S80 80-232 225/45R18 T91 T95 A02 A04 A05
A, A-2D 80-232 235/40R18 T91 T93 A08 A09 A12
e9*2001/116*0057*.., 80-232 245/40R18 A14 A16 A19
e1*2001/116*0504*.. V00 V18 S02
Volvo V70 80-224 225/45R18 T91 T95 A02 A04 A05
B, B-2D, B-N2D 80-224 235/40R18 T91 T93 A08 A09 A12
e9*2001/116*0065*..; 80-224 245/40R18 A14 A16 A19
e1*2001/116*0505*..; Car V00 V18
e1*2007/46*0495*.. X7V S02
Volvo XC60 120-224 235/60R18 K1a A01 A02 A04
D, D-2D, D-N2D 120-224 255/50R18 K1c K2b A05 A08 A09
e9*2001/116*0068*..; 120-224 255/55R18 K1c K2b A12 A14 A16
e1*2001/116*0507*..; A19 A57 S02
e1*2007/46*0339*..
Volvo XC70 120-224 225/50R18 K1a A01 A02 A04
B, B-2D, B-N2D 120-224 235/50R18 K1c A05 A08 A09
e9*2001/116*0065*..; 120-224 245/45R18 K1a A12 A14 A16
e1*2001/116*0505*..; 120-224 255/45R18 K1c A19 Car KMV
e1*2007/46*0495*.. S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47858 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55010308 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Hersteller Bay-Wheels GmbH
Seite 5 von 11
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47858 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55010308 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Hersteller Bay-Wheels GmbH
Seite 6 von 11
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B49 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der
serienmäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47858 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55010308 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Hersteller Bay-Wheels GmbH
Seite 7 von 11
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die
Radhausinnenverkleidung ist anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte vollständig umzulegen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 150mm nach
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47858 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55010308 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Hersteller Bay-Wheels GmbH
Seite 8 von 11
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17 oder 235/40R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
R92 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/45R18
oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47858 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55010308 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Hersteller Bay-Wheels GmbH

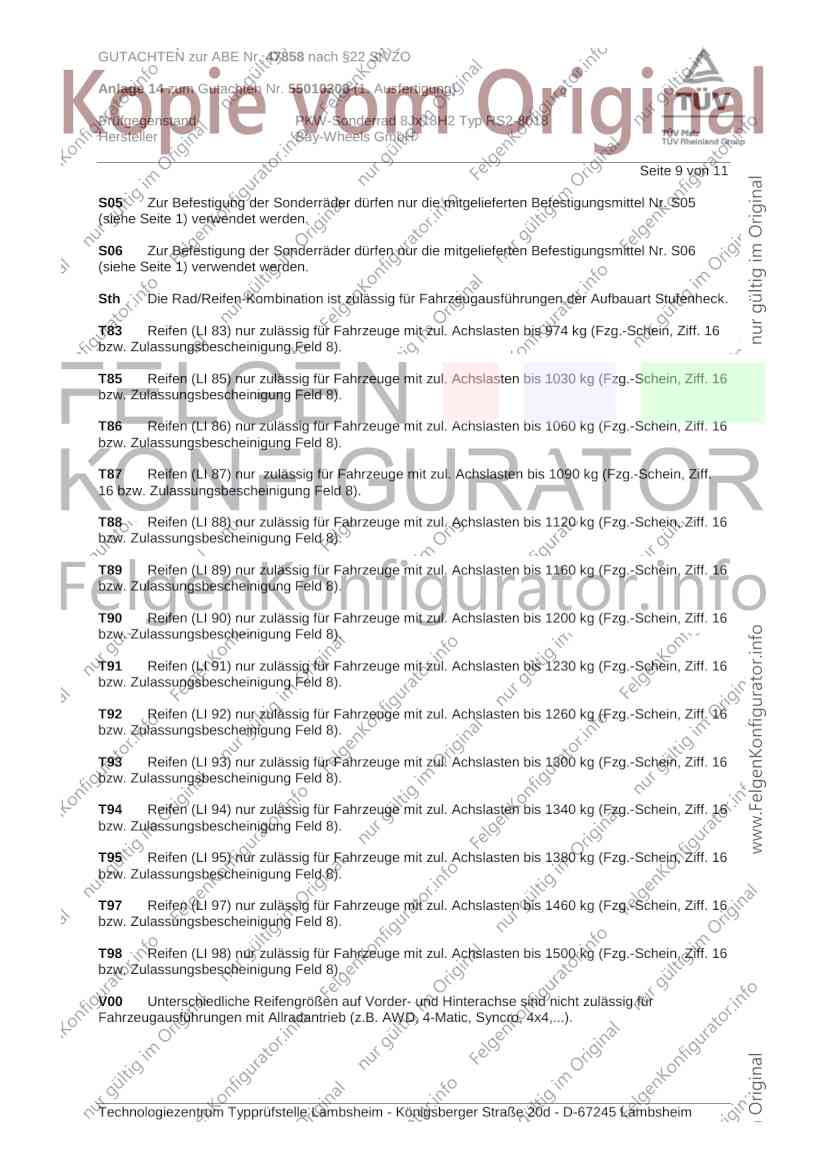

Seite 9 von 11
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47858 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55010308 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Hersteller Bay-Wheels GmbH

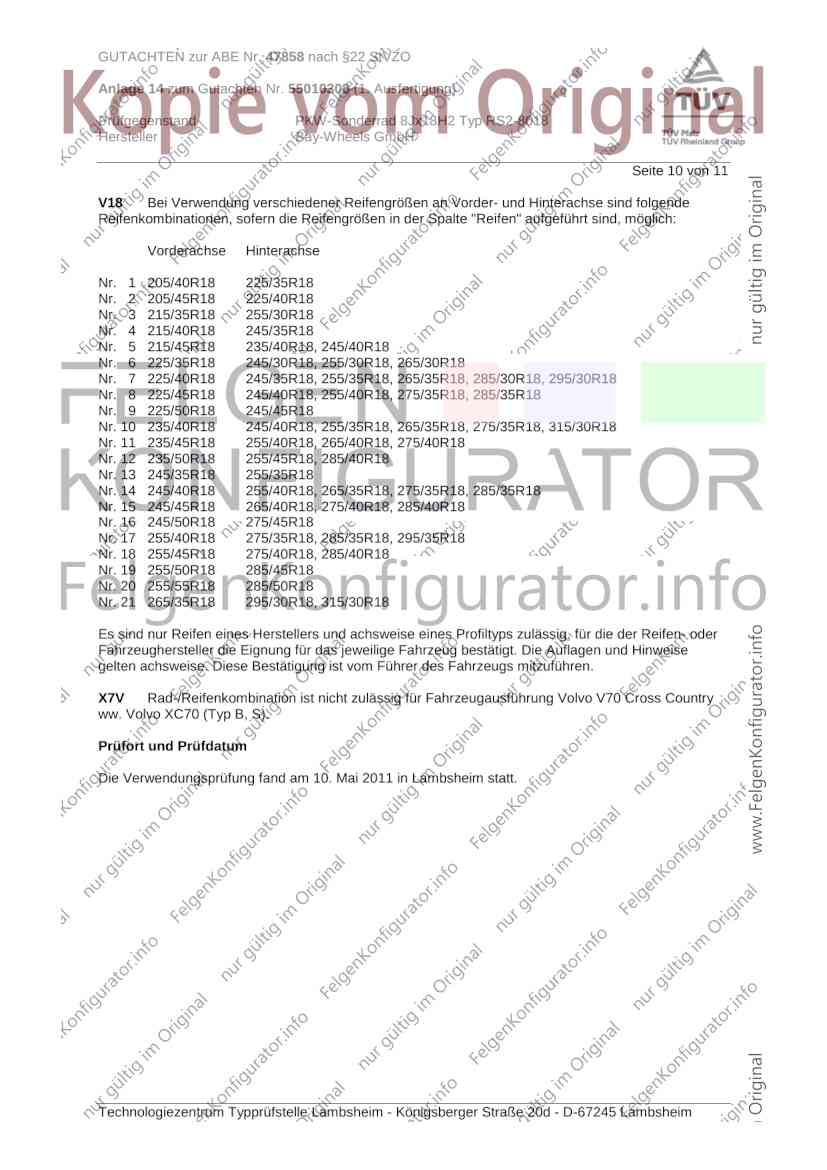

Seite 10 von 11
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 10. Mai 2011 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47858 nach §22 StVZO
Anlage 14 zum Gutachten Nr. 55010308 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ RS2-8018
Hersteller Bay-Wheels GmbH
Seite 11 von 11
Hinweise zum Sonderrad
Pulverbeschichtete Sonderräder mit 5 Doppelspeichen.
KBA 47858 ab Juli 2009
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum November 2007.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 10. Mai 2011
Tufan 00165689.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
