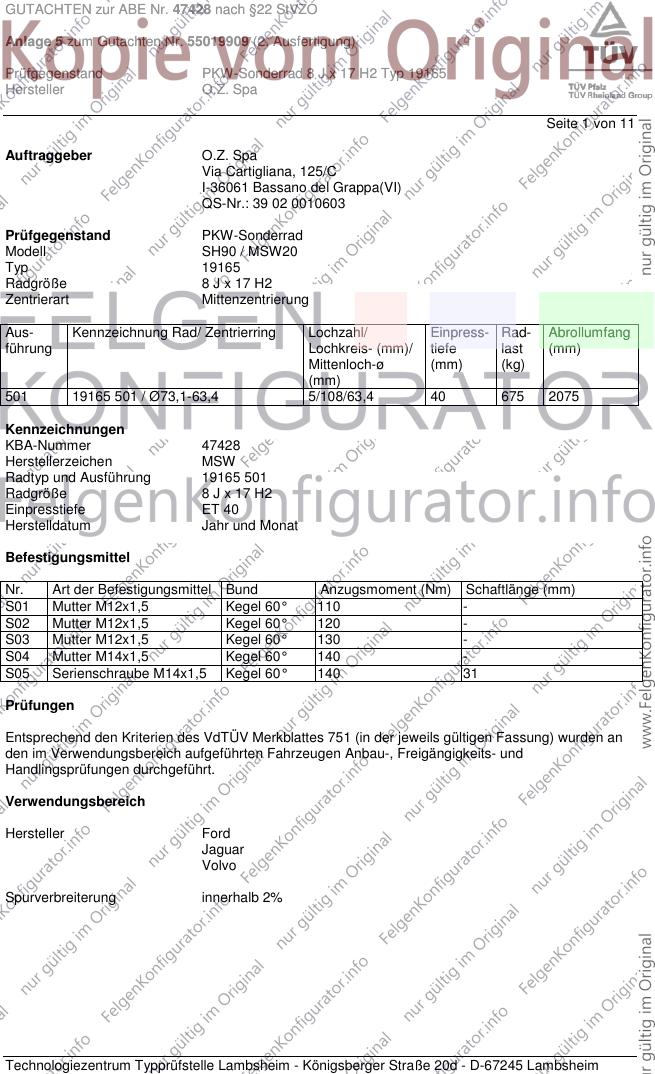

GUTACHTEN zur ABE Nr. 47428 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55019909 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19165
Hersteller O.Z. Spa
Seite 1 von 11
Auftraggeber O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell SH90 / MSW20
Typ 19165
Radgröße 8 J x 17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
501 19165 501 / Ø73,1-63,4 5/108/63,4 40 675 2075
Kennzeichnungen
KBA-Nummer 47428
Herstellerzeichen MSW
Radtyp und Ausführung 19165 501
Radgröße 8 J x 17 H2
Einpresstiefe ET 40
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 120 -
S03 Mutter M12x1,5 Kegel 60° 130 -
S04 Mutter M14x1,5 Kegel 60° 140 -
S05 Serienschraube M14x1,5 Kegel 60° 140 31
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47428 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55019909 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19165
Hersteller O.Z. Spa
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/50R17 K29 K2b K42 K46 R70 A01 A02 A04
DM2 66-107 215/45R17 K2b K42 K46 A05 A08 A09
e13*2001/116*0109*. 66-107 225/45R17 K25 K29 K2b K41 K42 K45 K46 A12 A14 A21
66-107 235/40R17 K2b K42 K46 R03 B02 K56 V17
S01
Ford C-Max 70-134 205/50R17 K1a K2b R37 R70 A01 A02 A04
(Compact) 70-134 215/45R17 K1a K2b R37 T87 T91 A05 A08 A09
DXA 70-134 215/50R17 K1a K1b K2b K5d R70 A12 A14 A21
e13*2007/46*1103*.. 70-134 225/45R17 K1a K2b A58 B02 KoS
70-134 235/45R17 K1a K1b K2b K5d V17 S03
70-134 245/40R17 K1c K2a K2b K4i K5d K6i K8e
70-134 245/45R17 K1c K2a K2b K4i K5d K6i K8e
Ford Focus 166 205/50R17 A01 K56 M+S R70 A02 A04 A05
DA3, DB3 166 215/45R17 M+S A08 A09 A12
e13*2001/116* 166 225/45R17 A01 K56 M+S A14 A21 B02
0144,0157*.. 59-107 205/50R17 A01 K56 R70 Car Flh Sth
59-107 215/45R17 T87 V17 S03
59-107 225/45R17 A01 K56
59-107 235/40R17 A01 K1a K1b K2b K44 K46 K56
Ford Focus 70-125 215/45R17 R37 T87 T91 A02 A04 A05
DYB 70-134 215/50R17 A01 K1a K1b K2b K4b K8d R70 A08 A09 A12
e13*2007/46*1138*.. 70-134 225/45R17 A01 K1a K8d A14 A21 A58
70-134 235/45R17 A01 K1a K1b K2b K4b K8d Car Flh Lim
70-134 245/40R17 A01 K1c K2b K4b K5d K6g K8m V17 S03
70-134 245/45R17 A01 K1c K2b K4b K5d K6g K8m
Ford Focus Cabrio 74-107 205/50R17 K2b K44 K46 K56 R70 A01 A02 A04
DB3 74-107 215/45R17 K2b K56 T87 T88 T91 A05 A08 A09
e13*2001/116*0157*. 74-107 225/45R17 K2b K44 K46 K56 A12 A14 A21
74-107 235/40R17 K1a K1b K2b K44 K46 K56 B02 Cbo V17
S03
Ford Focus RS 224 205/50R17 M+S R09 R70 A02 A04 A05
DA3, DA3-RS 224, 257 215/50R17 A01 K1a K1b K4i K5a K6d M+S R70 A08 A09 A12
e13*2001/116*0144*. 224, 257 225/45R17 M+S A14 A21 A58
e13*2001/116*1010*. 224, 257 235/45R17 A01 K1a K1b K4i K5a K6d M+S B02 Flh S03
Ford Galaxy 74-149 225/50R17 A01 K1a K2b K46 T94 T98 135 A02 A04 A05
WA6 74-149 235/45R17 T93 T94 T97 135 A08 A09 A12
e13*2001/116*0185*. 74-149 235/50R17 A01 K1a K1b K2b K42 K46 135 A14 A21 A58
74-149 245/45R17 A01 K1a K2b K46 135 B02 V17 S04
Ford Grand C-Max 70-134 215/50R17 G40 K1a K1b K2b K5d R70 T95 A01 A02 A04
DXA 70-134 225/45R17 K1a T94 A05 A08 A09
e13*2007/46*1103*.. 70-134 235/45R17 G40 K1a K1b K2b K5d T93 T94 A12 A14 A21
70-134 245/40R17 K1c K2a K2b K4i K5d K6i K8e T95 A58 B02 KmS
70-134 245/45R17 G40 K1c K2a K2b K4i K5d K6i K8e V17 S03
77,92 205/50R17 K1a NoD R37 R70 T93
Ford Kuga 100-147 235/55R17 K1a A01 A02 A04
DM2 100-147 245/50R17 K1a K1b K2b A05 A08 A09
e13*2001/116* 100-147 245/55R17 K1a K1b K2b A12 A14 A21
0109*19-.. 100-147 255/50R17 K1a K1b K2b A57 B02 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47428 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55019909 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19165
Hersteller O.Z. Spa
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo 166 205/50R17 K1c K2b K56 M+S R70 T89 T93 A01 A02 A04
B4Y, B5Y 166 225/45R17 K1c K2b K56 M+S A05 A08 A09
e1*98/14* 66-150 205/50R17 K1c K2b K56 R70 T89 T93 A12 A14 A21
0154,0155*.. 66-150 215/45R17 K1c K2b K56 T87 T88 T91 A58 B02 B03
66-150 225/45R17 K1c K2b K56 Flh Sth V17
66-150 235/40R17 K1c K2c K44 K56 S01
66-150 235/45R17 K1c K2b K44 K56
Ford Mondeo 74-176 215/45R17 T87 T88 T91 A02 A04 A05
BA7 74-176 215/50R17 A01 G40 K2b R70 A08 A09 A12
e13*2001/116*0249*. 74-176 225/45R17 A01 K2b A14 A21 A58
- incl. MJ 2011 74-176 235/45R17 A01 G40 K2b B02 Flh Lim
74-176 245/40R17 A01 K1a K1b K2b S03
Ford Mondeo Turnier 74-176 215/45R17 T87 T88 T91 A02 A04 A05
BA7 74-176 215/50R17 A01 G40 K2b R70 T90 T91 T93 A08 A09 A12
e13*2001/116*0249*. 74-176 225/45R17 A01 K2b T90 T91 T93 A14 A21 A58
- incl. MJ 2011 74-176 235/45R17 A01 G40 K2b B02 Car S03
74-176 245/40R17 A01 K1a K1b K2b T91 T93
Ford Mondeo Turnier 166 205/50R17 M+S R70 T89 T93 A02 A04 A05
BWY 166 225/45R17 A01 K1c K2b M+S T90 T91 A08 A09 A12
e1*98/14*0156*.. 66-150 205/50R17 R70 T89 T93 A14 A21 A58
66-150 215/45R17 A01 K1a K2b T87 T88 T91 B02 B03 Car
66-150 225/45R17 A01 K1c K2b T90 T91 V17 S01
66-150 235/40R17 A01 K1c K2b K46 T90 T94
66-150 235/45R17 A01 K1c K2b K46
66-150 245/40R17 A01 K1c K2c K46
Ford S-Max 74-176 225/50R17 K1a K2b K46 T94 T98 135 A01 A02 A04
WA6 74-176 235/45R17 K2b T93 T94 T97 135 A05 A08 A09
e13*2001/116*0185*. 74-176 235/50R17 K1a K1b K2b K42 K46 135 A12 A14 A21
74-176 245/45R17 K1a K2b K46 135 A58 B02 V17
S04
Ford Tourneo Connect 55-85 205/50R17 K1a K1b K2a K2b R70 T93 A01 A02 A04
PH2, PJ2 55-85 225/45R17 K1a K1b K2a K2b T90 T91 T93 T94 A05 A08 A09
e1*2001/116* 55-85 235/40R17 B49 K1c K2c K45 T90 T94 A12 A14 A21
0206*,0207* .. 55-85 235/45R17 B49 G01 K1c K2c K45 T93 T94 B02 S02
Ford Transit Connect 55-85 205/50R17 K1a K1b K2a K2b R70 T93 A01 A02 A04
PT2, PU2 55-85 225/45R17 K1a K1b K2a K2b T90 T91 T93 T94 A05 A08 A09
L071, L072 55-85 235/40R17 B49 K1c K2c K45 T90 T94 A12 A14 A21
55-85 235/45R17 B49 G01 K1c K2c K45 T93 T94 B02 S02
Jaguar X-Type 96-170 205/50R17 K1a K2b K41 K42 R37 R70 A01 A02 A04
CF1 96-170 215/45R17 K1a K2b K41 K42 R37 T87 T88 A05 A08 A09
e11*98/14*0176*.. 96-170 225/45R17 K1a K2b K41 K42 A12 A14 A21
96-170 235/40R17 K1c K2c K41 K42 K43 K44 L02 B02 K45 K46
96-170 245/40R17 K1c K2c K41 K42 K43 K44 L02 K56 Lim V17
S01
Jaguar XF 120-202 235/55R17 A02 A04 A05
CC9 120-202 245/50R17 A08 A09 A12
e11*2001/116*0323*. 120-202 255/45R17 A14 A21 B03
120-202 255/50R17 A01 K1a K1b K2b J18 Lim V17
S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47428 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55019909 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19165
Hersteller O.Z. Spa
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Jaguar XJ 152-291 235/55R17 R35 A02 A04 A05
N*3 152-291 245/50R17 A01 K41 A08 A09 A12
e11*2001/116*0217*.. 152-291 255/50R17 A01 K1a K41 A14 A21 B02
B03 NBF V17
S03
Volvo C30 73-169 205/50R17 K1c K2b K42 R70 A01 A02 A04
M, M-2D 73-169 215/45R17 K1c K2b K42 A05 A08 A09
e4*2001/116*0076*.., 73-169 225/45R17 K1c K2b K42 A12 A14 A21
e1*2001/116*0427*.. 73-169 235/40R17 K2b K42 R03 A58 B02 Com
V17 S01
Volvo C70 100-169 215/50R17 R70 A02 A04 A05
M 100-169 225/45R17 A08 A09 A12
e4*2001/116*0076 100-169 235/45R17 A14 A21 B02
*08-.. 100-169 245/40R17 A01 K46 Cbo V17 S01
Volvo S40, V50 73-169 205/50R17 K1c K2b K42 K45 K46 R70 A01 A02 A04
M 73-169 215/45R17 K1c K2b K42 K46 T87 T88 A05 A08 A09
e4*2001/116*0076*.. 73-169 225/45R17 K1c K2b K42 K45 K46 A12 A14 A21
73-169 235/40R17 K2b K42 K46 R03 B02 Car Lim
V00 V17 S01
Volvo S60, V60 110-224 225/45R17 K2b K4i K6f T90 T91 T94 A01 A02 A04
F 110-224 235/45R17 K1a K1b K2b K4i K6f A05 A08 A09
e9*2007/46*0023*.. 110-224 245/40R17 K1c K2b K3i K4i K5b K6f T91 T92 A12 A14 A21
110-224 245/45R17 K1c K2b K3i K4i K5b K6f A57 Car Lim
V00 V17 S05
Volvo S80 80-232 225/50R17 A01 K1a K1b K2b K46 A02 A04 A05
A, A-2D 80-232 235/45R17 A08 A09 A12
e9*2001/116*0057*.., 80-232 245/45R17 A01 K1a K1b K2b K46 A14 A21 V00
e1*2001/116*0504*.. V17 S05
Volvo V70 80-224 225/50R17 A01 K1a K1b K46 A02 A04 A05
B, B-2D, B-N2D 80-224 235/45R17 A08 A09 A12
e9*2001/116*0065*..; 80-224 245/45R17 A01 K1a K1b K46 A14 A21 Car
e1*2001/116*0505*..; V00 V17 X7V
e1*2007/46*0495*.. S05
Volvo XC60 120-224 235/65R17 K1c K2b 126 A01 A02 A04
D, D-2D, D-N2D 120-224 255/55R17 K1c K2b 130 A05 A08 A09
e9*2001/116*0068*..; 120-224 255/60R17 K1c K2b 126 A12 A14 A21
e1*2001/116*0507*..; A57 S05
e1*2007/46*0339*..
Volvo XC70 120-224 225/55R17 K1c A01 A02 A04
B, B-2D, B-N2D 120-224 235/55R17 K1c K2b K42 K46 A05 A08 A09
e9*2001/116*0065*..; A12 A14 A21
e1*2001/116*0505*..; Car KMV S05
e1*2007/46*0495*..
Auflagen und Hinweise
126 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1260 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47428 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55019909 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19165
Hersteller O.Z. Spa

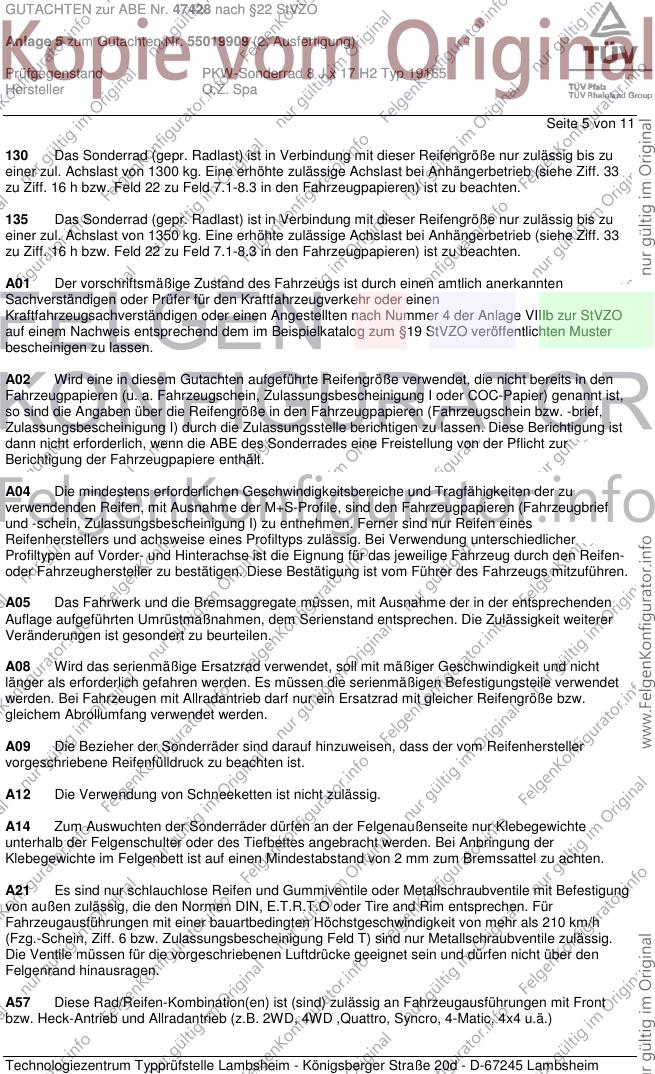

Seite 5 von 11
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47428 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55019909 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19165
Hersteller O.Z. Spa
Seite 6 von 11
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B49 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der
serienmäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
J18 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 355 mm oder größer an Achse1.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47428 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55019909 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19165
Hersteller O.Z. Spa
Seite 7 von 11
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze
in den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47428 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55019909 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19165
Hersteller O.Z. Spa
Seite 8 von 11
K4b An Achse 2 sind die äußeren Blechmuttern und Befestigungsstifte zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten zu entfernen. Die
Radhausinnenverkleidung ist anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100mm vor bis 100mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150mm vor bis 150mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 150mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm hinter
Radmitte um 10mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47428 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55019909 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19165
Hersteller O.Z. Spa
Seite 9 von 11
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47428 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55019909 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19165
Hersteller O.Z. Spa
Seite 10 von 11

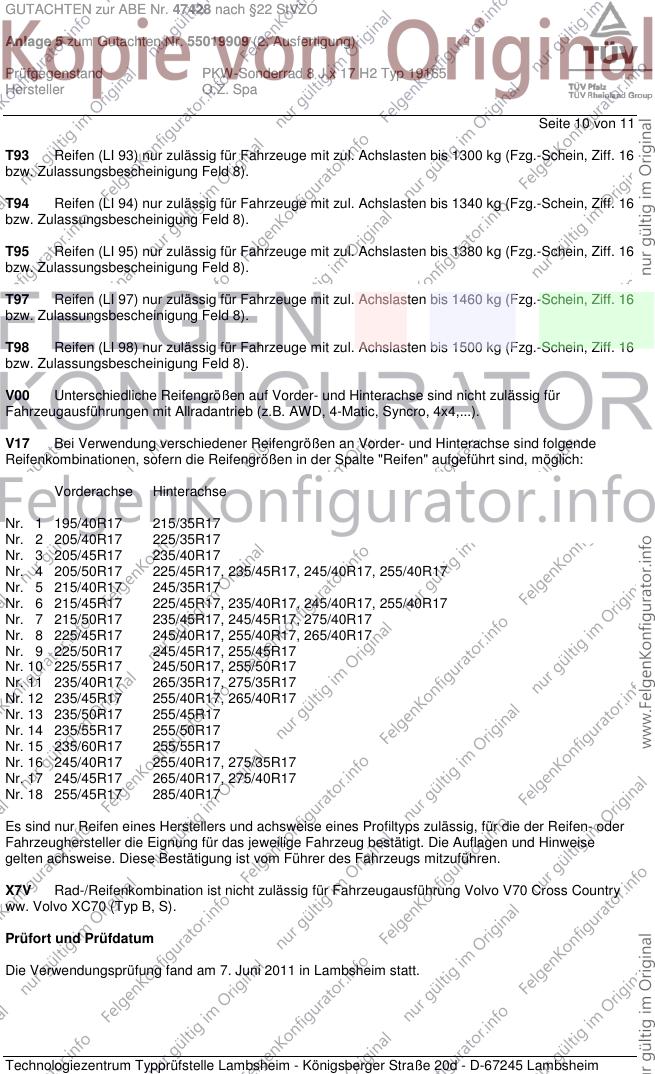

T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 7. Juni 2011 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47428 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55019909 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8 J x 17 H2 Typ 19165
Hersteller O.Z. Spa
Seite 11 von 11

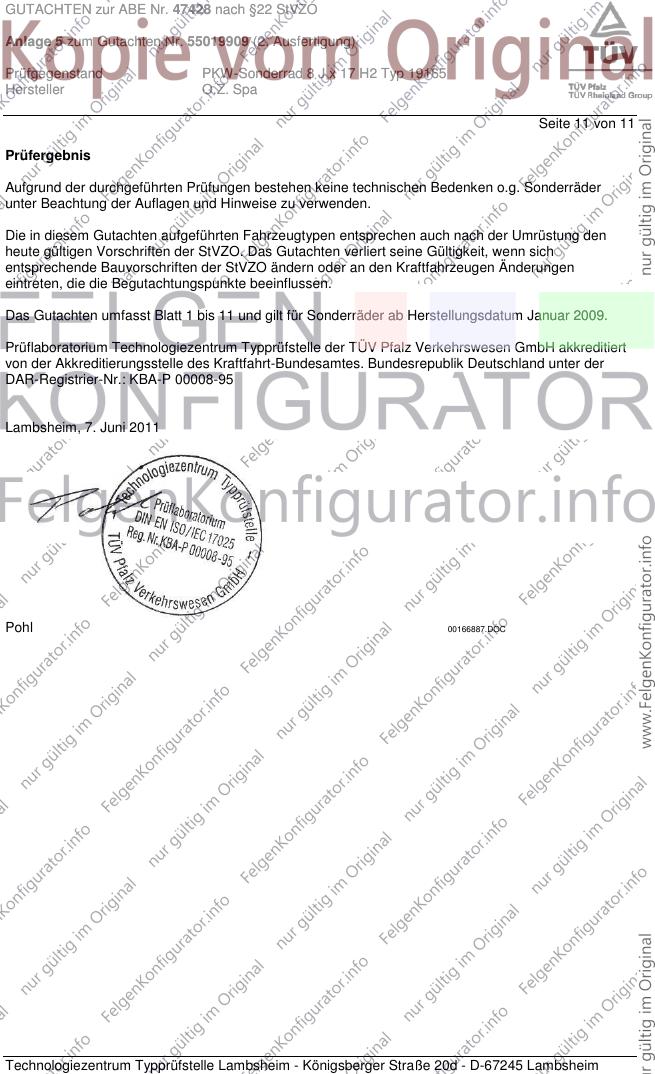

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Januar 2009.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 7. Juni 2011
Pohl 00166887.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
