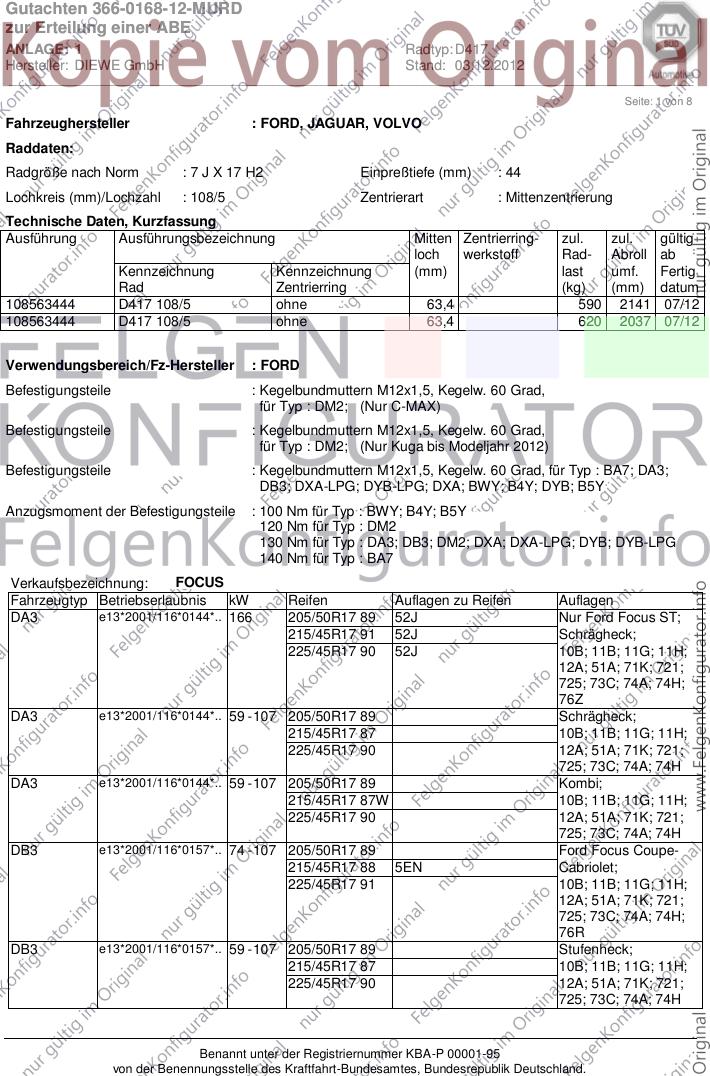

Gutachten 366-0168-12-MURD
zur Erteilung einer ABE
ANLAGE: 1 Radtyp: D417
Hersteller: DIEWE GmbH Stand: 03.12.2012
__________________________________________________________________________________________________________________
Seite: 1 von 8
Fahrzeughersteller : FORD, JAGUAR, VOLVO
Raddaten:
Radgröße nach Norm : 7 J X 17 H2 Einpreßtiefe (mm) : 44
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
108563444 D417 108/5 ohne 63,4 590 2141 07/12
108563444 D417 108/5 ohne 63,4 620 2037 07/12
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : DM2; (Nur C-MAX)
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : DM2; (Nur Kuga bis Modeljahr 2012)
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad, für Typ : BA7; DA3;
DB3; DXA-LPG; DYB-LPG; DXA; BWY; B4Y; DYB; B5Y
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : BWY; B4Y; B5Y
120 Nm für Typ : DM2
130 Nm für Typ : DA3; DB3; DM2; DXA; DXA-LPG; DYB; DYB-LPG
140 Nm für Typ : BA7
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA3 e13*2001/116*0144*.. 166 205/50R17 89 52J Nur Ford Focus ST;
215/45R17 91 52J Schrägheck;
225/45R17 90 52J 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74H;
76Z
DA3 e13*2001/116*0144*.. 59 - 107 205/50R17 89 Schrägheck;
215/45R17 87 10B; 11B; 11G; 11H;
225/45R17 90 12A; 51A; 71K; 721;
725; 73C; 74A; 74H
DA3 e13*2001/116*0144*.. 59 - 107 205/50R17 89 Kombi;
215/45R17 87W 10B; 11B; 11G; 11H;
225/45R17 90 12A; 51A; 71K; 721;
725; 73C; 74A; 74H
DB3 e13*2001/116*0157*.. 74 - 107 205/50R17 89 Ford Focus Coupe-
215/45R17 88 5EN Cabriolet;
225/45R17 91 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 74H;
76R
DB3 e13*2001/116*0157*.. 59 - 107 205/50R17 89 Stufenheck;
215/45R17 87 10B; 11B; 11G; 11H;
225/45R17 90 12A; 51A; 71K; 721;
725; 73C; 74A; 74H
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

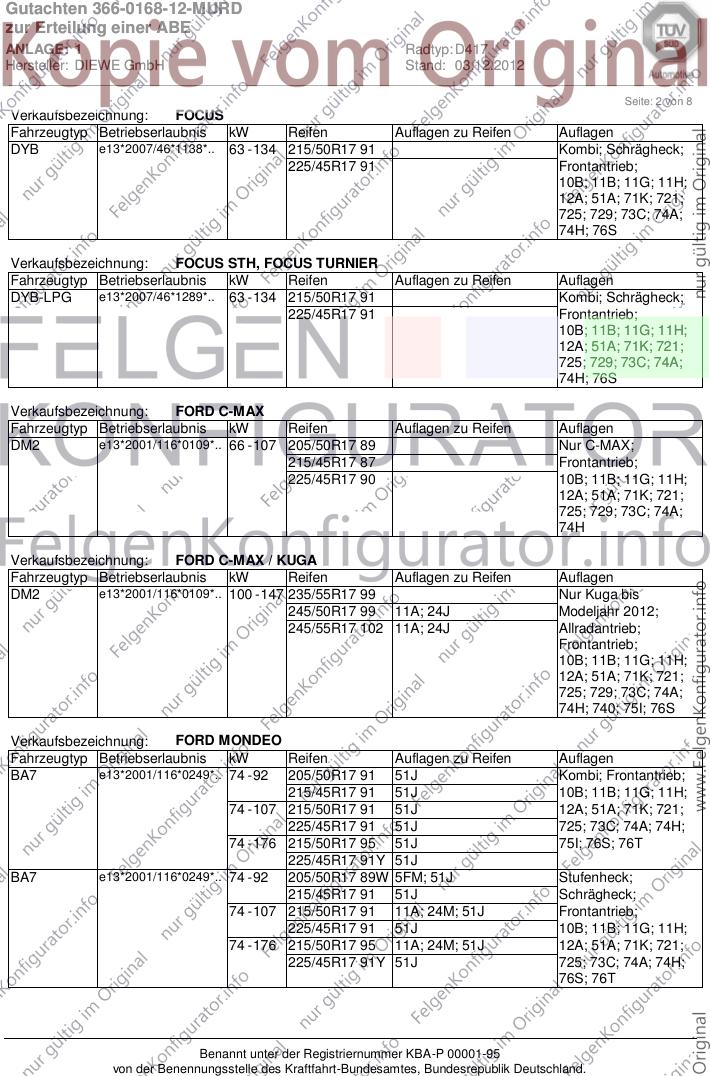

Gutachten 366-0168-12-MURD
zur Erteilung einer ABE
ANLAGE: 1 Radtyp: D417
Hersteller: DIEWE GmbH Stand: 03.12.2012
__________________________________________________________________________________________________________________
Seite: 2 von 8
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB e13*2007/46*1138*.. 63 - 134 215/50R17 91 Kombi; Schrägheck;
225/45R17 91 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74H; 76S
Verkaufsbezeichnung: FOCUS STH, FOCUS TURNIER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-LPG e13*2007/46*1289*.. 63 - 134 215/50R17 91 Kombi; Schrägheck;
225/45R17 91 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74H; 76S
Verkaufsbezeichnung: FORD C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 66 - 107 205/50R17 89 Nur C-MAX;
215/45R17 87 Frontantrieb;
225/45R17 90 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74H
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 100 - 147 235/55R17 99 Nur Kuga bis
245/50R17 99 11A; 24J Modeljahr 2012;
245/55R17 102 11A; 24J Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74H; 740; 75I; 76S
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 74 - 92 205/50R17 91 51J Kombi; Frontantrieb;
215/45R17 91 51J 10B; 11B; 11G; 11H;
74 - 107 215/50R17 91 51J 12A; 51A; 71K; 721;
225/45R17 91 51J 725; 73C; 74A; 74H;
74 - 176 215/50R17 95 51J 75I; 76S; 76T
225/45R17 91Y 51J
BA7 e13*2001/116*0249*.. 74 - 92 205/50R17 89W 5FM; 51J Stufenheck;
215/45R17 91 51J Schrägheck;
74 - 107 215/50R17 91 11A; 24M; 51J Frontantrieb;
225/45R17 91 51J 10B; 11B; 11G; 11H;
74 - 176 215/50R17 95 11A; 24M; 51J 12A; 51A; 71K; 721;
225/45R17 91Y 51J 725; 73C; 74A; 74H;
76S; 76T
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

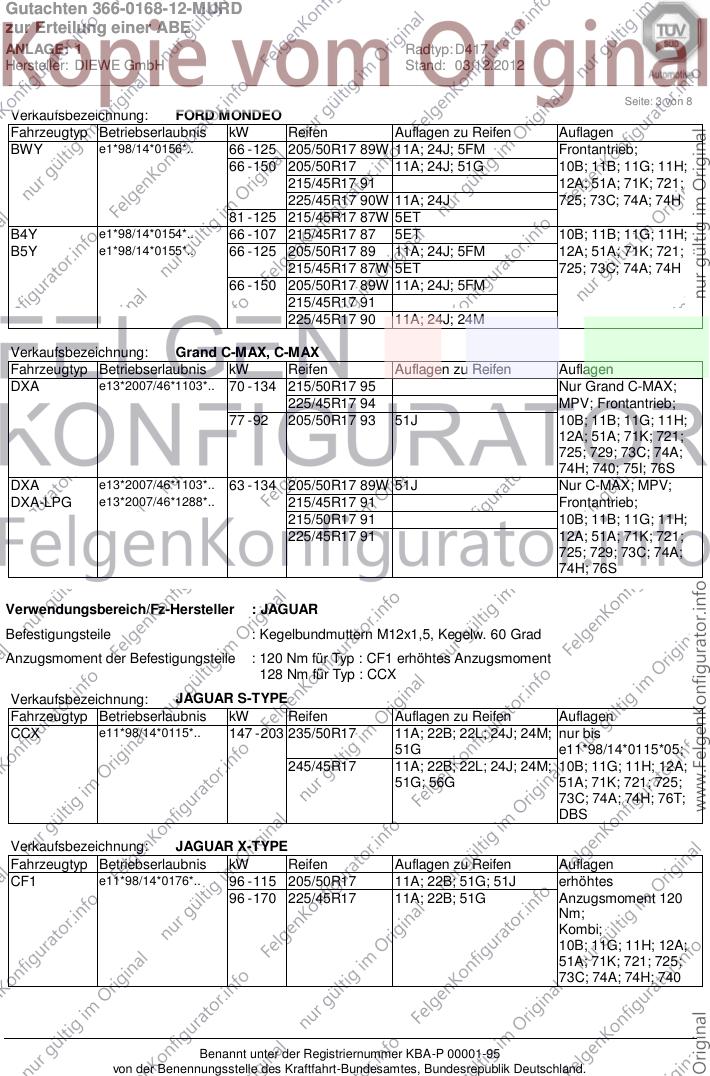

Gutachten 366-0168-12-MURD
zur Erteilung einer ABE
ANLAGE: 1 Radtyp: D417
Hersteller: DIEWE GmbH Stand: 03.12.2012
__________________________________________________________________________________________________________________
Seite: 3 von 8
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BWY e1*98/14*0156*.. 66 - 125 205/50R17 89W 11A; 24J; 5FM Frontantrieb;
66 - 150 205/50R17 11A; 24J; 51G 10B; 11B; 11G; 11H;
215/45R17 91 12A; 51A; 71K; 721;
225/45R17 90W 11A; 24J 725; 73C; 74A; 74H
81 - 125 215/45R17 87W 5ET
B4Y e1*98/14*0154*.. 66 - 107 215/45R17 87 5ET 10B; 11B; 11G; 11H;
B5Y e1*98/14*0155*.. 66 - 125 205/50R17 89 11A; 24J; 5FM 12A; 51A; 71K; 721;
215/45R17 87W 5ET 725; 73C; 74A; 74H
66 - 150 205/50R17 89W 11A; 24J; 5FM
215/45R17 91
225/45R17 90 11A; 24J; 24M
Verkaufsbezeichnung: Grand C-MAX, C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DXA e13*2007/46*1103*.. 70 - 134 215/50R17 95 Nur Grand C-MAX;
225/45R17 94 MPV; Frontantrieb;
77 - 92 205/50R17 93 51J 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74H; 740; 75I; 76S
DXA e13*2007/46*1103*.. 63 - 134 205/50R17 89W 51J Nur C-MAX; MPV;
DXA-LPG e13*2007/46*1288*.. 215/45R17 91 Frontantrieb;
215/50R17 91 10B; 11B; 11G; 11H;
225/45R17 91 12A; 51A; 71K; 721;
725; 729; 73C; 74A;
74H; 76S
Verwendungsbereich/Fz-Hersteller : JAGUAR
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : CF1 erhöhtes Anzugsmoment
128 Nm für Typ : CCX
Verkaufsbezeichnung: JAGUAR S-TYPE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CCX e11*98/14*0115*.. 147 - 203 235/50R17 11A; 22B; 22L; 24J; 24M; nur bis
51G e11*98/14*0115*05;
245/45R17 11A; 22B; 22L; 24J; 24M; 10B; 11G; 11H; 12A;
51G; 56G 51A; 71K; 721; 725;
73C; 74A; 74H; 76T;
DBS
Verkaufsbezeichnung: JAGUAR X-TYPE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CF1 e11*98/14*0176*.. 96 - 115 205/50R17 11A; 22B; 51G; 51J erhöhtes
96 - 170 225/45R17 11A; 22B; 51G Anzugsmoment 120
Nm;
Kombi;
10B; 11G; 11H; 12A;
51A; 71K; 721; 725;
73C; 74A; 74H; 740
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

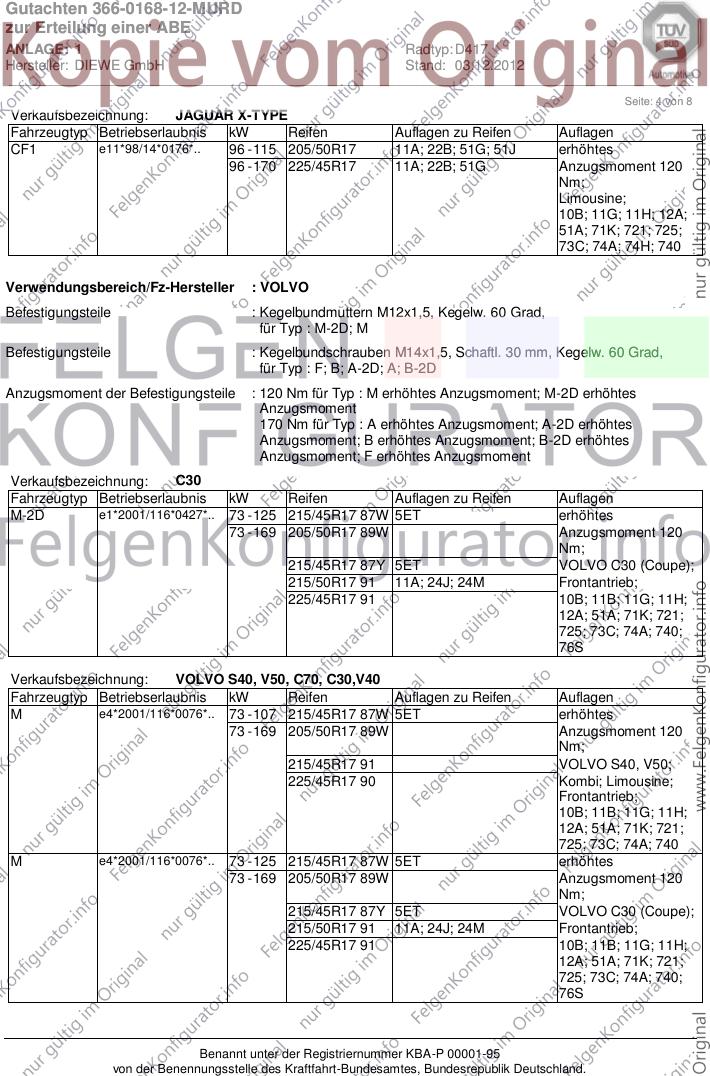

Gutachten 366-0168-12-MURD
zur Erteilung einer ABE
ANLAGE: 1 Radtyp: D417
Hersteller: DIEWE GmbH Stand: 03.12.2012
__________________________________________________________________________________________________________________
Seite: 4 von 8
Verkaufsbezeichnung: JAGUAR X-TYPE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CF1 e11*98/14*0176*.. 96 - 115 205/50R17 11A; 22B; 51G; 51J erhöhtes
96 - 170 225/45R17 11A; 22B; 51G Anzugsmoment 120
Nm;
Limousine;
10B; 11G; 11H; 12A;
51A; 71K; 721; 725;
73C; 74A; 74H; 740
Verwendungsbereich/Fz-Hersteller : VOLVO
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : M-2D; M
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 30 mm, Kegelw. 60 Grad,
für Typ : F; B; A-2D; A; B-2D
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : M erhöhtes Anzugsmoment; M-2D erhöhtes
Anzugsmoment
170 Nm für Typ : A erhöhtes Anzugsmoment; A-2D erhöhtes
Anzugsmoment; B erhöhtes Anzugsmoment; B-2D erhöhtes
Anzugsmoment; F erhöhtes Anzugsmoment
Verkaufsbezeichnung: C30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M-2D e1*2001/116*0427*.. 73 - 125 215/45R17 87W 5ET erhöhtes
73 - 169 205/50R17 89W Anzugsmoment 120
Nm;
215/45R17 87Y 5ET VOLVO C30 (Coupe);
215/50R17 91 11A; 24J; 24M Frontantrieb;
225/45R17 91 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 740;
76S
Verkaufsbezeichnung: VOLVO S40, V50, C70, C30,V40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M e4*2001/116*0076*.. 73 - 107 215/45R17 87W 5ET erhöhtes
73 - 169 205/50R17 89W Anzugsmoment 120
Nm;
215/45R17 91 VOLVO S40, V50;
225/45R17 90 Kombi; Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 740
M e4*2001/116*0076*.. 73 - 125 215/45R17 87W 5ET erhöhtes
73 - 169 205/50R17 89W Anzugsmoment 120
Nm;
215/45R17 87Y 5ET VOLVO C30 (Coupe);
215/50R17 91 11A; 24J; 24M Frontantrieb;
225/45R17 91 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 740;
76S
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.

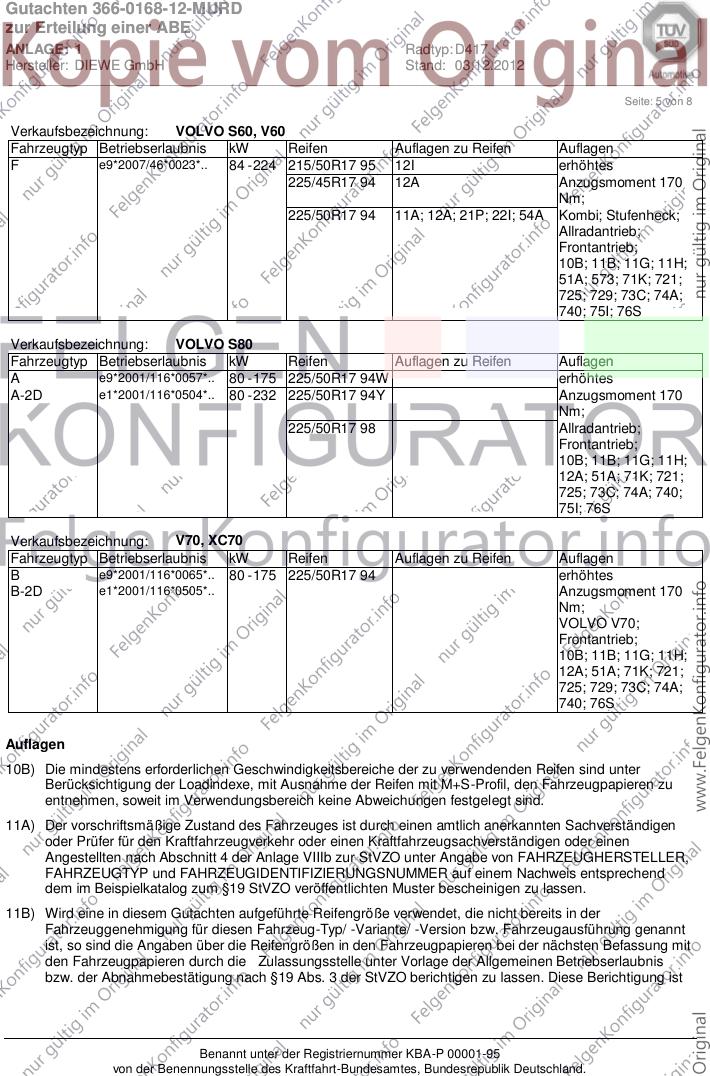

Gutachten 366-0168-12-MURD
zur Erteilung einer ABE
ANLAGE: 1 Radtyp: D417
Hersteller: DIEWE GmbH Stand: 03.12.2012
__________________________________________________________________________________________________________________
Seite: 5 von 8
Verkaufsbezeichnung: VOLVO S60, V60
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F e9*2007/46*0023*.. 84 - 224 215/50R17 95 12I erhöhtes
225/45R17 94 12A Anzugsmoment 170
Nm;
225/50R17 94 11A; 12A; 21P; 22I; 54A Kombi; Stufenheck;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 573; 71K; 721;
725; 729; 73C; 74A;
740; 75I; 76S
Verkaufsbezeichnung: VOLVO S80
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A e9*2001/116*0057*.. 80 - 175 225/50R17 94W erhöhtes
A-2D e1*2001/116*0504*.. 80 - 232 225/50R17 94Y Anzugsmoment 170
Nm;
225/50R17 98 Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 740;
75I; 76S
Verkaufsbezeichnung: V70, XC70
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B e9*2001/116*0065*.. 80 - 175 225/50R17 94 erhöhtes
B-2D e1*2001/116*0505*.. Anzugsmoment 170
Nm;
VOLVO V70;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
740; 76S
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0168-12-MURD
zur Erteilung einer ABE
ANLAGE: 1 Radtyp: D417
Hersteller: DIEWE GmbH Stand: 03.12.2012
__________________________________________________________________________________________________________________

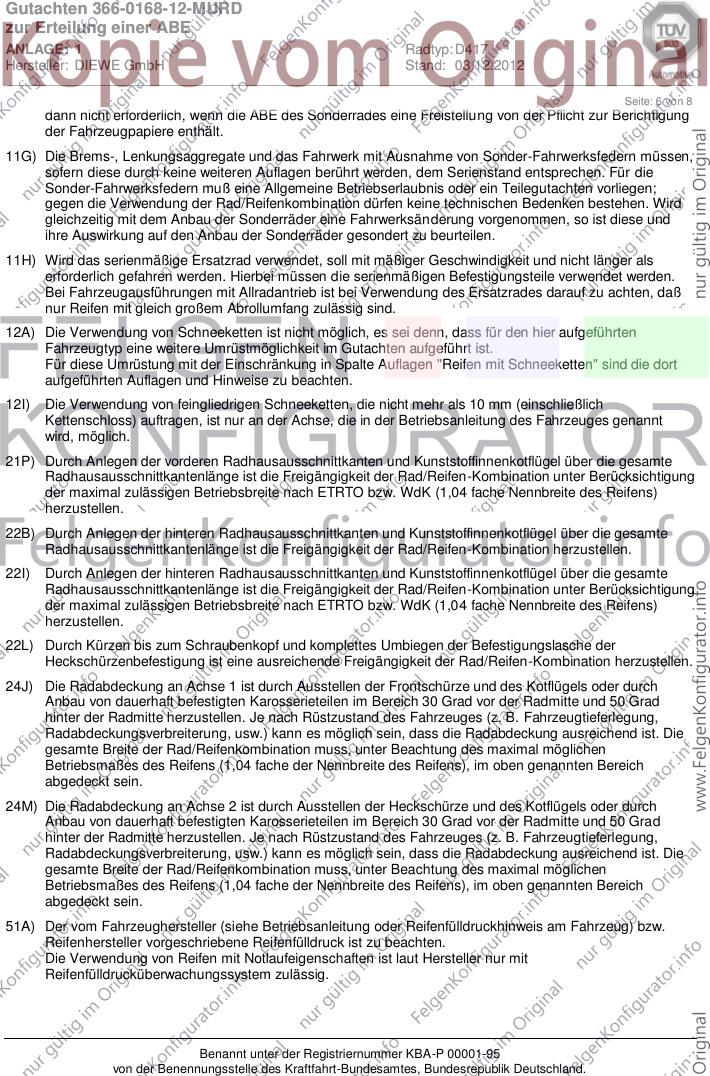

Seite: 6 von 8
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12I) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 10 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0168-12-MURD
zur Erteilung einer ABE
ANLAGE: 1 Radtyp: D417
Hersteller: DIEWE GmbH Stand: 03.12.2012
__________________________________________________________________________________________________________________

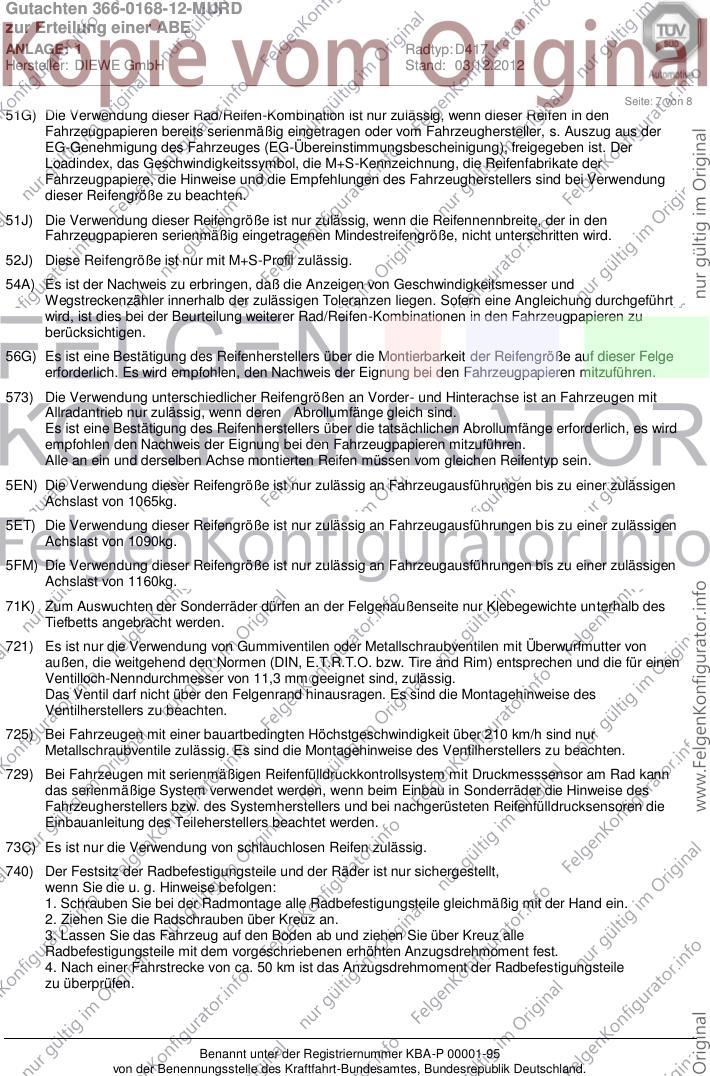

Seite: 7 von 8
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
56G) Es ist eine Bestätigung des Reifenherstellers über die Montierbarkeit der Reifengröße auf dieser Felge
erforderlich. Es wird empfohlen, den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5EN) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1065kg.
5ET) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1090kg.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0168-12-MURD
zur Erteilung einer ABE
ANLAGE: 1 Radtyp: D417
Hersteller: DIEWE GmbH Stand: 03.12.2012
__________________________________________________________________________________________________________________

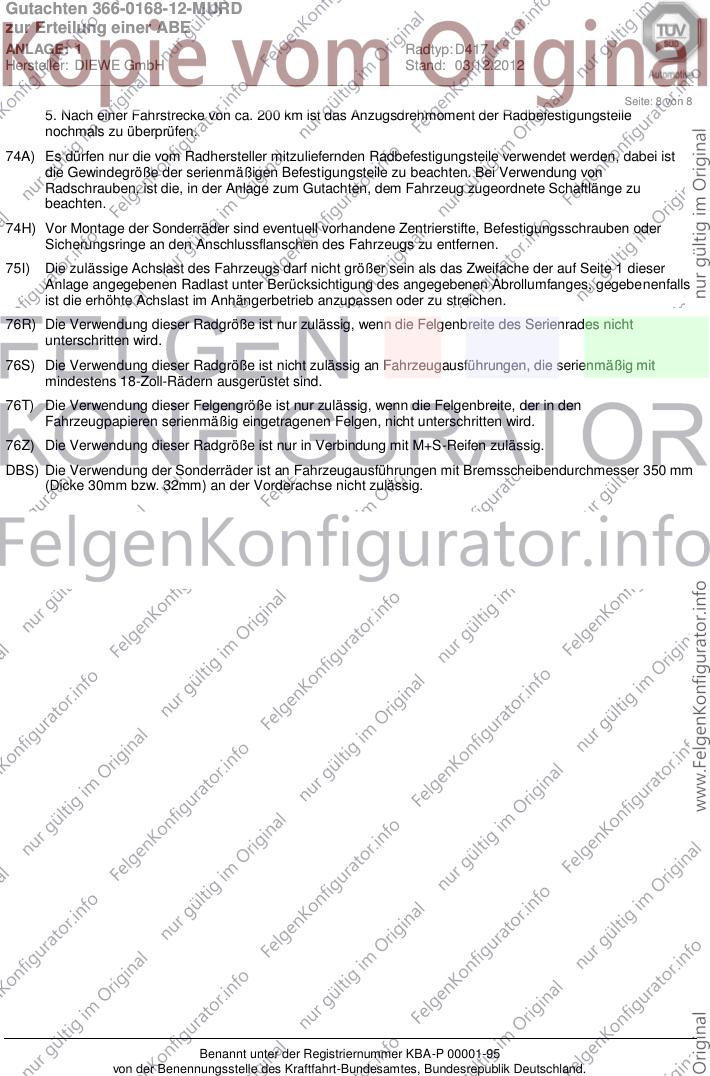

Seite: 8 von 8
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76R) Die Verwendung dieser Radgröße ist nur zulässig, wenn die Felgenbreite des Serienrades nicht
unterschritten wird.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
DBS) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm
(Dicke 30mm bzw. 32mm) an der Vorderachse nicht zulässig.
Benannt unter der Registriernummer KBA-P 00001-95
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
