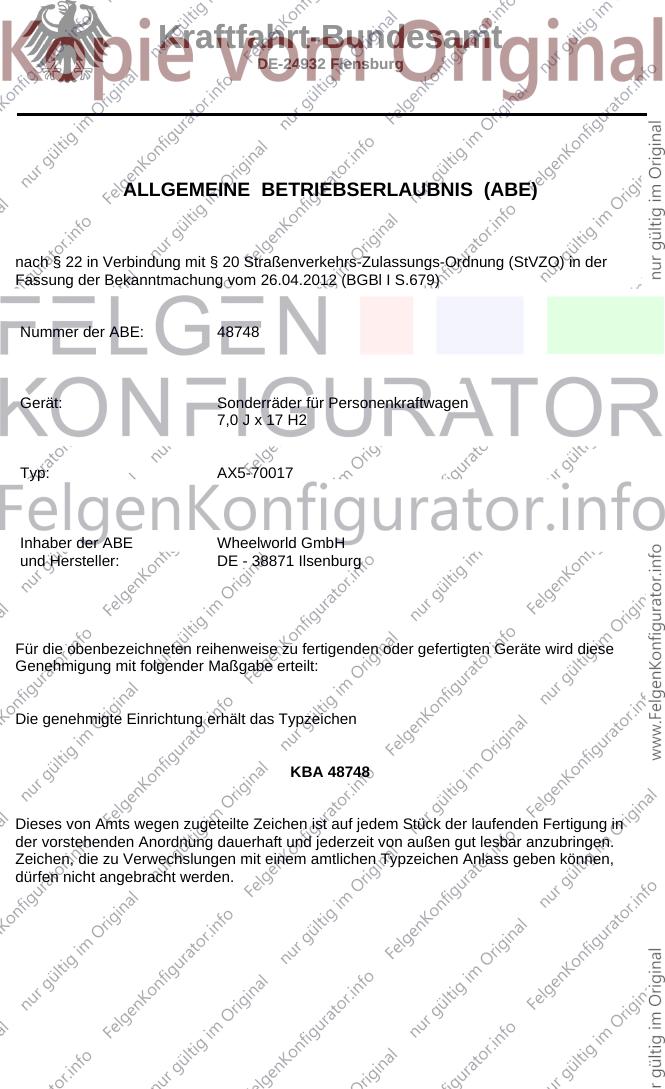

Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48748
Gerät: Sonderräder für Personenkraftwagen
7,0 J x 17 H2
Typ: AX5-70017
Inhaber der ABE Wheelworld GmbH
und Hersteller: DE - 38871 Ilsenburg
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird diese
Genehmigung mit folgender Maßgabe erteilt:
Die genehmigte Einrichtung erhält das Typzeichen
KBA 48748
Dieses von Amts wegen zugeteilte Zeichen ist auf jedem Stück der laufenden Fertigung in
der vorstehenden Anordnung dauerhaft und jederzeit von außen gut lesbar anzubringen.
Zeichen, die zu Verwechslungen mit einem amtlichen Typzeichen Anlass geben können,
dürfen nicht angebracht werden.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

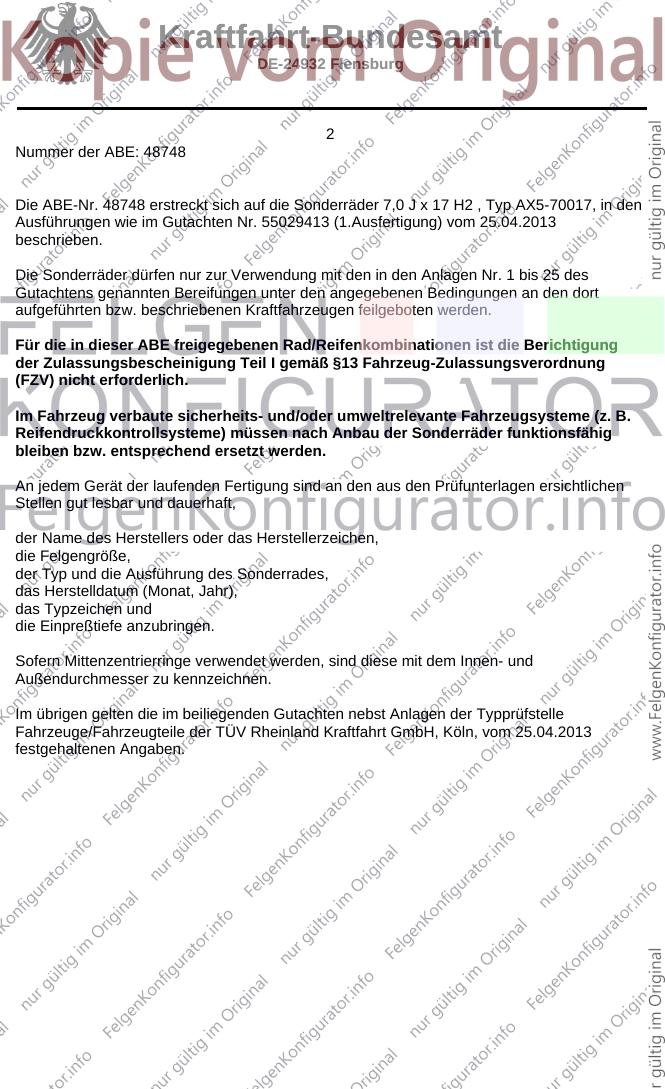

2
Nummer der ABE: 48748
Die ABE-Nr. 48748 erstreckt sich auf die Sonderräder 7,0 J x 17 H2 , Typ AX5-70017, in den
Ausführungen wie im Gutachten Nr. 55029413 (1.Ausfertigung) vom 25.04.2013
beschrieben.
Die Sonderräder dürfen nur zur Verwendung mit den in den Anlagen Nr. 1 bis 25 des
Gutachtens genannten Bereifungen unter den angegebenen Bedingungen an den dort
aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig
bleiben bzw. entsprechend ersetzt werden.
An jedem Gerät der laufenden Fertigung sind an den aus den Prüfunterlagen ersichtlichen
Stellen gut lesbar und dauerhaft,
der Name des Herstellers oder das Herstellerzeichen,
die Felgengröße,
der Typ und die Ausführung des Sonderrades,
das Herstelldatum (Monat, Jahr),
das Typzeichen und
die Einpreßtiefe anzubringen.
Sofern Mittenzentrierringe verwendet werden, sind diese mit dem Innen- und
Außendurchmesser zu kennzeichnen.
Im übrigen gelten die im beiliegenden Gutachten nebst Anlagen der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 25.04.2013
festgehaltenen Angaben.
Kraftfahrt-Bundesamt
DE-24932 Flensburg

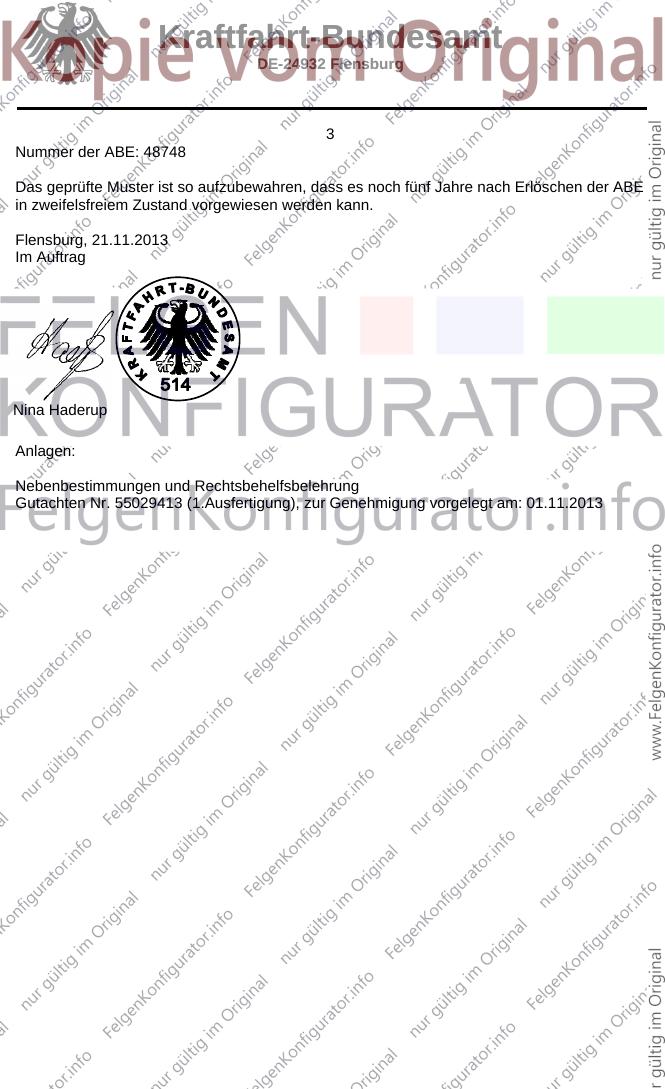

3
Nummer der ABE: 48748
Das geprüfte Muster ist so aufzubewahren, dass es noch fünf Jahre nach Erlöschen der ABE
in zweifelsfreiem Zustand vorgewiesen werden kann.
Flensburg, 21.11.2013
Im Auftrag
Nina Haderup
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Gutachten Nr. 55029413 (1.Ausfertigung), zur Genehmigung vorgelegt am: 01.11.2013

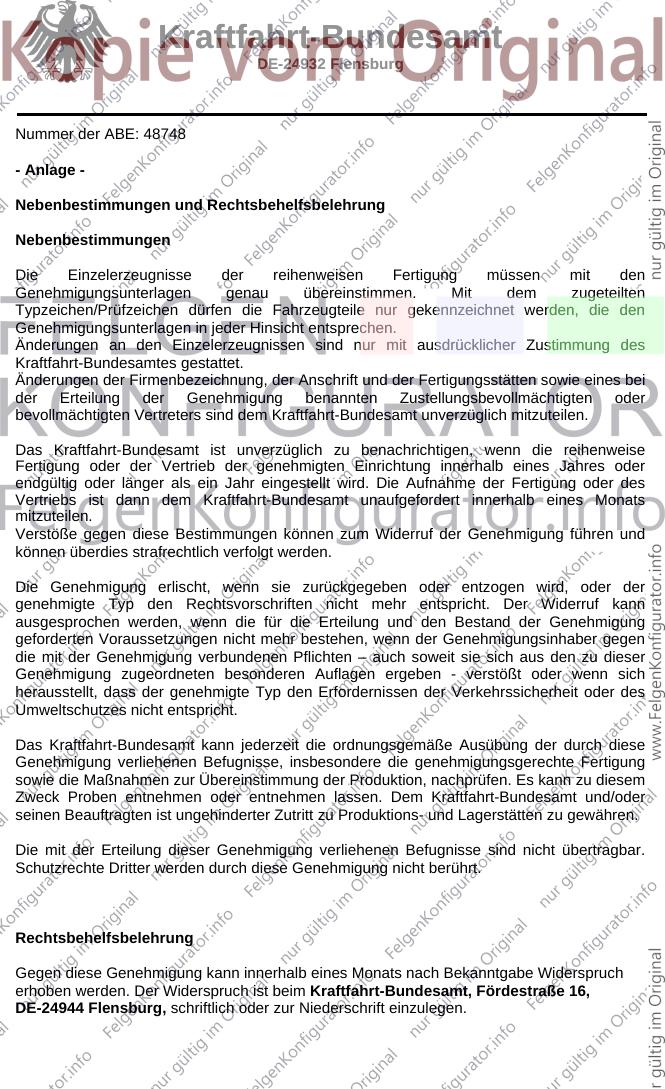

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 48748
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den
Genehmigungsunterlagen genau übereinstimmen. Mit dem zugeteilten
Typzeichen/Prüfzeichen dürfen die Fahrzeugteile nur gekennzeichnet werden, die den
Genehmigungsunterlagen in jeder Hinsicht entsprechen.
Änderungen an den Einzelerzeugnissen sind nur mit ausdrücklicher Zustimmung des
Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Das Kraftfahrt-Bundesamt ist unverzüglich zu benachrichtigen, wenn die reihenweise
Fertigung oder der Vertrieb der genehmigten Einrichtung innerhalb eines Jahres oder
endgültig oder länger als ein Jahr eingestellt wird. Die Aufnahme der Fertigung oder des
Vertriebs ist dann dem Kraftfahrt-Bundesamt unaufgefordert innerhalb eines Monats
mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten – auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung dieser Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

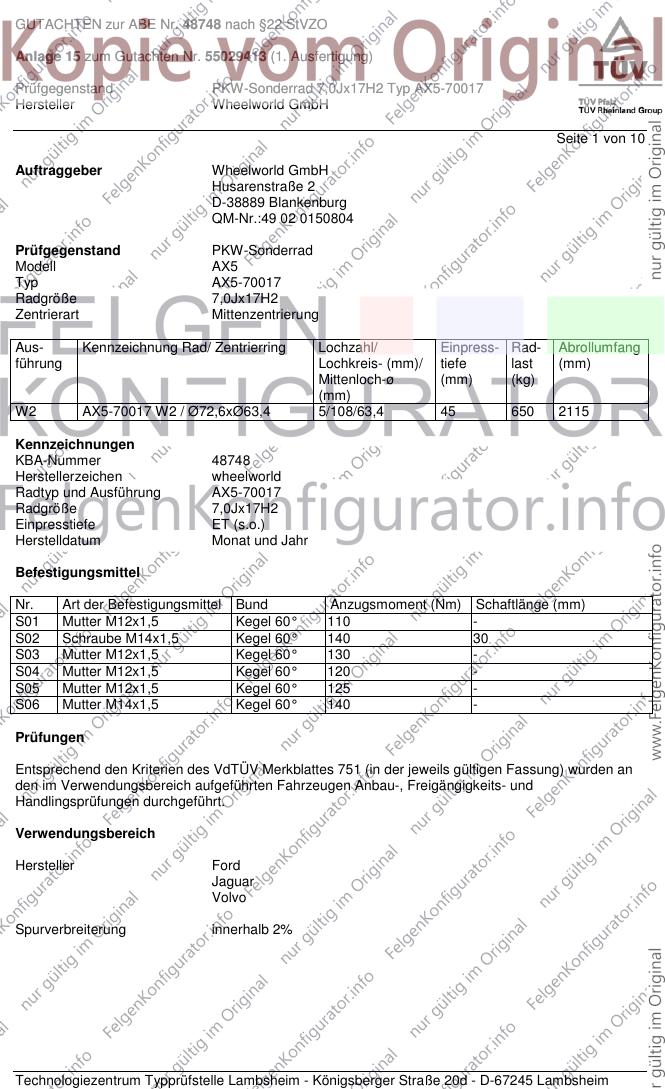

GUTACHTEN zur ABE Nr. 48748 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55029413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AX5-70017
Hersteller Wheelworld GmbH
Seite 1 von 10
Auftraggeber Wheelworld GmbH
Husarenstraße 2
D-38889 Blankenburg
QM-Nr.:49 02 0150804
Prüfgegenstand PKW-Sonderrad
Modell AX5
Typ AX5-70017
Radgröße 7,0Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W2 AX5-70017 W2 / Ø72,6xØ63,4 5/108/63,4 45 650 2115
Kennzeichnungen
KBA-Nummer 48748
Herstellerzeichen wheelworld
Radtyp und Ausführung AX5-70017
Radgröße 7,0Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Schraube M14x1,5 Kegel 60° 140 30
S03 Mutter M12x1,5 Kegel 60° 130 -
S04 Mutter M12x1,5 Kegel 60° 120 -
S05 Mutter M12x1,5 Kegel 60° 125 -
S06 Mutter M14x1,5 Kegel 60° 140 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48748 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55029413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AX5-70017
Hersteller Wheelworld GmbH

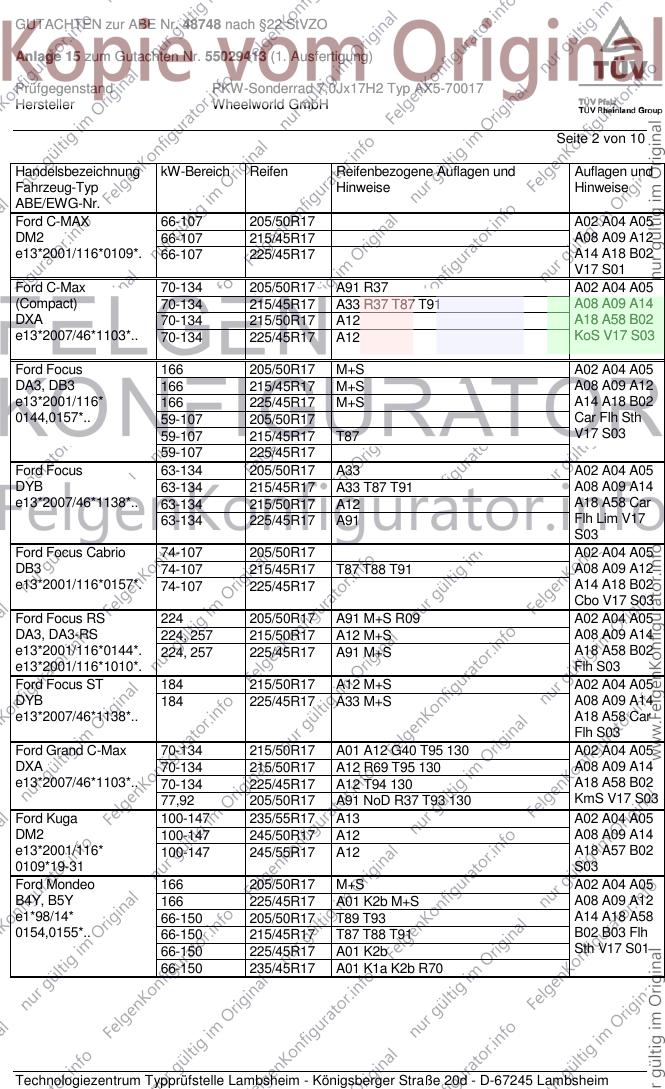

Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/50R17 A02 A04 A05
DM2 66-107 215/45R17 A08 A09 A12
e13*2001/116*0109*. 66-107 225/45R17 A14 A18 B02
V17 S01
Ford C-Max 70-134 205/50R17 A91 R37 A02 A04 A05
(Compact) 70-134 215/45R17 A33 R37 T87 T91 A08 A09 A14
DXA 70-134 215/50R17 A12 A18 A58 B02
e13*2007/46*1103*.. 70-134 225/45R17 A12 KoS V17 S03
Ford Focus 166 205/50R17 M+S A02 A04 A05
DA3, DB3 166 215/45R17 M+S A08 A09 A12
e13*2001/116* 166 225/45R17 M+S A14 A18 B02
0144,0157*.. 59-107 205/50R17 Car Flh Sth
59-107 215/45R17 T87 V17 S03
59-107 225/45R17
Ford Focus 63-134 205/50R17 A33 A02 A04 A05
DYB 63-134 215/45R17 A33 T87 T91 A08 A09 A14
e13*2007/46*1138*.. 63-134 215/50R17 A12 A18 A58 Car
63-134 225/45R17 A91 Flh Lim V17
S03
Ford Focus Cabrio 74-107 205/50R17 A02 A04 A05
DB3 74-107 215/45R17 T87 T88 T91 A08 A09 A12
e13*2001/116*0157*. 74-107 225/45R17 A14 A18 B02
Cbo V17 S03
Ford Focus RS 224 205/50R17 A91 M+S R09 A02 A04 A05
DA3, DA3-RS 224, 257 215/50R17 A12 M+S A08 A09 A14
e13*2001/116*0144*. 224, 257 225/45R17 A91 M+S A18 A58 B02
e13*2001/116*1010*. Flh S03
Ford Focus ST 184 215/50R17 A12 M+S A02 A04 A05
DYB 184 225/45R17 A33 M+S A08 A09 A14
e13*2007/46*1138*.. A18 A58 Car
Flh S03
Ford Grand C-Max 70-134 215/50R17 A01 A12 G40 T95 130 A02 A04 A05
DXA 70-134 215/50R17 A12 R69 T95 130 A08 A09 A14
e13*2007/46*1103*.. 70-134 225/45R17 A12 T94 130 A18 A58 B02
77,92 205/50R17 A91 NoD R37 T93 130 KmS V17 S03
Ford Kuga 100-147 235/55R17 A13 A02 A04 A05
DM2 100-147 245/50R17 A12 A08 A09 A14
e13*2001/116* 100-147 245/55R17 A12 A18 A57 B02
0109*19-31 S03
Ford Mondeo 166 205/50R17 M+S A02 A04 A05
B4Y, B5Y 166 225/45R17 A01 K2b M+S A08 A09 A12
e1*98/14* 66-150 205/50R17 T89 T93 A14 A18 A58
0154,0155*.. 66-150 215/45R17 T87 T88 T91 B02 B03 Flh
66-150 225/45R17 A01 K2b Sth V17 S01
66-150 235/45R17 A01 K1a K2b R70
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48748 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55029413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AX5-70017
Hersteller Wheelworld GmbH

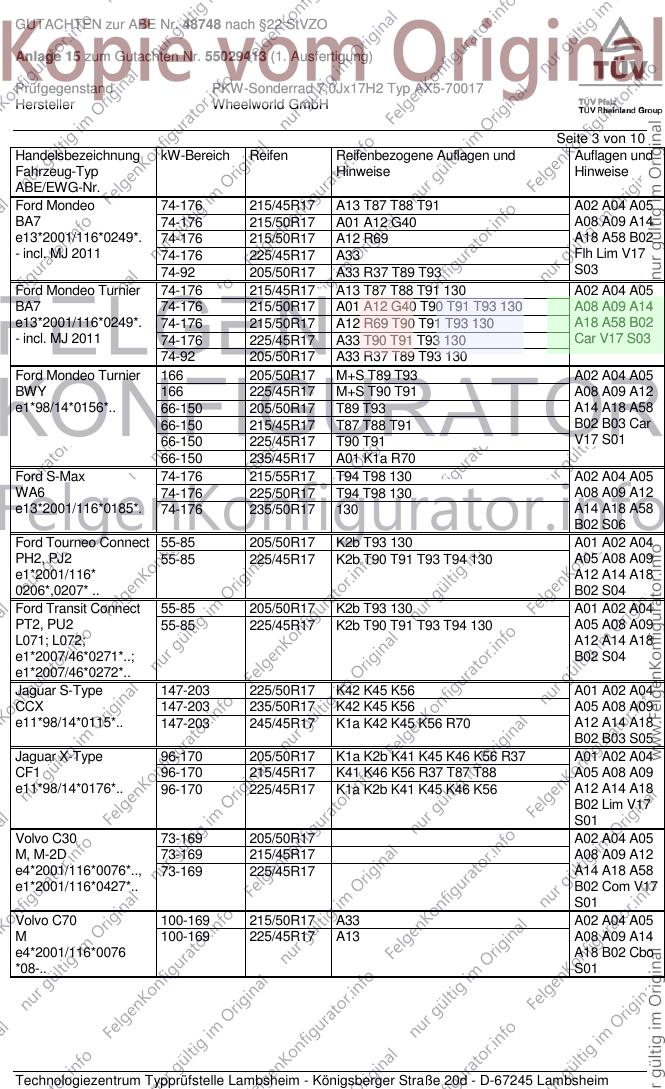

Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo 74-176 215/45R17 A13 T87 T88 T91 A02 A04 A05
BA7 74-176 215/50R17 A01 A12 G40 A08 A09 A14
e13*2001/116*0249*. 74-176 215/50R17 A12 R69 A18 A58 B02
- incl. MJ 2011 74-176 225/45R17 A33 Flh Lim V17
74-92 205/50R17 A33 R37 T89 T93 S03
Ford Mondeo Turnier 74-176 215/45R17 A13 T87 T88 T91 130 A02 A04 A05
BA7 74-176 215/50R17 A01 A12 G40 T90 T91 T93 130 A08 A09 A14
e13*2001/116*0249*. 74-176 215/50R17 A12 R69 T90 T91 T93 130 A18 A58 B02
- incl. MJ 2011 74-176 225/45R17 A33 T90 T91 T93 130 Car V17 S03
74-92 205/50R17 A33 R37 T89 T93 130
Ford Mondeo Turnier 166 205/50R17 M+S T89 T93 A02 A04 A05
BWY 166 225/45R17 M+S T90 T91 A08 A09 A12
e1*98/14*0156*.. 66-150 205/50R17 T89 T93 A14 A18 A58
66-150 215/45R17 T87 T88 T91 B02 B03 Car
66-150 225/45R17 T90 T91 V17 S01
66-150 235/45R17 A01 K1a R70
Ford S-Max 74-176 215/55R17 T94 T98 130 A02 A04 A05
WA6 74-176 225/50R17 T94 T98 130 A08 A09 A12
e13*2001/116*0185*. 74-176 235/50R17 130 A14 A18 A58
B02 S06
Ford Tourneo Connect 55-85 205/50R17 K2b T93 130 A01 A02 A04
PH2, PJ2 55-85 225/45R17 K2b T90 T91 T93 T94 130 A05 A08 A09
e1*2001/116* A12 A14 A18
0206*,0207* .. B02 S04
Ford Transit Connect 55-85 205/50R17 K2b T93 130 A01 A02 A04
PT2, PU2 55-85 225/45R17 K2b T90 T91 T93 T94 130 A05 A08 A09
L071; L072; A12 A14 A18
e1*2007/46*0271*..; B02 S04
e1*2007/46*0272*..
Jaguar S-Type 147-203 225/50R17 K42 K45 K56 A01 A02 A04
CCX 147-203 235/50R17 K42 K45 K56 A05 A08 A09
e11*98/14*0115*.. 147-203 245/45R17 K1a K42 K45 K56 R70 A12 A14 A18
B02 B03 S05
Jaguar X-Type 96-170 205/50R17 K1a K2b K41 K45 K46 K56 R37 A01 A02 A04
CF1 96-170 215/45R17 K41 K46 K56 R37 T87 T88 A05 A08 A09
e11*98/14*0176*.. 96-170 225/45R17 K1a K2b K41 K45 K46 K56 A12 A14 A18
B02 Lim V17
S01
Volvo C30 73-169 205/50R17 A02 A04 A05
M, M-2D 73-169 215/45R17 A08 A09 A12
e4*2001/116*0076*.., 73-169 225/45R17 A14 A18 A58
e1*2001/116*0427*.. B02 Com V17
S01
Volvo C70 100-169 215/50R17 A33 A02 A04 A05
M 100-169 225/45R17 A13 A08 A09 A14
e4*2001/116*0076 A18 B02 Cbo
*08-.. S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48748 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55029413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AX5-70017
Hersteller Wheelworld GmbH

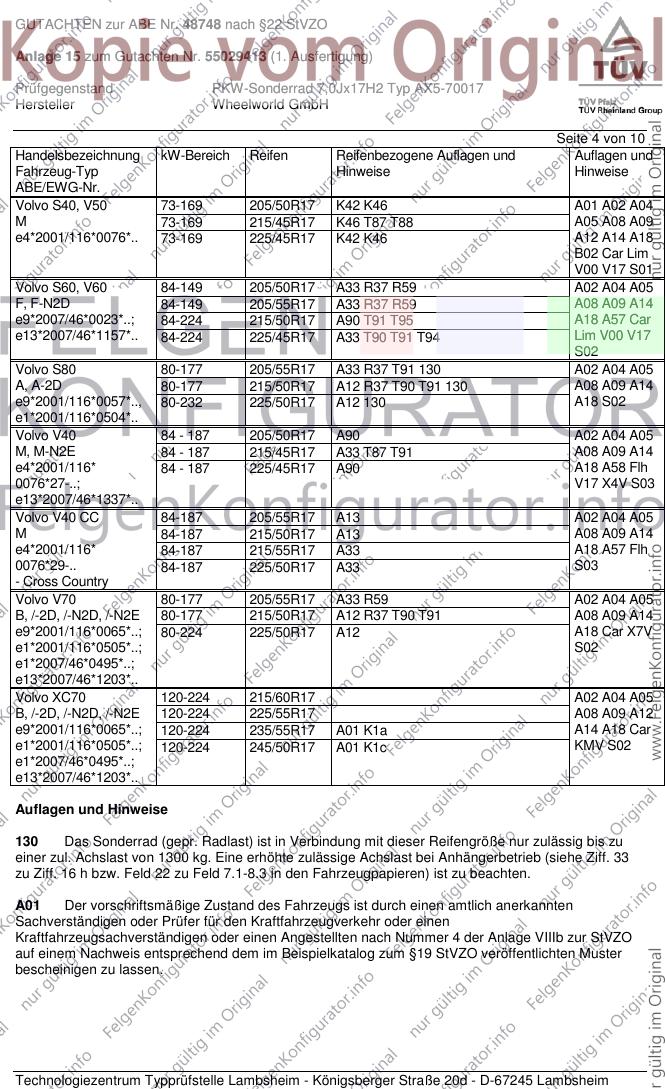

Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S40, V50 73-169 205/50R17 K42 K46 A01 A02 A04
M 73-169 215/45R17 K46 T87 T88 A05 A08 A09
e4*2001/116*0076*.. 73-169 225/45R17 K42 K46 A12 A14 A18
B02 Car Lim
V00 V17 S01
Volvo S60, V60 84-149 205/50R17 A33 R37 R59 A02 A04 A05
F, F-N2D 84-149 205/55R17 A33 R37 R59 A08 A09 A14
e9*2007/46*0023*..; 84-224 215/50R17 A90 T91 T95 A18 A57 Car
e13*2007/46*1157*.. 84-224 225/45R17 A33 T90 T91 T94 Lim V00 V17
S02
Volvo S80 80-177 205/55R17 A33 R37 T91 130 A02 A04 A05
A, A-2D 80-177 215/50R17 A12 R37 T90 T91 130 A08 A09 A14
e9*2001/116*0057*.., 80-232 225/50R17 A12 130 A18 S02
e1*2001/116*0504*..
Volvo V40 84 - 187 205/50R17 A90 A02 A04 A05
M, M-N2E 84 - 187 215/45R17 A33 T87 T91 A08 A09 A14
e4*2001/116* 84 - 187 225/45R17 A90 A18 A58 Flh
0076*27-..; V17 X4V S03
e13*2007/46*1337*..
Volvo V40 CC 84-187 205/55R17 A13 A02 A04 A05
M 84-187 215/50R17 A13 A08 A09 A14
e4*2001/116* 84-187 215/55R17 A33 A18 A57 Flh
0076*29-.. 84-187 225/50R17 A33 S03
- Cross Country
Volvo V70 80-177 205/55R17 A33 R59 A02 A04 A05
B, /-2D, /-N2D, /-N2E 80-177 215/50R17 A12 R37 T90 T91 A08 A09 A14
e9*2001/116*0065*..; 80-224 225/50R17 A12 A18 Car X7V
e1*2001/116*0505*..; S02
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC70 120-224 215/60R17 A02 A04 A05
B, /-2D, /-N2D, /-N2E 120-224 225/55R17 A08 A09 A12
e9*2001/116*0065*..; 120-224 235/55R17 A01 K1a A14 A18 Car
e1*2001/116*0505*..; 120-224 245/50R17 A01 K1c KMV S02
e1*2007/46*0495*..;
e13*2007/46*1203*..
Auflagen und Hinweise
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48748 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55029413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AX5-70017
Hersteller Wheelworld GmbH

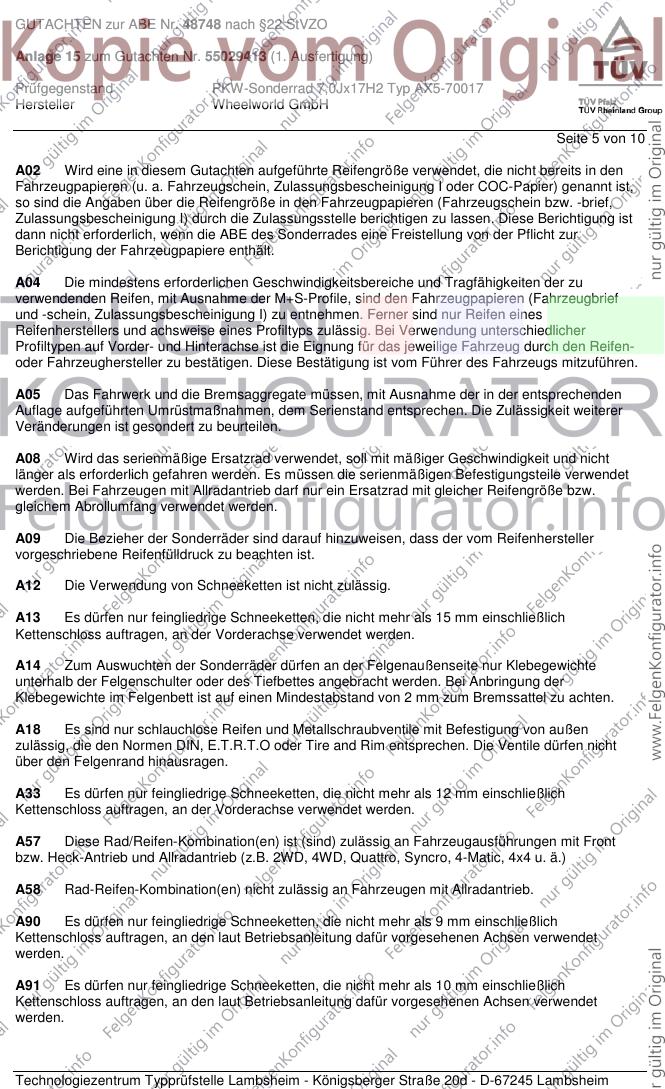

Seite 5 von 10
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen und Metallschraubventile mit Befestigung von außen
zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile dürfen nicht
über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48748 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55029413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AX5-70017
Hersteller Wheelworld GmbH

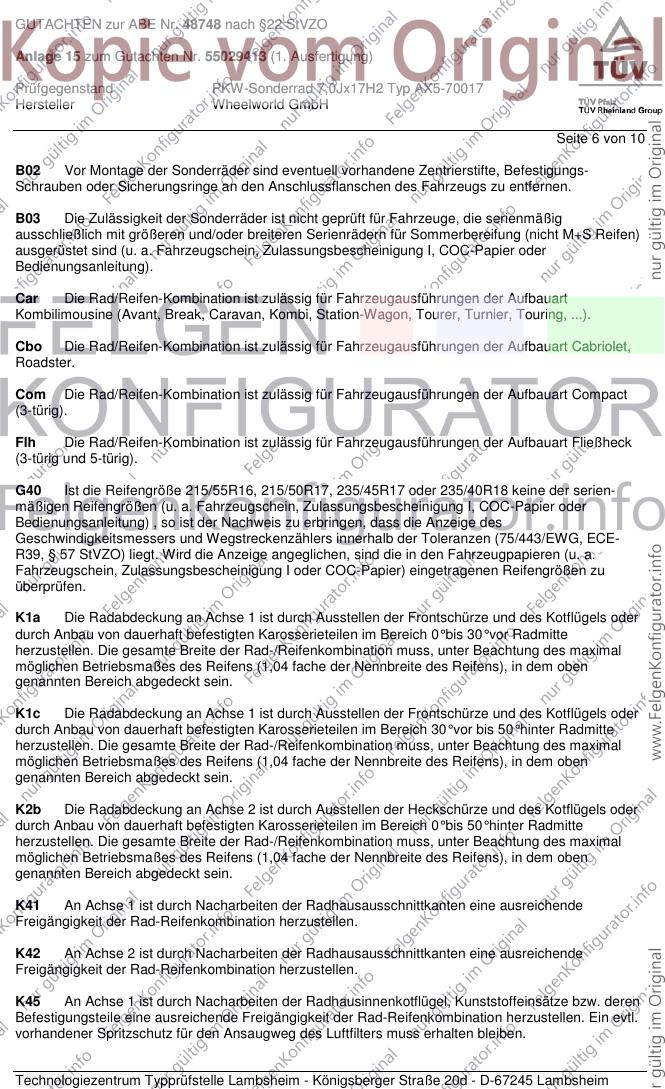

Seite 6 von 10
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48748 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55029413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AX5-70017
Hersteller Wheelworld GmbH

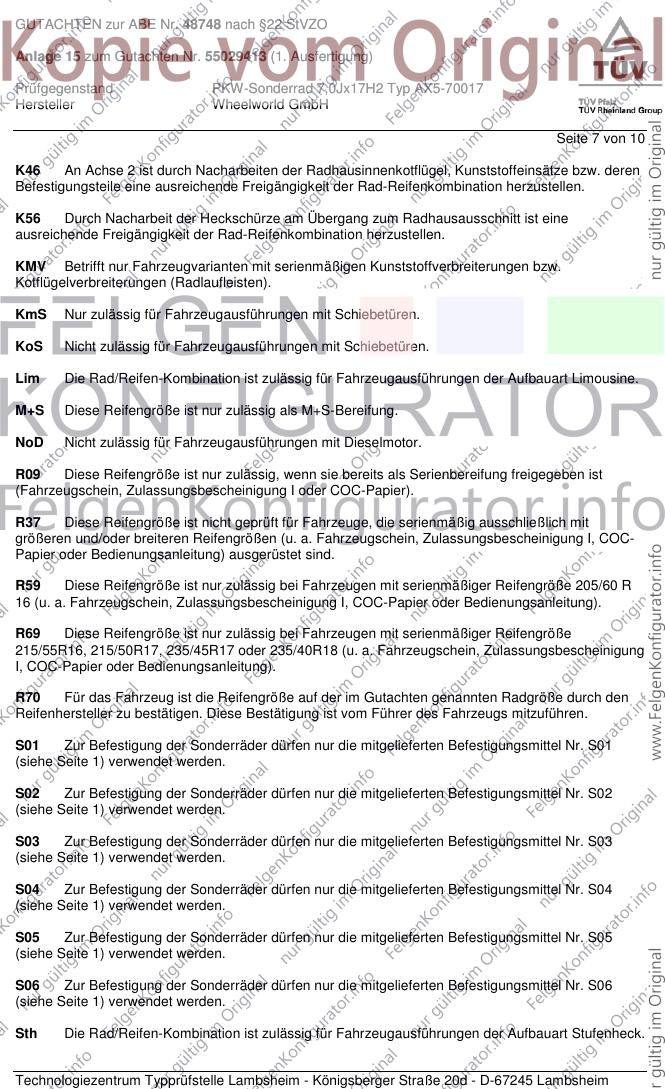

Seite 7 von 10
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R59 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/60 R
16 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17 oder 235/40R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48748 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55029413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AX5-70017
Hersteller Wheelworld GmbH

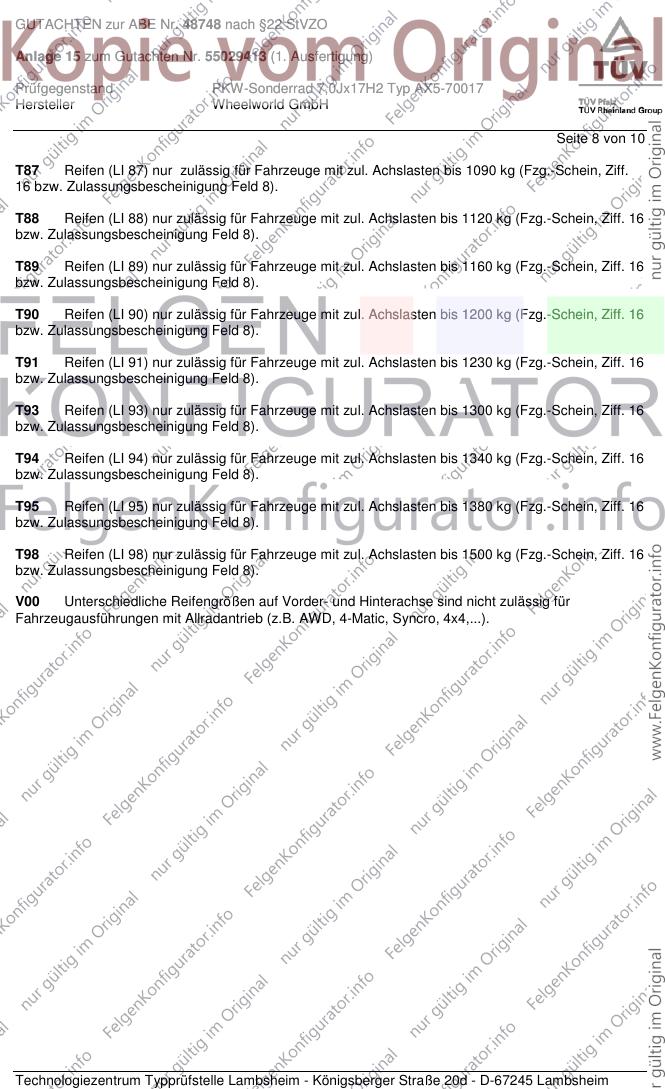

Seite 8 von 10
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48748 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55029413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AX5-70017
Hersteller Wheelworld GmbH

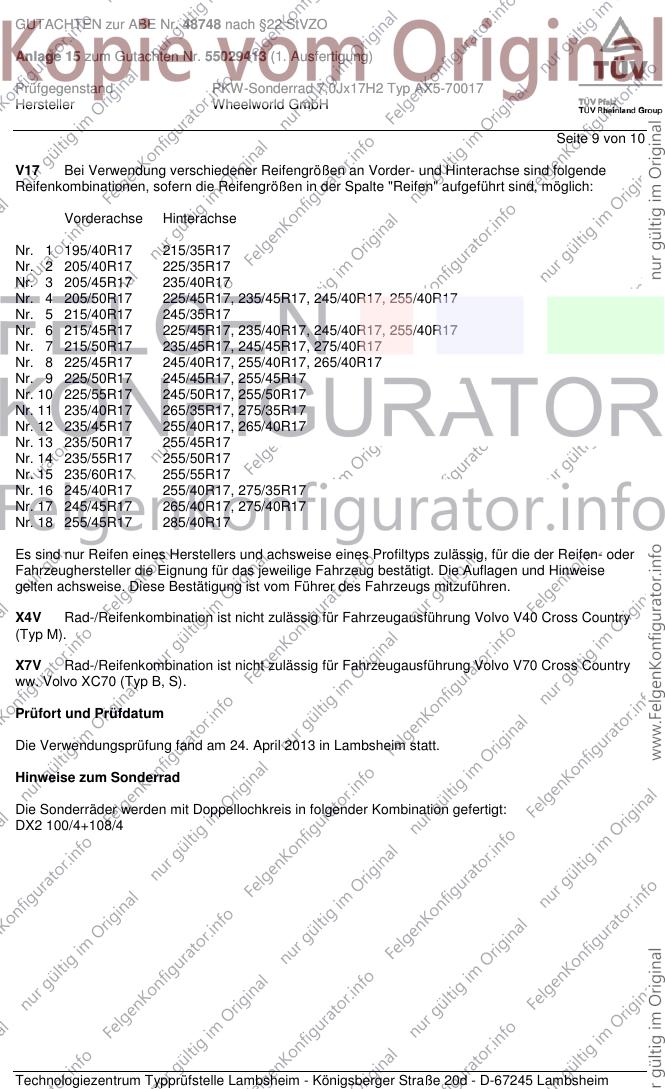

Seite 9 von 10
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 24. April 2013 in Lambsheim statt.
Hinweise zum Sonderrad
Die Sonderräder werden mit Doppellochkreis in folgender Kombination gefertigt:
DX2 100/4+108/4
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48748 nach §22 StVZO
Anlage 15 zum Gutachten Nr. 55029413 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx17H2 Typ AX5-70017
Hersteller Wheelworld GmbH

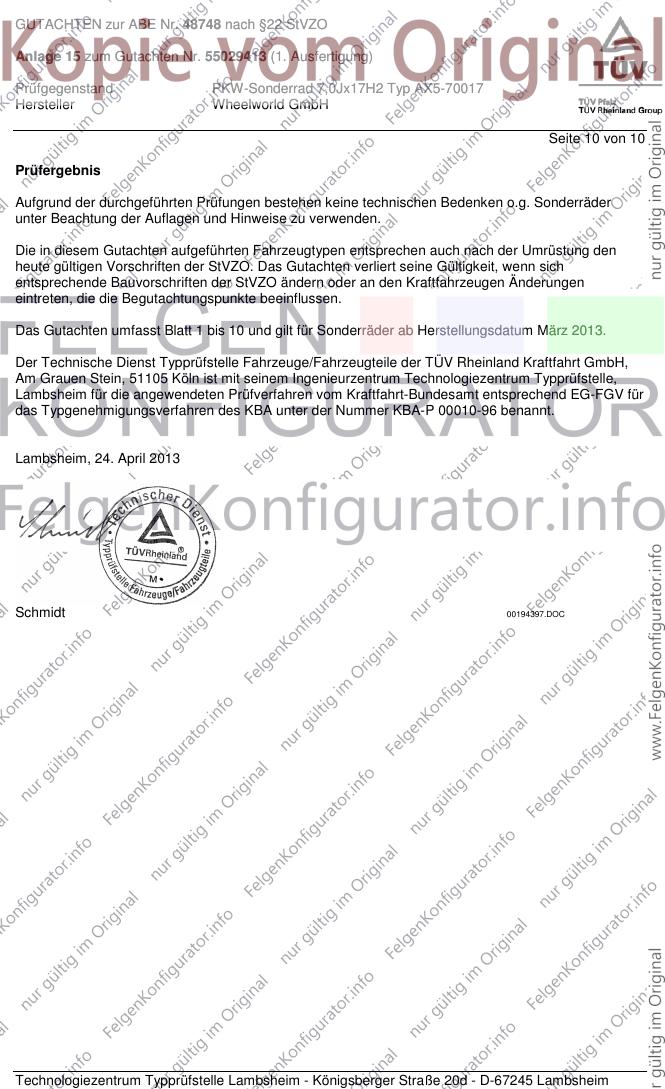

Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum März 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. April 2013
Schmidt 00194397.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
