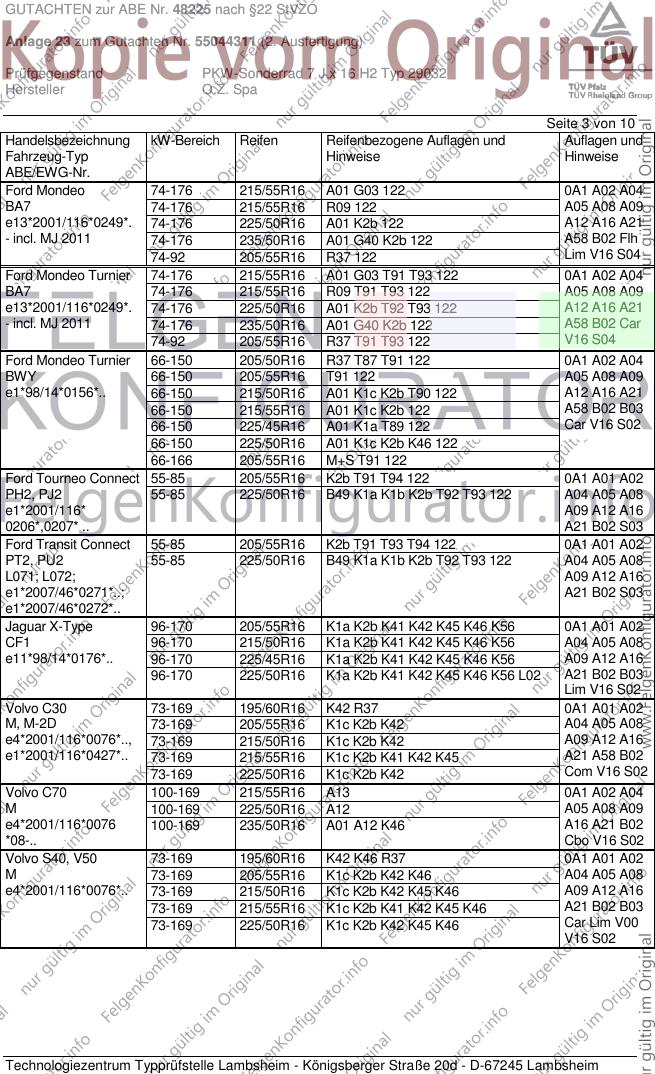

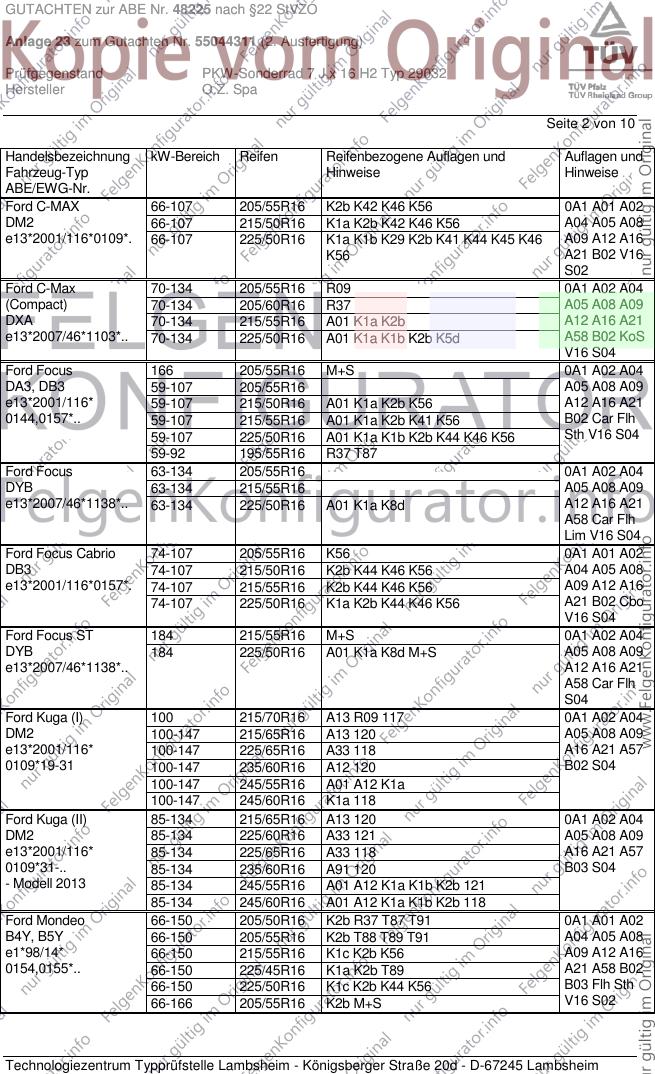

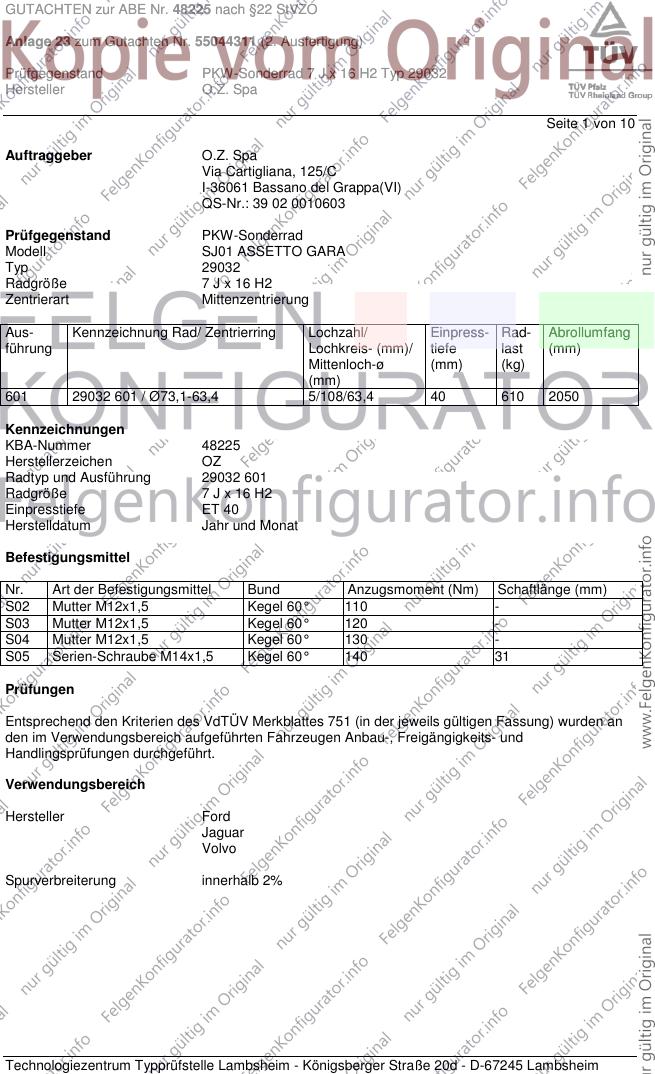

GUTACHTEN zur ABE Nr. 48225 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55044311 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 29032
Hersteller O.Z. Spa
Seite 1 von 10
Auftraggeber O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell SJ01 ASSETTO GARA
Typ 29032
Radgröße 7 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
601 29032 601 / Ø73,1-63,4 5/108/63,4 40 610 2050
Kennzeichnungen
KBA-Nummer 48225
Herstellerzeichen OZ
Radtyp und Ausführung 29032 601
Radgröße 7 J x 16 H2
Einpresstiefe ET 40
Herstelldatum Jahr und Monat
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M12x1,5 Kegel 60° 120 -
S04 Mutter M12x1,5 Kegel 60° 130 -
S05 Serien-Schraube M14x1,5 Kegel 60° 140 31
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48225 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55044311 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 29032
Hersteller O.Z. Spa
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/55R16 K2b K42 K46 K56 0A1 A01 A02
DM2 66-107 215/50R16 K1a K2b K42 K46 K56 A04 A05 A08
e13*2001/116*0109*. 66-107 225/50R16 K1a K1b K29 K2b K41 K44 K45 K46 A09 A12 A16
K56 A21 B02 V16
S02
Ford C-Max 70-134 205/55R16 R09 0A1 A02 A04
(Compact) 70-134 205/60R16 R37 A05 A08 A09
DXA 70-134 215/55R16 A01 K1a K2b A12 A16 A21
e13*2007/46*1103*.. 70-134 225/50R16 A01 K1a K1b K2b K5d A58 B02 KoS
V16 S04
Ford Focus 166 205/55R16 M+S 0A1 A02 A04
DA3, DB3 59-107 205/55R16 A05 A08 A09
e13*2001/116* 59-107 215/50R16 A01 K1a K2b K56 A12 A16 A21
0144,0157*.. 59-107 215/55R16 A01 K1a K2b K41 K56 B02 Car Flh
59-107 225/50R16 A01 K1a K1b K2b K44 K46 K56 Sth V16 S04
59-92 195/55R16 R37 T87
Ford Focus 63-134 205/55R16 0A1 A02 A04
DYB 63-134 215/55R16 A05 A08 A09
e13*2007/46*1138*.. 63-134 225/50R16 A01 K1a K8d A12 A16 A21
A58 Car Flh
Lim V16 S04
Ford Focus Cabrio 74-107 205/55R16 K56 0A1 A01 A02
DB3 74-107 215/50R16 K2b K44 K46 K56 A04 A05 A08
e13*2001/116*0157*. 74-107 215/55R16 K2b K44 K46 K56 A09 A12 A16
74-107 225/50R16 K1a K2b K44 K46 K56 A21 B02 Cbo
V16 S04
Ford Focus ST 184 215/55R16 M+S 0A1 A02 A04
DYB 184 225/50R16 A01 K1a K8d M+S A05 A08 A09
e13*2007/46*1138*.. A12 A16 A21
A58 Car Flh
S04
Ford Kuga (I) 100 215/70R16 A13 R09 117 0A1 A02 A04
DM2 100-147 215/65R16 A13 120 A05 A08 A09
e13*2001/116* 100-147 225/65R16 A33 118 A16 A21 A57
0109*19-31 100-147 235/60R16 A12 120 B02 S04
100-147 245/55R16 A01 A12 K1a
100-147 245/60R16 K1a 118
Ford Kuga (II) 85-134 215/65R16 A13 120 0A1 A02 A04
DM2 85-134 225/60R16 A33 121 A05 A08 A09
e13*2001/116* 85-134 225/65R16 A33 118 A16 A21 A57
0109*31-.. 85-134 235/60R16 A91 120 B03 S04
- Modell 2013 85-134 245/55R16 A01 A12 K1a K1b K2b 121
85-134 245/60R16 A01 A12 K1a K1b K2b 118
Ford Mondeo 66-150 205/50R16 K2b R37 T87 T91 0A1 A01 A02
B4Y, B5Y 66-150 205/55R16 K2b T88 T89 T91 A04 A05 A08
e1*98/14* 66-150 215/55R16 K1c K2b K56 A09 A12 A16
0154,0155*.. 66-150 225/45R16 K1a K2b T89 A21 A58 B02
66-150 225/50R16 K1c K2b K44 K56 B03 Flh Sth
66-166 205/55R16 K2b M+S V16 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48225 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55044311 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 29032
Hersteller O.Z. Spa
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo 74-176 215/55R16 A01 G03 122 0A1 A02 A04
BA7 74-176 215/55R16 R09 122 A05 A08 A09
e13*2001/116*0249*. 74-176 225/50R16 A01 K2b 122 A12 A16 A21
- incl. MJ 2011 74-176 235/50R16 A01 G40 K2b 122 A58 B02 Flh
74-92 205/55R16 R37 122 Lim V16 S04
Ford Mondeo Turnier 74-176 215/55R16 A01 G03 T91 T93 122 0A1 A02 A04
BA7 74-176 215/55R16 R09 T91 T93 122 A05 A08 A09
e13*2001/116*0249*. 74-176 225/50R16 A01 K2b T92 T93 122 A12 A16 A21
- incl. MJ 2011 74-176 235/50R16 A01 G40 K2b 122 A58 B02 Car
74-92 205/55R16 R37 T91 T93 122 V16 S04
Ford Mondeo Turnier 66-150 205/50R16 R37 T87 T91 122 0A1 A02 A04
BWY 66-150 205/55R16 T91 122 A05 A08 A09
e1*98/14*0156*.. 66-150 215/50R16 A01 K1c K2b T90 122 A12 A16 A21
66-150 215/55R16 A01 K1c K2b 122 A58 B02 B03
66-150 225/45R16 A01 K1a T89 122 Car V16 S02
66-150 225/50R16 A01 K1c K2b K46 122
66-166 205/55R16 M+S T91 122
Ford Tourneo Connect 55-85 205/55R16 K2b T91 T94 122 0A1 A01 A02
PH2, PJ2 55-85 225/50R16 B49 K1a K1b K2b T92 T93 122 A04 A05 A08
e1*2001/116* A09 A12 A16
0206*,0207* .. A21 B02 S03
Ford Transit Connect 55-85 205/55R16 K2b T91 T93 T94 122 0A1 A01 A02
PT2, PU2 55-85 225/50R16 B49 K1a K1b K2b T92 T93 122 A04 A05 A08
L071; L072; A09 A12 A16
e1*2007/46*0271*..; A21 B02 S03
e1*2007/46*0272*..
Jaguar X-Type 96-170 205/55R16 K1a K2b K41 K42 K45 K46 K56 0A1 A01 A02
CF1 96-170 215/50R16 K1a K2b K41 K42 K45 K46 K56 A04 A05 A08
e11*98/14*0176*.. 96-170 225/45R16 K1a K2b K41 K42 K45 K46 K56 A09 A12 A16
96-170 225/50R16 K1a K2b K41 K42 K45 K46 K56 L02 A21 B02 B03
Lim V16 S02
Volvo C30 73-169 195/60R16 K42 R37 0A1 A01 A02
M, M-2D 73-169 205/55R16 K1c K2b K42 A04 A05 A08
e4*2001/116*0076*.., 73-169 215/50R16 K1c K2b K42 A09 A12 A16
e1*2001/116*0427*.. 73-169 215/55R16 K1c K2b K41 K42 K45 A21 A58 B02
73-169 225/50R16 K1c K2b K42 Com V16 S02
Volvo C70 100-169 215/55R16 A13 0A1 A02 A04
M 100-169 225/50R16 A12 A05 A08 A09
e4*2001/116*0076 100-169 235/50R16 A01 A12 K46 A16 A21 B02
*08-.. Cbo V16 S02
Volvo S40, V50 73-169 195/60R16 K42 K46 R37 0A1 A01 A02
M 73-169 205/55R16 K1c K2b K42 K46 A04 A05 A08
e4*2001/116*0076*.. 73-169 215/50R16 K1c K2b K42 K45 K46 A09 A12 A16
73-169 215/55R16 K1c K2b K41 K42 K45 K46 A21 B02 B03
73-169 225/50R16 K1c K2b K42 K45 K46 Car Lim V00
V16 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

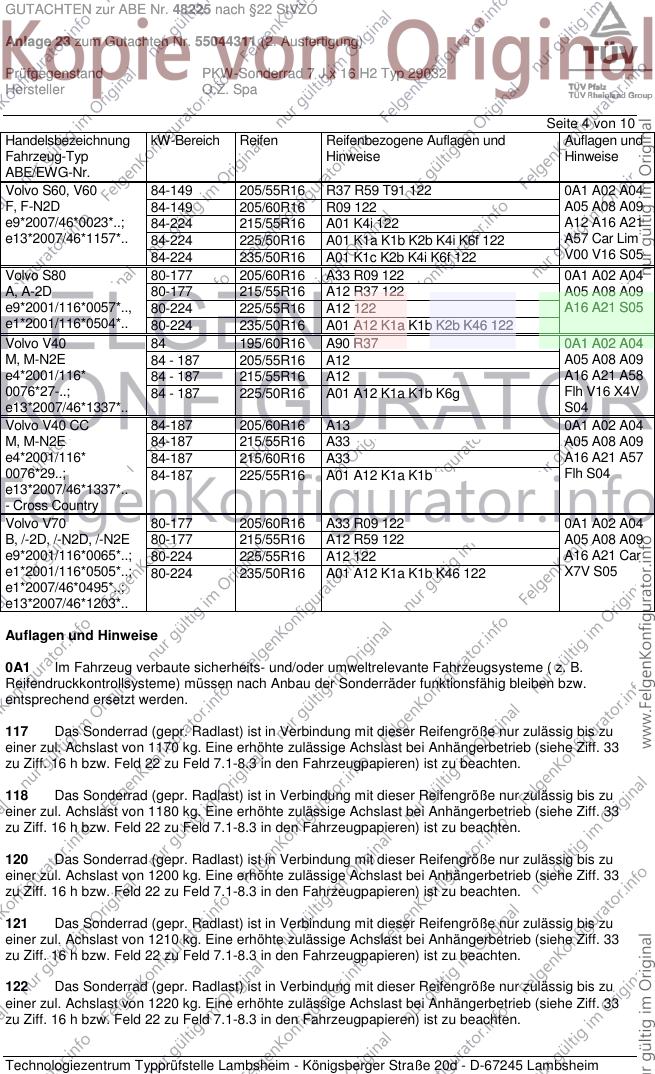

GUTACHTEN zur ABE Nr. 48225 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55044311 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 29032
Hersteller O.Z. Spa
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S60, V60 84-149 205/55R16 R37 R59 T91 122 0A1 A02 A04
F, F-N2D 84-149 205/60R16 R09 122 A05 A08 A09
e9*2007/46*0023*..; 84-224 215/55R16 A01 K4i 122 A12 A16 A21
e13*2007/46*1157*.. 84-224 225/50R16 A01 K1a K1b K2b K4i K6f 122 A57 Car Lim
84-224 235/50R16 A01 K1c K2b K4i K6f 122 V00 V16 S05
Volvo S80 80-177 205/60R16 A33 R09 122 0A1 A02 A04
A, A-2D 80-177 215/55R16 A12 R37 122 A05 A08 A09
e9*2001/116*0057*.., 80-224 225/55R16 A12 122 A16 A21 S05
e1*2001/116*0504*.. 80-224 235/50R16 A01 A12 K1a K1b K2b K46 122
Volvo V40 84 195/60R16 A90 R37 0A1 A02 A04
M, M-N2E 84 - 187 205/55R16 A12 A05 A08 A09
e4*2001/116* 84 - 187 215/55R16 A12 A16 A21 A58
0076*27-..; 84 - 187 225/50R16 A01 A12 K1a K1b K6g Flh V16 X4V
e13*2007/46*1337*.. S04
Volvo V40 CC 84-187 205/60R16 A13 0A1 A02 A04
M, M-N2E 84-187 215/55R16 A33 A05 A08 A09
e4*2001/116* 84-187 215/60R16 A33 A16 A21 A57
0076*29..; 84-187 225/55R16 A01 A12 K1a K1b Flh S04
e13*2007/46*1337*..
- Cross Country
Volvo V70 80-177 205/60R16 A33 R09 122 0A1 A02 A04
B, /-2D, /-N2D, /-N2E 80-177 215/55R16 A12 R59 122 A05 A08 A09
e9*2001/116*0065*..; 80-224 225/55R16 A12 122 A16 A21 Car
e1*2001/116*0505*..; 80-224 235/50R16 A01 A12 K1a K1b K46 122 X7V S05
e1*2007/46*0495*..;
e13*2007/46*1203*..
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
117 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1170 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
118 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1180 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
120 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1200 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
121 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1210 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
122 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1220 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48225 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55044311 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 29032
Hersteller O.Z. Spa

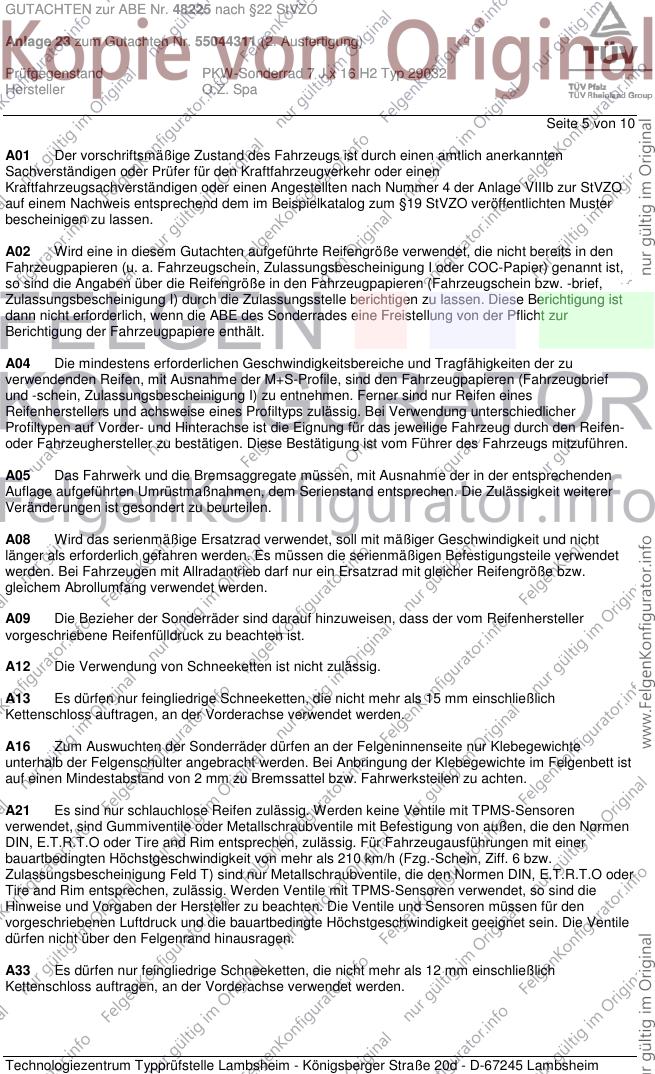

Seite 5 von 10
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind nur Metallschraubventile, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile
dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48225 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55044311 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 29032
Hersteller O.Z. Spa

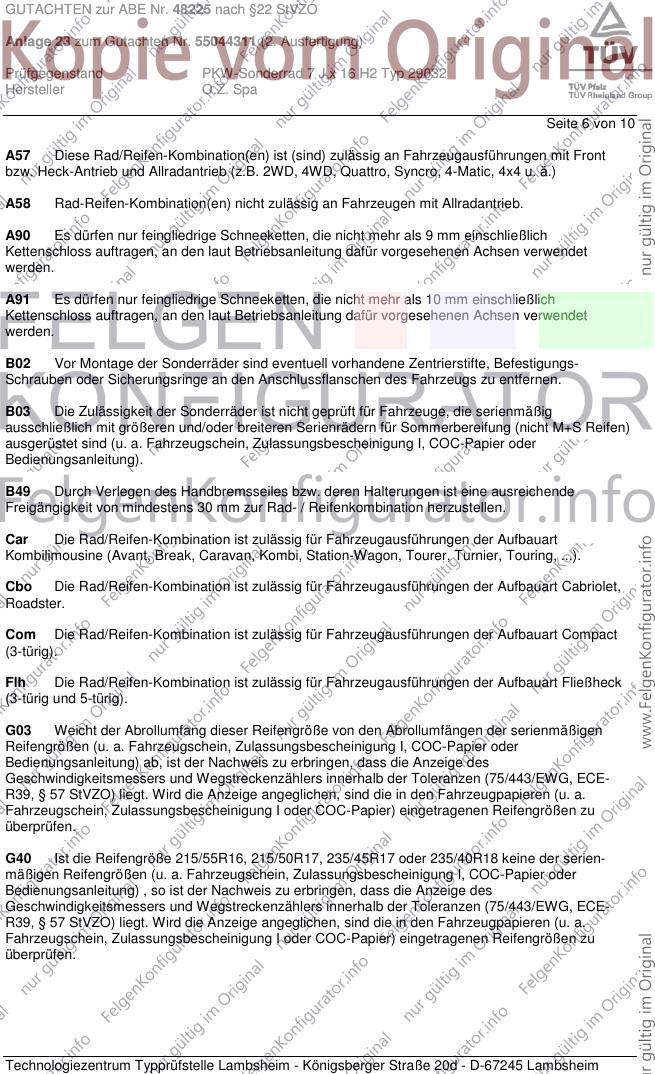

Seite 6 von 10
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B49 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48225 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55044311 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 29032
Hersteller O.Z. Spa

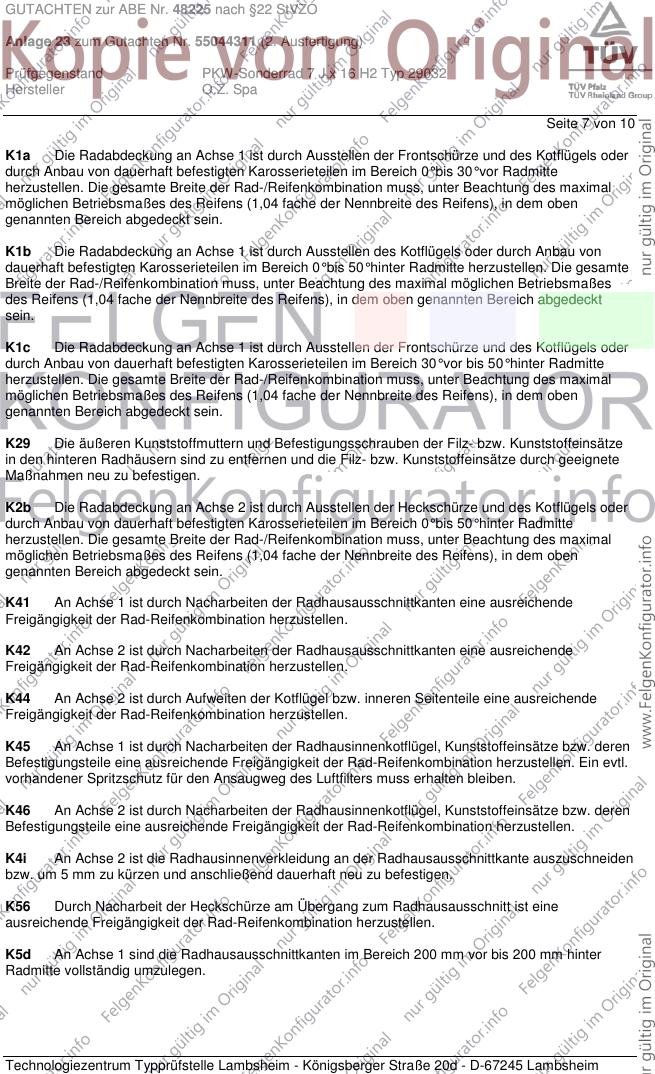

Seite 7 von 10
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K29 Die äußeren Kunststoffmuttern und Befestigungsschrauben der Filz- bzw. Kunststoffeinsätze
in den hinteren Radhäusern sind zu entfernen und die Filz- bzw. Kunststoffeinsätze durch geeignete
Maßnahmen neu zu befestigen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48225 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55044311 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 29032
Hersteller O.Z. Spa

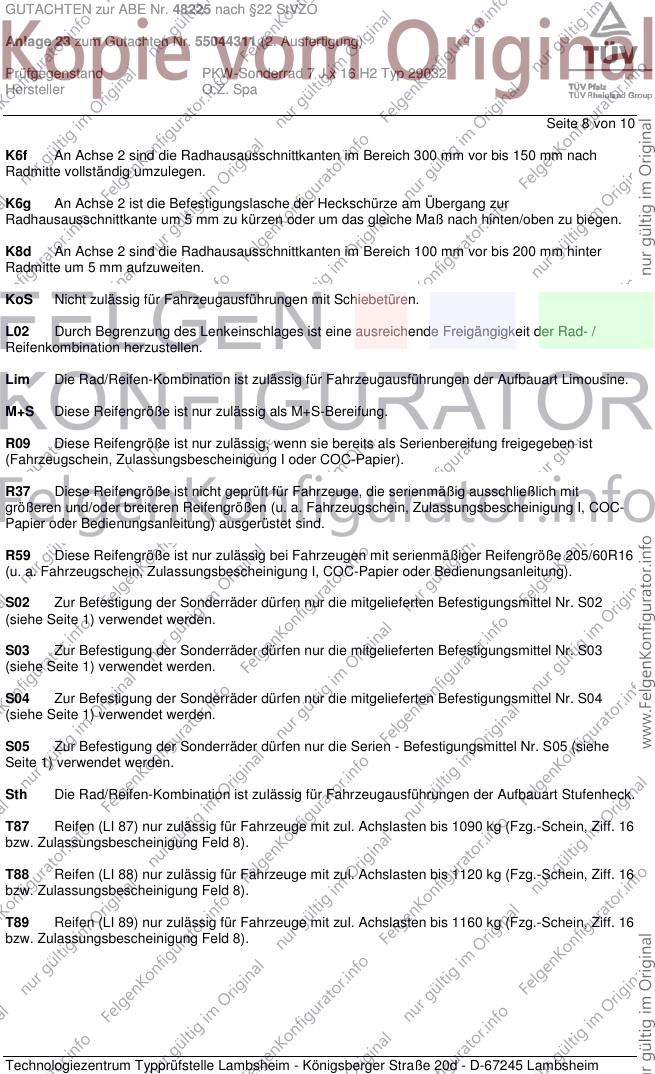

Seite 8 von 10
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R59 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/60R16
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die Serien - Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48225 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55044311 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 29032
Hersteller O.Z. Spa

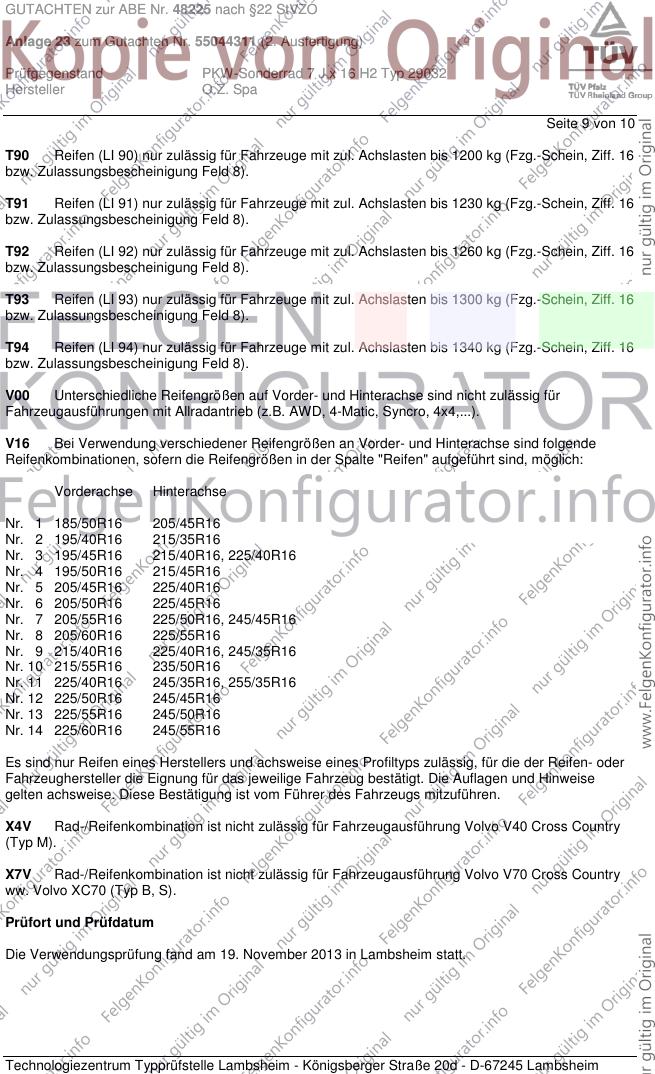

Seite 9 von 10
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 19. November 2013 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48225 nach §22 StVZO
Anlage 23 zum Gutachten Nr. 55044311 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ 29032
Hersteller O.Z. Spa
Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum August 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 19. November 2013
Pohl 00202901.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
