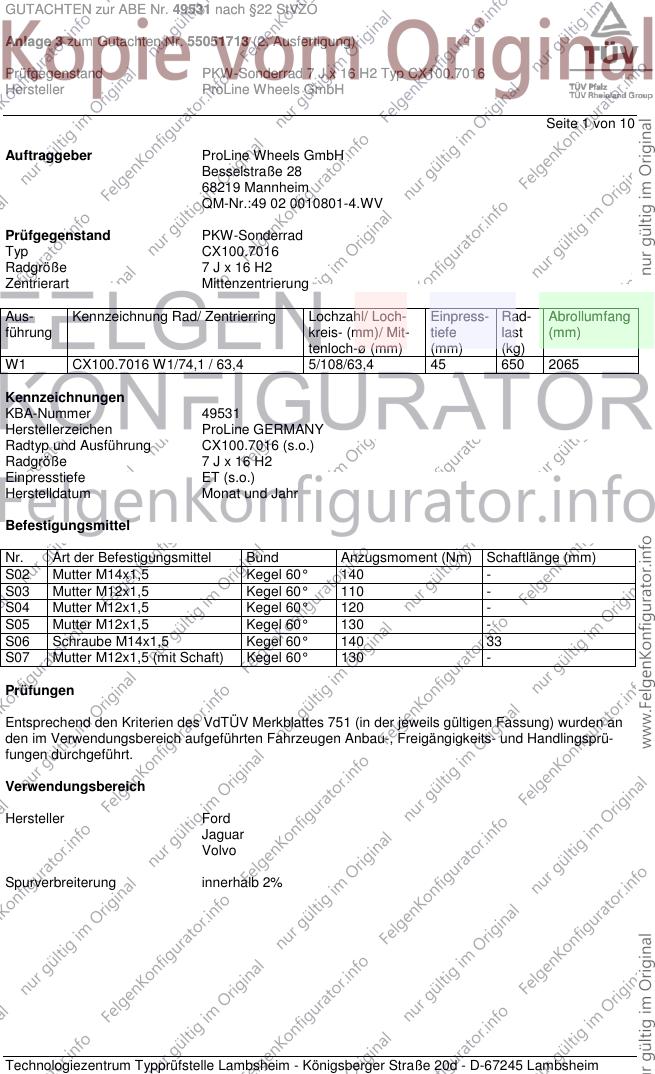

GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55051713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 1 von 10
Auftraggeber ProLine Wheels GmbH
Besselstraße 28
68219 Mannheim
QM-Nr.:49 02 0010801-4.WV
Prüfgegenstand PKW-Sonderrad
Typ CX100.7016
Radgröße 7 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
W1 CX100.7016 W1/74,1 / 63,4 5/108/63,4 45 650 2065
Kennzeichnungen
KBA-Nummer 49531
Herstellerzeichen ProLine GERMANY
Radtyp und Ausführung CX100.7016 (s.o.)
Radgröße 7 J x 16 H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M14x1,5 Kegel 60° 140 -
S03 Mutter M12x1,5 Kegel 60° 110 -
S04 Mutter M12x1,5 Kegel 60° 120 -
S05 Mutter M12x1,5 Kegel 60° 130 -
S06 Schraube M14x1,5 Kegel 60° 140 33
S07 Mutter M12x1,5 (mit Schaft) Kegel 60° 130 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

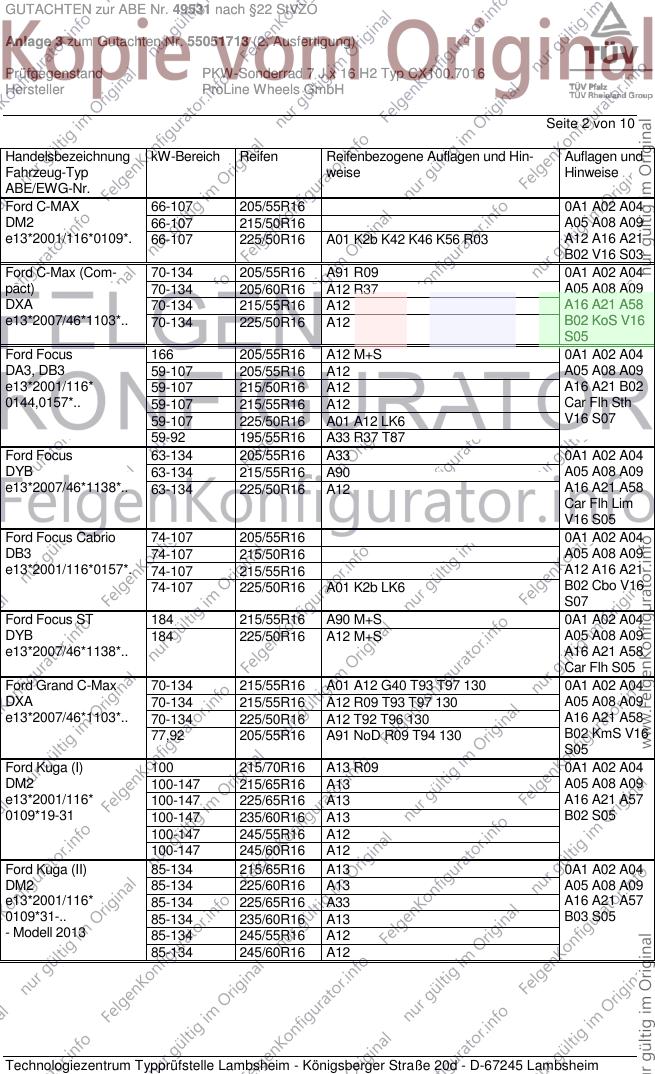

GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55051713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/55R16 0A1 A02 A04
DM2 66-107 215/50R16 A05 A08 A09
e13*2001/116*0109*. 66-107 225/50R16 A01 K2b K42 K46 K56 R03 A12 A16 A21
B02 V16 S03
Ford C-Max (Com- 70-134 205/55R16 A91 R09 0A1 A02 A04
pact) 70-134 205/60R16 A12 R37 A05 A08 A09
DXA 70-134 215/55R16 A12 A16 A21 A58
e13*2007/46*1103*.. 70-134 225/50R16 A12 B02 KoS V16
S05
Ford Focus 166 205/55R16 A12 M+S 0A1 A02 A04
DA3, DB3 59-107 205/55R16 A12 A05 A08 A09
e13*2001/116* 59-107 215/50R16 A12 A16 A21 B02
0144,0157*.. 59-107 215/55R16 A12 Car Flh Sth
59-107 225/50R16 A01 A12 LK6 V16 S07
59-92 195/55R16 A33 R37 T87
Ford Focus 63-134 205/55R16 A33 0A1 A02 A04
DYB 63-134 215/55R16 A90 A05 A08 A09
e13*2007/46*1138*.. 63-134 225/50R16 A12 A16 A21 A58
Car Flh Lim
V16 S05
Ford Focus Cabrio 74-107 205/55R16 0A1 A02 A04
DB3 74-107 215/50R16 A05 A08 A09
e13*2001/116*0157*. 74-107 215/55R16 A12 A16 A21
74-107 225/50R16 A01 K2b LK6 B02 Cbo V16
S07
Ford Focus ST 184 215/55R16 A90 M+S 0A1 A02 A04
DYB 184 225/50R16 A12 M+S A05 A08 A09
e13*2007/46*1138*.. A16 A21 A58
Car Flh S05
Ford Grand C-Max 70-134 215/55R16 A01 A12 G40 T93 T97 130 0A1 A02 A04
DXA 70-134 215/55R16 A12 R09 T93 T97 130 A05 A08 A09
e13*2007/46*1103*.. 70-134 225/50R16 A12 T92 T96 130 A16 A21 A58
77,92 205/55R16 A91 NoD R09 T94 130 B02 KmS V16
S05
Ford Kuga (I) 100 215/70R16 A13 R09 0A1 A02 A04
DM2 100-147 215/65R16 A13 A05 A08 A09
e13*2001/116* 100-147 225/65R16 A13 A16 A21 A57
0109*19-31 100-147 235/60R16 A13 B02 S05
100-147 245/55R16 A12
100-147 245/60R16 A12
Ford Kuga (II) 85-134 215/65R16 A13 0A1 A02 A04
DM2 85-134 225/60R16 A13 A05 A08 A09
e13*2001/116* 85-134 225/65R16 A33 A16 A21 A57
0109*31-.. 85-134 235/60R16 A13 B03 S05
- Modell 2013 85-134 245/55R16 A12
85-134 245/60R16 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

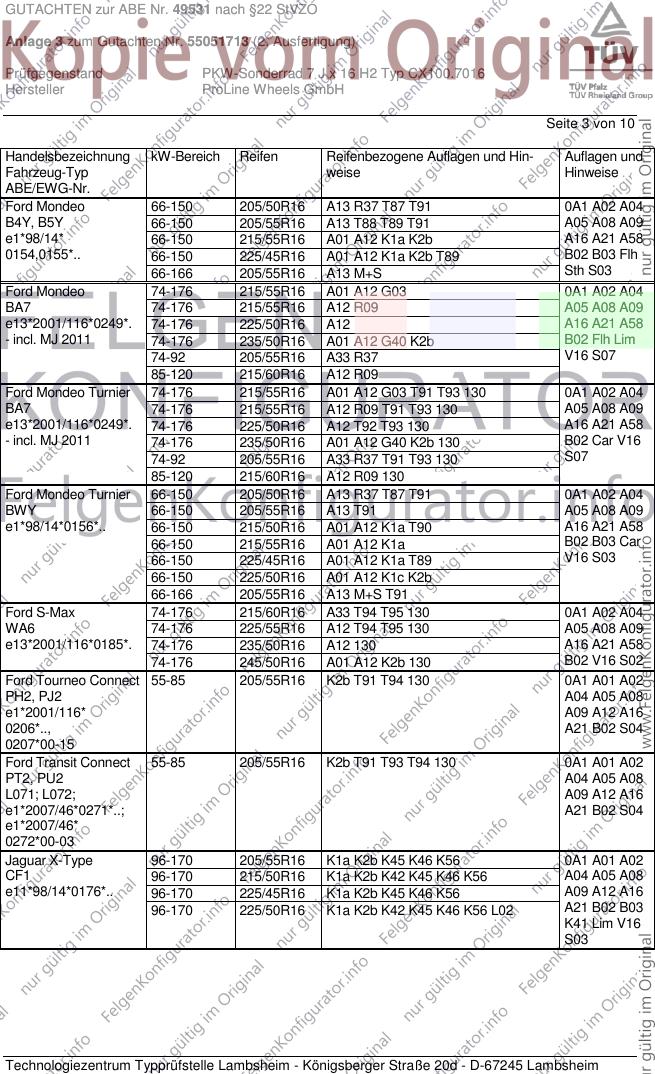

GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55051713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Ford Mondeo 66-150 205/50R16 A13 R37 T87 T91 0A1 A02 A04
B4Y, B5Y 66-150 205/55R16 A13 T88 T89 T91 A05 A08 A09
e1*98/14* 66-150 215/55R16 A01 A12 K1a K2b A16 A21 A58
0154,0155*.. 66-150 225/45R16 A01 A12 K1a K2b T89 B02 B03 Flh
66-166 205/55R16 A13 M+S Sth S03
Ford Mondeo 74-176 215/55R16 A01 A12 G03 0A1 A02 A04
BA7 74-176 215/55R16 A12 R09 A05 A08 A09
e13*2001/116*0249*. 74-176 225/50R16 A12 A16 A21 A58
- incl. MJ 2011 74-176 235/50R16 A01 A12 G40 K2b B02 Flh Lim
74-92 205/55R16 A33 R37 V16 S07
85-120 215/60R16 A12 R09
Ford Mondeo Turnier 74-176 215/55R16 A01 A12 G03 T91 T93 130 0A1 A02 A04
BA7 74-176 215/55R16 A12 R09 T91 T93 130 A05 A08 A09
e13*2001/116*0249*. 74-176 225/50R16 A12 T92 T93 130 A16 A21 A58
- incl. MJ 2011 74-176 235/50R16 A01 A12 G40 K2b 130 B02 Car V16
74-92 205/55R16 A33 R37 T91 T93 130 S07
85-120 215/60R16 A12 R09 130
Ford Mondeo Turnier 66-150 205/50R16 A13 R37 T87 T91 0A1 A02 A04
BWY 66-150 205/55R16 A13 T91 A05 A08 A09
e1*98/14*0156*.. 66-150 215/50R16 A01 A12 K1a T90 A16 A21 A58
66-150 215/55R16 A01 A12 K1a B02 B03 Car
66-150 225/45R16 A01 A12 K1a T89 V16 S03
66-150 225/50R16 A01 A12 K1c K2b
66-166 205/55R16 A13 M+S T91
Ford S-Max 74-176 215/60R16 A33 T94 T95 130 0A1 A02 A04
WA6 74-176 225/55R16 A12 T94 T95 130 A05 A08 A09
e13*2001/116*0185*. 74-176 235/50R16 A12 130 A16 A21 A58
74-176 245/50R16 A01 A12 K2b 130 B02 V16 S02
Ford Tourneo Connect 55-85 205/55R16 K2b T91 T94 130 0A1 A01 A02
PH2, PJ2 A04 A05 A08
e1*2001/116* A09 A12 A16
0206*.., A21 B02 S04
0207*00-15
Ford Transit Connect 55-85 205/55R16 K2b T91 T93 T94 130 0A1 A01 A02
PT2, PU2 A04 A05 A08
L071; L072; A09 A12 A16
e1*2007/46*0271*..; A21 B02 S04
e1*2007/46*
0272*00-03
Jaguar X-Type 96-170 205/55R16 K1a K2b K45 K46 K56 0A1 A01 A02
CF1 96-170 215/50R16 K1a K2b K42 K45 K46 K56 A04 A05 A08
e11*98/14*0176*.. 96-170 225/45R16 K1a K2b K45 K46 K56 A09 A12 A16
96-170 225/50R16 K1a K2b K42 K45 K46 K56 L02 A21 B02 B03
K41 Lim V16
S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55051713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Volvo C30 73-169 195/60R16 A33 R37 0A1 A02 A04
M, M-2D 73-169 205/55R16 A12 A05 A08 A09
e4*2001/116*0076*.., 73-169 215/50R16 A12 A16 A21 A58
e1*2001/116*0427*.. 73-169 215/55R16 A01 A12 K25 K42 B02 Com V16
73-169 225/50R16 A01 A12 K1c K2b K42 LK6 S03
Volvo C70 100-169 215/55R16 A33 0A1 A02 A04
M 100-169 225/50R16 A12 A05 A08 A09
e4*2001/116*0076 100-169 235/50R16 A12 A16 A21 B02
*08-.. Cbo V16 S03
Volvo S40, V50 73-169 195/60R16 K46 R37 0A1 A01 A02
M 73-169 205/55R16 K42 K46 A04 A05 A08
e4*2001/116*0076*.. 73-169 215/50R16 K1a K1b K2b K42 K46 A09 A12 A16
73-169 215/55R16 K1a K1b K2b K42 K45 K46 A21 B02 B03
73-169 225/50R16 K1c K2b K42 K46 LK6 Car Lim V00
V16 S03
Volvo S60, V60 84-149 205/55R16 A33 R37 R59 T91 0A1 A02 A04
F, F-N2D 84-149 205/60R16 A33 R09 A05 A08 A09
e9*2007/46*0023*..; 84-224 215/55R16 A90 A16 A21 A57
e13*2007/46*1157*.. 84-224 225/50R16 A12 Car Lim V00
84-224 235/50R16 A01 A12 K2b K4i K6f V16 S06
Volvo S80 80-177 205/60R16 A33 R09 130 0A1 A02 A04
A, A-2D 80-177 215/55R16 A12 R37 130 A05 A08 A09
e9*2001/116*0057*.., 80-224 225/55R16 A12 130 A16 A21 S06
e1*2001/116*0504*.. 80-224 235/50R16 A12 130
Volvo V40 84 195/60R16 A33 R37 0A1 A02 A04
M, M-N2E 84 - 187 205/55R16 A90 A05 A08 A09
e4*2001/116* 84 - 187 215/55R16 A12 A16 A21 A58
0076*27-..; 84 - 187 225/50R16 A12 Flh V16 X4V
e13*2007/46*1337*.. S05
Volvo V40 CC 84-187 205/60R16 A13 0A1 A02 A04
M, M-N2E 84-187 215/55R16 A13 A05 A08 A09
e4*2001/116* 84-187 215/60R16 A13 A16 A21 A57
0076*29..; 84-187 225/55R16 A33 Flh S05
e13*2007/46*1337*..
- Cross Country
Volvo V70 80-177 205/60R16 A33 R09 0A1 A02 A04
B, /-2D, /-N2D, /-N2E 80-177 215/55R16 A12 R59 A05 A08 A09
e9*2001/116*0065*..; 80-224 225/55R16 A12 A16 A21 Car
e1*2001/116*0505*..; 80-224 235/50R16 A12 X7V S06
e1*2007/46*0495*..;
e13*2007/46*1203*..
Volvo XC70 120-224 215/65R16 0A1 A02 A04
B, /-2D, /-N2D, /-N2E 120-224 225/60R16 A05 A08 A09
e9*2001/116*0065*..; 120-224 235/60R16 A01 K1a A12 A16 A21
e1*2001/116*0505*..; 120-224 245/55R16 A01 K1c Car KMV S06
e1*2007/46*0495*..;
e13*2007/46*1203*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

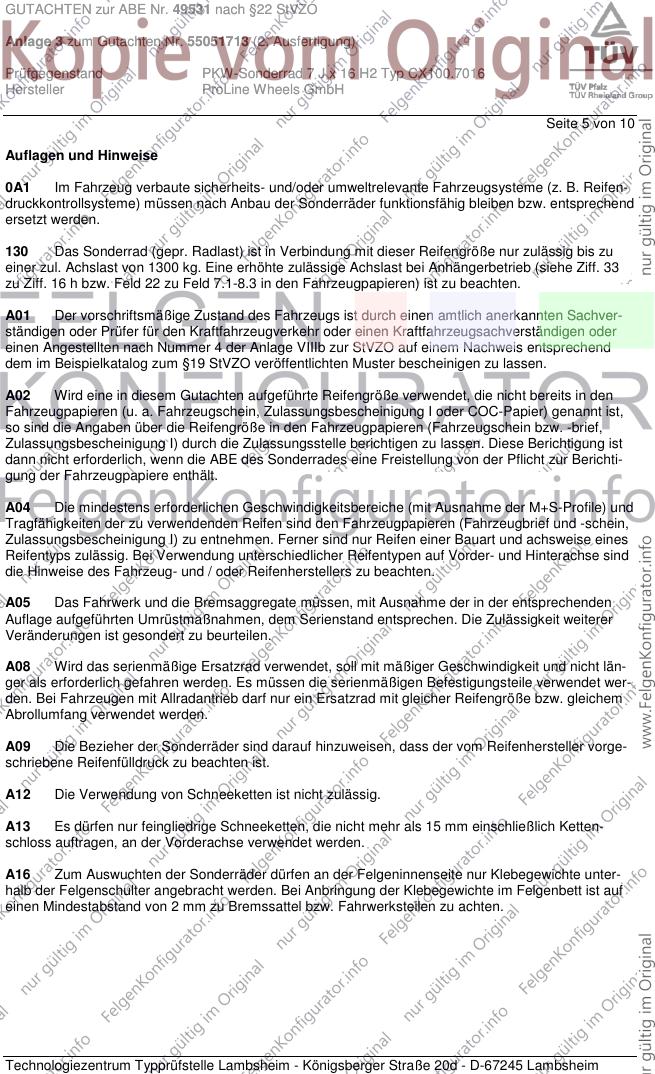

GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55051713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 5 von 10
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55051713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 6 von 10
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung) ab, ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55051713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 7 von 10
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedie-
nungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers
und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird
die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des Motor-
schutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55051713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 8 von 10
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der Rad-
hausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R59 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/60R16
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55051713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH

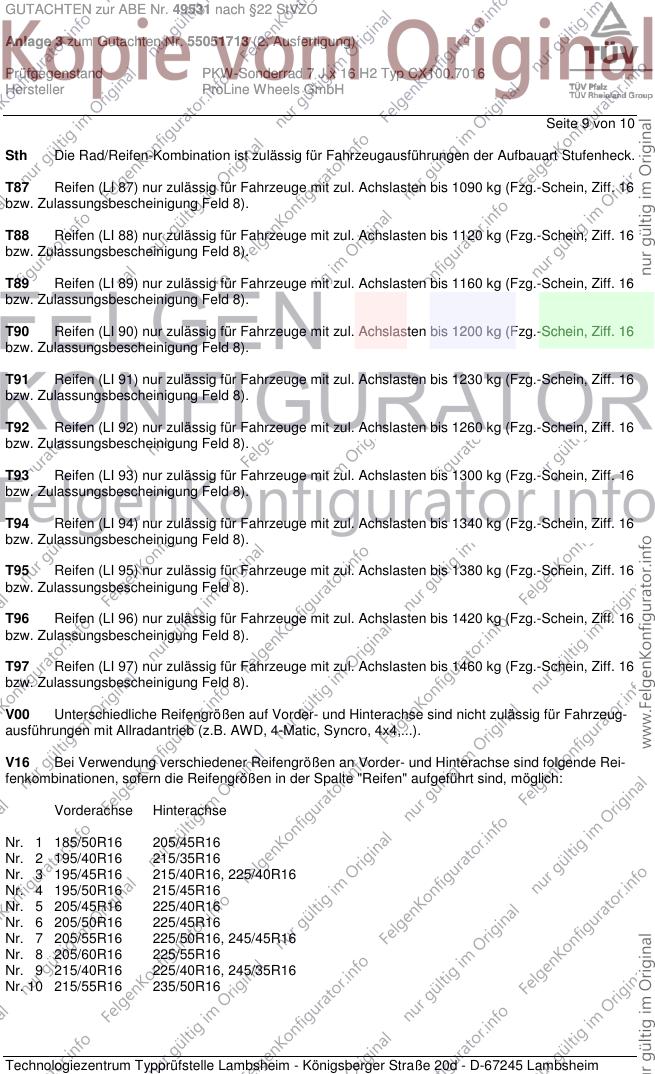

Seite 9 von 10
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49531 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55051713 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7 J x 16 H2 Typ CX100.7016
Hersteller ProLine Wheels GmbH
Seite 10 von 10
Vorderachse Hinterachse (Forts.)
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 11. August 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Mai 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. August 2014
Haasis 00215532.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
