Gutachten 366-0475-02-WIRD/N17
zur Erteilung eines Nachtrags zur ABE 45422
ANLAGE: 4 Radtyp: C4 706
Hersteller: CMS Automotive Trading GmbH Stand: 17.09.2014
__________________________________________________________________________________________________________________

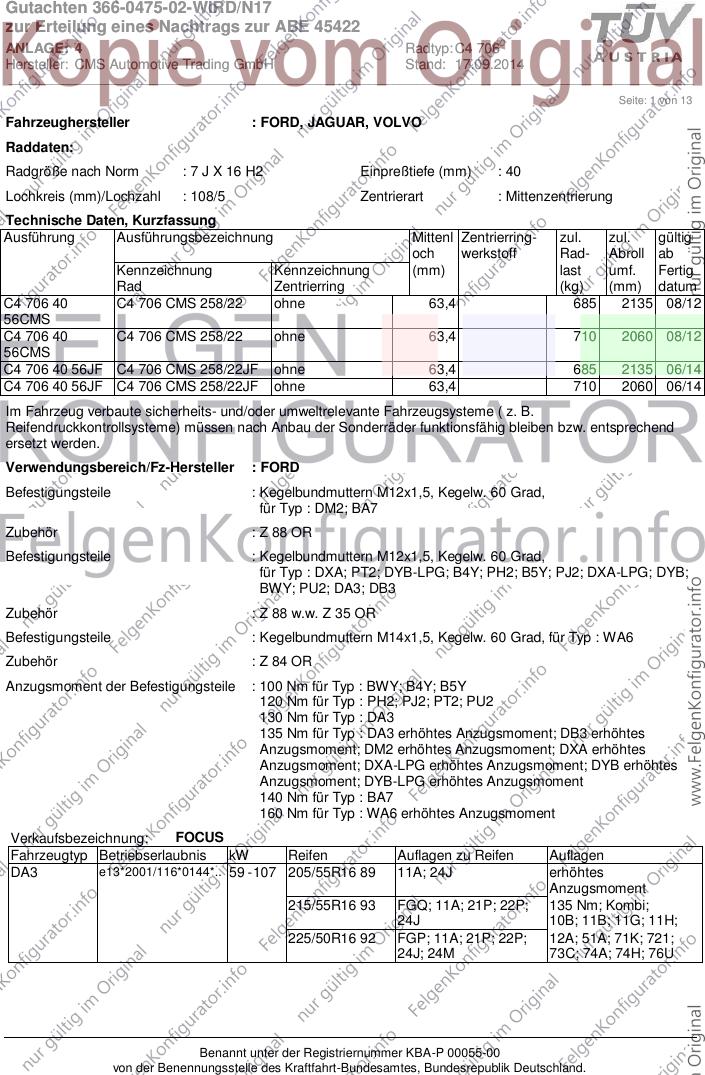

Seite: 1 von 13
Fahrzeughersteller : FORD, JAGUAR, VOLVO
Raddaten:
Radgröße nach Norm : 7 J X 16 H2 Einpreßtiefe (mm) : 40
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
C4 706 40 C4 706 CMS 258/22 ohne 63,4 685 2135 08/12
56CMS
C4 706 40 C4 706 CMS 258/22 ohne 63,4 710 2060 08/12
56CMS
C4 706 40 56JF C4 706 CMS 258/22JF ohne 63,4 685 2135 06/14
C4 706 40 56JF C4 706 CMS 258/22JF ohne 63,4 710 2060 06/14
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : DM2; BA7
Zubehör : Z 88 OR
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : DXA; PT2; DYB-LPG; B4Y; PH2; B5Y; PJ2; DXA-LPG; DYB;
BWY; PU2; DA3; DB3
Zubehör : Z 88 w.w. Z 35 OR
Befestigungsteile : Kegelbundmuttern M14x1,5, Kegelw. 60 Grad, für Typ : WA6
Zubehör : Z 84 OR
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : BWY; B4Y; B5Y
120 Nm für Typ : PH2; PJ2; PT2; PU2
130 Nm für Typ : DA3
135 Nm für Typ : DA3 erhöhtes Anzugsmoment; DB3 erhöhtes
Anzugsmoment; DM2 erhöhtes Anzugsmoment; DXA erhöhtes
Anzugsmoment; DXA-LPG erhöhtes Anzugsmoment; DYB erhöhtes
Anzugsmoment; DYB-LPG erhöhtes Anzugsmoment
140 Nm für Typ : BA7
160 Nm für Typ : WA6 erhöhtes Anzugsmoment
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA3 e13*2001/116*0144*.. 59 - 107 205/55R16 89 11A; 24J erhöhtes
Anzugsmoment
215/55R16 93 FGQ; 11A; 21P; 22P; 135 Nm; Kombi;
24J 10B; 11B; 11G; 11H;
225/50R16 92 FGP; 11A; 21P; 22P; 12A; 51A; 71K; 721;
24J; 24M 73C; 74A; 74H; 76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0475-02-WIRD/N17
zur Erteilung eines Nachtrags zur ABE 45422
ANLAGE: 4 Radtyp: C4 706
Hersteller: CMS Automotive Trading GmbH Stand: 17.09.2014
__________________________________________________________________________________________________________________
Seite: 2 von 13
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA3 e13*2001/116*0144*.. 166 205/55R16 51G; 52J erhöhtes
Anzugsmoment
135 Nm; Nur Ford
Focus ST; Schrägheck;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 76Z
DA3 e13*2001/116*0144*.. 59 - 107 205/55R16 89 11A; 24J; 24M Schrägheck;
215/55R16 93 FGQ; 11A; 21P; 22P; 10B; 11B; 11G; 11H;
24J; 24M 12A; 51A; 71K; 721;
225/50R16 92 FGP; 11A; 21P; 22P; 73C; 74A; 74H; 76U
24J; 24M
DB3 e13*2001/116*0157*.. 74 - 107 205/55R16 11A; 24M; 51G erhöhtes
Anzugsmoment
215/55R16 93 11A; 24M 135 Nm; Ford Focus
225/50R16 92 11A; 24J; 24M Coupe-Cabriolet;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 76U
DB3 e13*2001/116*0157*.. 59 - 107 205/55R16 89 11A; 24J; 24M erhöhtes
Anzugsmoment
215/55R16 93 FGQ; 11A; 21P; 22P; 135 Nm; Stufenheck;
24J; 24M 10B; 11B; 11G; 11H;
225/50R16 92 FGP; 11A; 21P; 22P; 12A; 51A; 71K; 721;
24J; 24M 73C; 74A; 74H; 76U
DYB e13*2007/46*1138*.. 63 - 134 205/50R16 91 51J erhöhtes
Anzugsmoment
205/55R16 91 51J 135 Nm; Kombi;
205/60R16 92 51J Schrägheck;
215/55R16 93 11A; 245 Frontantrieb;
225/50R16 92 11A; 245; 248; 26P; 10B; 11B; 11G; 11H;
57T 12A; 51A; 71K; 721;
225/55R16 95 11A; 245; 248; 26P 729; 73C; 74A; 74H;
76U
Verkaufsbezeichnung: FOCUS STH, FOCUS TURNIER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-LPG e13*2007/46*1289*.. 63 - 134 205/50R16 91 51J erhöhtes
Anzugsmoment
205/55R16 91 51J 135 Nm; Kombi;
205/60R16 92 51J Schrägheck;
215/55R16 93 11A; 245 Frontantrieb;
225/50R16 92 11A; 245; 248; 26P; 10B; 11B; 11G; 11H;
57T 12A; 51A; 71K; 721;
225/55R16 95 11A; 245; 248; 26P 729; 73C; 74A; 74H;
76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0475-02-WIRD/N17
zur Erteilung eines Nachtrags zur ABE 45422
ANLAGE: 4 Radtyp: C4 706
Hersteller: CMS Automotive Trading GmbH Stand: 17.09.2014
__________________________________________________________________________________________________________________

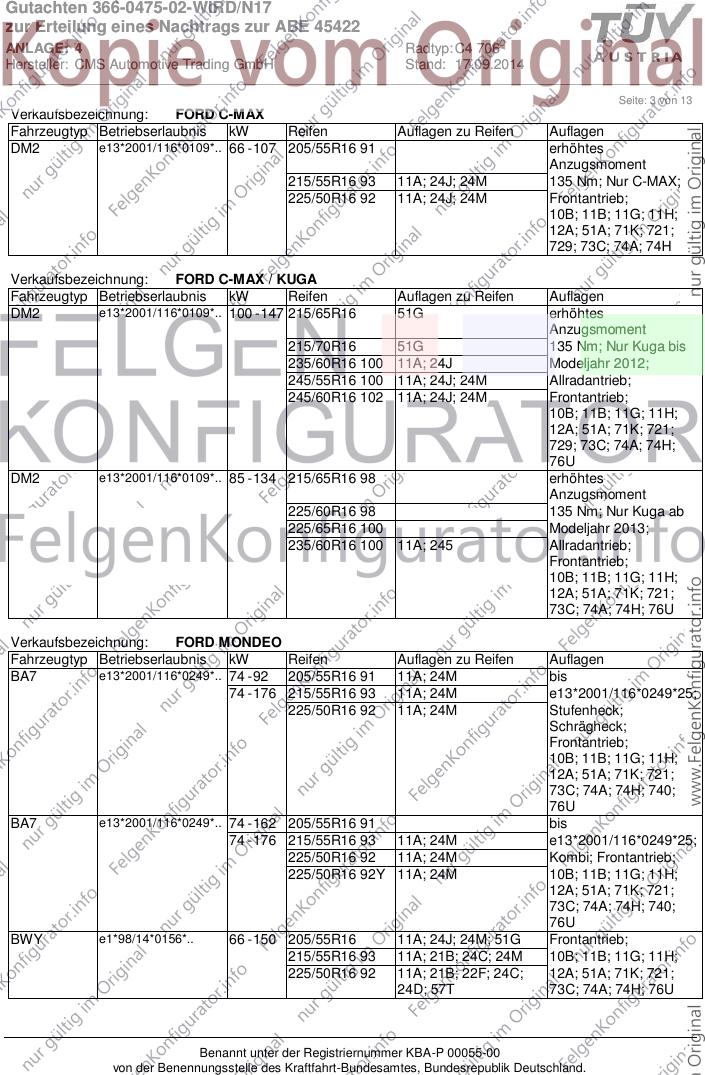

Seite: 3 von 13
Verkaufsbezeichnung: FORD C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 66 - 107 205/55R16 91 erhöhtes
Anzugsmoment
215/55R16 93 11A; 24J; 24M 135 Nm; Nur C-MAX;
225/50R16 92 11A; 24J; 24M Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 100 - 147 215/65R16 51G erhöhtes
Anzugsmoment
215/70R16 51G 135 Nm; Nur Kuga bis
235/60R16 100 11A; 24J Modeljahr 2012;
245/55R16 100 11A; 24J; 24M Allradantrieb;
245/60R16 102 11A; 24J; 24M Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
76U
DM2 e13*2001/116*0109*.. 85 - 134 215/65R16 98 erhöhtes
Anzugsmoment
225/60R16 98 135 Nm; Nur Kuga ab
225/65R16 100 Modeljahr 2013;
235/60R16 100 11A; 245 Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 76U
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 74 - 92 205/55R16 91 11A; 24M bis
74 - 176 215/55R16 93 11A; 24M e13*2001/116*0249*25;
225/50R16 92 11A; 24M Stufenheck;
Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 740;
76U
BA7 e13*2001/116*0249*.. 74 - 162 205/55R16 91 bis
74 - 176 215/55R16 93 11A; 24M e13*2001/116*0249*25;
225/50R16 92 11A; 24M Kombi; Frontantrieb;
225/50R16 92Y 11A; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 740;
76U
BWY e1*98/14*0156*.. 66 - 150 205/55R16 11A; 24J; 24M; 51G Frontantrieb;
215/55R16 93 11A; 21B; 24C; 24M 10B; 11B; 11G; 11H;
225/50R16 92 11A; 21B; 22F; 24C; 12A; 51A; 71K; 721;
24D; 57T 73C; 74A; 74H; 76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0475-02-WIRD/N17
zur Erteilung eines Nachtrags zur ABE 45422
ANLAGE: 4 Radtyp: C4 706
Hersteller: CMS Automotive Trading GmbH Stand: 17.09.2014
__________________________________________________________________________________________________________________

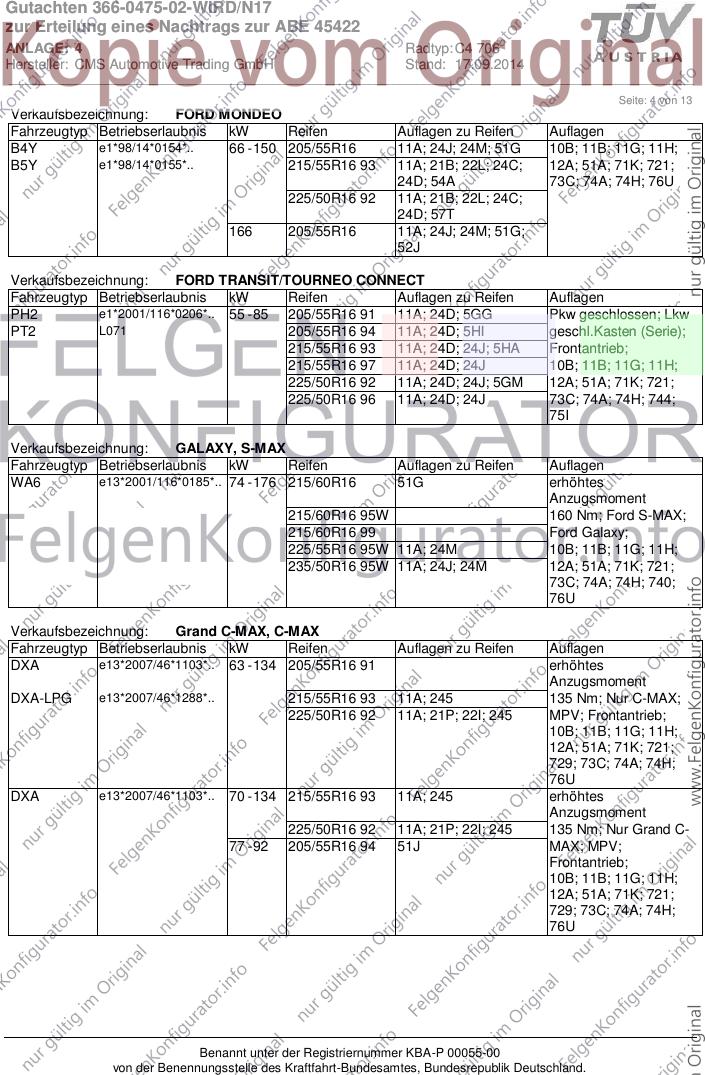

Seite: 4 von 13
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B4Y e1*98/14*0154*.. 66 - 150 205/55R16 11A; 24J; 24M; 51G 10B; 11B; 11G; 11H;
B5Y e1*98/14*0155*.. 215/55R16 93 11A; 21B; 22L; 24C; 12A; 51A; 71K; 721;
24D; 54A 73C; 74A; 74H; 76U
225/50R16 92 11A; 21B; 22L; 24C;
24D; 57T
166 205/55R16 11A; 24J; 24M; 51G;
52J
Verkaufsbezeichnung: FORD TRANSIT/TOURNEO CONNECT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PH2 e1*2001/116*0206*.. 55 - 85 205/55R16 91 11A; 24D; 5GG Pkw geschlossen; Lkw
PT2 L071 205/55R16 94 11A; 24D; 5HI geschl.Kasten (Serie);
215/55R16 93 11A; 24D; 24J; 5HA Frontantrieb;
215/55R16 97 11A; 24D; 24J 10B; 11B; 11G; 11H;
225/50R16 92 11A; 24D; 24J; 5GM 12A; 51A; 71K; 721;
225/50R16 96 11A; 24D; 24J 73C; 74A; 74H; 744;
75I
Verkaufsbezeichnung: GALAXY, S-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WA6 e13*2001/116*0185*.. 74 - 176 215/60R16 51G erhöhtes
Anzugsmoment
215/60R16 95W 160 Nm; Ford S-MAX;
215/60R16 99 Ford Galaxy;
225/55R16 95W 11A; 24M 10B; 11B; 11G; 11H;
235/50R16 95W 11A; 24J; 24M 12A; 51A; 71K; 721;
73C; 74A; 74H; 740;
76U
Verkaufsbezeichnung: Grand C-MAX, C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DXA e13*2007/46*1103*.. 63 - 134 205/55R16 91 erhöhtes
Anzugsmoment
DXA-LPG e13*2007/46*1288*.. 215/55R16 93 11A; 245 135 Nm; Nur C-MAX;
225/50R16 92 11A; 21P; 22I; 245 MPV; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
76U
DXA e13*2007/46*1103*.. 70 - 134 215/55R16 93 11A; 245 erhöhtes
Anzugsmoment
225/50R16 92 11A; 21P; 22I; 245 135 Nm; Nur Grand C-
77 - 92 205/55R16 94 51J MAX; MPV;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 74H;
76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0475-02-WIRD/N17
zur Erteilung eines Nachtrags zur ABE 45422
ANLAGE: 4 Radtyp: C4 706
Hersteller: CMS Automotive Trading GmbH Stand: 17.09.2014
__________________________________________________________________________________________________________________
Seite: 5 von 13
Verkaufsbezeichnung: TRANSIT/TOURNEO CONNECT
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
PJ2 e1*2001/116*0207*.. 55 - 85 205/55R16 91 11A; 24D; 5GG bis
PT2 e1*2007/46*0271*.. 205/55R16 94 11A; 24D; 5HI e1*2007/46*0272*03;
PU2 e1*2007/46*0272*.., 215/55R16 93 11A; 24D; 24J; 5HA bis
L072 215/55R16 97 11A; 24D; 24J e1*2001/116*0207*15;
225/50R16 92 11A; 24D; 24J; 5GM Pkw geschlossen; Lkw
225/50R16 96 11A; 24D; 24J geschl.Kasten (Serie);
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 744;
75I
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : JAGUAR
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Zubehör : Z 35 OR w.w. Z 35
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: JAGUAR X-TYPE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CF1 e11*98/14*0176*.. 96 - 170 215/55R16 93 11A; 21B; 21L; 22B; erhöhtes
22G; 24J; 24M; 51J Anzugsmoment
120 Nm; Limousine;
225/50R16 92 11A; 21B; 22B; 22G; 10B; 11B; 11G; 11H;
24J; 24M; 362; 51J 12A; 51A; 71K; 721;
98 - 170 205/55R16 11A; 21B; 22B; 24M; 73C; 74A; 74H; 740
51G; 51J
CF1 e11*98/14*0176*.. 96 - 170 215/55R16 93 11A; 21B; 21L; 22B; erhöhtes
22G; 24J; 51J Anzugsmoment
120 Nm; Kombi;
225/50R16 92 11A; 21B; 22B; 22G; 10B; 11B; 11G; 11H;
24J; 24M; 362; 51J 12A; 51A; 71K; 721;
98 - 170 205/55R16 11A; 21B; 22B; 51G; 73C; 74A; 74H; 740
51J
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme ( z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Verwendungsbereich/Fz-Hersteller : VOLVO
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : M-2D; M
Zubehör : Z 35 OR
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 32 mm, Kegelw. 60 Grad,
für Typ : B; A; F; A-2D; B-2D
Zubehör : Serienschrauben
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0475-02-WIRD/N17
zur Erteilung eines Nachtrags zur ABE 45422
ANLAGE: 4 Radtyp: C4 706
Hersteller: CMS Automotive Trading GmbH Stand: 17.09.2014
__________________________________________________________________________________________________________________
Seite: 6 von 13
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : M erhöhtes Anzugsmoment; M-2D erhöhtes
Anzugsmoment
140 Nm für Typ : A; A-2D; B; B-2D; F
Verkaufsbezeichnung: C30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M-2D e1*2001/116*0427*.. 73 - 169 195/60R16 89W erhöhtes
Anzugsmoment
205/55R16 91 11A; 24J; 24M 120 Nm; VOLVO C30
215/50R16 90 11A; 24J; 24M (Coupe); Frontantrieb;
215/55R16 93 11A; 24J; 24M 10B; 11B; 11G; 11H;
225/50R16 92 11A; 24J; 24M 12A; 51A; 71K; 721;
73C; 74A; 74H; 740;
76U
Verkaufsbezeichnung: VOLVO S40, V50, C70, C30,V40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M e4*2001/116*0076*.. 84 - 187 205/60R16 92 124 erhöhtes
Anzugsmoment
205/65R16 95 12A 120 Nm; VOLVO V40
215/55R16 93 11A; 12A; 245 CrossCountry;
215/60R16 95 11A; 12A; 245 Allradantrieb;
225/55R16 95 11A; 12A; 24J Frontantrieb;
235/50R16 95 11A; 12A; 22P; 24J; 10B; 11B; 11G; 11H;
248; 26P 51A; 71K; 721; 73C;
235/55R16 98 11A; 12A; 22P; 24J; 74A; 74H; 740; 76U
248; 26P
245/50R16 97 11A; 12A; 22P; 241;
246; 248; 26P; 27H
M e4*2001/116*0076*.. 84 195/60R16 89 122 erhöhtes
Anzugsmoment
84 - 157 205/55R16 91 12I 120 Nm; VOLVO V40;
215/50R16 90 12A Frontantrieb;
84 - 187 205/55R16 91W 12I 10B; 11B; 11G; 11H;
215/50R16 90W 12A 51A; 71K; 721; 73C;
215/55R16 93 12A 74A; 74H; 740; 76U
225/50R16 92 11A; 12A; 245; 248
M e4*2001/116*0076*.. 73 - 169 195/60R16 89W erhöhtes
Anzugsmoment
205/55R16 91 11A; 24J; 24M 120 Nm; VOLVO C30
215/50R16 90 11A; 24J; 24M (Coupe); Frontantrieb;
215/55R16 93 11A; 24J; 24M 10B; 11B; 11G; 11H;
225/50R16 92 11A; 24J; 24M 12A; 51A; 71K; 721;
73C; 74A; 74H; 740;
76U
M e4*2001/116*0076*.. 73 - 169 195/60R16 89W erhöhtes
Anzugsmoment
205/55R16 90 120 Nm; VOLVO S40,
215/55R16 93 11A; 22I; 24J; 24M V50; Kombi; Limousine;
225/50R16 92 11A; 22I; 24J; 24M Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 74H; 740;
76U
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0475-02-WIRD/N17
zur Erteilung eines Nachtrags zur ABE 45422
ANLAGE: 4 Radtyp: C4 706
Hersteller: CMS Automotive Trading GmbH Stand: 17.09.2014
__________________________________________________________________________________________________________________

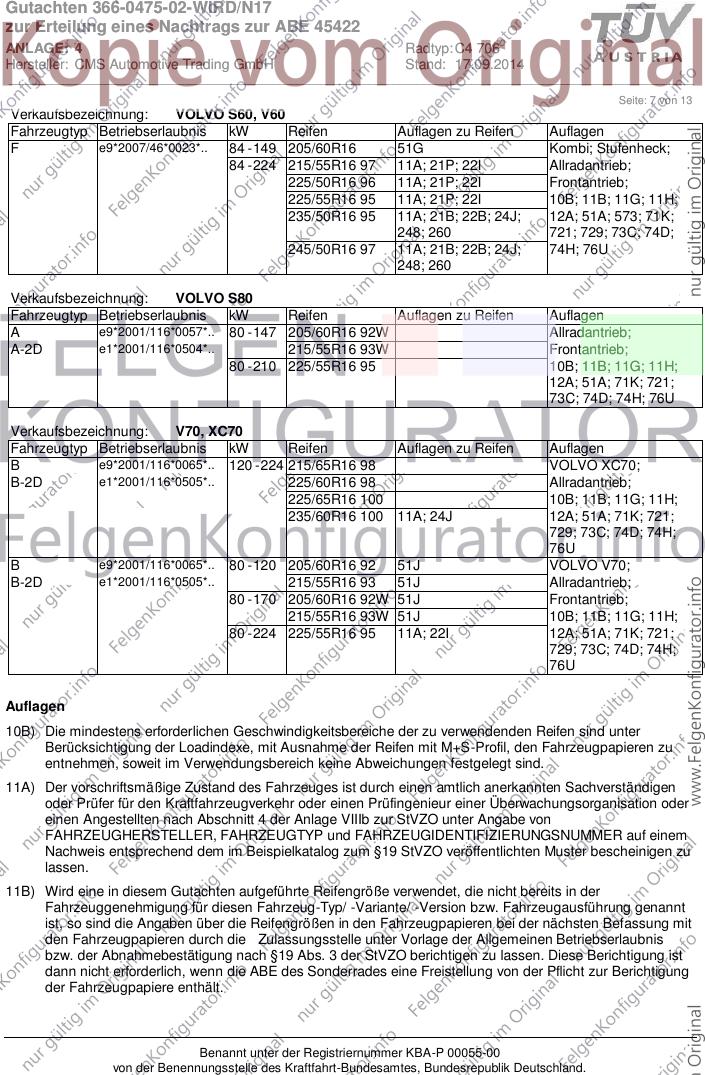

Seite: 7 von 13
Verkaufsbezeichnung: VOLVO S60, V60
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F e9*2007/46*0023*.. 84 - 149 205/60R16 51G Kombi; Stufenheck;
84 - 224 215/55R16 97 11A; 21P; 22I Allradantrieb;
225/50R16 96 11A; 21P; 22I Frontantrieb;
225/55R16 95 11A; 21P; 22I 10B; 11B; 11G; 11H;
235/50R16 95 11A; 21B; 22B; 24J; 12A; 51A; 573; 71K;
248; 260 721; 729; 73C; 74D;
245/50R16 97 11A; 21B; 22B; 24J; 74H; 76U
248; 260
Verkaufsbezeichnung: VOLVO S80
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A e9*2001/116*0057*.. 80 - 147 205/60R16 92W Allradantrieb;
A-2D e1*2001/116*0504*.. 215/55R16 93W Frontantrieb;
80 - 210 225/55R16 95 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74D; 74H; 76U
Verkaufsbezeichnung: V70, XC70
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B e9*2001/116*0065*.. 120 - 224 215/65R16 98 VOLVO XC70;
B-2D e1*2001/116*0505*.. 225/60R16 98 Allradantrieb;
225/65R16 100 10B; 11B; 11G; 11H;
235/60R16 100 11A; 24J 12A; 51A; 71K; 721;
729; 73C; 74D; 74H;
76U
B e9*2001/116*0065*.. 80 - 120 205/60R16 92 51J VOLVO V70;
B-2D e1*2001/116*0505*.. 215/55R16 93 51J Allradantrieb;
80 - 170 205/60R16 92W 51J Frontantrieb;
215/55R16 93W 51J 10B; 11B; 11G; 11H;
80 - 224 225/55R16 95 11A; 22I 12A; 51A; 71K; 721;
729; 73C; 74D; 74H;
76U
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0475-02-WIRD/N17
zur Erteilung eines Nachtrags zur ABE 45422
ANLAGE: 4 Radtyp: C4 706
Hersteller: CMS Automotive Trading GmbH Stand: 17.09.2014
__________________________________________________________________________________________________________________

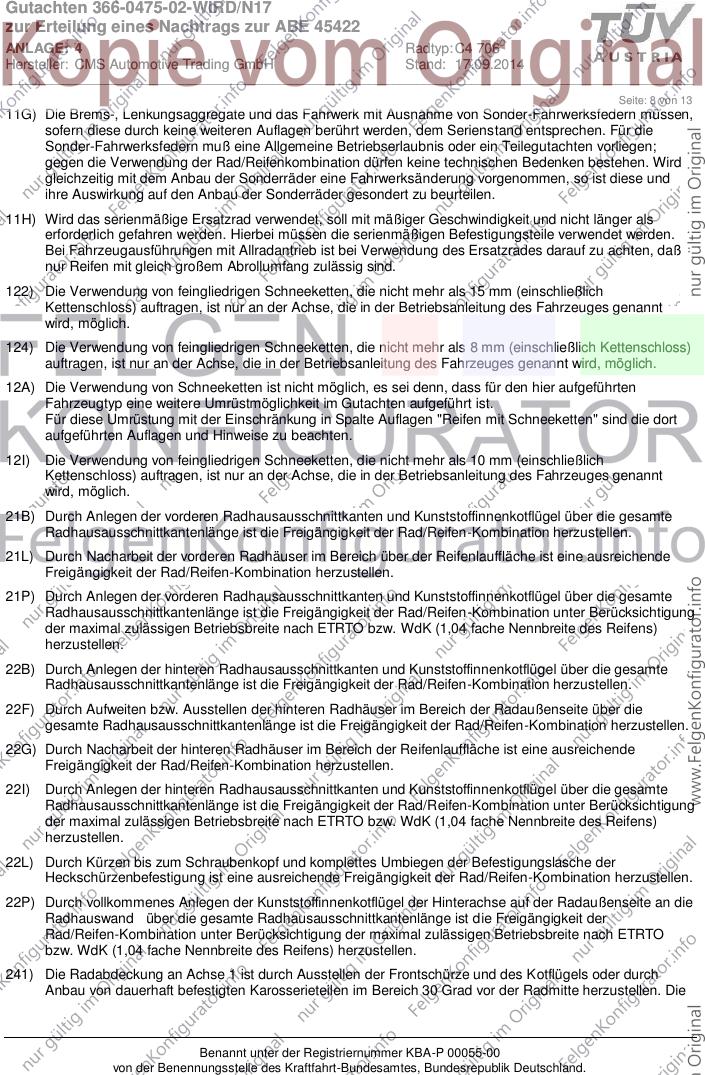

Seite: 8 von 13
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
122) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 15 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
124) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 8 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12I) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 10 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21L) Durch Nacharbeit der vorderen Radhäuser im Bereich über der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22F) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22G) Durch Nacharbeit der hinteren Radhäuser im Bereich der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22P) Durch vollkommenes Anlegen der Kunststoffinnenkotflügel der Hinterachse auf der Radaußenseite an die
Radhauswand über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
241) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Die
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0475-02-WIRD/N17
zur Erteilung eines Nachtrags zur ABE 45422
ANLAGE: 4 Radtyp: C4 706
Hersteller: CMS Automotive Trading GmbH Stand: 17.09.2014
__________________________________________________________________________________________________________________
Seite: 9 von 13
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
246) Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen. Je nach Rüstzustand
des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.) kann es möglich sein,
dass die Radabdeckung ausreichend ist. Die gesamte Breite der Rad/Reifenkombination muss, unter
Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens),
im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
260) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0475-02-WIRD/N17
zur Erteilung eines Nachtrags zur ABE 45422
ANLAGE: 4 Radtyp: C4 706
Hersteller: CMS Automotive Trading GmbH Stand: 17.09.2014
__________________________________________________________________________________________________________________

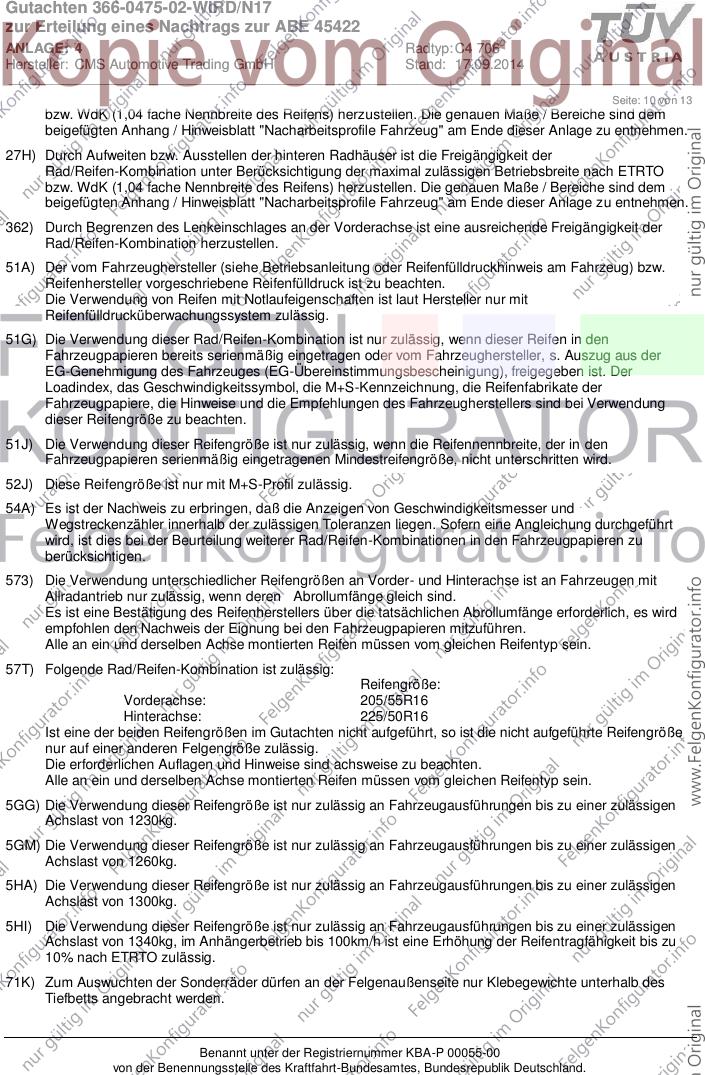

Seite: 10 von 13
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27H) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
362) Durch Begrenzen des Lenkeinschlages an der Vorderachse ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der
Fahrzeugpapiere, die Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung
dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R16
Hinterachse: 225/50R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1230kg.
5GM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1260kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0475-02-WIRD/N17
zur Erteilung eines Nachtrags zur ABE 45422
ANLAGE: 4 Radtyp: C4 706
Hersteller: CMS Automotive Trading GmbH Stand: 17.09.2014
__________________________________________________________________________________________________________________

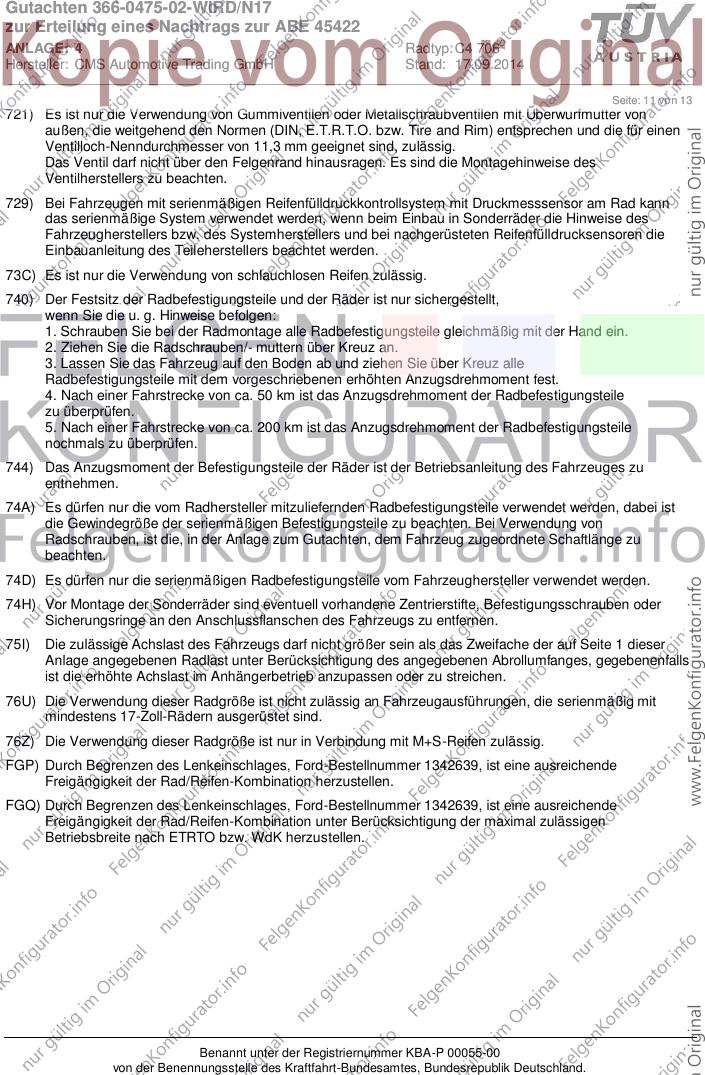

Seite: 11 von 13
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
744) Das Anzugsmoment der Befestigungsteile der Räder ist der Betriebsanleitung des Fahrzeuges zu
entnehmen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
74H) Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
FGP) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer 1342639, ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
FGQ) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer 1342639, ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen
Betriebsbreite nach ETRTO bzw. WdK herzustellen.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0475-02-WIRD/N17
zur Erteilung eines Nachtrags zur ABE 45422
ANLAGE: 4 Radtyp: C4 706
Hersteller: CMS Automotive Trading GmbH Stand: 17.09.2014
__________________________________________________________________________________________________________________

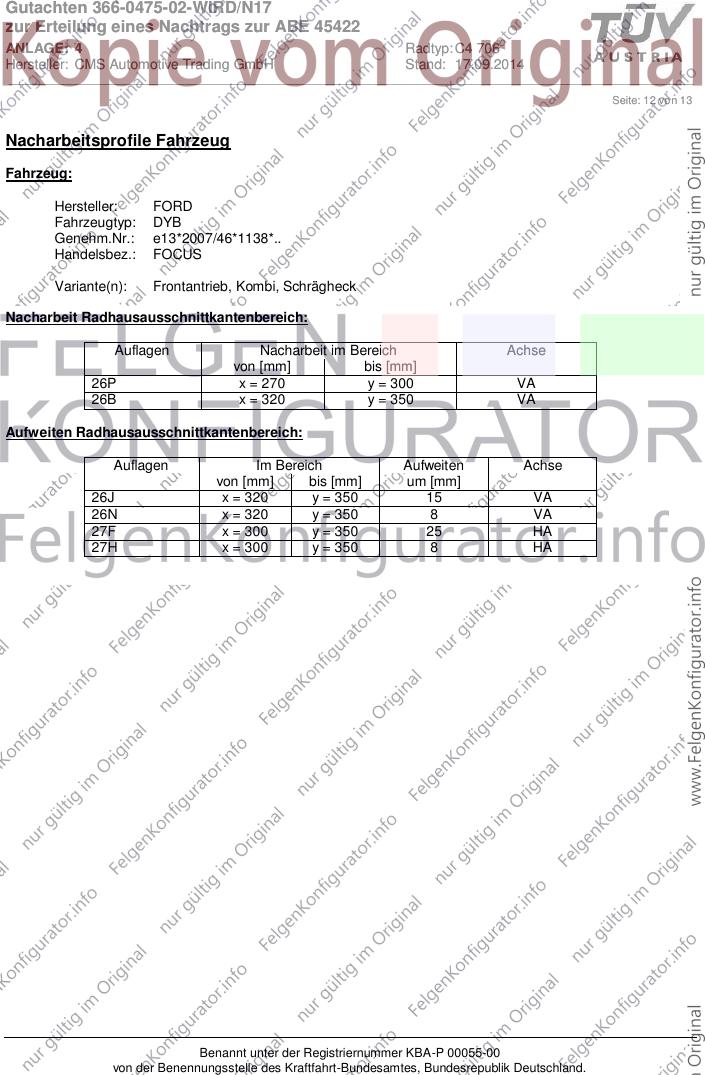

Seite: 12 von 13
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DYB
Genehm.Nr.: e13*2007/46*1138*..
Handelsbez.: FOCUS
Variante(n): Frontantrieb, Kombi, Schrägheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 270 y = 300 VA
26B x = 320 y = 350 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 320 y = 350 15 VA
26N x = 320 y = 350 8 VA
27F x = 300 y = 350 25 HA
27H x = 300 y = 350 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0475-02-WIRD/N17
zur Erteilung eines Nachtrags zur ABE 45422
ANLAGE: 4 Radtyp: C4 706
Hersteller: CMS Automotive Trading GmbH Stand: 17.09.2014
__________________________________________________________________________________________________________________
Seite: 13 von 13
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: M
Genehm.Nr.: e4*2001/116*0076*..
Handelsbez.: VOLVO S40, V50, C70, C30,V40
Variante(n): Frontantrieb, Kombi
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 370 y = 350 VA
26P x = 320 y = 300 VA
27B x = 250 y = 300 HA
27I x = 210 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 370 y = 350 15 VA
26N x = 370 y = 350 8 VA
27F x = 250 y = 300 15 HA
27H x = 250 y = 300 8 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
