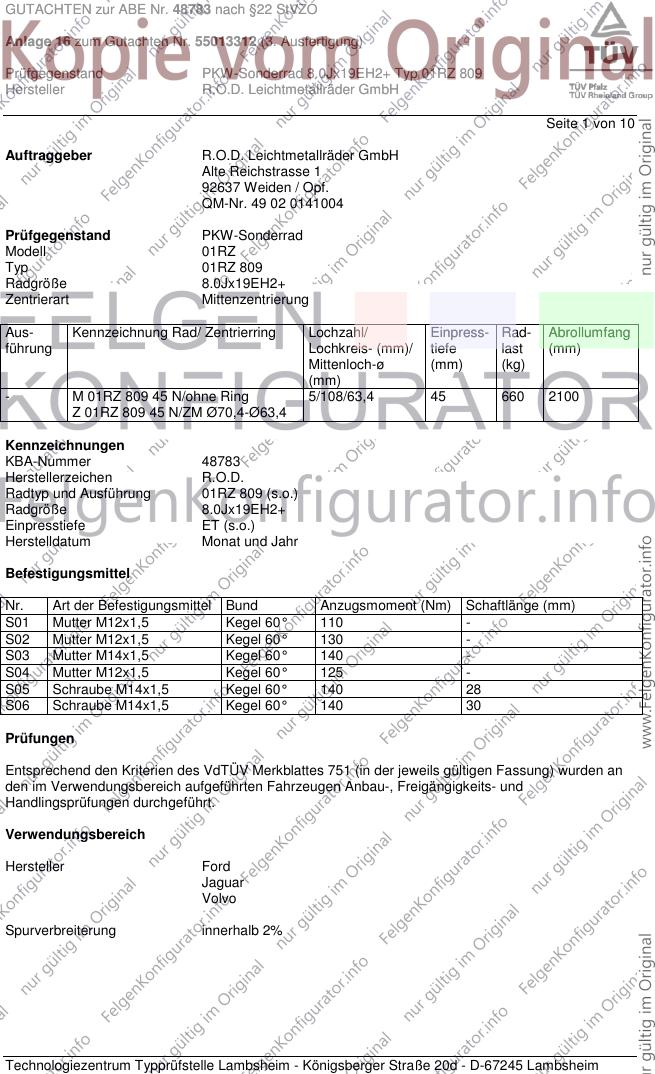

GUTACHTEN zur ABE Nr. 48783 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55013312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19EH2+ Typ 01RZ 809
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 1 von 10
Auftraggeber R.O.D. Leichtmetallräder GmbH
Alte Reichstrasse 1
92637 Weiden / Opf.
QM-Nr. 49 02 0141004
Prüfgegenstand PKW-Sonderrad
Modell 01RZ
Typ 01RZ 809
Radgröße 8.0Jx19EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- M 01RZ 809 45 N/ohne Ring 5/108/63,4 45 660 2100
Z 01RZ 809 45 N/ZM Ø70,4-Ø63,4
Kennzeichnungen
KBA-Nummer 48783
Herstellerzeichen R.O.D.
Radtyp und Ausführung 01RZ 809 (s.o.)
Radgröße 8.0Jx19EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Mutter M12x1,5 Kegel 60° 110 -
S02 Mutter M12x1,5 Kegel 60° 130 -
S03 Mutter M14x1,5 Kegel 60° 140 -
S04 Mutter M12x1,5 Kegel 60° 125 -
S05 Schraube M14x1,5 Kegel 60° 140 28
S06 Schraube M14x1,5 Kegel 60° 140 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48783 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55013312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19EH2+ Typ 01RZ 809
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 225/35R19 K25 K41 K46 T88 0A1 A01 A02
DM2 A04 A05 A08
e13*2001/116*0109*. A09 A12 A18
B02 S01
Ford C-Max 70-134 225/35R19 T84 T88 0A1 A02 A04
(Compact) 70-134 235/35R19 A01 K1a K2b T87 T91 A05 A08 A09
DXA 70-134 245/30R19 A01 K1a K1b K2b K5d T89 A12 A18 A58
e13*2007/46*1103*.. B02 KoS S02
Ford Focus 59-166 225/35R19 Car Flh Sth T84 T88 0A1 A02 A04
DA3, DB3 59-92,107 215/35R19 Flh Sth T85 A05 A08 A09
e13*2001/116* A12 A18 B02
0144,0157*.. S02
Ford Focus 63-134 215/35R19 T85 0A1 A02 A04
DYB 63-134 225/35R19 T84 T88 A05 A08 A09
e13*2007/46*1138*.. 63-134 235/35R19 T87 T91 A12 A18 A58
63-134 245/30R19 A01 K1a K8d T89 Car Flh Lim
S02
Ford Focus Cabrio 74-107 225/35R19 K56 T88 0A1 A01 A02
DB3 A04 A05 A08
e13*2001/116*0157*. A09 A12 A18
B02 Cbo S02
Ford Focus RS 224, 257 225/35R19 M+S T88 0A1 A02 A04
DA3, DA3-RS 224, 257 235/35R19 A01 K3s M+S A05 A08 A09
e13*2001/116*0144*. A12 A18 A58
e13*2001/116*1010*. B02 Flh S02
Ford Focus ST 184 225/35R19 M+S T88 0A1 A02 A04
DYB 184 235/35R19 A05 A08 A09
e13*2007/46*1138*.. 184 245/30R19 A01 K1a K8d T89 A12 A18 A58
Car Flh S02
Ford Galaxy 74-149 235/40R19 T96 135 0A1 A02 A04
WA6 A05 A08 A09
e13*2001/116*0185*. A12 A18 A58
B02 S03
Ford Kuga (I) 100-147 235/45R19 0A1 A02 A04
DM2 100-147 245/40R19 A05 A08 A09
e13*2001/116* 100-147 245/45R19 A12 A18 A57
0109*19-31 B02 S02
Ford Kuga (II) 85-134 225/45R19 0A1 A02 A04
DM2 85-134 235/40R19 A05 A08 A09
e13*2001/116* 85-134 235/45R19 A12 A18 A57
0109*31-.. 85-134 245/40R19 S02
- Modell 2013 85-134 245/45R19 A01 G01
Ford Mondeo 66-166 225/35R19 K1c K2b K56 T84 T88 0A1 A01 A02
B4Y, B5Y A04 A05 A08
e1*98/14* A09 A12 A18
0154,0155*.. A58 B02 Flh
Sth S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48783 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55013312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19EH2+ Typ 01RZ 809
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo 74-176 235/35R19 A01 G40 T87 T91 0A1 A02 A04
BA7 74-176 235/35R19 R69 T87 T91 A05 A08 A09
e13*2001/116*0249*. 74-176 235/40R19 A01 G81 R69 A12 A18 A58
- incl. MJ 2011 74-176 235/40R19 R09 R92 B02 Flh Lim
74-176 245/30R19 A01 K2b T89 S02
74-176 245/35R19 A01 G81 K2b T89 T93
81,92,107 225/35R19 A01 G40 T88
81,92,107 225/35R19 R69 T88
Ford Mondeo Turnier 74-176 235/35R19 A01 G40 T87 T91 0A1 A02 A04
BA7 74-176 235/35R19 R69 T87 T91 A05 A08 A09
e13*2001/116*0249*. 74-176 235/40R19 A01 G81 R69 T92 T96 A12 A18 A58
- incl. MJ 2011 74-176 235/40R19 R09 R92 T92 T96 B02 Car S02
74-176 245/35R19 A01 G81 K2b T89 T93
81,92 225/35R19 A01 G40 T88
81,92 245/30R19 A01 K2b T89
Ford Mondeo Turnier 66-166 225/35R19 K1a T88 0A1 A01 A02
BWY 66-166 235/35R19 G01 K1c K2b K46 T87 T91 A04 A05 A08
e1*98/14*0156*.. A09 A12 A18
A58 B02 Car
S01
Ford S-Max 74-176 225/40R19 T93 136 0A1 A02 A04
WA6 74-176 235/40R19 T92 T96 135 A05 A08 A09
e13*2001/116*0185*. 74-176 245/35R19 T93 138 A12 A18 A58
B02 S03
Jaguar S-Type 147-219 235/35R19 K42 R37 T91 0A1 A01 A02
CCX 147-219 245/35R19 K1a K42 T93 A04 A05 A08
e11*98/14*0115*.. A09 A12 A18
B02 K45 K56
S04
Jaguar X-Type 96-170 225/35R19 K1a K2b K41 K42 K45 K46 L02 T88 0A1 A01 A02
CF1 Y16 A04 A05 A08
e11*98/14*0176*.. A09 A12 A18
B02 Lim S01
Jaguar XF 120-202 235/40R19 A10 0A1 A02 A04
CC9 120-202 235/45R19 A12 A05 A08 A09
e11*2001/116*0323*. 120-202 245/40R19 A10 A18 B03 Lim
S04
Jaguar XJ 152-291 245/40R19 R37 T94 T98 0A1 A02 A04
N*3 152-291 245/45R19 M+S R09 130 A05 A08 A09
e11*2001/116*0217*.. 152-291 255/40R19 A12 A18 B02
NBF S04
Volvo C30 73-169 225/35R19 K42 T84 T88 0A1 A01 A02
M, M-2D A04 A05 A08
e4*2001/116*0076*.., A09 A12 A18
e1*2001/116*0427*.. A58 B02 Com
S01
Volvo C70 100-169 225/35R19 T88 0A1 A02 A04
M 100-169 235/35R19 T87 T91 A05 A08 A09
e4*2001/116*0076 A12 A18 B02
*08-.. Cbo S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48783 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55013312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19EH2+ Typ 01RZ 809
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo S40, V50 73-169 225/35R19 K25 K42 K46 T84 T88 0A1 A01 A02
M A04 A05 A08
e4*2001/116*0076*.. A09 A12 A18
B02 Car Lim
S01
Volvo S60, V60 84-177 225/35R19 A58 T88 0A1 A02 A04
F, F-N2D 84-177 235/35R19 A01 K4i T87 T91 A05 A08 A09
e9*2007/46*0023*..; 84-177 245/30R19 A01 A58 K1a K1b K2b K4i K6f T89 A12 A18 A57
e13*2007/46*1157*.. 84-224 235/40R19 A01 G03 K4i Car Lim S06
84-224 245/35R19 A01 K1a K1b K2b K4i K6f T89 T93
Volvo S80 158,224 235/40R19 R09 T92 T96 0A1 A02 A04
A, A-2D 80-179 235/35R19 T91 A05 A08 A09
e9*2001/116*0057*.., 80-232 225/40R19 T93 A12 A18 S06
e1*2001/116*0504*.. 80-232 235/40R19 A01 G03 T92 T96
80-232 245/35R19 T93
Volvo V40 84 - 187 225/35R19 T84 T88 0A1 A02 A04
M, M-N2E 84 - 187 235/35R19 T87 T91 A05 A08 A09
e4*2001/116* A12 A18 A58
0076*27-..; Flh X4V S02
e13*2007/46*1337*..
Volvo V40 CC 84-187 225/40R19 A33 0A1 A02 A04
M, M-N2E 84-187 235/35R19 A90 T87 T91 A05 A08 A09
e4*2001/116* 84-187 245/35R19 A01 A12 K1a K1b A18 A57 Flh
0076*29..; S02
e13*2007/46*1337*..
- Cross Country
Volvo V60 Hybrid 158 235/40R19 G81 K4i T96 0A1 A01 A02
G 158 245/35R19 K1a K1b K2b K4i K6f T93 A04 A05 A08
e9*2007/46*0093*.. A09 A12 A18
A56 Car S05
Volvo V70 120-224 235/40R19 R09 T92 T96 0A1 A02 A04
B, /-2D, /-N2D, /-N2E 80-179 235/35R19 T91 A05 A08 A09
e9*2001/116*0065*..; 80-224 225/40R19 T93 A12 A18 Car
e1*2001/116*0505*..; 80-224 235/40R19 A01 G03 T92 T96 X7V S06
e1*2007/46*0495*..; 80-224 245/35R19 T93
e13*2007/46*1203*..
Volvo XC60 100-224 235/55R19 K1a 124 0A1 A01 A02
D, /-2D, /-N2D, /-N2E 100-224 245/50R19 K1c K2b 126 A04 A05 A08
e9*2001/116*0068*..; 100-224 255/45R19 K1a 128 A09 A12 A18
e1*2001/116*0507*..; 100-224 255/50R19 K1c K2b 124 A57 S06
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC70 120-224 225/45R19 T92 T96 0A1 A02 A04
B, /-2D, /-N2D, /-N2E 120-224 235/45R19 A05 A08 A09
e9*2001/116*0065*..; 120-224 245/40R19 A01 K1a A12 A18 Car
e1*2001/116*0505*..; KMV S06
e1*2007/46*0495*..;
e13*2007/46*1203*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48783 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55013312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19EH2+ Typ 01RZ 809
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 5 von 10
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
124 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1240 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
126 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1260 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
128 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1280 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
136 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1360 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48783 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55013312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19EH2+ Typ 01RZ 809
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 6 von 10
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B02 Vor Montage der Sonderräder sind eventuell vorhandene Zentrierstifte, Befestigungs-
Schrauben oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48783 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55013312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19EH2+ Typ 01RZ 809
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 7 von 10
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G81 Ist die Reifengröße 235/45R18 oder 235/40R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48783 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55013312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19EH2+ Typ 01RZ 809
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 8 von 10
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48783 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55013312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19EH2+ Typ 01RZ 809
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 9 von 10
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17 oder 235/40R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung
I, COC-Papier oder Bedienungsanleitung).
R92 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/45R18
oder 235/40R19 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

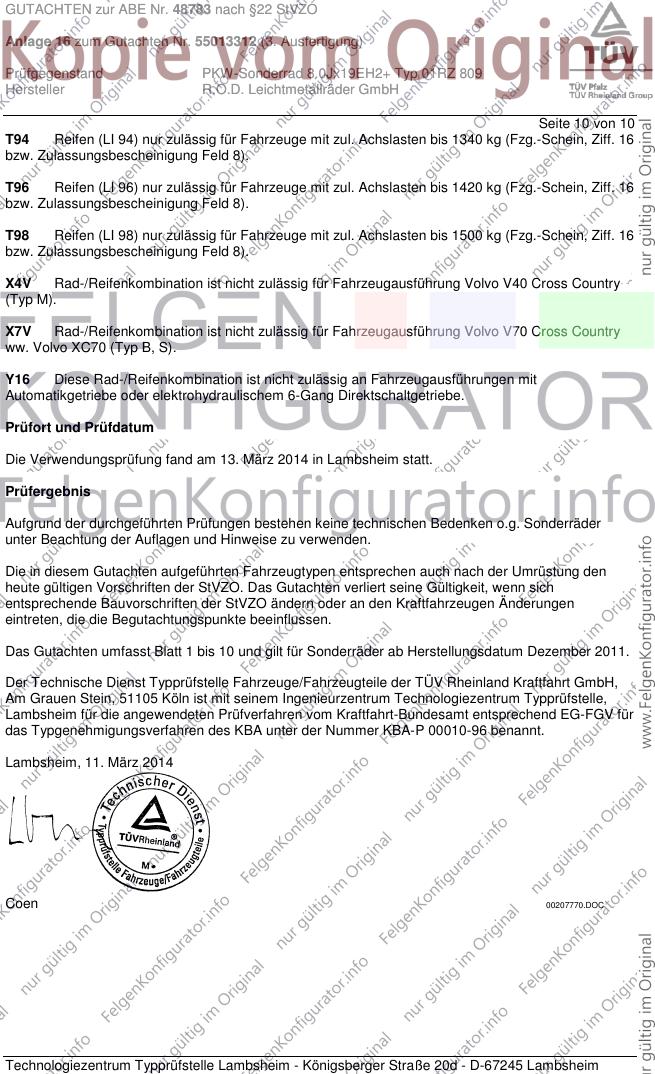

GUTACHTEN zur ABE Nr. 48783 nach §22 StVZO
Anlage 16 zum Gutachten Nr. 55013312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx19EH2+ Typ 01RZ 809
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 10 von 10
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem 6-Gang Direktschaltgetriebe.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 13. März 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Dezember 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 11. März 2014
Coen 00207770.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
