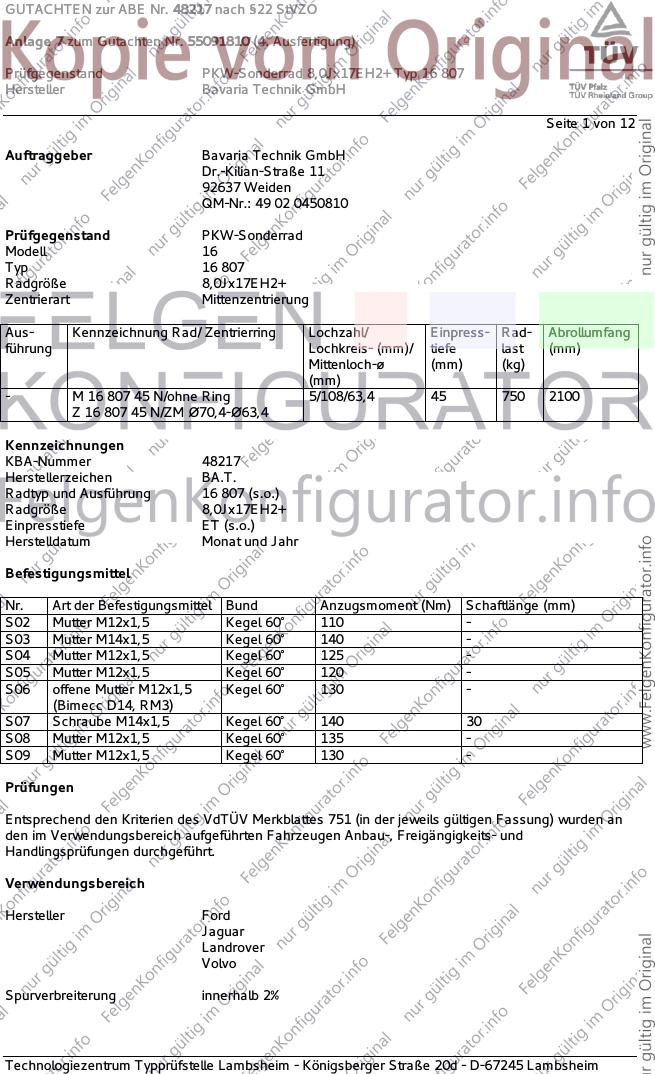

GUTACHTEN zur ABE Nr. 48217 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55091810 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ 16 807
Hersteller Bavaria Technik GmbH
Seite 1 von 12
Auftraggeber Bavaria Technik GmbH
Dr.-Kilian-Straße 11
92637 Weiden
QM-Nr.: 49 02 0450810
Prüfgegenstand PKW-Sonderrad
Modell 16
Typ 16 807
Radgröße 8,0Jx17EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- M 16 807 45 N/ohne Ring 5/108/63,4 45 750 2100
Z 16 807 45 N/ZM Ø70,4-Ø63,4
Kennzeichnungen
KBA-Nummer 48217
Herstellerzeichen BA.T.
Radtyp und Ausführung 16 807 (s.o.)
Radgröße 8,0Jx17EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Mutter M12x1,5 Kegel 60° 110 -
S03 Mutter M14x1,5 Kegel 60° 140 -
S04 Mutter M12x1,5 Kegel 60° 125 -
S05 Mutter M12x1,5 Kegel 60° 120 -
S06 offene Mutter M12x1,5 Kegel 60° 130 -
(Bimecc D14, RM3)
S07 Schraube M14x1,5 Kegel 60° 140 30
S08 Mutter M12x1,5 Kegel 60° 135 -
S09 Mutter M12x1,5 Kegel 60° 130 -
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Ford
Jaguar
Landrover
Volvo
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48217 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55091810 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ 16 807
Hersteller Bavaria Technik GmbH
Seite 2 von 12

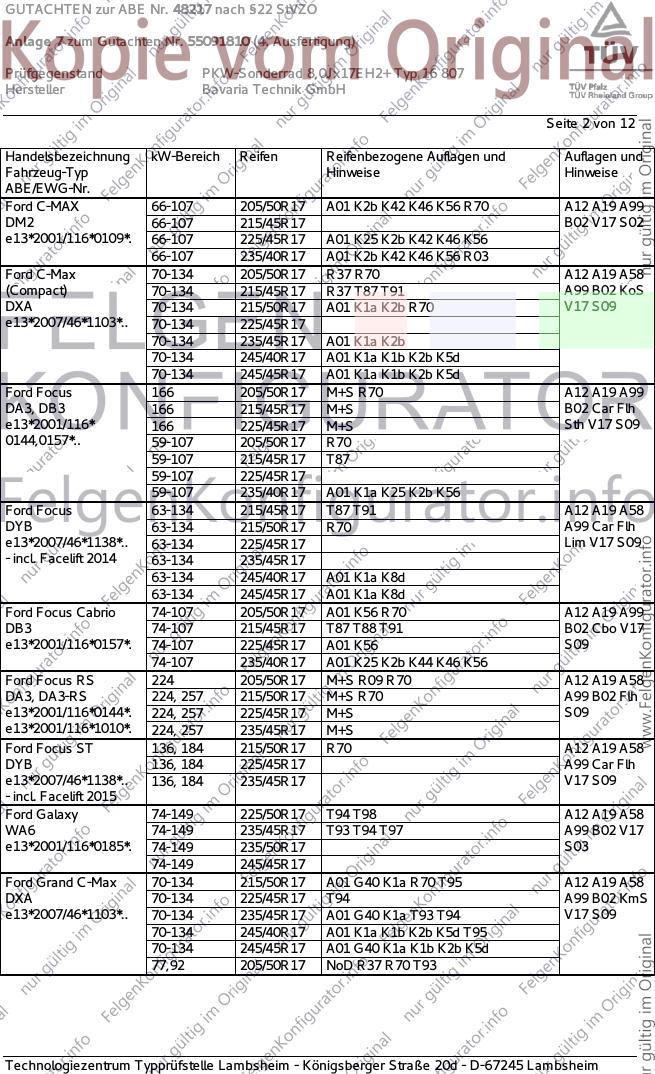

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford C-MAX 66-107 205/50R17 A01 K2b K42 K46 K56 R70 A12 A19 A99
DM2 66-107 215/45R17 B02 V17 S02
e13*2001/116*0109*. 66-107 225/45R17 A01 K25 K2b K42 K46 K56
66-107 235/40R17 A01 K2b K42 K46 K56 R03
Ford C-Max 70-134 205/50R17 R37 R70 A12 A19 A58
(Compact) 70-134 215/45R17 R37 T87 T91 A99 B02 KoS
DXA 70-134 215/50R17 A01 K1a K2b R70 V17 S09
e13*2007/46*1103*.. 70-134 225/45R17
70-134 235/45R17 A01 K1a K2b
70-134 245/40R17 A01 K1a K1b K2b K5d
70-134 245/45R17 A01 K1a K1b K2b K5d
Ford Focus 166 205/50R17 M+S R70 A12 A19 A99
DA3, DB3 166 215/45R17 M+S B02 Car Flh
e13*2001/116* 166 225/45R17 M+S Sth V17 S09
0144,0157*.. 59-107 205/50R17 R70
59-107 215/45R17 T87
59-107 225/45R17
59-107 235/40R17 A01 K1a K25 K2b K56
Ford Focus 63-134 215/45R17 T87 T91 A12 A19 A58
DYB 63-134 215/50R17 R70 A99 Car Flh
e13*2007/46*1138*.. 63-134 225/45R17 Lim V17 S09
- incl. Facelift 2014 63-134 235/45R17
63-134 245/40R17 A01 K1a K8d
63-134 245/45R17 A01 K1a K8d
Ford Focus Cabrio 74-107 205/50R17 A01 K56 R70 A12 A19 A99
DB3 74-107 215/45R17 T87 T88 T91 B02 Cbo V17
e13*2001/116*0157*. 74-107 225/45R17 A01 K56 S09
74-107 235/40R17 A01 K25 K2b K44 K46 K56
Ford Focus RS 224 205/50R17 M+S R09 R70 A12 A19 A58
DA3, DA3-RS 224, 257 215/50R17 M+S R70 A99 B02 Flh
e13*2001/116*0144*. 224, 257 225/45R17 M+S S09
e13*2001/116*1010*. 224, 257 235/45R17 M+S
Ford Focus ST 136, 184 215/50R17 R70 A12 A19 A58
DYB 136, 184 225/45R17 A99 Car Flh
e13*2007/46*1138*.. 136, 184 235/45R17 V17 S09
- incl. Facelift 2015
Ford Galaxy 74-149 225/50R17 T94 T98 A12 A19 A58
WA6 74-149 235/45R17 T93 T94 T97 A99 B02 V17
e13*2001/116*0185*. 74-149 235/50R17 S03
74-149 245/45R17
Ford Grand C-Max 70-134 215/50R17 A01 G40 K1a R70 T95 A12 A19 A58
DXA 70-134 225/45R17 T94 A99 B02 KmS
e13*2007/46*1103*.. 70-134 235/45R17 A01 G40 K1a T93 T94 V17 S09
70-134 245/40R17 A01 K1a K1b K2b K5d T95
70-134 245/45R17 A01 G40 K1a K1b K2b K5d
77,92 205/50R17 NoD R37 R70 T93
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48217 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55091810 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ 16 807
Hersteller Bavaria Technik GmbH
Seite 3 von 12

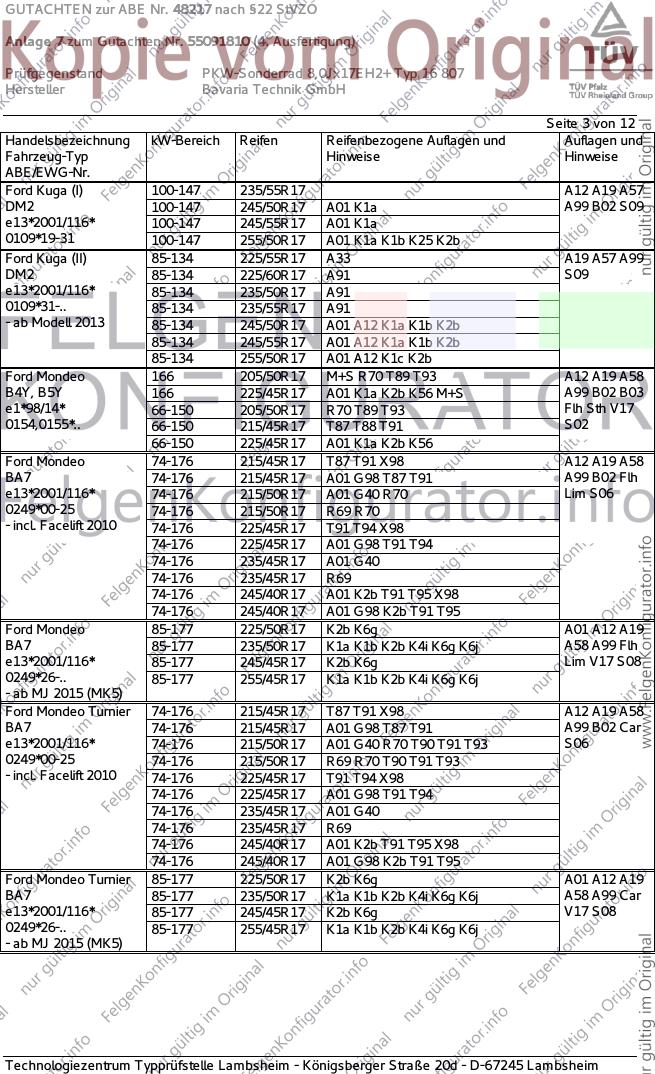

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Kuga (I) 100-147 235/55R17 A12 A19 A57
DM2 100-147 245/50R17 A01 K1a A99 B02 S09
e13*2001/116* 100-147 245/55R17 A01 K1a
0109*19-31 100-147 255/50R17 A01 K1a K1b K25 K2b
Ford Kuga (II) 85-134 225/55R17 A33 A19 A57 A99
DM2 85-134 225/60R17 A91 S09
e13*2001/116* 85-134 235/50R17 A91
0109*31-.. 85-134 235/55R17 A91
- ab Modell 2013 85-134 245/50R17 A01 A12 K1a K1b K2b
85-134 245/55R17 A01 A12 K1a K1b K2b
85-134 255/50R17 A01 A12 K1c K2b
Ford Mondeo 166 205/50R17 M+S R70 T89 T93 A12 A19 A58
B4Y, B5Y 166 225/45R17 A01 K1a K2b K56 M+S A99 B02 B03
e1*98/14* 66-150 205/50R17 R70 T89 T93 Flh Sth V17
0154,0155*.. 66-150 215/45R17 T87 T88 T91 S02
66-150 225/45R17 A01 K1a K2b K56
Ford Mondeo 74-176 215/45R17 T87 T91 X98 A12 A19 A58
BA7 74-176 215/45R17 A01 G98 T87 T91 A99 B02 Flh
e13*2001/116* 74-176 215/50R17 A01 G40 R70 Lim S06
0249*00-25 74-176 215/50R17 R69 R70
- incl. Facelift 2010 74-176 225/45R17 T91 T94 X98
74-176 225/45R17 A01 G98 T91 T94
74-176 235/45R17 A01 G40
74-176 235/45R17 R69
74-176 245/40R17 A01 K2b T91 T95 X98
74-176 245/40R17 A01 G98 K2b T91 T95
Ford Mondeo 85-177 225/50R17 K2b K6g A01 A12 A19
BA7 85-177 235/50R17 K1a K1b K2b K4i K6g K6j A58 A99 Flh
e13*2001/116* 85-177 245/45R17 K2b K6g Lim V17 S08
0249*26-.. 85-177 255/45R17 K1a K1b K2b K4i K6g K6j
- ab MJ 2015 (MK5)
Ford Mondeo Turnier 74-176 215/45R17 T87 T91 X98 A12 A19 A58
BA7 74-176 215/45R17 A01 G98 T87 T91 A99 B02 Car
e13*2001/116* 74-176 215/50R17 A01 G40 R70 T90 T91 T93 S06
0249*00-25 74-176 215/50R17 R69 R70 T90 T91 T93
- incl. Facelift 2010 74-176 225/45R17 T91 T94 X98
74-176 225/45R17 A01 G98 T91 T94
74-176 235/45R17 A01 G40
74-176 235/45R17 R69
74-176 245/40R17 A01 K2b T91 T95 X98
74-176 245/40R17 A01 G98 K2b T91 T95
Ford Mondeo Turnier 85-177 225/50R17 K2b K6g A01 A12 A19
BA7 85-177 235/50R17 K1a K1b K2b K4i K6g K6j A58 A99 Car
e13*2001/116* 85-177 245/45R17 K2b K6g V17 S08
0249*26-.. 85-177 255/45R17 K1a K1b K2b K4i K6g K6j
- ab MJ 2015 (MK5)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48217 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55091810 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ 16 807
Hersteller Bavaria Technik GmbH
Seite 4 von 12

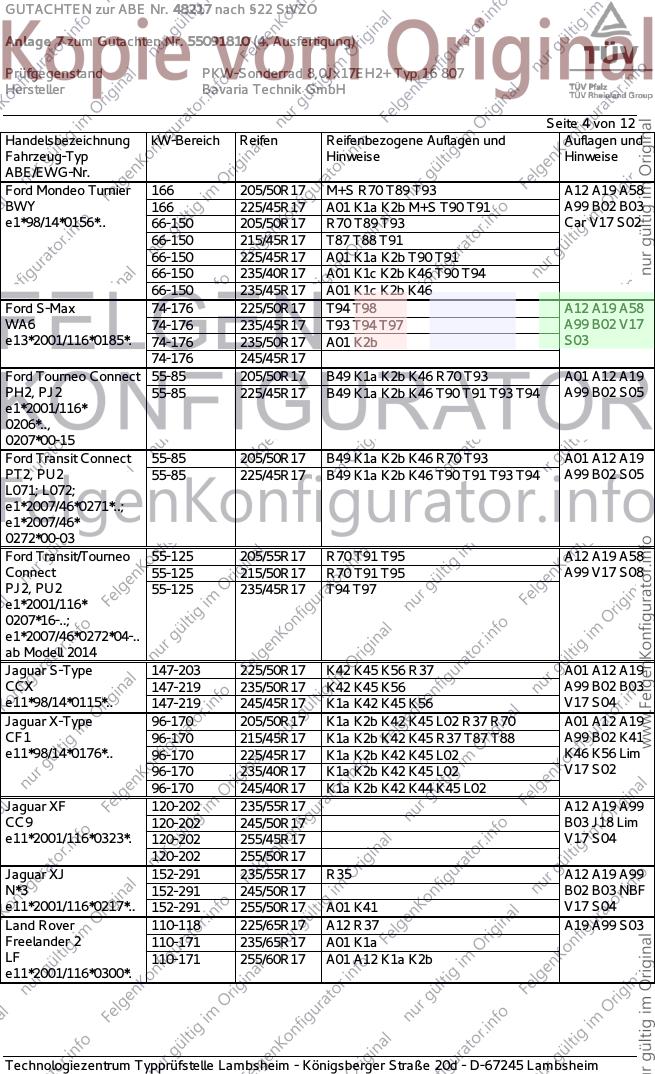

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ford Mondeo Turnier 166 205/50R17 M+S R70 T89 T93 A12 A19 A58
BWY 166 225/45R17 A01 K1a K2b M+S T90 T91 A99 B02 B03
e1*98/14*0156*.. 66-150 205/50R17 R70 T89 T93 Car V17 S02
66-150 215/45R17 T87 T88 T91
66-150 225/45R17 A01 K1a K2b T90 T91
66-150 235/40R17 A01 K1c K2b K46 T90 T94
66-150 235/45R17 A01 K1c K2b K46
Ford S-Max 74-176 225/50R17 T94 T98 A12 A19 A58
WA6 74-176 235/45R17 T93 T94 T97 A99 B02 V17
e13*2001/116*0185*. 74-176 235/50R17 A01 K2b S03
74-176 245/45R17
Ford Tourneo Connect 55-85 205/50R17 B49 K1a K2b K46 R70 T93 A01 A12 A19
PH2, PJ2 55-85 225/45R17 B49 K1a K2b K46 T90 T91 T93 T94 A99 B02 S05
e1*2001/116*
0206*..,
0207*00-15
Ford Transit Connect 55-85 205/50R17 B49 K1a K2b K46 R70 T93 A01 A12 A19
PT2, PU2 55-85 225/45R17 B49 K1a K2b K46 T90 T91 T93 T94 A99 B02 S05
L071; L072;
e1*2007/46*0271*..;
e1*2007/46*
0272*00-03
Ford Transit/Tourneo 55-125 205/55R17 R70 T91 T95 A12 A19 A58
Connect 55-125 215/50R17 R70 T91 T95 A99 V17 S08
PJ2, PU2 55-125 235/45R17 T94 T97
e1*2001/116*
0207*16-..;
e1*2007/46*0272*04-..
ab Modell 2014
Jaguar S-Type 147-203 225/50R17 K42 K45 K56 R37 A01 A12 A19
CCX 147-219 235/50R17 K42 K45 K56 A99 B02 B03
e11*98/14*0115*.. 147-219 245/45R17 K1a K42 K45 K56 V17 S04
Jaguar X-Type 96-170 205/50R17 K1a K2b K42 K45 L02 R37 R70 A01 A12 A19
CF1 96-170 215/45R17 K1a K2b K42 K45 R37 T87 T88 A99 B02 K41
e11*98/14*0176*.. 96-170 225/45R17 K1a K2b K42 K45 L02 K46 K56 Lim
96-170 235/40R17 K1a K2b K42 K45 L02 V17 S02
96-170 245/40R17 K1a K2b K42 K44 K45 L02
Jaguar XF 120-202 235/55R17 A12 A19 A99
CC9 120-202 245/50R17 B03 J18 Lim
e11*2001/116*0323*. 120-202 255/45R17 V17 S04
120-202 255/50R17
Jaguar XJ 152-291 235/55R17 R35 A12 A19 A99
N*3 152-291 245/50R17 B02 B03 NBF
e11*2001/116*0217*.. 152-291 255/50R17 A01 K41 V17 S04
Land Rover 110-118 225/65R17 A12 R37 A19 A99 S03
Freelander 2 110-171 235/65R17 A01 K1a
LF 110-171 255/60R17 A01 A12 K1a K2b
e11*2001/116*0300*.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48217 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55091810 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ 16 807
Hersteller Bavaria Technik GmbH

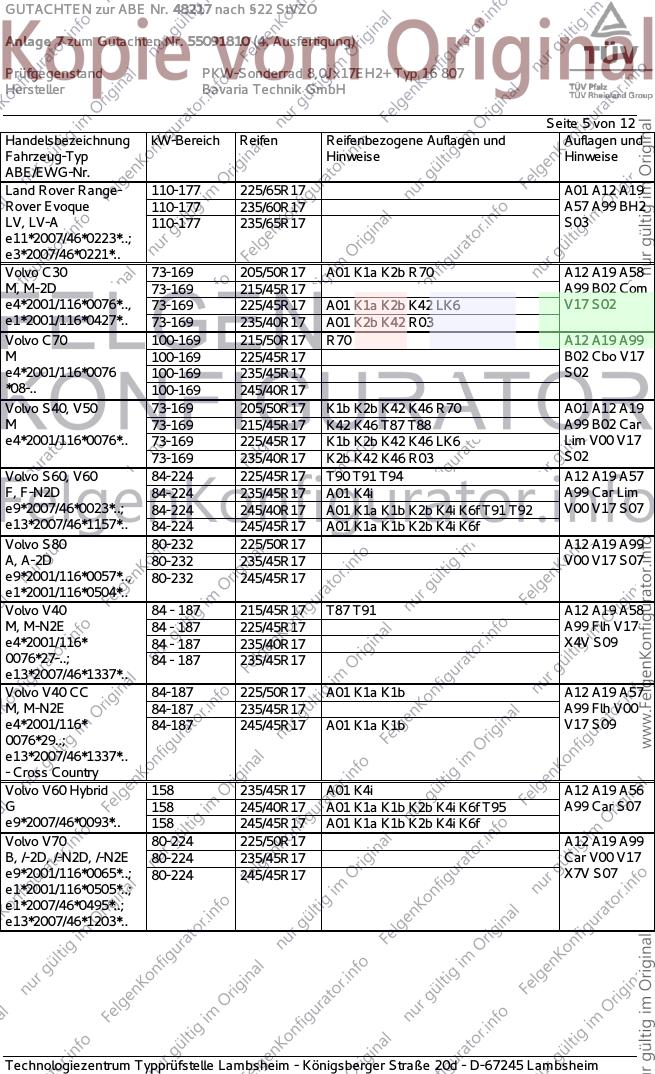

Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Land Rover Range- 110-177 225/65R17 A01 A12 A19
Rover Evoque 110-177 235/60R17 A57 A99 BH2
LV, LV-A 110-177 235/65R17 S03
e11*2007/46*0223*..;
e3*2007/46*0221*..
Volvo C30 73-169 205/50R17 A01 K1a K2b R70 A12 A19 A58
M, M-2D 73-169 215/45R17 A99 B02 Com
e4*2001/116*0076*.., 73-169 225/45R17 A01 K1a K2b K42 LK6 V17 S02
e1*2001/116*0427*.. 73-169 235/40R17 A01 K2b K42 R03
Volvo C70 100-169 215/50R17 R70 A12 A19 A99
M 100-169 225/45R17 B02 Cbo V17
e4*2001/116*0076 100-169 235/45R17 S02
*08-.. 100-169 245/40R17
Volvo S40, V50 73-169 205/50R17 K1b K2b K42 K46 R70 A01 A12 A19
M 73-169 215/45R17 K42 K46 T87 T88 A99 B02 Car
e4*2001/116*0076*.. 73-169 225/45R17 K1b K2b K42 K46 LK6 Lim V00 V17
73-169 235/40R17 K2b K42 K46 R03 S02
Volvo S60, V60 84-224 225/45R17 T90 T91 T94 A12 A19 A57
F, F-N2D 84-224 235/45R17 A01 K4i A99 Car Lim
e9*2007/46*0023*..; 84-224 245/40R17 A01 K1a K1b K2b K4i K6f T91 T92 V00 V17 S07
e13*2007/46*1157*.. 84-224 245/45R17 A01 K1a K1b K2b K4i K6f
Volvo S80 80-232 225/50R17 A12 A19 A99
A, A-2D 80-232 235/45R17 V00 V17 S07
e9*2001/116*0057*.., 80-232 245/45R17
e1*2001/116*0504*..
Volvo V40 84 - 187 215/45R17 T87 T91 A12 A19 A58
M, M-N2E 84 - 187 225/45R17 A99 Flh V17
e4*2001/116* 84 - 187 235/40R17 X4V S09
0076*27-..; 84 - 187 235/45R17
e13*2007/46*1337*..
Volvo V40 CC 84-187 225/50R17 A01 K1a K1b A12 A19 A57
M, M-N2E 84-187 235/45R17 A99 Flh V00
e4*2001/116* 84-187 245/45R17 A01 K1a K1b V17 S09
0076*29..;
e13*2007/46*1337*..
- Cross Country
Volvo V60 Hybrid 158 235/45R17 A01 K4i A12 A19 A56
G 158 245/40R17 A01 K1a K1b K2b K4i K6f T95 A99 Car S07
e9*2007/46*0093*.. 158 245/45R17 A01 K1a K1b K2b K4i K6f
Volvo V70 80-224 225/50R17 A12 A19 A99
B, /-2D, /-N2D, /-N2E 80-224 235/45R17 Car V00 V17
e9*2001/116*0065*..; 80-224 245/45R17 X7V S07
e1*2001/116*0505*..;
e1*2007/46*0495*..;
e13*2007/46*1203*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48217 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55091810 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ 16 807
Hersteller Bavaria Technik GmbH
Seite 6 von 12

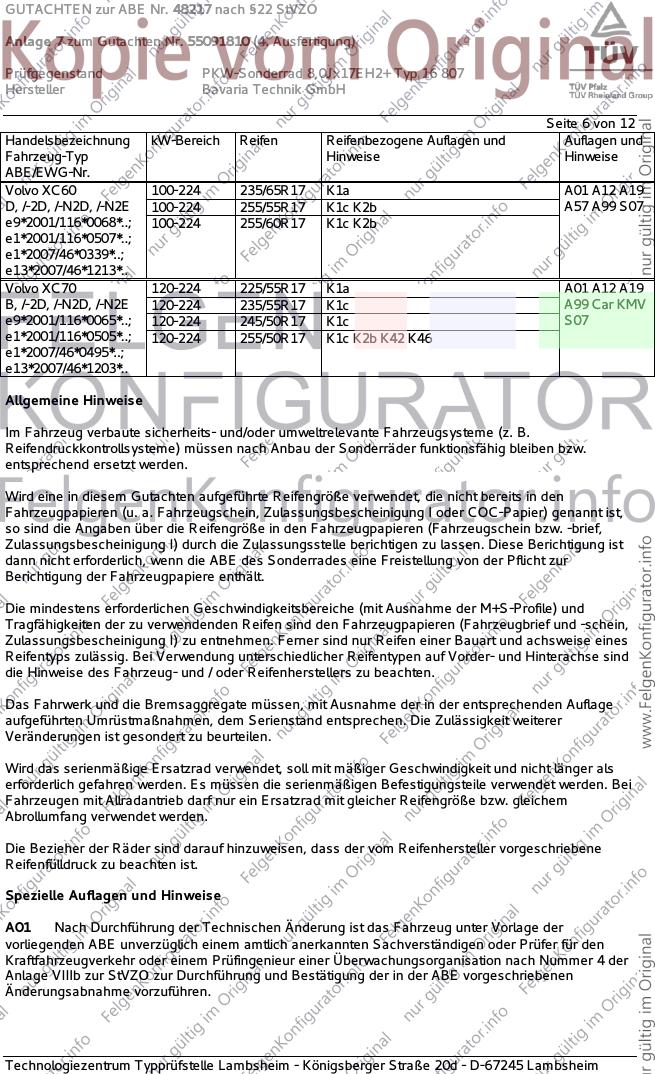

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Volvo XC60 100-224 235/65R17 K1a A01 A12 A19
D, /-2D, /-N2D, /-N2E 100-224 255/55R17 K1c K2b A57 A99 S07
e9*2001/116*0068*..; 100-224 255/60R17 K1c K2b
e1*2001/116*0507*..;
e1*2007/46*0339*..;
e13*2007/46*1213*..
Volvo XC70 120-224 225/55R17 K1a A01 A12 A19
B, /-2D, /-N2D, /-N2E 120-224 235/55R17 K1c A99 Car KMV
e9*2001/116*0065*..; 120-224 245/50R17 K1c S07
e1*2001/116*0505*..; 120-224 255/50R17 K1c K2b K42 K46
e1*2007/46*0495*..;
e13*2007/46*1203*..
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48217 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55091810 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ 16 807
Hersteller Bavaria Technik GmbH

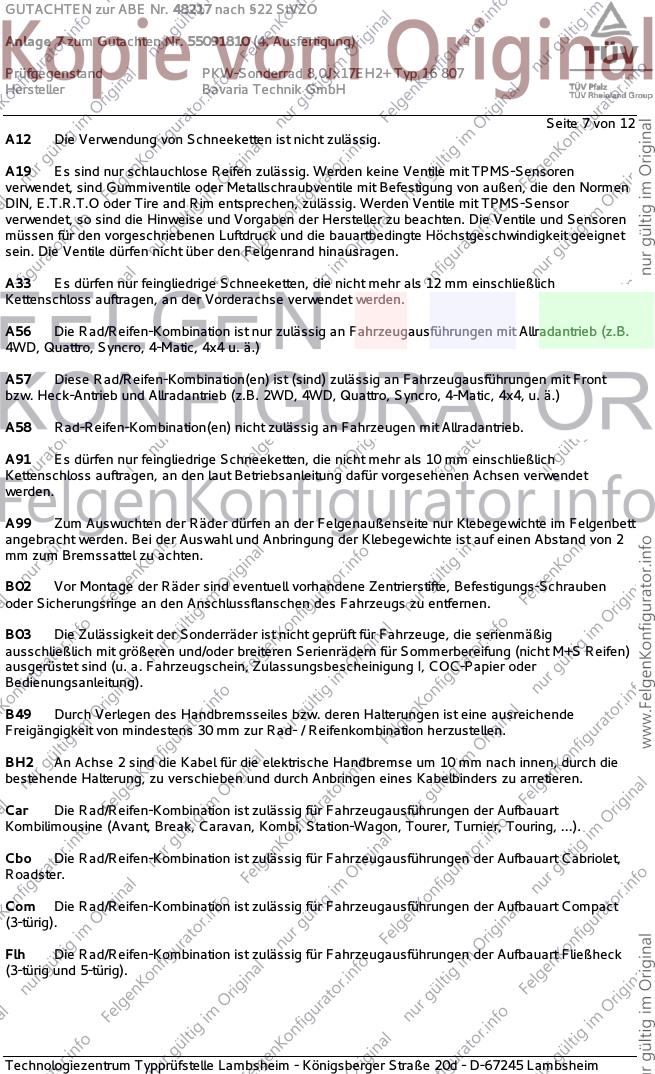

Seite 7 von 12
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Abstand von 2
mm zum Bremssattel zu achten.
B02 Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungs-Schrauben
oder Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B49 Durch Verlegen des Handbremsseiles bzw. deren Halterungen ist eine ausreichende
Freigängigkeit von mindestens 30 mm zur Rad- / Reifenkombination herzustellen.
BH2 An Achse 2 sind die Kabel für die elektrische Handbremse um 10 mm nach innen, durch die
bestehende Halterung, zu verschieben und durch Anbringen eines Kabelbinders zu arretieren.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Com Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Compact
(3-türig).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48217 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55091810 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ 16 807
Hersteller Bavaria Technik GmbH
Seite 8 von 12
G40 Ist die Reifengröße 215/55R16, 215/50R17, 235/45R17 oder 235/40R18 keine der serien-
mäßigen Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) , so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G98 Bei Fahrzeugen mit 235/45R18 oder 235/40R19 Serien-Bereifung (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), ist der Nachweis zu erbringen,
dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen
(75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
J18 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 355 mm oder größer an Achse1.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K25 Durch Nacharbeit der Kunststoffinnenkotflügel an der Vorderachse im Bereich des
Motorschutzes ist eine ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48217 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55091810 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ 16 807
Hersteller Bavaria Technik GmbH

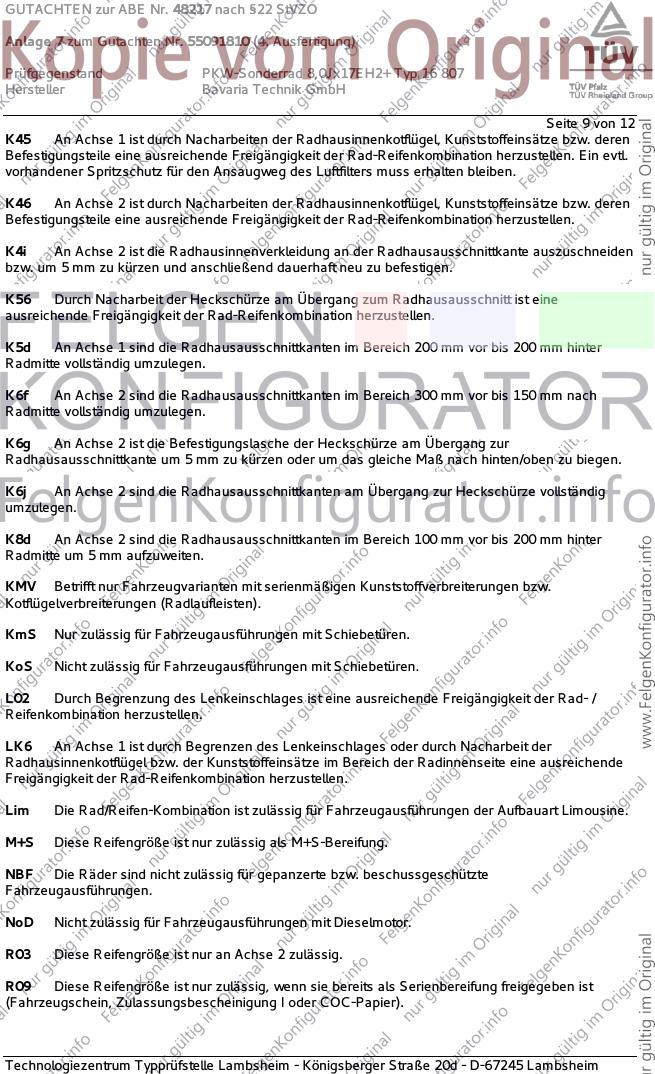

Seite 9 von 12
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KmS Nur zulässig für Fahrzeugausführungen mit Schiebetüren.
KoS Nicht zulässig für Fahrzeugausführungen mit Schiebetüren.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48217 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55091810 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ 16 807
Hersteller Bavaria Technik GmbH

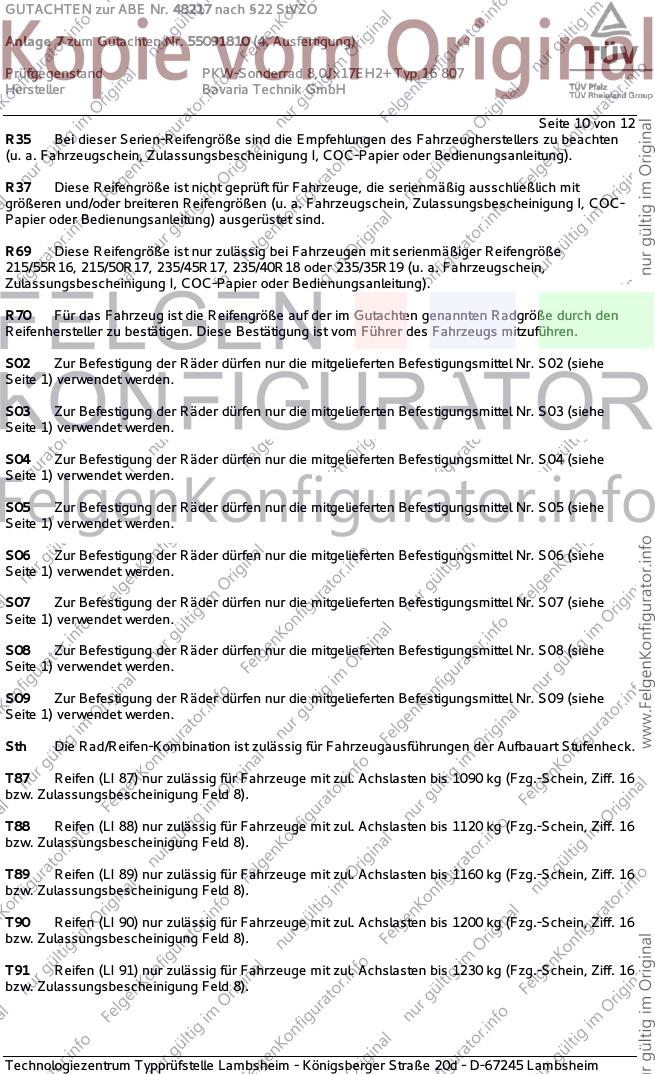

Seite 10 von 12
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R69 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
215/55R16, 215/50R17, 235/45R17, 235/40R18 oder 235/35R19 (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48217 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55091810 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ 16 807
Hersteller Bavaria Technik GmbH
Seite 11 von 12
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X4V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V40 Cross Country
(Typ M).
X7V Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Volvo V70 Cross Country
ww. Volvo XC70 (Typ B, S).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48217 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55091810 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx17EH2+ Typ 16 807
Hersteller Bavaria Technik GmbH
Seite 12 von 12
X98 Diese Reifengröße ist nicht zulässig bei Fahrzeugen mit serienmäßiger Reifengröße
235/45R18 oder 235/40R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 22. April 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum September 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 22. April 2015
Laux 00227941.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
