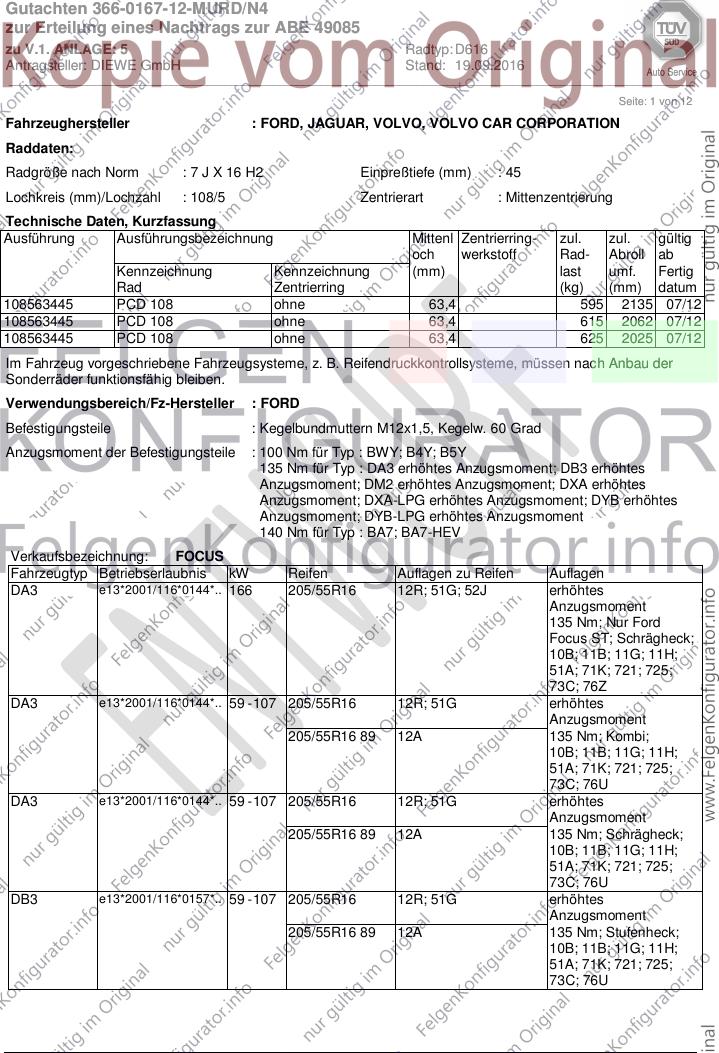

Gutachten 366-0167-12-MURD/N4
zur Erteilung eines Nachtrags zur ABE 49085
zu V.1. ANLAGE: 5 Radtyp: D616
Antragsteller: DIEWE GmbH Stand: 19.09.2016
__________________________________________________________________________________________________________________
Seite: 1 von 12
Fahrzeughersteller : FORD, JAGUAR, VOLVO, VOLVO CAR CORPORATION
Raddaten:
Radgröße nach Norm : 7 J X 16 H2 Einpreßtiefe (mm) : 45
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
108563445 PCD 108 ohne 63,4 595 2135 07/12
108563445 PCD 108 ohne 63,4 615 2062 07/12
108563445 PCD 108 ohne 63,4 625 2025 07/12
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 100 Nm für Typ : BWY; B4Y; B5Y
135 Nm für Typ : DA3 erhöhtes Anzugsmoment; DB3 erhöhtes
Anzugsmoment; DM2 erhöhtes Anzugsmoment; DXA erhöhtes
Anzugsmoment; DXA-LPG erhöhtes Anzugsmoment; DYB erhöhtes
Anzugsmoment; DYB-LPG erhöhtes Anzugsmoment
140 Nm für Typ : BA7; BA7-HEV
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA3 e13*2001/116*0144*.. 166 205/55R16 12R; 51G; 52J erhöhtes
Anzugsmoment
135 Nm; Nur Ford
Focus ST; Schrägheck;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 76Z
DA3 e13*2001/116*0144*.. 59 - 107 205/55R16 12R; 51G erhöhtes
Anzugsmoment
205/55R16 89 12A 135 Nm; Kombi;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 76U
DA3 e13*2001/116*0144*.. 59 - 107 205/55R16 12R; 51G erhöhtes
Anzugsmoment
205/55R16 89 12A 135 Nm; Schrägheck;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 76U
DB3 e13*2001/116*0157*.. 59 - 107 205/55R16 12R; 51G erhöhtes
Anzugsmoment
205/55R16 89 12A 135 Nm; Stufenheck;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 76U
Gutachten 366-0167-12-MURD/N4
zur Erteilung eines Nachtrags zur ABE 49085
zu V.1. ANLAGE: 5 Radtyp: D616
Antragsteller: DIEWE GmbH Stand: 19.09.2016
__________________________________________________________________________________________________________________

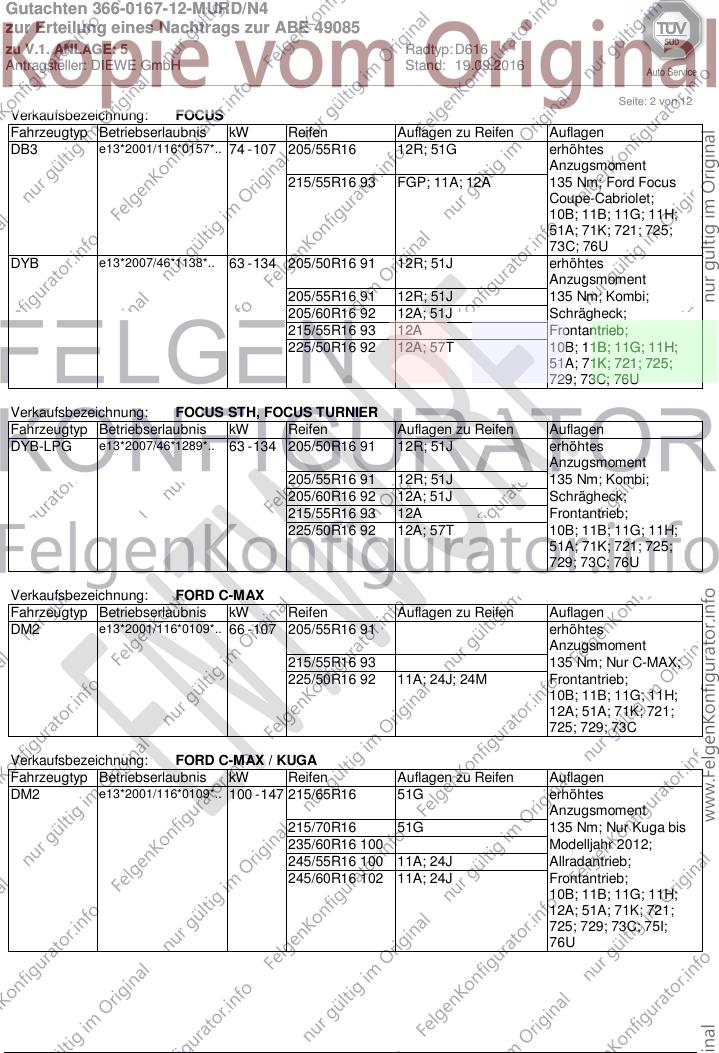

Seite: 2 von 12
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DB3 e13*2001/116*0157*.. 74 - 107 205/55R16 12R; 51G erhöhtes
Anzugsmoment
215/55R16 93 FGP; 11A; 12A 135 Nm; Ford Focus
Coupe-Cabriolet;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 76U
DYB e13*2007/46*1138*.. 63 - 134 205/50R16 91 12R; 51J erhöhtes
Anzugsmoment
205/55R16 91 12R; 51J 135 Nm; Kombi;
205/60R16 92 12A; 51J Schrägheck;
215/55R16 93 12A Frontantrieb;
225/50R16 92 12A; 57T 10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
729; 73C; 76U
Verkaufsbezeichnung: FOCUS STH, FOCUS TURNIER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-LPG e13*2007/46*1289*.. 63 - 134 205/50R16 91 12R; 51J erhöhtes
Anzugsmoment
205/55R16 91 12R; 51J 135 Nm; Kombi;
205/60R16 92 12A; 51J Schrägheck;
215/55R16 93 12A Frontantrieb;
225/50R16 92 12A; 57T 10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
729; 73C; 76U
Verkaufsbezeichnung: FORD C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 66 - 107 205/55R16 91 erhöhtes
Anzugsmoment
215/55R16 93 135 Nm; Nur C-MAX;
225/50R16 92 11A; 24J; 24M Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 100 - 147 215/65R16 51G erhöhtes
Anzugsmoment
215/70R16 51G 135 Nm; Nur Kuga bis
235/60R16 100 Modelljahr 2012;
245/55R16 100 11A; 24J Allradantrieb;
245/60R16 102 11A; 24J Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 75I;
76U
Gutachten 366-0167-12-MURD/N4
zur Erteilung eines Nachtrags zur ABE 49085
zu V.1. ANLAGE: 5 Radtyp: D616
Antragsteller: DIEWE GmbH Stand: 19.09.2016
__________________________________________________________________________________________________________________

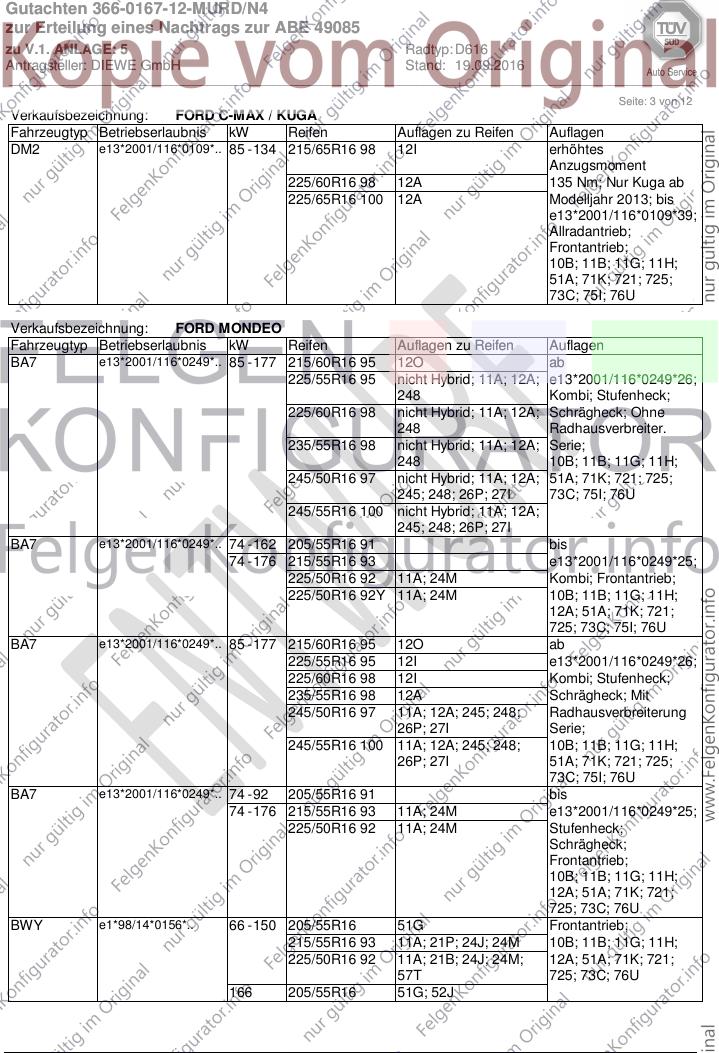

Seite: 3 von 12
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 85 - 134 215/65R16 98 12I erhöhtes
Anzugsmoment
225/60R16 98 12A 135 Nm; Nur Kuga ab
225/65R16 100 12A Modelljahr 2013; bis
e13*2001/116*0109*39;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 75I; 76U
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 85 - 177 215/60R16 95 12O ab
225/55R16 95 nicht Hybrid; 11A; 12A; e13*2001/116*0249*26;
248 Kombi; Stufenheck;
225/60R16 98 nicht Hybrid; 11A; 12A; Schrägheck; Ohne
248 Radhausverbreiter.
235/55R16 98 nicht Hybrid; 11A; 12A; Serie;
248 10B; 11B; 11G; 11H;
245/50R16 97 nicht Hybrid; 11A; 12A; 51A; 71K; 721; 725;
245; 248; 26P; 27I 73C; 75I; 76U
245/55R16 100 nicht Hybrid; 11A; 12A;
245; 248; 26P; 27I
BA7 e13*2001/116*0249*.. 74 - 162 205/55R16 91 bis
74 - 176 215/55R16 93 e13*2001/116*0249*25;
225/50R16 92 11A; 24M Kombi; Frontantrieb;
225/50R16 92Y 11A; 24M 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 75I; 76U
BA7 e13*2001/116*0249*.. 85 - 177 215/60R16 95 12O ab
225/55R16 95 12I e13*2001/116*0249*26;
225/60R16 98 12I Kombi; Stufenheck;
235/55R16 98 12A Schrägheck; Mit
245/50R16 97 11A; 12A; 245; 248; Radhausverbreiterung
26P; 27I Serie;
245/55R16 100 11A; 12A; 245; 248; 10B; 11B; 11G; 11H;
26P; 27I 51A; 71K; 721; 725;
73C; 75I; 76U
BA7 e13*2001/116*0249*.. 74 - 92 205/55R16 91 bis
74 - 176 215/55R16 93 11A; 24M e13*2001/116*0249*25;
225/50R16 92 11A; 24M Stufenheck;
Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 76U
BWY e1*98/14*0156*.. 66 - 150 205/55R16 51G Frontantrieb;
215/55R16 93 11A; 21P; 24J; 24M 10B; 11B; 11G; 11H;
225/50R16 92 11A; 21B; 24J; 24M; 12A; 51A; 71K; 721;
57T 725; 73C; 76U
166 205/55R16 51G; 52J
Gutachten 366-0167-12-MURD/N4
zur Erteilung eines Nachtrags zur ABE 49085
zu V.1. ANLAGE: 5 Radtyp: D616
Antragsteller: DIEWE GmbH Stand: 19.09.2016
__________________________________________________________________________________________________________________

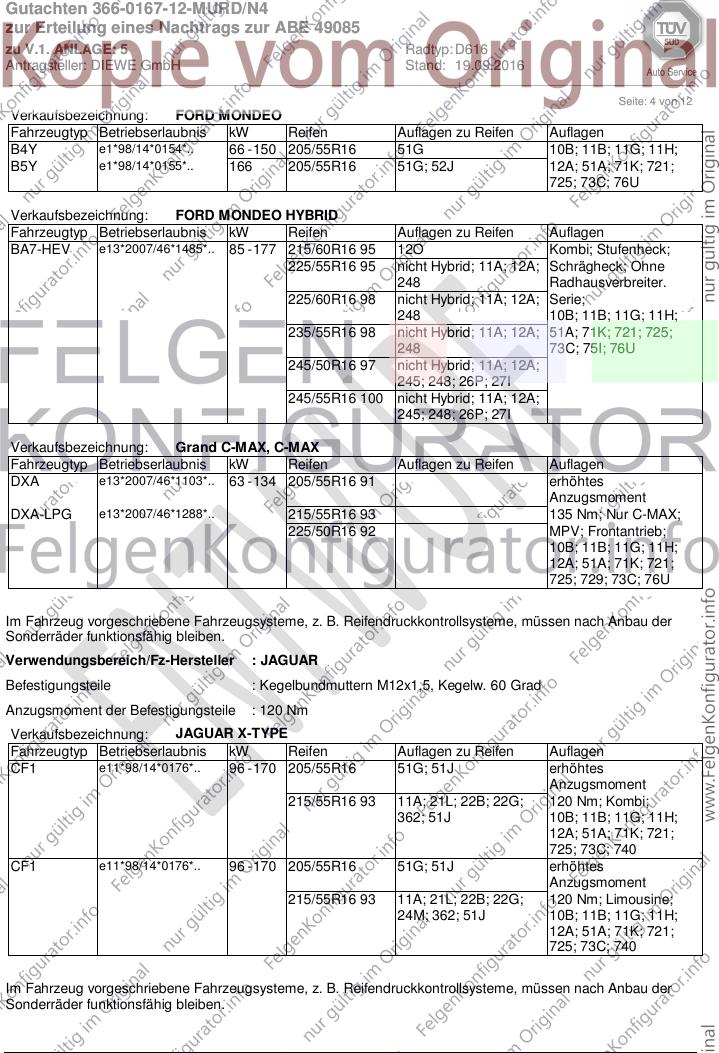

Seite: 4 von 12
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B4Y e1*98/14*0154*.. 66 - 150 205/55R16 51G 10B; 11B; 11G; 11H;
B5Y e1*98/14*0155*.. 166 205/55R16 51G; 52J 12A; 51A; 71K; 721;
725; 73C; 76U
Verkaufsbezeichnung: FORD MONDEO HYBRID
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7-HEV e13*2007/46*1485*.. 85 - 177 215/60R16 95 12O Kombi; Stufenheck;
225/55R16 95 nicht Hybrid; 11A; 12A; Schrägheck; Ohne
248 Radhausverbreiter.
225/60R16 98 nicht Hybrid; 11A; 12A; Serie;
248 10B; 11B; 11G; 11H;
235/55R16 98 nicht Hybrid; 11A; 12A; 51A; 71K; 721; 725;
248 73C; 75I; 76U
245/50R16 97 nicht Hybrid; 11A; 12A;
245; 248; 26P; 27I
245/55R16 100 nicht Hybrid; 11A; 12A;
245; 248; 26P; 27I
Verkaufsbezeichnung: Grand C-MAX, C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DXA e13*2007/46*1103*.. 63 - 134 205/55R16 91 erhöhtes
Anzugsmoment
DXA-LPG e13*2007/46*1288*.. 215/55R16 93 135 Nm; Nur C-MAX;
225/50R16 92 MPV; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 76U
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Verwendungsbereich/Fz-Hersteller : JAGUAR
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad
Anzugsmoment der Befestigungsteile : 120 Nm
Verkaufsbezeichnung: JAGUAR X-TYPE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CF1 e11*98/14*0176*.. 96 - 170 205/55R16 51G; 51J erhöhtes
Anzugsmoment
215/55R16 93 11A; 21L; 22B; 22G; 120 Nm; Kombi;
362; 51J 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 740
CF1 e11*98/14*0176*.. 96 - 170 205/55R16 51G; 51J erhöhtes
Anzugsmoment
215/55R16 93 11A; 21L; 22B; 22G; 120 Nm; Limousine;
24M; 362; 51J 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 740
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Gutachten 366-0167-12-MURD/N4
zur Erteilung eines Nachtrags zur ABE 49085
zu V.1. ANLAGE: 5 Radtyp: D616
Antragsteller: DIEWE GmbH Stand: 19.09.2016
__________________________________________________________________________________________________________________

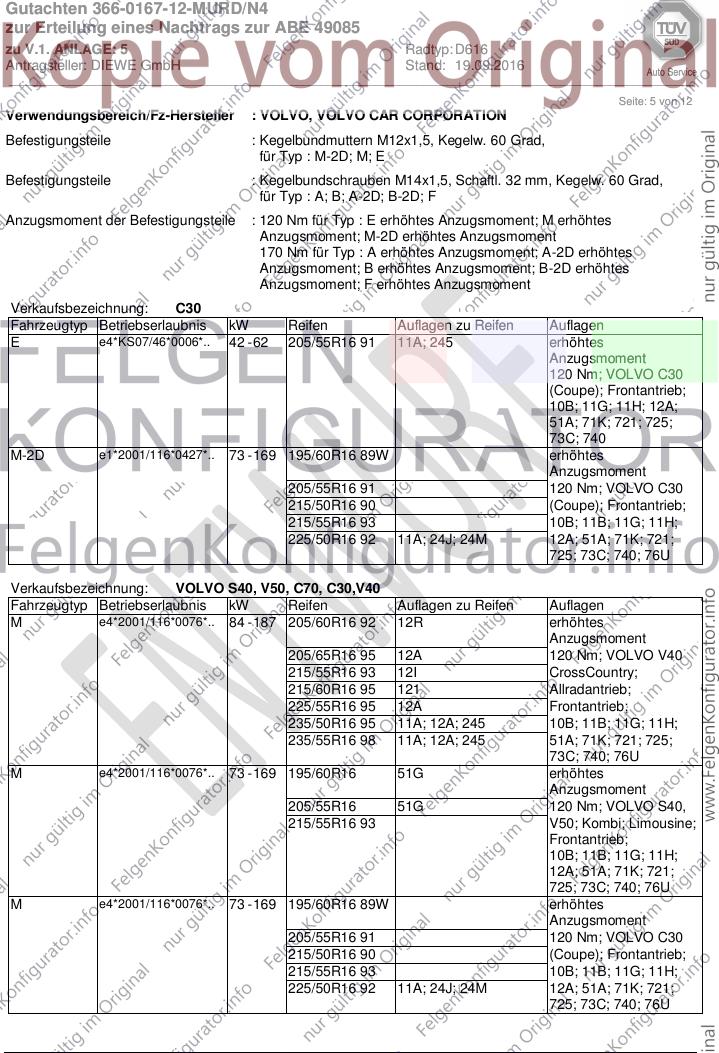

Seite: 5 von 12
Verwendungsbereich/Fz-Hersteller : VOLVO, VOLVO CAR CORPORATION
Befestigungsteile : Kegelbundmuttern M12x1,5, Kegelw. 60 Grad,
für Typ : M-2D; M; E
Befestigungsteile : Kegelbundschrauben M14x1,5, Schaftl. 32 mm, Kegelw. 60 Grad,
für Typ : A; B; A-2D; B-2D; F
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : E erhöhtes Anzugsmoment; M erhöhtes
Anzugsmoment; M-2D erhöhtes Anzugsmoment
170 Nm für Typ : A erhöhtes Anzugsmoment; A-2D erhöhtes
Anzugsmoment; B erhöhtes Anzugsmoment; B-2D erhöhtes
Anzugsmoment; F erhöhtes Anzugsmoment
Verkaufsbezeichnung: C30
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
E e4*KS07/46*0006*.. 42 - 62 205/55R16 91 11A; 245 erhöhtes
Anzugsmoment
120 Nm; VOLVO C30
(Coupe); Frontantrieb;
10B; 11G; 11H; 12A;
51A; 71K; 721; 725;
73C; 740
M-2D e1*2001/116*0427*.. 73 - 169 195/60R16 89W erhöhtes
Anzugsmoment
205/55R16 91 120 Nm; VOLVO C30
215/50R16 90 (Coupe); Frontantrieb;
215/55R16 93 10B; 11B; 11G; 11H;
225/50R16 92 11A; 24J; 24M 12A; 51A; 71K; 721;
725; 73C; 740; 76U
Verkaufsbezeichnung: VOLVO S40, V50, C70, C30,V40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M e4*2001/116*0076*.. 84 - 187 205/60R16 92 12R erhöhtes
Anzugsmoment
205/65R16 95 12A 120 Nm; VOLVO V40
215/55R16 93 12I CrossCountry;
215/60R16 95 121 Allradantrieb;
225/55R16 95 12A Frontantrieb;
235/50R16 95 11A; 12A; 245 10B; 11B; 11G; 11H;
235/55R16 98 11A; 12A; 245 51A; 71K; 721; 725;
73C; 740; 76U
M e4*2001/116*0076*.. 73 - 169 195/60R16 51G erhöhtes
Anzugsmoment
205/55R16 51G 120 Nm; VOLVO S40,
215/55R16 93 V50; Kombi; Limousine;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 740; 76U
M e4*2001/116*0076*.. 73 - 169 195/60R16 89W erhöhtes
Anzugsmoment
205/55R16 91 120 Nm; VOLVO C30
215/50R16 90 (Coupe); Frontantrieb;
215/55R16 93 10B; 11B; 11G; 11H;
225/50R16 92 11A; 24J; 24M 12A; 51A; 71K; 721;
725; 73C; 740; 76U
Gutachten 366-0167-12-MURD/N4
zur Erteilung eines Nachtrags zur ABE 49085
zu V.1. ANLAGE: 5 Radtyp: D616
Antragsteller: DIEWE GmbH Stand: 19.09.2016
__________________________________________________________________________________________________________________

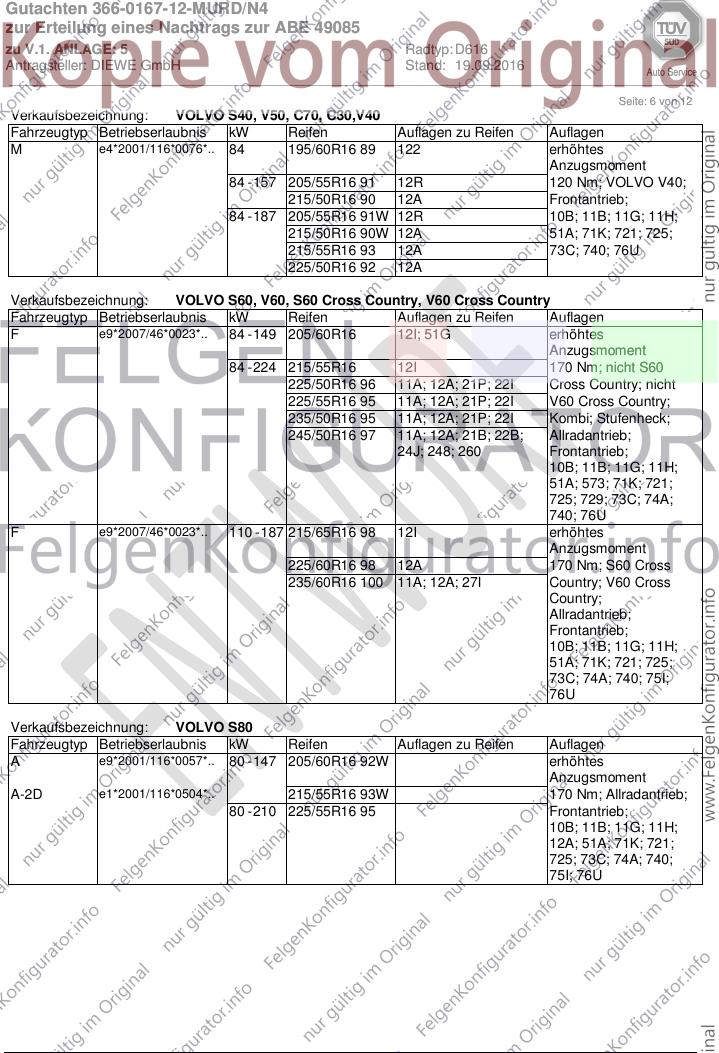

Seite: 6 von 12
Verkaufsbezeichnung: VOLVO S40, V50, C70, C30,V40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M e4*2001/116*0076*.. 84 195/60R16 89 122 erhöhtes
Anzugsmoment
84 - 157 205/55R16 91 12R 120 Nm; VOLVO V40;
215/50R16 90 12A Frontantrieb;
84 - 187 205/55R16 91W 12R 10B; 11B; 11G; 11H;
215/50R16 90W 12A 51A; 71K; 721; 725;
215/55R16 93 12A 73C; 740; 76U
225/50R16 92 12A
Verkaufsbezeichnung: VOLVO S60, V60, S60 Cross Country, V60 Cross Country
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F e9*2007/46*0023*.. 84 - 149 205/60R16 12I; 51G erhöhtes
Anzugsmoment
84 - 224 215/55R16 12I 170 Nm; nicht S60
225/50R16 96 11A; 12A; 21P; 22I Cross Country; nicht
225/55R16 95 11A; 12A; 21P; 22I V60 Cross Country;
235/50R16 95 11A; 12A; 21P; 22I Kombi; Stufenheck;
245/50R16 97 11A; 12A; 21B; 22B; Allradantrieb;
24J; 248; 260 Frontantrieb;
10B; 11B; 11G; 11H;
51A; 573; 71K; 721;
725; 729; 73C; 74A;
740; 76U
F e9*2007/46*0023*.. 110 - 187 215/65R16 98 12I erhöhtes
Anzugsmoment
225/60R16 98 12A 170 Nm; S60 Cross
235/60R16 100 11A; 12A; 27I Country; V60 Cross
Country;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 721; 725;
73C; 74A; 740; 75I;
76U
Verkaufsbezeichnung: VOLVO S80
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A e9*2001/116*0057*.. 80 - 147 205/60R16 92W erhöhtes
Anzugsmoment
A-2D e1*2001/116*0504*.. 215/55R16 93W 170 Nm; Allradantrieb;
80 - 210 225/55R16 95 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 73C; 74A; 740;
75I; 76U
Gutachten 366-0167-12-MURD/N4
zur Erteilung eines Nachtrags zur ABE 49085
zu V.1. ANLAGE: 5 Radtyp: D616
Antragsteller: DIEWE GmbH Stand: 19.09.2016
__________________________________________________________________________________________________________________

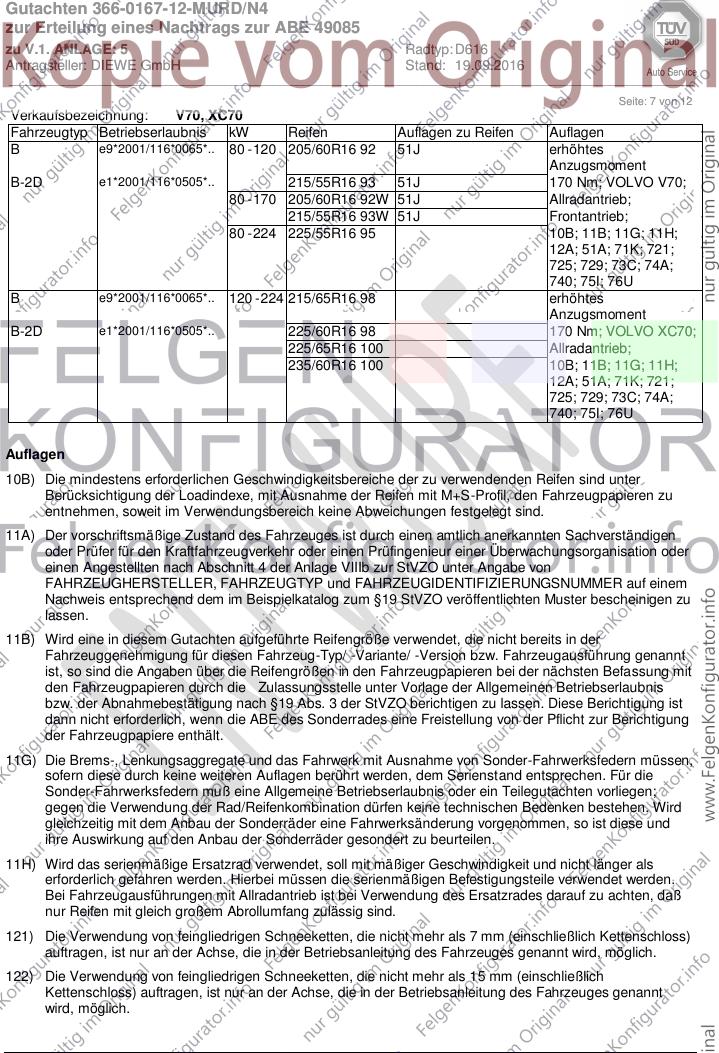

Seite: 7 von 12
Verkaufsbezeichnung: V70, XC70
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B e9*2001/116*0065*.. 80 - 120 205/60R16 92 51J erhöhtes
Anzugsmoment
B-2D e1*2001/116*0505*.. 215/55R16 93 51J 170 Nm; VOLVO V70;
80 - 170 205/60R16 92W 51J Allradantrieb;
215/55R16 93W 51J Frontantrieb;
80 - 224 225/55R16 95 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
740; 75I; 76U
B e9*2001/116*0065*.. 120 - 224 215/65R16 98 erhöhtes
Anzugsmoment
B-2D e1*2001/116*0505*.. 225/60R16 98 170 Nm; VOLVO XC70;
225/65R16 100 Allradantrieb;
235/60R16 100 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
725; 729; 73C; 74A;
740; 75I; 76U
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
121) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 7 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
122) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 15 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
Gutachten 366-0167-12-MURD/N4
zur Erteilung eines Nachtrags zur ABE 49085
zu V.1. ANLAGE: 5 Radtyp: D616
Antragsteller: DIEWE GmbH Stand: 19.09.2016
__________________________________________________________________________________________________________________

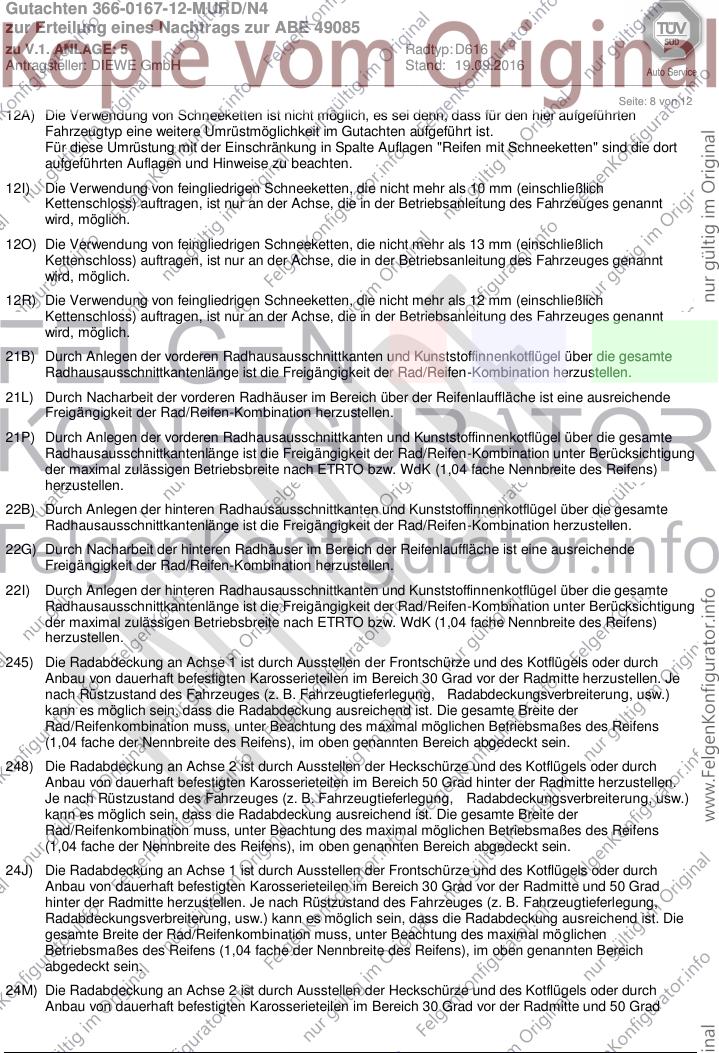

Seite: 8 von 12
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12I) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 10 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12O) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 13 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12R) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 12 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21L) Durch Nacharbeit der vorderen Radhäuser im Bereich über der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22G) Durch Nacharbeit der hinteren Radhäuser im Bereich der Reifenlauffläche ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
Gutachten 366-0167-12-MURD/N4
zur Erteilung eines Nachtrags zur ABE 49085
zu V.1. ANLAGE: 5 Radtyp: D616
Antragsteller: DIEWE GmbH Stand: 19.09.2016
__________________________________________________________________________________________________________________

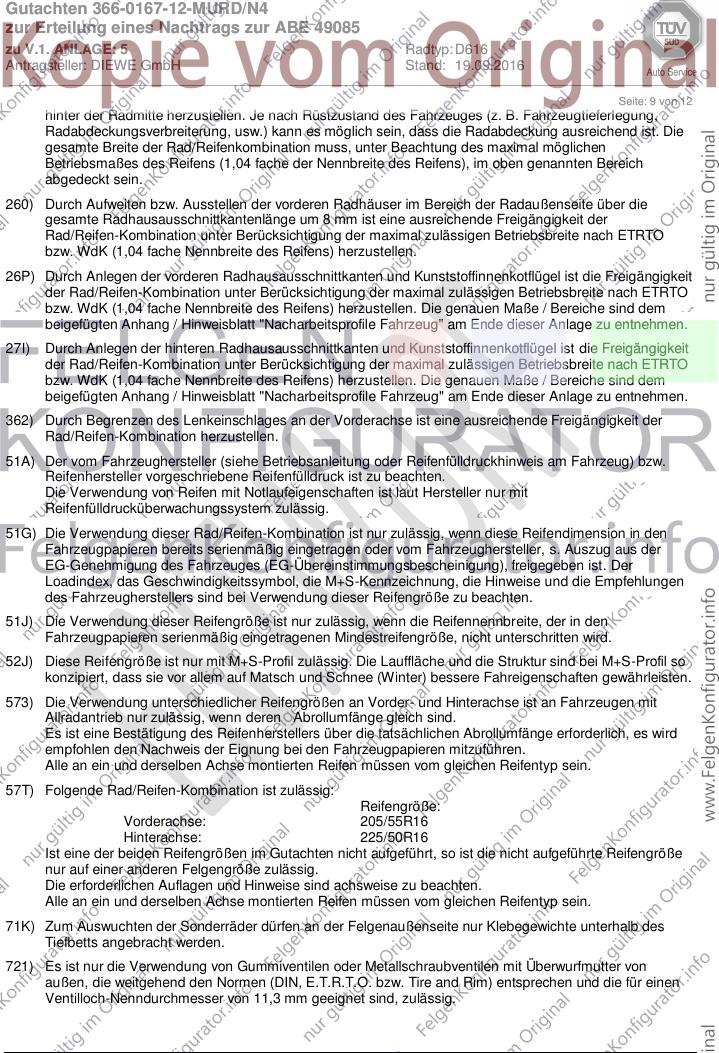

Seite: 9 von 12
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
260) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
362) Durch Begrenzen des Lenkeinschlages an der Vorderachse ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination herzustellen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig. Die Lauffläche und die Struktur sind bei M+S-Profil so
konzipiert, dass sie vor allem auf Matsch und Schnee (Winter) bessere Fahreigenschaften gewährleisten.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
57T) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 205/55R16
Hinterachse: 225/50R16
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Gutachten 366-0167-12-MURD/N4
zur Erteilung eines Nachtrags zur ABE 49085
zu V.1. ANLAGE: 5 Radtyp: D616
Antragsteller: DIEWE GmbH Stand: 19.09.2016
__________________________________________________________________________________________________________________

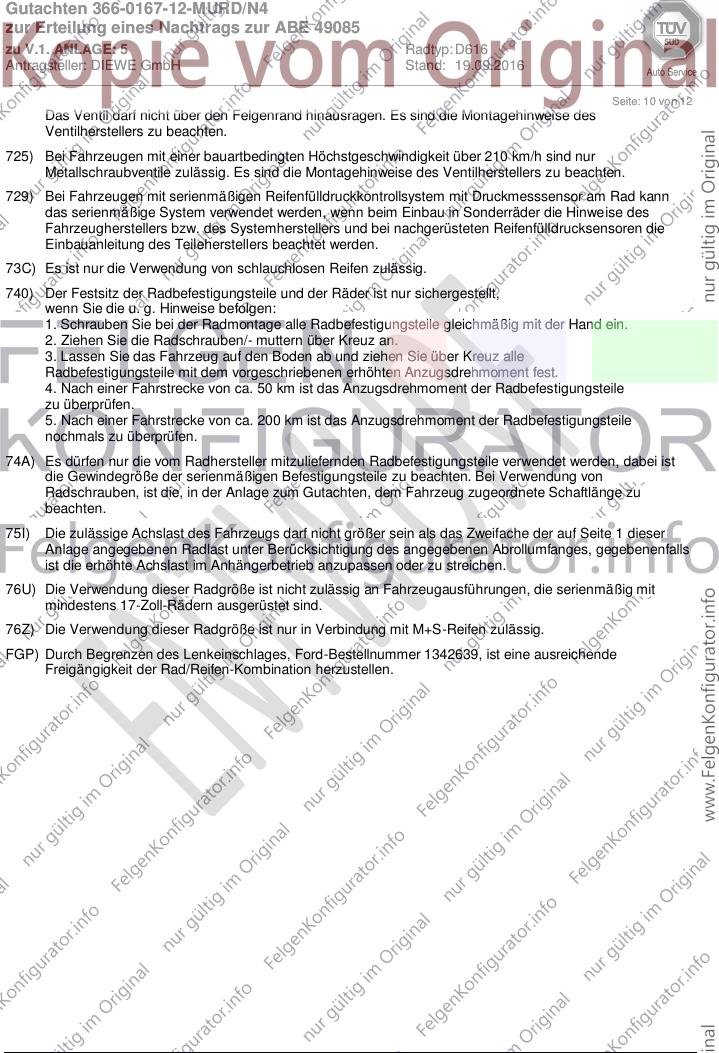

Seite: 10 von 12
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
725) Bei Fahrzeugen mit einer bauartbedingten Höchstgeschwindigkeit über 210 km/h sind nur
Metallschraubventile zulässig. Es sind die Montagehinweise des Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76U) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 17-Zoll-Rädern ausgerüstet sind.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
FGP) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer 1342639, ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen.
Gutachten 366-0167-12-MURD/N4
zur Erteilung eines Nachtrags zur ABE 49085
zu V.1. ANLAGE: 5 Radtyp: D616
Antragsteller: DIEWE GmbH Stand: 19.09.2016
__________________________________________________________________________________________________________________

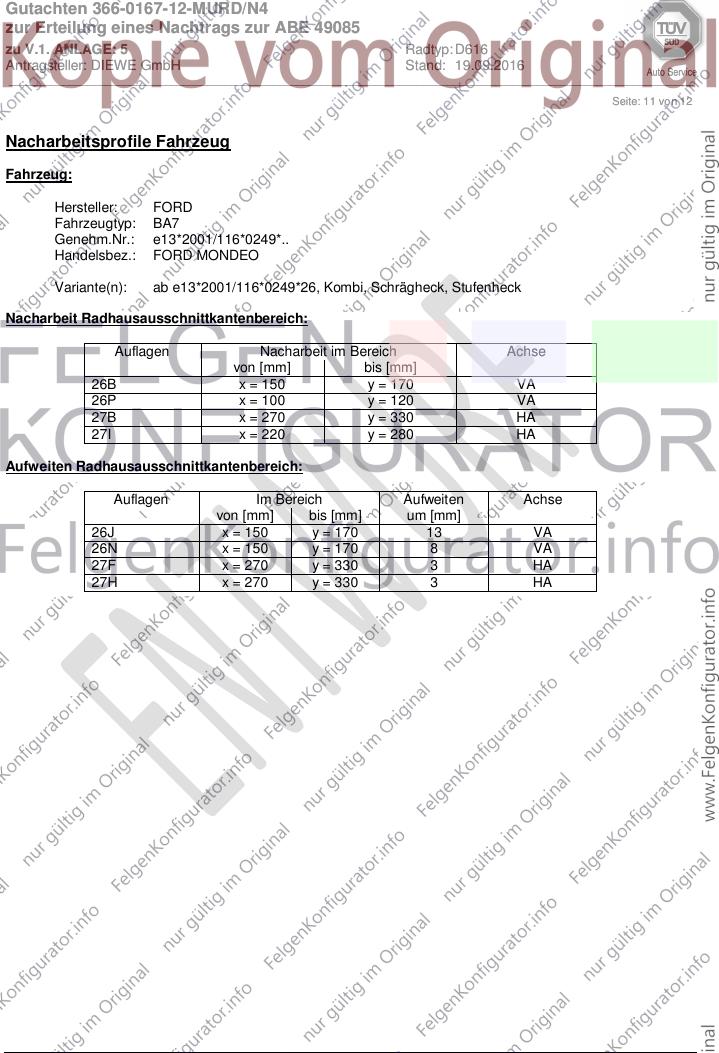

Seite: 11 von 12
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: BA7
Genehm.Nr.: e13*2001/116*0249*..
Handelsbez.: FORD MONDEO
Variante(n): ab e13*2001/116*0249*26, Kombi, Schrägheck, Stufenheck
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 150 y = 170 VA
26P x = 100 y = 120 VA
27B x = 270 y = 330 HA
27I x = 220 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 150 y = 170 13 VA
26N x = 150 y = 170 8 VA
27F x = 270 y = 330 3 HA
27H x = 270 y = 330 3 HA
Gutachten 366-0167-12-MURD/N4
zur Erteilung eines Nachtrags zur ABE 49085
zu V.1. ANLAGE: 5 Radtyp: D616
Antragsteller: DIEWE GmbH Stand: 19.09.2016
__________________________________________________________________________________________________________________

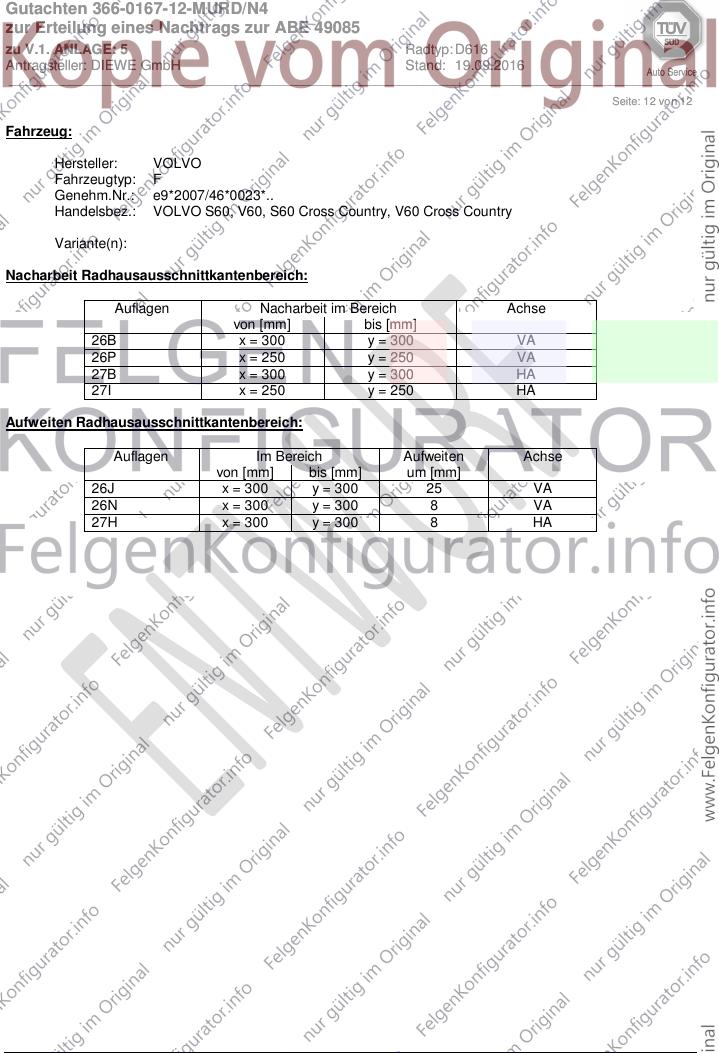

Seite: 12 von 12
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: F
Genehm.Nr.: e9*2007/46*0023*..
Handelsbez.: VOLVO S60, V60, S60 Cross Country, V60 Cross Country
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
27B x = 300 y = 300 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26J x = 300 y = 300 25 VA
26N x = 300 y = 300 8 VA
27H x = 300 y = 300 8 HA
