Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 6 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________

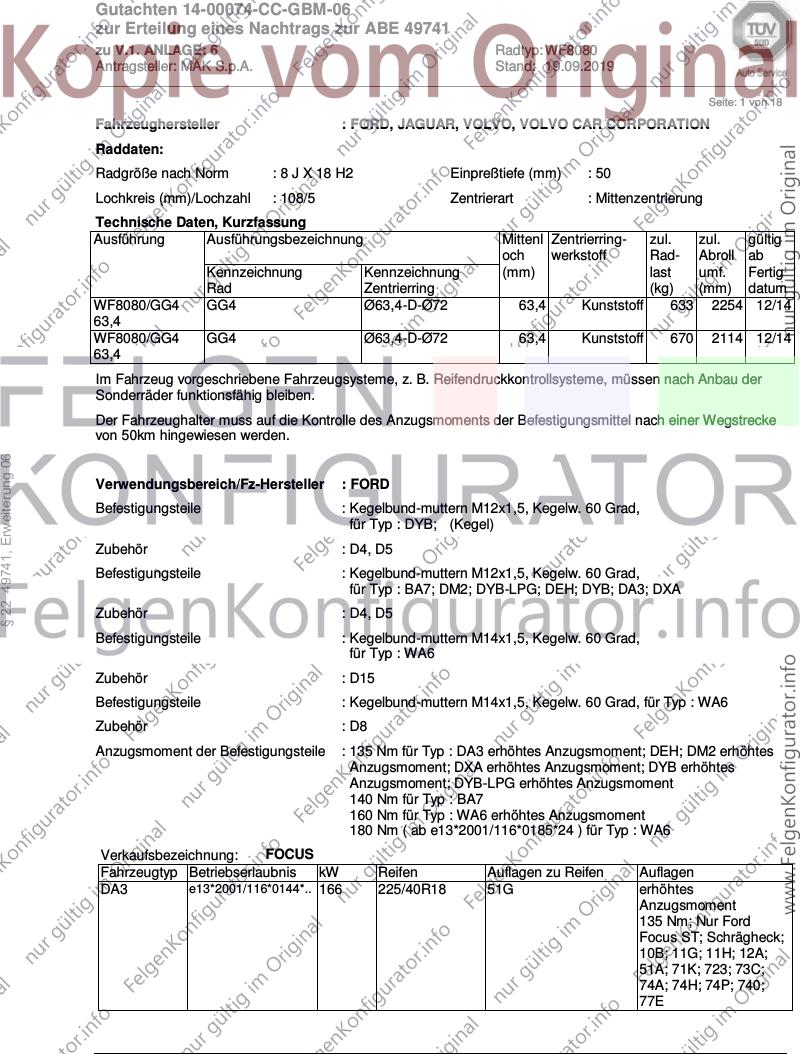

Seite: 1 von 18
Fahrzeughersteller : FORD, JAGUAR, VOLVO, VOLVO CAR CORPORATION
Raddaten:
Radgröße nach Norm : 8 J X 18 H2 Einpreßtiefe (mm) : 50
Lochkreis (mm)/Lochzahl : 108/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mittenl Zentrierring- zul. zul. gültig
och werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
WF8080/GG4 GG4 Ø63,4-D-Ø72 63,4 Kunststoff 633 2254 12/14
63,4
WF8080/GG4 GG4 Ø63,4-D-Ø72 63,4 Kunststoff 670 2114 12/14
63,4
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
§ 22 49741, Erweiterung 06
Verwendungsbereich/Fz-Hersteller : FORD
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad,
für Typ : DYB; (Kegel)
Zubehör : D4, D5
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad,
für Typ : BA7; DM2; DYB-LPG; DEH; DYB; DA3; DXA
Zubehör : D4, D5
Befestigungsteile : Kegelbund-muttern M14x1,5, Kegelw. 60 Grad,
für Typ : WA6
Zubehör : D15
Befestigungsteile : Kegelbund-muttern M14x1,5, Kegelw. 60 Grad, für Typ : WA6
Zubehör : D8
Anzugsmoment der Befestigungsteile : 135 Nm für Typ : DA3 erhöhtes Anzugsmoment; DEH; DM2 erhöhtes
Anzugsmoment; DXA erhöhtes Anzugsmoment; DYB erhöhtes
Anzugsmoment; DYB-LPG erhöhtes Anzugsmoment
140 Nm für Typ : BA7
160 Nm für Typ : WA6 erhöhtes Anzugsmoment
180 Nm ( ab e13*2001/116*0185*24 ) für Typ : WA6
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DA3 e13*2001/116*0144*.. 166 225/40R18 51G erhöhtes
Anzugsmoment
135 Nm; Nur Ford
Focus ST; Schrägheck;
10B; 11G; 11H; 12A;
51A; 71K; 723; 73C;
74A; 74H; 74P; 740;
77E
Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 6 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________

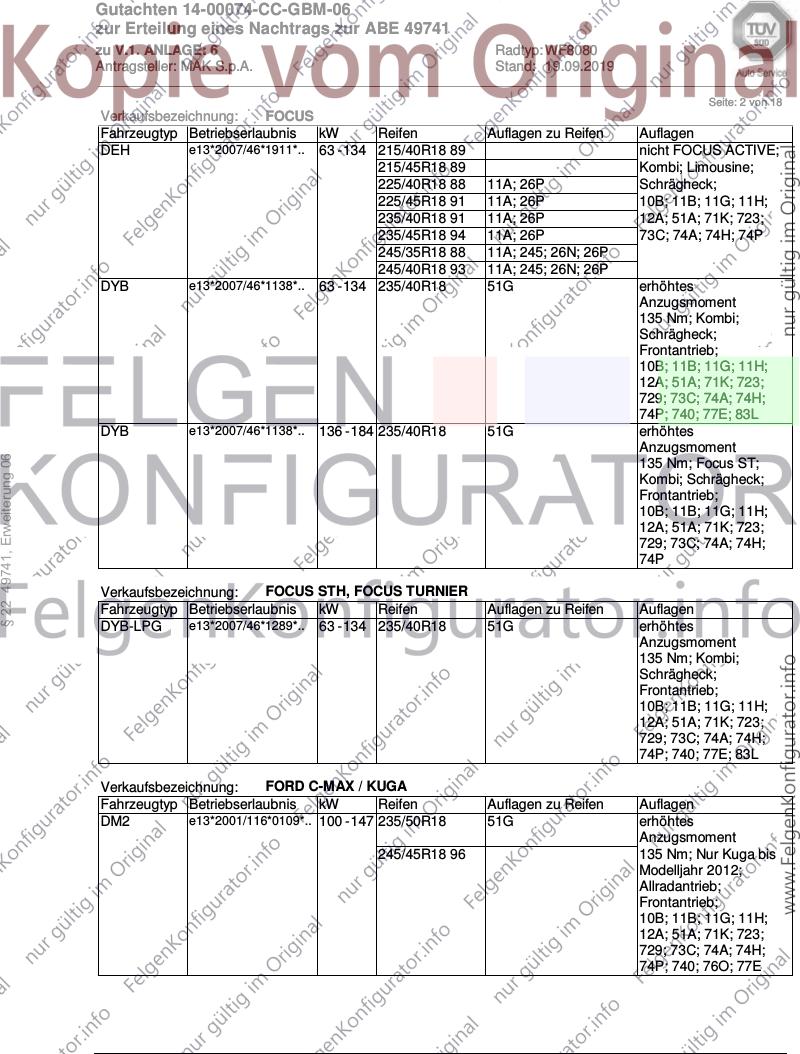

Seite: 2 von 18
Verkaufsbezeichnung: FOCUS
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DEH e13*2007/46*1911*.. 63 - 134 215/40R18 89 nicht FOCUS ACTIVE;
215/45R18 89 Kombi; Limousine;
225/40R18 88 11A; 26P Schrägheck;
225/45R18 91 11A; 26P 10B; 11B; 11G; 11H;
235/40R18 91 11A; 26P 12A; 51A; 71K; 723;
235/45R18 94 11A; 26P 73C; 74A; 74H; 74P
245/35R18 88 11A; 245; 26N; 26P
245/40R18 93 11A; 245; 26N; 26P
DYB e13*2007/46*1138*.. 63 - 134 235/40R18 51G erhöhtes
Anzugsmoment
135 Nm; Kombi;
Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
729; 73C; 74A; 74H;
74P; 740; 77E; 83L
DYB e13*2007/46*1138*.. 136 - 184 235/40R18 51G erhöhtes
Anzugsmoment
§ 22 49741, Erweiterung 06
135 Nm; Focus ST;
Kombi; Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
729; 73C; 74A; 74H;
74P
Verkaufsbezeichnung: FOCUS STH, FOCUS TURNIER
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DYB-LPG e13*2007/46*1289*.. 63 - 134 235/40R18 51G erhöhtes
Anzugsmoment
135 Nm; Kombi;
Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
729; 73C; 74A; 74H;
74P; 740; 77E; 83L
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 100 - 147 235/50R18 51G erhöhtes
Anzugsmoment
245/45R18 96 135 Nm; Nur Kuga bis
Modelljahr 2012;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
729; 73C; 74A; 74H;
74P; 740; 76O; 77E
Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 6 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________

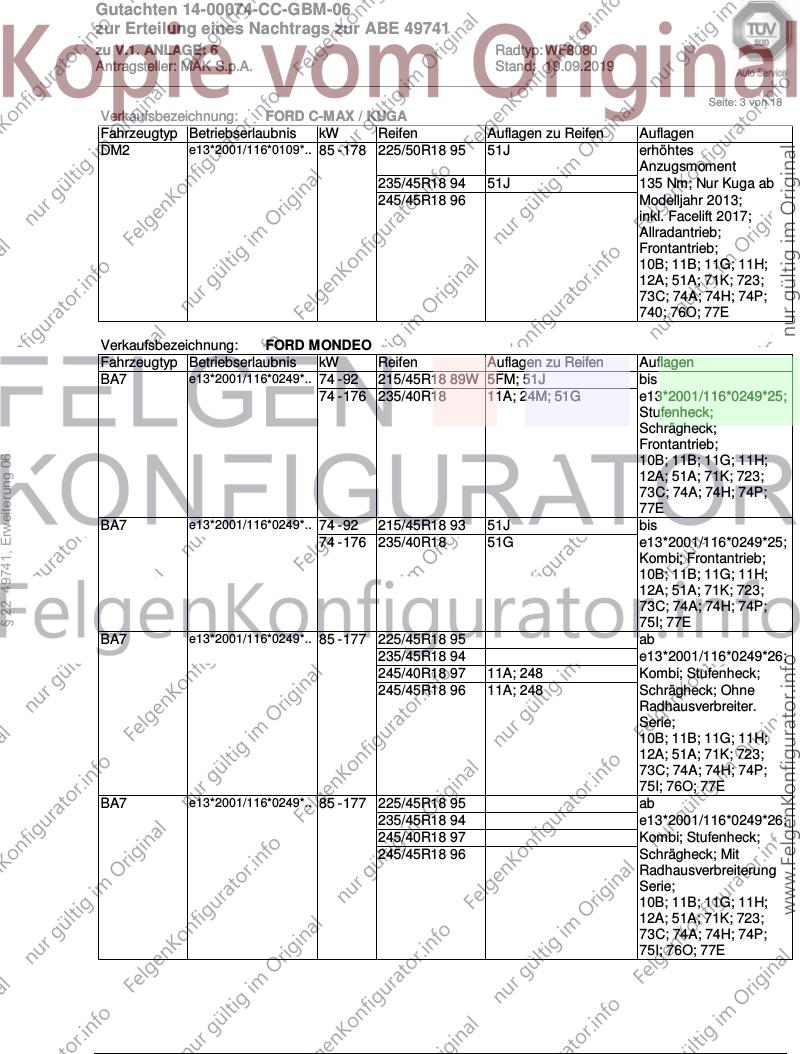

Seite: 3 von 18
Verkaufsbezeichnung: FORD C-MAX / KUGA
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DM2 e13*2001/116*0109*.. 85 - 178 225/50R18 95 51J erhöhtes
Anzugsmoment
235/45R18 94 51J 135 Nm; Nur Kuga ab
245/45R18 96 Modelljahr 2013;
inkl. Facelift 2017;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74A; 74H; 74P;
740; 76O; 77E
Verkaufsbezeichnung: FORD MONDEO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
BA7 e13*2001/116*0249*.. 74 - 92 215/45R18 89W 5FM; 51J bis
74 - 176 235/40R18 11A; 24M; 51G e13*2001/116*0249*25;
Stufenheck;
Schrägheck;
Frontantrieb;
10B; 11B; 11G; 11H;
§ 22 49741, Erweiterung 06
12A; 51A; 71K; 723;
73C; 74A; 74H; 74P;
77E
BA7 e13*2001/116*0249*.. 74 - 92 215/45R18 93 51J bis
74 - 176 235/40R18 51G e13*2001/116*0249*25;
Kombi; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74A; 74H; 74P;
75I; 77E
BA7 e13*2001/116*0249*.. 85 - 177 225/45R18 95 ab
235/45R18 94 e13*2001/116*0249*26;
245/40R18 97 11A; 248 Kombi; Stufenheck;
245/45R18 96 11A; 248 Schrägheck; Ohne
Radhausverbreiter.
Serie;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74A; 74H; 74P;
75I; 76O; 77E
BA7 e13*2001/116*0249*.. 85 - 177 225/45R18 95 ab
235/45R18 94 e13*2001/116*0249*26;
245/40R18 97 Kombi; Stufenheck;
245/45R18 96 Schrägheck; Mit
Radhausverbreiterung
Serie;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74A; 74H; 74P;
75I; 76O; 77E
Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 6 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________

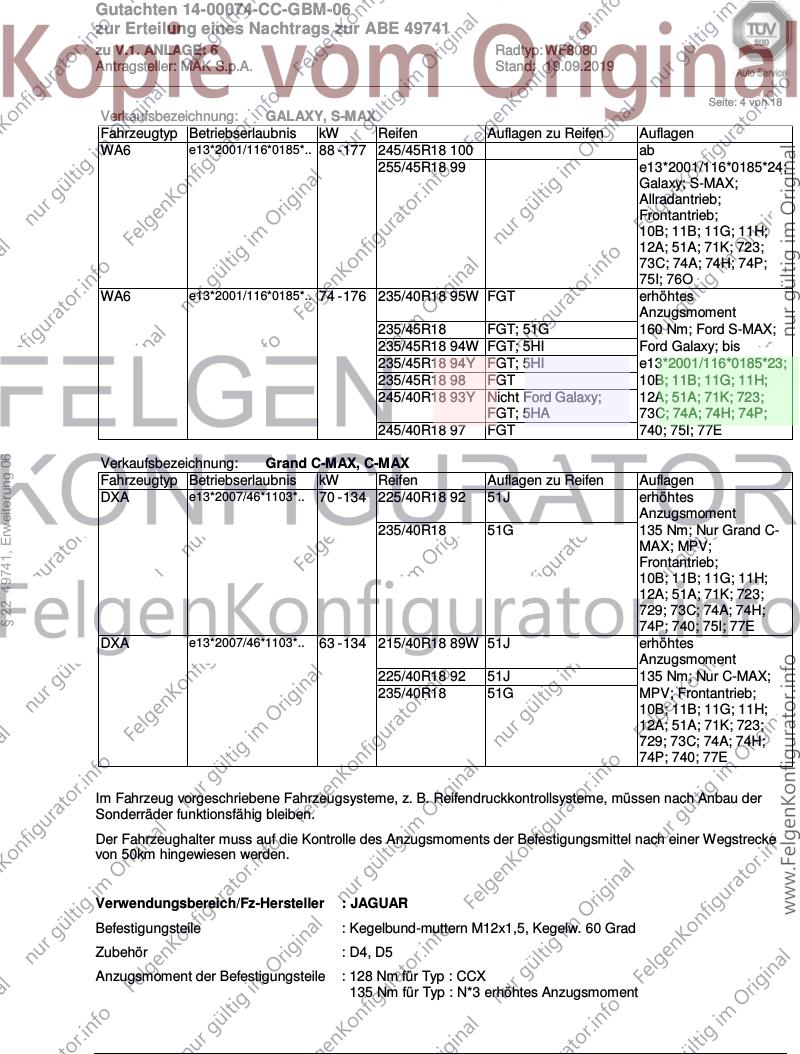

Seite: 4 von 18
Verkaufsbezeichnung: GALAXY, S-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
WA6 e13*2001/116*0185*.. 88 - 177 245/45R18 100 ab
255/45R18 99 e13*2001/116*0185*24;
Galaxy; S-MAX;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74A; 74H; 74P;
75I; 76O
WA6 e13*2001/116*0185*.. 74 - 176 235/40R18 95W FGT erhöhtes
Anzugsmoment
235/45R18 FGT; 51G 160 Nm; Ford S-MAX;
235/45R18 94W FGT; 5HI Ford Galaxy; bis
235/45R18 94Y FGT; 5HI e13*2001/116*0185*23;
235/45R18 98 FGT 10B; 11B; 11G; 11H;
245/40R18 93Y Nicht Ford Galaxy; 12A; 51A; 71K; 723;
FGT; 5HA 73C; 74A; 74H; 74P;
245/40R18 97 FGT 740; 75I; 77E
§ 22 49741, Erweiterung 06
Verkaufsbezeichnung: Grand C-MAX, C-MAX
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
DXA e13*2007/46*1103*.. 70 - 134 225/40R18 92 51J erhöhtes
Anzugsmoment
235/40R18 51G 135 Nm; Nur Grand C-
MAX; MPV;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
729; 73C; 74A; 74H;
74P; 740; 75I; 77E
DXA e13*2007/46*1103*.. 63 - 134 215/40R18 89W 51J erhöhtes
Anzugsmoment
225/40R18 92 51J 135 Nm; Nur C-MAX;
235/40R18 51G MPV; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
729; 73C; 74A; 74H;
74P; 740; 77E
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : JAGUAR
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad
Zubehör : D4, D5
Anzugsmoment der Befestigungsteile : 128 Nm für Typ : CCX
135 Nm für Typ : N*3 erhöhtes Anzugsmoment
Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 6 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________

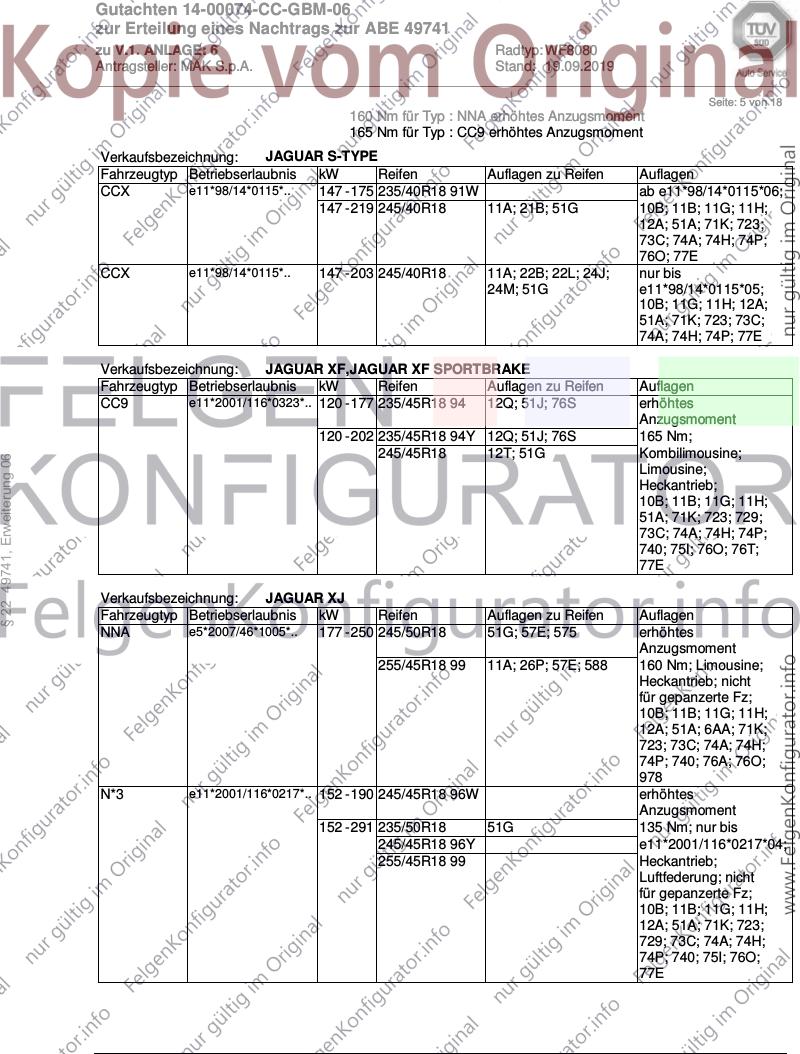

Seite: 5 von 18
160 Nm für Typ : NNA erhöhtes Anzugsmoment
165 Nm für Typ : CC9 erhöhtes Anzugsmoment
Verkaufsbezeichnung: JAGUAR S-TYPE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CCX e11*98/14*0115*.. 147 - 175 235/40R18 91W ab e11*98/14*0115*06;
147 - 219 245/40R18 11A; 21B; 51G 10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74A; 74H; 74P;
76O; 77E
CCX e11*98/14*0115*.. 147 - 203 245/40R18 11A; 22B; 22L; 24J; nur bis
24M; 51G e11*98/14*0115*05;
10B; 11G; 11H; 12A;
51A; 71K; 723; 73C;
74A; 74H; 74P; 77E
Verkaufsbezeichnung: JAGUAR XF,JAGUAR XF SPORTBRAKE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
CC9 e11*2001/116*0323*.. 120 - 177 235/45R18 94 12Q; 51J; 76S erhöhtes
Anzugsmoment
120 - 202 235/45R18 94Y 12Q; 51J; 76S 165 Nm;
245/45R18 12T; 51G Kombilimousine;
§ 22 49741, Erweiterung 06
Limousine;
Heckantrieb;
10B; 11B; 11G; 11H;
51A; 71K; 723; 729;
73C; 74A; 74H; 74P;
740; 75I; 76O; 76T;
77E
Verkaufsbezeichnung: JAGUAR XJ
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
NNA e5*2007/46*1005*.. 177 - 250 245/50R18 51G; 57E; 575 erhöhtes
Anzugsmoment
255/45R18 99 11A; 26P; 57E; 588 160 Nm; Limousine;
Heckantrieb; nicht
für gepanzerte Fz;
10B; 11B; 11G; 11H;
12A; 51A; 6AA; 71K;
723; 73C; 74A; 74H;
74P; 740; 76A; 76O;
978
N*3 e11*2001/116*0217*.. 152 - 190 245/45R18 96W erhöhtes
Anzugsmoment
152 - 291 235/50R18 51G 135 Nm; nur bis
245/45R18 96Y e11*2001/116*0217*04;
255/45R18 99 Heckantrieb;
Luftfederung; nicht
für gepanzerte Fz;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
729; 73C; 74A; 74H;
74P; 740; 75I; 76O;
77E
Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 6 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________

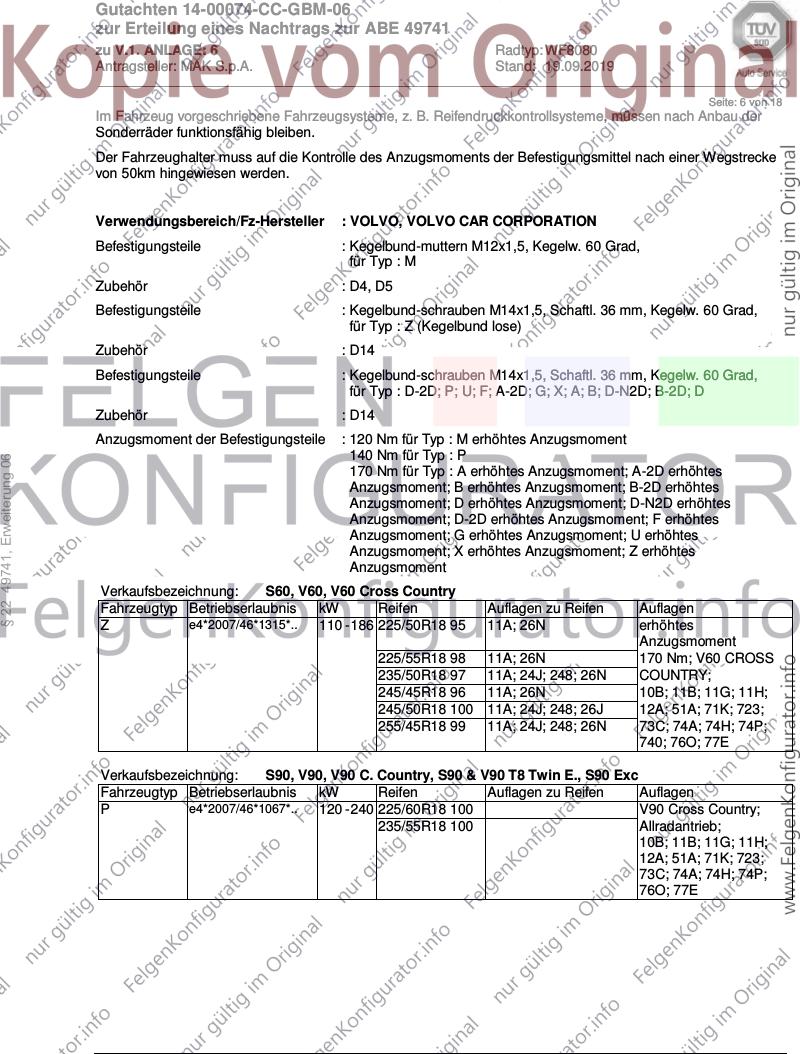

Seite: 6 von 18
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Sonderräder funktionsfähig bleiben.
Der Fahrzeughalter muss auf die Kontrolle des Anzugsmoments der Befestigungsmittel nach einer Wegstrecke
von 50km hingewiesen werden.
Verwendungsbereich/Fz-Hersteller : VOLVO, VOLVO CAR CORPORATION
Befestigungsteile : Kegelbund-muttern M12x1,5, Kegelw. 60 Grad,
für Typ : M
Zubehör : D4, D5
Befestigungsteile : Kegelbund-schrauben M14x1,5, Schaftl. 36 mm, Kegelw. 60 Grad,
für Typ : Z (Kegelbund lose)
Zubehör : D14
Befestigungsteile : Kegelbund-schrauben M14x1,5, Schaftl. 36 mm, Kegelw. 60 Grad,
für Typ : D-2D; P; U; F; A-2D; G; X; A; B; D-N2D; B-2D; D
Zubehör : D14
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : M erhöhtes Anzugsmoment
140 Nm für Typ : P
§ 22 49741, Erweiterung 06
170 Nm für Typ : A erhöhtes Anzugsmoment; A-2D erhöhtes
Anzugsmoment; B erhöhtes Anzugsmoment; B-2D erhöhtes
Anzugsmoment; D erhöhtes Anzugsmoment; D-N2D erhöhtes
Anzugsmoment; D-2D erhöhtes Anzugsmoment; F erhöhtes
Anzugsmoment; G erhöhtes Anzugsmoment; U erhöhtes
Anzugsmoment; X erhöhtes Anzugsmoment; Z erhöhtes
Anzugsmoment
Verkaufsbezeichnung: S60, V60, V60 Cross Country
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
Z e4*2007/46*1315*.. 110 - 186 225/50R18 95 11A; 26N erhöhtes
Anzugsmoment
225/55R18 98 11A; 26N 170 Nm; V60 CROSS
235/50R18 97 11A; 24J; 248; 26N COUNTRY;
245/45R18 96 11A; 26N 10B; 11B; 11G; 11H;
245/50R18 100 11A; 24J; 248; 26J 12A; 51A; 71K; 723;
255/45R18 99 11A; 24J; 248; 26N 73C; 74A; 74H; 74P;
740; 76O; 77E
Verkaufsbezeichnung: S90, V90, V90 C. Country, S90 & V90 T8 Twin E., S90 Exc
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
P e4*2007/46*1067*.. 120 - 240 225/60R18 100 V90 Cross Country;
235/55R18 100 Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74A; 74H; 74P;
76O; 77E
Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 6 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________

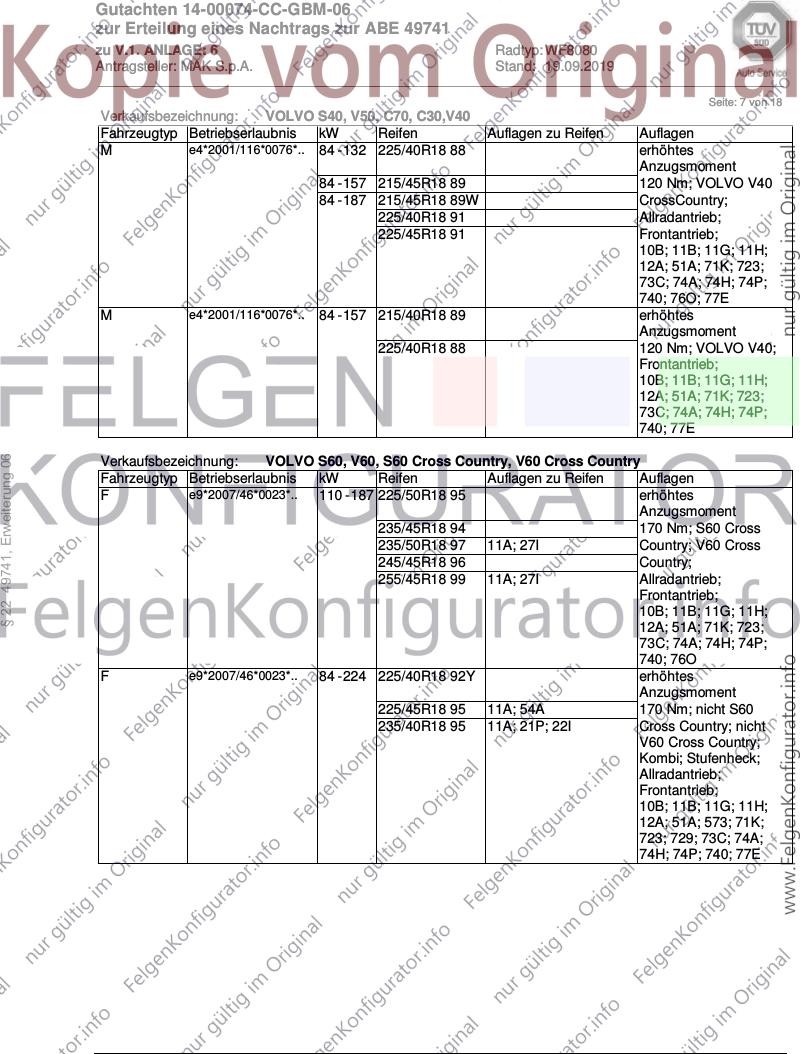

Seite: 7 von 18
Verkaufsbezeichnung: VOLVO S40, V50, C70, C30,V40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
M e4*2001/116*0076*.. 84 - 132 225/40R18 88 erhöhtes
Anzugsmoment
84 - 157 215/45R18 89 120 Nm; VOLVO V40
84 - 187 215/45R18 89W CrossCountry;
225/40R18 91 Allradantrieb;
225/45R18 91 Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74A; 74H; 74P;
740; 76O; 77E
M e4*2001/116*0076*.. 84 - 157 215/40R18 89 erhöhtes
Anzugsmoment
225/40R18 88 120 Nm; VOLVO V40;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74A; 74H; 74P;
740; 77E
VOLVO S60, V60, S60 Cross Country, V60 Cross Country
§ 22 49741, Erweiterung 06
Verkaufsbezeichnung:
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
F e9*2007/46*0023*.. 110 - 187 225/50R18 95 erhöhtes
Anzugsmoment
235/45R18 94 170 Nm; S60 Cross
235/50R18 97 11A; 27I Country; V60 Cross
245/45R18 96 Country;
255/45R18 99 11A; 27I Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74A; 74H; 74P;
740; 76O
F e9*2007/46*0023*.. 84 - 224 225/40R18 92Y erhöhtes
Anzugsmoment
225/45R18 95 11A; 54A 170 Nm; nicht S60
235/40R18 95 11A; 21P; 22I Cross Country; nicht
V60 Cross Country;
Kombi; Stufenheck;
Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
723; 729; 73C; 74A;
74H; 74P; 740; 77E
Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 6 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________

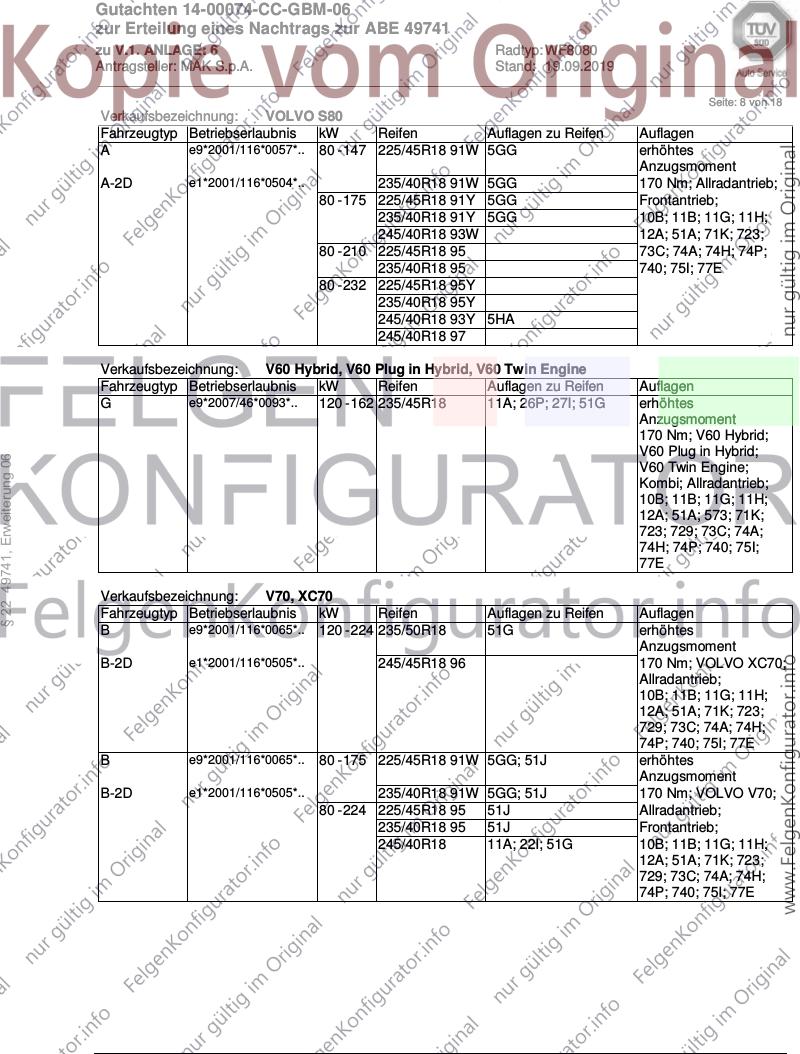

Seite: 8 von 18
Verkaufsbezeichnung: VOLVO S80
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
A e9*2001/116*0057*.. 80 - 147 225/45R18 91W 5GG erhöhtes
Anzugsmoment
A-2D e1*2001/116*0504*.. 235/40R18 91W 5GG 170 Nm; Allradantrieb;
80 - 175 225/45R18 91Y 5GG Frontantrieb;
235/40R18 91Y 5GG 10B; 11B; 11G; 11H;
245/40R18 93W 12A; 51A; 71K; 723;
80 - 210 225/45R18 95 73C; 74A; 74H; 74P;
235/40R18 95 740; 75I; 77E
80 - 232 225/45R18 95Y
235/40R18 95Y
245/40R18 93Y 5HA
245/40R18 97
Verkaufsbezeichnung: V60 Hybrid, V60 Plug in Hybrid, V60 Twin Engine
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
G e9*2007/46*0093*.. 120 - 162 235/45R18 11A; 26P; 27I; 51G erhöhtes
Anzugsmoment
170 Nm; V60 Hybrid;
V60 Plug in Hybrid;
§ 22 49741, Erweiterung 06
V60 Twin Engine;
Kombi; Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
723; 729; 73C; 74A;
74H; 74P; 740; 75I;
77E
Verkaufsbezeichnung: V70, XC70
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B e9*2001/116*0065*.. 120 - 224 235/50R18 51G erhöhtes
Anzugsmoment
B-2D e1*2001/116*0505*.. 245/45R18 96 170 Nm; VOLVO XC70;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
729; 73C; 74A; 74H;
74P; 740; 75I; 77E
B e9*2001/116*0065*.. 80 - 175 225/45R18 91W 5GG; 51J erhöhtes
Anzugsmoment
B-2D e1*2001/116*0505*.. 235/40R18 91W 5GG; 51J 170 Nm; VOLVO V70;
80 - 224 225/45R18 95 51J Allradantrieb;
235/40R18 95 51J Frontantrieb;
245/40R18 11A; 22I; 51G 10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
729; 73C; 74A; 74H;
74P; 740; 75I; 77E
Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 6 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________

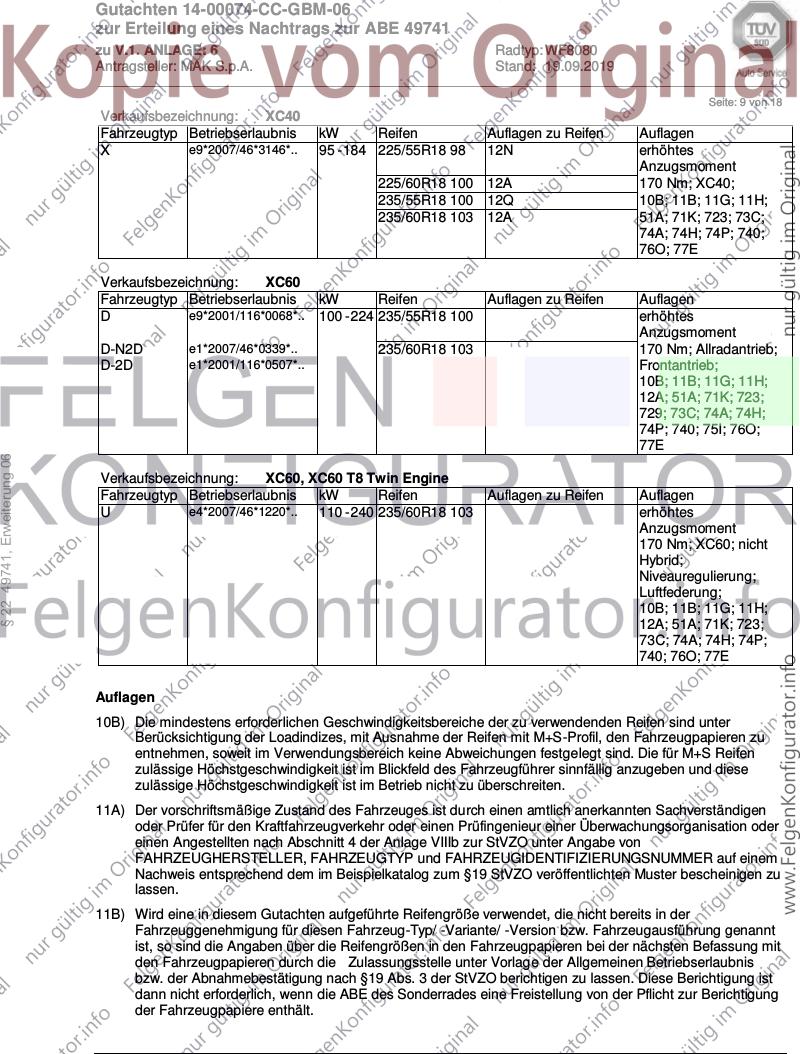

Seite: 9 von 18
Verkaufsbezeichnung: XC40
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
X e9*2007/46*3146*.. 95 - 184 225/55R18 98 12N erhöhtes
Anzugsmoment
225/60R18 100 12A 170 Nm; XC40;
235/55R18 100 12Q 10B; 11B; 11G; 11H;
235/60R18 103 12A 51A; 71K; 723; 73C;
74A; 74H; 74P; 740;
76O; 77E
Verkaufsbezeichnung: XC60
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
D e9*2001/116*0068*.. 100 - 224 235/55R18 100 erhöhtes
Anzugsmoment
D-N2D e1*2007/46*0339*.. 235/60R18 103 170 Nm; Allradantrieb;
D-2D e1*2001/116*0507*.. Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
729; 73C; 74A; 74H;
74P; 740; 75I; 76O;
77E
§ 22 49741, Erweiterung 06
Verkaufsbezeichnung: XC60, XC60 T8 Twin Engine
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
U e4*2007/46*1220*.. 110 - 240 235/60R18 103 erhöhtes
Anzugsmoment
170 Nm; XC60; nicht
Hybrid;
Niveauregulierung;
Luftfederung;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 723;
73C; 74A; 74H; 74P;
740; 76O; 77E
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindizes, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind. Die für M+S Reifen
zulässige Höchstgeschwindigkeit ist im Blickfeld des Fahrzeugführer sinnfällig anzugeben und diese
zulässige Höchstgeschwindigkeit ist im Betrieb nicht zu überschreiten.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Prüfingenieur einer Überwachungsorganisation oder
einen Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis
bzw. der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung
der Fahrzeugpapiere enthält.
Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 6 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________

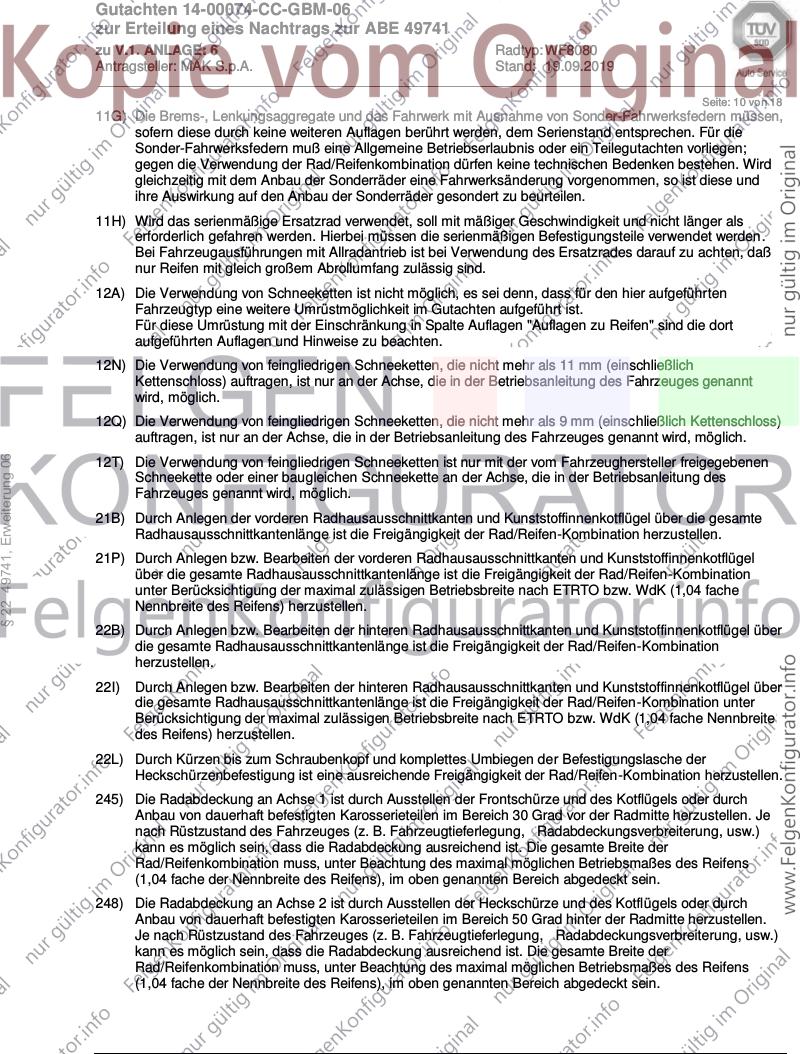

Seite: 10 von 18
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Auflagen zu Reifen" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12N) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 11 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12Q) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 9 mm (einschließlich Kettenschloss)
auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt wird, möglich.
§ 22 49741, Erweiterung 06
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen bzw. Bearbeiten der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel
über die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache
Nennbreite des Reifens) herzustellen.
22B) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination
herzustellen.
22I) Durch Anlegen bzw. Bearbeiten der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über
die gesamte Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
22L) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 6 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________

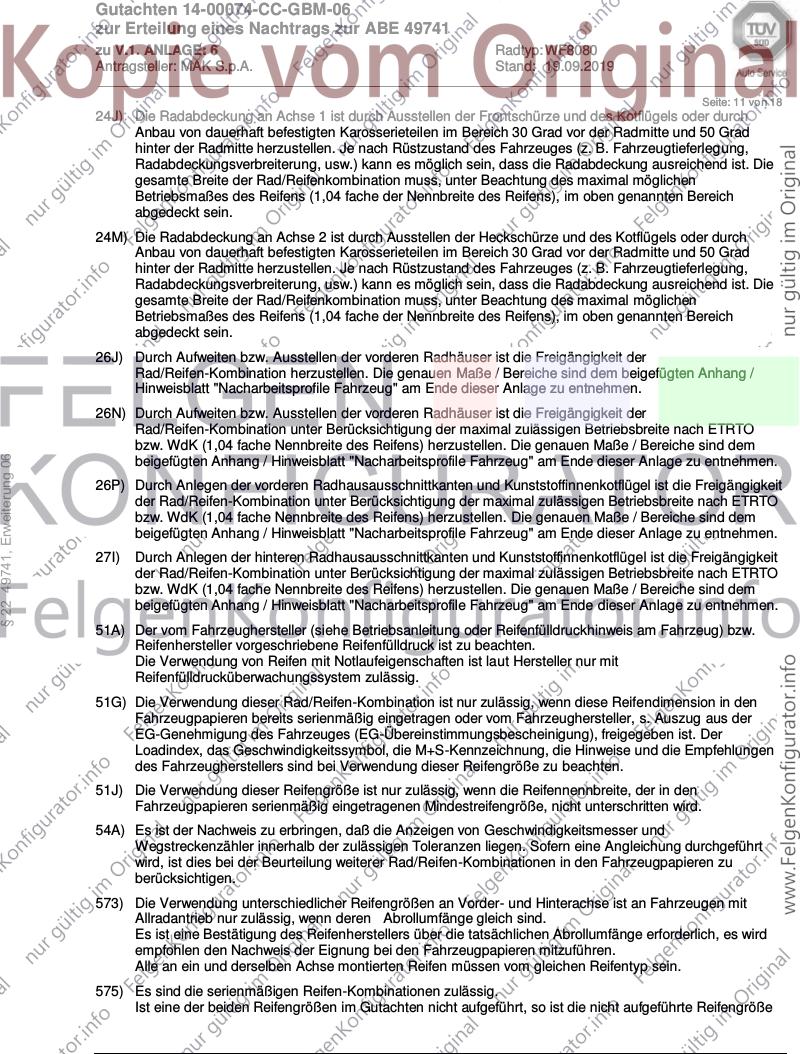

Seite: 11 von 18
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
26J) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
§ 22 49741, Erweiterung 06
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn diese Reifendimension in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der
Loadindex, das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Hinweise und die Empfehlungen
des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
54A) Es ist der Nachweis zu erbringen, daß die Anzeigen von Geschwindigkeitsmesser und
Wegstreckenzähler innerhalb der zulässigen Toleranzen liegen. Sofern eine Angleichung durchgeführt
wird, ist dies bei der Beurteilung weiterer Rad/Reifen-Kombinationen in den Fahrzeugpapieren zu
berücksichtigen.
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
575) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 6 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________

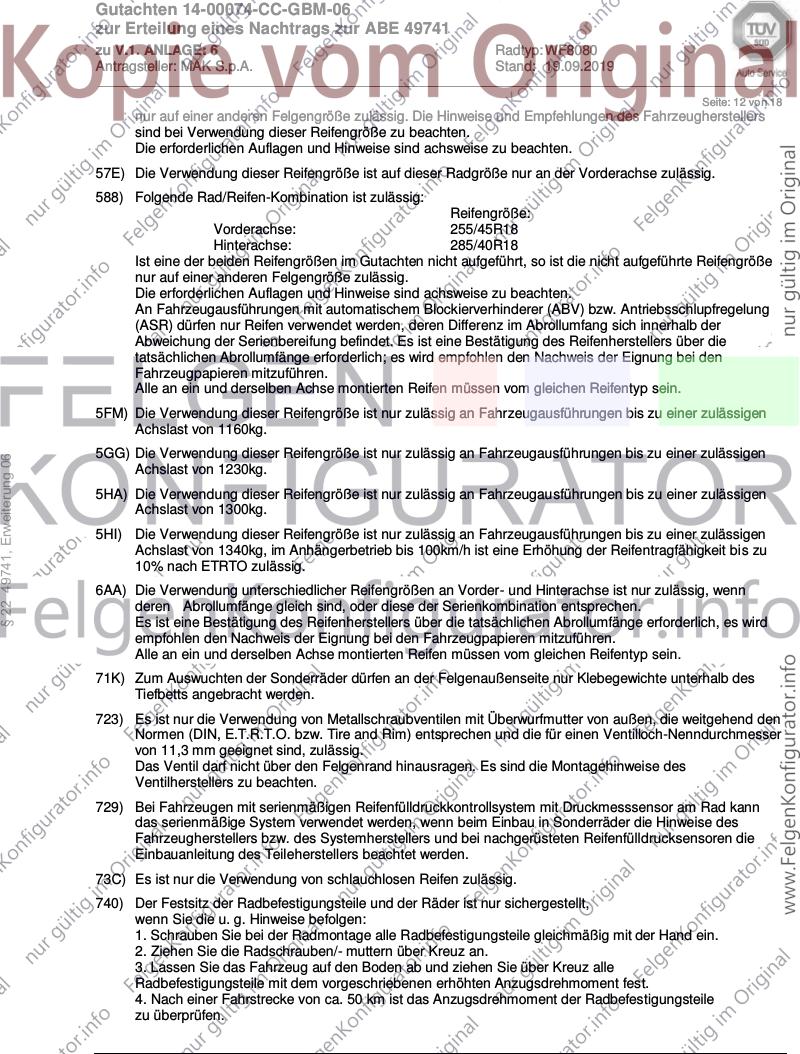

Seite: 12 von 18
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
588) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 255/45R18
Hinterachse: 285/40R18
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang sich innerhalb der
Abweichung der Serienbereifung befindet. Es ist eine Bestätigung des Reifenherstellers über die
tatsächlichen Abrollumfänge erforderlich; es wird empfohlen den Nachweis der Eignung bei den
Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5FM) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1160kg.
5GG) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
§ 22 49741, Erweiterung 06
Achslast von 1230kg.
5HA) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1300kg.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
6AA) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist nur zulässig, wenn
deren Abrollumfänge gleich sind, oder diese der Serienkombination entsprechen.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
723) Es ist nur die Verwendung von Metallschraubventilen mit Überwurfmutter von außen, die weitgehend den
Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen Ventilloch-Nenndurchmesser
von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben/- muttern über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 6 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________

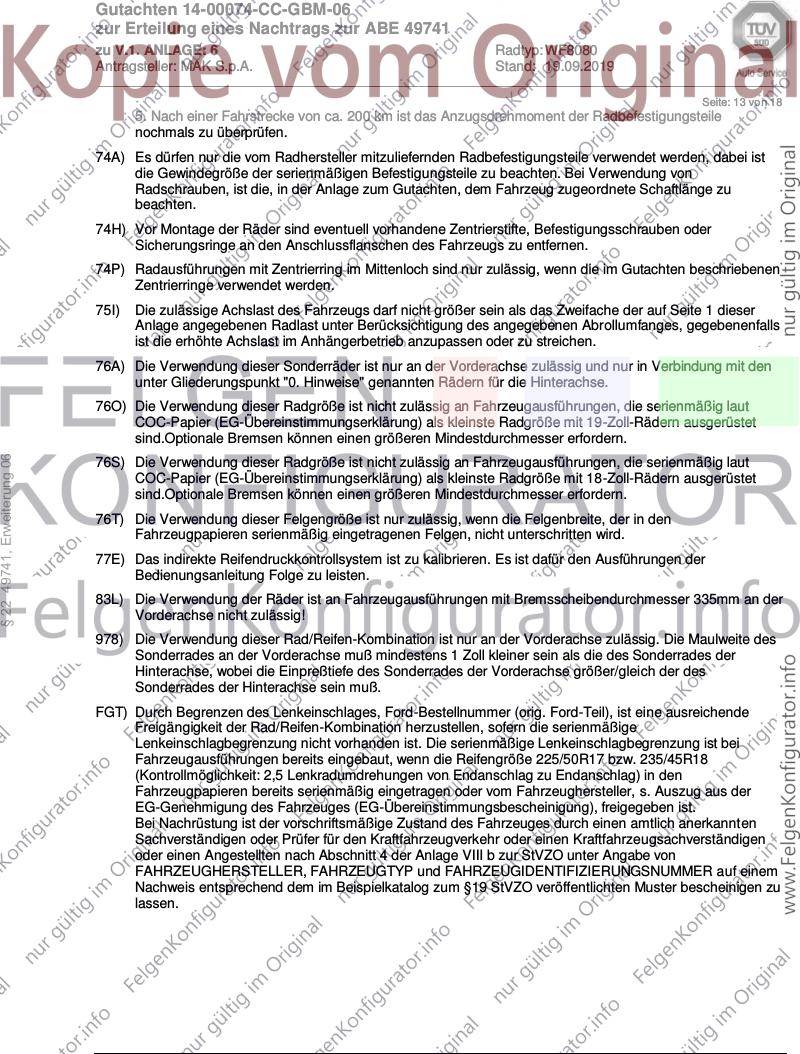

Seite: 13 von 18
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74H) Vor Montage der Räder sind eventuell vorhandene Zentrierstifte, Befestigungsschrauben oder
Sicherungsringe an den Anschlussflanschen des Fahrzeugs zu entfernen.
74P) Radausführungen mit Zentrierring im Mittenloch sind nur zulässig, wenn die im Gutachten beschriebenen
Zentrierringe verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76A) Die Verwendung dieser Sonderräder ist nur an der Vorderachse zulässig und nur in Verbindung mit den
unter Gliederungspunkt "0. Hinweise" genannten Rädern für die Hinterachse.
76O) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 19-Zoll-Rädern ausgerüstet
sind.Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
§ 22 49741, Erweiterung 06
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig laut
COC-Papier (EG-Übereinstimmungserklärung) als kleinste Radgröße mit 18-Zoll-Rädern ausgerüstet
sind.Optionale Bremsen können einen größeren Mindestdurchmesser erfordern.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
77E) Das indirekte Reifendruckkontrollsystem ist zu kalibrieren. Es ist dafür den Ausführungen der
Bedienungsanleitung Folge zu leisten.
83L) Die Verwendung der Räder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 335mm an der
Vorderachse nicht zulässig!
978) Die Verwendung dieser Rad/Reifen-Kombination ist nur an der Vorderachse zulässig. Die Maulweite des
Sonderrades an der Vorderachse muß mindestens 1 Zoll kleiner sein als die des Sonderrades der
Hinterachse, wobei die Einpreßtiefe des Sonderrades der Vorderachse größer/gleich der des
Sonderrades der Hinterachse sein muß.
FGT) Durch Begrenzen des Lenkeinschlages, Ford-Bestellnummer (orig. Ford-Teil), ist eine ausreichende
Freigängigkeit der Rad/Reifen-Kombination herzustellen, sofern die serienmäßige
Lenkeinschlagbegrenzung nicht vorhanden ist. Die serienmäßige Lenkeinschlagbegrenzung ist bei
Fahrzeugausführungen bereits eingebaut, wenn die Reifengröße 225/50R17 bzw. 235/45R18
(Kontrollmöglichkeit: 2,5 Lenkradumdrehungen von Endanschlag zu Endanschlag) in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der
EG-Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 6 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________

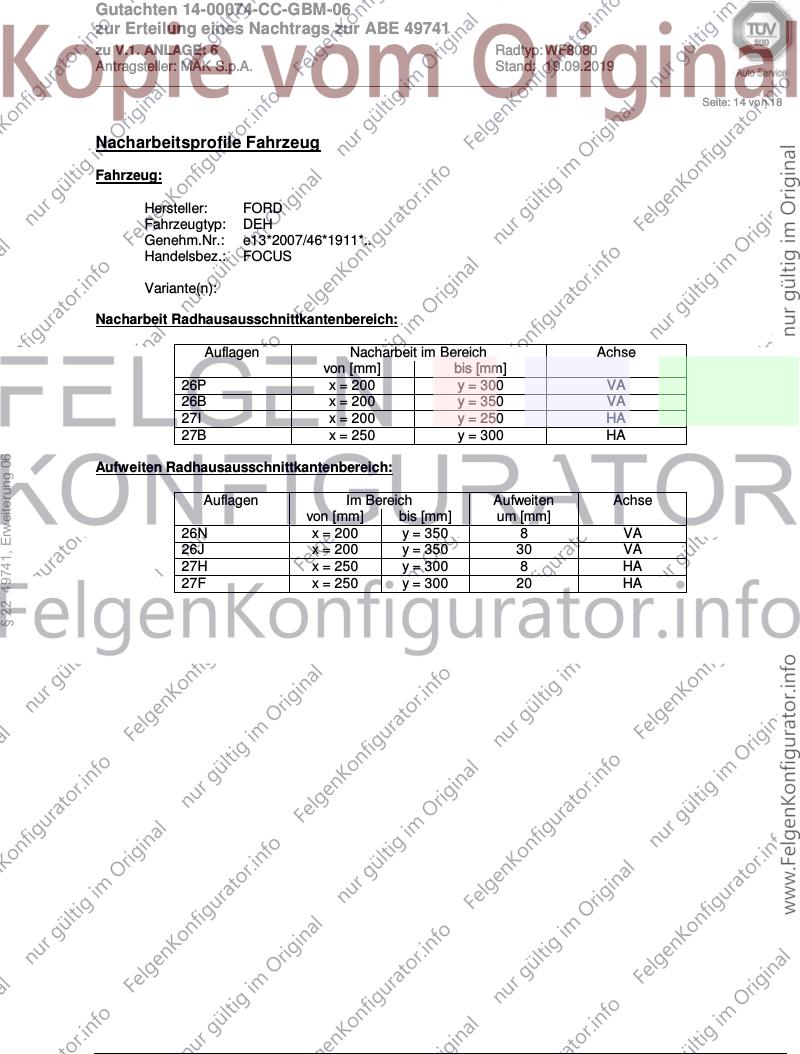

Seite: 14 von 18
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: FORD
Fahrzeugtyp: DEH
Genehm.Nr.: e13*2007/46*1911*..
Handelsbez.: FOCUS
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 200 y = 300 VA
26B x = 200 y = 350 VA
27I x = 200 y = 250 HA
27B x = 250 y = 300 HA
§ 22 49741, Erweiterung 06
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 200 y = 350 8 VA
26J x = 200 y = 350 30 VA
27H x = 250 y = 300 8 HA
27F x = 250 y = 300 20 HA
Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 6 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________

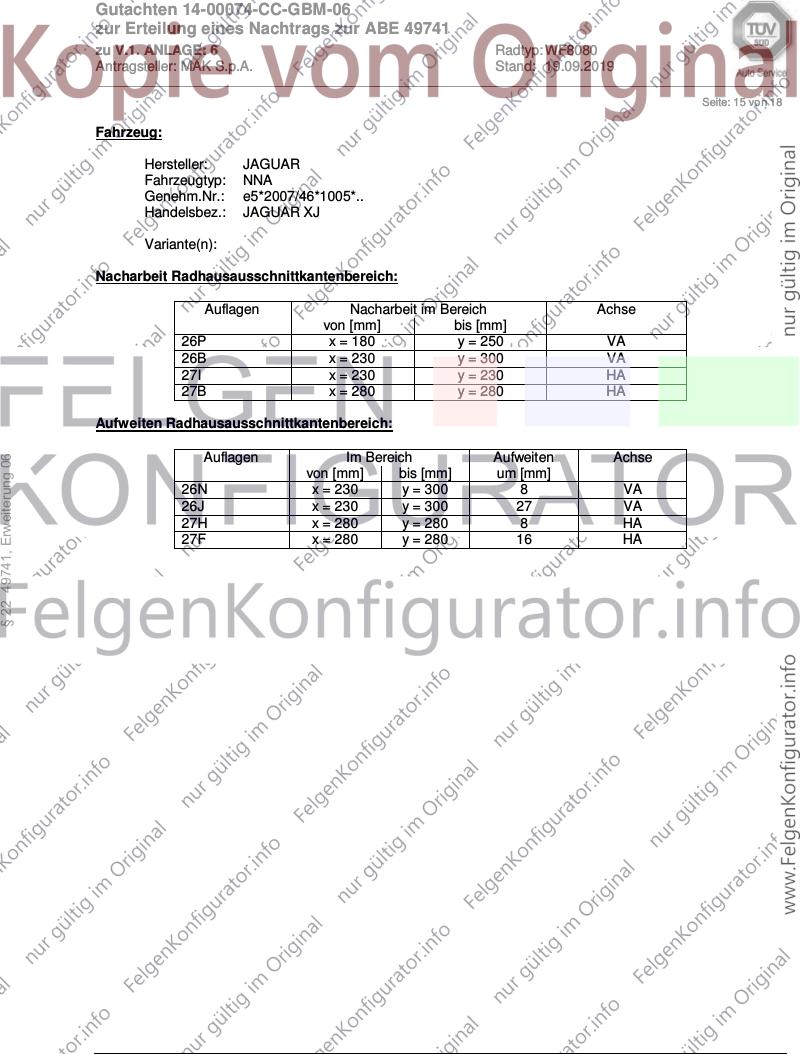

Seite: 15 von 18
Fahrzeug:
Hersteller: JAGUAR
Fahrzeugtyp: NNA
Genehm.Nr.: e5*2007/46*1005*..
Handelsbez.: JAGUAR XJ
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 180 y = 250 VA
26B x = 230 y = 300 VA
27I x = 230 y = 230 HA
27B x = 280 y = 280 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 49741, Erweiterung 06
von [mm] bis [mm] um [mm]
26N x = 230 y = 300 8 VA
26J x = 230 y = 300 27 VA
27H x = 280 y = 280 8 HA
27F x = 280 y = 280 16 HA
Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 6 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________

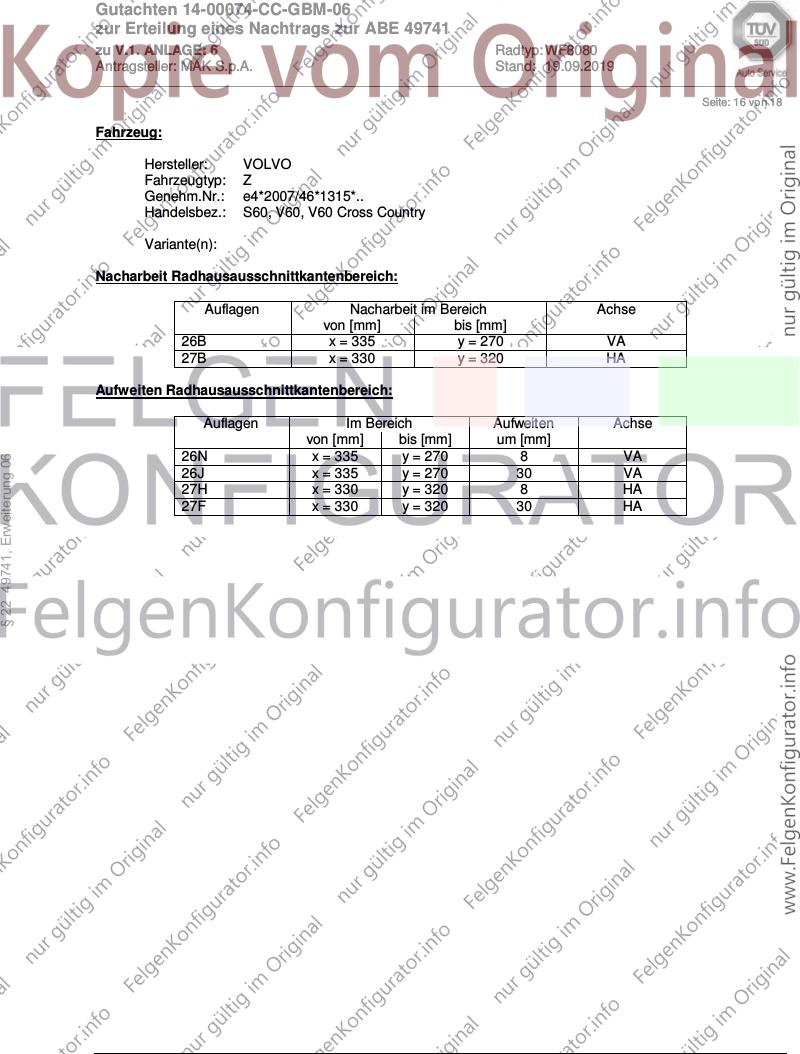

Seite: 16 von 18
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: Z
Genehm.Nr.: e4*2007/46*1315*..
Handelsbez.: S60, V60, V60 Cross Country
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 335 y = 270 VA
27B x = 330 y = 320 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 335 y = 270 8 VA
§ 22 49741, Erweiterung 06
26J x = 335 y = 270 30 VA
27H x = 330 y = 320 8 HA
27F x = 330 y = 320 30 HA
Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 6 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________

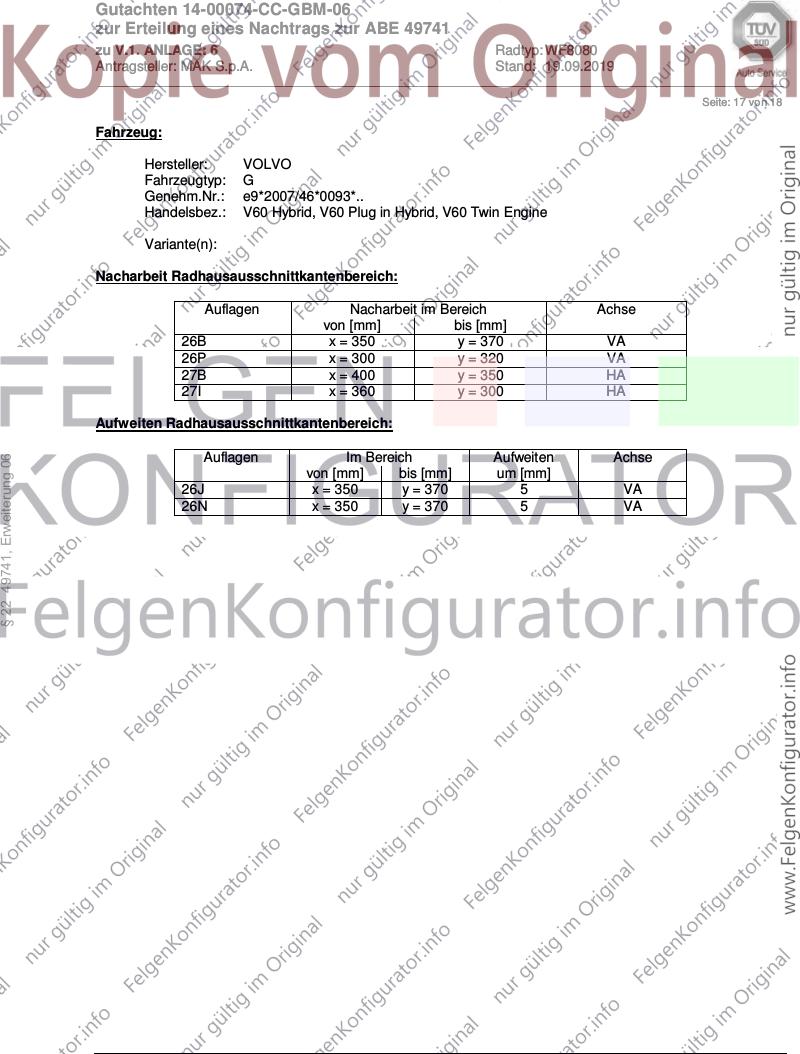

Seite: 17 von 18
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: G
Genehm.Nr.: e9*2007/46*0093*..
Handelsbez.: V60 Hybrid, V60 Plug in Hybrid, V60 Twin Engine
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 350 y = 370 VA
26P x = 300 y = 320 VA
27B x = 400 y = 350 HA
27I x = 360 y = 300 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 49741, Erweiterung 06
von [mm] bis [mm] um [mm]
26J x = 350 y = 370 5 VA
26N x = 350 y = 370 5 VA
Gutachten 14-00074-CC-GBM-06
zur Erteilung eines Nachtrags zur ABE 49741
zu V.1. ANLAGE: 6 Radtyp: WF8080
Antragsteller: MAK S.p.A. Stand: 19.09.2019
__________________________________________________________________________________________________________________

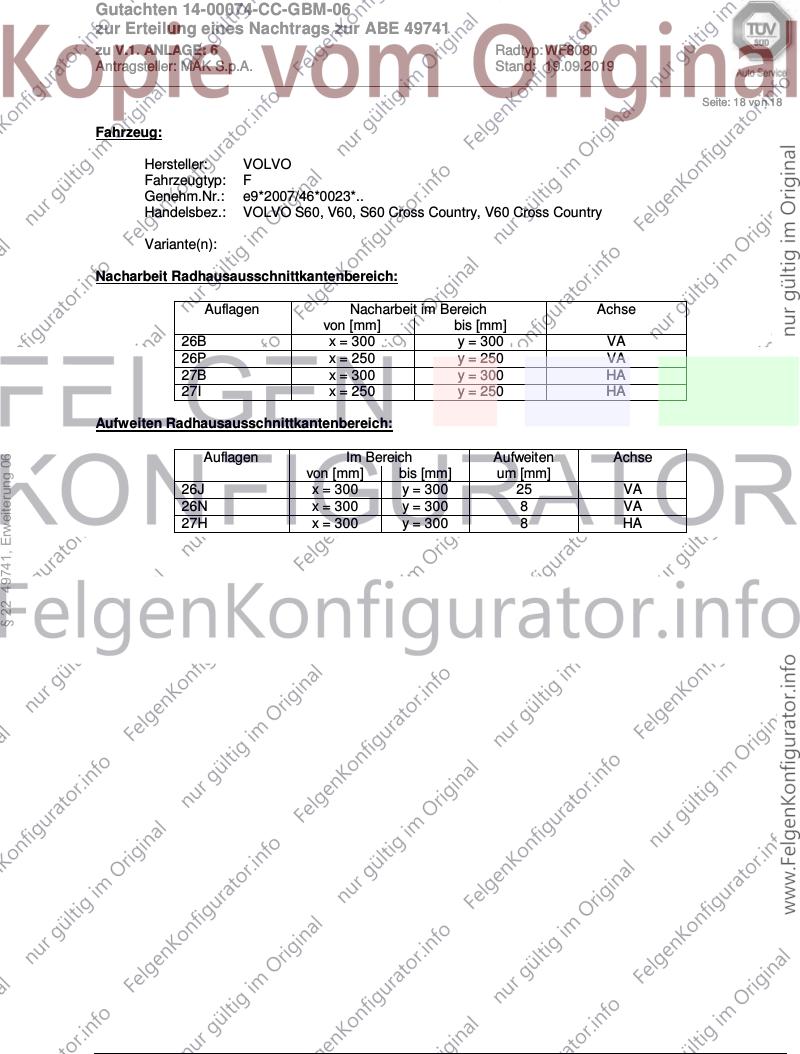

Seite: 18 von 18
Fahrzeug:
Hersteller: VOLVO
Fahrzeugtyp: F
Genehm.Nr.: e9*2007/46*0023*..
Handelsbez.: VOLVO S60, V60, S60 Cross Country, V60 Cross Country
Variante(n):
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 300 y = 300 VA
26P x = 250 y = 250 VA
27B x = 300 y = 300 HA
27I x = 250 y = 250 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
§ 22 49741, Erweiterung 06
von [mm] bis [mm] um [mm]
26J x = 300 y = 300 25 VA
26N x = 300 y = 300 8 VA
27H x = 300 y = 300 8 HA
